基于CNN-CBAM-LSTM的稳态视觉诱发电位脑电信号识别方法

PDF下载

巩炫麟 ¹ , 陶庆 ²^,^* , 苏娜 ³ , 马金旭 ¹

科学技术与工程 | 论文·电子技术、通信技术 2025,25(10): 4175-4182

收起

科学技术与工程 | 论文·电子技术、通信技术 2025, 25(10): 4175-4182

基于CNN-CBAM-LSTM的稳态视觉诱发电位脑电信号识别方法

全屏

巩炫麟¹, 陶庆²^,^*, 苏娜³, 马金旭¹

作者信息

¹ 新疆大学智能制造现代产业学院(机械工程学院), 乌鲁木齐 830017

² 新疆大学工程师学院, 乌鲁木齐 830017

³ 新疆医科大学第一附属医院, 乌鲁木齐 830054

巩炫麟(1999—),女,汉族,新疆博乐人,硕士。研究方向:脑电信号。E-mail:905835582@qq.com。

通讯作者:

* 陶庆(1978—),男,汉族,江苏常熟人,博士,教授。研究方向:先进设计与制造。E-mail:xjutao@qq.com。

A Recognition Method for Steady-State Visual Evoked Potential EEG Signals Based on CNN-CBAM-LSTM

Xuan-lin GONG¹, Qing TAO²^,^*, Na SU³, Jin-xu MA¹

Affiliations

¹ School of Intelligent Manufacturing Modern Industry (School of Mechanical Engineering), Xinjiang University, Urumqi 830017, China

² College of Engineering, Xinjiang University, Urumqi 830017, China

³ The First Affiliated Hospital of Xinjiang Medical University, Urumqi 830054, China

出版时间: 2025-04-08 doi: 10.12404/j.issn.1671-1815.2403775

文章导航

摘要

收起

在使用传统方法处理稳态视诱发电位(steady-state visual evoked potentials, SSVEP)的脑电信号时,特征提取的准确性和充分性存在不足,影响信号的识别准确率。为此提出了一种基于卷积神经网路(convolutional neural networks, CNN)与卷积注意力机制模块(convolutional block attention module, CBAM)和长短时记忆网络(long short-term memory, LSTM)的信号分类识别方法。以CNN为基础框架,通过引入注意力机制对通道及空间特征进行充分提取,加入LSTM提高对时序特征的提取能力,实现对SSVEP信号的目标识别。实验结果显示,所提方法能够充分有效的提取各级特征且识别准确率较高,相比于典型相关分析方法(canonical correlation analysis, CCA)、CNN、CBAM-LSTM、CNN-CBAM识别准确率分别提高了5.3%、2.95%、2.27%、1.71%,可见该模型对SSVEP信号的分类识别有较好的效果。

关键词

稳态视觉诱发电位 / 卷积神经网络 / 卷积注意力机制模块 / 长短时记忆网络 / 目标识别

Abstract

收起

When traditional methods were used to evoked the potentials SSVEP (steady-state visual evoked potentials) EEG(electroencephalogram) signals, the accuracy and sufficiency of feature extraction were insufficient, which affected the recognition accuracy of signals. A novel approach was proposed which based on a CNN (convolutional neural network) integrated with a CBAM (convolutional block attention module) and a LSTM (long short-term memory network). By incorporating attention mechanisms, both channel and spatial features were effectively extracted within the CNN framework. Additionally, LSTM was introduced to enhance the extraction of temporal features, enabling accurate recognition of SSVEP signals. The experimental results show that the proposed method can effectively extract hierarchical features and achieves a high recognition accuracy.Compared to canonical correlation analysis (CCA), CNN, CBAM-LSTM, and CNN-CBAM, the proposed model improves the recognition accuracy by 5.3%, 2.95%, 2.27%, and 1.71% respectively. It can be seen that the model has a good performance in the classification and recognition of SSVEP signals.

Key words

SSVEP(steady state visual evoked potential) / CNN (convolutional neural networks) / convolutional attention mechanism module / LSTM(long short-term memory network) / target recognition

引用本文

巩炫麟, 陶庆, 苏娜, 马金旭. 基于CNN-CBAM-LSTM的稳态视觉诱发电位脑电信号识别方法. 科学技术与工程, 2025 , 25 (10) : 4175 -4182 . DOI: 10.12404/j.issn.1671-1815.2403775

Xuan-lin GONG, Qing TAO, Na SU, Jin-xu MA. A Recognition Method for Steady-State Visual Evoked Potential EEG Signals Based on CNN-CBAM-LSTM[J]. Science Technology and Engineering, 2025 , 25 (10) : 4175 -4182 . DOI: 10.12404/j.issn.1671-1815.2403775

正文

收起

脑机接口(brain computer interface, BCI)是一种直接将人脑活动与外部设备进行交互的技术。它通过采集和解读大脑信号,将人的意图转化为命令或控制信号,从而实现与计算机或其他外部设备的交互^[1]。如今BCI技术已经在多个领域如医疗康复、智能感知等方面得到广泛的应用^[2-4]。稳态视觉诱发电位(steady-state visual evoked potentials, SSVEP)是指在视觉刺激频率稳定的情况下,大脑皮层产生的电生理响应。作为一种可靠、易于获取且具有较高识别准确性的脑电信号类型,已经在很多领域得到了应用^[5-6]。但由于其信号微弱,容易受肌电和自发脑电等伪迹的干扰,识别往往较为困难^[7]。在SSVEP-BCI系统中,如何提高目标识别准确率一直是关键。在算法研究方面,如何对信号进行有效的特征提取、分类与解码识别是SSVEP信号分类研究的重点,也是后续在线实验过程中提高控制准确率和降低控制延迟率的关键。

在传统SSVEP信号目标识别方法中,通常由人工提取特征后再进行目标识别^[8]。Wu等^[9]为提高信号识别准确率,使用小波包分解(wavelet packet decomposition, WPD)提取信号中的时频特征,但结果易受小波基函数选择的影响。Chen等^[10]采用快速傅里叶变换和叠加平均,结合典型相关分析(canonical correlation analysis, CCA)方法提取相关的频率信息进行分析。但该方法无法提高高频率刺激下的识别精度,不具有普适性。Antelisjm等^[11]通过测量信号中基频的功率谱峰值的突出度和宽度的比值,来计算信号中存在的谐波(harmonic)成分,再结合经验模式分解对SSVEP信号进行分类。然而,信号分解后得到的模式之间不是完全正交,影响最终的准确率。与传统方法相比,深度学习规避了人工选择特征效率的有限性、适应性弱缺点,从而更加有效地提取信号中的特征,并提升目标识别性能。尽管深度学习在图像识别^[12]、语音识别等领域取得了不错进展,然而在脑机接口的应用中,采用深度学习方法进行研究的数量相对较少。Tabra等^[13]在对运动想象的脑电信号时频图识别时,采用的卷积神经网络,验证分析发现该方法表现出更好的分类性能;An等^[14]在左右手运动想象分类研究中,使用深度置信网络(deep belief networks, DBN)进行实验,结果显示,相比于传统方法如支持向量机(support vector machine, SVM),DBN方法具有明显更高的分类精度。

综上所述,相比于传统的机器学习,深度学习在处理信号时可获取更丰富的信息与更高级别的特征表达。在深度学习中,使用CNN处理SSVEP信号在表征与学习方面取得了较好成绩。但因为SSVEP信号是随时间变化的,若单一使用CNN来处理信号无法很好地捕捉全局特征,从而影响识别率。

因此,为解决上述信号处理过程中特征表征问题,现提出基于CNN与CBAM、LSTM的SSVEP信号分类识别方法。其中,LSTM可以更好地捕捉SSVEP信号中的时序特征,有助于提高信号处理的准确性和可靠性。CBAM可对特征进行更加细化的提取,从而有效地提升模型性能。将改进模型与现有方法对比,期望获得较好的目标识别效果。

1 稳态视觉诱发电位实验

收起

1.1 实验范式设计

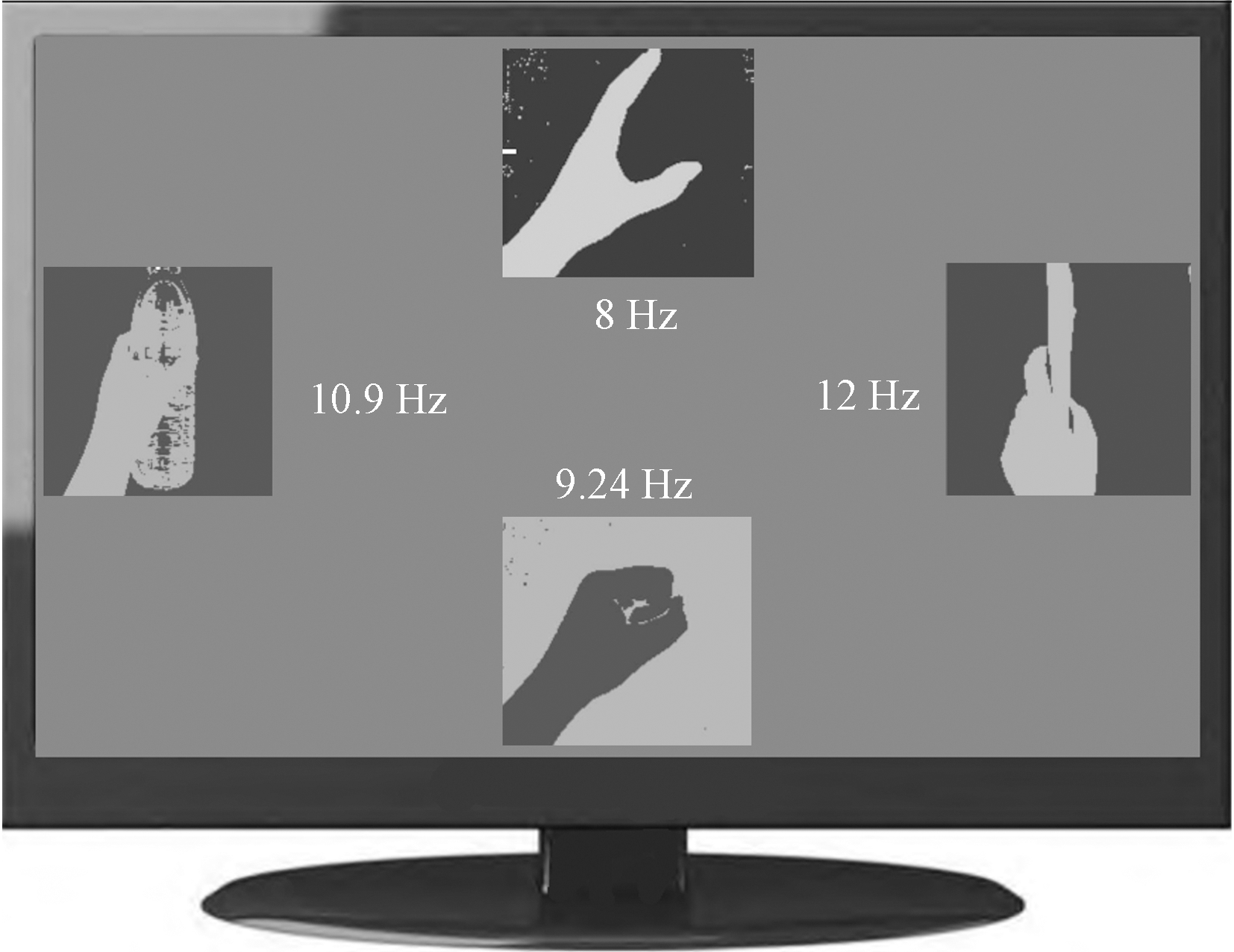

本次实验采用基于场景动画的稳态视觉刺激诱发范式^[15]。该范式采用方波调制模式对黑白反转色图片进行视觉刺激,图片为独立的现实生活情景,且在使用前进行灰度标准化处理。实验时屏幕背景为深灰色,屏幕分辨率为1 920×1 080像素,刷新率为60 Hz。刺激范式的界面设计和呈现通过MATLAB的Psychophysics Toolbox工具箱完成,具体呈现如图1所示。屏幕共呈现4张图片,按上下左右顺序诱发频率分别为8、9.24、10.9、12 Hz,分别对应手张开、手抓握、拿书、抓水瓶4个动作。

1.2 实验流程

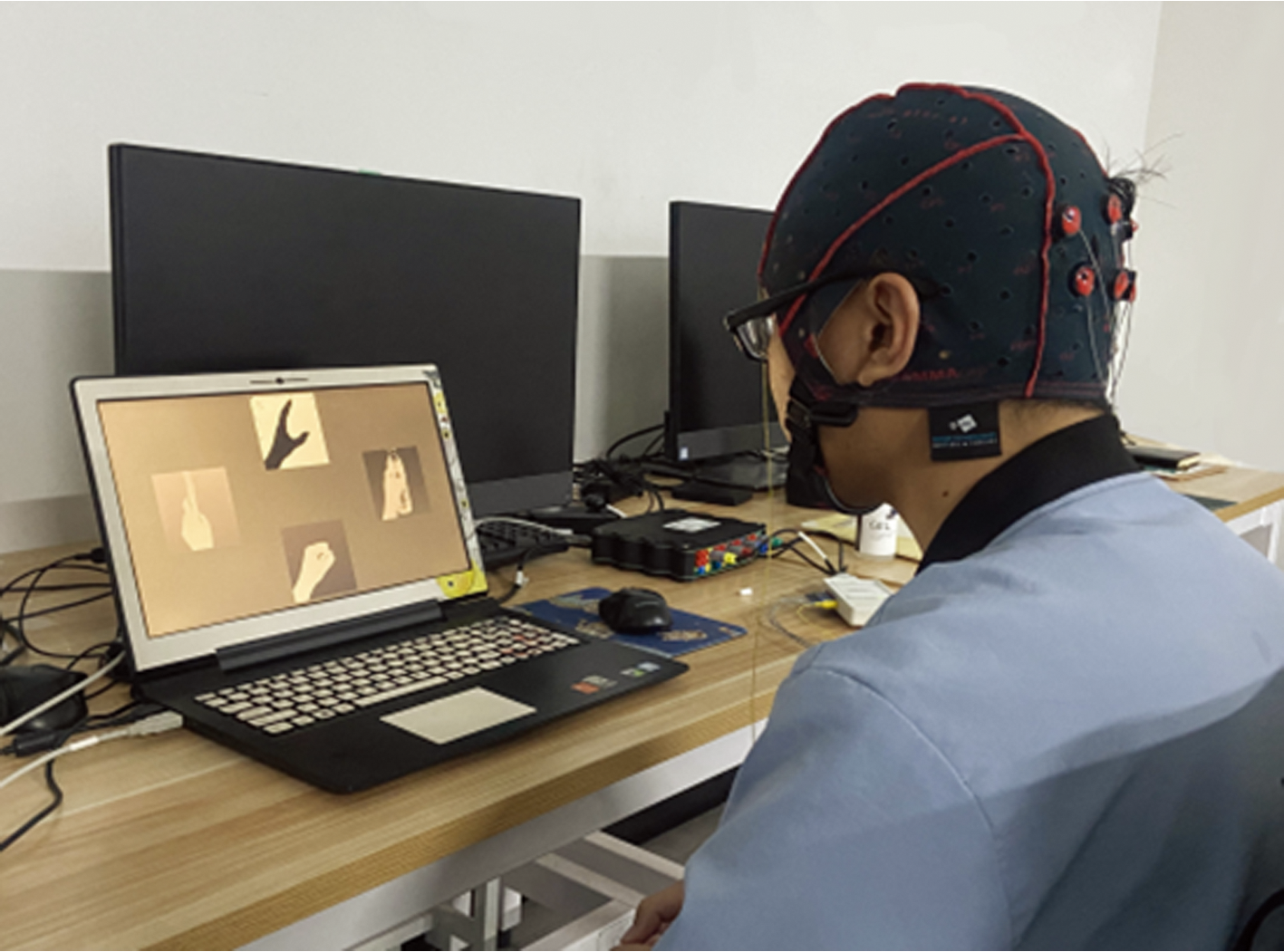

本次实验选择5名视力正常的健康受试者作为研究对象,且均没有参与过类似实验。年龄在22~26岁,包括4名男性和1名女性。实验在安静的房间内进行,要求受试者距离显示器为70~80 cm并保持舒适的坐姿。受试者需要将注意力集中在特定目标上,以充分利用视觉皮层中央放大效应,同时在实验过程中尽量减少肢体和眼部运动,以避免对脑电信号的干扰。

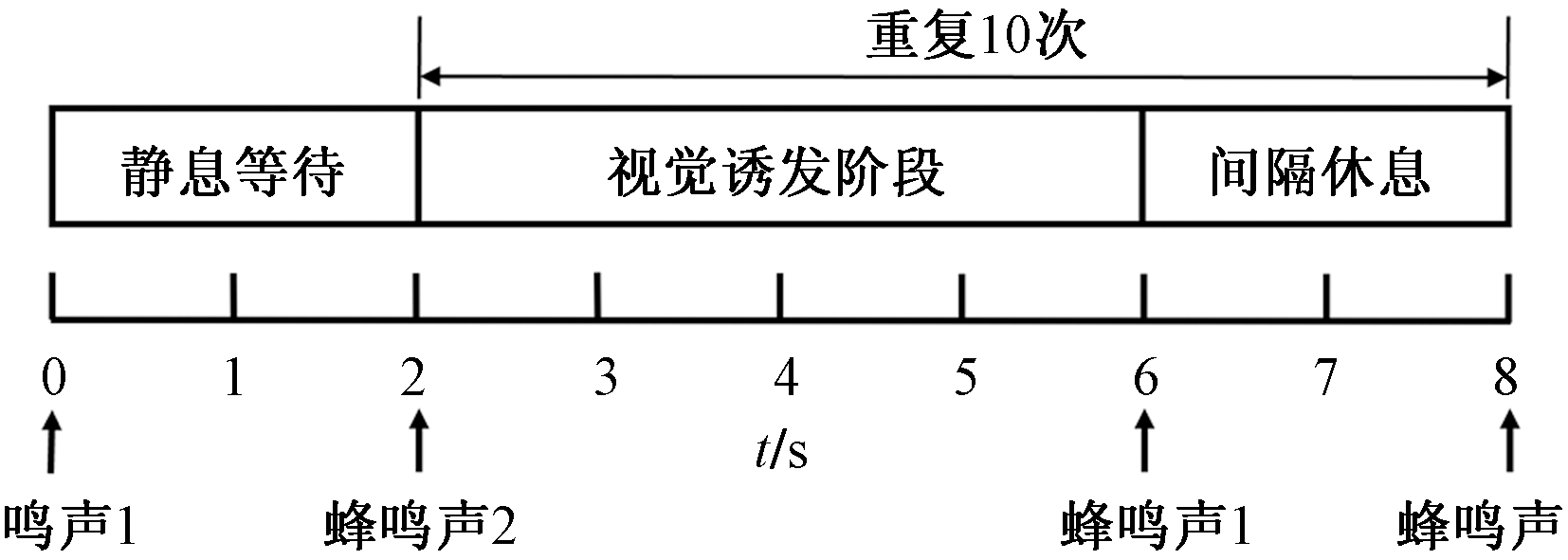

实验开始,受试者有2 s准备时间,PC机提示音响起后,屏幕刺激块开始闪烁。受试者按照顺序依次注视上、下、左、右的刺激目标,对应标签0、1、2、3。其中0代表8Hz刺激下的信号,1代表9.24 Hz刺激下的信号,2代表10.9 Hz刺激下的信号,3代表12 Hz刺激下的信号。每组实验需轮流注视4个刺激块,每个刺激块的刺激时长均为4 s,脑电信号数据正式采集前后会设有2 s的休息时间。实验对每名受试者采集3轮数据,每轮数据采集10组脑电信号。同时为避免实验时间过长引起受试者时间疲劳,每组实验之间会短休息1 min,每轮之间会休息5 min。单次采集的数据大小为1 024×6×4,其中1 024为256 Hz下4 s采样点数,6为通道数量,4为分类数。每轮实验的流程安排如图2所示,实验场景如图3所示。

1.3 信号采集与预处理

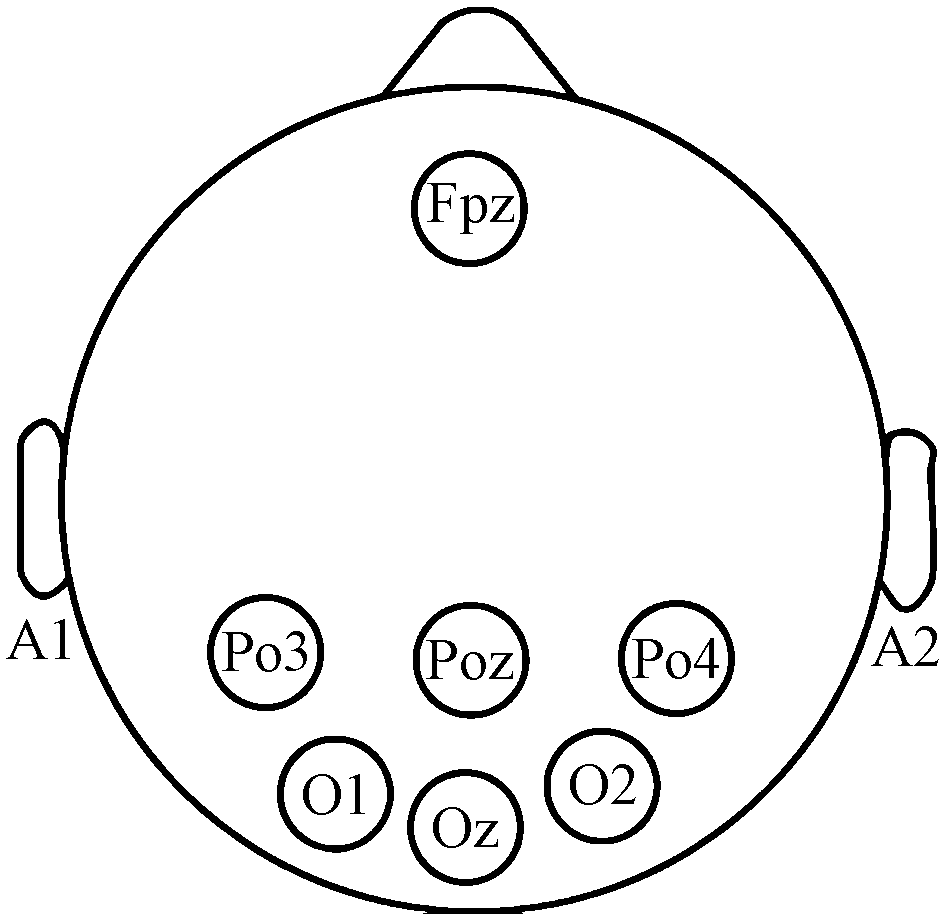

实验采用G.tec公司生产的G.USBamp低通道有线生物信号采集系统,共采集6个通道信号。根据国际标准10/20安放法,将电极放置在枕叶区的Po3、Poz、Po4、O1、Oz、O2,参考电极为Cpz并夹在耳乳突处,接地电极为Fpz处,具体位置如图4所示。采样频率为256 Hz,实验时需保持静息状态下阿尔法波的幅值在±50 μV以内。

为提取出所需信息并减少噪声和干扰,对原始数据进行预处理。同时为提高SSVEP信号的信噪比,对信号进行5 ~ 45 Hz的带通滤波与工频陷波处理,重参考使用平均电位。去除信号采集开始后前24个质量较差的采集点,并根据标签将数据分为4类。随后,将数据以通道数、采样数为结构的2维数据矩阵形式储存,最后使用重叠窗对信号数据段进行分割,滑动步长为128,时间窗长为256,每个分类可得900条6×256的SSVEP数据信号。

2 SSVEP信号识别方法

收起

2.1 卷积神经网络

CNN的网络结构通常由卷积层、激活函数、池化层、全连接层与批归一化层构成^[16]。在训练过程中,CNN计算模型参数梯度方向的损失函数,并按照梯度的反方向更新参数,逐步降低损失函数的值并对网络权重进行反向调节,不断调整网络参数来提高精度。但现有基于CNN对图像的识别方法不适于处理SSVEP这种时序信号。

而一维卷积神经网络(one-dimensional convolutional neural network, 1DCNN)常被用于识别与提取时间序列的特征,且与CNN相似同样具备平移不变性等优点,可有效提取SSVEP信号中的关键特征^[17-18]。因此,本文研究选择1DCNN作为处理SSVEP信号的模型。一维卷积神经网络包括3个卷积层、池化层、批量归一化层(batch normalization, BN)以及1个全连接层和1个随机失活正则化层(Dropout),模型结构如图5所示。

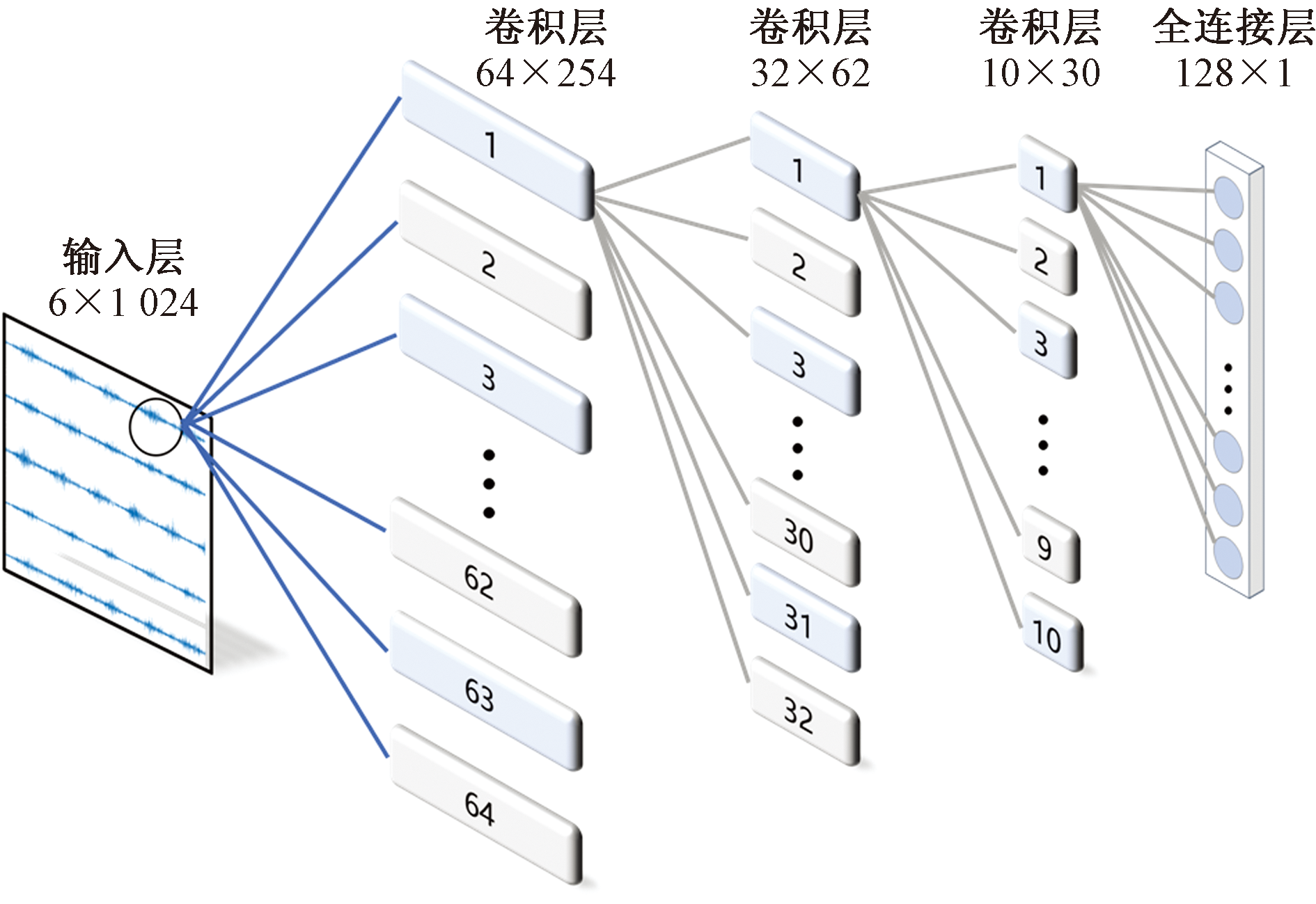

采集的SSVEP原始信号经预处理与重叠窗口后的信号矩阵大小为6×256。信号输入后对其时域进行一维卷积计算,计算公式为

(1)$\boldsymbol{h}_{j}^{l}=\sum_{i=1}^{n} \boldsymbol{x}_{i}^{l} \otimes k_{i j}^{l}+\boldsymbol{b}_{j}^{l}$

式(1)中:x为输入特征向量;h为输出特征向量;l为层数;i为卷积序数;j为元素序数;n为x的长度;b为偏置向量;k为卷积核;⊗代表矩阵乘法。

在1DCNN中,卷积核可以看作是感受野,为减少计算量,同一卷积核在与不同局部数据进行运算时共享一组权重。计算公式为

(2)Cov(x,y)=

∑ a = 0 w

F(a)×G(x-a)

式(2)中:w为卷积核的尺寸;a为卷积核在输入宽度方向上的大小;Cov为卷积运算的输出序列;F(a)为卷积核参数向量;G(x-a)为与卷积核函数运算的局部向量矩阵。

经过卷积后对输出的特征图进行池化操作,可以减少特征图的尺寸从而降低计算量,并在一定程度上防止过拟合,提高模型的泛化能力。计算公式为

(3)P=

m a x W

{A^L}

式(3)中:A为经过激活后的特征矩阵;P为最大池化后的特征;W为池化区域的宽度;L为特征图集合的宽度。

在每个卷积层后使用BN层防止模型过拟合,在BN层后,采用ReLU激活函数。它是一个非线性的激活函数,其优势在于可以将负值映射为0,从而使一部分神经元的输出为0,从而提高模型的表达能力、减少冗余信息、缓解梯度消失问题。计算公式为

(4)ReLU(x)=max(0,x)=

x, x ≥ 0 0, x < 0

在训练过程中,引入损失函数来度量模型性能并进行优化。本文选择深度学习中常用的交叉熵损失函数。计算公式为

(5)L(θ)=-

1 n ∑ i = 1 n ∑ k = 1 K I {y i = k} l g e x p (θ T K x) ∑ j = 1 K e x p (θ T j x)

式(5)中: I{yi=k}为指示函数,当样本i的真实类别y_i等于类别k时,取值为1,否则取值为0;K为类别数;θ为模型的参数。

使用全连接层将上一层的输出展平为一个向量作为输入,再与其权重矩阵相乘。在全连接层后加入Dropout层,防止模型过拟合。使用1DCNN可有效地提取时序特征,但是1DCNN善于处理局部信息的任务,无法很好地捕捉SSVEP信号的全局特征,从而影响模型的性能。网络模型配置如表1所示。

2.2 CBAM

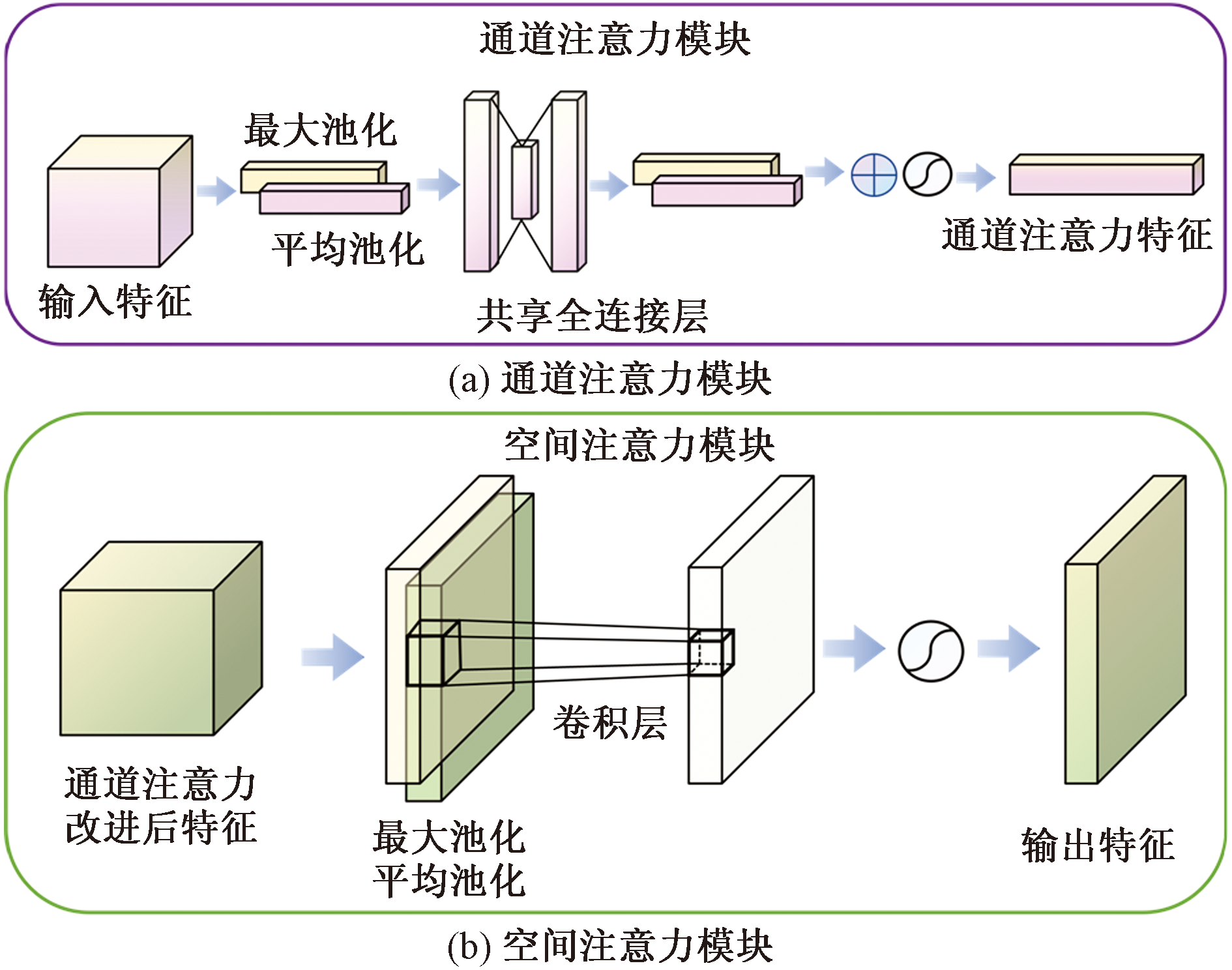

轻量级的卷积注意力模块CBAM是前馈卷积神经网络的一种注意力机制。CBAM的重要功能是过滤不相关信息、解决信息过载问题、提高任务处理的准确性。CBAM由CAM(channel attention module)和SAM(spartial attention module)两个子模块构成^[19-20],如图6所示。将卷积后得到的特征图作为CBAM模块的输入,CAM用于对特征图的通道维度进行注意力计算,生成通道注意力图。而SAM则用于对通道特征图的空间维度进行注意力计算,生成空间注意力图。通过这些操作,可以从两个维度上增强感兴趣区域,并得到推断的注意力图。然后,将通道注意力图与输入特征图进行逐元素相乘,得到的输出再与空间注意力图进行类似的逐元素相乘,实现特征图的细化,使特征处理过程更加智能和适应性更强。CBAM的网络结构如图6所示。

CAM利用通道间的关联性来确定哪些通道对于当前任务更为重要,从而提高特征的表达能力。计算如式(6)所示。主要包括全局平均池化模块、全局最大池化模块和共享多层感知器(multi-layer perceptron, MLP)模块。共享MLP的输出通过逐元素求和进行融合,然后通过sigmoid激活得到通道注意力图。

(6)$\begin{array}{l} M_{\mathrm{c}}(F)=\sigma\{\operatorname{MLP}[\operatorname{AvgPool}(F)]+\operatorname{MLP} \times \\ \quad[\operatorname{MaxPool}(F)]\}=\sigma\left\{W_{1}\left[W_{0}\left(F_{\text {avg }}^{\mathrm{c}}\right)\right]+\right. \\ \left.\quad W_{1}\left[W_{0}\left(F_{\text {max }}^{\mathrm{c}}\right)\right]\right\} \end{array}$

式(6)中:M_c为输出的通道注意力特征;MLP为共享网络中的多层感知器;σ为sigmoid函数;

F c m a x

为最大池化特征;

F c a v g

为平均池化特征;AvgPool为平均池化;MaxPool为最大池化。

SAM可以自适应地调整空间区域的权重,使得网络能够更加关注对当前任务有贡献的空间位置,从而提升模型的性能。计算式为

(7)$\begin{array}{l} M_{\mathrm{s}}\left(F_{1}\right)=\sigma\left(f ^ { 7 \times 7 } \left\{\left[\operatorname{AvgPool}\left(F_{1}\right) ;\right.\right.\right. \\ \left.\left.\left.\quad \operatorname{MaxPool}\left(F_{1}\right)\right]\right\}\right)=\sigma\left\{f^{7 \times 7}\left(\left[F_{1 \mathrm{avg}}^{\mathrm{s}} ; F_{1 \max }^{\mathrm{s}}\right]\right)\right. \end{array}$

式(7)中:

F s 1 a v g

为经过平均池化生成的2D特征图,

F s 1 a v g

∈R^1×^H^×^W;

F s 1 m a x

为经过最大池化生成的2D特征图,

F s 1 m a x

∈R^1×^H^×^W;f^7×7为滤波器大小为7×7的卷积运算。

CBAM是一个轻量级的通用网络模块,可较为容易的与CNN结合使用。它通过应用注意力机制来引导对池化层输出的特征图进行处理,从而有效地提取局部特征。但是CNN与CBAM主要用于静态数据的处理,无法充分捕捉脑电信号中的时间动态信息和长期依赖关系,不利于SSVEP信号的表征。

2.3 LSTM

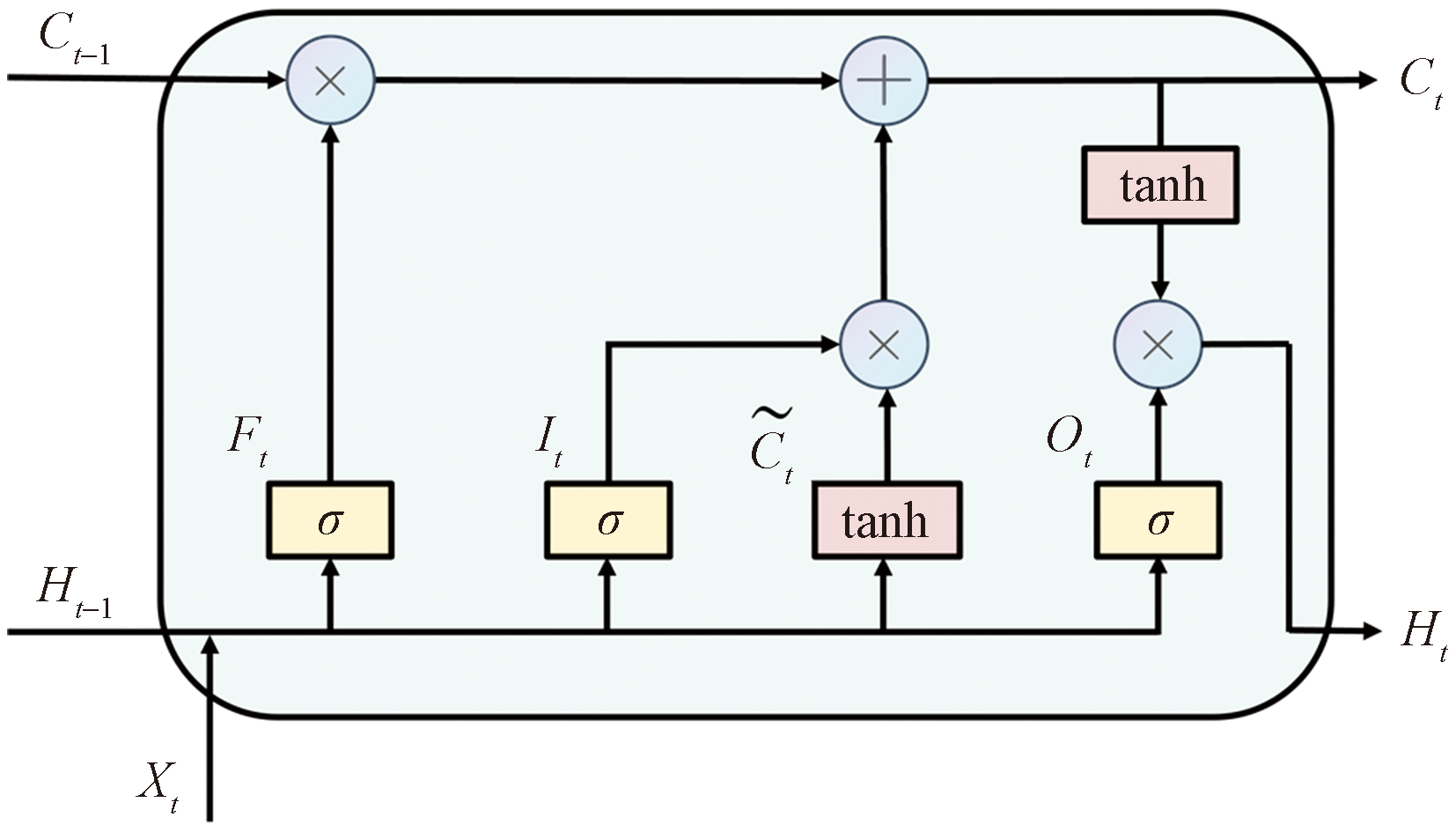

LSTM是一种改进的循环神经网络结体,通过引入门控机制来解决传统循环神经网络中的长期依赖问题,从而在处理长序列时取得更好的效果^[21]。输入、输出和遗忘门以及记忆单元构成了LSTM的大部分。这三个门都有Sigmoid激活机制。遗忘门调节先前记录的历史知识是否保持,而输入、输出门分别控制神经元在任何给定时间的输入和输出信息。设置隐藏层大小为128,学习率0.001。其结构如图7所示。

遗忘门用于控制前一时刻的单元状态中可以保留在当前时刻的信息,其计算公式为

(8)f_t=σ(W_f[h_t_-1,x_t]+b_f)

式(8)中:W_f为遗忘门的权重矩阵;h_t_-1为上一时刻的输出;X_t为当前时刻的输入;b_f为遗忘门的偏置值。

输入门负责确定当前网络输入的部分是否存储到单元状态中,其计算公式为

(9)i_t=σ(w_i[h_t_-1,x_t]+b_i)

(10)

C^t

=tanh(W_c[h_t_-1,x_t]+b_c)

(11)C_t=f_tC_t_-1+i_t

C^t

式中:tanh为激活函数;b_i为输入门的偏置值;w_i为输入门的权重矩阵。

输出门控制着当前时刻的输出,将上一时刻的状态和当前的输入结合起来,生成当前时刻的输出,其计算公式为

(12)σ_t=σ(W_o[h_t_-1,x_t]+b_o)

(13)h_t=o_ttanh(C_t)

式(12)中:W_o为输入门的权重矩阵;b_o为输入门的偏置值。

作为适用于序列数据的循环神经网络,LSTM能够有效地捕捉时间序列中的长期依赖,从而提供强大的建模能力。本文研究通过将LSTM与CNN、CBAM结合,可以在处理具有时序性质的数据时,更好地捕捉序列中的长期相关性,从而提高模型的预测准确性。

2.4 CNN-CBAM-LSTM模型

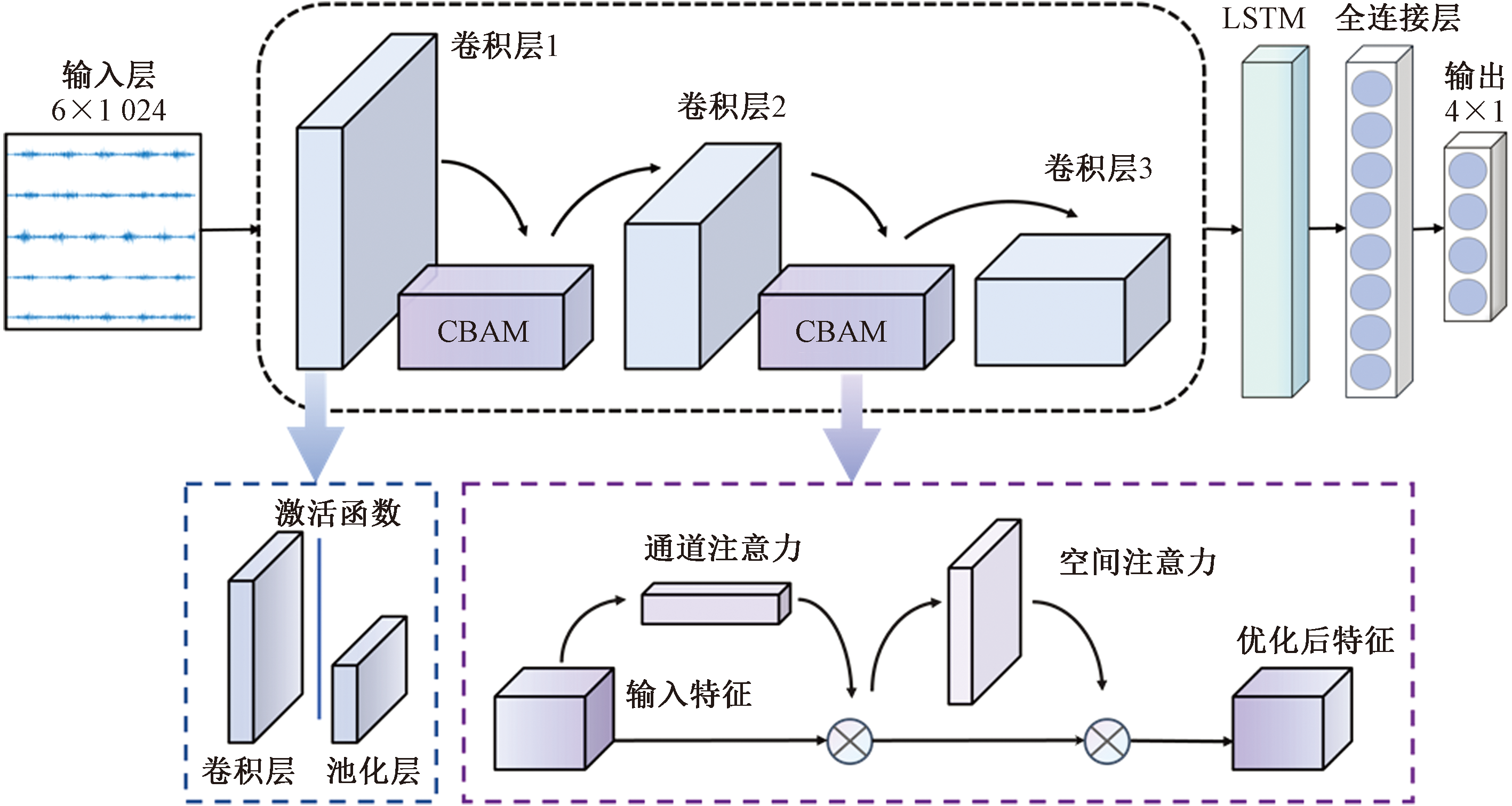

结合上述分析,本文提出CNN-CBAM-LSTM模型,该模型由三部分组成:CNN特征提取层、CBAM层与LSTM层。整体结构如图8所示。原始信号样本大小为6×1 024,经过预处理与重叠窗口操作后得到6×256的序列输入1DCNN模型。模型包含三个卷积层,可有效学习脑电数据中的高维空间特征,卷积核大小均为3×1。卷积核数目分别为64、32、10,经每层卷积后的池化操作输出的特征图尺寸分别为64×127、32×62、10×30。CBAM模块用在前两次卷积后,将卷积池化后得到的特征图输入CBAM中。CBAM从通道和空间两个维度对网络的重要性进行加权,并对输入特征进行自适应特征细化,细化后的特征通过多个卷积池化层进行处理,继续进行特征提取和数据降维。特征图尺寸在经过CBAM模块处理前后保持不变。经过第三次卷积与池化后输出的特征图尺寸为10×30,将特征图展平成长度为300的一维向量输入LSTM中,隐藏层大小设置为128。LSTM的门控机制使模型能够选择性遗忘、输入和输出信息,从而更好地处理长序列数据。LSTM输出长度为128的向量序列,将序列转化为单个向量输入全连接层,使用softmax激活函数将输出转化为概率分布,完成对SSVEP信号四分类的识别。该模型实现对空间和时间信息的综合利用,吸收了更丰富的SSVEP信号特征信息,加强捕捉了序列的长期相关性,为识别SSVEP-BCI任务提供了一种新的方法。

3 实验结果分析

收起

3.1 识别评价指标

为了评估模型的性能,采用准确率(A_ccuracy)、精确率(P_recision)、召回率(R_ecall)、F₁(F_1-score)4个指标来评估模型。计算公式如式(14)~式(17)所示。并将采集的实验数据按7∶3分为训练数据集和测试数据集。

(14)A_ccuracy=

T P + T N T P + T N + F N + F P

(15)P_recision=

T P T P + F P

(16)P_recision=

T P T P + F P

(17)F_1-score=

2 T P 2 T P + F P + F N

3.2 信号识别效果分析

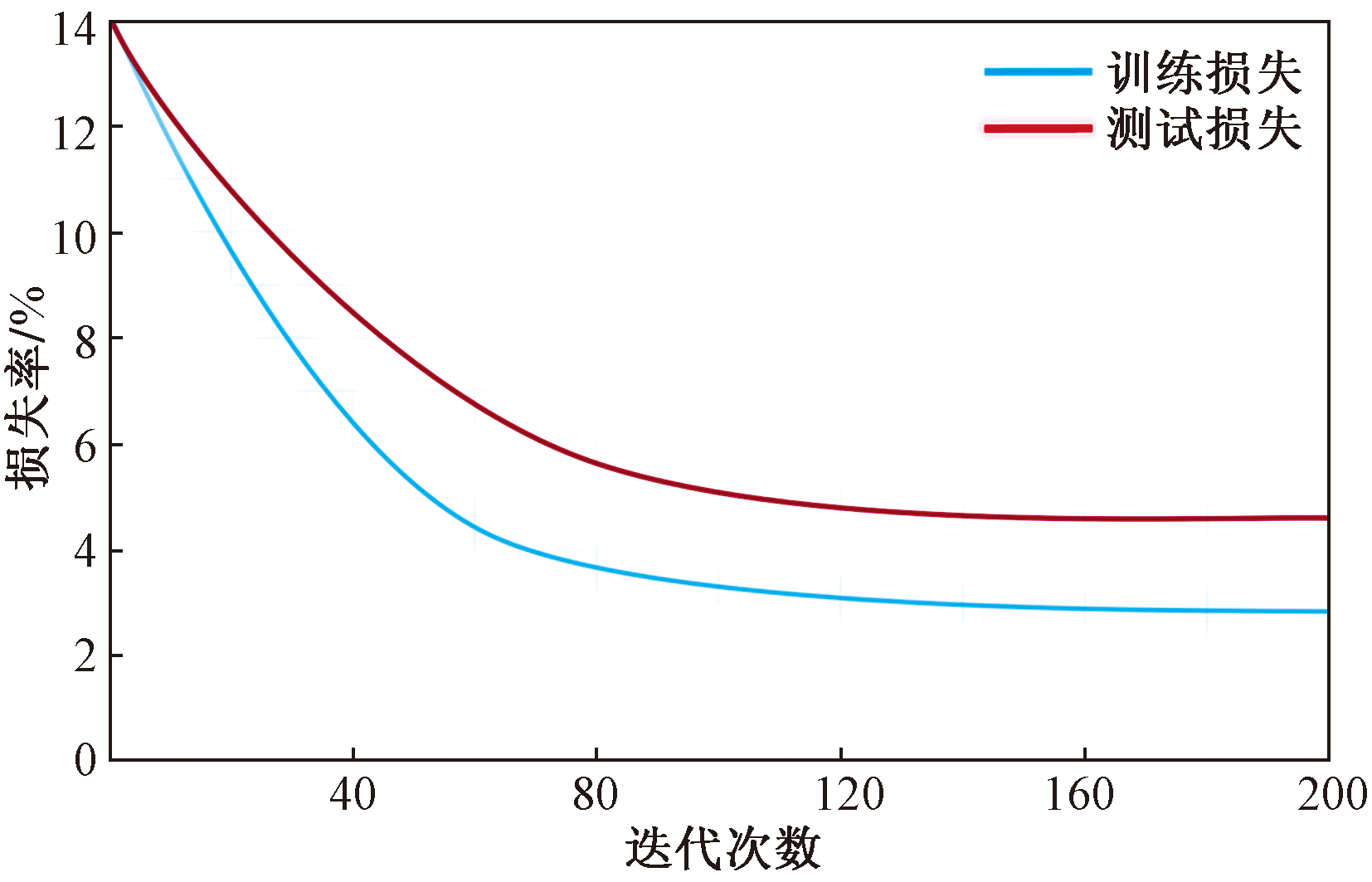

使用CNN-CBAM-LSTM模型训练后得到损失函数拟合曲线,如图9所示。模型共经过200个训练周期,在60个训练周期迭代后,训练损失逐渐减小到0.5以下,随着训练周期的增加,损失在140个周期后逐渐达到稳定,测试损失达到最低点4.52%。

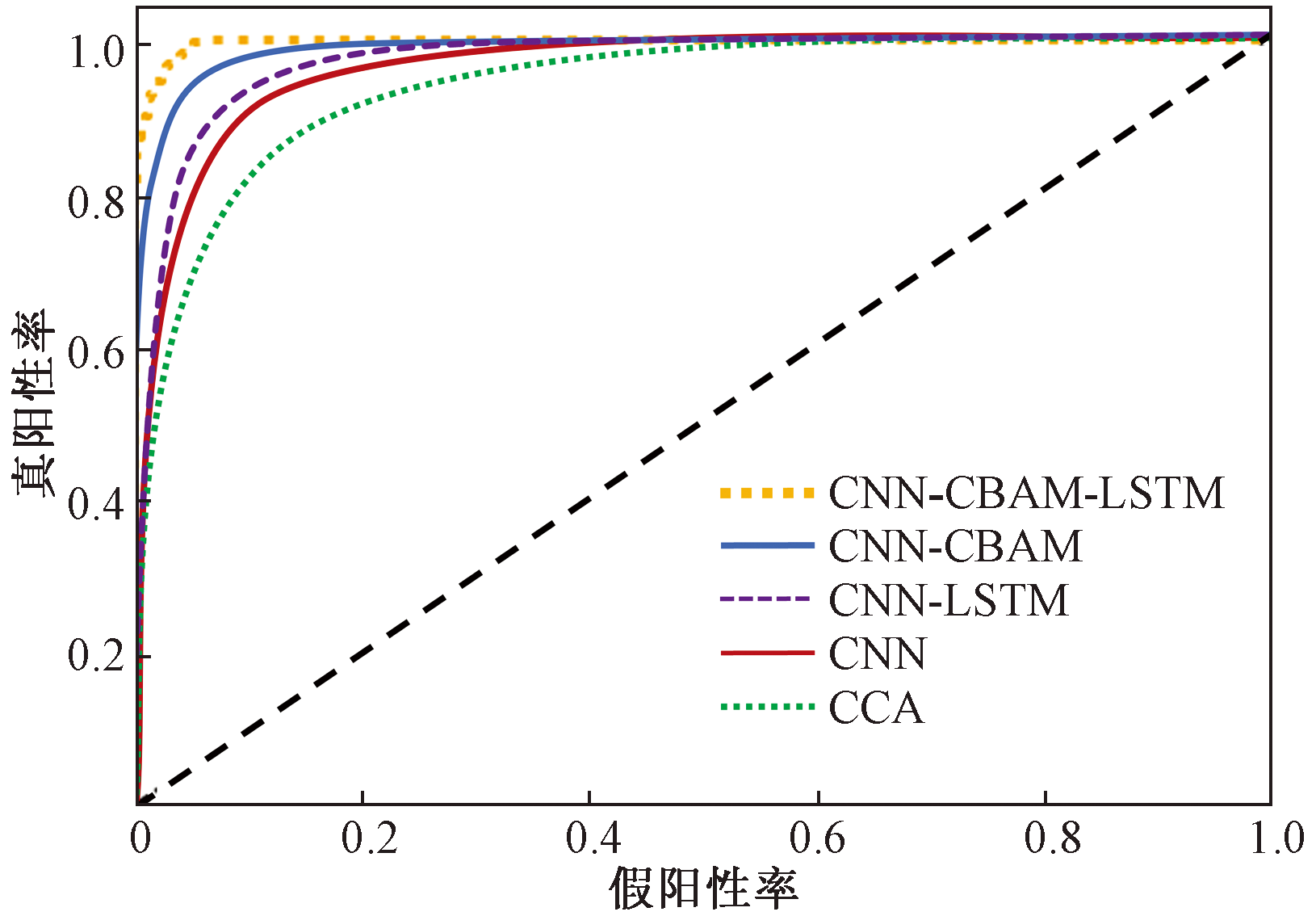

为比较不同模型的性能,使用同组数据集将所提出的CNN-CBAM-LSTM方法与CCA、CNN、CNN-CBAM、CNN-LSTM等方法进行比较。通过识别不同的目标,得到5类目标识别的概率。再计算概率与标签矩阵,得出相应的真阳性率和假阳性率,将得到的数据取平均值,最终绘制出5种模型对应的ROC曲线,如图10所示。由图10可知,CNN-CBAM-LSTM模型曲线下的面积最大,模型性能最好。

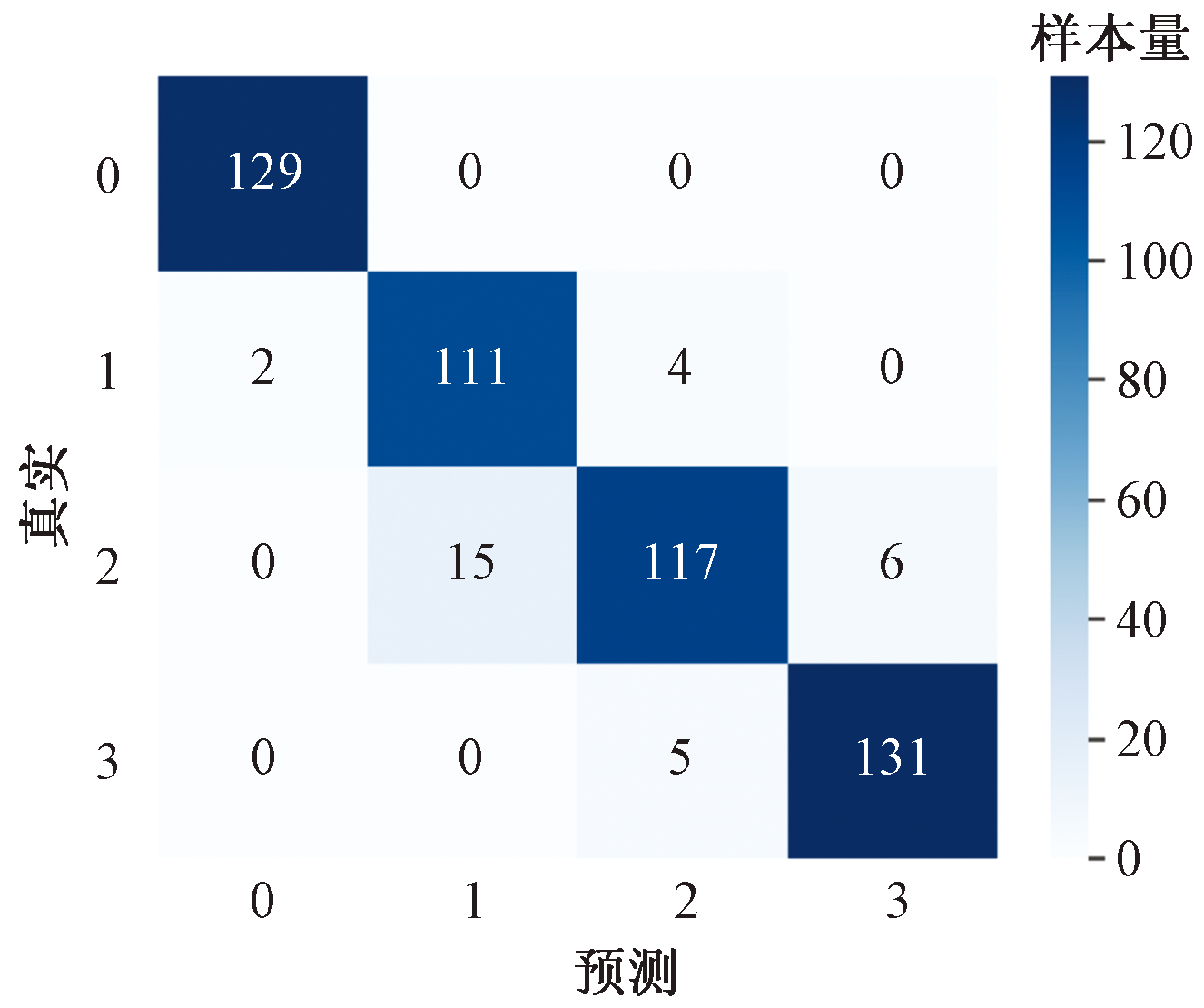

混淆矩阵如图11所示,为CNN-CBAM-LSTM模型在测试数据上的分类效果。矩阵对角线上的数字表示正确分类的样本数量,而其他格中的数字表示错误的分类样本量。从图12中可以观察到,该模型对第二分类效果相对较差,在第一和第四分类上表现良好,综合来看,该模型能够有效地对4种信号进行分类。

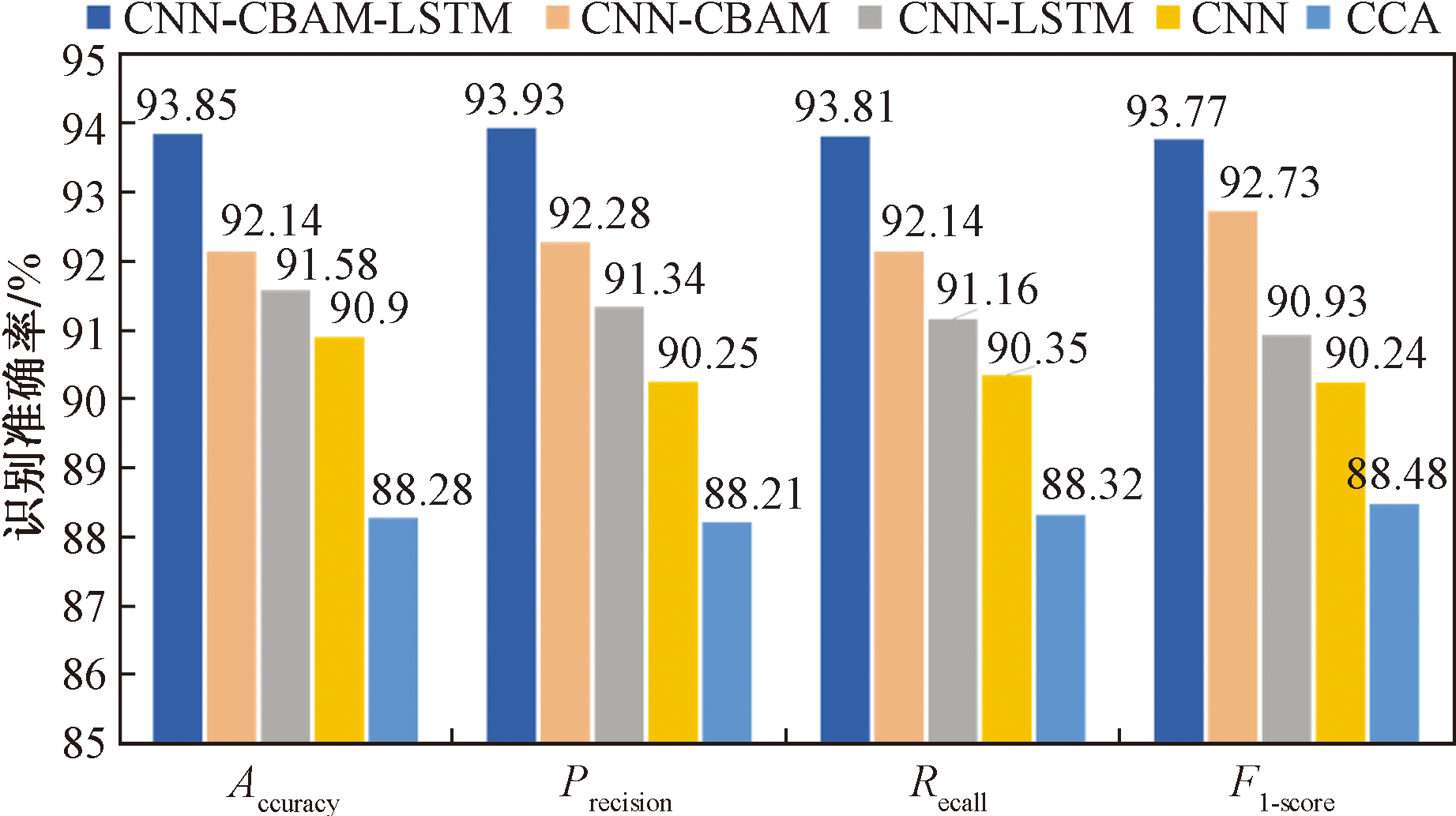

5种模型的评估指标结果如图12所示,可以观察到:CNN-CBAM-LSTM模型的识别准确率比CNN-CBAM高1.71%,比CNN-LSTM高2.27%,比CNN高2.95%,比CCA高5.3%。在其余3种指标中,CNN-CBAM-LSTM模型比CNN-CBAM模型高出1.65%、1.67%和1.04%;比CNN-LSTM模型高出2.59%、2.65%和2.84%;比CNN模型高出3.68%、3.46%和3.53%;比CCA模型高出5.72%、5.49%和5.29%。通过对比可以发现,CNN-CBAM-LSTM模型在SSVEP信号的识别任务中更为适用。

4 结论

收起

提出了基于的CNN与CBAM、LSTM信号识别方法,结合深度学习领域中使用较为广泛的注意力机制与长短时记忆网络,克服传统目标识别方法在处理SSVEP信号时的局限性,有较高的识别准确率与自适应能力。通过在CNN中加入CBAM模块,使CNN捕获更多SSVEP信号中的时空特征,提高模型对于SSVEP信号中关键信息的识别和提取能力。引入LSTM,更好地捕捉了SSVEP信号中的时序特征,提高了信号处理的准确性与可靠性,实现SSVEP信号端到端的目标识别。最后在制作的数据集中进行验证,实验结果表明,相较于传统学习方法CCA准确率提升5.84%,对比基础的深度学习也有3%的优势。在四分类中平均准确率达到了92.5%、93.6%、90.1%、93.4%。与现有研究相比,本文方法对于场景动画刺激范式识别有一定优势,可进一步提高信号的识别准确率,为脑电信号处理领域带来了新的思路和方法。使得智能设备在人机交互过程中可更加准确的识别目标,增加用户体验有助于产品的发展。
