基于双向门控循环单元的脱硫系统pH预测模型

PDF下载

高钾 ¹^,² , 田雪峰 ¹^,² , 彭献永 ¹^,^* , 蒋甲丁 ² , 徐敏 ³

科学技术与工程 | 论文·化学工业 2025,25(13): 5535-5543

收起

科学技术与工程 | 论文·化学工业 2025, 25(13): 5535-5543

基于双向门控循环单元的脱硫系统pH预测模型

全屏

高钾¹^,², 田雪峰¹^,², 彭献永¹^,^*, 蒋甲丁², 徐敏³

作者信息

¹ 中国矿业大学低碳能源与动力工程学院, 徐州 221116

² 新疆工程学院能源工程学院, 乌鲁木齐 830023

³ 中煤玉电(玉环)能源开发有限公司, 台州 317604

高钾(1985—),男,汉族,山西朔州人,博士研究生,讲师。研究方向:燃烧监测与智能发电。E-mail:db23130006p41@cumt.edu.cn。

通讯作者:

* 彭献永(1975—),男,汉族,江苏徐州人,博士,副教授,硕士研究生导师。研究方向:智能发电与综合智慧能源。E-mail: xianyong.peng@cumt.edu.cn。

pH Prediction Model of Desulfurization System Based on Bi-directional Gated Recurrent Unit

Jia GAO¹^,², Xue-feng TIAN¹^,², Xian-yong PENG¹^,^*, Jia-ding JIANG², Min XU³

Affiliations

¹ School of Low-carbon Energy and Power Engineering, China University of Mining and Technology, Xuzhou 221116, China

² School of Energy Engineering, Xinjiang Institute of Engineering, Urumqi 830023, China

³ China Coal Yudian (Yuhuan) Energy Development Co. , Ltd. , Taizhou 317604, China

出版时间: 2025-05-08 doi: 10.12404/j.issn.1671-1815.2404890

文章导航

摘要

收起

针对石灰石-石膏湿法烟气脱硫系统(wet flue gas desulfurization,WFGD)工作过程中浆液pH难以精准测量、不利于WFGD作业的问题,建立一种基于双向门控循环单元的脱硫系统pH预测模型。首先,对原始数据进行清洗和归一化处理;其次,基于最大信息系数分析得出13个特征值为输入变量,pH为输出变量,并建立浆液pH模型;最后,运行模型,并对结果进行评价。研究结果显示,与长短期记忆和门控循环相比,所选用的数学模型的平均绝对误差分别下降了11.95%、24.92%,均方根误差分别下降了10.64%、19.49%,决定系数分别提高了1.79%、3.08%。表明基于双向门控循环单元的pH预测模型具有较高的精确度和稳定性,具有工程应用价值,为现有脱硫塔pH预测模型提供了工程参考。

关键词

石灰石-石膏湿法烟气脱硫系统 / 双向门控循环单元神经网络 / 预测模型 / 浆液pH

Abstract

收起

Aiming to address the issue of accurately measuring the slurry pH value during the operation of limestone-gypsum wet flue gas desulfurization (WFGD) system, which hinders the efficient operation of WFGD, a prediction model for FGD system pH based on bi-directional gated recirculation unit(BiGRU) has been developed. Firstly, the raw data were cleaned and normalized. Secondly, based on the maximum information coefficient analysis, 13 characteristic values were obtained as input variables and pH as output variables, and a slurry pH model was established. Finally, the model was run and the results were evaluated. Compared to LSTM and GRU, the results indicate that the mean absolute error of this mathematical model decreases by 11.95% and 24.92%, while the root mean square error decreases by 10.64% and 19.49%. Additionally, the coefficient of determination improves by 1.79% and 3.08% respectively. This demonstrates that the BiGRU-based pH predictive model exhibits high accuracy and stability, making it valuable for engineering applications and providing an important reference for predicting pH models in existing desulfurization tower systems.

Key words

limestone-gypsum wet flue gas desulfurization system / BiGRU / prediction model / slurry pH

引用本文

高钾, 田雪峰, 彭献永, 蒋甲丁, 徐敏. 基于双向门控循环单元的脱硫系统pH预测模型. 科学技术与工程, 2025 , 25 (13) : 5535 -5543 . DOI: 10.12404/j.issn.1671-1815.2404890

Jia GAO, Xue-feng TIAN, Xian-yong PENG, Jia-ding JIANG, Min XU. pH Prediction Model of Desulfurization System Based on Bi-directional Gated Recurrent Unit[J]. Science Technology and Engineering, 2025 , 25 (13) : 5535 -5543 . DOI: 10.12404/j.issn.1671-1815.2404890

正文

收起

石灰石-石膏湿法烟气脱硫技术是中国燃煤电厂主要的脱硫技术^[1-3]。在此技术中,吸收塔中的浆液pH不仅影响脱硫效率,也决定吸收剂的用量^[4]。此外,随着“双碳”目标的提出,中国大力推动新能源发展,建设新型电力系统,其中,煤电的角色从原来的基础电源向调节型、安全保障型电源转变。燃煤机组负荷变化频繁,脱硫系统SO₂释放量波动加剧,加大吸收塔浆液pH控制难度^[5-6]。因此,精确测量浆液pH极为关键。在实际操作环境下,实时监测pH的准确性常受到挑战,主要源于pH传感器在恶劣工作环境下的磨损,易造成测量不准确,从而影响了浆液pH,导致维持系统长期稳定运行比较困难^[4-6]。为确保pH测量的精度足够高,理论上需在无干扰、稳定条件下进行,但现实难以达成,因此,发展pH新测量技术很有必要。

鉴于脱硫系统机理复杂且具有非线性和时变性,建立可靠的pH机理模型是一个挑战^[6]。同时,随着人工智能和大数据技术的快速发展,数据驱动的预测技术已在各行各业展现出广泛的应用价值,脱硫系统也不例外。李建强等^[7]提出了一种基于改进即时学习算法的脱硫系统吸收塔浆液pH软测量方法,仿真表明该模型通过考虑输入变量与输出变量之间的相关性,使学习集的选择更加合理,具有更好的预测效果。马双忱等^[8]设计了一个深度神经网络模型,包括一个长短期记忆层、两个线性整流函数层和两个全连接层,对pH的预测值的均方根误差为0.094 7,优于深度BP的0.116。金秀章等^[9]和柴晋等^[1]从多方面分析了湿法脱硫系统自身缺陷和多种神经网络在脱硫系统预测方面的现状及价值,强调了长短时记忆网络(long short-term memory,LSTM)神经网络结构的优点,并仿真模拟,验证了LSTM的优越性。但随着技术不断进步,LSTM因参数众多导致训练效率受限,而门控循环单元(gate recurrent unit,GRU)神经网络在减少“门”数量的基础上,不仅提高了运算效率,还基本维持了与LSTM相似的性能特点^[10]。郝晴等^[11]使用GRU网络模型对吸收塔内的浆液pH进行预测,结果表明相比于反向传播神经网络模型、径向基函数神经网络、循环神经网络和长短期记忆神经网络,该模型精确度更高,实用性更强。尽管GRU模型的能力在捕捉历史信息方面表现出色,但它无法处理时间序列的双向性,导致预测结果还是不太精确^[12]。

因此,现提出选择能够有效处理时间序列数据前后依赖性的双向门控循环单元模型(bidirectional gate recurrent unit,BiGRU),建立脱硫系统浆液pH的软测量模型。首先对采集到的数据进行清洗,并用归一化和最大信息系数完成降维工作,然后建立基于BiGRU的脱硫系统pH预测模型,用大量数据进行训练,最后运行程序输出pH预测值,与LSTM、GRU相比,验证BiGRU模型的有效性。

1 理论基础

收起

1.1 湿法脱硫系统及pH预测的重要性

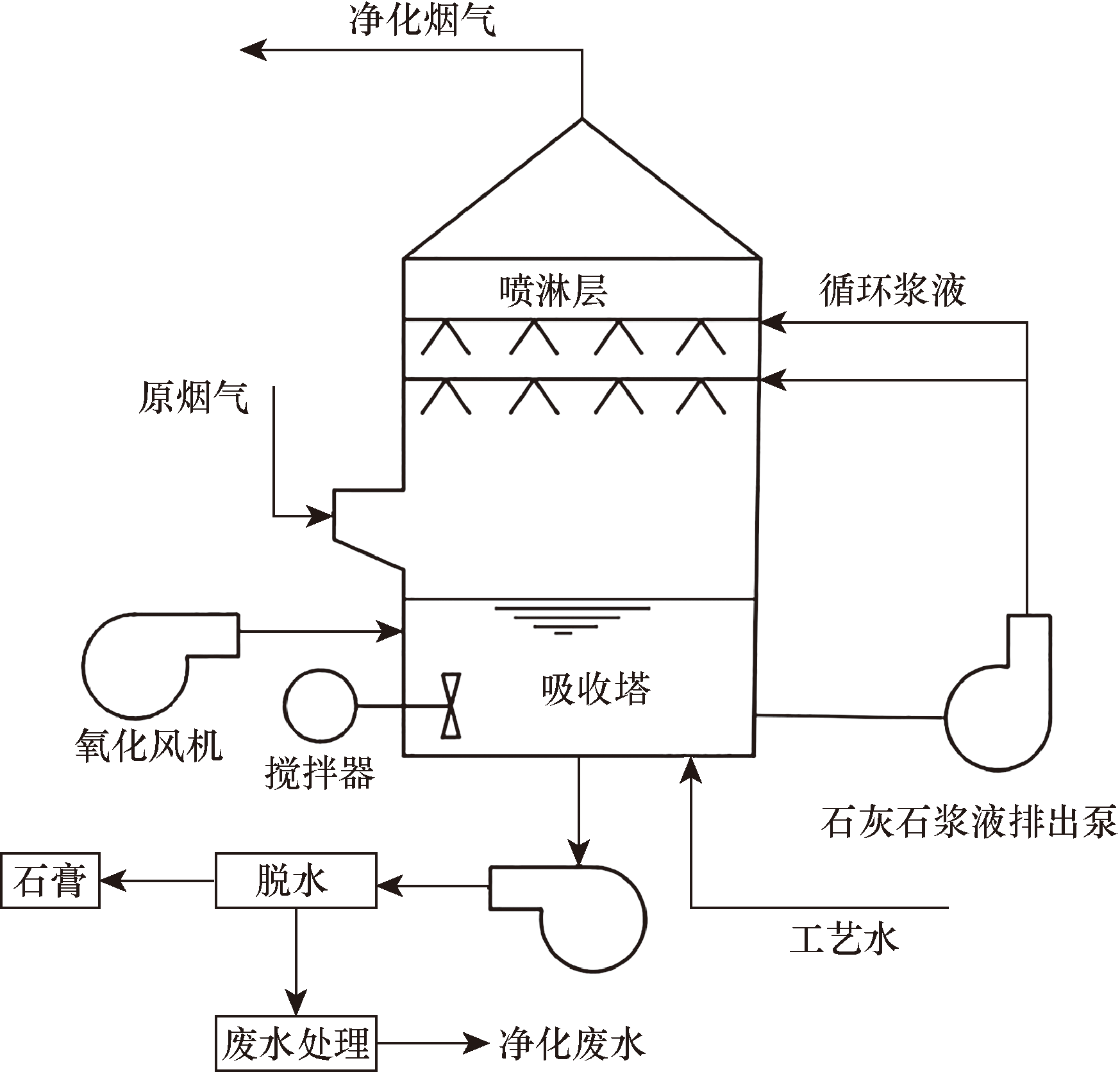

石灰石-石膏湿法脱硫(wet flue gas desulfurization,WFGD)工艺采用石灰石作为主要脱硫材料,首先将其研磨成粉状,随之按既定比例与水混合形成浆液,或采用湿磨工艺直接融合二者。随后,制备好的浆液借助输送装置导入吸收塔的喷淋区域,经喷嘴雾化喷洒开来,覆盖塔内^[13-14],如图1所示。这一过程涉及4个主要的化学反应阶段:吸收、溶解、氧化和结晶。其中,吸收和溶解过程受到浆液pH的影响较大,主要反应方程式如下。

(1)SO₂(g)+H₂O→H₂SO₃

(2)H₂SO₃→H⁺+HS

O 3 -

(3)H⁺+CaCO₃→Ca²⁺+HC

O 3 -

(4)Ca²⁺+HS

O 3 -

+2H₂O→CaSO₃·2H₂O+H⁺

(5)H⁺+HC

O 3 -

→H₂CO₃

(6)H₂CO₃→CO₂+H₂O

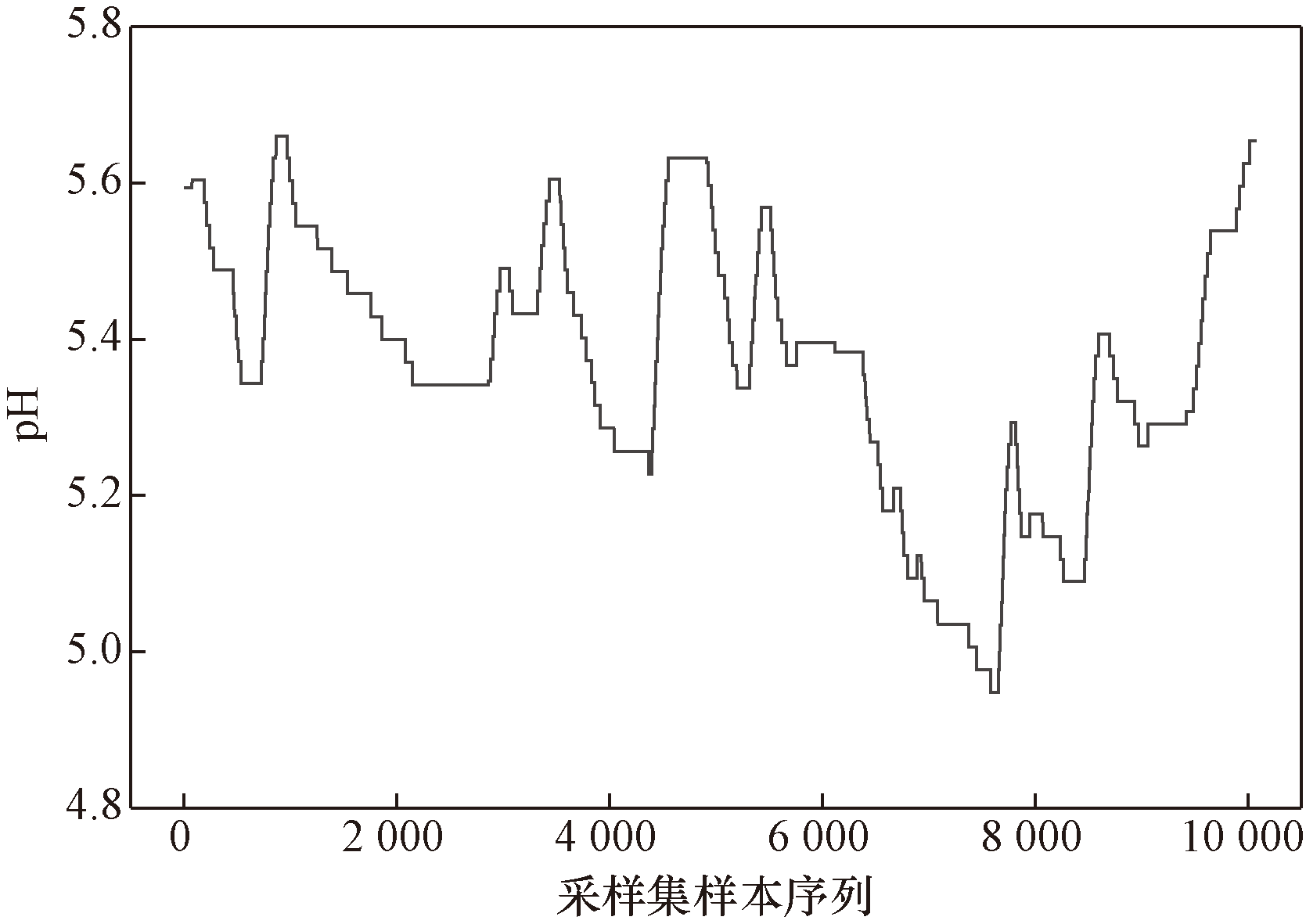

吸收过程化学反应式为式(1)和式(2),溶解过程为式(3)~式(6)。观察到,氢离子(H⁺)在整个过程中扮演了至关重要的角色,可作为一种连接的媒介,具体可用pH反映。当pH升高,H⁺的浓度会降低,有利于吸收烟气中的二氧化硫,烟气脱硫率提高,但pH过高会降低石灰石的溶解度,阻碍钙离子的析出;反之,降低浆液pH,有助于钙离子的析出,但会抑制吸收塔内SO₂的吸收效率,烟气脱硫率降低,且对脱硫设备的腐蚀增大^[14]。此外,精确调控pH对于维持适宜的钙硫比率、提升石灰石使用效能及确保副产品石膏的品质具有重要作用。pH不当,易引发浆液沉积堵塞等问题,加速设备老化,加重电站运维负担及原料成本,同时,还可能促使脱硫后烟气SO₂排放超标,超过环保标准^[12-13]。

因此,在燃煤机组快速调峰和系统延时性导致测量准确性下降的背景下,准确预测浆液pH尤为重要,为确保pH控制在最佳区间奠定基础。

1.2 双向门控循环单元神经网络介绍

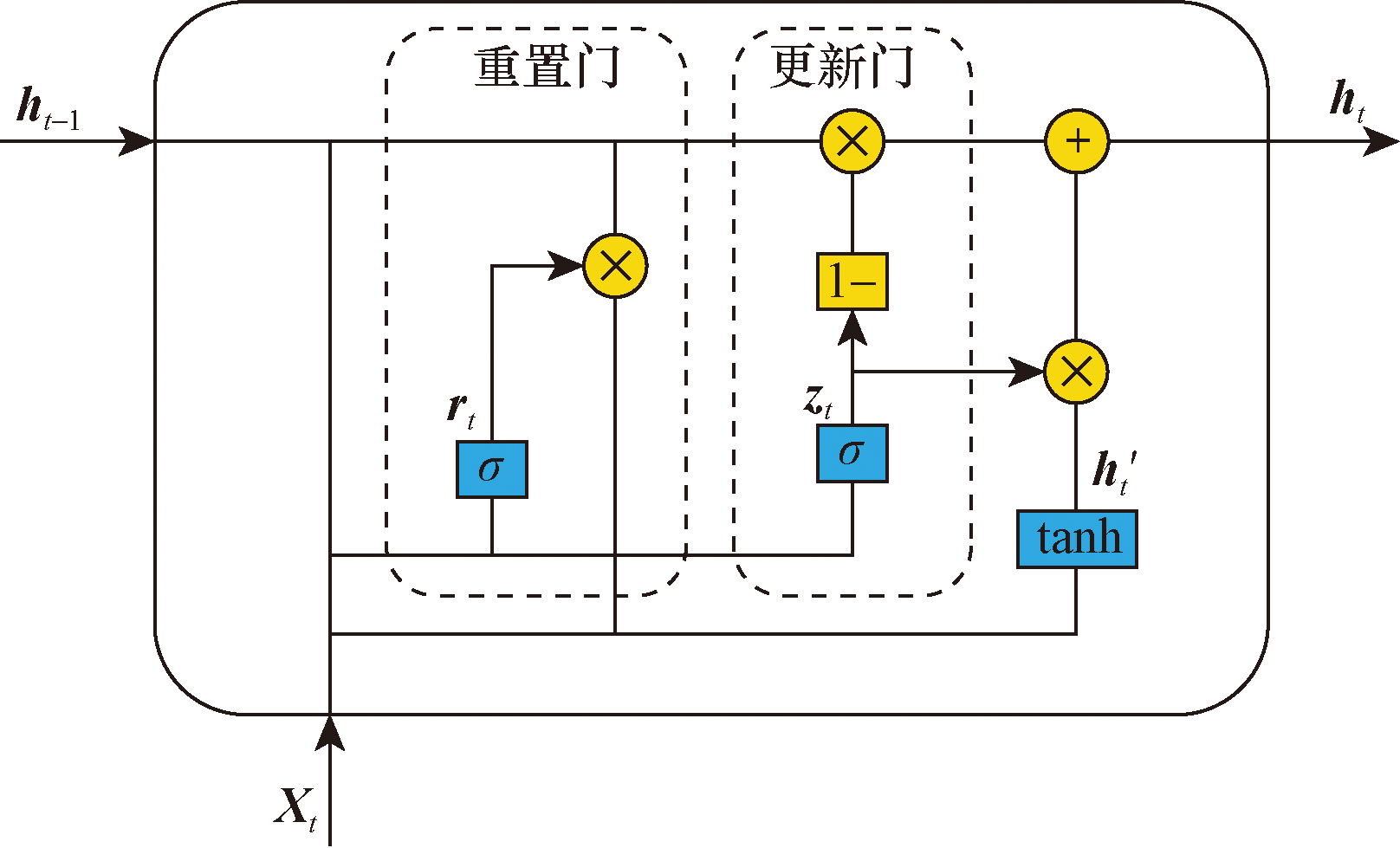

与LSTM一样,GRU也是循环神经网络(recurrent neural network,RNN)的变体。为了解决LSTM在训练参数多和收敛速度慢的问题,Cho等^[15]在2014年提出了门控循环单元神经网络(GRU)。其核心机制围绕两个关键门控运作:更新门与重置门。如图2所示,更新门决定过往时刻隐藏状态在当前状态中的保留比例,影响信息的延续性;重置门决定模型如何基于当前输入与前一状态进行信息的整合,从而适应序列中动态变化的需求^[15-18]。这种设计使得GRU能够有效地调节信息的流动,既能保留长期依赖也能避免潜在的梯度消失问题。GRU前向传递过程具体如下。

步骤1 重置门计算。利用当前输入和前一隐藏状态来计算重置门的值。重置门决定从前一状态遗忘多少信息,越接近1,则表示过去信息越多。

(7)$\boldsymbol{r}_{t}=\sigma\left(\boldsymbol{W}_{\mathrm{r}} \cdot\left[\boldsymbol{X}_{t}, \boldsymbol{h}_{t-1}\right]+\boldsymbol{b}_{\mathrm{r}}\right) $

(8)$\sigma(x)=\frac{1}{1+\mathrm{e}^{-x}}$

式中:r_t为重置门;X_t为当前输入;h_t_-1为上一时刻隐含信息;σ为sigmoid函数;[ ]表示矩阵堆叠;W_r为重置门的权重;b_r为重置门的偏置。

步骤2 更新门计算。同样利用当前输入和前一隐藏状态来确定更新门的值。这个门控制了多少之前的信息会被保留到当前时刻。z_t越接近1,则表示现时刻更新信息越多。

(9)$z_{t}=\sigma\left(\boldsymbol{W}_{z} \cdot\left[\boldsymbol{X}_{t}, \boldsymbol{h}_{t-1}\right]+\boldsymbol{b}_{z}\right)$

式(9)中:z_t为更新门;W_z为更新门的权重;b_z为更新门的偏置。

步骤3 候选隐藏状态。结合重置门的输出,计算一个候选隐藏状态。这个状态是基于当前的输入和经过重置门调整后的前一隐藏状态的组合。tanh函数可将数值变换到[-1,1]的区间内,得到候选隐藏状态内容h_xt。

(10)$\boldsymbol{h}_{x t}=\tanh \left(\boldsymbol{W}_{\mathrm{h}} \cdot\left[\boldsymbol{X}_{t}, \boldsymbol{r}_{t} \otimes \boldsymbol{h}_{t-1}\right]+\boldsymbol{b}_{\mathrm{h}}\right)$

(11)tanh(x)=

e x - e - x e x + e - x

式中:tanh为双曲正切函数;W_h为候选隐藏状态的权重;b_h为候选隐藏状态的偏置;⊗表示逐元素乘法。

步骤4 最终隐藏状态。使用更新门来混合前一隐藏状态和候选隐藏状态,生成当前的隐藏状态。将候选隐藏状态h_xt与更新门z_t作乘法,得到对现有信息进行选择性记忆;1-z_t与上一时刻隐藏状态h_t_-1的乘积为对原本的记忆进行遗忘。两者之和为该时刻的隐藏状态h_t,输入下一时刻,进行向前传递过程。这一步确保了网络可以根据需要保留旧的信息或添加新的信息。

(12)$\boldsymbol{h}_{t}=\left(1-\boldsymbol{z}_{t}\right) \otimes \boldsymbol{h}_{t-1}+\boldsymbol{z}_{t} \otimes \boldsymbol{h}_{x t}$

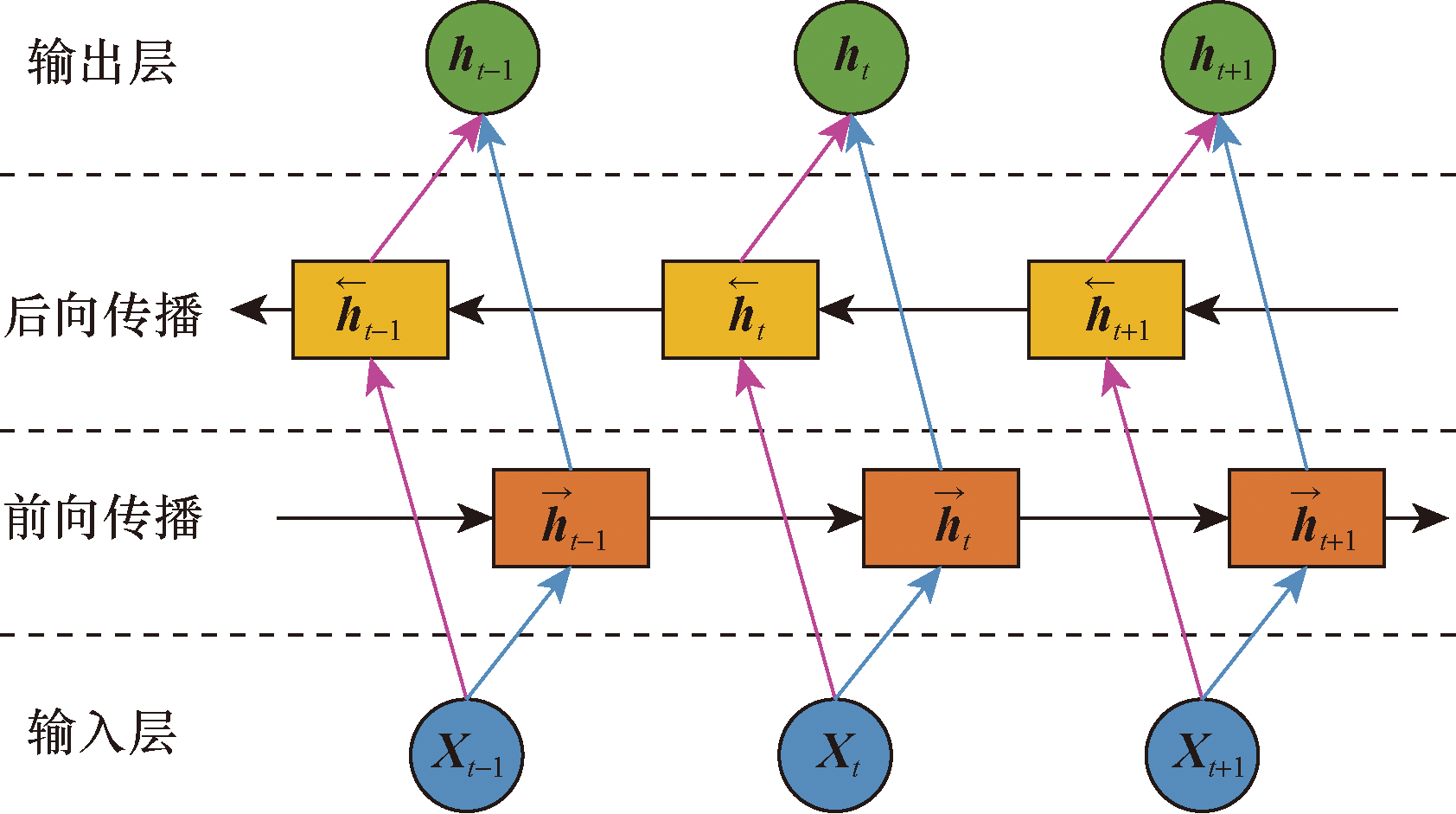

为了使模型能够综合捕获序列中过去和未来信息,Chung等^[19]设计了双向门控循环单元(bi-directional gated recurrent unit, BiGRU),如图 3 所示。该设计整合两个 GRU 单元,一个沿时间序列正向传播处理信息,另一个反向回溯,从而让模型同时拥有回顾过去与展望未来的能力,显著增强了时间序列数据分析的性能与预测精度。每个BiGRU单元在时刻t的输出,受到该时刻的偏置量、前向GRU输出和后向GRU输出的共同作用,公式^[20]如下。

(13)$\overrightarrow{\boldsymbol{h}}_{t}=\operatorname{GRU}\left(\boldsymbol{x}_{t}, \overrightarrow{\boldsymbol{h}}_{t-1}\right)$

(14)$\overleftarrow{\boldsymbol{h}}_{t}=\operatorname{GRU}\left(\boldsymbol{x}_{t}, \overleftarrow{\boldsymbol{h}}_{t+1}\right)$

(15)h_t=

m h → t

n h ← t

+c_t

式中:GRU(·)为GRU的计算过程;

h → t

为t时刻GRU前向隐藏层的输出值;

h ← t

为t时刻GRU后向隐藏层的输出值;m为GRU前向隐藏层输出权重;n为GRU后向隐藏层输出权重;c_t为h_t对应的隐藏层偏置量。

2 数据采集与预处理

收起

2.1 数据采集

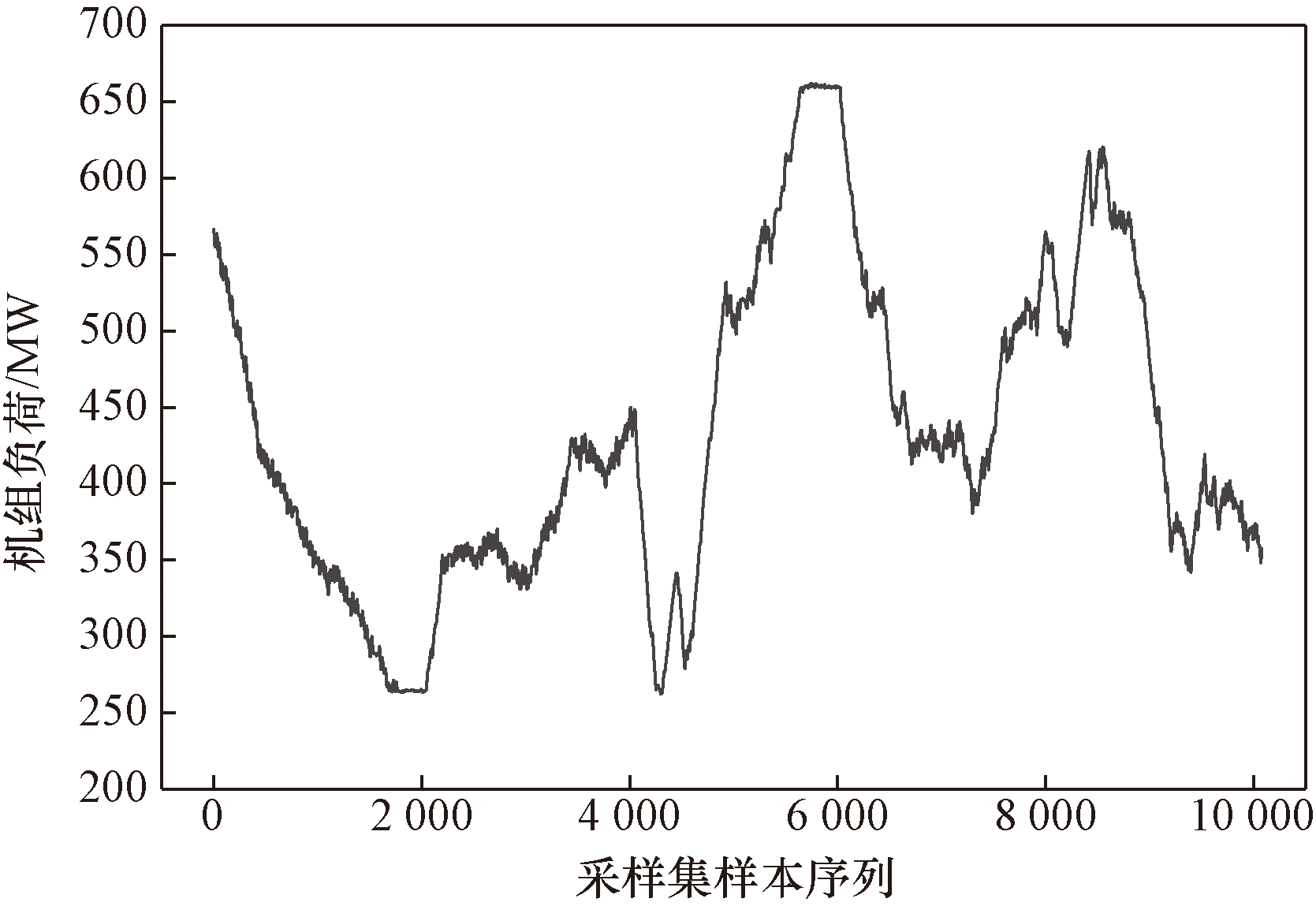

通过浙江省某电厂2号机组分散控制系统,采集从2024年4月27日00:00到4月29日04:00的详细热力参数数据。所采集的数据集包括锅炉负荷、总风量、进口烟气流量及温度、浆液pH、浆液液位、进口SO₂浓度在内的41项关键特征参数,每10 s取一次,共计10 080个数据点。初步分析,浆液循环泵、石膏排出泵、氧化风机电流等13个特征参数在观测期间未见变动,相关性较低,所以不予考虑,剩余28个特征值依然能有效反映系统运行情况。最后,将数据集划分为训练集、验证集(预测集),两者比例为8∶2。机组负荷和浆液pH原始数据分别如图4、图5所示,可以看出,样本数据包含所有运行值。

2.2 数据预处理

2.2.1 数据归一化

分析28个特征参数发现数据集内不同变量之间的量级差异较大,若直接用原始数据训练模型可能导致模型稳定性差^[21]。所以,首先对输入数据进行清洗,并通过式(16)进行线性归一化处理,使数据尺寸标准化^[22]。

(16)X_n=

X - X m i n X m a x - X m i n

式(16)中:X_n为归一化之后的数据;X为当前待归一化的数据;X_min为待归一化总数据的最小值;X_max为待归一化总数据的最大值。

2.2.2 特征选择

可用于机器学习的特征选择方法很多,如:person、Spearman、阈值相关和最大信息系数等,经过简单比较多种方法的优缺点^[23],选择最大信息系数,因为其具有普适性、公平性和对称性。

最大信息系数(maximal information coefficient, MIC) 是由David等^[24]在 2011 年基于互信息理论提出的。该系数能在大型数据集中识别变量之间的线性或非线性关系,并作为评估两个变量相关性的标准。计算MIC的过程首先为两个变量的样本点绘制散点图,然后对散点图进行网格划分。通过计算各网格的边际概率密度和联合概率密度,进而得出互信息的值^[24-25]。MIC首先涉及互信息,公式为

(17)I(x;y)=∫p(x,y)log₂

p (x, y) p (x) p (y)

dxdy

式(17)中:p(x,y)为x和y之间的联合概率;p(x)和p(y)分别为x和y的边缘概率密度函数。

联合概率密度计算通过网格划分实现,设一个已知数据集D,表达式为

(18)D={(x₁,y₁),(x₂,y₂),…,(x_m,y_m)}

首先,将X轴和Y轴分别划分成a和b个格子,形成网格G(a, b)。然后,绘制两个变量的散点图,并观察这些散点在网格G中的分布情况。在所有潜在的网格配置里,最高的互信息量就是最大信息系数的值。具体计算公式为

(19)I'(D,x,y)=maxI(D|_G)

如果有限的有序集合D的样本量为n,那么集合D中的变量X与Y的最大信息系数公式为

(20)MIC(x;y)=

m a x a × b < B (n) I' (D, x, y) l o g 2 [m i n (a, b)]

式(20)中:a、b分别为在x、y方向上划分格子的个数;B(n)为网格划分的上限值。

在计算MIC时,B(n)的设定至关重要,它决定网格划分的搜索上界。若设定值过大,会把随机关系变量误显示为有相关性;若设定值过小,可能只能捕捉到两个变量间的简单关系,忽略更复杂的相互作用。为确保MIC的有效性和可靠性,常用设定方法是将B(n)设为n的0.6次幂(即n^0.6),平衡了详细程度和计算的可行性^[26]。

2.2.3 参数选取

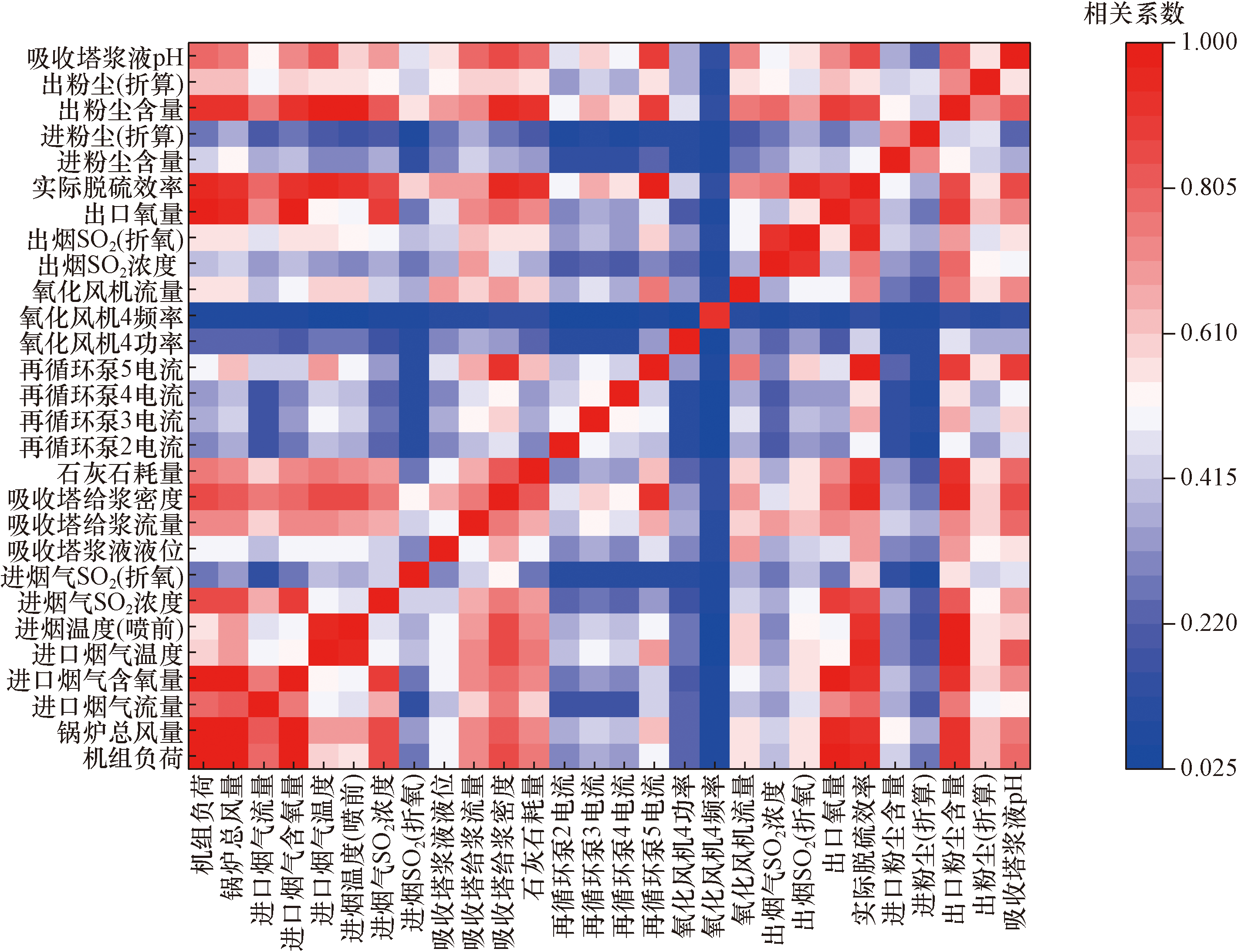

尽管对原始41维特征值初步处理到28维,但维数仍然很大,既不便于计算,又可能会产生“维数灾难”的问题,选择MIC继续降维,结果如图6所示,其中有13个特征值与pH的相关系数大于60%,如表1所示。

从图6和表1分析出,输入变量排序能够解释脱硫系统pH的变化机理。再循环泵5电流值与浆液pH影响最大,因为循环泵控制浆液的流量,且浆液程碱性,流量增大,pH升高;流量减小,pH降低。pH影响到实际脱硫效率,反之,实际脱硫效率会反映pH的高低,从它们之间的相关性为0.866就能看出。吸收塔给浆密度高低,直接反映pH的高低,因为石灰石溶于水呈碱性,而石灰石耗量和吸收塔给浆体积流量决定石灰石给浆密度,共同影响pH。FGD出口粉尘含量与浆液pH之间存在的较大关系,因为烟气中的粉尘会附着在浆液中的石灰石颗粒表面,使石灰石的溶解受限,进而影响浆液pH。高温烟气使SO₂与脱硫剂接触时的传质效果变差,导致SO₂吸收不充分,消耗更多碱性物质以保持脱硫效率,从而降低浆液pH;高温阻碍石膏正常结晶,促进亚硫酸盐氧化产生硫酸,也会导致浆液酸度增加。所以,烟气温度会通过多种途径影响脱硫系统中SO₂的吸收效率和化学反应平衡,间接导致浆液pH发生变化。机组负荷增加通常伴随SO₂排放增多,间接影响浆液pH。锅炉总风量增大可能缩短烟气在脱硫塔内的停留时间,降低SO₂吸收效率,可能导致浆液pH升高;风量减小时,可能导致pH降低。实践生产中,负荷与风量变化时,需相应调整浆液循环量、喷淋密度等,确保烟气与浆液充分接触。若调整不当,可能加速碱性物质消耗,引发pH下降。若其他条件不变,当FGD进口烟气含氧量不断增加时,吸收塔内进行的化学反应速率得以加快,降低浆液pH。FGD进口烟气SO₂浓度变化将会直接影响吸收塔内浆液pH的变化,烟气SO₂中浓度越高,则浆液pH越低。

通过MIC对28个特征值降维,并对影响浆液pH因素进行机理分析,选择前13个变量作为模型输入变量,浆液pH作为输出量。

3 基于BiGRU的pH预测模型设计

收起

3.1 模型构建

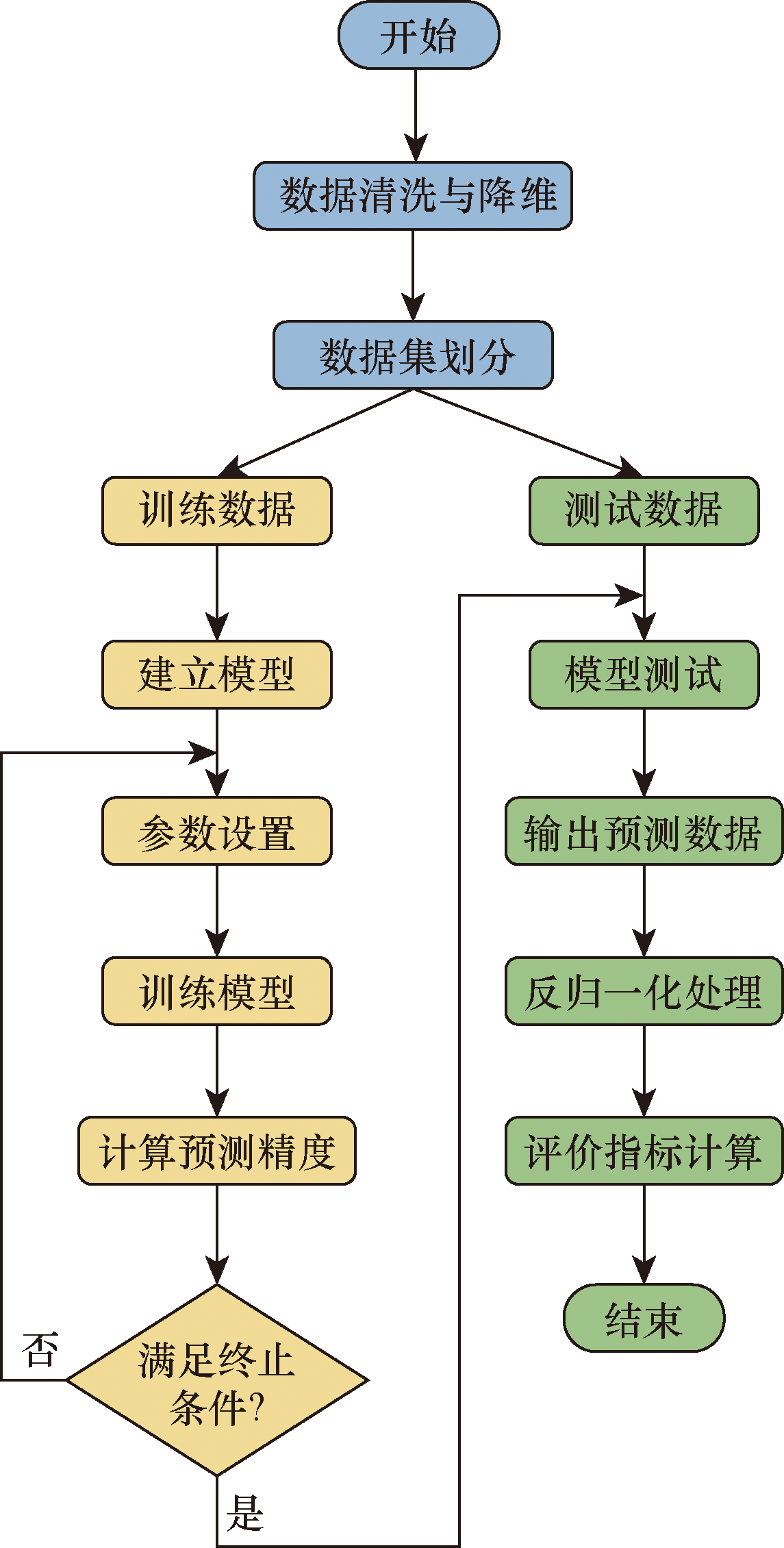

采用BiGRU模型进行pH预测,模型结构共分为输入层、隐藏层、全连接层和输出层,如图7所示。具体步骤如下。

步骤1 对原始数据进行清洗、归一化处理,并通过MIC降维,然后划分数据为训练集和测试集。

步骤2 设计并建立BiGRU网络模型,确定网络结构,设置训练迭代次数、学习率等参数,并选择合适的优化算法和损失函数。

步骤3 采用选定的优化算法对网络模型参数进行优化,建立脱硫系统浆液pH预测模型,并通过反复训练直至达到预期效果。

步骤4 将测试集样本数据输入优化后的模型,获取预测结果并进行反归一化处理,然后利用评价函数对预测结果进行分析和评价。

3.2 模型训练与优化策略

BiGRU模型使用MATLAB R2023b编程实现,所使用的电脑搭载AMD Ryzen5 3500U处理器,主频为1.6 GHz,配备12.0 GB内存,显卡的型号Radeon Vega,16 GB。输入层节点个数为13,输出层节点个数为1,隐藏层神经元个数为128,隐藏层层数设置为2,学习步长为1,小批量样本数量MiniBatchSize为256,初始学习率设为0.01,批处理量设为200,且采用自适应学习率的Adam优化算法。调试过程如表2~表4所示,以平均绝对误差(mean absolute error,MAE)、均方根误差(root mean squared error,RMSE)为评价指标。

表2中,当MiniBatchSize为256时,训练集上的平均绝对误差和均方根误差最小,测试集上的误差也小于其他3个参数值对应的误差。所以选定MiniBatchSize为256。

表3中,对比不同最大训练代数MaxEpochs所对应的误差,当MaxEpochs为200时,训练集和测试集效果都较好,故选取MaxEpochs参数值为200。

如表4所示,对比可以看出,当初始学习率InitialLearnRate为0.01时,训练集和测试集的误差相比于其他参数时较小,则选取0.01为InitialLearnRate参数值。

4 实验与结果分析

收起

4.1 实验评价指标

BiGRU网络模型对浆液pH预测的评价指标采用平均绝对误差(MAE)、均方根误差(RMSE)和决定系数R²,如式(21)~式(23)所示^[25]。MAE是模型预测值与模型真实值之间的平均绝对误差,RMSE反映泛化误差水平,决定系数R²对计算结果进行了归一化处理,弥补了MAE和RMSE在评价不同模型、不同量纲数据时的不足。MAE、RMSE越接近0,R²越接近1,代表模型预测越准确。

(21)MAE=

1 n ∑ i = 1 n y i - y ∧ i

(22)RMSE=

1 n ∑ i = 1 n (y i - y ∧ i) 2

(23)R²=1-

∑ (y i - y ∧ i) 2 ∑ (y i - y - i) 2

式中:y_i为pH的真实值;

y ∧ i

为pH的预测值;

y - i

为pH的平均值;n为预测集数据个数。

4.2 模型结果分析

4.2.1 变量筛选对预测结果的影响

为验证MIC算法对变量筛选的有效性,现建立对比模型实验:分别以全部未筛选的28个特征变量和经过MIC筛选的13个重点特征变量为模型输入,采用以上超参数并用同一个模型分别运行程序,对浆液pH进行预测,预测结果如图8所示,误差如图9所示,评价指标值和运行时间如表5所示。

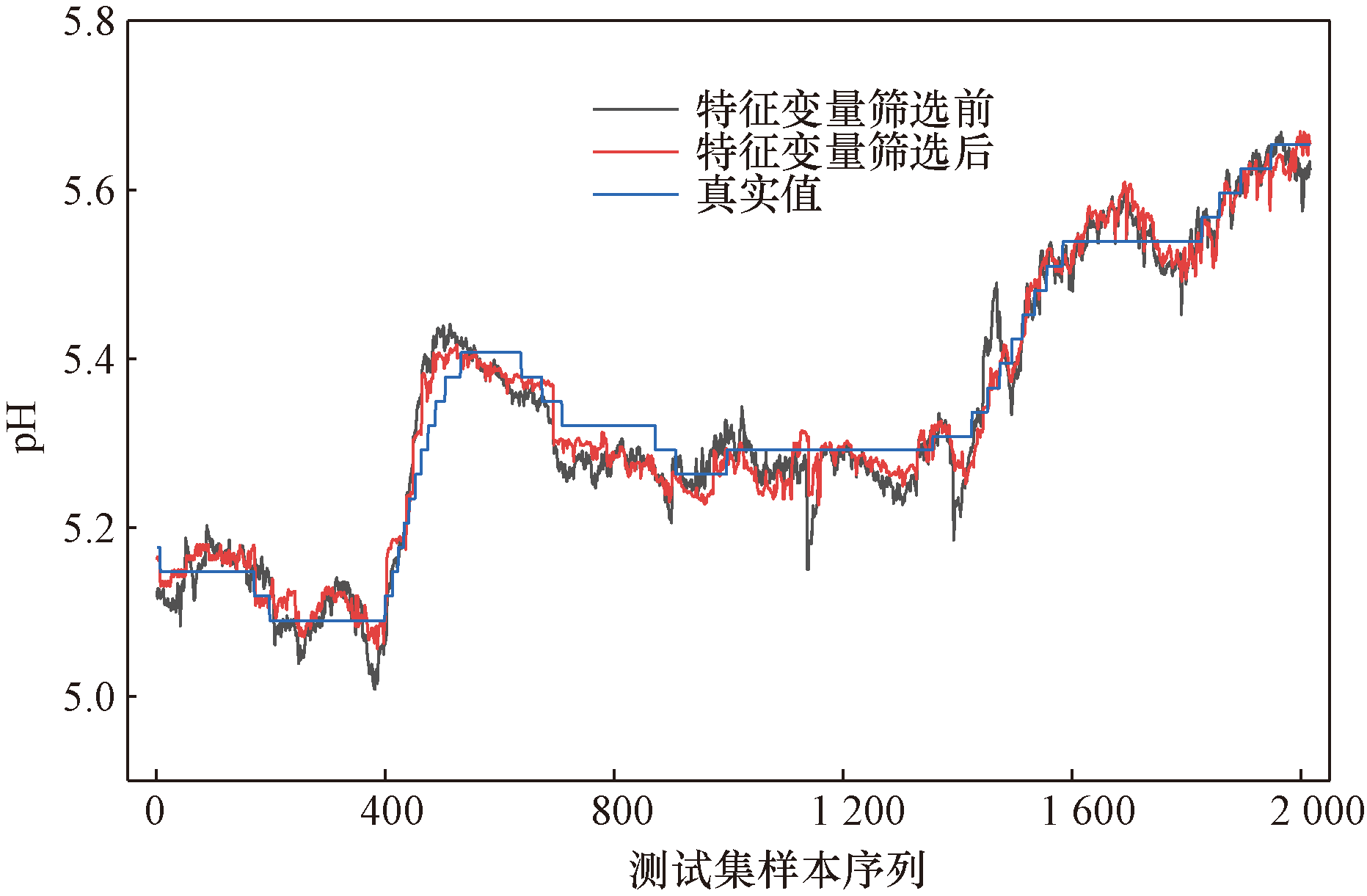

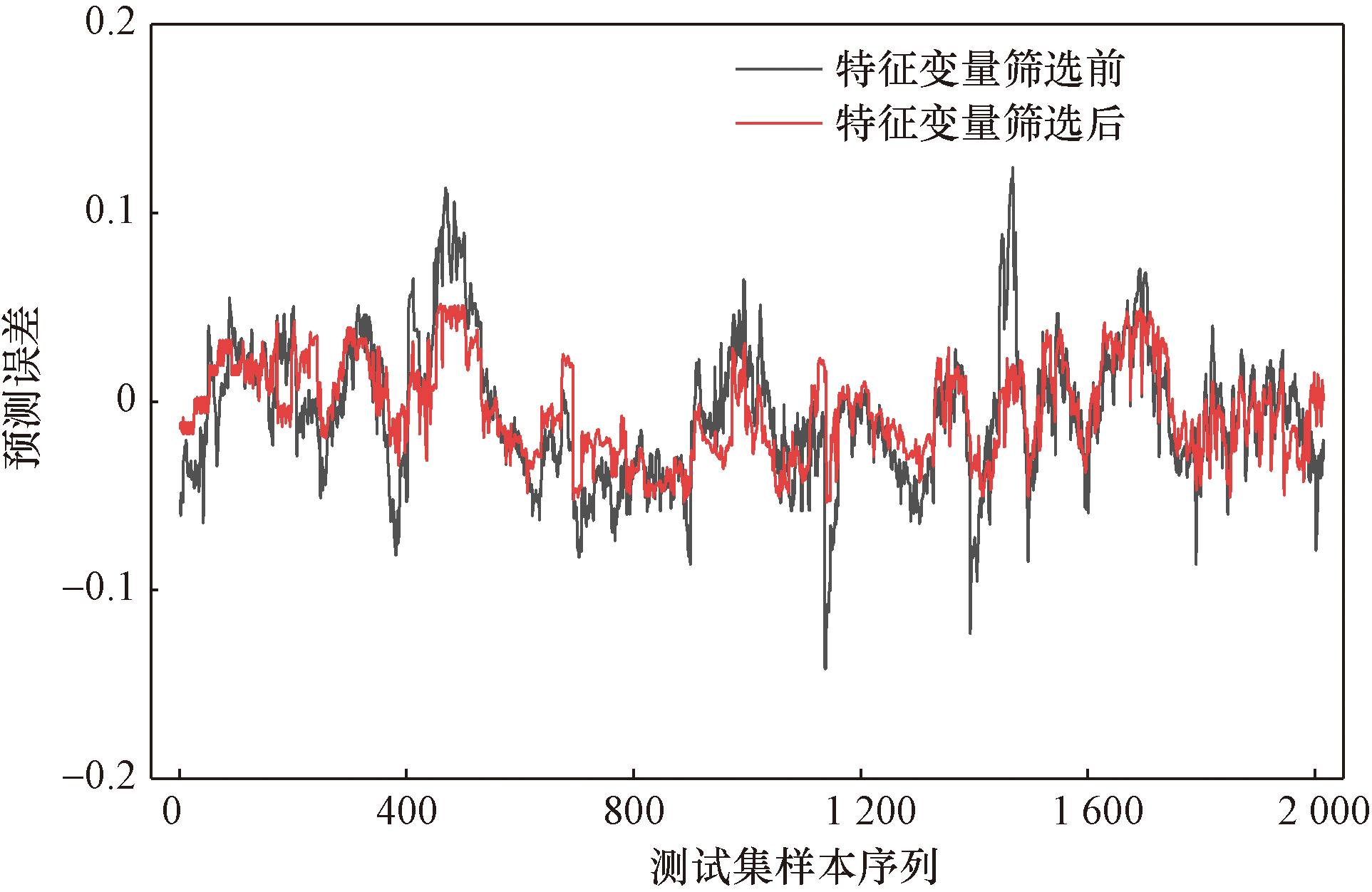

从图8、图9和表5可知,特征变量经过筛选后,模型预测精度获得了提升,运行速度更快。与筛选前模型预测结果相比,筛选后模型的MAE下降了13.98%,RMSE下降了13.81%,R²提高了1.70%,运行时间下降了11.92%。特征变量经过筛选后,预测值波动幅度变小,稳定性增强:筛选后误差稳定在区间(-0.05, 0.05),而筛选前误差频繁突破±0.05,个别情况还突破±0.1;当浆液pH变化时,BiGRU预测值与实际值能实现紧密跟随,但是随着时间增长,筛选前曲线更容易偏离真实值曲线,出现骤升或骤降。实验表明,原始数据特征变量太多,互相影响,相互作用,存在冗余关系,这会影响模型预测精度,所以有效的筛选特征变量一定程度可以上减少模型复杂度,提高模型预测精度,降低模型运行时间。

4.2.2 不同模型对预测结果的影响

为验证模型的有效性和准确性,在使用同一个数据集的基础上,分别使用BiGRU、LSTM和GRU神经网络模型对WFGD系统的浆液pH进行预测,结果和真实值如图10所示,模型的预测误差如图11所示。为体现所列样本具有代表性,每隔300序列选取一个原始数据,共选择7个,制作各模型的部分预测数据,其和评价指标值如表6所示。

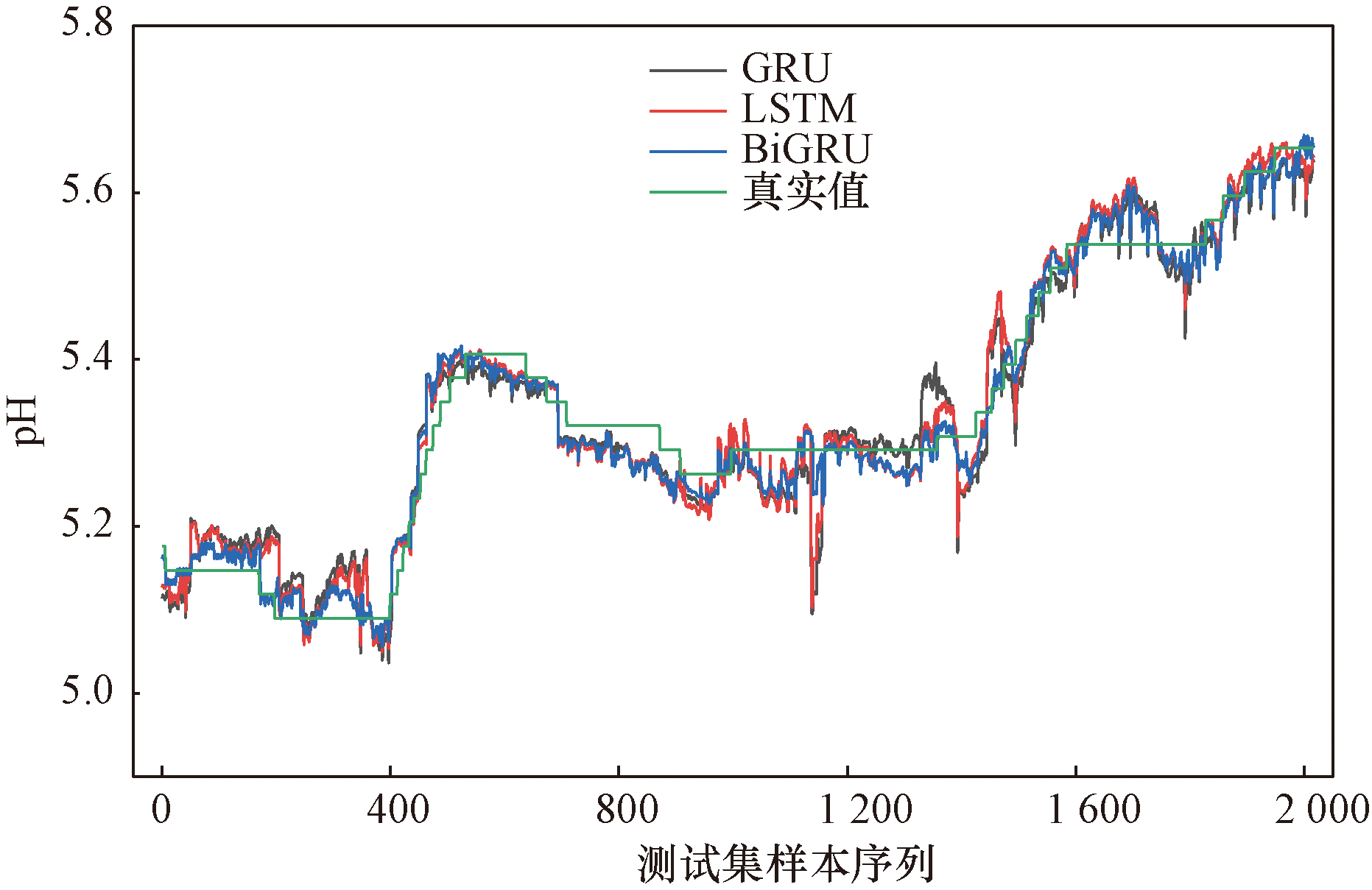

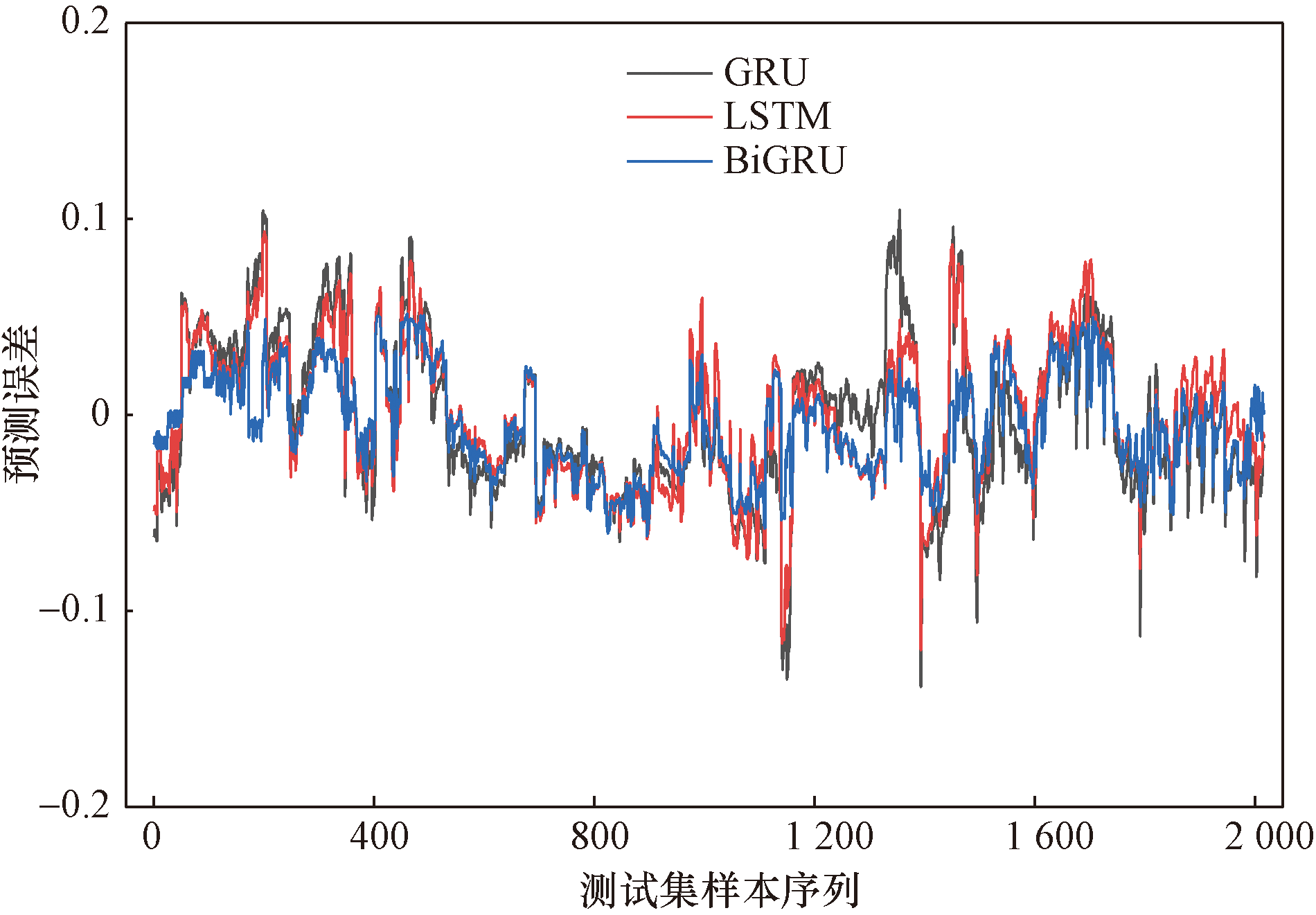

从图10、图11可以看出,在WFGD系统的浆液pH预测模型中,当浆液pH保持不变时,GRU和LSTM模型预测值频繁、剧烈波动,且随着时间的拉长,有下降趋势,且GRU比LSTM预测值波动幅度大,而BiGRU预测值波动不大,稳定性高,误差稳定在区间(-0.05,0.05);当浆液pH上升或者下降时,BiGRU预测值与实际值紧密跟随,且增加后迅速保持稳定,而GRU和LSTM模型预测值有时滞后实际值,且波动幅度大,尤其是GRU模型,误差经常突破±0.05,甚至±0.1。对比三种模型预测结果,BiGRU的预测值具有更高的稳定性和准确度,趋势跟随紧密,误差小,验证了其在数据挖掘和双向时间序列处理上的优势。

由表6可以得出,对于任何一种模型,7个样本点预测值与真实数据的差值都大小不同,BiGRU的误差最小,只有第400个样本点的误差超过±0.02,为-0.021 611;LSTM预测的7个样本里,超过±0.02有4个,超过±0.03有2个,最大误差为0.037 262 9;关于GRU预测结果,超过±0.02有5个,超过±0.03有4个,超过±0.04有2个,最大误差为-0.046 210 4,这表明BiGRU预测结果最接近真实值。BiGRU模型的平均绝对误差为0.013 904、均方根误差为0.018 311,与LSTM相比,分别下降了11.95%、10.64%;与GRU相比,分别下降了24.92%、19.49%。BiGRU模型的R²为0.988 71,与LSTM和GRU相比,分别提高1.79%、3.08%。这说明BiGRU模型考虑双向信息对实时数据的影响,比起LSTM和GRU模型进一步提高了模型训练的精度和稳定性,更具有工程应用价值。

5 结论

收起

(1)石灰石-石膏湿法脱硫系统的机理复杂,影响浆液pH因素众多,且相互影响,存在非常复杂的非线性关系,采用MIC方法选取13个特征值,取得了较好的效果。

(2)基于BiGRU模型的石灰石-石膏湿法脱硫系统浆液pH预测模型能够将该机组的运行数据同时间序列相关联,并快速分析和训练,准确地预测浆液pH,为下一步pH控制奠定基础。

(3)与LSTM和GRU模型相比,BiGRU模型的平均绝对误差和均方根误差均有所降低,而R²有所提高,预测结果较好,泛化能力较强,这说明引入了逆向信息的反馈能提高预测精度和稳定性。
