针对高压开关柜中绝缘隔板电场分布不均匀、局部电场畸变严重容易导致绝缘故障的问题，将介电功能梯度材料引入到绝缘隔板的制备中，提出了内部绝缘结构优化和表面绝缘结构优化两种优化方案。通过改变材料的介电常数上限、绝缘隔板厚度以及表面涂层厚度等参数进行电场、温度场仿真计算，对比分析其对电场分布优化效果的影响，最后对两种优化方案进行了仿真及介质损耗特性试验对比。结果表明：相较于传统的匀质绝缘隔板，在不考虑开关柜内部运行环境因素影响的条件下，改变内部绝缘结构和增加表面涂层都可以使沿面最大场强降低。当绝缘隔板厚度增加到12 mm时电场优化效果最优，沿面最大场强可降低69.8%；当表面涂层厚度为1 mm时电场优化效果最优，沿面最大场强可降低62.9%。通过仿真及试验对比证明，内部绝缘结构优化的隔板电场调控效果及绝缘性能更优。

关键词

高压开关柜 / 介电功能梯度 / 绝缘隔板 / 电场调控 / 介质损耗

Abstract

收起

In view of the problem of uneven electric field distribution and severe local electric field distortion in insulation partitions of high-voltage switchgear, dielectric functional gradient materials were introduced into the preparation of insulation partitions, and two optimization schemes, which are internal insulation structure optimization and surface insulation structure optimization, were proposed. By changing the upper limit of dielectric constant of material, the thickness of insulation partition, and the thickness of surface coating, electric field and temperature field simulation calculations were carried out to compare and analyze their effects on the optimization of electric field distribution. Finally, simulations and dielectric loss characteristics tests were conducted to compare the two optimization schemes. The results show that compared to the traditional homogeneous insulation partitions, changing the internal insulation structure and adding surface coatings can reduce the maximum field strength along the surface without considering the influence of internal operating environmental factors in the switchgear. When the thickness of insulation partition increases to 12 mm, the electric field optimization effect is optimal, and the maximum field strength along the surface can be reduced by 69.8%. When the surface coating thickness is 1 mm, the electric field optimization effect is optimal, and the maximum field strength along the surface can be reduced by 62.9%. Through simulation and experimental comparison, it is proved that the partition with optimized internal insulation structure has better electric field control effect and insulation performance.

Key words

high voltage switchgear / dielectric functional gradient / insulation partition / electric field regulation / dielectric loss

引用本文

沈海波, 卞秋野, 孙永健, 史德生, 郭振伟. 高压开关柜用介电功能梯度绝缘隔板电场调控特性分析. 绝缘材料, 2024 , 57 (9) : 97 -105 . DOI: 10.16790/j.cnki.1009-9239.im.2024.09.010

Haibo SHEN, Qiuye BIAN, Yongjian SUN, Desheng SHI, Zhenwei GUO. Analysis on electric field control characteristics of dielectric functional gradient insulation partitions for high voltage switchgear[J]. Insulating Materials, 2024 , 57 (9) : 97 -105 . DOI: 10.16790/j.cnki.1009-9239.im.2024.09.010

正文

收起

0 引言

收起

随着电力系统向超高压/特高压、大容量、交直流输变电方向发展，高压开关柜向高电压、小型化以及紧凑型方向发展，对设备电气绝缘性能的要求日趋严苛，其运行过程中绝缘系统（特别是固体绝缘）故障造成的问题也更加突出^[1-3]。传统绝缘构件的材料电导率、介电常数等无法实现连续过渡，导致局部电场容易发生畸变，引起设备内部局部放电，加快绝缘材料的老化，增大了高压开关柜出现绝缘故障的概率^[4-6]。目前高压开关柜中的绝缘隔板制备主要采用SMC材料，相较于环氧树脂而言，SMC材料绝缘性能更好且强度高、耐腐蚀，但在高压开关柜实际运行中发现，SMC绝缘隔板也会出现断裂或表面击穿的故障^[7-9]。因此研究性能优异的绝缘材料，优化绝缘装置及构件的绝缘结构，对提高高压开关柜的运行可靠性具有重要作用。

近年来，有研究将功能梯度材料（functionally graded materials，FGM）概念应用于电气领域^[10-12]，通过改变绝缘材料的介电特性（电导率/介电常数）来调控电场分布，达到缓解局部场强过大、降低闪络电压的目的^[13-15]。文献[16-18]提出了表面介电功能梯度绝缘子的概念，即不改变绝缘子几何结构的条件下，在绝缘子表面增加介电梯度层，从而能达到提升电场均匀度和降低闪络电压的目的。文献[19]分别对体梯度和表面梯度绝缘子进行了介电参数分布优化设计，对比了体梯度和表面梯度之间的优化效果并对其中影响优化效果的因素进行了分析。然而国内外的研究大多是针对介电梯度绝缘子的优化及分析^[20-21]，对介电梯度绝缘隔板电场调控特性的研究相对较少^[22-23]。

本文以高压开关柜绝缘隔板为研究对象，基于FGM调控电场分布机理建立绝缘隔板几何模型，对其电场、温度场进行仿真计算。研究改善电场分布不均匀的两种方案，一种是通过改变绝缘隔板厚度以及介电常数上限来优化内部绝缘结构，一种是通过改变表面涂层厚度以及表面电导率来优化表面绝缘结构，对比分析两种方案对绝缘隔板电场分布的调控效果。在此基础上制作出两种绝缘隔板的试样，并通过试验的方法分析对比其介质损耗特性。

1 介电功能梯度绝缘隔板调控电场分布机理分析及模型建立

收起

1.1 功能梯度材料调控电场分布机理分析

按照调控的介电参数，可将FGM分为两种类型：介电常数FGM（ε-FGM）和电导率FGM（γ-FGM），通过高斯定理等可以推导出ε-FGM调控电场分布的机理。以图1中的绝缘隔板为例，施加实际工频电压和雷击电压，在不考虑电导影响的前提下，将介质电场设为静电场。

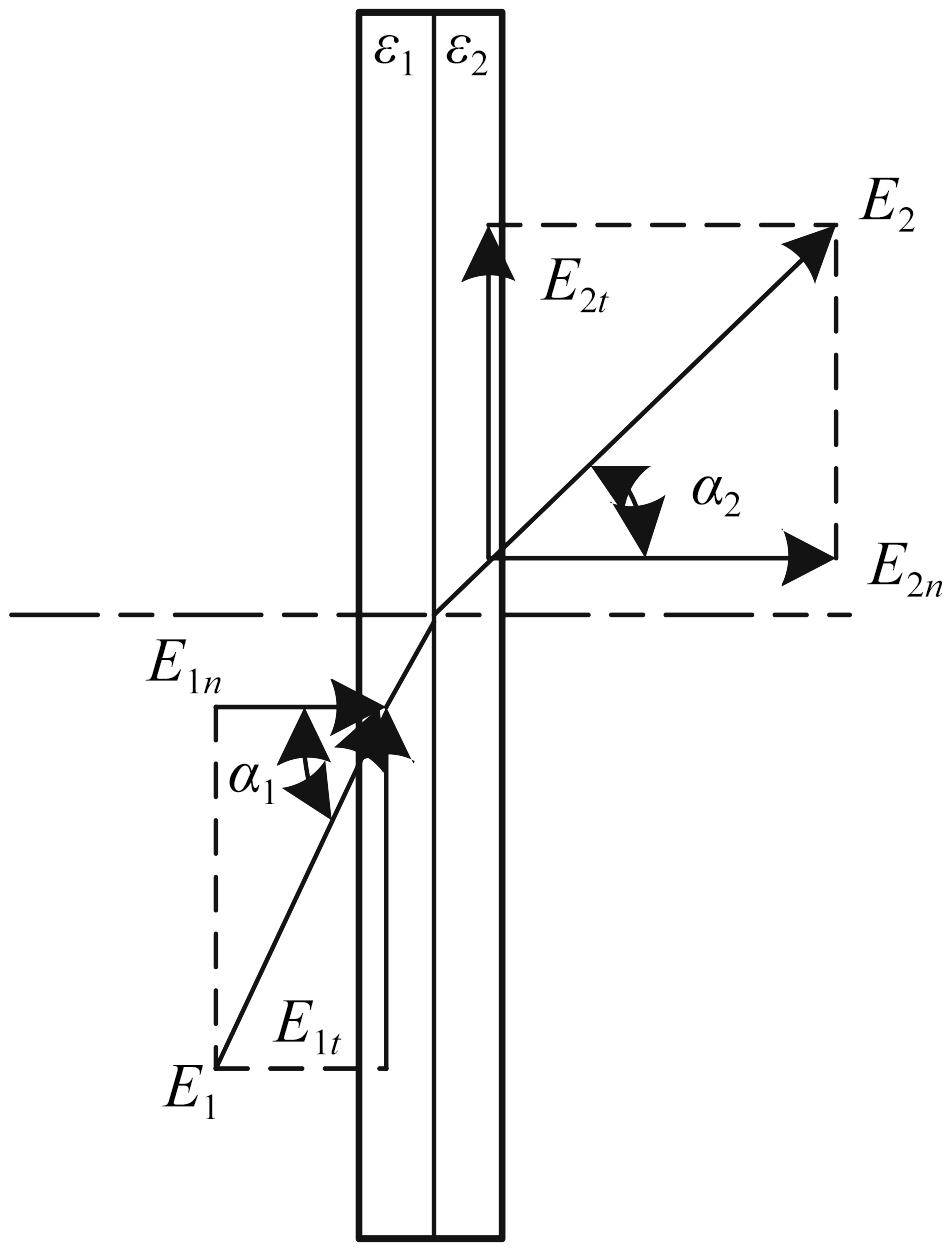

图1中，ε₁和ε₂分别为介质1和介质2的介电常数；E₁和E₂分别为介质1和介质2的电场强度；α₁为E₁与分界面垂线的夹角；α₂为E₂与分界面垂线的夹角。由于介质分界面上不存在自由电荷，则分界面两侧电通密度D的法向分量连续，分界面两侧电场强度E的切向分量连续^[24]，可得式（1）～（2）。

D 2 n = D 1 n

（1）

E 1 t = E 2 t

（2）

式（1）～（2）中：D₁_n、D₂_n为分界面两侧电通密度D的法向分量；E₁_t、E₂_t为分界面两侧电场强度E的切向分量。

D₁、D₂分别为介质分界面两侧的电通密度，由于D₁＝ε₁E₁和D₂＝ε₂E₂，根据式（1）、式（2）可以得到E₁sinα₁＝E₂sinα₂、ε₁E₁cosα₁＝ε₂E₂cosα₂，两式相除，可得式（3）。

t a n α 1 t a n α 2 = ε 1 ε 2

（3）

因此当绝缘隔板和空气的分界面不与电极表面垂直时，位于介质交界面与电极表面夹角<90°的一侧，介电常数较小的介质中等位线出现压缩现象，场强升高。

可以通过控制绝缘隔板的介电常数梯度分布来调控电场分布，绝缘隔板的介电常数分布可通过调节不同介电常数叠层（d₁、d₂、…、d_i）的介电常数来实现。在由i层电介质叠层制备出的长方体中，施加交流电压U，在隔板表面分得的最大场强如式（4）所示。

E i, m a x = U ⋅ ε i d i

（4）

式（4）中：d_i为第i层叠层的厚度；ε_i为第i层绝缘隔板的介电常数；E_i_,ma_x为第i层电介质叠层制备的长方体的表面最大场强。

因此，调控电介质径向介电常数分布可以实现对整个绝缘隔板沿面电场分布的优化。在电场强度大的区域采用高介电常数的电介质，在电场强度小的区域采用低介电常数的电介质，使场强分布更加均匀。

1.2 建立高压开关柜绝缘隔板几何模型

以10 kV高压开关柜为例，在实际开关柜中，母线室结构复杂，柜体上绝缘子的安装孔、穿墙套管等结构剖分计算难度大，但对计算结果影响不大可以忽略不计，因此建立简化的10 kV高压开关柜母线室模型，如图2所示。

对母线室几何模型设定电场计算的边界条件，由于母排正常运行工况下电压幅值为14.1 kV，将ABC相母排电压分别设置为0、14.1 kV、0，开关柜外壳设置为接地。剩下的所有内部边界设置为连续，其余外部边界设置为电绝缘。

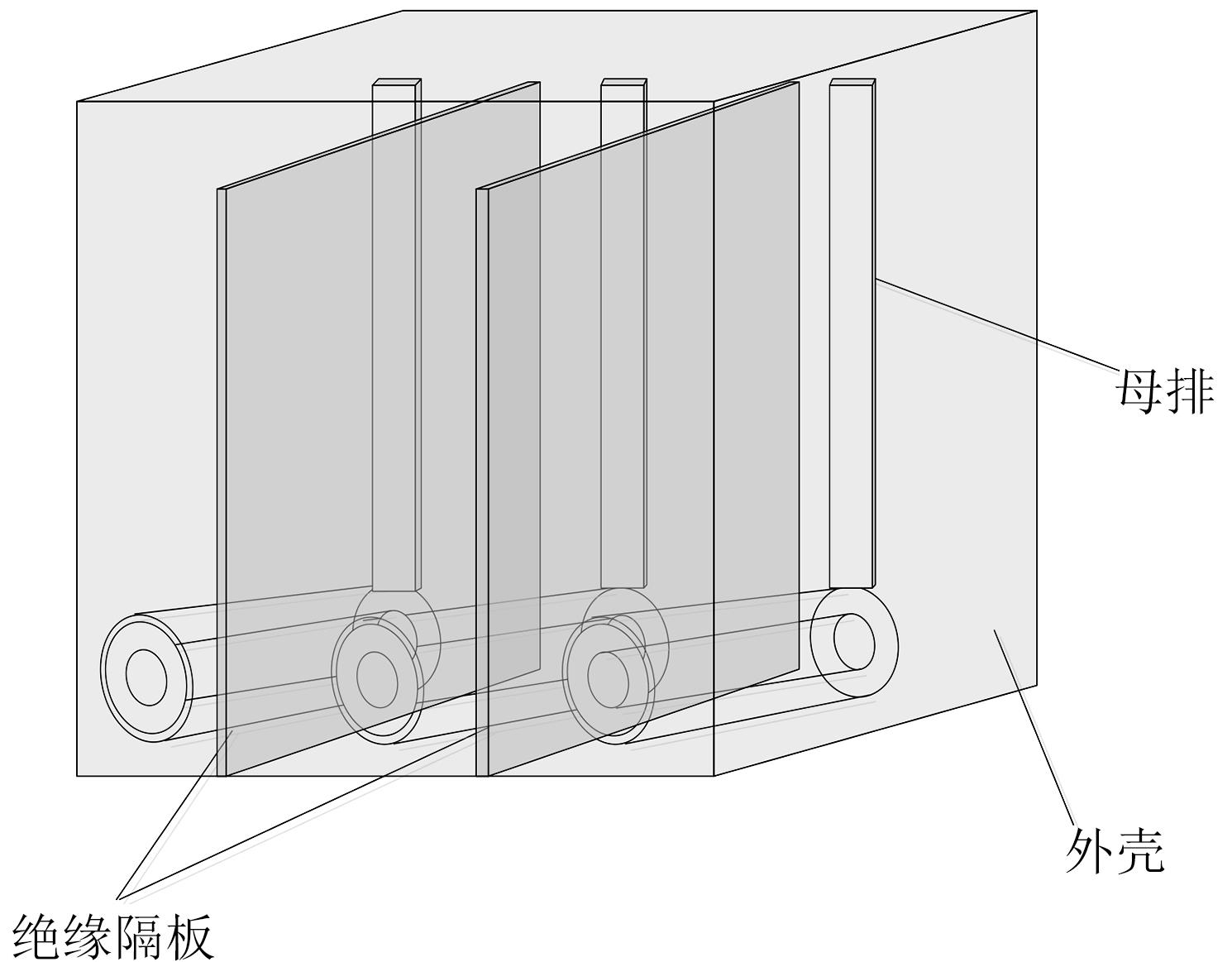

本文对绝缘隔板的优化提出了内部绝缘结构优化和表面绝缘结构优化两种方案，以10 kV高压开关柜母线室中的绝缘隔板为对象展开研究。将绝缘隔板简化为长方形薄板，建立几何仿真模型如图3所示，整个模型置于空气中（介电常数为1），传统的绝缘隔板相对介电常数ε是均匀的，其值设为5。

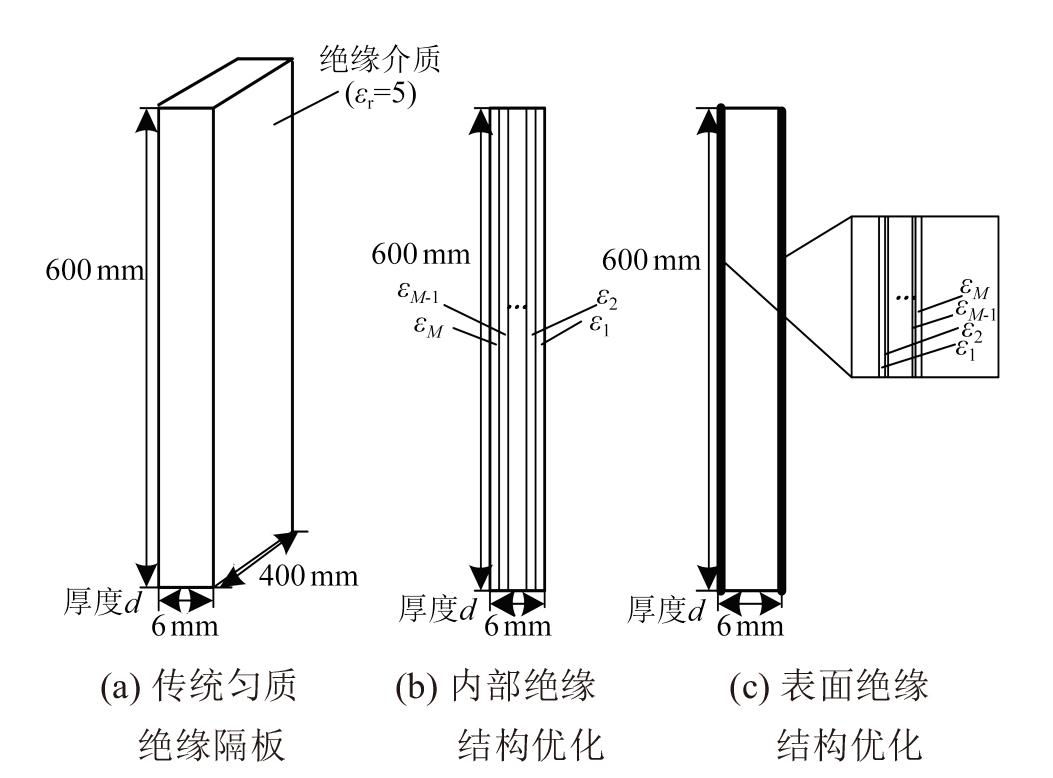

图3(a)为传统的匀质绝缘隔板模型，长、宽、高分别为400、6、600 mm。在绝缘隔板内部绝缘结构优化中，采用叠层制备的方法将绝缘隔板均匀分为M个等厚度的叠层，每层的介电常数为ε₁，…，ε_M，如图3(b)所示。在绝缘隔板表面绝缘结构优化中，绝缘隔板左右两面都增加一层涂层，将其均匀分为M个等厚度、平行于隔板的叠层，每层的相对介电常数为ε₁，…，ε_M，如图3(c)所示。在优化过程中，每层的介电常数是一定的。

2 绝缘隔板内部绝缘结构优化效果分析

收起

2.1 相对介电常数对电场调控的优化效果分析

材料的介电常数是影响绝缘隔板电场分布的重要因素，一般来说材料的介电常数都是不变的，但是利用叠层制备的方法可以改变材料的介电常数上限值。设绝缘隔板厚度d=6 mm，介电常数下限为5，令相对介电常数上限ε_rmax变化范围为5～200。通过比较绝缘隔板表面最大场强E_max的大小来反映电场调控的效果，仿真结果如图4所示，图中ε_rmax=5对应优化前的传统绝缘隔板，此时绝缘隔板表面最大场强为6.27 kV/mm。由图4可知，相对介电常数上限ε_rmax的值越大，绝缘隔板表面最大场强E_max越小。当ε_rmax=20时，E_max降为3.56 kV/mm，比优化前降低了41.7%；当ε_rmax=50时，E_max降为2.86 kV/mm，比优化前降低了54.3%；继续增加ε_rmax的值到100时，E_max降为2.32 kV/mm，比优化前降低了62.9%，而且接近优化阈值，继续增加ε_rmax的值，E_max不再大幅降低。总之，增大相对介电常数对绝缘隔板的电场分布具有显著的优化效果。

2.2 绝缘隔板厚度对电场调控的优化效果分析

绝缘隔板厚度是优化梯度绝缘及调控电场分布的影响因素之一，通过增加叠层厚度来增加绝缘隔板厚度，分析隔板厚度对其电场分布的影响。保持介电常数下限为5，介电常数上限为100，叠层数为13，初始厚度设为6 mm，逐渐增加叠层的厚度到16 mm，仿真结果如图5所示。图中d=6 mm对应优化前的传统匀质绝缘隔板，此时绝缘隔板表面最大场强为6.27 kV/mm。

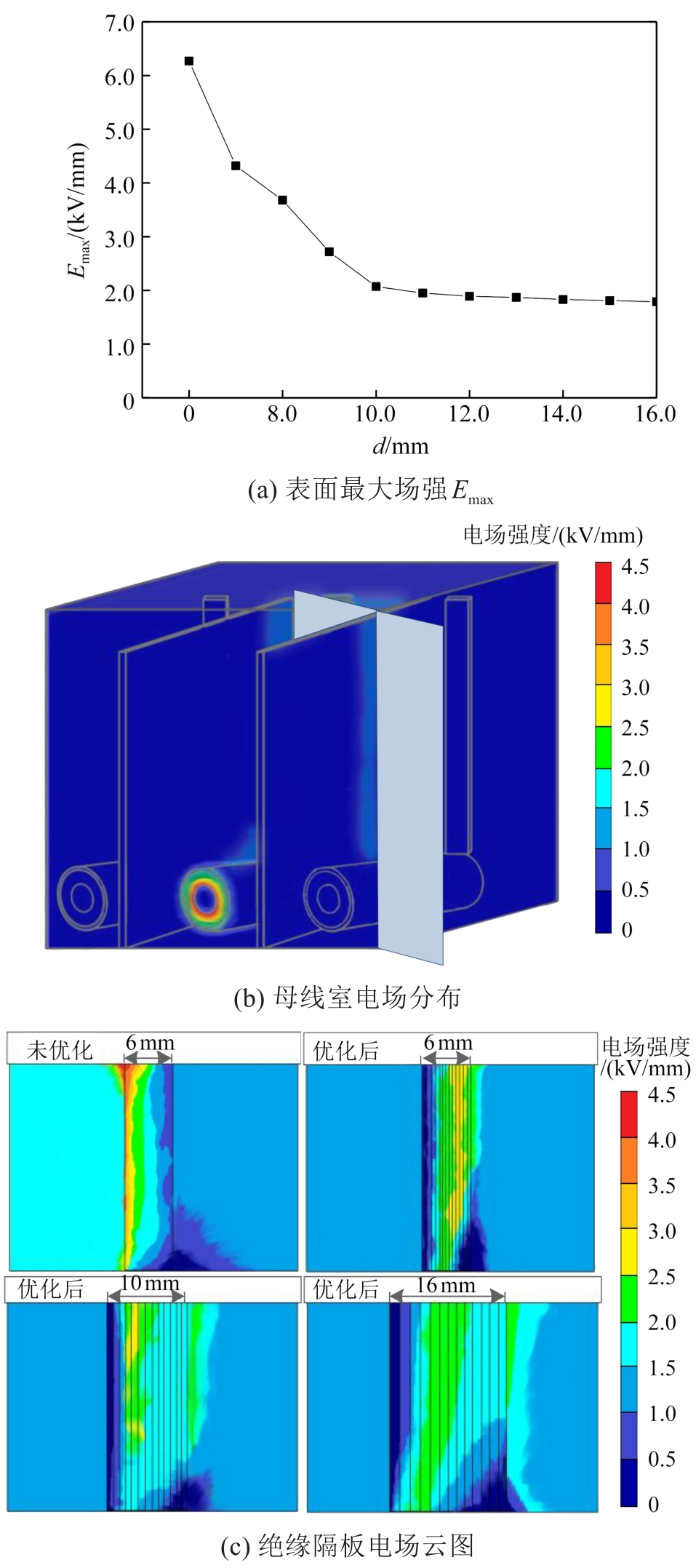

由图5(a)可以看出，当绝缘隔板厚度d逐渐增加时，绝缘隔板的表面最大场强E_max逐渐降低。当d=10 mm时，E_max已降至2.07 kV/mm，与优化前相比降低了66.9%，具有明显的优化效果；当d=12 mm时，表面最大场强E_max降为1.89 kV/mm，与优化前相比降低了69.8%，并且逐渐接近阈值，继续增加厚度d，E_max不再大幅降低。

图5(b)为绝缘隔板优化前的开关柜母线室电场分布图，由图可知，靠近触头盒区域和母排区域的绝缘隔板电场分布较集中，图5(c)为图5(b)中切面所在位置的绝缘隔板截面电场云图，可以更好地观察到绝缘隔板上的电场分布。由图5(c)可知，不同介电常数材料交界处的电场强度会升高。这是由于不同材料分界面处的电位移矢量是连续的，而材料交界处的介电常数会产生突变，导致此处的电场出现畸变。当不同介质厚度增加时，分界面处的电场畸变现象会被抑制。此外，由图5(c)可知，绝缘隔板电场分布的均匀程度随隔板厚度d的增加而提高。

2.3 绝缘隔板厚度和相对介电常数上限对电场优化的综合影响

2.1节和2.2节分别研究了相对介电常数上限和绝缘隔板厚度对电场调控效果的影响，但两个因素对电场的优化效果会互相影响，因此使ε_rmax和d两个因素同时改变，研究其对绝缘隔板电场优化的综合影响，仿真结果如图6所示。

由图6可知，从表面最大场强E_max的下降效果来看，随着一个因素ε_rmax（或d）的值增加，若要达到更显著的优化效果，另一个因素d（或ε_rmax）的值也要相应增加；当ε_rmax和d两个因素同时改变时，E_max的下降速度比改变单个因素时更快。

3 绝缘隔板表面绝缘结构优化效果分析

收起

3.1 绝缘隔板表面涂层厚度对电场调控的优化效果分析

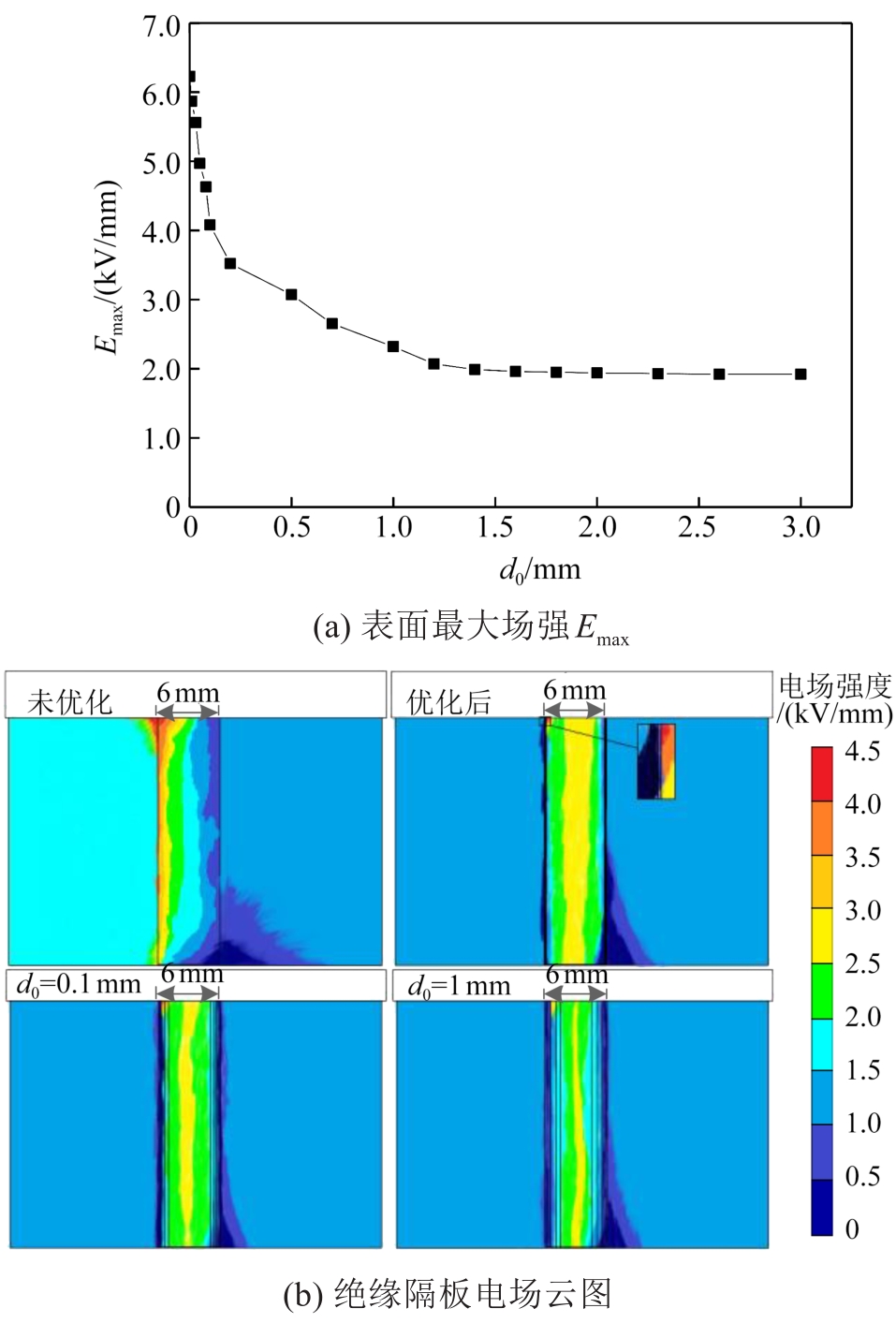

表面涂层厚度d₀是影响电场调控优化效果的一个关键因素。本文通过增加表面涂层叠层厚度来改变绝缘隔板表面涂层厚度d₀（范围为0.01～ 3 mm，占绝缘隔板厚度d的0.3%～100%），设相对介电常数下限为5，上限ε_rmax为100，通过仿真计算分析表面涂层厚度d₀对电场的优化效果，结果如图7所示。

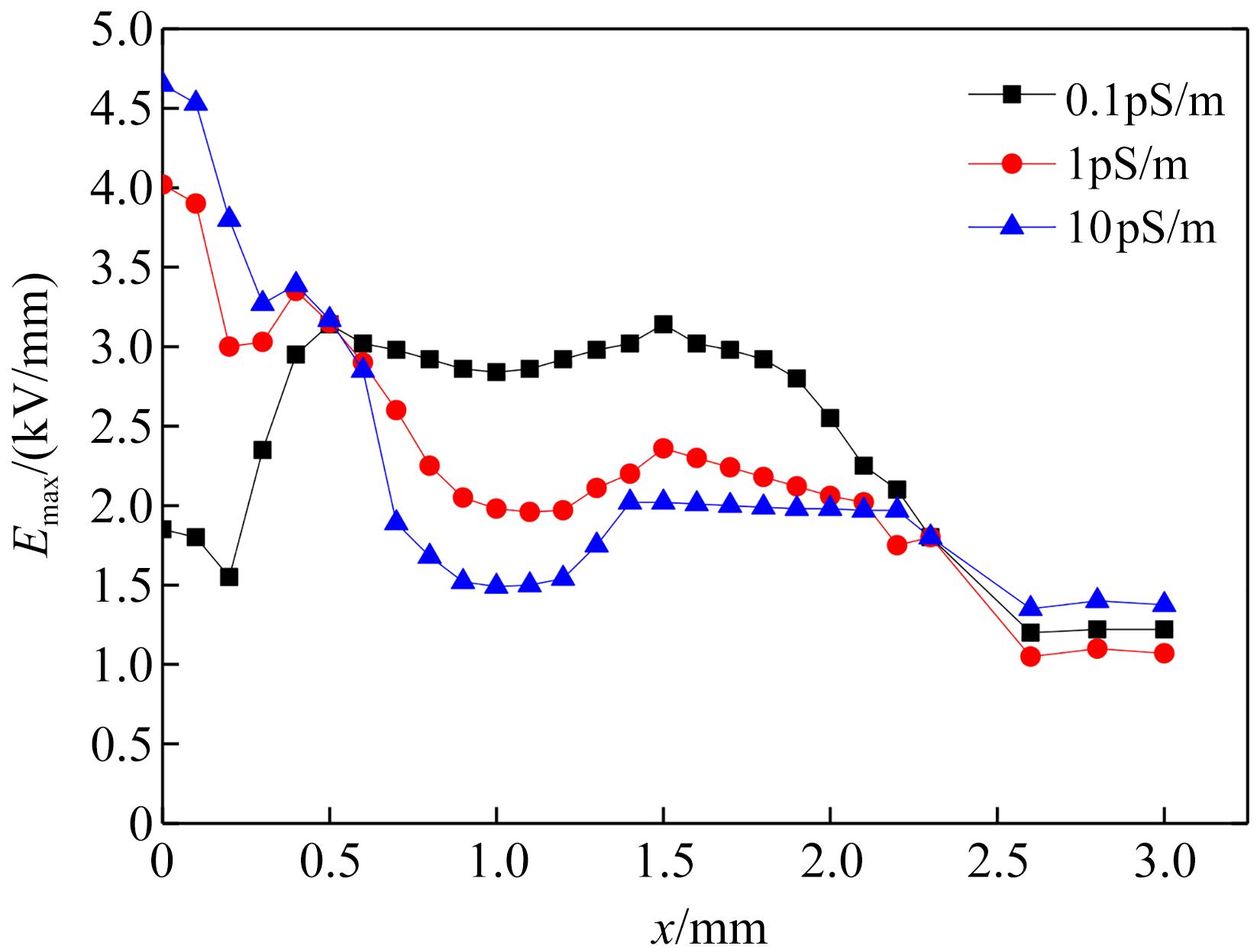

从图7(a)可以看出，表面涂层厚度d₀越大（与绝缘隔板厚度的比值越大），绝缘隔板表面最大场强越小。当d₀=0.01 mm（占隔板厚度的0.3%）时，优化后的绝缘隔板表面最大场强为5.87 kV/mm，比优化前降低了5.7%；当d₀=0.1 mm（占隔板厚度的3%）时，表面最大场强为4.08 kV/mm，比优化前降低了34.5%；当d₀=1 mm（占隔板厚度的30%）时，表面最大场强为2.32 kV/mm，比优化前降低了62.9%，并逐渐达到饱和；随着涂层厚度d₀的继续增加，表面最大场强不再明显减小。

由图7(b)可知，与内部绝缘结构优化相似，表面绝缘结构优化的叠层分界面处也会出现电场增强现象，但随着表面涂层厚度的增加，该现象会得到抑制，且绝缘隔板电场分布的均匀程度也有所提高。

3.2 表面电导率对电场调控的优化效果分析

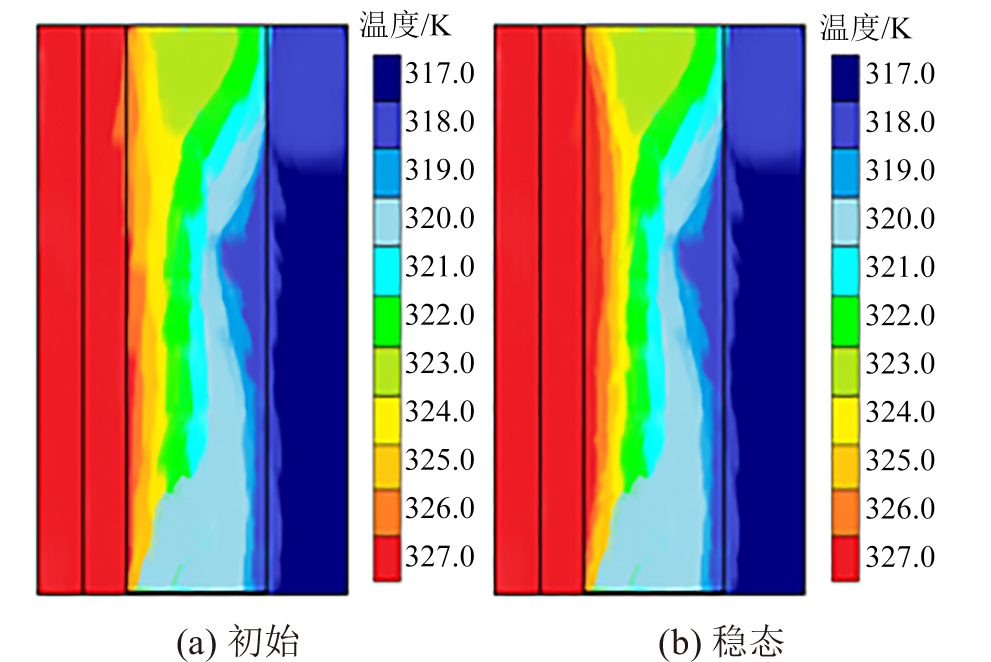

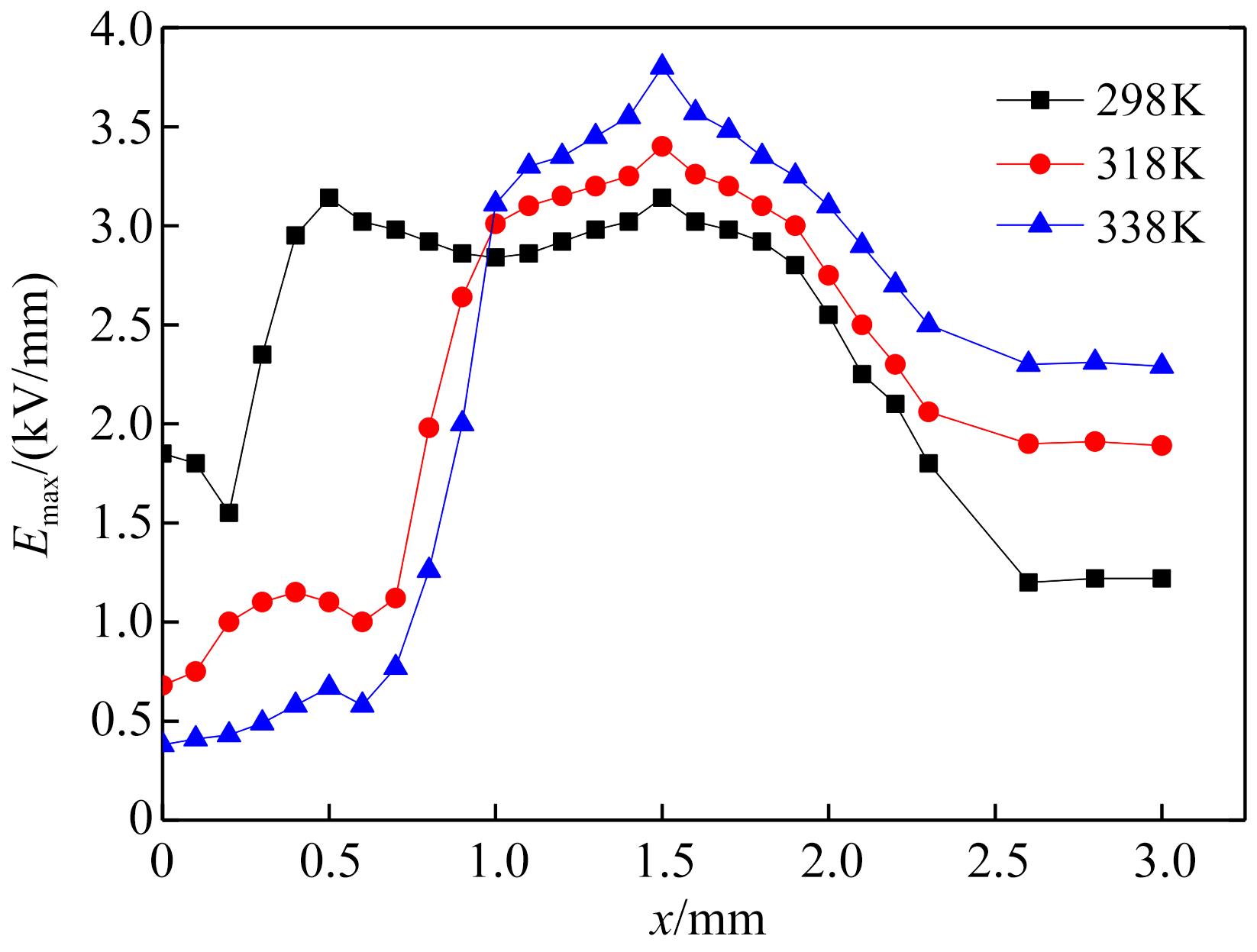

高压开关柜中绝缘隔板的表面电导率也是影响其电场分布的主要因素。由于表面电导率受温度的影响较大，本文在室温298 K的条件下，考虑热传导、热辐射和热对流3种传热过程对绝缘隔板进行温度场分布仿真计算。图8为在室温298 K下加压使元件初始发热和达到稳态时绝缘隔板内部及周围的温度分布，可以看出隔板上有明显的温度差。电导率会随温度升高而增大，不同温度梯度会影响绝缘隔板的沿面电场分布。

本节对绝缘隔板进行表面涂层，先对传统绝缘隔板表面进行打磨处理，然后将环氧树脂纳米复合涂层涂覆在绝缘隔板表面，以达到提高表面电导率和均匀场强的目的。控制相对介电常数上限ε_rmax为100，下限ε_rmin为5，初始厚度d设为6 mm，表面涂层厚度d₀为1 mm，x为沿面距离，通过改变其表面电导率来改善沿面电场分布。在室温298 K条件下不同电导率的绝缘隔板沿面电场分布如图9所示。由图9可以看出，在x小于0.5 mm时，绝缘隔板的表面电导率为0.1 pS/m时，其沿面最大场强最小，且与表面电导率为1 pS/m、10 pS/m时相比场强分布更加均匀。考虑温度对表面电导率的影响，保持表面电导率为0.1 pS/m时，在不同环境温度下绝缘隔板的沿面电场分布如图10所示。由图10可以看出，表面电导率受温度影响明显，环境温度越高，绝缘隔板的沿面最大场强越高，电场分布越不均匀，可调控性差。

3.3 绝缘隔板表面涂层厚度和表面电导率对电场优化的综合影响

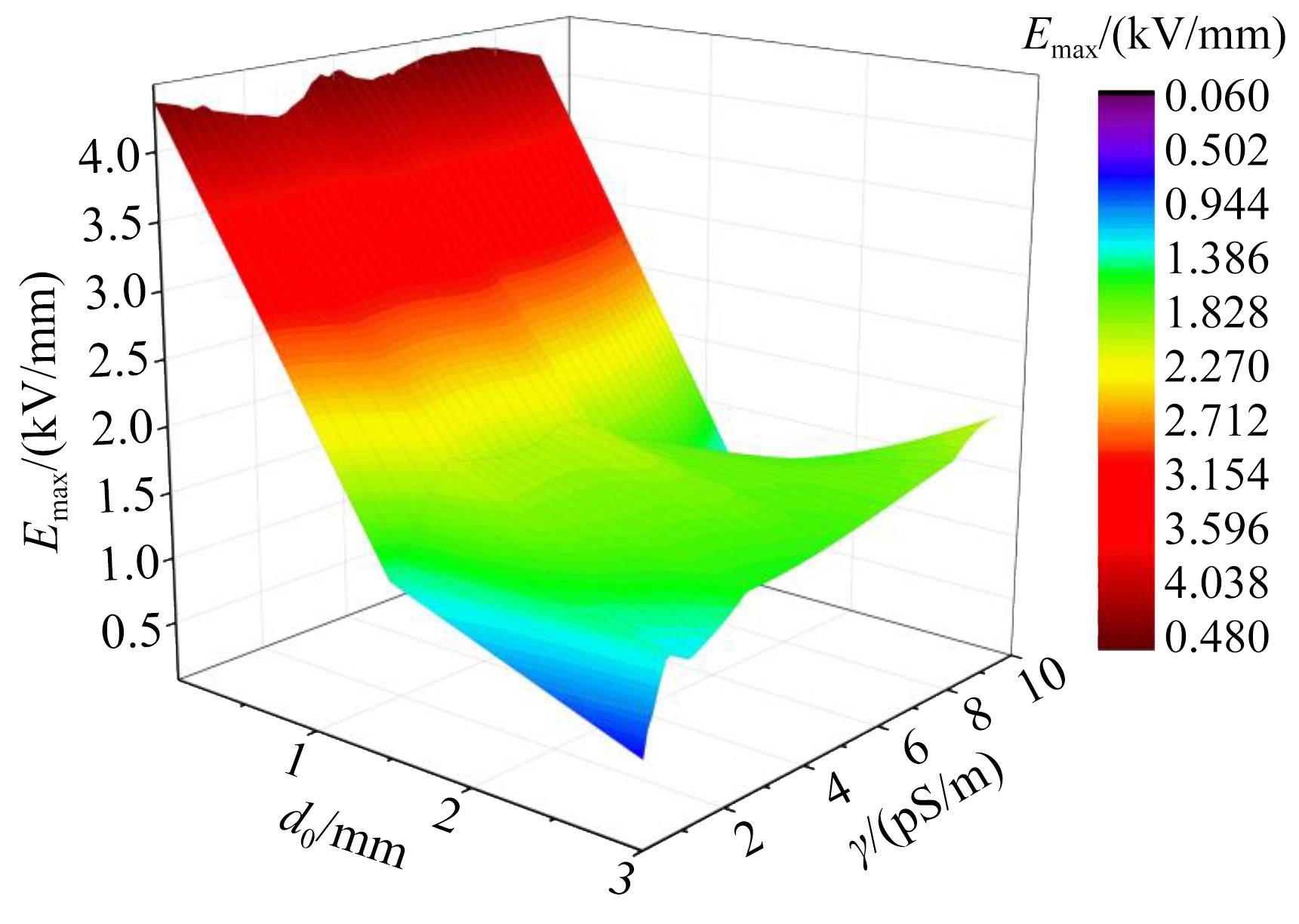

由上文分析可知，改变绝缘隔板表面涂层厚度d₀和表面电导率γ都会影响绝缘隔板表面电场的优化效果，其中电导率γ对电场分布的优化效果受温度影响明显，可调控性差。考虑到这两个因素对优化效果的影响会相互制约，综合考虑γ和d₀对绝缘隔板表面电场优化的影响，仿真结果如图11所示。由图11可知，在电导率γ和涂层厚度d₀同时变化时，表面最大场强变化主要受涂层厚度d₀的影响，随着d₀的增加，表面最大场强逐渐减小，达到饱和阈值之后E_max下降幅度大幅减小。

4 绝缘隔板内部绝缘结构优化与表面绝缘结构优化的仿真及试验对比

收起

4.1 电场调控效果仿真分析

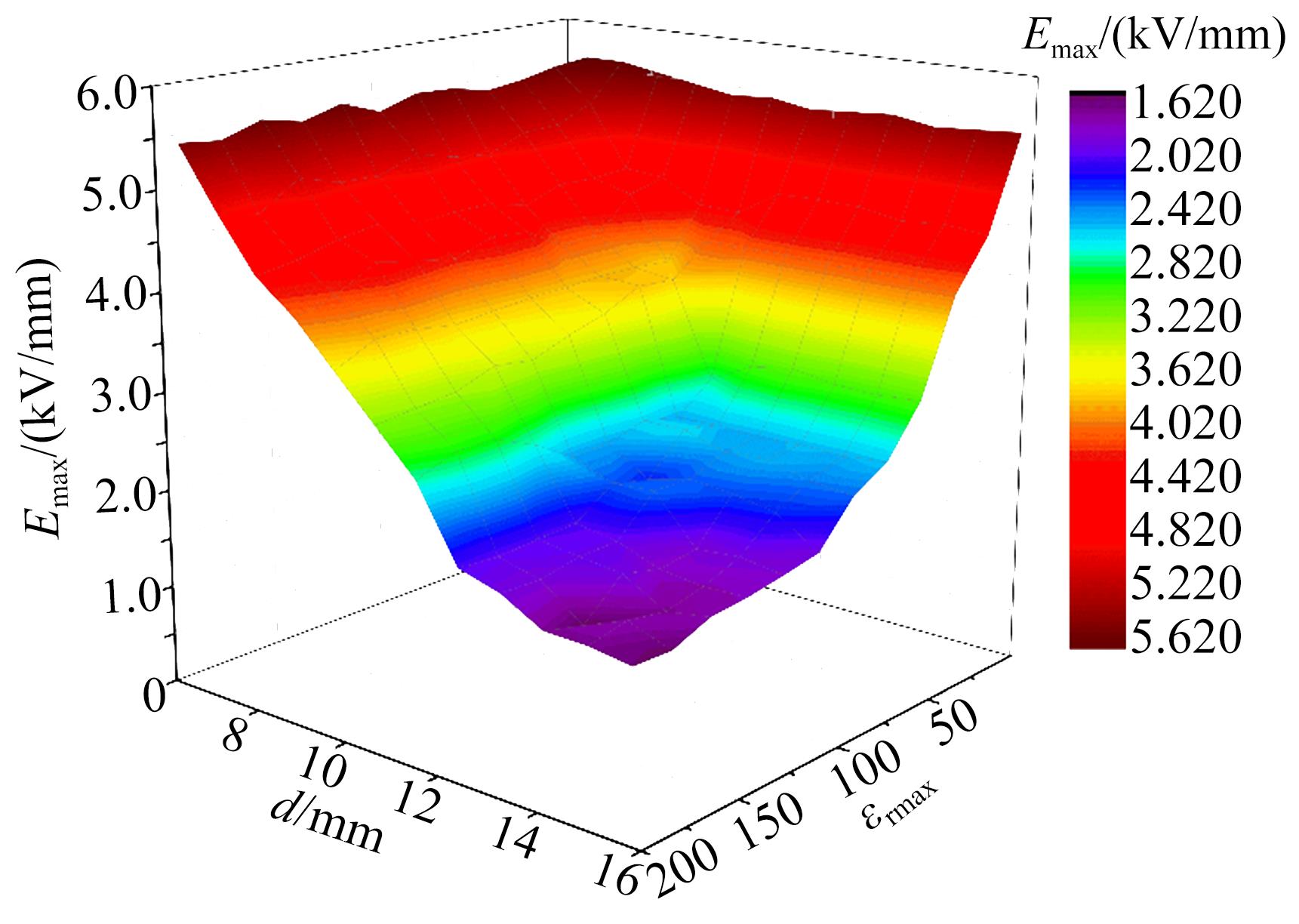

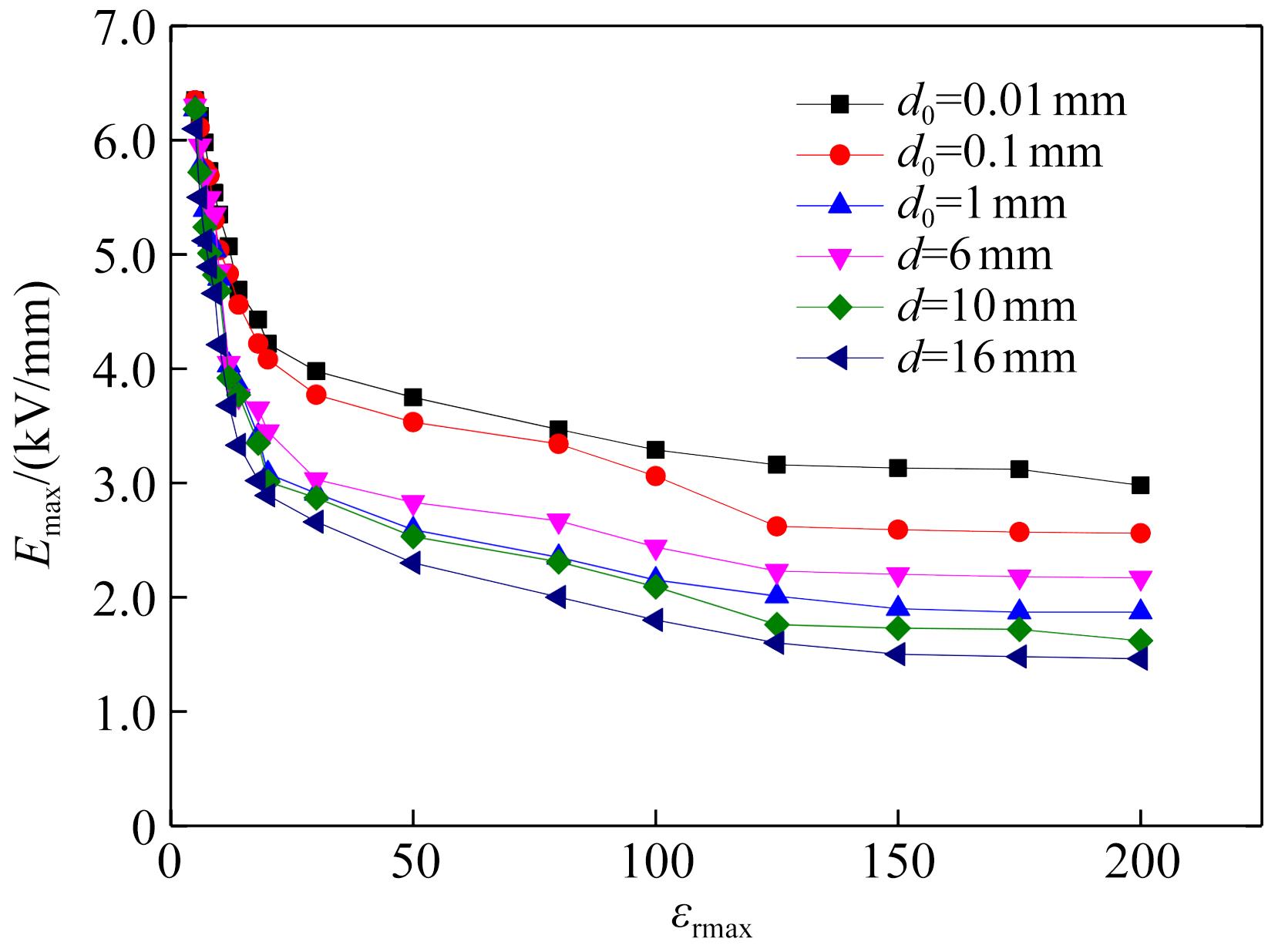

本节对绝缘隔板内部绝缘结构及表面绝缘结构的电场优化效果进行对比分析，研究两种方案调控电场效果的差异。将ε_rmax控制在5～200，改变绝缘隔板厚度d以及表面涂层厚度d₀，对比分析两者对电场优化效果的差异，结果如图12所示。

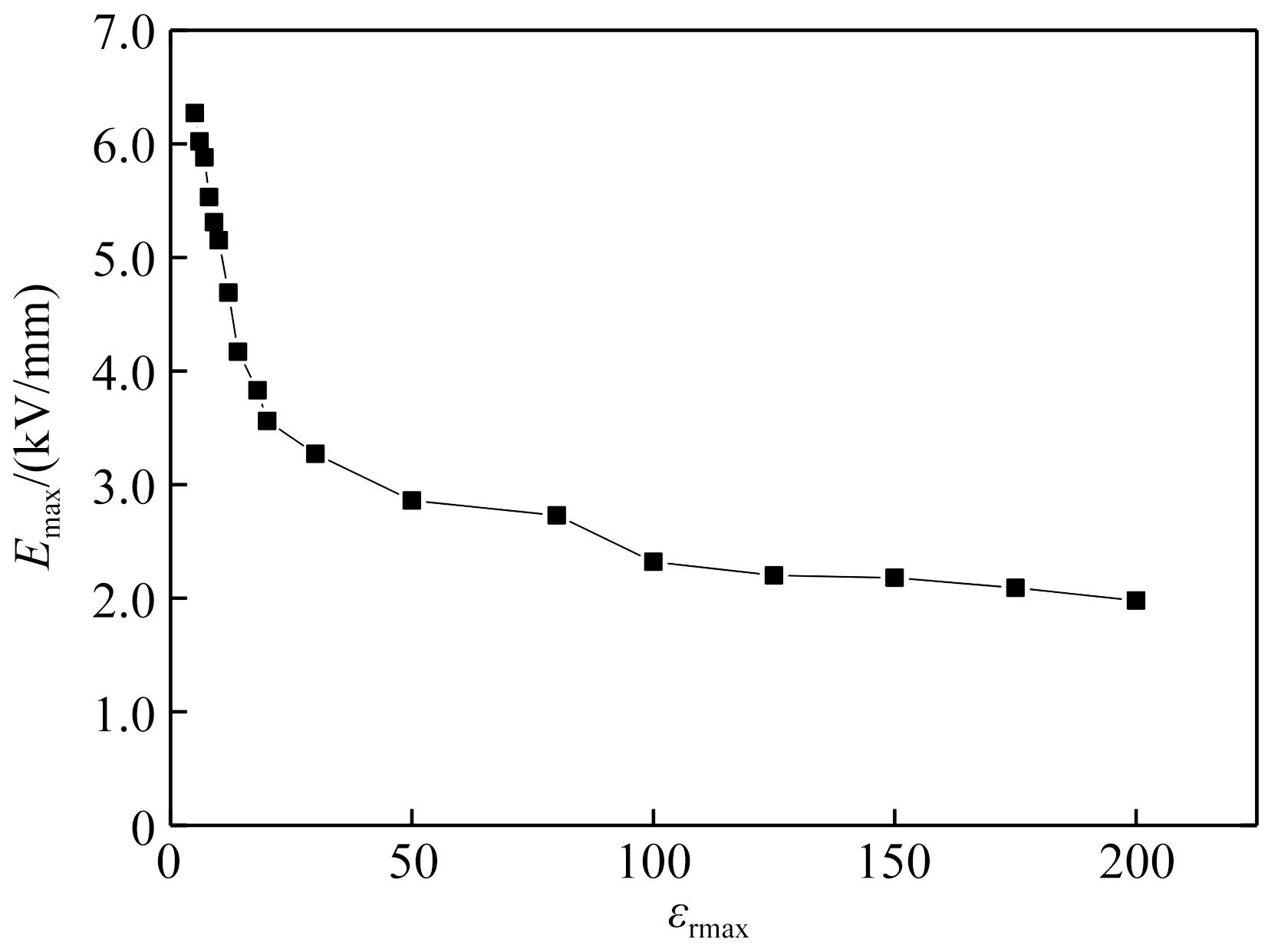

由图12可知，随着ε_rmax的改变，可以发现：①当ε_rmax<10时，内部绝缘结构优化后绝缘隔板的表面最大场强E_max均大于4.68 kV/mm，具有明显的优化效果；②ε_rmax取值在10～100范围内时，E_max最高为4.68 kV/mm，最低可达到2.09 kV/mm，且E_max的降低速率逐渐减慢；③ε_rmax>100时，两种方案调控电场的效果趋于最优，随着ε_rmax的增加，E_max不再明显降低。

从图12还可以看出，随着绝缘隔板厚度d和表面涂层厚度d₀的改变，可以发现：①当d>10 mm时，不管ε_rmax取何值，改变内部绝缘结构的E_max都小于改变表面绝缘结构的E_max；②当ε_rmax取值在10～100范围内时，如果表面涂层厚度d₀>0.1 mm，则两者的E_max差异较小，当表面涂层厚度d₀<0.1 mm时，内部绝缘结构优化效果大于表面绝缘结构优化效果，两者的E_max差异较大。

考虑到在高湿度环境中，空气中的水分子在电场的作用下会发生极化，改变原有的电场分布，使绝缘隔板的绝缘性能受到一定程度的影响。选取d=12 mm的绝缘隔板和d₀=1 mm的绝缘隔板，设相对介电常数下限为5，上限ε_rmax为100，研究改变环境湿度对最大击穿场强的影响，结果如图13所示。

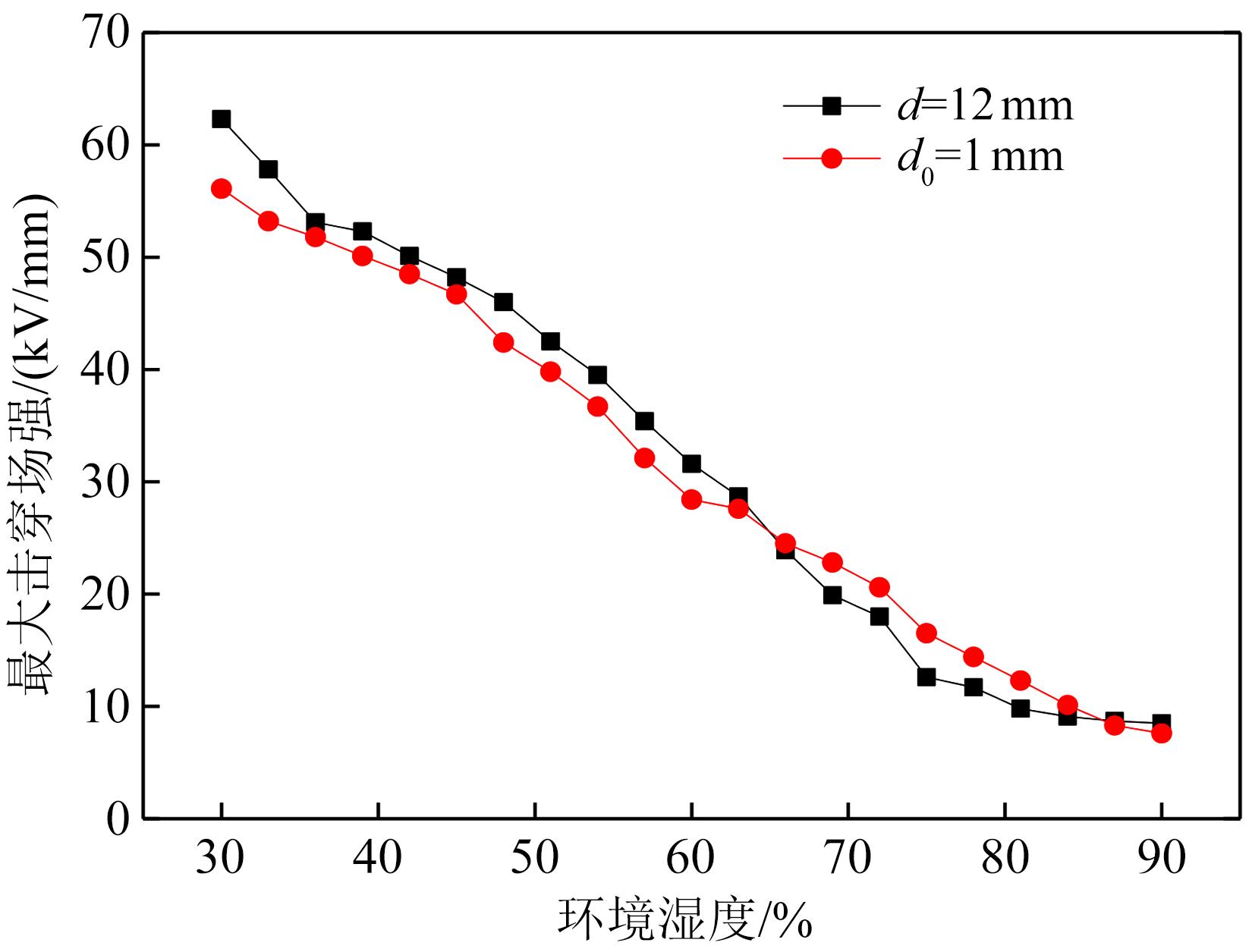

由图13可知，两种绝缘隔板的最大击穿场强随环境湿度增大而降低，环境湿度为90%时，d=12 mm的绝缘隔板和d₀=1 mm的绝缘隔板最大击穿场强相比环境湿度为30%时分别降低了86.3%和86.5%，在高湿度环境下其绝缘性能相近。

4.2 介质损耗特性试验分析

以仿真得到的最优数据为依据制作出试样A（内部绝缘结构优化）和B（表面绝缘结构优化），A试样的相对介电常数上限ε_rmax=23.2（绝缘隔板厚度d=12 mm），B试样的相对介电常数上限ε_rmax=37.4（涂层厚度d₀=1 mm）。对两种试样进行烘干并用无水乙醇擦拭后再进行宽频介电谱试验，测试温度为20～80℃，频率为10^-1～10⁶ Hz，测试过程中在试样最中间处取样，结果如图14～15所示。

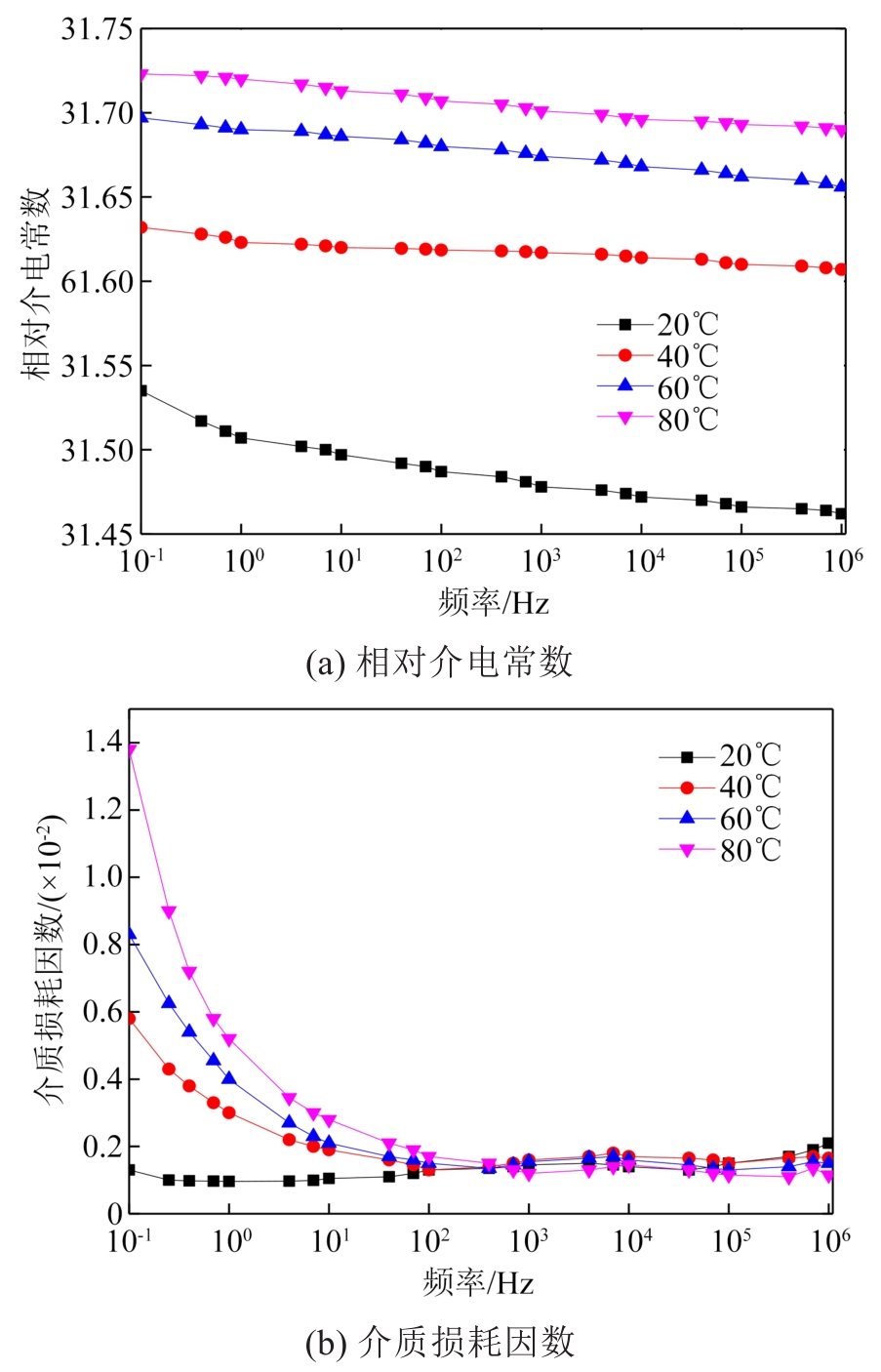

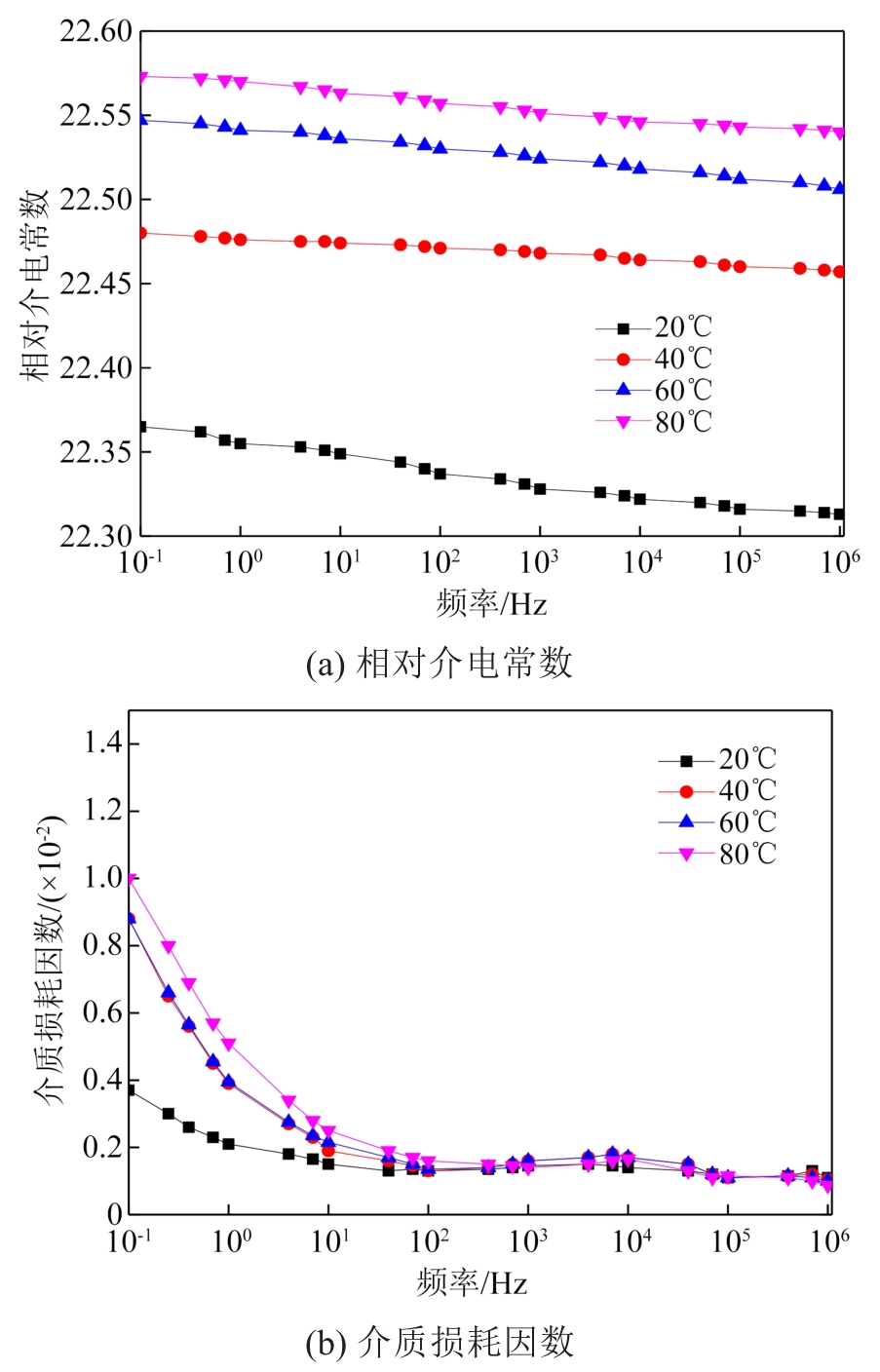

由图14(a)、图15(a)可知，绝缘隔板A、B试样的相对介电常数ε_r随着温度的升高而增大。同时ε_r随着频率的升高而减小，但减小幅度不大。B试样的ε_r大于A试样，随温度和频率的变化，两者ε_r的变化趋势基本一致。

由图14(b)、图15(b)可知，绝缘隔板A、B试样的介质损耗因数tanδ均在频率低时较大，且随温度的升高而增大，随频率升高而减小。当频率<10 Hz时，tanδ受温度影响较大，且随频率的升高tanδ减小的速率相对较快。当频率为10²～10⁵ Hz时，温度和频率变化时，tanδ几乎不变且有一个不明显的损耗峰。绝缘隔板A、B试样的tanδ随温度和频率升高的变化趋势一致，但随温度升高B试样tanδ增大的幅度相对A试样较大，且当频率升高时，tanδ减小的速率快。

5 结论

收起

本文基于FGM调控电场分布机理，对高压开关柜绝缘隔板模型进行了内部和表面绝缘结构优化，对比分析了电场调控优化效果，得到如下结论：

（1）相比于传统的匀质绝缘隔板，改变内部绝缘结构的介电梯度绝缘隔板表面最大场强E_max最大可降低69.8%（此时绝缘隔板厚度为12 mm），改变表面绝缘结构的介电梯度绝缘隔板E_max最大可降低62.9%（此时表面涂层厚度为1 mm），使电场分布更加均匀。在相同湿度环境条件下，两者绝缘性能相近。

（2）对绝缘隔板电场分布优化起关键作用的因素为绝缘隔板厚度d、介电常数上限ε_rmax和表面涂层厚度d₀。随着d、ε_rmax或d₀的增大，绝缘隔板的表面最大场强E_max会逐渐减小，并在达到一定阈值后趋于饱和。

（3）与表面绝缘结构优化方案相比，内部绝缘结构优化方案的电场调控效果更为明显。通过改变表面绝缘结构调控电场分布，当涂层厚度d₀>0.1 mm时，表面绝缘结构优化与内部绝缘结构优化电场调控效果差异较小；而当涂层厚度d₀<0.1 mm时，表面绝缘结构优化与内部绝缘结构优化电场调控效果差距较大。

（4）本文依据仿真计算所得结论制作出绝缘隔板试样，并进行了介质损耗特性分析，试验结果表明采用内部绝缘结构优化方案的绝缘隔板性能更优。

从实际生产的角度，选择改变绝缘隔板厚度d、介电常数上限ε_rmax还是表面涂层厚度d₀，需要综合考虑多方面因素确定，例如制作工艺、材料特性、力学特性等。此外，选择改变绝缘隔板内部结构还是增加表面涂层优化电场均匀程度，也要考虑具体的实际应用决定。

基金

收起

国网山东省电力公司科技项目资助，“应用于高盐雾环境的高压开关柜绝缘件制备技术研究”(520616230006)
