应用于复合材料诊断的声发射检测技术综述

PDF下载

刘文婷 ¹ , 杨建青 ² , 陆燕燕 ² , 周志文 ² , 郭金龙 ² , 姚磊 ² , 杜怡君 ³ , 张楚岩 ¹

绝缘材料 | 综述 2024,57(6): 9-16

收起

绝缘材料 | 综述 2024, 57(6): 9-16

应用于复合材料诊断的声发射检测技术综述

全屏

刘文婷¹, 杨建青², 陆燕燕², 周志文², 郭金龙², 姚磊², 杜怡君³, 张楚岩¹

作者信息

¹中国地质大学（北京）信息工程学院，北京 100083

²国网新疆综合能源服务有限公司，新疆乌鲁木齐 830011

³国网中国电力科学研究院有限公司，北京 100192

刘文婷（1999-），女（汉族），新疆克拉玛依人，硕士生，主要从事高电压与绝缘技术的研究。

通讯作者:

张楚岩（1986-），男（汉族），江苏扬州人，副教授，主要从事高电压与绝缘技术、电工装备与材料、智能电网技术等的研究。

Review of acoustic emission detection techniques applied to composite material diagnosis

Wenting LIU¹, Jianqing YANG², Yanyan LU², Zhiwen ZHOU², Jinlong GUO², Lei YAO², Yijun DU³, Chuyan ZHANG¹

Affiliations

¹College of Information Engineering, China University of Geosciences (Beijing), Beijing 100083, China

²Xinjiang Integrated Energy Service Co., Ltd., Urumqi 830011, China

³State Grid China Electric Power Research Institute, Beijing 100192, China

出版时间: 2024-06-20 doi: 10.16790/j.cnki.1009-9239.im.2024.06.002

文章导航

摘要

收起

在复合材料损伤机理的研究中，声发射（AE）作为一种无损检测技术，以其高精度、实时性、对几何形状不敏感以及广泛的应用前景等特点，获得了优异的应用效果。本文综述了声发射技术在研究复合材料损伤机理方面的分析方法和应用现状，对声发射技术在复合材料损伤机制研究中的优点和缺点进行了全面阐述，同时对需要迫切解决的关键技术进行了探讨，并对其在复合材料领域的应用前景进行了展望。

关键词

复合材料 / 绝缘材料 / 损伤诊断 / 声发射检测技术

Abstract

收起

In the study of damage mechanisms of composite materials, acoustic emission (AE), as a nondestructive testing technique, has gained excellent application results due to its high accuracy, real-time performance, insensitivity to geometry, and wide application prospects. In this paper, the analytical methods and application status of acoustic emission technology on damage mechanism of composite materials were summarized, the advantages and disadvantages of acoustic emission technology in the study of damage mechanism of composite materials were comprehensively elaborated, and the key technologies that need to be solved urgently were also explored, and the prospects of its application in the field of composite materials were envisioned.

Key words

composite materials / insulating materials / damage diagnosis / acoustic emission detection technology

引用本文

刘文婷, 杨建青, 陆燕燕, 周志文, 郭金龙, 姚磊, 杜怡君, 张楚岩. 应用于复合材料诊断的声发射检测技术综述. 绝缘材料, 2024 , 57 (6) : 9 -16 . DOI: 10.16790/j.cnki.1009-9239.im.2024.06.002

Wenting LIU, Jianqing YANG, Yanyan LU, Zhiwen ZHOU, Jinlong GUO, Lei YAO, Yijun DU, Chuyan ZHANG. Review of acoustic emission detection techniques applied to composite material diagnosis[J]. Insulating Materials, 2024 , 57 (6) : 9 -16 . DOI: 10.16790/j.cnki.1009-9239.im.2024.06.002

正文

收起

0 引言

收起

在航空航天、船舶、民用产品等工程结构领域，复合材料以其出色的比强度、比模量、材料性能设计能力等特性，在各方面都有广泛的用途^[1-2]。在复合材料的制造和使用过程中，难以观察到内部损伤，这会严重影响其可靠性，因此，复合材料结构的开发、设计和质量检查都需要对其失效过程和失效机制进行深入探讨。无损检测技术具有非接触、快速准确的特点，可以实时监测材料的微观组织变化并判断出裂纹形成和扩展情况，为复合材料结构设计及失效分析提供重要依据。目前，针对复合材料损伤检测，可采用多种方法，包括但不限于^[3]计算机层析照相、微波、X射线、超声检测^[4-7]和声发射等技术。

声发射技术^[8]的特点在于可以对损伤过程进行实时观测，并且在这个过程中可以获得关于损伤缺陷的动态信息，是一种高效的无损动态损伤探测技术。利用声发射技术，可以实时监测和评估产品的损伤情况，通过分析损伤分布和实时数据，对损伤区域、类型和程度进行评估。大量的研究表明，虽然复合材料的破坏机制十分复杂，但不同的损伤所对应的声发射信号却呈现出明显的差异性特征，据此能够有效地区分出复合材料的多种失效模式。因此，声发射技术在探测复合材料的损伤和破坏方面展现出独特的优越性，获得了显著的成效。

复合绝缘子因具有优异的电气性能与经济性，被广泛应用于高压输电线路。复合绝缘子主要由硅橡胶护套和环氧玻纤复合材料芯棒所构成^[9]，其安全运行对电力系统的稳定运行具有重要意义^[10]。长期运行的绝缘子不可避免会发生材料老化，其中硅橡胶材料受到户外环境的影响，会出现裂纹引发电晕放电等现象。绝缘子老化后，其绝缘性能会降低，影响电网的安全运行^[11]。因此，对于构成复合绝缘子的绝缘材料进行诊断研究是必不可少的一项工作与任务。

在复合材料损伤机理研究中，声发射技术的应用越来越广泛，本文重点聚焦于声发射技术的应用现状，总结在复合材料诊断研究中已有的分析方法的优缺点，同时对声发射技术今后的发展趋势进行展望，以期为提升声发射技术用于复合材料损伤机制研究提供参考。

1 损伤类型及声发射技术原理

收起

1.1 复合材料常见损伤类型

在复合材料中常见的损伤类型有基体开裂、界面分层、纤维断裂等。

（1）基体开裂。在承受载荷的情况下，基体的脆弱部位会因应力的集中而出现最初的裂纹。随着载荷的增加，基体内部的裂纹密度呈现逐渐上升的趋势。当其超过一定值后，材料内部发生塑性变形，导致裂纹沿缺陷处产生和发展。随着载荷的不断增加，基体裂缝逐渐扩大。但是在裂纹顶端，没有足够的应力集中来破坏纤维，所以裂纹会沿着纤维持续扩展，在基体与纤维间产生脱胶现象。

（2）界面分层。材料上、下两层之间的铺放角不一样，造成它们之间的刚性差别，从而引发不协调的变形，最终导致层间应力的差异。层间应力差是在铺层方向上引起的，而不是由载荷作用位置和角度所造成。当应力差超过剪切强度时，便会导致分层现象的出现。

（3）纤维断裂。如果基体中的裂缝扩展，此时载荷的继续增加会导致局部应力集中，达到纤维强度的极限，可能会引发纤维断裂。

1.2 声发射技术原理

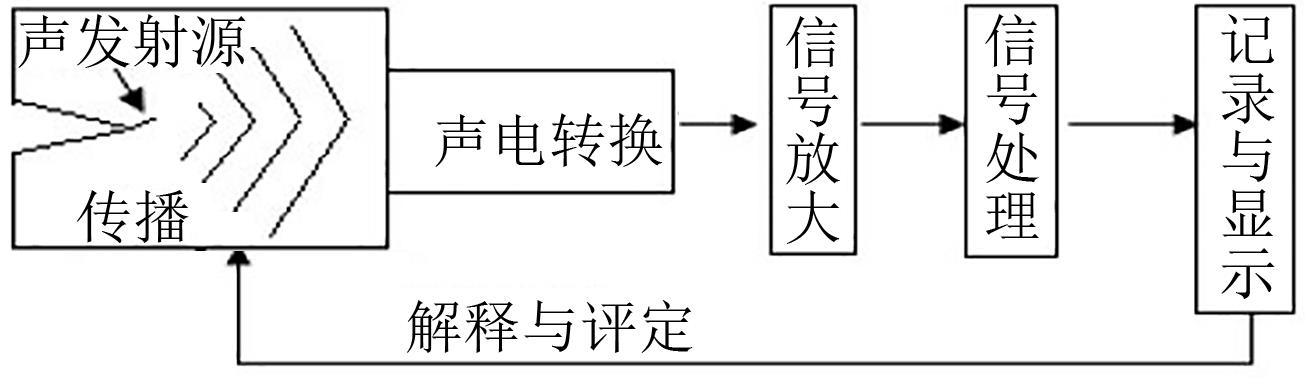

声发射现象的一般定义是当材料或者是结构体表面发生局部破坏，材料产生能量的释放，以瞬时弹性波的形式由损伤处传播到材料的表面，从而引起材料或结构部件表面的机械振动^[12]。这种弹性波向外传播扩散的现象被人们常称为声发射现象，引起能量释放的材料称为声发射源。使用灵敏度极高的电子仪器对这种声发射现象中产生的弹性波进行采集、记录、并将弹性波转变为电信号。电信号经放大与采集后，得出声发射的特征参数并予以记录、显示，最后对这些电信号数据进行分析，做出正确的解释并得出结果，原理如图1所示^[13]。

2 声发射信号分析方法

收起

声发射检测技术所获得的声发射信号，是对被检测对象进行客观评估的基础。由于声发射信号具有非平稳、非线性和时变性等特征，传统的信号处理方法很难得到理想效果。目前声发射信号的常用分析方法可分为两大类^[14-15]：一类为参数分析法，是利用声发射信号的参数来分析声发射源特征；另一类为波形分析法，是利用信号波形来研究声发射源特征。前者因其能够提取更多的信息而备受青睐，而后者则因其成熟的发展而备受推崇。随着人工智能技术的不断进步，先进的技术如模式识别、模糊分析等已被广泛应用于声发射信号的分析领域^[16]。

2.1 参数分析法

声发射参数分析是对声发射波形的简化特征参数进行分析和处理，其优势在于简单明了、便于测量，以及能够轻松实现实时监测，对仪器硬件的要求较低，因此在声发射损伤检测中得到了广泛的应用。

分析和评估声发射信号的主要方法主要有计数分析法、幅度分析法和能量分析法^[17-18]。

2.1.1 计数分析法

计数分析法用于分析声发射脉冲信号的特性。声发射计数是指在一个单位时间内，一个声音所经历的振荡数目，如果一个声音的振荡数目超过一个预先设定的阈值，那么这个振荡数目就叫做计数率。一个声发射事件的可检测声发射计数率（λ）如式（1）所示。

λ = f 0 β l n V 2 V 1

（1）

式（1）中：f₀为换能器的响应中心频率；β为波形衰减系数；V₁为阈值电压；V₂为峰值电压。

2.1.2 幅值分析法

通过对信号幅值分布进行分析，可以更加全面地揭示声发射源的信息。在声发射信号中，信号是一项至关重要的参数，它指的是信号波形的最大振幅。这个参数与事件的规模有关，不受声发射门槛的影响。信号幅值与材料中声发射源的强度和材料形变机制有关，常用于区分波源类型、测量和计算声发射源强度和衰减。通过声发射信号的幅值、事件和计数进行分析，得出经验公式（2）。

N = P f τ b

（2）

式（2）中：N为信号的累积振铃计数；P为信号事件数；f为换能器的响应频率；τ为声发射事件的下降时间；b为信号幅值分布的斜率参数。

2.1.3 能量分析法

能量分析法是定量分析声发射信号的方法之一。常用的测量参数是均方电压V_ms或均方根电压V_rms。一个信号V(t)的均方根电压和均方电压定义分别如式（3）和式（4）所示。

V m s = 1 ∆ T ∫ 0 ∆ T V 2 t d t

（3）

V r m s = V m s

（4）

式（3）～（4）中：ΔT为平均时间。

声发射信号从t₁到t₂时间内的总能量E可由式（5）表示。

E = ∫ t 1 t 2 V r m s 2 d t = ∫ t 1 t 2 V m s d t

（5）

2.2 波形分析法

波形分析是一种利用时域波形、相关频谱和相关函数对声发射源进行研究的信号处理方法，旨在探究声发射信号的特征和规律。常用的波形分析方法主要有谱分析方法和小波分析方法^[19-20]。

2.2.1 谱分析方法

对于以前使用波形特征参数法分离噪声无法应用的困难，采用谱分析方法处理声发射信号则可得到不错的效果^[21-22]。谱分析方法可以分为经典谱分析方法和现代谱分析方法。基于傅里叶变换的经典谱分析法融合了相关图法、周期图法以及基于此的改进方法。现代谱分析方法基于非傅里叶变换分析，通过利用声发射信号的特性，采用适当的参数模型拟合信号并运用特征分离方法进行信号估计，该方法克服了经典谱分析方法的缺陷，提升了谱的分辨率和统计稳定性能^[23]。

目前，声发射的频谱分析技术已经在多个应用领域取得了众多具有研究价值的研究成果。谱分析方法要求信号必须呈现周期性的平稳特征，但声发射信号是一种非平稳随机信号。此外，由于谱分析方法无法捕捉短时域信号的局部频域特征，频谱分析误差较大，导致分析效果不尽如人意。

2.2.2 小波分析法

小波在信号分析中扮演着至关重要的角色，它能够有效地进行信噪分离并提取微弱的信号信息。小波与小波包分解与傅里叶理论的时域、频域分析不同的是，小波变换既能在时域上又能在频域上对信号的局部特征进行表征，所以它可以展现出某一特定时段信号的频谱信息，并对与其相对应的时域信息进行描述^[24]。

2.3 人工神经网络模式识别法

随着计算机技术和人工智能的飞速发展，模式识别方法在声发射信号分析中的应用逐渐兴起。模式识别可分为无监督方法和有监督方法，若已知样本的模式类别，则选择有监督学习，反之则选择无监督学习方法。

人工神经网络模式识别分析法运用神经网络对一系列固定输入所对应的输出值进行拟合，建立起输入值和输出值之间的关系，神经网络学习过程具有自我组织、自适应和自我学习的特性，可有效解决声发射信号检测中的噪声问题。

声发射信号模式特征的选取范围广，包含波形参数如幅值、能量、上升时间、频率特征等。人工神经网络不仅可以鉴别不同损伤机制的声发射信号，也可以鉴别噪声和损伤信号。采用无监督和有监督模式识别相结合的方法，展现出强大的信号分析能力，其辨识程度高、智能化的特点，成为复合材料损伤模式鉴别及其演化过程和损伤机理探讨的有效手段。虽然人工神经网络识别对信号噪声的分离与故障模式的识别具有很高的可信度，但在声发射探测中，机载计算机的计算量相对较大、运算能力有限，因此目前仅支持实时的傅里叶变换，无法实现高效的模式分类。

3 声发射技术在复合材料损伤诊断中的应用

收起

3.1 基于参数分析的应用

基于参数分析法中的计数分析法，T LOUTAS等^[25]利用声发射技术监测编织碳/碳复合材料的拉伸实验，并将关注点放在制造过程对界面的影响。实验结果表明，在各种水平的载荷下，撞击所导致的损伤机理呈现出显著的相关性。姚磊江等^[26]利用声发射技术对于经低速冲击后的二维C/SiC复合材料进行了动态监测和测试。结果表明：撞击数对 C/SiC复合材料的破坏形态及其演变规律具有良好的表征作用。通过对声发射事件数的统计，很好地反映了基体开裂、界面分层和纤维断裂在损伤中所占比例，并且得出了声发射冲击载荷、撞击数、幅值随时间的变化关系。

能量作为声发射信号的重要特征之一，在许多研究中作为定量分析的指标。针对碳纤维增强增韧环氧复合材料层压板中裂纹的萌生和扩展，C BAKER等^[27]利用模态声发射原理和波形能量，结合峰值频率数据进行研究。结果表明，不同铺层位置的频率相关累积声发射能量曲线与测得的裂纹密度之间存在良好的一致性，表明该方法不仅可以很好地预测复合材料的裂纹密度，还可以预测复合材料中可能出现的铺层类型。而在预测损伤类型方面仍有进步的空间，可增加其他损伤机制进行验证。M NIKBAKHT等^[28]利用声发射数据分析和微观成像方法，研究了双悬臂梁标准试验中，不同界面纤维取向试样不同损伤机制开始及演化的顺序。通过电子显微镜观察的方法，得出载荷曲线和声发射数据在整个损伤过程中与成像结果具有很高的相关性的结论。

针对声发射信号的特征参量-频率，M FOTOUHI等^[29-31]通过实验证明可以用频率特征来区分不同的损伤模式，如基体开裂损伤、界面脱粘损伤、层间损伤和纤维断裂损伤等。P GROOT等^[32]对碳纤维强化复合材料进行测试，得出不同损伤类型的频率由低到高为：基体开裂（90～180 Hz）、纤维拉出（180～240 Hz）、纤维/基体脱胶（240～310 Hz）、纤维断裂（>300 Hz）。

幅值参数不受声发源设定门槛的影响，只与事件的规模有关，基于参数分析法中的幅值分析法，S WOO等^[33]分析了不同铺层结构和不同纤维复合材料体系的单边缘缺口层合复合材料的断裂过程。结果表明高幅值事件率可以很好地描述不同纤维取向的单边缘缺口层合复合材料的断裂过程，并且单边缘缺口层合复合材料中主裂纹扩展的方向受到纤维取向的决定性影响，且与初始缺口方向无关。皇甫劭炜等^[34]同样采用幅值分析法对不同铺层角度的复合材料层合板进行研究，主要对其静态拉伸、静态拉伸过程分段加卸、低周疲劳试验等进行全过程监控，并针对3种实验中试样的损伤形式和损伤演变过程的关联进行了全面分析。结果表明不同铺层角度的大小决定了试件拉伸强度的大小，并且铺层角度不同时试件所对应的损伤破坏过程及声发射信号特性也不相同。

在复合材料损伤模式的分类上，往往将幅值与频率结合起来作为分类标准。严实等^[35]在低速碰撞和碰撞后的压缩试验中，对碳纤维复合层合板的信号进行了监控，得出撞击引起的破坏形式以基质破坏和纤维束破坏为主的结论。声发射信号为高幅值低频率信号；压缩实验可分为损伤演化阶段和破坏阶段，演化阶段得到中幅值低频率信号，破坏阶段得到高幅值低频率信号，并且低频率信号丰富。说明复合材料的受损源于基体内部的裂纹和层间的脱离，后面才发生纤维断裂。

综上所述，声发射的参数分析法凭借简单、易于测量、便于分析的优势在声发射的相关研究中应用广泛。根据对声发射波形特征参数的简化分析，可以轻松得出特征参数与复合材料损伤类型的关系。然而，该方法存在分析不够全面的问题，在实际的应用过程中，参数分析法往往与波形分析法和基于人工智能的神经网络分析方法结合应用，并且还可能与相关材料理化试验进行结合分析，这样对于复合材料损伤模式的表征和完整性的评价更有参考意义和借鉴价值。

3.2 基于波形分析的应用

汪洋等^[36]针对绝缘子污秽放电的声发射信号进行研究，将集合经验模态分解方法和希尔伯特变化的方法结合起来，分析了声发射信号的频率特征，有效区分了绝缘子污秽放电的不同放电阶段，实现了模式识别。针对希尔伯特-黄变换和小波变换在复合材料声发射损伤信号处理中的有效性，阳能军等^[37]监测了碳纤维环氧树脂的拉伸实验，并使用两种变换方式对信号进行了预处理，研究结果表明，希尔伯特-黄变换表现出更强的自适应性和更高的时频分辨率，在声发射信号的处理中能更准确地反映不同损伤类型下的信号特征。

对声发射波形进行傅里叶变换和小波变换^[38]，是复合材料损伤领域常用的分析手段。G N MORSCHER^[39]利用声发射技术全程监测了二维编织复合材料，对其进行分段加载卸载试验和静载拉伸试验，并对损伤的声发射波形进行傅里叶变换，描述不同的损伤模式。M GIORDANO等^[40]对单根碳纤维增强复合材料在拉伸试验过程中的信号进行了全程监测，并且利用傅里叶变换分析了其频率特征。

利用小波变换的方法，K M BAK等^[41]对于单搭接接头拉伸试验的声发射信号进行了特征参量峰值频率的提取，用于表征不同模式的损伤。A MAREC等^[42]通过多元分析和小波变换方法的结合，对树脂基复合材料试样的损伤数据进行了鉴别和归类。综上可知，小波变换与信号分析密不可分，并且通过分析其分离出的信号，可以表征各类复合材料损伤的形式。T H LOUTAS等^[43]将小波分析技术应用于含中间孔洞的复合材料的准静载实验中，结果表明，该方法能够通过声发射信号对其进行有效的损伤状态检测。对于损伤机制的破坏分析方面，纤维破坏状态分析准确性高，而对于其余损伤机制只能进行推测，未能得出准确结论，未来可以将工作重心集中在这一部分。

针对小波包变换法与模糊聚类方法的综合运用，M FOTOUHI等^[31]对单向E-玻璃纤维/环氧树脂和E-玻璃纤维布/环氧树脂层合板进行了I型（张开型）、II型（滑移型）和I、II型分层混合实验。实验得出了基体开裂、界面脱粘和纤维断裂不同损伤类型的信号频率。并且在失效模式中，基体开裂和纤维断裂占比较大，纤维断裂的程度在单向层合板和I型分层中更加明显。针对不同的损伤类型，为了有效地识别损伤信号，马云阔等^[44]利用声发射技术对碳纤维复合材料层合板进行了监测，对其弯曲损伤的过程进行了研究。运用小波包特征熵的分析方法，针对不同的损伤类型，精选出能够准确反映其损伤信号的特征参数，并且得出不同节点的小波包特征熵值的变化是由于不同的损伤类型所引起的结论。

通常声发射信号的时域波形只反映信号幅值随时间的变化关系，傅里叶变换后的声发射信号频谱只反映信号的频率成分，不能反映频率与时间的变化关系。这是因为傅里叶变换是一种全局的变换，要么完全在时域，要么完全在频域，因此无法表述信号的时频局部性质，而时频局部性质恰好是非平稳信号最基本和最关键的性质。

小波分析克服了傅里叶变换不能同时进行时频局域分析、不便于多尺度分析等缺点。它既可描述某个局部时间段信号的频谱信息，也可描述某一频谱信息对应的时域信息，具有良好的时域和频域局部分析特性，但小波基（母小波函数经过伸缩平移得到的函数）不能对信号自适应。希尔伯特-黄变换吸取了小波变换多分辨率的优势，又克服了小波变换中需要选择小波基的困难，如表1所示。

综上所述，波形分析在复合材料声发射检测的应用领域应用广泛，通过分析时域波形和相关频谱，可以对信号的特征和规律进行探究。并且波形分析的方法众多，可以根据不同材料类型或者不同研究的需求进行方法的对比和选择。

3.3 基于神经网络的应用

K-均值聚类算法（K-means）属于无监督聚类算法，即给定一个数据点集合和需要的聚类数目K，根据某个距离函数反复把数据分入K个类别中。在数据没有具体的划分标准时，可以将相似数据放在一起，因此广泛运用在复合材料的损伤分类中。F PASHMFOROUS等^[30]采用K-means聚类算法对声发射信号进行了聚类分析并对样品进行了I型分层试验及扫描电子显微镜观察。以研究玻璃纤维/环氧树脂-聚乙烯泡沫-玻璃纤维/环氧树脂三明治夹心复合材料的性能表现，得到多个损伤模式的声发射信号频率范围，涵盖了芯材开裂、基体开裂和纤维断裂等情况。LI L等^[45]运用声发射技术监测了正交E-玻璃纤维平面织物和环氧乙烯树脂复合材料的单轴拉伸试验。通过主成分分析和K-means++算法，成功地将实验中获得的声发射信号进行了有效分离。由于实验样品呈现透明状态，在拉伸实验过程中，能够直接观察到纤维损伤的变化。对比损伤和实验过程中获得的声发射信号，总结出不同损伤类型的信号特征。低幅值低频率信号对应为基体开裂的特征，高幅值低频率信号对应为层间脱粘，大范围的幅值和高频率信号对应纤维断裂。然而，该方法对于频率的分类仅是一个较大范围的概括，未来可以针对分类的准确性方面进行研究。

结合频谱分析、小波分析和参数分析等多种方法，孟超等^[46]对拉伸试验获得的两组声发射信号进行了比较与分析。通过建立破坏形态与失效特性频率之间的相关性，探究其内在联系。结果通过K-means聚类的方法对碳纤维复合材料的拉伸断裂过程可划分为3个阶段，分别是前期、中期以及后期。在加载过程中，前期主要的损伤模式是基体树脂的开裂，中期的主要损伤模式是纤维和基体的分层损伤，而后期主要的损伤模式是纤维断裂。J YOUSEFI等^[47]通过综合运用兰姆波和模糊聚类两种方法，成功实现了对复合材料不同损伤类型的鉴别。

随着人工智能神经网络的发展，在复合材料诊断的方法选择上有了更多的空间，许多研究团队对于算法的对比和分类结果的相同性检测展开了研究。S K AL-JUMAILI等^[48]采用声发射技术对碳纤维预浸料制备的[0/90]_2s层合板进行实时监测，采集到其纵向弯曲试验的信号。并采用K-means聚类和模糊C均值聚类算法对收集到的基体开裂以及界面脱粘的声发射信号进行分离。模糊C均值是柔性划分的聚类方法，使用隶属度来表示每个数据之间的关系，即给定一个数据点集合和需要的聚类数目C，通过计算样本的隶属度矩阵使得被划分到同一簇的对象之间相似度最大，而不同簇之间的相似度最小。通过对比显示出这两种无监督算法所获得的分类结果具有相同性。M SAEEDIFAR等^[49]对碳纤维/环氧树脂层合板进行了层间和层内损伤的聚类分析，以探究其缺陷所导致的影响。利用模糊C均值、K均值、高斯混合模型等多种模型，对声发射信号进行聚类分析，并比较不同聚类方法的可重复性。以频率和幅值作为特征输入量来进行对比，结果表明，在对声发射信号进行聚类时，采用层级模型能够获得最佳的性能表现。

在基于声发射技术的复合材料损伤检测中，聚类分析将损伤类型分类后，往往还需建立损伤识别模型，目前使用较多的为BP神经网络模型。王银铃等^[50]通过对碳纤维复合材料拉伸损伤实验中采集到的声发射信号数据进行聚类分析，并对聚类后数据进行建模，采用遗传算法对BP神经网络的输入参数进行降维，为今后的研究提供了理论基础和依据。贾辉等^[51]为研究玻璃纤维复合材料的损伤模式，基于BP神经网络建立损伤识别模型并进行训练，最终识别率高于90%，对未知损伤具有较好的识别能力，超过红外识别的成功率。齐添添等^[52]对玻璃钢复合材料进行拉伸，通过采集到的声发射信号特征向量建立了3层结构的反向传播神经网络（BPNN），对信号进行分析，结果识别的准确性超过97.5%。

在复合材料的损伤诊断中，往往使用理化试验的方法来进行验证模式识别的结果，其中较为常见的有电子显微镜扫描、傅里叶红外光谱和热重分析等。王旭^[53]利用声发射技术监测了聚乙烯增强复合材料的结构破坏过程。运用K-means算法对作为损伤特征的特征参数进行聚类分析，并将结果与扫描电子显微镜的结果进行对比，验证了试验结论的准确性。杨璧玲等^[54]针对试样(0°、90°和[+45°/-45°])的损伤机制进行分析，使用了无监督模式识别方法对声发射信号进行分析。结果表明，模式识别方法能有效地检测出样品中不同类型的损伤，如基体开裂、界面分层和纤维断裂，识别结果与损伤断面的扫描电子显微镜检测结果完全一致。对于超高相对分子质量聚乙烯/低密度聚乙烯复合材料，试样类型并不影响其声发射信号特征的表现，因为其仅受损伤模式的影响。通过无监督方法，能够有效地区分不同损伤模式的声发射信号，从而清晰地反映出复合材料损伤进程中不同损伤模式的声发射信号累计数与应变之间的关系。

4 结束语

收起

声发射检测技术的应用领域已从获取不同损伤类型对应的声发射信号特征扩展到从声发射信号预测复合材料强度和断裂模式等各个方面。随着人工智能的不断发展，声发射信号的分析方法也日益成熟，多种分析方法的混合运用已成为一种普遍趋势。当前所面临的主要挑战在于以下几个方面：

（1）现有的模式识别方法无法将复杂的信号分成几类，因此只能通过区分不同类型的信号来估计信号的类型。在实际数据提取过程中，提取的信号包括声发射信号和由不同的重叠损坏模式产生的噪声。虽然能够识别出当前时刻的主要损伤形式，但并不能推断出潜在的损伤形式。

（2）目前，在去除信号中的噪声方面，尚未有广泛的应用。特别是在测试大型试样或者环境较为恶劣的条件下，噪声是一个极大的问题。考虑到复合材料声发射信号的高度复杂性，模式识别技术可以提供方便快捷的解决方案，因此在噪声去除方面有着广阔的发展前景。

（3）目前，针对基于声发射检测技术的复合材料损伤机理的研究，识别技术的流程已经涵盖了多个方面，这些方面共同构成了整个过程。这其中的各个流程独立性较强，在各自的阶段完成度都较好。但各个流程无法进行同步优化，而且在个别重要阶段需要进行大规模的人为干预来完成。

（4）目前，对于复合材料等幅循环和分级循环加载条件下损伤破坏全过程的声发射规律研究较少，并且对于力学性能和损伤模式的相互关系未能得出一个较为完善的规律总结。

（5）复合绝缘子作为电力行业中不可或缺的重要部分，其机械结构较复杂，组装完成后很难检测到内部芯棒的缺陷。目前，国内外尚没有专门针对绝缘子芯棒的技术规范，对于如何建立合理的性能参数测试方法没有进行规定。

随着人工智能的不断进步，声发射技术在复合材料损伤检测领域也呈现出一系列崭新的发展方向，主要表现在以下几个方面：

（1）提出基于声发射技术的混合方法，用于研究复合材料的损伤机理。将识别系统的集成性能和自动化诊断能力放在首位，把识别技术的流程各部分相互连接，减少人为干预的部分，并尽量实现同步流程化。

（2）为了提高声发射信号特征值的准确性，需要进一步精确获取复合材料在不同损伤和破坏模式下的声发射信号特征参数。

（3）建立声发射信号频率和强度等参数与复合材料固有性能之间的关联。将复合材料中组分的伸长率、密度等参数与声发射信号相互匹配。不仅仅是通过现有实验经验进行辨别，而是从内部本征揭示损伤和破坏方面的机理。

（4）建立绝缘材料的力学性能和电气性能配合检测方法作为创新方向，对于如何建立合理的性能参数测试方法进行探究。希望能实现对绝缘材料应力损伤状态的观测和评价，充分反映绝缘子芯棒循环加载过程中的损伤演化过程。使复合绝缘子在挂网期间可以安全且稳定的工作，减小复合绝缘子在运行过程中存在的隐患。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

贺福,孙微.碳纤维复合材料在大飞机上的应用[J].高科技纤维与应用,2007,32(6):5-8.

[2]

王琦,金海波,丁运亮.复合材料飞机结构综合优化设计技术研究[J].机械科学与技术,2007,26(11):1381-1384.

[3]

CHOTARD

, SMITH

, CODET

, et al. New applications of acoustic emission technique for real-time monitoring of material processes[J]. Journal of Materials Science Letters,2002,21(16):1261-1266.

[4]

刘向东,李青,聂靓靓,等.基于声学性能的发电机定子线棒主绝缘热老化特性研究[J].绝缘材料,2023,56(9):60-65.

[5]

秦少瑞,王彦博,丁国成,等.一种新的电力变压器超声局部放电定位方法研究[J].绝缘材料,2019,52(2):74-80.

[6]

王伟,刘宏,董理科,等.基于激光超声峰值重建算法的盆式绝缘子缺陷检测研究[J].绝缘材料,2023,56(1):96-101.

[7]

孙贺斌,周冶伊,吕岩婷,等.基于低频双探头超声波的盆式绝缘子缺陷检测方法研究[J].绝缘材料,2023,56(1):110-114.

[8]

杨盛良,刘军,杨德明,等.复合材料损伤过程的声发射研究方法[J].无损检测,2000,22(7):303-306.

[9]

汪政,黄振,彭向阳,等.复合绝缘子护套-芯棒界面异常老化特征及原因分析[J].绝缘材料,2022,55(3):112-118.

[10]

李欣然,黄齐林,陈晓琳,等.基于不同发热特征的复合绝缘子老化原因分析[J].绝缘材料,2023,56(8):100-107.

[11]

李阳,李凌,张晓林,等.基于声、光、热特性的绝缘子新型无损检测方法综述[J].绝缘材料,2023,56(10):12-21.

[12]

栗丽.基于声发射信号分析的2D及3D纺织结构复合材料损伤机制研究[D].上海:东华大学,2005.

[13]

CARPENTER

, HIGGINS

. Sources of acoustic emission generated during the plastic deformation of 7075 aluminum alloy[J]. Metallurgical Transactions A,1977,8(10):1629-1632.

[14]

李光海.声发射检验技术进展[J].南昌航空工业学院学报,2001,15(2):39-43.

[15]

ZENG

, ZHOU

, CHEN

, et al. Wavelet analysis of acoustic emission signals and quality control in laser welding[J]. Journal of Laser Applications,2001,13(4):167-173.

[16]

牛晓光,姜运健,郝红卫.声发射技术的发展及其在电力工业中的应用[J].河北电力技术,1998,17(3):31-35.

[17]

金建国,刘钟杰,苏同敏.基于声发射信号的汽轮机动静摩擦监测[J].东北电力学院学报,2002,22(2):36-39.

[18]

HAO

, RAMALINGAM

, KLAMECKI

B E

. Acoustic emi- ssion monitoring of sheet metal forming: Characterization of the transducer, the work material and the process[J]. Journal of Materials Processing Technology,2000,101(1):124-136.

[19]

, WANG

, ZHANG

, et al. Friction and wear behavior of nitrogen ion implanted UHMWPE against ZrO₂ ceramic[J]. Wear,2003,255(7-12):1069.

[20]

BENABDALLAH

. Friction wear and acoustic emissions of some plastics sliding against Si₃N₄[J]. Wear,2008,264(1-2):152-156.

[21]

耿荣生,沈功田,刘时风.模态声发射基本理论[J].无损检测,2002,24(7):302-306.

[22]

陈建萍,黄葳,陈积懋.模态声发射——飞机结构无损检测新方法[J].航空制造技术,2003(4):74-77.

[23]

YOSHIOKA

, KORENAGA

, MANO

, et al. Diagnosis of rolling bearing by measuring time interval of AE generation[J]. Journal of Tribology,1999,121(3):468-472.

[24]

陶元宏,关卫和,李剑,等.声发射技术检测大型常压立式储罐底板的泄漏[C]//2011年安徽省科协年会—机械工程分年会论文集.合肥:安徽省科协,2011:309-312.

[25]

LOUTAS

, KOSTOPOULOS

. Health monitoring of carbon/carbon, woven reinforced composites. Damage assessment by using advanced signal processing techniques. Part I: Acoustic emission monitoring and damage mechanisms evolution[J]. Composites Science and Technology,2008,69(2):265-272.

[26]

姚磊江,王景深,张沥,等.二维C/SiC复合材料低速冲击损伤特性的表征研究[J].机械强度,2013,35(2):148-151.

[27]

BAKER

, MORSCHER

G N

, PUJAR

V V

, et al. Transverse cracking in carbon fiber reinforced polymer composites: Modal acoustic emission and peak frequency analysis[J]. Composites Science and Technology,2015,116:26-32.

[28]

NIKBAKHT

, YOUSEFI

, HOSSEINI-TOUDESHKY

, et al. Delamination evaluation of composite laminates with diffe- rent interface fiber orientations using acoustic emission features and micro visualization[J]. Composites Part B,2017,113:185-196.

[29]

FOTOUHI

, SAEEDIFAR

, SADEGHI

, et al. Investigation of the damage mechanisms for mode I delamination growth in foam core sandwich composites using acoustic emission[J]. Structural Health Monitoring,2015,14(3):265-280.

[30]

PASHMFOROUSH

, FOTOUHI

, AHMADI

. Acoustic emission-based damage classification of glass/polyester compo- sites using harmony search k-means algorithm[J]. Journal of Reinforced Plastics and Composites,2012,31(10):671-680.

[31]

FOTOUHI

, SADEGHI

, JALALVAND

, et al. Analysis of the damage mechanisms in mixed-mode delamination of laminated composites using acoustic emission data clustering[J]. Journal of Thermoplastic Composite Materials,2017,30(3):318-340.

[32]

GROOT

, WIJNEN

, JANSSEN

, et al. Real-time frequency determination of acoustic emission for different fracture mechanisms in carbon/epoxy composites[J]. Composites Science and Technology,1995,55(4):405-412.

[33]

WOO S, CHOI

. Analysis of fracture process in single-edge-notched laminated composites based on the high amplitude acoustic emission events[J]. Composites Science and Technology,2007,67(7-8):1451-1458.

[34]

皇甫劭炜,童小燕,姚磊江,等.复合材料层合板损伤的声发射试验研究[J].机械科学与技术,2009,28(5):669-673.

[35]

严实,陆夏美,曾涛.复合材料层板冲击后剩余压缩性能声发射分析[J].哈尔滨理工大学学报,2014,19(1):112-116.

[36]

汪洋,田双双,舒乃秋,等.基于EEMD和边际谱熵的绝缘子污秽放电模式识别[J].绝缘材料,2015,48(7):23-28.

[37]

阳能军,王新刚,王蒙.HHT在复合材料损伤声发射信号处理中的应用[J].电子测量技术,2011,34(8):45-47.

[38]

孙博,张建文,潘磊落.基于EMD的局部放电去噪方法的研究[J].绝缘材料,2014,47(3):89-93.

[39]

MORSCHER

G N

. Modal acoustic emission of damage accumulation in a woven SiC/SiC composite[J]. Composites Science and Technology,1999,59(5):687-697.

[40]

GIORDANO

, CALABRO

, ESPOSITO

, et al. An acoustic-emission characterization of the failure modes in polymer-composite materials[J]. Composites Science and Technology,1998,58(12):1923-1928.

[41]

BAK

K M

, KALAICHELVAN

, VIJAYARAGHAVAN

, et al. Acoustic emission wavelet transform on adhesively bonded single-lap joints of composite laminate during tensile test[J]. Journal of Reinforced Plastics and Composites,2013,32(2):87-95.

[42]

MAREC

, THOMAS

, GUERJOUMA

. Damage characte- rization of polymer-based composite materials: Multivariate analysis and wavelet transform for clustering acoustic emission data[J]. Mechanical Systems & Signal Processing,2008,22(6):1441-1464.

[43]

LOUTAS

T H

, KOSTOPOULOS

, RAMIREZ-JIMENEZ

, et al. Damage evolution in center-holed glass/polyester composites under quasi-static loading using time/frequency analysis of acoustic emission monitored waveforms[J]. Composites Science and Technology,2006,66(10):1366-1375

[44]

马云阔,戴光,李伟,等.基于小波包特征熵的碳纤维复合材料损伤声发射信号特征提取方法[J].无损检测,2017,39(5):76-80.

[45]

, LOMOV

, YAN

. Correlation of acoustic emission with optically observed damage in a glass/epoxy woven laminate under tensile loading[J]. Composite Structures,2015,123:45-53.

[46]

孟超,张熙,何志祥,等.基于声发射的碳纤维复合材料拉伸损伤特性研究[J].玻璃钢/复合材料,2019(10):5-9.

[47]

YOUSEFI

, NAJFABADI

, TOUDESHKY

, et al. Damage evaluation of laminated composite material using a new acoustic emission Lamb-based and finite element techniques[J]. Applied Composite Materials,2018,25(5):1021-1040.

[48]

AL-JUMAILI

S K

, HOLFORD

K M

, EATON

M J

, et al. Classification of acoustic emission data from buckling test of carbon fiber panel using unsupervised clustering techniques[J]. Structural Health Monitoring,2015,14(3):241-251.

[49]

SAEEDIFAR

, NAJAFABADI

, ZAROUCHAS

, et al. Clustering of interlaminar and intralaminar damages in laminated composites under indentation loading using acoustic emission[J]. Composites Part B,2018,144:206-219.

[50]

王银玲,李华聪.遗传算法优化的碳纤维复合材料声发射数据聚类分析[J].无损检测,2019,41(6):1-5.

[51]

贾辉,张磊安,王景华,等.基于声发射技术的风电叶片复合材料损伤模式识别[J].可再生能源,2022,40(1):67-72.

[52]

齐添添,陈尧,何才厚,等.损伤声发射信号小波包神经网络特征识别方法[J].北京邮电大学学报,2021,44(1):124-130.

[53]

王旭.基于声发射技术的聚乙烯自增强复合材料损伤模式识别研究[D].上海:东华大学,2010.

[54]

杨璧玲,张同华,张慧萍,等.基于声发射信号模式识别的UHMWPE/LDPE复合材料损伤机制分析[J].复合材料学报,2008,25(2):35-40.

2024年第57卷第6期

PDF下载

109

引用本文

BibTeX

文章信息

doi: 10.16790/j.cnki.1009-9239.im.2024.06.002

接收时间：2023-08-17
首发时间：2025-12-22
出版时间：2024-06-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-08-17
修回日期：2023-10-02

基金

作者信息

¹中国地质大学（北京）信息工程学院，北京 100083

²国网新疆综合能源服务有限公司，新疆乌鲁木齐 830011

³国网中国电力科学研究院有限公司，北京 100192

通讯作者:

张楚岩（1986-），男（汉族），江苏扬州人，副教授，主要从事高电压与绝缘技术、电工装备与材料、智能电网技术等的研究。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/jycl/CN/10.16790/j.cnki.1009-9239.im.2024.06.002

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
