单秉亮 ¹ , 李舒宁 ¹ , 孙茂伦 ¹ , 杜承谦 ¹ , 王伟 ¹ , 李成榕 ¹ , 孟晓凯 ²

绝缘材料 | 绝缘技术 2022,55(2): 84-90

收起

绝缘材料 | 绝缘技术 2022, 55(2): 84-90

基于宽频阻抗谱技术的XLPE电缆老化诊断方法研究

全屏

单秉亮¹, 李舒宁¹, 孙茂伦¹, 杜承谦¹, 王伟¹, 李成榕¹, 孟晓凯²

作者信息

¹新能源电力系统国家重点实验室(华北电力大学),北京 102206

²国网山西省电力公司电力科学研究院,山西太原 030001

单秉亮（1990-），男（汉族），辽宁丹东人，博士生，主要从事XLPE电缆老化诊断与寿命评估的研究。

通讯作者:

王伟（1979-），男（汉族），辽宁沈阳人，副教授，主要从事电气设备的在线监测与故障诊断的研究。

Study on Ageing Diagnostic Method of XLPE Cables Based on Broadband Impedance Spectroscopy

Bingliang SHAN¹, Shuning LI¹, Maolun SUN¹, Chengqian DU¹, Wei WANG¹, Chengrong LI¹, Xiaokai MENG²

Affiliations

¹State Key Laboratory of Alternate Electrical Power System with Renewable Energy Sources (North China Electric Power University), Beijing 102206, China

²Electric Power Research Institute of State Grid Shanxi Electric Power Company, Taiyuan 030001, China

出版时间: 2022-02-20 doi: 10.16790/j.cnki.1009-9239.im.2022.02.012

文章导航

摘要

收起

本文阐述了基于电缆中电磁波波速诊断XLPE电缆老化的理论依据，介绍了基于输入阻抗谱的电缆平均波速计算方法，仿真研究了电缆均匀老化和分段老化对于平均波速的影响，提出了基于平均波速诊断电缆整体老化状态的方法。最后，实验室内搭建均匀热老化和分段热老化电缆模型，基于试验验证上述诊断方法的有效性。结果表明：加速均匀老化电缆和分段老化电缆的平均波速由166 m/μs分别降低至139 m/μs和152 m/μs，电缆老化越严重，电缆中波速越小。上述方法的提出可为XLPE电缆老化诊断提供更多有效信息。

关键词

XLPE电缆 / 老化诊断 / 输入阻抗谱 / 电磁波波速 / 非破坏性诊断方法

Abstract

收起

In this paper, the theoretical basis for ageing diagnosis of XLPE cables based on the electromagnetic wave velocity in cables was elaborated, and the calculating method of average wave velocity according to input impedance spectrum was introduced. Then the effect of uniform ageing and segmented ageing of cables on average wave velocity was studied by simulation, and a method to diagnose cable ageing on the basis of average wave velocity was proposed. Finally, cable models including uniform thermal ageing and segmented thermal ageing were built in the laboratory, and the effectiveness of the above diagnosing method was verified. The results show that the average wave velocity of the accelerated uniform ageing cable and the segmented ageing cable decreases from 166 m/μs to 139 m/μs and 152 m/μs, respectively. The more serious the ageing of cables, the lower the wave velocity in cables. The proposed method can provide more information for ageing diagnosis of XLPE cables.

Key words

XLPE cable / ageing diagnosis / input impedance spectrum / velocity of electromagnetic wave / non-destructive diagnostic method

引用本文

单秉亮, 李舒宁, 孙茂伦, 杜承谦, 王伟, 李成榕, 孟晓凯. 基于宽频阻抗谱技术的XLPE电缆老化诊断方法研究. 绝缘材料, 2022 , 55 (2) : 84 -90 . DOI: 10.16790/j.cnki.1009-9239.im.2022.02.012

Bingliang SHAN, Shuning LI, Maolun SUN, Chengqian DU, Wei WANG, Chengrong LI, Xiaokai MENG. Study on Ageing Diagnostic Method of XLPE Cables Based on Broadband Impedance Spectroscopy[J]. Insulating Materials, 2022 , 55 (2) : 84 -90 . DOI: 10.16790/j.cnki.1009-9239.im.2022.02.012

正文

收起

0 引言

收起

交联聚乙烯（XLPE）电力电缆以其良好的绝缘性能和耐热性能，广泛应用于我国城市电网的建设与改造。作为城市电能传输和分配的主要设备，其运行状况及可靠性直接关系到整个电网系统的安全与稳定。截至目前，我国XLPE电缆大规模入地接近20年，已逐步进入“老龄化”阶段，部分在役电缆正接近或已超过其设计寿命，由此带来的电缆本体绝缘老化问题正日益威胁着电网的运行安全^[1]。因此，及时、准确掌握电缆本体绝缘老化状态，并据此开展合理的状态检修显得愈发重要^[2-3]。

目前研究相对成熟且可用于现场电缆老化诊断的技术相对较少，主要以取样分析技术和0.1 Hz超低频介损检测技术为代表^[4]。前者可用于评估电缆发生的热老化、水树老化等，后者则更倾向于诊断电缆中的水树老化^[5-7]。然而，取样分析技术在现场应用时具有破坏性，仅适用于取样成本相对较低、整体近似呈均匀老化配电电缆的老化诊断^[5-6]；0.1 Hz超低频介损检测技术虽然已被列为电缆现场试验内容之一，但其能否与工频介损检测完全等效并反映工频下运行电缆的绝缘状态仍需进一步研究，且施加的高达1.5U₀的0.1 Hz超低频电压也有可能激发电缆中潜在的绝缘缺陷并造成二次伤害^[7]。在此情况下，探索新型电缆老化诊断方法，有利于加快解决我国存在的大规模电缆老化问题，相关研究工作刻不容缓。

近年来，以宽频阻抗谱（broadband impedance spectroscopy，BIS）^[8-10]和反射系数谱（reflection coefficient spectroscopy，RCS）^[11]为代表的频域反射（frequency domain reflectometry，FDR）技术被国内外学者用于研究电力电缆中的缺陷定位。相较传统时域反射（time domain reflectometry，TDR）技术而言，FDR技术的测量信号中含有更多的高频成分，对于电缆电气参数变化较小的本体老化缺陷也具有较高灵敏度^[12]。然而，现有研究中该技术主要用于电缆中的缺陷定位，基于其诊断电缆本体绝缘老化的研究相对较少。

鉴于此，本文深入研究BIS技术，提出利用电缆输入阻抗谱计算电缆中波速并据此诊断XLPE电缆绝缘老化的方法，并通过仿真和试验研究论证该诊断方法的有效性。

1 电缆波速诊断绝缘老化的依据及其计算方法

收起

1.1 诊断依据

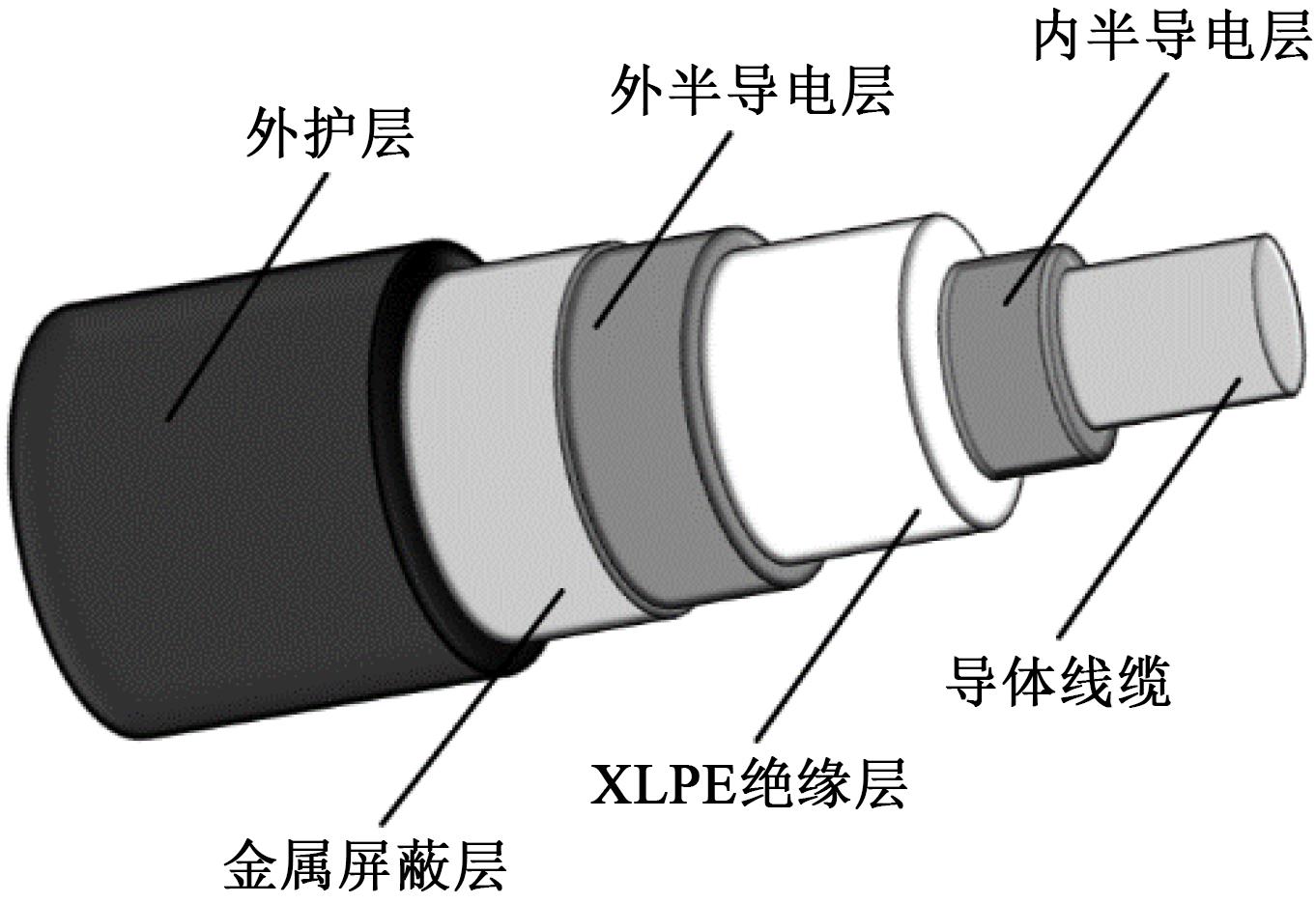

以图1所示的单芯10 kV XLPE电缆为例，分析电缆老化对高频电磁波在电缆中传播速度的影响。

由图1可知，XLPE电缆绝缘结构主要由XLPE绝缘层和内、外半导电层共同构成，因此电缆绝缘结构等效电容C_equal可按式（1）计算。

1 C e q u a l = 1 C i n + 1 C o u t + 1 C X L P E

（1）

式（1）中：C_XLPE表示电缆XLPE层的电容值；C_in、C_out分别表示电缆内、外半导电层的电容值。XLPE电缆在实际运行过程中，其绝缘层会在电、热、机械、环境等因素作用下发生老化，进而影响电缆绝缘结构的介电特性。

水树老化和热老化是运行电缆绝缘主要的老化形式，电缆发生水树老化时，其XLPE绝缘层中的内部极性基团及空间电荷数量会明显增多，相应的松弛极化过程也会显著增强；电缆发生热老化时，XLPE分子链会发生断裂继而形成低分子产物，这在一定程度上可以加剧界面极化，上述过程均会引起XLPE绝缘层相对介电常数的增大^[13-14]。与此同时，由于材料电容值和其相对介电常数正相关，XLPE绝缘层电容值也会随之变大。假设电缆老化过程中其内外半导电层的相对介电常数（或电容）基本保持不变，则根据式（1）可知，老化电缆XLPE绝缘层电容值的提高会导致绝缘结构整体等效电容C_equal的增大，这在一定程度上意味着电缆绝缘结构整体等效相对介电常数也随之增大。而对于 XLPE电缆而言，高频电磁波在其内部的传播速度v与频率基本无关，可表示为式（2）^[15]。

v ≈ c 0 μ r ε r

（2）

式（2）中：c₀为电磁波在真空中的波速；ε_r和μ_r分别表示介质的相对介电常数和相对磁导率。

鉴于前文已阐述电缆老化后其整体等效相对介电常数会有所提高，结合式（2）可以看出，等效相对介电常数的提高最终会导致波速v降低。因此，电缆老化会导致波速v发生改变，可据此开展电缆老化诊断工作。

1.2 基于输入阻抗谱的电缆波速计算方法

长度为l的电缆末端开路时的输入阻抗幅值频谱Z_|in|可表示为式（3）^[16]。

Z | i n | = Z 0 × 1 + y 2 + 2 y c o s x 1 + y 2 - 2 y c o s x

（3）

式（3）中：Z₀为电缆的特征阻抗；x=-2βl，y=e^-²^αl，其中α和β分别为电缆的衰减系数和相位系数。鉴于高频下电缆Z₀取值近似为常数^[17]、y恒为正值，当且仅当cosx=1时，Z_|in|会取极大值。此时，x=-2βl=2kπ，其中k为整数。

与此同时，β可表示为式（4）。

β = 2 π f v

（4）

式（4）中：f为信号的频率；ν为电缆中波速。因此电缆输入阻抗幅值的极大值出现的频率为式（5）。

（5）$f_{Z_{[\text i\text n \mid \max }}=k \frac{v}{2 l},(k=1,2,3 \cdots)$

设f_n+₁和f_n分别为电缆输入阻抗幅值第（n+1）和第n个极大值所对应的频率，n为非负整数。则电缆波速ν可表示为式（6）。

v = f n + 1 - f n × 2 l

（6）

需说明的是，对于均匀老化电缆而言，式（6）求得的波速ν代表电缆中任意位置的波速；对于分段老化电缆而言，根据式（6）计算的波速实际上为电缆中的平均波速^[18]。

2 仿真研究

收起

2.1 仿真参数

文献[16,19]对10 kV XLPE电缆绝缘结构（包括XLPE绝缘层及内、外半导电层）在不同热老化情况下的频域介电响应特性进行了测量。鉴于在10³～10⁹ Hz频率范围内XLPE的极化过程主要以偶极子的转向极化为主^[20]，文献[16]基于Cole-Cole模型利用式（7）来拟合10 kHz～100 MHz内XLPE电缆绝缘结构的复介电常数变化过程。

ε ω = ε' - i ε ″ = C ε 0 1 + D i ω p

（7）

式（7）中：ε′和ε″分别为介质介电常数的实部和虚部；C、D和P为拟合系数；ε₀为真空的介电常数；ω为角频率。拟合后不同热老化程度下XLPE电缆绝缘复介电常数拟合参数值如表1^[16]所示。本研究在仿真过程中，通过改变电缆不同位置绝缘复介电常数拟合参数值即可模拟不同老化程度及老化区域分布的电缆。此外，仿真过程中电缆金属导体半径为10 mm，电缆绝缘厚度为5.5 mm，金属屏蔽层厚度为0.2 mm。

2.2 电缆均匀老化诊断仿真研究

2.2.1 老化程度对波速的影响

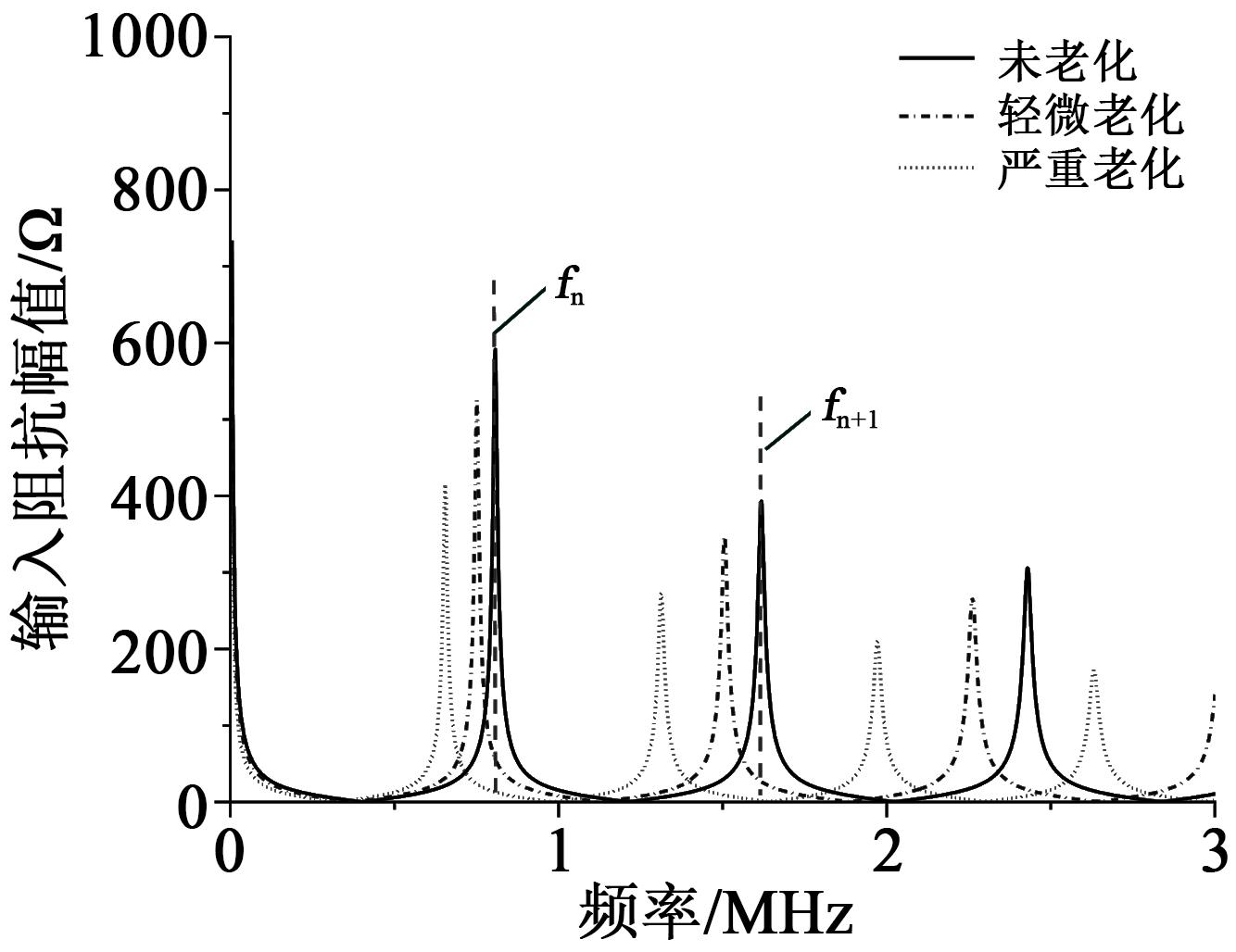

以100 m长的单芯10 kV XLPE电缆为例，仿真电缆在整体未老化、均匀轻微老化和均匀严重老化3种情况下末端开路时的输入阻抗幅值频谱，结果如图2所示。从图2可以看出，不同老化程度电缆的输入阻抗幅值频谱存在明显差异，电缆老化越严重，其阻抗幅值频谱相邻极大值对应的频率间隔越小。

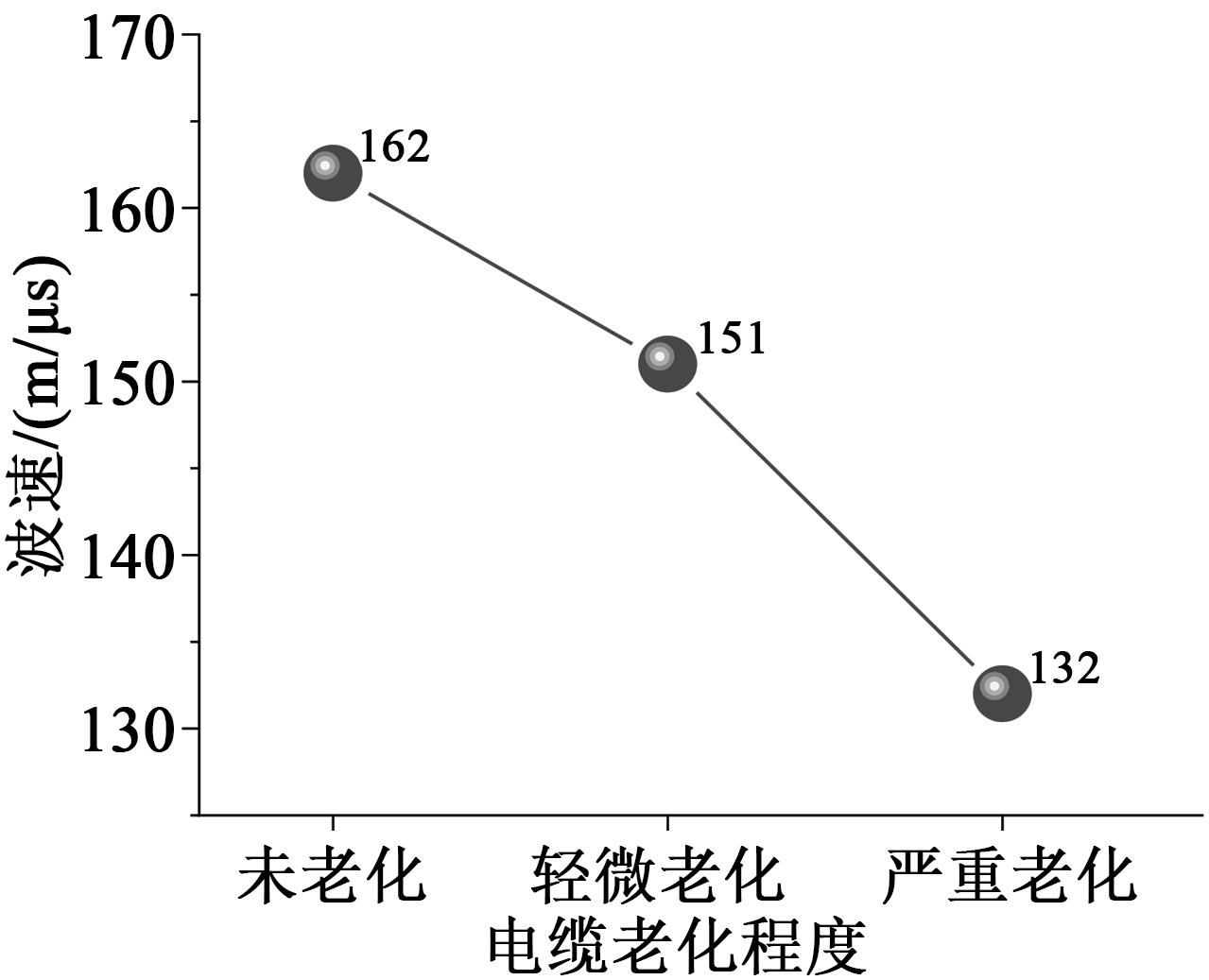

结合式（6）计算电缆各老化程度下的波速，结果对比如图3所示。从图3可以看出，整体未老化、均匀轻微老化和均匀严重老化3种情况下电缆中波速分别为162、151、132 m/μs，不同老化程度电缆的波速差异较大，电缆的老化程度与波速确实存在明显的对应关系。电缆老化越严重，对应的波速越小，例如当电缆发生严重老化时，其波速相较未老化时下降了18.5%，变化幅度较为明显。上述规律与1.1中的理论依据分析相一致，因此，电缆中波速具有诊断均匀老化电缆老化状况的潜力。

2.2.2 电缆长度对波速的影响

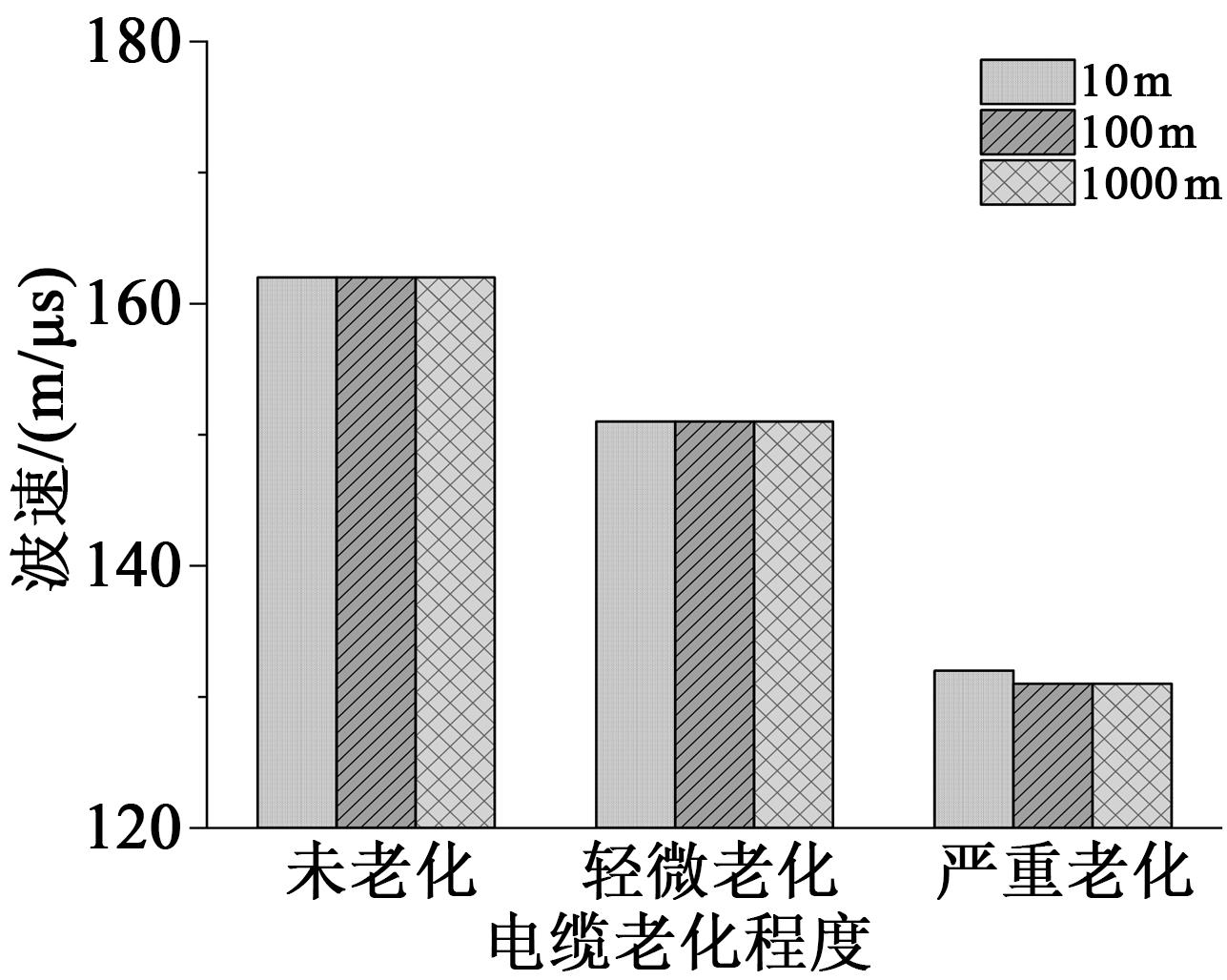

实际运行电缆长度不一，为研究基于输入阻抗谱计算不同长度电缆中波速的稳定性，本研究进一步仿真了10 m、1 000 m两种长度电缆在整体发生均匀老化和未老化时的阻抗幅值频谱，分别计算电缆中波速并与图3中100 m电缆波速进行对比，结果如图4所示。由图4可以看出，当电缆老化状态相同时，不同长度电缆中波速的计算值差异较小。这在一定程度上证明了基于电缆输入阻抗谱计算电缆中波速的稳定性较好，基本不受长度的影响。

2.3 电缆分段老化诊断仿真研究

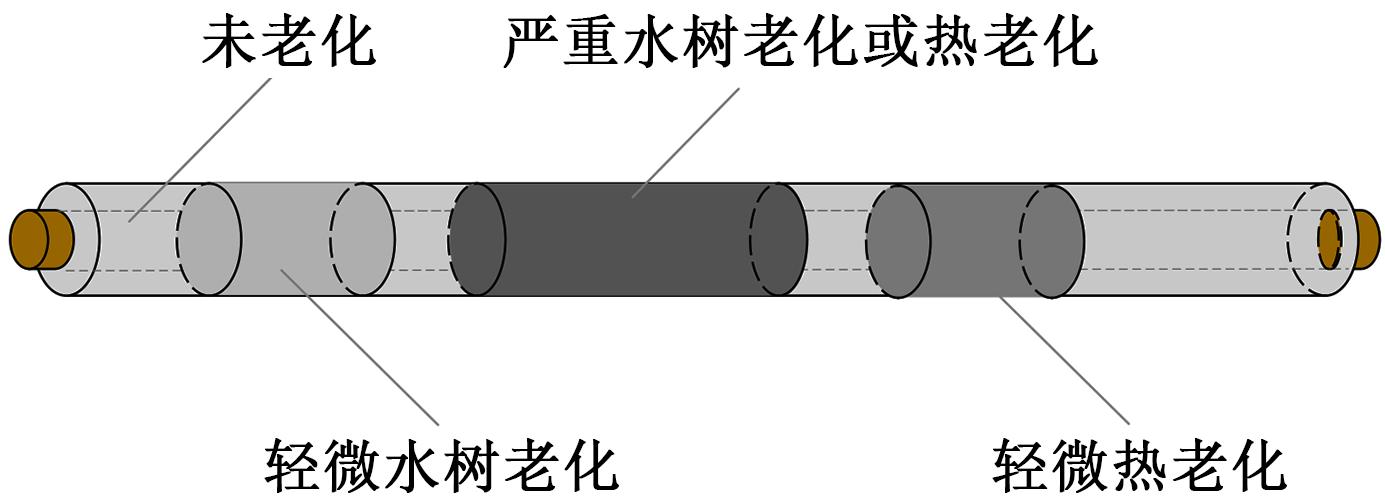

由于XLPE配电电缆空间跨度大、敷设环境复杂，运行电缆分段老化现象普遍存在，如图5所示，即电缆绝缘老化状态沿其线路并非呈均匀分布，亟需研究电缆波速对电缆分段老化诊断的有效性。

2.3.1 电缆分段老化程度对平均波速的影响

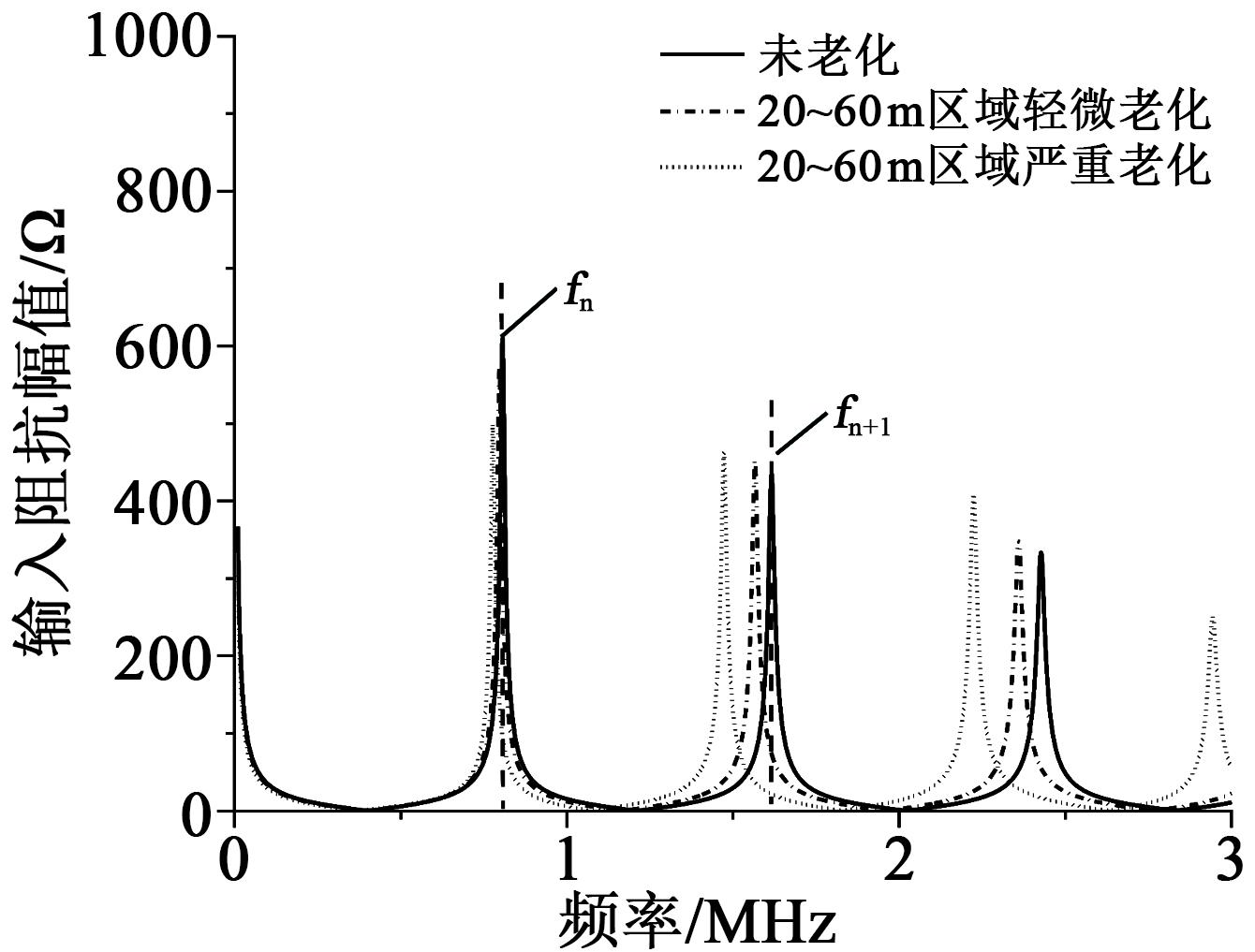

首先以100 m长的单芯10 kV XLPE电缆为例，将距电缆首端20～60 m的区域设为分段老化发生位置，其他区域设为未老化区域。在电缆末端开路的条件下仿真了分段老化区域发生均匀轻微老化和均匀严重老化两种情况下的首端输入阻抗幅值频谱，并与100 m未老化电缆的仿真结果进行对比，结果如图6所示。从图6可以看出，电缆发生分段老化时，其输入阻抗幅值频谱同样与未老化电缆存在明显差异。结合式（6）计算各电缆的平均波速如图7所示。

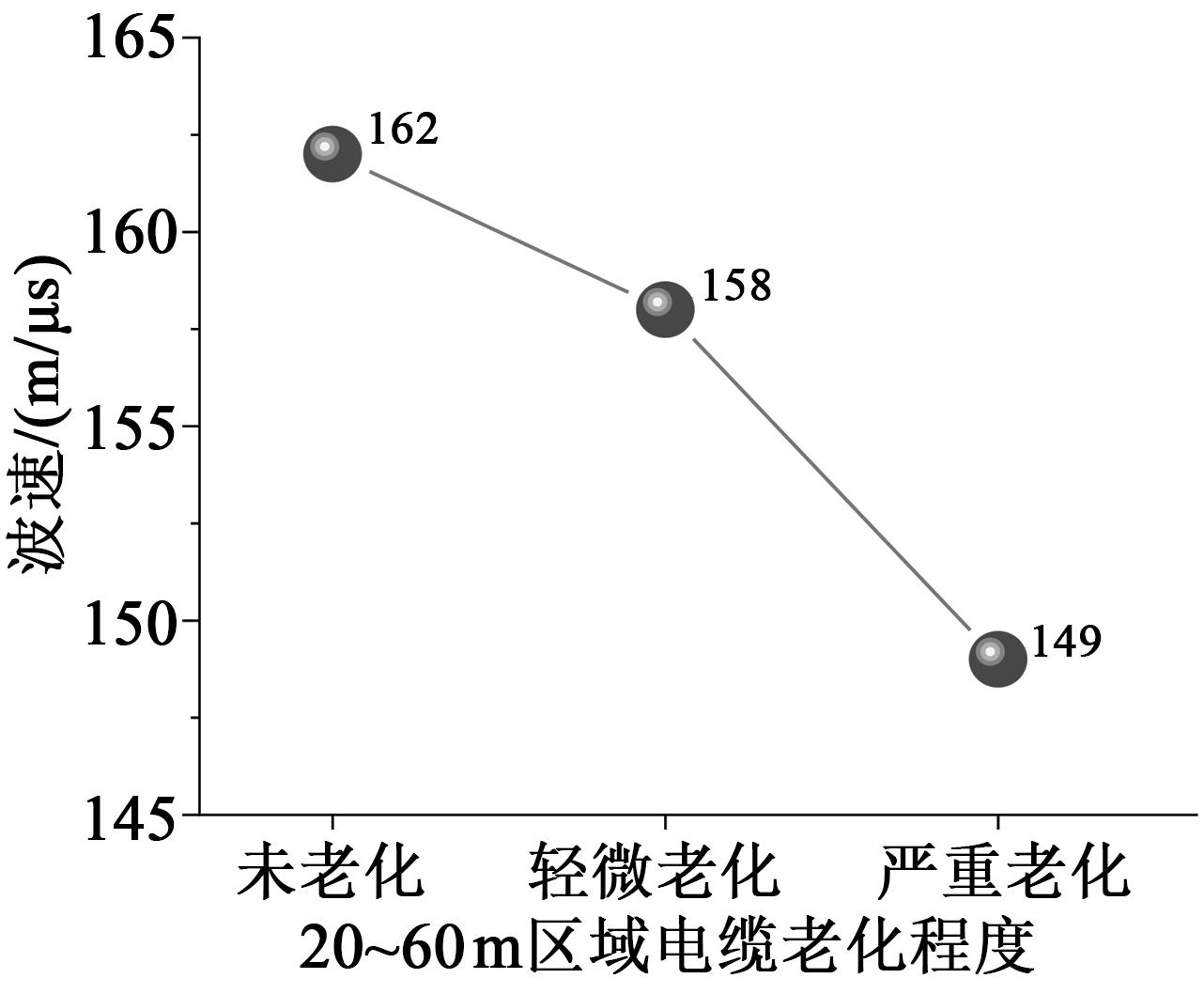

从图7可以看出，随着电缆分段老化严重程度的增加，电缆平均波速逐渐减小。由此可见，基于输入阻抗谱计算得到的平均波速可以有效地反映出电缆分段老化严重程度的变化。

2.3.2 电缆分段老化区域长度占比对平均波速的影响

在上述研究基础上，进一步仿真研究了电缆分段老化区域不同长度占比情况下的输入阻抗幅值频谱，结合式（6）计算了电缆平均波速与电缆分段老化区域长度占比的关联关系，结果如表2所示。其中，电缆分段老化发生位置区域（距电缆首端）分别为：20～21 m、20～25 m、20～30 m、20～40 m、20～60 m、20～80 m、20～100 m、0～100 m，即电缆分段老化区域占比分别为1%、5%、10%、20%、40%、60%、80%、100%。

从表2可以看出，当电缆分段老化区域老化程度相同时，分段区域长度占比越高，对应的电缆平均波速越小。当电缆分段老化区域长度占比相同时，分段老化区域老化越严重，电缆平均波速同样越小。因此，基于电缆平均波速可以有效地表征电缆分段老化区域长度占比的变化。此外，可以发现，当电缆分段老化区域长度占比为1%时，电缆平均波速相较未老化电缆波速基本一致；而当电缆分段老化区域长度占比大5%时，电缆平均波速发生改变，此时电缆老化可以被有效诊断。

2.3.3 电缆分段老化发生位置对平均波速的影响

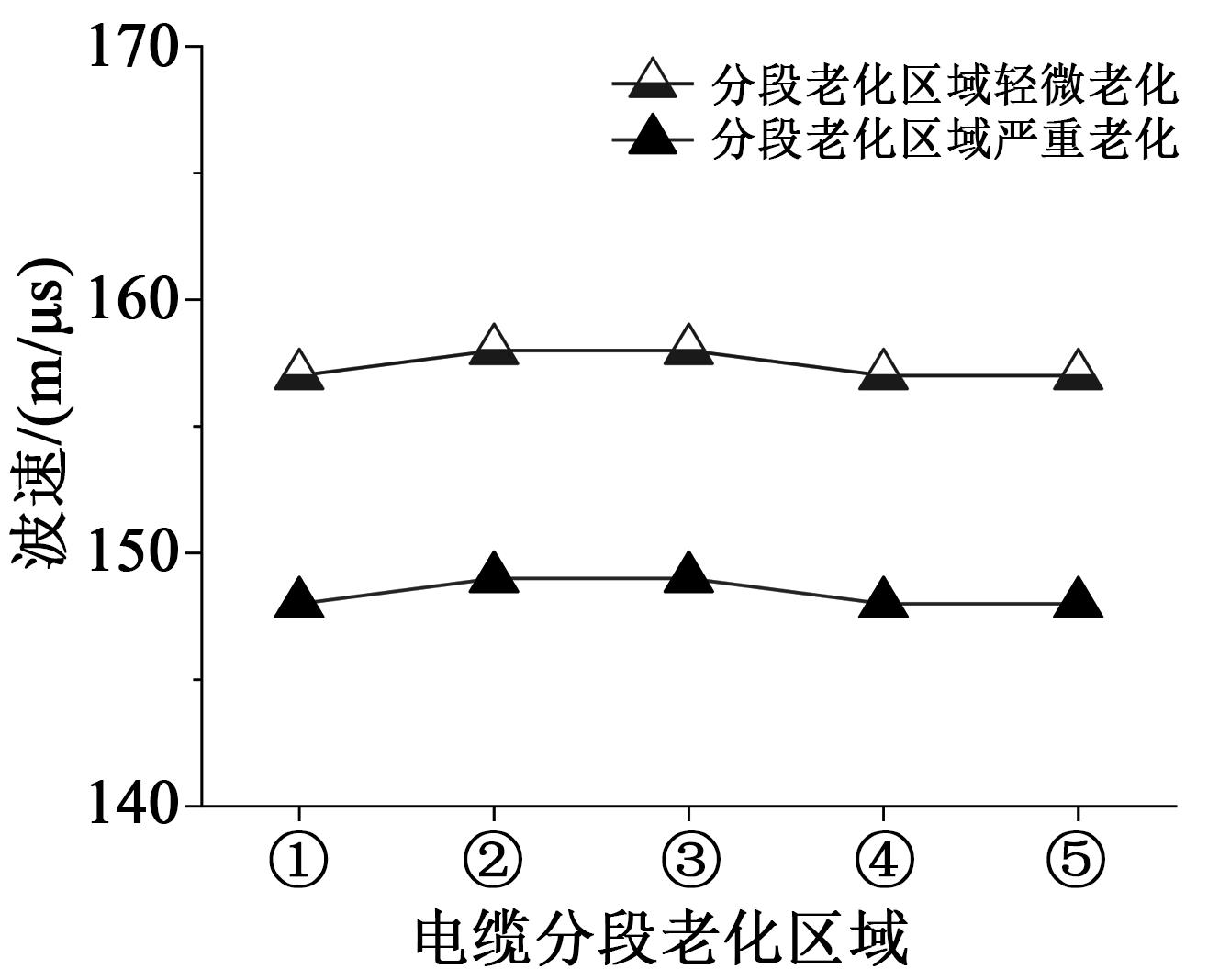

由于电缆绝缘老化过程受敷设环境因素影响较大，电缆分段老化发生位置并非固定。但在评价电缆绝缘老化状态时所选取的表征量不应受电缆分段老化发生位置的影响。同样以100 m长的单芯10 kV XLPE电缆为例，仿真电缆分段老化总长度同为40 m，分段老化程度及发生位置不同时的电缆输入阻抗谱，并据此计算各老化情况下的电缆平均波速结果如图8所示。其中，电缆分段老化发生位置区域如下：①距电缆首端10 ～30 m和50～70 m；②距电缆首端20～60 m；③距电缆首端30～70 m；④距电缆首端40～80 m；⑤距电缆首端20～40 m和60～80 m。从图8可以看出，当电缆分段老化长度占比相同时，电缆平均波速只与电缆分段老化严重程度相关，基本不受电缆分段老化发生位置的影响。

基于上述仿真研究可以看出，对于均匀老化电缆而言，电缆老化越严重，电缆波速越小，且电缆波速与电缆长度无关；对于分段老化电缆而言，电缆分段老化严重程度或分段老化区域长度占比的增加同样会导致电缆中平均波速的降低，且电缆平均波速与分段老化发生位置基本无关。因此，可以基于电缆中平均波速诊断电缆整体老化状态。

3 试验研究

收起

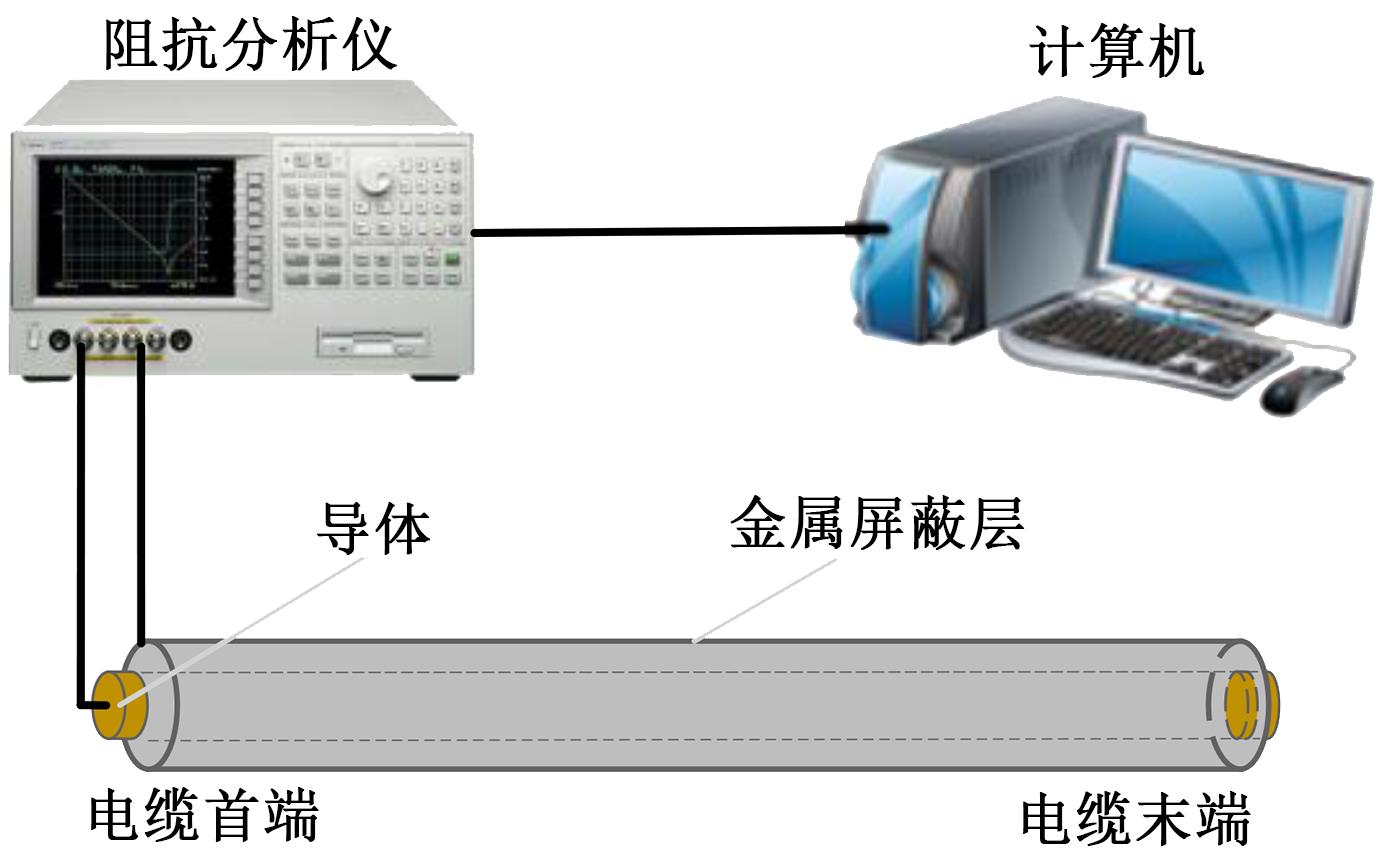

为验证本研究所提的电力电缆本体整体绝缘老化状态诊断方法的有效性，在实验室搭建了如图9所示的测试平台。

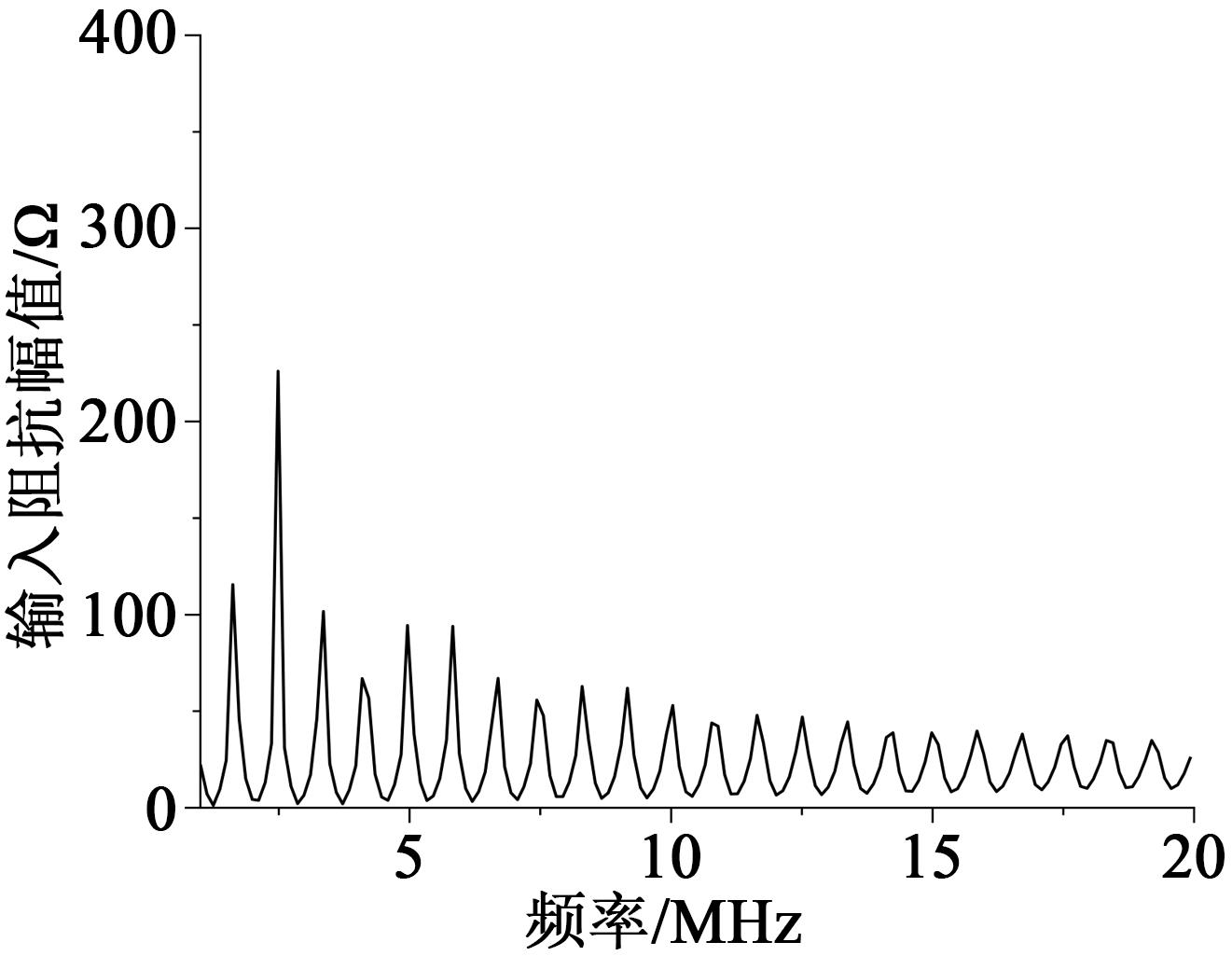

首先利用Agilent 4294A型阻抗分析仪测量了长度为99 m的单芯10 kV XLPE电缆在末端开路状态下的阻抗幅值频谱，测试频谱范围为40 Hz～20 MHz，测量结果如图10所示。

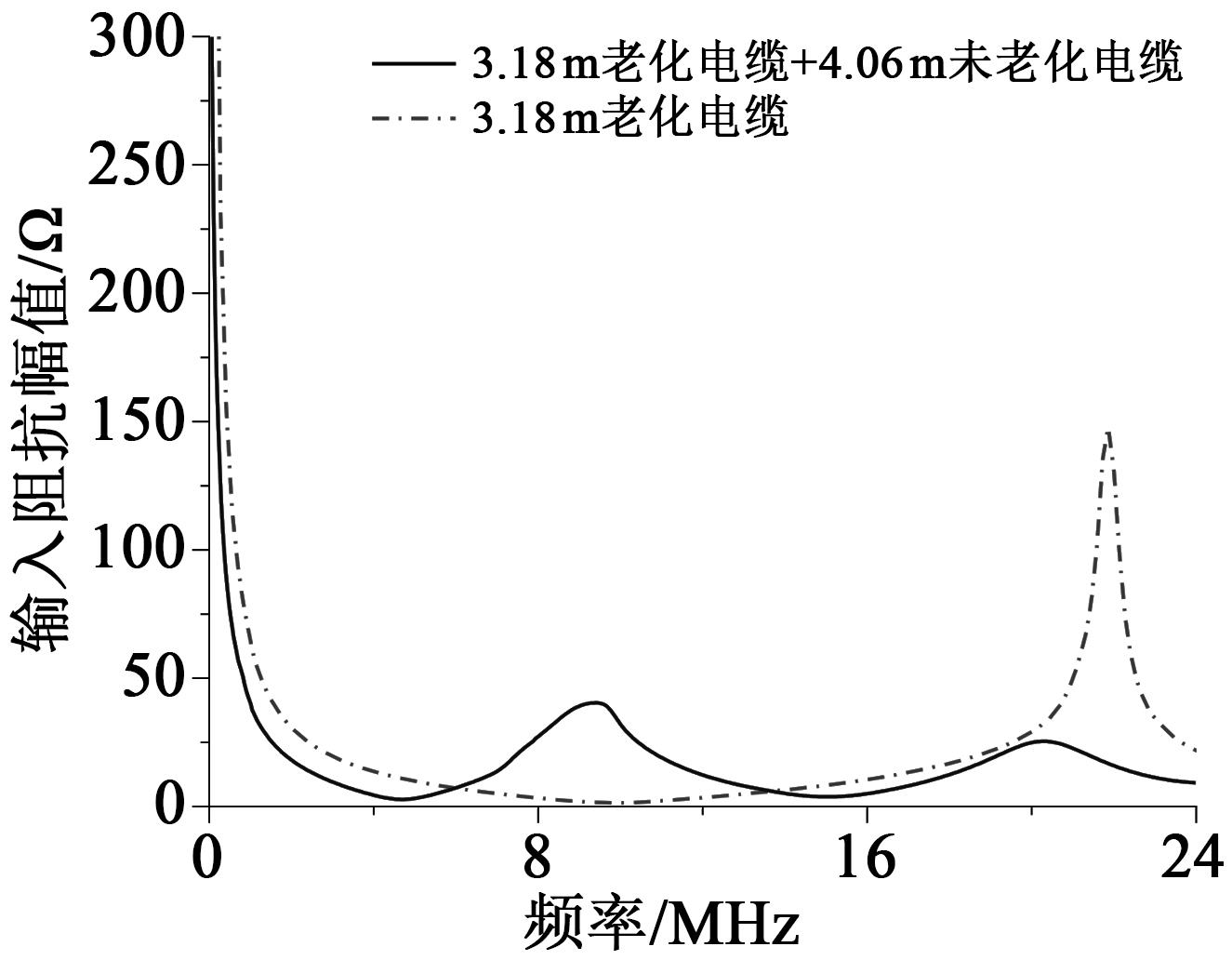

随后，截取长度为3.18 m的电缆，用大电流发生器给电缆导体加热，模拟电缆实际过载运行导致的绝缘热老化，其中导体线芯温度控制在135℃，室温为25℃，老化时间为64天。老化完成后，利用阻抗分析仪测试了老化后电缆的阻抗幅值频谱。随后将此3.18 m老化电缆与同型号4.06 m未老化电缆串联构成分段老化电缆，同样对其输入阻抗幅值频谱进行测试。两次阻抗幅值频谱的测试频率范围均为40 Hz～30 MHz，测量结果如图11所示。

在此基础上，利用式（6）计算各电缆中的平均波速，得到未老化电缆、分段老化电缆以及老化电缆中平均波速值分别为166、152、139 m/μs。均匀热老化后电缆波速相较老化前降低了16.3%，降低幅度较为明显。与此同时，分段老化电缆中的平均波速高于均匀老化电缆中波速，低于未老化电缆中波速。上述试验结果表明，无论电缆发生均匀老化还是分段老化，电缆中的平均波速均会有所降低，基于电缆平均波速可有效表征均匀老化电缆和分段老化电缆的整体老化状态。

此外，王晓威^[21]对上述老化前后电缆绝缘部分内、中、外3层绝缘材料的力学性能进行了测试，将本研究电缆中波速测量结果与其测试结果对比如表3所示。从表3可以看出，电缆老化后绝缘部分各层的断裂伸长率显著降低，波速在一定程度上可与断裂伸长率和波速的变化很好地对应。

4 分析与讨论

收起

时域反射技术同样可以用于电缆中波速的测量，但测量过程中会由于时域脉冲传播过程中的波形畸变而影响波速计算结果的准确性；与此同时，当电缆长度较短时对于测试仪器性能要求较高。而本研究提出的基于输入阻抗谱的波速计算方法原理主要基于电缆线路阻抗频谱“谐振”效应，其“谐振频率”基本不受波形畸变影响，在一定程度上可以提高波速测量准确性^[22]。此外，考虑仪器自身采样率对于输入阻抗幅值频谱波形完整性的影响，可利用多个谐振周期频率间隔值来计算电缆中的波速以降低误差。

5 结论

收起

（1）电缆老化会引起绝缘结构相对介电常数的增大，导致电缆中高频电磁波传播速度的减小。本研究利用电缆输入阻抗幅值频谱计算电缆中平均波速，并据此提出基于电缆中平均波速诊断电缆整体绝缘老化状态的方法。

（2）对于均匀老化电缆而言，电缆老化越严重，电缆中波速越小，且波速与电缆长度无关；对于分段老化电缆而言，电缆分段老化严重程度或分段老化区域长度占比的增加均会导致电缆中平均波速的减小，且电缆平均波速与分段老化发生位置基本无关。

（3）基于试验研究发现电缆热老化后绝缘层的断裂伸长率和电缆中波速均有所降低，且这两种性能参数的变化趋势可以很好地对应，验证了基于波速诊断电缆绝缘老化状态的有效性。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

吴明祥,欧阳本红,李文杰.交联电缆常见故障及原因分析[J].中国电力,2013,46(5):71-75.

[2]

王逊峰,祝曦,尹毅,等.电缆等温松弛电流的时间特性与温度特性研究[J].绝缘材料,2020,53(9):63-71.

[3]

周远翔,赵健康,刘睿,等.高压/超高压电力电缆关键技术分析及展望[J].高电压技术,2014,40(9):2593-2612.

[4]

张福增,李淑琦,朱永华,等.热老化对挤塑绝缘XLPE直流电缆空间电荷特性的影响[J].绝缘材料,2015,48(8):41-45.

[5]

徐俊,王晓东,欧阳本红,等.热老化对交联聚乙烯电缆绝缘理化结构的影响[J].绝缘材料,2013,46(2):33-37.

[6]

SVIDSTEN

, ILDSTAD

, HOLMGREN

, et al. Correlation between AC breakdown strength and low frequency dielectric loss of water tree aged XLPE cables[J]. IEEE Transactions on Power Delivery,1998,13(1):40-45.

[7]

周凯,陈泽龙,尹游,等.XLPE电缆水树老化及其诊断技术的研究进展[J].绝缘材料,2019,52(2):7-14.

[8]

ONKI

, HIRAI

. Location attempt of a degraded portion in a long polymer-insulated cable[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2018,25(6):2461-2466.

[9]

ONKI

, YAMADA

, HIRAI

. Precise location of the excessive temperature points in polymer insulated cables[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2013,20(6):2099-2106.

[10]

单秉亮,李舒宁,程俊华,等.XLPE配电电缆热老化段和集中性缺陷的辨识与定位[J].中国电机工程学报,2021,41(23):8231-8241.

[11]

谢敏,周凯,赵世林,等.新型基于反射系数谱的电力电缆局部缺陷定位方法[J].电网技术,2017,41(9):3083-3089.

[12]

HIRAI

, YAMADA

, ONKI

. Comparison of broadband impedance spectroscopy and time domain reflectometry for locating cable degradation[C]//IEEE International Conference on Condition Monitoring and Diagnosis. Bali, Indonesia: IEEE,2012:229-232.

[13]

杜伯学,晨磊,李进,等.高压直流电缆聚乙烯绝缘材料研究现状[J].电工技术学报,2019,34(1):179-191.

[14]

郑晓泉,王金锋,李彦雄.交联聚乙烯中水树枝向电树枝的转化[J].中国电机工程学报,2013,36(22):166-174.

[15]

张洪欣,沈远茂,韩宇南.电磁场与电磁波(第二版)[M].北京:清华大学出版社,2016.

[16]

周志强.基于宽频阻抗谱的电缆局部缺陷诊断方法研究[D].武汉:华中科技大学,2015.

[17]

齐磊,崔翔,卢铁兵,等.屏蔽电缆的分布参数测量及瞬态分析[J].中国电机工程学报,2005,25(6):119-123.

[18]

PAPAZYAN

, PETTERSSON

, EDIN

, et al. Extraction of high frequency power cable characteristics from S-parameter measurements[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2004,11(3):461-470.

[19]

ZHOU

, ZHANG

, HE

, et al. Local degradation diagnosis for cable insulation based on broadband impedance spectroscopy[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2015,22(4):2097-2107.

[20]

JONSCHER

A K

. Dielectric response of polar materials[J]. IEEE Transactions on Dielectrics and Electrical Insulation,1990,25(4):622-629.

[21]

王晓威.XLPE电缆绝缘热老化的高压频域介电特性研究[D].北京:华北电力大学,2021.

[22]

单秉亮,李舒宁,杨霄,等.XLPE配电电缆缺陷诊断与定位技术面临的关键问题[J].电工技术学报,2021,36(22):4809-4819.

2022年第55卷第2期

PDF下载

引用本文

BibTeX

文章信息

doi: 10.16790/j.cnki.1009-9239.im.2022.02.012

接收时间：2021-07-28
首发时间：2025-12-22
出版时间：2022-02-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2021-07-28
修回日期：2021-09-14

基金

作者信息

¹新能源电力系统国家重点实验室(华北电力大学),北京 102206

²国网山西省电力公司电力科学研究院,山西太原 030001

通讯作者:

王伟（1979-），男（汉族），辽宁沈阳人，副教授，主要从事电气设备的在线监测与故障诊断的研究。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/jycl/CN/10.16790/j.cnki.1009-9239.im.2022.02.012

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况
