基于分子动力学的导热型间位芳纶复合纸基绝缘材料的制备及性能研究

PDF下载

范晓舟 , 郭腾 , 董合 , 毕瀚文 , 律方成 , 赵旭 , 孙泽坤

绝缘材料 | 材料研究 2025,58(6): 94-104

收起

绝缘材料 | 材料研究 2025, 58(6): 94-104

基于分子动力学的导热型间位芳纶复合纸基绝缘材料的制备及性能研究

全屏

范晓舟, 郭腾, 董合, 毕瀚文, 律方成, 赵旭, 孙泽坤

作者信息

华北电力大学河北省输变电设备安全防御重点实验室，河北保定 071003

范晓舟（1990-），男（汉族），黑龙江哈尔滨人，研究员，博士，主要从事新型电工绝缘材料与电力设备在线监测方向的研究；

通讯作者:

郭腾（1998-），男（汉族），河北省沧州人，硕士生，主要从事新型电工绝缘材料方向的研究。

Preparation and performance study of thermally conductive meta-aramid composite paper-based insulating materials based on molecular dynamics

Xiaozhou FAN, Teng GUO, He DONG, Hanwen BI, Fangcheng LÜ, Xu ZHAO, Zekun SUN

Affiliations

Hebei Provincial Key Laboratory of Power Transmission Equipment Security Defense, North China Electric Power University, Baoding 071003, China

出版时间: 2025-06-20 doi: 10.16790/j.cnki.1009-9239.im.2025.06.012

文章导航

摘要

收起

间位芳纶绝缘纸因其优异的介电性能和力学性能而广泛应用于变压器与高压套管中，但其较低的热导率限制了在高热负载环境下的应用。为提高芳纶绝缘纸的导热性能，本文采用仿真指导实验设计的方法，对多种纳米填料/芳纶仿真模型进行热导率计算，筛选出纳米SiO₂(KH570)、纳米TiO₂和纳米C₃N₄ 3种导热性能优良的纳米填料，并对比实验室复合芳纶纸手抄片的力学性能和绝缘性能，确定最优掺杂量，进一步探究纳米填料对复合芳纶纸热导率的影响并分析其内在的导热机理。结果表明：3种纳米填料最佳的掺杂质量分数分别是：SiO₂(KH570)为10%，TiO₂为4%，C₃N₄为4%。通过热导率测试，确定纳米C₃N₄为最优纳米填料，相比纯芳纶纸，掺杂4%纳米C₃N₄的复合芳纶纸弹性模量提升了135%，杨氏模量提升了198%，电气强度提升了60.24%，体积电阻率提升了3 713%，热导率提升了304.31%。

关键词

间位芳纶 / 纳米填料 / 掺杂改性 / 热导率

Abstract

收起

Meta-aramid insulation paper is widely used in transformers and high-voltage bushings due to its excellent dielectric and mechanical properties, but its low thermal conductivity limits its application in high thermal load environments. To enhance the thermal conductivity of nano-filler/aramid insulation paper, this study employed simulation-guided experimental design to calculate the thermal conductivity of aramid simulation models. Three nano-fillers with excellent thermal conductivity properties, namely nano SiO₂ (KH570), nano TiO₂, and nano C₃N₄, were screened out. The mechanical and insulation performance of laboratory composite aramid paper hand sheets were compared, and the optimal filling amount was determined. Further, the influence of nano-fillers on the thermal conductivity of composite aramid paper was explored, and their inherent thermal conduction mechanism was analyzed. The results show that the optimal addition amounts of three nano-fillers are: nano SiO₂ (KH570) at 10%, nano TiO₂ at 4%, nano C₃N₄ at 4%. Through thermal conductivity testing, nano C₃N₄ is determined to be the optimal nano-filler, and the composite aramid paper with 4% of nano C₃N₄ showing an increase in elastic modulus by 135%, Young's modulus by 198%, electric strength by 60.24%, volume resistivity by 3 713%, and thermal conductivity by 304.31% compared with pure aramid paper.

Key words

meta-aramid / nanofillers / doping modification / thermal conductivity

引用本文

范晓舟, 郭腾, 董合, 毕瀚文, 律方成, 赵旭, 孙泽坤. 基于分子动力学的导热型间位芳纶复合纸基绝缘材料的制备及性能研究. 绝缘材料, 2025 , 58 (6) : 94 -104 . DOI: 10.16790/j.cnki.1009-9239.im.2025.06.012

Xiaozhou FAN, Teng GUO, He DONG, Hanwen BI, Fangcheng LÜ, Xu ZHAO, Zekun SUN. Preparation and performance study of thermally conductive meta-aramid composite paper-based insulating materials based on molecular dynamics[J]. Insulating Materials, 2025 , 58 (6) : 94 -104 . DOI: 10.16790/j.cnki.1009-9239.im.2025.06.012

正文

收起

0 引言

收起

随着我国电网建设的不断加强和规模的不断扩大，输变电容量逐年增加，安全性和可靠性成为电网发展的重中之重。绝缘材料的优良性能是实现高科技电力产品的重要保证，也是确保其长时间、高效率、安全运行的前提^[1]。

芳纶纤维（aramid fiber）最早由美国杜邦公司研发，具有出色的绝缘性能、耐热性能和力学性能。其中间位芳纶纸因其优秀的绝缘性能和机械强度，被视为油纸系统中理想的绝缘材料。图1为间位芳纶的结构式。然而，芳纶纸的热导率相比纤维素纸较差^[2]。这是因为芳纶纤维作为高分子聚合物，具有高度的等向性，分子间距大，热传导效率低。此外，虽然芳纶纸的纤维结构较为紧密，但沉析纤维与短切纤维的结合处仍存在大量细小气孔间隙，限制了热量在材料内部的传导。

目前，国内外研究人员普遍通过掺杂纳米材料来提高绝缘材料的性能。廖瑞金等^[3]利用纳米Al₂O₃对芳纶纸进行改性，显著提升了其电气强度和抗张强度。豆莞莞^[4]使用纳米SiO₂和纳米Al₂O₃对芳纶纸进行改性，通过优化分散工艺和热压条件，进一步提升了芳纶纸的力学性能和介电性能。TANG C等^[5-6]通过分子动力学模拟和实验对比，发现纳米Al₂O₃和纳米SiO₂改性通过增加氢键连接和优化纳米颗粒含量，可显著提升纤维素模型的热稳定性和芳纶纸的综合性能。但当前国内外研究主要聚焦于芳纶纸力学性能和绝缘性能的改进，鲜有通过掺杂纳米材料对芳纶纸导热性能进行改性的研究。

本文通过搭建掺杂纳米填料的复合芳纶纸的仿真模型，对多种热导率和电气性能较好的纳米颗粒进行仿真模拟，确定3种导热性能优良的纳米填料，再对比试制的不同纳米填料含量的复合芳纶纸实验室手抄片的力学性能和绝缘性能，确定3种填料的最优掺杂量，进一步研究3种纳米填料分别在其最优掺杂量下对复合芳纶纸热导率的影响，并分析其内在的导热机理，最终选定最优的导热改性纳米填料。

1 仿真模型导热实验

收起

运用MD模拟软件Material Studio对间位芳纶与纳米颗粒掺杂进行物理性能的模拟仿真研究。

1.1 模型构建

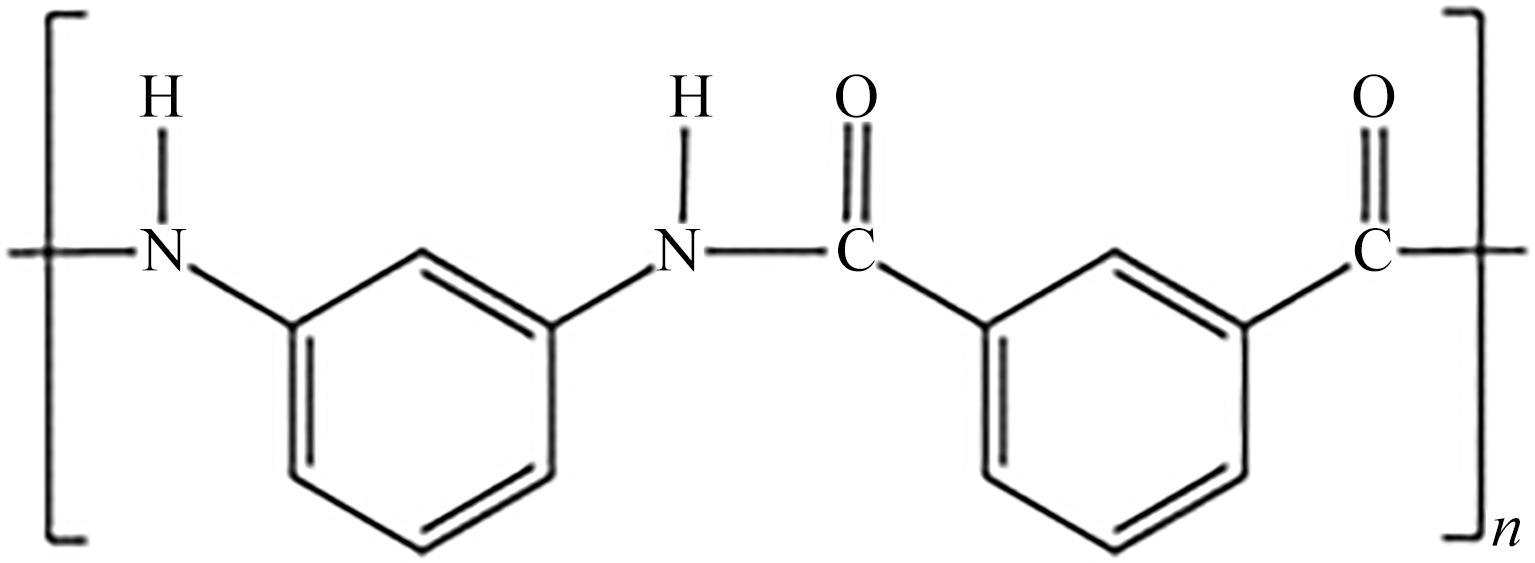

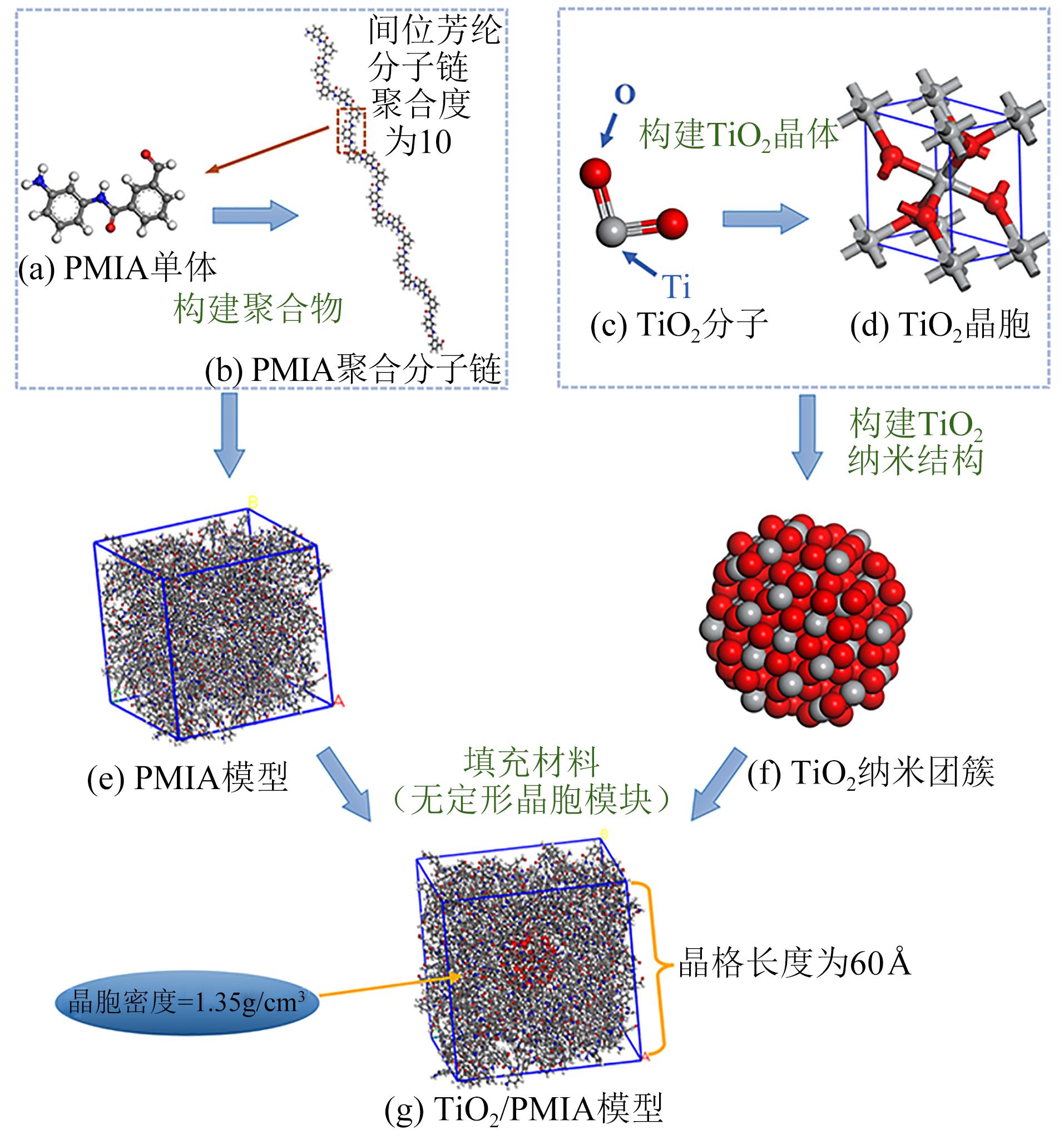

芳纶（PMIA）单体为间苯二甲酰间苯二胺，化学结构如图2(a)所示。在构建芳纶分子链时，将聚合度设置为10，PMIA聚合分子链如图2(b)所示。

实验选用SiO₂、BN、C₃N₄、Al₂O₃、ZnO、TiO₂、ZrO₂以及接枝KH550和KH570的SiO₂纳米颗粒进行建模。首先设定掺杂的纳米颗粒质量分数，然后利用Forcite模块对建立的纳米团簇进行几何优化得到低能构型^[7]，如图2(f)所示。之后使用Build Crystal建立空白晶胞，通过pack in surface enclosed volume确保芳纶分子链在空白区域内填充。将芳纶的填充初始密度设置为0.6 g/cm³，然后执行NPT仿真，使模型的最终密度达到1.35 g/cm³，如图2(g)所示。为了避免模型陷入局部极值，使用Forcite模块中的Anneal功能对模型进行退火处理，使其更贴近实际情况，为接下来的模拟计算提供合理的几何构象。

1.2 导热计算

将搭建的模型导入LAMMPS软件并采用NEMD算法模拟非平衡状态计算热导率。在z方向上将模型划分为20层，两侧设置为高温区，中间为低温区，利用Langevin控温方法维持各区温度，从而在模型中形成热流计算热导率。通过交换模型中粒子的动能实现热量流动，最后形成稳定的温度梯度，原理如图3所示。

在NVT系统下进行NEMD模拟，设置高温区和低温区。对高分子区域温度的线性部分进行拟合得到界面处的温降（∆T），然后使用公式（1）计算模型热导率（

G k

）。

J Q = - G k · Δ T

（1）

式（1）中：

∆ T

表示热流通过界面后产生的界面温降；J_Q表示热流，

J Q = (∆ E 1 + ∆ E 2) / 2 A ∆ t

，其中

∆ E 1

、

∆ E 2

分别为高温区和低温区的能量，A代表模型的截面积，

∆ t

代表仿真时间步长。对搭建的复合模型在温度为300、350、400、450、500 K时分别进行仿真计算，将原子的交换次数设置为400，每次原子交换之间进行500步的分子动力学仿真，步长为1 ps^[8-9]。

1.3 力学性能计算

系统受到的力与内应力为均衡，在原子级上，利用维里公式来计算内应力（

σ

）的大小，如式（2）所示。

σ = - 1 V 0 ∑ i = 1 N m i v i α v i β + ∑ i < j r i j α f i j β

（2）

式（2）中：下标i、j表示粒子编号（从1至N）；α、β表示x、y、z笛卡尔坐标系分量；m、v、f分别表示粒子的质量、速度和作用力；V₀表示未变形体积大小；

r i j α

表示粒子i和j在α方向的矢量差。

应力张量（

σ k

）如式（3）所示。

σ k = - 1 V 0 ∑ i = 1 N m i v i γ v i γ

（3）

式（3）中，γ为x、y、z笛卡尔坐标系分量。

在变形较低的系统中，可以用一般的胡克定律来描述其应力（

σ

）-应变（

ε

）的关系，如式（4）～（5）所示。

σ = C i j ε

（4）

C = λ + 2 μ λ λ 000 λ λ + 2 μ λ 000 λ λ λ + 2 μ 000 000 μ 00 0000 μ 0 00000 μ

（5）

式（4）～（5）中，C_ij表示矩阵中的第i行第j列的分量；λ和μ为Lame常数，如式（6）所示。

λ = 13 C 11 + C 22 + C 33 - 23 C 44 + C 55 + C 66 μ = 13 C 44 + C 55 + C 66

（6）

1.4 复合体系结构参数计算

1.4.1 均方位移（MSD）

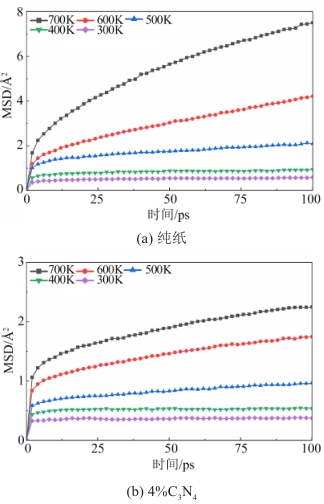

均方位移（MSD）是表征模型中分子链运动能力的重要参数。由于仿真过程中原子不断运动，可用MSD来描述分子链的整体运动状态。MSD值越高，说明分子链运动越活跃，导致体系热力学性能不稳定，表明模型的热力学性能较差。均方位移计算公式如式（7）所示。

D M S = 1 3 N ∑ i = 0 N - 1 R i (t) - R i (0) 2

（7）

式（7）中，D_MS为均方位移；R_i₍₀₎和R_i₍_t₎分别为体系中任意原子初始时刻i和t时刻的矢量位移；N为体系内原子数。

1.4.2 自由体积分数（FFV）

实验构建的聚合物无定形区模型由自由体积和占有体积组成。占有体积是芳纶分子链所占区域，自由体积是晶胞中供分子链活动的区域。自由体积分数计算公式如式（8）所示。

V F F = V f V o + V f × 100 %

（8）

式（8）中：V_FF为自由体积分数；V_f为自由体积；V_o为占有体积。

2 实验

收起

2.1 纳米掺杂芳纶纸的制备

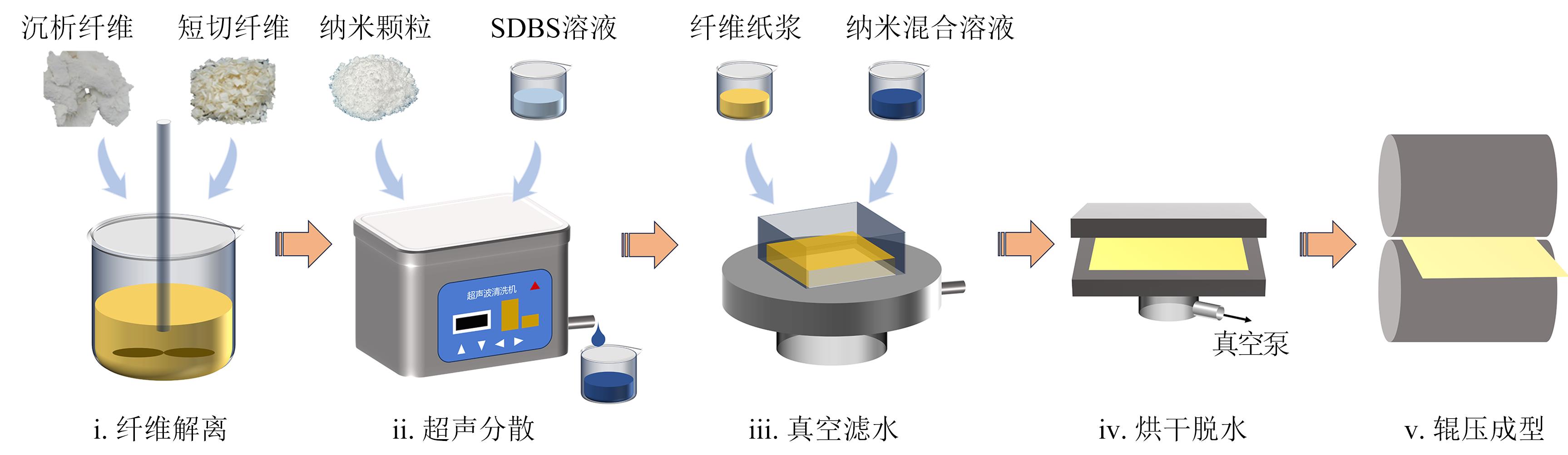

纳米掺杂芳纶纸的制备流程如图4所示。首先按质量比7∶3称取沉析纤维和短切纤维，加入2%的丙烯酰胺（AM）解离5万转，得到芳纶纤维浆液；将纳米粒子与去离子水按照不同质量比混合制成悬浊液，再加入0.5%十二烷基苯磺酸钠（SDBS）溶液，将混合溶液进行磁力搅拌，利用超声波分散仪进行超声分散，得到纳米混合溶液。将芳纶纤维浆液与纳米混合溶液在解离器中搅拌均匀，之后将混合溶液加入至纸页成型抄片机中，在（105±2）℃真空下烘干16 min；将成型后的纸胚进行辊压处理，设置温度为230℃，辊压压力为0.3 MPa，纸张4个朝向各辊压1次，得到纳米掺杂芳纶纸，试样边长为（200±2）mm，厚度为（0.13±0.02）mm。

2.2 测试与表征方法

2.2.1 结构和形貌表征

使用费尔米Tecnai系列F20型透射电子显微镜，分析纳米粒子的纳米尺度结构和粒子分布。

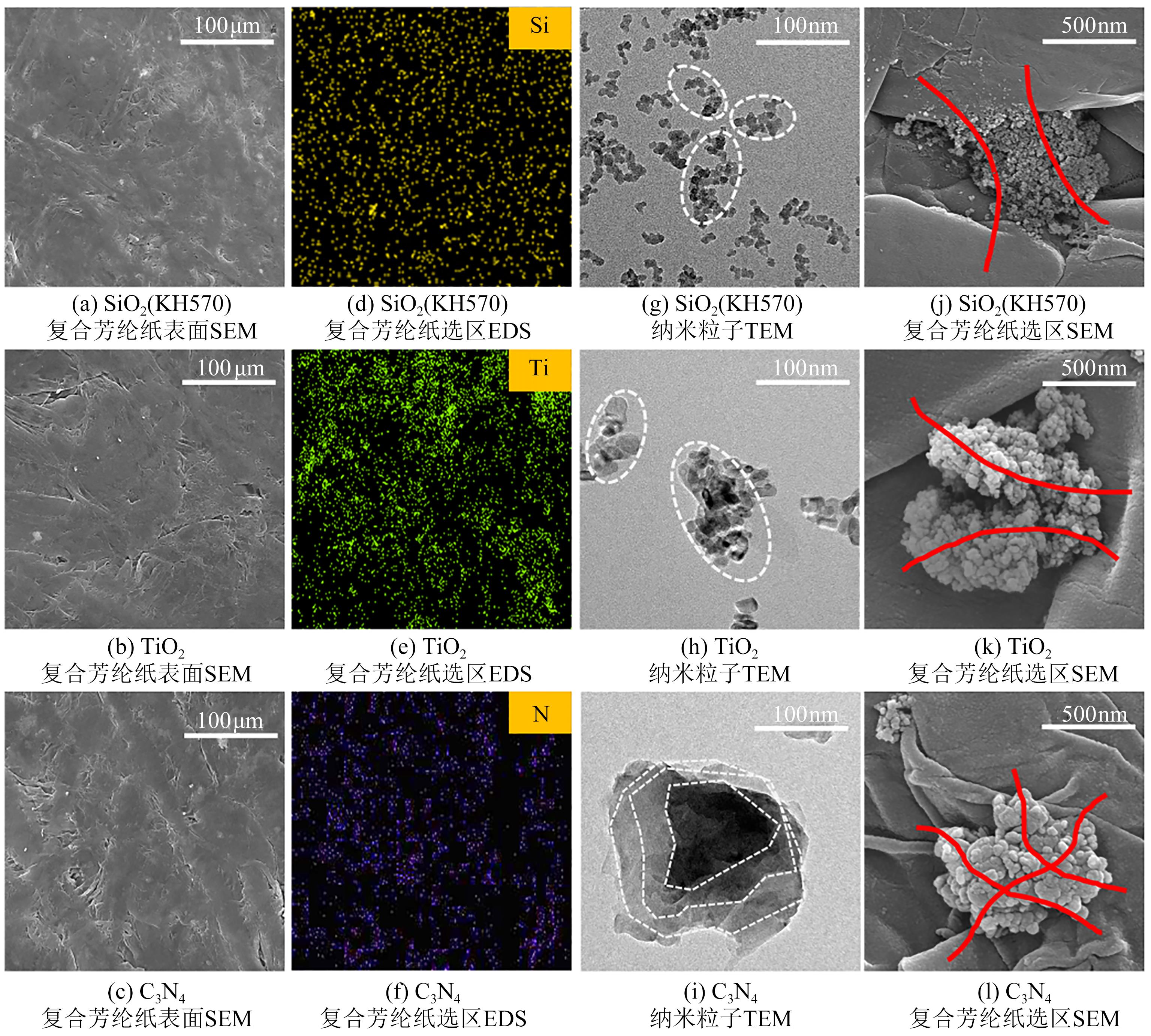

使用带有能量色散X射线光谱（EDS）分析器的赫克托尔Quanta系列F250型扫描电子显微镜（SEM），观察纳米掺杂芳纶纸试样表面的3D微观形貌，分析试样的元素组成和分布情况。

2.2.2 力学性能测试

弹性模量：参考GB/T 25218—2010使用静态电阻应变仪进行测试，通过杠杆装置分三级加载，在应变仪上分别读数，将3次测得的应变仪读数取平均值，然后将试验数据作为应力-应变曲线，曲线的线性段斜率即为弹性模量。

杨氏模量：参考GB/T 22898—2008采用拉伸法进行测试，将纳米掺杂芳纶纸裁剪为尺寸100 mm×15 mm的矩形试样，将试样固定在负载框架内，逐渐施加拉力，使用拉力传感器来测量施加的力。利用公式

E = σ / ε

计算杨氏模量，其中

σ

为应力，

ε

为应变。

2.2.3 电气性能测试

电气强度：参考GB/T 3333—1999使用柱-板电极测试试样的直流击穿电压，采用恒定升压法，温度为（20±2）℃，相对湿度为（15±1）%，每个试样重复测试8次，并采用Weibull分布拟合数据。

体积电阻率：参照GB/T 31838.4—2019使用体积表面电阻测定仪测试试样的体积电阻率，采用三电极法，温度为（20±2）℃，相对湿度为（15±1）%，每组试样测量5次后取平均值。

2.2.4 导热性能测试

导热性能：参考GB/T 29313—2012采用西安夏溪TC1000系列平板法导热系数仪进行测试，基于稳态传热原理，采用双试样防护热板法，将纳米掺杂芳纶纸裁剪为尺寸100 mm×100 mm的矩形试样，将试样在温度为（23±2）℃、相对湿度为（50±5）%条件下处理24 h。在常温下对试样施加0.069 MPa压力进行测量，每组试样测量5次后取平均值。

2.2.5 模拟工况实验

参考DL/T 572—2010《电力变压器运行规程》，利用研制的纳米改性芳纶纸包裹铜片模拟变压器内部绝缘的真实结构，进行强油循环实验和机械振动实验。

强油循环实验：将试样用夹具固定于装有25^#变压器油的烧杯中，利用海奇DF-101S集热式磁力搅拌器对烧杯中的绝缘油搅拌6 h，设置温度为90℃，绝缘油流速为0.55 m/s。

机械振动实验：将烧杯固定于莱博威VB-DCZDSYT电磁振动试验台上，设置振动频率为60 Hz，振幅为2 mm。

3 结果与讨论

收起

3.1 导热仿真结果

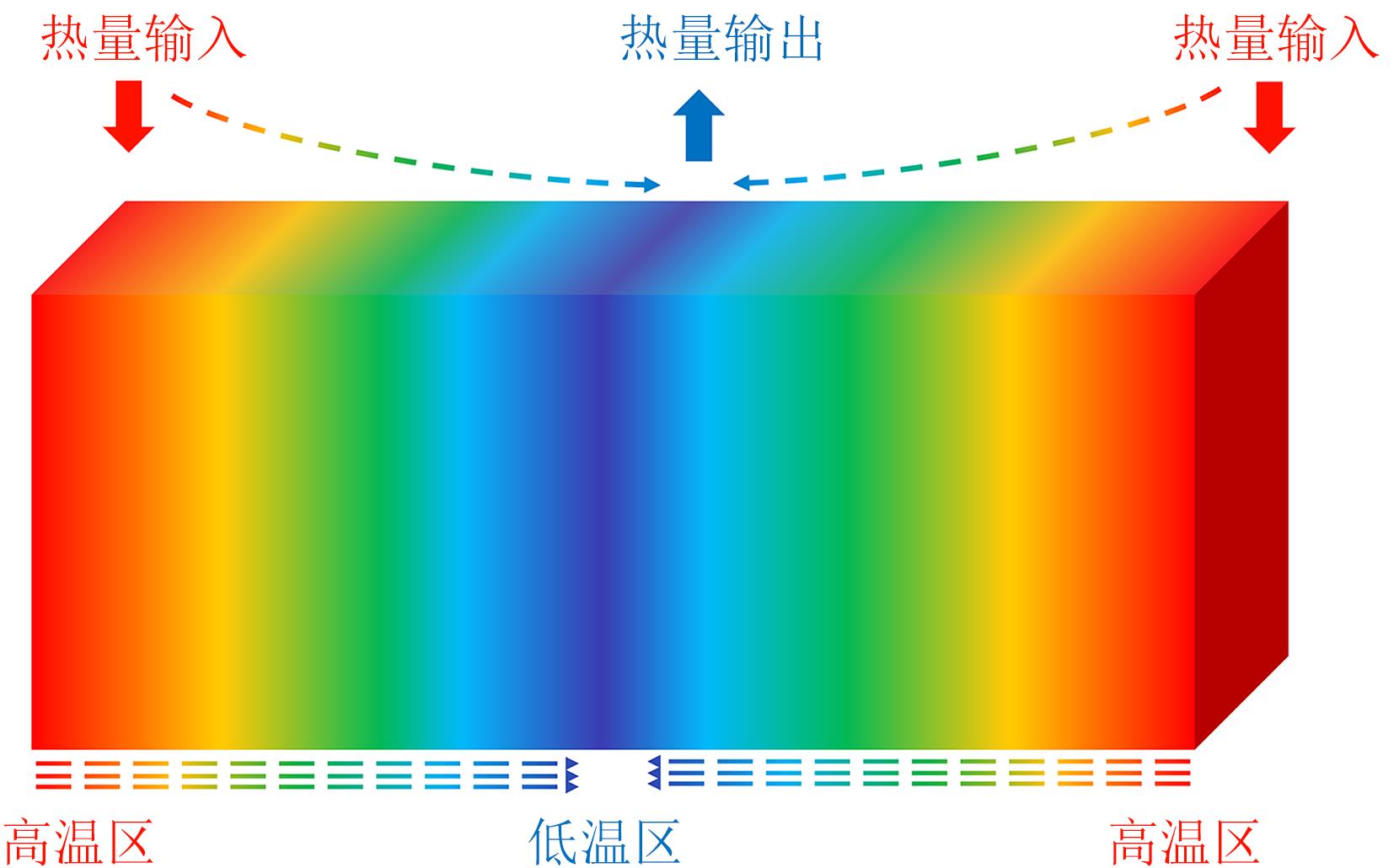

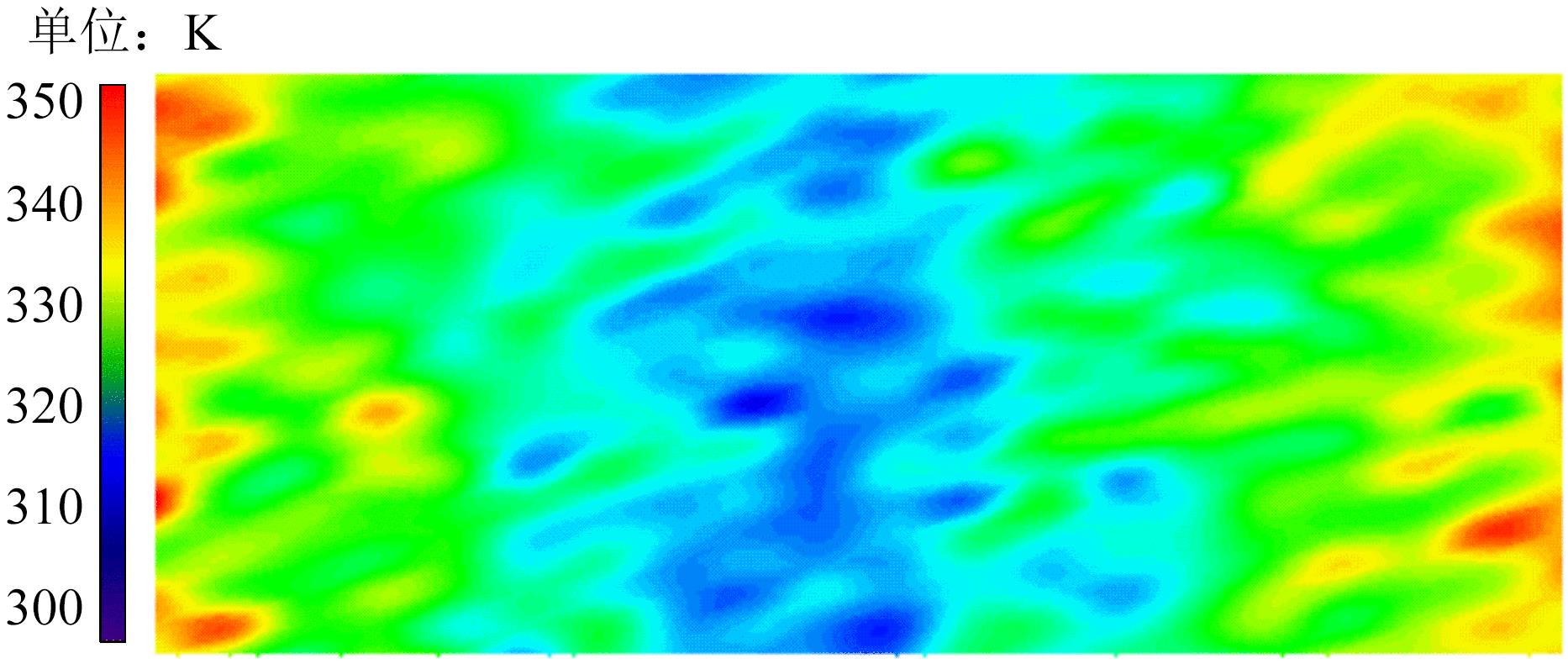

仿真模型的温度分布如图5所示。两侧输入层为高温区，最高温度为350 K，中间输出层为低温区，最低温度为300 K。温度由两侧向中间成阶梯递减。

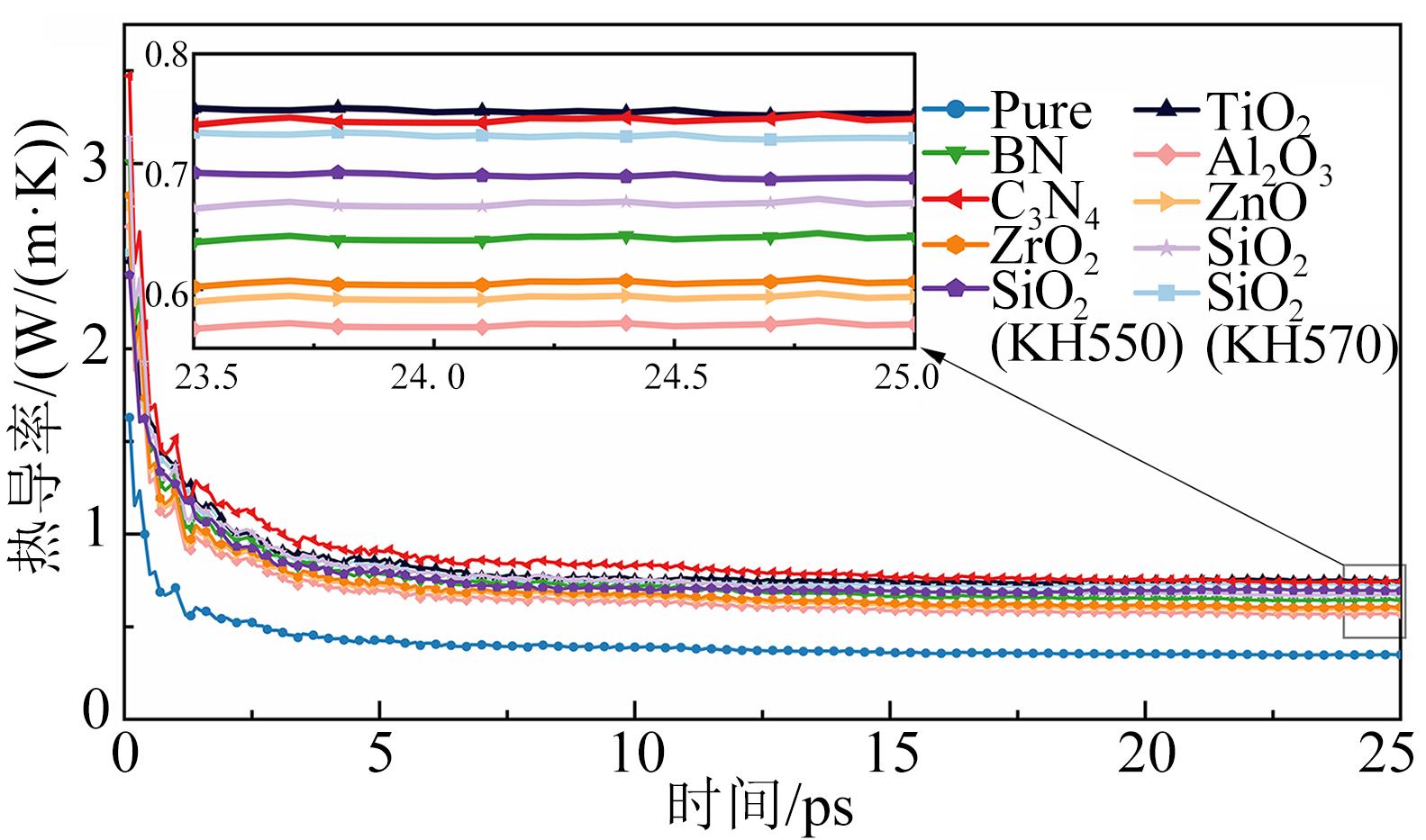

通过仿真模型分析350 K条件下各复合材料模型的热导率随时间的动态变化，结果如图6所示。由图6可知，在1～5 ps内，各模型热导率迅速下降，表明材料内部热平衡的初步建立，热应力逐步释放。在5～25 ps内，各模型热导率趋于稳定，表明材料内部热能传递机制的稳定性，材料对热流动达到了动态平衡。

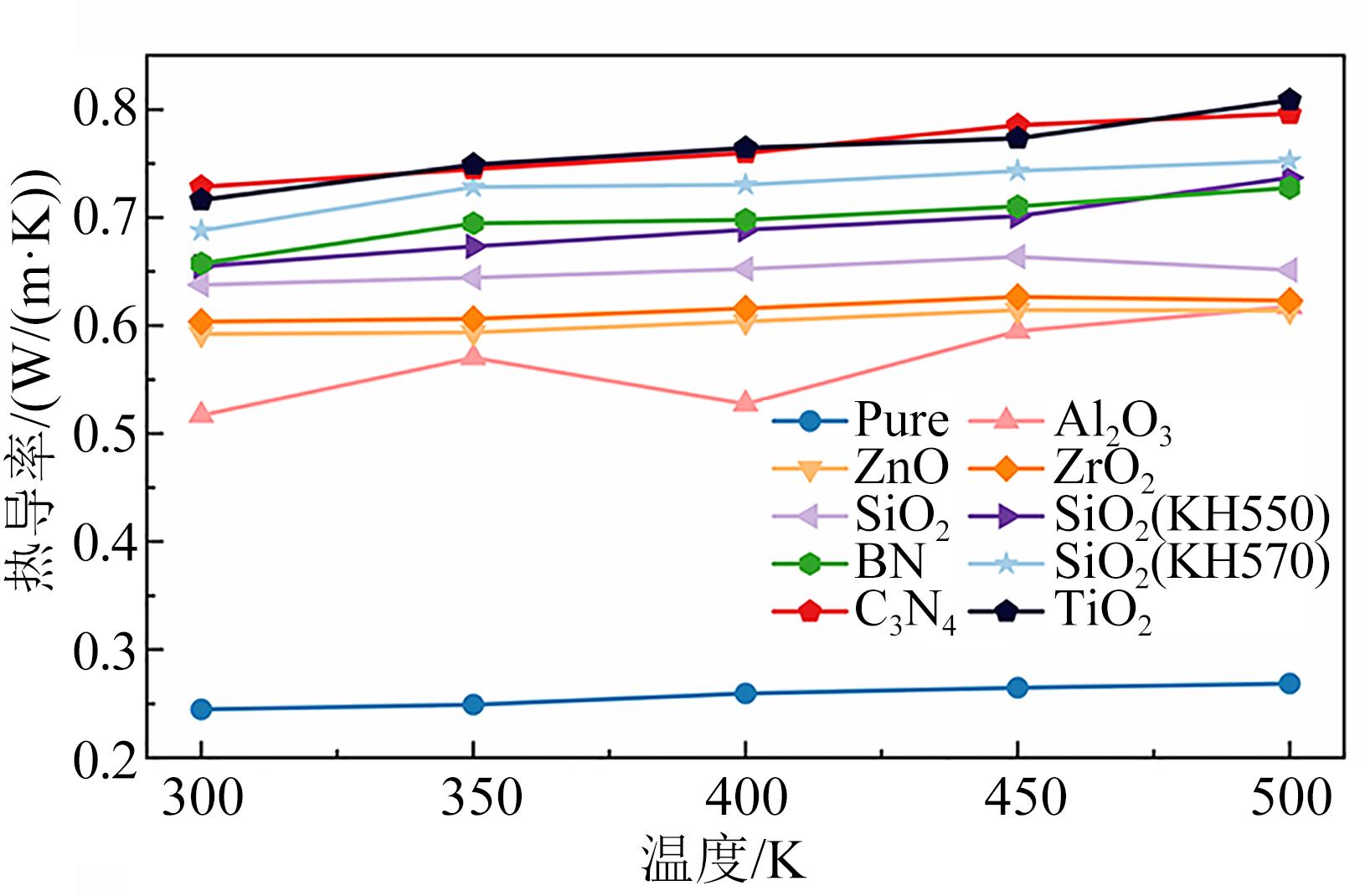

不同温度下各复合材料模型的热导率如图7所示。由图7可知，在350 K时，纯间位芳纶模型的热导率为0.244 25 W/(m·K)，与实验测定的热导率0.24 W/(m·K)相吻合，证实了仿真模型的高度准确性并与实验结果具有良好的一致性。随着温度从300 K升高至500 K，各复合材料模型的热导率均呈现上升趋势，其中掺杂纳米C₃N₄、SiO₂(KH570)、TiO₂改性对芳纶的导热性能提升效果较好。表1列出了C₃N₄、TiO₂和SiO₂(KH570)纳米填料的热导率。

3.2 力学性能

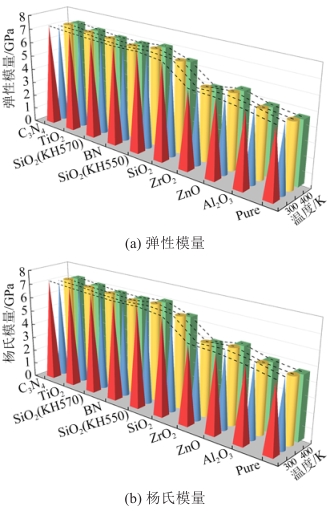

图8为由仿真结果计算出的各复合材料模型的弹性模量和杨氏模量。由图8可知，复合材料模型的力学性能随温度升高而降低，这是由于随着温度的升高，聚合物分子链的热运动增强，导致其宏观力学性能下降。此外，纳米粒子的加入使得材料的弹性模量和杨氏模量得到显著提高，表明纳米粒子的加入能够有效地限制聚合物分子链的运动，从而提升芳纶材料的力学性能稳定性。

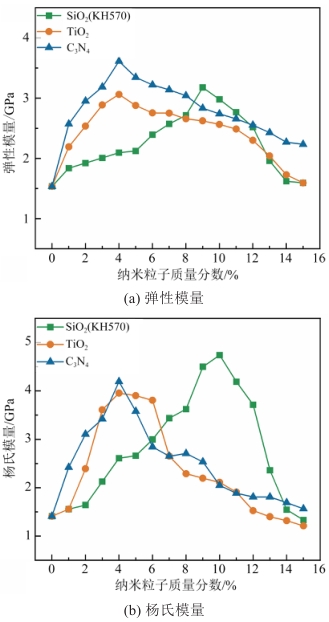

图9为不同纳米填料含量对芳纶纸力学性能的影响。由图9可知，掺杂纳米SiO₂(KH570)的复合芳纶纸在添加质量分数为9%时，弹性模量达到最大，为3.117 GPa，在添加质量分数为10%时，杨氏模量达到最大，为4.739 GPa；掺杂纳米TiO₂的复合芳纶纸在添加质量分数为4%时，弹性模量和杨氏模量最大，分别为3.061 GPa和3.953 GPa；掺杂纳米C₃N₄的复合芳纶纸在添加质量分数为4%时，弹性模量和杨氏模量最大，分别为3.612 GPa 和4.192 GPa。随着纳米填料含量的增加，复合芳纶纸的弹性模量和杨氏模量先增大后减小。这是因为少量纳米粒子均匀分散在基体中，增强了界面黏结力，减少了应力集中，提高了复合芳纶纸弹性模量和杨氏模量^[10-11]。然而，过量纳米颗粒会干扰纤维的接触与交织，削弱氢键结合力，并在复合材料中团聚，形成微观缺陷和应力集中点，导致复合芳纶纸力学性能下降^[12]。

3.3 电气性能

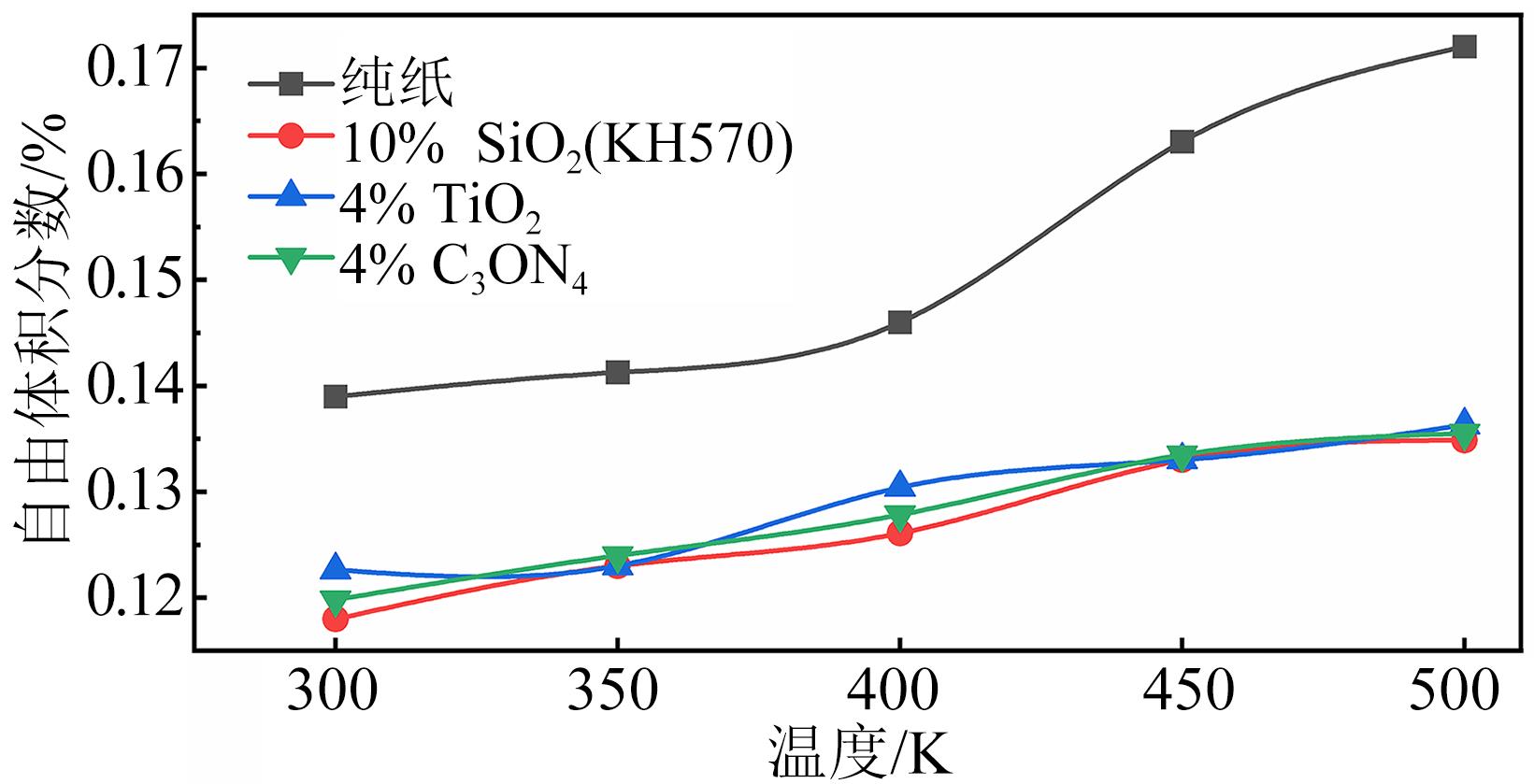

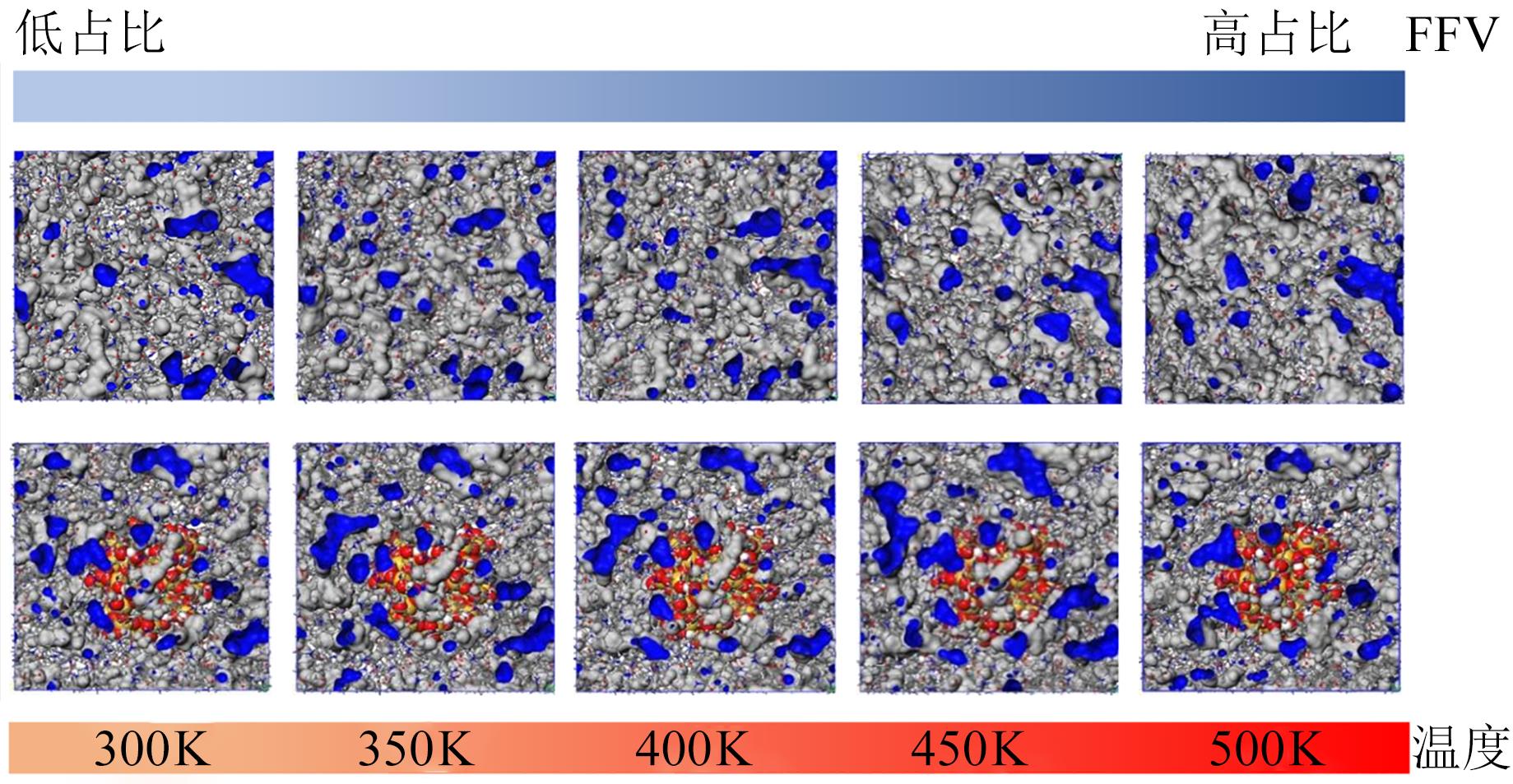

图10为纳米掺杂改性与未改性两种模型在300、350、400、450、500 K温度下的自由体积变化情况（蓝色部分代表体系中的自由体积）。图11为仿真得到的各复合材料模型的自由体积分数变化曲线。由图11可知，加入纳米粒子后，复合材料模型的自由体积分数明显下降，说明纳米粒子占据或者限制了原本为聚合物链运动提供的空间，减少了聚合物在电场作用下出现的电介质松弛，降低了击穿的发生概率，同时，较低的自由体积使电气应用中产生的热量更有效地分散，避免过热导致聚合物分解及电气性能降低，从而降低击穿风险^[13]。

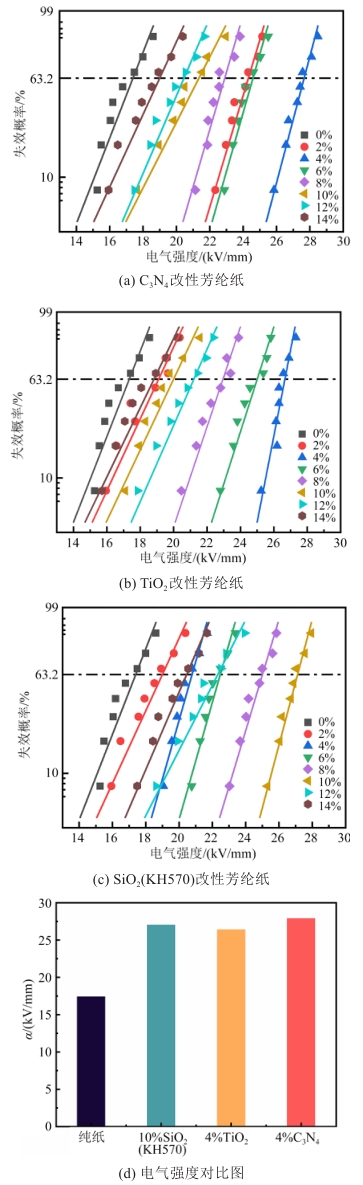

图12为复合芳纶纸试样电气强度的威布尔分布及击穿概率为63.2%时对应的电气强度（α）。由图12可知，纯芳纶纸的电气强度为17.42 kV/mm；掺杂纳米SiO₂(KH570)质量分数为10%时，复合芳纶纸的电气强度最大，为27.04 kV/mm；掺杂纳米TiO₂质量分数为4%时，复合芳纶纸的电气强度最大，为26.41 kV/mm；掺杂纳米C₃N₄质量分数为4%时，复合芳纶纸的电气强度最大，为27.91 kV/mm。

随着3种纳米填料含量的增加，复合芳纶纸的电气强度呈现先增大后减小的变化趋势。添加少量纳米填料时，纳米颗粒可以限制芳纶纤维的自由移动，改善电场与空间电荷分布，提高了材料的结构均匀性，并通过产生“微电场分散效应”分散电场能量，延缓了高频高压环境下的电子崩溃传播速度^[14]，增大了复合芳纶纸的电气强度。随着纳米填料含量的继续增加，纳米粒子因表面能高而团聚^[15]，形成了气孔和缺陷，削弱了电场的均匀化，增加了自由载流子数量，导致电场分布不均，复合芳纶纸的电气强度下降^[16-17]。

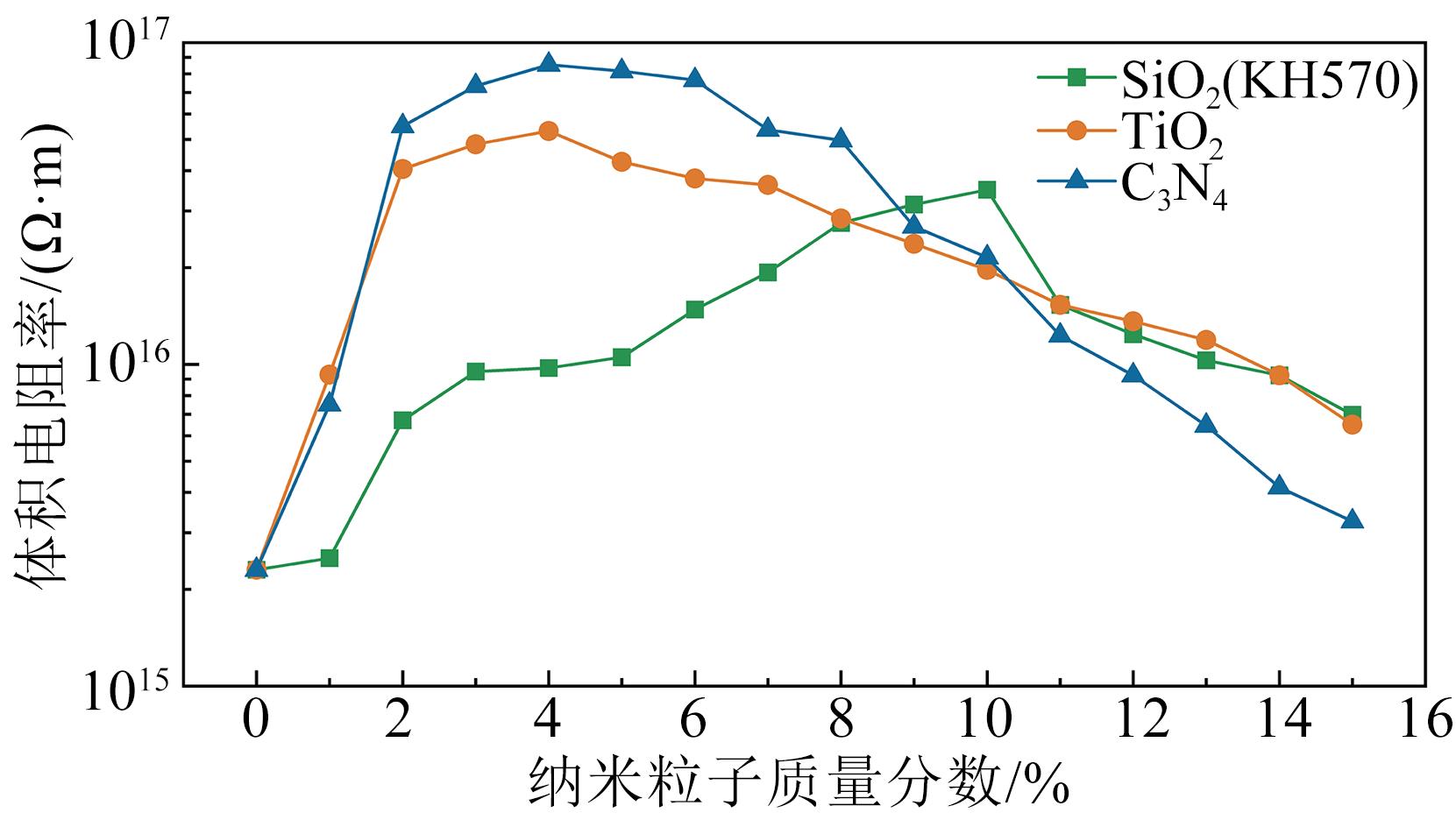

图13为复合芳纶纸试样的体积电阻率变化曲线。从图13可以看出，复合芳纶纸的体积电阻率随着纳米填料含量的增加呈先增大后减小的趋势，掺杂纳米SiO₂(KH570)、TiO₂和C₃N₄的质量分数分别为10%、4%和4%时，复合芳纶纸的体积电阻率达到最大值，分别为3.49×10¹⁶、5.31×10¹⁶、8.54×10¹⁶ Ω·m。

分析认为，低含量的纳米颗粒在纤维间形成密集界面，产生浅陷阱结构，有效削弱了高分子链之间的相互作用力，从而抑制了空间电荷的迁移，缩短了载流子的传导路径。同时，纳米粒子的引入还引发了“库仑阻塞效应”，使复合芳纶纸的体积电阻率急剧增大^[18]。但随着纳米颗粒的进一步增加，过量的纳米颗粒导致团聚重叠，扩大了内部空间电荷的自由移动空间，提高了电荷的迁移速率，增加了电子或空穴的迁移率，并由于其易在纤维表面聚集，造成空间电荷集聚形成导电通路，达到逾渗阈值，导致体系的导电性显著增加，使复合芳纶纸的体积电阻率降低^[19]。

3.4 纳米填料最优掺杂量确定

根据上述研究，纳米填料改性显著影响芳纶纸的力学性能和绝缘性能，最佳掺杂质量分数分别为：纳米SiO₂(KH570)为10%，纳米TiO₂为4%，纳米C₃N₄为4%，此时复合芳纶纸显示出极佳的弹性模量、杨氏模量、体积电阻率和电气强度。表2为不同纳米填料在最优掺杂量时复合芳纶纸的弹性模量、杨氏模量、电气强度和体积电阻率数据，相比纯芳纶纸，掺杂4% C₃N₄的复合芳纶纸弹性模量提升了135%，杨氏模量提升了198%，电气强度提升了60.24%，体积电阻率提升了3 713%。

3.5 最优掺杂量下复合芳纶纸的导热性能

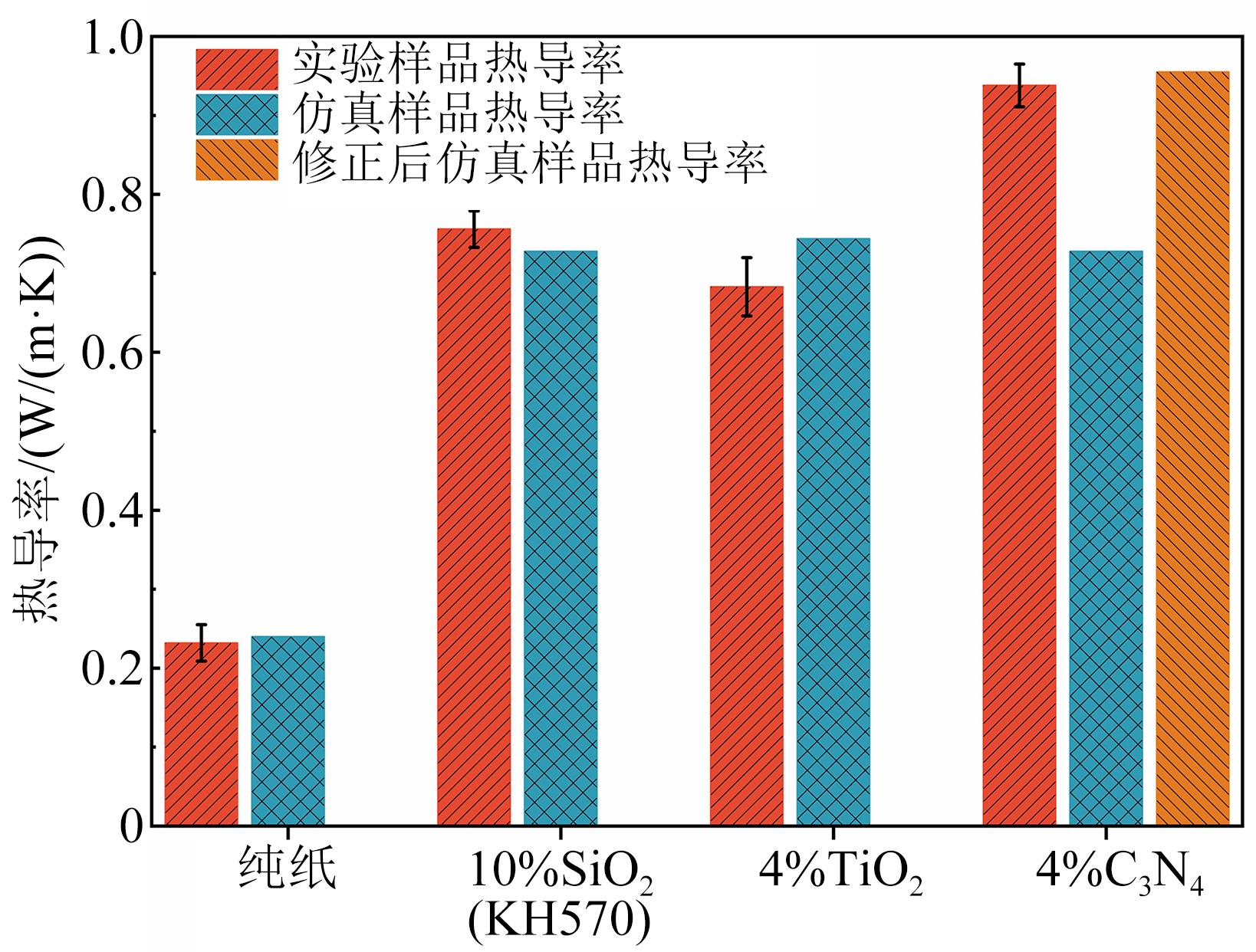

根据上述试验确定了各纳米复合芳纶纸的最佳掺杂量，引入仿真模型作为参照组，探究在最优掺杂量下3种纳米复合芳纶纸的热导率关系，结果如图14所示。从图14可以看出，掺杂4% C₃N₄、10% SiO₂(KH570)和4% TiO₂的复合芳纶纸热导率分别为0.938、0.756、0.663 W/(m·K)，相较于纯芳纶纸有较大提升。

纯芳纶纸的热导率只有0.232 W/(m·K)，主要是由于其分子结构中含有大量的芳香环，分子间距较大，结晶度较高且分子取向不规则。同时，纤维间存在大量气孔间隙，导致热传导路径较长且连续性差^[20]。由图10可知，通过添加热阻较小的纳米填料填充纸基中空气占据的自由体积，减小了粒子的平均行程。根据图15掺杂前后模型的均方位移可知，纳米粒子的存在，限制了芳纶分子链的运动自由度，使MSD数值降低，反映在分子动力学的减缓，从而抑制了因热运动引起的分子结构变化。当纳米填料含量较低时，它们会孤立地分散在芳纶纸基中，形成如图16所示的“海-岛两相体系”，这种结构增加了导热路径和界面面积，利用纳米填料本身的高导热特性，有效提升了复合材料的整体导热性。

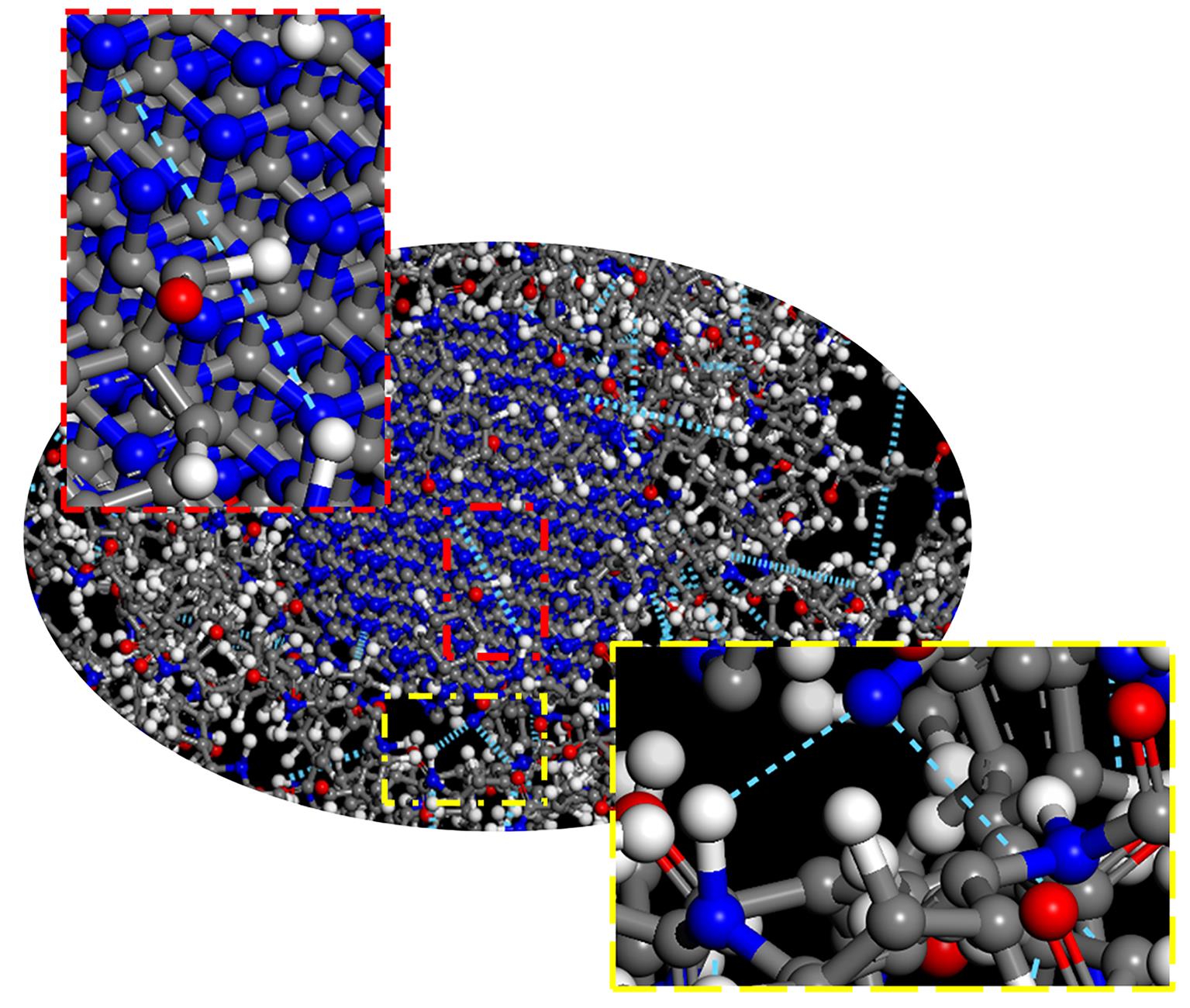

图17为C₃N₄复合材料模型中氢键的成键情况。高分子聚合物中的氢键网络与聚合物宏观参数熔点、沸点、分子构像等都密切相关。蓝色虚线即为复合材料中生成的氢键，放大的部分为纳米颗粒与芳纶分子之间生成的氢键，可以看出氢键主要存在于芳纶分子的N、H和O原子之间。C₃N₄中的N原子与芳纶分子中的H原子形成氢键，强化了分子间的相互作用。

对比图14中实验数据与仿真数据发现，纯芳纶纸、SiO₂(KH570)和TiO₂改性芳纶纸的实验数据与仿真数据差异不大，而C₃N₄改性芳纶纸的二者数据有明显差距。这与纳米颗粒的微观结构有关。图18为各复合芳纶纸样品的微观表征图，对3种样品选区进行元素分析，EDS测试结果如图18中(d)～(f)所示。可以看出在掺杂纳米粒子后的复合芳纶纸中，Si、Ti、N元素均表现出均匀的分布，表明3种纳米颗粒均实现有效掺杂且在纸基中能够均匀分布。图18中(g)～(i)为各纳米粒子的TEM图，可以看出SiO₂(KH570)与TiO₂呈不规则圆形或椭圆形；C₃N₄具有复杂的层叠特征，呈现二维片状堆叠结构，此结构有利于“岛”相和“海”相的搭建，实现热量在宏观尺度上的有效传播。图18中(j)～(l)为3种样品的SEM图，形成的导热路径如图中红色标线所示。可以看出SiO₂(KH570)粒子较小且密集聚集，形成了高密度的团簇；TiO₂粒子团簇大小不一，表面粗糙，呈现不规则分布；C₃N₄粒子呈方形片状，具有高度的有序性和均匀性。

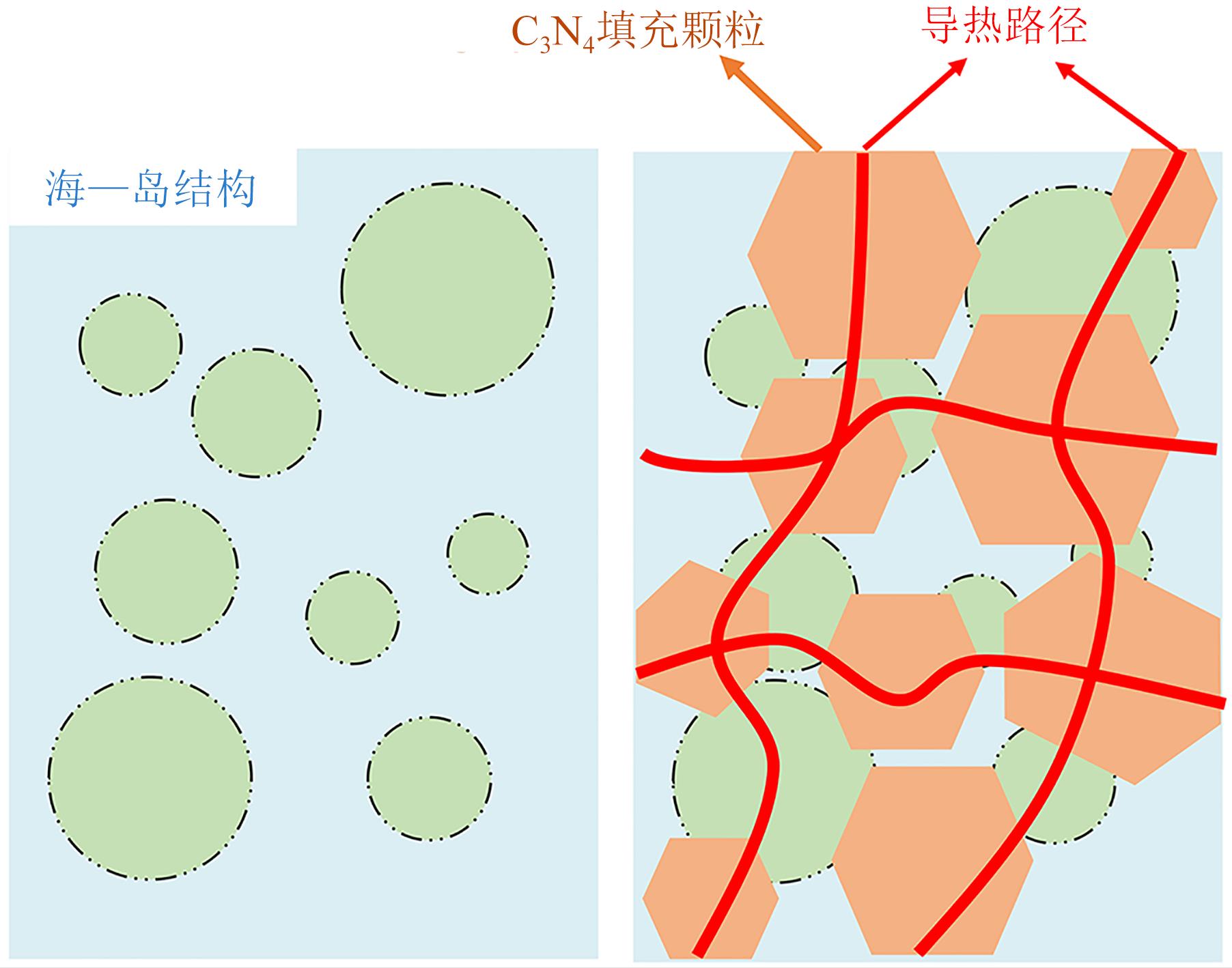

前文仿真搭建的纳米模型都以纳米球体团簇的形式存在，与SiO₂(KH570)及TiO₂的纳米形态相似，而不同于C₃N₄的纳米形态。针对以上问题，在仿真模型搭建时，对C₃N₄晶体及晶胞的构建进行了修正，使其以多层片状结构存在。由图15可知，4% C₃N₄模型修正后的热导率计算值与实验测量值在误差允许范围内。相较于掺杂其他两种纳米颗粒，掺杂纳米C₃N₄对芳纶纸的热导率提升更大，这是由于SiO₂(KH570)填料和TiO₂填料均为颗粒状，有效搭接面积比较小，其中纳米SiO₂颗粒粒径细小，形成导热通路所需的颗粒更多，这也是纳米SiO₂(KH570)最优掺杂量远高于其他两种纳米材料的原因。而C₃N₄填料呈现二维片状结构，使填料之间更容易堆叠，形成3D导热网络，不仅可以有效减少填料与纸基之间的接触面积和降低界面热阻，还能够在复合材料中形成连续稳定的导热通道，有利于热量的快速传导，使得填料即使在低含量下也能使复合芳纶纸表现出优异的导热性能^[21-23]。

根据上述研究综合考虑，选定C₃N₄作为最优填料，4%为最优掺杂量来改善芳纶纸的导热性能。

3.6 模拟工况实验结果

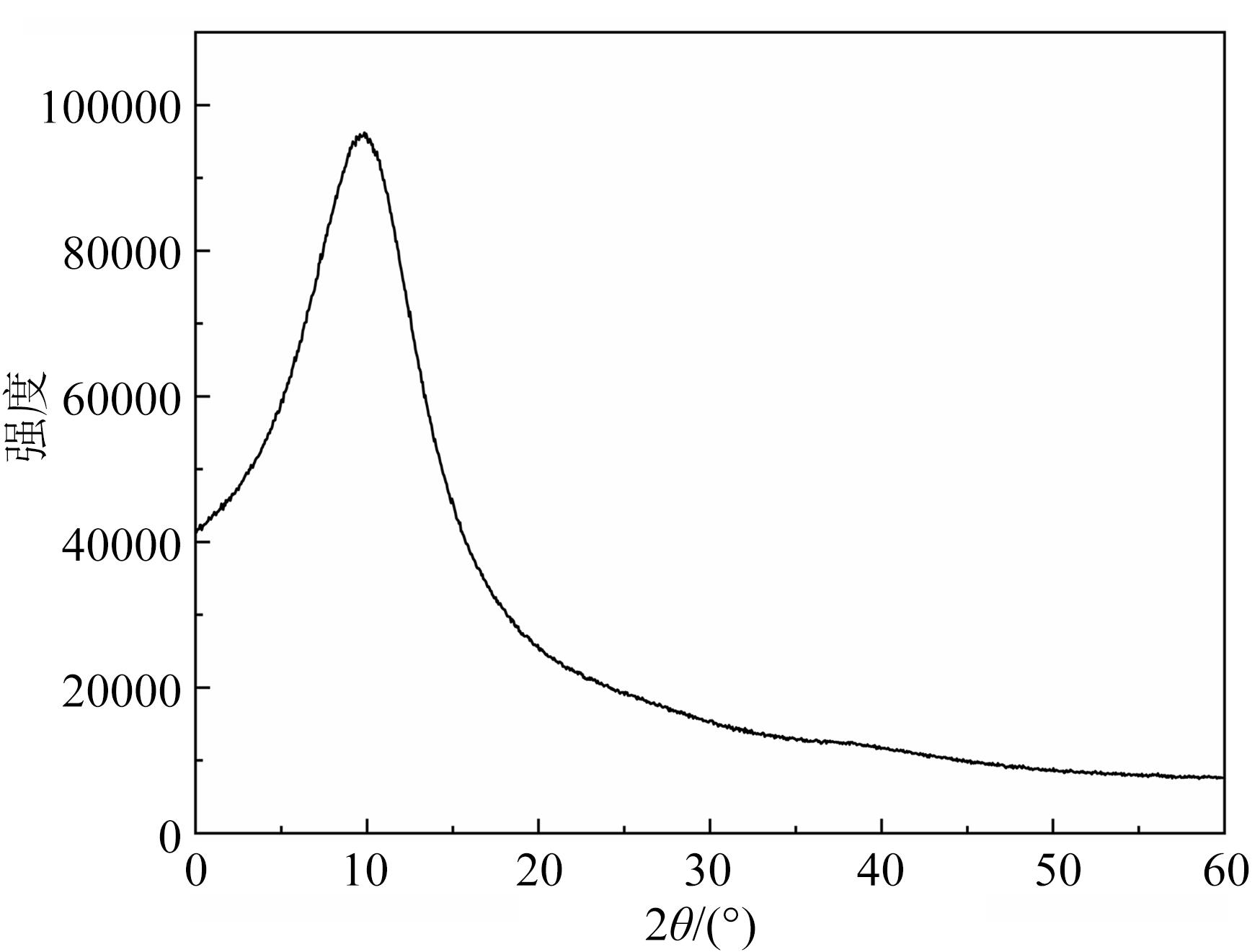

本文设计的强油循环实验中的温度参考变压器最高顶层油温，绝缘油流速为0.55 m/s，大于变压器内的最高油流速度0.5 m/s；所设计的机械振动实验中的振动频率为60 Hz，高于变压器的振动频率范围5～55 Hz^[24]。图19为绝缘油模拟工况实验后的XRD图谱。

从图19可以发现，实验后的绝缘油中没有出现TiO₂晶体衍射峰，证明绝缘油中不存在改性绝缘纸脱落的纳米TiO₂，从而充分验证本文研制的纳米改性芳纶纸在变压器机械振动及强油循环工况下没有纳米颗粒的脱落，具有进一步应用的可行性。

4 结论

收起

（1）实验数据显示，掺杂SiO₂(KH570)、TiO₂和 C₃N₄纳米填料显著提高了芳纶纸的力学性能和绝缘性能，3种纳米填料的最佳掺杂质量分数分别为：SiO₂（KH570）为10%、TiO₂为4%、C₃N₄为4%。

（2）通过仿真试验、力学性能、绝缘性能以及导热性能测试，最终选出了一种最优的纳米填料为C₃N₄，其最优掺杂质量分数为4%。相比纯芳纶纸，掺杂4% C₃N₄的复合芳纶纸弹性模量提升了135%，杨氏模量提升了198%，电气强度提升了60.24%，体积电阻率提升了3 713%，热导率为0.938 W/(m·K)，较纯芳纶纸提升了304.31%。

（3）通过掺杂纳米颗粒显著提高了复合芳纶纸的综合性能，使芳纶纸具有优异的力学性能、绝缘性能以及导热性能，可用于油浸式高压电力装备内绝缘，提升设备可靠性并延长使用寿命。
