不均匀电场下CF₃SO₂F混合气体的工频击穿特性

全屏

胡世卓¹^,², 周文俊², 罗赟¹, 黄宇婧¹, 邱睿²

作者信息

¹南宁职业技术学院智能制造学院,广西南宁 530008

²武汉大学电气与自动化学院,湖北武汉 430072

胡世卓（1994-），女（汉族），广西贵港人，助理研究员，博士，主要从事环保型SF6替代气体、气体绝缘评估模型及机理研究。

Power frequency breakdown characteristics of CF₃SO₂F mixtures under non-uniform electric field

Shizhuo HU¹^,², Wenjun ZHOU², Yun LUO¹, Yujing HUANG¹, Rui QIU²

Affiliations

¹School of Intelligent Manufacturing, Nanning College for Vocational Technology, Nanning 530008, China

²School of Electrical Engineering and Automation, Wuhan University, Wuhan 430072, China

出版时间: 2023-12-20 doi: 10.16790/j.cnki.1009-9239.im.2023.12.017

文章导航

摘要

收起

在球-球和尖-板电极下测量了新型环保绝缘混合气体CF₃SO₂F/N₂和CF₃SO₂F/CO₂的工频击穿电压，分析了气压、电极间距和电场不均匀度等因素对混合气体工频击穿特性的影响，并与SF₆进行了对比。结果表明：稍不均匀电场下CF₃SO₂F混合气体的工频击穿电压与气压为正向线性关系，随间距增长击穿电压出现微弱的饱和趋势。极不均匀电场下CF₃SO₂F混合气体的工频击穿电压随气压变化呈现“上升-下降-上升”的“驼峰”曲线，“驼峰”峰值对应的气压值在0.2～0.35 MPa之间。其中CF₃SO₂F/N₂混合气体的工频击穿电压整体大于CF₃SO₂F/CO₂混合气体。在0.3 MPa及以上，CF₃SO₂F/N₂混合气体在极不均匀电场下仍可保持较高的相对SF₆绝缘水平，具备良好的应用潜力。

关键词

CF₃SO₂F混合气体 / 不均匀电场 / 击穿特性 / “驼峰”现象

Abstract

收起

The power frequency breakdown voltages of a new eco-friendly insulation CF₃SO₂F/N₂ and CF₃SO₂F/CO₂ mixtures were measured under sphere-sphere and needle-plate electrodes. The effects of pressure, electrode spacing, and electric field non-uniformity on the power frequency breakdown characteristics of the CF₃SO₂F mixtures were analyzed and compared with SF₆. The results show that under slightly non-uniform electric field, the power frequency breakdown voltage of CF₃SO₂F mixtures is linearly related to pressure, and the breakdown voltage show weak saturation trend with the increase of electrode spacing. Under extremely non-uniform electric field, the power frequency breakdown voltages of CF₃SO₂Fmixtures exhibits "hump" curves of "rising-falling-rising" as the pressure increases, and the corresponding pressure of "hump" peak is between 0.2 MPa and 0.35 MPa. The overall power frequency breakdown strength of the CF₃SO₂F/N₂ mixture is greater than that of the CF₃SO₂F/CO₂ mixture. At 0.3 MPa and above, CF₃SO₂F/N₂ mixtures can maintain a highly insulation level relative to SF₆ under extremely non-uniform electric fields, which has good application potential.

Key words

CF₃SO₂F mixtures / non-uniform electric field / breakdown characteristics / "hump" phenomenon

引用本文

胡世卓, 周文俊, 罗赟, 黄宇婧, 邱睿. 不均匀电场下CF₃SO₂F混合气体的工频击穿特性. 绝缘材料, 2023 , 56 (12) : 128 -135 . DOI: 10.16790/j.cnki.1009-9239.im.2023.12.017

Shizhuo HU, Wenjun ZHOU, Yun LUO, Yujing HUANG, Rui QIU. Power frequency breakdown characteristics of CF₃SO₂F mixtures under non-uniform electric field[J]. Insulating Materials, 2023 , 56 (12) : 128 -135 . DOI: 10.16790/j.cnki.1009-9239.im.2023.12.017

正文

收起

0 引言

收起

SF₆具有良好的绝缘、灭弧特性，在气体绝缘电气设备中得到了大规模应用。但SF₆的全球变暖潜能值（global warming potential，GWP）为24 600^[1]，是已知GWP值最高的气体。为践行绿色低碳发展和助力实现“双碳”目标，亟需研发新环保绝缘气体^[2-4]，逐步减少使用、取代电气设备中的SF₆，直至实现SF₆零应用。

三氟甲基磺酰氟（CF₃SO₂F）是具有应用前景的潜在SF₆替代气体，国内外学者对CF₃SO₂F及其混合气体的特性已开展了部分研究。早在1980年代，就有少量关于CF₃SO₂F气体介电性能试验研究和液化温度的报道。A W BAUER等^[5]和R E WOOTON等^[6]的研究结果显示，CF₃SO₂F的绝缘强度是SF₆的1.41～1.49倍，而且在CCl₂中添加相同含量的CF₃SO₂F和CF₃NO₂时，CF₃SO₂F抑制碳元素生成的效果更好^[7]。YU X J等^[8]建立了单一气体的绝缘强度构效关系模型，通过杂化方法设计了一系列绝缘强度高于或与SF₆相当且液化温度和GWP均较低的分子结构，提出沸点为-22℃、GWP预测值为3 678的CF₃SO₂F具备应用潜力。WANG Y等^[9]在实验室合成了CF₃SO₂F气体并开展了工频击穿试验，研究发现纯CF₃SO₂F气体在均匀电场下的工频击穿电压为SF₆的1.38倍。ZHANG L等^[10]对CF₃SO₂F气体进行4 h急性吸入毒性测试，结果表明CF₃SO₂F的半致死浓度（LC₅₀）值为3 400～4 000 mg/m³，属低毒气体，在暴露程度较高的场合需要使用自吸过滤式全面罩防毒面具，但CF₃SO₂F占比小于68%时，其与N₂、CO₂等的混合气体属无毒气体^[11]。LONG Y X等^[12]通过稳态汤逊实验获得了CF₃SO₂F的放电参数，结果表明CF₃SO₂F的临界击穿场强约为SF₆的1.6倍。HU S Z等^[13]在稍不均匀电场下研究了CF₃SO₂F混合气体的工频击穿特性，指出40%CF₃SO₂F/60%N₂和45%CF₃SO₂F/55%CO₂混合气体的工频击穿电压与SF₆相当，CF₃SO₂F/N₂混合气体的协同效应更显著。郑宇等^[14]采用稳态汤逊法分别测量了CF₃SO₂F占比为10%、20%、30%、40%、100%CF₃SO₂F/N₂混合气体的有效电离系数，研究发现40%CF₃SO₂F/60%N₂混合气体的临界约化场强约为SF₆的1.01倍。除低气压下的电离特性外，他们还研究了CF₃SO₂F/N₂混合气体分别与3A、4A、5A、13X分子筛和活性氧化铝等5种常用吸附剂的相容性，结果表明CF₃SO₂F/N₂混合气体与上述5种吸附剂不发生化学反应、不产生吸附，相容性良好^[15]。万旭昊等^[16]研究了CF₃SO₂F与铜、氧化铜、氧化铝和环氧树脂等常见电工设备表面的气固相容特性，计算模拟和实验结果显示，CF₃SO₂F气体与金属铝表面的相容性较差，与其他电工设备表面的相容性良好。

综上所述，研究人员从不同方面评估了CF₃SO₂F及其混合气体的特性，取得了不少成果。但目前仍未有CF₃SO₂F混合气体在极不均匀电场下击穿特性的报道，而电力设备在制造、运输、安装以及运行过程中，难以避免尖端、毛刺和导电微粒等的产生，此时局部电场将发生畸变，形成极不均匀电场。新型CF₃SO₂F混合气体在缺陷条件下是否会造成绝缘水平的大幅下降，需要通过试验进一步确认。因此本文用尖-板电极模拟电气设备中可能出现的局部电场集中的场景，研究CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体在极不均匀电场下的工频击穿特性，并与稍不均匀电场下的放电特性进行对比，研究结果可为CF₃SO₂F混合气体的工程配置与应用提供参考。

1 气体间隙工频击穿试验研究平台与方法

收起

1.1 工频击穿试验平台

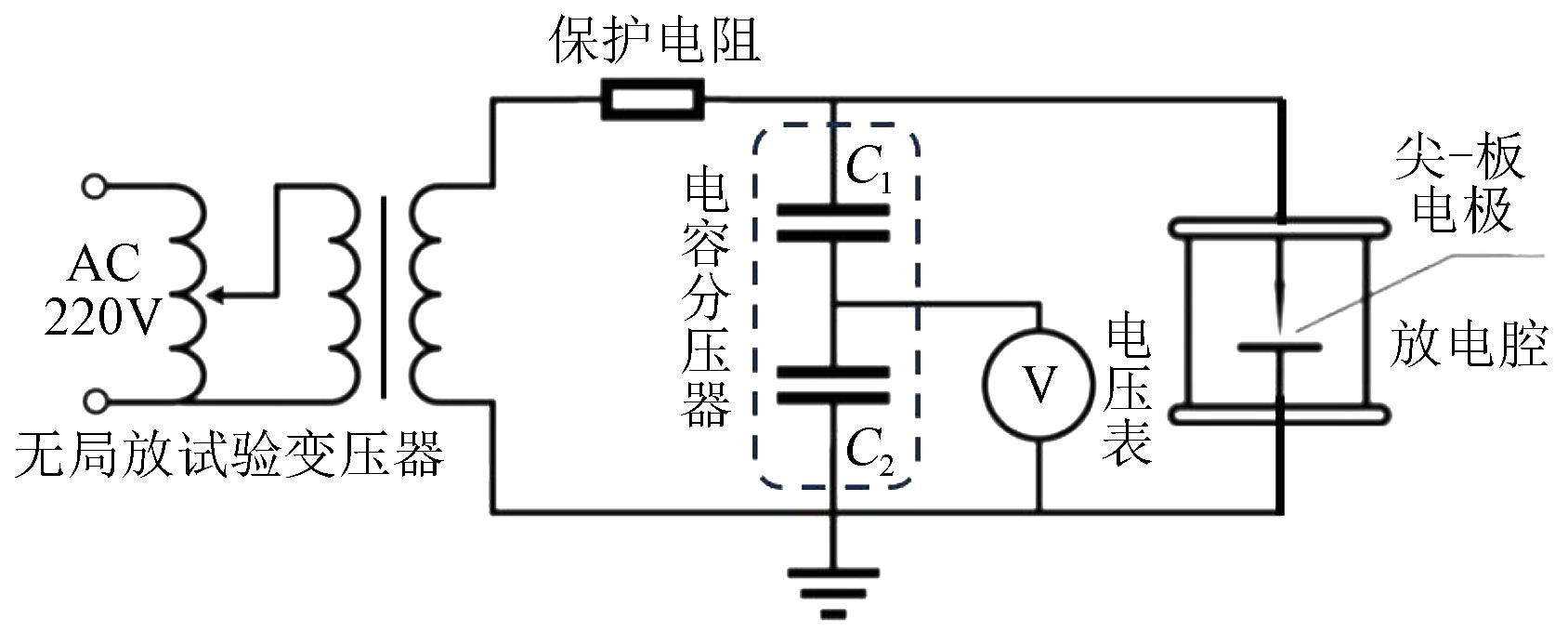

气体间隙工频击穿试验回路如图1所示。其中无局放试验变压器额定容量为10 kVA，额定输入电压为220 V，最高输出电压为100 kV，保护电阻为50 kΩ，C₁、C₂分压比为1 000∶1。

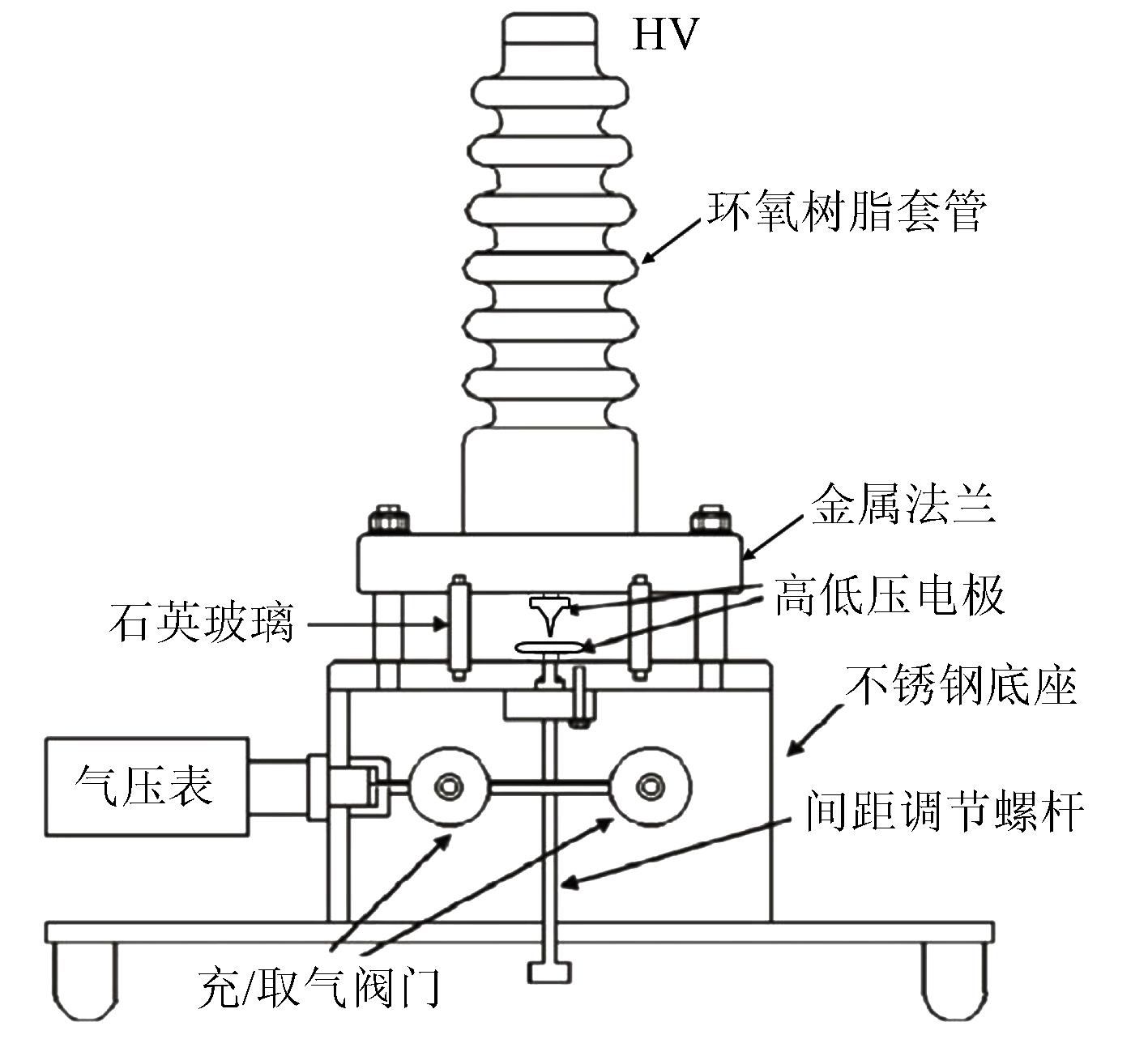

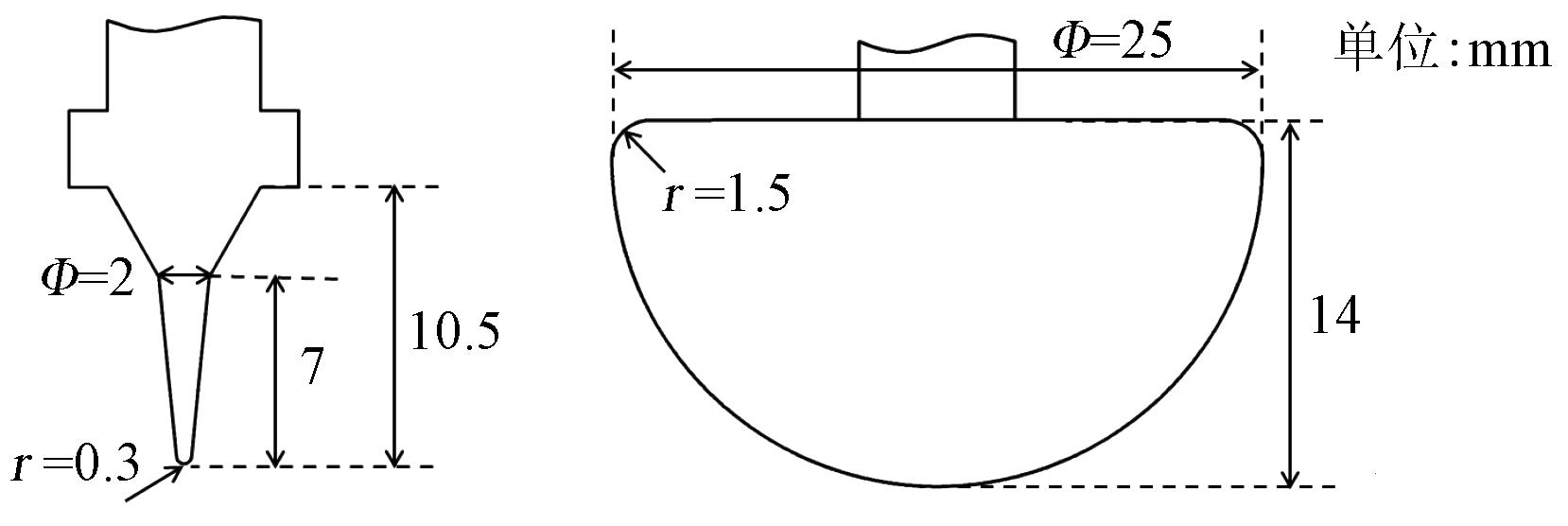

试验腔体如图2所示。腔体设计最高充气压力为0.5 MPa。采用螺旋测微仪进行电极间距调节，调节精度为±0.01 mm。高、低压电极均为非固定结构，可拆卸更换。试验电极材料为钨铜合金，所用尖电极和球电极尺寸参数如图3所示。电场不均匀度由有限元仿真获得，当尖-板电极间距分别为 5 mm、10 mm时，电场不均匀度f分别为11.2、18.4，属极不均匀电场；当球-球电极间距分别为2.5、5、7.5、10 mm时，电场不均匀度f分别为1.21、1.30、1.36、1.46，属稍不均匀电场。

1.2 试验预处理与试验方法

试验前准备及充配气和静置：采用5 000目砂纸对电极表面进行处理，打磨完成后，用无水酒精对电极进行擦拭、清洁，然后将电极安装到腔体上，同时避免对电极及腔体造成二次污染。试验腔体、电极置于无尘、干燥环境下自然风干后，进行正、负压气密性检查验证。对气密性合格的放电腔体进行3次洗气处理，然后采用道尔顿分压定律配置CF₃SO₂F混合气体，为了确保任一比例混合气体都混合均匀，充配气完成后静置3 h。

试验方法与流程：气体间隙的工频击穿试验按照GB/T 16927.1—2011“附录A.1.3 第三类连续放电试验”方法^[17]开展。采用快速升压法进行5次击穿试验，取5组有效数据的算术平均值作为工频击穿电压（本试验获得的击穿电压值均为有效值）。为确保气隙击穿后绝缘强度得到充分恢复，两次击穿间隔5 min。

2 试验结果与分析

收起

2.1 稍不均匀电场下CF₃SO₂F混合气体的工频击穿特性

2.1.1 气压的影响

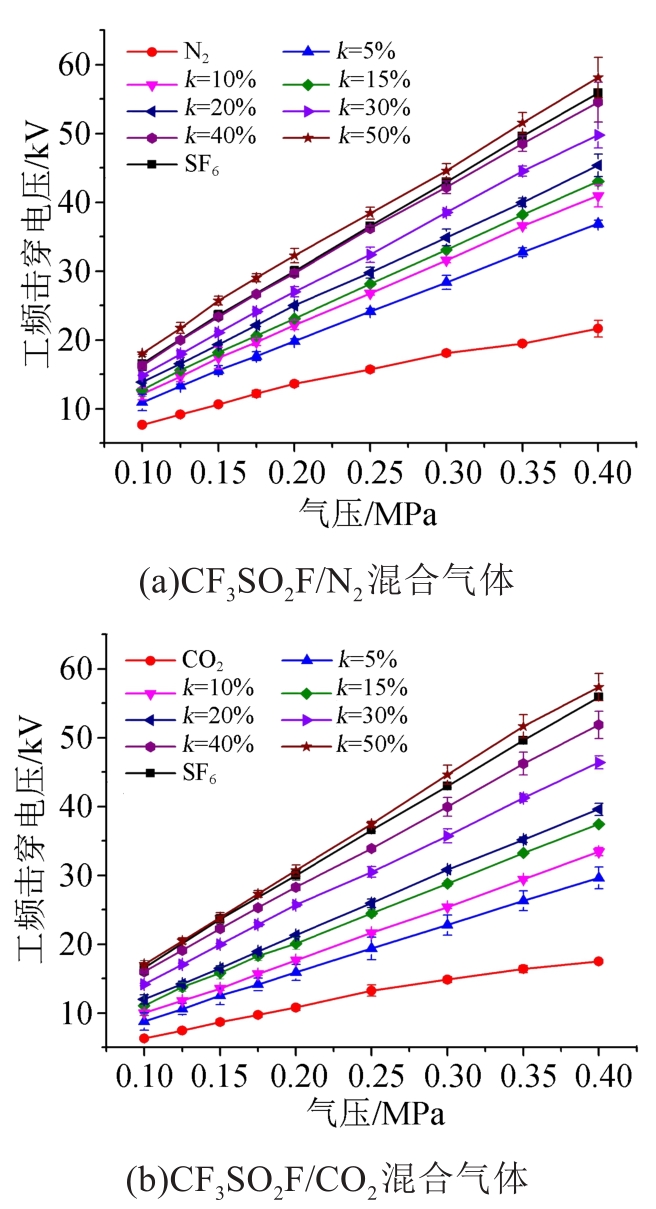

稍不均匀电场下CF₃SO₂F/N₂、CF₃SO₂F/CO₂混合气体及SF₆的工频击穿电压与气压的关系如图4所示，其中k为CF₃SO₂F在混合气体中的占比。从图4可以看出，CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体的工频击穿电压均随气压增大呈线性增大，CF₃SO₂F/N₂混合气体工频击穿电压的上升率高于CF₃SO₂F/CO₂混合气体。在0.10～0.40 MPa范围内，向N₂中加入5%的CF₃SO₂F后，混合气体的工频击穿电压相对于N₂的提升量为42%～70%，相对于CO₂的提升量为39%～69%。相比于CF₃SO₂F/CO₂混合气体，CF₃SO₂F/N₂各比例混合气体的工频击穿电压曲线较“密集”，差异较小，即在较低的CF₃SO₂F占比下也可以获得较高的绝缘强度，相同CF₃SO₂F占比下CF₃SO₂F/N₂混合气体的绝缘强度优于CF₃SO₂F/CO₂混合气体。

2.1.2 间距的影响

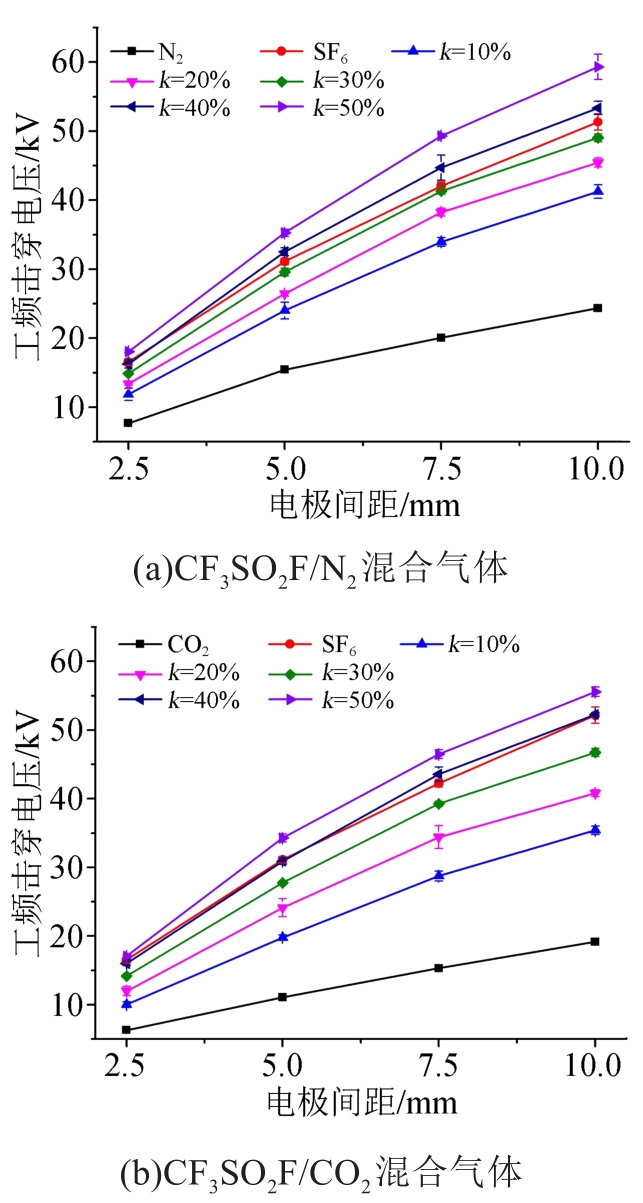

0.1 MPa下CF₃SO₂F/N₂、CF₃SO₂F/CO₂混合气体及SF₆的击穿电压与间距的关系如图5所示。

从图5可以看出，CF₃SO₂F/N₂、CF₃SO₂F/CO₂混合气体和SF₆的工频击穿电压随间距增大均出现了微弱的饱和现象，即击穿电压偏离了巴申曲线。CF₃SO₂F占比越高，则CF₃SO₂F混合气体的击穿电压饱和趋势越明显。若要求绝缘强度与SF₆相当，则CF₃SO₂F/N₂混合气体中CF₃SO₂F的占比在30%～40%；对于CF₃SO₂F/CO₂混合气体，CF₃SO₂F占比则需要提高到40%左右。

2.2 极不均匀电场下CF₃SO₂F混合气体的工频击穿特性

2.2.1 气压的影响

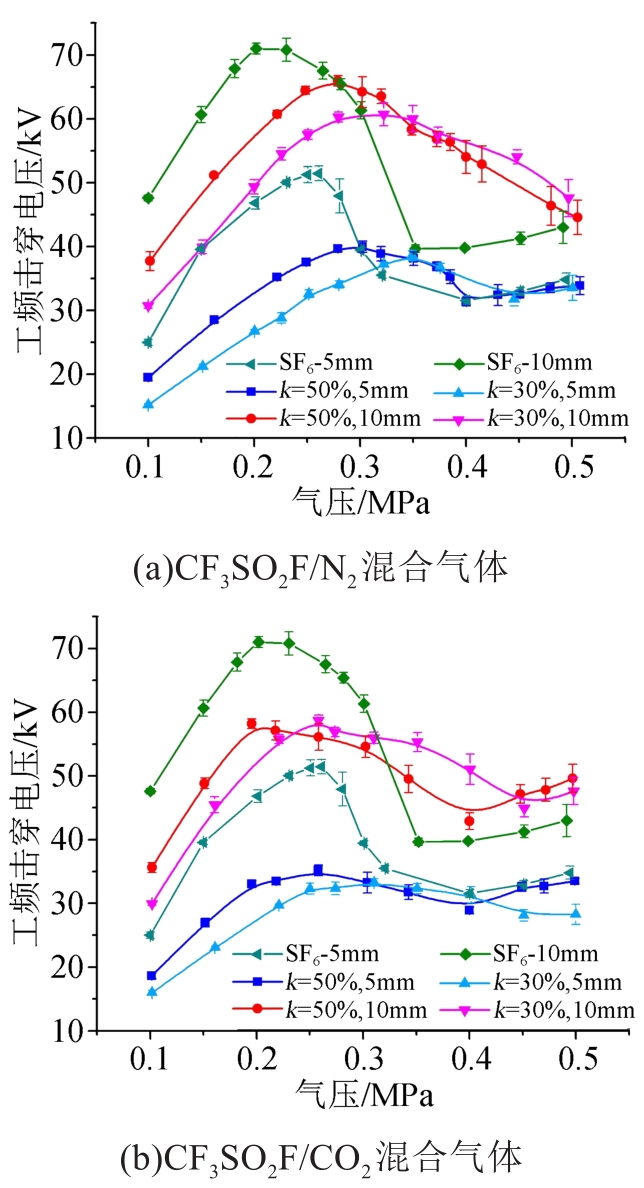

CF₃SO₂F的占比分别为30%、50%时CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体及SF₆在尖-板电极下的工频击穿电压与气压的关系如图6所示。从图6可以看出，随气压升高，CF₃SO₂F/N₂、CF₃SO₂F/CO₂混合气体及SF₆在极不均匀电场下的工频击穿电压都呈现出“上升-下降-上升”的变化规律，因类似单驼峰，被称为“驼峰”曲线。早在1983年，就已经有学者发现了SF₆的雷电冲击放电电压呈“驼峰”现象，并归因于空间电荷的稳定化作用^[18]。

CF₃SO₂F/N₂混合气体的“驼峰”曲线极大值对应的气压范围在0.25～0.35 MPa；CF₃SO₂F/CO₂混合气体的极大值对应的气压范围稍宽，为0.20～0.35 MPa；而SF₆的极大值对应的气压范围为0.20～0.25 MPa。CF₃SO₂F混合气体的极小值在0.40 MPa及以上；SF₆的极小值在0.35～0.40 MPa。

对于CF₃SO₂F混合气体，当CF₃SO₂F占比增加时，“驼峰”峰值呈左移趋势。在“驼峰”曲线极值点的左侧区域，CF₃SO₂F占比越大则绝缘强度越高，符合一般规律；但在“驼峰”曲线极值点右侧，因不同比例CF₃SO₂F混合气体极大值点对应的气压不完全相同，这一现象可能发生反转，即CF₃SO₂F占比低反而击穿电压更高，表明试验条件的变化会显著影响气体的击穿特性。

由图4可知，在稍不均匀电场中，CF₃SO₂F占比为50%的混合气体绝缘强度已与SF₆相当或者优于SF₆。但图6中极不均匀电场下的试验结果显示，在0.1～0.3 MPa范围内，50%CF₃SO₂F混合气体的击穿电压与SF₆有较大差距，即电场不均匀度增大时，CF₃SO₂F混合气体击穿电压的下降幅度大于SF₆。

此外，在试验时发现，因极不均匀电场下气体间隙的击穿电压存在“驼峰”特性，为获得较为准确的击穿电压曲线，应增加在极大值、极小值附近的试验气压点数，不宜继续采用较大间隔的等距气压点进行试验。

2.2.2 间距和混合比例的影响

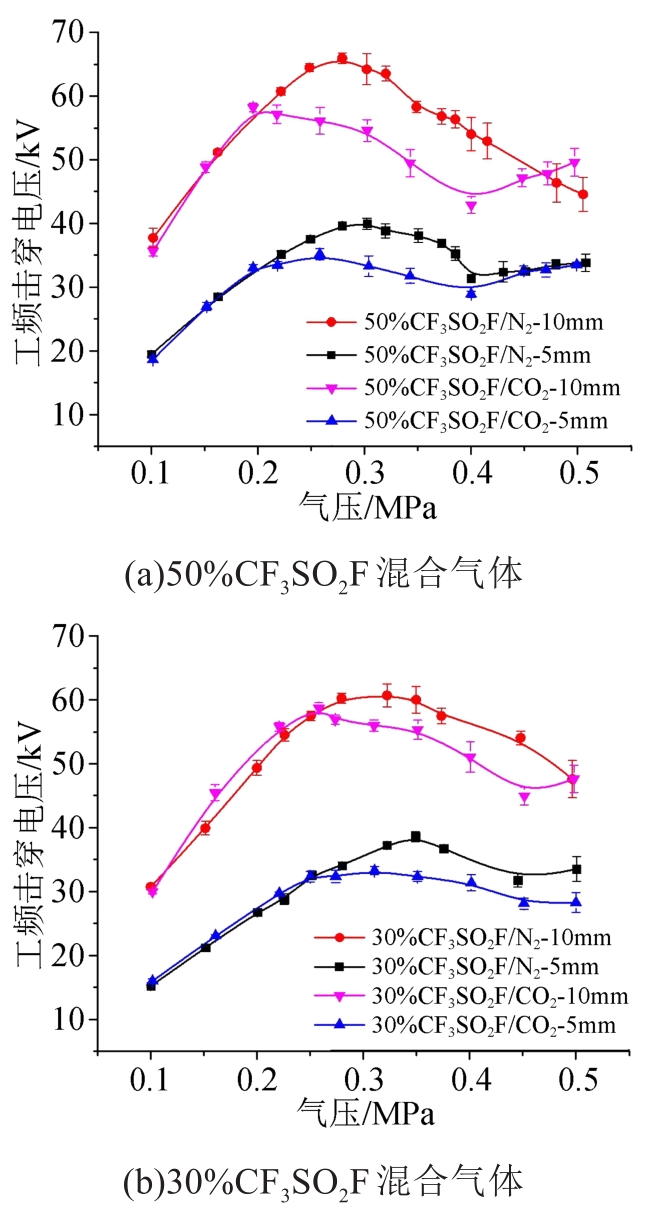

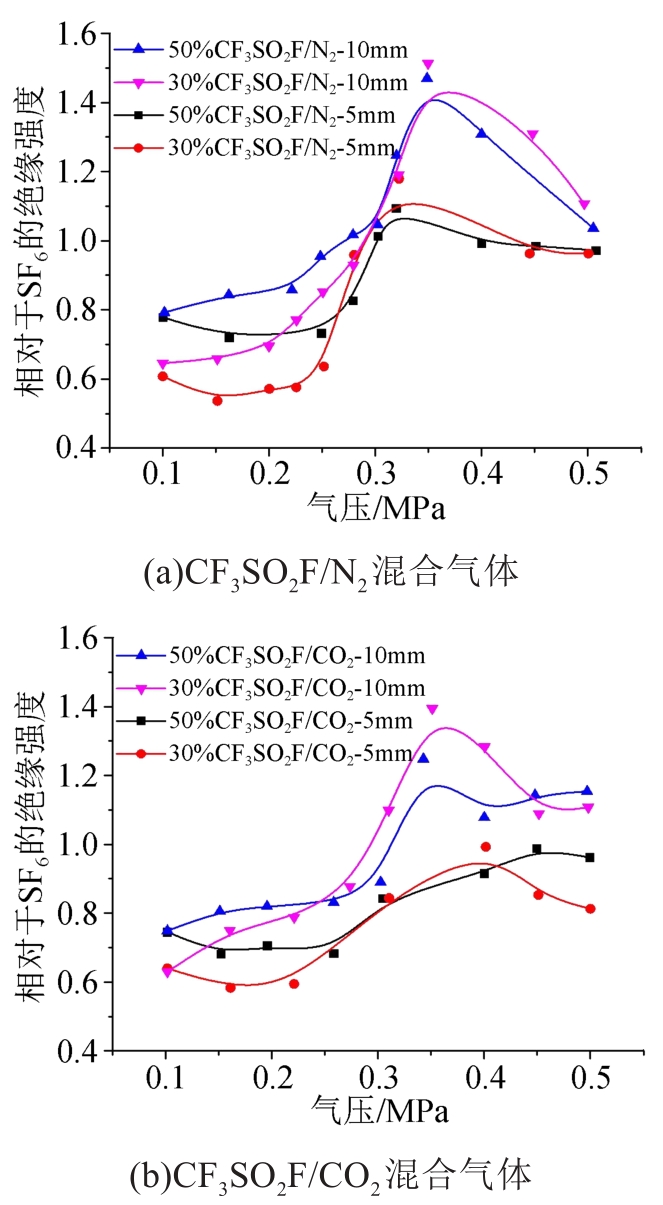

图7对比了不同间距和混合比例下CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体的工频击穿电压“驼峰”特性。从图7可以看出，当间隙距离从5 mm增大到10 mm时，CF₃SO₂F混合气体和SF₆的“驼峰”区域面积均增大，且SF₆的变化范围较为明显。此外，随间距增大，CF₃SO₂F混合气体和SF₆的“驼峰”峰值也呈现出左移趋势。当CF₃SO₂F在混合气体中的占比由30%增加至50%时，“驼峰”峰值左侧对CF₃SO₂F混合气体绝缘强度的提升效果大于“驼峰”峰值右侧。

当气压大于0.3 MPa（“驼峰”峰值右侧）且间距为5 mm时，CF₃SO₂F混合气体的工频击穿电压与SF₆相当；间距为10 mm时，CF₃SO₂F混合气体的工频击穿电压均大于SF₆。表明电场不均匀度增加时，较高气压下的CF₃SO₂F混合气体具有较好的绝缘性能。

2.2.3 间距和缓冲气体类型的影响

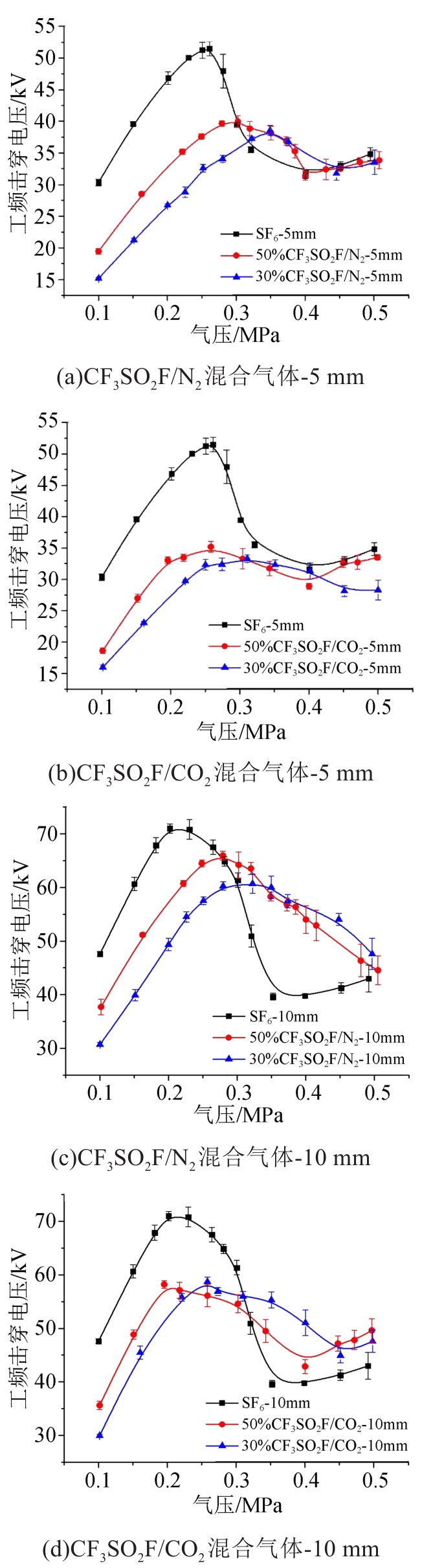

进一步分析缓冲气体类型对CF₃SO₂F混合气体工频击穿特性的影响，结果如图8所示。从图8可以看出，在相同的混合比例和间距下，CF₃SO₂F/N₂混合气体的工频击穿电压“驼峰”峰值及其对应气压均大于CF₃SO₂F/CO₂混合气体。在0.1～0.2 MPa范围内，不同CF₃SO₂F占比下的混合气体工频击穿电压基本一致；随气压继续增大，CF₃SO₂F/CO₂混合气体先达到“驼峰”峰值，然后击穿电压开始下降并低于CF₃SO₂F/N₂混合气体；当气压继续上升，CF₃SO₂F/N₂混合气体的击穿电压达到峰值点后开始下降；当气压大于CF₃SO₂F/CO₂混合气体击穿电压极小值点对应的气压后，CF₃SO₂F/CO₂混合气体的工频击穿电压曲线率先上拐，并有可能大于CF₃SO₂F/N₂混合气体的工频击穿电压。但CF₃SO₂F/N₂的工频击穿电压曲线积分大于CF₃SO₂F/CO₂，可认为CF₃SO₂F/N₂混合气体的工频绝缘表现总体优于CF₃SO₂F/CO₂混合气体。

2.3 与SF₆的对比

2.3.1 稍不均匀电场下相对SF₆的绝缘强度

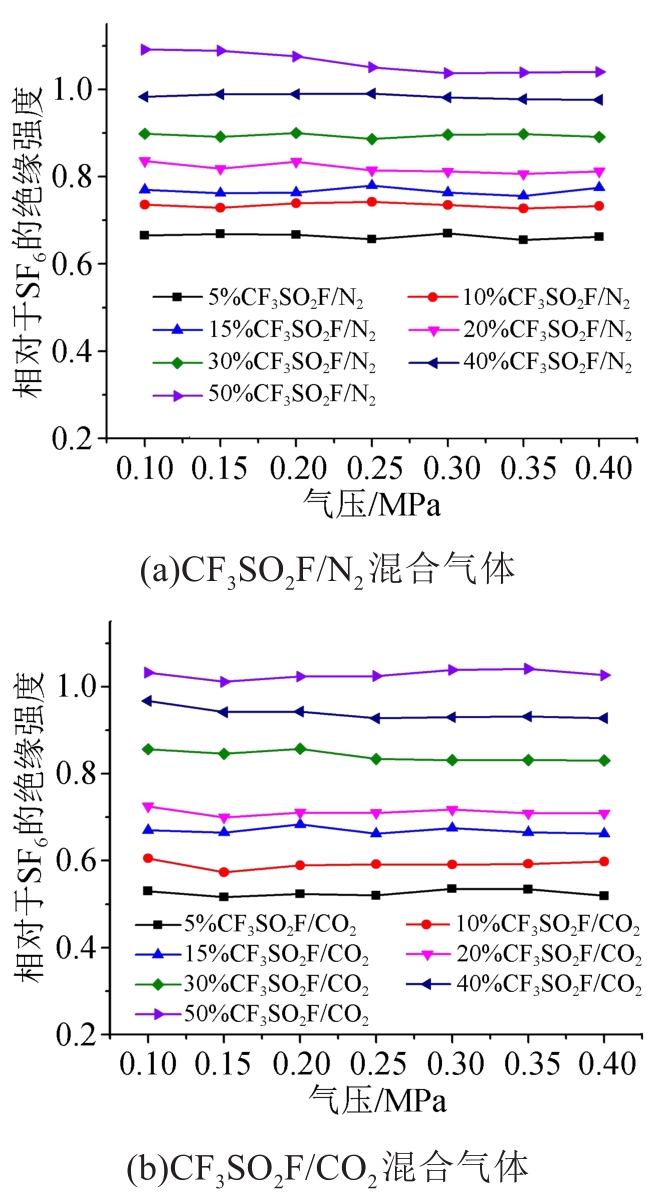

在球-球电极下，CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体的工频击穿电压与SF₆的工频击穿电压之比称为相对于SF₆的绝缘强度，如图9所示。从图9可以看出，50%CF₃SO₂F混合气体的绝缘强度优于相同压力下的SF₆。在0.1～0.4 MPa范围内，CF₃SO₂F占比为5%～50%的CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体相对于SF₆的绝缘强度随气压变化时波动不大，表明CF₃SO₂F混合气体随气压变化的工频击穿特性与SF₆相似。CF₃SO₂F占比为30%、50%的CF₃SO₂F/N₂混合气体相对于SF₆的绝缘强度平均值分别为0.89和1.06，而CF₃SO₂F占比为30%、50%的CF₃SO₂F/CO₂混合气体相对于SF₆的绝缘强度平均值分别为0.84和1.03。表明CF₃SO₂F/N₂混合气体的工频击穿电压高于CF₃SO₂F/CO₂混合气体，为优选混合气体。

2.3.2 极不均匀电场下相对SF₆的绝缘强度

在尖-板电极下，CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体相对于SF₆的绝缘强度如图10所示。从图10可以看出，在0.1～0.3 MPa范围内，两种CF₃SO₂F混合气体相对于SF₆的绝缘强度均低于稍不均匀电场。但当气压大于0.3 MPa时，30%、50%的CF₃SO₂F/N₂混合气体的绝缘强度已与SF₆相当或超过SF₆，最高可达1.47倍；相同占比下CF₃SO₂F/CO₂混合气体的绝缘强度则在SF₆的80%及以上。

当相对SF₆绝缘强度曲线取得极大值时，认为对应的气压为CF₃SO₂F混合气体的优化气压值。CF₃SO₂F占比为30%、50%的CF₃SO₂F/N₂混合气体优化气压值分别约为0.3 MPa和0.35 MPa，在该气压下，无论是在稍不均匀电场还是极不均匀电场下（电场不均匀度f变化范围为1.21～18.4），CF₃SO₂F/N₂混合气体相对于SF₆的绝缘强度较高且相对稳定。当气压大于0.3 MPa时，CF₃SO₂F占比为30%及以上的CF₃SO₂F/N₂混合气体绝缘强度在SF₆的89%以上。

2.3.3 相对SF₆的电场敏感性

为定量比较CF₃SO₂F与SF₆对电场不均匀度变化时的敏感程度，定义混合气体相对SF₆的电场敏感度S_r为式（1）。

S r = E r s - E r e E r s

（1）

式（1）中，E_rs、E_re分别为稍不均匀、极不均匀电场下相对于SF₆的绝缘强度。当S_r=0时，表示混合气体的电场敏感度与SF₆相同；当S_r>0时，表示混合气体对电场的敏感度高于SF₆，且S_r值越大，相对敏感程度越高；当S_r<0时，表示混合气体的电场敏感度低于SF₆。

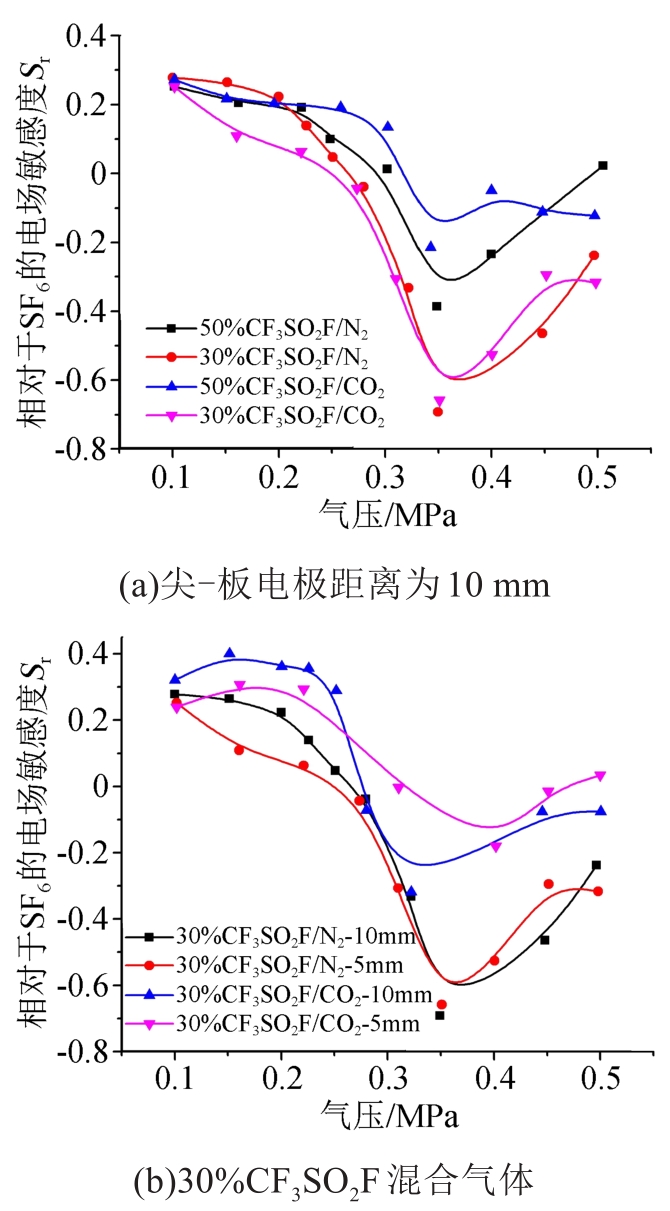

假设稍不均匀电场下，间隙距离在2.5～10 mm范围内时，CF₃SO₂F混合气体相对于SF₆的绝缘强度基本不变，则CF₃SO₂F混合气体相对SF₆的电场敏感性S_r与气压的关系如图11所示。从图11可以看出，在0.1～0.3 MPa范围内，CF₃SO₂F混合气体相对于SF₆表现出较高的电场敏感性，击穿电压受电场畸变影响下降的幅度较大。其原因可能是CF₃SO₂F是强电负性气体，吸附截面大于SF₆^[13]，相同的尖电极表面场强下产生的稳定化电晕半径小于SF₆，对尖电极附近畸变电场的均匀化作用较弱，导致CF₃SO₂F混合气体的击穿电压较低。在0.35 MPa附近CF₃SO₂F混合气体相对SF₆的电场敏感度S_r最小，这是由于此时SF₆在该气压下的击穿电压为“驼峰”极小值，放电形式可能已由流注转化为先导，而CF₃SO₂F混合气体仍处于“驼峰”区间，为流注放电范畴^[19]。

2.4 电场不均匀度对CF₃SO₂F混合气体工频击穿特性的影响

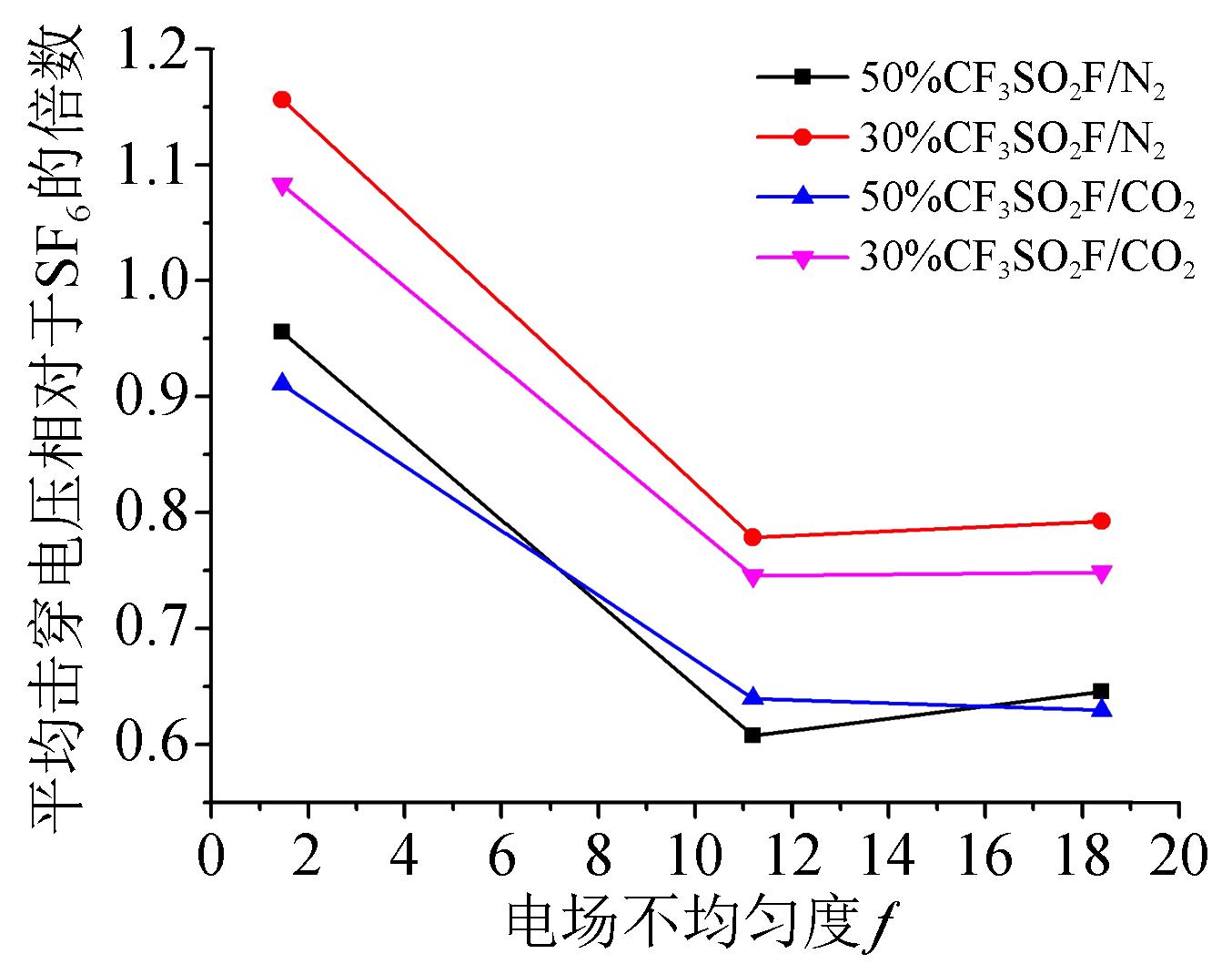

0.1 MPa下，电场不均匀度为1.46～18.4时，CF₃SO₂F混合气体的平均击穿电压变化情况如图12所示。从图12可以看出，随电场不均匀度的增加，CF₃SO₂F混合气体的平均击穿电压出现了饱和下降趋势。该特性与文献[20]中类似，在达到“临界电场不均匀度”后，混合气体相对SF₆的击穿电压不再随电场不均匀度的增加而降低，趋于稳定。具体为：当电场不均匀度由1.46增大到11.2时，CF₃SO₂F占比为30%、50%的CF₃SO₂F/N₂混合气体平均击穿电压下降程度分别为38%和34%，CF₃SO₂F占比为30%、50%的CF₃SO₂F/CO₂混合气体平均击穿电压下降程度分别为32%和33%，稍好于CF₃SO₂F/N₂混合气体；由于空间电荷对尖电极附近电场的畸变作用，当电场不均匀度大于11.2后，平均击穿电压基本不变。

2.5 CF₃SO₂F混合气体的液化温度-气压曲线

一个标准大气压下，CF₃SO₂F的液化温度为-22℃。基于Clausius-Claperyron方程与Trouton规则，混合气体的液化温度可以由式（2）估算^[21]。

T M b = T b 1 - R X l n (10 k p v)

（2）

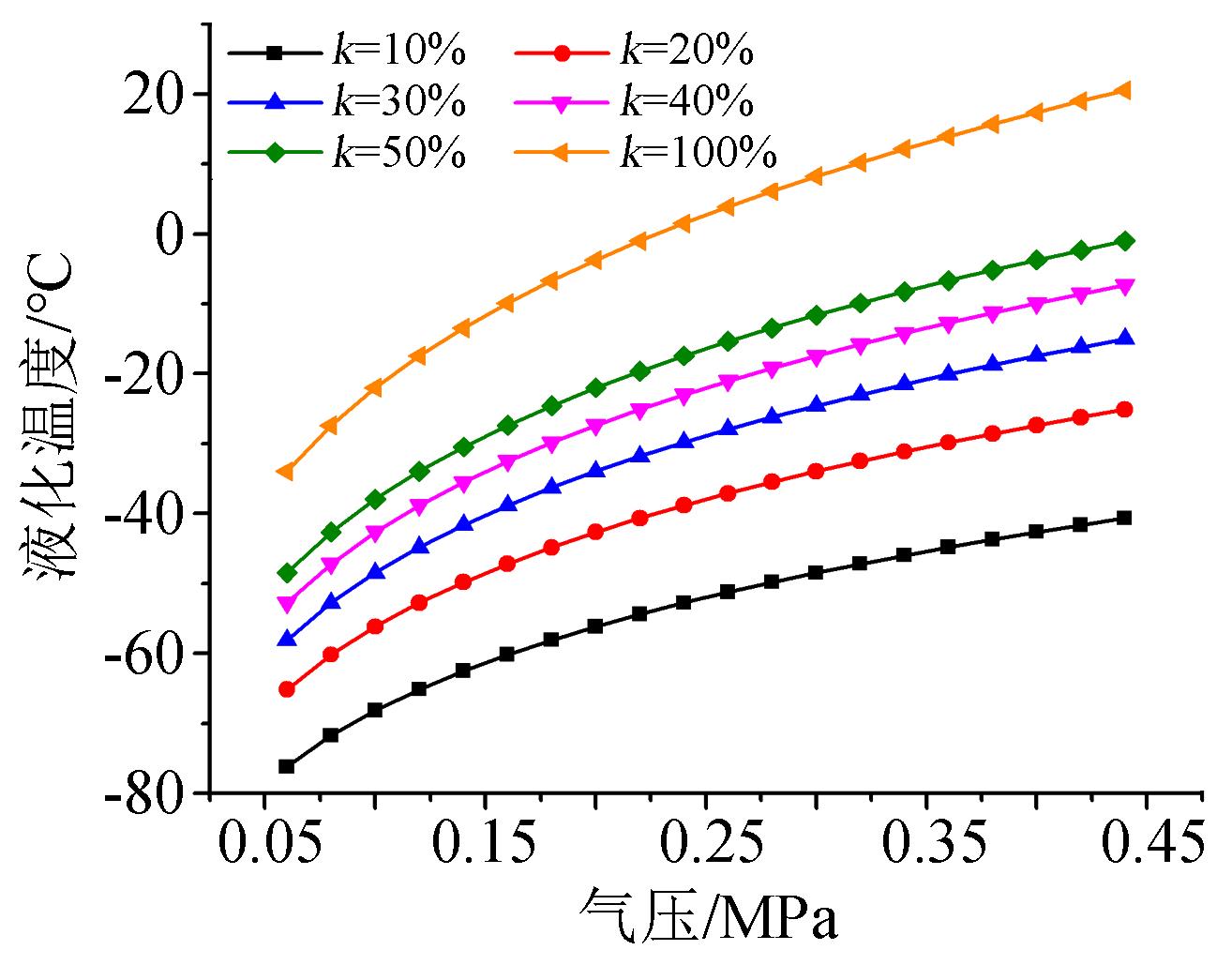

式（2）中：T_Mb为混合气体的液化温度，单位为K；k为CF₃SO₂F的占比；p_v是气体的蒸气压，单位为MPa；T_b是气体的沸点（或液化温度），单位为K；R是理想气体常数，其值为8.314 J·mol^-1·K^-1；X代表Trouton常数，通常为85～88 J·K，本文取X=85 J·K。CF₃SO₂F及其混合气体的液化温度-气压曲线计算结果如图13所示。从图13可以看出，在相同压力下，随着CF₃SO₂F含量的增加，混合气体液化温度增长幅度变缓。在典型限制温度-10℃下（参考GB 50545—2010^[22]的要求），气压为0.3 MPa时CF₃SO₂F混合气体中的CF₃SO₂F占比可提升至50%，结合2.3节，该比例下的CF₃SO₂F/N₂混合气体的绝缘强度优于SF₆。

3 结论

收起

（1）在球-球电极构成的稍不均匀电场下，CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体的工频击穿电压均随气压增大呈线性变化，CF₃SO₂F/N₂混合气体的工频击穿电压高于CF₃SO₂F/CO₂混合气体。CF₃SO₂F占比分别为5%、10%、15%、20%、30%、40%、50%的CF₃SO₂F/N₂混合气体相对于SF₆的绝缘强度分别约为0.66、0.73、0.77、0.82、0.89、0.98、1.06倍。

（2）在尖-板电极构成的极不均匀电场下，CF₃SO₂F/N₂和CF₃SO₂F/CO₂混合气体的工频击穿电压均随气压增大呈“驼峰”曲线。CF₃SO₂F/N₂混合气体的“驼峰”曲线极大值对应的气压范围在0.25～0.35 MPa，优化气压值为0.30～0.35 MPa。

（3）综合稍不均匀和极不均匀电场下的工频击穿特性，0.30 MPa及以上的新环保绝缘混合气体CF₃SO₂F/N₂具有较大的应用潜力。
