轻质高绝缘芯体复合横担的性能研究

PDF下载

姜海 ¹ , 刘明慧 ¹ , 于鑫 ¹ , 吴雄 ² , 李浩义 ³ , 董鹏 ³ , 刘晓宇 ¹ , 杨帆 ¹ , 王德智 ¹ , 李林 ¹

绝缘材料 | 材料研究 2023,56(9): 33-37

收起

绝缘材料 | 材料研究 2023, 56(9): 33-37

轻质高绝缘芯体复合横担的性能研究

全屏

姜海¹, 刘明慧¹, 于鑫¹, 吴雄², 李浩义³, 董鹏³, 刘晓宇¹, 杨帆¹, 王德智¹, 李林¹

作者信息

¹国网辽宁省电力有限公司丹东供电公司,辽宁丹东 118000

²国网电力科学研究院武汉南瑞有限责任公司,湖北武汉 430074

³华北电力大学河北省绿色高效电工新材料与设备重点实验室,河北保定 071003

姜海（1982-），男（汉族），辽宁丹东人，高级工程师，主要从事输变电设备运维研究；

董鹏（1996-），男（汉族），江苏杨州人，硕士生，主要研究方向为环氧/有机微珠复合泡沫材料在电工装备中的应用研究。

Performance of composite cross-arm with light weight and high insulation of core

Hai JIANG¹, Minghui LIU¹, Xin YU¹, Xiong WU², Haoyi LI³, Peng DONG³, Xiaoyu LIU¹, Fan YANG¹, Dezhi WANG¹, Lin LI¹

Affiliations

¹Dandong Power Supply Company, State Grid Liaoning Electric Power Co., Ltd., Dandong 118000, China

²Wuhan NARI Limited Liability Company of State Grid Electric Power Research Institute, Wuhan 430074, China

³Hebei Key Laboratory of Green and Efficient New Electrical Materials and Equipment, North China Electric Power University, Baoding 071003, China

出版时间: 2023-09-20 doi: 10.16790/j.cnki.1009-9239.im.2023.09.006

文章导航

摘要

收起

轻质高绝缘复合横担具有质轻、绝缘可靠性高等优良特性，近年来在电力线路中的应用日益广泛。本研究制备得到轻质高绝缘泡沫芯体复合横担，并对横担进行吸水率、染料渗透性、水扩散泄漏电流、电气强度、热诱导、振动老化试验。结果表明：轻质高绝缘泡沫芯体复合横担的体积吸水率为0.036%，水扩散泄漏电流小于75 μA，交流电气强度大于71 kV/cm，耐振动老化性能较好，综合性能优于传统实心芯体材料横担，可满足实际工程应用需要。

关键词

轻质高绝缘材料 / 复合横担 / 绝缘性能 / 振动老化

Abstract

收起

Light weight and high insulation composite cross-arm has excellent properties of light weight and excellent insulating properties, which has been widely used in power lines in recent years. In this paper, a composite cross-arm with light weight and high insulation of foam core was prepared, and the cross-arm was conducted water absorption, dye penetration, water diffusion leakage current, electric strength, thermal induction, and vibration ageing tests. The results show that the volume water absorption of the composite cross-arm with light weight and high insulation of core is 0.036%, the water diffusion leakage current is less than 75 μA, the AC electric strength is greater than 71 kV/cm, the vibration ageing resistance is good, and the comprehensive performance is better than that of the cross-arm with traditional solid core, which can meet the need of practical engineering application.

Key words

light weight and high insulation material / composite cross-arm / insulating performance / vibration ageing

引用本文

姜海, 刘明慧, 于鑫, 吴雄, 李浩义, 董鹏, 刘晓宇, 杨帆, 王德智, 李林. 轻质高绝缘芯体复合横担的性能研究. 绝缘材料, 2023 , 56 (9) : 33 -37 . DOI: 10.16790/j.cnki.1009-9239.im.2023.09.006

Hai JIANG, Minghui LIU, Xin YU, Xiong WU, Haoyi LI, Peng DONG, Xiaoyu LIU, Fan YANG, Dezhi WANG, Lin LI. Performance of composite cross-arm with light weight and high insulation of core[J]. Insulating Materials, 2023 , 56 (9) : 33 -37 . DOI: 10.16790/j.cnki.1009-9239.im.2023.09.006

正文

收起

0 引言

收起

随着国民经济持续发展，用电需求日益增加，对电网的可靠性要求不断提高^[1-2]。目前我国输配电线路大多沿用传统的铁塔结构，以配置金属横担和绝缘子串柔性悬挂导线的方式运行^[3]。然而传统金属横担绝缘水平较低，耐腐蚀性差^[4]，不利于“坚强绿色电网”的构建。其次近年来线路雷击事故频发，统计结果显示，输配电网总跳闸次数中，由雷击引起的跳闸次数占比高达40%～80%^[5-6]，尤其在我国西北大气污染严重地区和南方沿海多盐雾天气地区，雷击引起的跳闸率更高^[7-8]，而传统金属横担不利于降低雷击事故率和提高电网安全性。另外，金属横担耐老化特性较差，维护成本较高，不符合电网运行安全性、经济性的要求。

轻质高绝缘复合横担具有质量轻、绝缘性能优良、耐老化特性好、防污能力强等优点^[9-10]，将其作为传统金属横担的替代品已成为降低走廊宽度、节省空间及安装成本、提高电网可靠性的有效途径。对于复合材料横担的研究及应用，国外的开始时间相对较早，20世纪60年代日本已经将纤维增强复合材料（FRP材料）应用于横担制作并投入使用，较好地解决了风偏所引起的闪络问题^[11]。20世纪90年代初，随着国内材料研究领域取得重大突破，复合材料在电力行业中的应用成为可能^[12]。1995年，温岭市电力绝缘器材有限公司研制生产出110 kV复合材料横担以及杆头并进行了试点应用，从此我国开始复合横担的大规模研究与应用^[13-17]。

在近30年的发展过程中，不同电压等级、不同型式的高绝缘复合横担得到进一步开发，相应的型式设计逐渐深入、趋于合理，工程应用也日益增多。2016年初，国网公司在九地实施了10 kV架空线路高绝缘复合横担试点应用；2018年，高绝缘复合横担由试用阶段逐渐转向全面推广应用阶段。2020年，中能源集团广东省电力设计研究院针对强风地区500 kV输电线路复合绝缘横担的应用进行了设计和研究^[18]，复合横担在我国的应用日益广泛。

目前，复合横担的制作工艺包括芯体管界面打磨处理工艺和芯体浇注成型工艺。芯体管界面经打磨处理工艺打磨后，整根管壁粗糙程度较为均匀，与绝缘子外壁粗糙程度接近。芯体浇注成型工艺分为两种，一种是玻璃/混合微珠填充工艺，该工艺操作简单，固化后的界面粘接较好，成型的芯体密度较低且有进一步下降的空间，但是由于干料层层压实，内部容易产生填充不致密的缺陷；另一种是有机微球填充工艺，该工艺得到的芯体内部缺陷较少，电气性能好，但是工艺操作复杂，需要严格控制温度，且有机微珠的密度较大，填充得到的芯体密度较大。

本研究通过芯体管界面打磨处理工艺和芯体浇注成型工艺制备得到轻质高绝缘泡沫芯体复合横担，对其进行吸水率、染料渗透性、水扩散泄漏电流、电气强度、热诱导、振动老化等多项试验，并结合试验结果及DL/T 1580—2021对材料进行合格性检验。

1 试验

收起

1.1 试样制备

采用有机硅改性树脂（HD01）和酸酐类固化剂制备芯体材料，采用日本松本制药有限公司型号为MFL-SEVEN的微珠作为填充材料，微珠密度为0.110 g/cm³，平均直径为20 μm。

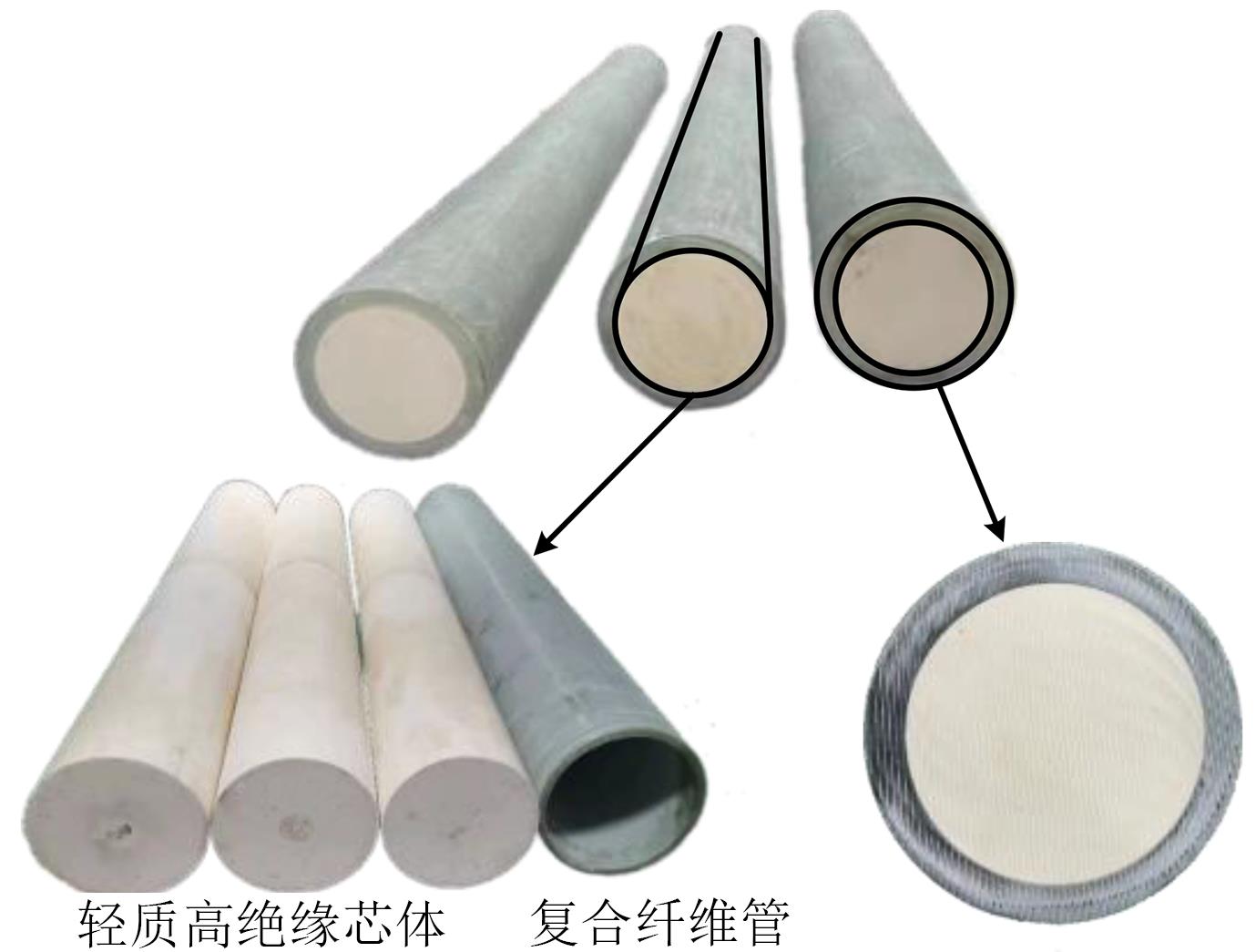

横担成型工艺如下：首先，按质量比100∶90∶1称取有机硅改树脂、固化剂以及有机微珠，在行星式真空搅拌器中以800 r/s的速度混合5 min，搅拌时注意密封，防止微珠飘出；然后，将混合物转移至搅拌罐进行真空搅拌脱泡，对罐体加热以降低混合物的黏度；接着使用气缸活塞将混合物填入芯体内，控制压力以调整填充速率；最后，将填充后的芯体两端封闭，放入烘箱中在80、100、120℃温度下分别固化8 h，得到轻质高绝缘泡沫芯体复合横担试样。整体试样实物如图1所示。

1.2 试样处理

横担的振动疲劳是关键评价指标之一，本研究对横担整体进行振动老化试验，结合试验结果评估横担的耐振动老化性能。考虑复合材料的散热性及装置本身情况，结合微风振动频率范围，通过式（1）进行振动频率的计算及选取^[19]。

f s = S r v d

（1）

式（1）中：f_s为卡门漩涡频率（Hz）；v为风速（m/s）；d为导线直径（mm）；S_r为斯特劳哈尔数，我国一般取值为200^[20]。

以北京地区为例进行振动老化频率及次数的分析及选取：基于该地区全年风速分布、风频玫瑰图及常见输电模块，选取平均风速为3 m/s，导线型号为LGJ-300/40，在导线无覆冰、输电线路单回路的情况下，根据式（1）计算得到的振动频率为20 Hz，以该值作为振动老化试验频率。考虑到能够使得导线产生稳定振动的风向概率为50%～70%，复合绝缘横担运行中发生微风振动的时间占全年的30%～50%，结合横担处于各风速段下的年振动次数及复合绝缘横担运行年限，本文中振动次数取1.2×10⁵次。

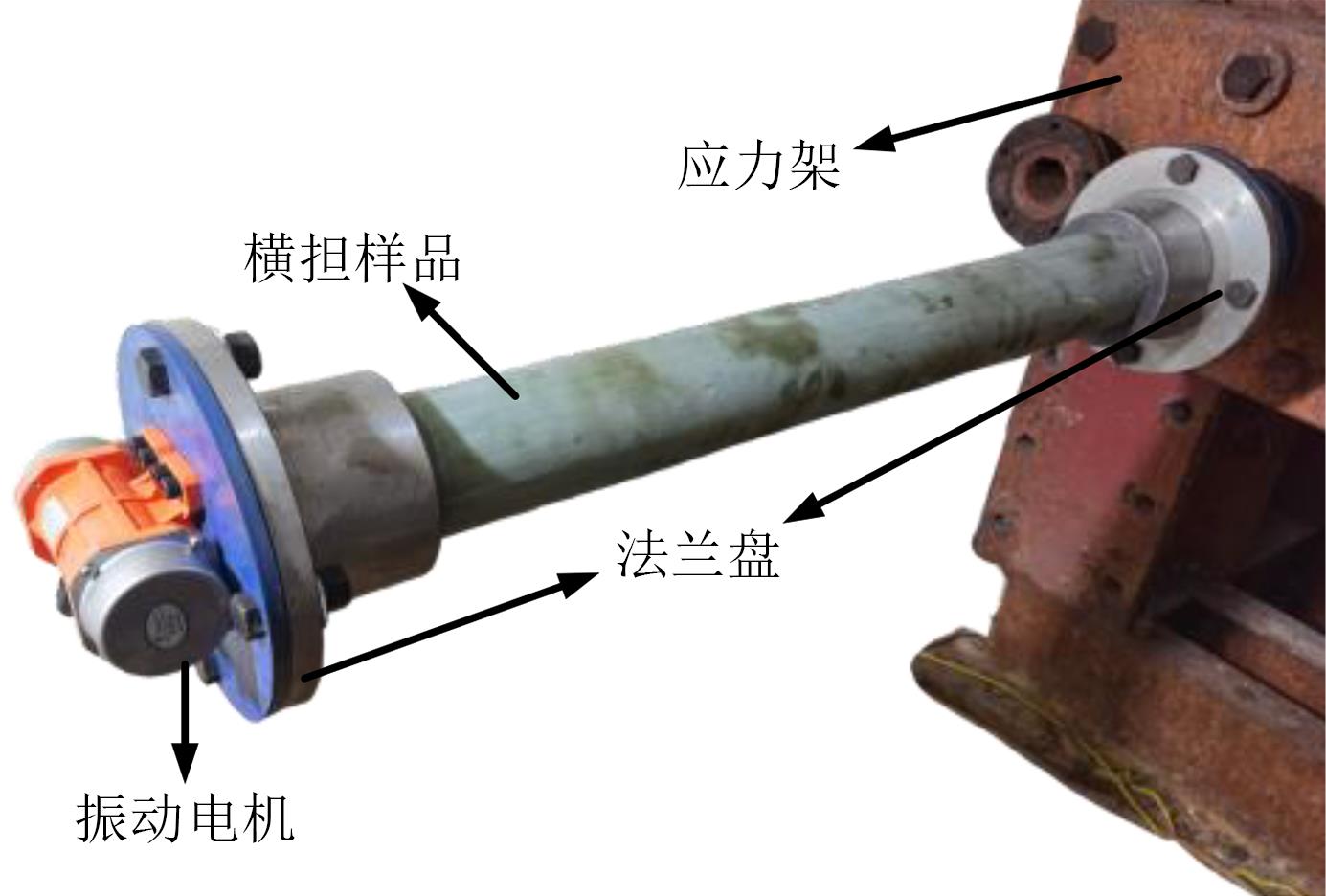

振动加载装置的选取关系到疲劳老化系统的设计合理性和运行安全性，本研究选用振动电机作为振动加载装置，横担整体通过法兰盘与振动电机和应力架相连接，振动老化试验装置实物图如图2所示。

1.3 性能测试

1.3.1 吸水率测试

将直径为50 mm、长度为(50±1) mm的试样置于干燥箱中，在50℃条件下干燥24 h后取出，冷却至室温条件（25℃），使用电子分析天平称取干燥后的试样质量（M）；将干燥试样浸没于去离子水中 24 h后取出，用滤纸擦除表面水分并再次称取质量（M′），然后通过式（2）～（4）计算各试样的24 h绝对吸水质量（

M *

）、质量吸水率（ω_q）、体积吸水率（ω_v）。

M * = M' - M

（2）

ω q = M' - M M' × 100 %

（3）

ω v = M' - M V ⋅ 1 ρ w × 100 %

（4）

式（3）中：V为试样体积；

ρ w

为试样密度。

1.3.2 染料渗透性测试

从复合绝缘横担上截取长度为(10±0.5) mm的试样，使用细纱布将试样切割面打磨光滑，打磨过程中保持两端面平行且清洁。在容器中放置一层直径相同（1～2 mm）的钢球，将试样截面放置于钢球上。将含1%红色或紫罗兰色次甲基染料的酒精溶液倒入容器中且保证液面比球顶高(2.5±0.5) mm，该染色液会在毛细作用下穿过芯体逐渐上升，测量并记录染色液穿过试样的时间。

1.3.3 水扩散泄漏电流测试

从复合绝缘横担上截取6段长度为(30±0.5) mm的试样，在含0.1%NaCl的去离子水中沸煮100 h，取出并放置于常温去离子水中保持15 min。之后将试样从玻璃容器中取出，并用滤纸将其表面擦干。然后将试样置于两电极间，将试验电压以约 1 kV/s的速度均匀升到12 kV，维持1 min，再逐渐降低电压至0 kV，观察试验过程中试样是否出现击穿和表面闪络现象，并测量得到试验期间的泄漏电流值。试验应在从玻璃容器中取出3 h内完成。

1.3.4 电气强度测试

从正常生产的复合绝缘横担上以与芯体轴线呈90°方向锯取部分长度为(10±0.5) mm的试样，将试样放入平行平板电极间，在变压器油中对试样进行交流电压击穿试验。

1.3.5 热诱导试验

从复合绝缘横担上截取长度为(50±0.5) mm的试样，然后放入150℃烘箱中烘焙4 h，待试样冷却至室温后观察芯体端面有无油状渗出物。将1%紫罗兰色次甲基染料的乙醇溶液涂于试样两端表面，观察芯棒端面有无裂纹。

2 结果与讨论

收起

根据试验方法对实验室制备得到的轻质高绝缘复合芯体横担（简称“轻质芯体横担”）进行试验，同时将部分试验结果与襄阳国网合成绝缘子有限责任公司生产的实心芯体复合横担（简称“实心芯体横担”）及DL/T 1580—2021的要求进行对比，综合分析评估轻质芯体横担的性能。

2.1 密度及吸水率

密度是衡量绝缘材料性能的重要指标，绝缘材料质量过高会减小材料的载荷能力、增大输电线路的振动强度等。本文选取外径为100 mm、长度为2 000 mm的轻质高绝缘芯体复合横担为例，测得其质量为15.77 kg，密度为1.004 g/cm³；作为对比的同规格实心芯体横担，其质量为29.80 kg，密度为1.898g/cm³。可以看出轻质芯体横担相比实心芯体横担总质量减少了47%，总体密度降低了47%，充分体现出轻质的特性。

吸水率也是衡量绝缘材料性能的重要指标，绝缘材料吸水会导致其介质损耗升高、内部缺陷增多、绝缘性能下降，在高场强下易出现击穿现象进而导致事故发生。轻质芯体横担振动老化试验前后及实心芯体横担的24 h绝对吸水质量、质量吸水率、体积吸水率如表1所示。

由表1可知，轻质芯体横担的绝对吸水质量略高于现有标准DL/T 1580—2021的指标值及实心芯体横担的绝对吸水质量。由于DL/T 1580—2021是基于密度为2.2 g/cm³的实心芯体横担制定，本文制备的轻质芯体横担密度仅为1.004 g/cm³，远低于实心芯体横担的密度，导致轻质芯体横担的质量吸水率略高于标准DL/T 1580—2021的指标值，但其体积吸水率仍满足标准规定。综合评价可知，轻质芯体横担的性能优于实心芯体横担且能够满足应用要求。

振动老化试验后轻质芯体横担的吸水率有小幅度上升，分析原因为振动后芯体管与轻质泡沫材料界面出现微小空隙导致水分残留，但总体仍满足应用要求。

2.2 染料渗透性

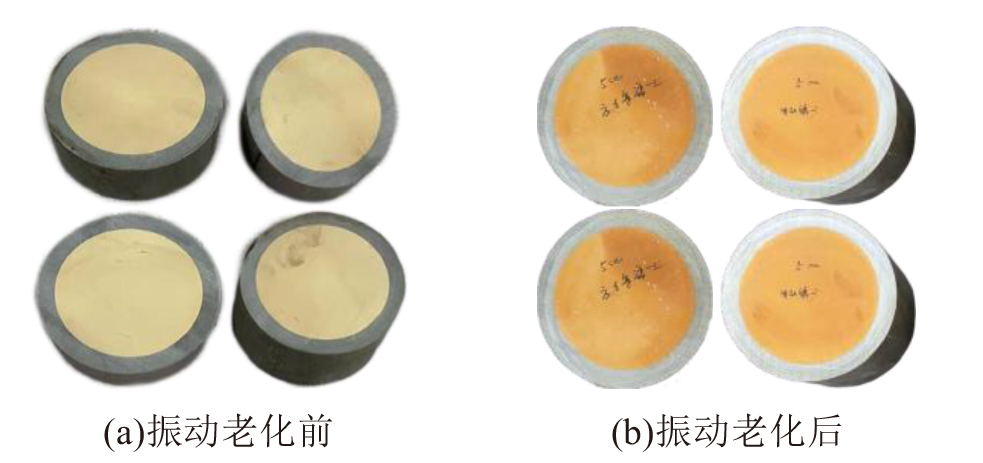

染料渗透性是衡量横担是否出现裂纹等明显缺陷的重要指标，4个轻质芯体横担试样的染料渗透试验结果如图3所示。

由图3可知，振动老化前后4个试样在15 min内均未出现染料液贯穿的现象，表明试样内部无明显缺陷，制备得到的轻质芯体横担符合标准要求。

2.3 水扩散泄漏电流

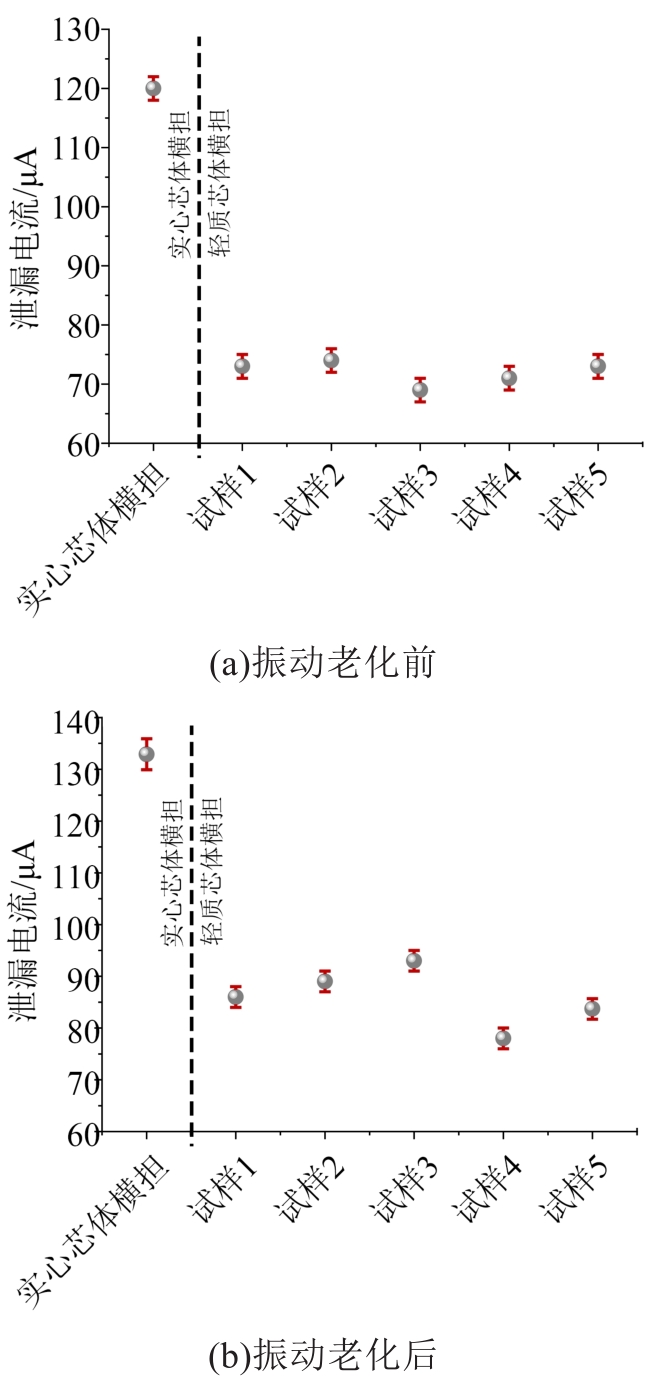

泄漏电流是衡量横担绝缘性能的重要参数之一，是横担使用安全性的主要评价指标。轻质芯体横担及实心芯体横担的泄漏电流试验结果如图4所示。

由图4可知，振动老化试验前，5个轻质芯体横担试样的泄漏电流分别为73.1、74.3、69.2、71.2、73.8

μ A

，实心芯体横担的泄漏电流值为120.0

μ A

；振动老化试验后，轻质芯体横担试样的泄漏电流分别为86.1、89.4、93.1、77.9、83.7

μ A

，实心芯体横担的泄漏电流值为132.9

μ A

。DL/T 1580—2021规定横担的泄漏电流应小于364

μ A

。可见，轻质芯体横担的绝缘性能满足标准规定且明显优于实心芯体横担。

2.4 电气强度

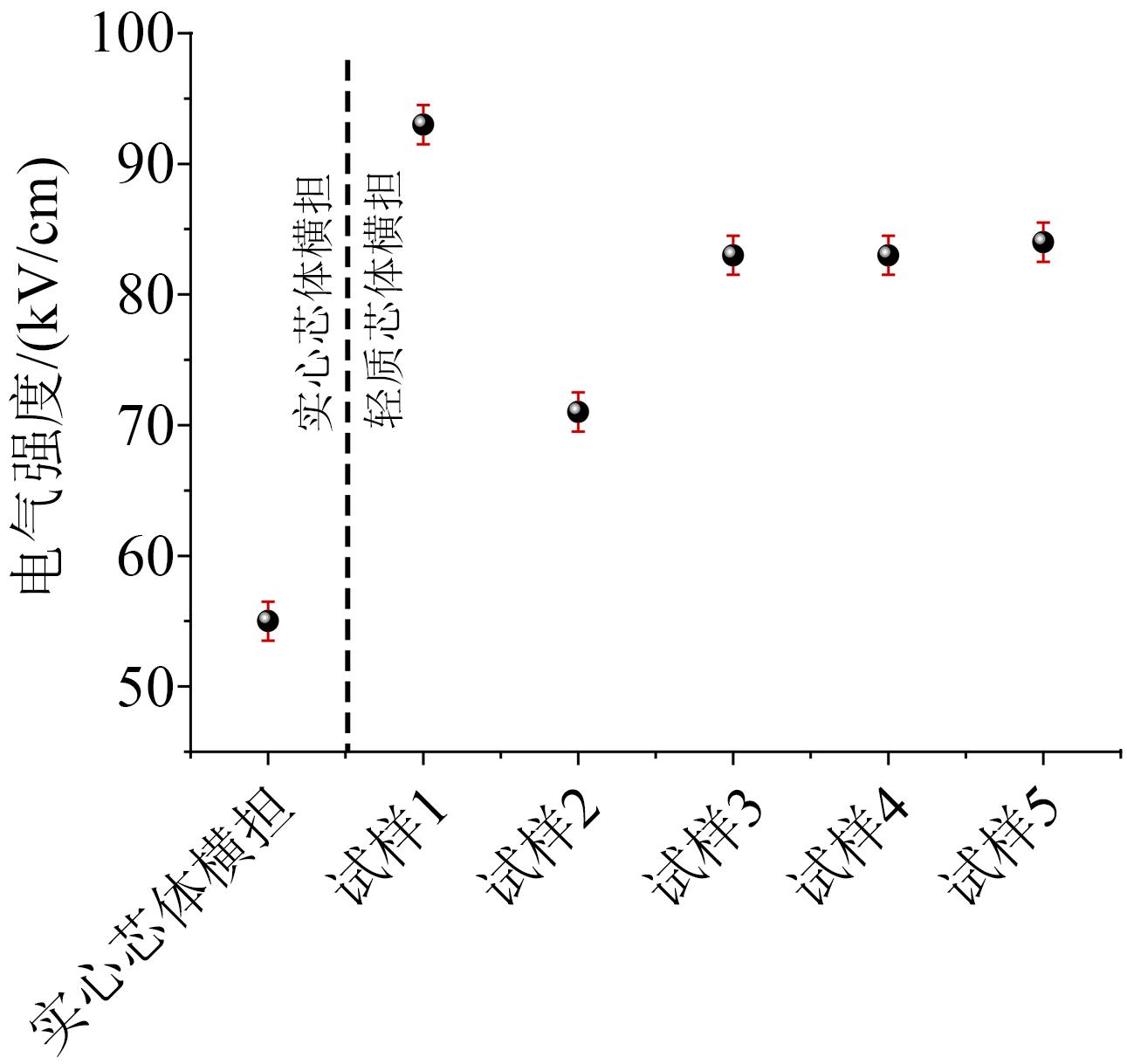

横担的电气强度可反映其对电场的耐受能力，是评价横担绝缘性能的重要指标。5个轻质芯体横担试样的长度分别为10.2、10.1、10.1、10.1、10.2 mm，实心芯体横担的平均长度为10 mm，测得它们的交流电气强度如图5所示。

由图5可知，5个轻质芯体横担试样的电气强度分别为93.5、71.6、83.7、83.8、84.1 kV/cm，实心芯体横担的交流电气强度约为55 kV/cm。DL/T 1580—2021规定，横担的交流电气强度应大于30 kV/cm。试验结果表明，轻质芯体横担的交流电气强度满足标准规定且优于实心芯体横担。

2.5 热诱导试验

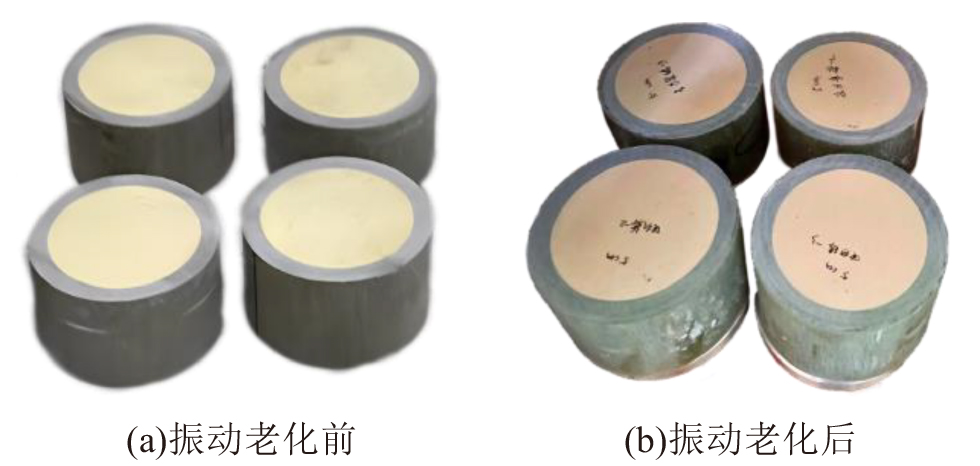

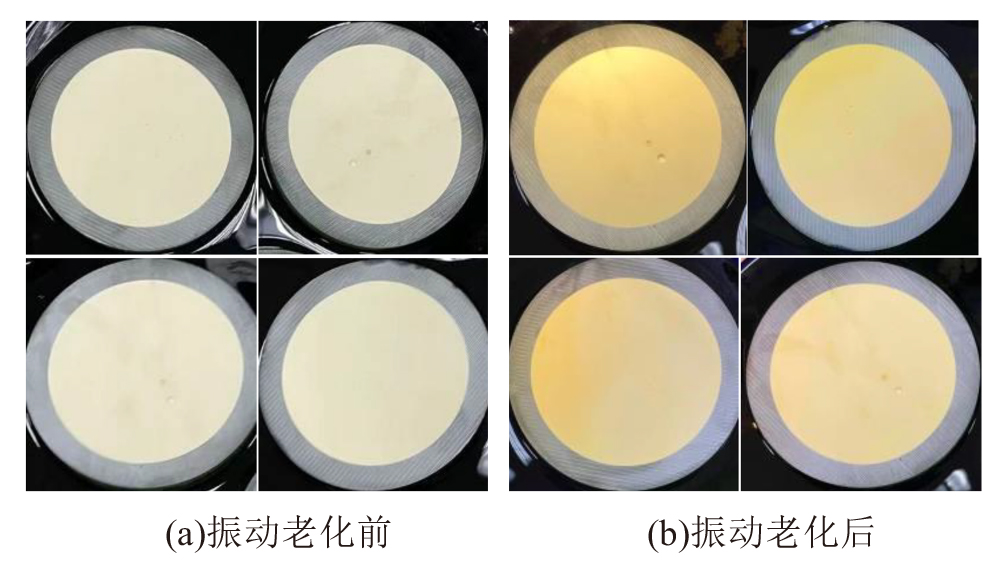

热诱导试验是有效反映横担理化性质的重要测试方法，是评价横担使用安全性的必要试验。热诱导试验前后的横担试样如图6～7所示。

由图6～7可知，振动老化前后轻质芯体横担试样在进行热诱导试验后均未出现界面缺陷及端面裂纹，表明轻质芯体横担满足标准规定。

3 结论

收起

本研究制备得到轻质高绝缘泡沫芯体复合横担，并通过试验分析了横担的各项性能，主要得到以下结论：

（1）轻质高绝缘芯体复合横担的密度低于实心芯体横担，其24 h体积吸水率低于实心芯体横担。

（2）轻质高绝缘芯体复合横担的染料渗透试验表明，15 min内各试样均未出现染料液贯穿的现象，说明轻质芯体横担内部无明显缺陷。

（3）轻质高绝缘芯体复合横担的水扩散泄漏电流均小于75 μA，交流电气强度均大于71 kV/cm，绝缘性能满足标准规定且优于实心芯体横担。

（4）轻质高绝缘芯体复合横担进行热诱导试验后未出现界面缺陷及端面裂纹，横担性能优异。

（5）轻质高绝缘芯体复合横担在20 Hz频率下进行1.2×10⁵次振动老化后端部未出现裂纹，各项性能无明显下降，说明耐振动老化性能较好。

基金

收起

国网辽宁省电力有限公司科技项目(2022YF-96)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

柯锐,杜挺,何昌林,等.配网用复合材料绝缘横担老化特性研究[J].绝缘材料,2019,52(8):36-40.

[2]

沈海滨,宁昕,田野,等.10kV架空线路的雷电防护[J].供用电,2017,34(10):54-59,77.

[3]

徐欣,程冬,谢佐鹏,等.110kV输电线路不挂绝缘子复合材料绝缘横担的研制与应用[J].电力建设,2014,35(7):104-109.

[4]

宗强,吴宗祥.架空绝缘配电线路复合材料防雷应用介绍[J].农村电气化,2018(6):74-76.

[5]

王军,刘晓燕,黄志凤.10kV输电线路雷击事故调查分析[C]//第33届中国气象学会年会S19雷电物理和防雷新技术——第十四届防雷减灾论坛.西安,2016.

[6]

李牧轩,丘文彪,田中天,等.输电线路参数对杆塔分流系数的影响研究[J].电工电气,2022(8):27-30.

[7]

朱岸明,杨大渭,刘云贺,等.FRP复合材料杆塔横担研究应用现状及分析[J].电网与清洁能源,2015,31(10):76-82,88.

[8]

王哲,朱永凯,杨岚琦,等.电杆复合横担极限承载力及截面参数影响分析[J].山西建筑,2022,48(17):12-16,64.

[9]

吴雄,闻集群,刘晓宇,等.不同结构型式的配网复合绝缘横担电气性能研究[J].绝缘材料,2021,54(5):40-46.

[10]

张文锋,李先志,朱道俊,等.基于复合横担的水泥杆塔改造方法[C]//2020年工业建筑学术交流会论文集(上册).北京,2020.

[11]

刘绪良.复合材料横担力学特性实验研究[D].北京:华北电力大学,2020.

[12]

夏开全.纤维增强树脂基复合材料输电杆塔及其应用进展[C]//FRP与结构补强——2005全国FRP与结构加固学术会议论文精选.西安,2005.

[13]

解卓鹏.复合横担多因素老化特性及界面无损检测方法研究[D].北京:华北电力大学,2021.

[14]

王小丽.复合绝缘横担在220kV架空输电线路中的应用[J].电气应用,2013,32(1):74-78.

[15]

何灿明.输电线路复合横担杆塔的应用及推广分析[J].通讯世界,2018(3):231-233.

[16]

张媛,喻新强,李峰,等.用于交流特高压工程的GFRP横担塔关键技术研究[J].高电压技术,2018,44(7):2402-2409.

[17]

刘云鹏,李乐,张铭嘉,等.复合绝缘横担界面特性检测研究现状[J].电工技术学报,2020,35(2):408-424.

[18]

杜颖.强风地区500kV同塔双回输电线路复合材料横担杆塔应用设计研究[J].科技创新与应用,2020(5):85-86.

[19]

郑玉琪.架空输电线路微风振动[M].北京:水利电力出版社,1987.

[20]

刘云鹏,李浩义,周松松,等.10kV配网耐张型复合绝缘横担研究综述[J].华北电力大学学报(自然科学版),2022[2022-10-24]. http://kns.cnki.net/kcms/detail/13.1212.tm.20221019.1141.002.html
