绝缘材料

气体	相对绝缘强度	沸点/℃	GWP值	大气寿命
SF₆	1.0	-63.8	24 300	3 000年
CF₃I	1.2	-22.5	1	2天
c-C₄F₈	1.3	-6.0	8 700	1 400年
C₄F₇N	2.2	-4.7	2 750	30年
C₅F₁₀O	2.0	26.5	<1	16天
C₆F₁₂O	2.7	49.0	1	5天
HFO-1234ze(E)	0.8	-19	6	10天
HFO-1336mzz(E)	1.8	7.5	18	/

气体	相对绝缘强度	沸点/℃	GWP值	大气寿命
SF₆	1.0	-63.8	24 300	3 000年
CF₃I	1.2	-22.5	1	2天
c-C₄F₈	1.3	-6.0	8 700	1 400年
C₄F₇N	2.2	-4.7	2 750	30年
C₅F₁₀O	2.0	26.5	<1	16天
C₆F₁₂O	2.7	49.0	1	5天
HFO-1234ze(E)	0.8	-19	6	10天
HFO-1336mzz(E)	1.8	7.5	18	/

评价对象	相容性良好指标	相容性不足指标
绝缘气体	气体主成分无变化：C₄F₇N体积占比减少≤1%	产生分解气体（如CF₄、C₂F₆等），含量具有明显增长趋势
固体材料	金属	表面形貌和元素成分无明显变化沿面闪络电压降幅≤10% 随温度变化压缩永久变形率≤1%	材料性能变化较大，不满足设备现场运行要求
环氧树脂
橡胶

评价对象	相容性良好指标	相容性不足指标
绝缘气体	气体主成分无变化：C₄F₇N体积占比减少≤1%	产生分解气体（如CF₄、C₂F₆等），含量具有明显增长趋势
固体材料	金属	表面形貌和元素成分无明显变化沿面闪络电压降幅≤10% 随温度变化压缩永久变形率≤1%	材料性能变化较大，不满足设备现场运行要求
环氧树脂
橡胶

新环保绝缘气体应用于高压电气设备的研究进展

PDF下载

颜湘莲 ¹ , 高克利 ¹ , 王雯 ¹ , 黄印 ¹ , 王浩 ¹ , 姚尧 ²

绝缘材料 | 环保绝缘气体专题 2025,58(2): 1-8

收起

绝缘材料 | 环保绝缘气体专题 2025, 58(2): 1-8

新环保绝缘气体应用于高压电气设备的研究进展

全屏

颜湘莲¹, 高克利¹, 王雯¹, 黄印¹, 王浩¹, 姚尧²

作者信息

¹中国电力科学研究院有限公司电网环境保护全国重点实验室，北京 100192

²国网湖北省电力有限公司电力科学研究院，湖北武汉 430015

颜湘莲（1977-），女（汉族），湖南郴州人，教授级高级工程师，博士，主要从事SF6环保替代气体及输变电设备、高压开关设备等研究工作。

通讯作者:

高克利（1966-），男（汉族），河北沧州人，教授级高级工程师，主要从事SF₆环保替代技术与装备、高压设备运行技术等研究工作。

Research progress on application of new eco-friendly insulating gas in high-voltage electrical equipment

Xianglian YAN¹, Keli GAO¹, Wen WANG¹, Yin HUANG¹, Hao WANG¹, Yao YAO²

Affiliations

¹State Key Laboratory of Power Grid Environmental Protection, China Electric Power Research Institute, Beijing 100192, China

²Electric Power Research Institute of State Grid Hubei Electric Power Co., Ltd., Wuhan 430015, China

出版时间: 2025-02-20 doi: 10.16790/j.cnki.1009-9239.im.2025.02.001

文章导航

摘要

收起

本文综述了国内外关于新环保绝缘气体的研究进展，重点围绕国际主流推广的全氟异丁腈（C₄F₇N）气体及其在电气设备中的应用，总结了C₄F₇N混合气体的间隙、沿面绝缘特性并提出了相关设备绝缘的设计依据，分析了其在不同工况下的分解特性与气-固相容性评价指标，介绍了C₄F₇N及其混合气体灭弧性能的研究进展和系列环保设备的研发及应用情况，为当前阶段SF₆电气设备环保化升级提供理论参考。同时指出目前国内外仍在开展性能优异的新环保绝缘气体研发攻关，为绿色低碳电网建设提供技术支撑。

关键词

新环保绝缘气体 / 高压电气设备 / C₄F₇N环保气体 / 绝缘设计 / 气-固相容性评价

Abstract

收起

In this paper, the research progress on new eco-friendly insulating gases at home and abroad was reviewed, and the international mainstream promotion of perfluoroisobutyronitrile (C₄F₇N) gas and its application in electrical equipment were expounded emphatically. The gap and surface insulation characteristics of C₄F₇N gas mixture were summarized, and the design criteria of the related equipment insulation was proposed. The decomposition characteristics and gas-solid compatibility evaluation indices of C₄F₇N gas mixture under different operating conditions were analyzed. Additionally, the research progress on arc-quenching performance of C₄F₇N and its gas mixture and the development and application of a series of eco-friendly equipment were introduced, so as to provide a theoretical reference for the environmental protection upgrade of SF₆ electrical equipment in the current stage. Meanwhile, it was noted that the research and development efforts on new eco-friendly insulating gases with superior performance were still ongoing at home and abroad, which can provide technical support for the construction of a green and low-carbon power grid.

Key words

new eco-friendly insulating gas / high-voltage electrical equipment / C₄F₇N eco-friendly gas / insulation design / gas-solid compatibility evaluation

引用本文

颜湘莲, 高克利, 王雯, 黄印, 王浩, 姚尧. 新环保绝缘气体应用于高压电气设备的研究进展. 绝缘材料, 2025 , 58 (2) : 1 -8 . DOI: 10.16790/j.cnki.1009-9239.im.2025.02.001

Xianglian YAN, Keli GAO, Wen WANG, Yin HUANG, Hao WANG, Yao YAO. Research progress on application of new eco-friendly insulating gas in high-voltage electrical equipment[J]. Insulating Materials, 2025 , 58 (2) : 1 -8 . DOI: 10.16790/j.cnki.1009-9239.im.2025.02.001

正文

收起

0 引言

收起

SF₆是高压电气设备中应用最广泛的绝缘气体，但其全球增温潜势（GWP）为CO₂的24 300倍，大气寿命长达3 000年以上，已被《京都议定书》明确限制使用和排放^[1-2]。美国海洋与环境保护局（NOAA）统计显示，2015年全球SF₆气体泄漏排放等效为CO₂当量达到1.93亿吨。近年来，英美等发达国家陆续制定了SF₆退出计划，从2026年起将逐步禁止新增设备使用SF₆气体。我国SF₆设备规模高居世界第一，每年新增用量超1万吨^[3]，SF₆环保替代势在必行。

自20世纪80年代以来，SF₆替代技术一直是国际环保气体领域的研究热点。CO₂、N₂和空气等自然气体成为SF₆替代的首选，但其绝缘和灭弧性能难以满足设备运行要求。21世纪以来，随着国际降碳减排力度的不断增大，研究人员开展了CF₃I、 c-C₄F₈等新环保气体应用于电气设备中的研究，但一直未取得技术突破，大多停留于实验室研究阶段。2020年我国提出了“双碳”战略和建设新型电力系统目标，国内外相继开发了C₄F₇N、C₅F₁₀O、HFO等系列新环保绝缘气体^[4]，攻克了这些气体在设备中应用的技术难题，研发了系列环保电工装备并实现工程应用。

C₄F₇N气体是目前国际上主流推广的应用于高压电气设备的工程化SF₆环保替代气体^[5]。本文立足于新环保绝缘气体在设备中应用的现状，对C₄F₇N环保气体的应用技术及其装备研究进展进行综述，并分析面临的技术挑战和取得的研究成果，为研发性能更优异的新环保绝缘气体提供技术参考。

1 新环保绝缘气体特性

收起

传统环保气体CO₂、空气、N₂主要来源于自然界，而新环保绝缘气体大多由人工合成。自然气体的环保性能优异（GWP值≤1）、液化温度低（沸点低于SF₆），但其绝缘性能仅为SF₆气体的30%～50%，且灭弧性能差，应用于电气设备时可能改变设备结构并增大尺寸，从而导致经济性差和可靠性低等问题，增加了工程应用的难度。

早期国内外关于新环保绝缘气体的研究主要集中于CF₃I和c-C₄F₈，近年主要有C₄F₇N、C₅F₁₀O、C₆F₁₂O、HFO-1234ze(E)/1336mzz(E)^[4-11]，这些气体与SF₆气体的关键参数对比列于表1中。其中CF₃I环保性能优异，但其放电后会析出碘单质污染电极，可靠性不足；c-C₄F₈的稳定性稍差，长期运行中会出现碳沉积现象，采用这两种气体研发的电气设备均未实现工程应用。对于应用较多的新环保绝缘气体，全氟酮类气体（C₅F₁₀O、C₆F₁₂O）的环保性能优异，但液化温度较高，限制了其在高电压等级设备中的应用；氢氟烯烃（HFO-1234ze（E）/1336mzz（E））具有易燃性，绝缘强度低或液化温度高，主要适用于中压设备；而C₄F₇N的综合性能优异，绝缘强度高，GWP值和大气寿命均较SF₆气体显著降低，可应用于10～1 000 kV全电压等级设备。

2 C₄F₇N环保气体的应用技术和装备

收起

由于C₄F₇N气体液化温度（-4.7℃）较高，需与CO₂、N₂等低液化温度的自然气体（称为缓冲气体）混合使用，以满足设备的使用环境温度要求。国内外开展了大量关于C₄F₇N及其混合气体在电气设备与装备中应用技术的研究，主要包括绝缘特性和设计依据、分解特性与气-固相容性评价、灭弧性能及系列环保设备方面取得的研究进展。

2.1 绝缘特性和设计依据

标准气压下C₄F₇N气体的绝缘强度是SF₆的2.2倍。电气设备设计主要涉及间隙绝缘特性和沿面绝缘特性，C₄F₇N混合气体的绝缘特性与缓冲气体、电场分布、电压波形等因素密切相关，需要综合考虑这些因素从而提出设备绝缘设计依据。

（1）间隙绝缘特性

在均匀和稍不均匀电场中，工频电压作用时，0.88 MPa、1.04 MPa下3.7%C₄F₇N/96.3%CO₂的放电电压分别与0.55 MPa、0.65 MPa下SF₆的放电电压接近^[12]；与3种典型缓冲气体混合时，C₄F₇N混合气体绝缘协同效应从高到低依次为C₄F₇N/Air、C₄F₇N/CO₂、C₄F₇N/N₂^[13]。雷电（LI）冲击电压作用时，9%C₄F₇N/91%CO₂的放电电压约为相同气压下SF₆的80%^[14]。直流电压作用时，0.7 MPa下4%C₄F₇N/96%CO₂的放电电压约为0.5 MPa下SF₆的81.2%^[15]。

在极不均匀电场中雷电冲击电压作用时，0.7 MPa下9%C₄F₇N/91%CO₂的放电电压约为0.4 MPa下SF₆的80%^[14]。与提高气压相比，增加C₄F₇N体积占比对C₄F₇N/N₂混合气体的工频放电电压提升更明显。

（2）沿面绝缘特性

大量的试验结果表明，与间隙绝缘特性相比，气-固界面绝缘强度在设备设计中处于决定性作用。对于10 mm沿面绝缘，工频电压作用下，5%C₄F₇N/95%CO₂的闪络电压约为相同气压下SF₆的70.5%，而当C₄F₇N体积分数为13%时，混合气体的闪络电压提高到SF₆的87.5%。LI冲击电压作用下，C₄F₇N/CO₂与SF₆的相对绝缘强度增大，C₄F₇N 体积分数为13%的C₄F₇N/CO₂混合气体闪络电压约为SF₆的93%^[16]。直流电压作用下，0.7 MPa下4%C₄F₇N/96%CO₂的闪络电压为0.5 MPa下SF₆的96%^[15]。

采用252 kV盆式绝缘子开展沿面放电真型试验，工频电压作用下，0.6 MPa下9%C₄F₇N/95%CO₂的放电电压与0.5 MPa下SF₆的接近。LI冲击电压作用下，0.7 MPa下C₄F₇N体积分数为5%、9%的C₄F₇N/CO₂混合气体放电电压分别为0.5 MPa下SF₆的92%、98%^[17-18]。

（3）绝缘设计依据

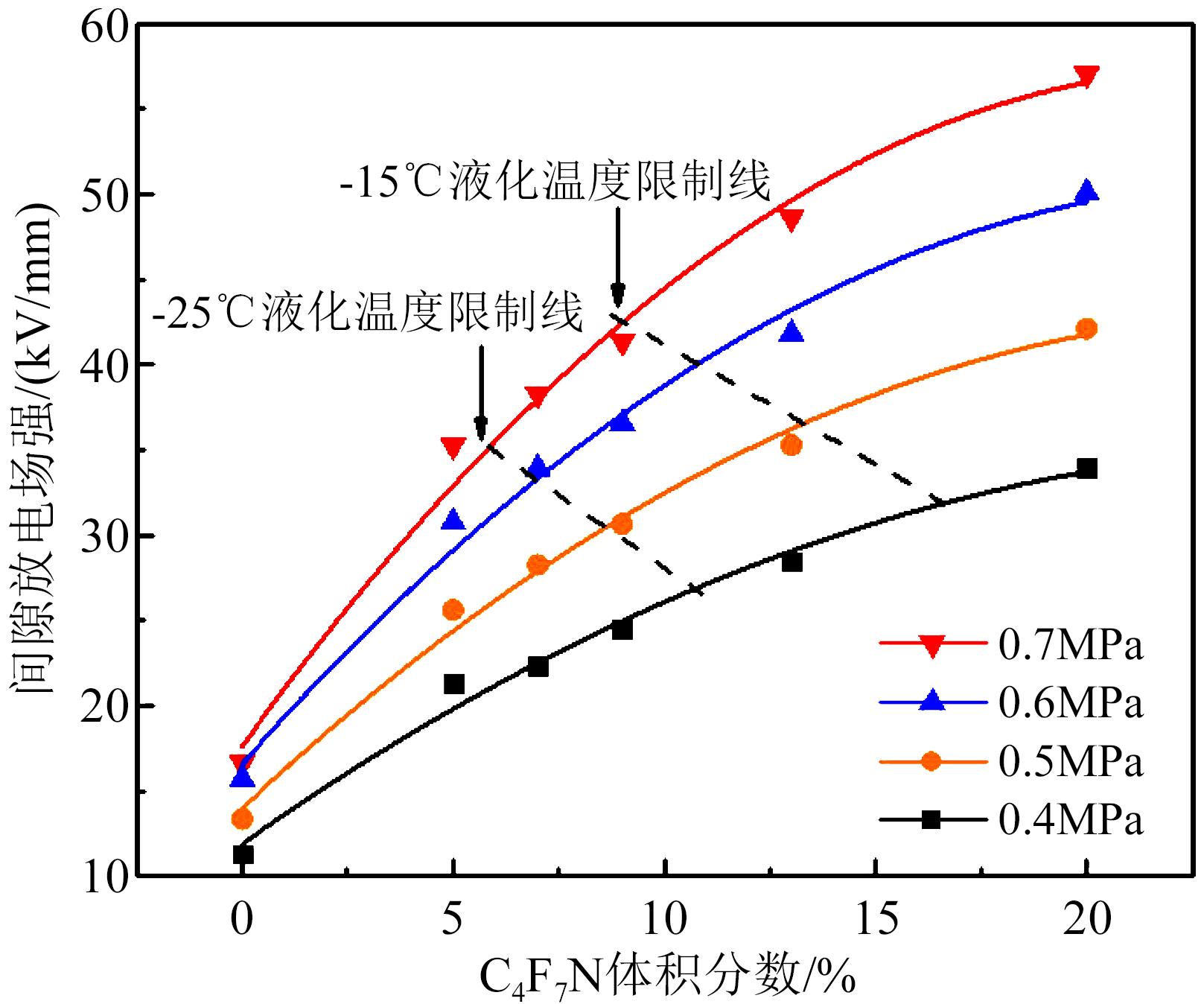

综合C₄F₇N/CO₂混合气体间隙和沿面绝缘特性，发现放电电压随气压、C₄F₇N体积分数的增加逐渐趋于饱和，其中间隙场强随气压和C₄F₇N体积分数的变化如图1所示。结合设备使用环境温度不高于-15℃或-25℃的要求，参考SF₆高压电器内绝缘设计原则^[19]，提出C₄F₇N/CO₂设备的绝缘设计依据，即在0.7 MPa气压下，C₄F₇N/CO₂混合气体的间隙、沿面场强控制值分别为26.4 kV/mm和12.5 kV/mm。

2.2 分解特性与气-固相容性评价

电气设备运行中需经受电、热等应力作用，C₄F₇N气体的稳定性稍弱于SF₆，其在不同工况下的分解特性及与设备常用固体材料的兼容性对设备设计和长期可靠运行具有重要意义。

（1）不同工况下的分解特性

分子反应动力学计算结果表明，局部过热时，C₄F₇N在高温下可能先分解成C₂F₆、CF₃C(F)CN及少量的CF₄与C₂N₂。放电过程中，H₂O解离生成的OH·和H·自由基会加速C₄F₇N的分解，进一步生成CF₃H、CF₂O、C₃F₇H、C₃F₆等产物^[20-21]。

C₄F₇N混合气体在不同工况下的分解特性试验结果表明，工频放电时，C₄F₇N/CO₂会分解产生CO、CF₄、C₂F₄、C₂F₆、C₃F₆、C₃F₈、C₄F₆、C₄F₁₀、C₂N₂、CF₃CN、C₂F₅CN和HF，且试验后在气室和电极表面发现了固体产物，主要元素为氟、氮、硅和铜（电极材料）^[22]。C₄F₇N/N₂放电后在电极表面析出了棕色固体物质，如加入体积分数为4%～6%的O₂可抑制固体产物的产生，加入2%～8%的O₂可降低气体产物含量^[23]。局部过热条件下，C₄F₇N/CO₂的初始热分解温度约为650℃，在880℃左右C₄F₇N完全分解，其中在650℃时检测到CO，700℃时检测到C₂F₆和HF，800℃以上检测到COF₂、CF₃CN和C₂F₅CN^[24]。

（2）气-固材料相容性及评价

采用热加速和电热联合试验方法，开展了C₄F₇N混合气体与设备常用金属导体、环氧树脂和密封橡胶的相容性试验。在温度120～220℃下，10%C₄F₇N/90%CO₂与纯铜、铝和铜镀银作用40 h后，铝和铜镀银表面颜色保持稳定，纯铜在120℃下颜色未发生显著变化，但随着金属界面温度上升，纯铜颜色明显加深，说明铜表面受到腐蚀^[25-26]，需引起关注。

C₄F₇N/CO₂与环氧树脂在90～160℃下进行热加速试验后，环氧树脂的沿面闪络电压稳定，表面未检测到晶体析出或明显断层，当温度升至160℃时，9%C₄F₇N/91%CO₂发生分解。5%C₄F₇N/95%CO₂在环氧树脂沿面局放缺陷下会产生CF₄、C₃F₈、C₆F₁₄、C₃F₆、C₄F₆、CF₃CN、C₁₂F₇H₁₇O₂等^[27]。在10%C₄F₇N/90%CO₂与双酚A型环氧树脂的热加速试验中，环氧树脂表面被轻微腐蚀，表面电阻率变化较小，二者相容性良好^[28]。

C₄F₇N/CO₂与非金属材料在75～220℃下进行热加速试验后，其与弹性体反应生成了C₃F₇H，而与干燥剂反应生成了C₃F₇H和C₃F₆^[29]。C₄F₇N与三元乙丙橡胶（EPDM）在130℃下老化42 d后，检测到CO₂、C₃F₆、C₂H₄和C₂H₆等，EPDM的力学性能显著下降，微观形貌显示EPDM出现多层断面裂痕并析出亚硫酸盐晶体。10%C₄F₇N/90%CO₂与EPDM在80℃下作用90 h后，检测到C₃F₆、CF₃H、C₂F₅N， EPDM表面析出大量颗粒状晶体并伴有氟元素沉积^[30]。以上结果说明C₄F₇N混合气体与EPDM的相容性不满足要求。

基于上述研究结果，提出了C₄F₇N/CO₂混合气体与设备材料的相容性评价指标，列于表2中，确定了C₄F₇N环保设备工程化的材料选型方案：推荐采用氟橡胶替换EPDM，采用4A或5A分子筛作为吸附剂。

2.3 气体灭弧性能

由于气体固有性能的限制，C₄F₇N的恢复能力较差，C₄F₇N及其混合气体的灭弧性能与大容量开断技术面临较大挑战。国外关于这方面的公开文献报道较少，现有研究主要采用磁流体动力学（MHD）方法仿真计算气体在不同电压等级、开断电流下的灭弧性能，试验研究集中于小电流开合场景，大容量开断技术正在攻关中。

MHD仿真结果表明，在12 kV负荷开关中，C₄F₇N/CO₂表现出较好的熄弧能力，电弧电流过零前的熄弧尖峰较高^[31]，通过外加磁场或加深绝缘栅槽，可提高混合气体的电弧电压和电弧稳定性^[32]。对于126 kV隔离开关，5%C₄F₇N/95%CO₂具有开合1 600 A母线转移电流的能力^[33]。在大电流开断场景中^[34-36]，C₄F₇N/CO₂混合气体的熄弧性能出现明显下降趋势，充入少量O₂有助于提高弧后热开断能力。对CO₂/O₂混合气体的燃弧过程进行MHD仿真，研究表明，在CO₂/O₂中混入C₄F₇N后，C₄F₇N/CO₂/O₂混合气体的绝缘恢复速度得到显著提升，其绝缘恢复能力优于C₅F₁₀O/CO₂/O₂混合气体和CO₂/O₂混合气体，当击穿延时<100 μs时，C₄F₇O/CO₂/O₂的绝缘恢复能力较CO₂/O₂提高了40%～100%^[37-39]。

C₄F₇N/CO₂混合气体的灭弧性能模拟实验结果表明^[37]，自由燃弧期间其电弧能量累积量减小，电流过零前的能量耗散系数降低，增加气吹和拉弧可显著提升小电流阶段的弧后热开断能力。对于12 kV环网柜，0.14 MPa C₄F₇N混合气体的开断能力满足IEC标准要求，通过优化灭弧结构，可进一步提高开断能力^[40]。与磁吹式、金属去离子栅式灭弧负荷开关相比，压气式灭弧负荷开关的开断性能最优，可多次开合12 kV/650 A有功负载电流，提高C₄F₇N体积占比可提升混合气体的灭弧性能。在126 kV、420 kV隔离开关中，对比测试C₄F₇N/CO₂与SF₆的灭弧性能，通过100次1 600 A母线转移电流试验结果表明，0.55 MPa下5%C₄F₇N/95%CO₂的平均燃弧时间更短，较SF₆燃弧时间减少3 ms，尽管混合气体隔离开关的开断性能弱于SF₆，但均通过试验。5%C₄F₇N/89%CO₂/6%O₂混合气体可通过25 kA短路电流下单分、重合闸和合分完整循环试验，具备大电流灭弧能力^[41]。

上述仿真与试验结果表明，C₄F₇N混合气体具有开合数kA及以下小电流的灭弧性能，对SF₆设备结构影响较小^[42-44]；但对于大容量开断场景，需开展设备灭弧结构优化、机械特性与气体参数适配及性能调控技术攻关，以满足断路器短路开断要求。

2.4 环保设备及应用

C₄F₇N气体以其优异的综合性能，代替SF₆在高压电气设备中得到了推广应用。美国GE公司、日立能源（原ABB高压公司）等国际设备厂商基于C₄F₇N气体技术路线，研发了断路器、GIS、GIL、PT等系列设备并实现工程应用，国内科研机构与设备厂家联合研发了12 kV至特高压的全电压等级环保设备^[45-53]，正在开展示范应用。

2017年，美国GE公司率先研发了采用C₄F₇N/CO₂混合气体的420 kV环保GIL，并在英国曼宁变电站投运，GIL工程应用超过10 km；随后推出了采用6%C₄F₇N/89%CO₂/5%O₂混合气体的145 kV GIS，其在欧洲应用的电压等级覆盖50～145 kV，运行最低环境温度为-25℃，目前该设备在全球应用超过500个间隔，另外420 kV GIS也正在开发中。2020年，C₄F₇N被欧盟推荐为不改变高压开关设备结构前提下SF₆的最优替代气体。日立能源与GE公司采用C₄F₇N混合气体技术路线，联合研发了170 kV GIS，并于2023年在上海宁国站投运，另外还推出了采用3.5%C₄F₇N/86.5%CO₂/10%O₂混合气体的420 kV/63 kA罐式断路器及GIS，运行环境温度为-30℃，在美国已应用10余个间隔。此外，2024年日立能源在CIGRE大会上发布了采用C₄F₇N/CO₂/O₂混合气体的550 kV GIS。同年，韩国晓星研发了采用C₄F₇N/CO₂混合气体的170 kV/50 kA GIS。

2017年，中国电力科学研究院牵头的团队承担了国家重点研发计划项目“环保型管道输电关键技术”，掀起了国内研究C₄F₇N等新环保绝缘气体及其在设备中的应用研究热潮。该项目团队研制了国际首台采用C₄F₇N/CO₂的1 100 kV特高压环保GIL，于2020年在特高压交流基地开展了带电运行试验；还研发了采用C₄F₇N混合气体的绝缘环网柜、126～252 kV GIS母线和隔离/接地开关、550 kV GIL和10 kV变压器等系列装备^[54-63]。南方电网公司等其他团队开展了大量的C₄F₇N及其设备技术与安全应用研究，研发了采用C₄F₇N混合气体的12 kV柱上开关、负荷开关柜、40.5 kV GIS等中压开关设备及126～252 kV环保GIS^[64-68]。目前，这些环保设备已陆续在安徽、河南、河北、湖北、广东和云南等地的多个电网工程示范应用，促进了电网的绿色低碳转型。

国外厂商研发的C₄F₇N环保设备解决了灭弧和开断技术难题，国内仍在加紧开展大容量开断技术攻关，目前126 kV C₄F₇N气体断路器已通过关键性能试验考核。

3 结论

收起

本文总结了替代SF₆用于高压电气设备的新环保绝缘气体研究进展，重点围绕C₄F₇N环保气体的应用技术和装备开展了详述，主要结论和展望如下：

（1）工程化应用的新环保绝缘气体主要有C₄F₇N、C₅F₁₀O、C₆F₁₂O及HFO-1234ze(E)，其中后3种气体及探索中的HFO-136mzz(E)仅适用于10～35 kV电压等级，C₄F₇N混合气体则可覆盖10～1 000 kV全电压等级。

（2）C₄F₇N及其混合气体在电气设备中应用的绝缘设计、分解特性与气-固相容性等技术研究已取得突破，研发的电气装备覆盖10～1 000 kV绝缘应用场景，550 kV及以下设备实现了示范运行，国内正开展灭弧和开断技术攻关，加快研发126 kV断路器及GIS并实现工程应用。

（3）新环保绝缘气体的研发及应用是一个长期探索的过程，韩国提出了全氟甲基乙烯基醚（C₃F₆O，K6）气体，国内有团队开发了双氟甲基甲硫醚（CF₃SCF₃）气体，本项目团队开发了三氟甲基磺酰氟（CF₃SO₂F）气体，这些气体的关键性能及在设备中的应用技术仍在测试和开发中，有望提出性能更优异的电气设备用新环保气体。

基金

收起

国家电网公司总部科技项目(5108-202218280A-2-219-XG)
国家重点研发计划项目(2017YFB0902500)
