绝缘材料

样品	SiO₂	Na₂O	TiO₂	V₂O₅	K₂O	Sb₂O₃	其他
N1	35.8	15.4	15.4	8.2	15.8	4.5	4.9
N2	34.2	17.0	15.4	8.2	15.8	4.5	4.9
N3	32.6	18.6	15.4	8.2	15.8	4.5	4.9
N4	31.0	20.2	15.4	8.2	15.8	4.5	4.9
N5	29.4	21.8	15.4	8.2	15.8	4.5	4.9
N6	27.8	23.4	15.4	8.2	15.8	4.5	4.9

样品	SiO₂	Na₂O	TiO₂	V₂O₅	K₂O	Sb₂O₃	其他
N1	35.8	15.4	15.4	8.2	15.8	4.5	4.9
N2	34.2	17.0	15.4	8.2	15.8	4.5	4.9
N3	32.6	18.6	15.4	8.2	15.8	4.5	4.9
N4	31.0	20.2	15.4	8.2	15.8	4.5	4.9
N5	29.4	21.8	15.4	8.2	15.8	4.5	4.9
N6	27.8	23.4	15.4	8.2	15.8	4.5	4.9

样品	T_g/℃	α/(×10^-6℃^-1)
N1	475	16.74
N2	461	16.88
N3	444	18.24
N4	434	18.47
N5	418	19.61
N6	411	19.74

样品	T_g/℃	α/(×10^-6℃^-1)
N1	475	16.74
N2	461	16.88
N3	444	18.24
N4	434	18.47
N5	418	19.61
N6	411	19.74

样品	T_g/℃	T_x/℃	T_c/℃	ΔT/℃	α/(×10^-6℃^-1)
N1	477	—	—	—	16.2
N2	460	571	—	111	16.8
N3	450	546	—	96	17.4
N4	423	529	—	108	18.2
N5	395	496	—	101	18.8
N6	370	455	537	85	17.1

样品	T_g/℃	T_x/℃	T_c/℃	ΔT/℃	α/(×10^-6℃^-1)
N1	477	—	—	—	16.2
N2	460	571	—	111	16.8
N3	450	546	—	96	17.4
N4	423	529	—	108	18.2
N5	395	496	—	101	18.8
N6	370	455	537	85	17.1

丝印次数	膜厚度/μm	绝缘电阻/Ω	泄漏电流/mA	击穿电压/kV
1	38	＞10⁵	0.29	0.71
2	71	＞10⁵	0.26	0.83
3	110	＞10⁶	0.21	1.31
4	145	＞10⁷	0.18	1.76

丝印次数	膜厚度/μm	绝缘电阻/Ω	泄漏电流/mA	击穿电压/kV
1	38	＞10⁵	0.29	0.71
2	71	＞10⁵	0.26	0.83
3	110	＞10⁶	0.21	1.31
4	145	＞10⁷	0.18	1.76

机器学习辅助设计绝缘玻璃配方及涂层性能研究

PDF下载

蔡浩然 ¹^,³^,⁴ , 陈彩明 ² , 龙神峰 ¹^,³^,⁴ , 丁静 ¹^,³^,⁴ , 朱归胜 ¹^,³^,⁴ , 徐华蕊 ¹^,³^,⁴ , 谢婉卿 ¹

绝缘材料 | 材料研究 2025,58(7): 79-85

收起

绝缘材料 | 材料研究 2025, 58(7): 79-85

机器学习辅助设计绝缘玻璃配方及涂层性能研究

全屏

蔡浩然¹^,³^,⁴, 陈彩明², 龙神峰¹^,³^,⁴, 丁静¹^,³^,⁴, 朱归胜¹^,³^,⁴, 徐华蕊¹^,³^,⁴, 谢婉卿¹

作者信息

1.桂林电子科技大学，材料科学与工程学院，广西桂林 541004

2.桂林电子科技大学，信息与通信学院，广西桂林 541004

3.电子信息材料与器件教育部工程研究中心，广西桂林 541004

4.广西信息材料重点实验室，广西桂林 541004

蔡浩然（1999-），男（汉族），四川简阳人，硕士生，主要从事低熔点玻璃的制备与性能测试的研究；

通讯作者:

陈彩明（1980-），女（汉族），湖南邵阳人，工程师，主要从事计算机仿真计算以及纳米光电材料、器件制备和仿真计算的研究。

Research on computer neural network-aided design of insulating glass formulation and coating properties

Haoran CAI¹^,³^,⁴, Caiming CHEN², Shengfeng LONG¹^,³^,⁴, Jing DING¹^,³^,⁴, Guisheng ZHU¹^,³^,⁴, Huarui XU¹^,³^,⁴, Wanqing XIE¹

Affiliations

1. School of Materials Science and Engineering, Guilin University of Electronic Technology, Guilin 541004, China

2. School of Information and Communication, Guilin University of Electronic Technology, Guilin 541004, China

3. Electrical Information Materials and Devices Engineering Research Center of Education, Guilin 541004, China

4. Guangxi Key Laboratory of Information Materials, Guilin 541004, China

出版时间: 2025-07-20 doi: 10.16790/j.cnki.1009-9239.im.2025.07.009

文章导航

摘要

收起

厚膜加热已成为新能源汽车热管理的主要应用方案之一。为满足新能源汽车热管理的应用需求，有必要开发可用于铝基厚膜加热元件的介质浆料。本文利用无机玻璃工程师系统内置的机器学习模型进行性质预测，辅助铝基厚膜加热元件介质层绝缘玻璃的配方开发，并进行实验验证。结果表明：最优配方制备的玻璃可在580℃下烧结，热膨胀系数为18.8×10^-6℃^-1，当介质层厚度>110 μm时，其击穿电压>1.29 kV，泄漏电流小于0.21 mA，可满足铝基厚膜加热元件介质层的使用要求。

关键词

介质浆料 / 绝缘玻璃 / 铝基厚膜加热元件 / 机器学习

Abstract

收起

Thick-film heating has become a key thermal-management solution for new-energy vehicles. To meet the relevant application demands, it is necessary to develop dielectric slurries for aluminum-based thick-film heating elements. This study utilized the built-in machine learning model of the Inorganic Glass Engineer System for property prediction to assist in the development of dielectric insulating glass formulations for aluminum-based thick-film heating elements, and conducted experimental verification. The results show that the insulating glass prepared by the optimal formula can be sintered at 580℃, with a thermal expansion coefficient of 18.8×10^-⁶℃^-1. When the dielectric-layer thickness exceeds 110 μm, it has a breakdown voltage over 1.29 kV and a leakage current less than 0.21 mA, which can meet the usage requirements of the medium layer of aluminum-based thick-film heating elements.

Key words

dielectric slurry / insulating glass / aluminum-based thick-film heating element / machine-learning

引用本文

蔡浩然, 陈彩明, 龙神峰, 丁静, 朱归胜, 徐华蕊, 谢婉卿. 机器学习辅助设计绝缘玻璃配方及涂层性能研究. 绝缘材料, 2025 , 58 (7) : 79 -85 . DOI: 10.16790/j.cnki.1009-9239.im.2025.07.009

Haoran CAI, Caiming CHEN, Shengfeng LONG, Jing DING, Guisheng ZHU, Huarui XU, Wanqing XIE. Research on computer neural network-aided design of insulating glass formulation and coating properties[J]. Insulating Materials, 2025 , 58 (7) : 79 -85 . DOI: 10.16790/j.cnki.1009-9239.im.2025.07.009

正文

收起

0 引言

收起

近年来，我国新能源汽车市场快速发展，而新能源汽车的性能、安全和续航能力很大程度取决于热管理技术的应用^[1]，对于高效、稳定加热器的需求日益迫切。

新能源汽车热管理主要采用热泵、正温度系数热敏电阻（positive temperature coefficient thermistor，PTC）和厚膜加热等电加热方式^[2]。随着新能源汽车性能不断提高，800 V高电压平台成为电车发展的趋势，虽然热泵与PTC加热技术成熟度高，但是热泵的成本较高，且在-20℃的低温环境下近乎不工作；PTC技术虽然简单但不稳定且耗电量大，高电压下有被击穿的潜在风险。厚膜加热技术通过在基板上印刷烧结得到膜层，通过通电发热，实现电热转换。厚膜加热器兼具加热效率高、工作电压范围宽和成本低廉等优势，可为电动汽车热管理系统提供更具性价比的解决方案。而厚膜加热元件上的绝缘玻璃介质层对其使用性能起着决定性的作用。

金属铝具有导热系数高、质量轻、延展性好和易加工等特点，是新能源汽车热管理厚膜加热元件的理想基板材料。当前适用于铝基介质层的低熔点玻璃多为含铅玻璃，伴随着环保法规的限制，无铅低熔点玻璃的开发已经十分明确^[3]。国内外针对适用于铝金属的无铅厚膜绝缘玻璃的研究多以专利的形式发表，且集中在磷酸盐、钒酸盐玻璃体系^[4]。SHI X Z等^[5]使用熔融淬火法制备了热膨胀系数高达17.7×10^-6 ℃^-1的磷酸盐玻璃。WANG F等^[6]制备的V₂O₅-B₂O₃-TeO₂玻璃热膨胀系数最高可达18.1×10^-6 ℃^-1，软化温度低至480℃。磷酸盐、钒酸盐玻璃的主要问题是化学稳定性与热膨胀系数之间的平衡取舍，相比之下硅酸盐玻璃拥有更好的化学稳定性^[4,7]。刘建等^[8]制备了一种SiO₂-Bi₂O₃-B₂O₃-Al₂O₃低熔点玻璃粘结剂，可用作铝基介质浆料，具备良好的施工性能，热膨胀系数可达18×10^-6 ℃^-1，具有良好的绝缘性能，击穿电压高，可用于硅酸盐玻璃体系进行绝缘玻璃配方的设计。

对于绝缘玻璃成分的设计所涉及的科学和工程知识较复杂，需要进行大量重复实验，容易造成资源的浪费，因此许多学者开始研究使用计算机辅助进行玻璃配方设计^[9-11]。机器学习算法能够处理复杂的非线性关系，其辅助设计能力在各领域逐渐得到应用。张闫等^[12]综述了机器学习在钛合金设计的应用进展，指出有效的机器学习模型有利于材料高效、精确的研发；G M KONTOGEORGIS等^[13]在综述中总结得到，采用计算机辅助产品配方设计可以有效筛选复杂配方，加快产品的开发进程，并指出几乎所有计算机辅助设计（CAD）得到的结果都需要与实验数据进行核对。在应用方面，张增辉等^[14]提出了一种基于机器学习算法的变压器油健康状态评估方法；仲陆祎等^[15]通过构建预测模型对复合吸波材料的磁导率进行了预测。

本研究利用无机玻璃工程师系统内置的机器学习模型^[16]进行铝基厚膜绝缘玻璃配方设计，采用“计算预测-性能验证”的玻璃配方研发模式，制备得到玻璃粉并在铝基表面制备介质层，并对粉体及介质层性能进行研究，以加快玻璃配方研发周期，为快速开发新型功能玻璃材料提供新的研发思路。

1 SMARTDATA^®无机玻璃工程师系统结构与及配方性能预测

收起

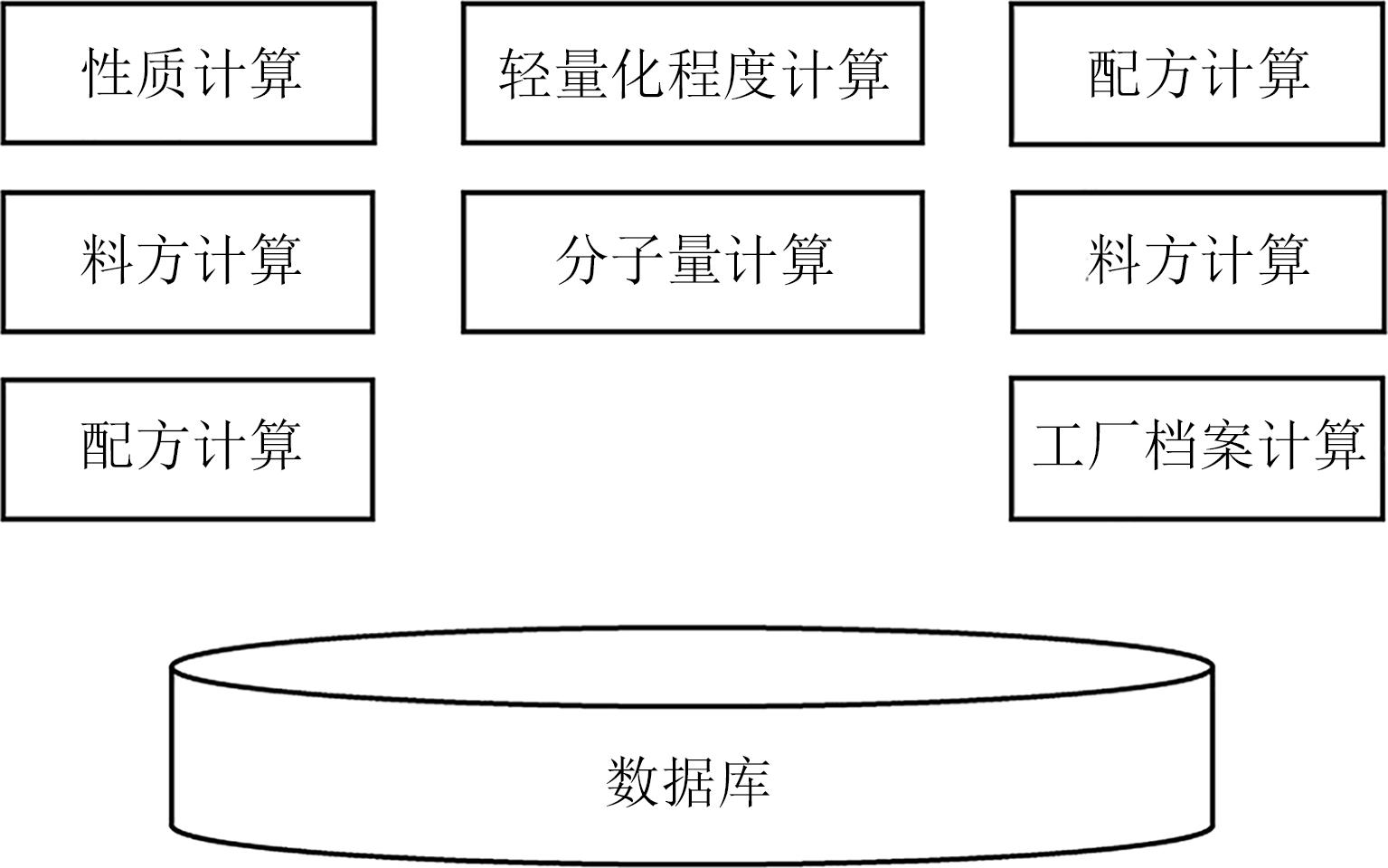

无机玻璃工程师系统（GES）软件结构如图1所示。GES以干福熹等^[11]的无机玻璃物理性质计算体系作为主要理论依据，其内置的DDNL可根据需要进行无机玻璃的热学、力学性质等多种物理性质的预测。因此，GES可以进行玻璃配方的设计优化和管理^[17]。

所设计的铝基板介质层玻璃配方如表1所示，利用GES进行玻璃配方性能预测得到的玻璃化转变温度（T_g）与热膨胀系数（α）如表2所示。

2 实验

收起

2.1 样品制备

根据玻璃配方采用传统的熔融法制备玻璃样品，实验原料均为西陇化工有限公司生产，纯度为分析纯。

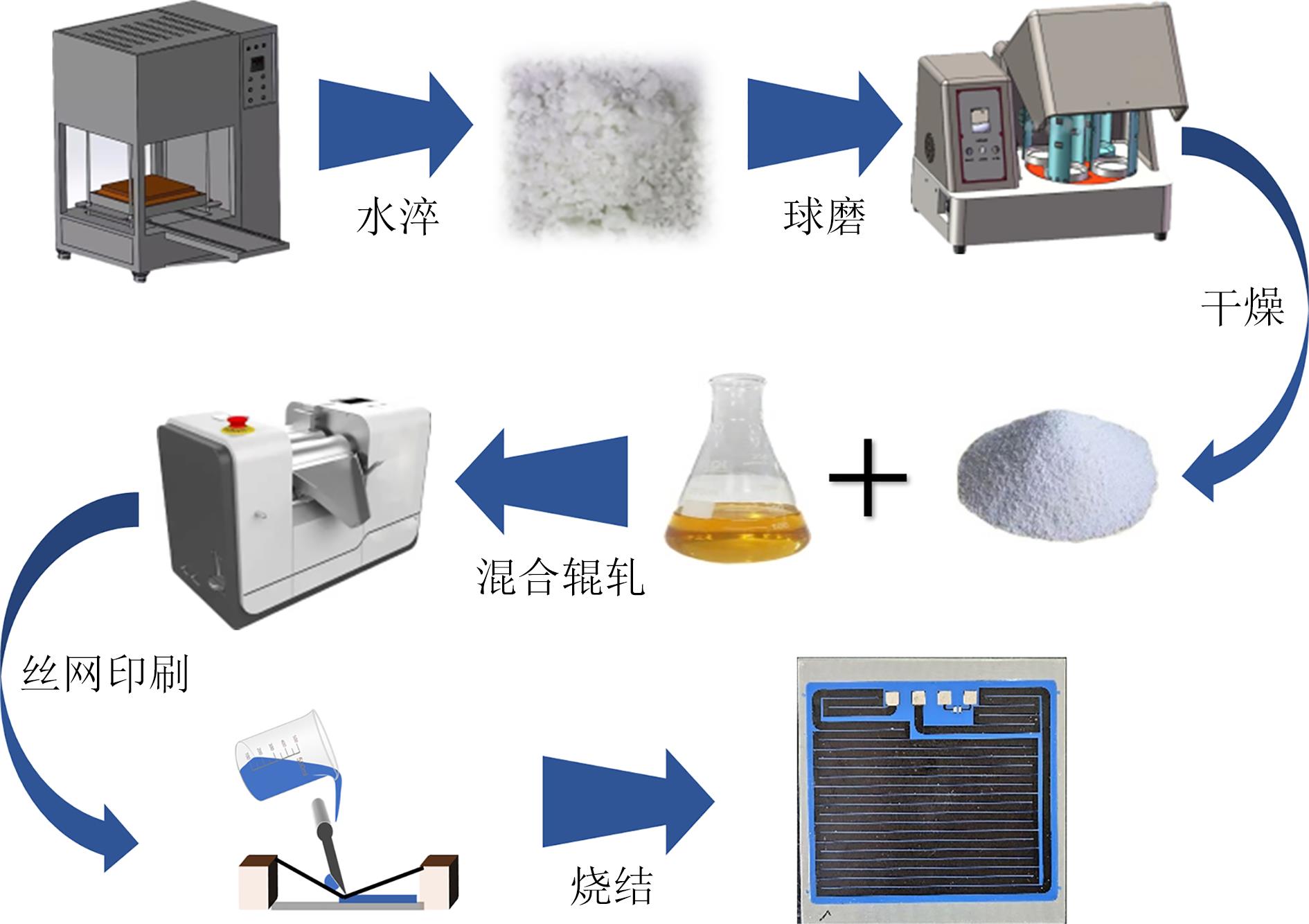

玻璃粉样品及介质层的制备流程如图2所示。按表1所设计的配方称取原料，充分混合后得到配合料；将配合料装入氧化铝坩埚并放入升降炉，升温至1 250℃，保温2 h使玻璃液澄清；将部分玻璃液倒入去离子水中水淬，经破碎、球磨、干燥后得到粒径为5～15 μm的玻璃粉；另一部分熔融玻璃液倒入预热的石墨模具中成型，再迅速放入450℃马弗炉中退火，随炉冷却后切割成边长为1.5 cm的玻璃块，对得到的样品进行测试表征。

通过测试筛选出性能符合使用要求的玻璃粉，与有机溶剂经辊轧、脱泡制备得到介质浆料，并在铝基板上通过丝印、烧结得到玻璃绝缘介质层。

2.2 测试与分析

采用差示扫描量热仪（DSC，STA-449F3型，Netzsch公司）测定玻璃粉的玻璃化转变温度（T_g）、软化温度（T_f）、初始结晶温度（T_x）和结晶峰值温度（T_c）；采用热膨胀系数分析仪（DIL 402EP型，耐驰公司）测定玻璃块的热膨胀系数（α）；采用X-射线衍射分析仪（XRD，Smart Lab型，上海力晶科学仪器公司）分别表征水淬及580℃保温1 h后玻璃粉的晶相结构。使用化学失重法评估玻璃的化学稳定性，将块状样品分别浸泡在质量分数为5%的HCl溶液和5%的NaOH溶液中腐蚀24 h，之后用去离子水清洗样品表面，干燥并称重，然后通过式（1）计算玻璃块的质量损失速率。

D R = Δ W S t

（1）

式（1）中：D_R表示质量损失速率，g·cm^-2·min^-1；ΔW为损失的质量，g；S为面积，cm²；t为玻璃块浸没在溶液中的时间，min。

采用光学显微镜对介质层表面显微结构进行观察，采用扫描电子显微镜（Quanta 450 FEG型，FEI公司）分析介质层截面微观形貌。采用耐电压测试仪（OCT101型，青岛海思伟创电子科技有限公司），根据GB 4706.1—2024测试绝缘电阻和泄漏电流，根据GB 1408.1—2016测试击穿电压。

3 结果与讨论

收起

3.1 热学性能

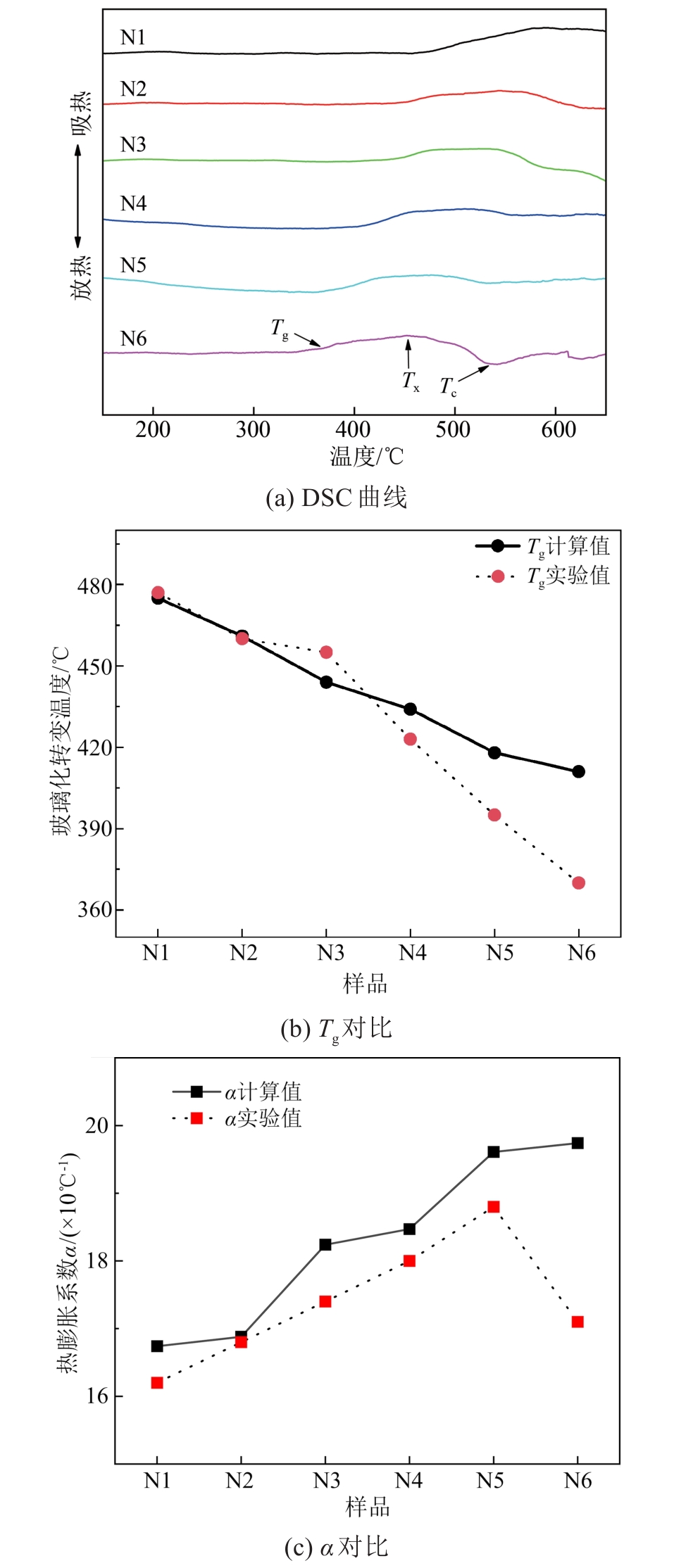

图3(a)为样品N1～N6的DSC曲线，总结的特征温度如表3所示。图3(b)、(c)分别为样品N1～N6的玻璃化转变温度（T_g）、热膨胀系数（α）计算值与实验测试值。从图3(a)可以看出，随着配方中Na₂O含量的提高，玻璃的T_g、T_x逐渐降低。对比图3(b)、(c)中T_g与α的实测值与理论计算值，发现两者在变化趋势上一致性良好。样品N1的T_g实测值与计算值差值最小，仅为2℃，样品N6的T_g实测值与计算值差值最大，为41℃。随着配方中Na₂O含量的提高，样品的α整体增大，但样品N6的α实测值（17.1×10^-6 ℃^-1）较计算值（19.74×10^-6 ℃^-1）出现了明显的下降，且在DSC曲线上出现明显的析晶峰。这可能是由于升温过程中玻璃体中析出了晶体导致的。碱金属氧化物的加入在玻璃网络中起到“断网”的作用^[18]，会使得玻璃网络结构更加松弛，从而降低玻璃的稳定性，更易析晶。

玻璃的初始析晶温度与玻璃化转变温度的差值ΔT可以进一步衡量玻璃的热稳定性，ΔT的值越大，表示玻璃的热稳定性越好。

从表3可以看出，样品N6的ΔT为85℃，小于其他样品，且DSC曲线在537℃出现了明显的结晶峰，表明样品N6的热稳定性最差，烧结过程中出现了晶体的析出，这可能会对玻璃的性能造成影响。图3(c)中样品N1～N5热膨胀系数的变化是由于Na₂O的键能较小，抵抗热振动的能力较弱^[19-20]。玻璃相的结构发生变化可能是N6的热膨胀系数预测值较实测值出现明显下降的原因，需进一步通过测试分析其原因。

上述结果说明，Na₂O的添加使得玻璃网络完整性降低，在T_g降低、α增大的同时，也会导致玻璃样品在烧结的过程中更易析出晶体。

3.2 析晶情况

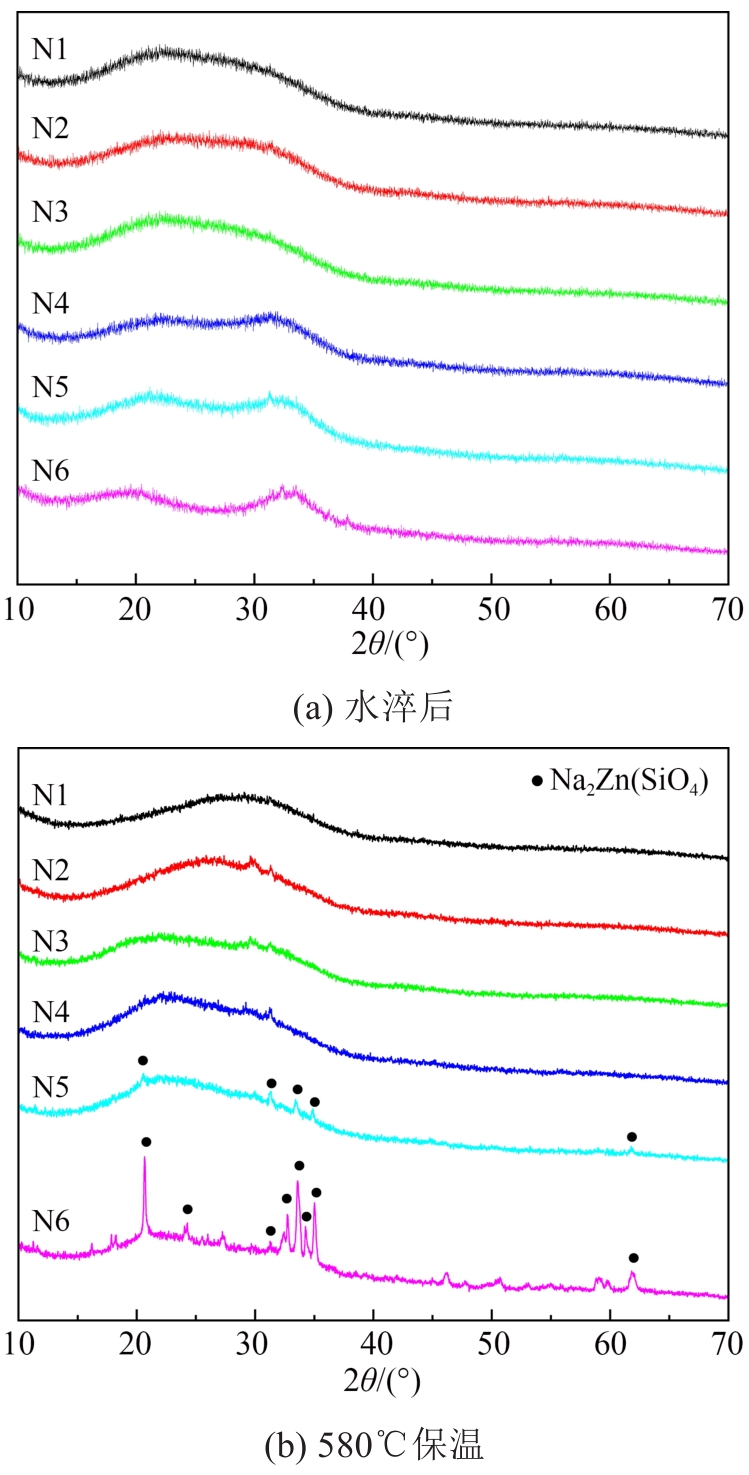

图4(a)、(b)分别为玻璃样品在水淬与580℃热处理后的XRD谱图。从图4(a)可以看出，样品N1～N6均呈现出典型的玻璃相衍射特征，说明水淬后制备的玻璃均为非晶相的无定形态。从图4(b)可以看出，热处理后，样品N6出现了明显的Na₂Zn(SiO₄)晶体衍射峰，而样品N1～N5仍然以非晶玻璃相为主。这是由于随着Na₂O含量的增加，玻璃的网络结构变得疏松，促进了高温下硅酸盐基团的扩散，使得晶体易于析出^[21]，进而导致玻璃样品在介质层烧结过程中黏度和软化温度大幅升高，不利于介质层的致密化。故不希望烧结过程中玻璃产生大量的析晶。

XRD测试结果表明，Na₂O含量的增加会使得玻璃体系的热稳定性降低，析晶倾向增加。对比热学性能，晶体析出后会使得玻璃体晶相结构发生改变，热膨胀系数降低，说明GES软件在预测玻璃的热膨胀系数时无法考虑到热处理对晶相结构变化的影响，这也证明了样品N6热膨胀系数的突变是由于热处理过程中晶体析出导致的。在使用GES进行性能预测时需要同时考虑玻璃晶体结构变化对性能的影响，同时，在使用软件理论预测指导实际生产的过程中需要在关键玻璃配方上进行实验，以验证其可行性。

3.3 化学稳定性

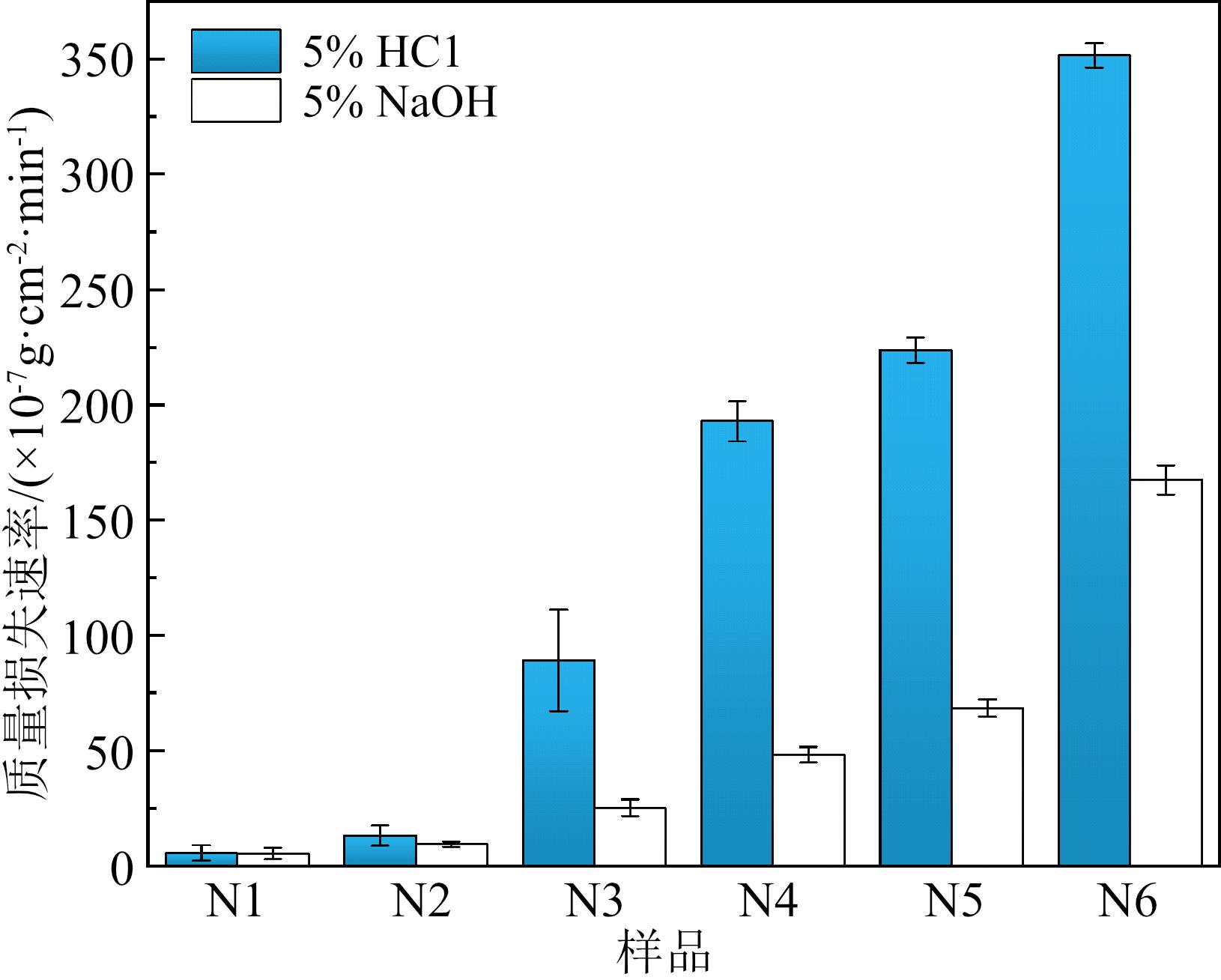

图5为样品N1～N6分别在5%HCl与5%NaOH中浸泡24 h的质量损失速率。

从图5可以看出，样品的质量损失速率均随着Na₂O含量的增加而增大。玻璃的化学稳定性与其结构的完整性和组分的溶出能力有关^[22]。在酸性条件下，样品N1～N6的质量损失速率随着Na₂O的含量增加，从2.05×10^-7 g·cm^-2·min^-1增加到351.63×10^-7 g·cm^-2·min^-1，这是由于在酸溶液中玻璃样品产生 Si-OH和NaOH（反应式如式（2）所示），而NaOH与酸溶液中的H⁺不断反应，使得玻璃的溶解不断发生。

≡ S i - O - N a + + H + O H - ↔ S i - O H + N a O H

（2）

碱溶液对硅氧骨架（≡Si-O-Si≡）的侵蚀使Si-O键断裂，网络解体产生Si-O-，Na₂O含量的增加使得网络结构变得疏松，进一步加剧了玻璃骨架的溶解^[23]，致使玻璃溶解在碱液中产生质量损失^[24]，因此样品N1～N6在碱溶液中的质量损失速率从5.32×10^-7 g·cm^-2·min^-1增大到167.43×10^-7 g·cm^-2·min^-1。

从图5还可以看出，样品N1、N2具有最好的化学稳定性，失重速率小于10×10^-7 g·cm^-2·min^-1，样品N6的化学稳定性最差，在酸性条件下其平均质量损失速率为351.63×10^-7 g·cm^-2·min^-1。样品N6无论在酸性还是碱性条件下，其质量损失速率均有明显的增加，这可能是由于Na₂Zn(SiO₄)晶体析出导致玻璃的化学稳定性降低。

3.4 介质层微观形貌

对用于铝基板上的绝缘玻璃而言，烧结温度与热膨胀系数的匹配是衡量介质层玻璃使用性能好坏的关键指标之一。从样品N1～N6预测结果与实际测试性能来看，样品N1、N2作为铝基板介质层时，玻璃的热膨胀系数过小，并且玻璃化转变温度偏高；样品N6的热稳定性与化学稳定性较低，在烧结温度下易发生析晶，导致烧结时粉体无法致密化，影响介质层性能，不适合作为介质浆料使用。因此，选择样品N3～N5进行玻璃绝缘介质层的制备与测试。

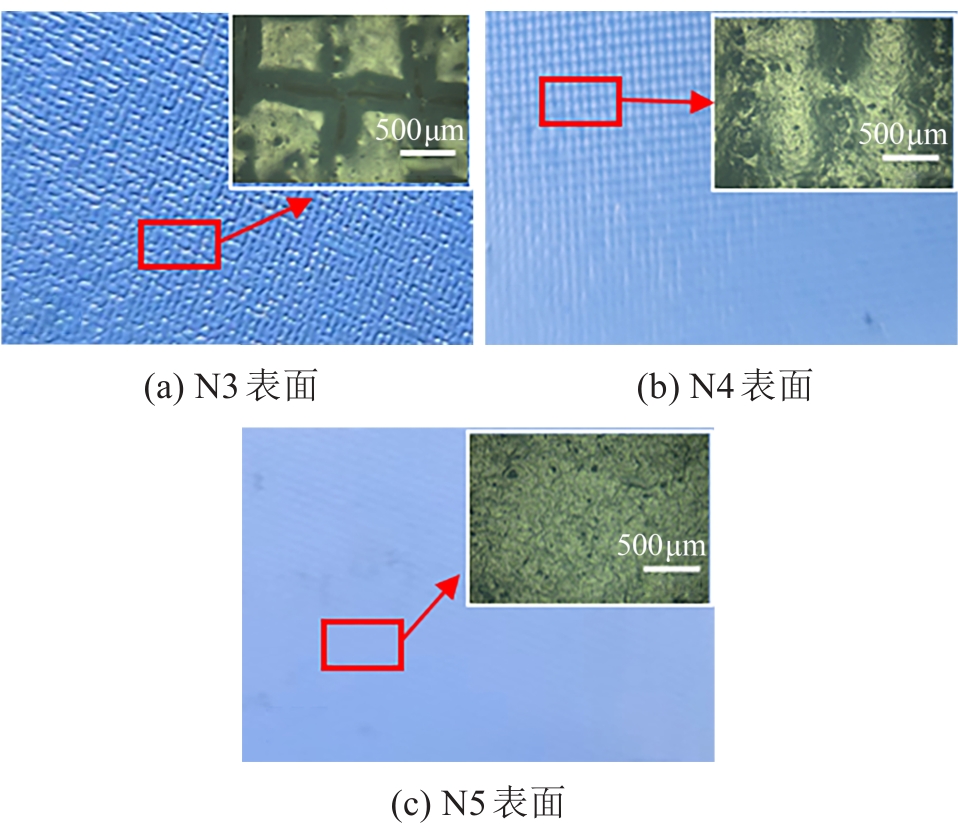

图6为样品N3～N5作为玻璃相的介质浆料在铝基板表面得到的介质层表面光学显微图与局部放大图。从图6(a)可以看出，样品N3形成的介质层表面极不光滑，放大后表面布满裂纹。这由于样品N3的热膨胀系数只有17.4×10^-6 ℃^-1，与铝基板的热膨胀系数（22.1×10^-6 ℃^-1）不够匹配，在烧结冷却过程中介质层与基板的收缩率不同，导致介质层与基板之间产生机械应力与热应力，使得介质层表面产生龟裂状裂纹。

从图6(b)、(c)可以看出，以样品N4、N5为玻璃相的介质层缺陷明显减少，表面平整度显著提高，这是由于样品N4、N5的热膨胀系数分别为18.2×10^-6 ℃^-1、18.8×10^-6 ℃^-1，与铝基板更加匹配。其中N5介质层表面没有明显的因应力不均而产生的裂纹，且经过3次印刷烧结后表面仍光滑致密。而N4介质层表面放大后可以发现条状纹路与针孔缺陷，可能是由于玻璃相的熔点过高，介质层在烧结时无法流平，后续丝印烧结无法进一步致密化填补“稀释”这些缺陷。

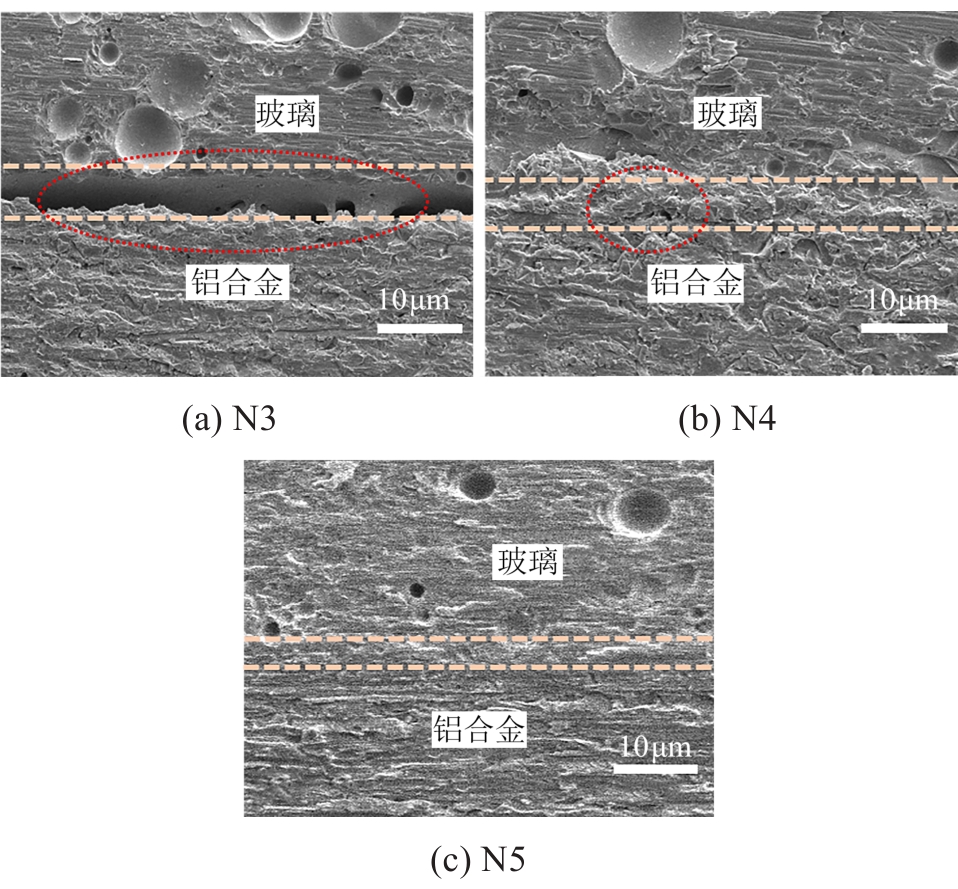

图7为样品N3～N5作为玻璃相的介质浆料在铝基板表面形成的介质层截面SEM图。从图7(a)、(b)可以看出，N3与N4玻璃绝缘层与铝基板之间存在脱落现象。这是因为在烧结过程中介质层与铝基板的热膨胀系数不匹配，产生了应力；玻璃的玻璃化转变温度过高，使得玻璃与基板无法充分润湿，两个因素导致结合层的脱落。从图7(c)可以看出，N5玻璃绝缘层与铝基板界面完整，结合良好。说明当体系中Na₂O的质量分数为21.8%时，介质浆料可以满足用作铝基板绝缘层的需求，这与软件预测的趋势基本吻合。

3.5 电绝缘性能

使用N5玻璃配方制备介质浆料，在铝基板上多次丝印烧结得到玻璃绝缘介质层，测试得到其电绝缘性能数据如表6所示。从表6可以看出，介质层的电绝缘性能随着厚度的增加而提高，介质层越厚，其绝缘电阻越大，泄漏电流越小，击穿电压越高。依据GB/T 4706.1—2024《家用和类似用途电器的安全第1部分：通用要求》的通用要求，介质层在500 V的电压下，绝缘电阻应大于10⁴ Ω；在1.06倍的额定电压下，泄漏电流不应超过0.75 mA。为了保证铝基板表面制备的介质层击穿电压满足GB/T 1408.1—2016《绝缘材料电气强度试验方法第1部分：工频下试验》中大于1 250 V的要求，需进行3次丝印烧结使膜厚大于110 μm。

4 结论

收起

（1）利用GES软件计算多成分硅酸盐玻璃的性能，用于配方的辅助筛选，实验结果表明软件可预测配方的性能变化趋势，但仍需实验进行性能验证，实验表明“计算预测-性能验证”的开发模式可缩短配方开发周期。

（2）成功开发了适用于铝合金基板的绝缘玻璃配方，当Na₂O在体系中的质量分数为21.8%时，制备的浆料在铝基板上经过3次丝印烧结，制得的介质层膜厚大于110 μm时，击穿电压大于1 250 V，相关电绝缘性能测试均满足相关国标要求，可用于铝基厚膜加热元件的介质层绝缘玻璃。

基金

收起

广西科技基地与人才专项(AD23023013)
桂林市科学研究与技术开发计划项目(20220120-1)
广西重大科技专项(AA21077018)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

李钰.新能源汽车热管理技术的研究现状和发展趋势[J].专用汽车,2024,15(8):42-45.

. Research status and development trends of thermal management technology for new energy vehicles[J]. Dedicated Vehicle,2024,15(8):42-45.

[2]

何煜,张薇,汪琳琳.电车电加热技术路线综述及潜力分析[J].汽车实用技术,2023,48(12):5-38.

, ZHANG

Wei

, WANG

Linlin

. Overview and potential ana-lysis of tram electric heating technology route[J]. Practical Technologies for Automobiles,2023,48(12):35-38.

[3]

杨华荣,刘飘.金属铝基板厚膜电路用介质浆料及其制备方法:101740160B[P].2011-06-08.

YANG

Huarong

, LIU

Piao

. Dielectric paste for thick-film circuit on metal aluminum substrate and its preparation method:101740160B[P]. 2011-06-08.

[4]

蔡冬雪,马赫,匡波,等.高膨胀系数封接玻璃的研究进展[J].玻璃搪瓷与眼镜,2023,51(10):44-53.

CAI

Dongxue

, MA

, KUANG

, et al. Progress of sealing glass with high expansion coefficient[J]. Glass Enamel and Ophthalmic Optics,2023,51(10):44-53.

[5]

SHI

X Z

, GU

, LIU

T Y

, et al. Effect of different P₂O₅/SnF₂ ratios on the structure and properties of phosphate glass[J]. Journal of Non-Crystalline Solids,2022,578(11):121350.

[6]

WANG

, DAI

, SHI

, et al. Investigation of the melting characteristic, forming regularity and thermal behavior in lead-free V₂O₅-B₂O₃-TeO₂ low temperature sealing glass[J]. Materials Le-tters,2012,67(1):196-198.

[7]

杨威,颜丙越,夏国巍,等.纳米SiO₂改性玻璃纤维增强树脂的耐湿热老化性能[J].绝缘材料,2023,56(10):50-58.

YANG

Wei

, YAN

Bingyue

, XIA

Guowei

, et al. Hygrothermal ageing resistance of nano SiO₂ modified glass fiber reinforced resin[J]. Insulating Materials,2023,56(10):50-58.

[8]

刘建,苏冠贤,张晓飞.一种铝基材用低熔点无机粘结剂浆料及其制备方法:106684044A[P]. 2017-05-17.

LIU

Jian

, SU

Guanxian

, ZHANG

Xiaofei

. A low-melting-point inorganic adhesive slurry for aluminum substrate and its preparation method:106684044A[P]. 2017-05-17.

[9]

李标荣,王筱珍.无机介电材料[M].上海:上海科学技术出版社,1986:67-70.

Biaorong

, WANG

Xiaozhen

. Inorganic dielectric materials[M]. Shanghai: Shanghai Scientific and Technical Publishers,1986:67-70.

[10]

朱伟勇.正交与回归正交试验法的应用[M].沈阳:辽宁人民出版社,1978:134-156.

ZHU

Weiyong

. The application of orthogonal and regression orthogonal experimental methods[M]. Shenyang: Liao-ning People's Publishing House,1978:134-156.

[11]

干福熹,林凤英,周忠益.电子计算机计算玻璃性质和自动设计玻璃成分[J].硅酸盐学报,1981,9(2):120-132.

GAN

Fuxi

, LIN

Fengying

, ZHOU

Zhongyi

. Calculation of glass properties by electronic computer and automatic design of glass composition[J]. Journal of the Chinese Ceramic Society,1981,9(2):120-132.

[12]

张闫,薛德祯,辛社伟,等.机器学习辅助钛合金设计应用进展[J].中国材料进展,2025,44(4):1-11.

ZHANG

Yan

, XUE

Dezhen

, XIN

Shewei

, et al. Research pro-gress of machine learning aided titanium alloys design[J]. Materials China,2025,44(4):1-11.

[13]

KONTOGEORGIS

G M

, JHAMB

, LIANG

, et al. Compu-ter-aided design of formulated products[J]. Current Opinion in Colloid and Interface Science,2022,57(10):15-36.

[14]

张增辉,冯德旺,张云霄,等.基于机器学习的变压器超疏水薄膜滤油效果识别[J].绝缘材料,2023,56(12):98-103.

ZHANG

Zenghui

, FENG

Dewang

, ZHANG

Yunxiao

, et al. Judgment of oil-filteration effect for superhydrophobic film based on machine learning[J]. Insulating Materials,2023,56(12):98-103.

[15]

仲陆祎,权斌,车仁超,等.基于机器学习的羰基铁/四氧化三铁复合吸波材料的优化设计[J].中国材料进展,2024,43(7):652-657.

ZHONG

Luwei

, QUAN

Bin

, CHE

Renchao

, et al. Optimal design of microwave absorbing material of carbonyl iron/ferroferric oxide composite via machine learning[J]. Materials China,2024,43(7):652-657.

[16]

王泽斌.无机玻璃配方优化设计的自动化及其实现[J].玻璃与搪瓷,1997,25(4):25-27.

WANG

Zebin

. Automation and ralization of the optimization design of inorganic glass formulations[J]. Glass and Enamel,1997,25(4):25-27.

[17]

王泽斌.计算机辅助玻璃配方优化设计[J].硅酸盐通报,2003,22(4):81-84.

WANG

Zebin

. Computer-aided optimization design of glass formulations[J]. Bulletin of the Chinese Ceramic Society,2003,22(4):81-84.

[18]

何峰,平财明,郑媛媛,等.(Na₂O-Al₂O₃)/B₂O₃对高硼硅酸盐玻璃粘度和热学性能的影响[J].硅酸盐通报,2013,32(6):1023-1025.

Feng

, PING

Caiming

, ZHEN

Yuanyuan

, et al. Influence of (Na₂O-Al₂O₃)/B₂O₃on viscosity and thermal properties of silica-rich borosilicate glasses[J]. Bulletin of the Chinese Ceramic Society,2013,32(6):1023-1025.

[19]

卢安贤.无机非金属材料导论[M].2版.长沙:中南大学出版社,2004:247-284.

Anxian

. Introduction to inorganic non-metallic materials[M]. 2nd ed. Changsha: Central South University Press,2024:247-284.

[20]

关振铎,张中太,焦金生.无机材料物理性能[M].2版.北京:清华大学出版社,2011:238-249.

GUAN

Zhenduo

, ZHANG

Zhongtai

, JIAO

Jinsheng

. Physical properties of inorganic materials[M]. 2nd ed. Beijing: Tsinghua University Press,2011:238-249.

[21]

ZHOU

Z Q

, HE

, SHI

M J

, et al. Effect of Na₂O content on the structure and properties of LAS glass-ceramics prepared by spodumene[J]. Journal of Wuhan University of Technology-Materials Science Edition,2022,37(5):794-800.

[22]

UHLMANN

D R

. A kinetic treatment of glass formation[J]. Journal of Non-Crystalline Solids,1972,7(4):337-348.

[23]

王承遇.玻璃制造工艺[M].北京:化学工业出版社,2006.

WANG

Chengyu

. Glass manufacturing technology[M]. Beijing: Chemical Industry Press,2006.

[24]

刘芬.含稀土ZnO-B₂O₃-SiO₂玻璃侵蚀行为及风化产物的研究[D].包头:内蒙古科技大学,2015.

LIU

Fen

. Investigation on corrosive behavior and product of ZnO-B₂O₃-SiO₂ glass doped with rare earth oxides[D]. Baotou: Inner Mongolia University of Science and Technology,2015.

2025年第58卷第7期

PDF下载

240

110

引用本文

BibTeX

文章信息

doi: 10.16790/j.cnki.1009-9239.im.2025.07.009

接收时间：2025-02-21
首发时间：2025-10-29
出版时间：2025-07-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2025-02-21
修回日期：2025-03-10

基金

广西科技基地与人才专项(AD23023013)

桂林市科学研究与技术开发计划项目(20220120-1)

广西重大科技专项(AA21077018)

作者信息

1.桂林电子科技大学，材料科学与工程学院，广西桂林 541004

2.桂林电子科技大学，信息与通信学院，广西桂林 541004

3.电子信息材料与器件教育部工程研究中心，广西桂林 541004

4.广西信息材料重点实验室，广西桂林 541004

通讯作者:

陈彩明（1980-），女（汉族），湖南邵阳人，工程师，主要从事计算机仿真计算以及纳米光电材料、器件制备和仿真计算的研究。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/jycl/CN/10.16790/j.cnki.1009-9239.im.2025.07.009

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

样品	SiO₂	Na₂O	TiO₂	V₂O₅	K₂O	Sb₂O₃	其他
N1	35.8	15.4	15.4	8.2	15.8	4.5	4.9
N2	34.2	17.0	15.4	8.2	15.8	4.5	4.9
N3	32.6	18.6	15.4	8.2	15.8	4.5	4.9
N4	31.0	20.2	15.4	8.2	15.8	4.5	4.9
N5	29.4	21.8	15.4	8.2	15.8	4.5	4.9
N6	27.8	23.4	15.4	8.2	15.8	4.5	4.9

样品

SiO₂

Na₂O

TiO₂

V₂O₅

K₂O

Sb₂O₃

其他

35.8

15.4

8.2

15.8

4.5

4.9

34.2

17.0

15.4

8.2

15.8

4.5

4.9

32.6

18.6

15.4

8.2

15.8

4.5

4.9

31.0

20.2

15.4

8.2

15.8

4.5

4.9

29.4

21.8

15.4

8.2

15.8

4.5

4.9

27.8

23.4

15.4

8.2

15.8

4.5

4.9

样品	T_g/℃	α/(×10^-6℃^-1)
N1	475	16.74
N2	461	16.88
N3	444	18.24
N4	434	18.47
N5	418	19.61
N6	411	19.74

样品

T_g/℃

α/(×10^-6℃^-1)

475

16.74

461

16.88

444

18.24

434

18.47

418

19.61

411

19.74

样品	T_g/℃	T_x/℃	T_c/℃	ΔT/℃	α/(×10^-6℃^-1)
N1	477	—	—	—	16.2
N2	460	571	—	111	16.8
N3	450	546	—	96	17.4
N4	423	529	—	108	18.2
N5	395	496	—	101	18.8
N6	370	455	537	85	17.1

样品

T_g/℃

T_x/℃

T_c/℃

ΔT/℃

α/(×10^-6℃^-1)

477

—

16.2

460

571

—

111

16.8

450

546

—

17.4

423

529

—

108

18.2

395

496

—

101

18.8

370

455

537

17.1

丝印次数	膜厚度/μm	绝缘电阻/Ω	泄漏电流/mA	击穿电压/kV
1	38	＞10⁵	0.29	0.71
2	71	＞10⁵	0.26	0.83
3	110	＞10⁶	0.21	1.31
4	145	＞10⁷	0.18	1.76

丝印次数

膜厚度/μm

绝缘电阻/Ω

泄漏电流/mA

击穿电压/kV

＞10⁵

0.29

0.71

＞10⁵

0.26

0.83

110

＞10⁶

0.21

1.31

145

＞10⁷

0.18

1.76
