机械强度

材料参数Material parameter	值Value
密度Density/(kg/m³)	7 930
弹性模量Elastic modulus/MPa	183 500
泊松比Poisson ratio	0.3
导热系数Thermal conductivity/[W/(m·K)]	16.2
比热容Specific heat/[J/(kg·K)]	500

材料参数Material parameter	值Value
密度Density/(kg/m³)	7 930
弹性模量Elastic modulus/MPa	183 500
泊松比Poisson ratio	0.3
导热系数Thermal conductivity/[W/(m·K)]	16.2
比热容Specific heat/[J/(kg·K)]	500

C₁	C₂	C₃	γ₁	γ₂	γ₃
165 362	60 140	43 222	7 937	280	2.5

C₁	C₂	C₃	γ₁	γ₂	γ₃
165 362	60 140	43 222	7 937	280	2.5

能耗散值 Energy dissipation value	频率Frequency/Hz
d₀	0.028 84	0.040 824	0.122 15	0.203 79
d_T	0.411 94	0.408 24	0.407 16	0.407 59
能耗散值 Energy dissipation value	频率Frequency/Hz
0.6	0.7	0.9	1.0
d₀	0.243 00	0.278 64	0.340 20	0.372 60
d_T	0.405 00	0.398 06	0.378 00	0.372 60

能耗散值 Energy dissipation value	频率Frequency/Hz
d₀	0.028 84	0.040 824	0.122 15	0.203 79
d_T	0.411 94	0.408 24	0.407 16	0.407 59
能耗散值 Energy dissipation value	频率Frequency/Hz
0.6	0.7	0.9	1.0
d₀	0.243 00	0.278 64	0.340 20	0.372 60
d_T	0.405 00	0.398 06	0.378 00	0.372 60

疲劳性能快速评估过程中耗散能求解及加载频率对评估结果的影响

PDF下载

罗家元 ¹ , 王佳林 ¹ , 高聪 ²

机械强度 | ·疲劳·损伤·断裂·失效分析· 2025,47(7): 73-79

收起

机械强度 | ·疲劳·损伤·断裂·失效分析· 2025, 47(7): 73-79

疲劳性能快速评估过程中耗散能求解及加载频率对评估结果的影响

全屏

罗家元¹, 王佳林¹, 高聪²

作者信息

^1.重庆交通大学机电与车辆工程学院，重庆　400074

^2.重庆长安汽车股份有限公司长安研究院，重庆　400023

罗家元，男，1978年生，湖北黄冈人，博士，教授；主要研究方向为残余应力评估及消除、结构疲劳寿命等；E-mail：jiayuanluo@126.com。

王佳林，男，1998年生，四川乐山人，硕士研究生；主要研究方向为金属疲劳性能快速评估；E-mail：Jakywang@126.com。

Solution of dissipated energy and influence of loading frequency on evaluation results in the rapid evaluation process of fatigue performance

Jiayuan LUO¹, Jialin WANG¹, Cong GAO²

Affiliations

^1.School of Mechatronics and Vehicle Engineering, Chongqing Jiaotong University, Chongqing 400074, China

^2.Chang’an Research Institute, Chongqing Chang’an Automobile Co., Ltd., Chongqing 400023, China

出版时间: 2025-07-15 doi: 10.16579/j.issn.1001.9669.2025.07.009

文章导航

摘要

收起

基于红外热像法的金属疲劳性能快速评估方法具有周期短、成本低和效率高等优点，然而热对流、热辐射等影响耗散能结果的因素很难准确测算，导致最终评估结果精度很难达到试验标准。为此，建立了304不锈钢混合硬化本构模型，结合低周疲劳生热机制来分析受载过程中热对流、热辐射引起的耗散能演变规律；并基于耗散能临界值探究低周疲劳加载频率对疲劳性能快速评估结果的影响。研究表明，304不锈钢低周疲劳过程中，热对流、热辐射所耗散能量占总耗散能的54%以上，且随着热对流系数增大而不断提高，所以在耗散能评估测算时不可忽略；随着加载频率的增加，载荷峰值沿作用时间分布区域变窄，循环载荷单周期耗散能减小，导致疲劳性能快速评估结果比试验值偏大。

关键词

混合硬化模型 / 耗散能 / 热对流 / 热辐射 / 加载频率

Abstract

收起

The rapid assessment method for metal fatigue performance based on the infrared thermography presents advantages such as short testing cycles, low costs, and high efficiency. However, accurately quantifying factors influencing the dissipation of energy, such as convective heat transfer and thermal radiation, proves challenging. The difficulty leads to complications in achieving the precision necessary to meet test standards in the final assessment results. A mixed-hardening constitutive model for 304 stainless steel was established and coupled with the low-cycle fatigue thermomechanical mechanism, to analyze the evolution pattern of dissipated energy caused by convective heat transfer and thermal radiation during the loading process. Furthermore, the impact of low-cycle fatigue loading frequency on the rapid assessment results of fatigue performance was explored based on the critical threshold of dissipated energy. The research indicates that during the low-cycle fatigue process of 304 stainless steel, the dissipated energy from convective heat transfer and thermal radiation constitutes over 54% of the total dissipated energy. Moreover, this proportion continuously increases with the augmentation of the convective heat transfer coefficient. Therefore, it is crucial not to neglect these factors in dissipated energy assessment calculations. With an increase in loading frequency, the peak load narrows within the region of action time. Consequently, the dissipated energy of each load cycle decreases, leading to a rapid assessment result of fatigue performance that tends to be larger than the test value.

Key words

Mixed hardening model / Dissipated energy / Thermal convection / Heat radiation / Loading frequency

引用本文

罗家元, 王佳林, 高聪. 疲劳性能快速评估过程中耗散能求解及加载频率对评估结果的影响. 机械强度, 2025 , 47 (7) : 73 -79 . DOI: 10.16579/j.issn.1001.9669.2025.07.009

Jiayuan LUO, Jialin WANG, Cong GAO. Solution of dissipated energy and influence of loading frequency on evaluation results in the rapid evaluation process of fatigue performance[J]. Journal of Mechanical Strength, 2025 , 47 (7) : 73 -79 . DOI: 10.16579/j.issn.1001.9669.2025.07.009

正文

收起

0　引言

收起

在进行材料疲劳性能评估时，传统的疲劳试验存在周期长、耗费高和效率低等缺点，严重限制了新材料的开发和结构的设计进程^[1]。随着红外热像仪测量精度的提高以及耗散能测算方法的改进^[2]，相较于传统疲劳性能预测方法，红外热像法越来越受关注。红外热像法借助红外热像仪记录试件在循环应力作用下的温度场数据，并结合相关理论进行能量转换分析，进而对材料或结构的疲劳性能进行快速评估。相较于传统疲劳性能预测方法，红外热像法不仅可以快速预测材料的疲劳性能，而且可以通过能量耗散来探究疲劳的产生机制^[3]。

在金属疲劳试验加载过程中，温度变化可分为3个阶段^[4]：温度快速上升阶段、温度稳定阶段和温度急剧上升阶段。第1阶段主要由微塑性和晶界摩擦等引起温度随着加载振荡升高；第2阶段由于热弹性效应以及能量耗散与热扩散达到动态平衡使得温度变得恒定；第3阶段由于试样经过长时间的循环加载后出现微裂纹，随着微裂纹的扩展会在开裂处释放大量的热，使得试样的温度急剧增大。

国内外对红外热像法做了很多研究^[5-7]。在前期研究中很多学者直接忽略了热对流和热辐射效应在疲劳试验过程中对能量耗散测算的影响^[8]。李源^[9]通过设置参考式样、隔热装置和三点固定装置来降低环境噪声的影响，但由于环境变化等因素，仍存在较大误差；杨文平^[10]^55-65结合传热学估计了自然对流和辐射系数，研究了自然对流和辐射的影响。本文通过数值模拟方法，直接排除环境噪声影响，使用热扩散模型探究热对流和热辐射效应对低周疲劳耗散能测算的影响，并且通过每个周期的耗散能来探究低周疲劳加载频率对材料疲劳寿命评估结果的影响。

1　有限元分析

收起

1.1　有限元模型

以304不锈钢（304SS）作为研究对象，根据应变控制疲劳试验的标准试验方法ASTM-E606^[11]建立板状几何试验模型。由于该试件模型为轴对称结构，施加的是对称载荷，为了提高计算效率，取试件的1/8对称模型为研究对象，如图1所示，其材料参数见表1。使用热应力耦合模型，采用对称约束边界条件，施加应力比为0、应力幅值为0.4%的脉动载荷。

1.2　混合硬化模型

混合硬化模型由非线性各向同性硬化模型和Chaboche非线性随动硬化模型组成^[12]，可以精准描述疲劳过程中304不锈钢的应力应变行为。其中，在非线性随动硬化模型中，将模型总应变分解为弹性应变与塑性应变两部分，总应变率可以表示为弹性和塑性应变率之和：

（1）

式中，̇为总应变率；为塑性应变率；为弹性应变率。

根据von Mises屈服准则，σ_eq只与应力偏量第二不变量（J₂理论）有关：

（2）

式中，σ_eq为等效屈服应力；α为背应力张量；s为偏应力张量，与屈服面在应力空间的平移有关。在Chaboche多级背应力模型基础上，将单级背应力离散为n级背应力，并对线性项进行叠加，每一级背应力覆盖一个应变区域：

（3）

（4）

在单轴循环加载时，随动硬化的演化方程可积分为

（5）

式中，X₀和ε_p0分别为背应力和塑性应变的初始值；v=±1，表示正、负塑性应变速率；C_i和γ_i分别为材料常数，可由单调拉伸曲线或循环曲线得到。可以看出背应力与塑性应变的非线性关系由演化方程的第二部分反映，当ε_p - ε_p0足够大时，背应力达到饱和值vC_i/γ_i。

各向同性硬化律实际上可以表示为循环过程中各向同性应力Q与不同加载/卸载阶段累积塑性应变p的函数关系，其具体表达形式为

（6）

式中，Q_∞为Q变化的最大值；b为达到稳定的速度。

将随动硬化与各向同性硬化进行叠加，则单轴循环加载过程中，材料循环应力与塑性应变的关系为

（7）

根据试验数据，刘士杰等^[13]^40-49利用发展的伪贡献数法和试错法，得到了可以同时近似模拟应力控制和应变控制下304SS应力应变响应的Chaboche混合硬化参数，各参数如表2所示。

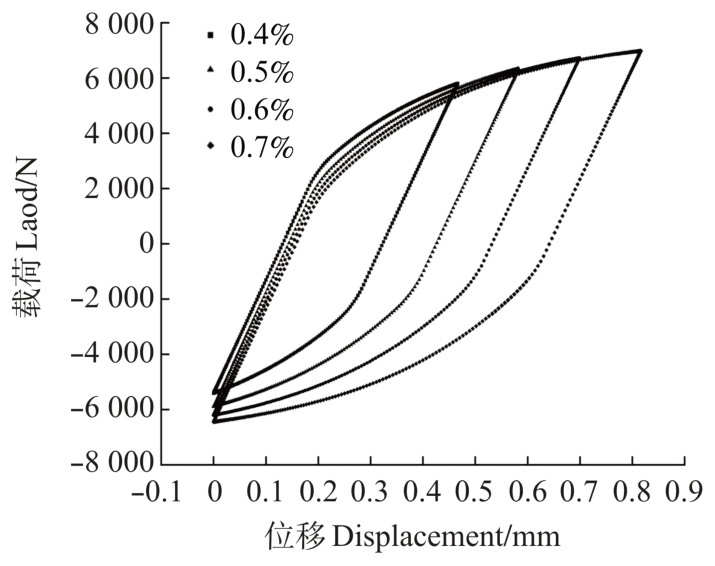

使用混合硬化模型计算得到的在不同应变控制下达到稳定循环时的载荷-位移的曲线如图2所示，与刘士杰等^[13]^40-49由试验得到的滞回曲线基本相同，验证此混合硬化模型的准确性。

1.3　低周疲劳生热机制

疲劳过程就是耗散能累积的过程，每一个循环周期都伴随着材料的能量损耗，即塑性功的产生：

（8）

式中，σ_u为加载应力；σ_l为卸载应力。

系统所做的塑性功约有90%以热能的形式耗散掉，因此可将单次循环所做的塑性功引起的温度变化定义如下：

（9）

将非线性热源引入有限元分析中，描述循环载荷下塑性变形引起的能量耗散。材料在发生塑性变形时产生的热量与非线性变形速率有关。塑性变形导致热流可表示为

（10）

式中，r^pl为热流增量；η为非弹性热份额。

将塑性应变的增量定义为具有方向性的矢量：

（11）

式中，n为塑性流方向；为定量参数，与塑性模型中应力流方向和应变强化有关。

塑性应变由后向欧拉方法进行积分求得，在一定增量步后，热流增加的表达式为

（12）

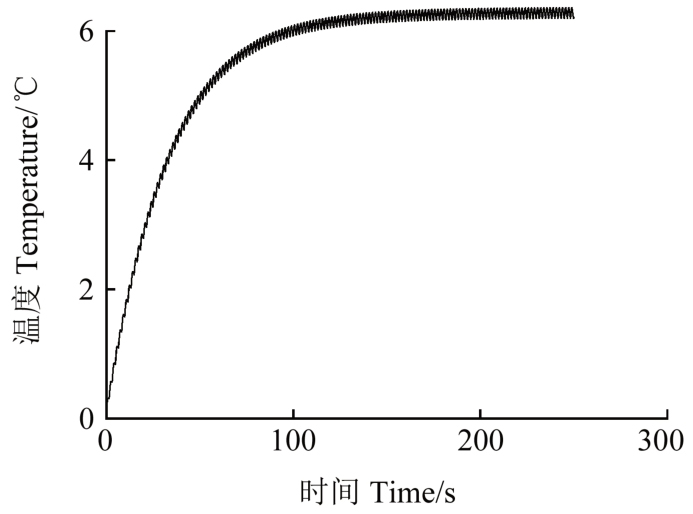

数值模拟得到的温度时间曲线如图3所示，该曲线和魏巍等^[14]利用红外热像仪测得的试验曲线的趋势完全一致。本文有限元模型不仅验证了热弹性效应，而且符合温升三段论，证明了模型的可靠性。

2　耗散能计算

收起

2.1　基本假设

基于热力学定律和传热学相关理论，做出如下假定：

1）本文使用的是板状试件，试样的截面尺寸相对于长度方向较小，热传导主要影响试样沿长度方向的温度分布。因此，假设试样截面内温度为均匀分布，可以将试样的温度场简化为一维形式。

2）导致疲劳损伤的能量耗散主要由材料局部的微塑性引起，且分布不均匀。而温度场是能量耗散的宏观响应，是被测区域内所有微塑性效应共同作用的结果，是平均值。因此，本文将单位体积的能量耗散作为试样疲劳的评价指标，假定在某一确定的循环载荷下的单周循环能量耗散为常数。

3）在疲劳试验过程中，试样温升不大，对热力学参数影响很小。因此，假定试样的弹性模量、比热容和导热系数等都是材料常数，在试验过程中不随温度变化。

2.2　耗散能测算方法

大部分金属材料在循环载荷的作用下都会发生能量耗散，能量耗散通常是由材料内部的塑性滑移、内摩擦和晶体位错等多种机制引起的，而温度演化是能量耗散在疲劳试验中的宏观表现。根据热力学定律，在循环加载下板状试件沿着加载方向（x方向）的一维热的传导方程为

（13）

式中，ρ为材料密度；c为材料比热容；k为材料导热系数；

表示因试件温度变化而储存或者释放的能量；q_c (x，t)为单位体积内热对流引起的能量损失；q_r (x，t)为单位体积内热辐射引起的能量损失；s_e (x，t)为由热弹性引起的能量变化；d₀为不可逆的能量耗散值。

根据热弹性效应，绝热条件下的热弹性源可以表示为

（14）

式中，α为线性热膨胀系数；T_a为绝对温度。对于加载频率为f、应力幅值为σ_a的循环加载过程，热弹性源可推导为

（15）

由此可知，机械能与热能保持动态平衡，负号表示材料在受拉时温度降低，在受压时温度升高。所以，热弹性效应只会导致温度产生周期性的变化，不会引起每个载荷循环结束时温度升高。

在疲劳试验过程中的稳定温升阶段，对多个加载周期进行平均可减小误差，消除热弹性效应。因此得到：

热弹性源：

（16）

温度变化引起的能量变化：

（17）

对于绝热条件式可简化为

（18）

式中，。

其通解为θ(x) = Ax² + Bx + c，A =-d₀/2k，d₀ =-2kA。

由上述方程对疲劳试验过程中能量耗散进行计算时，得到的耗散能是通过热传导的方式耗散掉的能量，忽略了热对流和热辐射所耗散的能量。然而，根据前人对高周疲劳的研究可知，在疲劳试验过程中，热对流和热辐射所耗散的能量比例很大，不可忽视，当使用绝热边界条件时，疲劳试验过程中产生的能量绝大部分是以热传导方式耗散掉，可以使用上述计算式测算。因此，在仿真分析过程中分别设置绝热边界条件、正常热对流和热辐射边界条件来进行对比分析计算。

2.3　耗散能测算

在疲劳加载过程中，在循环载荷作用一段时间后，试件产热与热扩散达到动态平衡，排除热弹性效应，试件表面温度基本不会发生改变。根据已有研究结果可知，空气中的热对流系数在5~25^[15]，因此取4组不同的热交换系数进行研究。由于热交换环境不同，试件表面温度达到动态平衡的时间也不同；随着热对流系数的增大，达到稳定温度时的时间逐渐减少，最大温升逐渐降低。温升云图如图4所示；试件沿x路径方向的温升曲线如图5所示。

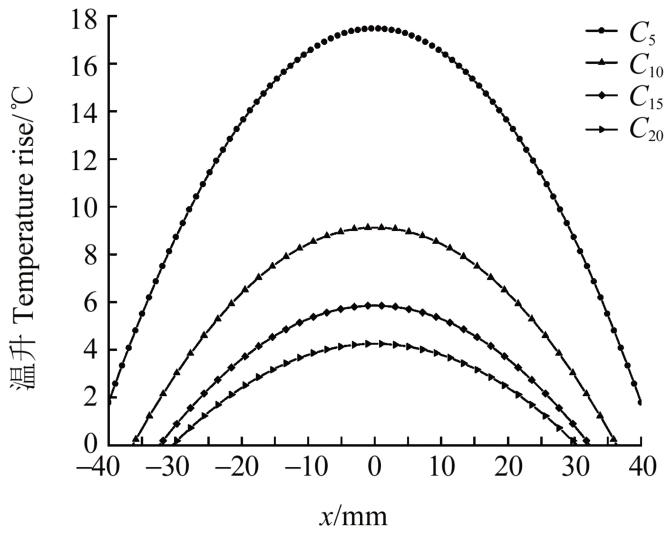

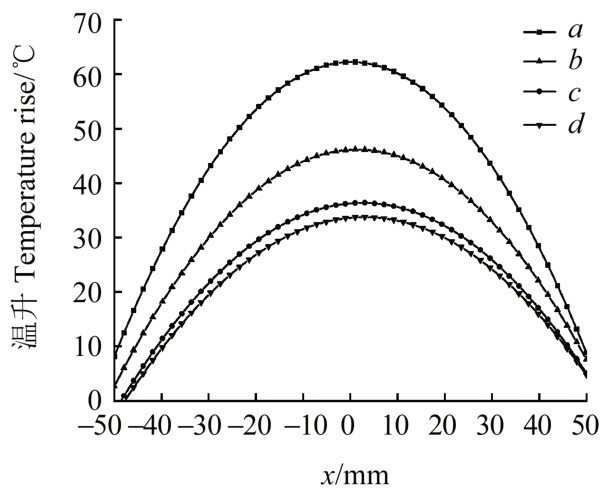

为计算除热传导造成的能量耗散以外的热交换条件引起的能量耗散值，设置了除热传导因素外完全绝热的边界条件，加载时间与图4情况对应相同，由于试件与环境没有热交换，所以随着加载时间的推移，温度稳定升高。温升云图如图6所示，沿x路径方向的温升曲线如图7所示。

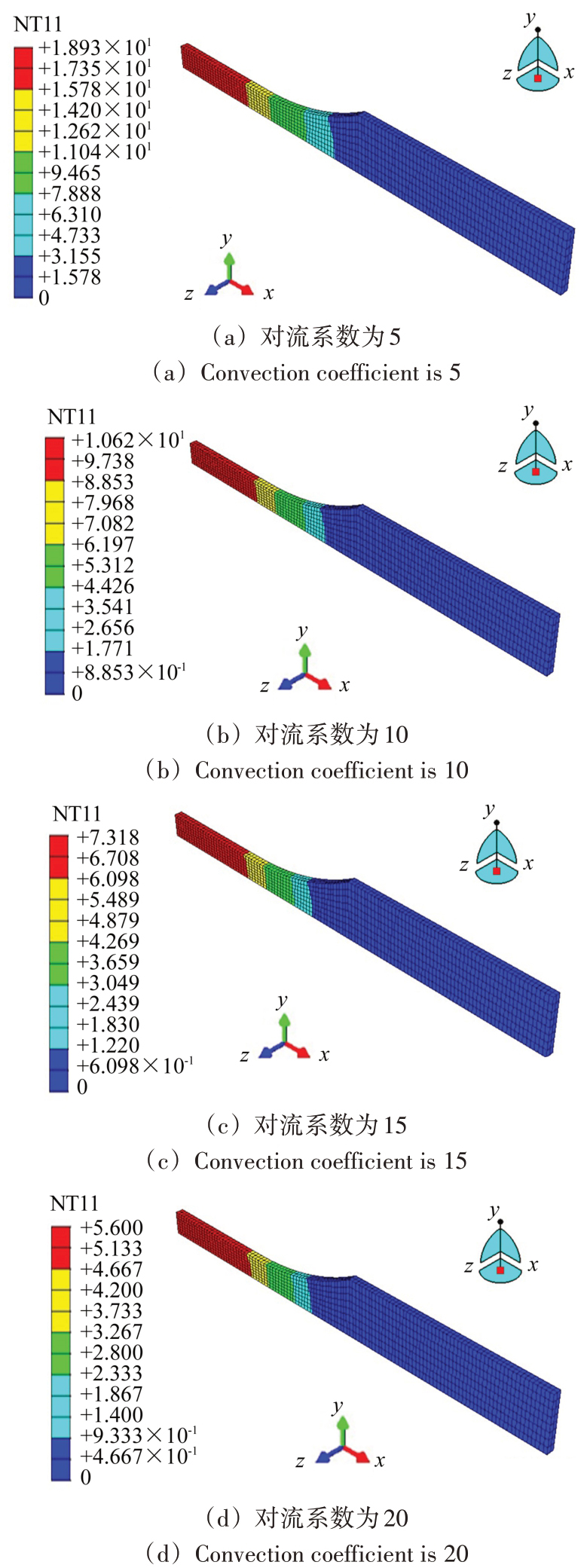

采用二次多项式法对温度数据进行拟合，其决定系数R_square都达到0.998以上，证明拟合度很好。计算结果如表3所示。随着热对流系数增加，试件达到稳定温升的时间不断缩短，总耗散能和热对流热辐射所耗散的能量不断减小，但热对流热辐射所耗散能量占比不断提高。

计算结果与杨文平^[10]^55-65通过试验估算的热对流与热辐射在疲劳试验中耗散能占比40%~51.3%的结论基本吻合，本文的热对流与热辐射耗散能占比高于参考文献值，是由低周疲劳数值模拟条件计算得到的。相比于高周疲劳，低周疲劳试验过程中产热量更大，耗散也更为迅速，所以热对流与热辐射占比也会更高。同时也进一步说明在能量耗散测算时不能忽略热对流与热辐射，否则会严重影响疲劳寿命评估的准确性。

3　加载频率对快速疲劳寿命评估的影响

收起

为研究不同加载频率对低周疲劳寿命评估的影响，建立了不同载荷频率的数值仿真模型。根据金属材料疲劳能量阈值理论^[16]，材料在疲劳进程中所消耗的能量存在一个临界值，当累积能量达到这个临界值时，材料就会发生疲劳破坏。由于上文所测算的能量耗散值为单位时间单位体积的能量，则每个循环周期的能量耗散值d_T为

（19）

假设能量耗散的临界值为E₀，则疲劳寿命N₀与E₀有如下关系：

（20）

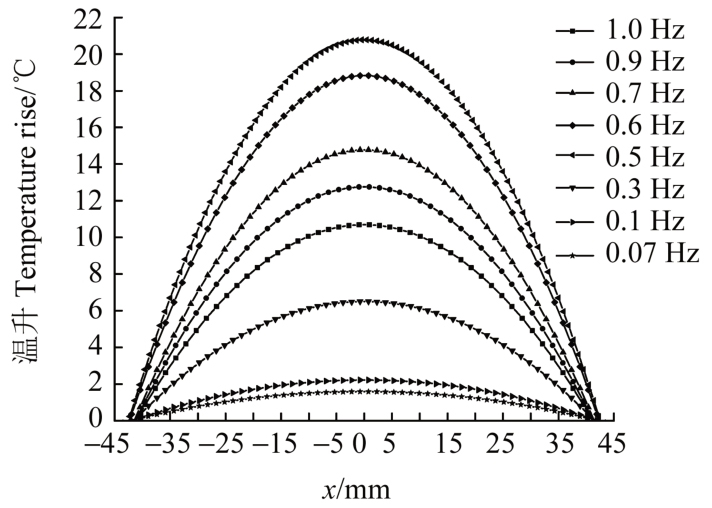

在相同的温度边界条件下，为研究较低加载频率对试件疲劳寿命的影响，且低周疲劳加载频率一般低于1 Hz，因此设置加载频率范围为0.07~1.0 Hz。当不同加载频率的试件表面温度都达到动态稳定时，其沿x路径方向温升曲线如图8所示。由图8可知，试件表面的温度随着加载频率的不断增大而升高，与戴婷^[17]的试验测试的温升结论相同。不同加载频率下的耗散能测算结果见表4。

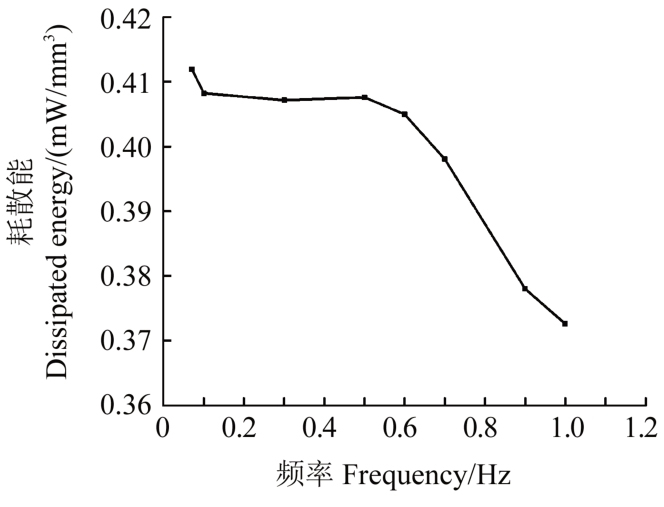

根据表4可知，单位时间单位体积的耗散能会随着加载频率的升高而不断增大；每个循环周期所耗散的能量会随着加载频率的增大而减小；但在较低加载频率（0.1~0.5 Hz）时，耗散能的减小趋势变得极为缓慢，如图9所示。

由式（9）可知，疲劳寿命快速评估结果会随着单周期耗散能的减小而增大。因此，随着加载频率的升高，疲劳寿命快速评估结果也会增大，且在加载频率小于0.5 Hz时加载频率对疲劳寿命快速评估结果的影响很小，所以可推断在此载荷条件下的最佳试验频率应该小于0.5 Hz。

低周疲劳试验过程中，加载的应力往往大于材料的屈服极限，加载频率越小，单个循环周期越长，使得最大载荷作用于试件的时间增加，从而使材料的温升加剧、单周期耗散能增大，最终导致疲劳寿命评估结果减小；随着加载频率升高，循环周期变短，最大载荷作用时间减少，单周期耗散能降低，疲劳寿命评估结果也会相应提高，这与张亚平^[18]的低周疲劳试验结论相近。

4　结论

收起

主要研究了低周疲劳性能快速评估过程中耗散能求解及加载频率对低周疲劳性能快速评估结果的影响，具体研究过程及结果如下：

1）根据混合硬化模型建立了304SS低周疲劳仿真模型，生成了稳定的滞回曲线；引入非线性热源，对疲劳过程中的产热进行数值模拟，结果与试验大致相同，为疲劳性能快速评估提供了新的途径。

2）利用数值模拟方法对304SS低周疲劳过程中能量耗散进行测算；使用不同温度边界条件进行对比分析，求解得到304SS低周疲劳过程中由热对流和热辐射耗散的能量在总耗散能中的占比达到54%以上，高于高周疲劳中耗散能占比，不能忽略热对流与热辐射。

3）使用不同频率的载荷曲线对304SS低周疲劳温度场进行数值模拟，测算得到不同载荷频率下单个循环周期所耗散的能量；根据疲劳能量阈值理论，以304SS为对象，探究了加载频率对疲劳寿命快速评估结果的影响并得出结论：在0.07~1 Hz，随着加载频率的升高，疲劳寿命快速评估结果会增大；预测在该载荷条件下的最佳试验频率应小于0.5 Hz。

基金

收起

重庆市技术创新与应用发展专项重点项目(cstc2021jscx-dxwtBX0022)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

［1］

韩萌，王悦廉，李禄源，等.疲劳耐久性评价技术研究综述[J].汽车文摘，2024（10）：23-32.

HAN

Meng

，WANG

Yuelian

，LI

Luyuan

，et al. A review of research on fatigue durability evaluation technologies[J]. Automobile Digest，2024（10）：23-32.（In Chinese）

［2］

王凯，闫志峰，王文先，等. 循环载荷作用下镁合金温度演化及高周疲劳性能预测[J]. 材料工程，2014（1）：85-89.

WANG

Kai

，YAN

Zhifeng

，WANG

Wenxian

，et al. Temperature evolution and fatigue properties prediction for high cycle fatigue of magnesium alloy under alternate loading[J]. Journal of Materials Engineering，2014（1）：85-89.（In Chinese）

［3］

杨正伟，陈家威，李胤，等.基于红外热像法的叶片受迫振动热耗散规律研究[J].兵器装备工程学报，2023，44（10）：1-9.

YANG

Zhengwei

，CHEN

Jiawei

，LI

Yin

，et al. Research on heat dissipation law of blade forced vibration based on infrared thermography[J]. Journal of Ordnance Equipment Engineering，2023，44（10）：1-9.（In Chinese）

［4］

杨文平，郭杏林，赵延广.对流和辐射换热对金属高周疲劳能量耗散估计的影响[J].机械工程学报，2021，57（10）：187-195.

YANG

Wenping

，GUO

Xinglin

，ZHAO

Yanguang

. Effects of convection and radiation heat transfer on energy dissipation estimation of metal in high-cycle fatigue[J]. Journal of Mechanical Engineering，2021，57（10）：187-195.（In Chinese）

［5］

FARGIONE

，GERACI

，ROSA

G L

，et al. Rapid determination of the fatigue curve by the thermographic method[J]. International Journal of Fatigue，2002，24（1）：11-19.

［6］

RISITANO

，RISITANO

. Cumulative damage evaluation of steel using infrared thermography[J]. Theoretical and Applied Fracture Mechanics，2010，54（2）：82-90.

［7］

樊俊铃.金属材料疲劳参数的快速评估方法和断裂机理的研究[D].大连：大连理工大学，2014：10-19.

FAN

Junling

. Research on rapid assessment method of fatigue parameters and fracture mechanisms of metallic materials[D].Dalian：Dalian University of Technology，2014：10-19. （In Chinese）

［8］

ROSA

G L

，RISITANO

. Thermographic methodology for rapid determination of the fatigue limit of materials and mechanical components[J]. International Journal of Fatigue，2000，22（1）：65-73.

［9］

李源.疲劳耗散能及其在疲劳性能快速预测中的应用研究[D].长沙：湖南大学，2013：24-32.

Yuan

. Study on fatigue dissipated energy and its application to rapid prediction of fatigue properties[D]. Changsha：Hunan University，2013：24-32.（In Chinese）

［10］

杨文平.金属高周疲劳能量耗散和疲劳性能快速评估方法研究[D].大连：大连理工大学，2020：55-65.

YANG

Wenping

. Research on energy dissipation and rapid evaluation method for high-cycle fatigue performance of metallic materials[D]. Dalian：Dalian University of Technology，2020：55-65.（In Chinese）

［11］

BIŽAL

，KLEMENC

，FAJDIGA

. Evaluating the statistical significance of a fatigue-life reduction due to macro-porosity[J].Strojniški Vestnik-journal of Mechanical Engineering，2014，60（6）：407-416.

［12］

余海燕，王友.一种基于Chaboche理论的混合硬化模型及其在回弹仿真中的应用[J].机械工程学报，2015，51（16）：127-134.

Haiyan

，WANG

You

. A combined hardening model based on Chaboche theory and its application in the springback simulation[J]. Journal of Mechanical Engineering，2015，51（16）：127-134.（In Chinese）

［13］

刘士杰，王召，刘继超，等.基于Chaboche硬化模型的304SS全寿命循环力学行为仿真分析[J].火箭推进，2022，48（3）：40-49.

LIU

Shijie

，WANG

Zhao

，LIU

Jichao

，et al. Simulation analysis of 304SS full-life cyclic mechanical behavior based on Chaboche hardening model[J]. Journal of Rocket Propulsion，2022，48（3）：40-49.（In Chinese）

［14］

魏巍，张运通，刘柯，等.基于能量耗散的激光焊对接接头高周疲劳性能快速评估[J].焊接学报，2021，42（12）：48-53.

WEI

Wei

，ZHANG

Yuntong

，LIU

，et al. Rapid of high-cycle fatigue performance evaluation of laserbutt joints based on energy dissipation[J]. Transactions of the China Welding Institution，2021，42（12）：48-53.（In Chinese）

［15］

沈雅钧.导热系数与自然对流换热系数的综合测定[J].浙江海洋学院学报（自然科学版），2000，19（1）：84-86.

SHEN

Yajun

. The comprehensive measurement for heat conduction coefficient and free convection coefficient[J]. Journal of Zhejiang Ocean University（Natural Science），2000，19（1）：84-86.（In Chinese）

［16］

郭强.基于固有耗散的高周疲劳性能评估与热力响应分析研究[D].大连：大连理工大学，2019：61-64.

GUO

Qiang

. Research on high-cycle fatigue property evaluation and thermal-mechanical response analysis：based on intrinsic dissipation[D]. Dalian：Dalian University of Technology，2019：61-64.（In Chinese）

［17］

戴婷.应力和加载频率对疲劳寿命的影响[J].广州化学，2017，42（2）：64-67.

DAI

Ting

. Effects of loading frequency on fatigue life[J]. Guangzhou Chemistry，2017，42（2）：64-67.（In Chinese）

［18］

张亚军.加载频率与应变比对10CrNi5Mo高强钢低周疲劳寿命的影响[J].理化检验（物理分册），2010，46（3）：164-166.

ZHANG

Yajun

. Effect of loading frequency and strain ratio on low cycle fatigue life of 10CrNi5Mo high strength steel[J]. Physical Testing and Chemical Analysis （Part A：Physical Testing），2010，46（3）：164-166.（In Chinese）

2025年第47卷第7期

PDF下载

引用本文

BibTeX

文章信息

doi: 10.16579/j.issn.1001.9669.2025.07.009

接收时间：2023-10-24
首发时间：2026-03-19
出版时间：2025-07-15

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-10-24
修回日期：2024-01-15

基金

Chongqing Special Key Project for Technological Innovation and Application Development(cstc2021jscx-dxwtBX0022)

重庆市技术创新与应用发展专项重点项目(cstc2021jscx-dxwtBX0022)

作者信息

^1.重庆交通大学机电与车辆工程学院，重庆　400074

^2.重庆长安汽车股份有限公司长安研究院，重庆　400023

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/jxqd/CN/10.16579/j.issn.1001.9669.2025.07.009

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

材料参数Material parameter	值Value
密度Density/(kg/m³)	7 930
弹性模量Elastic modulus/MPa	183 500
泊松比Poisson ratio	0.3
导热系数Thermal conductivity/[W/(m·K)]	16.2
比热容Specific heat/[J/(kg·K)]	500

材料参数Material parameter

值Value

密度Density/(kg/m³)

7 930

弹性模量Elastic modulus/MPa

183 500

泊松比Poisson ratio

0.3

导热系数Thermal conductivity/[W/(m·K)]

16.2

比热容Specific heat/[J/(kg·K)]

500

C₁	C₂	C₃	γ₁	γ₂	γ₃
165 362	60 140	43 222	7 937	280	2.5

C₁

C₂

C₃

γ₁

γ₂

γ₃

165 362

60 140

43 222

7 937

280

2.5

能耗散值 Energy dissipation value	频率Frequency/Hz
d₀	0.028 84	0.040 824	0.122 15	0.203 79
d_T	0.411 94	0.408 24	0.407 16	0.407 59
能耗散值 Energy dissipation value	频率Frequency/Hz
0.6	0.7	0.9	1.0
d₀	0.243 00	0.278 64	0.340 20	0.372 60
d_T	0.405 00	0.398 06	0.378 00	0.372 60

能耗散值
Energy dissipation value

频率Frequency/Hz

0.07

0.1

0.3

0.5

d₀

0.028 84

0.040 824

0.122 15

0.203 79

d_T

0.411 94

0.408 24

0.407 16

0.407 59

能耗散值
Energy dissipation value

频率Frequency/Hz

0.6

0.7

0.9

1.0

d₀

0.243 00

0.278 64

0.340 20

0.372 60

d_T

0.405 00

0.398 06

0.378 00

0.372 60

h_c/t	5/270	10/160	15/120	20/100
d_c+r/(mW/mm³)	0.317 5	0.223 6	0.181 4	0.149 0
d_m/(mW/mm³)	0.696 6	0.531 4	0.450 4	0.424 4
P/%	54.42	57.92	59.72	64.89

h_c/t	5/270	10/160	15/120	20/100
d_c+r/(mW/mm³)	0.317 5	0.223 6	0.181 4	0.149 0
d_m/(mW/mm³)	0.696 6	0.531 4	0.450 4	0.424 4
P/%	54.42	57.92	59.72	64.89

h_c/t	5/270	10/160	15/120	20/100
d_c+r/(mW/mm³)	0.317 5	0.223 6	0.181 4	0.149 0
d_m/(mW/mm³)	0.696 6	0.531 4	0.450 4	0.424 4
P/%	54.42	57.92	59.72	64.89
