机械强度

边界条件 Boundary condition	C	S	F	E
k/（N/m）	5×10⁷	5×10⁷	0	0~5×10⁷
K/（N∙m/rad）	5×10⁷	0	0	0~5×10⁷

边界条件 Boundary condition	C	S	F	E
k/（N/m）	5×10⁷	5×10⁷	0	0~5×10⁷
K/（N∙m/rad）	5×10⁷	0	0	0~5×10⁷

M=N	量纲一频率 Dimension one frequency
5	36.273	74.161	74.161	109.73	135.37
6	36.085	73.999	73.999	109.73	132.84
8	36.023	73.618	73.618	108.79	132.05
10	35.996	73.473	73.473	108.42	131.73
12	35.988	73.407	73.407	108.28	131.57
13	35.986	73.399	73.399	108.22	131.56
14	35.985	73.394	73.394	108.21	131.56
15	35.985	73.394	73.394	108.21	131.56
FEM	35.985	73.392	73.392	108.21	131.58
参考文献 Reference	35.985	73.393	73.393	108.21	131.58

M=N	量纲一频率 Dimension one frequency
5	36.273	74.161	74.161	109.73	135.37
6	36.085	73.999	73.999	109.73	132.84
8	36.023	73.618	73.618	108.79	132.05
10	35.996	73.473	73.473	108.42	131.73
12	35.988	73.407	73.407	108.28	131.57
13	35.986	73.399	73.399	108.22	131.56
14	35.985	73.394	73.394	108.21	131.56
15	35.985	73.394	73.394	108.21	131.56
FEM	35.985	73.392	73.392	108.21	131.58
参考文献 Reference	35.985	73.393	73.393	108.21	131.58

r=a/b	量纲一频率 Dimension one frequency
1.0	3.472	8.512	21.289	27.205	30.978
3.470^a	8.504^a	21.279^a	27.201^a	30.948^a
3.471^b	8.506^b	21.283^b	27.199^b	30.953^b
1.5	3.456	11.673	21.477	39.371	53.568
3.453^a	11.654^a	21.283^a	39.319^a	53.544^a
2.0	3.443	14.840	21.448	48.249	60.195
3.439^a	14.800^a	21.430^a	48.171^a	60.143^a
2.5	3.432	18.033	21.413	57.322	60.173
3.427^a	17.960^a	21.392^a	57.209^a	60.115^a

r=a/b	量纲一频率 Dimension one frequency
1.0	3.472	8.512	21.289	27.205	30.978
3.470^a	8.504^a	21.279^a	27.201^a	30.948^a
3.471^b	8.506^b	21.283^b	27.199^b	30.953^b
1.5	3.456	11.673	21.477	39.371	53.568
3.453^a	11.654^a	21.283^a	39.319^a	53.544^a
2.0	3.443	14.840	21.448	48.249	60.195
3.439^a	14.800^a	21.430^a	48.171^a	60.143^a
2.5	3.432	18.033	21.413	57.322	60.173
3.427^a	17.960^a	21.392^a	57.209^a	60.115^a

r=a/b	量纲一频率 Dimension one frequency
1.0	16.810	31.171	52.449	64.114	67.661
16.785^a	31.115^a	51.392^a	64.016^a	67.549^a
16.791^b	31.112^b	51.402^b	64.021^b	67.551^b
1.5	18.514	50.551	53.570	89.015	107.92
18.463^a	50.409^a	53.453^a	88.682^a	107.65^a
2.0	20.658	56.422	77.509	111.02	117.49
20.577^a	56.265^a	77.316^a	110.69^a	117.24^a
2.5	23.108	59.867	112.08	114.72	153.29
22.997^a	59.705^a	111.90^a	114.54^a	153.06^a

r=a/b	量纲一频率 Dimension one frequency
1.0	16.810	31.171	52.449	64.114	67.661
16.785^a	31.115^a	51.392^a	64.016^a	67.549^a
16.791^b	31.112^b	51.402^b	64.021^b	67.551^b
1.5	18.514	50.551	53.570	89.015	107.92
18.463^a	50.409^a	53.453^a	88.682^a	107.65^a
2.0	20.658	56.422	77.509	111.02	117.49
20.577^a	56.265^a	77.316^a	110.69^a	117.24^a
2.5	23.108	59.867	112.08	114.72	153.29
22.997^a	59.705^a	111.90^a	114.54^a	153.06^a

Ka/D	量纲一频率 Dimension one frequency
1	7.537	11.717	24.322	29.457	33.076
7.534^a	11.708^a	24.300^a	29.445^a	33.029^a
7.522^b	11.693^b	24.287^b	29.431^b	33.015^b
10	7.813	12.326	28.431	32.729	35.967
7.810^a	12.317^a	28.408^a	32.720^a	35.924^a
100	7.902	12.604	30.239	34.546	37.611
7.899^a	12.597^a	30.218^a	34.537^a	37.574^a
1 000	7.912	12.642	30.483	34.810	37.859
7.910^a	12.635^a	30.463^a	34.801^a	37.825^a

Ka/D	量纲一频率 Dimension one frequency
1	7.537	11.717	24.322	29.457	33.076
7.534^a	11.708^a	24.300^a	29.445^a	33.029^a
7.522^b	11.693^b	24.287^b	29.431^b	33.015^b
10	7.813	12.326	28.431	32.729	35.967
7.810^a	12.317^a	28.408^a	32.720^a	35.924^a
100	7.902	12.604	30.239	34.546	37.611
7.899^a	12.597^a	30.218^a	34.537^a	37.574^a
1 000	7.912	12.642	30.483	34.810	37.859
7.910^a	12.635^a	30.463^a	34.801^a	37.825^a

ka³/D	量纲一频率 Dimension one frequency
1	5.552	10.525	27.834	32.011	35.335
5.534^a	10.498^a	27.802^a	31.988^a	35.312^a
10	7.814	12.326	28.432	32.729	35.967
7.796^a	12.308^a	28.404^a	32.705^a	35.945^a
100	15.042	21.823	33.835	39.140	41.913
15.031^a	21.812^a	33.813^a	39.119^a	41.897^a
1 000	20.222	32.762	51.295	60.085	63.138
20.215^a	32.750^a	51.272^a	60.068^a	63.122^a

ka³/D	量纲一频率 Dimension one frequency
1	5.552	10.525	27.834	32.011	35.335
5.534^a	10.498^a	27.802^a	31.988^a	35.312^a
10	7.814	12.326	28.432	32.729	35.967
7.796^a	12.308^a	28.404^a	32.705^a	35.945^a
100	15.042	21.823	33.835	39.140	41.913
15.031^a	21.812^a	33.813^a	39.119^a	41.897^a
1 000	20.222	32.762	51.295	60.085	63.138
20.215^a	32.750^a	51.272^a	60.068^a	63.122^a

r=a/b	量纲一频率 Dimension one frequency
1.0	17.511	25.297	25.297	33.900	46.288
17.509^a	25.292^a	25.292^a	33.893^a	46.285^a
17.474^b	25.231^b	25.231^b	33.797^b	46.265^b
1.5	20.719	27.459	35.436	44.715	47.696
20.718^a	27.455^a	35.433^a	44.712^a	47.694^a
20.664^b	27.367^b	35.360^b	44.598^b	47.626^b
2.0	23.218	29.350	48.774	50.240	60.026
23.217^a	29.346^a	48.772^a	50.239^a	60.024^a
2.5	25.375	31.073	49.814	70.381	80.412
25.374^a	31.096^a	49.812^a	70.381^a	80.411^a
3.0	27.323	32.678	50.824	94.187	95.857
27.323^a	32.675^a	50.822^a	94.186^a	95.857^a
3.5	29.124	34.195	51.808	94.718	126.54
29.123^a	34.192^a	51.807^a	94.717^a	126.54^a

r=a/b	量纲一频率 Dimension one frequency
1.0	17.511	25.297	25.297	33.900	46.288
17.509^a	25.292^a	25.292^a	33.893^a	46.285^a
17.474^b	25.231^b	25.231^b	33.797^b	46.265^b
1.5	20.719	27.459	35.436	44.715	47.696
20.718^a	27.455^a	35.433^a	44.712^a	47.694^a
20.664^b	27.367^b	35.360^b	44.598^b	47.626^b
2.0	23.218	29.350	48.774	50.240	60.026
23.217^a	29.346^a	48.772^a	50.239^a	60.024^a
2.5	25.375	31.073	49.814	70.381	80.412
25.374^a	31.096^a	49.812^a	70.381^a	80.411^a
3.0	27.323	32.678	50.824	94.187	95.857
27.323^a	32.675^a	50.822^a	94.186^a	95.857^a
3.5	29.124	34.195	51.808	94.718	126.54
29.123^a	34.192^a	51.807^a	94.717^a	126.54^a

基于改进傅里叶级数的薄板结构自由振动特性研究

PDF下载

吴宝宁 ¹ , 刘放 ¹ , 董蓉 ² , 聂少卿 ¹ , 刘亚飞 ¹

机械强度 | 振动·噪声·监测·诊断 2025,47(6): 66-71

收起

机械强度 | 振动·噪声·监测·诊断 2025, 47(6): 66-71

基于改进傅里叶级数的薄板结构自由振动特性研究

全屏

吴宝宁¹, 刘放¹, 董蓉², 聂少卿¹, 刘亚飞¹

作者信息

^1.西南交通大学机械工程学院，成都　610031

^2.西南交通大学唐山研究院，唐山　063000

吴宝宁，男，2001年生，四川巴中人，硕士研究生；主要研究方向为结构振动与动力学控制；E-mail：2022210418@my.swjtu.edu.cn。

通讯作者:

刘放（通信作者），男，1974年生，四川眉山人，博士，副教授，硕士研究生导师；主要研究方向为智能装备优化设计、动力学控制；E-mail：liufang@swjtu.edu.cn。

Research on free vibration characteristics of thin plate structures based on improved Fourier series

Baoning WU¹, Fang LIU¹, Rong DONG², Shaoqing NIE¹, Yafei LIU¹

Affiliations

^1.School of Mechanical Engineering, Southwest Jiaotong University, Chengdu 610031, China

^2.Tangshan Institute, Southwest Jiaotong University, Tangshan 063000, China

出版时间: 2025-06-15 doi: 10.16579/j.issn.1001.9669.2025.06.008

文章导航

摘要

收起

针对在任意边界条件下矩形薄板的结构振动建模和特性分析问题，提出了一种改进的傅里叶级数法。基于Rayleigh-Ritz法，将薄板振动位移容许函数表示为双傅里叶余弦级数函数和辅助级数函数的线性组合，有效避免了传统傅里叶级数在边界处可能存在的不连续或奇异问题。首先，利用Hamilton能量变分原理建立了薄板振动模型的变分方程，计算得到方程内各项能量表达式并代入位移容许函数。其次，对其中的未知傅里叶系数进行变分求解得到模型的矩阵方程，通过数值计算方法求解矩阵方程得到薄板自由振动频率和特征向量。最后，以经典边界条件和弹性边界条件为典型算例进行了计算分析，并与有限元仿真结果及已有文献对比验证了所提方法的计算高效性、准确性。另外，讨论了薄板长宽比和约束弹簧刚度系数对薄板振动特性的影响。

关键词

改进傅里叶级数 / 弹性边界 / 薄板结构 / Hamilton原理 / Rayleigh-Ritz法

Abstract

收起

Aiming at the problem of structural vibration modeling and characteristic analysis of rectangular sheets under arbitrary boundary conditions, an improved Fourier series method was proposed.Based on the Rayleigh-Ritz method, the allowable function of vibration displacement of thin plates was expressed as a linear combination of double Fourier cosine series function and auxiliary series function, which effectively avoided the possible discontinuities or singularities of the traditional Fourier series at the boundary. Firstly, the variational equation of the sheet vibration model was established by using the Hamilton energy variational principle, and the energy expressions in the equation were calculated and the displacement tolerance function was brought in. Secondly, the variational solution of the unknown Fourier coefficient was carried out to obtain the matrix equation of the model. The matrix equation was solved by numerical calculation method to obtain the free vibration frequency and eigenvector of the thin plate. Finally, the classical boundary conditions and elastic boundary conditions were used as examples to calculate and analyze. The calculation efficiency and accuracy of the proposed method were verified by comparison with the results of finite element simulation and existing literature. Additionally, the influence of the aspect ratio and constrained the spring stiffness coefficient on the vibration characteristics of the thin plate was discussed.

Key words

Improved Fourier series / Elastic boundary / Thin plate structure / Hamilton principle / Rayleigh-Ritz method

引用本文

吴宝宁, 刘放, 董蓉, 聂少卿, 刘亚飞. 基于改进傅里叶级数的薄板结构自由振动特性研究. 机械强度, 2025 , 47 (6) : 66 -71 . DOI: 10.16579/j.issn.1001.9669.2025.06.008

Baoning WU, Fang LIU, Rong DONG, Shaoqing NIE, Yafei LIU. Research on free vibration characteristics of thin plate structures based on improved Fourier series[J]. Journal of Mechanical Strength, 2025 , 47 (6) : 66 -71 . DOI: 10.16579/j.issn.1001.9669.2025.06.008

正文

收起

0　引言

收起

矩形薄板结构广泛应用于现代科学技术的各个领域，如航空航天、船舶、电磁弹射、隧道设备、轨道交通等。薄板的振动不仅会影响自身动力稳定性，还会对周遭相连的机构产生未知的影响。因此，对于薄板结构的振动特性研究尤为重要。国内外学者对此做了大量的研究。LI^[1]619-635引入了一种由三角函数和任意连续函数构成的容许函数对弹性支撑板的模态特性进行了研究。XUE等^[2]针对中厚层复合材料板提出了一种改进的傅里叶级数方法，研究了层合板的动态响应。LI等^[3]254-269通过将位移函数表示为二维傅里叶级数并辅以几个一维傅里叶级数，提出了一种用于弹性约束边界条件矩形板振动分析的方法。杜圆等^[4]70-76改进了傅里叶级数方法来克服传统傅里叶级数在边界处可能存在不连续的问题。REDDY^[5]基于Mindlin剪切变形理论与冯卡门理论，研究了带矩形切口矩形板的大振幅弯曲振动问题。CHO等^[6]使用假设模态法及拉格朗日运动方程对具有不同开口形状的板块固有振动进行了研究。O'BOY等^[7]应用Rayleigh-Ritz法预测矩形板的固有频率，与已有文献的结论进行比较，具有很好的一致性。YUAN等^[8]通过在板间及边界处引入弹簧约束的概念简化了组合板偏转函数的选取。柴玉阳等^[9]采用特征正交多项式表述位移容许函数，利用Rayleigh-Ritz法获得弹性边界约束矩形板的固有频率和振型，并与有限元及试验结果进行对比，验证了该理论方法的正确性和可靠性。AKSU等^[10]基于有限差分法研究了中心开口矩形板的振动特性。王青山等^[11-12]采用能量原理建立了结构的能量泛函，将板的面内振动问题转化为一个标准特征值求解。涂建新等^[13]利用FPK方程法研究了电磁环境中的简支圆板的非线性振动问题。王献忠等^[14-15]基于缩聚传递函数法建立了耦合板的数值求解模型，并通过模态叠加法求解各子结构的振动响应，进而获得耦合在整体坐标系下的振动特性。YANG等^[16]在拉格朗日方程和连续梁理论的基础上对复杂系统的耦合振动进行了分析与计算。上述学者对于经典类型的边界问题进行了大量的研究，少有对弹性支承薄板结构的求解研究。

本文基于Rayleigh-Ritz法构建薄板位移容许函数，并利用Hamilton原理建立了薄板振动方程并化简成矩阵形式，通过求解该矩阵方程即可得到矩形薄板自由振动频率和振型。以数值计算算例说明改进傅里叶级数方法应用于薄板振动特性分析的有效性。另外，对薄板不同长宽比、不同弹簧刚度系数进行参数化研究，以讨论薄板振动特性与各参数之间的关系。

1　理论模型

收起

1.1　薄板模型描述

研究对象如图1所示，薄板边界条件通过位移约束弹簧k和旋转约束弹簧K来描述。k=K=0时，代表当前边界条件为自由边界；k=K=∞时，代表固支边界。在实际计算中，当需要考虑刚度值趋于无限大的状态时，采用一个较大的数值表示，根据文献[3]^260-262取值为5.0×10⁷。如表1所示，通过改变约束弹簧的刚度（设为极大值或极小值），可以模拟各种经典边界条件。表1中，C（Clamped）代表固支；S（Simple）代表简支；F（Free）代表自由边界；E（Elastic）代表弹性边界。

薄板的自由振动微分方程为

（1）

式中，Δ²=∂⁴/∂x⁴+∂⁴/∂x²∂y²+∂⁴/∂y⁴；w(x，y)为弯曲位移函数；ρ为材料密度；h为材料板厚；ω为角频率；D为抗弯刚度，D=Eh³/[12(1-γ²)]，E为材料弹性模量，γ为泊松比。

直接求解式（1）会引入超越方程的求解，其过程十分烦琐。因此，考虑使用Rayleigh-Ritz法构造有限级数形式的近似弯曲位移容许函数，按照边界条件来选取位移容许函数。

1.2　位移函数构建

传统傅里叶级数方法在边界处可能存在不连续或奇异的问题，这是因为传统傅里叶级数实际上可能不会收敛于在边界处的真实位移值^[1]^619-635。本文将以双傅里叶余弦级数函数和辅助级数函数线性组合的形式来构建位移函数，表征为式（2）。辅助函数的引入可以有效克服弹性边界的不连续，并可以保证位移函数在求解域内任意点的3阶、4阶导数均存在。

（2）

式中，p(x，y)为定义在x∈[0，a]，y∈[0，b]上的一组平滑的辅助函数，使得该函数的3阶导数存在并在板上任一点都是连续的。引入辅助函数的目的是消除边界处第1、第3阶导数可能存在的不连续或跳跃，并且在之后的运算过程中辅助函数不能影响傅里叶系数的求解。本文将以三角函数的形式来进行选择，并保证在边界处的补充函数及其2阶导数不全为零，否则会使得K在边界处无效。式（2）中p(x，y)表示为

（3）

其中，基于三角函数的辅助多项式可表示为

（4）

式（2）、式（3）中，A_mn、B_m、C_n为未知傅里叶系数；a、b分别为板的长、宽；λ_m=mπ/a；λ_n=nπ/b；简谐因子e^iωt用以描述薄板挠度随时间的变化；M、N均为傅里叶级数截断项数，取值越高，求得的解越接近真实数值。

1.3　Hamilton能量变分法

对于图1给出的矩形薄板模型，该模型的Hamilton变分方程为

（5）

式中，V为结构总势能；T为结构总动能；W为外力所做功。本文仅研究板的自由振动，外力不做功，W=0。其中总势能包含了板的弯曲应变能V_P，以及边界处的弹性势能V_S，即

（6）

薄板弯曲应变能及边界弹性势能如式（7）、式（8）所示：

（7）

（8）

式中，k_x₀、k_xa为x=0、x=a边界上横向位移约束弹簧刚度值；k_y₀、k_yb为y=0、y=b边界上横向位移约束弹簧刚度值；K_x₀、K_xa为x=0、x=a边界上旋转位移约束弹簧刚度值；K_y₀、K_yb为y=0、y=b边界上旋转位移约束弹簧刚度值。

薄板系统总动能表示为

（9）

将式（6）~式（9）代入到Hamilton变分方程（5）中，对未知傅里叶系数变分可得

（10）

化为矩阵方程：

（11）

式中，K为薄板刚度矩阵，K=K_P+K_S，K_P为薄板应变能刚度矩阵，K_S为薄板边界弹簧势能刚度矩阵；M为薄板质量矩阵；X为未知的傅里叶系数矩阵，X可表示为

（12）

2　数值计算与分析

收起

为验证本文提出方法的精确性和有效性，经数值计算验证，在弹簧刚度达到10⁷量级时，薄板振动频率随着刚度系数的增加而变化的量较小，通过与文献[3]^260-261、文献[4]^72-73中所设基本参数进行比对，弹簧刚度系数无限大时，可以用一个较大的数字5.0×10⁷表示；材料密度ρ=7 850 kg/m³，弹性模量E=2.1×10¹¹ Pa，泊松比γ=0.3。通过式子

计算量纲一频率Ω。同时使用有限元方法进行求解，并进行对比分析。

2.1　截断项数收敛性分析

级数展开式（2）在数值计算中必须被截断，其截断项数的大小对于求解精度有很大的影响，有必要对其进行收敛性分析。选取长宽比为1的矩形板，在C-C-C-C的边界条件下，矩形板各边均固支，板长a=1 m，厚度为h=0.002 m。

表2所示为截断项数依次从5增加到15时矩形薄板的前5阶量纲一频率，并与文献[3]^261-265及有限元仿真结果进行横向对比分析。由表2可知，在截断项数达到14后，算例的薄板量纲一频率已趋于不变，表明本计算方法已收敛，后续将使用截断项数M=N=14来进行计算。

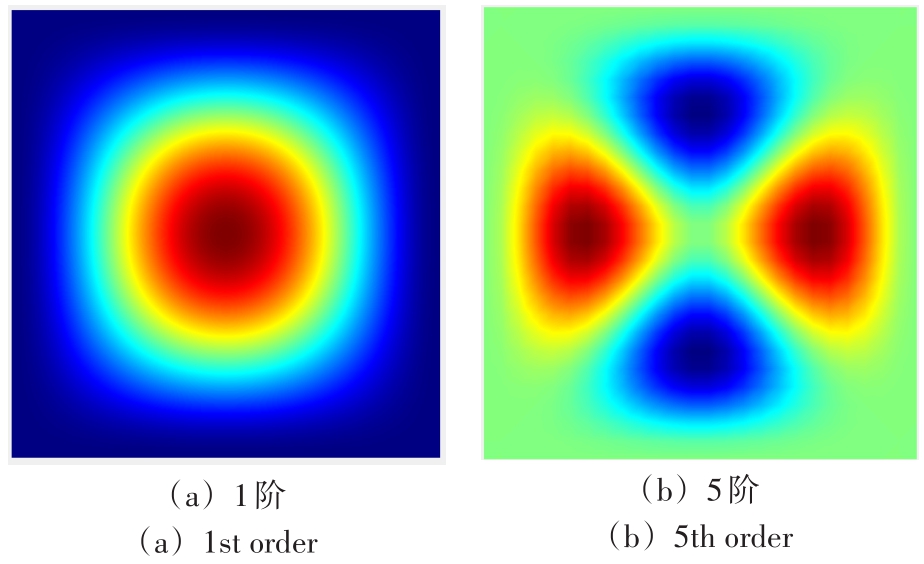

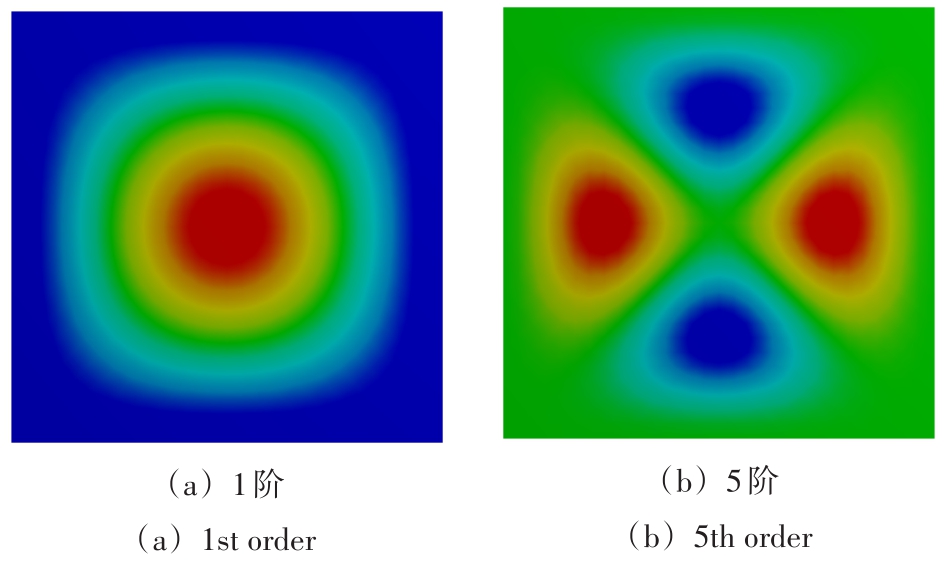

对于表2中截断项数M=N=14的模态频率，将求解到对应的各阶特征向量代入到相应阶次的傅里叶展开系数，并最终代入到式（2）所表示的近似位移函数，即可得到模态振型。将它与有限元模态振型结果进行比对，如图2、图3所示。

2.2　不同长宽比的经典边界条件下薄板振动特性分析

表3所示为薄板振动特性对应薄板在x=0处固支，并在其余边界处自由。表4所示为薄板振动特性对应薄板在x=0固支，在x=a自由，在其余边界简支。通过Rayleigh-Ritz变分法化为矩阵方程并求解特征值即可得到前5阶频率的数值结果。对于具有不同长宽比的薄板进行了对比，如表3、表4所示。数值计算结果表明，在经典边界条件下，矩形薄板量纲一频率随着长宽比的增加而递增。

以上数据表明，数值计算结果数据与仿真结果数据及已有文献数据非常吻合，证明了本文方法的有效性、准确性，且相对于文献[1]^619-635中给出的数据有明显的改进，相对于文献[3]^254-269的改进傅里叶级数方法更为简洁、运算简单。

2.3　不同弹性刚度边界条件下的薄板振动特性分析

对于具有不同刚度的位移约束弹簧，以及旋转约束弹簧进行分析。第1个例子将弹性约束添加到x=a和y=b，横向弹簧的刚度固定在ka³/D=10，旋转约束弹簧将在以下4个不同刚度水平考虑：Ka/D=1、10、100、1 000；第2个例子将弹性约束添加到x=a和y=b，旋转弹簧的刚度固定在Ka/D=10，横向约束弹簧将在以下4个不同刚度水平考虑：ka³/D=1、10、100、1 000。以上算例均采用长宽比为1来计算，相应的振动频率如表5、表6所示。

考虑所有边界均为弹性边界的情况下，对具有不同长宽比的薄板进行数值计算。横向约束弹簧和旋转约束弹簧刚度选择为ka/D=100和Ka/D=1 000，并考虑长宽比a/b从1递增变化到3.5。计算结果表明，在薄板所有边界均为弹性边界的情况下，薄板量纲一频率随着长宽比的增加也持续增加，如表7所示。

3　结论

收起

提出了一种适用于任意边界条件下矩形薄板振动特性分析的一般分析方法。薄板的弯曲位移表示为傅里叶级数与辅助函数的线性组合，利用Hamilton原理求解了薄板振动方程并化简成矩阵形式，求解该矩阵方程即可得到矩形薄板自由振动频率和振型。通过与已有报道的文献以及有限元数值结果进行对比，验证了所提方法的有效性，得到了以下主要结论：

1）经典边界条件下的计算结果与已有文献及有限元解相当吻合，验证了本文所提方法的有效性、准确性。在矩形薄板四边均为经典边界条件的情况下，薄板振动的各阶量纲一频率随着长宽比的增加总体呈现上升趋势。

2）计算结果表明，在经典边界条件和弹性边界条件的组合下，薄板振动的各阶量纲一频率随着弹簧刚度的增加呈现上升趋势，阶数越高，趋势越明显；在完全弹性边界条件下，随着长宽比的增加，薄板频率逐渐增大。

3）本文方法快捷可靠，能对不同尺寸参数、弹性边界条件的薄板结构进行求解。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

W L

.Vibration analysis of rectangular plates with general elastic boundary supports[J].Journal of Sound and Vibration，2004，273（3）：619-635.

[2]

XUE

，LI

，HUANG

，et al. Vibration characteristics analysis of moderately thick laminated composite plates with arbitrary boundary conditions[J]. Materials，2019，12（17）：2829.

[3]

W L

，ZHANG

X F

，DU

J T

，et al. An exact series solution for the transverse vibration of rectangular plates with general elastic boundary supports[J]. Journal of Sound and Vibration，2009，321（1/2）：254-269.

[4]

杜圆，李海超，庞福振，等.任意边界条件下矩形板薄板自由振动特性分析[J].振动与冲击，2019，38（19）：70-76.

Yuan

，LI

Haichao

，PANG

Fuzhen

，et al. Free vibration characteristics of rectangular thin plates under arbitrary boundary conditions[J]. Journal of Vibration and Shock，2019，38（19）：70-76.（In Chinese）

[5]

REDDY

J N

.Large amplitude flexural vibration of layered composite plates with cutouts[J].Journal of Sound and Vibration，1982，83（1）：1-10.

[6]

CHO

D S

，VLADIMIR

，CHOI

T M

. Approximate natural vibration analysis of rectangular plates with openings using assumed mode method[J]. International Journal of Naval Architecture and Ocean Engineering，2013，5（3）：478-491.

[7]

O’BOY

D J

，KRYLOV

V V

. Vibration of a rectangular plate with a central power-law profiled groove by the Rayleigh-Ritz method[J]. Applied Acoustics，2016，104：24-32.

[8]

YUAN

，DICKINSON

S M

. The flexural vibration of rectangular plate systems approached by using artificial springs in the Rayleigh-Ritz method[J].Journal of Sound and Vibration，1992，159（1）：39-55.

[9]

柴玉阳，杜绍君，李凤明.弹性边界约束矩形板的振动特性分析：理论、有限元和实验[J].振动工程学报，2022，35（3）：577-584.

CHAI

Yuyang

，DU

Shaojun

，LI

Fengming

.Vibration properties of rectangular plates with elastic boundary constraints：theory，finite element and experiments[J].Journal of Vibration Engineering，2022，35（3）：577-584.（In Chinese）

[10]

AKSU

，ALI

. Determination of dynamic characteristics of rectangular plates with cutouts using a finite difference formulation[J]. Journal of Sound and Vibration，1976，44（1）：147-158.

[11]

王青山，史冬岩，罗祥程.任意边界条件下矩形板的面内自由振动特性[J].华南理工大学学报（自然科学版），2015，43（6）：127-134.

WANG

Qingshan

，SHI

Dongyan

，LUO

Xiangcheng

. In-plane free vibration of rectangular plates in arbitrary boundary conditions[J].Journal of South China University of Technology（Natural Science Edition），2015，43（6）：127-134.（In Chinese）

[12]

J J

，CHENG

C J

. Differential quadrature method for nonlinear vibration of orthotropic plates with finite deformation and transverse shear effect[J]. Journal of Sound and Vibration，2005，281（1/2）：295-309.

[13]

涂建新，王知人，李玉珍，等.简支圆板在磁场中的非线性随机振动[J].机械强度，2014，36（4）：504-509.

Jianxin

，WANG

Zhiren

，LI

Yuzhen

，et al. Nonlinear random vibration of a current carrying circular plate in a magnetic field[J]. Journal of Mechanical Strength，2014，36（4）：504-509.（In Chinese）

[14]

王献忠，巴明飞，陈立，等.基于缩聚传递函数的耦合板振动特性研究[J].华中科技大学学报（自然科学版），2023，51（10）：25-30.

WANG

Xianzhong

，BA

Mingfei

，CHEN

，et al. Research on vibration characteristics of coupling plate based on condensed transfer function[J].Journal of Huazhong University of Science and Technology（Natural Science Edition），2023，51（10）：25-30.（In Chinese）

[15]

吕书锋，李宏洁，张伟，等.金属/陶瓷功能梯度悬臂板的振动抑制研究[J].振动与冲击，2022，41（20）：185-194.

LÜ

Shufeng

，LI

Hongjie

，ZHANG

Wei

，et al. Vibration suppression of a cermet functional gradient cantilevered plate[J].Journal of Vibration and Shock，2022，41（20）：185-194.（In Chinese）

[16]

YANG

L H

，MAO

，CHEN

X F

，et al. Dynamic coupling vibration of rotating shaft-disc-blade system：modeling，mechanism analysis and numerical study[J]. Mechanism and Machine Theory，2022，167：104542.

2025年第47卷第6期

PDF下载

引用本文

BibTeX

文章信息

doi: 10.16579/j.issn.1001.9669.2025.06.008

接收时间：2023-09-26
首发时间：2026-03-18
出版时间：2025-06-15

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-09-26

基金

作者信息

^1.西南交通大学机械工程学院，成都　610031

^2.西南交通大学唐山研究院，唐山　063000

通讯作者:

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/jxqd/CN/10.16579/j.issn.1001.9669.2025.06.008

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

边界条件 Boundary condition	C	S	F	E
k/（N/m）	5×10⁷	5×10⁷	0	0~5×10⁷
K/（N∙m/rad）	5×10⁷	0	0	0~5×10⁷

边界条件
Boundary condition

k/（N/m）

5×10⁷

0~5×10⁷

K/（N∙m/rad）

5×10⁷

0~5×10⁷

M=N	量纲一频率 Dimension one frequency
5	36.273	74.161	74.161	109.73	135.37
6	36.085	73.999	73.999	109.73	132.84
8	36.023	73.618	73.618	108.79	132.05
10	35.996	73.473	73.473	108.42	131.73
12	35.988	73.407	73.407	108.28	131.57
13	35.986	73.399	73.399	108.22	131.56
14	35.985	73.394	73.394	108.21	131.56
15	35.985	73.394	73.394	108.21	131.56
FEM	35.985	73.392	73.392	108.21	131.58
参考文献 Reference	35.985	73.393	73.393	108.21	131.58

M=N

量纲一频率 Dimension one frequency

36.273

74.161

109.73

135.37

36.085

73.999

109.73

132.84

36.023

73.618

108.79

132.05

35.996

73.473

108.42

131.73

35.988

73.407

108.28

131.57

35.986

73.399

108.22

131.56

35.985

73.394

108.21

131.56

35.985

73.394

108.21

131.56

FEM

35.985

73.392

108.21

131.58

参考文献
Reference

35.985

73.393

108.21

131.58

r=a/b	量纲一频率 Dimension one frequency
1.0	3.472	8.512	21.289	27.205	30.978
3.470^a	8.504^a	21.279^a	27.201^a	30.948^a
3.471^b	8.506^b	21.283^b	27.199^b	30.953^b
1.5	3.456	11.673	21.477	39.371	53.568
3.453^a	11.654^a	21.283^a	39.319^a	53.544^a
2.0	3.443	14.840	21.448	48.249	60.195
3.439^a	14.800^a	21.430^a	48.171^a	60.143^a
2.5	3.432	18.033	21.413	57.322	60.173
3.427^a	17.960^a	21.392^a	57.209^a	60.115^a

r=a/b

量纲一频率 Dimension one frequency

1.0

3.472

8.512

21.289

27.205

30.978

3.470^a

8.504^a

21.279^a

27.201^a

30.948^a

3.471^b

8.506^b

21.283^b

27.199^b

30.953^b

1.5

3.456

11.673

21.477

39.371

53.568

3.453^a

11.654^a

21.283^a

39.319^a

53.544^a

2.0

3.443

14.840

21.448

48.249

60.195

3.439^a

14.800^a

21.430^a

48.171^a

60.143^a

2.5

3.432

18.033

21.413

57.322

60.173

3.427^a

17.960^a

21.392^a

57.209^a

60.115^a

r=a/b	量纲一频率 Dimension one frequency
1.0	16.810	31.171	52.449	64.114	67.661
16.785^a	31.115^a	51.392^a	64.016^a	67.549^a
16.791^b	31.112^b	51.402^b	64.021^b	67.551^b
1.5	18.514	50.551	53.570	89.015	107.92
18.463^a	50.409^a	53.453^a	88.682^a	107.65^a
2.0	20.658	56.422	77.509	111.02	117.49
20.577^a	56.265^a	77.316^a	110.69^a	117.24^a
2.5	23.108	59.867	112.08	114.72	153.29
22.997^a	59.705^a	111.90^a	114.54^a	153.06^a

r=a/b

量纲一频率 Dimension one frequency

1.0

16.810

31.171

52.449

64.114

67.661

16.785^a

31.115^a

51.392^a

64.016^a

67.549^a

16.791^b

31.112^b

51.402^b

64.021^b

67.551^b

1.5

18.514

50.551

53.570

89.015

107.92

18.463^a

50.409^a

53.453^a

88.682^a

107.65^a

2.0

20.658

56.422

77.509

111.02

117.49

20.577^a

56.265^a

77.316^a

110.69^a

117.24^a

2.5

23.108

59.867

112.08

114.72

153.29

22.997^a

59.705^a

111.90^a

114.54^a

153.06^a

Ka/D	量纲一频率 Dimension one frequency
1	7.537	11.717	24.322	29.457	33.076
7.534^a	11.708^a	24.300^a	29.445^a	33.029^a
7.522^b	11.693^b	24.287^b	29.431^b	33.015^b
10	7.813	12.326	28.431	32.729	35.967
7.810^a	12.317^a	28.408^a	32.720^a	35.924^a
100	7.902	12.604	30.239	34.546	37.611
7.899^a	12.597^a	30.218^a	34.537^a	37.574^a
1 000	7.912	12.642	30.483	34.810	37.859
7.910^a	12.635^a	30.463^a	34.801^a	37.825^a

Ka/D

量纲一频率 Dimension one frequency

7.537

11.717

24.322

29.457

33.076

7.534^a

11.708^a

24.300^a

29.445^a

33.029^a

7.522^b

11.693^b

24.287^b

29.431^b

33.015^b

7.813

12.326

28.431

32.729

35.967

7.810^a

12.317^a

28.408^a

32.720^a

35.924^a

100

7.902

12.604

30.239

34.546

37.611

7.899^a

12.597^a

30.218^a

34.537^a

37.574^a

1 000

7.912

12.642

30.483

34.810

37.859

7.910^a

12.635^a

30.463^a

34.801^a

37.825^a

ka³/D	量纲一频率 Dimension one frequency
1	5.552	10.525	27.834	32.011	35.335
5.534^a	10.498^a	27.802^a	31.988^a	35.312^a
10	7.814	12.326	28.432	32.729	35.967
7.796^a	12.308^a	28.404^a	32.705^a	35.945^a
100	15.042	21.823	33.835	39.140	41.913
15.031^a	21.812^a	33.813^a	39.119^a	41.897^a
1 000	20.222	32.762	51.295	60.085	63.138
20.215^a	32.750^a	51.272^a	60.068^a	63.122^a

ka³/D

量纲一频率 Dimension one frequency

5.552

10.525

27.834

32.011

35.335

5.534^a

10.498^a

27.802^a

31.988^a

35.312^a

7.814

12.326

28.432

32.729

35.967

7.796^a

12.308^a

28.404^a

32.705^a

35.945^a

100

15.042

21.823

33.835

39.140

41.913

15.031^a

21.812^a

33.813^a

39.119^a

41.897^a

1 000

20.222

32.762

51.295

60.085

63.138

20.215^a

32.750^a

51.272^a

60.068^a

63.122^a

r=a/b	量纲一频率 Dimension one frequency
1.0	17.511	25.297	25.297	33.900	46.288
17.509^a	25.292^a	25.292^a	33.893^a	46.285^a
17.474^b	25.231^b	25.231^b	33.797^b	46.265^b
1.5	20.719	27.459	35.436	44.715	47.696
20.718^a	27.455^a	35.433^a	44.712^a	47.694^a
20.664^b	27.367^b	35.360^b	44.598^b	47.626^b
2.0	23.218	29.350	48.774	50.240	60.026
23.217^a	29.346^a	48.772^a	50.239^a	60.024^a
2.5	25.375	31.073	49.814	70.381	80.412
25.374^a	31.096^a	49.812^a	70.381^a	80.411^a
3.0	27.323	32.678	50.824	94.187	95.857
27.323^a	32.675^a	50.822^a	94.186^a	95.857^a
3.5	29.124	34.195	51.808	94.718	126.54
29.123^a	34.192^a	51.807^a	94.717^a	126.54^a

r=a/b

量纲一频率 Dimension one frequency

1.0

17.511

25.297

33.900

46.288

17.509^a

25.292^a

33.893^a

46.285^a

17.474^b

25.231^b

33.797^b

46.265^b

1.5

20.719

27.459

35.436

44.715

47.696

20.718^a

27.455^a

35.433^a

44.712^a

47.694^a

20.664^b

27.367^b

35.360^b

44.598^b

47.626^b

2.0

23.218

29.350

48.774

50.240

60.026

23.217^a

29.346^a

48.772^a

50.239^a

60.024^a

2.5

25.375

31.073

49.814

70.381

80.412

25.374^a

31.096^a

49.812^a

70.381^a

80.411^a

3.0

27.323

32.678

50.824

94.187

95.857

27.323^a

32.675^a

50.822^a

94.186^a

95.857^a

3.5

29.124

34.195

51.808

94.718

126.54

29.123^a

34.192^a

51.807^a

94.717^a

126.54^a
