海岸波浪多次破碎波能耗散模型

PDF下载

闫圣 ¹ , 邹志利 ¹^,^*

海洋学报 | 物理海洋、海洋气象、海洋物理 2020,42(9): 30-37

收起

海洋学报 | 物理海洋、海洋气象、海洋物理 2020, 42(9): 30-37

海岸波浪多次破碎波能耗散模型

全屏

闫圣¹, 邹志利¹^,^*

作者信息

¹ 大连理工大学海岸和近海工程国家重点实验室，辽宁大连 116024

闫圣(1987－)，男，辽宁省营口市人，博士生，主要从事海岸水动力学研究。E-mail：yansheng11106082@mail.dlut.edu.cn

通讯作者:

^*邹志利(1957－)，男，教授，主要从事海岸水动力和海岸动力地貌研究。E-mail：zlzou@dlut.edu.cn

A new model of wave energy dissipation for multiple wave breaking on very mild beach

Sheng Yan¹, Zhili Zou¹^,^*

Affiliations

¹ State Key Laboratory of Coastal and Offshore Engineering, Dalian University of Technology, Dalian 116024, China

出版时间: 2020-09-25 doi: 10.3969/j.issn.0253-4193.2020.09.004

文章导航

摘要

收起

在坡度很缓(接近或小于1∶100)的海岸，波浪在向海岸传播的过程中，可能经历多次破碎，而在两次波浪破碎之间将伴随着波浪恢复(波浪恢复到不破碎状态)。在现有海岸波高计算模型中，波浪破碎是通过波能耗散来模拟的，但所采用的波能耗散模型都不能自动考虑波浪出现多次破碎的过程，特别精确模拟这一过程中出现的波浪恢复。本文提出了解决这一问题的新的波能耗散模型，模型的建立是通过在Dally模型中重新建立稳定波能、饱和波高水深比和波能耗散系数，并引入了波浪恢复的判断条件实现的。该模型的波能耗散在波浪恢复区的值很小故能描述波浪恢复区的波浪运动。与实验结果的对比表明，新模型可以适合缓坡情况波浪多次破碎的波高模拟，而且对不同坡度的平坡和沙坝海岸(1∶100～1∶10)的破碎波模拟都可以给出与实验结果符合的结果，并且可以自动识别多次波浪破碎的存在和波浪恢复的发生。

关键词

波浪恢复 / 波浪破碎 / 波能耗散 / 缓坡海岸 / 沙坝海岸

Abstract

收起

On a coastal beach of very mild slope (close to or less than 1∶100), the multiple wave breaking may occur when waves propagate to the coast, companied by the wave recovery process between two breaking. In the current models for calculation of wave height, the wave breaking is usually simulated by the wave energy dissipation. But the establishment of energy dissipation describing wave breaking effect in these models did not automatically take the multiple wave breakings into account, and especially did not accurately simulate the wave recovery in this process. The present study presents a new model of the wave energy dissipation which can overcome this problem. The model is established by re-determining the stable wave energy, the saturated wave height-depth ratio and the dissipation coefficient and by introducing the judgment condition for the occurrence of wave recovery. The model has a very small value of the energy dissipation over wave recovery region and can properly describe the wave motion in wave recovery process. Comparison with measured wave heights shows that the model can give the wave heights on the plane and barred beaches of various bottom slopes (1∶10 to 1∶100), which agree well with the measurement, especially the multiple wave breaking and wave recovery process can be recognized automatically in the numerical simulations.

Key words

wave recovery / wave breaking / wave energy dissipation / mild plane beach / barred beach

引用本文

闫圣, 邹志利. 海岸波浪多次破碎波能耗散模型. 海洋学报, 2020 , 42 (9) : 30 -37 . DOI: 10.3969/j.issn.0253-4193.2020.09.004

Sheng Yan, Zhili Zou. A new model of wave energy dissipation for multiple wave breaking on very mild beach[J]. Haiyang Xuebao, 2020 , 42 (9) : 30 -37 . DOI: 10.3969/j.issn.0253-4193.2020.09.004

正文

收起

1 引言

收起

海岸波浪在近岸处由于水深变浅会发生破碎，在缓坡海岸波浪还可能发生多次破碎。如在淤泥质海岸，海底坡度通常很小，可从1∶100到1∶1000或者更缓，所以极易发生波浪多次破碎。波浪破碎会将波浪运动的动量转化给水流，引起沿岸流和裂流等海岸环流运动。无论是破碎波浪还是海岸环流对海岸地形的形成和演化都具有重要意义：波浪破碎会引起泥沙悬浮和输移；海岸环流会产生不同于潮流的泥沙输移。由于这样的原因，海岸破碎波计算模型的研究一直是海岸水动力研究中的重要课题^[1-5]。

目前，对海岸波浪波高的计算经常采用的是波能流方程，该方程是通过在波能守恒方程中加入表达波浪破碎影响的波能耗散项来建立的。现有的波能耗散项的表达存在两种类型：一是将波能耗散等价于溃坝时的水跃能量耗散^{[1, 3]}；二是设波能耗散正比于波能和稳定波能之差^{[2, 6]}（稳定波能对应于具有常数波高的破碎波，一般仅存在于水深为常数的情况）。这些模型的不足之处是都不能考虑缓坡海岸上的波浪多次破碎及波浪恢复过程。前者模型显然无法考虑波浪恢复情况，因为该模型成立的前提是波浪已经破碎；但后者模型中隐含了波浪可以不破碎的情况，即波能和稳定波能之差为0或者值很小的情况，但这一情况实际上并不能发生，因为稳定波能仅在常数水深存在，而海岸水底总是存在坡度的。所以，为了使现有模型能够考虑多次波浪破碎和波浪恢复，需要对现有波能耗散模型进行修正，本文拟基于上述第二类模型（Dally模型^[2]）给出新的波能耗散模型。

本文首先从包含波浪恢复的需要出发，给出了Dally波能耗散模型中稳定波能和波能耗散系数的重新确定方法；然后以此为基础建立了新的波能耗散表达式和波浪破碎过程中波浪恢复的判断条件；最后进行了模型对比验证，将新模型计算的波高与平面斜坡海岸和沙坝海岸的破碎波波高实验结果进行了对比，同时与其他模型的计算结果进行了对比。

2 波能耗散表达式的建立

收起

对于海岸和波浪在沿岸方向都是均匀的情况下，Dally模型^[2]的波能方程具有如下表达式（对应在x轴指向离岸方向的坐标系）：

(1) $\frac{\partial }{{\partial x}}({E_w}{c_g}\cos\theta ) = {D_w},$

(2) ${D_w} = \frac{{{K_b}}}{h}{c_g}({E_w} - {E_r}),$

式中，${E_w} = \rho g{H^2}/8$为当地波能，H 为波高，$\rho$和$g$分别是流体密度和重力加速度；${E_r} = \rho gH_r^2/8$为稳定波能(或者参考波能）；${D_w}$是波能耗散；$h$是当地水深；$\theta $和c_g分别是波浪相对海岸法线的波向角和群速（前者对平直岸线可采用波浪折射的Snell定律$\sin \theta /c $=常数来计算）；K_b是波能耗散系数；${H_r} = {\gamma _r}(h + \bar \eta )$，${\gamma _r}$是稳定波能对应的波高水深比，$\bar \eta $是平均水面升高（波浪增减水）。在不同的模型中K_b和${\gamma _r}$的确定是不同的，Dally等^[2]对不同水底坡度分别给出两物理量的值（对于坡度1∶80～1∶30，${\gamma _r} = 0.350 $～0.475、${K_b} = 0.100 $～0.275）；Tajima和Madsen^[6]通过先给定常数水深情况${\gamma _r}$，即${\gamma _r} = 0.28$，然后通过引入饱和破碎波状态（波高水深比$\gamma = {\gamma _s}$时$\partial \gamma /\partial x = 0$）来确定K_b，这样做的优点是：所得到的K_b具有解析表达式，即可以得到K_b对水底坡度的解析关系，即

(3) ${K_b} = \frac{{20\gamma _s^2}}{{(8 + 3\gamma _s^2)}}\frac{{\tan \alpha }}{{\gamma _s^2 - \gamma _r^2}}.$

在这一模型中，饱和破碎波状态的引入是关键，这一状态的特征是波高水深比$\gamma = H/(h + \bar \eta )$为常数。Tajima和Madsen^[6]通过实验确定的这一常数值为${\gamma _s} = {\gamma _r} + 4\tan \alpha $，$\tan \alpha $为水底坡度。在以上模型中，${\gamma _r}$和${\gamma _s}$都是对应于饱和的破碎状态：前者对应于平底情况，后者对应于斜坡情况（本文将保留这两个参数，但将给出不同的表达式）。

本文中新模型的建立主要以Tajima和Madsen^[6]的波能耗散公式为基础，但所采用的推导思路与这一模型是不同的，Tajima和Madsen^[6]是先给定E_r，然后确定K_b，而本文是先给定K_b，然后确定E_r。K_b的给定是基于事先假设（以计算波高与实验波高相符合为标准），而E_r的确定是基于使波能耗散D_w在波浪恢复区为0或者具有很小值的假定。这一推导思路的优点是它可以克服Tajima和Madsen模型只能包含$\gamma > {\gamma _s}$的非饱和状态和$\gamma = {\gamma _s}$的饱和状态，而不能包含波浪恢复状态的缺点。在后一状态中，波浪不再破碎，对应的波能耗散趋近于0：${D_w} \to 0$。本文从有关实验结果^[7-8]（对应的海岸坡度为1∶100）和Ruessink等^[9]在美国北卡罗来纳州的Duck海岸（含沙坝）的现场观测发现，这一波浪状态对应的波高接近常数，基于这一观察，新模型克服上述缺点的方式是：首先将波浪恢复区域${D_w} = 0$作为D_w的最小值引入到D_w的表达式确定中，然后放宽这一条件，来克服这一条件仅能在平底情况实现的问题，即令在波浪恢复区域D_w不是等于0，而是具有很小的值（${D_w} \to 0$），这样可以考虑水底坡度引起的波浪变浅作用。实现这一目标需要重新定义稳定波能${E_r}$或者${\gamma _r}$（仍然定义${E_r} = \rho gH_r^2/8$）。为此，在D_w的表达式（2）引入条件：在$\gamma \to \gamma _r^*$时，${D_w} \to 0$。从而得到新的稳定波能${E_r}$的表达式为${E_r} = \rho g\gamma {_r^{*2}}{h^2}/8$，即在${E_r}$的表达式中将${\gamma _r}$替换为$\gamma _r^*$。显然，这一改变会使D_w的表达式中${E_w} - {E_r}$的值在$\gamma \to \gamma _r^*$时是趋于0的，这也表明$\gamma = \gamma _r^*$时波浪恢复开始发生，所以本模型选取$\gamma = \gamma _r^*$作为波浪恢复的判断条件。这里$\gamma _r^*$是一个需要由实验确定的量，本文的结果为

(4) $\gamma _r^* = 0.28 + 4\tan \alpha .$

以上${E_r}$表达式的改变意味着需要重新确定K_b的表达式，因为以上处理使得E_r的值增大了，从而使E_w−E_r的值减小了，这样为了保持D_w的值（基本）不变，K_b的值就需要相应的增大。这里通过将K_b表达式乘以因子$1 + 20\tan \alpha $来实现，该因子的适用性可以由波高的计算结果与实验结果符合得到验证。乘以因子后，再令$\gamma \to \gamma _r^*$（对应上面确定${E_r}$的条件），则可得K_b的新的表达式为

(5) ${K_b} = (1 + 20\tan \alpha )\mathop {\lim }\limits_{{\gamma _r} \to \gamma _r^*} \left( \frac{5}{2}\frac{{\gamma _s^2}}{{8{\gamma _r} + 16\tan \alpha }}\right) \approx \frac{5}{{16}}(1 + 20\tan \alpha )\gamma _r^*.$

以上推导的目的是想通过令波能耗散为0（${D_w} \to 0$）来建立波浪恢复区（起始点在$\gamma = \gamma _r^*$处），但当考虑海岸实际为变水深（坡度为$\tan \alpha $），则在波浪恢复区波能耗散不能为0，而应当为一小量，因为如上所述，实验测得的波浪恢复区的波高近似为常数，要实现这一点就需要一定的波能耗散来抵消水深减小引起的波高增大（即波浪变浅作用），这可以从方程（1）的以下形式看出（考虑$\theta = 0$波浪正向入射的情况）：

(6) $\frac{{\partial {E_w}}}{{\partial x}} + \frac{1}{{{c_g}}}\frac{{\partial {c_g}}}{{\partial x}}{E_w} = \frac{{{D_w}}}{{{c_g}}}.$

由于波浪恢复区波高近似为常数，有$\partial {E_w}/\partial x = 0$，所以在该区域有${D_w} = ({E_w}/{c_g})\partial {c_g}/\partial x$，即D_w在波浪恢复区不为0，而保持为一有限值，这样就可以实现克服斜坡上波高随着水深变浅而出现的增大。物理上，该波能耗散的来源可以认为是波浪破碎区产生的湍流扩散到波浪恢复区所形成。这样，为了实现这一非零D_w，需要将上面引入的稳定波能${E_r} = \rho g\gamma {_r^{*2}}{h^2}/8$进行适当减小，以使得在$\gamma \to \gamma _r^*$时满足${D_w} > 0$。

为此，可在以上${E_r}$的表达式中将$\gamma _r^*$乘以一个小于1的因子${\varGamma _s}$，即

(7) ${E_r} = \frac{1}{8}\rho g{({\varGamma _s}\gamma _r^*)^2}{h^2}.$

如上所述，该因子的作用是使D_w能够抵消波浪变浅作用影响，所以这里将其称为变浅作用因子。对海底为平面斜坡情况，该因子是存在解析表达式的，这可从将D_w表达式（2）代入到方程（6）后看出。下面分两种情况给出结果：

（1）在波浪恢复区，由于在波浪恢复区波高近似为常数，有${\rm{d}}{E_w}/{\rm{d}}x = 0$。另外，E_r可表达为${E_r} = $$(h/{h_{\gamma = \gamma _r^*}})\varGamma _s^2{E_w}$（应用${H_s} = \gamma _r^*{h_{\gamma = \gamma _r^*}}$，${h_{\gamma = \gamma _r^*}}$为$\gamma = \gamma _r^*$处水深）。将这些结果代入方程（6），并利用$(1/{c_g})\partial {c_g}/\partial x \approx \tan \alpha /2h$（取${c_g} \approx \sqrt {gh} $和$\partial h/\partial x = \tan \alpha $），则可得到${\varGamma _s}$在波浪恢复区的解析表达式为${\varGamma _s} = ({h_{\gamma = \gamma _r^*}}/h)\sqrt {1 - \tan \alpha /(2{K_b})} $。

（2）在波浪破碎区，对波浪恢复区以外的波浪破碎区也同样可以引入因子${\varGamma _s}$，即E_r的表达式（7）仍然成立，因为在这些区域同样存在波浪变浅作用。除这一含义外，${\varGamma _s}$的引入还具有另一个物理意义，即其对应于饱和波高水深比$\gamma _s^{}$的新值，即

(8) ${\gamma _s} = 0.257 + 6\tan \alpha .$

鉴于$\gamma _s^{}$代表波高水深比随水深变小的极限值，并且在以上推导中已经将$\gamma _r^{}$用$\gamma _r^*$代替，所以$\gamma _s^{}$的值相应的要有所改变，即需要用以上式（8）新值取代Tajima和Madsen^[6]的饱和波高水深比$\gamma _s^{}$。以上$\gamma _s^{}$的引入使得波浪破碎区内${\varGamma _s}$的表达式可以确定，即将$\gamma = \gamma _s^{}$饱和破碎波处${E_w} = \rho g\gamma _s^2h_{}^2/8$和$\partial\gamma / \partial x =0$作为方程（6）的边界条件来得到式（7）所含的常数的${\varGamma _s}$的表达式。利用这些条件，有$\partial {E_w}/\partial x = \rho g\gamma _s^2h{\rm{(}}\partial h/$$\partial x)/4= 2{E_w}\tan \alpha /h$（$\partial h/\partial x = \tan \alpha $），再利用上面引入的结果$(1/{c_g})\partial {c_g}/\partial x \approx \tan \alpha /2h$，将式（2）代入方程（6）即可得到${\varGamma _s}=(\gamma_s/\gamma_r^*)\sqrt{1-5\tan\alpha /(2K_b) }$。

合并以上两个区域的结果可得${\varGamma _s}$表达式为

(9) ${\varGamma _s} = \left\{ {\begin{array}{*{20}{c}}{\dfrac{{{\gamma _s}}}{{\gamma _r^*}}\sqrt {1 - \dfrac{{5\tan \alpha }}{{2{K_b}}}} ,\;\;\;\;\;\;{\text{波浪破碎区}}{\rm{ }}}\\{\dfrac{{{h_{\gamma = \gamma _r^*}}}}{h}\sqrt {1 - \dfrac{{\tan \alpha }}{{2{K_b}}}} ,\;\;\;\;\;\;{\text{波浪恢复区}}}\end{array}} \right.$

式中，在波浪破碎区，对一般水底坡度$\tan \alpha $=1∶10～1∶100，${\varGamma _s}$的值接近于1，范围为0.86～0.92；在波浪恢复区，${\varGamma _s}$依赖于水深（与水深成反比）。

应用以上公式时需要确定波浪恢复区所在范围。恢复区的起点可由上面推导的第一步骤所采用的条件$\gamma \to \gamma _r^*$时${D_w} \to 0$来确定，即恢复区发生的条件为$\gamma = \gamma _r^*$（$\gamma $由$\gamma = H/(h + \bar \eta )$计算，$H$由方程（1）计算）。从这一点开始，波浪破碎停止，波高不再衰减，而是近似保持常数。但随着水深的变浅，这一波高将会超过波浪破碎的临界波高${H_b} = {\gamma _b}h$，将发生再一次的破碎，这标志着波浪恢复区的结束，因而波浪恢复区结束的判断的条件是：$\gamma = {\gamma _b}$。由此可确定恢复区的宽度：

(10) $\Delta x = \left(\frac{{{H_s}}}{{\gamma _r^*}} - \frac{{{H_s}}}{{{\gamma _{b2}}}}\right)\frac{1}{{\tan\alpha }} = \frac{{({\gamma _{b2}} - \gamma _r^*){H_s}}}{{{\gamma _{b2}}\gamma _r^*\tan \alpha }},$

式中，$\gamma _{b2} $是波浪第二次破碎时的波浪破碎指标，而波浪破碎指标${\gamma _b}$可采用下式计算^[6]，即

(11) $\begin{split} {\gamma _b} =& \frac{{\tanh {k_b}{h_b}}}{{{k_b}{h_b}}}\Bigg\{1.07 - 0.59\exp \left( - 8.6\frac{{{h_b}}}{{{L_0}}}\right) +\\& 2.59\tan\alpha \exp \left[ - 15.1{\left(\frac{{{h_b}}}{{{L_0}}}\right)^{1.5}}\right]\Bigg\},\end{split}$

式中，${h_b}$是波浪开始破碎处的水深；${k_b}$是水深${h_b}$处的波数；${L_0}$是深水波长。对第一次波浪破碎也可以采用该判据。由式（10）可见，水底坡度越缓（$\tan \alpha $越小），波浪恢复区越长，如对模型实验情况，$\tan \alpha = $1∶100和${H_s} = $0.02 m，则$\Delta x \approx $2 m。

以上所建立的波浪恢复区仅存在于规则波情况，对不规则波，在统计意义上说是不存在这样的区域的，因为不规则波波列包含不规则出现的大波和小波，大波形成的波浪恢复区会被小波的波浪破碎区所覆盖，因而对一固定空间点不可能总是保持为波浪恢复状态，所以稳定的波浪恢复区是不存在的。

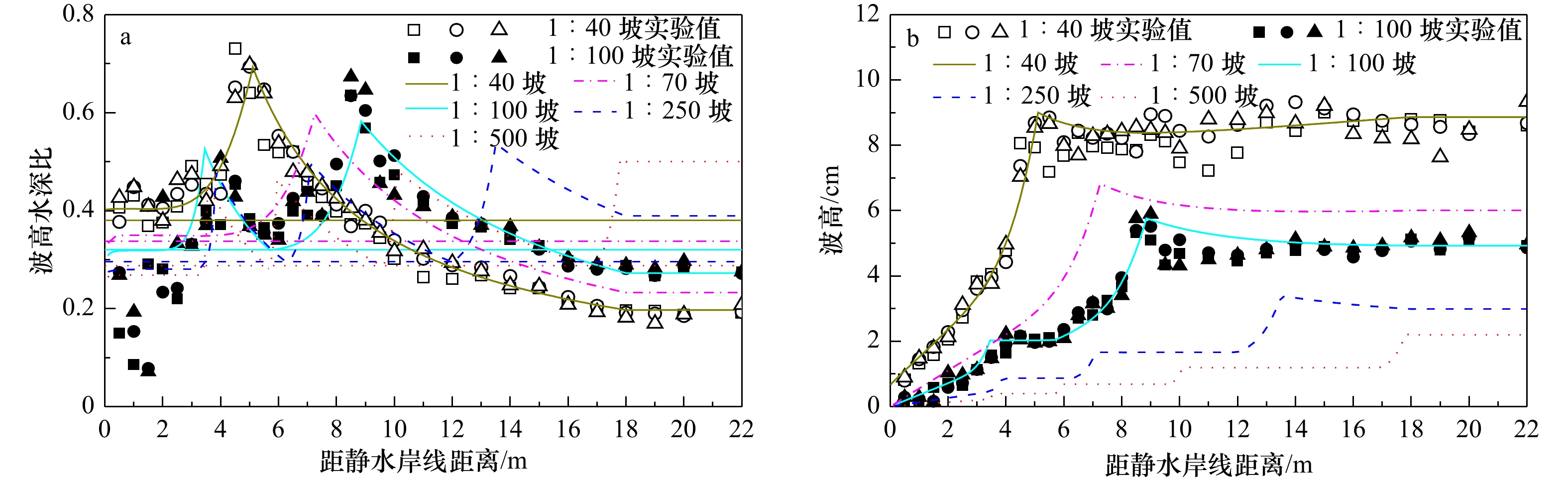

为了进一步对上述模型建立的物理原理进行直观的解释，图1给出了平坡海岸对应不同水底坡度（1∶40、1∶70、1∶100、1∶250、1∶500）的波高变化和对应的波高水深比，图中波高为通过以下公式将计算所得波高H转化为包括非线性影响的波高${H^*} = [1.0 + {d_1}\exp ( - {d_2}h/{L_0})]H$，式中${d_1}$和${d_2}$的表达式见文献[6]。由波高变化结果可见，对坡度1∶40和1∶70，波浪仅发生了一次破碎，而对坡度1∶100发生了两次破碎，对坡度1∶250和1∶500发生了3次和4次破碎。其中，波浪发生两次和多次破碎可由波高计算结果出现波高衰减的结束并且转化为近似常数的变化来看出。为了说明这些波浪破碎状态的正确性，对坡度1∶40和1∶100还给出了对应的实验结果。实验结果中的1∶100坡度波浪发生了两次破碎，而坡度1∶40波浪仅有一次破碎，这与计算完全符合，说明计算结果是可靠的，也说明本文所建立的波能耗散模型的合理性。为了此目的，图中还给出了对应不同水底坡度的$\gamma = \gamma _r^*$的水平线，由这些直线可以看出本文模型的波浪恢复区判断条件$\gamma = \gamma _r^*$的适用性。因为图中仅在波浪发生两次及多次破碎情况（坡度1∶100、1∶250、1∶500），计算的$\gamma $曲线（由$\gamma = H/ (h + \bar \eta )$计算得到）才在波浪恢复区与这些直线重合，即符合了条件$\gamma = \gamma _r^*$，而在波浪仅发生一次破碎的情况（坡度1∶40、1∶70），计算的$\gamma $曲线始终高于直线$\gamma = \gamma _r^*$，不与其重合，所以不符合条件$\gamma = \gamma _r^*$。这说明了用$\gamma = \gamma _r^*$作为判断波浪恢复发生的条件是适合的。图中波浪恢复状态的结束可由图中波高重新开始衰减看出。在图中，坡度1∶500情况出现了多个恢复区，而且恢复区离海岸线越近，其宽度越小。这一特征可从式(10)看出：离海岸线越近，${H_s}$越小，因而$\Delta x$越小。由图1也可以看出，$\gamma $值随着离岸线距离的变小而趋近一常数，这一状态即是上面所提到的饱和破碎波，其特征是波高与水深成正比，即$\gamma $等于常数，对应的$\gamma $即是式（8）中饱和波高水深比$\gamma _s^{}$。

3 模型验证

收起

以上建立的波浪耗散模型所包含的物理量的表达式都是与以往Dally型波能耗散^{[2, 6]}所采用表达式不同的，它们包括稳定波能${E_r}$表达式（7），波能耗散系数${K_b}$表达式（5）和饱和波高水深比表达式（8）。为了验证这些表达式的适用性和新波能耗散模型的有效性，下面给出由该模型得到的波高计算结果与实验结果的对比。为了说明新模型可以适用于一般海岸的情况，对比采用的波况包括了不同的水底坡度、不同的入射波高和周期，也包括了沙坝海底地形情况。较缓坡度1∶100和1∶40实验取自文献[7-8]，较陡坡度1∶20和1∶10实验取自文献[10]。

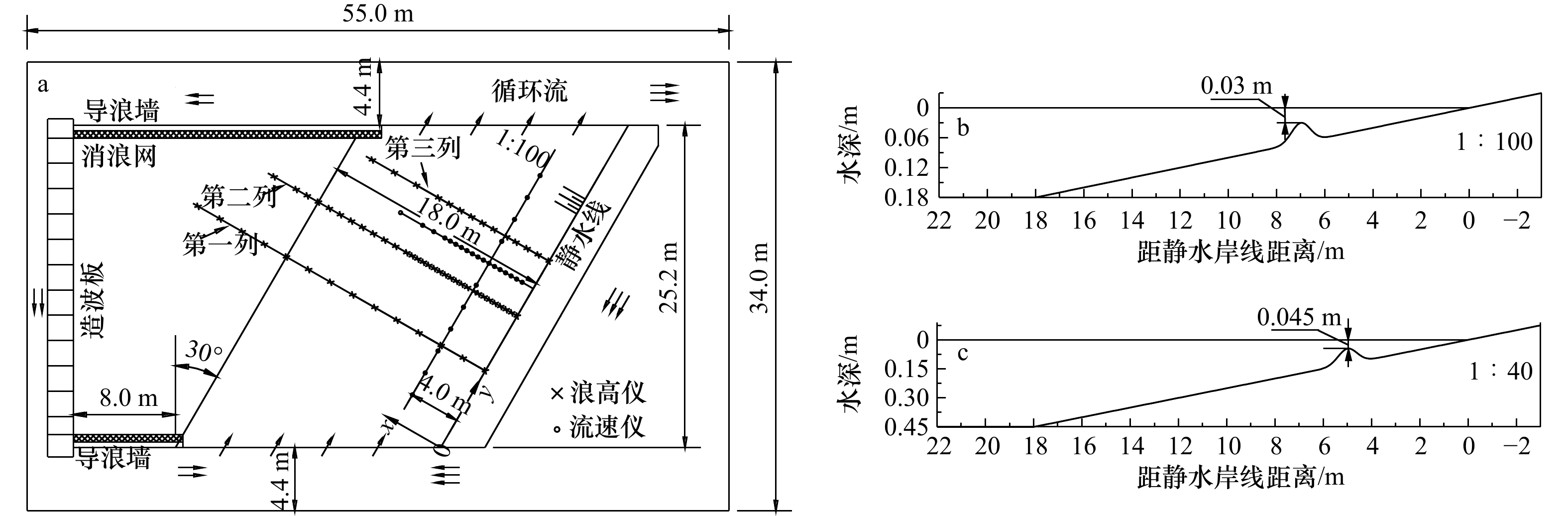

文献[7-8]的实验在大连理工大学海岸和近海工程国家重点实验室的波浪水池（长55.0 m、宽34.0 m、深0.8 m）进行，布置见图2，采用的波况见表1。实验中波浪是以30°角斜向入射到海岸，所以实验中的海岸模型与造波板有30°的夹角。波浪斜向入射意味着流场中除了波浪还存在着波浪破碎产生的沿岸流。海岸模型包括1∶100和1∶40两个坡度，它们的海岸宽度都为18 m，但坡前水深分别为18 cm和45 cm。每个坡度包括平坡和沙坝两种地形，沙坝横剖面为高斯型的，其中心距岸线距离在1∶100坡海岸为7 m、在1∶40坡海岸为5 m，坝顶距静水面的距离分别为3 cm和4.5 cm，如图2所示。波浪类型包括规则波和不规则波。不规则波采用JONSWAP谱。波面升高测量断面有3个（y=7.0 m，12.0 m，17.0 m），具体布置见图2，计算结果对比采用的是中间断面的数据。Visser^[10]的实验与上述平坡海岸实验类似，但海岸坡度为1∶20和1∶10，入射角包括30.5°和15.4°。

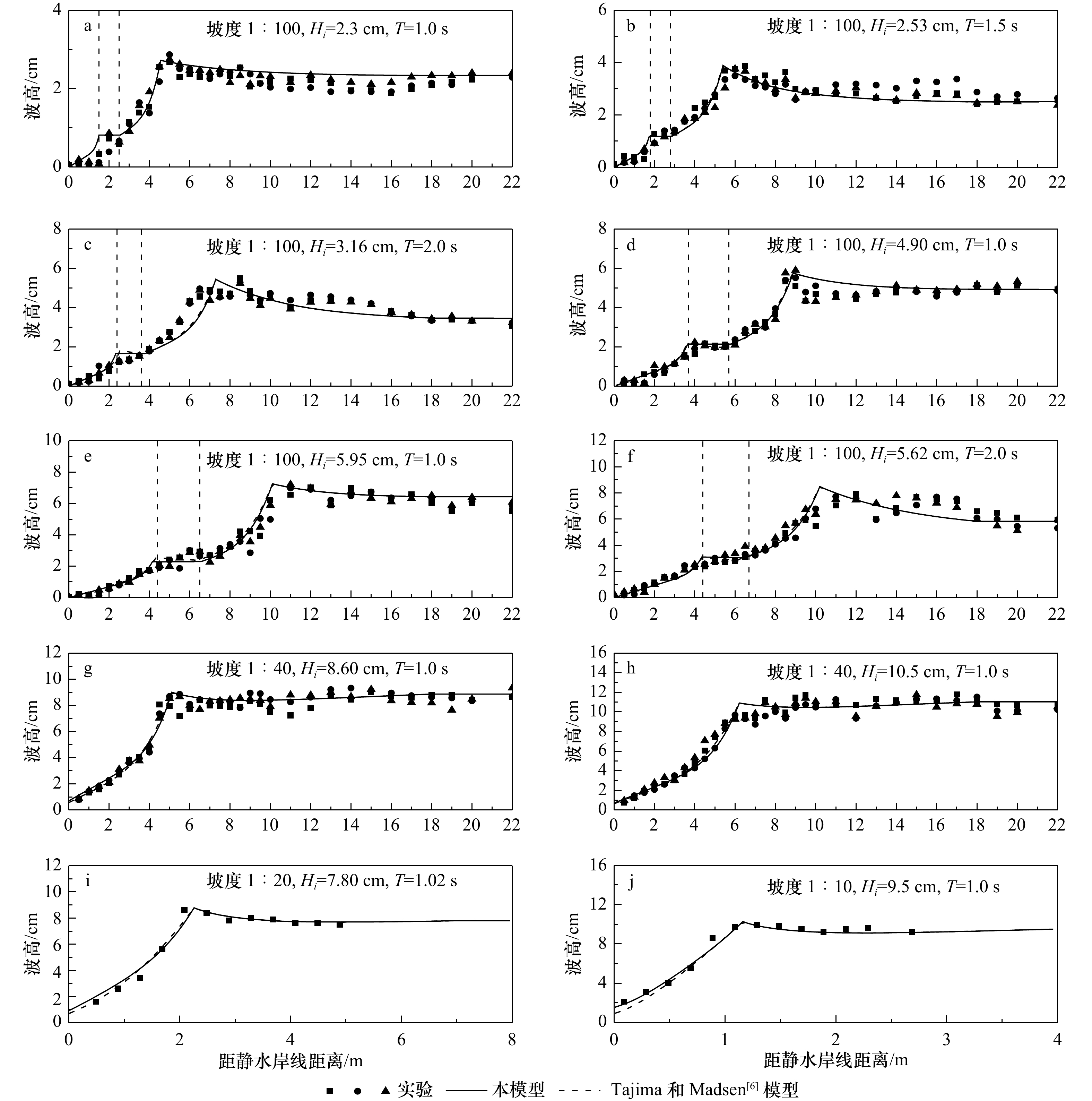

图3是平坡海岸的波高结果对比。因为二次波浪破碎和波浪恢复现象仅在规则波情况发生，所以这里仅给出规则波情况的结果。对比针对从较陡水底坡度到较缓水底坡度（1∶10～1∶100），波浪包括不同波高和周期。其中，1∶100坡度海岸发生了二次波浪破碎和波浪恢复现象，波浪恢复区在图中由两竖虚线标出，第一条代表第一次波浪破碎的结束和波浪恢复区的开始，第二条代表波浪恢复区的结束和第二次破碎的开始。对于1 s周期3个不同的波高，入射波波高越大，波浪的恢复区长度越大；对于相近的入射波高，不同周期波浪恢复区的长度接近。对其他坡度的情况，仅有一次波浪破碎，没有发生二次波浪破碎。对图中的每个算例，计算结果和实验结果的符合程度都是很好的，表明本研究建立的新的波能耗散模型对不同的水底坡度、不同的入射波高和周期都有很好的适用性。这也验证了本模型引入的稳定波能${E_r}$的表达式（7）、波能耗散系数${K_b}$的表达式（5）和饱和波高水深比表达式（8）的适用性。尤其值得注意的是，本文模型对波浪恢复状态的计算结果具有很好的适用性，这包括：（1）波浪恢复开始点判断的准确性。这一判断是由条件$\gamma = \gamma _r^*$得到的，这表明了该条件的有效性；（2）波浪恢复区内波高结果的精度。所计算的波高近似为常数，这与实验测量结果的变化趋势是一致的；（3）波浪恢复区宽度的精度。可以验证，其也符合式（10）的结果。图中还给出了由Tajima和Madsen^[6]模型计算得到的结果。该模型事实上不能考虑波浪恢复，在波浪恢复区其给出的波高仍然是衰减的，为此，计算中采用了人为干预，即对存在波浪恢复区的1∶100坡度情况在波浪恢复区人为令${D_w} = 0$。由此得到的波浪恢复区的波高并不是保持为常数，而是有增大趋势，这与实验不符合。这是因为事实上在波浪恢复区${D_w}$并不是0而是需要保持一很小值以便抵消波浪变浅作用导致的波高增大。对不发生波浪二次破碎的情况，不需要以上处理，该模型与实验结果符合是很好的，与本模型与实验符合情况类似。

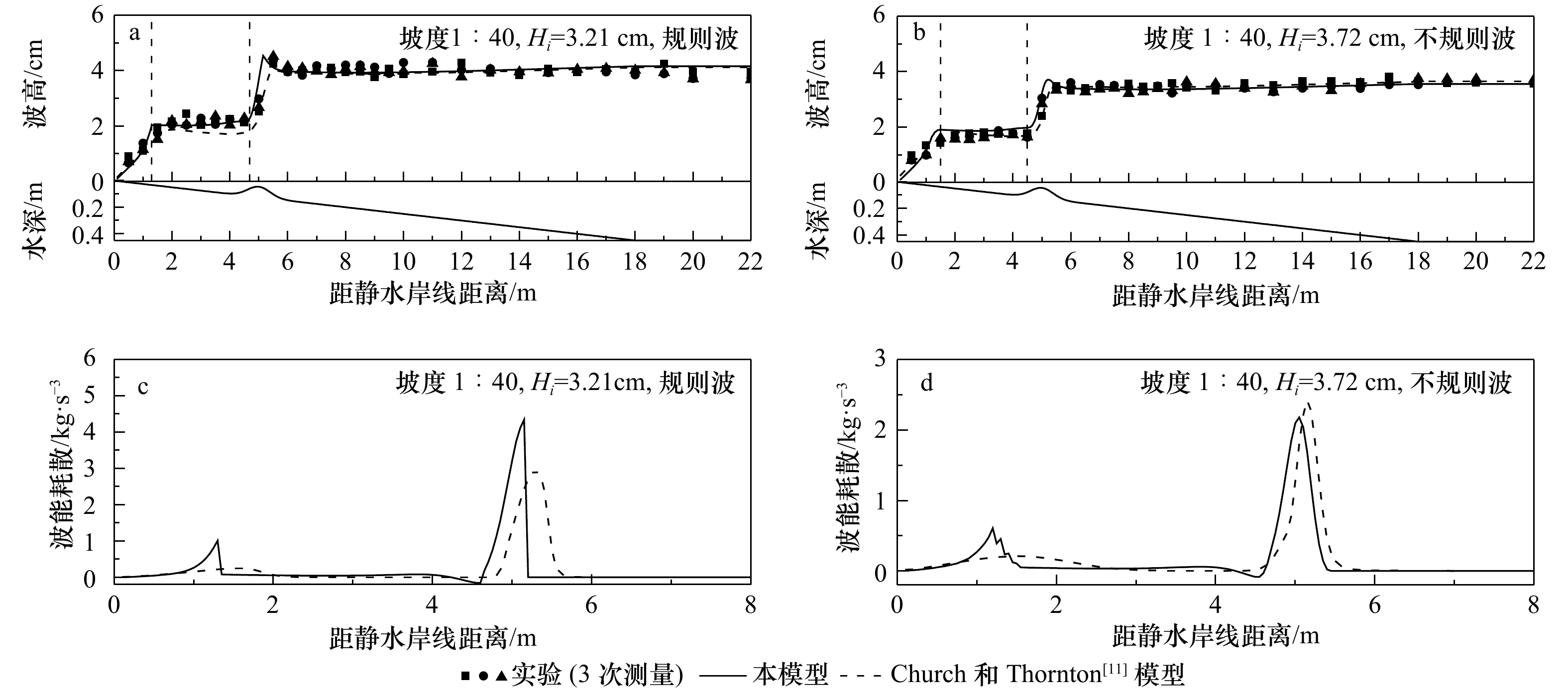

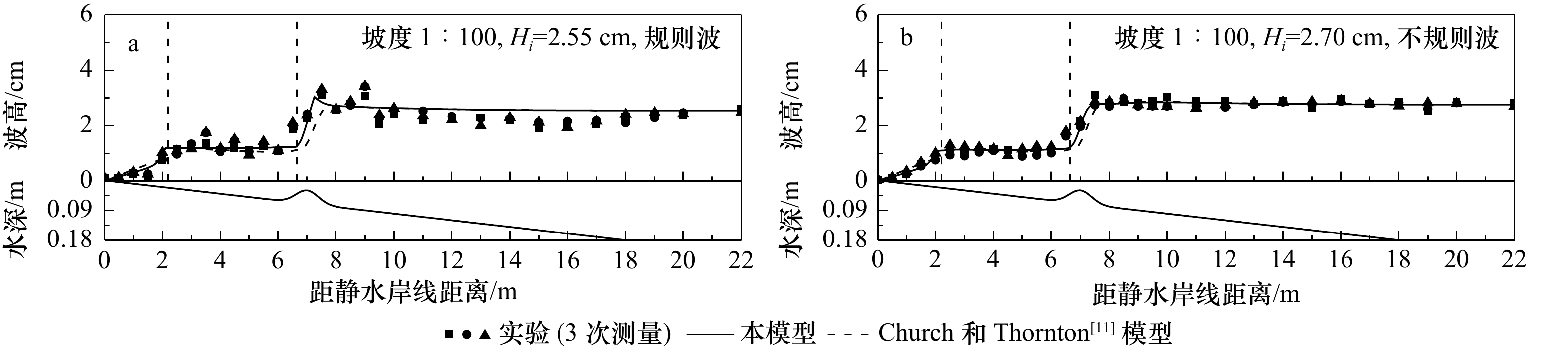

图4和图5是沙坝海岸波高结果的对比。海岸平均坡度为对应文献[7-8]的1∶40和1∶100，沙坝剖面见图2b和图2c。计算中，水底坡度$\tan \alpha $需做特别考虑：对${K_b}$将其取为海岸的平均坡度，即1∶40或者1∶100；对${\varGamma _s}$将其取为当地地形坡度，即$\tan \alpha = \partial h/\partial x$。这样，在沙坝背浪侧$\tan \alpha $将为负值，其物理意义与取正值情况一样，仍然反映的是浅化作用的影响，只不过这时对应的是波高减小而不是正值情况的波高增大。波浪恢复起始点仍然由条件$\gamma = \gamma _r^*$来判断。

与平坡情况不同，沙坝海岸的波浪恢复和二次破碎是容易判断的，因为在沙坝后方的凹槽区域由于水深快速增大，波浪恢复一定发生，同时，伴随恢复区结束将出现二次破碎。这一恢复区的另一特征是其容易在数值模拟中考虑，因为现有的波能耗散模型是通过将规则波的波能耗散乘以波浪破碎的概率函数${Q_b}$而形成的，例如Roelvink^[3]给出的模型${D_w} = 2\alpha {f_p}{E_w}{Q_b}$（${f_p}$是谱峰频率，$\alpha $为常数）和Church和Thornton^[11]的模型

(12) $\begin{split} {D_w} =& \frac{{3\sqrt {\text π} }}{{16}}g\frac{{{B^3}{f_p}}}{h}H_{rms}^3\left\{1 + \tanh \left[8\left(\frac{{{H_{rms}}}}{{\gamma h}} - 1\right)\right]\right\}\times \\& \left\{1 - {\left[1 + {\left(\frac{{{H_{rms}}}}{{\gamma h}}\right)^2}\right]^{ - 5/2}}\right\},\end{split}$

式中，$\gamma {\rm{ = }}0.43$；$B \approx 0.9$。上式中除了因子$g{f_p}(H_{rms}^3/h)$外的其他部分可看作概率函数${Q_b}$。由于在沙坝凹槽区水深较大，概率函数${Q_b}$快速减小而具有很小的值，这导致在这一区域波能耗散${D_w}$也具有很小的值，所以可以实现波浪恢复现象。为了说明这一点，图4给出了坡度1∶40规则波和不规则波情况的本模型和Church和Thornton^[11]模型计算的波高和波能耗散。可见，在沙坝坝峰之后一直到发生二次破碎，波能耗散${D_w}$一直可以保持很小的值，对应的波浪恢复区波高近似保持常数状态，而且Church和Thornton^[11]模型与本模型的${D_w}$值很接近，这说明像Church和Thornton^[11]这样的波能耗散模型对沙坝地形是可以考虑波浪恢复状态的，尽管其没有在模型建立中对此给出特殊考虑。但与这类模型相比，本模型还是具有更为精确的优点，这体现在本模型可以考虑沙坝凹槽一侧斜坡到第二次破碎发生处地形变化引起的波浪变浅作用，这是由式（9）中波浪恢复区的因子${\varGamma _s}$来实现的，其在沙坝凹槽一侧斜坡上导致${D_w}$为负值（因为$\tan \alpha = \partial h/\partial x < 0$），而在这之后的平坡上为正值（因为$\tan \alpha = \partial h/\partial x > 0$）。前者虽然波能耗散为负的，但方程（6）左端的波浪变浅作用项$(1/{c_g})\partial {c_g}/\partial x = h\tan \alpha /2$也是负值，所以二者是相互抵消的，使得方程（6）仍然能给出$\partial {E_w}/\partial x = 0$，即在波浪恢复区波高为常数。在凹槽之后的平坡区域方程（6）也具有$\partial {E_w}/\partial x = 0$，这使得图中本模型的波高计算结果要比Church和Thornton^[11]模型的更接近实验结果，后者由于人为设定${D_w} = 0$，从而无法抵消波浪恢复区的波浪变浅作用项，因而给出的波高并不是常数。对坡度1∶100的地形也有这样的结果，见图5。

由以上分析可见，Church和Thornton^[11]模型（以及类似模型）之所以能识别波浪恢复区是因为概率函数${Q_b}$随水深变大而值变小的特征，而沙坝凹槽区恰好能实现这一特征，所以沙坝海岸的沙坝凹槽区的波浪恢复能够被这类模式识别的。但平坡海岸波浪恢复区水深逐渐变小（如图3中情况），这类模型不能给出平坡波浪恢复区的波浪演化，只能给出像破碎区一样的衰减结果。

4 结论

收起

本文提出了适合于波浪多次破碎的新的波能耗散表达式，同时给出了波浪多次破碎情况将出现的波浪恢复过程的判断依据，所得结果可应用于波浪多次破碎情况中波浪恢复过程的自动判断和相应的波高计算。所得主要结论如下：

（1）所建立的波能耗散表达式具有和Tajima和Madsen^[6]相同的形式，但重新确定了波能耗散系数K_b，稳定波能E_r和饱和波高水深比${\gamma _s}$的表达式。以上模型参数的确定过程与Tajima和Madsen^[6]的不同：先确定K_b，然后确定E_r。

（2）与实验结果的比较表明，本模型适用于不同坡度（从1∶10到1∶100）的平坡和沙坝海岸，特别是可以自动计算二次和多次波浪破碎的发生及其对应的波高变化。

（3）实验和数值模拟都表明，当水底坡度小于等于1∶100时，缓坡上波浪恢复判断条件$\gamma = \gamma _r^*$可以得到满足，波浪可发生多次破碎。
