样品编号	构造层	深度/mm	样品描述
XD3(I)	第I构造层	0～14	褐黑色，较致密，表层鲕粒状突起，柱状构造
XD3(II)	第II构造层	14～24	黑色，致密，柱状构造
XD3(III)	第III构造层	24～56	黄褐色，疏松，黏土较多，树枝状构造
XD3(IV)	第IV构造层	56～82	黑色，致密，磷酸盐化严重，斑杂状构造
XD3(V)	第V构造层	82～120	亮黑色，致密，较多磷酸盐脉，水平纹状构造

样品编号	构造层	深度/mm	样品描述
XD3(I)	第I构造层	0～14	褐黑色，较致密，表层鲕粒状突起，柱状构造
XD3(II)	第II构造层	14～24	黑色，致密，柱状构造
XD3(III)	第III构造层	24～56	黄褐色，疏松，黏土较多，树枝状构造
XD3(IV)	第IV构造层	56～82	黑色，致密，磷酸盐化严重，斑杂状构造
XD3(V)	第V构造层	82～120	亮黑色，致密，较多磷酸盐脉，水平纹状构造

样号	XD3(I)	XD3(II)	XD3(III)	XD3(IV)	XD3(V)	北美页岩
注：表中元素La至HREE含量单位为μg/g；轻稀土元素（LREE）=La+Ce+Pr+Nd+Sm+Eu；重稀土元素（HREE）=Gd+Tb+Dy+Ho+Er+Tm+Yb+Lu+Y；δCe=2Ce_N/(La_N+Pr_N)；δEu=2Eu_N/(Sm_N+Gd_N)；La_N、Ce_N、Pr_N、Sm_N、Eu_N、Gd_N均为北美页岩标准化后的值，北美页岩数据引自文献[27]。
La	277	297	286	309	375	32.0
Ce	820	924	886	1114	1 459	73.0
Pr	58.8	65.3	59.7	65.7	76.4	7.90
Nd	235	256	234	261	302	33.0
Sm	46.8	49.2	47.0	49.6	58.9	5.70
Eu	11.5	12.1	11.3	12.2	14.5	1.24
Gd	58.0	58.2	53.1	60.3	68.5	5.20
Tb	9.31	9.31	8.19	8.71	10.0	0.90
Dy	54.0	53.5	49.2	50.7	59.3	5.80
Ho	10.3	11.3	9.64	10.3	11.7	1.04
Er	32.0	31.6	30.0	29.6	33.7	3.40
Tm	4.57	4.54	4.22	4.16	4.90	0.50
Yb	29.7	28.8	26.8	27.1	31.9	3.10
Lu	4.48	4.35	4.02	4.04	4.76	0.50
Y	191	202	175	306	344	27.0
REE	1 842	2 007	1 885	2313	2 854	200
LREE	1 450	1 604	1 525	1812	2 286	153
HREE	393	403	360	501	568	47.4
LREE/ HREE	3.69	3.98	4.23	3.61	4.02	3.22
Y/Ho	18.4	17.8	18.2	29.7	29.4	26.0
La_N/Yb_N	0.91	1.00	1.04	1.10	1.14	1.00
δCe	1.40	1.44	1.47	1.70	1.87	1.00
δEu	0.97	0.99	0.99	0.98	1.01	1.00

样号	XD3(I)	XD3(II)	XD3(III)	XD3(IV)	XD3(V)	北美页岩
注：表中元素La至HREE含量单位为μg/g；轻稀土元素（LREE）=La+Ce+Pr+Nd+Sm+Eu；重稀土元素（HREE）=Gd+Tb+Dy+Ho+Er+Tm+Yb+Lu+Y；δCe=2Ce_N/(La_N+Pr_N)；δEu=2Eu_N/(Sm_N+Gd_N)；La_N、Ce_N、Pr_N、Sm_N、Eu_N、Gd_N均为北美页岩标准化后的值，北美页岩数据引自文献[27]。
La	277	297	286	309	375	32.0
Ce	820	924	886	1114	1 459	73.0
Pr	58.8	65.3	59.7	65.7	76.4	7.90
Nd	235	256	234	261	302	33.0
Sm	46.8	49.2	47.0	49.6	58.9	5.70
Eu	11.5	12.1	11.3	12.2	14.5	1.24
Gd	58.0	58.2	53.1	60.3	68.5	5.20
Tb	9.31	9.31	8.19	8.71	10.0	0.90
Dy	54.0	53.5	49.2	50.7	59.3	5.80
Ho	10.3	11.3	9.64	10.3	11.7	1.04
Er	32.0	31.6	30.0	29.6	33.7	3.40
Tm	4.57	4.54	4.22	4.16	4.90	0.50
Yb	29.7	28.8	26.8	27.1	31.9	3.10
Lu	4.48	4.35	4.02	4.04	4.76	0.50
Y	191	202	175	306	344	27.0
REE	1 842	2 007	1 885	2313	2 854	200
LREE	1 450	1 604	1 525	1812	2 286	153
HREE	393	403	360	501	568	47.4
LREE/ HREE	3.69	3.98	4.23	3.61	4.02	3.22
Y/Ho	18.4	17.8	18.2	29.7	29.4	26.0
La_N/Yb_N	0.91	1.00	1.04	1.10	1.14	1.00
δCe	1.40	1.44	1.47	1.70	1.87	1.00
δEu	0.97	0.99	0.99	0.98	1.01	1.00

样号	XD3(I)	XD3(II)	XD3(III)	XD3(IV)	XD3(V)	CI球粒陨石
注：表中元素Os至IPGE含量单位为ng/g；Pd组（PPGE）=Rh+Pt+Pd+Au；Ir组（IPGE）=Os+Ir+Ru；δPt=${{\rm{Pt}}_{\rm{N}}} $/${ \sqrt{{{\rm{Rh}}}_{{\rm{N}}} \cdot {{\rm{Pd}}}_{{\rm{N}}}}} $；δPd=${ {{\rm{Pd}}}_{{\rm{N}}}} $/${ \sqrt{{\mathrm{P}\mathrm{t}}_{{\rm{N}}} \cdot {\mathrm{A}\mathrm{u}}_{{\rm{N}}}}} $；Rh_N、Pt_N、Pd_N、Au_N均为CI球粒陨石标准化后的值，CI球粒陨石数据引自文献[28]。
Os	0.27	0.30	0.50	0.62	0.24	490
Ir	2.79	2.86	3.56	4.79	2.23	455
Ru	7.04	7.06	9.45	13.1	5.34	710
Rh	9.55	8.73	23.8	42.0	10.6	130
Pt	128	123	547	1 114	211	1 010
Pd	1.74	1.56	3.46	5.81	1.74	550
Au	1.31	1.34	1.79	2.81	1.32	140
PGE	150	144	588	1 180	231	232
PPGE	141	135	576	1 164	224	1 830
IPGE	10.1	10.2	13.5	18.5	7.81	1 655
PPGE/IPGE	14.0	13.2	42.6	62.9	28.7	1.11
Pt/Pd	73.8	79.1	158	192	121	1.84
Pt/Ir	46.1	43.2	153.5	232	94.5	2.22
Pd/Ir	0.62	0.55	0.97	1.20	0.78	1.21
Ir/Au	2.14	2.13	1.99	1.71	1.68	3.25
δPt	8.34	8.85	15.9	18.9	13.0	1.00
δPd	0.09	0.08	0.08	0.07	0.07	1.00

样号	XD3(I)	XD3(II)	XD3(III)	XD3(IV)	XD3(V)	CI球粒陨石
注：表中元素Os至IPGE含量单位为ng/g；Pd组（PPGE）=Rh+Pt+Pd+Au；Ir组（IPGE）=Os+Ir+Ru；δPt=${{\rm{Pt}}_{\rm{N}}} $/${ \sqrt{{{\rm{Rh}}}_{{\rm{N}}} \cdot {{\rm{Pd}}}_{{\rm{N}}}}} $；δPd=${ {{\rm{Pd}}}_{{\rm{N}}}} $/${ \sqrt{{\mathrm{P}\mathrm{t}}_{{\rm{N}}} \cdot {\mathrm{A}\mathrm{u}}_{{\rm{N}}}}} $；Rh_N、Pt_N、Pd_N、Au_N均为CI球粒陨石标准化后的值，CI球粒陨石数据引自文献[28]。
Os	0.27	0.30	0.50	0.62	0.24	490
Ir	2.79	2.86	3.56	4.79	2.23	455
Ru	7.04	7.06	9.45	13.1	5.34	710
Rh	9.55	8.73	23.8	42.0	10.6	130
Pt	128	123	547	1 114	211	1 010
Pd	1.74	1.56	3.46	5.81	1.74	550
Au	1.31	1.34	1.79	2.81	1.32	140
PGE	150	144	588	1 180	231	232
PPGE	141	135	576	1 164	224	1 830
IPGE	10.1	10.2	13.5	18.5	7.81	1 655
PPGE/IPGE	14.0	13.2	42.6	62.9	28.7	1.11
Pt/Pd	73.8	79.1	158	192	121	1.84
Pt/Ir	46.1	43.2	153.5	232	94.5	2.22
Pd/Ir	0.62	0.55	0.97	1.20	0.78	1.21
Ir/Au	2.14	2.13	1.99	1.71	1.68	3.25
δPt	8.34	8.85	15.9	18.9	13.0	1.00
δPd	0.09	0.08	0.08	0.07	0.07	1.00

太平洋徐福海山富钴结壳稀土元素和铂族元素赋存状态研究

PDF下载

高晶晶 ¹^,² , 刘季花 ¹^,²^,^* , 张辉 ¹^,² , 汪虹敏 ¹^,² , 崔菁菁 ¹^,² , 何连花 ¹^,²

海洋学报 | 论文 2021,43(11): 77-87

收起

海洋学报 | 论文 2021, 43(11): 77-87

太平洋徐福海山富钴结壳稀土元素和铂族元素赋存状态研究

全屏

高晶晶¹^,², 刘季花¹^,²^,^*, 张辉¹^,², 汪虹敏¹^,², 崔菁菁¹^,², 何连花¹^,²

作者信息

¹自然资源部第一海洋研究所自然资源部海洋地质与成矿作用重点实验室，山东青岛 266061

²青岛海洋科学与技术试点国家实验室海洋地质过程与环境功能实验室，山东青岛 266237

高晶晶（1980—），女，山东省青岛市人，工程师，主要从事海洋地球化学分析研究。E-mail：gaojingjing8@163.com

通讯作者:

刘季花（1965—），女，研究员，主要从事海洋沉积地球化学研究。E-mail：jihliu@fio.org.cn

Occurrence phases of rare earth elements and platinum group elements in cobalt-rich crusts from the Seamount Xufu in the Pacific

Jingjing Gao¹^,², Jihua Liu¹^,²^,^*, Hui Zhang¹^,², Hongmin Wang¹^,², Jingjing Cui¹^,², Lianhua He¹^,²

Affiliations

¹Key Laboratory of Marine Geology and Metallogeny, First Institute of Oceanography, Ministry of Natural Resources, Qingdao 266061, China

²Laboratory for Marine Geology, Pilot National Laboratory for Marine Science and Technology (Qingdao), Qingdao 266237, China

出版时间: 2021-11-25 doi: 10.12284/hyxb2021194

文章导航

摘要

收起

利用等离子体发射光谱法、等离子体质谱法以及相态分析手段，对太平洋徐福海山富钴结壳稀土和铂族元素地球化学特征、赋存状态及富集机制进行研究。结果表明，富钴结壳稀土和铂族元素明显富集，其稀土总量为1 842～2 854 μg/g，铂族总量为144～1 180 ng/g，老壳层中稀土和铂族元素含量明显高于新壳层，这可能与老壳层发生磷酸盐化作用有关。轻稀土元素含量明显高于重稀土元素含量，呈现Ce正异常而Eu无异常，具有明显Ce富集特征。铂族元素之间发生了明显分异作用，PPGE含量明显高于IPGE，表现出明显Pt正异常而Pd负异常，具有明显Pt富集而Pd亏损特征。稀土元素赋存状态显示，新壳层中稀土元素主要赋存于铁氧化物相，其富集比例为65.40%～70.05%，老壳层中稀土元素主要赋存于残渣态，富集比例为62.27%～65.77%，这可能与残渣态中磷酸盐有关。铂族元素赋存状态显示，新壳层和老壳层中铂族元素都主要赋存于铁氧化物相，其富集比例为63.66%～69.51%，残渣态(29.20%～34.68%)对铂族元素也有一定的富集能力。富钴结壳稀土和铂族元素的富集推测为铁氧化物胶体粒子的吸附作用，受海水氧化性环境影响，可溶性Ce³⁺和Pt²⁺分别被氧化成不溶性Ce⁴⁺和Pt⁴⁺，沉淀被吸附到铁氧化物相中，从而造成富钴结壳稀土和铂族元素的富集。

关键词

太平洋 / 富钴结壳 / 稀土元素 / 铂族元素 / 赋存状态

Abstract

收起

The geochemistry, occurrence phase and enrichment mechanism of REE and PGE were studied in cobalt-rich crusts from the Seamount Xufu in the Pacific by ICP-OES, ICP-MS and phase analysis methods. The results showed that, REE and PGE were enriched in cobalt-rich crusts, REE contents were 1 842−2854 μg/g, and PGE contents were 144−1180 ng/g. REE and PGE contents in the old layers were higher than that in the new layers, and the phosphatization in the old layers might play an active role in the REE and PGE enrichment. Moreover, LREE contents were more than HREE contents, and REE diagrams showed the positive Ce anomalies and no Eu anomalies, so Ce was enriched in cobalt-rich crusts. Meanwhile, there was an obvious contrast between PGE, and PPGE contents were more than IPGE contents. PGE diagrams showed the positive Pt anomalies and negative Pd anomalies, so Pt was enriched and Pd was poor in cobalt-rich crusts. In addition, REE in the new layers were mainly enriched in the iron oxide phase, and the enrichment ratios were 65.40%−70.05%. While REE in the old layers were mainly enriched in the residual phase, and the enrichment ratios were 62.27%−65.77%, because it might be related to the phosphate. Meanwhile, PGE in the new or old layers were mainly enriched in the iron oxide phase, and the enrichment ratios were 63.66%−69.51%, and also the residual phase ranged from 29.20% to 34.68% had an impact on PGE enrichment. Therefore, REE and PGE enrichment were presumed to the iron oxide colloid particles adsorption. In the marine oxidative environment, the soluble Ce³⁺ and Pt²⁺ were oxidized to insoluble Ce⁴⁺ and Pt⁴⁺ respectively, and the precipitates were adsorbed into the iron oxide phase, so REE and PGE were enriched in cobalt-rich crusts.

Key words

the Pacific / cobalt-rich crusts / REE / PGE / occurrence phase

引用本文

高晶晶, 刘季花, 张辉, 汪虹敏, 崔菁菁, 何连花. 太平洋徐福海山富钴结壳稀土元素和铂族元素赋存状态研究. 海洋学报, 2021 , 43 (11) : 77 -87 . DOI: 10.12284/hyxb2021194

Jingjing Gao, Jihua Liu, Hui Zhang, Hongmin Wang, Jingjing Cui, Lianhua He. Occurrence phases of rare earth elements and platinum group elements in cobalt-rich crusts from the Seamount Xufu in the Pacific[J]. Haiyang Xuebao, 2021 , 43 (11) : 77 -87 . DOI: 10.12284/hyxb2021194

正文

收起

1 引言

收起

富钴结壳主要分布于大洋海山、岛屿斜坡及海底高地上，是一种极具经济价值的海底固体矿产资源。富钴结壳富含Co、Ni、Cu、稀土元素（Rare Earth Element, REE）和铂族元素（Platinum Group Element, PGE）等金属元素^[1-4]，具有巨大的开发潜力。同时，富钴结壳被视为浓缩的沉积地层，记录了地球过去60～100 Ma的海洋和气候的历史，对研究古海洋环境具有重要的指示意义^[5-7]。因此，富钴结壳受到了世界各国研究者的极大关注。

目前，海山富钴结壳经过40多年的调查与研究工作，积累了大量相关数据和资料，主要成果体现在物质组成、分布特征及成因机制等方面^[8-11]，这些成果均为富钴结壳的深入调查和研究奠定了坚实的基础。随着对太平洋海山富钴结壳调查和研究的不断深入，其资源评价和成矿机制研究已不仅限于主要成矿元素（Mn、Fe、Co、Ni、Cu、Zn、Pb）的研究，而扩展向伴生成矿元素如稀土元素和铂族元素也纳入这一评价体系中^[12-16]。虽然富钴结壳的研究取得了很多成果，但就其伴生成矿元素如稀土元素和铂族元素而言，其研究程度相当薄弱^[17-20]，主要体现在以下两个方面：（1）目前有关富钴结壳稀土元素和铂族元素的报道，大部分是针对全岩样品地球化学特征的研究，关于稀土元素和铂族元素赋存状态的研究报道，尤其是稀土元素和铂族元素赋存状态对比研究明显欠缺；（2）富钴结壳稀土元素和铂族元素超常富集，但目前国内外对其富集机制研究仍无最终定论，这限制了富钴结壳资源综合评价和选矿工艺的进展。

本文针对太平洋富钴结壳稀土元素和铂族元素赋存状态研究相对薄弱的现状提出研究思路，旨在解决富钴结壳中稀土元素和铂族元素富集机制问题，填补稀土元素和铂族元素赋存状态研究领域的不足，为我国富钴结壳资源综合评价提供理论依据。

2 样品与分析方法

收起

2.1 样品采集与预处理方法

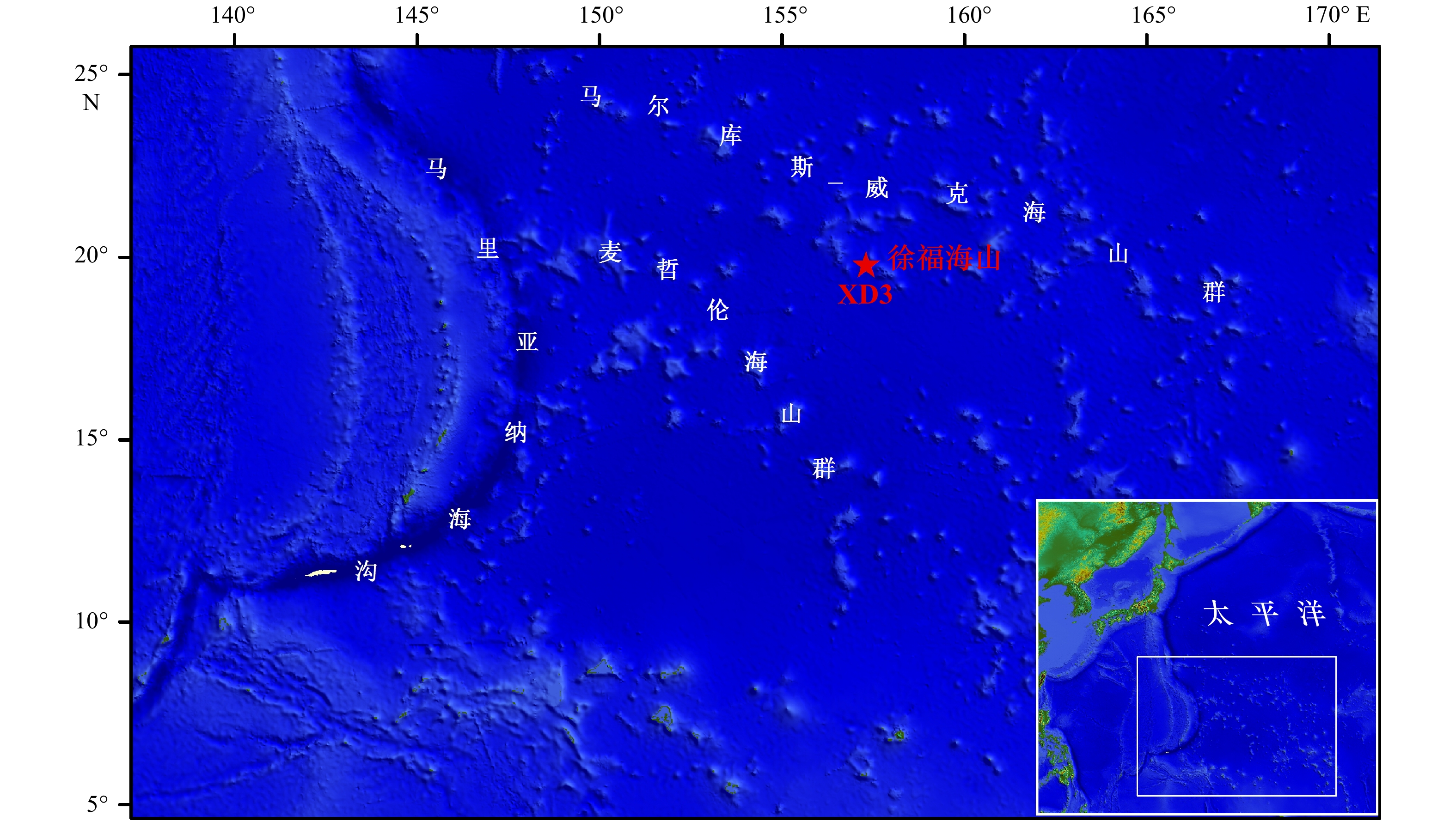

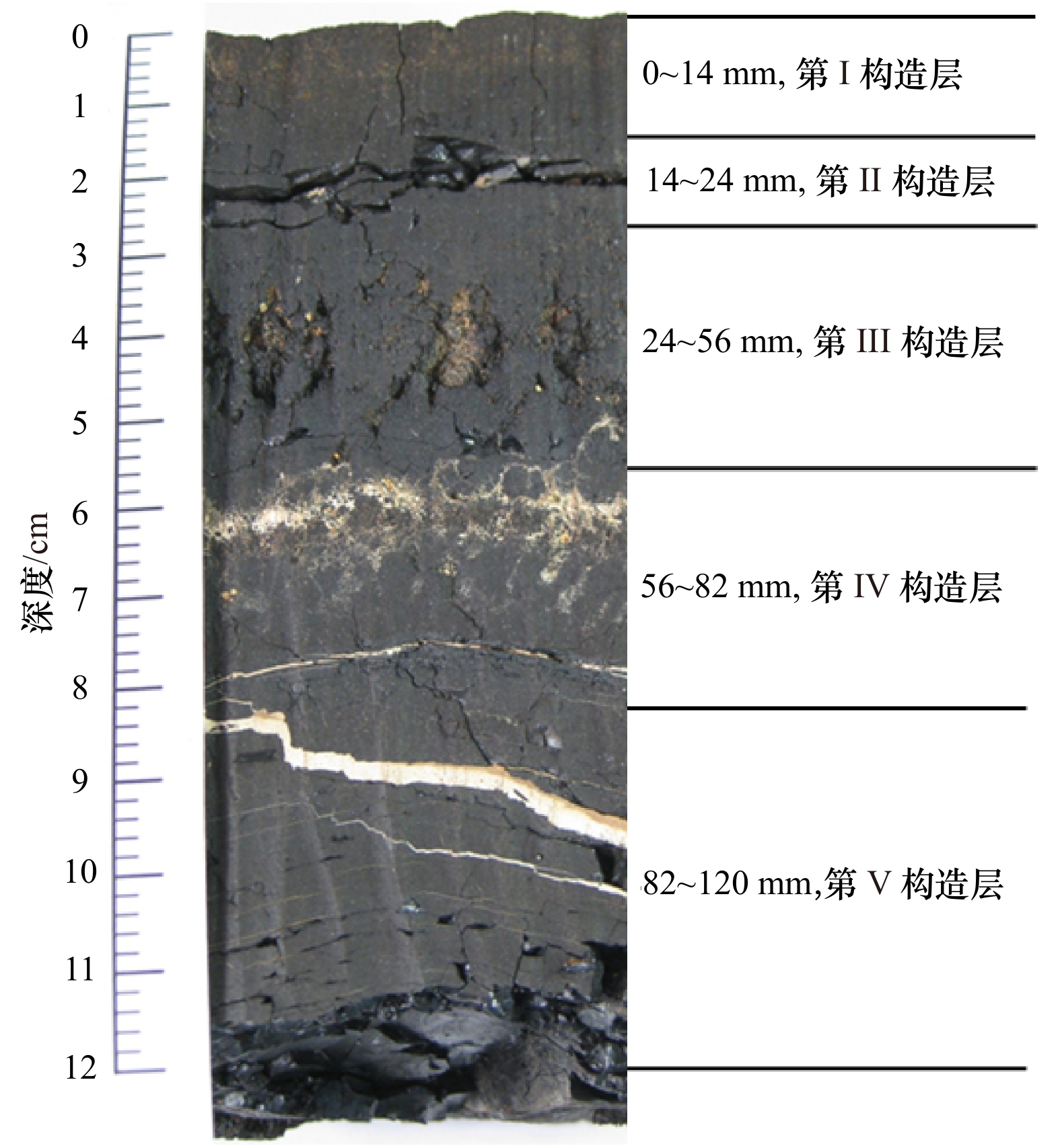

选择由“大洋一号”考察船在执行大洋DY115-18航次时采用拖网方式取得的太平洋马尔库斯−威克海山区的徐福海山（19.79455°N，157.31595°E，水深为2450 m）XD3号富钴结壳样品，基岩为火山碎屑岩，具体采样站位如图1所示。富钴结壳XD3号样品为板状结壳，具有明显三层结构。沿结壳剖面方向，用不锈钢刀依次取得5个构造层样品，分别标记为XD3(I)、XD3(II)、XD3(III)、XD3(IV)、XD3(V)，样品分层取样和具体样品描述见图2和表1。用玛瑙研钵将样品研磨过200目筛，置于干净的样品袋中，备用。

2.2 全岩样品主量元素和稀土元素测试方法

样品在110℃干燥4 h，置于干燥器冷却至室温。称取样品（50.00±0.50）mg于溶样内胆中，加入硝酸（1.0 mL）、盐酸（1.0 mL）、氢氟酸（1.0 mL），加盖封闭后放入钢套中，置于烘箱190℃加热分解48 h。冷却后置于电热板上150℃蒸干，加入硝酸（1 mL）继续蒸干（以除去残余的盐酸和氢氟酸），然后加入20%（V/V）盐酸溶液（3.0 mL）、1 μg/g铑内标溶液（1.0 mL），再次加盖放入钢套中，置于烘箱150℃加热溶解8 h。冷却后取出溶样内胆，用2%（V/V）硝酸溶液定容至100 g，摇匀，待测。

用电感耦合等离子体发射光谱仪（ICP-OES，Thermo iCAP6300）测定主量元素，用电感耦合等离子质谱仪（ICP-MS，Thermo X series 2）测定稀土元素。分析过程中控制主量元素和稀土元素回收率均在90%～110%，相对标准偏差均小于5%。样品测试在自然资源部第一海洋研究所海洋地质实验室完成。

2.3 全岩样品铂族元素测试方法

根据文献[21-22]中铂族元素的测试方法对样品进行预处理，分析流程如下：样品在110℃干燥4 h，置于干燥器冷却至室温。称取样品（1.00±0.05）g于卡洛斯管中，加入盐酸（5 mL）除去碳酸盐后，准确加入¹⁹⁴Pt、¹⁰⁵Pd、¹⁹³Ir、¹⁰¹Ru和¹⁹⁰Os稀释剂，然后加入硝酸（10 mL），加盖封闭卡洛斯管后，置于烘箱170℃加热溶解24 h。冷却至室温后将卡洛斯管放入冰箱冷冻2 h，然后用蒸馏法分离Os，用Te-SnCl₂共沉淀法分离剩余溶液中Pt、Pd、Ru、Rh、Ir，沉淀经硝酸溶解后置于电热板上150℃蒸干，然后用王水溶解残渣，将溶液转移至15 mL离心管后离心，取上层清液经过阳离子交换树脂柱，收集滤液，待测。用电感耦合等离子质谱仪测定铂族元素，分析过程中控制铂族元素回收率均在80%～120%，相对标准偏差均小于10%。样品测试在自然资源部第一海洋研究所海洋地质实验室完成。

2.4 富钴结壳稀土元素和铂族元素相态分析方法

根据文献[23-25]中元素选择性化学淋滤方法，分级提取结壳5种化学相态：吸附态、碳酸盐相、锰氧化物相、铁氧化物相、残渣态的稀土元素和铂族元素，分析流程如下：（1）吸附态：准确称取2 g样品，加入50 mL 1 mol/L醋酸铵溶液（pH=7），室温下振荡1 h，提取液经离心分离并定容后，待测；（2）碳酸盐相：将步骤（1）的残渣加入50 mL 1 mol/L醋酸溶液（pH=2.5），室温下振荡5 h，提取液经离心分离并定容后，待测；（3）锰氧化物相：将步骤（2）的残渣加入200 mL 0.1 mol/L盐酸羟胺（pH=3.5），室温下振荡20 h，提取液经离心分离并定容后，待测；（4）铁氧化物相：将步骤（3）的残渣加入200 mL 0.1 mol/L盐酸羟胺−醋酸溶液（pH=2.0），室温下振荡20 h，提取液经过离心分离并定容后，待测；（5）残渣态：将步骤4的残渣转移至溶样内胆中，稀土元素按2.2节测试方法进行分析，铂族元素按2.3节测试方法进行分析，溶液待测。分析过程中控制各个相态提取液中稀土元素回收率在90%～110%，铂族元素在80%～120%，相对标准偏差均小于10%。

分析过程中所用的醋酸铵、醋酸、盐酸羟胺均为优级纯，所用的硝酸、盐酸、氢氟酸均经二次亚沸蒸馏所得，分析用水均为二次去离子水。

3 结果与讨论

收起

3.1 太平洋海山富钴结壳稀土元素和铂族元素地球化学特征

3.1.1 富钴结壳稀土元素地球化学特征

富钴结壳XD3样品不同构造层（I、II、III、IV、V）中稀土元素含量如表2所示。结果显示，富钴结壳的稀土元素明显富集，稀土总量为1 842～2 854 μg/g，平均值为2 180 μg/g。其中，在所有稀土元素中，Ce含量明显高于其他稀土元素，Ce含量为820～1 459 μg/g，平均值为1 041 μg/g，Ce含量接近稀土总量的50%，富Ce是富钴结壳稀土元素的明显特征。轻稀土元素（Light Rare Earth Element，LREE）含量为1 450～2 286 μg/g，平均值为1 735 μg/g；重稀土元素（Heary Rare Earth Elements，HREE）含量为360～568 μg/g，平均值为445 μg/g；LREE/HREE比值为3.61～4.23，平均值为3.91，轻稀土元素明显高于重稀土元素，表现出轻稀土富集特征。Y/Ho比值范围为17.8～29.7，均小于海底热液流体（47～93）的范围^[26]。其中，新壳层（I、II、III）Y/Ho为17.8～18.4，老壳层（IV、V）Y/Ho比值范围为29.4～29.7，而太平洋未磷酸盐化富钴结壳Y/Ho比值范围为17～22^[26]，这说明富钴结壳样品老壳层（IV、V）发生了磷酸盐化作用。

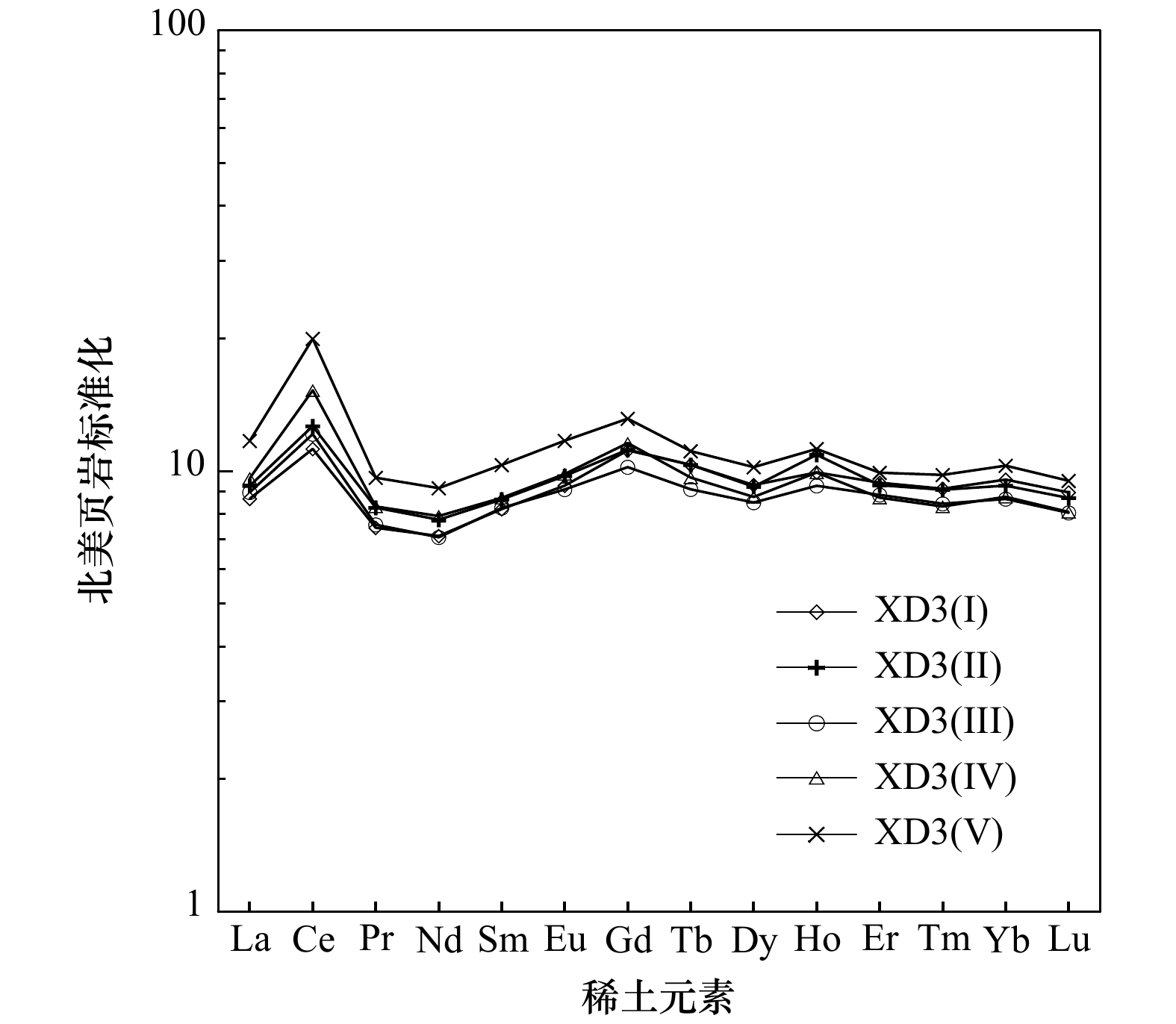

对富钴结壳XD3样品不同构造层（I、II、III、IV、V）中稀土元素进行北美页岩标准化（即样品中稀土元素含量与北美页岩中相应元素含量的比值），其配分曲线见图3。结果显示，虽然富钴结壳样品不同构造层之间稀土元素含量差别较大，但稀土元素配分曲线总体上呈平行分布，配分模式基本一致，表明控制稀土元素的地球化学行为过程是一致的。La_N/Yb_N比值为0.91～1.14，平均值为1.04，这说明稀土元素配分曲线总体上呈平缓状，无明显斜率。δCe为1.40～1.87，平均值为1.58，δCe大于1，表现为明显Ce正异常特征；δEu的范围为0.97～1.01，平均值为0.99，δEu接近1，Eu呈现不明显异常或者无异常。因此，富钴结壳的稀土元素具有明显Ce富集特征。

3.1.2 富钴结壳铂族元素地球化学特征

太平洋富钴结壳XD3样品不同构造层（I、II、III、IV、V）中铂族元素含量如表3所示。结果显示，富钴结壳的铂族元素明显富集，铂族总量为144～1 180 ng/g，平均值为458 ng/g。其中，在所有铂族元素中，Pt含量明显高于其他铂族元素，Pt含量为123～1 114 ng/g，平均值为425 ng/g，Pt含量接近铂族总量的90%，富Pt是富钴结壳中铂族元素的明显特征。其次是Ru、Rh和Ir，而Pd、Os和Au含量最低。PPGE含量为135～1 164 ng/g，平均值为448 ng/g，IPGE含量为7.81～18.5 ng/g，平均值为12.0 ng/g，PPGE/IPGE比值为13.2～62.9，平均值为32.3，铂族元素的PPGE含量明显高于IPGE。

此外，富钴结壳的特征元素对Pt/Pd比值为73.8～192，平均值为125，远大于CI球粒陨石的值（1.84）；Pt/Ir比值为43.2～232，平均值为114，远大于CI球粒陨石的值（2.22）；Pd/Ir比值为0.55～1.20，平均值为0.83，小于CI球粒陨石的值（1.21）；Ir/Au比值为1.68～2.14，平均值为1.93，小于CI球粒陨石的值（3.25）。由此可见，富钴结壳铂族元素之间发生了明显分异作用。

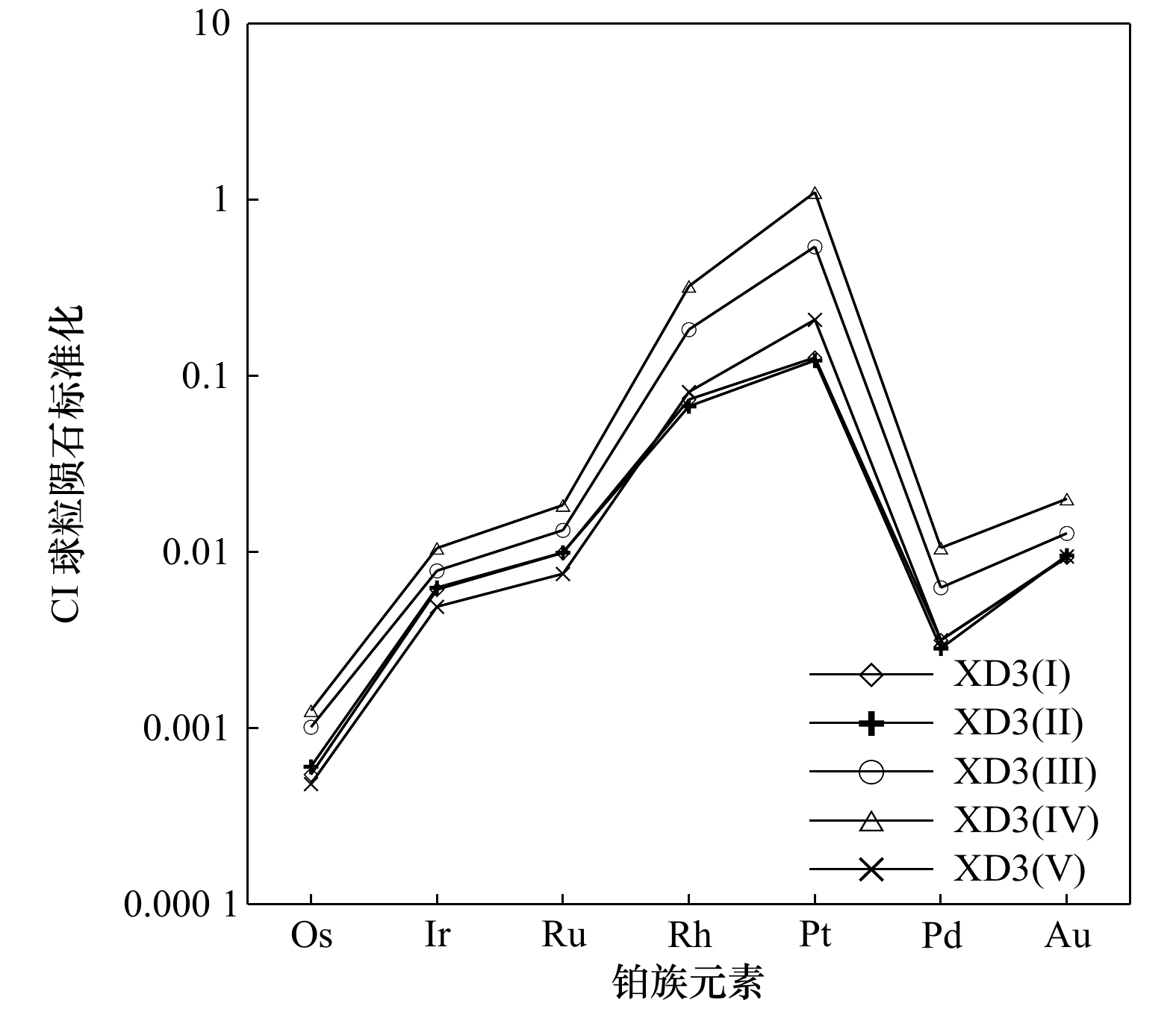

富钴结壳XD3样品不同构造层（I、II、III、IV、V）中铂族元素进行CI球粒陨石标准化（即样品中铂族元素含量与CI球粒陨石中相应元素的比值），其配分曲线见图4。结果显示，虽然富钴结壳样品不同构造层之间铂族元素含量差异较大，但是铂族元素配分曲线总体上呈平行分布，配分模式基本一致，表明控制铂族元素的地球化学行为过程是一致的。富钴结壳中δPt为8.34～18.9，平均值为13.0，δPt远大于1，表现出明显Pt正异常特征；δPd为0.07～0.09，平均值为0.08，δPd远小于1，表现出明显Pd负异常特征，因此，富钴结壳的铂族元素具有明显Pt富集而Pd亏损特征。

综上所述，通过对太平洋富钴结壳样品稀土元素和铂族元素地球化学特征研究发现，稀土元素和铂族元素明显富集，老壳层（IV和V）发生了磷酸盐化作用。轻稀土元素明显高于重稀土元素，呈现Ce正异常而Eu无异常，具有明显Ce富集特征。铂族元素之间发生了明显分异作用，PPGE含量明显高于IPGE含量，表现出Pt正异常而Pd负异常，具有明显Pt富集而Pd亏损特征。此外，虽然富钴结壳样品不同构造层之间稀土元素和铂族元素含量差异较大，但其配分曲线总体上呈平行分布，配分模式基本一致，表明控制稀土元素和铂族元素的地球化学行为因素是一致的。

3.2 太平洋海山富钴结壳稀土和铂族元素赋存状态

3.2.1 富钴结壳稀土元素赋存状态

富钴结壳样品XD3不同构造层（I、II、III、IV、V）中稀土元素含量结果显示（表2），XD3第I、II构造层为致密柱状结构，稀土总量平均为1 925 μg/g；第III构造层为疏松树枝状结构，稀土总量为1 885 μg/g；第IV构造层为致密斑杂状结构，磷酸盐化严重，稀土总量为2 313 μg/g；第V构造层为致密纹层状结构，较多磷酸盐脉，稀土总量为2 854 μg/g。总之，富钴结壳样品XD3第I、II、III构造层为新壳层，稀土总量平均值为1 911 μg/g，第IV、V构造层为老壳层，稀土总量平均值为2 584 μg/g。因此，富钴结壳XD3样品老壳层中稀土含量高于新壳层，老壳层比新壳层更富集稀土元素，这可能与老壳层磷酸盐化作用有关^[29-32]。

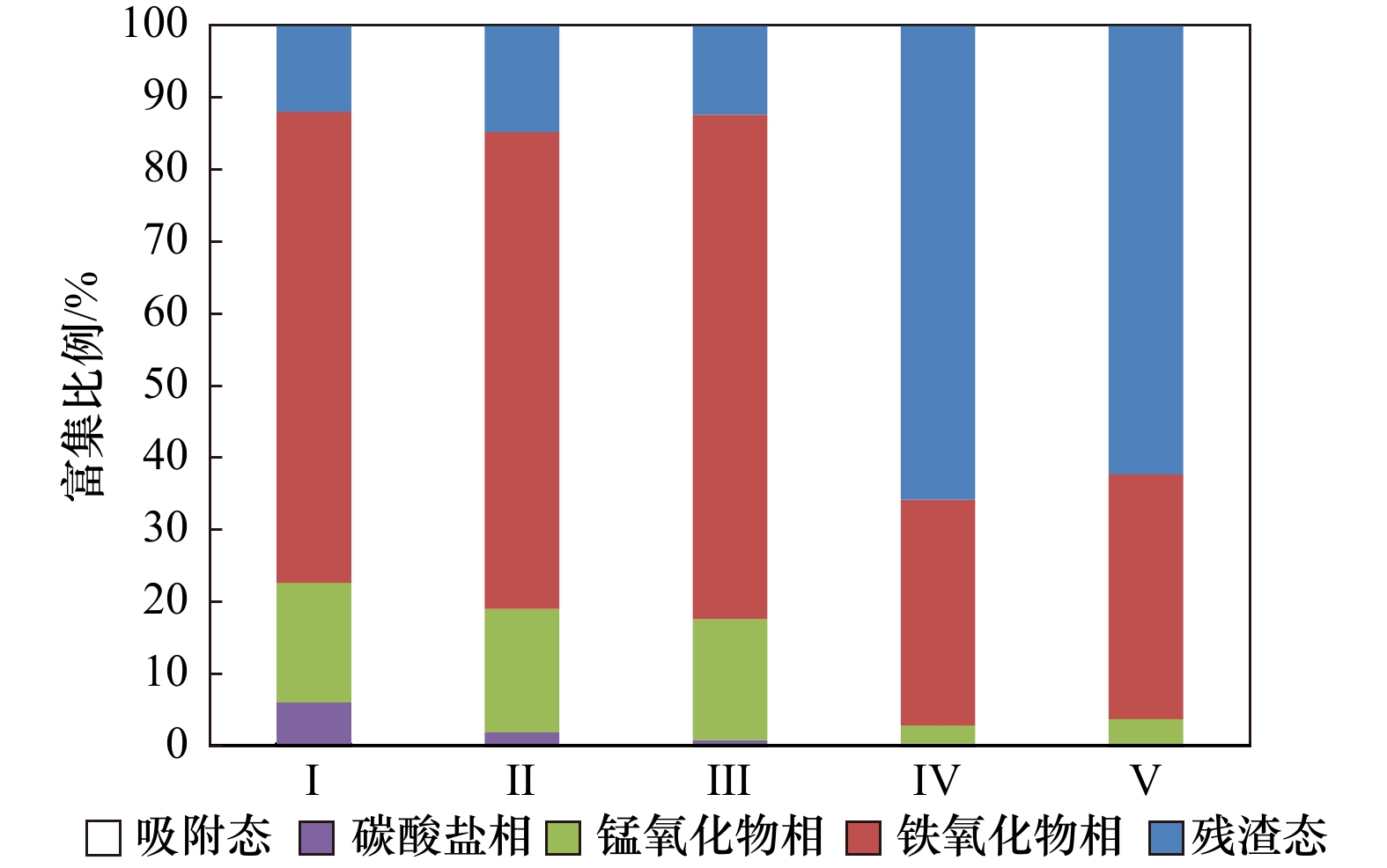

通过选择性化学淋滤法，对富钴结壳样品XD3不同构造层（I、II、III、IV、V）中稀土元素进行赋存相态研究，其相态分布特征如图5所示。结果显示，XD3在新壳层I、II、III构造层中，稀土元素主要赋存于铁氧化物相中，其富集比例分别为65.40%、66.21%和70.05%，其次是锰氧化物相，其富集比例分别为16.61%、17.19%和16.76%，残渣态的富集比例分别为11.93%、14.73%和12.35%，吸附态和碳酸盐相的富集比例则相对较低。而在老壳层IV、V构造层中，稀土元素主要赋存于残渣态中，其富集比例分别为65.77%和62.27%，其次是铁氧化物相，其富集比例分别为31.41%和34.00%，而锰氧化物相、吸附态和碳酸盐相富集比例则相对较低。

因此，富钴结壳XD3样品不同构造层中稀土元素赋存状态存在明显差异，未磷酸盐化新壳层（I、II、III）中稀土元素主要赋存于铁氧化物相中，其富集比例在65.40%～70.05%之间，其次是锰氧化物相和残渣态，而磷酸盐化老壳层（IV、V）中稀土元素主要赋存于残渣态中，其富集比例在62.27%～65.77%之间，这可能与残渣态中磷酸盐有关^[30-33]，另文详细讨论。其次是铁氧化物相，而锰氧化物相、吸附态和碳酸盐相对稀土元素的富集贡献则较小。

3.2.2 富钴结壳铂族元素赋存状态

太平洋海山富钴结壳样品XD3不同构造层（I、II、III、IV、V）中铂族元素含量结果显示（表3），XD3第I、II构造层铂族含量平均为147 ng/g；第III构造层铂族含量为588 ng/g；第IV构造层铂族含量为1 180 ng/g；第V构造层铂族含量为231 ng/g。总之，富钴结壳样品XD3第I、II、III新壳层中铂族总量平均值为294 ng/g，第IV、V老壳层中铂族总量平均值为705 ng/g。因此，富钴结壳XD3样品老壳层（IV）中铂族含量高于新壳层（I、II、III），老壳层比新壳层更富集铂族元素，这可能与老壳层磷酸盐化作用有关。

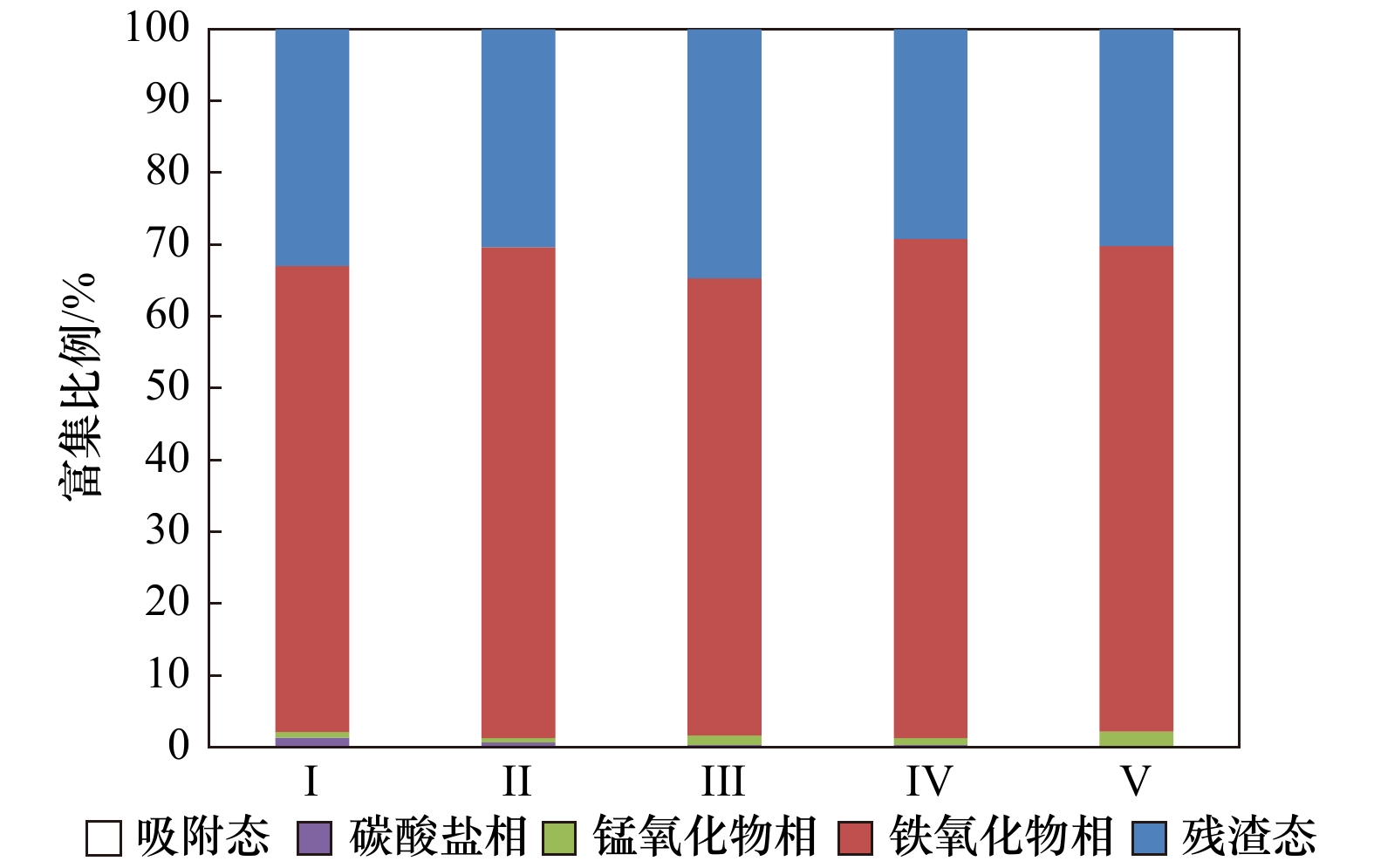

通过选择性化学淋滤法，对富钴结壳样品XD3不同构造层（I、II、III、IV、V）中铂族元素进行赋存相态研究，其相态分布特征如图6所示。结果显示，XD3在新壳层I、II、III构造层中，铂族元素主要赋存于铁氧化物相中，其富集比例分别为64.89%、68.36%和63.66%，其次是残渣态，其富集比例分别为32.99%、30.36%和34.68%，而锰氧化物相、吸附态和碳酸盐相的富集比例则相对很少。在老壳层IV、V构造层中，铂族元素主要赋存于铁氧化物相中，其富集比例分别为69.51%和67.61%，其次是残渣态，其富集比例分别为29.20%和30.19%，而锰氧化物相、吸附态和碳酸盐态富集比例则相对很少。

因此，富钴结壳样品XD3不同构造层中铂族元素赋存状态存在明显差异，未磷酸盐化新壳层（I、II、III）和磷酸盐化老壳层（IV、V）中铂族元素都主要赋存于铁氧化物相中，其富集比例在63.66%～69.51%之间，残渣态对铂族元素也有一定程度的富集作用，其富集比例在29.20%～34.68%之间，而锰氧化物相、碳酸盐相和吸附态对铂族元素的富集贡献则较小。

综上所述，通过对太平洋富钴结壳不同构造层中稀土元素和铂族元素赋存状态研究发现，稀土元素和铂族元素的富集相态主要是铁氧化物相和残渣态，也证实了稀土元素和铂族元素的富集除了受铁氧化物相影响外，残渣态对稀土元素和铂族元素也有一定的富集能力，这一研究发现将对我国富钴结壳资源综合评价及选矿工艺具有指导意义。此外，虽然富钴结壳不同构造层中稀土元素和铂族元素含量差异较大，但是选择性化学提取实验并没有把这些差异表现出来。因此，元素含量差异并不是影响富钴结壳稀土元素和铂族元素富集的主要因素，而与其中的矿物相或氧化物相态密切相关^[33-34]。

3.3 太平洋海山富钴结壳稀土和铂族元素富集机制

太平洋海山富钴结壳稀土和铂族元素明显富集，与其物质来源和沉积环境密切相关。富钴结壳成因主要包括水成沉积成因、海底热液成因和成岩作用成因这3个方面^[35-37]，但稀土元素和铂族元素来源方面仍无最终定论，总结起来主要有海水源、地幔源、生物源、天体源、陆源和海底热液源等方面^[38-40]，在富集机制方面主要有氧化沉淀富集、还原沉淀富集、地外物质混入富集和表面吸附富集这4个方面^[41-44]，这些研究成果均反映了富钴结壳成矿物质具有多源性和富集机制的复杂性。通过上述研究得出，富钴结壳中元素赋存状态与其矿物相或氧化物相态密切相关，为此，本文从富钴结壳稀土元素和铂族元素的赋存状态方面入手，来探讨其富集机制。

3.3.1 富钴结壳稀土元素富集机制

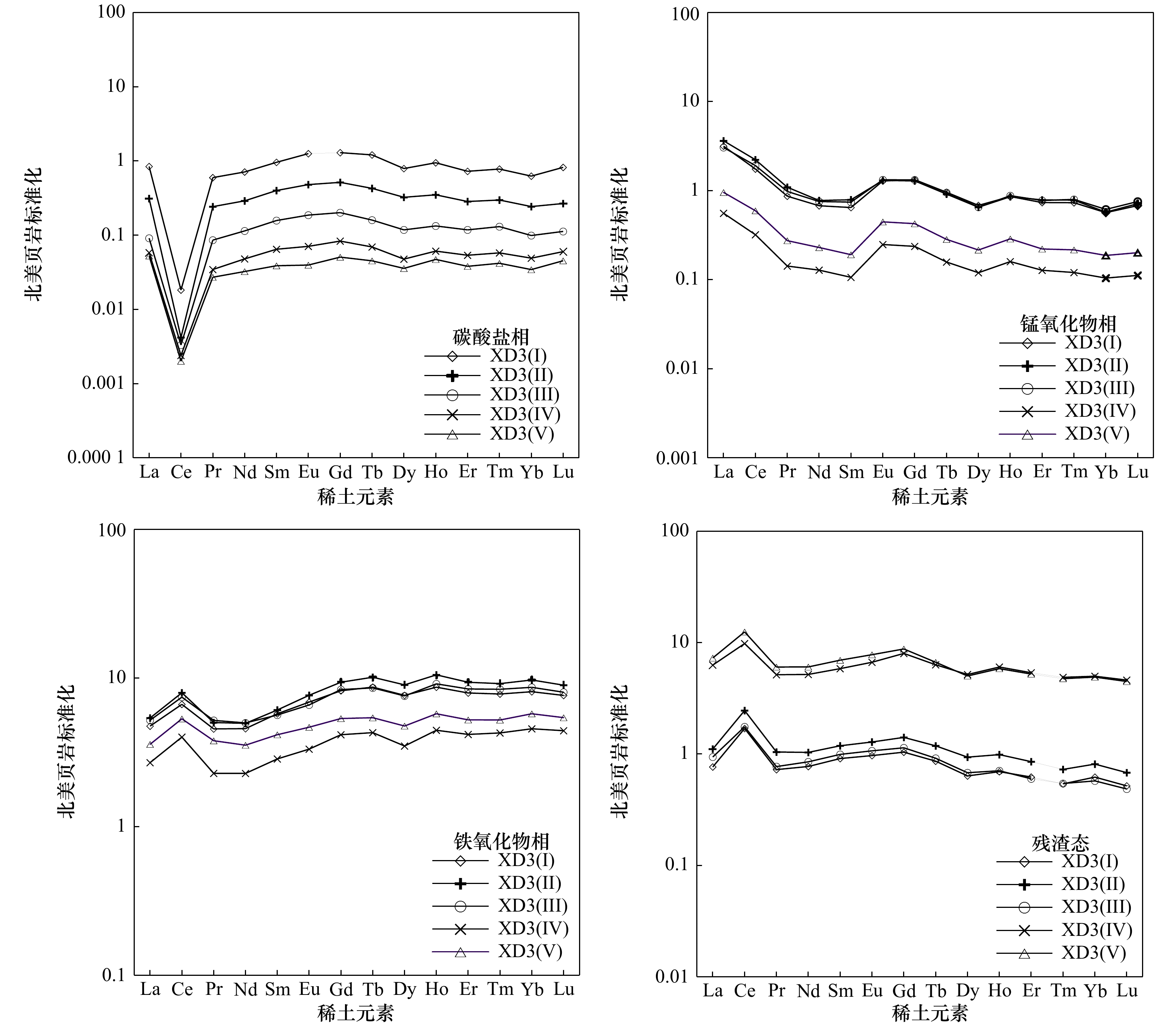

对富钴结壳不同构造层（I、II、III、IV、V和VI）在碳酸盐相、锰氧化物相、铁氧化物相、残渣态中稀土元素进行北美页岩标准化（因吸附态元素含量太低，在此不做讨论），其配分曲线见图7。结果显示，在碳酸盐相中，构造层I、II、III、IV和V的δCe分别为0.03、0.02、0.04、0.05和0.05，δCe均小于1，呈现出Ce负异常。在锰氧化物相中，构造层I、II、III、IV和V的δCe分别为0.87、0.94、0.95、0.91和0.97，δCe均小于1，呈现出Ce负异常。在铁氧化物相中，构造层I、II、III、IV和V的δCe分别为1.43、1.53、1.43、1.61和1.44，δCe均大于1，呈现出Ce正异常。在残渣态中，构造层I、II、III、IV和V的δCe分别为2.27、2.28、2.05、1.72和1.87，δCe均大于1，呈现出Ce正异常。

因此，对于富钴结壳同一相态，不同构造层（I、II、III、IV和V）中稀土元素配分模式基本相似。在碳酸盐相和锰氧化物相中，均呈现出Ce负异常，这表明Ce具有严重亏损特征；在铁氧化物相和残渣态中，均呈现出明显Ce正异常，这表明富钴结壳具有Ce明显富集特征，这进一步说明富钴结壳稀土元素的富集程度与其矿物相或氧化物相态密切相关。

太平洋海域水深在500～1 250 m范围内为最小含氧带（OMZ），它为富钴结壳提供了丰富的成矿物质，研究区富钴结壳是水成沉积成因，主要分布于最小含氧带以下区域内，其海洋化学环境有利于Ce的氧化沉淀富集^[35-37]。海水中Ce³⁺与其他三价稀土元素的地球化学性质不同，它在较强的氧化条件下，可溶性Ce³⁺发生化学反应生成不溶性Ce⁴⁺，最终形成CeO₂沉淀。结合前面赋存状态研究结果可知，铁氧化物相是稀土元素的主要富集相态，因此，推测不溶性CeO₂沉淀主要被吸附到铁氧化物胶体粒子中，使Ce与其他三价稀土元素分离，从而导致富钴结壳中Ce明显富集。

3.3.2 富钴结壳铂族元素富集机制

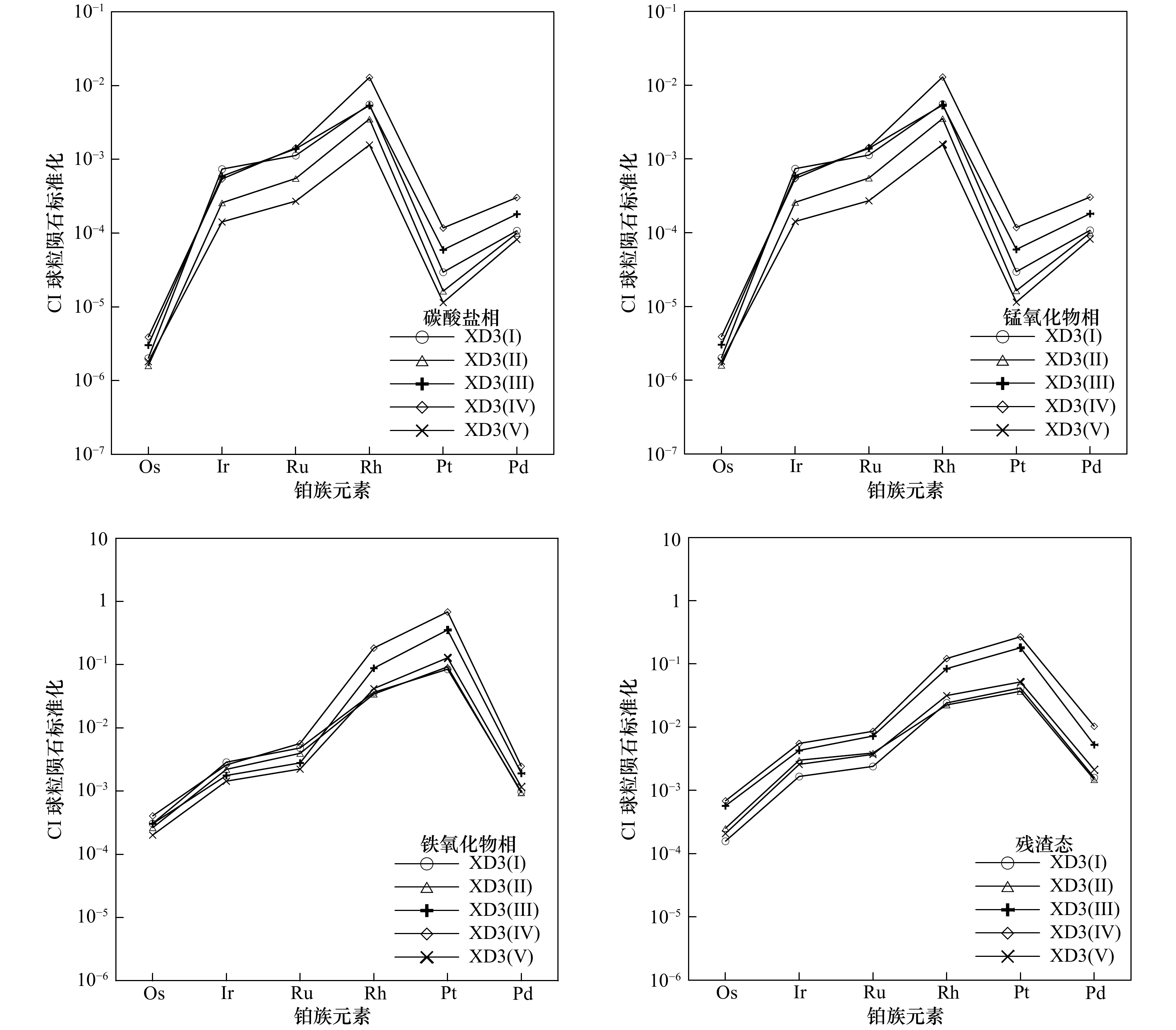

对富钴结壳不同构造层（I、II、III、IV、V和VI）在碳酸盐相、锰氧化物相、铁氧化物相、残渣态中铂族元素进行CI球粒陨石标准化（因吸附态元素含量太低，在此不做讨论），其配分曲线见图8。结果显示，在碳酸盐相中，不同构造层I、II、III、IV和V的δPt分别为0.04、0.03、0.06、0.06和0.03，均小于1，呈现出Pt负异常。在锰氧化物相中，不同构造层I、II、III、IV和V的δPt分别为19.43、12.59、11.11、16.43和12.51，均大于1，呈现出Pt正异常特征。在铁氧化物相中，不同构造层I、II、III、IV和V的δPt分别为14.22、16.20、27.36、32.08和18.38，均大于1，呈现出Pt正异常。在残渣态中，不同构造层I、II、III、IV和V的δPt分别为6.73、6.40、8.55、7.59和6.33，均大于1，呈现出Pt正异常特征。

因此，对于富钴结壳同一相态，不同构造层（I、II、III、IV和V）中铂族元素配分模式基本相似。在碳酸盐相中，均呈现出明显的Pt负异常，这表明Pt具有严重亏损的特征，铂族元素之间发生了明显分异；在锰氧化物相、铁氧化物相和残渣态中，均呈现出明显的Pt正异常，这表明富钴结壳具有Pt明显富集的特征，铂族元素之间发生了明显分异，这也进一步说明富钴结壳铂族元素的富集程度与其矿物相或氧化物相态密切相关。

太平洋海山研究区富钴结壳是水成沉积成因，主要分布在最小含氧带以下的海山上，海山玄武岩和海水之间发生水/岩反应，释放的是铂族元素络合物形式，在海水中Pt主要是以${\rm{PtCl}}_4^{2-} $形式存在^[42-43]。研究显示^[44]，富钴结壳中Pt具有与Ce相似的性质，其氧化条件越强，越有利于Pt的富集。随着海水中溶解氧含量逐渐增加，海水中可溶性Pt²⁺被氧化成不溶性Pt⁴⁺沉淀。根据前面赋存状态研究结果可知，铁氧化物相是铂族元素的主要富集相态，因此，我们推测不溶性沉淀主要被吸附到铁氧化物胶体粒子中，使Pt与其他铂族元素分离，从而导致富钴结壳中Pt明显富集。而Pd与其他铂族元素相比，离子半径较大，且具有较强的地球化学活性，在海水中的溶解度较高^[44]，难以被铁锰氧化物胶体粒子所吸附，从而导致富钴结壳中Pd明显亏损。

综上所述，太平洋徐福海山富钴结壳稀土元素和铂族元素的富集推测为铁氧化物胶体粒子的吸附作用，受海水氧化性环境影响，可溶性Ce³⁺和Pt²⁺分别被氧化成不溶性Ce⁴⁺和Pt⁴⁺，沉淀被吸附到铁氧化物相中，从而造成富钴结壳稀土和铂族元素的富集。

4 结论

收起

以太平洋海山富钴结壳样品为研究对象，通过等离子体发射光谱法、等离子体质谱法和相态分析等手段，阐述了富钴结壳稀土元素和铂族元素的地球化学特征、赋存状态和富集机制。研究发现，富钴结壳稀土元素和铂族元素明显富集，老壳层中稀土元素和铂族元素含量明显高于新壳层，这可能与老壳层发生磷酸盐化作用有关。轻稀土元素明显高于重稀土元素，呈现Ce正异常而Eu无异常，具有明显Ce富集特征。铂族元素之间发生了明显分异作用，PPGE含量明显高于IPGE含量，表现出明显Pt正异常而Pd负异常，具有明显Pt富集而Pd亏损特征。富钴结壳不同构造层中稀土元素和铂族元素的富集相态主要是铁氧化物相和残渣态，也证实了稀土元素和铂族元素的富集除了受铁氧化物相影响外，残渣态对稀土元素和铂族元素也有一定的富集能力。富钴结壳稀土元素和铂族元素的富集推测为铁氧化物胶体粒子的吸附作用，受海水氧化性环境影响，可溶性Ce³⁺和Pt²⁺分别被氧化成不溶性Ce⁴⁺和Pt⁴⁺，沉淀被吸附到铁氧化物相中，从而造成富钴结壳稀土元素和铂族元素的富集。

致谢：中国科学院地球化学研究所的漆亮研究员协助进行PGE测试方法的建立和分析工作，谨致谢忱！同时衷心感谢审稿人提出的修改意见。
