岸外沙洲潮间带地形的增强型遥感构建方法

PDF下载

周永 ¹ , 张东 ¹^,²^,^* , 邓慧丽 ¹ , 徐南 ¹ , 张慧铭 ¹ , 郝昕 ¹ , 沈永明 ¹

海洋学报 | 论文 2021,43(12): 133-143

收起

海洋学报 | 论文 2021, 43(12): 133-143

岸外沙洲潮间带地形的增强型遥感构建方法

全屏

周永¹, 张东¹^,²^,^*, 邓慧丽¹, 徐南¹, 张慧铭¹, 郝昕¹, 沈永明¹

作者信息

¹南京师范大学海洋科学与工程学院，江苏南京 210023

²江苏省地理信息资源开发与利用协同创新中心，江苏南京 210023

周永（1989-），男，江苏省南京市人，主要从事海岸带遥感应用研究。E-mail：451985335@qq.com

通讯作者:

张东（1975-），男，江苏省南通市人，博士，副教授，主要从事海岸带资源环境遥感研究。E-mail：zhangdong@njnu.edu.cn

The enhanced construction method for intertidal terrain of offshore sandbanks by remote sensing

Yong Zhou¹, Dong Zhang¹^,²^,^*, Huili Deng¹, Nan Xu¹, Huiming Zhang¹, Xin Hao¹, Yongming Shen¹

Affiliations

¹College of Marine Science and Engineering, Nanjing Normal University, Nanjing 210023, China

²Jiangsu Center for Collaborative Innovation in Geographical Information Resource Development and Application, Nanjing 210023, China

出版时间: 2021-12-30 doi: 10.12284/hyxb2021169

文章导航

摘要

收起

水边线法是潮间带地形遥感反演的重要方法。针对常规水边线方法在应用于地形多变的岸外沙洲潮间带数字高程模型（DEM）构建中出现的水边线交叉和缺乏表现潮沟微地形特征的问题，本文提出了一种增强型地形遥感构建方法：首先通过潮位排序，筛选出具有正确高程变化趋势、空间分离的水边线；然后对筛选过程中水边线位置相近的影像组按像元计算改进的归一化差值水体指数并进行均值序列合成，提取出合成海陆边界线，二者共同构建出初始的潮间带DEM；进一步利用低潮期的潮沟边界线和中线生成潮沟DEM，通过潮沟镶嵌处理，最终获得可表达滩面微地形起伏的潮滩DEM。该方法在江苏岸外辐射沙洲中部核心区域的模拟应用表明，对比4条验证剖面的平均结果，高程平均绝对误差为0.43 m，均方根误差为0.54 m，相关系数（r）为0.75，模拟高程与验证高程在剖面起伏形态变化方面具有良好的一致性，同时模拟DEM的空间破碎度小，能够反映更多的细节地形特征。该方法可为利用多源遥感数据构建考虑微地形变化的高精度潮间带地形DEM提供新的思路。

关键词

潮间带 / 数字高程模型 / 遥感 / 水边线 / 影像合成 / 潮沟镶嵌

Abstract

收起

The waterline method is an important method for remote sensing inversion of intertidal terrain. Aiming at the problems in the digital elevation model (DEM) construction with variable topography, which the waterlines intersect and lack of representation of micro-topography for the tidal creek in the conventional waterline method, an enhanced terrain remote sensing construction method was proposed in this paper. First, the waterlines with the correct trend of elevation change and spatial separation were selected through tidal level sorting. Second, the images group with similar waterlines position in the screening process were combined according to the mean of a sequence of the modified normalized difference water index values in each pixel, and the boundary line of land-sea was obtained. These two methods worked together to construct the initial intertidal DEM. Then, the tidal creek DEM was generated by using the boundary and centerline of the tidal creek in the low tide period. Through the mosaic processing, the tidal flat DEM that can express the undulating micro-topography of the beach surface was constructed. Comparing with the measured terrain, the results in the central core area of the radial sand ridges off the coast of Jiangsu showed that the mean absolute error of the 4 measured sections was 0.43 m, the root mean square error was 0.54 m, and the average correlation (r) was 0.75. The simulation results and the measured results were in good agreement with the changes in beach undulations. Furthermore, the spatial fragmentation of the simulated DEM was small and can reflect more detailed terrain features. This method can provide a new idea for constructing high-precision DEM of intertidal zone considering micro terrain changes by using multi-source remote sensing data.

Key words

intertidal zone / digital elevation model / remote sensing / waterline / image synthesis / tidal creek mosaic

引用本文

周永, 张东, 邓慧丽, 徐南, 张慧铭, 郝昕, 沈永明. 岸外沙洲潮间带地形的增强型遥感构建方法. 海洋学报, 2021 , 43 (12) : 133 -143 . DOI: 10.12284/hyxb2021169

Yong Zhou, Dong Zhang, Huili Deng, Nan Xu, Huiming Zhang, Xin Hao, Yongming Shen. The enhanced construction method for intertidal terrain of offshore sandbanks by remote sensing[J]. Haiyang Xuebao, 2021 , 43 (12) : 133 -143 . DOI: 10.12284/hyxb2021169

正文

收起

1 引言

收起

潮滩位于海陆交互区域，具有独特的地形^[1]、沉积物^[2]和水文特征^[3]。作为众多生物的栖息场所，潮滩在保持生物多样性、维持生态系统稳定等方面具有极高的生态价值^[4]。随着沿海经济的不断发展，潮间带的经济价值日益凸显^[5]。但人类开发活动如滩涂围垦、围海养殖、港口建设等在带来大量土地和经济效应的同时，也给沿海地区尤其是潮滩地区造成了巨大影响^[6]。近年来，随着自然影响和人类开发活动力度的加大，潮滩环境变化加快，冲淤变化显著，潮滩资源正在面临极大的危机。针对潮滩的动态变化监测与利用保护刻不容缓^[7]。

江苏岸外辐射沙洲作为江苏淤泥质潮滩的重要部分，在资源开发利用和海岸演变研究等方面具有重要价值^[8]。但受较远的离岸距离、恶劣的勘测环境和周期性淹没下滩面持续变动等因素影响，岸外辐射沙洲潮间带区域长期缺少全面、准确的地形监测数据。基于LiDAR^[9]、InSAR^[10]技术的潮滩地形获取方法因其在数据获取性和经济性上的不足，制约着在该区域的大面积监测应用。遥感水边线法利用多时相卫星遥感影像数据构建潮滩数字高程模型（DEM），具有数据获取方便、简单实用、精度较高等优势，成为潮间带地形获取的重要手段^{[8, 11]}。目前该方法已运用于德国瓦登海^[12]、韩国戈姆索和咸平郡湾^[13]等多个区域的潮滩地形反演，国内Wang等^[14]、Kang等^[15]和郑宗生^[16]也利用遥感水边线方法完成了长江口、江苏沿海等淤泥质潮滩区域的地形构建，并取得较好结果。

辐射沙洲区域水动力条件复杂，日益频繁的人类活动加剧了水动力环境的调整。虽然在较短周期内，相似潮位下的沙体轮廓范围大体一致，但沙体表面形态变化（如潮沟摆动）会引起水边线的位置发生变化，从而导致在较窄的平面条带范围内集中的大量水边线存在相互交叉现象^[17]，造成生成的DEM产生地形破碎化和异常起伏。因此，选择合适的水边线是构建高精度潮间带DEM的基础。Sagar等^[18]提出了以长时间序列影像为基础的潮滩高程信息提取方法，通过将序列影像的时间域转化为潮高域来构建合成图层，在获取平均地形变化特征的同时减少影像异常值的影响。该方法在一定程度上可以借鉴用于解决交叉水边线的问题，但其应用于澳大利亚大陆尺度的潮滩地形构建中，只关注了单一潮位站点的潮位序时变化以及长周期下大量像元灰度序列数据的统计特征，而忽略了区域内的潮差空间分布差异以及长时间周期内可能的潮滩冲淤变化，因而难以直接应用到辐射沙洲等潮滩地形变化较快的区域。此外，潮间带沙体的坡度相对平缓，高差不大，滩面分布有大量的树枝状和贯通状潮沟，然而现有的DEM构建方法只关注沙体整体的形态，却忽略了潮沟的微地貌表达^[19]，这也直接影响了潮间带DEM的构建精度和呈现效果。

因此，本文拟针对常规水边线方法在应用于地形多变的岸外沙洲潮间带DEM遥感构建中出现的水边线交叉误差和缺乏考虑潮沟微地形的问题，研究增强型潮滩DEM构建方法，实现岸外沙体DEM的快速构建，为利用卫星遥感数据监控潮间带地形变化提供技术支撑。

2 研究区与数据

收起

2.1 研究区概况

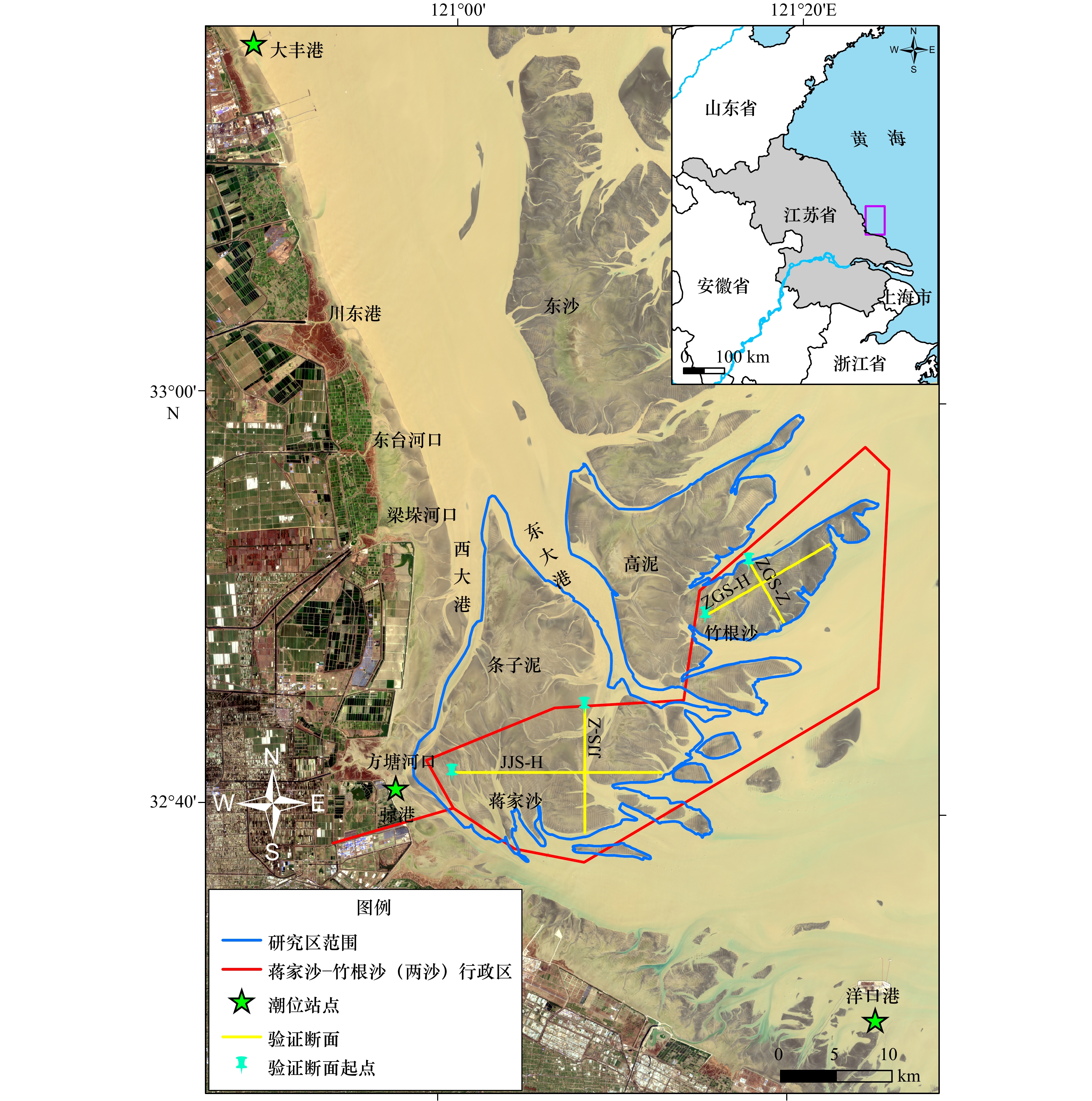

辐射沙洲位于江苏中部沿海，北起射阳河口，南至蒿枝港，由70多条沙脊和潮流通道组成，沙体表面平坦开阔，在潮汐作用下被周期性淹没。中部条子泥–蒋家沙–竹根沙区域作为辐射沙洲的核心区，紫菜养殖^[20]、风电开发^[21]等人类开发活动频繁，沙体短周期内变化监测需求较大，因而被选作研究区域，进行潮间带DEM构建试验。研究区范围如图1所示，位于32°38′～32°59′ N，120°58′～121°25′ E之间，南北跨度约37 km，东西跨度超过40 km。潮汐类型以正规半日潮为主，浅海分潮显著。潮波系统受东海前进潮波与南黄海旋转潮波共同影响，二者在弶港岸外辐合，波能集中，区域内平均潮差为3.9 m，最大潮差可达9.28 m，且潮差以弶港为中心分别向南、北逐渐减小^[22]。

2.2 遥感影像数据

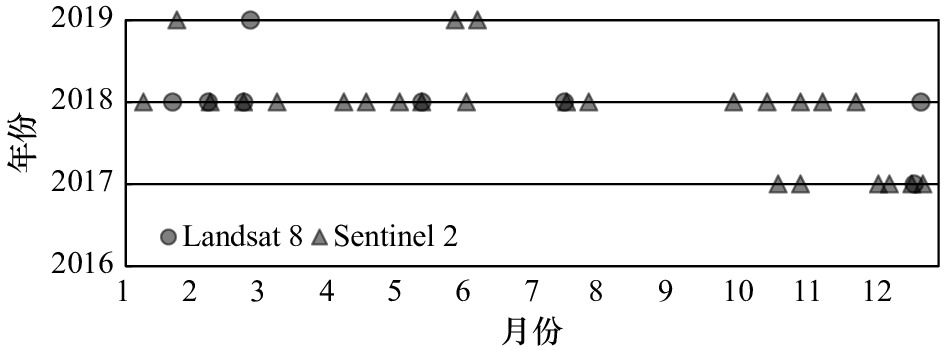

综合可覆盖研究区范围、清晰少云等要求，选择了25景10 m空间分辨率的Sentinel 2 MSI影像和8景15 m分辨率的Landsat 8 OLI影像作为遥感数据源，进行潮间带DEM构建，影像的成像时间分布如图2所示，时间跨度为2017年10月至2019年6月。所有影像经过大气校正、几何精校正、图像增强等预处理，几何精校正精度优于1个像元。由于空间分辨率不同，影像均重采样至30 m。

2.3 潮位数据

由于地球曲率变化、浅海潮波变形等影响，辐射沙洲岸段潮位变化呈现出的“跳绳效应”^[22]，条子泥–蒋家沙–竹根沙海域的潮差变化较大，无法用单一站点的潮位代表水边线上不同位置的潮位空间差异。因此，在研究区北、西、南3个方向上分别选择了大丰港、弶港和洋口港3个潮位站点，进行潮位数据收集，站点位置如图1所示。根据潮汐调和分析原理，利用站点的短周期（2个月以上）逐时潮位资料，即可计算其潮汐调和常数，实现站点在影像成像时刻的潮位模拟并具有较好精度^[23]。因此，收集了上述3个站点2018年6月至2019年1月间逐小时的潮汐表潮位过程数据（http://global-tide.nmdis.org.cn/），利用T_TIDE潮汐调和分析工具进行分潮模拟^[24]，根据信噪比大小确定出显著分潮，模拟得到研究区的潮位误差小于20 cm。

2.4 DEM验证数据

收集了2018年蒋家沙–竹根沙局部海域的水下声呐实测地形数据，空间分辨率为250 m，高程基准为1985国家高程基准。在蒋家沙沙体上按照经纬度方向、在竹根沙沙体上按照平行和垂直于沙脊走向方向划定4条验证剖面，分别命名为JJS-H、JJS-Z、ZGS-H和ZGS-Z，位置如图1所示。通过提取断面上的实测点高程，验证遥感方法构建的潮间带DEM精度，评价DEM质量。

3 研究方法

收起

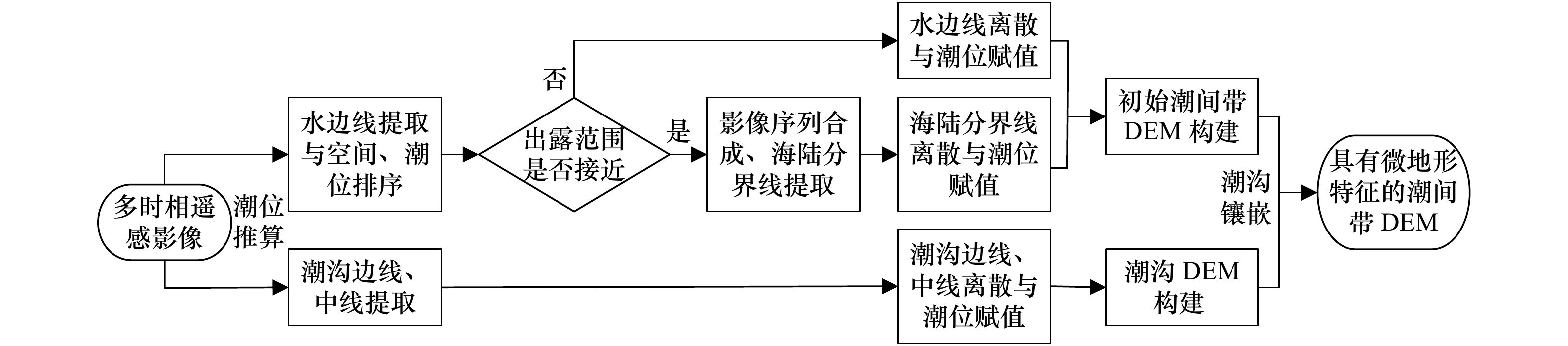

常规遥感水边线方法是基于潮间带区域在潮汐作用下被周期性淹没的特性，将从遥感影像上提取并赋予潮位信息的瞬时水边线视为“等高线”，利用空间插值处理，得到潮间带DEM。本文在遥感水边线法的基础上，提出面向岸外沙洲潮间带地形的增强型遥感构建方法，实现以下两方面的改进：（1）根据较短周期、较小潮差内淹没概率相似的原理，引入影像序列合成方法，提取合成影像的海陆边界线，解决常规水边线方法中对于较窄区域内多时相水边线交叉重叠造成的DEM高程异常和破碎化难题；（2）提出潮沟DEM构建方法，通过在常规水边线方法得到的DEM上镶嵌潮沟DEM，实现对潮滩表面微地形的表达，提高潮间带DEM精度，改善可视化效果。具体技术流程如图3所示，主要技术方法阐述如下。

3.1 基于空间及潮位关系特征的影像排序

构建高精度的潮间带DEM，关键是用于空间插值的瞬时水边线在平面上具有位置分离性，在高度变化上具有良好趋势性。因此，首先需要对从33景预处理后的遥感影像上提取得到瞬时水边线按照先平面位置、后潮位关系进行排序。

由于潮位滞后效应影响，大丰港、弶港和洋口港3个潮位观测站点的潮位序时变化不同，需要选择合适的站点作为影像序列的潮高排序基准。基于此，分别以其中1个站点的潮高为基础，对全部33景影像按高低排序，然后对3个站点的潮位变化情况进行线性拟合，通过对比趋势线的拟合决定系数R²和斜率，选择潮位排序的基准站点。图4a至图4c分别显示了以大丰港、弶港和洋口港潮位站为基准进行影像成像时刻潮位排序后的潮位分布和线性拟合结果，表1列出了对应的拟合决定系数R²和斜率值。

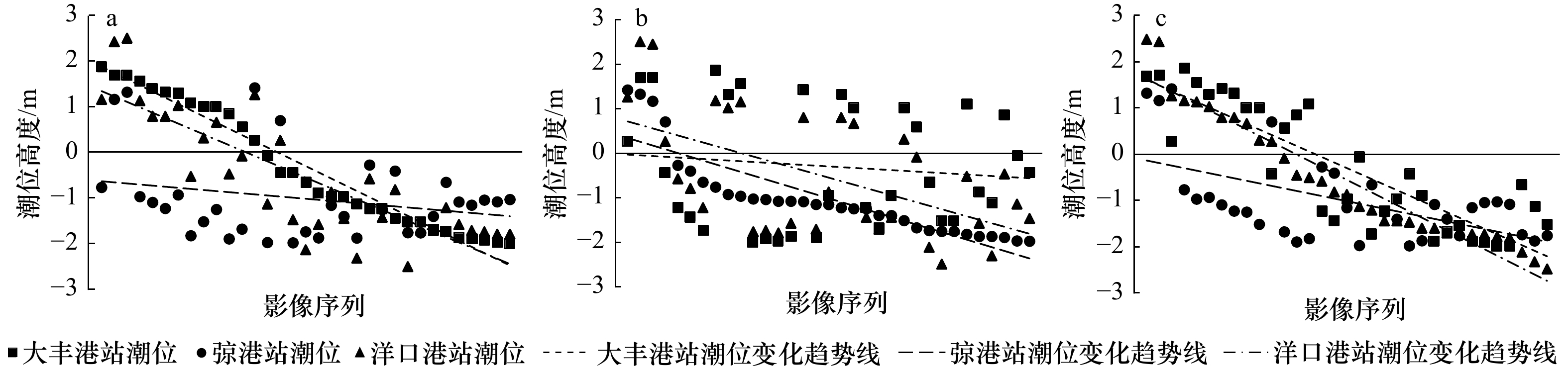

相较而言，如图4c所示，以洋口港站为排序基准下，大丰港站和弶港站潮位变化趋势线性拟合效果相对较好，大丰港站、弶港站、洋口港站的拟合决定系数R²分别为0.74、0.32和0.93，潮位点变化离散起伏较小，表明以洋口港站为排序基准，大丰港与弶港站的潮位变化趋势更具有规律性。进一步对比趋势线斜率，以洋口港站为排序基准时，大丰港站、弶港站、洋口港站潮位趋势斜率分别为–0.11、–0.06和–0.13，3个站点的潮位变化斜率变化差异最小，潮位变化速率最为接近。因此选定洋口港站作为基准站点进行潮位排序，其中，12条具有正确空间与潮位关系特征的水边线，后续直接参与DEM插值构建；其余21条水边线根据潮高大小相似、平面位置相近、线段相交的原则，分成5组，各组潮差范围在0.13～0.4 m之间，平均潮差间隔0.24 m。5组水边线对应的影像组如表2所示，用于下一步的影像序列合成及海陆边界线提取。

3.2 影像序列合成与海陆边界线提取

影像序列合成方法通过统计一个特定周期内影像各像元的灰度值域分布，来指示该像元位置被潮水淹没的频率状况，然后结合潮高变动范围，将时间序列影像的灰度值域转变为潮高域，在特定潮高范围内获得预设淹没频率下的海陆边界线^[18]。以其代替分布于较窄区域内的多时相水边线，可去除水边线交叉所带来的高度异常起伏。

将用于序列合成的遥感影像按组裁剪为相同大小，采用改进的归一化差值水体指数（MNDWI）进行图像增强处理^[25]，来加大影像中的海陆差异，并进行影像序列合成。MNDWI公式如下：

(1)${\rm{MNDWI}} = \frac{{R_{\rm{g}}{\rm{ - }}R_{{\rm{swir}}}}}{{R_{\rm{g}} + R_{{\rm{swir}}}}}，$

式中，$R_{\rm{g}}$为绿波段反射率，在Landsat 8 OLI和Sentinel 2 MSI中同为B3波段；$R_{{\rm{swir}}}$为短波红外波段反射率，在Landsat 8 OLI和Sentinel 2 MSI中分别对应B6波段和B11波段。在淤泥质潮滩，由于短波红外波段对浑浊海水的光谱反射率较低，因此使用MNDWI处理后，海陆边界色调对比度更强，有利于海陆边界线的识别。

与以长时间序列影像为基础，取MNDWI中位数作为合成影像像元值的方式不同^[18]，由于各影像组内原始影像的时间跨度短、数量少，经过筛选和排序后各像元MNDWI序列中基本不存在离群值，利用中位数去除异常值影响的作用并不显著，因此选取序列的平均值来完成新图像的合成。这样通过计算像元的MNDWI平均值作为合成图像的像元值，将较短周期内各影像中呈现的沙体变化进行均值化处理，可以在弱化单一成像时刻下瞬时沙体形态的同时，获得代表地形平均变化特征的海陆边界位置信息。

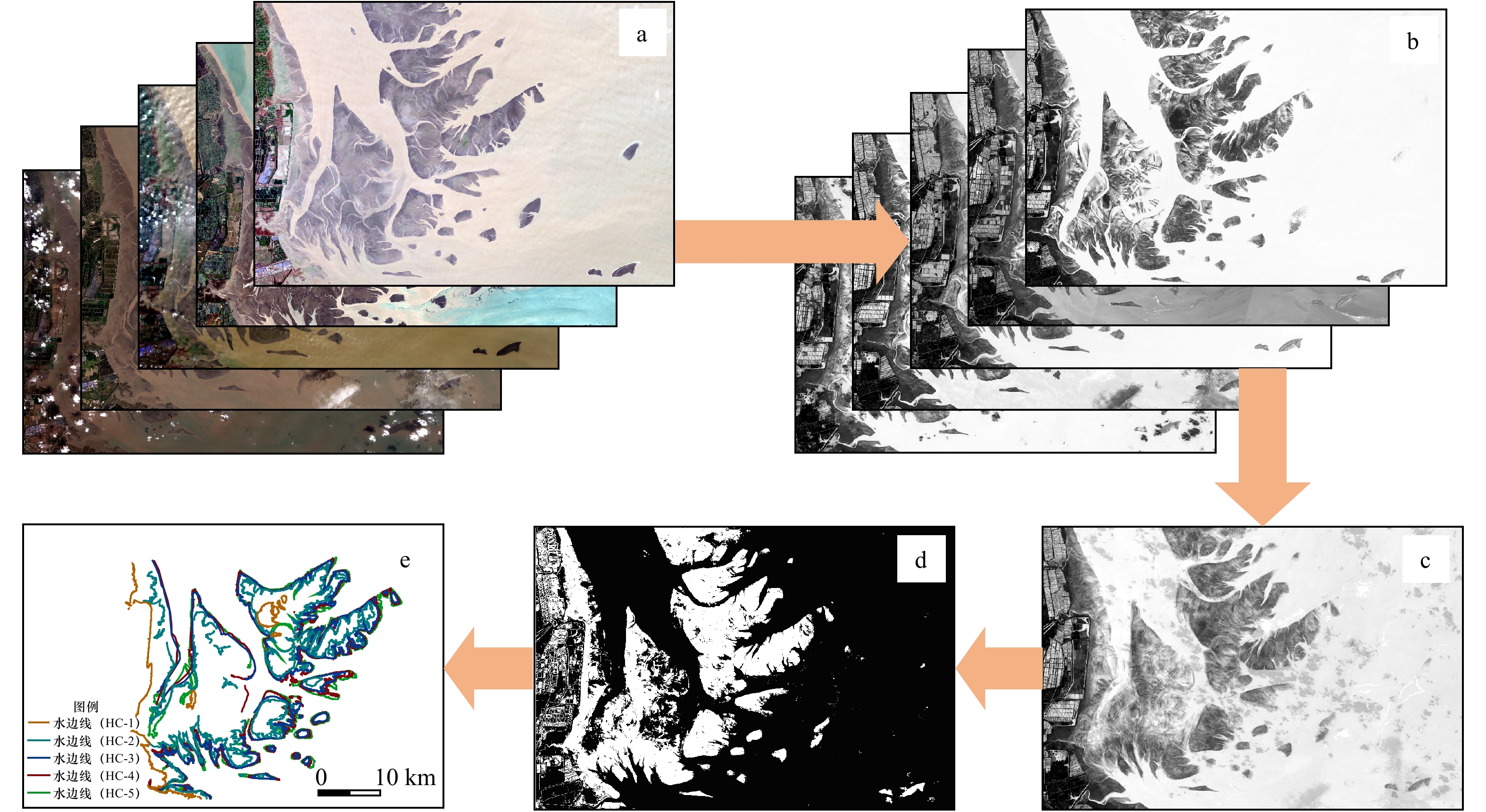

图5显示了以影像组HC-4为例的5景遥感影像的MNDWI序列合成与海陆边界线提取过程。可以看到，取序列MNDWI均值形成的合成图像（图5c）中出露沙体与海水的边界总体清晰，仅在部分区域如蒋家沙东部和西南部呈现海陆灰度值相似、边界不明显状况。通过观察该合成图像的MNDWI分布直方图，取0.42的谷值作为分割阈值，生成海陆二值图像（图5d），进一步利用Sobel边缘检测算子提取出海陆边界线。以边界线为基础、300 m为距离构建缓冲区，叠加合成前5景原始影像提取的瞬时水边线，除部分区域如蒋家沙西北侧与陆岸相连区域以及东南侧潮沟摆动频繁区域以外，各瞬时水边线均位于该缓冲区内，表明序列合成影像提取的海陆边界线结果能够较准确的还原该潮位区间内沙体的平均轮廓信息。图5e显示了5组合成影像提取的海陆边界线结果。

3.3 初始潮间带DEM构建

由于提取的水边线或合成的海陆边界线不能被简单视为等高线，因此将提取出的12条具有正确空间与潮位关系特征的水边线和从合成影像组中提取的5条合成海陆边界线，按照30 m的间隔进行空间离散，针对其环状的形态特征，选用反距离平方加权方法进行空间潮位内插^[26]。其中，12条水边线的潮位插值依据为各潮位控制站点在影像成像时刻的潮位，5条合成海陆边界线的潮位插值依据为各潮位控制站点在合成组内各影像成像时刻潮位的平均值。对所有的离散点通过潮位控制站点的潮位值进行反距离平方加权潮位插值及赋值处理后，利用不规则三角网（TIN）方法，构建得到研究区的初始潮间带DEM。

3.4 具有潮沟微地形特征的潮间带DEM构建

潮间带表面潮沟大多宽度窄、深度浅、高差小，通过空间插值方法直接反演难度较大。因此参考平原河道地形嵌入思路，通过单独构建潮沟区域地形DEM，然后将其镶嵌至初始潮间带DEM上，可以实现对潮间带微地形的细致模拟^[27]。

选取覆盖研究区的2018年2月23日Sentinel 2 MSI卫星遥感影像进行潮沟边界线和中线提取，该影像潮滩出露基本为最大范围，潮沟形态清晰完整。首先参照水边线提取流程，提取得到矢量格式的潮沟两侧边界线，用于控制潮沟范围，潮沟宽度从0 m至575.92 m；然后将两侧边界线封闭形成面图层，提取出潮沟中线，用于控制潮沟深度。对潮沟边界线与中线按照30 m间隔离散，通过前述3个潮位站点的潮位值利用反距离平方加权进行潮位空间插值，得到离散点的高程。对于提取的潮沟边界线与中线，3个潮位站点的潮位取值方法如下：潮沟边界线直接取所提取的影像的成像时刻潮位；潮沟中线由于并非直接提取自影像，因此假定所提潮沟的底部在全年最低潮位下均被海水淹没，选择排序基准洋口港站在2018年最低潮位时刻对应的3个潮位站点的潮位，作为其潮位插值基准。然后同样利用不规则三角网（TIN）方法，插值构建出潮沟DEM。利用ArcGIS的图像镶嵌工具，将构建后的潮沟DEM以像元为基础嵌入原始潮间带DEM，完成对潮沟位置处的地形替换和边界平滑处理，即可得到最终具有潮沟微地形特征的潮间带DEM。

4 结果

收起

4.1 DEM构建结果

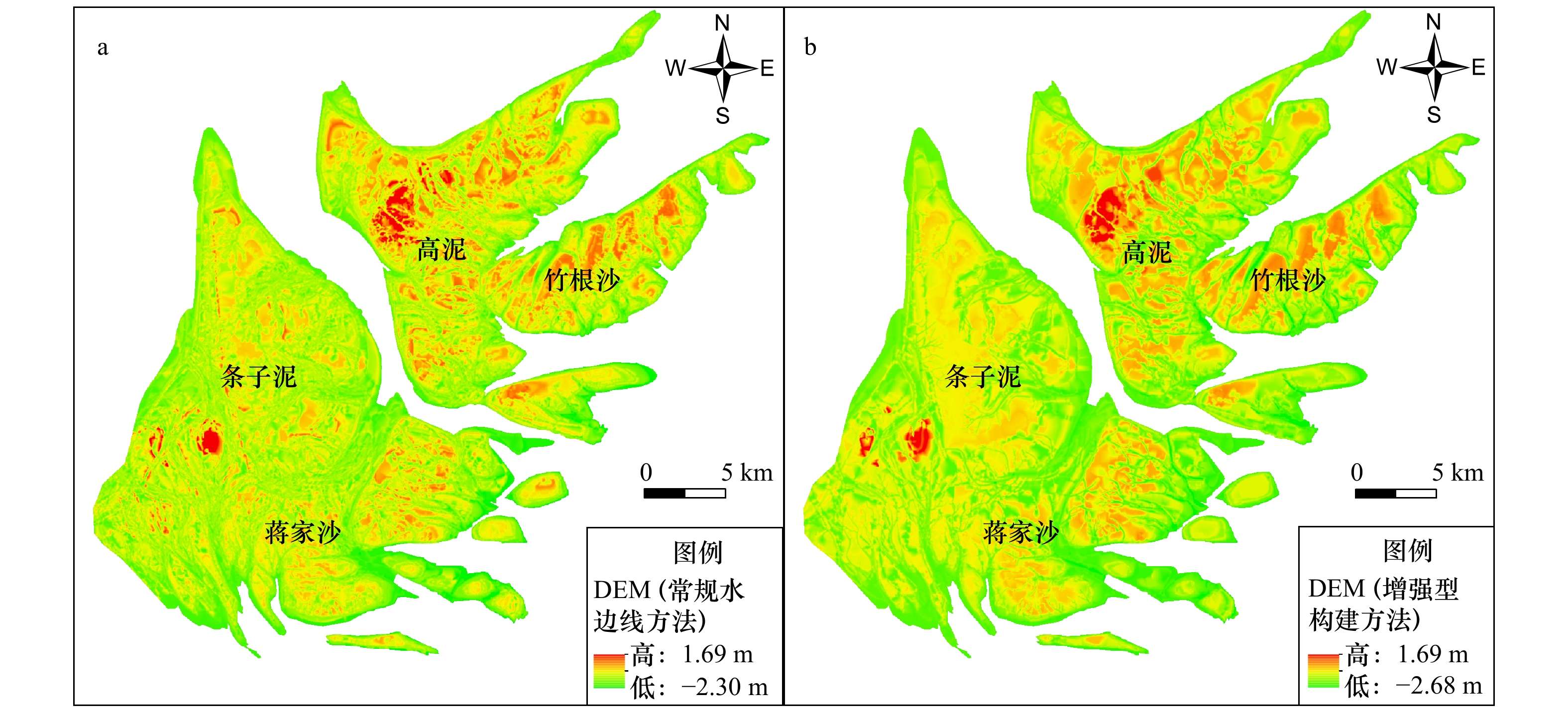

对比常规遥感水边线方法与增强型地形构建方法构建的沙体地形，常规遥感水边线方法以全部33景影像所提取的瞬时水边线为基础进行空间插值，构建的潮间带地形如图6a所示，高度范围为–2.30～1.69 m；增强型潮滩构建方法构建的DEM如图6b所示，高程范围为–2.68～1.69 m。将二者所构建的DEM作差值运算，得到的差值分布呈现明显正态分布特征，平均差值为–2.93 cm，差值范围在±0.3 m以内的区域占64.64%，可见两者构建的DEM结果整体上保持了相似的地形信息。但是由于增强型地形构建方法进行了潮沟镶嵌处理，将原始潮滩上的部分平缓地形替换为V字型潮沟地形，造成滩面高程的最低值下探，因此高程变化范围略大于前者。

在地形呈现方面，常规遥感水边线方法构建的DEM表面多呈点状或线状分布，形态较为破碎，起伏变化杂乱，且无明显的潮沟形态。高程较高的沙脊区域分布于蒋家沙西部和高泥的西北部，虽然能看出呈块状趋势，但总体较为破碎。而增强型潮滩构建方法减少了因为水边线交叉冗余所造成的高度异常起伏与地形破碎，增强了潮间带滩面的潮沟微地形特征，因此可以看到构建的潮间带DEM表面起伏过渡平滑自然，地貌单元多呈块状分布，潮沟形态清晰，多以线状或树枝状分布于沙体边缘，尤其在蒋家沙南部较为集中。沙脊区域位置与前者一致，但空间形态更加完整。

4.2 与DEM实测地形对比分析

4.2.1 地形精度分析

增强型地形构建方法获得的潮间带DEM空间分辨率为30 m，能够较为精细的描述地形起伏细节，但实测剖面是由250 m间隔下的剖面点组成，不同分辨率基准无法直接进行精度对比，因此首先采用升尺度方法，将模拟DEM的空间分辨率插值为250 m；然后采用平均绝对误差（Mean Absolute Error, MAE）、均方根误差（Root Mean Square Error, RMSE）和相关系数（r）3个指标进行DEM高程精度验证。

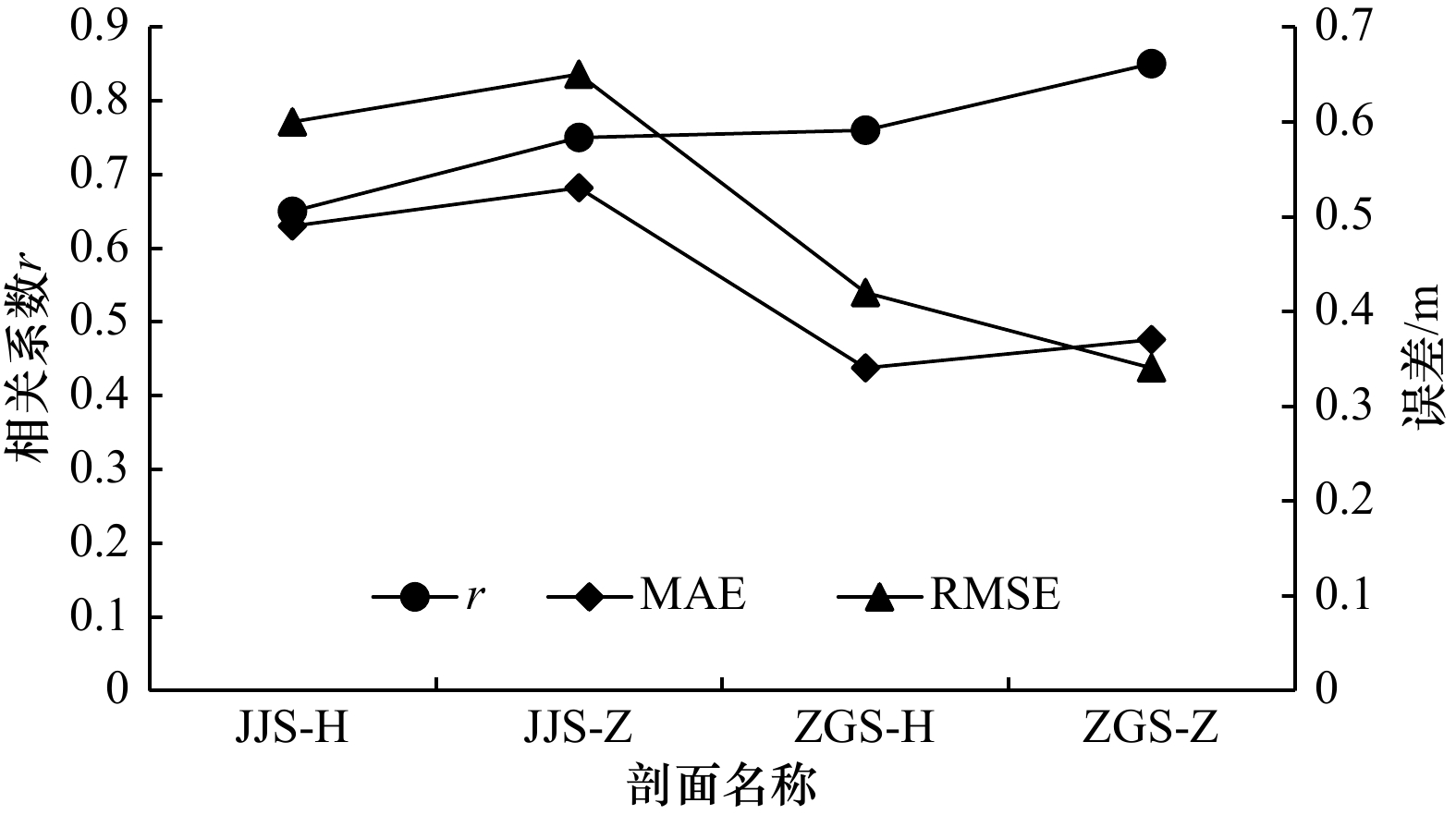

根据4条剖面的同名点高程数据对比，利用增强型地形构建方法得到的条子泥–蒋家沙–竹根沙DEM平均的MAE为0.43 m，RMSE为0.54 m，地形起伏变化的相关系数r为0.75。从各断面来看，如图7所示，误差最大剖面为JJS-Z，其MAE与RMSE分别为0.53 m和0.65 m；误差最小的为ZGS-Z，MAE为0.37 m，RMSE为0.34 m。地形趋势变化中相关系数最高的断面同样为ZGS-Z，r为0.85，最低为JJS-H，r为0.65。4条剖面中，竹根沙沙体的误差结果较蒋家沙沙体偏小，主要是由于蒋家沙、条子泥区域与陆岸的距离较近，受陆岸围垦等人类开发活动影响较大，水动力环境复杂，沙体东侧的东大港大型潮沟系统向东南方向摆动，潮沟拓宽浚深；西侧的西大港潮沟向南贯通，造成蒋家沙沙体冲淤频繁，滩面小型潮沟变化活跃，对水边线的提取与DEM插值精度产生影响。而竹根沙区域距离陆岸较远，水动力环境相对蒋家沙而言较为稳定，沙体在研究周期内变化较小，因此DEM精度相对较高。此外，增强型地形构建方法得到的地形DEM反映的是模拟时段内的平均地形信息，具有一定的地形概化与平均效果，而实测数据显示的是地表测量时点的瞬时形态，因而DEM获取方法的差异及数据所代表的时效性也是造成两者地形之间存在差异的一个重要原因。

4.2.2 剖面形态分析

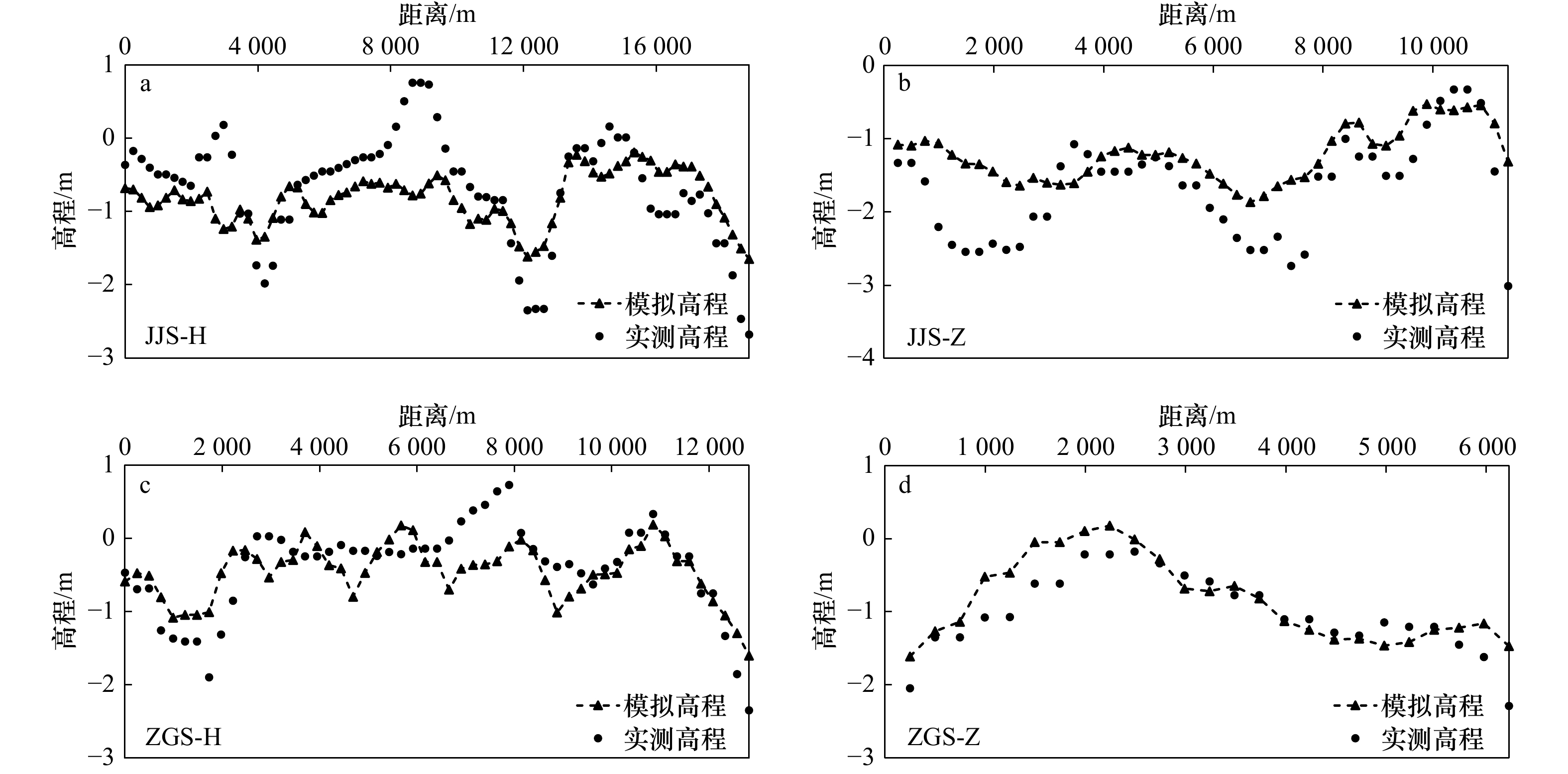

图8显示了增强型地形构建方法获得的沙体DEM与实测DEM的剖面形态对比。可以看出，JJS-H、JJS-Z和ZGS-Z 3条剖面中实测与模拟地形的起伏位置总体基本吻合，但在地形起伏程度上，除了ZGS-H剖面的模拟地形起伏较实测地形稍大以外，其余剖面实测地形的起伏更为显著。如图8a所示，JJS-H剖面中实测地形在距离起点3 000 m和9 000 m处有各有一个明显的沙脊隆起，高程分别达到0.3 m和0.8 m；而在模拟地形中，相同位置上同样有小的地形上升，但上升高度并不明显。图8b所示的JJS-Z剖面中，实测地形在距起点2 000 m和7 500 m处都存在明显的潮沟下切，深度可达到约–2.5 m；在模拟剖面中两处位置同样存在潮沟，但下切深度仅达到–2 m左右，较实测地形存在一定差异。这主要是由于序列合成处理将沙体在不同时相的变化平均化，且潮位赋值也同样以潮高变化的平均值为主，因此相比于实测地形，模拟DEM的高程变化幅度呈现被压缩状态。图8d中ZGS-Z剖面的反演结果在地形起伏方面基本与实测剖面一致，其中在距起点约0～2 000 m的范围内呈现出地形上升，而后2 000～6 500 m呈现出缓慢下降趋势，表明竹根沙中沙体北侧较南侧更陡。

ZGS-H剖面（图8c）与前面3个剖面呈现出相反特征，在距离起点2 000～8 000 m的范围中，实测剖面相对较为平缓，但是模拟地形起伏较为明显。对比影像数据可知，起伏位置都表现为潮沟分布。由于模拟DEM的空间分辨率高，结果能呈现更为细致的起伏结果，且升尺度后的同名位置点仍然能保持周期影像内的起伏信息，但实测地形在250 m的分辨率下，部分较小潮沟信息无法呈现，因而该段区域内的地形呈现出轻微起伏下的平缓状况。

5 结论

收起

本文提出了一种岸外沙洲潮间带增强型地形遥感构建方法，通过将常规遥感水边线法与序列影像合成法相结合，完成小范围和短周期下的潮滩地形反演；进一步引入潮沟DEM镶嵌技术，实现了表现潮滩微地貌特征的岸外沙洲潮间带DEM快速构建。研究结果表明：

（1）根据模拟的潮间带DEM与实测地形之间的4条验证剖面对比，平均的MAE为0.43 m，RMSE为0.54 m，相关系数为 0.75，两者的地形起伏位置较为吻合。但是由于增强型地形构建方法得到的是模拟周期内的平均地形变化状况，因此地形整体起伏偏小。

（2）对比增强型地形遥感构建方法与常规遥感水边线法得到的潮滩DEM结果，两者的平均差值为–2.93 cm，差值呈现明显的正态分布特征且范围在±0.3 m以内的区域占64.64%，可见增强型地形遥感构建方法能够较好地保留潮滩平均高度变化信息。同时该方法减少了因滩面潮沟摆动导致水边线交叉造成的高程误差和地形破碎，构建的潮间带DEM表面起伏过渡自然，潮沟形态清晰，因此适用于淤泥质潮间带地形的快速构建，并保证较高的DEM模拟精度。

该方法在合成影像组的确定过程中，需要首先对所有影像的水边线进行提取，而后在水边线空间排序的基础上再对比潮位高度的变化范围，从而确定影像组对应的影像数据。但是从以上影像组提取的水边线并未参与后续的潮间带DEM构建，所以后续研究需要对影像中沙体出露范围判断和影像成像时刻潮位匹配流程进行改进优化，来提高本潮间带增强型地形遥感构建方法的建模效率。

致谢：感谢欧洲航天局（ESA）和美国地质调查局（USGS）提供的免费卫星影像资料，以及国家海洋信息中心提供的潮位资料信息。

基金

收起

国家自然科学基金（41771447；U1609203）；江苏省海洋科技创新专项（HY2018-3）

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

龚政, 靳闯, 张长宽, 等. 江苏淤泥质潮滩剖面演变现场观测[J]. 水科学进展, 2014, 25(6): 880−887.

Gong Zheng, Jin Chuang, Zhang Changkuan, et al. Surface elevation variation of the Jiangsu mudflats: Field observation[J]. Advances in Water Science, 2014, 25(6): 880−887.

计娜, 程和琴, 杨忠勇, 等. 近30年来长江口岸滩沉积物与地貌演变特征[J]. 地理学报, 2013, 68(7): 945−954.

Ji Na, Cheng Heqin, Yang Zhongyong, et al. Sedimentary and morphological evolution of nearshore coast of Yangtze Estuary in the last 30 years[J]. Acta Geographica Sinica, 2013, 68(7): 945−954.

冯曦, 易风, 曹海锦, 等. 南黄海辐射沙洲近岸海域波浪特性研究[J]. 海洋工程, 2018, 36(1): 62−73.

Feng Xi, Yi Feng, Cao Haijin, et al. An observational study on wave characteristics at the Jiangsu Radial Sand Ridges in the South Yellow Sea of China[J]. The Ocean Engineering, 2018, 36(1): 62−73.

谢富赋, 刘红玉, 李玉凤, 等. 基于极坐标定位的丹顶鹤多尺度越冬生境选择研究——以江苏盐城自然保护区为例[J]. 生态学报, 2018, 38(15): 5584−5594.

Xie Fufu, Liu Hongyu, Li Yufeng, et al. Multi-scale overwintering habitat selection of red-crowned crane based on polar coordinate positioning at Yancheng Nature Reserve, Jiangsu Province, China[J]. Acta Ecologica Sinica, 2018, 38(15): 5584−5594.

徐彩瑶, 濮励杰, 朱明. 沿海滩涂围垦对生态环境的影响研究进展[J]. 生态学报, 2018, 38(3): 1148−1162.

Xu Caiyao, Pu Lijie, Zhu Ming. Effect of reclamation activity on coastal ecological environment: Progress and perspectives[J]. Acta Ecologica Sinica, 2018, 38(3): 1148−1162.

陈玮彤, 张东, 刘鑫, 等. 围填海对南通淤泥质海岸资源影响的综合评价研究[J]. 长江流域资源与环境, 2016, 25(1): 48−54.

Chen Weitong, Zhang Dong, Liu Xin, et al. Comprehensive evaluation of the impact on coastal zone resources caused by reclamation in Nantong muddy coast[J]. Resources and Environment in the Yangtze Basin, 2016, 25(1): 48−54.

张长宽, 陈欣迪. 大规模滩涂围垦影响下近海环境变化及其对策[J]. 河海大学学报(自然科学版), 2015, 43(5): 424−430.

Zhang Changkuan, Chen Xindi. Offshore environmental changes and countermeasures in response to large-scale tidal flat reclamation[J]. Journal of Hohai University (Natural Sciences), 2015, 43(5): 424−430.

马洪羽, 丁贤荣, 葛小平, 等. 辐射沙脊群潮滩地形遥感遥测构建[J]. 海洋学报, 2016, 38(3): 111−122.

Ma Hongyu, Ding Xianrong, Ge Xiaoping, et al. Remote sensing and remote measuring approach to construct tidal flat terrain in the radial sand ridges[J]. Haiyang Xuebao, 2016, 38(3): 111−122.

周良勇, 王薇薇, 高茂生, 等. 航空激光高程测量在黄河三角洲北部潮滩监测中的应用[J]. 地质通报, 2016, 35(10): 1661−1668.

Zhou Liangyong, Wang Weiwei, Gao Maosheng, et al. Monitoring the tidal topography of the north Yellow River Delta with LIDAR data[J]. Geological Bulletin of China, 2016, 35(10): 1661−1668.

Wimmer C, Siegmund R, Schwabisch M, et al. Generation of high precision DEMs of the Wadden Sea with airborne inter-ferometric SAR[J]. IEEE Transactions on Geoscience and Remote Sensing, 2000, 38(5): 2234−2245.

Mason D C, Davenport I J, Robinson G J, et al. Construction of an inter-tidal digital elevation model by the ‘Water-Line’ Method[J]. Geophysical Research Letters, 1995, 22(23): 3187−3190.

Heygster G, Dannenberg J, Notholt J. Topographic mapping of the German tidal flats analyzing SAR images with the waterline method[J]. IEEE Transactions on Geoscience and Remote Sensing, 2010, 48(3): 1019−1030.

Xu Zhen, Kim D J, Kim S H, et al. Estimation of seasonal topographic variation in tidal flats using waterline method: A case study in Gomso and Hampyeong Bay, South Korea[J]. Estuarine, Coastal and Shelf Science, 2016, 183: 213−220.

Wang Yongxing, Liu Yongxue, Jin Song, et al. Evolution of the topography of tidal flats and sandbanks along the Jiangsu coast from 1973 to 2016 observed from satellites[J]. ISPRS Journal of Photogrammetry and Remote Sensing, 2019, 150: 27−43.

Kang Yanyan, Ding Xianrong, Xu Fan, et al. Topographic mapping on large-scale tidal flats with an iterative approach on the waterline method[J]. Estuarine, Coastal and Shelf Science, 2017, 190: 11−22.

郑宗生. 长江口淤泥质潮滩高程遥感定量反演及冲淤演变分析[D]. 上海: 华东师范大学, 2007.

Zheng Zongsheng. Retrieval and analysis of elevation at mudflat using remote sensing[D]. Shanghai: East China Normal University, 2007.

Liu Yongxue, Li Manchun, Cheng Liang, et al. Topographic mapping of offshore sandbank tidal flats using the waterline detection method: A case study on the Dongsha Sandbank of Jiangsu radial tidal sand ridges, China[J]. Marine Geodesy, 2012, 35(4): 362−378.

Sagar S, Roberts D, Bala B, et al. Extracting the intertidal extent and topography of the Australian coastline from a 28 year time series of Landsat observations[J]. Remote Sensing of Environment, 2017, 195: 153−169.

丁贤荣, 康彦彦, 葛小平, 等. 辐射沙脊群条子泥动力地貌演变遥感分析[J]. 河海大学学报(自然科学版), 2011, 39(2): 231−236.

Ding Xianrong, Kang Yanyan, Ge Xiaoping, et al. Tidal flat evolution analysis using remote sensing on Tiaozini flat of the radial sand ridges[J]. Journal of Hohai University (Natural Sciences), 2011, 39(2): 231−236.

魏振宁, 邢前国, 郭瑞宏, 等. 基于遥感的2000−2015年南黄海紫菜养殖空间分布变化研究[J]. 海洋技术学报, 2018, 37(4): 17-22.

Wei Zhenning, Xing Qianguo, Guo Ruihong, et al. Study on the spatial distribution variation of Porphyra aquaculture in the Southern Yellow Sea during the period 2000−2015 retrieved by satellite remote sensing[J]. Journal of Ocean Technology, 2018, 37(4): 17-22.

祁昌军, 廖琦琛, 董浩平, 等. 江苏辐射沙洲潮间带风电场对海洋水动力场的影响分析[J]. 环境污染与防治, 2011, 33(8): 69−74, 80.

Qi Changjun, Liao Qichen, Dong Haoping, et al. Analysis of the impact of wind farm in inter-tidal zone on marine hydrodynamic field of radial sandy ridge in Jiangsu[J]. Environmental Pollution & Control, 2011, 33(8): 69−74, 80.

丁贤荣, 康彦彦, 茅志兵, 等. 南黄海辐射沙脊群特大潮差分析[J]. 海洋学报, 2014, 36(11): 12−20.

Ding Xianrong, Kang Yanyan, Mao Zhibing, et al. Analysis of largest tidal range in radial sand ridges southern Yellow Sea[J]. Haiyang Xuebao, 2014, 36(11): 12−20.

黄祖珂, 黄磊. 潮汐原理与计算[M]. 青岛: 中国海洋大学出版社, 2005.

Huang Zuke, Huang Lei. Tidal Theory and Calculation[M]. Qingdao: China Ocean University Press, 2005.

Pawlowicz R, Beardsley B, Lentz S. Classical tidal harmonic analysis including error estimates in MATLAB using T_TIDE[J]. Computers & Geosciences, 2002, 28(8): 929−937.

徐涵秋. 利用改进的归一化差异水体指数(MNDWI)提取水体信息的研究[J]. 遥感学报, 2005, 9(5): 589−595.

Xu Hanqiu. A study on information extraction of water body with the modified normalized difference water index (MNDWI)[J]. Journal of Remote Sensing, 2005, 9(5): 589−595.

张鹏, 左继翔, 高超, 等. 基于GIS的地形要素插值验证及三维建模研究[J]. 青岛理工大学学报, 2019, 40(1): 34−39.

Zhang Peng, Zuo Jixiang, Gao Chao, et al. Research on terrain element interpolation verification and 3D modeling based on GIS[J]. Journal of Qingdao University of Technology, 2019, 40(1): 34−39.

王春, 汤国安, 刘学军, 等. 特征嵌入式数字高程模型研究[J]. 武汉大学学报·信息科学版, 2009, 34(10): 1149−1154.

Wang Chun, Tang Guoan, Liu Xuejun, et al. The model of terrain features preserved in Grid DEM[J]. Geomatics and Information Science of Wuhan University, 2009, 34(10): 1149−1154.

2021年第43卷第12期

PDF下载

120

引用本文

BibTeX

文章信息

doi: 10.12284/hyxb2021169

接收时间：2020-10-05
首发时间：2026-02-26
出版时间：2021-12-30

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2020-10-05
修回日期：2020-12-09

基金

国家自然科学基金（41771447；U1609203）；江苏省海洋科技创新专项（HY2018-3）

作者信息

¹南京师范大学海洋科学与工程学院，江苏南京 210023

²江苏省地理信息资源开发与利用协同创新中心，江苏南京 210023

通讯作者:

张东（1975-），男，江苏省南通市人，博士，副教授，主要从事海岸带资源环境遥感研究。E-mail：zhangdong@njnu.edu.cn

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/hyxb/CN/10.12284/hyxb2021169

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

排序基准	大丰港站		弶港站		洋口港站
大丰港站	0.96	–0.13		0.06	–0.02		0.70	–0.11
弶港站	0.01	–0.01	0.77	–0.08	0.31	–0.07
洋口港站	0.74	–0.11	0.32	–0.06	0.93	–0.13

排序基准

大丰港站

弶港站

洋口港站

R²

斜率

R²

斜率

R²

斜率

大丰港站

0.96

–0.13

0.06

–0.02

0.70

–0.11

弶港站

0.01

–0.01

0.77

–0.08

0.31

–0.07

洋口港站

0.74

–0.11

0.32

–0.06

0.93

–0.13

影像组名称	成像日期	成像时间	潮位高度/m（国家1985高程）
HC-1	2017年10月31日	10:38:19	0.28	1.42	1.27
2018年7月28日	10:35:49	1.87	–0.76	1.18
2017年10月21日	10:37:09	1.56	–0.96	1.14
	合成后	1.24	–0.10	1.20
HC-2	2018年11月10日	10:39:21	1.01	–1.51	0.31
2019年5月29日	10:35:51	–0.43	0.70	0.27
2017年12月21日	10:30:59	0.58	–1.67	–0.08
	合成后	0.39	–0.83	0.17
HC-3	2019年1月24日	10:40:09	0.85	–1.89	–0.46
2018年4月19日	10:35:49	1.09	–1.82	–0.51
2018年4月9日	10:35:49	–1.22	–0.27	–0.58
2018年10月16日	10:36:59	–0.95	–1.15	–0.86
	合成后	–0.06	–1.28	–0.60
HC-4	2018年10月31日	11:38:31	–1.22	–1.25	–1.42
2018年10月1日	10:35:51	–0.95	–1.39	–1.44
2018年6月3日	10:36:51	–0.43	–1.97	–1.46
2018年1月22日	10:30:46	–0.88	–1.86	–1.58
2018年1月9日	10:40:49	–1.86	–1.08	–1.58
	合成后	–1.07	–1.51	–1.50
HC-5	2017年12月10日	10:40:59	–1.67	–1.39	–1.69
2017年12月25日	10:41:21	–1.52	–1.75	–1.70
2018年2月7日	10:30:38	–1.88	–1.15	–1.71
2019年2月26日	10:30:29	–1.91	–1.04	–1.72
2018年2月23日	10:30:32	–1.99	–1.02	–1.77
2018年2月23日	10:37:11	–1.96	–1.07	–1.79
	合成后	–1.82	–1.24	–1.73
未参与合成的原始影像	2018年5月14日	10:35:51	1.69	1.32	2.50
2018年5月14日	10:29:49	1.71	1.17	2.44
2017年12月5日	10:41:01	1.31	–0.92	1.03
2018年11月25日	10:40:29	1.42	–1.09	0.80
2018年12月24日	10:30:40	1.32	–1.22	0.80
2017年12月20日	10:41:09	1.01	–1.24	0.66
2018年3月10日	10:35:39	–1.43	–0.40	–0.80
2018年2月8日	10:38:39	–1.72	–0.65	–1.21
2018年5月4日	10:35:51	–0.06	–1.97	–1.13
2018年7月17日	10:29:58	–0.65	–1.73	–2.12
2018年7月18日	10:35:49	–1.52	–1.75	–2.48
2019年6月8日	10:35:51	–1.12	–1.87	–2.31

影像组名称

成像日期

成像时间

潮位高度/m（国家1985高程）

大丰港

弶港

洋口港

HC-1

2017年10月31日

10:38:19

0.28

1.42

1.27

2018年7月28日

10:35:49

1.87

–0.76

1.18

2017年10月21日

10:37:09

1.56

–0.96

1.14

合成后

1.24

–0.10

1.20

HC-2

2018年11月10日

10:39:21

1.01

–1.51

0.31

2019年5月29日

10:35:51

–0.43

0.70

0.27

2017年12月21日

10:30:59

0.58

–1.67

–0.08

合成后

0.39

–0.83

0.17

HC-3

2019年1月24日

10:40:09

0.85

–1.89

–0.46

2018年4月19日

10:35:49

1.09

–1.82

–0.51

2018年4月9日

10:35:49

–1.22

–0.27

–0.58

2018年10月16日

10:36:59

–0.95

–1.15

–0.86

合成后

–0.06

–1.28

–0.60

HC-4

2018年10月31日
