HY-2B卫星和模式风速数据随机误差及相关性分析

PDF下载

兰友国 ¹^,² , 林明森 ²^,^* , 张有广 ² , 杨典 ²

海洋学报 | 论文 2023,45(10): 183-194

收起

海洋学报 | 论文 2023, 45(10): 183-194

HY-2B卫星和模式风速数据随机误差及相关性分析

全屏

兰友国¹^,², 林明森²^,^*, 张有广², 杨典²

作者信息

¹ 中国海洋大学信息科学与工程学院，山东青岛 266100

² 国家卫星海洋应用中心，北京 100081

兰友国（1974—），男，福建省福州市人，正高级工程师，研究方向为海洋信息探测处理。E-mail：lyg@mail.nsoas.org.cn

通讯作者:

*林明森（1963—），男，福建省莆田市人，研究员，研究方向为微波遥感。E-mail：mslin@mail.nsoas.org.cn

Analysis for random error and correlation of HY-2B satellite andmodel wind speed data

Youguo Lan¹^,², Mingsen Lin²^,^*, Youguang Zhang², Dian Yang²

Affiliations

¹College of Information Science Engineering, Ocean University of China, Qingdao 266100, China

²National Satellite Ocean Application Service, Beijing 100081, China

出版时间: 2023-10-01 doi: 10.12284/hyxb2023131

文章导航

摘要

收起

当利用三配准（Triple Collocation，TC）方法进行误差分析时，系统间随机误差（简称误差）不相关是一个重要前提假设，而在实际应用中不同系统误差常存在相关性，基于最小二乘法扩展配准（Extended Collocation，EC）方法能够在误差相关性存在情况进行误差分析，但对于误差弱相关性情况不能够准确估计误差的标准差。为此本文提出利用3个误差独立系统对第四个系统进行误差估计的方法，同时考虑误差相关性和表征误差，在误差弱相关情况下能更精确估计系统误差的标准差。本文根据HY-2B卫星3个载荷风速观测数据集随机误差相互独立特点，利用扩展三配准（Extended Triple Collocation，ETC）方法计算得到散射计、辐射计和高度计3个载荷风速产品误差的标准差分别为0.600 m/s、0.742 m/s和0.533 m/s；再对ECMWF再分析数据集ERA5的风速产品误差及相关性进行估计，计算出ERA5再分析风速产品随机误差的标准差为0.810 m/s，HY-2B卫星散射计风速产品和ERA5再分析风速产品误差相关性为0.231，HY-2B卫星辐射计风速产品和ERA5再分析风速产品误差相关性为0.105。本文提出利用已知3个误差独立数据集对第四个数据集误差及相关性进行估计的方法，实现了在误差弱相关情况下对系统误差的标准差更为准确的估计，有助于在同化和融合中更好地使用这些数据。

关键词

HY-2B卫星 / 海表面风速 / 扩展三配准方法 / 随机误差 / 误差相关性

Abstract

收起

Random errors between systems are not correlated is a necessary assumption for Triple Collocation (TC) analysis, but this assumption does not always hold in practice. The least squares-based Extended Collocation (EC) method can estimate random error in the presence of error correlation, but it cannot accurately estimate standard deviation (SD) of the random error as error correlation is weak. This paper proposes an error estimation method for the fourth system using three error-independent systems, which can estimate the SD of the system error more accurately in case of weak correlation by considering both error correlation and representative error. The SD of the errors of the scatterometer, radiometer and altimeter are 0.600 m/s, 0.742 m/s and 0.533 m/s respectively, as assumed that random errors of three HY-2B wind speed products are independent. The SD of error of ERA5 reanalysis wind speed is also estimated to be 0.810 m/s, the correlation coefficient of the errors of wind speed between HY-2B scatterometer and the ERA5 is 0.231, the correlation coefficient of the errors of wind speed between HY-2B radiometer and the ERA5 is 0.105. This paper proposes a method to estimate random errors and their correlation with the fourth dataset using three known error independent datasets, which achieves a more precise estimation for the SD of the random error in the case of weak correlation, and it helps to use these data better in assimilation and fusion.

Key words

HY-2B satellite / ocean surface wind speed / extended triple collocation / random error / error correlation

引用本文

兰友国, 林明森, 张有广, 杨典. HY-2B卫星和模式风速数据随机误差及相关性分析. 海洋学报, 2023 , 45 (10) : 183 -194 . DOI: 10.12284/hyxb2023131

Youguo Lan, Mingsen Lin, Youguang Zhang, Dian Yang. Analysis for random error and correlation of HY-2B satellite andmodel wind speed data[J]. Haiyang Xuebao, 2023 , 45 (10) : 183 -194 . DOI: 10.12284/hyxb2023131

正文

收起

1 引言

收起

海表面风通过驱动海洋环流促进大气和海洋之间相互作用，因此海面风场是研究海洋环境及变化的重要物理参数，对海表面风的观测有助于飓风等海洋灾害预报和预防，促进全球海气相互作用的研究^[1]。HY-2B卫星搭载的3个载荷都能对海表面风进行观测，并且已经业务化运行，对观测风速随机误差（简称误差）进行评估有助于推进HY-2B风场产品同化和融合等研究和应用，进而提高海洋环境的预报精度。

在误差分析时，通常需要将观测数据与模式数据或浮标观测数据进行比较，由于模式数据和浮标观测数据自身也存在误差，这种直接比较方法得到误差精度存在偏差，针对此问题，1998年Stoffelen^[2]首先提出了三配准（Triple Collocation，TC）的方法，但是没有考虑到误差间存在相关性的影响。随后TC方法应用于海面风场、海面温度和有效波高等海洋物理量误差分析，当然TC方法也应用于地球环境观测其他领域，特别是在土壤湿度观测领域。随着地球观测数据源越来越多，往往需要对3个及以上数据集进行分析，而被分析的部分数据集随机误差常存在相关性，而误差相关性存在对误差精确估计有着重要影响。

基于TC误差分析方法在发展中，由对3个数据集分析扩展到对多个数据集分析，也逐渐考虑误差相关性对误差分析精度的影响。Scipal等^[3]在2008年提出一种对误差仿射模型系数进行定标通用方法，并对全球土壤湿度数据误差进行估计。Vogelzang等^[4–5]于2011年利用TC方法对高分辨率的ASCAT风场质量评估开展研究，利用谱分析的方法来计算表征误差，计算得到ASCAT分辨率12.5 km海表面风场U分量和V分量误差精度为0.7 m/s和0.8 m/s。Zwieback等^[6]于2012年研究TC方法统计特性和对违反假设的敏感度，利用协方差矩阵分析方法将配准数据集的数量扩展到3个以上。Pierdicca等^[7]于2015年提出一种基于最小二乘法QC（Quadruple Collocation）方法对4组数据集进行估计，但是没有考虑不同数据集间相关性；Pan等^[8]于2015年利用最小二乘法在希尔伯特空间开展多元配准问题研究，对误差进行分组，允许组内数据集误差存在相关性，并利用土壤湿度的数据集进行验证；Gruber等^[9]于2016年提出基于最小二乘法扩展配准（Extended Collocation，EC）方法，对任意多个数据集误差进行估计，允许处理有限几个数据集的相关性问题，并用仿真数据和土壤湿度的数据集进行验证。 McColl等^[10]于2014年利用基于协方差扩展三配准（Extended Triple Collocation，ETC）方法计算ASCAT、ECMWF模式风场和浮标现场观测数据集的随机误差，同时进一步推导出了3组数据集相对于观测物理量真值的相关系数，随后Konings等^[11]利用仿真数据开展了相应验证研究。Lin等^[12]2015年利用TC方法对浮标、ASCAT和模式风场在高变化情况数据质量进行分析，提出一种在高变化情况下风场表征误差估计的方法。Abdalla和De Chiara^[13]于2017年利用TC方法对ECMWF的预报数据和再分析数据、ASCAT-A、ASCAT-B和Jason-2的风速数据进行分析，利用预报提前时间越长，散射计和模式预报数据误差相关性逐渐减小到0的分析结果，直接估计出ASCAT和Jason-2随机误差，并进一步求解出再分析数据集ERA-Interim（ECMWF Reanalysis-Interim）风速数据和ASCAT-B数据误差相关系数。Vogelzang和Stoffelen^[14-15]于2021年和2022年对海表面风场的4组数据和5组数据情况进行EC分析，同时考虑不同系统误差相关性以及表征误差存在情况，利用对数对协方差方程进行变换来简化协方差方程求解。2022年吕思睿等^[16]利用三配准方法对多源散射计和辐射计风速与ERA5和浮标的等效应力风进行分析，定义风速误差横向对比的指示因子，实现多源数据的相对误差估计。

以往研究虽然已经考虑误差相关性，但在弱误差相关性情况下的误差估计还未被研究过，这是本文研究的重点问题。本文将以ECMWF再分析数据ERA5的风场数据和HY-2B 3个载荷风场观测数据共4个数据集开展研究。

2 方法

收起

本节简单对基于TC方法发展而来的ETC方法和EC方法进行介绍，着眼于利用这几种方法对不同观测系统的误差相关性的分析，TC方法最基本的假设是不同观测系统误差是不相关的，但是在实际分析中不同观测系统的误差经常存在相关性，因此需要在误差估计中加以考虑。

在分析问题时要注意区分误差相关性与观测的相关性^[13]。观测相关性指的观测值与被观测物理量相关程度，观测相关性越大，意味着观测值与被观测物理量越相关，因此越大越好。误差相关性是两个系统随机误差相关程度，如果误差相关性存在，则观测数据集误差协方差不等于0，误差相关性主要由3种原因导致：（1）两个测量系统具有相同测量原理；（2）一个系统的数据用于标定第二个系统的反演算法；（3）一个系统同化另外一个系统测量数据。

2.1 误差模型

TC方法是由Stoffelen^[2]首先提出，对3个误差独立观测系统进行误差分析，并假定一阶线性近似能够满足误差估计要求，采用模型见下式：

(1)$ {X}_{i}={\beta }_{i}(t+{\varepsilon }_{i}),\quad i=\mathrm{1,\;2},\;3 ,$

式中，t表示要观测物理量真值；$ X_i $表示第i个系统观测值；$ \varepsilon_i $表示随机误差。在误差求解过程中要任意先选定一个系统作为参考系统，然后对另外两个系统进行标定，也就是将系数$ {\beta }_{i} $变换到1，再对误差进行求解。后续一些研究通常采用仿射模型^{[6, 10]}，这两种模型等效，但是仿射模型更为通用，仿射模型见下式：

(2)$ {X}_{i}={X}'_{i}+{\varepsilon }_{i}={\alpha }_{i}+{\beta }_{i}t+{\varepsilon }_{i},\quad i=1,\;2,\;3 ,$

式中，t表示要观测物理量真值；$ X_i $表示第i个系统观测值，$ X_i'$表示定标后值，如果将$ X_i $表示成$ X_i' $可以给计算上带来方便。$ X_i,\;X_i',\;t,\;{\varepsilon }_{i} $都是随机变量，$ \alpha、\beta $分别为最小二乘估计的截距和斜率。基于TC方法有3个前提假设^{[2, 10]}：（1）随机误差$ {\varepsilon }_{i} $和被观测物理量t不相关，即协方差$ Cov\left(t,{\varepsilon }_{i}\right)=0 $；（2）如果不考虑表征误差，不同系统随机误差$ \varepsilon _{i}，i=\mathrm{1,\;2},\;3 $不相关，即协方差$Cov ({\varepsilon }_{i}, {\varepsilon }_{j})=0，i\ne j$；（3）随机误差$ {\varepsilon }_{i}，i={1,\;2},\;3 $是无偏的，即均值$ E\left({\varepsilon }_{i}\right)=0 $。

2.2 ETC方法

2.2.1 不考虑误差相关性

ETC方法是由McColl等^[10]于2014年提出，采用仿射误差模型（见式（2）），不需要提前将系数$ \beta $变换到1，而可以通过方差直接进行求解，利用协方差直接推导出绝对误差和相关系数，不同系统测量观测数据协方差可以表示为

(3)$ \begin{split}Cov\left({X}_{i},{X}_{j}\right)=&E\left({X}_{i}{X}_{j}\right)-E\left({X}_{i}\right)E\left({X}_{j}\right)\\=&\;{\beta }_{i}{\beta }_{j}{\sigma }_{i}^{2}+{\beta }_{i}Cov\left(t,{\varepsilon }_{j}\right)+{\beta }_{j}Cov\left(t,{\varepsilon }_{i}\right)+Cov\left({\varepsilon }_{i},{\varepsilon }_{j}\right) .\end{split}$

根据模型式（2），引入一个新变量$ {\theta }_{i}={\beta }_{i}{\sigma }_{t} $，我们可以得到

(4)$ {Q}_{ij}=\left\{\begin{split}&{\theta }_{i}{\theta }_{j},\;\;i\ne j,\\ &{\theta }_{i}^{2}+{\sigma }_{{\varepsilon }_{i}}^{2},\;\;i=j.\end{split}\right. $

对于3个观测系统情况，正好有6个方程和6个未知数，就可以求解得到相应误差的标准差：

(5)$ {\sigma }_{\varepsilon }=\left[\begin{array}{c}\sqrt{{Q}_{11}-\dfrac{{Q}_{12}{Q}_{13}}{{Q}_{23}}}\\ \sqrt{{Q}_{22}-\dfrac{{Q}_{12}{Q}_{23}}{{Q}_{13}}}\\ \sqrt{{Q}_{33}-\dfrac{{Q}_{13}{Q}_{23}}{{Q}_{12}}}\end{array}\right] .$

对于相关系数，根据最小二乘法估计，模型斜率$ {\beta }_{i} $可以表示为

(6)$ {\beta }_{i}={\rho }_{t,{x}_{i}}\frac{\sqrt{{Q}_{ii}}}{{\sigma }_{t}} ,$

则相关系数进一步表示为

(7)$ {\rho }_{t,{x}_{i}}=\frac{{\beta }_{i}{\sigma }_{t}}{\sqrt{{Q}_{ii}}}=\frac{{\beta }_{i}{\sigma }_{t}}{\sqrt{{\beta }_{i}^{2}{\sigma }_{t}^{2}+{\sigma }_{{\varepsilon }_{i}}^{2}}}, $

进一步利用协方差公式可以推导得到

(8)$ {\rho }_{t,x}=\pm \left[\begin{array}{c}\sqrt{\dfrac{{Q}_{12}{Q}_{13}}{{Q}_{11}{Q}_{23}}}\\ {\mathrm{sign}}\left({Q}_{13}{Q}_{23}\right)\sqrt{\dfrac{{Q}_{12}{Q}_{23}}{{Q}_{22}{Q}_{13}}}\\ {\mathrm{sign}}\left({Q}_{12}{Q}_{23}\right)\sqrt{\dfrac{{Q}_{13}{Q}_{23}}{{Q}_{33}{Q}_{12}}}\end{array}\right]. $

2.2.2 误差相关性存在情况

如果3个系统中有部分系统误差的标准差已知，那么可以对部分系统误差存在相关性情况进行求解。误差相关性和表征误差都表现为协方差不等于0，在数学上不存在区别。2.2.1节公式都是没有考虑表征误差和误差相关性，如果考虑表征误差和误差相关性存在情况，也就是存在$ Cov\left({\varepsilon }_{i},\;{\varepsilon }_{j}\right)\ne 0,\;i\ne j $，那么在计算时候就需要从协方差中减掉误差的协方差再进行计算，即$ {Q}_{ij}-Cov\left({\varepsilon }_{i}{\varepsilon }_{j}\right) $。假设有3个观测系统，用1、2、3来表示，本文对两种情况进行公式推导：（1）只有一对系统间误差存在相关性；（2）有两对系统间误差存在相关性。

第一种情况，只有一对系统间误差存在相关性：（1）系统1误差与系统2误差存在相关性，相应协方差用C表示；（2）系统2与系统3之间存在表征误差，用Y表示；（3）系统1误差与系统3误差不存在相关性。根据式（5）可以得到误差的标准差的表达式：

(9)$ {\sigma }_{\varepsilon }=\left[\begin{array}{c}\sqrt{{Q}_{11}-\dfrac{\left({Q}_{12}-C\right){Q}_{13}}{{Q}_{23}-Y}}\\ \sqrt{{Q}_{22}-\dfrac{\left({Q}_{12}-C\right)\left({Q}_{23}-Y\right)}{{Q}_{13}}}\\ \sqrt{{Q}_{33}-\dfrac{{Q}_{13}\left({Q}_{23}-Y\right)}{{Q}_{12}-C}}\end{array}\right]. $

如果系统2、系统3误差的标准差已知，那么可求解误差协方差和表征误差：

(10)$ C={Q}_{12}-{Q}_{13}\sqrt{\frac{{Q}_{22}-{\sigma }_{2}^{2}}{{Q}_{33}-{\sigma }_{3}^{2}}}, $

(11)$ Y={Q}_{23}-\sqrt{\left({Q}_{33}-{\sigma }_{3}^{2}\right)\left({Q}_{22}-{\sigma }_{2}^{2}\right)} .$

第二种情况，有两对系统间误差存在相关性：（1）系统1误差与系统2误差存在相关性，相应协方差用C表示；（2）系统2与系统3之间存在表征误差，用Y表示；（3）系统1误差与系统3误差也存在相关性，相应协方差用D表示。这样在系统1、系统2和系统3误差的标准差都已知情况下，可以求解协方差C、D和表征误差Y，在这种情况下式（5）变为

(12)$ {\sigma }_{\varepsilon }=\left[\begin{array}{c}\sqrt{{Q}_{11}-\dfrac{\left({Q}_{12}-C\right)\left({Q}_{13}-D\right)}{{Q}_{23}-Y}}\\ \sqrt{{Q}_{22}-\dfrac{\left({Q}_{12}-C\right)\left({Q}_{23}-Y\right)}{{Q}_{13}-D}}\\ \sqrt{{Q}_{33}-\dfrac{\left({Q}_{13}-D\right)\left({Q}_{23}-Y\right)}{{Q}_{12}-C}}\end{array}\right] ,$

进一步可以推导C、D表达式为

(13)$ C={Q}_{12}-\sqrt{\left({Q}_{11}-{\sigma }_{1}^{2}\right)\left({Q}_{22}-{\sigma }_{2}^{2}\right)}, $

(14)$ D={Q}_{13}-\sqrt{\left({Q}_{11}-{\sigma }_{1}^{2}\right)\left({Q}_{33}-{\sigma }_{3}^{2}\right)} ,$

这种情况下推导出来的Y的表达式与式（11）相同。

2.3 EC方法

EC方法是基于最小二乘法对4个及以上观测系统的数据分析，并且允许其中一对或者两对系统存在误差相关性^{[6, 9, 14]}。在前面ETC公式基础上进行推导，假设现在有4个系统$ {X}_{i},\;{X}_{j},\;{X}_{k},\;{X}_{l} $，其中系统$ {X}_{i},\;{X}_{j} $的误差存在相关性，即$ Cov\left({\varepsilon }_{i},{\varepsilon }_{j}\right)\ne 0 $，则由式（4）变为

(15)$ {Q}_{ij}=\left\{\begin{split}&{\theta }_{i}{\theta }_{j}+{\sigma }_{{\varepsilon }_{i}{\varepsilon }_{j}},\;\;i\ne j,\;{\sigma }_{{\varepsilon }_{i}{\varepsilon }_{j}}\ne 0,\\ &{\theta }_{i}^{2}+{\sigma }_{{\varepsilon }_{i}}^{2},\;\;i=j,\end{split}\right. $

(16)$ \begin{split}&\frac{{Q}_{ij}{Q}_{ik}}{{Q}_{jk}}={\beta }_{i}^{2}{\sigma }_{t}^{2},\;\forall i,j,k\;{\text{当}}\;{\sigma }_{{\varepsilon }_{i}{\varepsilon }_{j}}={\sigma }_{{\varepsilon }_{i}{\varepsilon }_{k}}={\sigma }_{{\varepsilon }_{j}{\varepsilon }_{k}}=0,\\ &\frac{{Q}_{ik}{Q}_{jl}}{{Q}_{kl}}= {\beta }_{i}{\beta }_{j}{\sigma }_{t}^{2},\;\forall i,j,k,l\;{\text{当}}\; {\sigma }_{{\varepsilon }_{i}{\varepsilon }_{k}}={\sigma }_{{\varepsilon }_{j}{\varepsilon }_{l}}={\sigma }_{{\varepsilon }_{k}{\varepsilon }_{l}}=0, \end{split}$

将式（15）和式（16）写成矩阵形式：

(17)$ {\boldsymbol{y}}=\left[\begin{array}{c}{\sigma }_{i}^{2}\\ {\sigma }_{ij}\\ \dfrac{{Q}_{ij}{Q}_{ik}}{{Q}_{jk}}\\ \dfrac{{Q}_{ij}{Q}_{kl}}{{Q}_{jl}}\end{array}\right],\;{\boldsymbol{A}}=\left[\begin{array}{c}1\;\;0\;\;1\;\;0\\ 0\;\;1\;\;0\;\;1\\ 1\;\;0\;\;0\;\;0\\ 0\;\;1\;\;0\;\;0\end{array}\right],\;{\boldsymbol{x}}=\left[\begin{array}{c}{\beta }_{i}^{2}{\sigma }_{t}^{2}\\ {\beta }_{i}{\beta }_{j}{\sigma }_{t}^{2}\\ {\sigma }_{{\varepsilon }_{i}}^{2}\\ {\sigma }_{{\varepsilon }_{i}{\varepsilon }_{j}}\end{array}\right], $

(18)$ {\boldsymbol{y}}={\boldsymbol{A}}\cdot{\boldsymbol{x}}. $

3 数据

收起

HY-2B卫星2018年发射，星上搭载的散射计、辐射计和高度计能够对海表面风场进行同步观测，HY-2B数据连续稳定，并与后续发射的HY-2C和HY-2D卫星组成中国首个海洋动力环境卫星观测星座^[17]。得益于HY-2B卫星3个载荷时空上同步观测，因此能够在较短时间内获得大量时空配准数据，本研究选取2021年7月到2021年11月1742轨HY-2B卫星3个载荷二级产品及同一时间段的ECMWF的ERA5再分析数据用于分析。HY-2B 3个载荷1742轨数据在空间上为全球覆盖数据，但为了减小极地海冰影响，将南北维度大于65°数据进行掩膜剔除。

3.1 HY-2B卫星散射计数据

HY-2B卫星的散射计工作在Ku频段（13.256 GHz），采用双极化（HH和VV）笔形圆锥扫描体制，两个波束在不同固定入射角不同方位对海表面进行观测。在进行风场反演时，将观测区域沿轨道方向和垂直轨道方向划分成$ 25\;{\mathrm{km}}\;\times\; 25\;{\mathrm{km}}$观测面元，通过地球物理函数NSCAT-4，利用极大似然法（MLE）对每个面元内多个方位观测后向散射系数进行反演，利用圆中数滤波法进行模糊解去除得到L2B级产品。由于在反演过程中采用ECMWF预报数据作为背景初始场，因此在分析中需要考虑散射计的反演风场误差和ECMWF再分析数据误差的相关性。

3.2 HY-2B卫星辐射计数据

HY-2B卫星的辐射计一共配置5个工作频率：6.6 GHz、10.7 GHz、18.7 GHz、23.8 GHz、37.0 GHz，分别采用VH、VH、VH、VV和VH极化工作方式，扫描刈幅大于1 600 km。HY-2B 辐射计采用多元线性回归法进行海面风速的反演，也就是建立海面风速和多个通道亮温的线性关系模型，通过统计回归算法求出最优系数解。目前业务分发的L2B级产品，其中包括 Res0、Res6、Res10、Res18 4种分辨率，Res0为原始分辨率，Res6、Res10、Res18分别为将亮温重采样到6.925 GHz、10.7 GHz、18.7 GHz对应频率的产品。而Res0中包括两种风速产品，一种正常风速产品SSW，最高风速不超过23 m/s；另外一种为高风速试验产品HSSW，最高风速高达60 m/s。用于本文分析的是Res0正常风速产品SSW，空间分辨率为40 km × 50 km。

3.3 HY-2B卫星高度计数据

HY-2B卫星的高度计有13.58 GHz和5.25 GHz两个工作频率，脉冲足迹小于2 km。HY-2B卫星的高度计利用Gourrion等^[18]提出双参数模型进行风速反演，根据高度计观测到后向散射系数与海面风速和海况相关，因此在风速反演函数中引入有效波高，利用多层感知神经网络求解模型系数。用于本文分析的是HY-2B卫星高度计临时地球物理数据（Interim Geophysical Data Records, IGDR），IGDR是利用MOE定轨数据和波形重构等方法得到的未经校正数据产品，数据中主要包括了有效波高、海面风速、海面高度及用于计算海面高度所需的相关校正参数。IGDR风速产品星下点分辨率约为星下点7 km。

3.4 ERA5风场数据

ECMWF再分析数据集ERA5的海表面风场用于本文研究，EAR5再分析数据特点是高时间分辨率和空间分辨率，在时间分辨率为逐小时，空间分辨率已经从ERA-Interim的79 km提升到31 km^{[16, 19]}。数据是从Copernicus Climate Data Store上获取逐小时空间分辨率为0.25° × 0.25° 东西风和南北风的数据，再计算出风速。

4 数据预处理

收起

本文利用ETC和EC的方法对HY-2B卫星散射计、辐射计和高度计3个载荷风速产品以及ECMWF再分析产品进行误差结构的分析，为了清楚和方便对这些数据集进行标识，利用4个英文大写字母分别代表4个数据集：

（1）S：HY-2B卫星散射计数据集；

（2）R：HY-2B卫星辐射计数据集；

（3）A：HY-2B卫星高度计数据集；

（4）E：ECMWF-ERA5再分析数据集；

（5）ESAR：表示E、S、A和R这4个数据集的一组排列；

（6）E/S/A/R：表示E、S、A和R这4个数据集组合情况。

ESAR表示包含ECMWF-ERA5再分析数据、HY-2B卫星散射计数据、HY-2B卫星高度计数据和HY-2B卫星辐射计数据4个数据集在内一组配对数据，并且是按E、S、A和R这样顺序排列，这是由于EC方法在分析时与数据集排列顺序相关。

4.1 误差相关性定性分析

以前几乎所有的研究都是针对不同观测系统不同时间和空间数据进行配准分析，在进行配准时不可避免会引入解释性误差^[2]，为了避免空间配准误差经常将不同数据集配准到一个统一空间网格上，时间选取尽量接近，但是还是会或多或少引入一些误差。HY-2B卫星搭载微波散射计、微波辐射计和雷达高度计，同时对相同区域的海表面风场进行独立的测量，因此时空配准误差基本不存在。微波散射计和高度计虽然都是利用后向散射系数进行观测，但是观测方式和反演方法不同，两个载荷反演风场误差相关性很小基本可以忽略；主动雷达微波观测和辐射计观测机理不同，并且辐射计在反演过程没有引入背景场，因此观测误差相关性也不存在。总而言之，根据分析可以认为HY-2B卫星3个载荷风速产品数据观测上是相互独立，误差间不存在相关性。另外HY-2B卫星散射计在反演过程中使用ECMWF预报数据作为背景场，而且HY-2B卫星散射计数据也进入到ECMWF同化系统中，所以认为ECMWF再分析数据误差和HY-2B卫星散射计风速数据集误差存在相关性。以上两点作为先验知识，用于后面分析结果的验证，也是本文误差相关性分析的出发点。

4.2 数据配准

用于本文研究HY-2B卫星的散射计、辐射计和高度计3个载荷的风速产品在时空上是同步观测的，但是分辨率不一样，散射计空间分辨率为25 km，辐射计空间分辨率为40～50 km，高度计分辨率为星下点7 km。为了减小表征误差影响，通常将数据配准到一个0.5° × 0.5° 经纬度空间网格上^[13]，因此本文将落在配准公共网格内数据通过反向距离加权平均方法将数据配准到公共网格上。在配准过程中，采用HY-2B辐射计降雨标识来标识降雨网格，只要网格内有一个点受到降雨污染就标记该网格受到降雨污染。ECMWF风场数据的空间分辨率为0.25° × 0.25°，时间分辨率为1 h，通过时空线性差值方法将数据配准到0.5° × 0.5° 经纬度网格上，时间点配准到HY-2B观测时间。经过配准得到包含4个数据集的297700对配准数据。

4.3 数据预处理及异常值去除

在使用传统TC方法进行误差分析时，通常通过交互迭代方式进行模型系数（式（2）中的$ \mathrm{\alpha }、\mathrm{\beta } $）定标和异常值的剔除，虽然ETC不需要提前对模型系数定标，但还是需要对异常值进行剔除，因为所有基于TC分析方法对异常值都非常敏感。第一步，先利用HY-2B卫星3个载荷产品质量标识进行数据初步筛选，剔除掉受陆地与海冰影响的面元数据、反演不成功面元数据和南北纬度大于65°极地数据；第二步把受到降雨影响的数据剔除，根据HY-2B卫星辐射计降雨标记进行剔除，总共剔除掉83727个点，剔除了近21.8%数据；第三步，假定ECMWF再分析风速数据异常值可以忽略，以此作为参考，将HY-2B卫星3个载荷观测值分别减去ECMWF对应风速值，然后将数据大于4个标准差的数据剔除掉，总共剔除2 041个点，只剔除不到1%的数据，最后得到297700对配准数据。可以看出在剔除降雨污染数据后，数据异常点已经非常少了。

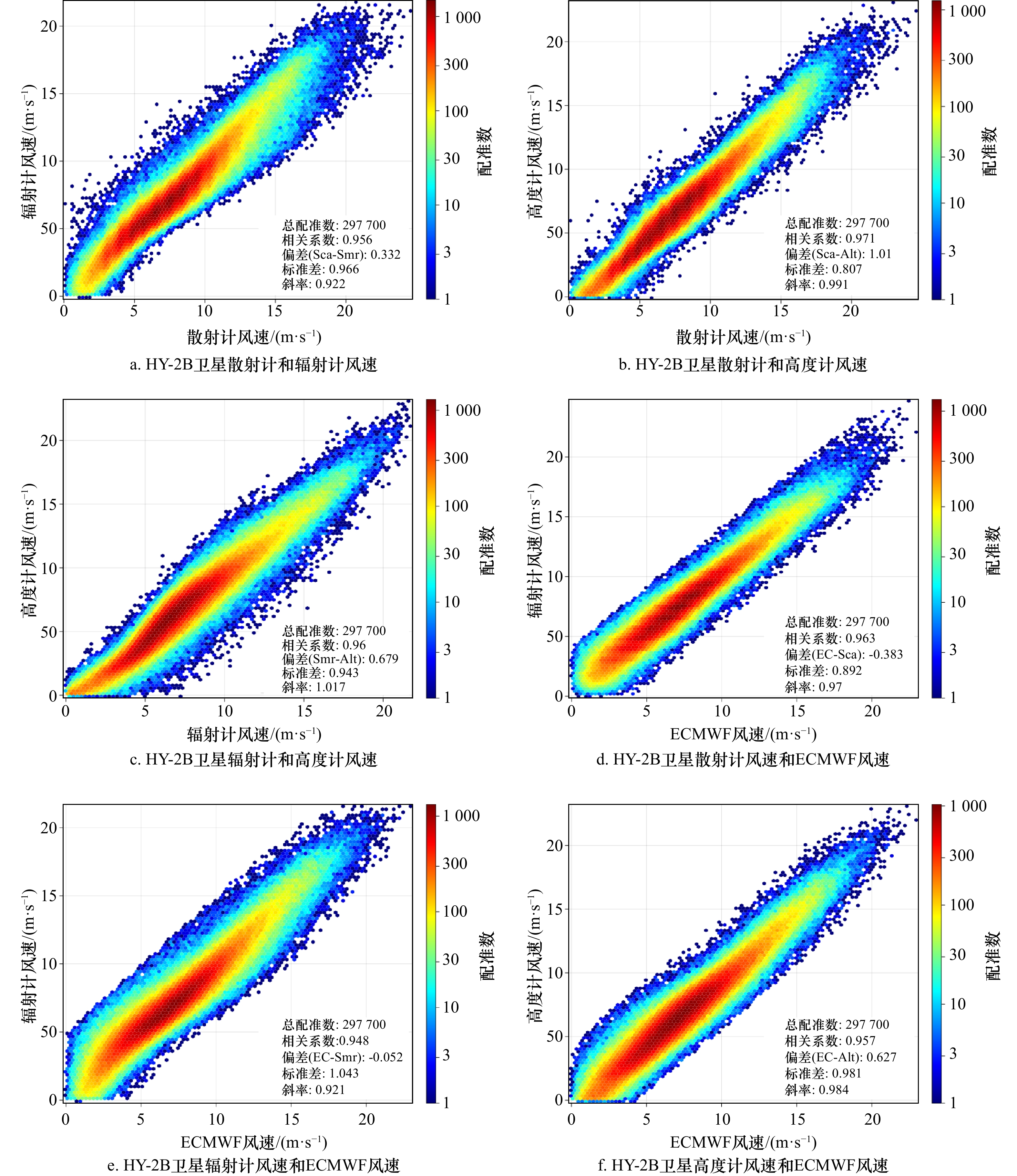

从图1（Hexbin图，也称二维直方图，它展示了每个小六边形中观测点的数量）可以看出配准数据完成了大部分异常值剔除。

5 结果分析

收起

5.1 配准数据概率密度分布

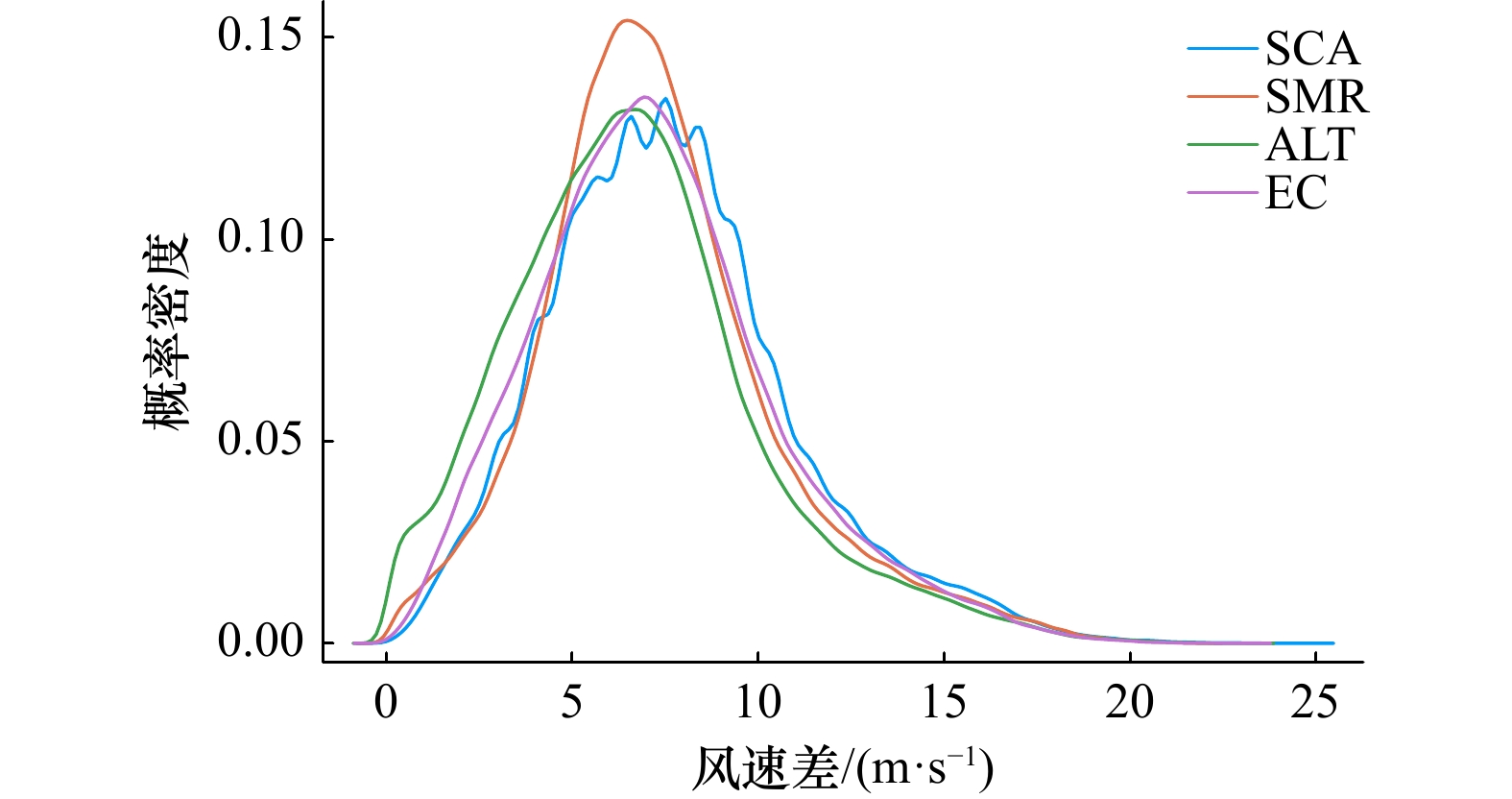

Stoffelen^[2]认为对风场U、V分量进行误差分析要比对风速和风向误差分析更为方便，因为风场U、V分量成近似高斯分布，但是高斯的分布不是TC方法的强制要求，只是更便于分析。另外一方面风速观测数据本身也近似对称（7 m/s）分布（图2），HY-2B卫星3个载荷观测风速与ECMWF风速差近似服从高斯分布（图3），HY-2B卫星3个载荷风速观测相互差值近似服从高斯分布，因此在一定程度上我们可以认为这几个风速数据集的误差也近似服从高斯分布。

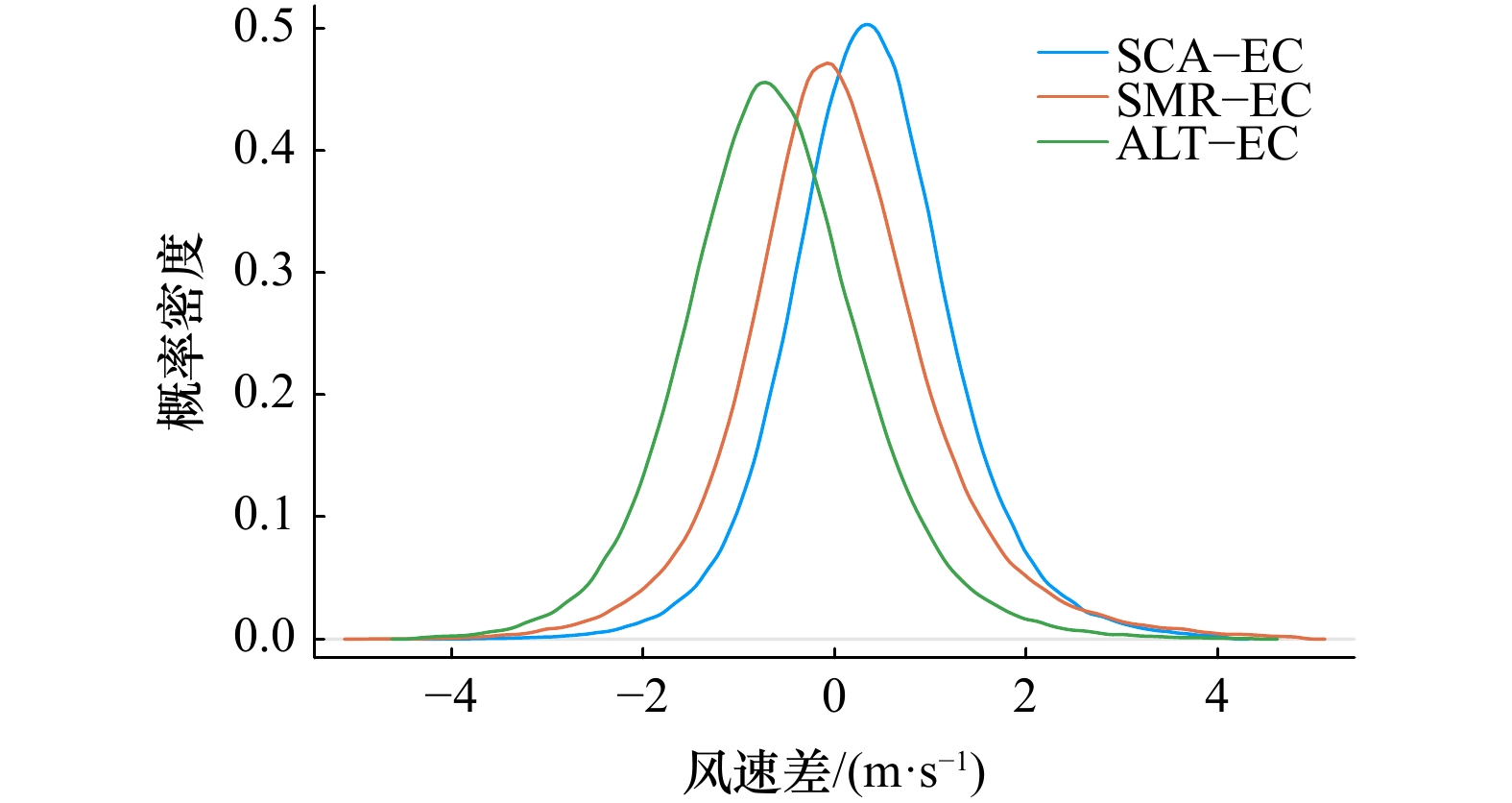

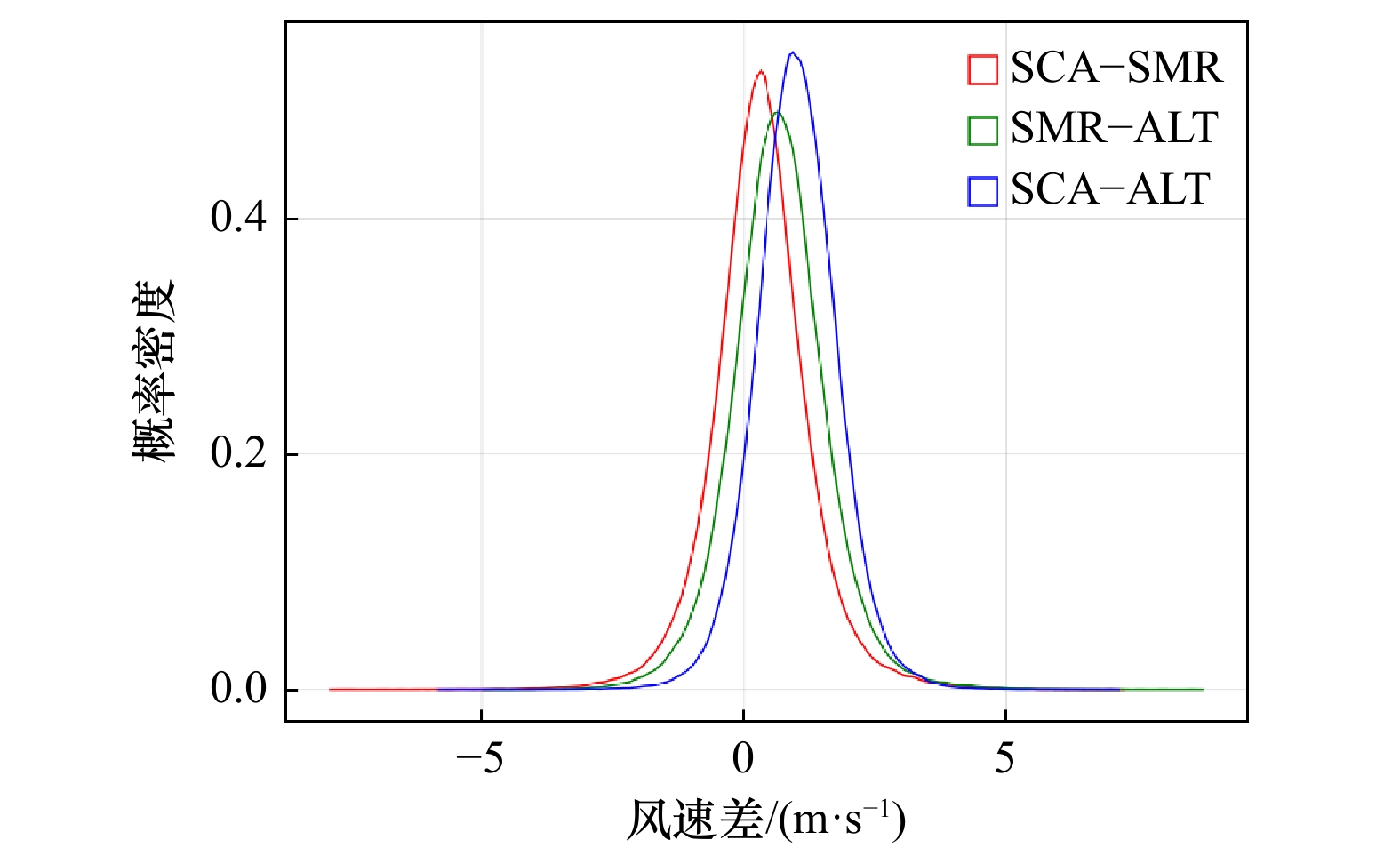

从图3中可以看出HY-2B卫星高度计测量的风速总体上比ECMWF偏小，总体上HY-2B卫星散射计风速比ECMWF偏大，HY-2B卫星辐射计风速与ECMWF再分析风速最为接近；从图4可以看出散射计和高度计风速相差最小，而辐射计与高度计风速相差最大。

5.2 基于EC的误差及相关性分析

本文采用2016年Gruber等^[9]，Vogelzang等^[14]提出的EC方法对E、S、R和A这4个数据集进行分析。根据前面对E、S、R、A数据误差相关性的定性分析，认为S、R、A这3个数据集误差相互独立；由于散射计在反演过程中使用ERA5风场作为背景场，所以E误差与S误差存在相关性，其他误差相关情况未知，因此对以下3种情况进行分析：（1）只有E误差与S误差存在相关性；（2）E误差与S误差存在相关性，同时E误差与R误差也存在相关性；（3）E误差与S误差存在相关性，同时E误差与A误差存在相关性。

本文只给出情况（2）的公式推导，根据式（17）代入ESAR这种排列情况，同时考虑E误差与S误差存在相关性、E误差与R误差存在相关性情况，进一步推导得到式（19）：

(19)$ y=\left[\begin{array}{c}{Q}_{ee}\\{Q}_{ss}\\{Q}_{aa}\\{Q}_{rr}\\{Q}_{es}\\{Q}_{er}\\\dfrac{{Q}_{ea}{Q}_{er}}{{Q}_{ar}}\\\dfrac{{Q}_{sa}{Q}_{sr}}{{Q}_{ar}}\\ \dfrac{{Q}_{ea}{Q}_{ar}}{{Q}_{er}}\\ \dfrac{{Q}_{sa}{Q}_{ar}}{{Q}_{sr}}\\ \dfrac{{Q}_{er}{Q}_{ar}}{{Q}_{ea}}\\ \dfrac{{Q}_{sr}{Q}_{ar}}{{Q}_{sa}}\\ \dfrac{{Q}_{ea}{Q}_{sr}}{{Q}_{ar}}\\ \dfrac{{Q}_{ea}{Q}_{sr}}{{Q}_{sa}}\end{array}\right], A=\left[\begin{array}{*{20}{c}} 1 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0\\ 0 & 1 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0\\ 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0\\ 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0\\ 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 1 & 0\\ 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 1\\ 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0\\ 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 \end{array}\right], x=\left[\begin{array}{c}{\beta }_{e}^{2}{\sigma }_{t}^{2}\\ {\beta }_{s}^{2}{\sigma }_{t}^{2}\\ {\beta }_{a}^{2}{\sigma }_{t}^{2}\\ {\beta }_{r}^{2}{\sigma }_{t}^{2}\\ {\beta }_{e}{\beta }_{s}{\sigma }_{t}^{2}\\ {\beta }_{e}{\beta }_{r}{\sigma }_{t}^{2}\\ {\sigma }_{{\varepsilon }_{e}}^{2}\\ {\sigma }_{{\varepsilon }_{s}}^{2}\\ {\sigma }_{{\varepsilon }_{a}}^{2}\\ {\sigma }_{{\varepsilon }_{r}}^{2}\\ {\sigma }_{{\varepsilon }_{e}{\varepsilon }_{s}}\\ {\sigma }_{{\varepsilon }_{e}{\varepsilon }_{r}}\end{array}\right].$

对给定的参数矩阵A，用最小二乘法就进行求解：

(20)$ \widehat{x}=({{\boldsymbol{A}}}^{{\mathrm{T}}}{\boldsymbol{A}})^{-1}{{\boldsymbol{A}}}^{{\mathrm{T}}}y, $

从表1可以看出在3种情况中，$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right) $不等于0，可以判断E误差与S误差存在相关性，3种情况下$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right) $大小不同，这意味着不同数据集误差相关性是相互影响的；$ Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right) $值很小，说明E误差与R误差存在微弱的相关性；$ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right) $为负值可以解释为E误差与A误差相关性不存在，因为很难想象E误差增大会导致A误差减小机制存在的可能。与此相类似相关研究也认为ECMWF再分析风场误差与Jason-2高度计风速误差不存在相关性^[13]。虽然在第三种情况中$ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right) $为负值，EC方法也给出了E误差的标准差的估计与前面两种估计值是一致的，也说明EC方法健壮性。

从表1可以看出这3种情况计算得到误差的协方差值有较明显不同，却对误差的标准差估计几乎没有影响，也许是因为误差相关性较小缘故，因此误差估计结果上可能存在一些偏差。

5.3 基于ETC误差及相关性分析

如果有3个系统完全满足TC前提假设，那么可以利用这3个系统作为基准去对第四个系统进行分析，并允许第四个系统与这3个系统间存在误差相关性，进一步精确求解误差的标准差和相应的协方差。当我们利用ETC对E、S、R、A这4个数据集进行分析时，根据4.1节误差相关性定性分析结果，S、R、A这4个数据集相互独立，这样先利用ETC方法求解S、R、A这3个数据集误差的标准差；然后以这3个误差独立的数据集作为基准，进一步对ECMWF再分析数据集进行误差及相关性的分析，求解E误差以及E与S、R、A的协方差。

5.3.1 误差相关性不存在情况

当不考虑表征误差和误差相关性时，可以利用2.2节介绍的ETC方法求解数据集误差的标准差，并且不需要考虑参考系统选择，这是ETC方法相对传统TC方法一个方便的地方，但是作为被测量物理量的$ {\sigma }_{t}^{2} $则与参考系统选择有关。另外一方面ETC方法跟配对数据集排列顺序无关，因此表2每一列给出的是几个字母所代表数据集所有排列情况。

从表2可以看出不同组合计算出系统误差的标准差值存在差异，这可能是由于E与S、R、A某些数据集存在相关性导致。

5.3.2 误差相关性存在情况

从5.3.1节分析可以看出利用EC方法进行误差相关性分析时，虽然协方差不等于0，但是对误差的标准差计算结果没有影响。为此本文基于ETC方法，利用已知HY-2B卫星3个载荷观测数据集不存在误差相关性假设和定性分析，通过ETC先求解得到S、R、A误差，然后对第四个数据集E的误差及相关性进行分析和估计。

根据EC方法分析结果（表1），E误差与S误差存在相关性，E误差与R误差存在相关性，E误差和A误差不存在相关性。因此先利用式（10）和式（11）求解ESA（E与S误差存在相关性）和ERA（E与R误差存在相关性）两种情况下误差协方差和表征误差，进一步可以求出E误差的标准差；然后把E误差的标准差当作已知量代入式（13）和式（14）求解ESR情况下误差协方差和表征误差。

当利用式（10）和式（11）求解EAS和EAR两种情况，计算结果C为负数，由于不存在ECMWF再分析数据误差增加而导致HY-2B卫星高度计观测风速减小机制，因此E误差和A误差不存在相关性。利用公式（13）和公式（14）对ERS情况进行求解，结果与ESR情况完全一样，这从公式（12）和公式（14）对称性也可以直接得出。从表3可以看出计算得到表征误差Y很小，基本可以忽略不计。

从表3可以看出在考虑误差相关性的前提下，在ESA和ERA排列情况下计算误差协方差结果与在ESR情况下计算误差协方差结果是一致的。当同时考虑E与S误差相关性和E与R误差相关性情况下，计算得到E误差的标准差也是一致的。最后求解得到E误差的标准差，也就是$ {\sigma }_{{\varepsilon }_{e}}=0.810 $要比EC方法估计结果略大。

5.3.3 E、S、R和A误差及协方差估计置信区间

Bootstrap是由Efron和Tibshirani^[20]于1979年提出一种非参数统计学习方法，通过对总体样本进行重采样，进而对总体估计量的分布特性进行统计推断。由于不同样本对E、S、R和A误差及协方差估计会略有不同，参照参考文献[13, 21]做法利用Bootstrap方法对被风速误差的标准差的方差及置信区间进行估计。从297700对配准数据中进行可置换重采样，每100000次重采样的样本作为一组样本，总共采集1000组样本数据集，在每组数据中利用ETC方法进行误差的标准差和协方差的计算，然后对1000组数据集利用Bootstrap方法计算误差的标准差及协方差分布及置信区间。

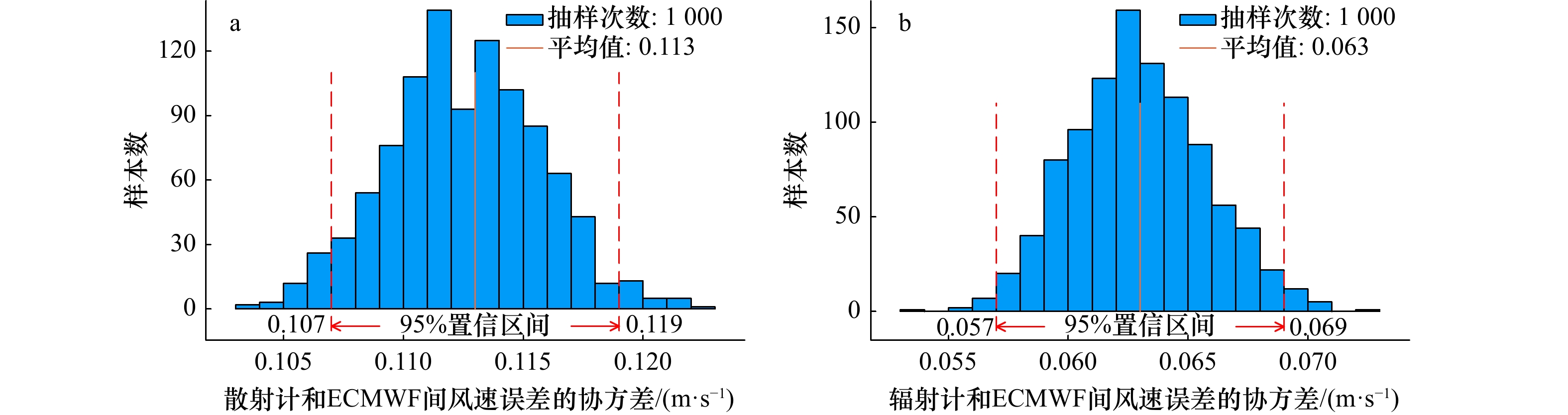

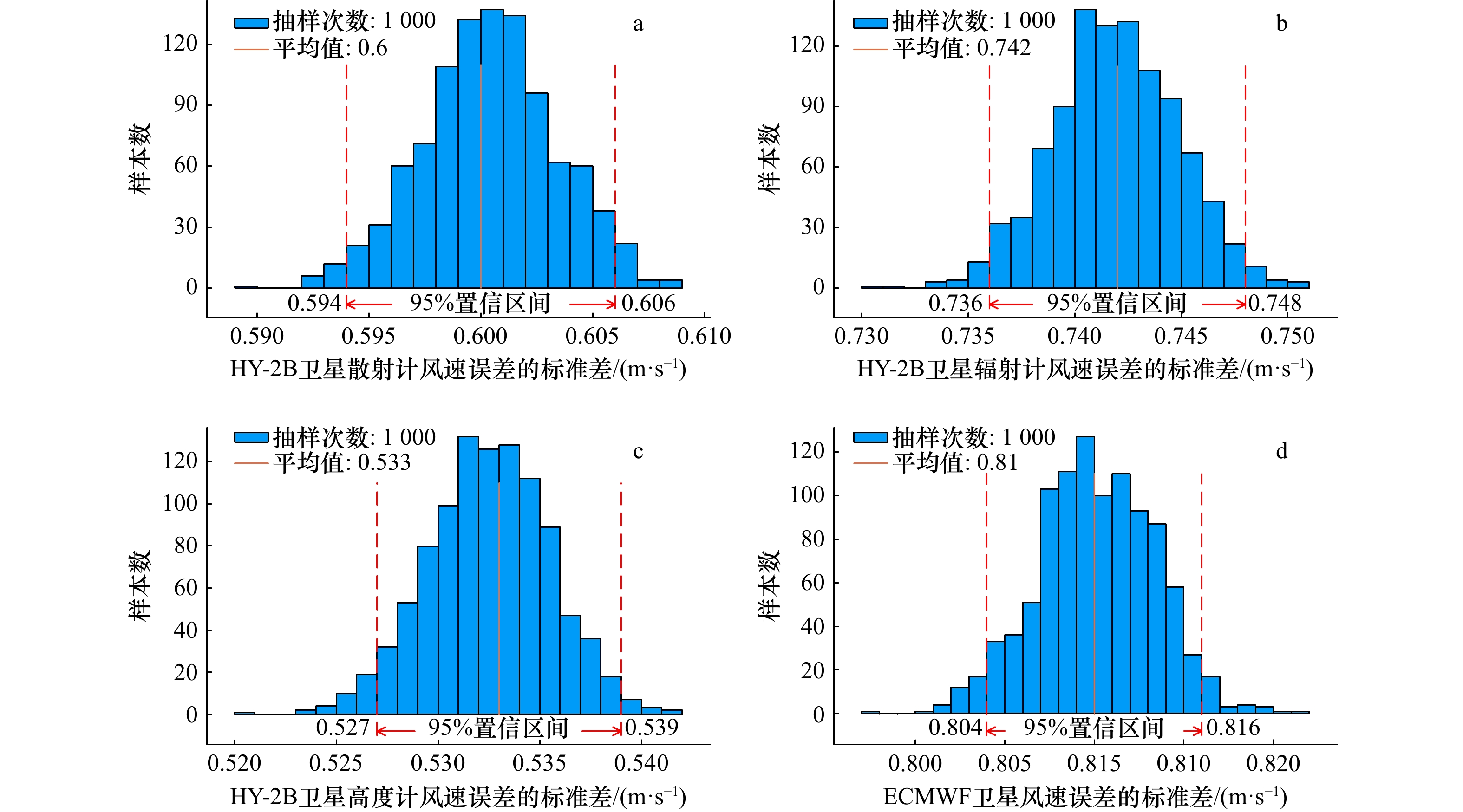

从图5和图6可以看出，利用基于ETC方法对4个数据集进行误差和相关性分析的结果呈大致正态分布，而且利用Bootstrap方法求解的均值与利用总体样本估计结果基本上是一致的，并且95%置信区间相对集中，因此本文基于ETC分析方法估计结果是可靠的。

6 讨论

收起

本文讨论的数据集随机误差是由观测系统中诸多随机因素和地球物理函数不完备性导致的，由于不同数据集分辨率不一样，高分辨率观测到信号在与低分辨率数据比较时表现为误差，在三配准方法中通常表示为表征误差^[2]。为了减少表征误差影响，本文将数据统一配准到25° × 25°经纬度空间网格，空间分辨率大约为50 km，因此本文讨论随机误差是在空间分辨率为50 km情况下所估计的随机误差。

从表1结果可以看出EC方法在弱误差相关性时，忽略或者低估了误差相关性影响，本文提出的利用3个误差独立数据集对第四个数据集误差及相关性分析方法，能够在弱误差相关情况下精确估计误差的标准差。5.4.3节利用Bootstrap方法分析得到E、S、R和A数据集误差的标准差的95%置信区间为（0.810 ± 0.006）m/s、（0.600 ± 0.006）m/s、（0.742 ± 0.006）m/s、（0.533 ± 0.006）m/s；从图6可以看出E数据集误差与S数据集误差协方差的95%置信区间为（0.113 ± 0.006）m/s，E数据集误差与R数据集误差协方差的95%置信区间为（0.063 ± 0.006）m/s。

EC方法利用最小二乘法直接对4个数据集进行求解，但是并不是所有误差相关性组合都可以求解，我们根据E误差与S误差存在相关性先验知识对3种情况进行估计：（1）$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $；（2）$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0{\text{，}} Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right)\ne 0 $；（3）$Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0{\text{，}}Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right)\ne 0 $，虽然3种情况下求解得到误差的协方差大小存在差异，但是计算得到误差的标准差不存在明显差异，也就是较小误差的协方差对误差的标准差估计没有影响，因此利用EC方法对误差的标准差估计也存在偏差。在第三种情况中计算得到（$ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right)=-0.068 $）< 0，也就是E误差和A误差存在微小负相关，意味着E误差增大会导致A误差的减小；然而E和A的误差是随机误差，而在现实测量中随机误差相互叠加，不会因为一个系统观测的随机误差增大而导致另外一个系统随机误差的减小，因此随机误差负相关机制不存在，所以可以判断E误差和A误差相关性不存在。在第二种情况中，计算得到（$ Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right)=0.063 $）> 0，这意味着E误差和R误差之间存在微弱的相关。

从表1结果可以看出EC方法计算结果能够定性和定量确定误差相关性，但是没能够反映误差弱相关性对误差的标准差影响。我们利用改进ETC方法，考虑误差相关性和表征误差影响，对误差的标准差和误差协方差进行求解。求解得到E误差与S误差之间协方差为0.113，E误差与R误差之间协方差为0.063，结果与EC方法计算结果一致（表1第二列）。求解得到E误差的标准差为0.810，要比EC方法计算结果略大，这是由于此方法能够反映误差弱相关性对误差的标准差估计的影响。2017年Abdalla和De Chiara^[13]在利用Jason-2、ASCAT-A/B和ECMWF的模式数据进行风速误差分析得到再分析数据ERA-Interim风速误差的标准差约为0.9 m/s，而本文利用ETC方法分析得到ERA5再分析数据误差为0.810 m/s，这是由于ERA5风速的标准差比ERA-Interim有大幅度提升。这也说明如果有3个完全满足TC假设观测系统，可以反过来对模式再分析数据进行精度评估。吕思睿等^[16]在三配准方法中将一个系统误差与参考系统误差比值称为固有误差，并计算得到HY-2B卫星散射计固有误差为0.73，根据本文前面分析结果可知，HY-2B卫星散射计固有误差为0.6/0.81 = 0.74，这说明利用三配准方法进行误差估计有很好的一致性。

从表2结果可以看出即使微小的误差协方差对误差方差也存在影响，因此在分析中考虑这种影响能够得到更为准确结果，换句话说，误差相关性将影响到误差的标准差估计的准确性。利用表3计算得到总体样本协方差结果，进一步计算得到E与S误差之间相关系数为0.231，E与R误差之间相关系数为0.105，相应的协方差都落在利用Bootstrap方法估计的95%置信区间内（图6），因此我们对协方差的估计结果是可靠的。相关系数结果显示E误差和S误差之间是弱相关，E误差和R误差之间相关性则更小。

从图1可以看出辐射计风速相对于ERA5风速呈现出一定非线性，这可能由于反演算法和模型不完善导致在低风速区域辐射计风速估计较ERA5风速偏大，这种非线性可能会导致误差相关性估计出现偏差，进一步定量分析需要进行非线性建模，可以作为未来一个研究方向。

本文基于ETC方法针对不同系统随机误差存在相关性情况下进行误差分析，对系统误差的标准差进行精确估计，求解结果可以作为不同数据集融合权重，精度越高权重越大；也可以作为数据同化阈值，因为如果被同化数据波动太大将导致同化系统较大的扰动。

7 结论

收起

在利用基于TC方法进行误差分析时，误差相关性对误差的标准差估计结果有重要影响。本文提出利用3个误差相互独立数据集对第四个数据集进行误差及相关性分析的方法，能够在误差弱相关情况下进行准确求解。利用该方法，本文对HY-2B卫星散射计、辐射计和高度计3个载荷和ERA5再分析风场数据风速观测数据进行分析，精确求解得到误差的标准差分别为0.600 m/s、0.742 m/s、0.533 m/s和0.810 m/s，利用Bootstrap方法进行估计得到95%置信区间都围绕均值±0.006 m/s范围内变化。本文提出的方法可以用于模式数据误差的标准差精确地估计，也有助于更好地将这些数据用于同化和融合。

第一，本文提出方法假定有3个数据集完全满足TC假设前提条件，而这只能通过专家知识根据经验进行估计，具有一定主观性。第二，本文没有就数据质量对误差精度影响进行分析。第三，由于HY-2B卫星辐射计常规风速产品最高风速只有23 m/s，分析数据中高风速样本都作为异常值被剔除掉，因此风速大于23 m/s样本未包含到分析中。第四，本文分析得到HY-2B卫星辐射计观测风速误差与ECMF再分析数据的风速误差存在微弱相关性，需要进一步探讨其相关性来源。散射计沿垂直轨道方向观测几何差异较大，对误差会有较大影响，海表温度也对风速反演有影响，后续可以继续开展误差的标准差的空间分布和季节变化的研究，这将有助于更好地同化和利用这些数据。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

Martin S. 海洋遥感导论(修改版)[M]. 蒋兴伟, 译. 北京: 海洋出版社, 2017.

Martin S. An Introduction to Ocean Remote Sensing[M]. Jiang Xingwei, trans. Beijing: China Ocean Press, 2017.

Stoffelen A. Toward the true near-surface wind speed: error modeling and calibration using triple collocation[J]. Journal of Geophysical Research: Oceans, 1998, 103(C4): 7755−7766.

Scipal K, Holmes T, De Jeu R, et al. A possible solution for the problem of estimating the error structure of global soil moisture data sets[J]. Geophysical Research Letters, 2008, 35(24): L24403.

Vogelzang J, Stoffelen A, Verhoef A, et al. On the quality of high-resolution scatterometer winds[J]. Journal of Geophysical Research: Oceans, 2011, 116(C10): C10033.

Vogelzang J, King G P, Stoffelen A. Spatial variances of wind fields and their relation to second-order structure functions and spectra[J]. Journal of Geophysical Research: Oceans, 2015, 120(2): 1048−1064.

Zwieback S, Scipal K, Dorigo W, et al. Structural and statistical properties of the collocation technique for error characterization[J]. Nonlinear Processes in Geophysics, 2012, 19(1): 69−80.

Pierdicca N, Fascetti F, Pulvirenti L, et al. Quadruple collocation analysis for soil moisture product assessment[J]. IEEE Geoscience and Remote Sensing Letters, 2015, 12(8): 1595−1599.

Pan Ming, Fisher C K, Chaney N W, et al. Triple collocation: beyond three estimates and separation of structural/non-structural errors[J]. Remote Sensing of Environment, 2015, 171: 299−310.

Gruber A, Su C H, Crow W T, et al. Estimating error cross-correlations in soil moisture data sets using extended collocation analysis[J]. Journal of Geophysical Research: Atmospheres, 2016, 121(3): 1208−1219.

McColl K A, Vogelzang J, Konings A G, et al. Extended triple collocation: Estimating errors and correlation coefficients with respect to an unknown target[J]. Geophysical Research Letters, 2014, 41(17): 6229−6236.

Konings A G, Mccoll K A, Alemohammad S H, et al. Error characterization of similar products: Triple collocation with correlated errors[C]//AGU Fall Meeting Abstracts. Washington: AGU, 2014.

Lin Wenming, Portabella M, Stoffelen A, et al. ASCAT wind quality under high subcell wind variability conditions[J]. Journal of Geophysical Research: Oceans, 2015, 120(8): 5804−5819.

Abdalla S, De Chiara G. Estimating random errors of scatterometer, altimeter, and model wind speed data[J]. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing, 2017, 10(5): 2406−2414.

Vogelzang J, Stoffelen A. Quadruple collocation analysis of in-situ, scatterometer, and NWP winds[R/OL]. (2023−01−18) [2023−02−02]. Oceanography, 2021. https://essopenarchive.org/doi/full/10.1002/essoar.10505872.1.

Vogelzang J, Stoffelen A. On the accuracy and consistency of quintuple collocation analysis of in situ, scatterometer, and NWP Winds[J]. Remote Sensing, 2022, 14(18): 4552.

吕思睿, 林文明, 邹巨洪, 等. 多源卫星遥感海面风速误差分析和交叉标定[J]. 海洋学报, 2023, 45(5): 118−128

Lü Sirui, Lin Wenming, Zou Juhong, et al. Error quantification and cross calibration of sea surface wind speeds from multiple remote sensing satellites[J]. Haiyang Xuebao, 2023, 45(5): 118−128.

林明森, 何贤强, 贾永君, 等. 中国海洋卫星遥感技术进展[J]. 海洋学报, 2019, 41(10): 99−112,

Lin Mingsen, He Xianqiang, Jia Yongjun, et al. Advances in marine satellite remote sensing technology in China[J]. Haiyang Xuebao, 2019, 41(10): 99−112.

Gourrion J, Vandemark D, Bailey S, et al. A two-parameter wind speed algorithm for Ku-band altimeters[J]. Journal of Atmospheric and Oceanic Technology, 2002, 19(12): 2030−2048.

Molina M O, Gutiérrez C, Sánchez E. Comparison of ERA5 surface wind speed climatologies over Europe with observations from the HadISD dataset[J]. International Journal of Climatology, 2021, 41(10): 4864−4878.

Efron B, Tibshirani R J. An Introduction to the Bootstrap[M]. New York: Chapman and Hall/CRC, 1994.

Caires S, Sterl A. Validation of ocean wind and wave data using triple collocation[J]. Journal of Geophysical Research: Oceans, 2003, 108(C3): 3098.

2023年第45卷第10期

PDF下载

111

引用本文

BibTeX

文章信息

doi: 10.12284/hyxb2023131

接收时间：2023-05-06
首发时间：2025-12-28
出版时间：2023-10-01

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-05-06
修回日期：2023-06-19

基金

作者信息

¹ 中国海洋大学信息科学与工程学院，山东青岛 266100

² 国家卫星海洋应用中心，北京 100081

通讯作者:

*林明森（1963—），男，福建省莆田市人，研究员，研究方向为微波遥感。E-mail：mslin@mail.nsoas.org.cn

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/hyxb/CN/10.12284/hyxb2023131

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

	$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $	$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $ $ Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right)\ne 0 $	$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $ $ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right)\ne 0 $
$ {\sigma }_{{\varepsilon }_{e}} $	0.769	0.769	0.769
$ {\sigma }_{{\varepsilon }_{s}} $	0.600	0.600	0.600
$ {\sigma }_{{\varepsilon }_{r}} $	0.721	0.721	0.721
$ {\sigma }_{{\varepsilon }_{a}} $	0.565	0.565	0.565
$ {{\sigma }^{2}}_{t} $	10.160	10.160	10.161
$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right) $	0.079	0.113	0.046
$ Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right) $	0.0	0.063	0.0
$ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right) $	0.0	0.0	−0.068

$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $

$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $
$ Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right)\ne 0 $

$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right)\ne 0 $
$ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right)\ne 0 $

$ {\sigma }_{{\varepsilon }_{e}} $

0.769

$ {\sigma }_{{\varepsilon }_{s}} $

0.600

$ {\sigma }_{{\varepsilon }_{r}} $

0.721

$ {\sigma }_{{\varepsilon }_{a}} $

0.565

$ {{\sigma }^{2}}_{t} $

10.160

10.161

$ Cov\left({\varepsilon }_{e}{\varepsilon }_{s}\right) $

0.079

0.113

0.046

$ Cov\left({\varepsilon }_{e}{\varepsilon }_{r}\right) $

0.0

0.063

0.0

$ Cov\left({\varepsilon }_{e}{\varepsilon }_{a}\right) $

0.0

−0.068

	S/R/A(SR, RS, SA, AS, RA, AR 6种排列情况)	E/S/A(ES, SE, EA, AE, SA, AS 6种排列情况)	E/R/A(ER, RE, EA, AE, RA, AR 6种排列情况)	E/S/R(ES, SE, ER, RE, SR, RS 6种排列情况)
$ {\sigma }_{{\varepsilon }_{e}} $	不计算	0.739	0.769	0.693
$ {\sigma }_{{\varepsilon }_{s}} $	0.600	0.495	不计算	0.560
$ {\sigma }_{{\varepsilon }_{r}} $	0.742	不计算	0.595	0.770
$ {\sigma }_{{\varepsilon }_{a}} $	0.533	0.635	0.699	不计算
$ {{\sigma }^{2}}_{t} $	10.550	10.206	10.7535	10.271

S/R/A(SR, RS,
SA, AS, RA, AR
6种排列情况)

E/S/A(ES, SE,
EA, AE, SA, AS
6种排列情况)

E/R/A(ER, RE,
EA, AE, RA, AR
6种排列情况)

E/S/R(ES, SE,
ER, RE, SR, RS
6种排列情况)

$ {\sigma }_{{\varepsilon }_{e}} $

不计算

0.739

0.769

0.693

$ {\sigma }_{{\varepsilon }_{s}} $

0.600

0.495

不计算

0.560

$ {\sigma }_{{\varepsilon }_{r}} $

0.742

不计算

0.595

0.770

$ {\sigma }_{{\varepsilon }_{a}} $

0.533

0.635

0.699

不计算

$ {{\sigma }^{2}}_{t} $

10.550

10.206

10.7535

10.271

	ESA	EAS	ERA	EAR	ESR/ERS
$ {\sigma }_{{\varepsilon }_{e}} $	0.810	0.659	0.810	0.725	0.810 (known)
C	Cov(ε_eε_s): 0.113	Cov(ε_eε_a): −0.115	Cov(ε_eε_r): 0.063	Cov(ε_eε_a): −0.068	Cov(ε_eε_s): 0.113
D	不计算	不计算	不计算	不计算	Cov(ε_eε_r): 0.063
Y	3.04×10⁷	3.04×10⁷	5.93×10⁸	5.93×10⁸	3.61×10⁷

ESA

EAS

ERA

EAR

ESR/ERS

$ {\sigma }_{{\varepsilon }_{e}} $

0.810

0.659

0.810

0.725

0.810
(known)

Cov(ε_eε_s):
0.113

Cov(ε_eε_a):
−0.115

Cov(ε_eε_r):
0.063

Cov(ε_eε_a):
−0.068

Cov(ε_eε_s):
0.113

不计算

Cov(ε_eε_r):
0.063

3.04×10⁷

5.93×10⁸

3.61×10⁷
