深层次捕获时空特征的神经网络IMU定位模型

PDF下载

吴仕勋 ¹ , 韩金 ¹ , 许登元 ¹ , 侯忠伟 ² , 聂觅 ³

中国惯性技术学报 | 惯性系统研究与分析 2025,33(10): 955-962

收起

中国惯性技术学报 | 惯性系统研究与分析 2025, 33(10): 955-962

深层次捕获时空特征的神经网络IMU定位模型

全屏

吴仕勋¹, 韩金¹, 许登元¹, 侯忠伟², 聂觅³

作者信息

^1.重庆交通大学　信息科学与工程学院，重庆　400074

^2.重庆交通大学　未来土木科技研究院，重庆　400074

^3.重庆城投基础设施建设有限公司，重庆　400010

吴仕勋（1983—），男，博士，副教授，硕士生导师，研究方向为无线通信，无线定位及人工智能。

通讯作者:

侯忠伟（1986—），男，博士，副教授，硕士生导师，研究方向为土木工程智能化技术。

Neural network IMU localization model for deep level capture of spatiotemporal features

Shixun WU¹, Jin HAN¹, Dengyuan XU¹, Zhongwei HOU², Mi NIE³

Affiliations

^1.School of Information Science and Engineering, Chongqing Jiaotong University, Chongqing 400074, China

^2.Institute of Future Civil Engineering Sciences and Technology, Chongqing Jiaotong University, Chongqing 400074, China

^3.Chongqing Urban Investment Infrastructure Construction Co., Ltd., Chongqing 400010, China

出版时间: 2025-10-30 doi: 10.13695/j.cnki.12-1222/o3.2025.10.001

文章导航

摘要

收起

针对现有神经网络模型在惯性导航中忽略惯性测量单元（IMU）序列时间特征、相互依赖性与周期性，导致定位精度下降的问题，提出一种深度融合Xception与Transformer结构的神经网络IMU定位模型。该模型通过构建适合学习速度向量的初步提取层、深层次提取层和速度回归层，以捕获IMU序列的复杂时空特性。在四种公开IMU数据集（RONIN、RIDI、IDOL和IMUNET）上验证模型的有效性。实验结果表明，与当前五种主流模型相比，所提模型在大多数已知与未知测试集上的定位性能都有所提升。其中，在规模最大的RONIN数据集上，与最差的模型相比绝对轨迹误差分别减少了17.16%和13.15%；在规模最小的IDOL数据集上，分别减少了28.29%和22.96%。这些结果表明模型能够提供更准确和鲁棒的速度预测，从而显著提升IMU定位精度。

关键词

惯性定位 / 神经网络 / 速度预测 / 惯性测量单元

Abstract

收起

To address the issue of existing neural network models in inertial navigation overlooking the temporal characteristics, interdependencies, and periodicity of inertial measurement unit (IMU) sequences, which leads to degraded positioning accuracy, a IMU positioning neural network model is proposed that deeply integrates Xception and Transformer architectures. The proposed model employs an initial feature extraction layer, a deep feature extraction layer, and a velocity regression layer, which are tailored for learning velocity vectors, in order to capture the complex spatiotemporal characteristics of IMU sequences. To validate the effectiveness of the proposed model, experiments are conducted on four publicly available IMU datasets (RONIN, RIDI, IDOL and IMUNET). Experimental results demonstrate that, the proposed model achieves improved localization performance on most seen and unseen test sets compared with five state-of-the-art models. Specifically, on the largest RONIN dataset, the absolute trajectory error is reduced by 17.16% and 13.15% relative to the weakest baseline model. On the smallest IDOL dataset, the reductions reach 28.29% and 22.96%, respectively. These results indicate that the proposed model provides more accurate and robust velocity predictions, thereby significantly enhancing IMU-based localization accuracy.

Key words

inertial positioning / neural network / speed prediction / inertial measurement unit

引用本文

吴仕勋, 韩金, 许登元, 侯忠伟, 聂觅. 深层次捕获时空特征的神经网络IMU定位模型. 中国惯性技术学报, 2025 , 33 (10) : 955 -962 . DOI: 10.13695/j.cnki.12-1222/o3.2025.10.001

Shixun WU, Jin HAN, Dengyuan XU, Zhongwei HOU, Mi NIE. Neural network IMU localization model for deep level capture of spatiotemporal features[J]. Journal of Chinese Inertial Technology, 2025 , 33 (10) : 955 -962 . DOI: 10.13695/j.cnki.12-1222/o3.2025.10.001

正文

收起

高效精确的自主定位技术对于提升行人与车辆的导航效能及复杂环境适应性具有关键作用。全球卫星导航系统虽是主流定位方案，但在室内或建筑物遮挡的情况下，其信号会遭受严重遮挡而丧失定位功能。在此背景下，惯性测量单元（Inertial Measurement Unit，IMU）凭借其低成本、高自主性以及强抗干扰能力，广泛应用于自动驾驶、航空航天、医疗检测和地质勘探等多个行业，展现出不可或缺的价值与潜力^[1]。

常用的IMU由于制造精度和工艺限制，存在零偏误差、正交耦合误差、比例因子误差和随机噪声等误差源，导致定位结果随时间推移逐渐偏离实际值。为缓解定位过程中的误差漂移，行人航位推算通过检测步长与航向来更新位置，可减少惯性定位误差漂移，但步长和航向估计不准确仍会造成较大定位误差^[2]。通过识别出行走时的静止状态，零速更新算法将零速度作为观测值补偿IMU误差，但IMU需固定在脚部，限制了应用场景且会受到运动干扰导致检测不佳^[3]。此外，通过非线性滤波可将IMU测量数据与超宽带技术^[4]、激光雷达^[5]及里程计^[6]等多传感器进行深度融合，从而有效抑制IMU误差漂移并提升定位精度，但需克服传感器间时间同步误差和空间杆臂误差^[7]的挑战。

近年来，神经网络为IMU序列处理提供了新方法。端到端模型无需额外传感器辅助，通过学习连续IMU序列特征，可生成更准确的速度、航向角和轨迹信息，有效缓解误差漂移问题^[8]。现有神经惯性定位方法按学习目标可分为学习速度和学习位移两类。在学习位移方法中，Yan等人^[9]首次采用神经网络处理IMU数据，先通过线性最小二乘法校正线性加速度，再进行二次积分获得精确位移。

尽管位移是IMU定位中最直观的输出，但速度与加速度之间存在更紧密的相互依存关系，这使得学习速度的神经网络模型成为该领域的研究热点。Herath等人^[10]提出了结构简洁的RoNIN模型，首次将IMU数据回归为二维速度向量，对此积分后获得位移。后续研究主要从三个方向进行改进：在注意力机制方面，Chen等人^[11]采用Res2net模块融合双卷积注意力模块进行速度回归，增强特征提取和细粒度表示能力以提升预测精度；在模型轻量化方面，Zeinali等人^[12]将深度可分离卷积引入Resnet，显著减少训练参数并提升模型效率，使轻量化模型可部署于移动设备实现准确高效定位；在模型融合方面，Wang等人^[13]提出了一种引入时间注意机制的混合神经网络，在CNN提取空间特征的基础上加入LSTM来捕获全局时间信息，并利用时间注意机制对LSTM隐藏层输出进行加权求和，得到最终的速度及角度信息。

综上所述，学习速度的神经网络模型虽已取得了显著进步，但仍面临三重挑战：在注意力机制方面，过度关注序列长度压缩和特征维度提升，却忽略了IMU序列在行人行走中所体现出的时间特征、不同输入信号之间复杂的相互依赖性以及对空间特征捕获的不足；在轻量化模型方面，过度简化模块导致预测精度受限；在模块融合方面，模型之间无法优势互补，时间特征仅关注当前时刻及此前的序列，忽略了整个行走过程中IMU序列固有的周期性规律。为此，本文基于Xception模型^[14]，提出了改进的深层次捕获时空特征网络模型，在有效缩减模型参数的同时，精准聚焦IMU传感器数据在空间上所展现出的独特特征并进行深层次提取。此外，进一步融合Transformer模型^[15]，全面捕捉IMU序列的时间动态特征，通过多头注意力机制捕获行人在室内行走过程中IMU序列展现出的周期性特性。最后，通过深度可分离卷积与全连接层结合对数据特征进行降维得到二维速度向量，全面捕捉行人行走时IMU序列所蕴含的复杂时空特性，提升IMU定位精度。

1　系统模型

收起

IMU输出的角速度和加速度易受传感器内部偏差和噪声干扰，其数学表达式为：

(1)

(2)

其中，w_t和a_t分别表示t时刻三轴角速度和加速度矢量，

和

为真实的角速度和加速度，

和

为角速度和加速度的时变零偏，

和

为角速度和加速度的噪声值。

时变零偏和噪声导致IMU测量值与真实值存在显著偏差。传统惯性定位算法在通过误差标定模型补偿稳定误差源后，基于牛顿力学原理对角速度积分获得角度，该角度作为旋转向量将加速度从载体坐标系转换至全局坐标系，继而通过一次积分得到速度、二次积分获得位移，这就是捷联惯导更新算法^[16]。然而，该算法未对IMU动态误差进行实时校正，仅通过复杂计算直接输出最终定位结果。由于动态误差会在积分过程中持续累积，最终导致位移误差显著增大。

为解决原始数据误差问题，可将加速度和角速度作为整体输入神经网络提取特征向量，并将其回归为速度^[11-13]。随后，通过将计算的平均时间间隔与对应的速度值相乘并进行累加，从而得到位置信息。整个过程避免了连续积分的误差累积，通过神经网络学习数据的内在规律来识别随机漂移特性，并通过回归修正最小化其影响。处理流程可表述为：

(3)

(4)

(5)

其中，

表示通过神经网络模型预测t时刻的速度向量；Δt表示时间间隔的平均值；

表示第k个时间点的时间戳；n为时间点总数；p（0）表示初始位置，即时间步K=0时的位置；p（K）为计算时间步K的位置；

为从时间步1到K的所有速度向量与时间间隔的乘积之和，即从初始位置到第K个时间步的总位移。

为使预测的轨迹点与真实的时间戳对齐，使轨迹在时间上更准确平滑，通过扩展时间戳并采用线性插值计算特定时间点的轨迹，其计算过程如下：

(6)

(7)

其中，t_ext表示扩展的时间序列；p_i为每个时间点t_i的预测位置，用来作为插值的起点；时间扩展量ε取值为1×10^-6，这一微秒级的扩展量远低于100 Hz和200 Hz的采样频率，因此对数据序列的时间精度影响可忽略。同时，该值又足够大，能避免数值计算中的舍入误差，确保插值过程不会因时间戳边界问题导致插值失败或轨迹不平衡。

2　深层次捕获时空特征的神经网络定位模型

收起

鉴于Xception模型在图像分类、目标检测等领域展现出的优秀性能^[14]，本文以此模型为基础设计了如图1所示的系统框架图，整个框架核心分为初步提取层、深层次提取层和速度回归层。通过该系统框架对IMU序列的时空特征进行深层次提取并最终回归为二维速度向量。

2.1　数据处理

由于IMU设备与真实值采集设备的坐标系独立，因此在将数据输入初步提取层之前，需先将IMU数据转换至真实值坐标系，以确保预测速度计算的轨迹与真实轨迹对齐。转换公式如下：

(8)

(9)

其中，W_T为真实值设备的导航坐标系，W_I为IMU设备的导航坐标系，

表示从IMU设备导航坐标系旋转到真实值设备导航坐标系的旋转矩阵；L_T为真实值设备的载体坐标系，L_I为IMU设备的载体坐标系，

表示从IMU设备载体坐标系旋转到真实值设备载体坐标系的旋转矩阵，通过将两个设备对齐的方式获得，如果IMU数据采集设备与真实值采集设备为同一个则该矩阵可以忽略；

表示从真实设备载体坐标系转换到其导航坐标系的旋转矩阵，可从真实设备中得到，真实设备包括谷歌开发的Tango技术^[10]、光学动作捕捉系统Vicon等^[17]；

表示从IMU设备的载体坐标系转换到其导航坐标系的旋转矩阵，从采集IMU数据的设备中获得。

在完成坐标系转换后，对IMU序列采用窗口大小为200、步长为10的滑动窗口进行切割（步长指窗口每次移动10个数据点）。通过引入随机偏移的数据增强技术，窗口起始位置可在预设范围内随机偏移0至10个数据点，从而提升数据多样性以增强模型训练时的泛化能力。最后，数据以128为批次大小进行训练，使神经网络输入为批次大小为128、特征维度为6、序列长度为200的IMU序列。

2.2　初步提取层

以Xception模型的Entry flow层^[14]为基础构建初步提取层，该层由两个卷积层（Conv）和三个深度可分离卷积层（DS-Conv）组成，用于从输入的IMU序列中提取基础特征，为后续深层网络的精细处理提供特征基础。具体参数配置见表1。

由表1可以看出，与Xception模型结构^[15]不同，初步提取层将卷积核尺寸由3×3改为适用IMU数据处理的1×3，并将第二个卷积核步长设为2，使卷积层感受野增加到7个时间点，具体参数对比如图2所示。

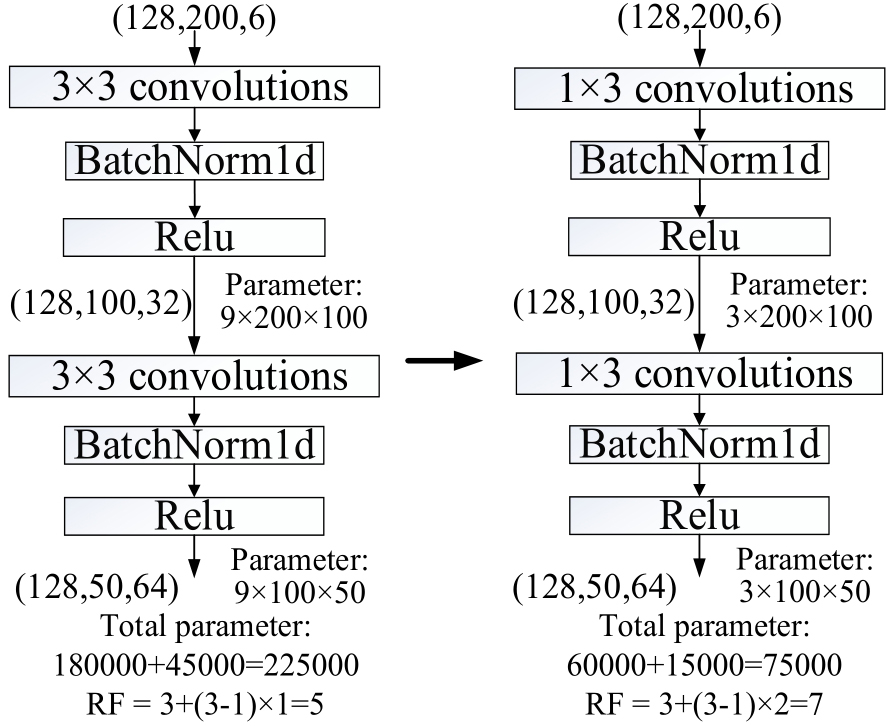

图2对比显示：相较于原始结构，替换后的结构在减少计算参数的同时扩大了卷积核感受野。关键改进在于：1）采用大感受野卷积核能捕捉更远距离的依赖关系，帮助模型更好理解加速度和角速度随时间的变化，这对行人运动状态识别至关重要。该设计的初衷在于为后续层提取IMU数据的特征输入更合适的序列长度和特征维度，最大限度减少信息在传递过程中的丢失。2）采用深度可分离卷积对压缩数据中的每个序列进行独立空间卷积，不断扩大数据特征维度以丰富其表征能力。3）引入池化层进行空间下采样，有效减少了数据序列长度。同时，采用残差连接的跳跃结构直接将输入信息传递到后续层，有效避免了梯度消失的问题。

初步提取层的设计旨在逐步缩短IMU数据的序列长度，并在此过程中不断提升特征维度。这样，在早期阶段就能有效提取到IMU数据的基础特征，为后续更深层次的特征提取层提供更加有效和更具代表性的输入数据。

2.3　深层次提取层

初步提取层主要聚焦于数值大小的基础属性，诸如峰值、谷值等直观的数据特征。相比之下，深层次提取层则借鉴了Xception模型中的Middle flow层设计^[14]，致力于挖掘更为复杂且精细的特征，例如峰值的相对位置、数值间的动态变化趋势等，这些深层次特征恰好对应行人行走时的转向、加速或减速等关键行为模式。与初步提取层不同，深层次提取层摒弃了对IMU数据的下采样处理，转而聚焦于现有特征的增强，通过多次应用深度可分离卷积技术，提取到更丰富、更细致的特征信息，并引入残差连接和非线性激活函数来保证网络的高效训练。

鉴于IMU序列在行走过程中表现出的周期性特征，卷积结构虽擅长提取局部特征，却难以应对这类序列中存在的长距离依赖问题。因此，在深层次提取层的最后阶段融入Transformer架构，通过其独特的注意力机制建模输入序列中不同位置的全局依赖性，从而为每个时间步的IMU数据赋予更高权重，对受噪声干扰较大的区域赋予较低权重，以此来弱化某个时间段内受噪声信号干扰较大的IMU数据。具体参数配置见表2。

通过优化Xception模型的Middle flow层实现了对IMU数据特征的精细提取，并融合Transformer的全局建模优势，显著增强了网络表达能力。即便面对庞大的数据集，该网络也能迅速且高效捕捉其中关键的数据特征。此外，卷积层利用局部感受野特性有效平滑IMU数据的局部噪声，而Transformer则通过注意力机制抑制全局噪声，并利用长距离依赖关系滤除短期噪声。深层次提取层将卷积与Transformer相结合，不仅提升了IMU数据处理的鲁棒性和准确性，还显著降低了IMU噪声的影响。

2.4　速度回归层

速度回归层由一个深度可分离卷积和全连接层组成，结构比Xception模型中的Exit flow层^[14]更简洁高效，用于整合深层次提取层提取到的特征向量。首先通过深度可分离卷积处理特征向量，并采用对IMU数据进行降维的策略。与原始Xception模型中Exit Flow层通过升维以增强图像空间表征能力不同，速度回归层的降维策略侧重于凝练深层次提取层进一步提取的有效特征，同时抑制噪声与冗余信息，从而为后续的回归任务提供高质量的输入。

经过深度可分离卷积处理后，特征向量依次通过三层全连接结构进行转换：第一层（Linear 1）将三维数据初步压缩至二维空间；第二层（Linear 2）在保持维度不变的前提下对特征进行平滑；第三层（Linear 3）进一步压缩并输出最终的二维速度向量。这一设计基于行人室内行走的特性：z轴方向的速度和位移基本保持恒定，因此仅需回归二维速度分量，具体参数如表3所示。

通过全连接层将压缩后的特征向量映射为二维输出，生成预测速度向量，通过真实位移值计算的速度向量构成均方误差损失函数。该损失函数记作L_MSE，其表达式为：

(10)

其中，Y_i为真实位移值计算的速度向量，

为模型预测的速度向量，l为数据点的总数。

为增强网络的非线性表达能力，每个线性层后均加入相应的激活函数，显著提升了整个模型的拟合能力。但全连接层参数过多易导致过拟合，因此在激活函数后引入正则化技术以抑制过拟合，从而提高模型回归性能。

3　实验结果与分析

收起

为全面评估模型性能，将本文模型与五种现有IMU神经网络定位模型在四个公开数据集上进行对比分析。所有实验基于Pytorch 2.4.0实现，采用Adam优化器更新网络参数（设置学习率为0.0001），并通过学习率的调度器在训练模型时动态调整学习率：当损失函数经过10个epoch后仍未改善时，则按0.1的比例降低学习率，下限设为1×10^-12以免学习率过于接近零。

3.1　数据集

实验选用RONIN^[10]、RIDI^[9]、IDOL^[17]和IMUNET^[12]四个公开数据集进行验证分析。如表4所示，除RIDI采用单设备采集数据外，其余数据集均使用两台设备分别记录IMU数据与真实轨迹。对于RONIN与IMUNET数据集，基准设备固定于胸前而IMU设备随机放置，导致两者相对位置并不固定，需通过相应预处理措施实现坐标统一；而IDOL数据集的两台设备同装于手持平台，相对位置保持恒定，可直接完成坐标对齐。这些数据集覆盖手持、口袋和腿部等多种运动场景，并已预先划分为训练集和测试集。测试集既包含训练集中已出现的场景，也涵盖未见场景（IMUNET除外），确保验证全面性。

3.2　基线模型

选取ResNet^[11]、MobNet^[18]、MnasNet^[19]、EffNet^[20]和IMUNet^[12]作为基线模型，与本文模型作对比分析。为确保各模型能够适配IMU序列处理，对每个基线模型进行了相应的修改与优化。

3.3　评估指标

经由模型输出的速度向量，通过时间戳扩展和线性插值处理后形成最终轨迹。为科学评估不同模型的定位性能，需引入相应评价指标，首要考虑绝对轨迹误差（Absolute Trajectory Error，ATE），记作E_ATE。该指标通过整体比较预测轨迹与真实轨迹的均方根误差来评估全局轨迹准确性，计算公式如下：

(11)

其中，x_t表示时间戳t对应的真实位置，

表示预测位置，m为轨迹中位置点总数。

其次，相对轨迹误差（Relative Trajectory Error，RTE）表示真实位置与局部预测位置之间的位置一致性，记作E_RTE。该指标通过计算对应时间间隔内真实值与预测值的均方根误差得到，其数学表达式为：

(12)

其中，td表示对应的时间间隔。

3.4　模型性能分析

相较于Xception模型，本文提出的模型更适合处理IMU数据的初步提取层和深层次提取层。为验证这些改进的合理性与有效性，采用RONIN数据集进行评估与验证。从表5可以看到，感受野为7个时间点（RF：7）的卷积能更有效提取IMU数据特征，而5个时间点（RF：5）和9个时间点（RF：9）的感受野因对IMU数据特征提取过于简单或冗余，对系统性能提升有限。

对深层次提取层的优化聚焦于深度可分离卷积的层数配置。本文模型采用四层深度可分离卷积，而Xception模型使用八层。实验结果表明（表6），四层结构效果最佳。层数不足会导致特征提取不充分，层数过多则易造成信息分散难以整合，因此合适的层数有助于捕捉有效特征。

在深层次提取层中，Transformer的参数配置同样关键，直接影响模型最终性能。其参数包括多头注意力机制的头数、前馈神经网络维度、层数以及Dropout率，其中头数、前馈神经网络维度和Dropout率均相对固定^[16]。然而，层数的设定需依据数据量的规模灵活调整，因为增加层数必然伴随着训练参数的增多。表7的实验结果表明，层数并非越多越好。实际上，过多的层数往往导致提取到的特征信息过于离散，不仅无法提升模型性能，还会增加不必要的训练参数。相反，仅使用一层Transformer在达到最佳效果和最小轨迹误差的同时，还能保持最少的训练参数量，实现效率与性能的双重优化。

3.5　不同模型的性能对比分析

为全面评估各模型在不同数据集上的性能表现，表8给出不同模型在已知与未知测试集上的ATE和RTE。在规模最大的RONIN数据集上，本文模型（下文图表简记为proposed）在已知测试集上的ATE为3.38 m，相较于ResNet、MobNet、MnasNet、EffNet、IMUNet分别减小6.89%、17.16%、10.58%、7.65%和10.11%；RTE相较于基线模型也有所减小。在未知测试集上，除MnasNet外，本文模型的ATE分别减小5.31%、13.15%、5.81%和12.44%。在规模最小的IDOL数据集上，本文模型在已知测试集的ATE相较于上述五种主流模型分别减少13.95%、18.05%、15.94%、28.29%和4.66%，同时在RTE上也保持最低误差。在未知测试集上，其ATE亦分别降低1.77%、22.96%、2.85%、14.15%和7.52%。尽管MnasNet模型在RONIN未知测试集上ATE最小，但在其它数据集上的误差却相对较大。原因在于该模型的自动搜索策略可以从未知测试集中学习新的特征；同时，RONIN数据集提供了更丰富的训练样本，使其能够挖潜更多潜在信息从而进行更广泛的训练。然而，对于其他特征稀疏的数据集，搜索特征较少导致其性能下降。相比之下，本文模型在绝大多数数据集上均实现了最小的轨迹误差，这主要归功于Transformer结构的设计：该结构能够赋予整个序列的时间周期性特征足够的权重，并通过深层次特征提取进一步挖掘IMU序列的空间特征，使其在未知测试集上的ATE和RTE也有所减小。

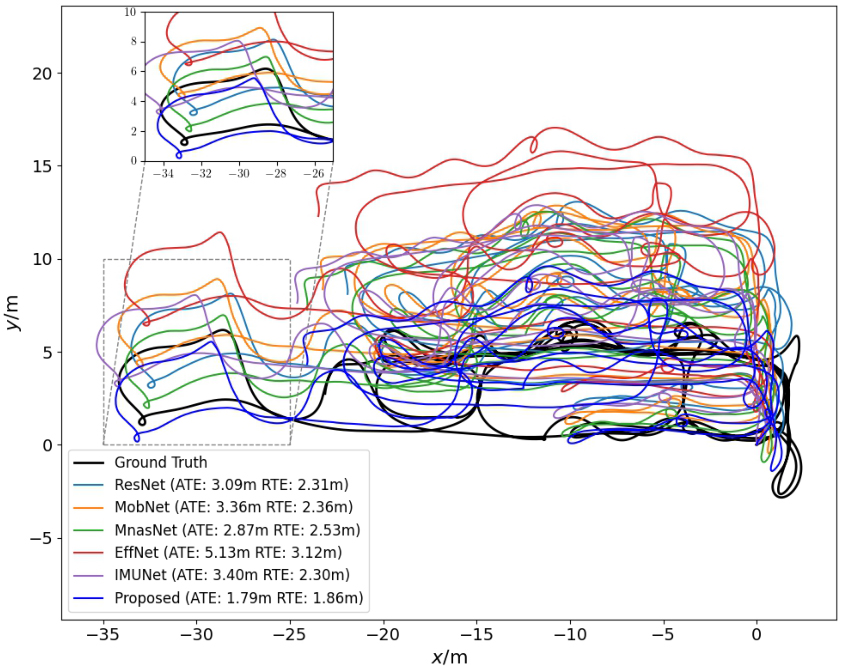

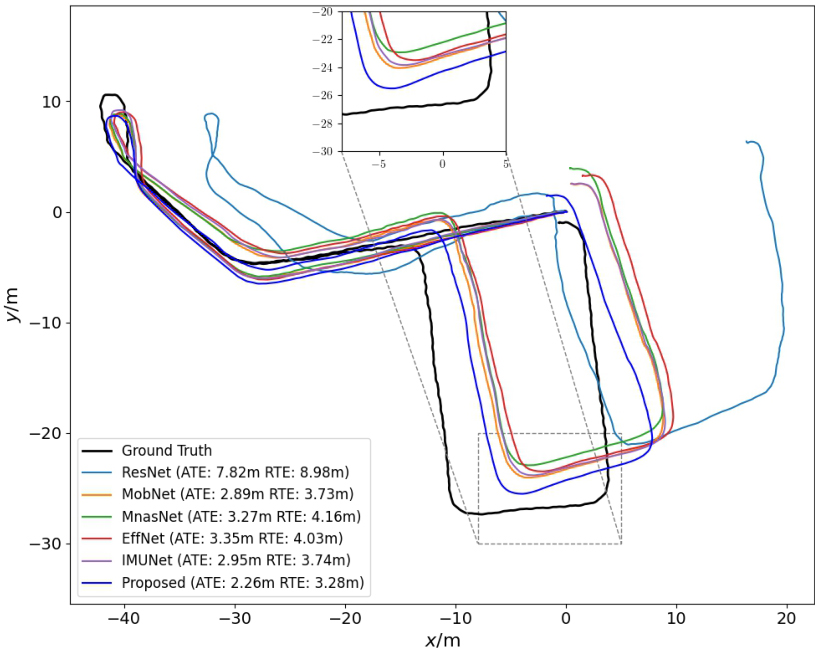

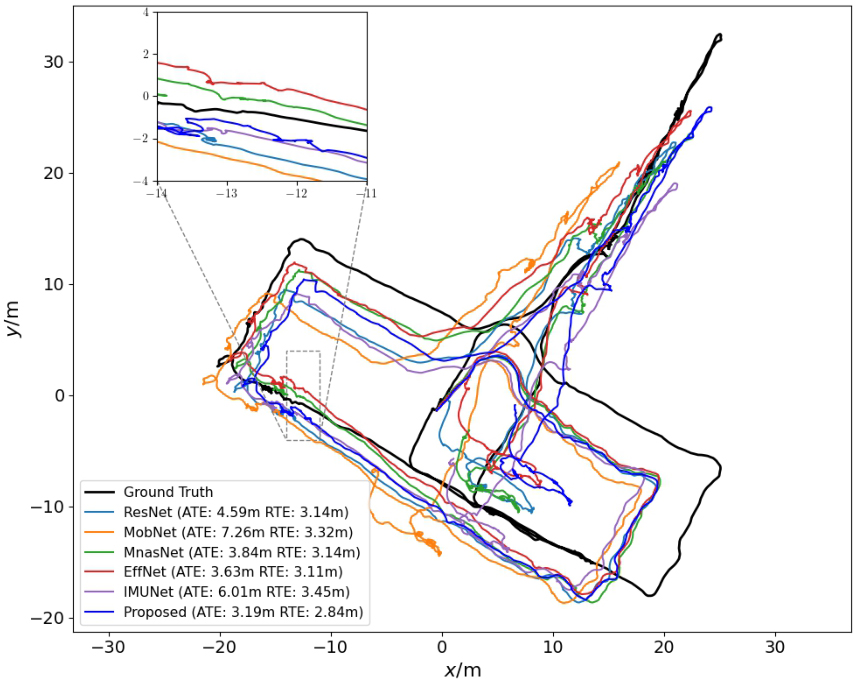

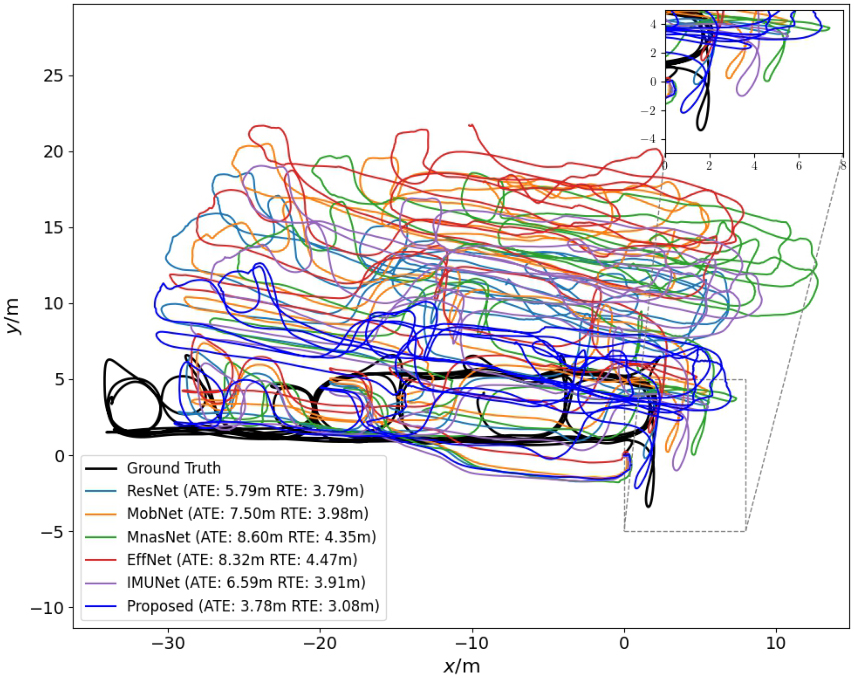

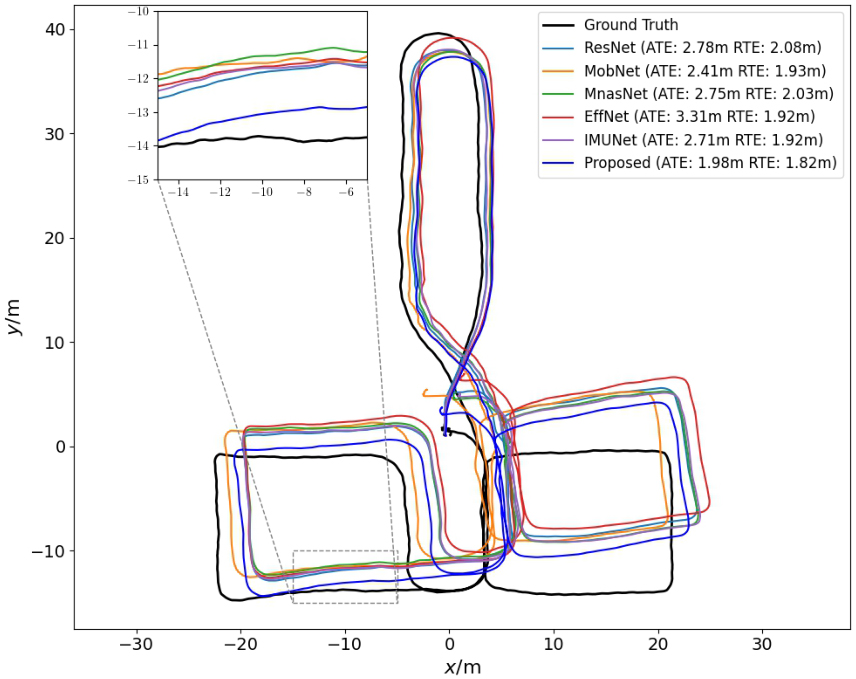

为直观评估不同定位模型的性能，本文在每个数据集中均选取一个具有代表性的序列，并通过图形化方法将各模型的轨迹进行对比展示。对于规模最大的RONIN数据集，图3和图4分别展示了各模型在已知和未知测试集上的轨迹对比结果：在已知测试集中，本文模型生成的轨迹与真实轨迹最为接近，并在一定时间内能有效抑制IMU误差累积；在未知测试集中，该模型仍保持最小轨迹误差，充分验证了其出色的泛化能力。

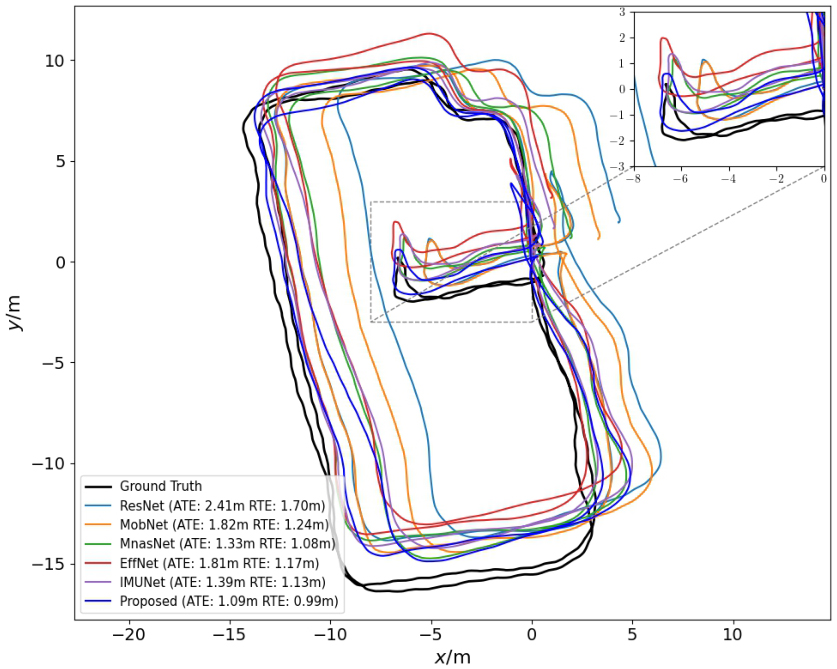

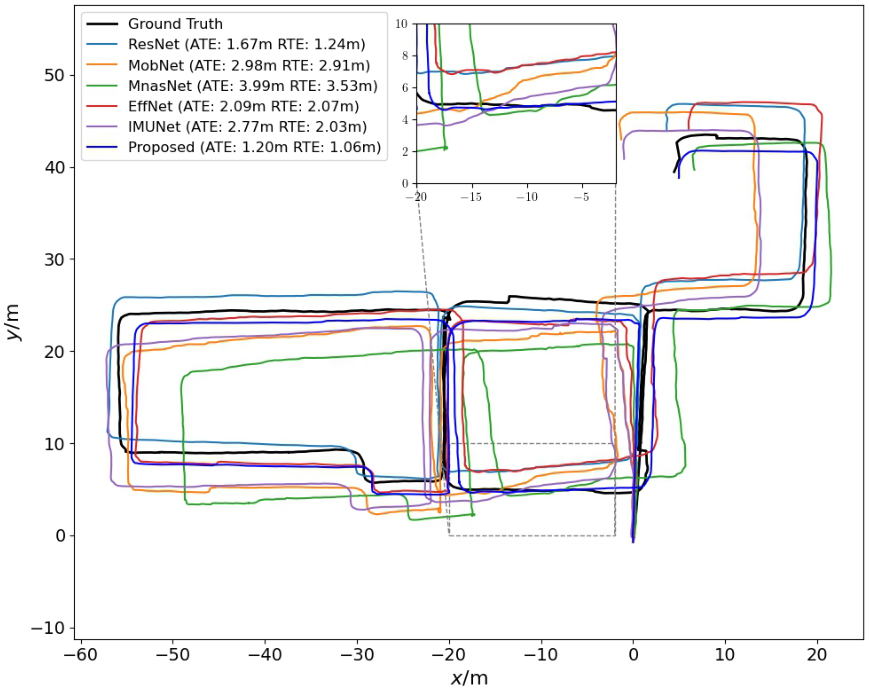

在RIDI数据集上，图5和图6分别展示了本文模型在134 m已知路径和173 m未知路径中的轨迹生成效果，均与真实轨迹保持高度吻合。IDOL数据集的图7和图8进一步验证了该模型在467 m已知路径和736 m未知路径中的优异表现。此外，IMUNET数据集的图9对比结果表明，本文模型生成的轨迹仍最接近真实轨迹。

4　结论
