一种用于无人机景象匹配定位的异源图像快速检索方法

PDF下载

张小国 , 李天宇 , 史志豪 , 况余进

中国惯性技术学报 | 组合导航技术 2025,33(10): 963-971

收起

中国惯性技术学报 | 组合导航技术 2025, 33(10): 963-971

一种用于无人机景象匹配定位的异源图像快速检索方法

全屏

张小国, 李天宇, 史志豪, 况余进

作者信息

东南大学　仪器科学与工程学院，南京　210096

张小国（1973—），男，教授，从事视觉导航定位。

A fast heterogeneous image retrieval method for UAV scene matching and positioning

Xiaoguo ZHANG, Tianyu LI, Zhihao SHI, Yujin KUANG

Affiliations

School of Instrument Science and Engineering, Southeast University, Nanjing 210096, China

出版时间: 2025-10-30 doi: 10.13695/j.cnki.12-1222/o3.2025.10.002

文章导航

摘要

收起

无人机景象匹配定位时，由于无人机图像和卫星基准图像之间域、观察角度等因素不同，容易出现误匹配甚至检索失败。针对上述问题，提出了一种基于显著位置特征的异源图像快速检索方法。首先，针对无人机图像与基准图像因获取场景和时间差异导致匹配失败的问题，设计了显著位置特征提取模块，在降低计算复杂度的同时能够提取更有效的上下文信息。其次，引入标签平滑损失函数，提升了模型的泛化能力。最后，提出分块微调策略以缓解大模型视觉Transformer在有限训练数据条件下的过拟合问题。实验结果表明，所提方法在DenseUAV数据集上R@1和R@5分别达到了86.01%和96.52%，mAP达到了76.04%，较现有主流方法ViT-S分别提升5.83%、3.53%和9.49%，单张图像检索时间为9.55 ms，表明所提方法在无人机异源景象匹配中的有效性。

关键词

GNSS拒止 / 无人机视觉定位 / 遥感影像 / 异源图像检索

Abstract

收起

The scene matching and positioning of Unmanned aerial vehicles (UAVs) are prone to mismatching or even retrieval failure due to the differences in domain, observation angle and other factors between UAV images and satellite reference images. To address this issue, a rapid cross-source image retrieval method based on salient location features is proposed. Firstly, to solve the matching failure caused by scene and time differences between UAV images and reference images, a salient position feature extraction module is designed, which can extract more effective context information while reducing the computational complexity. Secondly, a label smoothing loss function is introduced to enhance the generalization ability of the model. Finally, a block-wise fine-tuning strategy is proposed to alleviate the overfitting problem of large models like vision transformer (ViT) under limited training data conditions. The experimental results show that the proposed method achieves 86.01% and 96.52% respectively in R@1 and R@5 on the DenseUAV dataset, and 76.04% in mAP, which is improved by 5.83%, 3.53% and 9.49% respectively compared with ViT-S. The retrieval time for a single image is 9.55 ms on the DenseUAV dataset, indicating the effectiveness of the proposed method in UAV cross-source scene matching.

Key words

GNSS-denied / UAV visual positioning / remote sensing imagery / heterogeneous image retrieval

引用本文

张小国, 李天宇, 史志豪, 况余进. 一种用于无人机景象匹配定位的异源图像快速检索方法. 中国惯性技术学报, 2025 , 33 (10) : 963 -971 . DOI: 10.13695/j.cnki.12-1222/o3.2025.10.002

Xiaoguo ZHANG, Tianyu LI, Zhihao SHI, Yujin KUANG. A fast heterogeneous image retrieval method for UAV scene matching and positioning[J]. Journal of Chinese Inertial Technology, 2025 , 33 (10) : 963 -971 . DOI: 10.13695/j.cnki.12-1222/o3.2025.10.002

正文

收起

近年来，无人机（Unmanned Aerial Vehicle，UAV）在精准农业、地面侦察和民用航空摄影等多个领域中发挥着愈加重要的作用。高精度的定位与导航能力是无人机完成各项任务的关键保障。通常无人机可采用全球卫星导航系统（Global Navigation Satellite System，GNSS）定位。然而，实际工作场景下GNSS信号容易因遮挡或者干扰丧失服务能力^[1,2]，从而严重影响无人机的自主性和任务执行能力。

为了应对这一问题，近年来基于景象匹配的无人机视觉绝对定位技术逐渐受到关注。该技术通过构建无人机图像特征，在预先构建的无人机或者卫星遥感影像数据库中实现精确检索和匹配，从而利用基准影像中的地理信息完成无人机的绝对位置估计。由于该技术不依赖于外部系统，并且能够在GNSS拒止的情况下提供高精度的定位信息，因此成为研究的热点。然而，由于无人机图像与卫星遥感影像来源不同，在分辨率、光照、视角等方面存在显著差异，传统同源图像检索方法在异源图像检索中难以取得理想效果。例如，传统的人工设计特征在处理异源图像时表现出明显的局限性，如尺度不变特征变换（Scale-Invariant Feature Transform，SIFT）^[3]等，这类方法通常基于局部特征的匹配，难以全面捕捉图像的全局上下文信息，导致在特征匹配时受到限制。而卷积神经网络（Convolutional Neural Networks，CNN）在特征提取方面的强大能力使其成为图像检索研究的热点，通过孪生网络（Siamese Network）对地面和俯视图像进行训练，能够有效提取特征并实现检索。Tian等人^[4]采用Faster R-CNN检测建筑物，并结合孪生网络和多近邻匹配，进一步提升了匹配精度。王等人^[5]通过引入可训练软分配深度学习框架NetVLAD，结合内容检索技术，提出了一种聚合深度学习特征的无人机影像检索方法，可提取更稳定的特征，然而该方法平均检索一张影像耗时3.7 s，实时性仍有待提升。

近期研究显示，将视觉Tranformer（Vision Transformer，ViT）^[6]应用于异源图像检索领域，已经取得了显著成效。Dai等人^[7]提出了一种创新的特征分割与区域匹配结构（Feature Segmentation and Region Alignment，FSRA），通过分析Transformer特征图的热量分布来划分区域，并巧妙地将不同视图中的特定区域进行对齐，以提升匹配精度。Yang等人提出了一种地理定位网络（Evolving geo-localization Transformer，EgoTR）^[8]，利用Transformer的自注意力机制捕捉异源图像间的全局依赖关系，有效减小了无人机图像与卫星影像之间的视觉差异。通过位置编码功能，EgoTR进一步增强了对地面图像与俯视图像几何关系的理解，为异源图像检索中的跨视角匹配问题提供了有效解决方案。Dai等人^[9]提出了一个基于TransFormer的异源图像检索模型DenseUAV，利用孪生网络学习无人机影像和卫星影像两个不同模态的表示。然而该模型在应对复杂异源图像检索任务时，表现出对上下文信息的利用不足的问题，影响了整体检索和匹配性能。

综上所述，跨视角、跨域及时间等因素对无人机异源图像检索的效率和成功率产生了严重影响。尽管目前基于Transformer和注意力机制的深度学习网络在提升检索和匹配性能方面取得了一定进展，但对上下文信息的提取仍存在不足，且对尺度、旋转和光照变化的适应性较弱，导致误匹配或匹配失败的情况时有发生。为此，本文提出了一种基于显著位置特征的无人机图像快速检索算法，针对DenseUAV基准模型进行改进，在骨干网络后引入显著位置特征提取模块（Salient Positions based K-NN Attention，SPKA），提升了上下文信息的提取能力并降低计算复杂度。同时采用标签平滑损失（Label Smoothing Cross Entropy，LSCE）函数替代交叉熵损失函数，增强模型的泛化能力及对尺度、旋转和光照变化的适应性，并通过分块微调策略缓解模型过拟合问题。

1　算法框架

收起

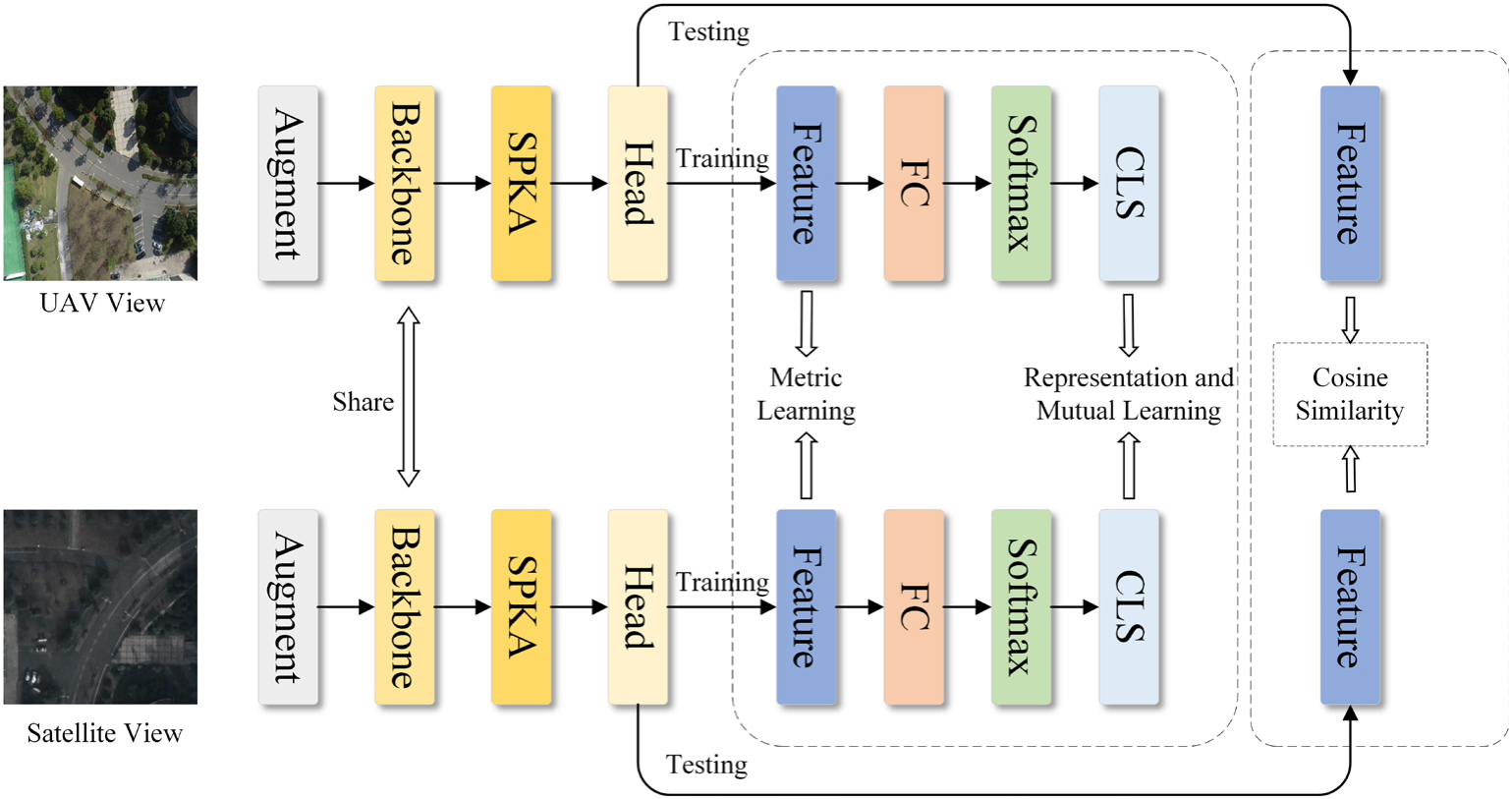

本文算法基于DenseUAV基准模型改进，算法框架如图1所示。首先基于本文提出的SPNet模型，对查询图像和基准数据库图像进行特征提取，得到查询特征向量和基准特征向量库，然后将查询特征向量与基准特征向量数据库进行余弦相似度计算，按照相似度分数从高到低排序，实现对无人机图像快速准确的检索。

2　模型与改进方法

收起

2.1　基准模型

本文提出的结合SPKA、LSCE损失函数和分块微调策略的改进模型SPNet，用于无人机异源图像的高效检索，该模型的结构如图2所示。

模型采用孪生网络架构，网络中两个分支共享权重，以提高模型的参数效率和特征对齐能力。Zhang等人^[10]指出该架构在图像匹配和检索任务中已被广泛应用。模型首先接收无人机和卫星图像作为输入，并通过数据增强模块进行预处理，以增强模型在异源图像匹配中的鲁棒性。接着，主干网络提取图像特征，特征被送入Head模块进行集成并映射到特定的特征空间。其中主干网络为ViT-S（Vision Transformer-Small）^[6]，与传统的卷积神经网络相比，ViT在特征提取过程中能够更好地平衡细粒度信息和计算效率，尤其在大规模数据集和高分辨率图像的推理速度方面表现出色，可以在性能和推理速度之间取得平衡。Head模块通过Global Pooling将主干网络输出的768维的特征转换为用于分类的512维特征向量。

在训练阶段，基准模型通过全连接层和softmax函数计算类别概率，并结合三种监督学习方法优化损失函数，分别为表示学习（Representation Learning）、度量学习（Metric Learning）和互学习（Mutual Learning）。表示学习通过交叉熵损失（Cross Entropy，CE）对模型进行优化，具体函数如式（2）。

(1)

(2)

其中q_i表示的是模型输出的logits后经过softmax的结果，p_i表示的是对应的label。

度量学习则通过软加权三元组损失（Soft-Weighted Triplet Loss），在特征空间中缩小相似样本的距离，拉远不相似样本的距离，有效应对无人机与卫星图像之间的模态差异问题，提升模型的判别能力。传统三元组损失函数和软加权三元组损失函数定义为：

(3)

(4)

其中a为锚点样本的特征向量，p为锚点样本的正样本特征向量，n为负样本特征向量，m是控制正负样本之间距离期望差异的间隔，D（a，b）表示样本a与b之间的余弦相似度。

互学习引入了KLLoss，通过知识蒸馏的方式，确保无人机图像和卫星图像类别分布的对齐，促进不同模态之间的并行学习。KLLoss表达式为：

(5)

(6)

其中O_p和O_q分别表示教师和学生类别向量通过softmax的概率分布，O_d表示无人机图像的类向量输出，O_s表示卫星图像的类向量输出。

综合上述三部分，相加得到基准模型整体损失函数如式（7）所示。

(7)

在推理阶段，模型利用余弦相似度进行图像检索和排序，从而实现高效的图像匹配。

2.2　基于注意力机制的显著位置特征提取模块设计

虽然基准模型在DenseUAV数据集上效果显著，但由于无人机影像和卫星影像不同模态之间的域差异、时间差异和视角差异等，检索结果仍存在误匹配甚至是匹配失败的问题。此外，在深度学习领域，尤其是在处理序列数据和图像识别任务中，注意力机制已经成为提升模型性能的关键技术。Yuan等人^[11]的研究指出，传统的全连接自注意力机制由于其高昂的计算成本且噪声敏感，限制了其在大规模数据集或高分辨率图像处理上的应用。

针对上述问题，设计了显著位置特征提取模块SPKA，旨在提高网络训练和特征的质量，同时可以有效提取上下文信息和降低计算复杂度。SPKA模块采取两个关键步骤来优化注意力计算：

1）通过显著位置选择算法（Salient Positions Selection，SPS），预先筛选出图像中的关键特征点。SPS算法通过计算特征矩阵沿通道维度的平方和，选择前k个最显著位置作为关注点。该方法显著减少了K-NN（K-Nearest Neighbors）注意力机制^[12]需要处理的位置数量，从而降低了计算复杂度，同时避免了非相关特征的干扰。Fang等人^[13]的研究表明，在低网络层中，SPS算法能通过选择显著特征位置蒸馏输入特征中的正确信息，有效减少背景噪声的影响。通过稀疏化注意力矩阵的计算，SPS不仅节省了内存资源，还显著加快了注意力机制的计算速度。Gao等人^[14]进一步指出，SPS算法能够显著优化模型在处理高分辨率图像时的表现。

2）K-NN注意力机制通过关注k个与查询最相似的键，过滤掉噪声或不相关特征。该机制通过仅处理筛选出的显著位置矩阵K，进一步减少了计算负担，同时提高了特征对齐的质量。相比于传统的全局注意力机制，这种稀疏化方法不仅降低了计算复杂度，还能更好地捕捉局部特征中的关键上下文信息。因此，SPKA模块在保持性能的同时显著减少了模型的内存消耗，并加快了训练速度。此外，SPKA模块通过结合SPS算法和K-NN注意力机制，在处理长距离依赖时，能够更精确地捕捉当前任务最重要的特征并建模，从而提升了模型对全局信息的泛化能力。SPKA模块的具体结构如图3所示。

本文提出的SPKA的注意力机制可用如下方程解释：

(8)

(9)

(10)

(11)

(12)

(13)

其中Q∈Rⁿ^×^c为查询矩阵，K∈R^k^×^c为显著位置矩阵，X，Y∈Rⁿ^×^c分别为输入输出特征，W为线性投影矩阵，T_k为K-NN算法，M_SPS为显著位置选择算法。

在SPKA中，SPS算法起着重要作用，显著位置的选择将降低计算复杂度，并且在建模全局依赖时提取更有效的上下文信息，SPS算法可以由算法1表示：

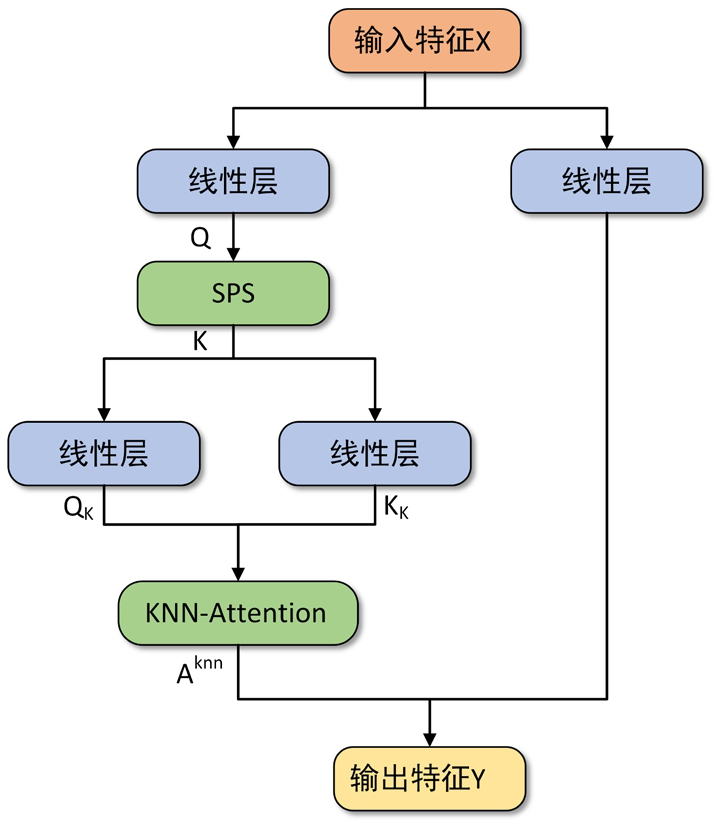

SPKA模块的具体步骤为：

1）显著位置的选择：对于输入特征X通过线性投影生成对应的查询矩阵Q和值矩阵V，对Q应用SPS算法选择显著位置，得到显著位置矩阵K。

2）对显著位置矩阵K应0.

用K-NN注意力机制：对于显著位置选择算法选出的显著位置矩阵K，通过线性投影生成对应的查询矩阵Q_k和键矩阵K_k。对于每个查询向量，计算它与所有键向量之间的相似度，选择与每个查询最相似的k个键，然后使用这些选定的键来构建一个稀疏的注意力矩阵A^knn。

3）输出特征：将通过K-NN注意力机制加权的输出特征重塑回原始特征图的维度。

2.3　损失函数引入

DenseUAV基准模型中采用了交叉熵损失函数。然而交叉熵损失对错误的预测非常敏感，尤其是当数据集中包含不同的类别时，模型将会偏向于多数类，且交叉熵损失倾向于促使模型输出过于确定性的预测值（概率值接近0或1），这增加了过拟合的风险。针对上述问题，本文引入了标签平滑交叉熵（Label Smoothing Cross-Entropy，LSCE）^[15]损失函数。如式（14）和式（15）所示：

(14)

(15)

其中ε表示对标签进行平滑的数值，一般设为0.1。

最后，模型整体损失函数定义为：

(16)

LSCE的引入具有以下几个优势：

1）LSCE鼓励模型不对任何单个类别过于自信，特别是在数据量有限的情况下有助于减少过拟合；

2）LSCE通过平滑标签，使得模型不会对训练数据中的特定样本过于敏感，从而提高了模型对新图像的适应能力，能够泛化到新图像；

3）无人机影像和卫星影像之间存在尺度、旋转和光照等变化，LSCE可以通过减少对特定特征的过度依赖，帮助模型学习到更加适应性的特征表示来应对这些变化。

2.4　分块微调算法

本文模型的主干网络通过基于timm迁移学习库提供的ViT预训练模型来实现。Touvron等人^[16]的研究表明，从零开始训练一个ViT通常需要1400万到3亿张图像。然而，由于无人机和卫星图像数据集的收集成本较高，通常规模较小，直接在这些数据集上训练ViT模型可能会导致模型过拟合。因此，针对在无人机和卫星图像数据有限的情况下训练大型ViT模型的问题，本文提出了一种分块微调策略（BlockWise Fine-Tuning，BW-FT），以充分利用预训练模型的优势，提高模型在小规模数据集上的泛化能力。分块微调策略的算法步骤可以由算法2表示：

分块微调策略具体步骤如下：首先冻结除瓶颈层外的所有Transformer块，并在每隔t个epoch后解冻一个新的Transformer块。同时，学习率会随着解冻过程根据衰减因子逐步降低。此策略有效缓解了预训练模型训练过程中出现的灾难性遗忘问题^[16]，即新知识覆盖旧知识而导致信息丢失。通过对模型不同层次采用差异化的微调策略，分块微调降低了早期层次知识丢失的风险，并且结合学习率衰减机制，有效控制了后续层的梯度更新，避免权重大幅波动。这一策略不仅加快了模型收敛速度，还提升了整体性能，相较于传统微调方法，可以显著改善训练效果。

3　实验与分析

收起

3.1　实验平台与数据集

本文实验环境具体配置如表1所示。

本文采用Dai等人^[9]于2023年发布的DenseUAV数据集来验证所提算法，DenseUAV是首个专为无人机景象匹配定位任务设计的公开数据集，图4和图5分别展示了部分无人机视角和卫星视角影像。其数据采集完全基于真实世界场景，避免了合成数据与实际环境之间的偏差，这使得该数据集在无人机图像匹配定位任务中，尤其是异源图像检索方面，具备更高的应用价值和实用性。此外，该数据集覆盖了不同类型的环境，包括植被较多的区域以及建筑物密集的区域，这些场景的图像特征与其他乡村或城市区域存在一定的相似性。通过这些多样化的场景，能够全面评估所提方法在不同环境下的鲁棒性与泛化能力，从而验证算法在实际应用中的表现。无人机图像部分，该数据集在三个不同高度（80 m、90 m、100 m）采集无人机图像，以控制尺度变化，且使用RTK技术将采样点的误差控制在1米以内。为减少天气和光照的影响，采用随机天气（晴天、阴天）和随机时间（6：00-18：00）采样。卫星图像部分，该数据集使用20级谷歌地图图像，包含2020年和2022年两个不同年份的卫星图像，以及三种不同的缩放比例，这有助于增强模型在空间尺度和时间变化下的鲁棒性。因此，该数据集通过提供高质量的真实世界数据，以及高密度图像采样和多场景、多时间条件下的数据采集，使其在无人机异源图像检索任务中具有良好的代表性和适用性。

DenseUAV的数据集具体构成如表2所示。训练集由10所大学的2256个采样点组成，包括6768张无人机图像和13536张卫星图像。测试集包含4所大学的777个采样点，共2331张无人机图像和4662张卫星图像。Gallery集合涵盖所有14所大学，共3033个采样点，包含27297张图像。

3.2　评价指标

本文实验采用Recall@K（R@K）和平均检索精度（mean Average Precision，mAP）作为图像检索的精度评价指标。R@K是图像检索领域最常用的评价指标，其代表检索系统在给定查询图像的前K个结果中，正确匹配目标的概率。该指标能够反映模型在给定检索结果数量下，检索到相关图像的能力，以R@1为例，一个样本是否正确匹配可以表示为：

(17)

其中l_q对应于查询的类别，l_i对应于按计算的欧氏距离升序排序的第i个图像的类别。如果属于同一类别，结果值为1，否则为0。对于所有样本，R@1定义为：

(18)

其中S是所有查询图像的集合，||S||表示S中的图像数量。只有查询的类别与图库中距离最近的图片的类别相同时，R@1指标的数值才会增加。本文中选择R@1和R@5作为主要评价指标，R@1反映了模型在检索任务中能否将正确匹配目标作为首选结果，这对于无人机景象匹配定位任务至关重要，因为首个检索结果通常直接用于后续处理；而R@5则评估了模型在前五个候选结果中找到正确匹配目标的能力，这在实际应用中可以为后续处理提供备选方案，从而提升系统的鲁棒性。

在此基础上，本文还引入mAP作为评估检索系统性能的重要指标，mAP综合考虑了检索系统在所有查询图像上的平均精度，通过计算每个查询图像的精度并求均值来得到。对于每个查询图像，首先按检索结果的排序位置计算精度，定义为每个位置的平均精度（Average Precision，AP）。具体计算公式为：

(19)

其中n是相关样本总数，k_i是排序列表中第i个相关样本的索引位置，对于整个查询集合S，mAP的定义为：

(20)

其中||S||表示查询集合S中的图像数量，AP_q表示查询图像q对应的AP值。

3.3　实验结果与分析

为验证本文提出的基于基准模型改进的SPNet算法的有效性，设计了一系列消融实验，旨在评估显著位置特征提取模块的引入、损失函数的修改以及微调策略对模型性能的影响。骨干网络的预训练采用timm框架，并移除了额外的分类层。无人机和卫星图像均被调整为224×224的输入分辨率。训练过程中，采用随机梯度下降优化器，初始学习率设为0.003，批处理大小为8。骨干网络的学习率被设定为其他网络层学习率的0.3倍。模型总共训练了120个epoch，以充分评估不同改进策略对模型性能的提升效果。

如表3所示，引入LSCE损失函数后模型的R@1和R@5分别提升了1.59和0.56个百分点，加入SPKA模块后，模型的R@1和R@5分别提升了4.80和1.72个百分点。引入分块微调策略进一步提升了0.31和0.16个百分点。当这些策略结合使用时，R@1和R@5的性能分别提升了5.83和2.53个百分点。综上所述，本文提出的方法具有显著的有效性和可行性，能够显著提升网络的整体性能。

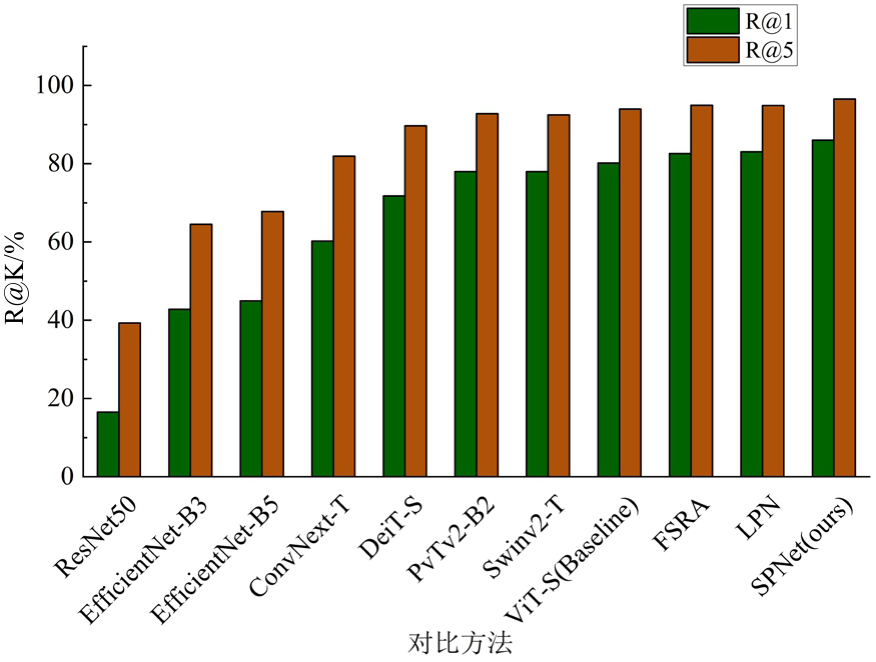

在DenseUAV数据集上，采用R@K、mAP和单张图片推理时间为性能评价指标，将本文模型与不同主干网络及head模块的方法进行对比，实验结果如表4所示，图6清晰地展示了各方法在R@1和R@5上的差异。本文提出的SPNet在在R@1、R@5以及mAP上均取得了最优表现，其中R@1和R@5分别达到86.01%和96.52%，相较于基准模型（R@1为80.18%，R@5为93.99%）分别提升了5.83和2.53个百分点，mAP达到76.04%，相较于基准模型提升了6.59个百分点。同时，SPNet单张图片推理时间约为9.55 ms，与基准模型相当，表明所提方法在性能与效率间实现了良好平衡。

此外，为了进一步验证所提方法的优势，选取了在异源图像检索任务中具有代表性或在相近任务表现优异的多种SOTA方法进行对比，如表5所示。

MSBA^[18]和LPN^[19]在使用ResNet50主干网络时在DenseUAV数据集上的R@1仅分别达到46.13%和32.43%，SDPL^[20]的R@1和R@5更是仅有7.08%和14.07%，尽管该方法在University-1652数据集中表现良好，但在DenseUAV这样跨视角变化、成像模式复杂的异源检索场景中适应性不足。相比之下，LPN在采用ViT-S主干网络时的R@1与R@5则提升至83.05%和94.89%，这也进一步说明了vision Transformer在处理跨视角、跨分辨率影像时的潜力。最终，SPNet以86.01%的R@1和96.52%的R@5取得最优效果。实验结果表明，SPNet能够有效提取上下文信息和显著位置特征，显著提升了无人机景象匹配定位任务中的图像检索性能。

为了更好展示本文所提算法的检索效果，图7和图8分别展示了测试集中的检索结果。蓝线左侧为无人机视图图像，即查询图像，右侧为卫星视图中最接近查询图像的5幅图像。正确匹配的图像由绿色框框出，错误匹配的图像由红色框框出表示。

如图7所示，排名第一的均为正确的检索结果，表明SPNet所学习到的显著位置特征能够在一些极为相似的场景中实现有效检索。在图8中，通过对比SPNet与基准模型的检索结果可以发现：基准模型在一些难以区分、极为相似的场景中，容易发生误匹配，而改进后的SPNet能够在相同的查询图像下有效降低误匹配率，排名前5的图像中误匹配情况显著减少。该结果直观地证明了SPNet相较于基准模型在检索任务中表现出更高的准确性和鲁棒性，进一步验证了其优越性。

4　结论

收起

针对GNSS拒止环境下的无人机景象匹配定位任务中，由于无人机图像与卫星基准影像之间域、观察角度、时间等因素的不同，在检索过程中容易出现误匹配甚至检索失败的情况，本文提出了一种异源图像快速检索方法。通过设计显著位置特征提取模块、引入标签平滑损失函数以及分块微调策略，有效提升了模型在异源图像检索任务中的泛化能力和抗过拟合能力。

实验结果表明，本文方法在DenseUAV数据集上的表现优于现有主流方法，在R@1和R@5指标上分别从80.18%和93.99%提升至86.01%和96.52%，在mAP指标上提升了9.49%，表明了其在复杂异源图像检索场景下的有效性。同时，本文方法还能够显著减少检索时间，达到了单张图像9.55 ms的检索速度，证明了其在实际应用中的高效性。此外，由于本文所使用数据集包括植被较多的区域和建筑物密集的区域，涵盖了类似于乡村和城市区域的图像特征。因此所提方法具备一定的跨环境适应性。

尽管所提方法在DenseUAV数据集上取得了优异表现，尤其是在R@1和mAP指标上表现出色，并展现了一定的跨环境适应性，但仍有进一步优化的空间。未来工作将聚焦于以下两方面：一是扩展至更加多样化的环境和场景，包括不同地理条件（如山区、高空）和复杂天气条件（如雨、雪、雾）下的数据，以全面评估模型在多变环境下的表现；通过在更广泛的数据集上进行验证，可进一步增强模型的跨场景适应性和实际应用效果；二是优化算法设计，以进一步提升模型的效率和精度，更好地应对实际应用中的复杂挑战。
