基于贝叶斯网络的危化品爆炸事故隐患关联与溯源分析

PDF下载

姜子建 ¹^,² , 周荣义 ¹^,²^,³ , 石云霄 ¹ , 刘灿 ¹ , 杨璧帆 ¹ , 郑时求 ¹

中国安全科学学报 | 安全工程技术 2024,34(6): 173-180

收起

中国安全科学学报 | 安全工程技术 2024, 34(6): 173-180

基于贝叶斯网络的危化品爆炸事故隐患关联与溯源分析

全屏

姜子建¹^,², 周荣义¹^,²^,³, 石云霄¹, 刘灿¹, 杨璧帆¹, 郑时求¹

作者信息

¹ 湖南科技大学资源环境与安全工程学院，湖南湘潭 411201

² 火灾爆炸防控与应急技术湖南省普通高等学校重点实验室，湖南湘潭 411201

³ 地下空间防火防爆材料与装备湖南省工程研究中心，湖南湘潭 411201

姜子建 (1999—)，男，北京人，硕士研究生，主要研究方向为系统安全工程、危险化学品安全。E-mail：1450220063@qq.com。

周荣义副教授

Correlation and traceability analysis of hazardous chemical explosion accidents based on Bayesian network

Zijian JIANG¹^,², Rongyi ZHOU¹^,²^,³, Yunxiao SHI¹, Can LIU¹, Bifan YANG¹, Shiqiu ZHENG¹

Affiliations

¹ School of Resource & Environment and Safety Engineering，Hunan University of Science and Technology，Xiangtan Hunan 411201，China

² Key Laboratory of Fire and Explosion Prevention and Emergency Technology in Hunan Province，Xiangtan Hunan 411201，China

³ Hunan Engineering Research Center for Fire and Explosion Prevention Materials and Equipment in Underground Spaces，Xiangtan Hunan 411201，China

出版时间: 2024-06-28 doi: 10.16265/j.cnki.issn1003-3033.2024.06.1848

文章导航

摘要

收起

为提高隐患排查工作实效，基于贝叶斯网络(BN)，提出一种危化品爆炸事故隐患推理模型。首先，依据燃烧爆炸理论和专家经验，确定影响危化品爆炸的主要隐患类别，构建爆炸、泄漏超限、点火源的BN模型，并采用三角模糊数厘定隐患的先验和条件概率；然后，利用贝叶斯正向推理计算危化品爆炸发生概率，结合反向推理，查明最可能导致爆炸事故发生的隐患并追溯形成隐患的风险因素；最后，应用贝叶斯敏感性分析方法，确定影响危化品爆炸的关键隐患及事故隐患间的关联，并通过储油罐爆炸案例进行验证。研究结果表明：以因果推理方式计算出的储油罐爆炸风险概率约为4.7%;设备超压和电火花两者后验概率最大，是最可能导致储油罐爆炸的隐患，追溯其原因是未定期检查储罐或未使用防爆设备；电火花和阀门或法兰损坏是储油罐爆炸的关键隐患，事故隐患关联以致患链“阀门或法兰损坏→油品异常涌出→泄漏超限→遇火源(电火花)→发生爆炸”的形式呈现。

关键词

危化品爆炸 / 贝叶斯网络(BN) / 事故隐患 / 三角模糊数 / 后验概率

Abstract

收起

In order to improve the effectiveness of hidden danger investigation，a reasoning model for hidden danger of explosive accidents of hazardous chemicals was proposed based on BN. First，according to the theory of combustion and explosion and expert experience，the main types of hidden dangers affecting the explosion of hazardous chemicals were determined，and BN model of explosion，leakage and ignition source was constructed. The prior and conditional probabilities of hidden dangers were determined by triangular fuzzy numbers. Then，Bayesian forward reasoning was used to calculate the probability of explosions of hazardous chemicals. Combined with reverse reasoning，the hidden dangers that were most likely to lead to explosion accidents were identified，and the formation of hidden risk factors was traced back. Finally，Bayes sensitivity analysis method was used to determine the key hazards affecting the explosion of hazardous chemicals and the correlation between the accident hazards，and it was verified by an explosion case of oil storage tank. The results show that the explosion probability of the storage tank calculated by causal reasoning is about 4.7%. Equipment overpressure and electric spark have the highest posterior probability，which is the most likely to lead to the explosion of the storage tank. The reason can be traced back to the failure to inspect the storage tank regularly or the failure to use explosion-proof equipment. Electrical spark and valve or flange damage are the key hidden dangers of oil storage tank explosion，and the accident hidden danger is related to the chain of "valve or flange damage → abnormal oil gusher → leakage exceeding limit → fire source (electrical spark) → explosion".

Key words

hazardous chemical explosion / Bayesian network (BN) / hidden danger of accident / triangular fuzzy number / posterior probability

引用本文

姜子建, 周荣义, 石云霄, 刘灿, 杨璧帆, 郑时求. 基于贝叶斯网络的危化品爆炸事故隐患关联与溯源分析. 中国安全科学学报, 2024 , 34 (6) : 173 -180 . DOI: 10.16265/j.cnki.issn1003-3033.2024.06.1848

Zijian JIANG, Rongyi ZHOU, Yunxiao SHI, Can LIU, Bifan YANG, Shiqiu ZHENG. Correlation and traceability analysis of hazardous chemical explosion accidents based on Bayesian network[J]. China Safety Science Journal, 2024 , 34 (6) : 173 -180 . DOI: 10.16265/j.cnki.issn1003-3033.2024.06.1848

正文

收起

0 引言

收起

近年来，由企业安全隐患或者管理疏忽造成的事故屡见不鲜，化工类企业危险系数较大，其生产安全更不容忽视。据统计，2016—2020年，我国共发生化工和危险化学品(简称危化品)事故929起，其中，爆炸事故占总事故起数的34.4%;爆炸事故死亡人数占总死亡人数的33.0%，爆炸事故是导致人员伤亡最为严重的事故类型^[1]。因此，研究危化品爆炸事故的隐患关联并溯源，对于有效预防此类事故，减少爆炸事故人员伤亡，具有重要意义。

诸多学者对此展开了系统研究，如裴甲坤等^[2]利用改进的尖点突变模型，分析化工事故致因过程，得出化工爆炸事故是由固有危险源和不安全因素综合作用引起的；刘庆龙等^[3]应用改进的模糊Petri网，建立正己烷缓冲罐火灾爆炸事故风险动态传播模型，并融合了多源异构数据，计算出安全联锁系统失效对事故发生影响最大；周荣义等^[4]提出一种基于集对分析理论的危化品事故风险评估模型，进一步识别出风险因素的动态变化情况及薄弱环节；WU Chao等^[5]构建了基于信息流的事故致因模型，并以天津港火灾爆炸事故为案例进行实证分析。陈伟珂^[6]、JANG Wei^[7]、付净^[8]等根据危化品爆炸的特点，将事故致因模型和事故原因分析方法相结合，构建了全新的事故原因分析框架，以完整地展现出事故致因链条及其演变历程。还有一些学者^[9-10]采用“情景-应对”型决策范式分析危化品爆炸事故情景的产生及风险因素的耦合，运用贝叶斯网络(Bayesian Network，BN)推理出事故发展趋势和事故成因机制。上述研究大多从危化品爆炸事故致因的风险因素出发，主要考虑事故整体的情景演化，而对风险因素转化为隐患再到事故发生这一连锁链中的中间环节隐患有所忽略，缺乏考虑演化过程中隐患对事故发展的影响。实际上，事故的发生首先是由隐患导致的，而隐患的形成是基于风险因素制定的管控措施失效的结果，因此事故发生与隐患形成有直接关联，所以忽略隐患这个中间环节而对危化品爆炸事故分析未充分体现其爆炸形成过程的客观性，不利于作出事故预防决策^[11]。

故此，笔者拟基于BN，探究危化品爆炸“事故-隐患”的关联性，并进行隐患的追本溯源分析，以期为危化品爆炸事故预防提供新思路，提高企业隐患排查工作实效。

1 BN理论

收起

BN作为一种进行不确定性推理的理论模型，可充分利用先验信息和专家经验知识，以图形的形式直观表达出随机变量间的因果关系并进行概率推理计算^[12]，因此，适用于描述危化品爆炸事故与隐患之间的关联，并且在对隐患出现概率推理计算方面具有显著优势。

BN是一个由节点和有向边组成的有向无环图，其中，节点代表随机变量，有向边表示节点间的关联强度。一般地，对于一个包括

n

个节点的BN，假设网络中的变量为

X 1 ， X 2 ， … ， X n

，其联合概率P可以表示为：

(1)

P (X 1 ， X 2 ， … ， X n) = ∏ i = 1 n P (X i π i)

式中

π i

为

X i

父节点集。则

X i

的边缘概率为：

(2)

P (X i) = ∑ 1，2 ， … ， i - 1 P (X 1 ， X 2 ， … ， X n)

2 事故隐患关联与溯源过程分析

收起

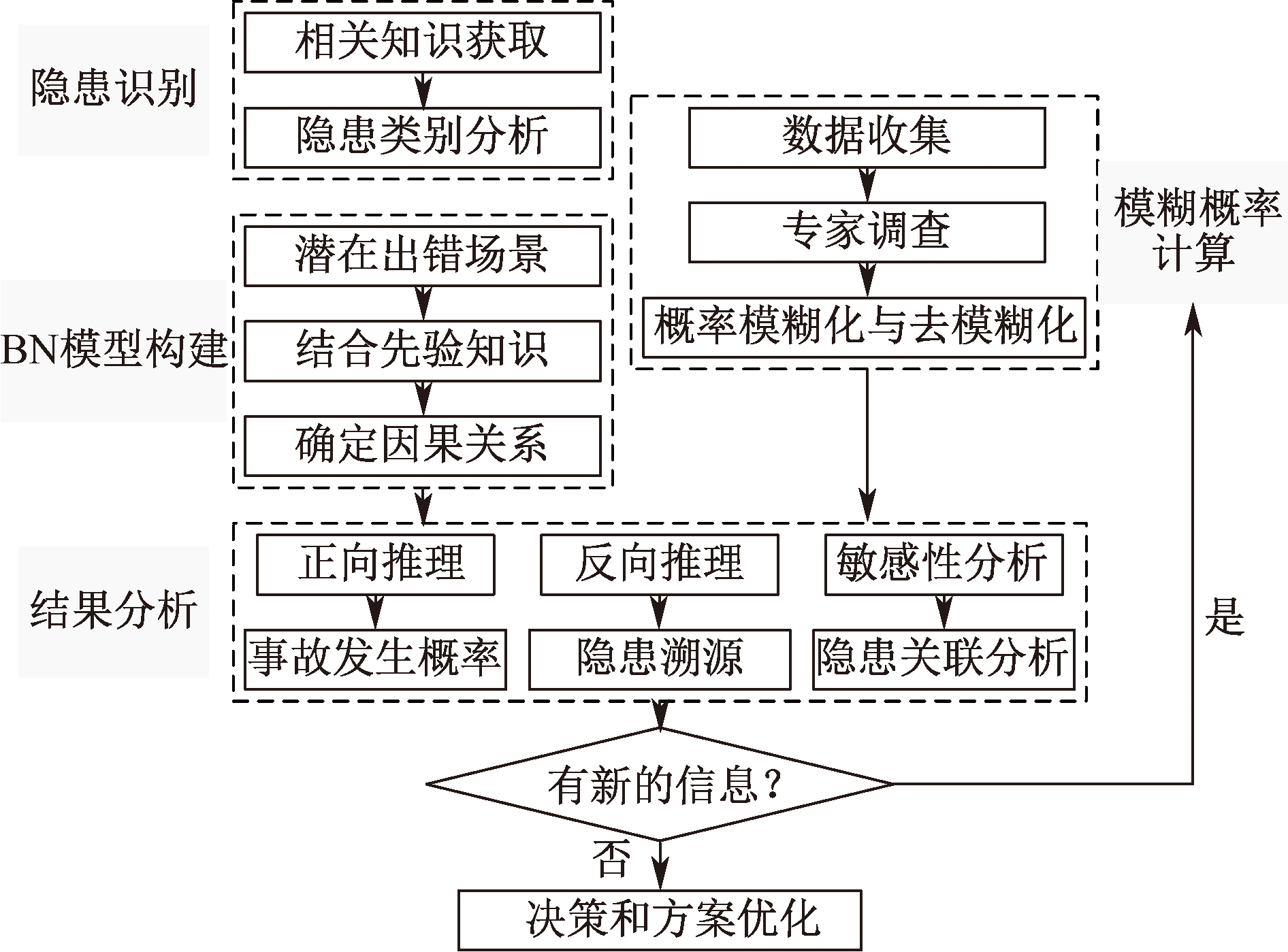

基于BN的危化品爆炸事故隐患关联与溯源分析过程分为隐患识别、BN模型构建、模糊概率计算和结果分析这4个阶段，如图1所示。

2.1 隐患识别

隐患识别的目的是在风险管控措施失效情况下，找出可能导致事故发生的隐患。首先，获取相关先验知识，包括危险化学品安全管理规范及相关文献中对危化品爆炸影响因素的分析。其次，依据燃烧爆炸理论和专家经验列出主要隐患类别。最后，结合专家知识确定危化品爆炸事故与隐患之间的因果关系。

2.2 构建BN模型

选择合适的节点是构建危化品爆炸事故BN的前提。筛选某一种危化品在某一生产过程中可能导致爆炸事故发生的隐患，根据此类化学品的特性将信息不完整、出现概率极小以及关联性不强的隐患剔除，将确定的主要隐患类别作为BN节点，并构建具有多层次结构的BN。

2.3 模糊概率计算

采用模糊理论与专家调查相结合的方法，确定事故模型先验和条件概率。选用三角模糊数作为专家的语言描述，分别为非常高、高、较高、中等、较低、低、非常低，进而将语言描述转化为三角模糊概率，语言描述对应的三角模糊数见表1。

若专家人数为

q ， P ~ i j k

表示第

k

位专家对第

i

节点在第

j

状态下发生概率的语言描述所转化的三角模糊数，

P ~ i j k = (a ~ i j k ， m ~ i j k ， b ~ i j k) (k = 1，2 ， … ， q)

，其中，

a 、 m

和

b

分别为可能性最小值、最可能的值和可能性最大值；

P ~ i j

表示第

i

节点在第

j

状态下综合专家的意见^[13]，具体公式为：

(3)

P ~ i j = P ~ i j 1 ⊕ P ~ i j 2 ⊕ … ⊕ P ~ i j q q = (a ~ i j ， m ~ i j ， b ~ i j)

因三角模糊概率不利于贝叶斯推理计算，故采用均值面积法将其转化为去模糊值^[13]，具体公式为：

(4)

P i = a ~ i j + 2 m ~ i j + b ~ i j 4

式中

P i

为去模糊值。

为使同一节点各状态下概率之和为1，需进行归一化处理，得到标准概率^[14]:

(5)

P i j = P' i j ∑ 1 m P' i j

式中：

P i j

为归一化处理后的概率；

P' i j

为归一化处理前的概率。

2.4 结果分析

1) 因果推理与事故发生概率计算。因果推理(正向推理)是在已知隐患类别的状态下，依据条件概率分布，计算风险事件发生概率，用

P (T)

表示。具体公式如下：

(6)

P (T = S t) = P (X i = x j) × P (T = S t X i = x j)

式中：

S t

为风险事件的第

t

状态

(t = 1，2 ， … ， k)

;

P (X i = x j)

为根节点的联合概率；

P (T = S t X i = x j)

为BN的条件概率表。

2) 诊断推理与隐患溯源。诊断推理(反向推理)是在已知风险事件发生状态下，依据条件概率分布，计算隐患类别后验概率。第

i

个根节点后验概率可表示为

P (X i = x j T = S t)

，具体公式如下：

(7)

P (X i = x j T = S t) = P (X i = x j) P (T = S t X i = x j) P (T = S t)

分析比较各节点后验概率值的大小，查明最可能导致危化品爆炸事故发生的隐患，并对这些隐患溯源，分析形成隐患的原因，提出新的措施加以管控，有助于减少隐患，预防事故。

3) 敏感性分析与事故隐患关联分析。在危化品爆炸BN模型中，以爆炸事故发生为目标节点，通过敏感性分析寻找关键性隐患，进而对事故作情景推演，得到爆炸事故发生与关键隐患之间的关联，并以致患链的形式呈现。致患链即最可能导致危化品爆炸发生的关键隐患路径，能最直观地表示事故与隐患之间的关联，针对导致危化品爆炸的关键致患链优先加以控制，以有效降低危化品爆炸发生的概率。

3 事故隐患关联与溯源实例分析

收起

以文献[15]中的储油罐爆炸事故为例进行分析。

3.1 建立BN模型

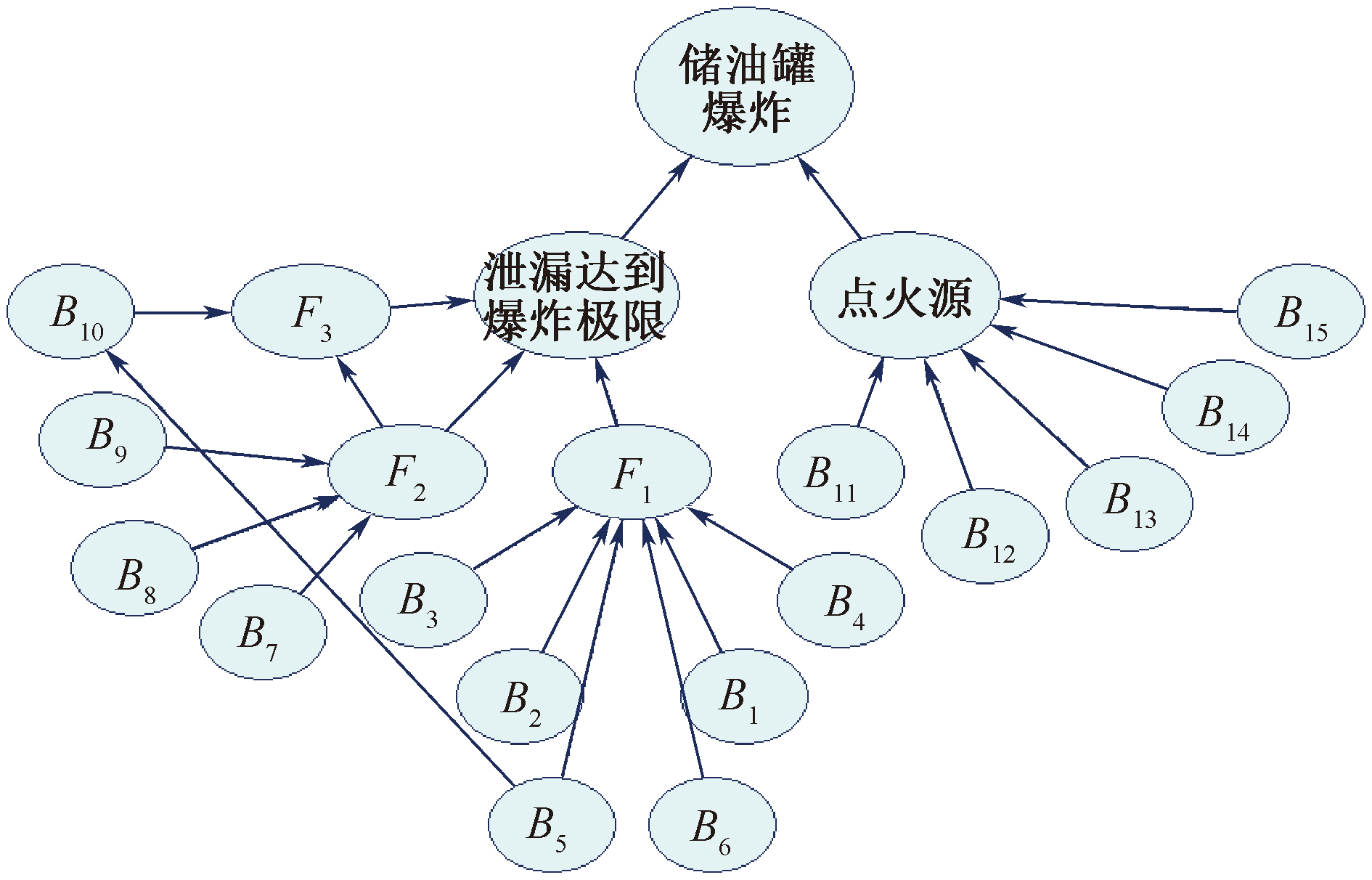

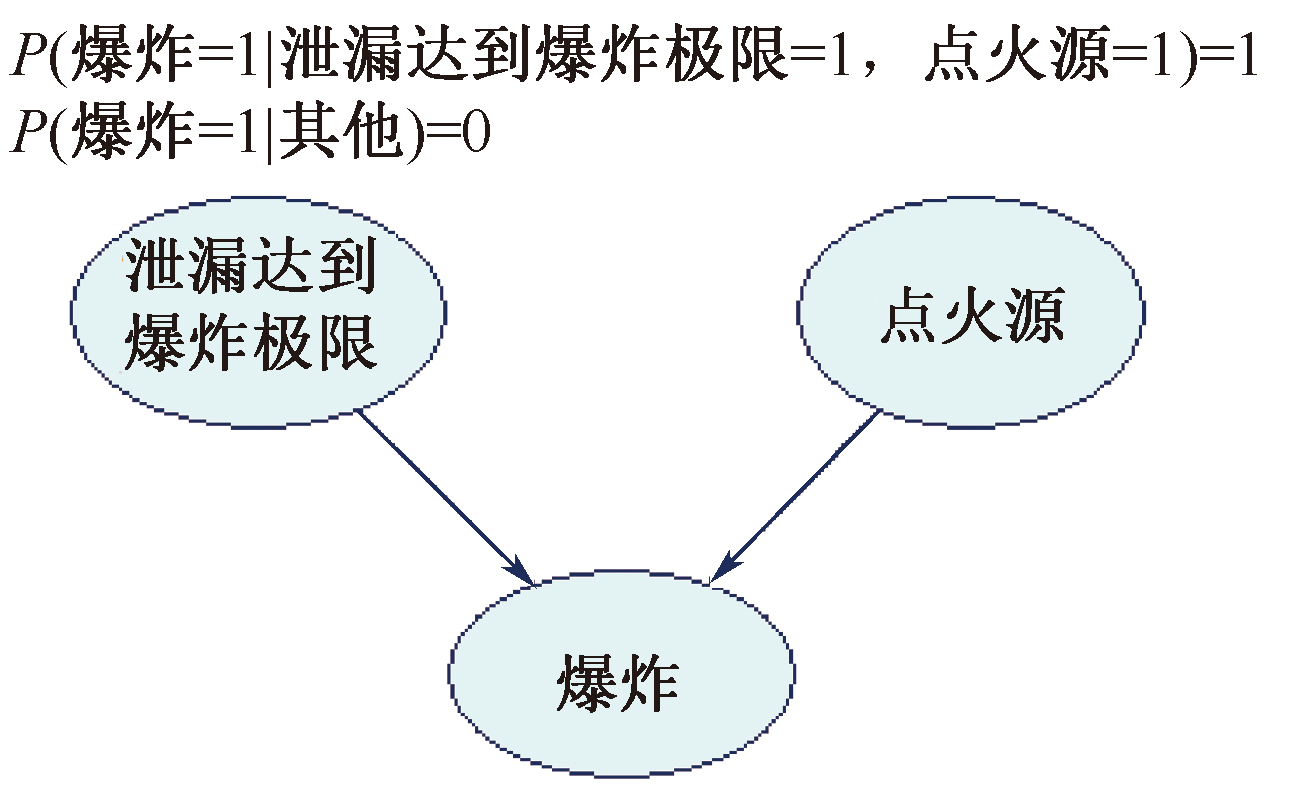

文中建模主要考虑泄漏超限和点火源这两者，因为氧气浓度极易达到，故在储油罐爆炸BN中，爆炸的父节点即储罐泄漏油蒸气浓度达到爆炸极限和点火源，如图2所示。

储油罐泄漏主要发生在焊接点、接口、法兰、阀门盘根附件连接处，其中，物料控制设施方面的隐患类别主要有阀门损坏、法兰密封失效、管道或罐体破裂、物料超量充装、设备缺陷或安装不当等；物料监测措施方面的隐患类别主要有自控联锁系统失效、压力表或液位计损坏，安全阀未起跳等。此外，还要考虑由储罐超压导致罐体发生物理爆炸后油品泄漏的特殊情况。引发储油罐爆炸的点火源主要有电火花(静电)、高温表面、摩擦撞击火花等。爆炸隐患类别及描述见表2，储油罐爆炸BN如图3所示。

3.2 厘定节点先验和条件概率

邀请4位专家，厘定所建立的储油罐爆炸BN模型根节点的先验概率，对各节点在不同状态下的发生概率进行语言描述并通过式(3)得到模糊概率。根据式(4)进行三角模糊数向概率值的转化计算，并通过式(5)得到归一化后的标准概率。限于篇幅，文中以安全阀未起跳B₇节点为例，4位专家的语言描述及经过计算得到的模糊先验概率见表3。根据节点间的因果关系，由专家结合储油罐爆炸实际情况给出节点间的条件概率。限于篇幅仅列出节点“安全阀未起跳”、“自控联锁系统失效”、“压力表、液位计损坏”状态下节点“物料监测措施”的条件概率，见表4。

3.3 贝叶斯推理

3.3.1 因果推理

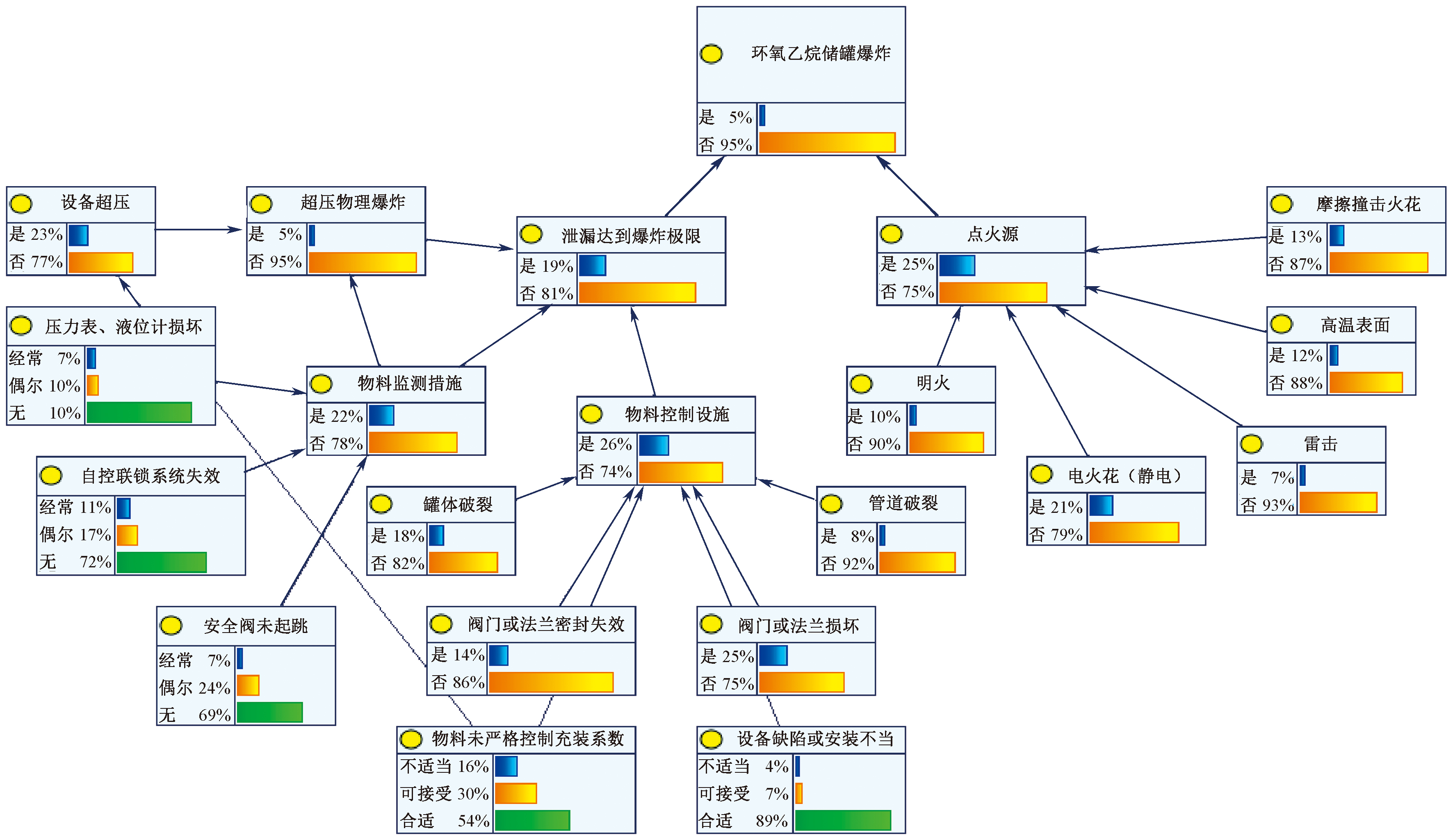

基于构建的危化品爆炸BN模型，根据节点的先验和条件概率，利用GeNIe软件进行因果推理。在正常状态下，根据式(6)计算得到储油罐爆炸发生概率为0.047，不发生爆炸概率为0.953，建立的推理模型如图4所示。

3.3.2 诊断推理与隐患溯源

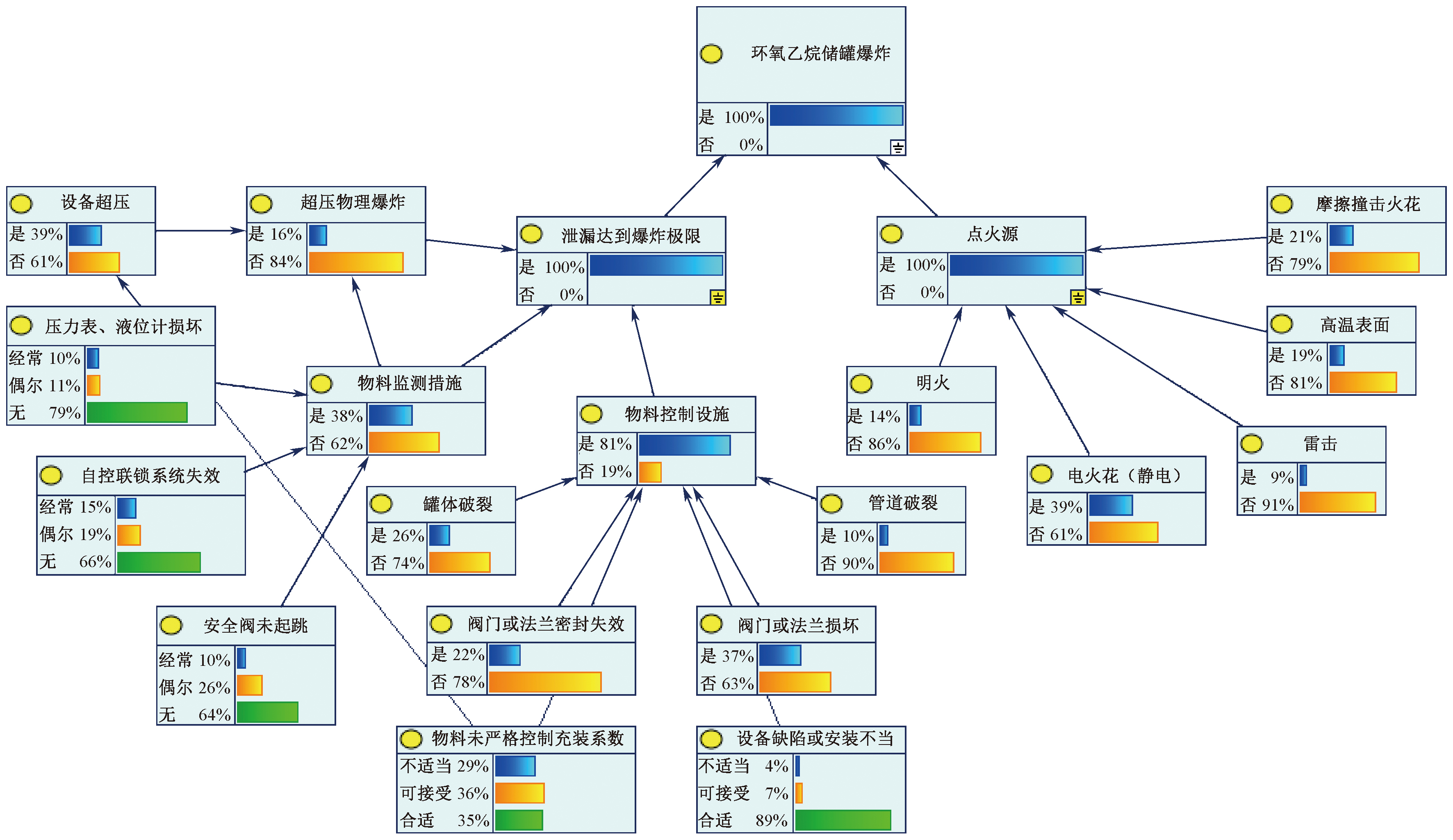

假设储油罐爆炸已发生(P(储油罐爆炸)=1)，根据式(7)计算得到各节点后验概率，分析比较各节点后验概率值的大小，查明最可能酿成储油罐爆炸事故的隐患类别，结果如图5、图6所示。

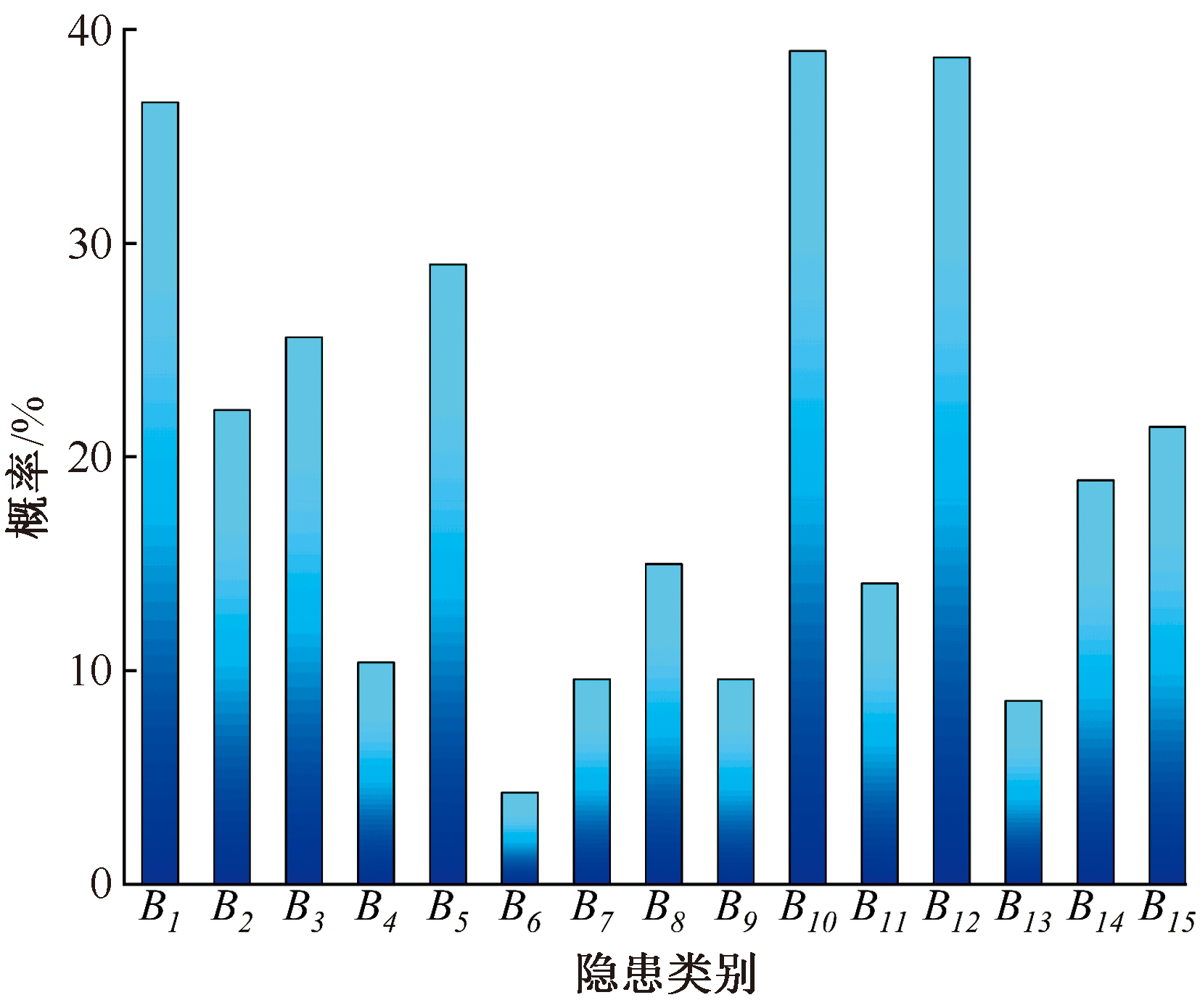

由图6可知：在储油罐爆炸事故已发生的情况下，阀门或法兰损坏P(B₁-1)、设备超压P(B₁₀-1)和电火花P(B₁₂-1)三者后验概率值最大，说明储油罐爆炸往往是由这3个隐患导致的。

阀门或法兰损坏的原因可追溯到长时间未对储罐阀门、法兰进行检查或现阶段所用阀门选型不当、法兰螺丝安装不当等风险因素。设备超压的情况最可能是由于物料超量充装造成的(P(B₅-1)后验概率较大)，其主要原因可追溯到充装前未设置风险告知卡致使员工误操作。出现电火花(静电)的原因可追溯到未使用防爆设备，也可能是罐体防静电装置失效或员工工作中与带电体接触等。

因此，在隐患排查过程中，要着重排查储罐阀门、法兰的状态及罐区防爆电器的设置、运行情况；检查罐体接地装置安装情况，如接地电阻是否超标、引下线是否损坏、接地端是否损坏；也要检查员工是否按照操作规程进行作业，作业中是否穿戴防静电服、是否与带电体接触等。

3.3.3 敏感性分析与隐患关联推演

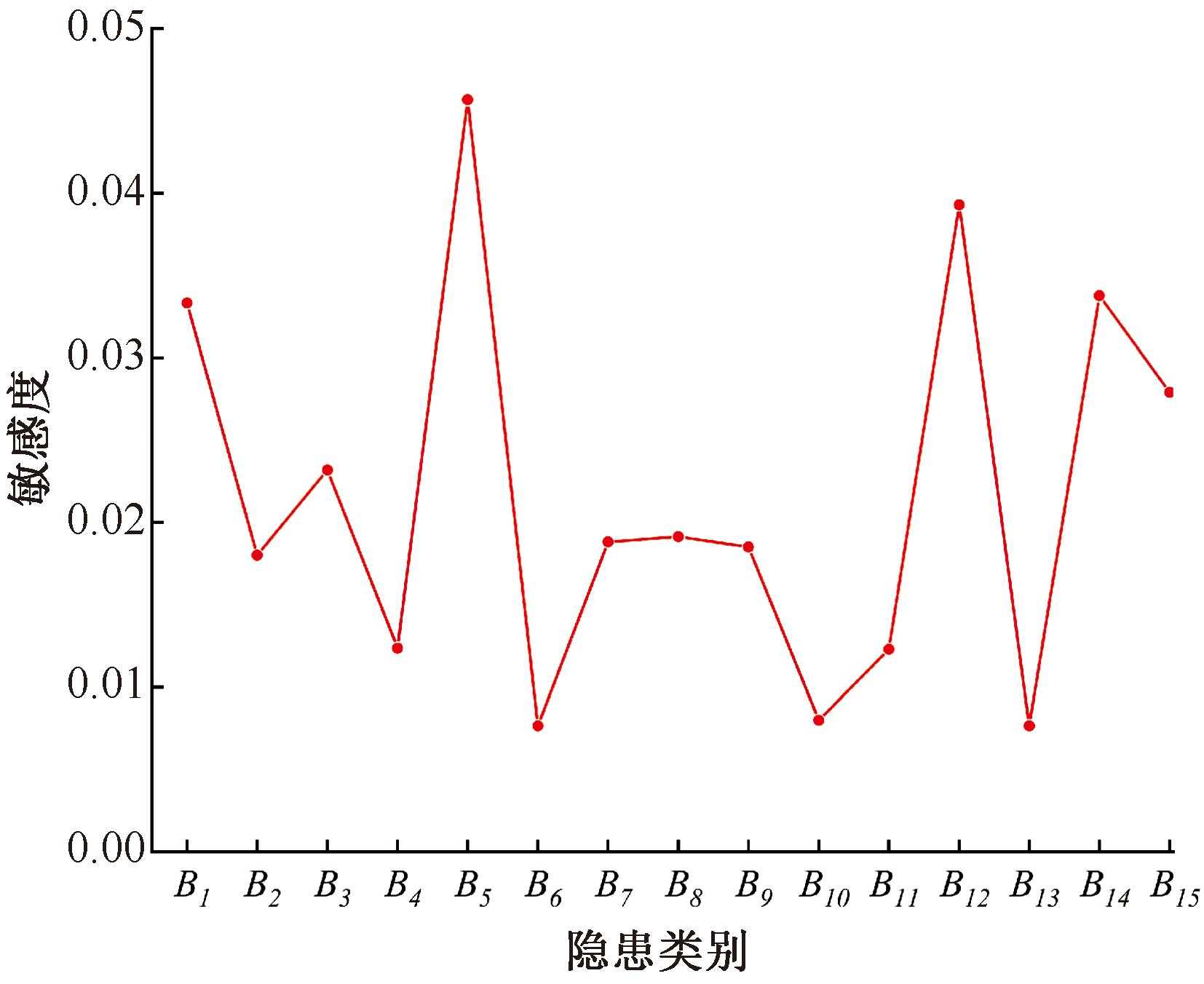

基于构建的危化品爆炸BN，选择储油罐爆炸事故为目标节点，由GeNIe软件推理计算各节点间的敏感度，如图7所示。其中，阀门或法兰损坏、物料超量充装和电火花(静电)3个隐患类别敏感度最大，说明它们是导致储油罐爆炸事故发生的关键隐患。

综上，导致其发生爆炸的致患链共2条，路径1为物料超量充装→设备超压→监测措施失效→超压物理爆炸→储罐泄漏油蒸气浓度达到爆炸极限→遇电火花(静电)→发生爆炸；路径2为阀门或法兰损坏→油品异常涌出→监测措施失效→遇电火花(静电)→发生爆炸。因此，应针对这2条关键致患链优先加以隐患排查，以有效降低储油罐爆炸发生的概率。

3.3.4 研究对比分析

为验证模型方法的准确性和优越性，将文中研究结果与文献[15]研究结果进行对比，结果见表5。

由表5可知：文献[15]未考虑隐患这一中间环节，而文中通过对“事故-隐患”关联分析可以准确得出油罐爆炸事故发生的关键隐患是阀门或法兰损坏、设备超压和电火花(静电)，结果更加切合实际，推理性和可信性更强。同时，对建立在严谨逻辑推理之上的油罐爆炸事故隐患进行溯源分析，得到的风险因素比文献[15]的结果更加系统、全面和具可操作性，既可有效避免风险辨识与防控的遗漏，又有助于指导现场储罐设备的设计、运行和维护管理。文献[15]将阀门或法兰泄漏作为风险因素，而文中将阀门或法兰泄漏进行了溯源，发现导致阀门或法兰出现泄漏的风险因素是长时间未对其进行检查或所用阀门选型不当、法兰螺丝安装不当等，该结果更贴近实操和运行，可为储罐设备的运营和管理提供更加具体和切实可行的依据，方便采取点对点的应对措施。

4 结论

收起

1) 引入隐患，构建基于BN的危化品爆炸事故隐患推理模型，该模型不仅可以在特定情形下确定事故隐患关联性，反映隐患演变为事故的过程，还可以追溯形成隐患的风险因素，进而弥补只考虑风险因素所得结果不够客观的缺陷。

2) 贝叶斯诊断推理追溯形成储油罐爆炸事故隐患的风险因素是未定期检查储罐或未使用防爆设备等；敏感性分析得出事故隐患关联以致患链“阀门或法兰损坏→油品异常涌出→泄漏超限→遇火源(电火花)→发生爆炸”的形式呈现。

基金

收起

国家自然科学基金资助(52074118)
湖南省教育厅重点项目(20A192)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

张圣柱, 王旭, 魏利军, 等. 2016—2020年全国化工和危险化学品事故分析研究[J]. 中国安全生产科学技术, 2021, 17(10):119-126.

ZHANG

Shengzhu

, WANG

, WEI

Lijun

, et al. Analysis and research on chemical and hazardous chemicals accidents in China during 2016-2020[J]. Journal of Safety Science and Technology, 2021, 17(10):119-126.

[2]

裴甲坤, 王飞跃, 郭换换, 等. 基于改进尖点突变模型的化工事故致因分析[J]. 中国安全科学学报, 2019, 29(7):20-25.

PEI

Jiakun

, WANG

Feiyue

, GUO

Huanhuan

, et al. Cause analysis of chemical accidents based on improved cusp catastrophe model[J]. China Safety Science Journal, 2019, 29(7):20-25.

[3]

刘庆龙, 曲秋影, 赵东风, 等. 基于多源异构数据融合的化工安全风险动态量化评估方法[J]. 化工学报, 2021, 72(3):1769-1777.

LIU

Qinglong

, QU

Qiuying

, ZHAO

Dongfeng

, et al. Dynamic quantitative assessment method of chemical safety risk based on multi-source heterogeneous data fusion[J]. CIESC Journal, 2021, 72(3):1769-1777.

[4]

周荣义, 林金玉, 刘勇. 危险货物道路运输风险评估的集对模型及应用[J]. 中国安全科学学报, 2019, 29(1):173-179.

ZHOU

Rongyi

, LIN

Jinyu

, LIU

Yong

. A risk assessment model for hazmat road transportation based on set pair analysis and its application[J]. China Safety Science Journal, 2019, 29(1):173-179.

[5]

Chao

, HUANG

Lang

. A new accident causation model based on information flow and its application in Tianjin port fire and explosion accident[J]. Reliability Engineering and System Safety, 2019, 182:73-85.

[6]

陈伟珂, 张欣. 危化品储运火灾爆炸事故多因素耦合动力学关系[J]. 中国安全科学学报, 2017, 27(6):49-54.

CHEN

Weike

, ZHANG

Xin

. Dynamic relationship between multi coupling risk factors of hazardous chemical storage and transportation fire and explosion accidents[J]. China Safety Science Journal, 2017, 27(6):49-54.

[7]

JIANG

Wei

, HAN

Wei

. Analysis of "2·28" KEEPER chemical industries hazardous chemical explosion accident based on FTA and HFACS[J]. International Journal of Environmental Research and Public Health, 2018, 15(10):DOI: 10.3390/ijerph15102151.

[8]

付净, 聂方超, 刘虹, 等. 基于FTA-24Model的化工事故原因分析[J]. 安全与环境工程, 2019, 26(6):159-165.

Jing

, NIE

Fangchao

, LIU

Hong

, et al. Cause analysis of chemical accidents based on FTA-24Model[J]. Safety and Environmental Engineering, 2019, 26(6):159-165.

[9]

鲁义, 伍江乐, 邵淑珍, 等. 基于贝叶斯网络的危化品道路运输事故推理模型[J]. 中国安全科学学报, 2022, 32(3):174-182.

, WU

Jiangle

, SHAO

Shuzhen

, et al. Prediction model for road transport accidents of hazardous chemicals based on Bayesian network[J]. China Safety Science Journal, 2022, 32(3):174-182.

[10]

宋英华, 刘子奇, 刘丹, 等. 基于模糊贝叶斯网络的化工园区火灾爆炸事故情景推演[J]. 安全与环境工程, 2022, 29(3):86-93.

SONG

Yinghua

, LIU

Ziqi

, LIU

Dan

, et al. Scenario deduction of fire and explosion accidents in chemical industry parks based on fuzzy Bayesian network[J]. Safety and Environmental Engineering, 2022, 29(3):86-93.

[11]

李丽, 周荣义, 王凌睿, 等. 基于后悔理论的危化品公路桥梁运输风险评估[J]. 安全与环境工程, 2022, 29(2):71-77.

, ZHOU

Rongyi

, WANG

Lingrui

, et al. Risk assessment of road bridge transportation of hazardous chemicals based on regret theory[J]. Safety and Environmental Engineering, 2022, 29(2):71-77.

[12]

胡志芳, 覃盼. 基于贝叶斯网络的三峡通航安全风险评估[J]. 水道港口, 2022, 43(4):555-560.

Zhifang

, QIN

Pan

. Navigation safety risk assessment of the Three Gorges based on Bayesian networks[J]. Journal of Waterway and Harbor, 2022, 43(4):555-560.

[13]

朱敬聪, 朱晓光, 关磊. 基于贝叶斯网络的化工企业人员应急疏散研究[J]. 安全与环境学报, 2021, 21(2):739-745.

ZHU

Jingcong

, ZHU

Xiaoguang

, GUAN

Lei

. On the emergency evacuation of the personnel in the chemical enterprises based on the Bayesian network[J]. Journal of Safety and Environment, 2021, 21(2):739-745.

[14]

李敏, 林志军, 鲁义, 等. 基于模糊贝叶斯网络的煤矿瓦斯爆炸风险评估[J]. 煤炭学报, 2023, 48(增2):626-637.

Min

, LIN

Zhijun

, LU

, et al. Risk assessment of gas explosion in coal mines based on fuzzy Bayesian network[J]. Journal of China Coal Society, 2023, 48(S2):626-637.

[15]

易玉枚, 廖可兵, 易灿南. 基于BN的模糊系统事故风险管理辅助分析[J]. 安全与环境工程, 2015, 22(3):105-110.

Yumei

, LIAO

Kebing

, YI

Cannan

. Study on the assistant analysis for accident risk management based on fuzzy system and BN[J]. Safety and Environmental Engineering, 2015, 22(3):105-110.

2024年第34卷第6期

PDF下载

345

152

引用本文

BibTeX

文章信息

doi: 10.16265/j.cnki.issn1003-3033.2024.06.1848

接收时间：2023-12-19
首发时间：2025-07-09
出版时间：2024-06-28

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-12-19
修回日期：2024-03-21

基金

国家自然科学基金资助(52074118)

湖南省教育厅重点项目(20A192)

作者信息

¹ 湖南科技大学资源环境与安全工程学院，湖南湘潭 411201

² 火灾爆炸防控与应急技术湖南省普通高等学校重点实验室，湖南湘潭 411201

³ 地下空间防火防爆材料与装备湖南省工程研究中心，湖南湘潭 411201

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/zgaqkxxb/CN/10.16265/j.cnki.issn1003-3033.2024.06.1848

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

序号	模糊语言	三角模糊数
1	非常高	(0.83，1，1)
2	高	(0.67，0.83，1)
3	较高	(0.5，0.67，0.83)
4	中等	(0.33，0.5，0.67)
5	较低	(0.17，0.33，0.5)
6	低	(0，0.17，0.33)
7	非常低	(0，0，0.17)

序号

模糊语言

三角模糊数

非常高

(0.83，1，1)

高

(0.67，0.83，1)

较高

(0.5，0.67，0.83)

中等

(0.33，0.5，0.67)

较低

(0.17，0.33，0.5)

低

(0，0.17，0.33)

非常低

(0，0，0.17)

因素	根节点	描述	状态
物料控制设施F₁	阀门或法兰损坏B₁	阀门受力变形、法兰螺丝紧偏等	是、否
阀门或法兰密封失效B₂	法兰密封垫片破裂、老化失弹、垫片偏装等	是、否
罐体破裂B₃	未严格控制充装系数，储罐内温度升高体积膨胀，引发储罐或阀门管道破裂	是、否
管道破裂B₄	是、否
物料超量充装B₅	不适当、可接受、合适
设备缺陷或安装不当B₆	有缺陷的焊缝和防腐处理不到位的部位发生腐蚀	不适当、可接受、合适
物料监测措施F₂	安全阀未起跳B₇	装置故障导致其未起跳、起跳压力失控、起跳高度不够等	经常、偶尔、无
自控联锁系统失效B₈	联锁系统均采用电信号控制，供电系统出现故障等会导致其失效	经常、偶尔、无
压力表、液位计损坏B₉	仪表本身质量问题，或对仪表的故障诊断方法有误	经常、偶尔、无
超压爆炸F₃	设备超压B₁₀	操作失误或工艺条件异常，油品在储罐内气化	是、否
—	明火B₁₁	罐区内违章动火	是、否
电火花(静电)B₁₂	电气故障，或使用非防爆电器(防静电装置失效)	是、否
雷击B₁₃	避雷装置故障，接地端损坏	是、否
高温表面B₁₄	热量积聚使得油品温度持续上升，最终形成火源	是、否
摩擦撞击火花B₁₅	使用铁制工具或穿带钉鞋	是、否

因素

根节点

描述

状态

物料控制
设施F₁

阀门或法兰损坏B₁

阀门受力变形、法兰螺丝紧偏等

是、否

阀门或法兰密封失效B₂

法兰密封垫片破裂、老化失弹、垫片偏装等

是、否

罐体破裂B₃

未严格控制充装系数，储罐内温度升高
体积膨胀，引发储罐或阀门管道破裂

是、否

管道破裂B₄

是、否

物料超量充装B₅

不适当、可接受、合适

设备缺陷或安装不当B₆

有缺陷的焊缝和防腐处理不到位的部位发生腐蚀

不适当、可接受、合适

物料监测
措施F₂

安全阀未起跳B₇

装置故障导致其未起跳、起跳压力失控、起跳高度不够等

经常、偶尔、无

自控联锁系统失效B₈

联锁系统均采用电信号控制，供电系统
出现故障等会导致其失效

经常、偶尔、无

压力表、液位计损坏B₉

仪表本身质量问题，或对仪表的故障诊断方法有误

经常、偶尔、无

超压爆炸F₃

设备超压B₁₀

操作失误或工艺条件异常，油品在储罐内气化

是、否

—

明火B₁₁

罐区内违章动火

是、否

电火花(静电)B₁₂

电气故障，或使用非防爆电器(防静电装置失效)

是、否

雷击B₁₃

避雷装置故障，接地端损坏

是、否

高温表面B₁₄

热量积聚使得油品温度持续上升，最终形成火源

是、否

摩擦撞击火花B₁₅

使用铁制工具或穿带钉鞋

是、否

专家编号及结果	状态和概率
专家1	(0，0，0.17)	(0，0，0.17)	(0.67，0.83，1)
专家2	(0，0，0.17)	(0，0.17，0.33)	(0.67，0.83，1)
专家3	(0，0.17，0.33)	(0，0.17，0.33)	(0.83，1，1)
专家4	(0，0，0.17)	(0，0，0.17)	(0.5，0.67， 0.83)
模糊概率 $P ~ i j$	(0，0.042 5， 0.21)	(0，0.085， 0.25)	(0.667 5， 0.832 5， 0.957 5)
标准概率 $P i j$	0.07	0.1	0.83

专家编号
及结果

状态和概率

经常(B₇-1)

偶尔(B₇-2)

无(B₇-3)

专家1

(0，0，0.17)

(0.67，0.83，1)

专家2

(0，0，0.17)

(0，0.17，0.33)

(0.67，0.83，1)

专家3

(0，0.17，0.33)

(0.83，1，1)

专家4

(0，0，0.17)

(0.5，0.67，
0.83)

模糊概
率

P ~ i j

(0，0.042 5，
0.21)

(0，0.085，
0.25)

(0.667 5，
0.832 5，
0.957 5)

标准概
率

P i j

0.07

0.1

0.83

模型	分析结果
文献[15]	—	充装过量、阀门或法兰泄漏、人的误操作、未使用防爆电器或防爆电器损坏等
文中	阀门或法兰损坏、设备超压和电火花(静电)	长时间未检查或现阶段所用阀门选型不当、法兰螺丝安装不当、过量储存、未使用防爆设备或防爆电器损坏、员工工作中与带电体接触等

模型

分析结果

隐患

风险因素

文献[15]

—

充装过量、阀门或法兰泄漏、人的误操作、未使用防爆电器或防爆电器损坏等

文中
