基于模糊Petri网的引航员作业舒适度评价

PDF下载

胡甚平 , 刘玲玲 , 席永涛 , 张欣欣

中国安全科学学报 | 安全工程技术 2024,34(4): 67-76

收起

中国安全科学学报 | 安全工程技术 2024, 34(4): 67-76

基于模糊Petri网的引航员作业舒适度评价

全屏

胡甚平, 刘玲玲, 席永涛, 张欣欣

作者信息

上海海事大学商船学院，上海 201306

胡甚平 (1974—)，男，湖北通城人，博士，教授，主要从事载运工具运用工程、安全工程、水上交通风险管理等方面的研究。E-mail：sphu@shmtu.edu.cn。

席永涛教授

Evaluation of pilot comfort performance based on FPN method

Shenping HU, Lingling LIU, Yongtao XI, Xinxin ZHANG

Affiliations

Merchant Marine College，Shanghai Maritime University，Shanghai 201306，China

出版时间: 2024-04-28 doi: 10.16265/j.cnki.issn1003-3033.2024.04.1206

文章导航

摘要

收起

为提高引航员的作业舒适度，提出一种基于模糊Petri网(FPN)的模糊推理算法(FRA)下的组合评价方法。首先，针对作业舒适度影响因子的不确定性信息，建立多因素耦合的FPN拓扑结构；然后，采用博弈论组合赋权法确定最优组合权重，提出融合层间相关性判断临界重要性、层次分析法和FRA，建立基于主客观权重的FRA，通过迭代求解库所可信度和状态矩阵；最后，结合上海港船舶引航的场景数据，基于FPN的FRA应用，评价引航员作业舒适度。结果表明：环境与引航设备是影响其作业舒适度的关键因素，冬季和夏季的引航作业舒适度评价等级对应“较不舒适”，其中，5月份为“较舒适”。所提方法充分体现系统舒适度影响因素的耦合特性。

关键词

模糊Petri网(FPN) / 引航员作业 / 舒适度评价 / 模糊推理算法(FRA) / 博弈论组合赋权

Abstract

收起

In order to improve the pilot's operational comfort，a combined evaluation method based on FPN and FRA was proposed. First，a multi-factor coupled FPN network topology was established for the uncertainty information of the influencing factors of operational comfort. Then，the optimal combination weights were determined by the game theoretic assignment method. An algorithm combining the inter-layer correlation to determine the critical importance，analytic hierarchy process and fuzzy reasoning was proposed to establish a FRA based on subjective and objective weights. The confidence and state matrices were solved by iterative solution of the library. Finally，combined with the scenario data of ship pilotage in Shanghai harbor，the operational comfort of pilots was evaluated through the application of FRA based on FPN. The results show that the environment and pilotage equipment are the key factors affecting the comfort of their operation. The comfort level of pilotage operation in winter and summer corresponds to "less comfortable"，and "more comfortable" in May. The proposed method fully reflects the coupled nature of the factors influencing the comfort of the system.

Key words

fuzzy Petri nets (FPN) / pilot operation / comfort evaluation / fuzzy reasoning algorithm (FRA) / game theory combinatorial empowerment

引用本文

胡甚平, 刘玲玲, 席永涛, 张欣欣. 基于模糊Petri网的引航员作业舒适度评价. 中国安全科学学报, 2024 , 34 (4) : 67 -76 . DOI: 10.16265/j.cnki.issn1003-3033.2024.04.1206

Shenping HU, Lingling LIU, Yongtao XI, Xinxin ZHANG. Evaluation of pilot comfort performance based on FPN method[J]. China Safety Science Journal, 2024 , 34 (4) : 67 -76 . DOI: 10.16265/j.cnki.issn1003-3033.2024.04.1206

正文

收起

0 引言

收起

上海港作为我国长三角区域的重要港口和国际化大型港口，船舶交通流量大，服务于船舶进出的引航作业非常频繁。引航员在这种特定的环境下长时间作业，来自其作业的感受及舒适性是一个值得关注的问题。该作业会引起引航员的疲劳感，影响其作业舒适度，同时，也会影响引航员作业效能，导致作业难度大，从而易引发引航安全性问题^[1]。因此，为提高引航效率及安全性，探讨“海上国门第一人”引航员作业的舒适性，具有重要意义。

目前，国内外学者针对作业舒适度评价的研究主要集中在振动舒适度、空间环境舒适度和特定场景下的热舒适度等领域，并关注评价指标体系和评价模型问题。ZHANG Jikui等^[2]构建了爆破振动影响下的人体舒适度评价体系；聂兴信^[3]、FENG Chaoqing^[4]、LEI Tzehuan^[5]等针对特定场景下的热舒适问题，构建了作业人员的热舒适指标。在构建差异化指标体系的基础上，学者们采用不同模型和算法进行了测量，如模糊综合评判法^[6]等传统方法、改进的层次分析法和模糊数学^[7]、最小二乘法组合赋权^[8]、反向传播(Back Propagation，BP)神经网络^[9]、故障树分析法-模糊贝叶斯网络分析^[10]等组合方法已经被广泛应用。少数学者则提出基于虚拟仿真技术的复合评价方法，并应用到空间舒适性中^[11]。这些研究结果表明：全面辨析指标体系可实现影响因子的测量和综合程度的评价，权重对评价方法的影响比较显著，且需要深入讨论影响因子的不确定性问题。近年来，兼具并行计算和矩阵运算能力的有向网状拓扑结构下模糊Petri网(Fuzzy Petri Net，FPN)，通过模糊性较强的系统与图形化建模，在处理模糊变量值上显示了一些新的优势。使用FPN描述和分析一些主观型事务或问题，比如舒适度评价，具有理论意义^[12]。

鉴于此，笔者拟依据舒适度产生原理，探讨引航员作业舒适度问题，构建引航员作业舒适度评价指标体系，搭建舒适度FPN评价模型；运用博弈论组合赋权法确定指标权重，结合FPN和模糊推理算法(Fuzzy Reasoning Algorithm，FRA)，评价引航员作业舒适度，以期提高引航员的作业舒适度。

1 引航员作业舒适度及评价指标

收起

1.1 引航员作业舒适度

引航员作业是涉及人、机、作业方法、环境等多维的复杂系统，舒适度在本质上是一种主观感觉，受多种因素影响，在不同的作业环境、作业强度、不同的任务中会产生不同的舒适感觉。任何几个舒适度因子的随机叠加都会影响呼吸、视觉、听觉和手掌的舒适性，从而导致引航员作业缺乏灵活性及身体感到不舒适。

此外，舒适性是心理和生理感知体验的结合，评价标准应辅以生理测量来评估主观感觉。引航员作业舒适感是指引航员在执行引航任务时所感受到的舒适程度，受多重因素影响而产生的心理感受或主观评价。

1.2 舒适度评价指标体系

从引航员作业舒适度的致因机制出发，参考国内外对于舒适度评价的标准^[13-14]，并咨询领域专家的意见，采用层次分析法(Analytic Hierarchy Process，AHP)，剔除掉重复的模糊指标，用最少指标数全面评价引航员作业的舒适度。考虑主观感受的形成过程及原理，根据相关舒适度研究，得到舒适度影响因子，主要集中在引航员本身、引航作业的设备与方法及作业环境4个方面。

影响引航员作业舒适度的因素为作业环境(包括温度、风速等)、引航相关设备及他们自身的主观感受(表现为身体、心理等因素)。引航员受到这些典型因素的影响，产生耦合效应共同影响引航员在作业过程中的舒适度。

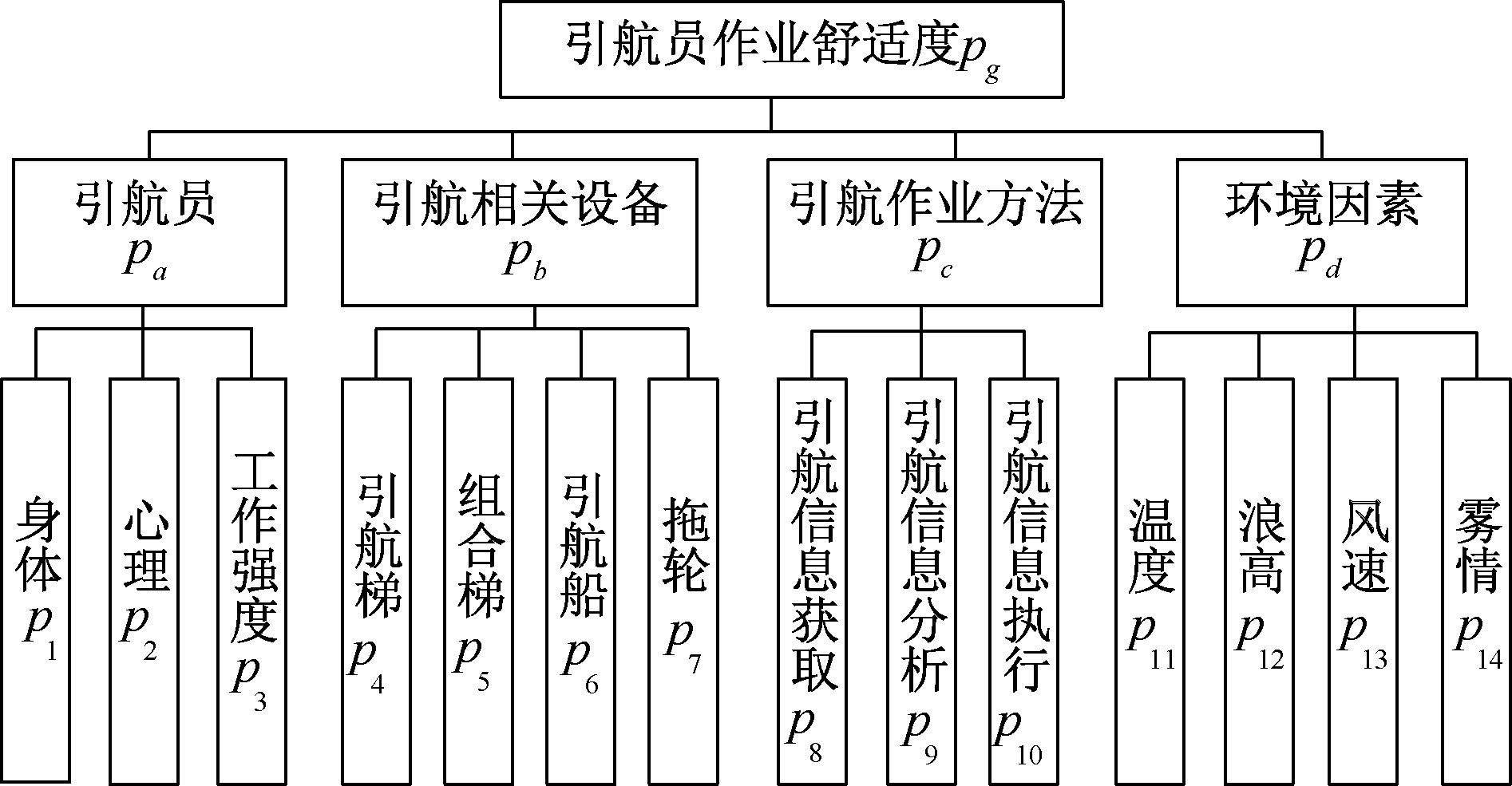

这些影响其系统舒适度的指标可构建一个多元复杂的指标体系。提取影响程度较为突出的14个因素，确立评价指标，如图1所示。

系统指标分为主观型和客观型，往往用定量、定性等方式进行测量，这2类指标存在相互影响和含义模糊的关系，如在恶劣环境条件下进行引航工作，会增加身体疲劳感，也会增加心理压力和紧张感，从而降低舒适度。根据所构建的指标体系建立引航员作业舒适性的评分体系，通常将评分体系分为5个等级，分别是很不舒适Ⅰ、较不舒适Ⅱ、舒适Ⅲ、较舒适Ⅳ、很舒适Ⅴ。令舒适度等级评价矩阵为Θ，令Θ=[10，8，6，4，2]，则(8，10]对应等级Ⅴ，(6，8]对应等级Ⅳ，(4，6]对应等级Ⅲ，(2，4]对应等级Ⅱ，(0，2]对应等级Ⅰ。

2 引航员作业舒适度评价FPN模型

收起

鉴于引航员作业系统的不确定性信息特性，其舒适度受多因素相互影响，且因子之间相互关联、相互影响，定量化评价其舒适度，需建立FPN模型^[15]。

2.1 FPN模型

FPN模型通常描述一个8元组，即：

(1)

F P N = P ， T ， D ， I ， O ， U ， Z ， M

式中：P为由因子组成的库所有限集，

P = {p 1 ， p 2 ， … ， p n} ， p i (1 ≤ i ≤ n)

;T为影响舒适度因子发生过程的变迁集，

T = {t 1 ， t 2 ， … ， t m} ， t j (1 ≤ j ≤ m)

;D为命题有限集，表示影响舒适度因子的相关关系，

D = {d 1 ， d 2 ， … ， d n}

;

I : P → T

为输入矩阵，

I = {φ i j}

，

φ i j ∈ {0，1}

;

O : T → P

为输出矩阵，

O = {ω i j} ， ω i j ∈ {0，1}

;

U t j = {μ i j}

为变迁置信度矩阵，

μ i j

表示变迁

t j

的置信度，

μ i j ∈ [0，1]

;

Z p i = {w i}

为库所可信度矩阵，

w i

表示库所

p i

的可信度，

w i ∈ [0，1] ，

其中，

(i = 1，2 ， … ， n; j = 1，2 ， … ， m)

;M为

n × q

阶的状态矩阵，

M 0

为初始状态矩阵，

M k

为k次变迁后的状态矩阵^[12]。

式(1)中，当库所

p i

是变迁

t j

的输入时，

φ i j = 1 ， ω i j = 1

;当

p i

不是

t j

的输入时，

φ i j = 0 ， ω i j = 0

。这一规则对于影响因子的相关关系有很好的表示。

2.2 舒适度指标赋权

舒适度的影响因子往往有主观型和客观型数据，确立其相关关系以及对舒适度的效果影响也很有差异，因此，确立因子权重需要不同的权重计算方法。

2.2.1 改进的AHP主观赋权

由于传统AHP进行主观权重计算时常会出现不满足一致性检验且计算量大等问题。为减少迭代次数，提高计算速度与精度，优化AHP^[17]，采用标度构造法构造判断矩阵

R ， R = [r i j]

满足如下条件：

r i j > 0

;

r j i = 1 / r i j

;

r i i = 1

;

r i j = r i k r k j ， i ， j ， k = 1，2 ， … ， n

，其中，

r i j

为第

i

个元素与第

j

个元素相比较的标度值。这一做法得到判断矩阵R满足一致性，可直接进行权重计算，无需检验。因此，各项指标的主观权重值由下式确定：

(2)

α i = (∏ j = 1 n r i j) 1 n / ∑ i = 1 n ∏ j = 1 n r i j 1 n

式中：

α i

为第

i

个指标的主观权重值；

∏ j = 1 n r i j

为R在第

i

行所有元素的乘积。

2.2.2 改进的CRITIC客观赋权

数据波动性的客观权重赋权法(Criteria Importance Through Intercrieria Correlation，CRITIC)基本思路是确定指标的客观权数，并以标准差的形式来表现对比强度和以指标之间的相关性为基础冲突性等2个基本概念。将差异性与冲突性指标结果相乘，综合衡量指标的客观权重。然而，考虑到标准差反映的是指标变动的绝对程度，直接运用标准差反映指标的对比强度存在一定缺陷，因此，引入变异系数，用改进的相对变动AHP-CRITIC法^[18]。指标客观权重由下式确定：

(3)

β j = C j / ∑ j = 1 n C j ， j = 1，2 ， … ， n

式中：

β j

为改进CRITIC法确定的第

j

个指标权重；

C j

为指标的综合性系数。

2.2.3 最优综合权重

将改进的AHP和改进的CRITIC法确定舒适度指标的主、客观权重进行协调一致化处理，使其各权重间偏差最小化，提高指标赋权的合理性，得到最优组合的指标权重。这一方法是基于博弈论的组合赋权^[19]，通过下式求出组合赋权值

w i *

(4)

w i * = ∑ i = 1 m χ i * w T i ， i = 1，2 ， … ， m

式中：

χ i *

为权重最优分配系数；

w i

为组合权重系数。

2.3 FRA

FRA是从模糊规则和输入对相关模糊集的隶属度得到模糊结论的方法。基于FPN理论特性以及规则，确立库所可信度和状态矩阵推理算法，迭代求解舒适度因子的可信度与舒适度等级综合评价值。利用FRA模糊产生式规则用于表示舒适度因子的逻辑关系，主要的逻辑关系有“and”规则和“or”规则2种^[16]。FPN模糊产生式规则表示采用“or”规则，当任意某个舒适度因子发生变化，则会影响引航员作业系统的舒适性。如下式：

(5)

i f d 1 (ω 1) o r d 2 (ω 2) … o r d n (ω n) ， t h e n d g (ω g)

式中：

d 1 ， d 2 ， … ， d n

与

d g

分别为前提条件和结论命题；

ω 1 ， ω 2 ， … ， ω n

为前提可信度；

ω g

为命题的可信度。

2.3.1 库所可信度推理算法

步骤1:令

k = 0

，通过专家评判法确定初始可信度矩阵

Z 0

和置信度矩阵

U

以及权值矩阵

W

。

步骤2:计算等效模糊真值向量：

(6)

G k + 1 = W T × Z k

步骤3:计算新的库所可信度矩阵：

(7)

Z k + 1 = Z k ⊕ U ⊗ G k + 1

其中，定义2个推理式子：

(8)

加 法 算 子 ⊕ : C = X ⊕ Y ⇔ c i j = m a x (x i j ， y i j)

(9)

乘 法 算 子 ⊗ : C = X ⊗ Y ⇔ c i j = m a x 1 ≤ k ≤ p (x i j · y i j)

式中：X为

n × p

维矩阵；Y为

p × m

维矩阵；C为

n × m

阶矩阵，

i = 1，2 ， … ， n

;

j = 1，2 ， … ， m

。

步骤4:若

Z k + 1 ≠ Z k

，令

k = k + 1

，转步骤3;若

Z k + 1 = Z k

，则此推理结束，输出最终库所可信度矩阵

Z k

。

2.3.2 状态矩阵推理算法

采用FRA求取舒适度的综合评价值，并评价引航员作业的舒适度。具体推理步骤如下：

步骤5:根据FPN的定义确定I和O，通过专家评判法以及实际场景数据值获取初始状态矩阵

M 0

，再通过博弈论优化组合赋权法求得各舒适度因子的权重值

w i

，表示为变迁的置信度向量

δ = {δ j} = {w i}

，舒适度等级评价矩阵为Θ。其中，矩阵

M 0

中元素

m i j 0

表示事件

p i

在风险等级

j

的初始状态，

m i j 0

∈[0，1]。

步骤6:令

k = 0

，影响舒适度因子的初始可信度定义为

I T M k

，不舒适性发生的可信度定义为$\boldsymbol{\delta} \otimes \boldsymbol{O}$。

步骤7:计算舒适度问题发生后，库所下一状态公式：

(10)

M k + 1 = M k ⊕ δ ⊗ O I T M k

其中，2个推算式子定义为：

(11)

加 法 算 子 ⊕ : H = A ⊕ B ⇔ h i j = m a x (a i j ， b i j)

(12)

直 乘 算 子 * : E = D * B ⇔ e i j = d i · b i j

式中：A、B、H、E均为

n × m

阶矩阵；D 为

n

维矩阵，

i = 1，2 ， … ， n

;

j = 1，2 ， … ， m

。

步骤8:若

M k + 1 ≠ M k

，令

k = k + 1

，转步骤3;若

M k + 1 = M k

，则此推理结束。

步骤9:计算库所对应的舒适度等级评价值：

(13)

F = M k Θ T

其中，矩阵的最后一个元素对应的等级标准即为舒适度评价等级。

步骤10:结合库所可信度计算舒适度的综合评价值：

(14)

S = ω g × f n

在该推理算法中，舒适度因子评价值

S

由命题发生的可信度

ω g

与其相应的舒适度等级评价值

f n

共同决定。

3 引航员作业舒适度评价算例

收起

为验证该模型和推理算法的可行性，以上海港附近水域引航员作业舒适度为例，进行舒适度评价。

3.1 数据获取

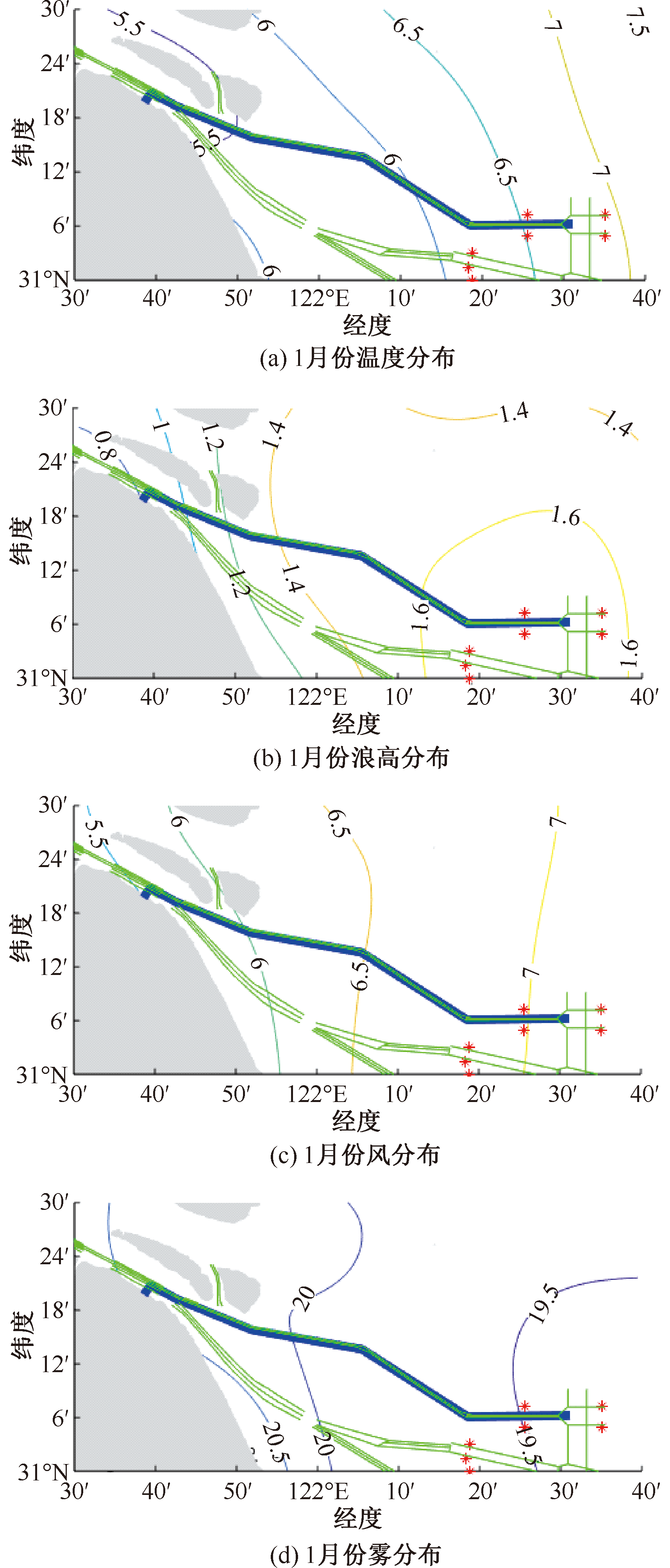

数据采集与处理规则为：①舒适度评价指标体系中的定性指标虽无客观测量值，但可由专家评判法确定进行量化处理，如邀请10位专家(由5位资深的引航员和5位学界专家组成)评判其舒适度等级，选用改进的AHP法将定性评判数据定量化。②基于现实场景和历史资料获取定量指标的数据。为使获取的数据具备客观真实性，识别上海港引航员作业场景，智能化处理其舒适度影响因子的场景数据。选取上海港附近水域现场照片为样本源，采集12个月份的温度、浪高、风速以及雾况为场景数据，其中1月份数据如图2所示。

3.2 引航员作业舒适度评价

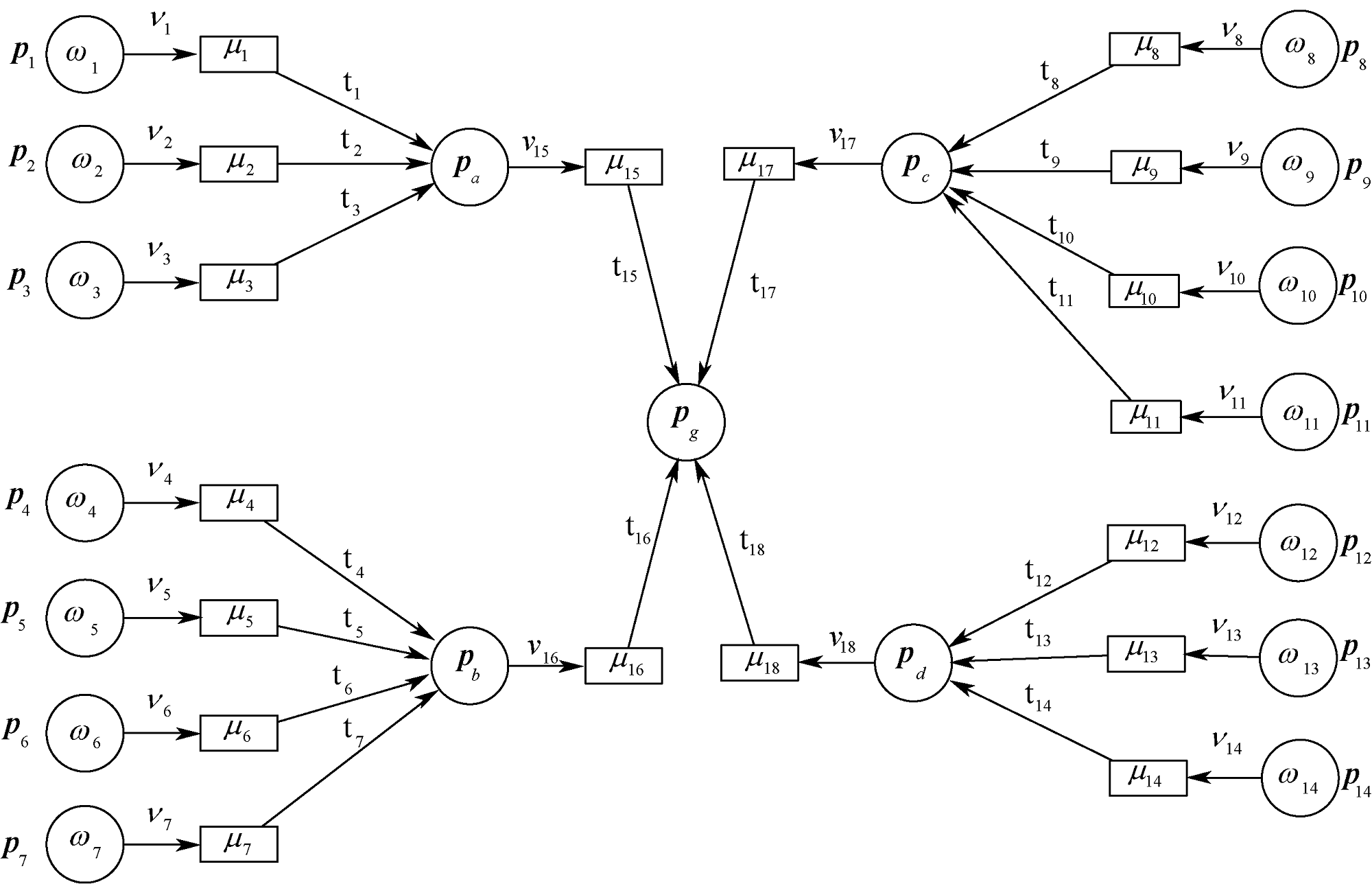

根据舒适度评价指标体系以及采用模糊产生式“or”规则将指标体系转换为FPN模型，如图3所示。其中，库所p₁~p₁₄表示三级指标，p_a~p_d表示二级指标，p_g表示目标层。

3.2.1 库所可信度推理与状态矩阵推理

初始的可信度矩阵

Z (0)

和t₁~t₁₈的置信度矩阵

U

表示如下：

$Z 0 = z 01 z 02 z 03 z 04 z 05 T$

其中

$z 01 = [0.970.910.93]; z 02 = [0.980.950.990.92]; z 03 = [0.960.920.91]; z 04 = [0.990.950.980.93]; z 05 = [00000] 。$

U = (μ i j) 19 × 18 (i = 1，2 ， … ， 19; j = 1，2 ， … ， 18)

，其中

$\mu_{(15，j)}=\left\{\begin{array}{l} 0.91，(j=1) \\ 0.86，(j=2) ; \mu_{(16，j)} \\ 0.89，(j=3) \end{array}=\left\{\begin{array}{l} 0.96，(j=4) \\ 0.93，(j=5) \\ 0.99，(j=6) \\ 0.91，(j=7) \end{array} ;\right.\right.$

$\mu_{(17，j)}=\left\{\begin{array}{l} 0.93，(j=8) \\ 0.89，(j=9) \\ 0.91，(j=10) \end{array} ; \mu_{(18，j)}=\left\{\begin{array}{l} 0.99，(j=11) \\ 0.93，(j=12) \\ 0.96，(j=13) \\ 0.91，(j=14) \end{array} ;\right.\right.$

$\mu_{(19，j)}=\left\{\begin{array}{l} 0.89，(j=15) \\ 0.96，(j=16) \\ 0.92，(j=17) \\ 0.97，(j=18) \end{array} ; \mu_{i j}=0\right. \text {，其他 }$

由式(6)与式(9)迭代计算确定

p 15 ~ p 19

的库所可信度，得到

Z (2) = Z (3)

，迭代结束，则最终库所可信度矩阵

Z k

为：

$Z k = Z (2) = Z (3) = [z 31 z 32 z 33 z 34 z 35] T$

其中，

z 31 = z 01; z 32 = z 02; z 33 = z 03; z 34 = z 04

即

z 35 = [0.88，0.98，0.89，0.99，0.95] T

。

可知：引航员、引航相关设备、引航作业方法、环境4个因素存在舒适性问题的可信度分别为0.88、0.98、0.89、0.99，而目标层引航员作业舒适度的可信度为0.95，这表明环境与引航设备这2大因素引发引航员作业舒适性问题产生的可信度更高。

根据FPN的定义确定I和O，如下式：

(15)

I = α i j 19 × 18 ， α i j = 1 ， i = j 0 ， i ≠ j

(16)

O = β i j 19 × 18 ， β i j = 1 ， (i = 15 ， j = 1，2 ， 3) 1 ， (i = 16 ， j = 4，5 ， 6，7) 1 ， (i = 17 ， j = 8，9 ， 10，11) 1 ， (i = 18 ， j = 12，13，14) 1 ， (i = 19 ， j = 15，16，17，18) 0 ， 其 他

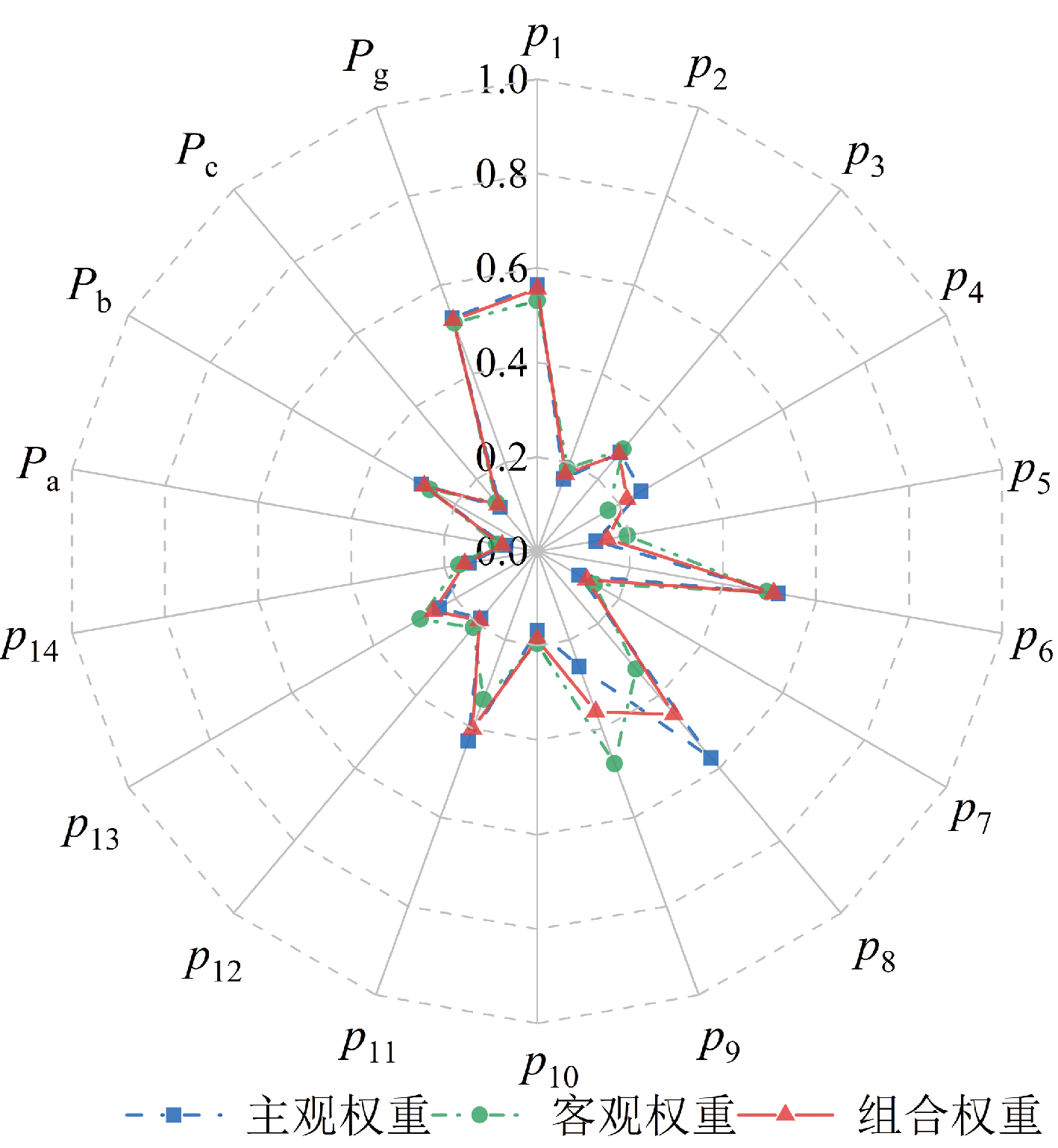

结合改进AHP-CRITIC法与博弈论组合赋权法，计算出引航员作业舒适度指标权重结果，如图4所示。

根据指标权重结果，得到其置信度向量为：

$δ = {δ j} = δ 1 ， δ 2 ， δ 3 ， δ 4 ， δ 5$

其中

$δ 1 = {0.556 3，0.174 2，0.269 5}; δ 2 = {0.219 5，0.150 6，0.508 6，0.121 3}; δ 3 = {0.450 9，0.362 8，0.186 3}; δ 4 = {0.400 6，0.190 7，0.253 1，0.155 6}; δ 5 = {0.075 2，0.275 8，0.128 6，0.520 4} 。$

式中：

δ 1 、 δ 2 、 δ 3 、 δ 4

为二级指标下的指标权重；δ₅为一级指标下的指标权重。

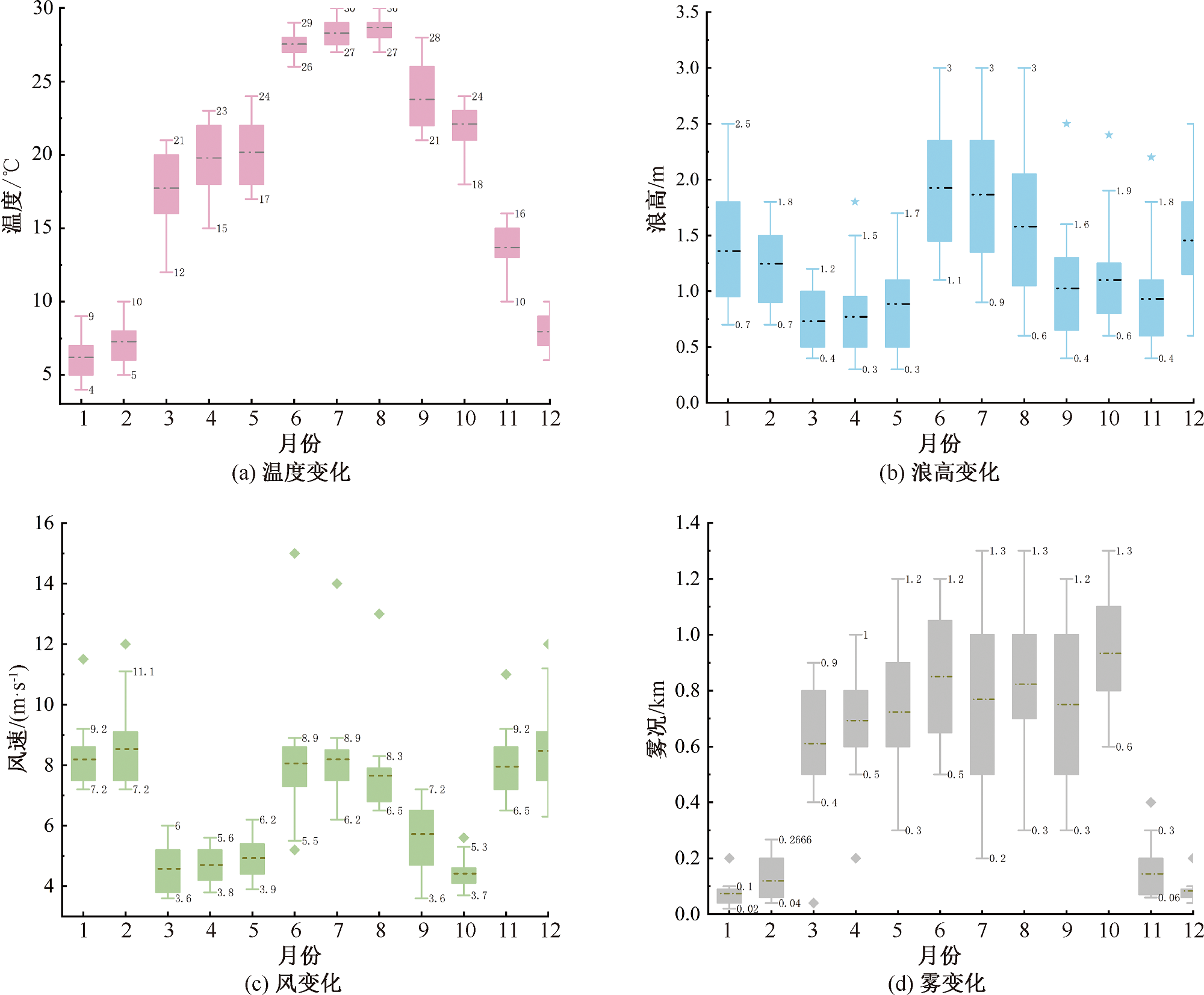

从实际场景中采集数据，将获得的数据转化为直观的箱线图，上海港附近水域12个月份环境条件实际值如图5所示。

由图5可知：上海港附近水域12个月份的实际数据值都是在一定的范围内波动，符合实际情况。

将获取的实际数值转化为舒适度评价向量，依照以上处理方法，确定三级指标的舒适度评价向量，即1月份的初始状态矩阵

M 0

表示如下：

$M 0 = [m 01 m 02 m 03 m 04 m 05] T m 01 = 0 0.2 0.4 0.3 0.1 0 0.2 0.3 0.4 0.1 0 0.1 0.2 0.4 0.3; m 02 = 00 0.1 0.5 0.4 0 0.1 0.2 0.4 0.3 00 0.1 0.6 0.3 0 0.1 0.2 0.5 0.2; m 03 = 00 0.5 0.3 0.2 0 0.1 0.2 0.5 0.2 0.1 0.1 0.3 0.4 0.1; m 04 = 00010 00 0.2 0.7 0.1 000 0.7 0.3 000 0.8 0.2; m 05 = 0000000000000000000000000 。$

基于FRA计算舒适度等级评价值。基于上述，由FRA进行迭代可得最终的状态矩阵

M k

如下：

$M k = M 2 = M 3 = [m 31 m 32 m 33 m 34 m 35] T$

其中

$m 31 = m 01; m 32 = m 02; m 33 = m 03; m 34 = m 04$

即

$m 35 = 0 0.163 2 0.308 6 0.354 3 0.173 9 0 0.027 1 0.127 2 0.535 8 0.309 9 0.0186 0.054 9 0.353 9 0.391 2 0.181 4 00 0.038 1 0.835 7 0.126 2 0.002 3 0.026 8 0.123 6 0.659 6 0.187 7 。$

m 35

中的最后一行向量为引航员作业系统舒适度的评价向量，可知该系统舒适度的评价向量为(0.002 3，0.026 8，0.123 6，0.659 6，0.187 7)。由式(13)可得基于FPN的系统舒适度等级评价值为3.992 8。

3.2.2 引入可信度的舒适度综合评价

通过库所可信度推理求得命题的可信度

w a 、 w b 、 w c 、 w d 、 w g

，即Ω={0.88，0.98，0.89，0.99，0.95}，表明目标命题发生的可信度为0.95。

根据式(14)，求得系统舒适度的综合评价值：S=w_g×f_n=3.793 2，其对应的舒适度评价等级为Ⅱ，结果与上海港引航站的实际调研分析结果一致。同理，可求得

p a

的舒适度评价值为4.331 5，

p b

的舒适度评价值为3.747 3，

p c

的舒适度评价值为4.161 8，

p d

的舒适度评价值为3.668 2。

3.3 评价结果

采用FRA计算舒适度系统评价值。将1月份舒适度评价向量和相应的舒适度影响因素权重集合进行模糊推理运算，得到舒适度系统评价值为3.993 8，对应的舒适度评价等级为Ⅱ。

$0.034 3 0.013 1 0.027 8 0.060 5 0.041 5 0.140 3 0.033 5 0.057 9 0.046 6 0.023 9 0.208 6 0.099 3 0.131 8 0.080 9 T 0 0.2 0.4 0.3 0.1 0 0.2 0.3 0.4 0.1 0 0.1 0.2 0.4 0.3 00 0.1 0.5 0.4 0 0.1 0.2 0.4 0.3 00 0.1 0.6 0.3 0 0.1 0.2 0.5 0.2 00 0.5 0.3 0.2 0 0.1 0.2 0.5 0.2 0.1 0.1 0.3 0.4 0.1 00010 00 0.2 0.7 0.1 000 0.7 0.3 000 0.8 0.2 Θ T = 3.993 8$

同理，可运用模糊理论计算得出，1月份舒适度系统最重的结果是

p a

的评价值为4.921 8，

p b

的评价值为3.824 1，

p c

的评价值为4.676 5，

p d

的评价值为3.743 5。

3.4 结果比较与分析讨论

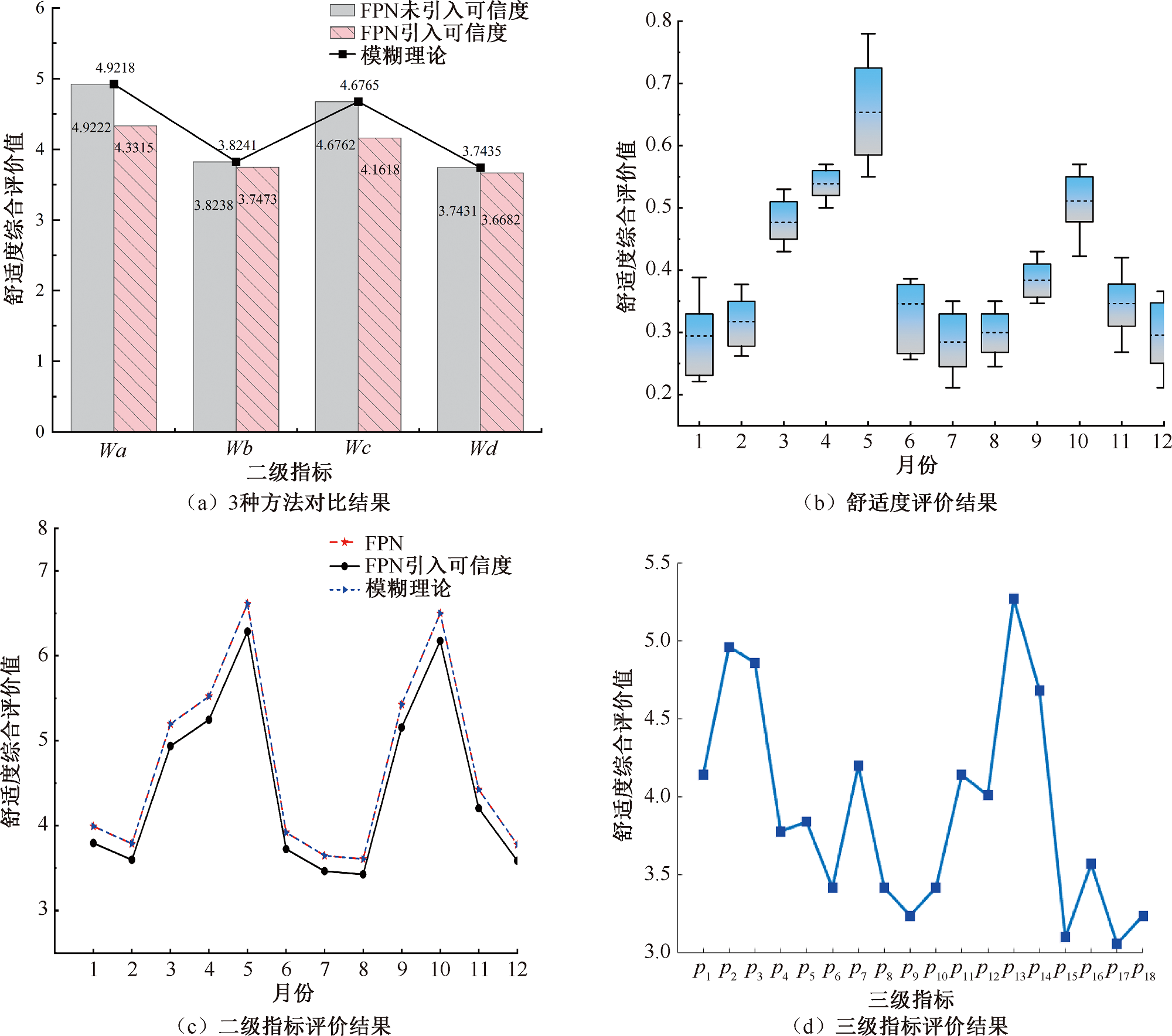

基于上述3种方法计算得出所涉及的12个月舒适度评价值，如图6所示。

由图6可知：

1) 基于FPN引入可信度的舒适度评价方法适用于引航员作业舒适度问题。该方法综合考虑各种影响因素，综合舒适度影响因子的评价结果，考虑评价指标所对应因素事件发生的可信度，通过FRA获取目标事件的可信度和评价指标值，将二者之积作为系统的舒适度综合评价值，在一定程度上可避免主观性问题，使评价结果更加科学、准确。由图6a可知：基于模糊理论与基于FPN计算出的舒适度综合评价值结果相差甚小，基于FPN引入可信度的评价结果相对偏小，但三者评价结果均在合理的误差范围内且与定性评判基本一致，证明文中提出算法具有一定的合理性。

2) 12个月份中，1、2、12月和6、7、8月份的舒适度等级对应Ⅱ，5月为Ⅳ，其余月份均为Ⅲ。根据此评价结果(图6b)，找出引起系统不舒适性的关键性因素，并对此提出相应措施进行预控，进一步缓解不舒适性。为提高引航员作业舒适度，需严格检测引航环境。在引航过程中，要充分考虑引航相关设备、环境的特性，制定相关的控制措施，应对不同的引航环境，以保障引航员的安全和舒适感。

3) 系统舒适度受多重因素综合影响，其中，引航员和引航作业方法的综合评价值对应舒适度等级Ⅲ，而环境和引航相关设备舒适度的综合评价值Ⅱ，说明这三者是影响该系统舒适度的主要因素，是在多种因素共同耦合作用下叠加影响的结果，需要对其重点关注(图6c)。

4) 分析4类舒适度指标评价值，发现环境因素<引航相关设备<引航作业方法<引航员因素，表明环境因素和引航相关设备是影响系统舒适度主要的原因，环境因素是关键性因素，引航作业方法和引航员因素为次要原因，与上海港引航站的相关调研分析结果一致，再次验证文中算法的科学和客观性(图6c)。

5) 在环境因素的舒适度指标评价值中，温度<风速<雾情<浪高，表明除经受港域内风、浪不可抗力的因素以外，还需特别关注温度和雾情，对此，需时刻监测气象情况，并采取应对措施，引航员尽可能避免在高温、台风等极端天气下进行作业，确保引航员的安全和舒适度(图6d)。

4 结论

收起

1) 基于FPN拓扑结构，引入AHP-CRITIC与FRA等算法，提出一种针对因子不确定性信息处理的舒适度评价方法。借助可信度量化方式，分析引航作业舒适度的影响因素并评价作业方式，评价结果可体现系统舒适的差异，为系统舒适度评价提供新的方法借鉴。

2) 研究引航员作业的舒适度水平是人本理念的深层次体现，结合引航员作业特点及舒适度特性，确立“人、机、法、环”4大方面对引航员作业舒适度的耦合影响，系统归纳出其舒适性影响指标，有助于实现对其舒适度的综合评价。

3) 以上海港引航员作业时的场景为样本源，分析影响引航员作业系统舒适度因子，通过博弈论组合赋权法确定最优组合权重，充分考虑了舒适度影响因子之间的耦合作用，模型应用表明：上海港船舶引航作业的舒适度具有季节性差异。此方法使赋权更符合实际情况，评价结果准确、科学，为泛作业场景获取数据和舒适度评价提供新的思路。

4) 文中研究重点在于引航员作业舒适度评价体制的构建，而在指标体系构建方面仅作了初步探讨，在未来的研究中需进一步优化。
