地震诱发煤矿次生灾害类型与评估方法

PDF下载

齐庆杰 ¹ , 刘英杰 ¹ , 孙祚 ¹^,²^,^** , 佟瑞鹏 ²

中国安全科学学报 | 防灾减灾技术与工程 2024,34(4): 167-174

收起

中国安全科学学报 | 防灾减灾技术与工程 2024, 34(4): 167-174

地震诱发煤矿次生灾害类型与评估方法

全屏

齐庆杰¹, 刘英杰¹, 孙祚¹^,²^,^**, 佟瑞鹏²

作者信息

¹ 煤炭科学研究总院有限公司应急科学研究院，北京 100013

² 中国矿业大学(北京) 应急管理与安全工程学院，北京 100083

齐庆杰 (1964—)，男，辽宁朝阳人，博士，教授，主要从事灾害风险评估与监测预警、应急救援技术与装备等方面的研究。E-mail：qi_qingjie@163.com。

刘英杰研究员

佟瑞鹏教授

通讯作者:

**孙祚(1990—)，男，山东枣庄人，博士研究生，助理研究员，主要研究方向为灾害风险评估与预警、应急管理等。E-mail：sun_zuo6@163.com。

Types and evaluation methods of secondary disasters in coal mines induced by earthquake

Qingjie QI¹, Yingjie LIU¹, Zuo SUN¹^,²^,^**, Ruipeng TONG²

Affiliations

¹ Emergency Science Research Institute，CCTEG Chinese Institute of Coal Science，Beijing 100013，China

² School of Emergency Management and Safety Engineering，China University of Mining and Technology (Beijing)，Beijing 100083，China

出版时间: 2024-04-28 doi: 10.16265/j.cnki.issn1003-3033.2024.04.1362

文章导航

摘要

收起

为解决煤矿承灾体受地震灾害影响易发生次生灾害风险的问题，首先，调查和分析典型案例，归纳总结煤矿次生灾害类型与破坏特征，并基于人、机、环、管全要素，构建地震诱发煤矿次生灾害风险评估三级指标体系；然后，提出风险等级和隐患重要度评估方法；最后，以河北省某市煤矿为例开展实际应用。结果表明：地震诱发煤矿次生灾害类型按照承灾体分为6类；地震诱发煤矿次生灾害发生可能性评估主要考虑煤矿所在区域地震灾害等级、煤矿次生灾害危险性、煤层瓦斯赋存致灾性、矿井水文地质条件致灾性、承灾体设防水平、防灾减灾能力6方面，后果严重性评估主要考虑灾害可能造成的伤亡人数和经济损失2方面；该市煤矿抗震设防薄弱环节为通风系统、井筒支护系统、排水系统，应有针对性地提高抗震设防等级。

关键词

地震 / 煤矿次生灾害 / 灾害类型 / 风险评估 / 隐患重要度

Abstract

收起

In order to solve the problem of secondary disaster risk in coal mines affected by earthquake disasters，firstly，typical cases have been investigated and analyzed，and the types and damage characteristics of secondary disasters in coal mines have been summarized. Based on the comprehensive elements of "man-machine-environment-management"，a three-level indicator system for earthquake-induced secondary disaster risk assessment in coal mines has been constructed. Then，the evaluation method of risk level and importance of hidden danger has been proposed. Finally，a coal mine in a city in Hebei Province was used as an example for practical application. The results show that the types of secondary disasters induced by earthquakes in coal mines can be divided into 6 categories according to the disaster-bearing body. The assessment of the possibility of earthquake-induced coal mine secondary disasters mainly considers six aspects: the earthquake disaster level in the area where the coal mine is located，the risk of coal mine secondary disasters，the hazard of coal seam gas occurrence，the hazard of hydrogeological conditions in the mine，the level of fortification of the disaster-bearing body，and the ability to prevent and mitigate disasters. The assessment of the severity of the consequences mainly considers two aspects: the number of casualties and economic losses that may be caused by disasters. The weak links in seismic fortification of coal mines in this city are ventilation system，shaft support system，and drainage system，which should be targeted to improve seismic fortification level.

Key words

earthquake disaster / earthquake-induced secondary disasters in coal mine / disaster types / risk assessment / importance of hidden dangers

引用本文

齐庆杰, 刘英杰, 孙祚, 佟瑞鹏. 地震诱发煤矿次生灾害类型与评估方法. 中国安全科学学报, 2024 , 34 (4) : 167 -174 . DOI: 10.16265/j.cnki.issn1003-3033.2024.04.1362

Qingjie QI, Yingjie LIU, Zuo SUN, Ruipeng TONG. Types and evaluation methods of secondary disasters in coal mines induced by earthquake[J]. China Safety Science Journal, 2024 , 34 (4) : 167 -174 . DOI: 10.16265/j.cnki.issn1003-3033.2024.04.1362

正文

收起

0 引言

收起

地震因其具有突发性和巨大破坏力等特点，被列为自然灾害之首^[1]。煤矿作为承灾体，受地震灾害影响极易发生次生灾害^[2-3]。因此，总结归纳地震诱发煤矿次生灾害的类型与特征，提出评估风险和隐患重要度的方法，查明煤矿地震设防薄弱环节，对提高煤矿地震灾害预防水平具有重要意义。

针对自然灾害诱发的次生灾害，国内外学者开展了相关研究。谢自莉等^[4]分析了城市地震次生灾害发生机制，建立城市地震次生灾害演化过程的系统动力学模型，分析不同防震抗灾能力下，城市地震次生灾害可能造成的损失情况，为城市防震救灾工作提供参考。魏利军等^[5]利用事故链模型分析了化工园区地震次生灾害的演化过程，并基于贝叶斯网络探究应急救援及遏制化工事故发生的关键节点对地震次生灾害的影响程度，提出针对性的应对措施。张东妮等^[6]以我国某沿海化工园区企业二甲苯储罐为例，按照灾害链的方法模拟储罐受地震影响下的泄漏与扩散过程，定量评估季节和发震时刻对二甲苯扩散风险的影响。刘大山等^[7]分析地震灾害下化工园区的致灾特征，理清化工园区的主要承灾体类型，并基于层次分析法提出了综合考虑地震灾害与工业事故耦合灾害的风险评估方法。刘振亮等^[8]分析地震对公路桥梁网络韧性的影响，提出韧性评估方法并对其进行验证，结果表明桥梁网络性能受地震动和次生突发灾害的相互作用。王伟等^[9]基于因素空间理论，探讨了承灾体、承灾体指标、隐患、事故间的关系，建立自然灾害次生事故隐患空间网络，提出自然灾害次生事故隐患分析方法。SUN Zuo等^[10-11]基于灾害风险科学理论，针对洪水灾害诱发煤矿水害事故，提出基于投影寻踪聚类分析、三角模糊评价的风险评估方法，并应用于贵州遵义煤矿。齐庆杰等^[12]提出了地震诱发煤矿次生灾害隐患排查方法，以煤矿生命线系统为主线，构建地震诱发煤矿次生灾害隐患排查体系。上述研究多聚焦地震对危险化学品和城市生命线的影响，而针对煤矿仅开展了次生灾害隐患方面的研究，未系统提出次生灾害类型和评估方法，导致评估方法缺失。

鉴于此，笔者拟针对地震诱发煤矿次生灾害的问题，通过典型案例调查和分析，归纳总结出煤矿次生灾害的类型与特征，构建风险评估三级指标体系，提出风险等级和隐患重要度评估方法，定量评估地震诱发煤矿次生灾害风险等级，以期为查明地震设防薄弱环节，提升煤矿地震灾害预防水平提供科学依据。

1 诱发煤矿次生灾害特征与类型

收起

通过查阅唐山大地震震后煤矿各环节震害调查的文献资料^[13-14]，结合全国自然灾害综合风险普查煤矿承灾体调查等工作，分析并总结归纳矿井立井井筒、井底车场、硐室、大巷、采区巷道、回采工作面等承灾体的次生灾害类型与特征。

1.1 承灾体破坏特征

1) 立井井筒。①井壁斜向或环形裂缝甚至断裂错位：井筒破坏部位距地表较浅，多在井筒下50 m以内。断裂多发生在第4系冲积层内的井壁施工接茬处和开有孔洞的薄弱部位。由于井壁断裂，使井筒中心线错位，导致井筒断裂处罐道和罐道梁弯曲。②井壁竖向裂缝：裂缝往往处于井颈以下，一般是上部多，下部少，多处于冲积层，位于坚硬岩层的较少。裂缝较多处往往呈现井壁剥落，井筒装备受损、弯曲，甚至部分装备坠落井底。③井壁X形交叉裂缝。④井壁喷水冒砂。

2) 井底车场。井底车场是井下运输枢纽，交叉点比较集中，巷道断面较大，震害较轻，未发现严重错动。其破坏特征主要为：井筒与井底车场连接部分、交叉点、变断面以及边坡处出现变形、裂缝、剥落、膨底，个别地方局部有脱顶现象。

3) 硐室。硐室受震害影响较轻。其破坏特征主要为：硐室拱顶弯曲下沉、裂缝、淋水增加、表层剥落、局部脱顶、裂缝、内鼓、剥落、局部倒塌以及底鼓等。

4) 大巷。大巷震害较轻，多数大巷选在坚硬岩层中，受压影响小。据统计，大部分大巷完好，无显著震害，但局部地段出现拱顶裂缝、下沉、剥落、挤裂、脱顶，墙体内鼓、开裂和底鼓现象。

5) 采区巷道。震害主要发生在工作面回风巷、运输巷和集中巷的联络巷道等处。采区巷道震害特征表现为巷道挤压变形、局部剥落、脱顶与底鼓等。

6) 回采工作面。回采工作面震后被破坏的程度较轻，未发现大面积冒顶现象。但局部呈现木支柱断裂、金属支柱下沉，液压支架受压严重、前斜后仰和漏液变形等特征。此外，部分工作面受次生水害影响，导致设备被淹受损。

7) 电气设备与系统。①电力输电线路受震害影响较轻，主要表现为：杆塔拉线松弛、杆塔基础下沉、杆身倾斜。②主电力变压器受震害影响较重，主要表现为：内部发生故障，变压器被烧毁；高压一次套管错位、漏油；低压侧二次套管拉断、错位、漏油。③高压电气设备受震害影响严重，主要表现为：瓷件断裂，其中瓷件中高大、细长的设备损坏比较严重；多油设备的瓷套管错位、漏油；操作箱、配电箱等设备会因墙壁倒塌被砸坏。

8) 排水系统。震后矿井涌水急剧增加，增长2~5倍，具体表现为：各含水层的涌水量普遍增加，采空区积水流入井巷，井下水位迅速上涨。同时，地震造成电源停电，排水管路变形、折断，导致排水系统瘫痪，巷道被淹。此外，矿井水害可导致瓦斯异常积聚和电气事故等链生灾害。

1.2 地震诱发煤矿次生灾害类型与特征

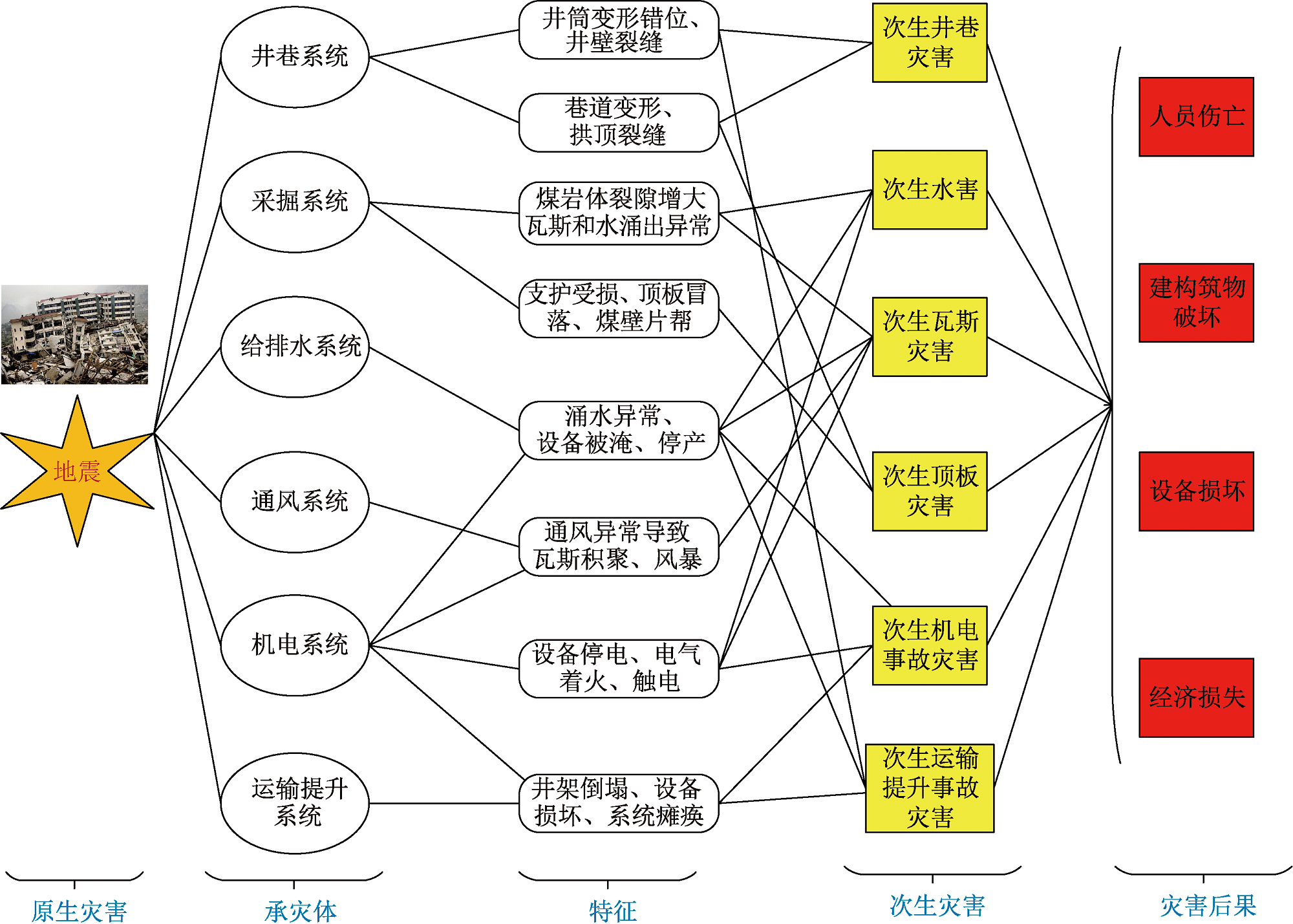

通过地震诱发煤矿次生灾害典型案例分析，针对6大煤矿生产系统，归纳了6类煤矿承灾体，并列出承灾体的具体构筑物及设备清单，见表1。针对6类煤矿承灾体，归纳出6类煤矿次生灾害类型，如图1所示。

2 煤矿次生灾害风险评估指标体系

收起

为评估地震诱发煤矿次生灾害风险，首先需要调查煤矿承灾体，获取致灾因子、致灾环境、设防水平、防灾减灾能力等基本信息。参考相关标准规范和法律法规中涉及煤矿地震设防的关键影响要素，提出煤矿地震设防技术要求，构建地震诱发煤矿次生灾害调查表^[12]，见表2。

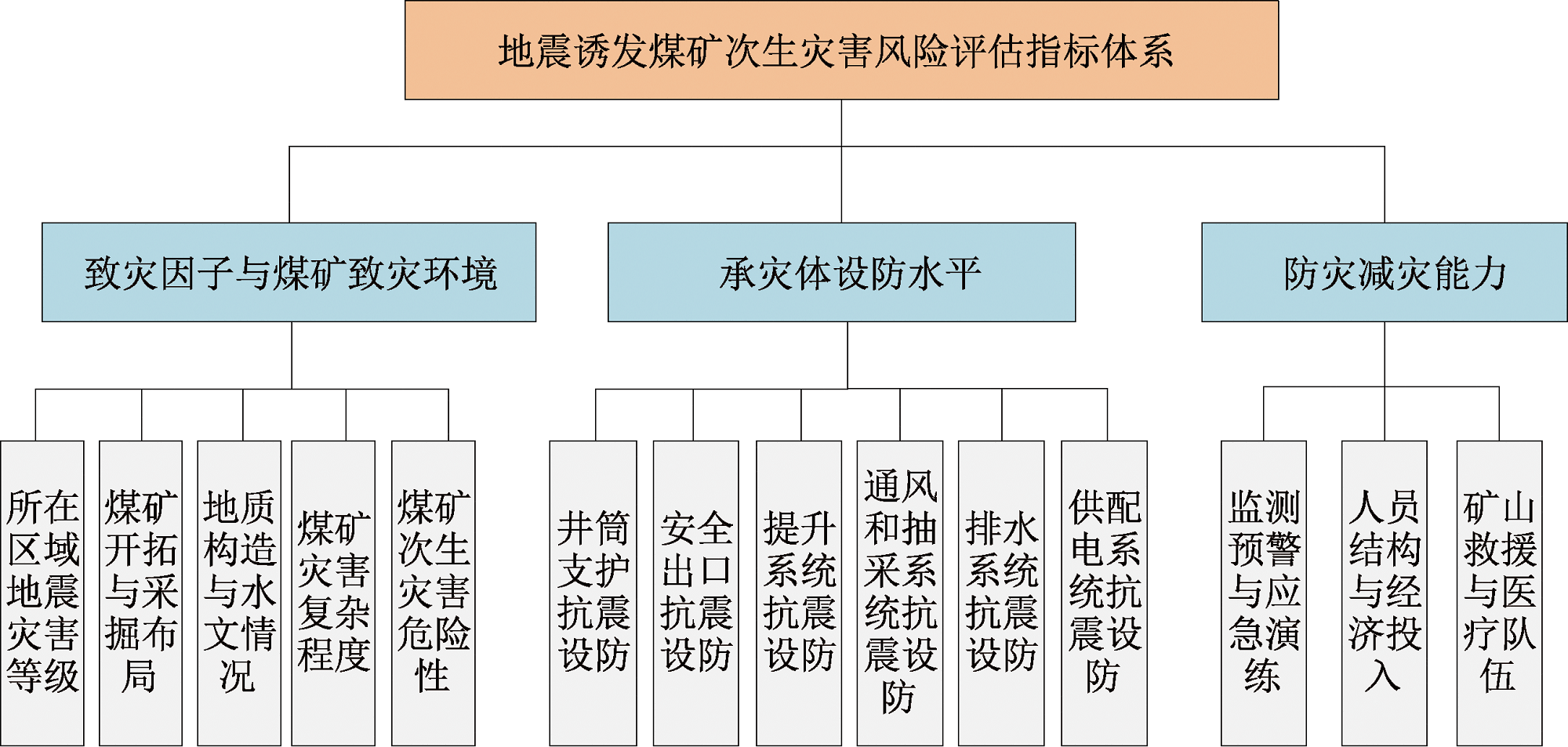

根据灾害风险科学理论^[15]，围绕地震灾害环境系统、煤矿生产系统和人员管理系统，基于矿井人、机、环、管全要素，构建地震诱发煤矿次生灾害评估三级指标体系，如图2所示。

3 煤矿次生灾害风险评估方法

收起

风险矩阵法是风险评估的常用方法，按照风险发生的可能性及后果的严重程度，将风险绘制在矩阵图中，可以直观、便捷地评估风险大小。文中采用风险矩阵法评估震诱发煤矿次生灾害的可能性及后果的严重性，建立地震诱发煤矿次生灾害风险等级矩阵，按其分值评估出对应的风险等级。

3.1 次生灾害发生可能性评估

地震诱发煤矿次生灾害的可能性评估，主要考虑煤矿所在区域地震灾害等级L₁、煤矿次生灾害危险性L₂、煤层瓦斯赋存致灾性L₃、矿井水文地质条件致灾性L₄、地震灾害承灾体设防水平L₅、防灾减灾能力L₆等6方面。其中，每种因素对地震诱发煤矿次生灾害的可能性划分为基本不可能、较不可能、较可能、很可能4个等级，结合专家意见，对各指标赋值，赋值区间按照灾害发生的可能性由小到大赋值为1~4。因此，发生可能性等级值L按下式计算：

(1)

L = ∑ (k i · L i) (i = 1，2 ， … ， 6)

式中：L_i为各因素发生可能性的等级值，数值越大，发生可能性越大；k_i为各因素所占的权重值。由历史灾害分析法、层析分析法、专家赋值法等综合确定，即有k₁+k₂+…+k₆=1。发生可能性等级划分及赋值见表3。

3.2 次生灾害后果严重性评估

地震诱发煤矿次生灾害的后果严重性评估，主要考虑灾害可能造成的伤亡人数D和可能造成的经济损失E，后果严重性从低到高分为小、一般、大、很大4个等级，并分别赋值1、2、3和4。因此，后果严重性等级值S按下式计算：

(2)

S = w D · D + w E · E

式中：S为后果严重性等级值，数值越大，后果越严重，包含可能造成的人员伤亡D、可能造成的经济损失E;w_D和w_E为各因素所占的权重值，由历史灾害分析、层次分析法、专家赋值法等综合确定，即有w_D+w_E=1。后果严重性等级划分及赋值见表4。

3.3 地震诱发煤矿次生灾害风险等级确定

采用风险矩阵法建立地震诱发煤矿次生灾害风险等级矩阵，按其分值评估出对应的风险等级。风险等级划分为4级：特别重大(Ⅰ级)、重大(Ⅱ级)、较大(Ⅲ级)、一般(Ⅳ级)，见表5。

3.4 煤矿次生灾害隐患重要度

为评估各类次生灾害隐患的影响程度，根据煤矿地震灾害承灾体设防水平和防灾减灾能力的分析结果，将其等级值、权重相乘和隐患数量相乘，得出该煤矿各类次生灾害隐患的重要度，计算过程如下：

(3)

J = ∑ (n i · x i · N i)

式中：J为煤矿次生灾害隐患重要度；n_i为次生灾害隐患的数量；x_i为承灾体设防水平权重、防灾减灾能力权重；N_i为承灾体设防水平等级值、防灾减灾能力等级值。

通过对各类次生灾害隐患的影响重要度排序，合理确定隐患治理的重点与次序，为隐患治理提供科学依据。

4 应用实例

收起

某市位于河北省东部，地处环渤海湾中心地带，南临渤海，北依燕山，东西长约130 km，南北宽约150 km，总面积17 040 km²。该市大规模煤炭开采已有100多年，煤炭保有量62.5亿t，是国内焦煤的重要产区，主要赋存在4个含煤构造盆地石炭二叠系地层中，即开平构造盆地、荆各庄构造盆地、车轴山构造盆地、蓟玉构造盆地。该市地处环太平洋地震带，一直是国家地震灾害重点监控区^[16]。

该市现有正常生产煤矿6座，核定产能2 250万t。根据《中国地震动参数区划图》(GB18306—2015)，该市抗震设防烈度主要为Ⅶ度和Ⅷ度区，地震危险性比较高^[17]。

4.1 隐患重要度评估结果

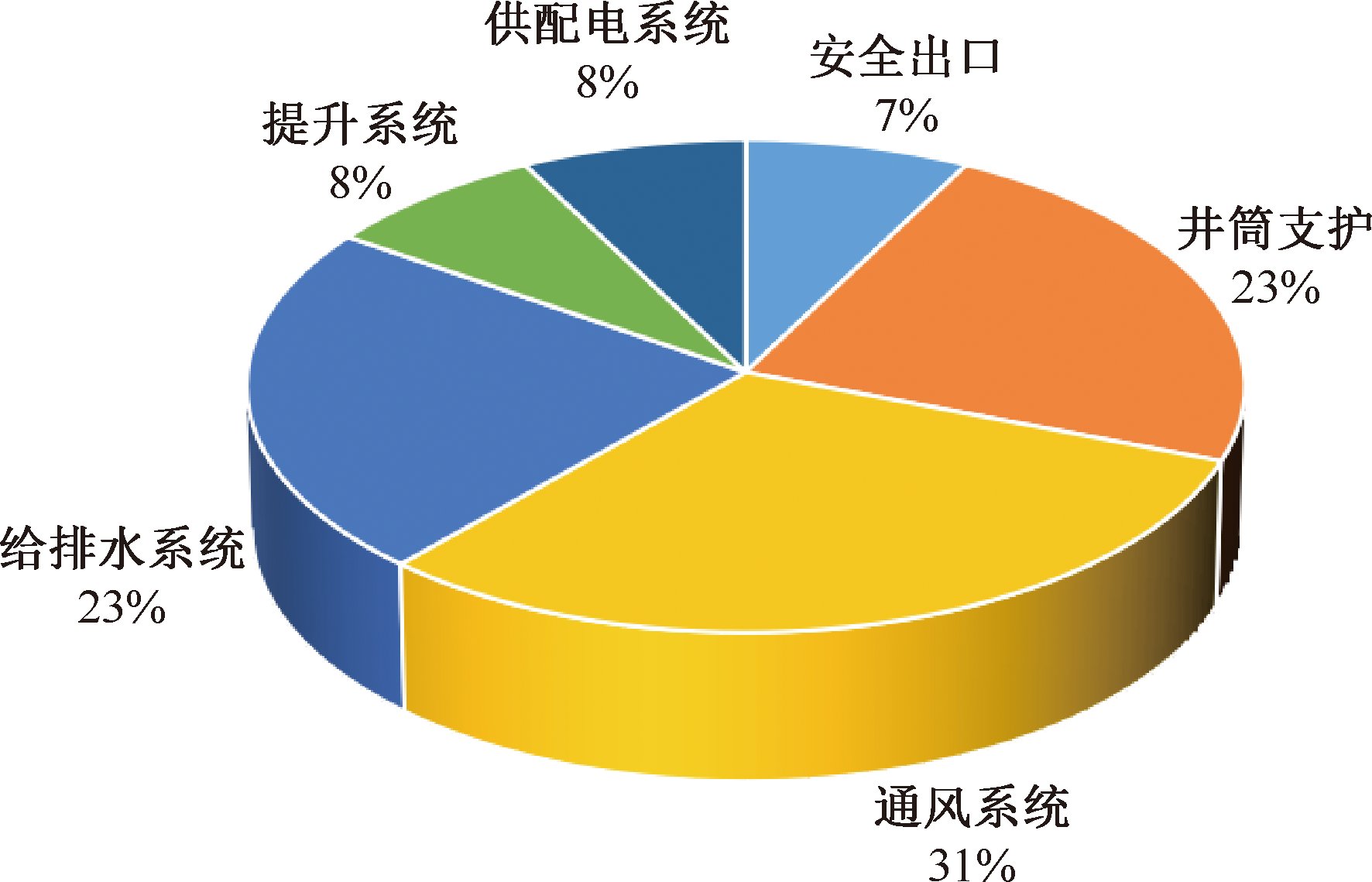

根据表2调查该市6座生产煤矿，共查出承灾体设防和防灾减灾能力隐患13条，采用专家评估法，确定承灾体设防水平权重为0.75、防灾减灾能力权重为0.25。隐患分布及重要度统计结果见表6和图3。

根据地震诱发煤矿次生灾害隐患重要度评估结果可知：煤矿通风系统、井筒支护系统、排水系统是该市煤矿抗震设防的薄弱环节，这与该地区矿井建设年代比较久远以及当时抗震设防要求比较低有关。因此，该市煤矿应按照现行设防技术要求提高设防等级和水平。

4.2 风险评估结果

根据第3章提出的风险评估方法和隐患排查结果，得到该市所属6座煤矿地震诱发煤矿次生灾害风险等级，见表7。主要因为该区域地震动峰值加速度为0.2g，抗震设防烈度为Ⅷ度，3座风险大的煤矿建矿时间为20世纪50—80年代，比较久远，抗震设防水平低。

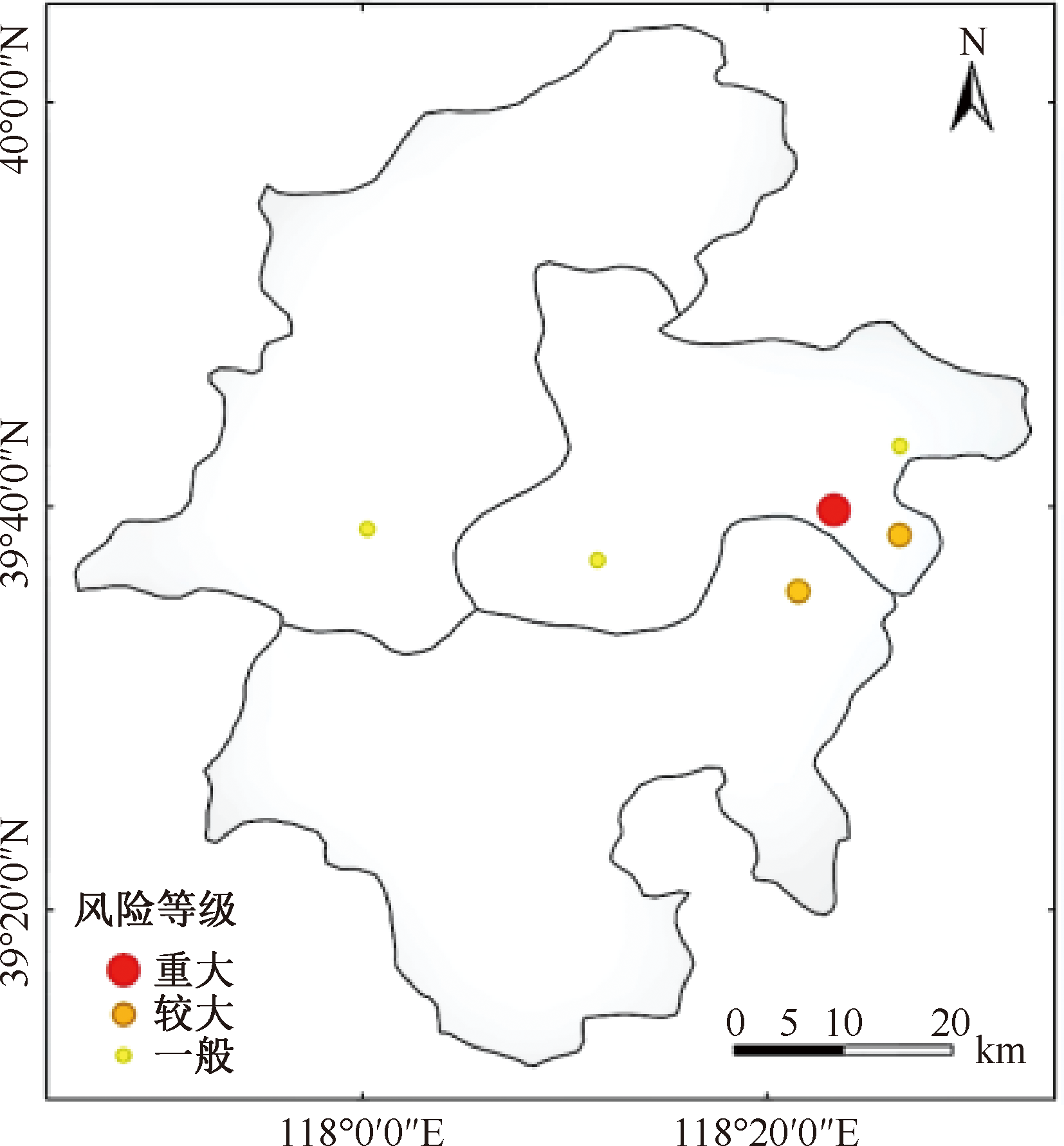

将评估结果采用地理信息系统工具可视化，得到该市6座煤矿地震诱发煤矿次生灾害风险等级的空间分布图，如图4所示。

5 结论

收起

1) 通过归纳分析煤矿次生灾害典型案例，得出地震诱发煤矿次生灾害类型按照承灾体分为6类，包括次生井巷灾害、次生水害、次生瓦斯灾害、次生顶板灾害、次生机电事故灾害以及次生运输提升事故灾害。

2) 地震诱发煤矿次生灾害风险评估包括发生可能性和后果严重性评估。其中，发生可能性评估主要考虑煤矿所在区域地震灾害等级、煤矿次生灾害危险性、煤层瓦斯赋存致灾性、矿井水文地质条件致灾性、承灾体设防水平、防灾减灾能力6方面；后果严重性评估主要考虑灾害可能造成的伤亡人数和经济损失2方面。

3) 煤矿在日常生产中，应定期开展地震诱发煤矿次生灾害风险评估工作，并将地震灾害预防纳入安全管理体系之中，编制地震灾害专项应急预案，定期进行演练，从而提高抵御地震诱发煤矿次生灾害的能力。

4) 研究地震诱发煤矿次生灾害机制，揭示地震灾害与煤矿承灾体之间的动力学作用机制及复合链生灾害关系，对于地震诱发煤矿次生灾害防治具有重要科学价值，在未来需要进行深入研究。

基金

收起

国家自然科学基金资助(52174188)
中国煤炭科工集团科技创新创业资金专项项目(2022-QN001)
