基于QAR数据的飞行控制系统故障研究综述

PDF下载

王岩韬 , 高艺 , 时统宇

中国安全科学学报 | 安全社会科学与安全管理 2024,34(4): 1-9

收起

中国安全科学学报 | 安全社会科学与安全管理 2024, 34(4): 1-9

基于QAR数据的飞行控制系统故障研究综述

全屏

王岩韬, 高艺, 时统宇

作者信息

中国民航大学国家空管运行安全技术重点实验室，天津 300300

王岩韬 (1982—)，男，吉林磐石人，硕士，教授，主要从事飞行运行安全与管理等方面研究。E-mail：CAUCwyt@126.com。

时统宇讲师

A review of flight control system fault research based on QAR data

Yantao WANG, Yi GAO, Tongyu SHI

Affiliations

National Key Laboratory of ATM Operation Safety Management，Civil Aviation University of China，Tianjin 300300，China

出版时间: 2024-04-28 doi: 10.16265/j.cnki.issn1003-3033.2024.04.1254

文章导航

摘要

收起

为系统梳理国内外对民用飞机飞行控制系统故障分析的研究历程和现状，针对基于快速存取记录器(QAR)数据分析的飞行控制系统典型故障类型，首先，总结QAR数据预处理、特征提取等使用过程；然后，根据故障分析可达到的性能指标，提出4个故障研究阶段，分别为故障监测、故障识别、故障诊断和故障预测；最后，综合国内外研究进度与深度，得出飞行控制系统典型故障类型，包括方向舵液压泄漏、升降舵指示不一致、襟翼动作耗时等，建模常用QAR数据项包括飞机主舵面位置、飞行姿态、飞机性能、左右襟翼角度、襟翼位置等，计算方法包括物理模型、多变量统计、逻辑推理、机器学习等。结果表明：系统分析方向舵、升降舵、襟翼等子系统最新研究进展，发现在故障类型、参数选择和计算方法的改进等方面取得了一定的成果，故障研究阶段基本处于故障诊断或非实时预测水平，但仍需加强面向安全保障与实际维修方面的需求，以实现故障实时预测技术。

关键词

快速存取记录器(QAR) / 飞行控制系统 / 故障监测 / 故障识别 / 故障诊断 / 故障预测

Abstract

收起

To systematically review the research progress and current status of fault analysis in civil aircraft flight control systems，both domestically and internationally，this review study was carried out. The study focused on identifying typical fault types of flight control systems through analysing QAR data. Firstly，the process of QAR data preprocessing and feature extraction was summarized. Secondly，based on the performance metrics achievable by fault analysis，four stages of fault research were proposed，including fault monitoring，fault identification，fault diagnosis，and fault prediction. Finally，by combining the progress and depth of domestic and international research，typical fault types of flight control systems were identified，including rudder hydraulic leakage，inconsistent elevator indications，and flap actuation delays. Commonly used QAR data items for modeling include aircraft primary control surface positions，flight attitudes，aircraft performance，left and right flap angles，and flap positions. Calculation methods encompass physical models，multivariate statistics，logical reasoning，and machine learning. The results show that through a systematic analysis of the latest research progress in subsystems such as rudder，elevator，and flaps，it is found that certain achievements have been made in fault types，parameter selection，and the improvement of calculation methods. However，the fault research stage is primarily focused on fault diagnosis or non-real-time prediction. Further emphasis is required on addressing safety assurance and practical maintenance needs to achieve real-time fault prediction technology.

Key words

quick access recorder (QAR) / flight control system / fault monitoring / fault identification / fault diagnosis / fault prediction

引用本文

王岩韬, 高艺, 时统宇. 基于QAR数据的飞行控制系统故障研究综述. 中国安全科学学报, 2024 , 34 (4) : 1 -9 . DOI: 10.16265/j.cnki.issn1003-3033.2024.04.1254

Yantao WANG, Yi GAO, Tongyu SHI. A review of flight control system fault research based on QAR data[J]. China Safety Science Journal, 2024 , 34 (4) : 1 -9 . DOI: 10.16265/j.cnki.issn1003-3033.2024.04.1254

正文

收起

0 引言

收起

飞行控制系统是飞机系统的关键组成部分，其稳定性和可靠性对飞行安全至关重要。但由于所处工作环境复杂，长时间运行后，方向舵、升降舵、襟翼等飞行控制子系统偶尔会出现故障，导致飞机舵面运动异常或失控。根据中国民用航空局统计的2018—2022年间航空器使用困难报告^[1]，在总计4 710 份报告中，有380份涉及到飞行控制系统故障。而且，飞机在起飞过程中可能会遇到自动油门断开，使油门杆出现左右不一致等情况，致使起飞中断，或者因为飞机某部件拼接导线问题，造成飞行控制系统出现指示信息异常。为了尽快找到系统故障的原因，中国民用航空局于1997年在民航规章中明确规定，所有运行中的飞机必须装备快速存取记录器(Quick Access Recorder，QAR)^[2⇓-4]。该记录器将数据以离散的时间序列形式记录，为故障分析提供数据支持，从而提高故障检查的准确性。然而，尽管QAR数据是故障分析过程中主要的数据来源，但目前在飞行控制系统故障分析领域仍存在一些不足。例如：在分析故障问题的过程中，所选择的QAR参数项过多或过少，都可能会导致故障分析结果产生误差。

鉴于此，笔者将针对国内外使用QAR数据用于故障研究历程和进展，总结用于故障分析的QAR数据使用过程；提出故障分析水平的分类，包括故障监测、故障识别、故障诊断和故障预测及四者之间的关系；归纳各个故障分析水平常用的技术方法；简要分析QAR数据在飞行控制系统故障研究中存在的问题，以期为后续研究方向提供思路。

1 用于故障分析时的QAR数据使用

收起

QAR在飞行过程中记录着大量数据，通过数据挖掘可将其应用于飞行控制系统乃至整个飞机系统故障分析。使用QAR数据，一般流程包括：数据获取和预处理、特征提取和选择、模型建立等步骤^[5]。

1) 数据获取和预处理。首先，获取原始数据，包括飞行状态、系统参数、传感器读数等多类别，这些数据以二进制格式存储，并采用美国航空电子工程委员会提出的数字信息传输规范要求。每帧的数据记录时长为4 s。每秒数据被称为一个子帧，每个子帧有64、128、256、512或1 024字，其中，每个字包括12位数据位，飞行参数被逐个采样并填充到数据帧的字和位中。以波音737记录格式为例，在字低位是2，高位是12，二进制数为10001111000，精度是0.25，转化十进制为1144，译码后可知空速为286 kn。然后，对译码后的参数实施预处理，预处理阶段主要包括数据清洗、去噪、以及异常值处理等步骤，以提高数据质量和可靠性。

2) 特征提取和选择。从步骤1)中提取与故障相关的、具有代表性的特征参数。故障特征的提取方法包括基于时域、频域、时-频域的信号处理方法，或专家经验等。该步骤的目的获取有用的故障信息或区分正常的工作信号。

3) 数据降维。采用降维技术，如主成分分析法，根据一定的原则和实际需要，把多指标转化为少数几个综合指标并保留主要信息，旨在减少计算时间、建模难度等问题，提高故障分析模型效果。

4) 模型建立。根据故障和参数之间的关联关系，采用机器学习、物理模型和数理统计统计方法构建故障分析模型。

5) 模型评估和验证。使用已知的故障样本验证模型，将模型的计算结果与实际结果对比，通过计算平均相对误差、均方误差、精确度、故障分析时间等性能指标检验模型性能。

6) 实践应用。基于步骤5)中的故障分析结果，确定故障的具体类型、发生原因和潜在影响，制定相应的故障应对措施，包括替换故障部件、校准传感器、调整控制参数等，进而根据人力、工具、零部件等资源制定维修计划。

2 故障研究水平和阶段

收起

分析国内外历年研究成果，发现文献中对故障分析的所处阶段和所达水平定义混乱，表述不一。鉴于此种情况，为明确故障分析的阶段和水平，根据故障分析所达到的性能指标，提出4个故障研究阶段：

1) 故障监测。故障监测是通过对飞机各个部件和系统连续的数据采集和监测，确保及时发现飞机系统与发动机工作异常。

2) 故障识别。故障识别是通过分析监测数据，经过信号处理后计算振幅、相位等基本参数，根据参数变化量识别可能出现的故障类型和具体位置。

3) 故障诊断。故障诊断是在识别阶段的基础上，提取特征参数，凭借飞机维修等各类手册、业务专家知识与经验，推断系统部件故障原因，作出维修决策，部分研究也包括故障风险评价^[6-7]。

4) 故障预测。故障预测是从监测数据中提取特征信息，建立故障特征数据库，应用机器学习、统计分析等技术，将提取的特征与故障特征库进行对比，预测未来可能出现的不正常状态。

此外，在故障预测方面，根据数据收集和处理的时效性，再细分为实时故障预测与非实时故障预测2类。实时故障预测是使用历史数据建立离线模型，在飞行过程中收集前一航段数据代入离线模型中，预测下个时间段或者一定时间内参数变化趋势，获取系统异常情况信息。而非实时故障预测则是通过收集和处理航后数据，预测飞机某系统未来时间点的参数变化趋势^[8-9]。

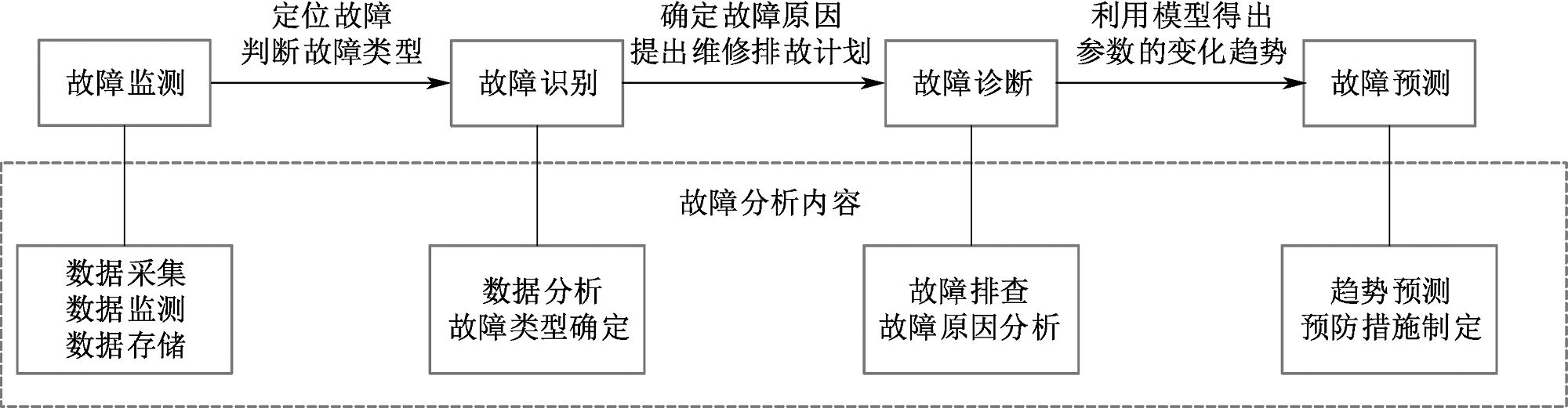

从故障监测到故障预测的发展过程如图1所示。故障监测为故障识别、诊断和预测提供了数据支持；故障识别通过分析监测数据，判断其是否超出阈值范围，从而定位故障位置、确定故障类型；故障诊断是在监测和识别基础上，采用诊断算法来确定故障原因，以提供准确的故障信息，为维修排故计划提供支撑；故障预测主要是利用数据驱动等方法建立时序故障分析模型，预测参数变化趋势，实现故障发生的提前预测^[10]。

3 故障研究中的技术方法

收起

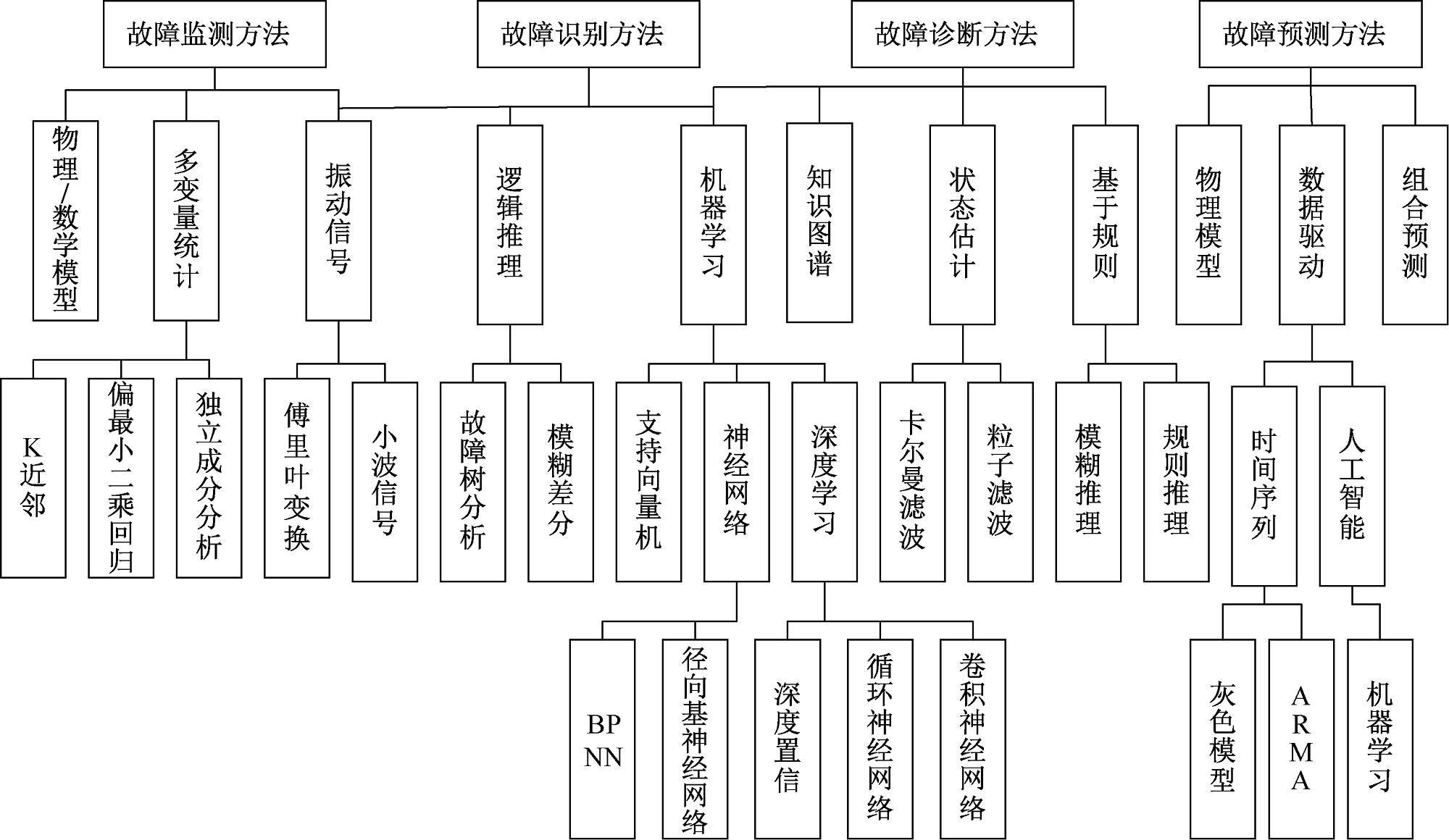

分析4个故障研究阶段的代表性文献，将构建故障模型的多种技术方法以图2形式直观展现。

3.1 故障监测方法

1) 物理和数学模型方法。物理模型方法是根据飞机系统内部工作原理，结合研究对象属性和知识经验，建立疲劳损伤等物理模型，描述飞机在不同状况下的运行状态。数学模型方法是利用卡尔曼滤波、最小二乘等数学方程计算估计相关参数，通过计算值和实际测量值之间的偏差，分析系统工作状态。

2) 多变量统计算法。处理多个变量之间的关系和影响^[11]，常见的方法有K近邻^[12]、偏最小二乘回归^[13]、独立成分分析等。

3) 振动信号方法。处理和分析记录传感器的信号，通过时域和频域信号转换，监测故障变化。

3.2 故障识别方法

1) 信号处理方法。利用小波变换、谱分析、傅里叶变换等方法识别与故障相关的特征模式^[14]。

2) 逻辑推理方法。采用模糊差分方法^[15]、故障树分析方法^[16]等逻辑推理描述故障，确定故障类型。

3) 机器学习方法。使用历史标准数据训练模型，实现分类判断、识别故障，常用方法有支持向量机、决策树、神经网络等^[17-18]。

3.3 故障诊断方法

1) 知识图谱方法。该方法将故障知识和关系表示为图谱，通过图谱的查询和推理来诊断故障^[19]。

2) 状态估计方法。分析特定系统工作状态下的信号输出，常用方法有卡尔曼滤波、粒子滤波等^[20]。

3) 基于规则方法。使用预定义的规则集，匹配故障特征作出诊断决策，常用方法有规则推理和模糊逻辑推理等^[21]。

4) 机器学习方法。通过机器学习算法，分析故障样本的数据结构，进而挖掘数据中的内在特征^[22]，推断易发生的故障，常用算法有BPNN、支持向量机、深度学习^[23]、聚类分析^[24]等。

3.4 故障预测方法

1) 物理模型方法。从研究对象系统内部的工作原理出发，建立符合物理规律的数学模型，利用模型预测参数变化趋势^[25]，常用方法有失效物理模型、疲劳寿命模型、随机损伤模型等。

2) 数据驱动的预测方法。以采集到的数据为基础，通过数据分析、处理和提取信息，结合历史数据中的输入和输出之间的映射关系建立线性或非线性模型，推测未来值^[26]，常用方法有神经网络、深度学习、遗传算法等。

3) 混合预测方法。为降低单独使用某一方法的局限性，综合多种预测方法，针对故障不同特点采取多个算法，组合后的故障预测准确度更高^[27]。

部分故障分析成果涉及多种方法的综合应用，每个阶段使用的分析方法都有其优势和局限性。在选择方法时，需综合考虑实际需求、样本数据量和系统原理等多方面因素。

4 飞行控制子系统故障研究进展

收起

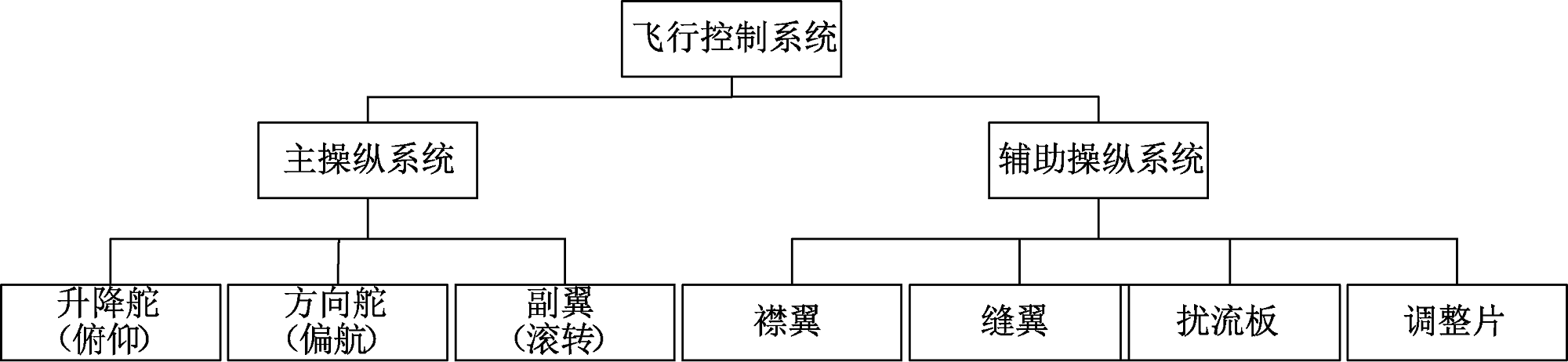

飞行控制系统按照舵面功能分类为主操纵系统和辅助操纵系统。飞行控制系统的组成如图3所示。主操纵系统通过操纵升降舵、方向舵、副翼3个主舵面，实现飞机的俯仰、偏航和滚转操纵；辅助控制系统通过操纵前缘襟缝翼、后缘襟翼、扰流板等系统改善飞行操纵性，提升飞机性能^[28]。自动飞行控制系统包含自动油门、自动驾驶仪、飞行指引等子系统，但由于对于QAR数据很少，仅能显示正常与否，无法支撑故障诊断和预测模型的构建。

4.1 主控制系统故障

1) 方向舵系统故障。顾杨波等^[29]通过航后查询QAR的航向、速度、高度等参数变化来识别飞机方向舵作动筒的故障，提升了方向舵故障更换工作的精度。

2) 升降舵系统故障。黄建练等^[30]针对升降舵指示不一致故障，通过航后译码升降舵位置指示的传感器数据，结合系统工作原理分析，成功识别出舵面控制机构弹簧部分断裂。张鹏等^[31]针对方向舵液压控制部分的液压油混入空气、液压油泄漏和液压油污染3种常见故障类型，选择参数包括控制器、伺服放大器、电液伺服阀等，通过差分进化算法结合极限学习机建立故障诊断模型，诊断准确度可达91.3%。该团队将卷积神经网络和支持向量机分类器方法相结合，选取作动筒、液压缸和舵面传感器等参数，构建了升降舵液压故障诊断模型，故障诊断准确率可达到99.7%^[32]。

4.2 辅助控制系统故障

1) 前缘襟缝翼故障。王旭辉^[33]结合历史维修信息，在分析襟翼卡阻、驱动传输等故障成因基础上，选取襟翼角度、相应的世界标准时间点等QAR数据，以襟翼发生收入、打开行为的动作耗时(Δt)作为特征参数，构建最小二乘法，结合支持向量回归建立襟翼状态预测模型，该模型在短期内对动作耗时的数据预测结果较为准确，其均方根相对误差为4.2%;刘博^[34]采用BPNN建立了襟翼故障诊断模型，该模型使用飞机性能参数、襟翼操作杆位置和襟翼传感器位置等参数，该模型故障诊断准确度不甚理想；程科^[35]针对襟翼打开时间过快与过慢，监测后缘襟翼位置的QAR参数异常变化情况，但对故障数据的预处理过于简单，导致故障监测结果误差较大；在文献[35]研究思路的基础上，姜朱楠^[36]提出一种基于门限循环单元(Gated Recurrent Unit，GRU)神经网络的后缘襟翼性能评估模型，该模型理论上能够预测该架飞机后续执飞情况，但文中未使用故障发生数据进行验证。

2) 后缘襟翼故障。根据此前襟翼不对称故障分析的研究，首先需要确定襟翼不对称故障的判定条件。飞机维修手册中规定，当襟翼系统的左、右襟翼开启角度(即实际位置)差值达到9°时会发生不对称故障，甚至可能导致锁死。然而，实际飞行和维修经验表明：即使角度差值未达到9°，也可能对飞行操纵面产生显著影响。因此，民航运行中多将襟翼角度差值阈值设置为3°。

朱晓炜等^[37]译码出QAR襟翼位置传感器故障数据，结合后缘襟翼不对称故障工作原理，研发襟翼角度差值超限报警监控项目，但是监控结果的实时性较差。刘磊等^[38]针对国产民机偏角可靠性监测问题，选取飞行高度、马赫数、风速、风向、左右攻角等特征参数，提出一种基于协同智能移动方法，监测襟翼左右不对称故障。程漩^[39]以左右襟翼展开角度差值作为特征值，利用改进的灰色模型，集合遗传算法优化的最小二乘支持向量回归模型，对左右襟翼位置进行单步和多步趋势预测，2种方法的预测结果可靠性达到0.7。姜朱楠等^[40]针对后缘襟翼位置传感器故障，提取襟翼手柄档位信息、两侧传感器角度等数据信息，建立基于主元分析算法的故障预测流程，通过阈值变化数据，推断后续执飞航班中的后缘位置传感器故障。马超等^[41]根据每架飞机使用情况、使用过程中维护和保养情况差异，认为每架飞机具有不同的襟翼不对称阈值，提出了面向后缘襟翼左右角度差值的风险级别划分方法，进而基于蒙特卡罗方法建立襟翼不对称风险预测模型。

4.3 使用QAR数据飞控故障研究成果分析

系统梳理2013—2023年4月国内外的研究成果，结果见表1。

4.3.1 故障类型

在飞行控制主操纵系统中，方向舵典型故障类型包括液压伺服作动筒故障、方向舵液压油混入空气、作动筒液压油泄漏、液压油污染等；升降舵典型故障类型包括升降舵指示不一致、作动筒液压泄漏、液压源泄漏、传感器增益下降、管路堵塞、舵机响应时间过慢等。

在辅助控制系统中，襟缝翼系统在飞机起飞和着陆阶段，通过角度变化为飞机增加升力，故障发生的频率相对较高，研究成果较多。主要故障类型有襟翼动作耗时、襟翼打开时间快/慢、后缘襟翼左右不对称等。

在副翼、扰流板和调整片等子系统中未见使用QAR数据的故障研究。

4.3.2 使用参数

在方向舵系统故障研究中，常使用航向、速度、高度等基本参数，以及控制器、伺服放大器、电液伺服阀、液压缸和位置传感器等性能参数。升降舵系统故障研究则使用升降舵位置指示传感器、飞机性能参数、输入作动筒、液压缸和舵面传感器等参数。

襟翼系统故障研究常使用襟翼角度、相应的UTC时间点、飞机位置参数、姿态参数、左右襟翼位置、左右襟翼位置传感器角度、襟翼手柄档位信息等参数。

4.3.3 适用机型

由于C919、ARJ21国产飞机运行周期较短、故障样本较少，难以构建有效的故障分析模型。国内外可见研究成果大多集中于保有量大、总运行时间长的A320、B737等主力机型。

4.3.4 研究方法

常用的故障分析方法有：专家经验结合系统原理、差分算法结合极限学习机、卷积神经网络结合支持向量分类器、自回归滑动平均模型、蒙特卡罗等。此外，常采用多算法融合方法解决数据参数异常值、特征提取困难、建模时间较长等问题。

4.3.5 研究阶段

文献[29-30，37]利用航后QAR数据识别故障类型，然后结合长年维修经验，推断故障原因，制定维修计划，为实践操作带来便利，但这种方式仍处于被动维修状态，无法做到提前消除隐患。

根据第2节中故障研究水平和阶段定义，文献[37-38]处于故障监测水平，文献[29-30]处于故障识别水平，文献处于[31 ⇓⇓-34]故障诊断水平。文献[34-35]实现了故障诊断和非实时预测，文献[33，36，39 ⇓-41]可达到非实时故障预测水平，同样未达到实时故障预测的水平。

5 结论

收起

1) 4个故障研究阶段常用研究方法包括基于系统结构原理的物理模型、规则与逻辑推断、机器学习与数据驱动和多种方法综合应用。

2) 飞行控制系统故障建模常用的QAR数据包括飞机航向、速度、高度、飞机姿态等基本数据，以及舵面传感器、位置指示传感器、控制器、伺服放大器、电液伺服阀、液压缸、输入作动筒、UTC时间点、手柄档位信息等近30项参数。

3) 系统分析飞行控制系统各子系统故障研究成果，升降舵和方向舵系统可实现故障诊断，襟缝翼子系统可实现非实时故障预测。

4) 现有研究成果集中于A320和B737等主力机型。由于国产民机总飞行时间较短、故障样本量少，不足以构建精度较高的故障识别、诊断和预测模型。

5) 现有故障研究水平仅能事后识别和判断故障发生与否、故障所在位置、故障严重程度，由此被动制定排故计划和方案。面向一线维修和安全保障，提前预测故障更加符合实际技术需求。5GATG(Air to Groud)技术被应用于QAR数据的实时传输，使得实时故障预测技术已具备了重要的数据基础。可以预见的是，建立并迭代C919、ARJ21等国产飞机的故障分析模型、构建并验证实时故障预测模型将成为一段时间内的研究热点。
