基于改进FMEA的污水厂设备故障风险评估模型

PDF下载

刘新 ¹ , 伍俊楠 ¹ , 潘殿琦 ² , 张以晨 ¹ , 张继权 ¹^,³ , 柯楷 ¹

中国安全科学学报 | 安全工程技术 2024,34(8): 101-107

收起

中国安全科学学报 | 安全工程技术 2024, 34(8): 101-107

基于改进FMEA的污水厂设备故障风险评估模型

全屏

刘新¹, 伍俊楠¹, 潘殿琦², 张以晨¹, 张继权¹^,³, 柯楷¹

作者信息

¹ 长春工程学院吉林应急管理学院，吉林长春 130012

² 长春工程学院研究生学院，吉林长春 130012

³ 东北师范大学环境学院，吉林长春 130024

刘新 (1976—)，女，辽宁阜新人，博士，副教授，主要从事污水处理厂水质安全方面的研究。E-mail：sh_lx@ccit.edu.cn。

潘殿琦，教授。

张以晨，教授。

张继权，教授。

Equipment failure risk assessment model of wastewater treatment plant based on improved FMEA

Xin LIU¹, Junnan WU¹, Dianqi PAN², Yichen ZHANG¹, Jiquan ZHANG¹^,³, Kai KE¹

Affiliations

¹ College of Jilin Emergency Management，Changchun Institute of Technology，Changchun Jilin 130012，China

² Graduate School，Changchun Institute of Technology，Changchun Jilin 130012，China

³ School of Environment，Northeast Normal University，Changchun Jilin 130024，China

出版时间: 2024-08-28 doi: 10.16265/j.cnki.issn1003-3033.2024.08.1513

文章导航

摘要

收起

为保障污水处理厂正常运行，预防厂内设备发生故障，提出一种改进的故障模式与影响分析(FMEA)的风险评估模型。首先采用FMEA法识别污水厂设备故障模式，并结合毕达哥拉斯模糊集(PFS)刻画不确定评估信息；其次利用逐步权重评估比率分析法(SWARA)和最大偏差法计算主客观权重，通过博弈论组合权重计算3个风险因子的综合权重；然后采用多目标优化比率分析法(MOORA)对设备故障模式进行风险排序。最后以长春市Z污水厂设备故障风险评估为例，并将所提模型与传统FMEA、毕达哥拉斯模糊(PF)-优劣解距离法(TOPSIS)和PF-妥协折衷排序法(PF-VIKOR)等方法对比，验证该模型的有效性。结果表明：污水厂设备故障模式前3位是除砂机抽取的砂浆所含有机物过多、膜片脱落或破裂和大块异物进入水泵。

关键词

污水厂 / 故障模式与影响分析(FMEA) / 设备故障 / 风险评估 / 毕达哥拉斯模糊集(PFS)

Abstract

收起

In order to ensure the normal operation of wastewater treatment plants and prevent equipment failures，an improved FMEA risk assessment model was proposed. Firstly，the FMEA method was used to identify the failure modes of wastewater treatment plant equipment，and it was combined with PFS to portray the uncertainty assessment information. Secondly，the subjective and objective weights were calculated using the stepwise weight assessment ratio analysis (SWARA) method and the maximum deviation method，and the comprehensive weights of the three risk factors were calculated through the game theory combination weights. Thirdly，the multi-objective optimization on basis of ratio analysis (MOORA) method was used for the equipment failure mode risk ranking. Finally，taking Changchun City Z wastewater treatment plant equipment failure risk assessment as an example，the model proposed in this paper was compared with traditional FMEA，Pythagorean fuzzy technique for order preference by similarity to ideal solution (PF-TOPSIS)，and Pythagorean fuzzy VlseKriterijumska Optimizacija I Kompromisno Resenje (PF-VIKOR)，and the feasibility and effectiveness of the model were verified. The results show that the top 3 failure modes of wastewater plant equipment are that the grit extracted by the grit remover contains excessive organic matter，the diaphragm is dislodged or broken，and large foreign objects enter the pump.

Key words

wastewater treatment plant / failure mode and effect analysis (FMEA) / equipment failure / risk assessment / Pythagorean fuzzy set (PFS)

引用本文

刘新, 伍俊楠, 潘殿琦, 张以晨, 张继权, 柯楷. 基于改进FMEA的污水厂设备故障风险评估模型. 中国安全科学学报, 2024 , 34 (8) : 101 -107 . DOI: 10.16265/j.cnki.issn1003-3033.2024.08.1513

Xin LIU, Junnan WU, Dianqi PAN, Yichen ZHANG, Jiquan ZHANG, Kai KE. Equipment failure risk assessment model of wastewater treatment plant based on improved FMEA[J]. China Safety Science Journal, 2024 , 34 (8) : 101 -107 . DOI: 10.16265/j.cnki.issn1003-3033.2024.08.1513

正文

收起

0 引言

收起

污水处理厂(简称污水厂)是现代城市的重要基建，由于污水厂系统复杂，设备较多，一旦出现故障，将引起出水水质不达标，从而影响周边水资源可持续发展。因此，科学准确地评估污水厂设备故障风险，对设备故障风险排序，找到对系统影响最大的故障模式，并及时采取措施，对保障污水厂正常生产运行、促进水资源可持续发展具有重要的现实意义。

故障模式与影响分析(Failure Mode and Effect Analysis，FMEA)法是被广泛用于定义、识别和消除系统、设计过程中已知或潜在的失效、错误等，以防止意外失效的方法^[1]。目前，基于FMEA方法的污水厂设备故障风险评估，取得了一系列研究成果，例如：NIE Ru等^[2]引入多粒度语言表达FMEA团队成员的评估语言，评估了污水厂超临界水氧化系统的故障风险，并使用最优-最差法和最大偏差法求主客观权重。ALIZADEH等^[3]在研究污水厂预处理单元的设备故障风险中，基于模糊逻辑法模糊化风险因子和风险优先数(Risk Priority Number，RPN)。SHI Hua等^[4]提出了一种整合犹豫语言偏好关系和熵权法的新FMEA方法，对污水厂设备故障进行风险评估。KUMARI等^[5]将三角模糊层次分析法融入到优劣解距离法(Technique for Order Preference by Similarity to Ideal Solution，TOPSIS)中，对污水厂常见设备故障进行风险评估。BONAB等^[6]在毕达哥拉斯模糊(Pythagorean Fuzzy，PF)背景下，将逐步权重评估比率分析(Stepwise Weight Assessment Ratio Analysis，SWARA)方法融入到复比例评估法，成功建立了污水厂设备故障风险评估模型。ZHU Jianghong等^[7]基于最大偏差法—偏好顺序结构评估法混合FMEA方法，评估了超临界水氧化系统的故障风险。

综上，相关研究还存在一些不足，一是专家还未很好地解决故障模式评估信息的定量化和不确定性问题；二是权重计算不合理；且以上研究多采用单一赋权法，这样影响评估结果的准确性和客观性。基于此，笔者拟提出一种改进的FMEA污水厂设备故障风险评估模型，并引入毕达哥拉斯模糊集(Pythagorean Fuzzy Set，PFS)表征评估信息，运用组合权重-多目标优化比率分析法(Multi-Objective Optimization on Basis of Ratio Analysis，MOORA)对设备故障模式进行排序，以确定需要优先处理的污水厂设备高风险的故障模式，降低污水厂的系统风险。

1 基于PFS和FMEA的风险评估

收起

1.1 问题描述

判断并评估污水厂设备故障风险，以便及时对风险较大的故障模式制定对策措施，组建一个t位专家的FMEA团队TM_k(k=1，2，…，t)，每个专家TM_k有相应的权重λ_k，且满足

∑ k = 1 t λ k = 1

。FMEA团队负责对q个风险因子

R F j (j = 1，2 ， … ， q)

条件下的m个设备故障模式

F M i (i = 1，2 ， … ， m)

进行风险评估。

1.2 PFS理论

YAGE^[8]提出的PFS在决策信息的模糊性和犹豫性等方面具有较好的优势，更符合实际中的不确定性^[9]。

定义1。设

X = {x 1 ， x 2 ， … ， x n}

为一个非空集合，

μ p : X → [0，1]

和

ν p : X → [0，1]

为 X 到[0，1]区间的映射，则 X 上的一个PFS(P)定义如下：

(1)

P = {< x ， μ p (x) ， ν p (x) > | x ∈ X}

式中μ_p(x)∈[0，1]和ν_p(x)∈[0，1]表示元素x属于P的隶属度和非隶属度，且满足条件：

$0 \leqslant\left(\mu_{p}(x)\right)^{2}+\left(\nu_{p}(x)\right)^{2} \leqslant 1，\forall x \in X$

定义2。元素x属于P的犹豫度定义如下：

(2)

π p (x) = 1 - (μ p (x)) 2 - (ν p (x)) 2

那么，p=(μ_p(x)，ν_p(x))被称为毕达哥拉斯模糊数(Pythagorean Fuzzy Number，PFN)，记作p=(μ_p，ν_p)。

常用的PFN运算规则可以参照文献[10-11]。

定义3^[10-11]。设一个PFN

p = (μ p ， ν p)

，则p的得分函数定义为：

(3)

M (p) = μ p 2 - ν p 2 ， M (p) ∈ [- 1，1]

定义4^[11]。已知2个PFN

p 1 = (μ 1 ， ν 1) 和 p 2 = (μ 2 ， ν 2)

，则定义p₁和p₂之间的毕达哥拉斯模糊距离(Pythagorean Fuzzy Distance，PFD)为：

(4)

d P F D (p 1 ， p 2) = 12 (| μ 12 - μ 22 | + | ν 12 - ν 22 | + | π 12 - π 22 |)

定义5^[12]。令

p i = (μ i ， ν i) (i = 1，2 ， … ， n)

为PFN集合，那么PFN加权平均算子(Pythagorean Fuzzy Weighted Averaging，PFWA)，可定义为：

(5)

P F W A (p 1 ， p 2 ， … ， p n) = 1 - ∏ i = 1 n (1 - μ i 2) η i ， ∏ i = 1 n (μ i) η i

式中

η = (η 1 ， η 2 ， … ， η i)

为p_i对应的权重向量，且满足条件

η i ∈ [0，1]

和

∑ i = 1 n η i = 1

。

1.3 改进FMEA的风险评估模型

步骤1:获取故障模式风险评估信息。专家TM_k用表1中的语言变量来评估故障模式，将语言变量转化PFN，形成决策矩阵。把所有专家评估信息汇总到一个矩阵，形成聚合评估矩阵R:

(6)

R = {μ 11 ， ν 11 ， π 11} … μ 1 j ， ν 1 j ， π 1 j ︙ ︙ μ i 1 ， ν i 1 ， π i 1 … μ i j ， ν i j ， π i j

式中

{μ i j ， ν i j ， π i j}

为在风险因子j下第i个故障模式的PFN。

步骤2:本文采用SWARA方法^[13]计算主观权重。

1) 成员根据重要程度对风险因子进行优先排序，将最重要的风险因子放在第一位，并得到1分，其余的风险因子通过式(3)计算得分值降序排序。

2) 确定风险因子的相应重要性(IM_j)和计算系数(b_j)。

(7)

b j = 1 j = 1 I M j + 1 j > 1

式中b_j表示每个风险因子相对于上一个邻近风险因子的重要性。

3) 计算每个风险因子的初始权重(c_j)。

(8)

c j = 1 j = 1 b j - 1 b j j > 1

4) 计算最终的主观权重。

(9)

ω j s = c j ∑ j = 1 n c j

步骤3:本文采取最大偏差法计算客观权重。假设风险因子的权重向量为ω^o=(

ω 1 o

，

ω 2 o

，…，

ω q o

)。如果风险因子的权重完全未知时，构建一个线性规划模型推导最优权重向量如下：

(10)

m a x V j (ω') = ∑ j = 1 q ∑ i = 1 m V i j (ω') = ∑ j = 1 q ∑ i = 1 m ∑ g = 1 m d P F D (r i j ， r h j) · ω' j s . t . ∑ j = 1 q ω' j = 1 ， ω' j ≥ 0 ， j = 1，2 ， … ， q

式中：

V j (ω')

为所有风险因子条件下故障模式FM_i对其他风险因子的偏差；

V i j (ω')

为对于所有风险因子条件下故障模式FM_i对其他风险因子的偏差；

d P F D (r i j ， r h j)

为2个PFN的距离，可用式(4)计算出来；r_ij为在风险因子j条件下故障模式i的评估信息；

r h j

为在风险因子j条件下故障模式h的评估信息。

通过求解式(10)，可用下式归一化处理最优权重向量：

(11)

ω j o = ∑ i = 1 m ∑ g = 1 m d P F D (r i j ， r h j) ∑ j = 1 q ∑ i = 1 m ∑ g = 1 m d P F D (r i j ， r h j)

式中

ω j o

为风险因子j的客观权重。

步骤4:使用博弈论组合赋权法计算综合权重。将不同权重方法有机结合，获得相对均衡的最优组合权重^[14]。综合权重

ω j

具体的计算步骤可见文献[15]。

步骤5:故障模式排序。在PF环境下，本文使用MOORA方法进行故障模式排序，步骤如下：

1) 构建加权矩阵

R'

。

(12)

R' = R · ω = {μ' 11 ， ν' 11 ， π' 11} … μ' 1 j ， ν' 1 j ， π' 1 j ︙ ︙ μ' i 1 ， ν' i 1 ， π' i 1 … μ' i j ， ν' i j ， π' i j

式中

{μ' i j ， ν' i j ， π' i j}

为在风险因子j下第i个故障模式的加权PFN。

2) 计算收益型指标总和BN_i与成本型指标总和C_i。

收益型指标表示数值越高越好，而成本型指标表示数值越低越好，BN_i与C_i见下式：

(13)

B N i = ∑ i = 1 g (μ' m j ， ν' m j ， π' m j) C i = ∑ i = g + 1 m (μ' m j ， ν' m j ， π' m j)

3) 对BN_i和C_i去模糊化。

(14)

M B N i = (μ B N i) 2 - (ν B N i) 2 M C i = (μ C i) 2 - (ν C i) 2

式中：

M B N i

为收益型指标总和的得分函数；

M C i

为成本型指标总和的得分函数。

4) 计算故障模式总体评分函数My_i。

(15)

M y i = M B N i - M C i

5) 故障模式FM_i排序。根据My_i的大小进行降序排序，My_i越大，风险排序越高；反之，则风险排序越低。

2 设备故障风险评估案例分析

收起

长春市Z污水厂位于吉林省长春市南部，占地面积21.2 hm²。该污水厂处理规模达到25万m³/d，采用一次沉淀、二次沉淀，改良“厌氧-缺氧-好氧”生物脱氮除磷(A₂O)+滤布滤池等主要工艺，主要设备有细格栅、粗格栅、水泵、除砂机、鼓风机、周边刮泥机、紫外线灯等等。为了验证本文所提改进FMEA模型的可行性和有效性，将其应用在该污水厂设备风险评估，以得到故障模式的风险排序，降低污水厂运行风险。

2.1 风险评估过程

由5位专家组成FMEA团队，对污水厂设备进行风险因子严重性S、频率O和可检测性D以及风险因子条件下的设备故障模式评估。团队成员由一位生产副厂长、一位安全管理部门部长、一位生产部门部长以及2位运行班班长组成，根据他们教育背景工作经验等，按照文献[16]计算得出他们的权重为0.232，0.214，0.196，0.179，0.179。团队一共识别出30个设备故障模式，由于篇幅的限制，本文列出风险较高的9个设备故障模式，见表2。

步骤1:故障模式风险评估信息的获取。

专家团队以语言变量给出对风险因子RF_j条件下的FM_i评价信息，见表3。根据表1，将各专家评估信息转化为PFN形成决策矩阵，通过式(5)将所有专家的评估信息汇总到聚合评价矩阵R。

步骤2:计算主观权重。FMEA团队成员采用语言变量的形式评估3个风险因子，结果见表4。根据表1，将表4中的语变量转换为PFN，并根据团队成员的权重，通过式(5)形成PFWA矩阵；然后通过式(7)—式(9)计算主观权重，结果见表5。

步骤3:通过式 (10)计算风险因子的客观权重，结果见表5。

步骤4:综合前2个步骤计算主观和客观权重，通过博弈论组合赋权法计算3个风险因子的综合权重，结果见表5。

步骤5:设备故障模式排序。通过根据式(12)—式(15)计算出每个故障模式的M_yi得分，确定设备故障模式风险顺序为：FM₅> FM₇> FM₃> FM₆> FM₄> FM₁> FM₈> FM₂> FM₉。风险排序最高的FM₅，其次是FM₇ 与FM₃。管理者应充分利用有限资源，针对风险比较大的故障模式制定对应的控制措施。

2.2 灵敏度和比较分析

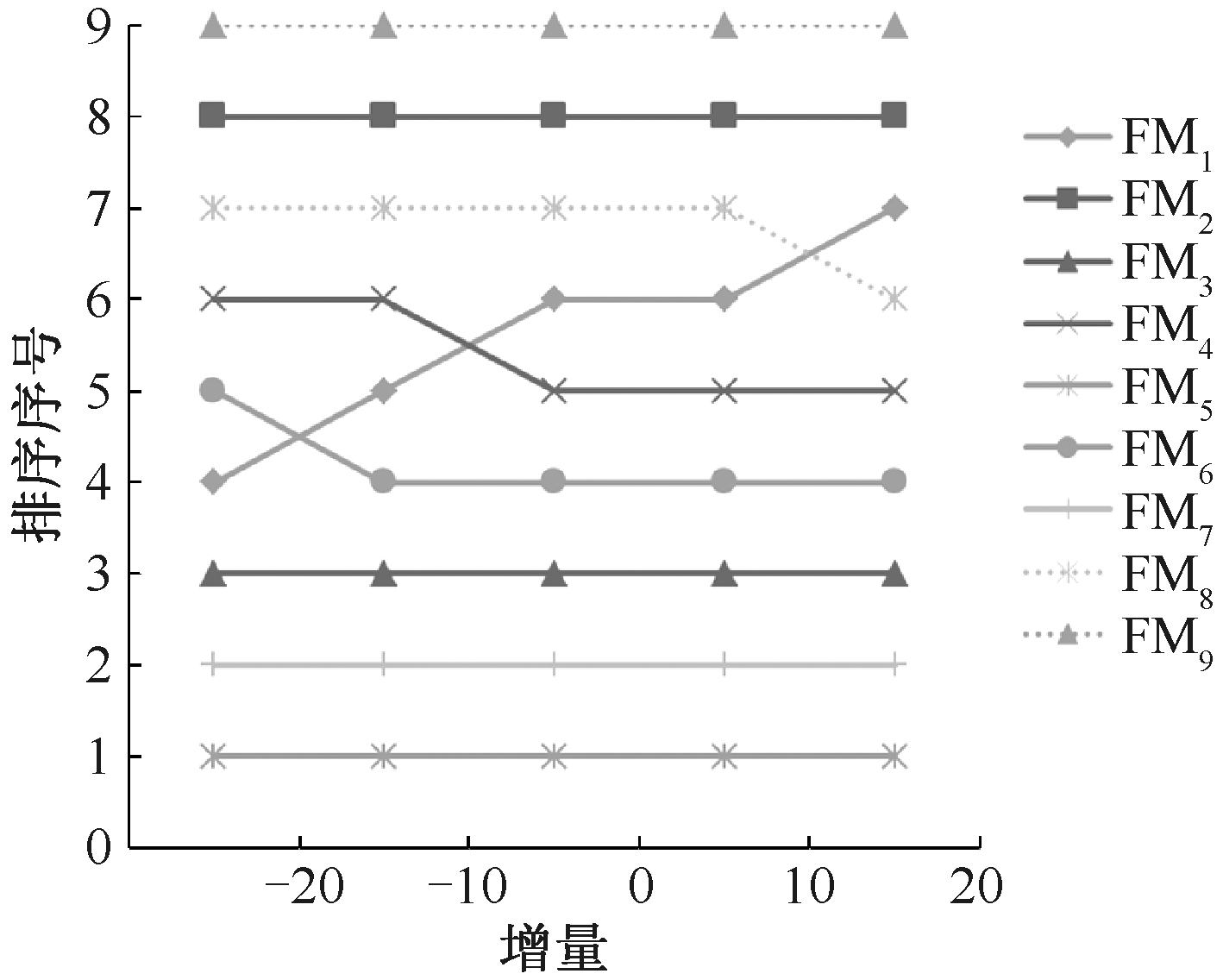

考虑风险因子权重对排序结果的影响，本文采用增量占比变化方法^[17]进行灵敏度分析，结果如图1所示。在所有灵敏度变化方案中，有4个故障模式排名发生了改变，占所有故障模式的44.4%，说明风险因子的权重对故障模式排序结果有重要影响。因此，应根据成员意见和实际情况，合理确定风险因子权重。

为了说明改进FMEA模型的差异性和优越性，将该模型与其他方法(包括传统FMEA，PF-TOPSIS^[10]和PF-VIKOR^[18])进行对比，见表6。从表6可以看出，4种方法给出风险最高设备故障模式是FM₅。在风险最低的设备故障模式中，除了PF-VIKOR法为FM₂，其他方法均为FM₉。除了FM₅和FM₇之外，这4种方法中每种设备故障模式的排序顺序并不完全一致，造成这些差异的主要原因包括以下2个方面：

1) 本文使用PFS克服传统FMEA无法反映评估信息不确定性和模糊性的缺点。

2) PF-TOPSIS和PF-VIKOR方法中的风险因子权重主要由评估者主观分配，而本文模型使用博弈论组合赋权法计算综合权重，使风险因子的权重更加客观合理。

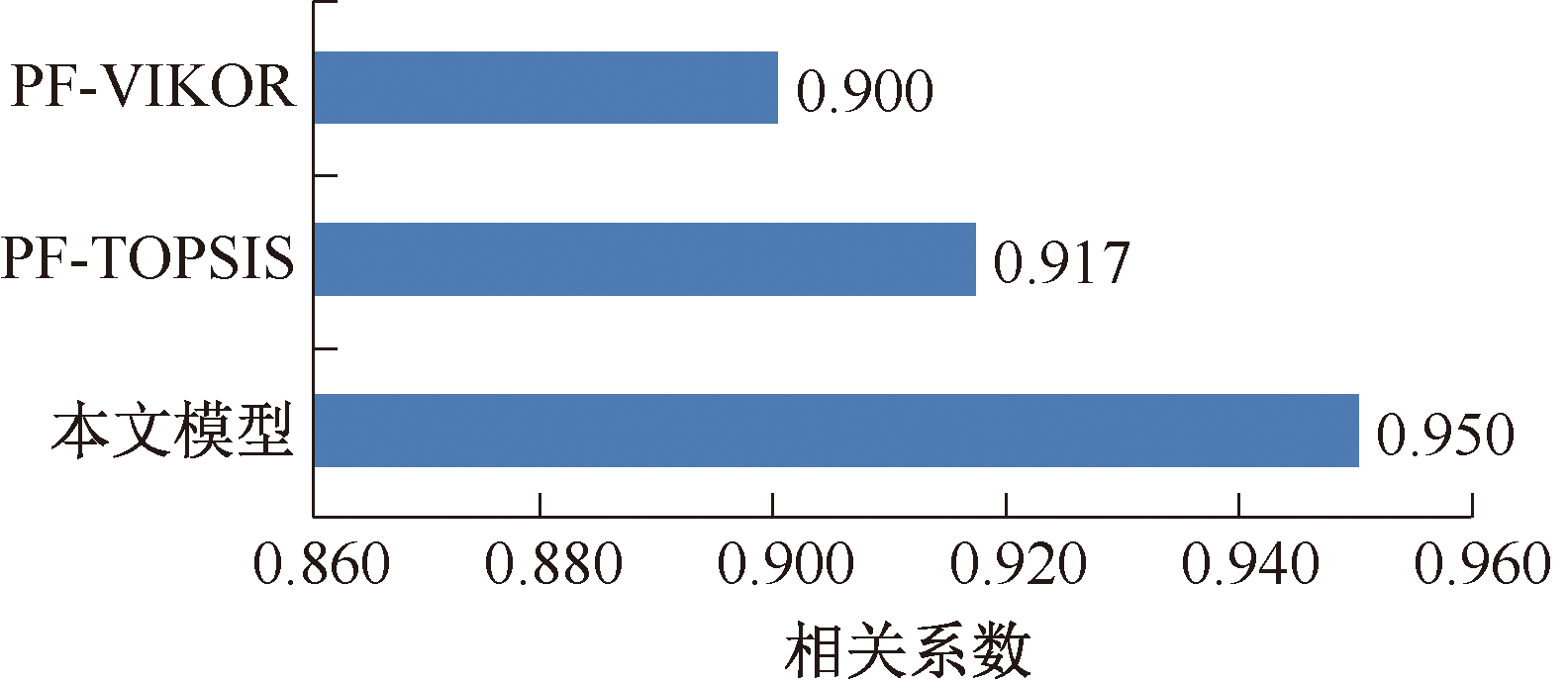

将这3种方法与传统FMEA方法进行相关性^[19]分析，结果如图2所示。PF-VIKOR方法相关系数为0.900，说明与传统FMEA方法结果具有较高的相关性。其次，PF-TOPSIS方法相关系数为0.917，比PF-VIKOR稍微高些。而本文提出模型的相关系数最高，说明提出模型获得的结果跟传统FMEA最相似。因此，所提出模型更能客观地评估污水厂设备故障风险。

3 结论

收起

1) 将PFS语言变量作为专家对污水厂各风险因子和故障模式的评估信息，减少了人为的主观性，并以数值的形式清晰地反映了设备故障模式风险水平，为污水厂设备风险管理提供有效方法。

2) 借助SWARA、最大偏差法和博弈论组合赋权法计算设备故障风险因子主客观权重和综合权重，使权重计算更加均衡。利用MOORA法对故障模式的风险程度进行排序，提高了评估结果的准确性。

3) 结合案例验证本文提出改进FMEA模型是可靠和有效的。随着污水厂设备逐渐升级，设备故障模式日益复杂，故障模式之间可能存在关联性，今后需考虑这种关联性。

基金
