中国安全科学学报

等级	语义值	模糊数
7	非常高	(0.9，1.0，1.0)
6	高	(0.7，0.9，1.0)
5	偏高	(0.5，0.7，0.9)
4	中等	(0.3，0.5，0.7)
3	偏低	(0.1，0.3，0.5)
2	低	(0，0.1，0.3)
1	非常低	(0，0，0.1)

等级	语义值	模糊数
7	非常高	(0.9，1.0，1.0)
6	高	(0.7，0.9，1.0)
5	偏高	(0.5，0.7，0.9)
4	中等	(0.3，0.5，0.7)
3	偏低	(0.1，0.3，0.5)
2	低	(0，0.1，0.3)
1	非常低	(0，0，0.1)

编号	描述
PE₁	雷电击中储罐，防雷设施发挥作用
PE₂	一、二次密封区气体浓度达到爆炸极限，雷击引燃
PE₃	固定灭火系统有效，扑灭密封圈火灾
PE₄	固定灭火系统自启失效，人员介入
PE₅	储罐侧壁被雷电击穿导致原油泄漏
PE₆	储罐存储区出现热源，引燃泄漏原油

编号	描述
PE₁	雷电击中储罐，防雷设施发挥作用
PE₂	一、二次密封区气体浓度达到爆炸极限，雷击引燃
PE₃	固定灭火系统有效，扑灭密封圈火灾
PE₄	固定灭火系统自启失效，人员介入
PE₅	储罐侧壁被雷电击穿导致原油泄漏
PE₆	储罐存储区出现热源，引燃泄漏原油

编号	描述
ES₁	防雷设施完好，无事故发生
ES₂	密封圈发生火灾后及时响应事故终止
ES₃	密封圈火灾烧穿密封圈，引燃原油液面
ES₄	泄漏原油漫延，遇明火发生池火灾
ES₅	原油泄漏

编号	描述
ES₁	防雷设施完好，无事故发生
ES₂	密封圈发生火灾后及时响应事故终止
ES₃	密封圈火灾烧穿密封圈，引燃原油液面
ES₄	泄漏原油漫延，遇明火发生池火灾
ES₅	原油泄漏

编号	模型层级	人为因素	描述
BN₁	组织影响	组织氛围	组织内部的工作氛围，企业文化等
BN₂	组织过程缺陷	组织决策和规则管理存在缺陷
BN₃	不安全监督	操作计划恰当性	操作计划是否合适
BN₄	已知问题的纠正	管理存在未纠正的风险
BN₅	监管违规	监管人员无视制度授权不安全作业
BN₆	不安全行为的前提条件	心理状态	由于心理行为导致工作出错
BN₇	生理状态	能够对安全生产造成影响的生理状况
BN₈	能力局限	承担的任务超出员工能力
BN₉	工作环境	包括生产环境和厂区环境
BN₁₀	不安全行为	技术性失误	基础技能导致的失误
BN₁₁	决策性失误	在面对不确定性时决策出现差错
BN₁₂	感知性失误	个人感知与现实世界存在偏差
BN₁₃	习惯性违规	违反规章制度但被监管人员忽视
BN₁₄	偶然性违规	由于不确定偶然违反规章制度
BN₀	—	人因失误	人为因素导致的失误

编号	模型层级	人为因素	描述
BN₁	组织影响	组织氛围	组织内部的工作氛围，企业文化等
BN₂	组织过程缺陷	组织决策和规则管理存在缺陷
BN₃	不安全监督	操作计划恰当性	操作计划是否合适
BN₄	已知问题的纠正	管理存在未纠正的风险
BN₅	监管违规	监管人员无视制度授权不安全作业
BN₆	不安全行为的前提条件	心理状态	由于心理行为导致工作出错
BN₇	生理状态	能够对安全生产造成影响的生理状况
BN₈	能力局限	承担的任务超出员工能力
BN₉	工作环境	包括生产环境和厂区环境
BN₁₀	不安全行为	技术性失误	基础技能导致的失误
BN₁₁	决策性失误	在面对不确定性时决策出现差错
BN₁₂	感知性失误	个人感知与现实世界存在偏差
BN₁₃	习惯性违规	违反规章制度但被监管人员忽视
BN₁₄	偶然性违规	由于不确定偶然违反规章制度
BN₀	—	人因失误	人为因素导致的失误

存储介质	高度/ m	外直径/m	浮盘直径/m	避雷针高度/ m	罐内液面高度/m	壁厚/ mm
原油	14.4	55	46	20	10	28

存储介质	高度/ m	外直径/m	浮盘直径/m	避雷针高度/ m	罐内液面高度/m	壁厚/ mm
原油	14.4	55	46	20	10	28

编号	事件	排序	ϕ_i	P_i
BE₁	无排风系统	7^th	0.4	0.144
BE₂	排风系统故障	3^rd	0.8	0.289
BE₃	板式弹簧故障	5^th	0.6	0.217
BE₄	靴板故障	10^th	0.1	0.036
BE₅	一次密封防蒸发膜损坏	2^nd	0.9	0.325
BE₆	一次密封紧固连接件故障	8^th	0.3	0.108
BE₇	支撑板故障	6^th	0.5	0.181
BE₈	密封刮板损坏	4^th	0.7	0.253
BE₉	二次密封防蒸发膜损坏	1^st	1	0.361
BE₁₀	二次密封紧固连接件故障	9^th	0.2	0.072

编号	事件	排序	ϕ_i	P_i
BE₁	无排风系统	7^th	0.4	0.144
BE₂	排风系统故障	3^rd	0.8	0.289
BE₃	板式弹簧故障	5^th	0.6	0.217
BE₄	靴板故障	10^th	0.1	0.036
BE₅	一次密封防蒸发膜损坏	2^nd	0.9	0.325
BE₆	一次密封紧固连接件故障	8^th	0.3	0.108
BE₇	支撑板故障	6^th	0.5	0.181
BE₈	密封刮板损坏	4^th	0.7	0.253
BE₉	二次密封防蒸发膜损坏	1^st	1	0.361
BE₁₀	二次密封紧固连接件故障	9^th	0.2	0.072

编号	节点名称	概率
FTA₁	防雷设施失效	0.303
FTA₂	密封圈内气体达爆炸极限	0.103
FTA₃	储罐区热源	0.179

编号	节点名称	概率
FTA₁	防雷设施失效	0.303
FTA₂	密封圈内气体达爆炸极限	0.103
FTA₃	储罐区热源	0.179

节点	注释	状态	专家1	专家2	专家3	均值	解模糊	归一化
BN₃	组织计划恰当性	不良	(0，0.1，0.3)	(0，0.1，0.3)	(0，0.1，0.3)	(0，0.1，0.3)	0.125	0.125
恰当	(0.7，0.9，1.0)	(0.7，0.9，1.0)	(0.7，0.9，1.0)	(0.7，0.9，1)	0.875	0.875
BN₄	已知问题的纠正	没有	(0，0.1，0.3)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.033，0.167，0.367)	0.183	0.183
存在	(0.7，0.9，1.0)	(0.5，0.7，0.9)	(0.7，0.9，1.0)	(0.633，0.833，0.967)	0.817	0.817
BN₅	监管违规	没有	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.7，0.9，1.0)	(0.567，0.767，0.933)	0.758	0.758
存在	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.067，0.233，0.433)	0.242	0.242
BN₉	工作环境	不良	(0，0.1，0.3)	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0.067，0.233，0.433)	0.242	0.242
良好	(0.7，0.9，1.0)	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.567，0.767，0.933)	0.758	0.758

节点	注释	状态	专家1	专家2	专家3	均值	解模糊	归一化
BN₃	组织计划恰当性	不良	(0，0.1，0.3)	(0，0.1，0.3)	(0，0.1，0.3)	(0，0.1，0.3)	0.125	0.125
恰当	(0.7，0.9，1.0)	(0.7，0.9，1.0)	(0.7，0.9，1.0)	(0.7，0.9，1)	0.875	0.875
BN₄	已知问题的纠正	没有	(0，0.1，0.3)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.033，0.167，0.367)	0.183	0.183
存在	(0.7，0.9，1.0)	(0.5，0.7，0.9)	(0.7，0.9，1.0)	(0.633，0.833，0.967)	0.817	0.817
BN₅	监管违规	没有	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.7，0.9，1.0)	(0.567，0.767，0.933)	0.758	0.758
存在	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.067，0.233，0.433)	0.242	0.242
BN₉	工作环境	不良	(0，0.1，0.3)	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0.067，0.233，0.433)	0.242	0.242
良好	(0.7，0.9，1.0)	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.567，0.767，0.933)	0.758	0.758

BN₅ 监管违规	BN₄已知问题的纠正	BN₂组织过程缺陷	专家1	专家2	专家3	均值化	解模糊	归一化
没有	没有	没有	(0，0.1，0.3)	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0.067，0.233，0.433)	0.242	0.242
存在	(0.7，0.9，1)	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.567，0.767，0.933)	0.758	0.758
存在	没有	(0.9，1，1)	(0.9，1，1)	(0.7，0.9，1)	(0.833，0.967，1)	0.942	0.942
存在	(0，0，0.1)	(0，0，0.1)	(0，0.1，0.3)	(0，0.033，0.167)	0.058	0.058
存在	没有	没有	(0，0.1，0.3)	(0，0，0.1)	(0，0.1，0.3)	(0，0.067，0.233)	0.092	0.092
存在	存在	(0.7，0.9，1)	(0.9，1，1)	(0.7，0.9，1)	(0.767，0.933，1)	0.908	0.908
没有	(0.7，0.9，1)	(0.5，0.7，0.9)	(0.7，0.9，1)	(0.633，0.833，0.967)	0.817	0.817
存在	(0，0.1，0.3)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.033，0.167，0.367)	0.183	0.183

BN₅ 监管违规	BN₄已知问题的纠正	BN₂组织过程缺陷	专家1	专家2	专家3	均值化	解模糊	归一化
没有	没有	没有	(0，0.1，0.3)	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0.067，0.233，0.433)	0.242	0.242
存在	(0.7，0.9，1)	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.567，0.767，0.933)	0.758	0.758
存在	没有	(0.9，1，1)	(0.9，1，1)	(0.7，0.9，1)	(0.833，0.967，1)	0.942	0.942
存在	(0，0，0.1)	(0，0，0.1)	(0，0.1，0.3)	(0，0.033，0.167)	0.058	0.058
存在	没有	没有	(0，0.1，0.3)	(0，0，0.1)	(0，0.1，0.3)	(0，0.067，0.233)	0.092	0.092
存在	存在	(0.7，0.9，1)	(0.9，1，1)	(0.7，0.9，1)	(0.767，0.933，1)	0.908	0.908
没有	(0.7，0.9，1)	(0.5，0.7，0.9)	(0.7，0.9，1)	(0.633，0.833，0.967)	0.817	0.817
存在	(0，0.1，0.3)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.033，0.167，0.367)	0.183	0.183

灭火系统类型	失效概率
固定式泡沫边缘密封灭火系统	8.1×10^-3
惰性气体覆盖系统	5.0×10^-3
自动边缘密封灭火系统	2.4×10^-3

灭火系统类型	失效概率
固定式泡沫边缘密封灭火系统	8.1×10^-3
惰性气体覆盖系统	5.0×10^-3
自动边缘密封灭火系统	2.4×10^-3

节点	IE₁	IE₂	PE₃	PE₅
概率	7.2×10^-3	5.8×10^-3	9.9×10^-1	9.2×10^-2

节点	IE₁	IE₂	PE₃	PE₅
概率	7.2×10^-3	5.8×10^-3	9.9×10^-1	9.2×10^-2

序号	事件链	概率
1	IE₁→PE₁(1)→ES₁	5.0×10^-3
2	IE₁→PE₁(0)→PE₂(1)→PE₃(1)→ES₂	2.2×10^-4
3	IE₁→PE₁(0)→PE₂(1)→PE₃(0)→ PE₄(1)→ES₂	1.7×10^-6
4	IE₁→PE₁(0)→PE₂(1)→PE₃(0)→ PE₄(0)→ES₃	7.3×10^-8
5	IE₂→PE₁(1)→ES₁	4.0×10^-3
6	IE₂→PE₁(0)→PE₅(1)→PE₆(1)→ES₄	2.9×10^-5
7	IE₂→PE₁(0)→PE₅(1)→PE₆(0)→ES₅	1.3×10^-4

序号	事件链	概率
1	IE₁→PE₁(1)→ES₁	5.0×10^-3
2	IE₁→PE₁(0)→PE₂(1)→PE₃(1)→ES₂	2.2×10^-4
3	IE₁→PE₁(0)→PE₂(1)→PE₃(0)→ PE₄(1)→ES₂	1.7×10^-6
4	IE₁→PE₁(0)→PE₂(1)→PE₃(0)→ PE₄(0)→ES₃	7.3×10^-8
5	IE₂→PE₁(1)→ES₁	4.0×10^-3
6	IE₂→PE₁(0)→PE₅(1)→PE₆(1)→ES₄	2.9×10^-5
7	IE₂→PE₁(0)→PE₅(1)→PE₆(0)→ES₅	1.3×10^-4

基于混合因果逻辑的化工园区雷击储罐风险评估

PDF下载

杨震 ¹^,² , 梁峻铭 ¹ , 郭梨 ¹ , 董晓斌 ³

中国安全科学学报 | 公共安全 2024,34(9): 174-182

收起

中国安全科学学报 | 公共安全 2024, 34(9): 174-182

基于混合因果逻辑的化工园区雷击储罐风险评估

全屏

杨震¹^,², 梁峻铭¹, 郭梨¹, 董晓斌³

作者信息

¹ 西安建筑科技大学资源工程学院，陕西西安 710055

² 西安市智慧工业感知计算与决策重点实验室，陕西西安 710055

³ 中国矿业大学安全工程学院，江苏徐州 221116

杨震 (1984—)，男，湖北武汉人，博士，副教授，主要从事安全系统工程、可靠性工程与系统安全、AI与安全信息处理等方面的研究。E-mail：yangzhen@xauat.edu.cn。

Risk assessment of chemical industrial park storage tanks struck by lightning based on hybrid causal logic methodology

Zhen YANG¹^,², Junming LIANG¹, Li GUO¹, Xiaobin DONG³

Affiliations

¹ School of Resources Engineering，Xi'an University of Architecture and Technology，Xi'an Shaanxi 710055，China

² Xi'an Key Laboratory of Perceptual Computing and Decision-making in Intelligent Industry，Xi'an Shaanxi 710055，China

³ School of Safety Engineering，China University of Mining and Technology，Xuzhou Jiangsu 221116，China

出版时间: 2024-09-28 doi: 10.16265/j.cnki.issn1003-3033.2024.09.0090

文章导航

摘要

收起

沿海化工园区的雷击事故时有发生，对园区生产安全构成严重威胁。为评估化工园区雷击储罐引发的Natech事故，提出一种基于混合因果逻辑(HCL)的风险评估方法。首先，采用事件序列图(ESD)和故障树分析法(FTA)，定性分析雷击储罐导致Natech事故的演化路径，为阻断事故传递过程提供可视化基础；其次，采用贝叶斯网络(BN)定量解算人因失误概率，评估雷击储罐事故的混合因果关系；最后，采用混合因果逻辑方法，实现可视化解构雷击储罐Natech事故的复杂性和不确定性。研究结果表明：决策失误是人因失误模型的首要风险源；组织氛围、心理状态、工作环境不佳及监管不力是导致人因失误频繁的主要因素；防雷设施有效性缺失是雷击储罐事故链的诱因；降低风险场景的严重性需要重点加强对全液面火灾和池火灾的管控。

关键词

混合因果逻辑(HCL) / 化工园区 / 雷击储罐 / 风险评估 / 贝叶斯网络(BN) / 事件序列图(ESD)

Abstract

收起

Coastal chemical industrial parks have frequently experienced lightning strikes，which seriously threaten production safety. A risk assessment method based on HCL methodology was proposed to assess Natech (Natural-technological) accidents triggered by lightning strikes on storage tanks in these parks. Firstly，ESD and Fault Tree Analysis(FTA) were employed to qualitatively analyze the evolution paths of Natech accidents caused by lightning strikes on storage tanks，providing a visual foundation for blocking the accident transmission process. Secondly，BN were used to quantitatively calculate human error probabilities and assess the hybrid causal relationships of lightning-induced storage tank accidents. Finally，HCl methodology was applied to visually deconstruct the complexity and uncertainty of Natech accidents caused by lightning strikes on storage tanks. The research results indicate that decision-making error is the primary risk source in the human error model. Organizational atmosphere，psychological state，poor working environment and inadequate supervision are identified as the main factors leading to frequent human errors. The lack of effectiveness of lightning protection facilities is recognized as the trigger in the accident chain of lightning strikes on storage tanks. To reduce the severity of risk scenarios，emphasis needs to be placed on strengthening the control of full-surface fires and pool fires.

Key words

hybrid causal logic (HCL) / chemical park / lightning strike on storage tank / risk assessment / Bayesian network (BN) / event sequence diagram (ESD)

引用本文

杨震, 梁峻铭, 郭梨, 董晓斌. 基于混合因果逻辑的化工园区雷击储罐风险评估. 中国安全科学学报, 2024 , 34 (9) : 174 -182 . DOI: 10.16265/j.cnki.issn1003-3033.2024.09.0090

Zhen YANG, Junming LIANG, Li GUO, Xiaobin DONG. Risk assessment of chemical industrial park storage tanks struck by lightning based on hybrid causal logic methodology[J]. China Safety Science Journal, 2024 , 34 (9) : 174 -182 . DOI: 10.16265/j.cnki.issn1003-3033.2024.09.0090

正文

收起

0 引言

收起

自然-技术(Natural-Technological，Natech)事故是指由自然灾害引起，并导致加工或储存化学物质的工业设施释放危险物质的技术事故^[1]。引发Natech事故的自然灾害包括洪水、地震、火山爆发、海啸、雷电等^[2]。通过调查工业事故数据库，发现雷击是各类化工园区储罐Natech事故的主要诱因之一^[3]。因此，构建化工园区雷击储罐风险定性和定量分析相结合的评估模型，对深入研究该类事故发展机制，实现风险评估和改进现有管理策略具有重要意义。

以往对化工园区雷击储罐事故的研究主要侧重遭受雷击后设备的脆弱性分析和化工园区雷击事故的风险评估。2013年，NECCI等^[4]应用蒙特卡罗法，确定了设备的期望雷击频率和设备损坏概率。次年，NECCI^[5]提出一种用于识别和计算雷击对不同类别常压储罐影响结果的条件概率方法，为雷击事故设备脆弱性分析提供了技术支持。在化工园区风险评估模型研究方面，贝叶斯网络(Bayesian Network，BN)应用较为广泛。YANG Yunfeng^[6]基于化学罐区雷电触发多米诺效应，采用BN模型辨识出最易受影响的设备。CHENG Yulong等^[7]基于贝叶斯网络，构建了Natech事故风险评估模型，评估了雷电诱发衍生事件风险程度。上述研究大多聚焦于雷击事故后化工园区设备损坏的风险程度，而对于事故推演和因果推理等方面的研究相对有限，不利于风险事故全流程的预防决策。

据此，选取化工园区储罐雷击事故场景为研究对象，从情景推演角度出发，综合考虑雷击情景下化工园区储罐的脆弱性，构建雷击储罐混合因果逻辑(Hybrid Causal Logic，HCL)模型，进而分析事故的演化特性，探究斩断次生灾害传播链条的方法，以期优化应急资源部署策略。

1 基于HCL的风险评估模型概述

收起

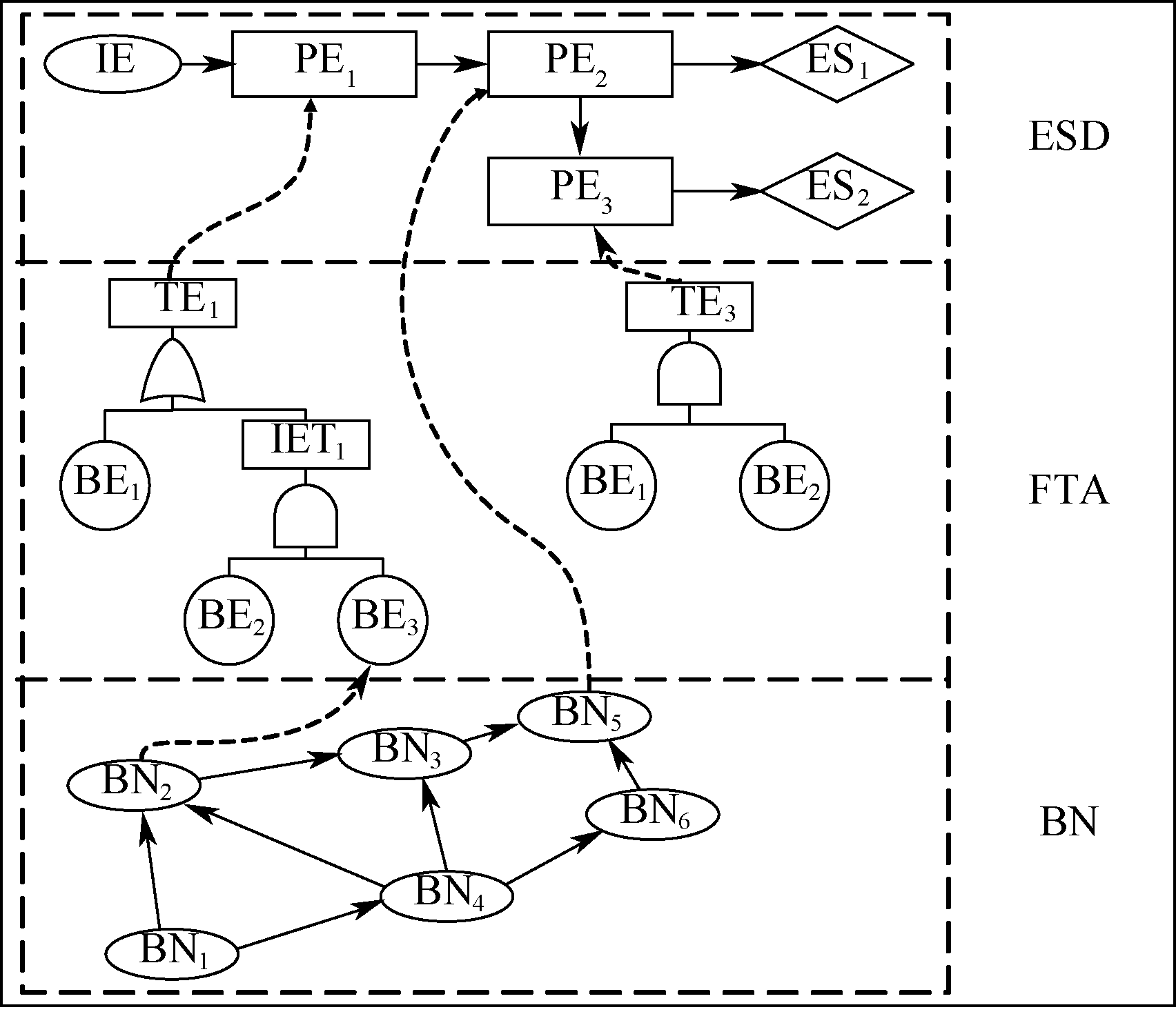

基于HCl模型构建化工园区雷击储罐风险分析模型，HCL可为因果关系的识别提供一种工具，主要由3种方法构成^[8]，包括事件序列图(Event Sequence Diagram，ESD)、故障树分析(Fault Tree Analysis，FTA)以及BN模型，如图1所示。其中，ESD作为一种风险识别的经典图形方法，旨在表征特定场景后果的严重性^[9⇓-11]。

ESD从初始事件(Initiating Event，IE)开始，识别IE是发展ESD的第一步。系统在确定IE之后的响应称为ESD中的关键事件(Pivotal Event，PE)。ESD中的最后一个事件称为结果事件(End States，ES)，往往是事故或者状态，作为ESD的结束^[10]。FTA表示导致事故的各因素之间逻辑关系，由逻辑门、基本事件(Basic Event，BE)、中间事件(Intermediate Event，IET)和顶事件(Top Event，TE)组成^[12]。BN基于概率论，由节点及连接节点的有向边构成。节点之间依赖关系的类型和强度用条件概率来表征^[13]。BN节点概率采用模糊数模型，具体语言变量与模糊数对应关系见表1^[14]。

2 风险评估模型框架

收起

2.1 雷击储罐事故情景构建

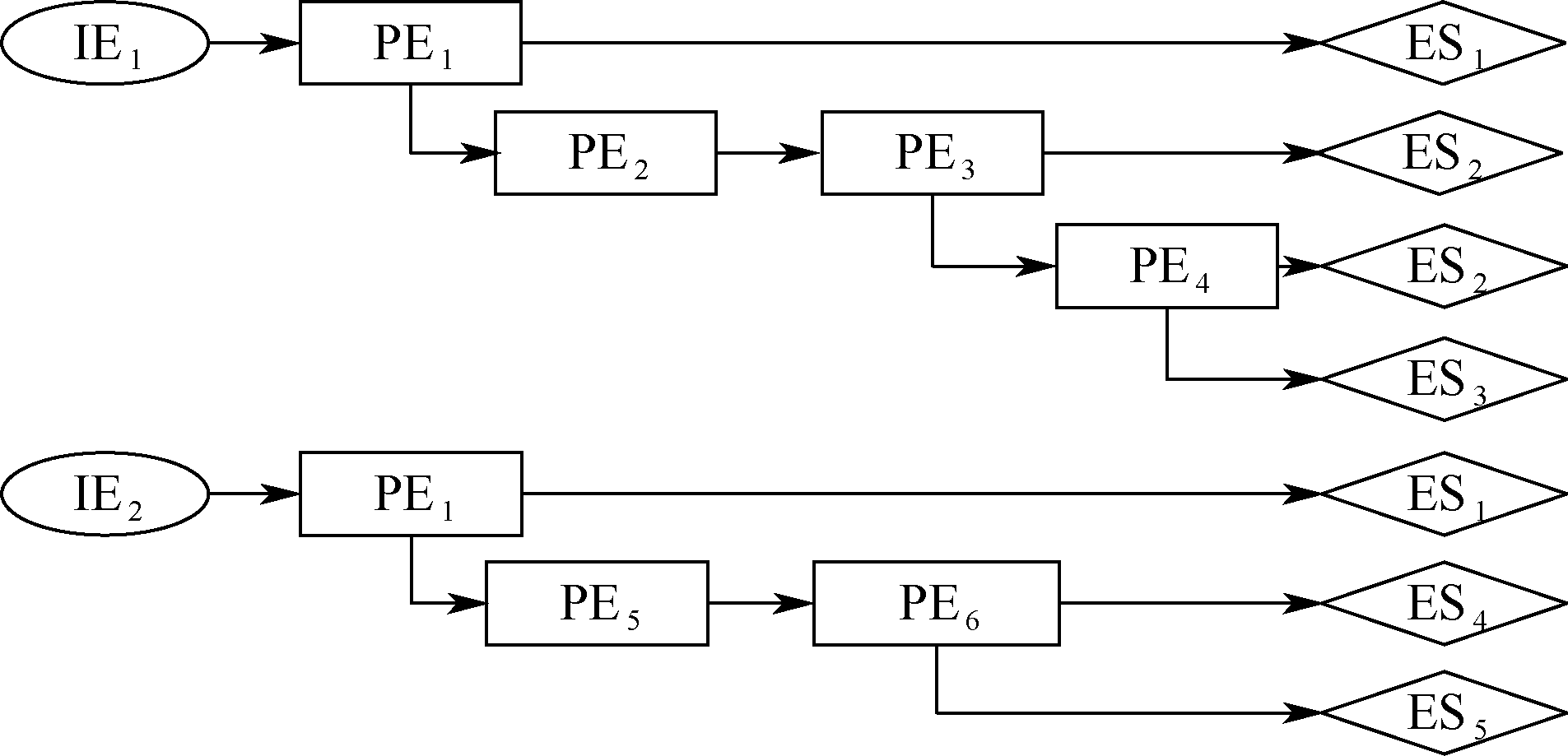

雷击储罐事故场景以雷暴天气下雷击中外浮顶储罐顶部(IE₁)和雷击中外浮顶储罐侧壁(IE₂)展开，随后依次引入PE和ES，分别见表2和表3，最终构建雷击储罐事件ESD，如图2所示。

2.2 雷击储罐事故情景致因分析

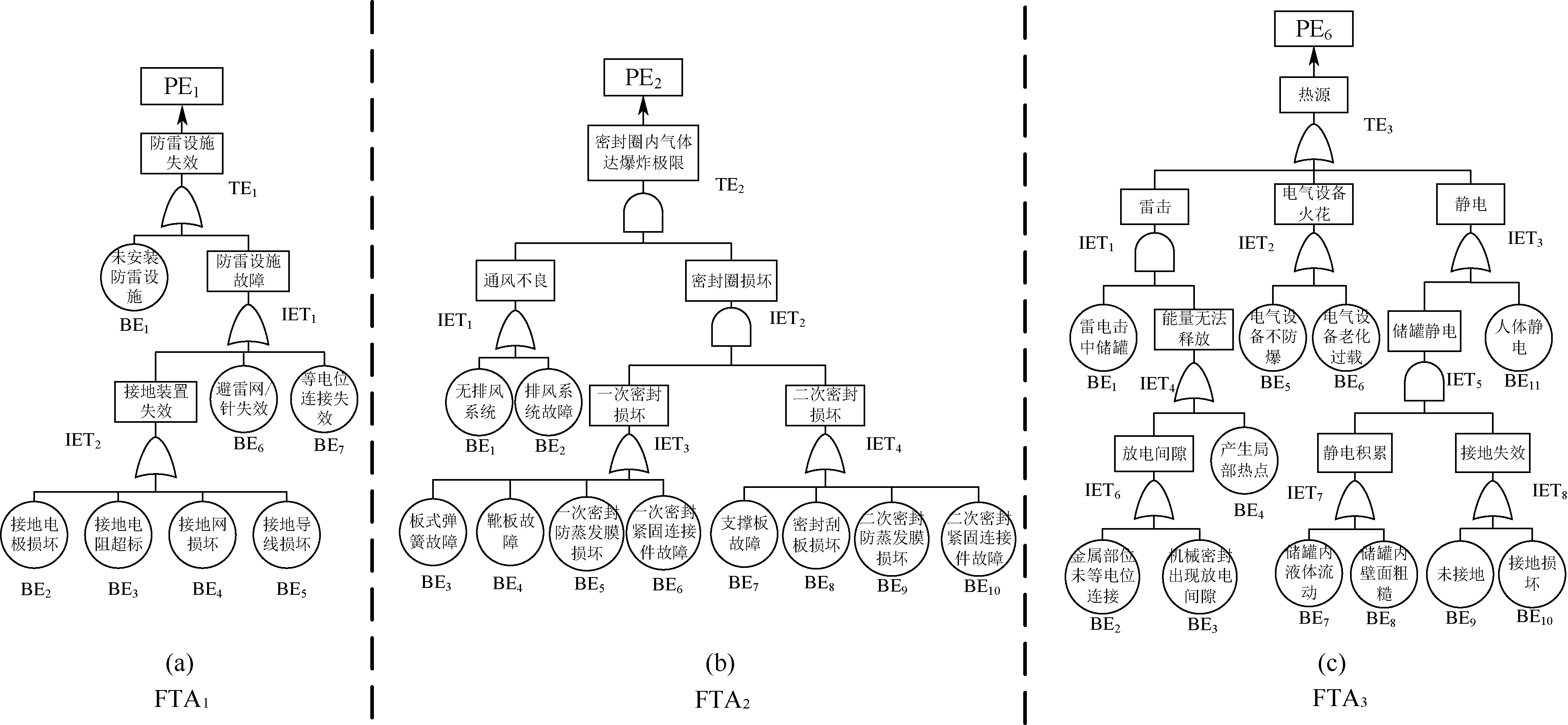

在ESD诸多关键事件中，PE₁、PE₂和PE₆等 3个事件的发生基于一系列可预测且可控的客观条件。在处理这些事件时，FTA展现出其显著的优势。

对于PE₁，防雷设施失效通常分为未安装防雷设施和已安装防雷设施失效2种情况，针对后者通常可以从接地装置失效、避雷网/针失效和等电位连接失效3方面构建FTA₁，如图3a所示。对于PE₂，多数大型储油罐采用外浮顶结构，为保证浮盘的灵活性并防止油气泄漏，浮盘与罐体之间需要安装密封装置防止外部空气进入储罐，同时防止储罐内的气体逸出。参考程玉龙^[15]对密封结构的研究，选取基本事件构建FTA₂，如图3b所示。对于PE₆，储罐区产生火源主要涉及3种情况：雷击火花、电气设备火花与储罐的静电火花。其中，雷击火花主要是雷电击中储罐后导致储罐局部产生热点。电气设备火花主要是由于储罐区的电气设备老化过载或者电气设备维护使用不当而产生热点。静电火花通常来自储罐自身的静电积聚以及人体静电而产生热点。据此构建FTA₃，如图3c所示。

采用排序质心法(Rank-Order Centroid method，ROC)为FTA基本事件概率赋值，具体计算过程可以参考前人研究^[16]。

2.3 雷击储罐人因失误模型分析

2.3.1 贝叶斯节点选取

参考人为因素分析和分类模型(Human Factors Analysis and Classification System，HFACS)^[17]选择PE₄节点，据化工园区事故统计数据^[15，18-19]及化工园区储罐实际管理情况，结合雷击储罐事故特征和情景推演结果，得出化工园区HFACS模型，见表4。

2.3.2 贝叶斯结构建模

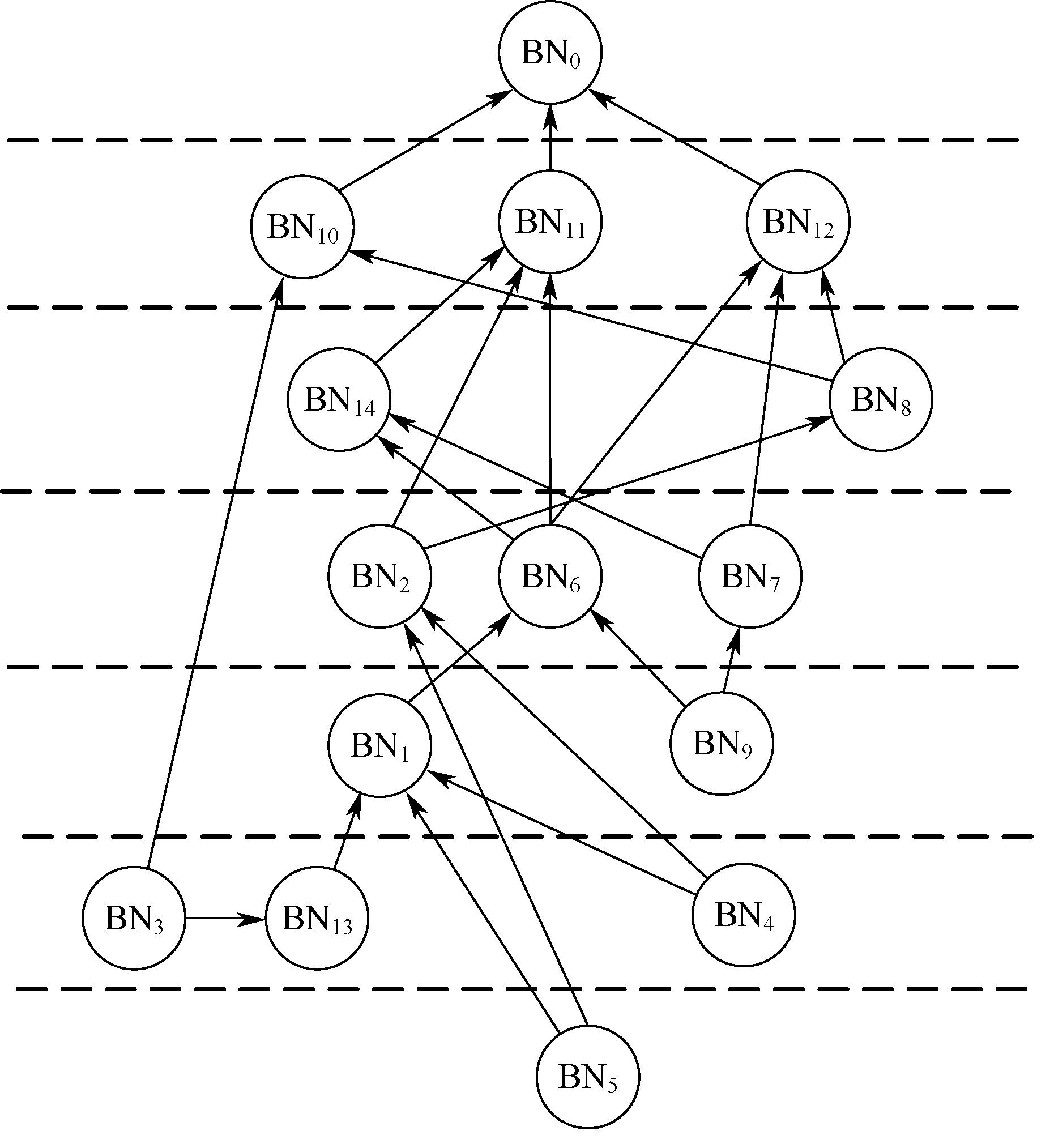

采用解释结构模型(Interpretative Structure Modeling，ISM)构建BN网络，通过专家经验判断节点之间关系的强弱，生成邻接矩阵B，作为ISM的输入，计算B，得到可达矩阵M。M可划分为可达集合R(S_i)与先行集合Q (S_i)，其中，S_i代表M第i个要素。当R (S_i) = [R (S_i) ∩ Q (S_i)]时，则S_i代表的事件被划分为第一层。此时删除M中S_i所在行和列，并以此法计算第二层事件，最终确定后续所有事件的层级划分，分层有向图结果如图4所示。其中，圆圈代表节点，箭头代表节点间的关系，从箭头发出端到指向端代表影响和被影响节点。

3 雷击储罐风险评估案例研究

收起

案例选取沿海某化工园区，该园区有多座固定顶常压柴油储罐、外浮顶常压原油储罐、液化石油气储罐、液化天然气储罐和液氧储罐。其中，外浮顶常压原油储罐型号见表5。

3.1 FTA量化分析

采用ROC定量计算FTA₁、FTA₂和FTA₃各基本事件发生概率，以FTA₂密封圈内气体到爆炸极限为例说明ROC的计算过程，FTA基本事件概率计算过程见表6，其中，

ϕ i

表示基本事件分配似然度，P_i为第i个事件发生的概率。最终FTA顶上事件概率见表7。

3.2 BN定量分析

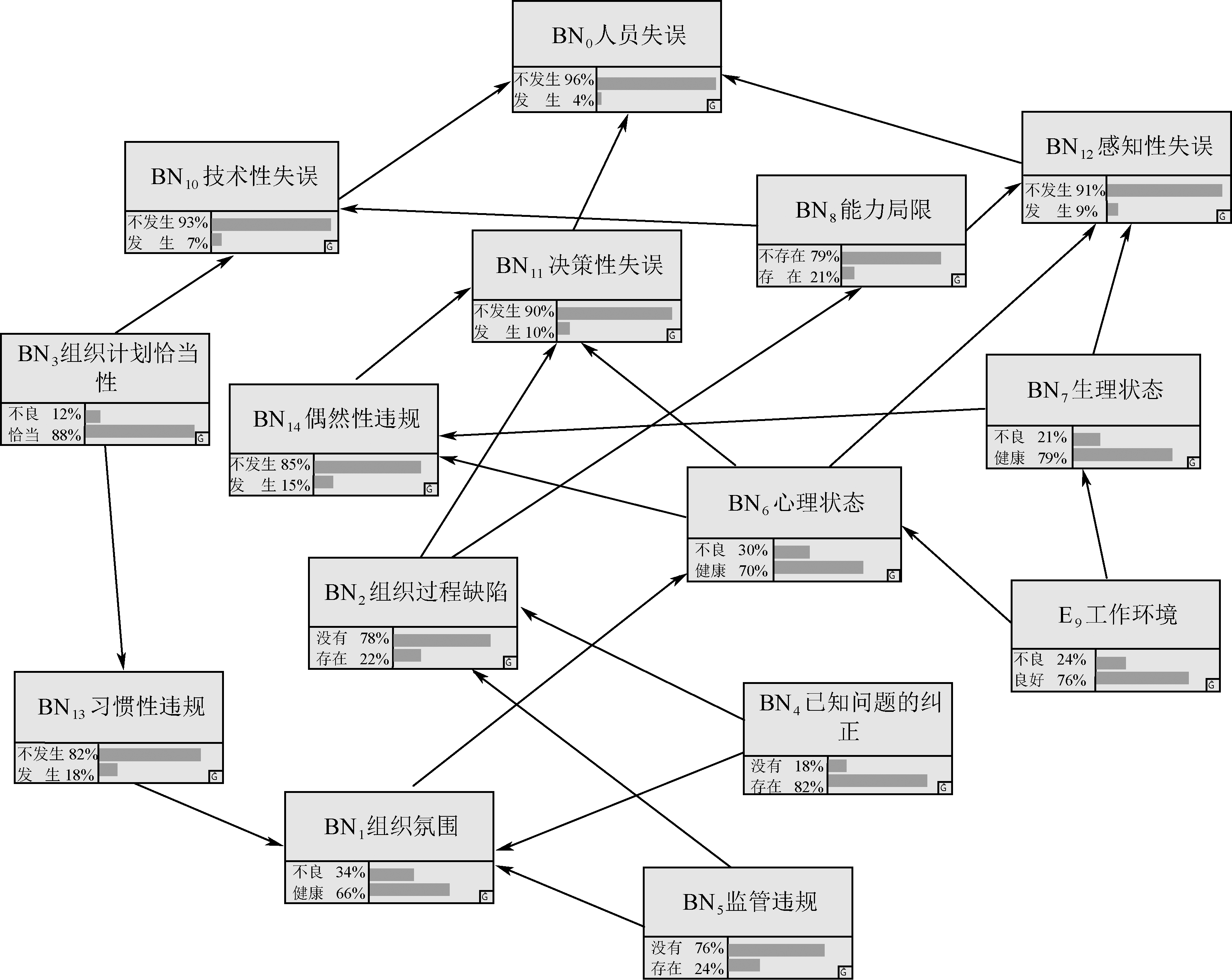

采用模糊数形式表示人因失误模型根节点的先验概率和中间节点的条件概率。BN根节点的先验概率通过模糊数进行概率整合，根节点先验概率见表8。采用模糊数模型对各节点的条件概率进行输入，以BN₂节点(组织过程缺陷)为例，条件概率计算见表9。将根节点先验概率和中间节点的条件概率输入GeNie4.0(BN模拟软件)建立化工园区人因失误BN模型，如图5所示。

3.3 其他事件节点量化分析

1) 雷电击中外浮顶储罐的概率。雷电击中外浮顶储罐概率^[20]计算过程如下：

(1)

P L = n g A c

(2)

n g = 0.024 T d 1.29

(3)

A c = π r c m + D 2

(4)

r c m = 50.07 + 1.89 H - 2.33 × 10 - 2 H 2

式中：P_L为雷电击中储罐的发生概率；n_g为地面雷电密度，1/(km²·year);A_c为雷电捕获面积，m²;T_d为该地区的年雷暴小时数，h/year;D为储罐的外径，m;r_cm为地面平均吸引半径，m;H为储罐高度，m。

2) 雷击中储罐外浮顶的条件概率。雷击中储罐外浮顶条件概率^[20]计算过程如下：

(5)

P T = D 1 / 2 - r f D 1 / 2 2

(6)

r f = H T (60 - H T) - h f (60 - h f)

式中：P_T为雷电集中储罐顶部的概率；D₁为储罐外浮顶直径，m;r_f为储罐外浮顶水平方向上受到防护的最大半径，m;H_T为避雷针高度，m;h_f为罐内液面高度，m。

最终获得雷电击中外浮顶的概率如下：

(7)

P I E 1 = P L P T

3) 固定式灭火系统有效概率。外浮顶储罐固定灭火系统作为一种重要的安全设施，用于保护外浮顶储罐免受火灾的威胁。其中，灭火系统失效概率参照文献[21]，取

P P E 3

= 1-8.1⊆10^-3= 0.992，见表10。

4) 雷电击穿储罐并发生泄漏的概率。当雷电击中储罐并击穿罐壁时，会导致罐内物质与外界环境直接接触，从而可能引发泄漏事故。雷电的高能量和瞬时性使得其对罐壁的破坏具有极大的不确定性和难以预测性。当雷电击穿罐壁，发生泄漏事故的概率^[20]如下：

(8)

P P E 5 = P d S L S t o t

(9)

l n (P d) = 0.894 4 - 0.908 l n t

式中：P_d为雷电击穿概率；S_L为暴露在雷电冲击下容器总表面中与介质接触的面积，m²;S_tot为暴露在雷击下的容器总表面积，m²;t为储罐壁厚，m(取对数时无量纲化)。

最终计算获得该案例雷击击中外浮顶常压储罐的概率为0.013，其他事件节点发生概率见表11。

3.4 结果分析

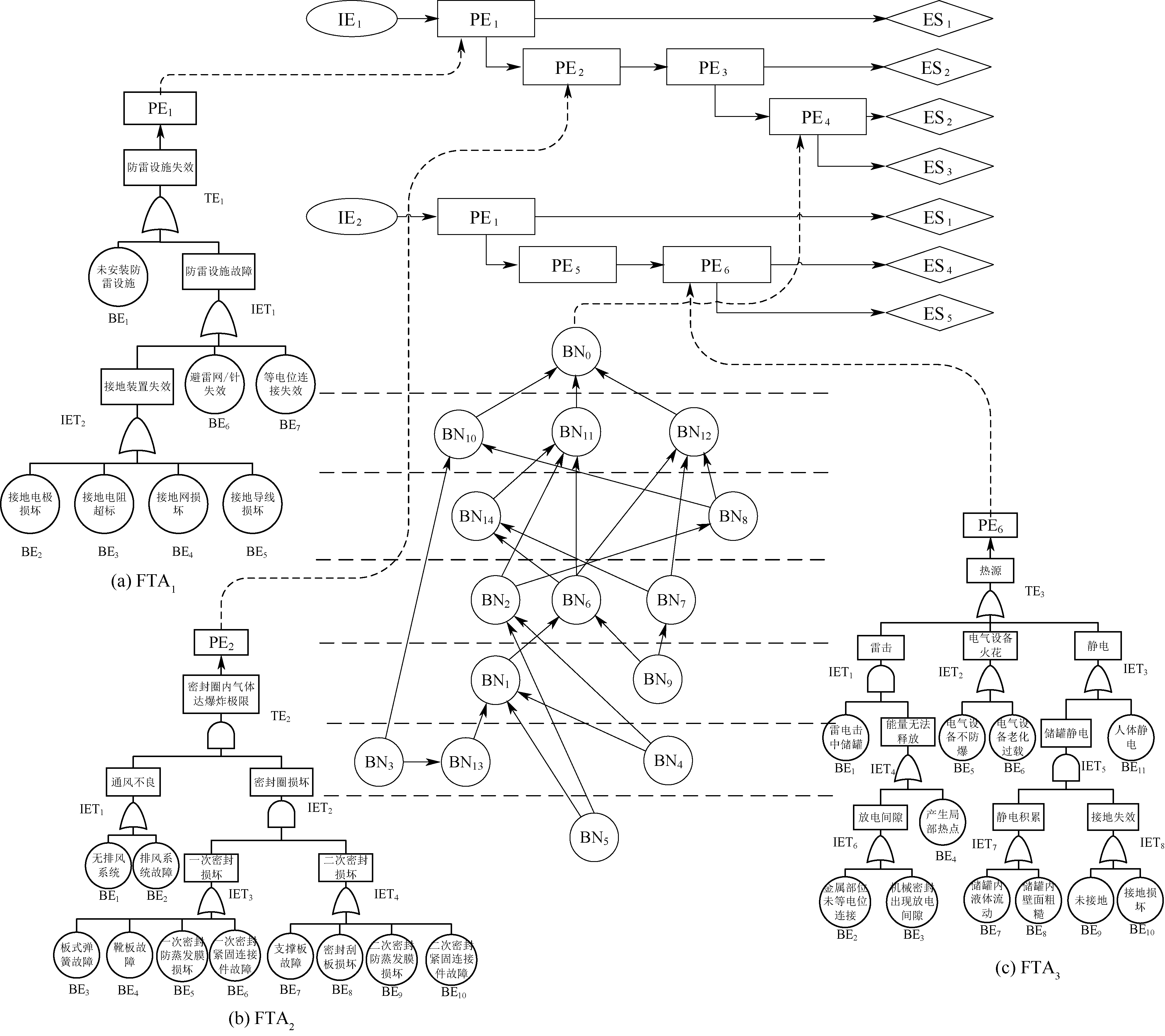

通过融合ESD、FTA和模糊BN的特点，构建HCL风险评价模型，如图6所示。随后全面评估雷击引发的化工园区储罐的风险情景，并确定各事件链的发生概率，见表12。

根据化工园区雷击储罐事故混合因果模型分析，共得出7条事件链。其中，防雷设施的有效性达到0.697，ESD各事件链揭示了防雷设施状态与事故发生存在联系。有效的防雷措施可以降低事故发生的风险，不足或失效的防雷设施则可能成为事故链的触发点。

固定灭火系统的有效概率为0.992，其高效运行是防止火灾蔓延的关键。在极端雷电环境下，灭火系统的电子元件有因雷击失效而无法自启动的可能性，因此增加了人为干预的必要性。人因失误概率为0.04，如果人员因失误未能及时介入，密封圈火灾可能升级为全液面火灾，尽管全液面火灾事件链发生可能性最低为7.3×10^-8，但后果在诸多事故中最为严重。

最后，储罐泄漏的风险相对较低，为1.3 × 10^-4。这反映在常规运行和维护条件下，储罐能够保持较高的安全性能，进而有效降低了泄漏事故发生的可能性。如果罐区出现不可控的热源引燃泄漏原油，泄漏演变成池火并可能进一步扩大事故后果。尽管这种情况的发生概率较低(2.9 × 10^-5)，但也不容忽视。

4 结论

收起

1) 基于ISM和HFACS优化BN模型，发现决策性失误发生概率最高，组织氛围、心理状态工作环境和监管违规是人因失误模型中发生频率较高的因素。

2) 防雷设施有效性在事件序列图中出现频率最高，其失效是诱发后续事故的关键。全液面火灾发生概率最低，其次是池火灾，两者是雷击储罐事故最为严重的风险场景。

3) 雷击储罐混合风险评估模型能够实现多灾种事件链分析，有助于快速理解雷击储罐事故风险状况和演化路径，为决策者提供直观的风险可视化工具。

基金

收起

国家自然科学基金面上项目(51974223)
陕西省杰出青年基金资助(2020JC-44)
陕西省自然科学基金面上项目(2022JM-274)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

SHOWALTER

P S

, MYERS

M F

. Natural disasters in the United States as release agents of oil, chemicals, or radiological materials between 1980—1989: analysis and recommendations[J]. Risk Analysis, 1994, 14(2): 169-182.

[2]

杨运锋. 典型自然灾害诱发的化工园区多米诺效应事故链路概率预测与风险防控[D]. 广州: 华南理工大学, 2021.

YANG

Yunfeng

. Risk prevention and control and probabilistic prediction for accidental chains of domino effects triggered by typical natural disasters in chemical industrial parks[D]. Guangzhou: South China University of Technology, 2021.

[3]

RASMUSSEN

. Natural events and accidents with hazardous materials[J]. Journal of Hazardous Materials, 1995, 40(1): 43-54.

[4]

NECCI

, ANTONIONI

, COZZANI

, et al. A model for process equipment damage probability assessment due to lightning[J]. Reliability Engineering and System Safety, 2013, 115: 91-99.

[5]

NECCI

, ARGENTI

, LANDUCCI

, et al. Accident scenarios triggered by lightning strike on atmospheric storage tanks[J]. Reliability Engineering and System Safety, 2014, 127: 30-46.

[6]

YANG

Yunfeng

, CHEN

Guohua

, CHEN

Peizhu

. The probability prediction method of domino effect triggered by lightning in chemical tank farm[J]. Process Safety and Environmental Protection, 2018, 116: 106-114.

[7]

CHENG

Yulong

, LUO

Yun

. Analysis of Natech risk induced by lightning strikes in floating roof tanks based on the Bayesian network model[J]. Process Safety Progress, 2021, 40(1): 1-8.

[8]

ZHANG

, HAN

Zhepeng

, ZHANG

Kai

, et al. Use of hybrid causal logic method for preliminary hazard analysis of maritime autonomous surface ships[J]. Journal of Marine Science and Engineering, 2022, 10(6): 1-26.

[9]

张锴. 基于混合因果逻辑的自主货物运输船舶风险辨识研究[D]. 武汉: 武汉理工大学, 2020.

ZHANG

Kai

. Study on risk identification of maritime autonomous surface ship based on hybrid causal logic methodology[D]. Wuhan: Wuhan University of Technology, 2020.

[10]

Sheng

, KIM

. Hybrid causal logic model for estimating the probability of an icebreaker-ship collision in an ice channel during an escort operation along the Northeast Passage[J]. Ocean Engineering, 2023, 284: 1-16.

[11]

THOMAS

, GROTH

K M

. Toward a hybrid causal framework for autonomous vehicle safety analysis[J]. Journal of Risk and Reliability, 2023, 237(2): 367-388.

[12]

张冰鉴, 苏秦, 刘海龙. 基于FTA-BN的云ERP不安全事件的人因失误分析[J]. 中国安全科学学报, 2023, 33(2): 38-47.

ZHANG

Bingjian

, SU

Qin

, LIU

Hailong

. Human error analysis for unsafe events of cloud ERP based on FTA-BN[J]. China Safety Science Journal, 2023, 33(2): 38-47.

[13]

寇兴怡, 帅斌, 黄文成. 基于贝叶斯网络的高速动车组运营故障分析[J]. 中国安全生产科学技术, 2020, 16(4): 63-69.

KOU

Xingyi

, SHUAI

Bin

, HUANG

Wencheng

. Analysis on operation fault of high-speed EMU based on Bayesian network[J]. Journal of Safety Science and Technology, 2020, 16(4): 63-69.

[14]

姚诗忆. 基于模糊贝叶斯网络的综合交通枢纽地铁车站安全风险评价研究[D]. 广州: 华南理工大学, 2022.

YAO

Shiyi

. Research on Safety risk assessment of metro station in integrated transportation hub based on fuzzy bayesian network[D]. Guangzhou: South China University of Technology, 2022.

[15]

程玉龙. 油库雷电火灾耦合致灾机理及防控策略[D]. 北京: 中国地质大学(北京), 2020.

CHENG

Yulong

. Study on coupling mechanism of lightning induced fire disasters and pre-control strategy in oil depots[D]. Beijing: China University of Geosciences (Beijing), 2020.

[16]

YANG

Zhen

, DONG

Xiaobin

, GUO

. Scenario inference model of urban metro system cascading failure under extreme rainfall conditions[J]. Reliability Engineering and System Safety, 2023, 229: 1-12.

[17]

WIEGMANN

D A

, SHAPPELL

S A

. A human error analysis of commercial aviation accidents using the human factors analysis and classification system (HFACS)[J]. Aviation, Space, and Environmental Medicine, 2001, 72(11): 1006-1016.

[18]

刘全龙, 彭雨蒙, 赵盼, 等. 基于HFACS模型的制造企业机械伤害事故致因分析[J]. 中国安全科学学报, 2023, 33(3): 51-59.

LIU

Quanlong

, PENG

Yumeng

, ZHAO

Pan

, et al. Analysis of causes of mechanical injury accidents in manufacturing enterprises based on HFACS model[J]. China Safety Science Journal, 2023, 33(3): 51-59.

[19]

RENNI

, KRAUSMANN

, COZZANI

. Industrial accidents triggered by lightning[J]. Journal of Hazardous Materials, 2010, 184(1/2/3): 42-48.

[20]

李子杰. 典型自然灾害引发的罐区事故风险与储罐安全间距研究[D]. 上海: 华东理工大学, 2021.

Zijie

. Study on accident risk and safety distance of tank farm caused by typical natural disasters[D]. Shanghai: East China University of Science and Technology, 2021.

[21]

NECCI

, ANTONIONI

, BONVICINI

, et al. Quantitative assessment of risk due to major accidents triggered by lightning[J]. Reliability Engineering and System Safety, 2016, 154: 60-72.

2024年第34卷第9期

PDF下载

411

181

引用本文

BibTeX

文章信息

doi: 10.16265/j.cnki.issn1003-3033.2024.09.0090

接收时间：2024-03-22
首发时间：2025-07-09
出版时间：2024-09-28

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-03-22
修回日期：2024-06-25

基金

国家自然科学基金面上项目(51974223)

陕西省杰出青年基金资助(2020JC-44)

陕西省自然科学基金面上项目(2022JM-274)

作者信息

¹ 西安建筑科技大学资源工程学院，陕西西安 710055

² 西安市智慧工业感知计算与决策重点实验室，陕西西安 710055

³ 中国矿业大学安全工程学院，江苏徐州 221116

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/zgaqkxxb/CN/10.16265/j.cnki.issn1003-3033.2024.09.0090

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

等级	语义值	模糊数
7	非常高	(0.9，1.0，1.0)
6	高	(0.7，0.9，1.0)
5	偏高	(0.5，0.7，0.9)
4	中等	(0.3，0.5，0.7)
3	偏低	(0.1，0.3，0.5)
2	低	(0，0.1，0.3)
1	非常低	(0，0，0.1)

等级

语义值

模糊数

非常高

(0.9，1.0，1.0)

高

(0.7，0.9，1.0)

偏高

(0.5，0.7，0.9)

中等

(0.3，0.5，0.7)

偏低

(0.1，0.3，0.5)

低

(0，0.1，0.3)

非常低

(0，0，0.1)

编号	描述
PE₁	雷电击中储罐，防雷设施发挥作用
PE₂	一、二次密封区气体浓度达到爆炸极限，雷击引燃
PE₃	固定灭火系统有效，扑灭密封圈火灾
PE₄	固定灭火系统自启失效，人员介入
PE₅	储罐侧壁被雷电击穿导致原油泄漏
PE₆	储罐存储区出现热源，引燃泄漏原油

编号

描述

PE₁

雷电击中储罐，防雷设施发挥作用

PE₂

一、二次密封区气体浓度达到爆炸极限，雷击引燃

PE₃

固定灭火系统有效，扑灭密封圈火灾

PE₄

固定灭火系统自启失效，人员介入

PE₅

储罐侧壁被雷电击穿导致原油泄漏

PE₆

储罐存储区出现热源，引燃泄漏原油

编号	描述
ES₁	防雷设施完好，无事故发生
ES₂	密封圈发生火灾后及时响应事故终止
ES₃	密封圈火灾烧穿密封圈，引燃原油液面
ES₄	泄漏原油漫延，遇明火发生池火灾
ES₅	原油泄漏

编号

描述

ES₁

防雷设施完好，无事故发生

ES₂

密封圈发生火灾后及时响应事故终止

ES₃

密封圈火灾烧穿密封圈，引燃原油液面

ES₄

泄漏原油漫延，遇明火发生池火灾

ES₅

原油泄漏

编号	模型层级	人为因素	描述
BN₁	组织影响	组织氛围	组织内部的工作氛围，企业文化等
BN₂	组织过程缺陷	组织决策和规则管理存在缺陷
BN₃	不安全监督	操作计划恰当性	操作计划是否合适
BN₄	已知问题的纠正	管理存在未纠正的风险
BN₅	监管违规	监管人员无视制度授权不安全作业
BN₆	不安全行为的前提条件	心理状态	由于心理行为导致工作出错
BN₇	生理状态	能够对安全生产造成影响的生理状况
BN₈	能力局限	承担的任务超出员工能力
BN₉	工作环境	包括生产环境和厂区环境
BN₁₀	不安全行为	技术性失误	基础技能导致的失误
BN₁₁	决策性失误	在面对不确定性时决策出现差错
BN₁₂	感知性失误	个人感知与现实世界存在偏差
BN₁₃	习惯性违规	违反规章制度但被监管人员忽视
BN₁₄	偶然性违规	由于不确定偶然违反规章制度
BN₀	—	人因失误	人为因素导致的失误

编号

模型层级

人为因素

描述

BN₁

组织影响

组织氛围

组织内部的工作氛围，企业文化等

BN₂

组织过程缺陷

组织决策和规则管理存在缺陷

BN₃

不安全监督

操作计划恰当性

操作计划是否合适

BN₄

已知问题的纠正

管理存在未纠正的风险

BN₅

监管违规

监管人员无视制度授权不安全作业

BN₆

不安全行为的
前提条件

心理状态

由于心理行为导致工作出错

BN₇

生理状态

能够对安全生产造成影响的生理状况

BN₈

能力局限

承担的任务超出员工能力

BN₉

工作环境

包括生产环境和厂区环境

BN₁₀

不安全行为

技术性失误

基础技能导致的失误

BN₁₁

决策性失误

在面对不确定性时决策出现差错

BN₁₂

感知性失误

个人感知与现实世界存在偏差

BN₁₃

习惯性违规

违反规章制度但被监管人员忽视

BN₁₄

偶然性违规

由于不确定偶然违反规章制度

BN₀

—

人因失误

人为因素导致的失误

存储介质	高度/ m	外直径/m	浮盘直径/m	避雷针高度/ m	罐内液面高度/m	壁厚/ mm
原油	14.4	55	46	20	10	28

存储
介质

高度/
m

外直
径/m

浮盘直
径/m

避雷针
高度/
m

罐内液
面高
度/m

壁厚/
mm

原油

14.4

编号	事件	排序	ϕ_i	P_i
BE₁	无排风系统	7^th	0.4	0.144
BE₂	排风系统故障	3^rd	0.8	0.289
BE₃	板式弹簧故障	5^th	0.6	0.217
BE₄	靴板故障	10^th	0.1	0.036
BE₅	一次密封防蒸发膜损坏	2^nd	0.9	0.325
BE₆	一次密封紧固连接件故障	8^th	0.3	0.108
BE₇	支撑板故障	6^th	0.5	0.181
BE₈	密封刮板损坏	4^th	0.7	0.253
BE₉	二次密封防蒸发膜损坏	1^st	1	0.361
BE₁₀	二次密封紧固连接件故障	9^th	0.2	0.072

编号

事件

排序

ϕ_i

P_i

BE₁

无排风系统

7^th

0.4

0.144

BE₂

排风系统故障

3^rd

0.8

0.289

BE₃

板式弹簧故障

5^th

0.6

0.217

BE₄

靴板故障

10^th

0.1

0.036

BE₅

一次密封防蒸发膜损坏

2^nd

0.9

0.325

BE₆

一次密封紧固连接件故障

8^th

0.3

0.108

BE₇

支撑板故障

6^th

0.5

0.181

BE₈

密封刮板损坏

4^th

0.7

0.253

BE₉

二次密封防蒸发膜损坏

1^st

0.361

BE₁₀

二次密封紧固连接件故障

9^th

0.2

0.072

编号	节点名称	概率
FTA₁	防雷设施失效	0.303
FTA₂	密封圈内气体达爆炸极限	0.103
FTA₃	储罐区热源	0.179

编号

节点名称

概率

FTA₁

防雷设施失效

0.303

FTA₂

密封圈内气体达爆炸极限

0.103

FTA₃

储罐区热源

0.179

节点	注释	状态	专家1	专家2	专家3	均值	解模糊	归一化
BN₃	组织计划恰当性	不良	(0，0.1，0.3)	(0，0.1，0.3)	(0，0.1，0.3)	(0，0.1，0.3)	0.125	0.125
恰当	(0.7，0.9，1.0)	(0.7，0.9，1.0)	(0.7，0.9，1.0)	(0.7，0.9，1)	0.875	0.875
BN₄	已知问题的纠正	没有	(0，0.1，0.3)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.033，0.167，0.367)	0.183	0.183
存在	(0.7，0.9，1.0)	(0.5，0.7，0.9)	(0.7，0.9，1.0)	(0.633，0.833，0.967)	0.817	0.817
BN₅	监管违规	没有	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.7，0.9，1.0)	(0.567，0.767，0.933)	0.758	0.758
存在	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.067，0.233，0.433)	0.242	0.242
BN₉	工作环境	不良	(0，0.1，0.3)	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0.067，0.233，0.433)	0.242	0.242
良好	(0.7，0.9，1.0)	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.567，0.767，0.933)	0.758	0.758

节点

注释

状态

专家1

专家2

专家3

均值

解模糊

归一化

BN₃

组织计划
恰当性

不良

(0，0.1，0.3)

0.125

恰当

(0.7，0.9，1.0)

(0.7，0.9，1)

0.875

BN₄

已知问题
的纠正

没有

(0，0.1，0.3)

(0.1，0.3，0.5)

(0，0.1，0.3)

(0.033，0.167，0.367)

0.183

存在

(0.7，0.9，1.0)

(0.5，0.7，0.9)

(0.7，0.9，1.0)

(0.633，0.833，0.967)

0.817

BN₅

监管
违规

没有

(0.5，0.7，0.9)

(0.7，0.9，1.0)

(0.567，0.767，0.933)

0.758

存在

(0.1，0.3，0.5)

(0，0.1，0.3)

(0.067，0.233，0.433)

0.242

BN₉

工作
环境

不良

(0，0.1，0.3)

(0.1，0.3，0.5)

(0.067，0.233，0.433)

0.242

良好

(0.7，0.9，1.0)

(0.5，0.7，0.9)

(0.567，0.767，0.933)

0.758

BN₅ 监管违规	BN₄已知问题的纠正	BN₂组织过程缺陷	专家1	专家2	专家3	均值化	解模糊	归一化
没有	没有	没有	(0，0.1，0.3)	(0.1，0.3，0.5)	(0.1，0.3，0.5)	(0.067，0.233，0.433)	0.242	0.242
存在	(0.7，0.9，1)	(0.5，0.7，0.9)	(0.5，0.7，0.9)	(0.567，0.767，0.933)	0.758	0.758
存在	没有	(0.9，1，1)	(0.9，1，1)	(0.7，0.9，1)	(0.833，0.967，1)	0.942	0.942
存在	(0，0，0.1)	(0，0，0.1)	(0，0.1，0.3)	(0，0.033，0.167)	0.058	0.058
存在	没有	没有	(0，0.1，0.3)	(0，0，0.1)	(0，0.1，0.3)	(0，0.067，0.233)	0.092	0.092
存在	存在	(0.7，0.9，1)	(0.9，1，1)	(0.7，0.9，1)	(0.767，0.933，1)	0.908	0.908
没有	(0.7，0.9，1)	(0.5，0.7，0.9)	(0.7，0.9，1)	(0.633，0.833，0.967)	0.817	0.817
存在	(0，0.1，0.3)	(0.1，0.3，0.5)	(0，0.1，0.3)	(0.033，0.167，0.367)	0.183	0.183

BN₅
监管
违规

BN₄已
知问题
的纠正

BN₂组
织过程
缺陷

专家1

专家2

专家3

均值化

解模糊

归一化

没有

(0，0.1，0.3)

(0.1，0.3，0.5)

(0.067，0.233，0.433)

0.242

存在

(0.7，0.9，1)

(0.5，0.7，0.9)

(0.567，0.767，0.933)

0.758

存在

没有

(0.9，1，1)

(0.7，0.9，1)

(0.833，0.967，1)

0.942

存在

(0，0，0.1)

(0，0.1，0.3)

(0，0.033，0.167)

0.058

存在

没有

(0，0.1，0.3)

(0，0，0.1)

(0，0.1，0.3)

(0，0.067，0.233)

0.092

存在

(0.7，0.9，1)

(0.9，1，1)

(0.7，0.9，1)

(0.767，0.933，1)

0.908

没有

(0.7，0.9，1)

(0.5，0.7，0.9)

(0.7，0.9，1)

(0.633，0.833，0.967)

0.817

存在

(0，0.1，0.3)

(0.1，0.3，0.5)

(0，0.1，0.3)

(0.033，0.167，0.367)

0.183

灭火系统类型	失效概率
固定式泡沫边缘密封灭火系统	8.1×10^-3
惰性气体覆盖系统	5.0×10^-3
自动边缘密封灭火系统	2.4×10^-3

灭火系统类型

失效概率

固定式泡沫边缘密封灭火系统

8.1×10^-3

惰性气体覆盖系统

5.0×10^-3

自动边缘密封灭火系统

2.4×10^-3

节点	IE₁	IE₂	PE₃	PE₅
概率	7.2×10^-3	5.8×10^-3	9.9×10^-1	9.2×10^-2

节点

IE₁

IE₂

PE₃

PE₅

概率

7.2×10^-3

5.8×10^-3

9.9×10^-1

9.2×10^-2

序号	事件链	概率
1	IE₁→PE₁(1)→ES₁	5.0×10^-3
2	IE₁→PE₁(0)→PE₂(1)→PE₃(1)→ES₂	2.2×10^-4
3	IE₁→PE₁(0)→PE₂(1)→PE₃(0)→ PE₄(1)→ES₂	1.7×10^-6
4	IE₁→PE₁(0)→PE₂(1)→PE₃(0)→ PE₄(0)→ES₃	7.3×10^-8
5	IE₂→PE₁(1)→ES₁	4.0×10^-3
6	IE₂→PE₁(0)→PE₅(1)→PE₆(1)→ES₄	2.9×10^-5
7	IE₂→PE₁(0)→PE₅(1)→PE₆(0)→ES₅	1.3×10^-4

序号

事件链

概率

IE₁→PE₁(1)→ES₁

5.0×10^-3

IE₁→PE₁(0)→PE₂(1)→PE₃(1)→ES₂

2.2×10^-4

IE₁→PE₁(0)→PE₂(1)→PE₃(0)→
PE₄(1)→ES₂

1.7×10^-6

IE₁→PE₁(0)→PE₂(1)→PE₃(0)→
PE₄(0)→ES₃

7.3×10^-8

IE₂→PE₁(1)→ES₁

4.0×10^-3

IE₂→PE₁(0)→PE₅(1)→PE₆(1)→ES₄

2.9×10^-5

IE₂→PE₁(0)→PE₅(1)→PE₆(0)→ES₅

1.3×10^-4
