基于XGBoost的城市污水管道缺陷发生概率预测

PDF下载

马辉 , 贺鹰霞 ^** , 陈杨杨

中国安全科学学报 | 公共安全 2024,34(11): 163-171

收起

中国安全科学学报 | 公共安全 2024, 34(11): 163-171

基于XGBoost的城市污水管道缺陷发生概率预测

全屏

马辉, 贺鹰霞^**, 陈杨杨

作者信息

天津城建大学经济与管理学院，天津 300384

马辉 (1979—)，女，山西太原人，博士，教授，主要从事工程项目可持续建设管理、绿色建筑运营与管理等方面的研究。E-mail：tdmahui@tju.edu.cn。

通讯作者:

** 贺鹰霞(1997—)，女，四川达州人，硕士研究生，主要研究方向为土木水利工程项目管理。E-mail：872695175@qq.com。

Prediction of urban sewage pipeline defect probability based on XGBoost

Hui MA, Yingxia HE^**, Yangyang CHEN

Affiliations

School of Economics and Management，Tianjin Urban Construction University，Tianjin 300384，China

出版时间: 2024-11-28 doi: 10.16265/j.cnki.issn1003-3033.2024.11.0368

文章导航

摘要

收起

为提高城市污水管道缺陷检测效率，减少地毯式检测带来的资源浪费，降低环境安全风险，利用极致梯度提升(XGBoost)模型预测城市污水管道缺陷发生概率。首先，统计分析污水管道缺陷成因，筛选出能够表征管道缺陷状况的关键性指标，作为XGBoost模型的输入；其次，选择合适的目标函数和基学习器参数，利用网格搜索算法寻优基学习器的关键参数，完成模型训练和优化；最后，以广东省中山市某区域污水管网数据为例，验证XGBoost模型的有效性，根据模型输出寻找影响缺陷发生的主要因素和路径，并将区域内污水管网的缺陷发生概率划分出4个不同等级后进行可视化展示。结果表明：XGBoost模型在10折交叉验证下的曲线下面积(AUC)均值达到0.97，模型的预测准确率为93%;管道埋深、坡度和长度3个特征对管道缺陷发生概率变化的影响程度最高；当管长增加，坡度越大、埋深越浅，污水管道发生缺陷的概率会随之增长。

关键词

极致梯度提升(XGBoost) / 城市污水管道 / 缺陷发生概率 / 决策树 / 预测模型

Abstract

收起

To improve the efficiency of urban sewage pipeline defect detection，reduce resource wastage resulting from indiscriminate inspection methods，and mitigate environmental safety risks，the XGBoost model was used to predict the probability of urban sewage pipeline defects. Firstly，the causes of sewage pipe defects were statistically analyzed to determine key indicators that can characterize the pipeline defects as the inputs of the XGBoost model. Secondly，appropriate objective functions and base learner parameters were selected. Then the model training and optimization were performed by a grid search algorithm to determine the key parameters of the base learner. Finally，the XGBoost model prediction performance was validated against an area of the sewage pipeline network in Zhongshan，Guangdong province. Moreover，the main factors and paths affecting defect probability were investigated based on the model output，and the defect probability of the sewage pipe network in the area was divided into 4 different levels for visualization.The results indicated that the average area under curve (AUC) of the XGBoost model was 0.97 under 10-fold cross-validation with a prediction accuracy of 93%. Pipeline depth，slope，and length had the greatest impact on the probability of pipeline defect. As the pipe length increases，the sewage pipe defect probability will increase if the slope becomes greater and the buried depth becomes shallower.

Key words

eXtreme Gradient Boosting(XGBoost) / urban sewage pipelines / defect probability / decision tree / prediction model

引用本文

马辉, 贺鹰霞, 陈杨杨. 基于XGBoost的城市污水管道缺陷发生概率预测. 中国安全科学学报, 2024 , 34 (11) : 163 -171 . DOI: 10.16265/j.cnki.issn1003-3033.2024.11.0368

Hui MA, Yingxia HE, Yangyang CHEN. Prediction of urban sewage pipeline defect probability based on XGBoost[J]. China Safety Science Journal, 2024 , 34 (11) : 163 -171 . DOI: 10.16265/j.cnki.issn1003-3033.2024.11.0368

正文

收起

0 引言

收起

城市污水管道所处环境复杂，易受多种因素影响，因而其状况难以持续保持完好，在运行负荷过重且管理粗放的情况下，管道易产生缺陷问题。这些潜在的缺陷逐渐积累，会引发加严重的环境问题和卫生事件。目前，我国多数城市仍采用传统的管理维护模式，对于污水管道的检测手段多为地毯式的盲目检测，或是等到问题发生再去被动抢修，不仅浪费人力物力，也严重影响居民的日常生活。因此，基于数据驱动和人工智能应用背景，构建一个污水管道缺陷发生概率预测模型，不仅可提前规划管道检测工作，避免紧急情况发生，还可减少管道全面检测的必要，降低成本，合理分配人力和物力资源。

国内外学者们针对城市污水管道缺陷状况评估预测的主要研究成果集中于3个方面：①基于系统工程的综合评价方法。HAWARI^[1]建立了基于规则的模拟模型，利用模糊分析网络确定了影响值，从而判断管道的缺陷状况；ELHAM等^[2]针对暴雨天气下污水管道的溢流问题，提出基于层次分析法(Analytic Hierarchy Process，AHP)的状态评估模型，经验证后该模型成功用于评估管道的破损状况；罗同顺等^[3]从污水管道的密封性、稳定性和功能性3方面出发，针对管道的结构缺陷，利用模糊综合评价法评估了中国南方某市的污水管道；徐得潜等^[4]考虑了污水管道的爆炸、中毒、溢流污染和环境风险，使用AHP和灰色关联法评估了城市污水管道的风险；巴振宁^[5]考虑管道失效风险因素之间的相互影响，提出基于改进模糊网络分析法的市政排水管网运行风险评估方法。②基于数理统计的评估方法。ALTARABSHEH等^[6]利用蒙特卡罗模拟法来评估管道故障风险，有效估计了实际工程中管道状况等级并确定管网中风险较高的管道；KABIR等^[7]在识别影响管道缺陷状况的显著变量后，使用贝叶斯优化logistic回归模型评估了污水管道的结构缺陷状况，获得显著效果；黄荣敏^[8]提出一种基于风险指数的描述性统计方法，并探究了我国W市某排水区的排水管道属性与结构、功能以及健康状况的相关关系；③基于机器学习的评估方法。杨利伟等^[9]建立遗传算法优化的反向传播(Genetic Algorithm Back Propagation，GA-BP)神经网络模型评估了污水管道的健康状态；郑茂辉等^[10-11]使用遗传算法和粒子群算法优化神经网络模型，实现了管道结构性缺陷的分类诊断。

上述研究均有程度不同的局限性，综合评估方法主观性较强，多数情况下依赖于专家经验；数理统计方法很难对数据进行深度挖掘从而达到高精度与高适用性。鉴于此，笔者将选择机器学习法，并采用梯度提升树解决神经网络易产生的过拟合、梯度消失和爆炸问题。首先，基于缺陷成因分析，寻找管道缺陷状况的表征指标作为模型输入；然后，使用极致梯度提升(eXtreme Gradient Boosting，XGBoost)技术结合参数寻优构建污水管道缺陷发生概率预测模型；最后，以广东省中山市某区域污水管网为例，验证了模型有效性的同时，提取出影响缺陷发生概率的关键因素，并进行概率分布的可视化，为更加主动地维护和管理策略提供参考依据。

1 城市污水管道缺陷状况表征指标

收起

1.1 城市污水管道缺陷成因

引起污水管道缺陷问题的原因多样且复杂，在许多内部因素和外部因素的相互作用、共同影响下造成了污水管道的缺陷问题，从而导致健康状态恶化。内部因素是指由管道自身存在的问题引起的缺陷因素，外部因素是指诸如温度、过负荷、外力干扰等管道运行过程中周围环境或运行环境给污水管道施加的运行压力导致管道出现缺陷的因素。参阅以往相关研究成果^[12⇓-14]，管道缺陷成因大致可分为管道自身性状、外部环境因素、管道运行状况3大类，其中外部环境因素可分为地上环境因素及地下环境因素，见表1。

1.2 城市污水管道缺陷状况表征指标选择

尽管每种缺陷类型都有其独特的影响因素，但通过聚焦于那些在多种缺陷类型中均能起到影响作用的因素，能够更全面地捕捉到污水管道缺陷状况的关键特征，解释多数情况下污水管道缺陷的变化情况。参考《城镇排水管道检测与评估技术规程》(CJJ 181—2012)、《城镇排水管道结构等级评定》(DB11/T 1492—2017)及《城镇排水管道功能等级评定》(DB11/T 1277—2015)等行业标准，选定管龄、管材、管径、管长、埋深、坡度、地面荷载、负荷状况、土壤质地作为后续管道缺陷状况判别工作基础。此外，由于直接计算污水管道可能受到的外部荷载难度较高，故以道路类型和用地类型间接表征路面交通荷载和负荷状况，最终筛选结果为：管龄、管材、管径、管长、埋深、坡度、道路类型、土壤质地、用地类型9个表征指标。

2 基于XGBoost的污水管道缺陷发生概率预测模型

收起

2.1 XGBoost模型原理介绍

XGBoost本质上是一种梯度提升式的计算技术，它的基本思想是结合多个弱学习器(通常为决策树)的预测结果来构建一个强学习器，过程中每个弱学习器都是在尝试纠正前一个学习器的错误的基础之上构建的。更具体地，XGBoost在训练过程中会不断优化一个目标函数，当其达到最小值时模型训练完成。

首先，给定数据样本

{x i ， y i} (i = 1，2 ， … ， n)

，对每个样本构建一颗决策树，则会生成

k

棵树：

(1)

y^i = ∑ i = 1 n f k (x i) ， f k ∈ F

式中：

y^i

为预测值；

n

为决策树的数量；

x i

为输入的第

i

个样本；

f k (x i)

为第

i

个变量的第

k

个决策树对应的目标函数；

F

为所有可能的决策树的集合。

目标函数由损失函数和正则化项构成，损失函数用于拟合当前训练数据，正则化项用于表示学习器的复杂程度，目标函数公式如下：

(2)

L (Ø) = ∑ i l y^i ， y i + ∑ k Ω (f k)

式中：

l y^i ， y i

为第

i

个样本的损失函数；

Ω (f k)

为正则化项，越小抗过拟合能力越低。

为更快地优化目标函数，一般情况下会用二阶泰勒展开来近似原来的目标函数，第t次迭代的目标函数可用下式表述：

(3)

L (t) ≈ ∑ i = 1 n l y i ， y^(t - 1) + g i f t (x i) +

12 h i f t 2 (x i) + Ω (f t)

式中：

l y i ， y^(t - 1)

为第

i

个样本前

t - 1

个弱学习器的损失值；

g

和

h

分别为一阶偏导和二阶偏导，

g i = ∂ y^(t - 1) l y i ， y^(t - 1) ， h i = ∂ y^(t - 1) 2 l y i ， y^(t - 1)

。

其次，寻找最佳分割点，每棵决策树可写作：

(4)

f t (x) = w q (x) ， w ∈ R T ， q : R d → {1，2 ， … ， T}

式中：

q

为每棵决策树的结构；

T

为树中叶子节点数；

w

为叶子节点的权重，每个

f t

都通过训练产生各自的树结构

q

与叶子权重

w

。树的复杂度函数与叶子节点数量和权重相关，其结构可表示为：

(5)

Ω (f t) = γ T + 12 λ w 2

式中：

γ

为叶子节点数量惩罚正则项，用于限制决策树产生分支，起到剪枝效果；

λ

为叶子节点权重惩罚正则项，起到抑制过拟合的作用。

为简化计算，所有被划分到第

j

个叶子节点的样本

x i

可以组成一个样本集合

I j = {i | q (x i) = j}

，根据式(4)和式(5)将式(3)进一步重构，得到：

(6)

L (t) = ∑ j = 1 T ∑ i ∈ I j g i w j + 12 ∑ i ∈ I j h i + λ w j 2 + γ T

对于特定的树结构

q (x)

，其目标函数的最小值可由式(6)对

w j

求导得到，叶子节点

j

的最优权重

w j *

为：

(7)

w j * = - ∑ i ∈ I j g i ∑ i ∈ I j (h i + λ)

由此得到树结构

q (x)

目标函数最小值为：

(8)

L (t) (q) = - 12 ∑ j = 1 T (∑ i ∈ I j g i) 2 ∑ i ∈ I j (h i + λ) + γ T

式(8)可作为一个评价指标来衡量决策树的质量，值越小代表树结构越好。设

I L

和

I R

是节点分裂后左右节点的实例集，I=

I L ⋃ I R

，通过衡量拆分前后式(8)的差值，确定差值最大的分割点为最佳分割点：

(9)

L s = 12 (∑ i ∈ I L g i) 2 ∑ i ∈ I L (h i + λ) + (∑ i ∈ I R g i) 2 ∑ i ∈ I R (h i + λ) -

(∑ i ∈ I g i) 2 ∑ i ∈ I (h i + λ) - γ

在最佳分割点进行分裂后，即完成了一次节点分裂，重复上述步骤，直至分裂带来的收益

L s

小于设定的阈值或分裂至最大树身，即完成一棵决策树的训练。

2.2 缺陷发生概率预测模型评估指标

1) 混淆矩阵混淆矩阵是评估模型性能的一种重要工具，通过将模型的预测结果与实际情况相比，以此展示模型在各个类别上的表现。一个城市污水管道缺陷发生概率预测模型的混淆矩阵见表2。

2) 混淆矩阵仅统计了样本个数，仅用其来评估XGBoost模型的优劣是不充分的，基于上述内容，在评估模型分类性能时，延伸了以下指标：

真阳率(True Positive Rate，TPR):正确预测为缺陷管道的样本占实际缺陷管道样本的比例，计算公式如下：

(10)

T P R = T P T P + F N

假阳率(False Positive Rate，FPR):错误预测为缺陷管道的正常管道样本占所有实际正常管道样本的比例，计算公式如下：

(11)

F P R = F P F P + T N

对于污水管道缺陷发生概率预测的问题，受试者工作特征曲线(Receiver Operating Characteristic Curve，ROC)是一系列分类阈值下，TPR与FPR数值点的连线，提供了一种模型在所有可能阈值下性能的动态视图，其中，横轴为FPR、纵轴为TPR。一个理想的分类器模型的ROC曲线应尽可能地靠近左上角，即TPR越高越好、FPR越小越好。

3) ROC是一条蜿蜒的曲线，在实际应用中难以比较曲线的优劣，为避免这个局限性，采用ROC曲线下面积(Area Under Curve，AUC)^[15]作为模型泛化性能评估指标，它提供了一个将分类模型性能量化为单一数值的方法，范围为0~1。当AUC≤0.5，意味着模型的训练结果随机性较大，没有意义；当AUC≤0.7，模型准确性较差；当0.7<AUC≤0.9，表示模型准确性较好；当AUC>0.9，此时模型的准确性非常高。

3 城市污水管道工程案例分析

收起

3.1 研究数据准备与处理

以广东省中山市某区域的污水管网为例，实例验证所提方法的有效性。该区域内管道基础数据包含2部分：①污水管网地理信息系统(Geographic Information System，GIS)数据库，包含管材、管径、管长、管龄、埋深、坡度以及所在道路等；②该片区2023年的污水管网闭路电视(Closed Circuit Television，CCTV)监测数据。研究所用数据样本的管径范围为DN100~N1500，管道长度总计100.7km。在污水管道GIS数据库中，管材、管径、管长、埋深、坡度等指标均有直接标注；部分重要的外部因素如道路类型、用地类型、土壤质地等缺乏详细记录，根据数据库中提供的位置信息在各类公开的大型地理数据集中检索查询，数据资料和来源见表3。最后，基于管段唯一性标识建立污水管网GIS数据和CCTV检测数据的对应关系，共提取有效样本数据5 231条，缺陷管段样本4 135条，正常管段样本1 096条，按2类样本的占比随机选取3/4的样本作为训练集，1/4的样本作为测试集。

为避免各指标量纲和数量级不同造成的不平衡性，对连续型数据进行最大最小归一化，归一化公式如下：

(12)

x' = x - x m i n x m a x - x m i n

式中：

x'

为归一化后的数据；

x

为输入的原始数据；

此外，以“是否存在缺陷”为样本标签，1表示存在缺陷的管道，0表示正常管道。对于分类型数据，采用数字编码的方式代替文本，以便后续训练模型时能够正常进行，以管材为例，编码内容见表4。

3.2 XGBoost模型参数选择与调节

选择正确的目标函数对于模型的性能至关重要，因为它直接影响着模型如何拟合训练数据。鉴于缺陷发生概率预测是一个二分类任务，即管道是否发生缺陷、概率有多大，故选择“binary:logistic”作为指定目标函数的参数值。基学习器(booster)参数通过控制XGBoost模型中决策树的生长过程、调节正则项中常数大小来提高模型的准确性，表5为基学习器参数选择及其作用。

在调节基学习器参数时，网格搜索法是一种非常彻底和系统的模型参数优化方法，它通过系统地遍历所有可能的参数组合来寻找最优解。模型训练过程中选择调用Python中sklearn库的Stratified K-Fold类和GridSearchCV类进行网格参数调节，寻优过程及结果见表6。

3.3 XGBoost模型效果评估

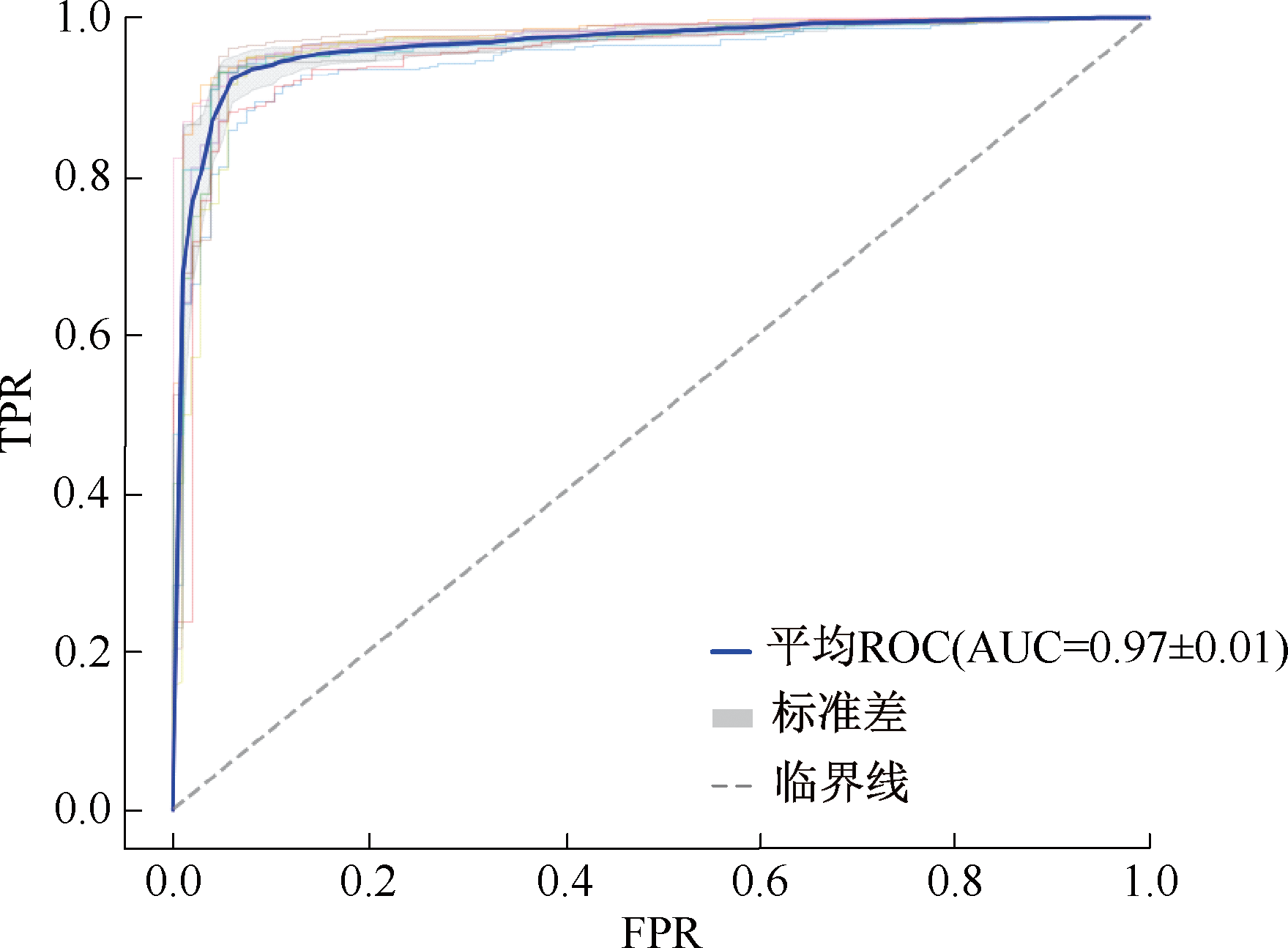

K折交叉验证常用于评估机器学习模型的泛化性能，避免模型出现过拟合问题。为保证模型的效果，模型采用10折交叉验证下的平均AUC值评估污水管道缺陷发生概率预测模型的整体性能，如图1所示。10折交叉验证每次训练均可绘制出一条ROC曲线，每条曲线求得对应的AUC值，将10次训练在同一阈值下的TPR与FPR求均值，可得到10折交叉验证的平均ROC曲线，图中以粗实线表示。虚线为ROC曲线的临界线，ROC曲线越接近该线则表示模型越差，越远离该线则表示模型精度越良好。由图1可知：10折交叉验证每次训练的AUC均值达到0.97。

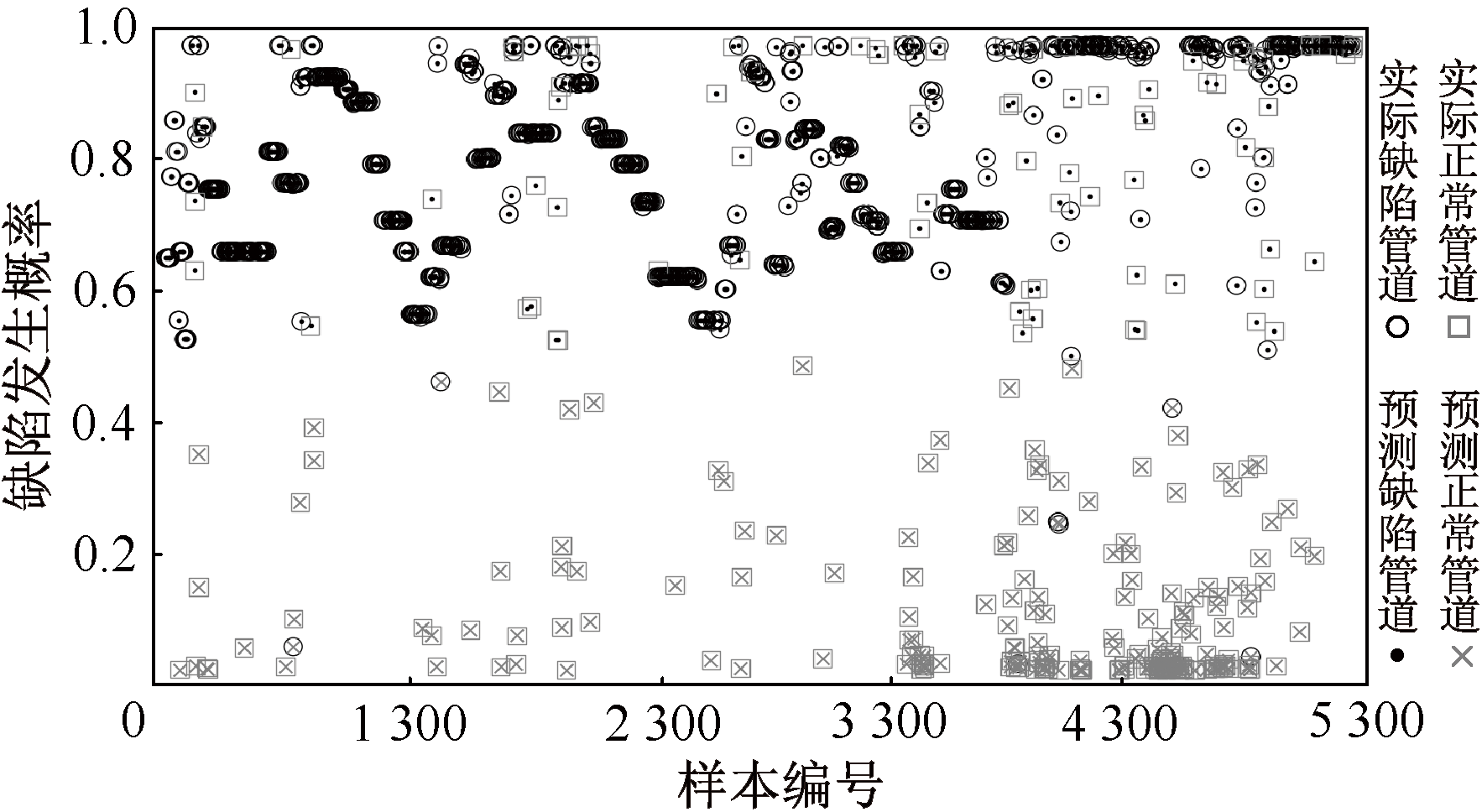

XGBoost模型赋予每个管道样本一个0~1之间的概率值，表示污水管道存在缺陷的可能性。为进一步验证模型对污水管道缺陷发生缺陷的预测能力，设置0.5作为决策阈值，即当模型输出的概率≥0.5时，判断管道存在缺陷；<0.5时，判断管道为正常。表7以混淆矩阵形式给出XGBoost模型在测试集上的缺陷发生概率诊断识别效果。其中，模型正确识别正常管道193条样本，查准率为95.54%，查全率为70.44%;模型正确识别缺陷管道1025条样本，查准率为92.62%，查全率为99.13%，模型的整体准确率为93%。图2给出测试集上各样本实际值与模型输出值的对照关系，结果表明：通过网格参数寻优的方法搭建起来的XGBoost模型能够较好地诊断识别污水管道缺陷发生概率，且识别精度能够满足实际应用要求。

4 污水管道缺陷发生概率预测分析

收起

4.1 预测过程特征重要性分析

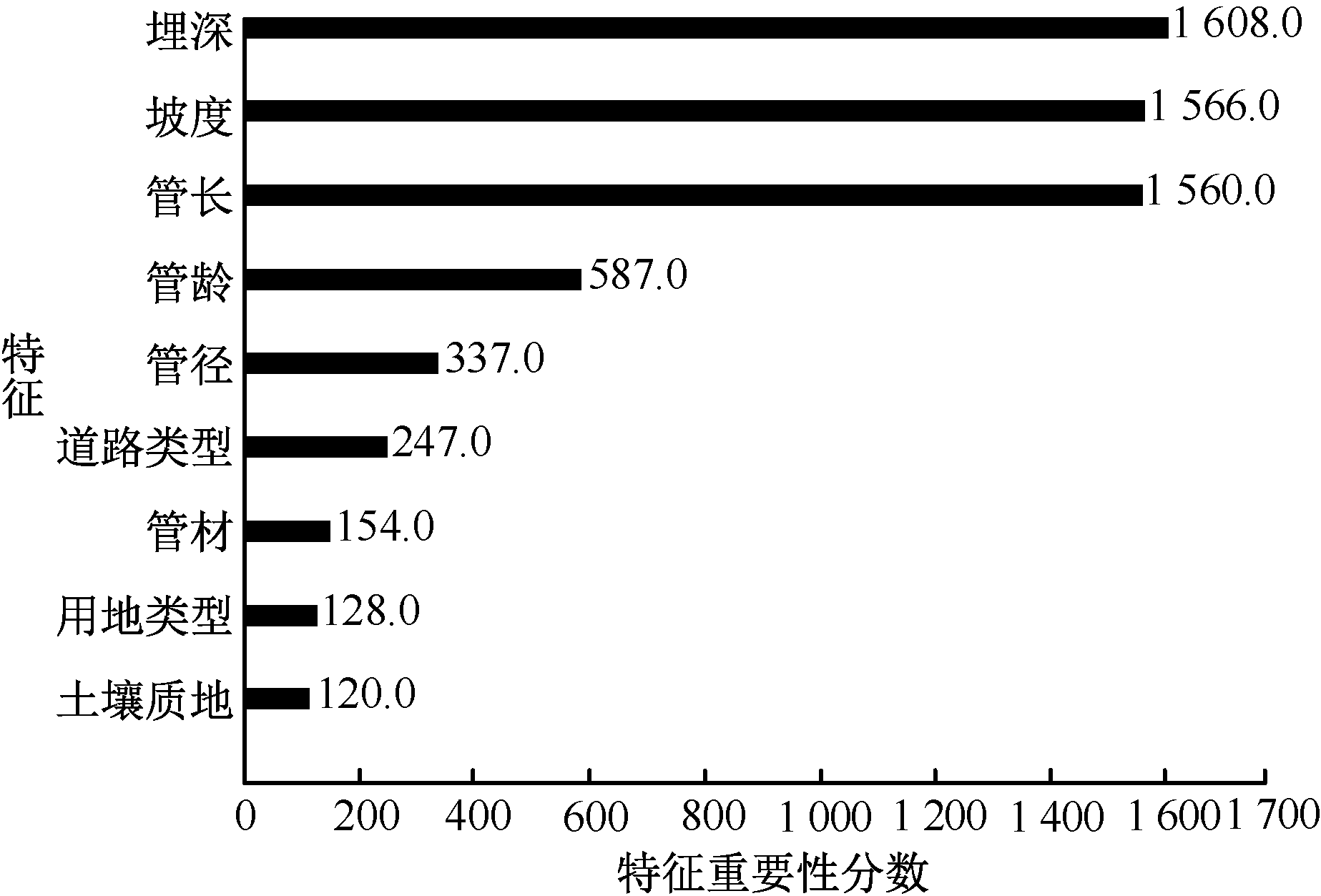

XGBoost模型的一个显著优势在于能够对回归与分类目标中的独立变量按其重要性排序。在城市污水管道缺陷发生概率的模型训练过程中，模型会生成多棵决策树，在每棵树中选择最佳的分裂点将数据分成2个子集，以此方式递归构建整棵树，直到满足停止条件。一个变量被选为分裂点的次数越多，意味着它在预测缺陷发生概率中起到了更重要的作用。因此，通过统计一个变量在所有树中作为分裂点被使用的总次数，可得到一个权重，这个权重反映了该变量在模型中的重要性。例如：如果管龄在决策树1、5、8中分别分裂1、5和4次，那么管龄的权重将是1+5+4=10。图3为XGBoost模型输出的特征重要性，埋深、坡度和管长是识别中山市某区域污水管网中管道缺陷发生概率的最重要变量。其他变量，如管材、用地类型和土壤质地，在XGBoost模型中的识别能力相对较低。

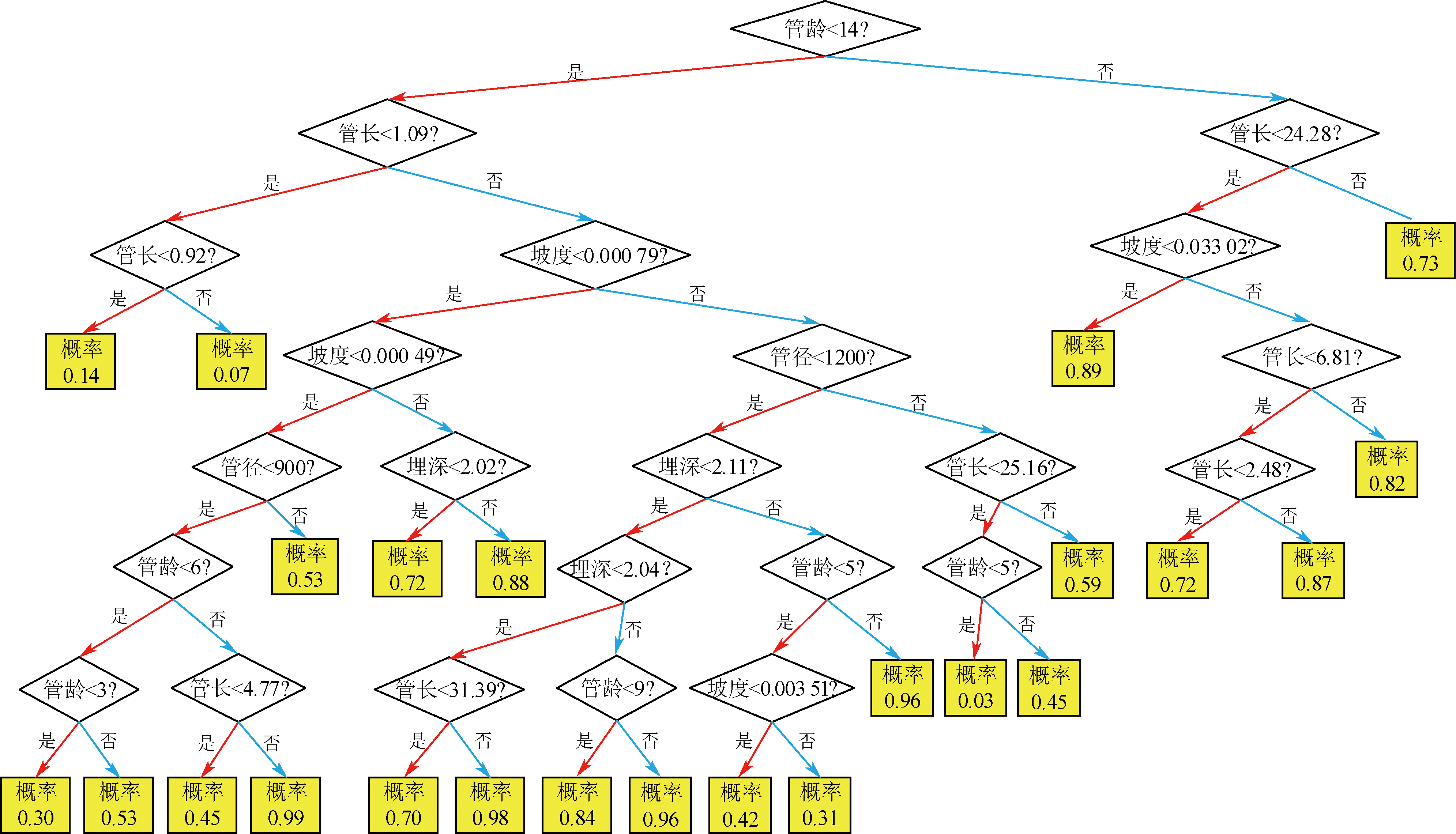

此外，该模型可根据数据集中独立变量和目标变量来绘制出决策树，展示出决策树的不同层次以及独立变量的分割决策。决策树的分支和叶子是构成决策树的基本元素，揭示了如何基于独立变量的不同取值来进行决策分割，从而预测污水管道的缺陷发生概率。由于训练过程中生成的决策树较多，这里仅选取其中某一棵树展示，如图4所示。该树的第一个分割点展示了管龄对管道缺陷发生概率的影响。由此出发，污水管道被分为2组，一组是管龄小于14年的管道，另一组是管龄大于14年的管道。树的第2层将管道长度作为影响变量，在左侧节点中，分割点是1.09m，右侧节点则为24.28m。在第3层中，管道坡度作为第3个影响因素出现，此外，在该层中的最右侧还有一个叶节点，代表管道出现缺陷的概率。第3层右侧的叶节点显示，管龄超过14年且管长大于24.28m的污水管道有51%的可能性处于缺陷状态。除了管龄和管长外，第4层还涉及管道坡度和管径，右侧的叶节点显示，在管龄超过14年且管长大于24.28m的基础上，当管道坡度小于0.033 02时，管道出现缺陷的概率达到89%。在左侧，管龄小于14年且管长较短时，管道的状态较好。当管长增加，管道缺陷发生概率同时受到坡度、管径和埋深的影响，在多数情况下，埋深小于2m时缺陷发生概率达到70%以上。而较大尺寸的管道，在管龄较小时缺陷发生概率处于低位。

4.2 污水管道缺陷发生概率空间分布可视化

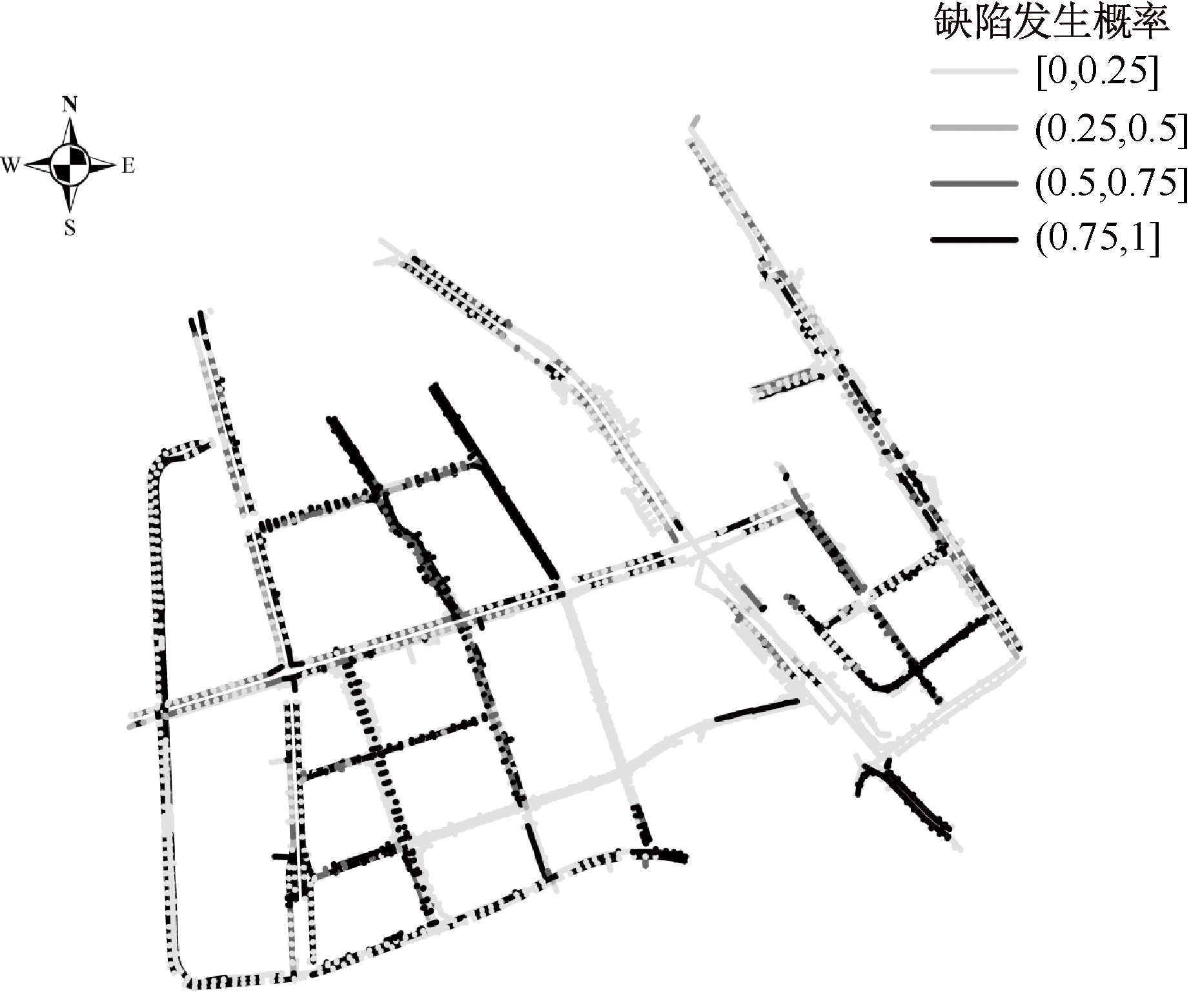

为更加直观地观察到该区域污水管网缺陷发生概率的空间分布情况，分级处理缺陷发生概率模型的识别结果，并在ArcMap中标注出来，实现污水管网缺陷发生概率识别结果的可视化。将污水管道缺陷发生概率以等间隔的方式划分为4类，并为每一类等级赋予不同的等级描述，代表不同的缺陷发生概率，划分结果见表8。将该区域的污水管网缺陷发生概率识别结果按照表8进行概率等级分类，并利用ArcMap符号系统根据缺陷发生概率区间分级，将不同概率等级的污水管道由颜色深浅变化表示出来，可视化结果如图5所示。线段颜色越深表示发生缺陷的概率较高，污水管道正处于高风险状态，应引起检测单位的重视，及时安排管道巡检工作；反之，则表示污水管道处于相对平稳的状态，依据情况选择加强检修维护的频率或按照计划保证定期的巡检维护；颜色最浅处表示发生缺陷的概率极低，污水管道运行状况最平稳，对该类管道可适当减少巡检维护的频率，合理分配人力、物力和财力。

5 结论

收起

1) 提出基于XGBoost的污水管道缺陷发生概率预测方法，使用网格搜索优化参数设置，利用广东省中山市某区域污水管道数据仿真测试模型，结果表明：该方法能够有效提高污水管道缺陷发生概率预测的精确度，并具备良好的泛化性能。

2) 对污水管道特征变量进行重要度排序，结果显示，埋深、坡度、管长、管龄对缺陷是否发生的影响最大，当管长增加，坡度越大、埋深越浅，污水管道发生缺陷的概率会随之增长。

3) 将城市污水管道缺陷状况表征指标作为输入，利用决策树生成过程可以看到影响管道发生缺陷的关键因素，了解管道缺陷生成的主要路径，将缺陷发生概率划分为不同等级，帮助管理者安排更加具备针对性的管道检修计划，提高污水管网巡检效率。

4) 在后续研究中，可以加入管内污水流量、污水水质、管道内部压力等动态指标，全面反映污水管道缺陷状况的动态变化和实时情况。
