混杂工况下面向VRU安全的主动转向控制策略

PDF下载

洪亮 , 陈志豪 , 李梁

中国安全科学学报 | 安全工程技术 2024,34(12): 84-93

收起

中国安全科学学报 | 安全工程技术 2024, 34(12): 84-93

混杂工况下面向VRU安全的主动转向控制策略

全屏

洪亮, 陈志豪, 李梁

作者信息

江苏大学汽车与交通工程学院，江苏镇江 212013

洪亮 (1986—)，男，江苏镇江人，博士，副教授，主要从事智能汽车安全与人体生物力学方面的研究。E-mail：loudly1986@126.com。

Active steering control strategy for VRU safety under mixed conditions

Liang HONG, Zhihao CHEN, Liang LI

Affiliations

School of Automotive and Traffic Engineering，Jiangsu University，Zhenjiang Jiangsu 212013，China

出版时间: 2024-12-28 doi: 10.16265/j.cnki.issn1003-3033.2024.12.0252

文章导航

摘要

收起

为探明弱势道路使用者(VRU)由弯道外侧或内侧出发，以匀加速、匀减速、匀速运动状态横穿马路时，主动转向控制策略的保护功效。首先，建立汽车与VRU的空间位置关系模型、安全评估模型及主动转向安全距离模型，提出一种主动转向控制策略；然后，利用五次多项式换道法、Frenet坐标转换方法与模型预测控制方法，设计横向避撞控制器；最后，以电动自行车骑车人作为避撞对象，基于目标车道状态、电动自行车的运动方向和速度，构建18种混杂工况，验证主动转向控制策略的避撞效果。结果表明：混杂工况下，主动转向控制策略均能避免本车与电动自行车发生碰撞，同时，能够确保本车换道过程中，目标车道中的前车与后车以及本车正常行驶，且本车的乘坐舒适性较好。

关键词

弱势道路使用者(VRU) / 弯道 / 运动状态 / 主动转向 / 混杂工况

Abstract

收起

This study investigated the protective effect of an active steering control strategy when VRU start from the outside or inside of a curve and cross the road with uniform acceleration，deceleration，and uniform velocity. Firstly，the spatial positional relationship models for vehicles and VRU，the safety assessment models，and the active steering safety distance models were established to propose an active steering control strategy. Then，a lateral collision avoidance controller was designed using the quintic polynomial lane-change method，the Frenet coordinate transformation method，and the model predictive control method. Finally，with electric bicycle riders as the collision avoidance targets，18 mixed conditions were constructed based on the state of the target lane status，the movement direction，and the speed of the electric bicycle to verify the collision avoidance effect of the active steering control strategy. The results indicated the active steering control strategy avoided collisions between vehicles and electric bicycles under mixed conditions. The preceding，ego，and following vehicles in the target lane can drive normally during lane-changing，and the vehicle ride comfort was satisfactory.

Key words

vulnerable road users (VRU) / curved road / motion states / active steering operation / mixed conditions

引用本文

洪亮, 陈志豪, 李梁. 混杂工况下面向VRU安全的主动转向控制策略. 中国安全科学学报, 2024 , 34 (12) : 84 -93 . DOI: 10.16265/j.cnki.issn1003-3033.2024.12.0252

Liang HONG, Zhihao CHEN, Liang LI. Active steering control strategy for VRU safety under mixed conditions[J]. China Safety Science Journal, 2024 , 34 (12) : 84 -93 . DOI: 10.16265/j.cnki.issn1003-3033.2024.12.0252

正文

收起

0 引言

收起

在道路交通事故中，行人、两轮车骑车人称为弱势道路使用者(Vulnerable Road Users，VRU)^[1]。相比于其他道路使用者，受伤的VRU需要更长的恢复周期，这给所在家庭带来沉重的心理负担与巨大的经济损失^[2]。世界卫生组织的统计数据表明：全球每年约有130万人死于道路交通事故，其中一半以上的死亡者为VRU^[3]。在我国，VRU的伤亡人数逐年递增。因此，VRU的道路安全性亟待加强。

主动避撞系统能够有效规避汽车与VRU的碰撞风险。主动避撞系统主要包括主动制动系统与主动转向系统。主动制动系统能够自动降低车辆的行驶速度，使汽车与VRU保持安全距离，以规避碰撞^[4]。然而，当汽车与VRU的纵向距离小于主动制动所需的最小安全距离时，主动制动系统的避撞效果不佳。因主动转向所需的最小安全距离小于主动制动所需的最小安全距离，此时主动转向系统能够改变车辆行驶路径，避免汽车与VRU发生碰撞^[5]。

关于主动转向控制策略的研究主要涉及路径规划与路径跟踪2方面。在路径规划方面，LI Junxiang等^[6]针对直道工况，提出基于深度强化学习的路径规划方案。FENG Jian等^[7]针对行人运动的随机性，研究兼顾安全性、鲁棒性与乘坐舒适性的路径规划方法。YI Shuai ^[8]利用B样曲线、多项式曲线等曲线拟合方法，开展路径规划工作。WANG Haoan等^[9]基于弹性带方法，实时修正换道路径，避免密集环境中汽车与VRU发生碰撞。在路径跟踪方面，WANG Pengwei等^[10]提出基于时变动态变量和车辆模型融合的转向操纵方法，以提升路径跟踪精度。CHOI 等^[11]通过约束前轮转向角与纵向加速度，确保主动转向中的跟踪精度。WANG Hengyang等^[12]提出一种基于模糊自适应权重控制的改进型模型预测控制算法，以提高车辆跟踪期望路径时的乘坐舒适性。CHEN Shuping等^[13]提出基于模型预测和PID控制的路径跟踪算法。王玉琼等^[14]开发前馈-反馈及自抗扰控制补偿相结合的路径跟踪算法。

当前主动转向控制策略主要为直道工况下，以匀速运动状态横穿马路的VRU提供保护。然而，一方面，道路环境复杂，弯道工况比较普遍^[15-16]，且适用于直道工况的主动转向控制策略在弯道工况中的避撞效果不佳^[17-18];另一方面，VRU的运动状态存在随机性与多样性^[19-20]。因此，有必要研究VRU由弯道外侧向内侧、由弯道内侧向外侧，以匀加速、匀减速、匀速运动状态横穿马路时，主动转向控制策略的保护功效。笔者提出一种主动转向控制策略，以电动自行车骑车人为避撞对象，基于目标车道状态、电动自行车运动方向和运动速度，构建混杂工况，以验证主动转向控制策略的避撞效果，拟拓展其保护范围。

1 主动转向控制策略

收起

建立弯道工况下的汽车与VRU的空间位置关系模型、安全评估模型以及主动转向安全距离模型，从而提出一种主动转向控制策略。

1.1 汽车与VRU的空间位置关系模型

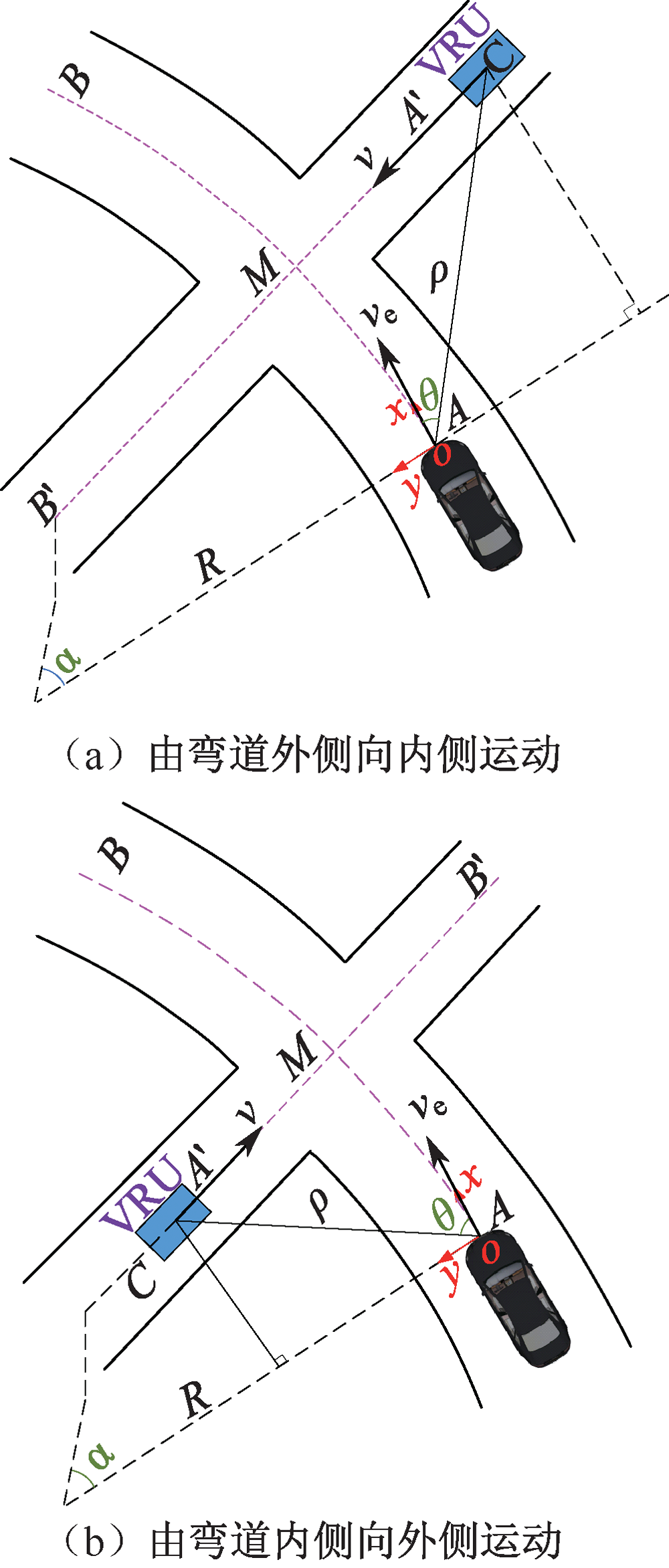

由于弯道存在曲率，直道与弯道工况下，VRU相对汽车的空间位置关系存在较大差异。弯道工况下，汽车与VRU的运动轨迹如图1所示。C为VRU的质心；v_e与v分别为汽车与VRU的运动速度，m/s;

A B ⌢

为汽车的行驶路径；

A' B'

为VRU的运动路径；M为两者路径的交点(碰撞点);毫米波雷达安装于汽车保险杠的横向中心处，oxy为毫米波雷达安装坐标系；ρ为汽车与VRU间的距离，m;θ为汽车与VRU间的夹角，(°);α为汽车行驶路径的曲率半径与VRU运动路径的夹角，(°);O为弯道的曲率中心；R分别为曲率半径，m。

汽车行驶路径的曲率半径R为：

(1)

R = v e ω e

式中

ω e

为汽车的横摆角速度，rad/s。

VRU相对于汽车的横向距离Y为：

(2)

Y = R 2 + 2 ρ R s i n θ + ρ 2 - R 由 外 侧 向 内 侧 运 动 R - R 2 - 2 ρ R s i n θ + ρ 2 由 内 侧 向 外 侧 运 动

汽车行驶至碰撞点的纵向路径长度X为：

(3)

X = R a r c t a n ρ c o s θ R + ρ s i n θ 由 外 侧 向 内 侧 运 动 R a r c t a n ρ c o s θ R - ρ s i n θ 由 内 侧 向 外 侧 运 动

1.2 安全评估模型

确定汽车与VRU的相对位置关系后，开展VRU的安全评估，建立安全评估模型，以实时调整汽车行驶状态，避免碰撞。

弯道工况下，当VRU横穿马路时，汽车安全行驶区域S是指以汽车与VRU的安全间距D为宽，汽车即将行驶过程中毫米波雷达安装点的运动轨迹为弧长，组成的弧形范围。

汽车与VRU的安全间距D的表达式为：

(4)

D = D e / 2 + D v / 2 + d m

式中：

D e

为汽车的横向宽度，m;对于行人，

D v

为0，对于两轮车骑车人，

D v

为两轮车的纵向长度，m;d_m为汽车与VRU应保持的最小间距，m。

VRU进入D的历经时间为进入时间

t E

，s;VRU离开D的历经时间为离开时间

t D

，s;汽车、VRU到达同一位置的历经时间为碰撞时间

t C

，s。

VRU以加速、减速、匀速运动状态，由弯道外侧向内侧横穿马路时，

t E

的计算方法如下：

(5)

t E = v 2 - 2 a v (Y + D) - v a v v 2 2 (Y + D) < a v < 0 ∧ v > 0 ∨ a v > 0 ∧ v > 0 - Y + D v a v = 0 ∞ 其 他

式中

a v

为VRU的运动加速度，m/s²。

VRU以加速、减速、匀速运动状态，由弯道内侧向外侧横穿马路时，

t E

的计算方法如下：

(6)

t E = - v 2 - 2 a v (Y - D) - v a v 0 < a v < v 2 2 (Y - D) ∧ v < 0 ∨ [a v < 0 ∧ v < 0] - Y - D v a v = 0 ∞ 其 他

若VRU已位于汽车安全行驶区域内，

t E

为0。

VRU以加速、减速、匀速运动状态，由弯道外侧向内侧横穿马路时，

t D

的计算方法如下：

(7)

t D = v 2 - 2 a v (Y - D) - v a v v 2 2 (Y - D) < a v < 0 ∧ v > 0 ∨ a v > 0 ∧ v > 0 - Y - D v a v = 0 ∞ 其 他

VRU以加速、减速、匀速运动状态，由弯道内侧向外侧横穿马路时，

t D

的计算方法如下：

(8)

t D = - v 2 - 2 a v (Y + D) - v a v 0 < a v < v 2 2 (Y + D) ∧ v < 0 ∨ [a v < 0 ∧ v < 0] - D + Y v a v = 0 ∞ 其 他

若VRU已位于汽车安全行驶区域内，

t D 、 t C

的计算方法如下：

(9)

t D = - v 2 - 2 a v (Y + D) - v a v 0 < a v < v 2 2 (Y + D) ∧ v < 0 ∨ [a v < 0 ∧ v < 0] - D + Y v a v = 0 ∧ v < 0 v 2 - 2 a v (Y - D) - v a v v 2 2 (Y - D) < a v < 0 ∧ v > 0 ∨ [a v > 0 ∧ v > 0] - Y - D v a v = 0 ∧ v > 0 ∞ 其 他

(10)

t C = X v e

比较

t E 、 t D

和

t C

的大小，建立安全评估模型。利用评估信号

K O

判断汽车与VRU的碰撞风险。若

K O

为1，则汽车将与VRU发生碰撞，VRU处于危险状态；若

K T

为0，汽车与VRU无碰撞风险，VRU处于安全状态。

K O

的计算方法如下：

(11)

K O = 1 ， t E < t C < t D 0 ， 其 他

1.3 主动转向安全距离模型

当本车

C e

的行驶速度大于目标车道中前车

C f

的行驶速度，本车

C e

的行驶速度小于目标车道中后车

C r

的行驶速度时，

C e

换道过程中，

C e

与

C f 、 C r

发生碰撞的概率较大。求解

C e

与

C f 、 C r

应保持的最小纵向距离，以避免

C e

换道过程中，

C e

与

C f 、 C r

发生碰撞。

C e 、 C f

与

C r

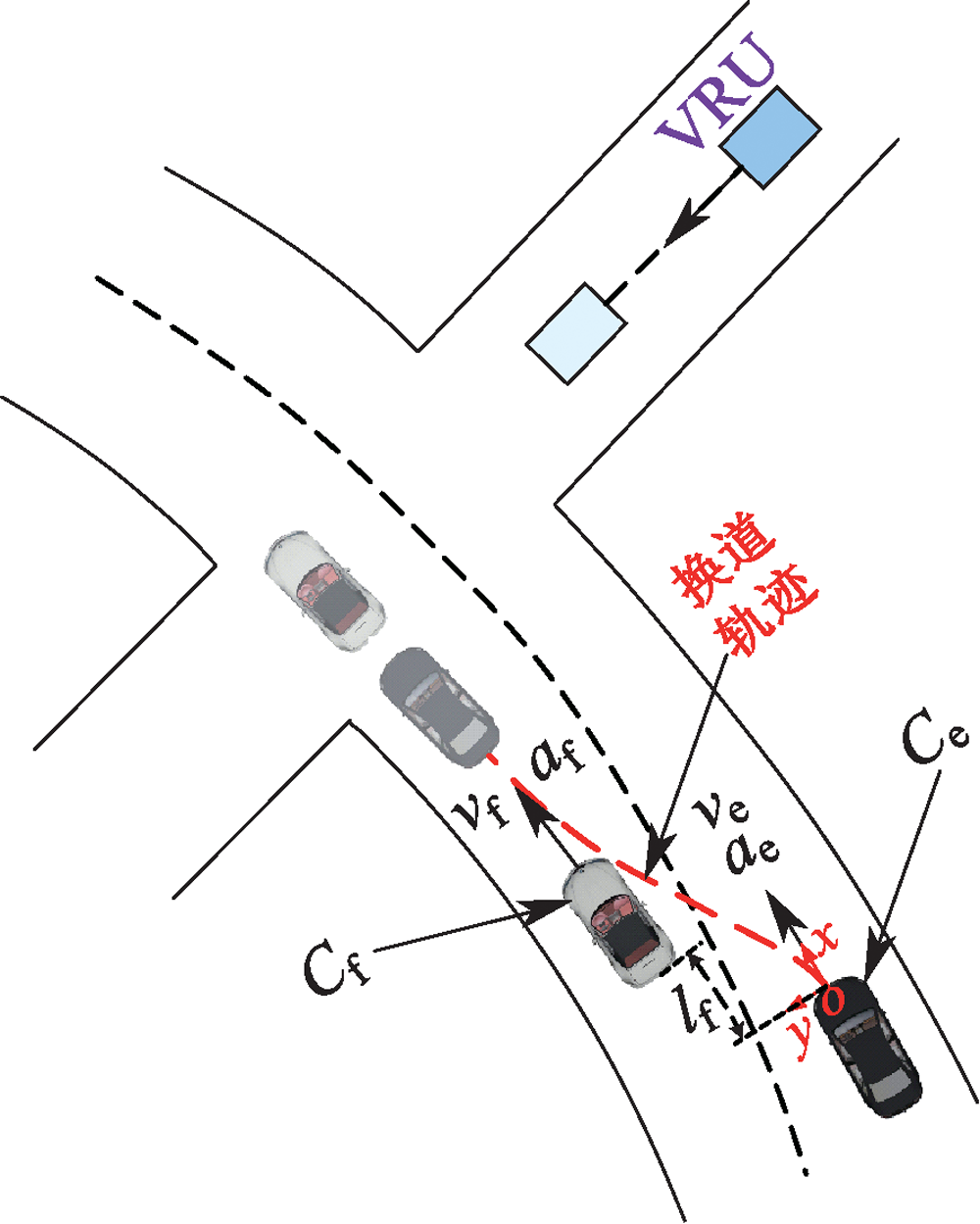

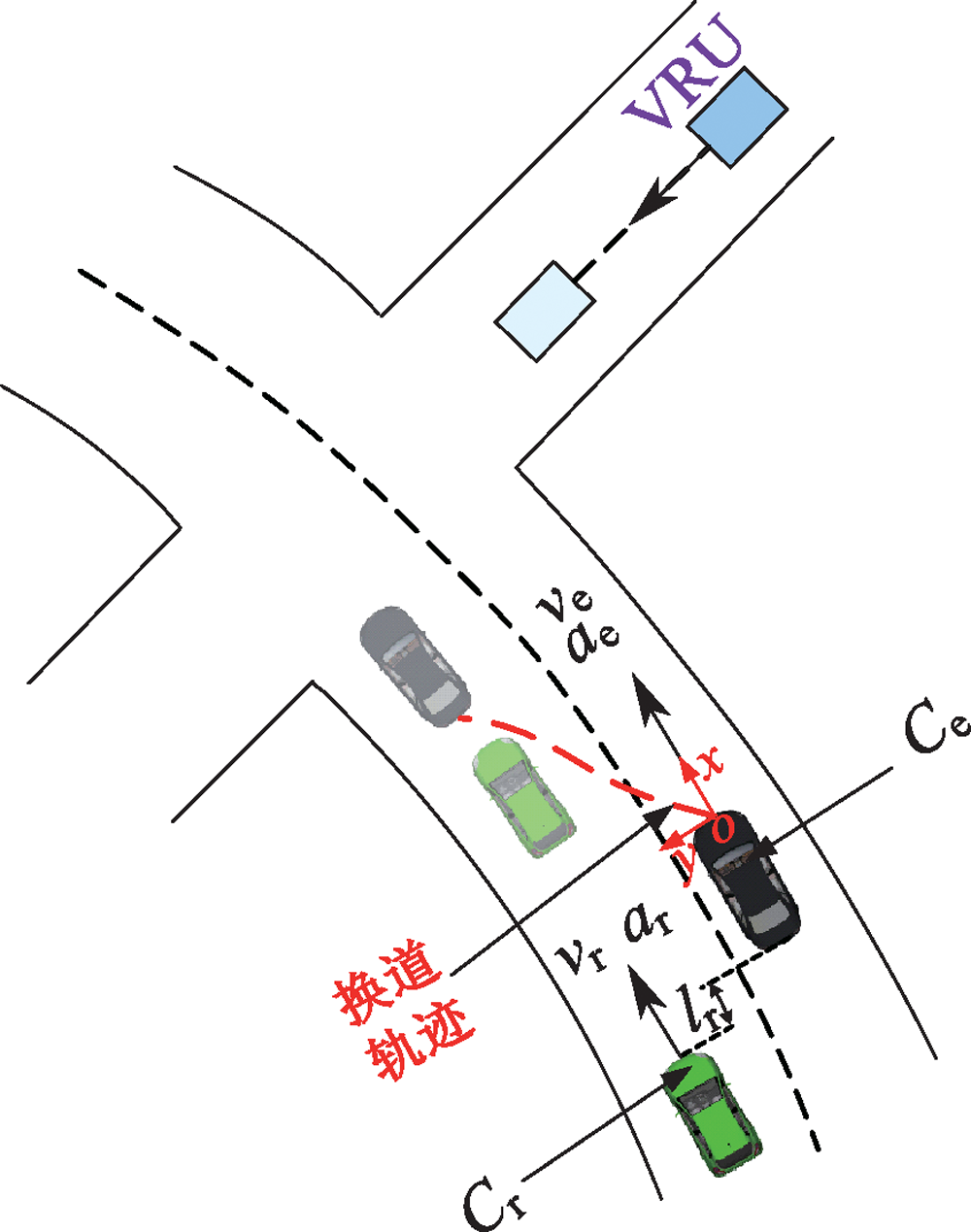

的行驶路径如图2、图3所示。换道初始时刻下，

C e

与

C f

保持的弧长为

l f

，m;

C e

与

C r

保持的弧长为

l r

，m;虚线为

C e

的换道路径；

v e 、 v f

与

v r

分别为

C e 、 C f

与

C r

的行驶速度，m/s;

a e 、 a f

与

a r

分别为

C e 、 C f

与

C r

的加速度，m/s²。

为避免换道过程中，

C e

与

C f 、 C r

发生碰撞，换道初始时刻，

C e

与

C f

应保持的最小弧长

l m f

为：

(12)

l m f = ∫ 0 t s ∫ 0 τ (a e - a f) d τ d t + (v e - v f) t s + D m f

C e

与

C r

应保持的最小弧长

l m r

为：

(13)

l m r = ∫ 0 t s ∫ 0 τ (a r - a e) d τ d t + (v r - v e) t s + D m r

式中：

t s

为换道时间，s;

D m f 、 D m r

为

C e

完成换道后，

C e

与

C f 、 C e

与

C r

应保持的最小间距，m。

基于换道初始时刻下，

C e

与

C f

应保持的最小弧长

l m f

;

C e g o

与

C r

应保持的最小弧长

l m r

，建立主动转向安全距离模型。利用转向信号K_S判断汽车开展主动转向的可行性与安全性。若K_S为1，则本车主动转向无碰撞风险；若K_S为0，则本车换道过程中，将与目标车道中的前车、后车发生碰撞。K_S的计算方法如下：

(14)

K S = 1 K B = 0 ∧ l f > l m f ∧ l r > l m r 0 K B = 1 ∨ l f < l m f ∨ l r < l m r

式中：K_B为制动信号，若K_B=1，本车开展主动制动操作；若K_B=0，本车停止主动制动操作。

考虑汽车的安全性与乘坐舒适性，设计弯道工况下的主动转向控制策略，具体步骤如下：

首先，确定本车与VRU的相对位置关系，预测获得VRU的运动状态后，计算VRU以不同运动状态横穿马路时的

t E 、 t D 、 t C

，通过安全评估模型判断汽车与VRU的碰撞风险。若

t E < t C < t D

，则VRU处于危险状态(

K O = 1

);否则VRU处于安全状态(

K O = 0

)。其次，判断本车行驶至碰撞点的纵向路径长度X与本车最小主动制动安全距离

S b

之间的关系。若

X > S b

，则本车制动距离充足(

K C = 1

)，开展主动制动操作(

K B = 1

)，以避免本车与VRU发生碰撞，当VRU相对于本车的横向距离Y大于本车宽度

D e

时，本车停止制动(

K B = 0

)，成功避撞；若X<S_b，则主动制动无法避免本车与VRU发生碰撞。最后，通过主动转向安全距离模型，判断换道初始时刻下，本车与目标车道中的前车、后车保持的弧长

l f 、 l r

，本车与前车、后车应保持的最小弧长

l m f 、 l m r

之间的关系，若

l f > l m f

且

l r > l m r ，

则主动转向无碰撞风险，本车开展主动转向操作(

K S = 1

)，以避免本车与VRU发生碰撞；否则主动转向过程中，本车将与前车、后车发生碰撞，本车停止转向(

K S = 0

)，此时本车采取制动操作，最大限度降低车速，以减轻VRU受到的伤害。

2 横向避撞控制器

收起

基于主动转向控制策略，设计横向避撞控制器。横向避撞控制器采用分层设计，上层控制器利用五次多项式换道法，规划横向避撞路径；下层控制器基于模型预测控制(Model Predictive Control，MPC)方法，输出合理的前轮转角，使得汽车及时跟踪横向避撞路径。

2.1 基于五次多项式换道法的上层控制器

五次多项式换道法根据换道起点与换道终点的信息、车辆实时运动状态，求解相关参数，完成合理的路径规划。五次多项式换道法表达式如下：

(15)

y (x) = a 0 + a 1 x + a 2 x 2 + a 3 x 3 + a 4 x 4 + a 5 x 5

式中：a₀~a₅为五次多项式系数；

x

为汽车换道过程中的纵向位移，m。

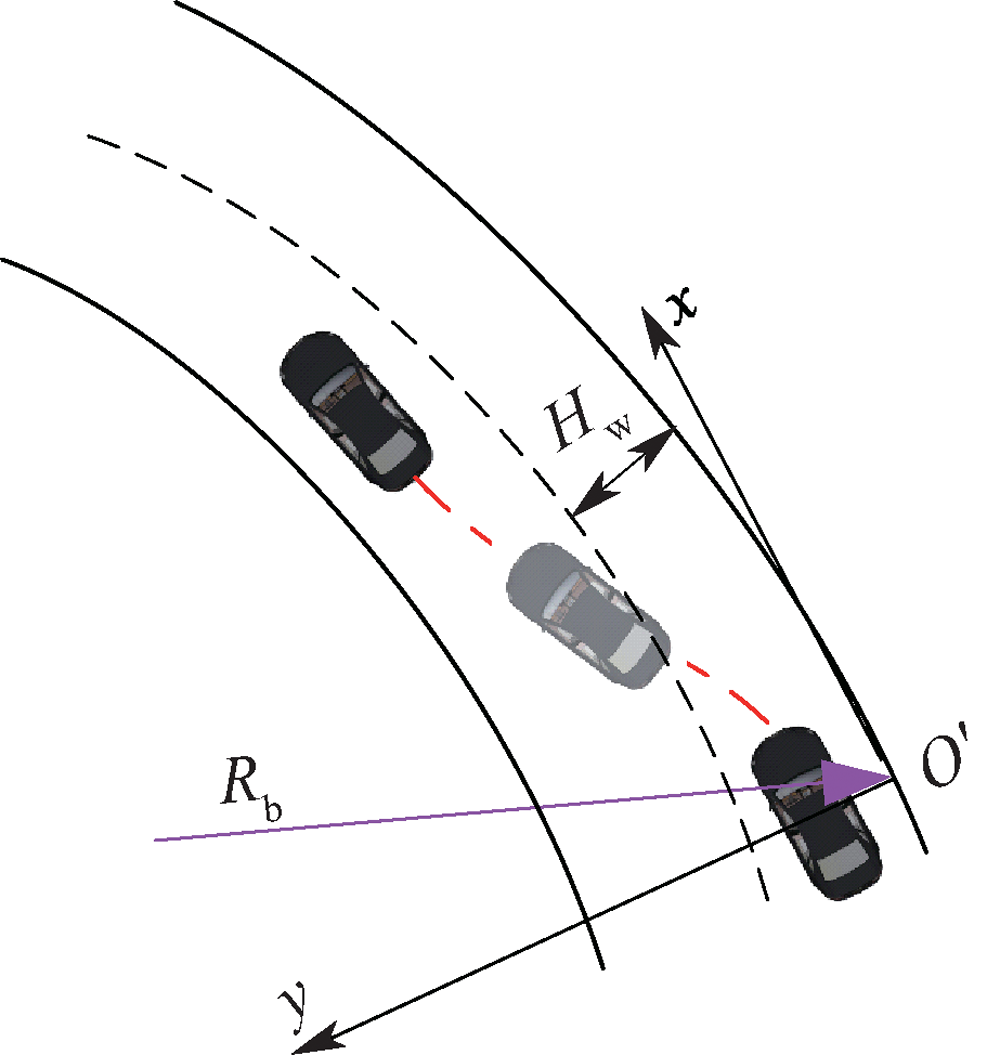

弯道工况下汽车换道情况如图4所示。点

O'

为换道起点沿车辆横向方向，向外延伸与原车道边缘的交点。以

O'

为原点，原车道边缘切线方向为x轴，垂直x轴的水平方向为y轴，建立坐标系

O' x y

。

汽车换道过程中，道路曲率变化较小，采用曲线函数对道路进行拟合，弯道外边缘的表达式为：

(16)

y e (x) = R b - R b 2 - x 2

式中

R b

为弯道外边缘的曲率半径，m。

汽车在原车道中心线的行驶路径为：

(17)

y 1 (x) = R b - (R b - 1 / 2 H w) 2 - x 2

式中

H w

为车道宽度，m。

汽车换道至目标车道中心线的行驶路径为：

(18)

y 2 (x) = R b - (R b - 3 / 2 H w) 2 - x 2

假设换道起点x为0，换道终点为

x t

，求解五次多项式的相关系数^[21]，表达式如下：

(19)

y (0) y' (0) y (x t) y' (x t) (1 + y' (0) 2) 2 / 3 y ″ (0) (1 + y' (x t) 2) 2 / 3 y ″ (x t) = H w 2 0 y 2 (x t) y' 2 (x t) R b - H w 2 R b - 32 H w

由式(19)可得：

(20)

a 0 a 1 a 2 = H w / 2 0 1 / 2 R b - H w

(21)

F 1 = R b - H w / 2

式中：

F 1 = R b - H w / 2

，m;

F 2 = R b - 3 / 2 H w

，m。

假设汽车纵向速度恒定^[22-23]，则式(15)变为：

(22)

y (t) = b 0 + b 1 t + b 2 t 2 + b 3 t 3 + b 4 t 4 + b 5 t 5

式中

b 0 = a 0 ， b 1 = a 1 v e ， b 2 = a 2 v 2 e ， b 3 = a 3 v 3 e ， b 4 = a 4 v 4 e ， b 5 = a 5 v 5 e

。

2.2 基于Frenet坐标系的坐标转换

弯道工况存在曲率，笛卡尔坐标系下，根据期望路径中的车辆横纵向位置，难以确定汽车的准确位置，导致车辆无法跟踪期望路径。基于Frenet坐标系的路径跟踪系统能够有效识别期望路径中的车辆横纵向位置。Frenet坐标系以期望路径的切线方向建立纵向坐标轴，法向方向建立横向坐标轴，通过横向距离与纵向距离确定目标点的位置。将上层控制器规划的期望路径与汽车实际路径的横向误差

e d

、横向误差变化率

e · d

、航向误差

e t

、航向误差变化率

e · t

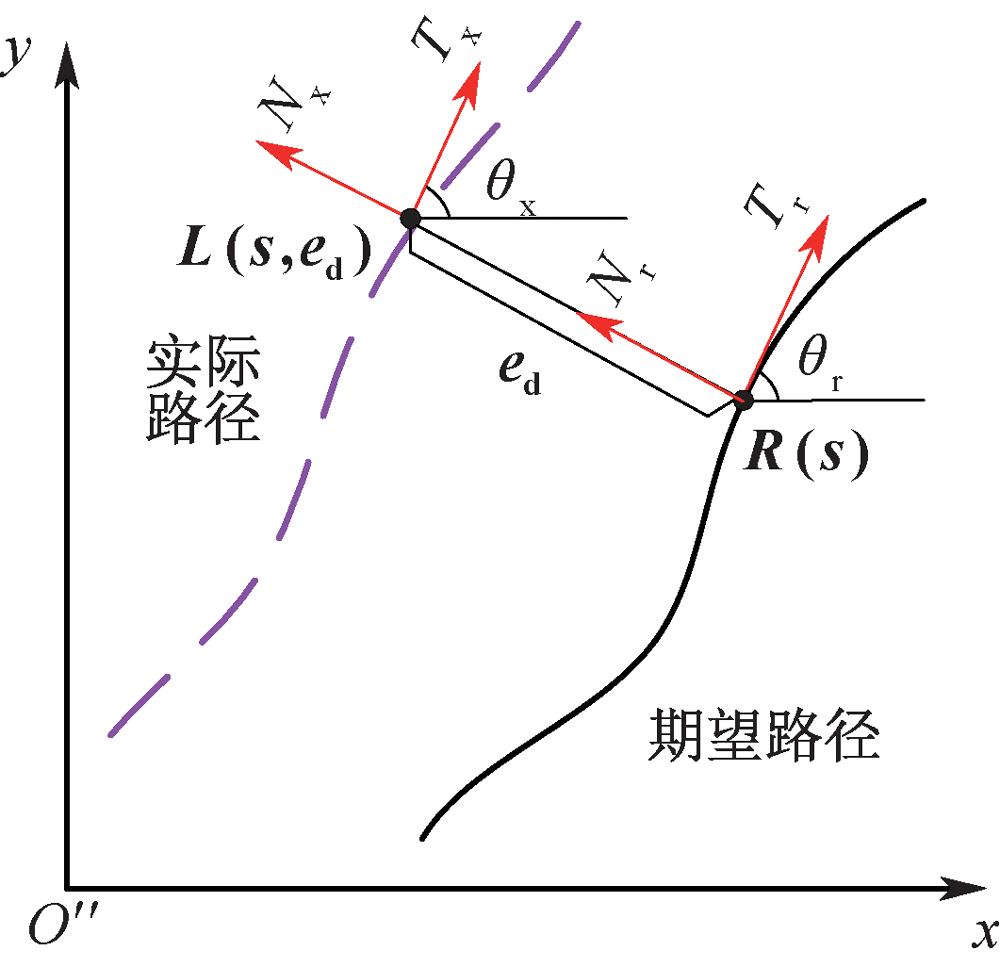

作为下层控制器的输入量。基于Frenet坐标系的坐标转换如图5所示。图5中，

R (s)

为期望路径中目标点在弧长s处的位置；

θ r

为

R (s)

的方位角，(°);

T r 、 N r

为

R (s)

的单位切向量、单位法向量。Frenet坐标系下，

L (s ， e d)

为实际路径中车辆的位置，

L (s ， e d)

由弧长s与横向偏差

e d

获得；

θ x

为

L (s ， e d)

的方位角，(°);

T x 、 N x

为

L (s ， e d)

的单位切向量、单位法向量；s为弧长，m;

e d

为

R (s)

与

L (s ， e d)

之间的横向偏差，m。

假设笛卡尔坐标系下，

L (s ， e d)

与

R (s)

的坐标分别为(x，y)和(x_r，y_r)，根据正交基与Frenet-Serret公式，计算获得下层控制器输入状态量的表达式：

(23)

ψ = e d e · d e t e · t = (x - x r) c o s θ r + (y - y r) s i n θ r v e s i n (θ x - θ r) θ x - θ r θ · x - θ · r

2.3 基于MPC的下层控制器

汽车换道过程中，MPC能够兼顾车辆稳定性与乘坐舒适性，通过预测模型、滚动优化与反馈校正等环节，控制车辆平稳跟踪期望路径。

基于车辆逆动力学模型，将上层控制器输出的

e d 、 e · d 、 e t 、 e · t

作为下层控制器的输入量，即

ψ = [e d ， e · d ， e t ， e · t] T

，前轮转角

δ f

作为下层控制器的输出量。非线性的车辆控制系统计算效率低、控制精度差。采用近似线性化方法，将车辆控制系统状态方程进行泰勒转换，考虑转向时的横摆角速度，忽略高阶项，保留一阶项，得到线性时变系统。此系统的计算效率高，控制精度较好^[24]。

3 主动转向控制策略验证

收起

弯道工况下，当汽车高速行驶或前方存在遮挡物时，毫米波雷达难以及时发现VRU。若VRU相对汽车的距离小于最小主动制动安全距离，则主动制动系统无法避免汽车与VRU发生碰撞。此时，需利用主动转向规避碰撞风险。以电动自行车骑车人作为避撞对象，利用Prescan、Carsim与Matlab/Simulink软件的联合仿真，验证主动转向控制策略的避撞效果。

3.1 仿真测试场景与仿真车辆

在Prescan软件中，建立仿真测试场景，设置弯道半径为330 m，车道宽度为3.75 m;选取Audi A8作为仿真车辆；由于Honda摩托车与电动自行车的外形相似，因此选用Honda摩托车模拟电动自行车。在Carsim软件中，选取D-Class/Sedan的车辆模型，设置动力学参数。将动力学参数导入Prescan软件中^[25]。在仿真车辆的前保险杠与后保险杠上，分别安装2个TIS传感器，用于模拟毫米雷达的特性，探测车辆前方、后方的障碍物。

3.2 混杂工况下的仿真验证

基于目标车道状态、电动自行车的运动方向和运动速度，构建18种混杂工况，见表1。

针对目标车道有前车无后车的情况，设置前车车速为50 km/h，前车相距本车的初始距离为30 m;针对目标车道无前车有后车的情况，设置后车车速为50 km/h，加速度为0.8 m/s²，后车与本车的初始车头位置齐平；针对目标车道有前车有后车的情况，设置前车车速为60 km/h，后车车速为50 km/h，后车加速度为0.5 m/s²，前车相距后车的初始距离为15 m，后车与本车的初始车头位置齐平。

3.2.1 有前车无后车的情况

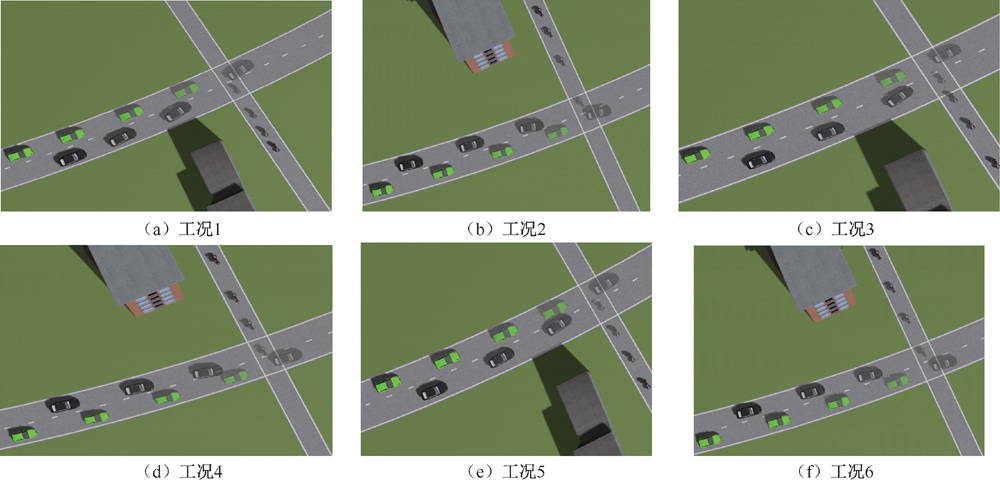

工况1—工况6中，前车、本车与电动自行车的行驶路径如图6所示。图6中，三者的行驶路径皆未相交，证明主动转向控制策略能够在本车换道避撞过程中能够避免本车与电动自行车发生碰撞，并确保前车与本车正常行驶。

3.2.2 无前车有后车的情况

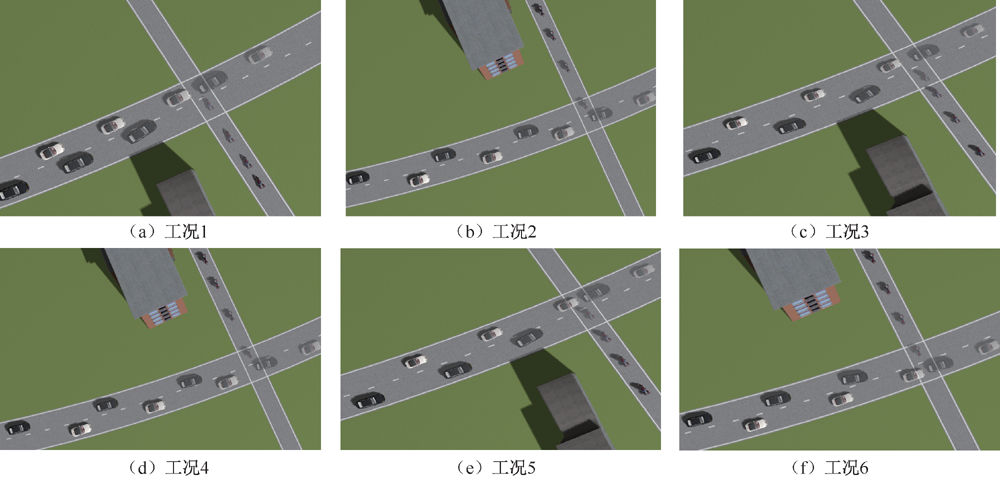

工况7—工况12中，本车、后车与电动自行车的行驶路径如图7所示。图7中，三者的行驶路径皆未相交，证明主动转向控制策略能够在本车换道避撞过程中能够避免本车与电动自行车发生碰撞，并确保本车与后车正常行驶。

3.2.3 有前车有后车的情况

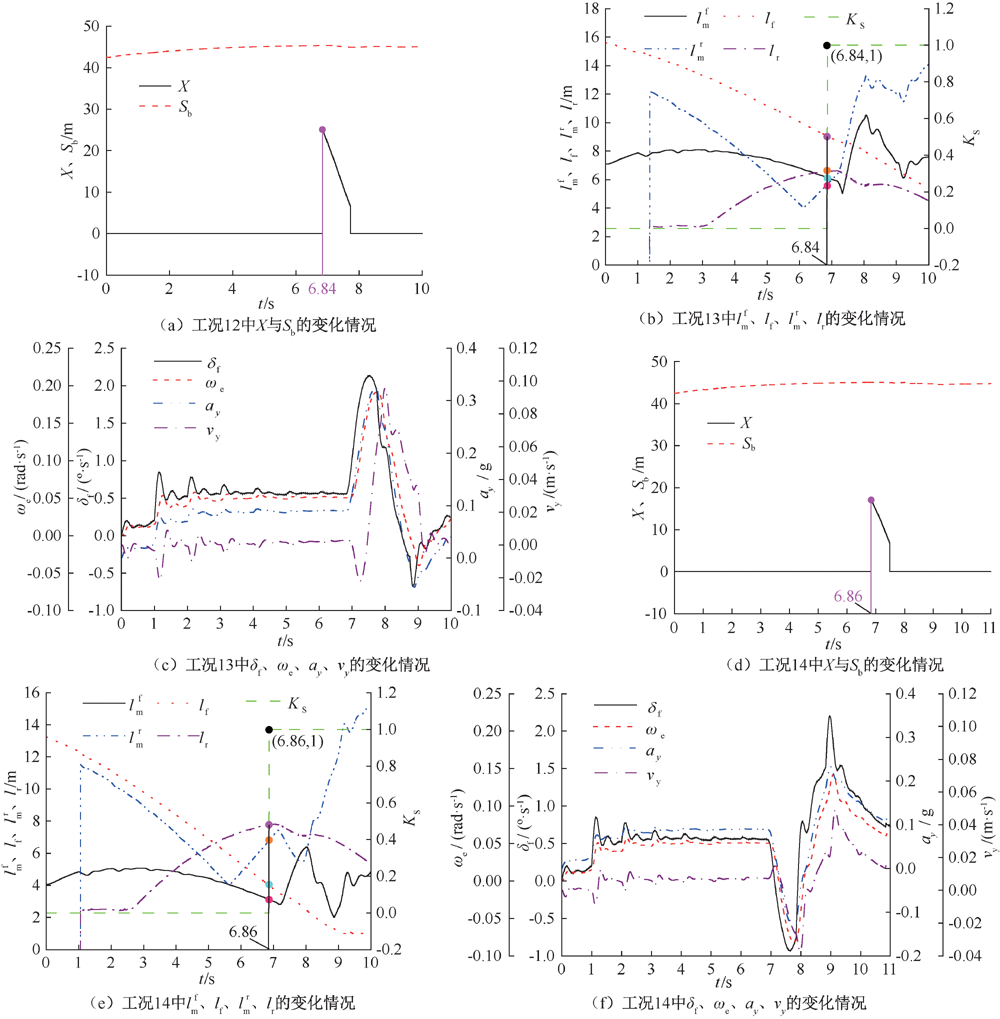

工况13的仿真结果如图8a—图8c所示。汽车行驶过程中，前方存在遮挡物，前端TIS传感器未能及时探测到电动自行车。由图8a可知：当仿真时间t为6.84 s时，前端TIS传感器探测到电动自行车，此时本车行驶至碰撞点的纵向路径长度X小于最小主动制动安全距离S_b，主动制动系统无法避免本车与电动自行车发生碰撞。由图8b可知：当t为6.84 s时，换道初始时刻下，本车与前车保持的弧长l_f大于本车与前车应保持的最小弧长

l m f

，本车与后车保持的弧长l_r大于本车与后车应保持的最小弧长

l m r

;此时，本车执行主动转向操作(K_S=1)。由图8c可知：本车换道过程中，前轮转角δ_f始终小于3°，前轮转角变化较小，换道过程平缓；横摆角速度ω_e变化平滑且无较大突变，峰值小于0.3 rad/s，换道过程平稳；横向加速度a_y峰值小于0.4 g，其小于路面能提供的最大横向加速度，a_y变化平缓；横向速度v_y较小，这说明本车换道过程中，车内乘员的乘坐舒适性较好^[26]。

工况14的仿真结果如图8d-图8f所示。由图8d可知：当t为6.86 s时，前端TIS传感器探测到电动自行车，此时X小于S_b，主动制动系统无法避免碰撞。由图8e可知：当t为6.86 s时，换道初始时刻下，l_f大于

l m f

，l_r大于

l m t

;此时，本车执行主动转向操作(K_S=1)。由图8f可知：本车换道过程中，δ_f位于[-1°，2.5°]之间；ω_e变化平滑且无较大突变，其峰值小于0.2 rad/s; 峰值小于0.3 g，a_y变化平缓；同时v_y较小，这说明本车换道过程中，乘员乘坐舒适性较好^[26]。

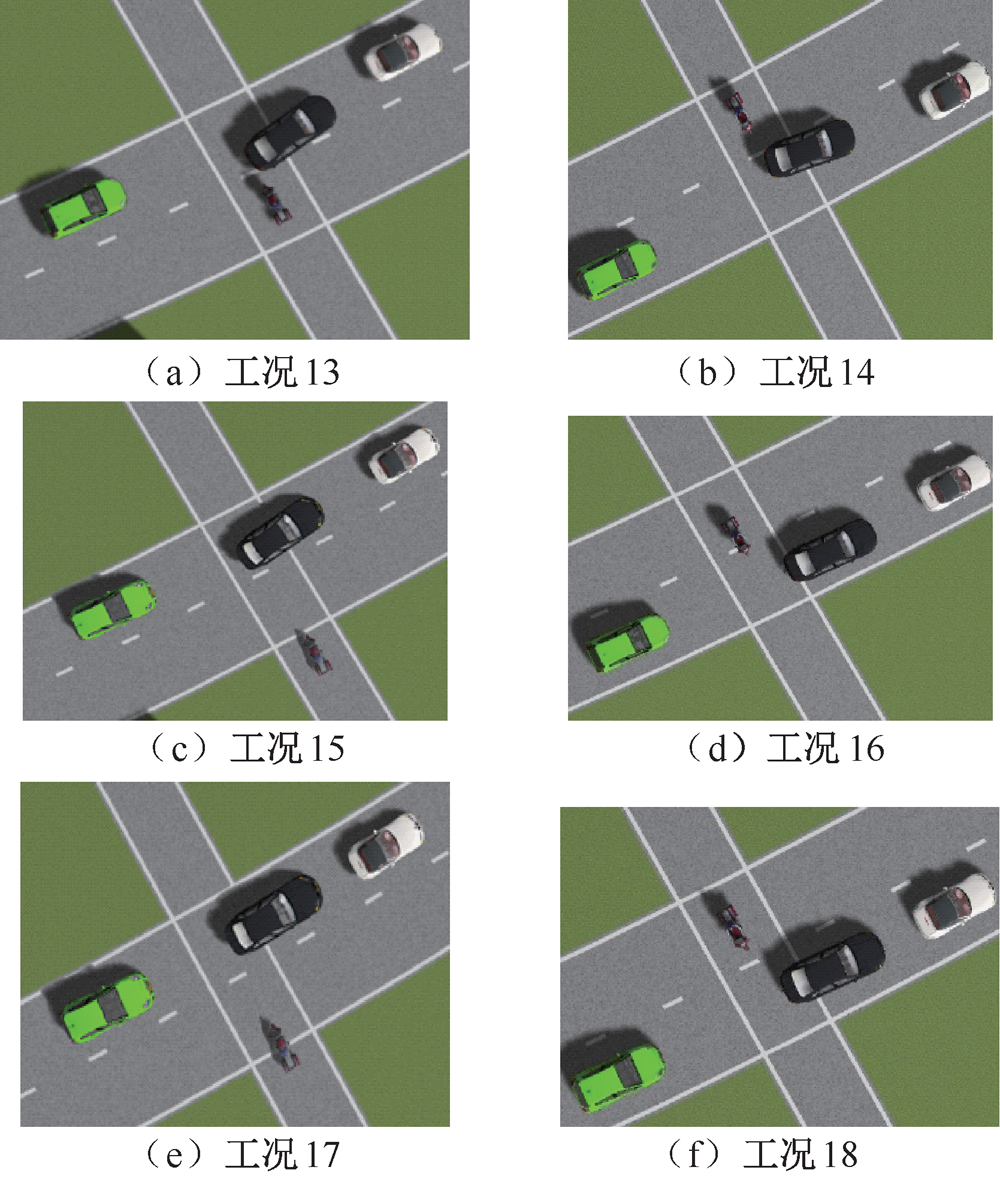

工况13—工况18的避撞效果图如图9所示。工况13—工况18中，主动转向控制策略能够避免本车与电动自行车发生碰撞，并确保前车、本车与后车均正常行驶。

4 结论

收起

1) 针对VRU由弯道外侧向内侧、由弯道内侧向外侧，以匀加速、匀减速、匀速运动状态横穿马路的情况，建立汽车与VRU的空间位置关系模型、安全评估模型及主动转向安全距离模型，从而提出一种主动转向控制策略。

2) 混杂工况下，主动转向控制策略均能够有效避免本车与电动自行车发生碰撞，同时确保本车换道过程中，目标车道中的前车与后车以及本车正常行驶，且本车的乘坐舒适性较好。这拓展了主动转向控制策略的保护范围，可为新型主动转向系统设计提供科学理论支撑。

3) 文中缺乏实车试验，且假设主动转向过程中车辆纵向速度恒定。今后将开展实车试验，以测试车辆紧急转向决策的计算效率，研究纵向加速度变化对主动转向避撞效果的影响。

基金

收起

国家自然基金资助(51805224)
中国博士后科学基金资助(2020M671307)
江苏省资助博士后研究人员计划项目(2019Z061)
江苏省博士后科研资助计划项目(2019K043)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

FRIDMAN

, ROTHMAN

, HOWARD

A W

, et al. Methodological considerations in MVC epidemiological research[J]. Injury Prevention, 2021, 27(2): 155-160.

[2]

SHARMA

, DHIMAN

, INDU

. Pedestrian intention prediction for autonomous vehicles: a comprehensive survey[J]. Neurocomputing, 2022, 508: 120-152.

[3]

世界卫生组织. 保护弱势道路使用者[EB/OL]. [2022-03-21]. https://www.who.int/china/zh/activities/protecting-vulnerable-road-users. https://www.who.int/china/zh/activities/protecting-vulnerable-road-users

[4]

FUJIWARA

, KAZUTAKA

. Making the world safer: autonomous emergency braking systems enhance safety for senior drivers[J]. Applied Economics Letters, 2021, 29: 1177-1181.

[5]

WANG

Xiaobo

, LI

Qin

, ZHA

Hongshan

, et al. Integrated active steering control strategy for autonomous articulated vehicles[J]. International Journal of Heavy Vehicle Systems, 2020, 27(5): 565-599.

[6]

Junxiang

, YAO

Liang

, XU

Xin

, et al. Deep reinforcement learning for pedestrian collision avoidance and human-machine cooperative driving[J]. Information Sciences, 2020, 532: 110-124.

[7]

FENG

Jian

, WANG

Chunyan

, XU

Can

, et al. Active collision avoidance strategy considering motion uncertainty of the pedestrian[J]. IEEE Transactions on Intelligent Transportation Systems, 2020, 23(4): 3543-3555.

[8]

Shuai

, LI

Hongsheng

, WANG

Xiaogang

. Pedestrian behavior understanding and prediction with deep neural networks[C]. 14^th European Conference on Computer Vision, 2016: 263-279.

[9]

WANG

Haoan

, TOTA

, AKSUN-GUVENC

, et al. Real time implementation of socially acceptable collision avoidance of a low speed autonomous shuttle using the elastic band method[J]. Mechatronics, 2017, 50: 341-355.

[10]

WANG

Pengwei

, GAO

Song

, LI

Liang

, et al. Automatic steering control strategy for unmanned vehicles based on robust backstepping sliding mode control theory[J]. IEEE Access, 2019, 7: 64 984-64 992.

[11]

CHOI

, KANG

. Simultaneous braking and steering control method based on nonlinear model predictive control for emergency driving support[J]. International Journal of Control Automation and Systems, 2017, 15(1): 345-353.

[12]

WANG

Hengyang

, LIU

Biao

, PING

Xianyao

, et al. Path tracking control for autonomous vehicles based on an improved MPC[J]. IEEE Access, 2019, 7: 161 064-161 073.

[13]

CHEN

Shuping

, XIONG

Guangming

, CHEN

Huiyan

, et al. MPC-based path tracking with PID speed control for high-speed autonomous vehicles considering time-optimal travel[J]. Journal of Central South University, 2020, 27(12): 3702-3720.

[14]

王玉琼, 高松, 王玉海, 等. 高速无人驾驶车辆路径跟踪和稳定性控制[J]. 浙江大学学报:工学版, 2021, 55(10): 1922-1929.

WANG

Yuqiong

, GAO

Song

, WANG

Yuhai

, et al. Trajectory tracking and stability control of high-speed autonomous vehicle[J]. Journal of Zhejiang University:Engineering Science, 2021, 55(10): 1922-1929.

[15]

杨佩佩, 熊坚, 何扬帆. 公路小半径曲线路段驾驶人焦虑水平模型[J]. 中国安全科学学报, 2023, 33(1): 227-232.

YANG

Peipei

, XIONG

Jian

, HE

Yangfan

. Anxiety level model of drivers on sharp circular curve road[J]. China Safety Science Journal, 2023, 33(1): 227-232.

[16]

吴付威, 付锐, 王鑫, 等. 驾驶人弯道安全行车特性研究[J]. 中国安全科学学报, 2018, 28(4): 19-23.

Fuwei

, FU

Rui

, WANG

Xin

, et al. Study on drivers' safe driving characteristics on curve road[J]. China Safety Science Journal, 2018, 28(4): 19-23.

[17]

WURTS

, STEIN

J L

, ERSAL

. Collision imminent steering at high speeds on curved roads using one-level nonlinear model predictive control[J]. IEEE Access, 2021, 9: 39 292-39 302.

[18]

余嘉星, ALIASGHAR

, 裴晓飞, 等. 考虑路径平滑性和避撞稳定性的智能汽车弯道轨迹规划研究[J]. 汽车工程, 2022, 44(5): 656-663.

Jiaxing

, ALIASGHAR

, PEI

Xiaofei

, et al. Research on cornering trajectory planning for intelligent vehicle considering trajectory smoothness and stability for collision avoidance[J]. Automotive Engineering, 2022, 44(5): 656-663.

[19]

李克强, 熊辉, 刘金鑫. 面向弱势道路使用者的多目标运动轨迹预测方法[J]. 中国公路学报, 2022, 35(1): 298-315.

Keqiang

, XIONG

Hui

, LIU

Jinxin

. Multiple object motion trajectory prediction for vulnerable road user[J]. China Journal of Highway and Transport, 2022, 35(1): 298-315.

[20]

李威, 钱宇彬, 冯浩, 等. 轿车-电动两轮车事故再现的参数敏感性研究[J]. 中国安全科学学报, 2018, 28(5): 49-55.

Wei

, QIAN

Yubin

, FENG

Hao

, et al. Study on sensitivities of reconstruction system to parameters for collision between sedan and electric two-wheeler[J]. China Safety Science Journal, 2018, 28(5): 49-55.

[21]

ANALOOEE

, KAZEMI

, AZADI

. SCR-Normalize: a novel trajectory planning method based on explicit quintic polynomial curves[J]. Journal of Multi-body Dynamics, 2020, 234(4): 650-674.

[22]

来飞, 黄超群. 智能汽车自动紧急转向避撞的跟踪控制方法对比研究[J]. 中国公路学报, 2021, 34(6): 250-264.

LAI

Fei

, HUANG

Chaoqun

. Comparative study on tracking control methods for automatic emergency steering and collision avoidance of intelligent vehicles[J]. China Journal of Highway and Transport, 2021, 34(6): 250-264.

[23]

ZHANG

Chuanwei

, GAO

Peng

, WANG

Jianlong

, et al. Research on active rear-wheel steering control method with sliding mode control optimized by model predictive[J]. IEEE Access, 2023, 11: 57 228-57 239.

[24]

LEE

, CHOI

S B

. Integrated control of steering and braking for path tracking using multi-point linearized MPC[J]. IEEE Transactions on Intelligent Vehicles, 2023, 8(5): 3324-3335.

[25]

GAO

Feng

, DUAN

Jianli

, HAN

Zaidao

, et al. Automatic virtual test technology for intelligent driving systems considering both coverage and efficiency[J]. IEEE Transactions on Vehicular Technology, 2021, 69(12): 14 365-14 376.

[26]

李杰, 孔祥悦, 王晓燕, 等. 基于模型预测的主动转向智能无人车辆横向稳态控制[J]. 北京理工大学学报, 2023, 43(8): 812-819.

Jie

, KONG

Xiangyue

, WANG

Xiaoyan

, et al. A lateral stability control strategy of active steering intelligent unmanned vehicle based on model predictive[J]. Transactions of Beijing Institute of Technology, 2023, 43(8): 812-819.

2024年第34卷第12期

PDF下载

307

133

引用本文

BibTeX

文章信息

doi: 10.16265/j.cnki.issn1003-3033.2024.12.0252

接收时间：2024-08-09
首发时间：2025-07-09
出版时间：2024-12-28

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-08-09
修回日期：2024-10-15

基金

国家自然基金资助(51805224)

中国博士后科学基金资助(2020M671307)

江苏省资助博士后研究人员计划项目(2019Z061)

江苏省博士后科研资助计划项目(2019K043)

作者信息

江苏大学汽车与交通工程学院，江苏镇江 212013

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/zgaqkxxb/CN/10.16265/j.cnki.issn1003-3033.2024.12.0252

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
