轻量化神经网络结合深度相机的矿工目标检测与定位

PDF下载

张淼 ¹^,² , 王孝军 ¹^,² , 雷经发 ¹^,²^,³^,^** , 赵汝海 ¹^,² , 李永玲 ¹^,²

中国安全科学学报 | 安全工程技术 2025,35(3): 115-124

收起

中国安全科学学报 | 安全工程技术 2025, 35(3): 115-124

轻量化神经网络结合深度相机的矿工目标检测与定位

全屏

张淼¹^,², 王孝军¹^,², 雷经发¹^,²^,³^,^**, 赵汝海¹^,², 李永玲¹^,²

作者信息

¹ 安徽建筑大学机械与电气工程学院，安徽合肥 230601

² 工程机械智能制造安徽省教育厅重点实验室，安徽合肥 230601

³ 过程装备与控制工程四川省高校重点实验室，四川自贡 643000

张淼 (1986—)，男，河南项城人，博士，讲师，主要从事机器视觉、人机工程等方面的研究。E-mail：miao@ahjzu.edu.cn。

赵汝海，副教授；

李永玲，讲师

通讯作者:

** 雷经发(1978—)，男，安徽巢湖人，博士，教授，主要从事视觉检测、人因工程等方面的研究。E-mail：rain78828@163.com。

Lightweight neural network combined with depth camera for miner target detection and localization

Miao ZHANG¹^,², Xiaojun WANG¹^,², Jingfa LEI¹^,²^,³^,^**, Ruhai ZHAO¹^,², Yongling LI¹^,²

Affiliations

¹ School of Mechanical and Electrical Engineering，Anhui Jianzhu University，Hefei Anhui 230601，China

² Key Laboratory of Intelligent Manufacturing of Construction Machinery，Anhui Education Department，Hefei Anhui 230601，China

³ Sichuan Provincial Key Laboratory of Process Equipment and Control Engineering，Zigong Sichuan 643000，China

出版时间: 2025-03-28 doi: 10.16265/j.cnki.issn1003-3033.2025.03.0863

文章导航

摘要

收起

为防止矿工误入危险区域，提出一种YOLOv5s-MPD轻量化井下矿工目标检测模型，并结合深度相机定位矿工目标，实时检测矿工是否进入危险区域。首先，使用MobileNetv3轻量化神经网络作为主干特征提取网络，大幅降低模型体积；其次，引入极化自注意力模块(PSA)，增强目标的感知能力；最后，采用可变形卷积网络(DCNv2)替代特征融合层中C3模块的标准卷积，解决常规卷积丢失部分特征信息的问题，利用改进模型结合深度相机获取的彩色图像检测矿工目标，并得到目标中心点的空间三维坐标。结果表明：改进模型相比于YOLOv5s，参数量和计算量分别减少83.54%和77.03%，模型体积大小仅为3.4 MB，检测速度为70.2帧/s，提升54.97%，平均精度均值(mAP)为0.825。与主流目标检测模型相比，改进模型的参数量、计算量、模型体积、检测速度和mAP较为均衡。在实际定位精度试验中，1~8 m范围内测得相机与矿工目标间距离的平均绝对误差和平均相对误差分别为0.11 m和1.74%；最大绝对误差和最大相对误差分别为0.25 m和2.96%。在动态检测中，均能检测到矿工目标并输出其位置信息，检测成功率达97.5%。

关键词

轻量化 / 神经网络 / 深度相机 / 目标检测 / 目标定位 / 安全预警

Abstract

收起

To prevent miners from mistakenly entering dangerous areas，a lightweight underground miner object detection model based on YOLOv5s-MPD was proposed，which combined with depth camera to locate miner targets and detect whether miners had entered dangerous areas in real time. Specifically，the MobileNetv3 lightweight neural network was used as the backbone feature extraction network to significantly reduce the model size. Secondly，Polarized Self-Attention (PSA) module was introduced to enhance the perception of targets. Finally，Deformable Convolution Network v2 (DCNv2) was used to replace the standard convolution in the C3 module of the feature fusion layer，solving the problem of partial feature information loss in conventional convolution. The improved model was used in combination with the color images obtained by the depth camera to detect miner targets and obtain the spatial three-dimensional coordinates of the target center points. The results show that compared with YOLOv5s，the improved model reduces the number of parameters and computation by 83.54% and 77.03%，respectively. The model size is only 3.4 MB，and a detection speed of 70.2 f/s，which is increased by 54.97%. The mean average precision is 0.825. Compared with mainstream object detection models，the improved model has a more balanced number of parameters，computation，model size，detection speed，and mean average precision. In the actual positioning accuracy test，within a range of 1-8 meters，the average absolute error and average relative error of the distance between the camera and the miner target were 0.11 meters and 1.74%，respectively. The maximum absolute error and maximum relative error were 0.25 meters and 2.96%，respectively. In the dynamic detection，the miner target could be detected and its location information output，with a detection success rate of 97.5%.

Key words

lightweight / neural network / deep camera / target detection / target localization / security warning

引用本文

张淼, 王孝军, 雷经发, 赵汝海, 李永玲. 轻量化神经网络结合深度相机的矿工目标检测与定位. 中国安全科学学报, 2025 , 35 (3) : 115 -124 . DOI: 10.16265/j.cnki.issn1003-3033.2025.03.0863

Miao ZHANG, Xiaojun WANG, Jingfa LEI, Ruhai ZHAO, Yongling LI. Lightweight neural network combined with depth camera for miner target detection and localization[J]. China Safety Science Journal, 2025 , 35 (3) : 115 -124 . DOI: 10.16265/j.cnki.issn1003-3033.2025.03.0863

正文

收起

0 引言

收起

目前，我国煤矿采掘行业正处于综合机械化采矿向智能化采矿的过渡阶段，逐渐形成了煤炭智能化理论体系^[1]。ZHANG Kexue等^[2]提出煤矿智能化系统的架构，认为矿井目标检测是煤矿智能化高速通信及信息获取的基础，并指出应以人员检测为主。由于煤矿井下存在多种危险区域，如易发生垮落区、采空区、有害气体超标区、高压电区以及大型机械设备工作区等^[3]，为防止矿工误入危险区域，煤矿井下人员定位是安全生产的重要组成部分^[4-5]。因此，在煤矿井环境中实现煤矿工人实时高精度的定位对保护矿工人身安全、提高安全生产效率具有重要意义。

在国内外关于井下矿工目标检测与定位的研究中，视觉感知方法因其信息量丰富和检测效率高，具有广泛的应用前景。基于深度相机的煤矿井下目标定位技术，通过融合彩色图像与深度信息，在彩色图像中检测矿工目标，并结合检测结果与深度数据，实现井下矿工的精确定位^[6]。近年来，许多学者致力于将深度学习目标检测算法应用于矿井安全检测领域^[7-9]。张春堂等^[10]通过更换单发多框检测器(Single Shot MultiBox Detector，SSD)算法的特征提取网络，提高了矿工安保穿戴情况检测速度。郭永存等^[11]改进掩码区域卷积神经网络(Mask Region-Convolution Neural Network，Mask R-CNN)算法，提高了黑暗环境中无人电车小目标障碍物检测精度。李伟山等^[12]通过改进快速区域卷积神经网络(Faster Region-Convolution Neural Network，Faster R-CNN)算法中的候选区域网络，提高了矿工检测精度。王科平等^[13]提出一种基于改进YOLOv4的目标检测算法用于综采工作面对关键设备及人员的准确检测，其平均精度均值(mean Average Precision，mAP)为92.59%。郝明月等^[14]提出一种基于改进YOLOv5的矿工排队检测方法，在复杂矿井环境中能够准确识别矿工排队情况。杨豚等^[15]通过采用部分卷积替换YOLOv5模型C3模块中的传统卷积和解耦模型预测头，为井下无人驾驶的轨道电机车提供了更精准的安全预警。上述方法虽然能够实现对矿工目标的检测，但模型复杂度高、参数量和计算量较大，无法在检测精度和检测速度之间实现有效平衡。在检测出目标后，为进一步实现精确的定位，多采用单目或双目视觉空间定位技术。郭曦等^[16]使用双目相机跟踪目标并进行测距，防止矿工进入危险区域。ZHOU Cheng等^[17]基于双目相机，将其应用于机器设备的安全保护，实现人员与设备的分离和预警。韩江洪等^[18]基于单目相机定位井下巷道行人，实现了矿工与机车之间的距离检测，从而减少机车运行事故发生。但此类方法的定位精确度和速度仍需进一步提升。

因此，笔者拟针对矿井作业人员安全预警需要，提出一种改进的YOLOv5s轻量化井下矿工目标检测模型，着重于优化检测速度与精度之间的平衡，并结合深度相机以实时检测和定位矿工目标。

1 改进的YOLOv5s轻量化矿工目标检测模型

收起

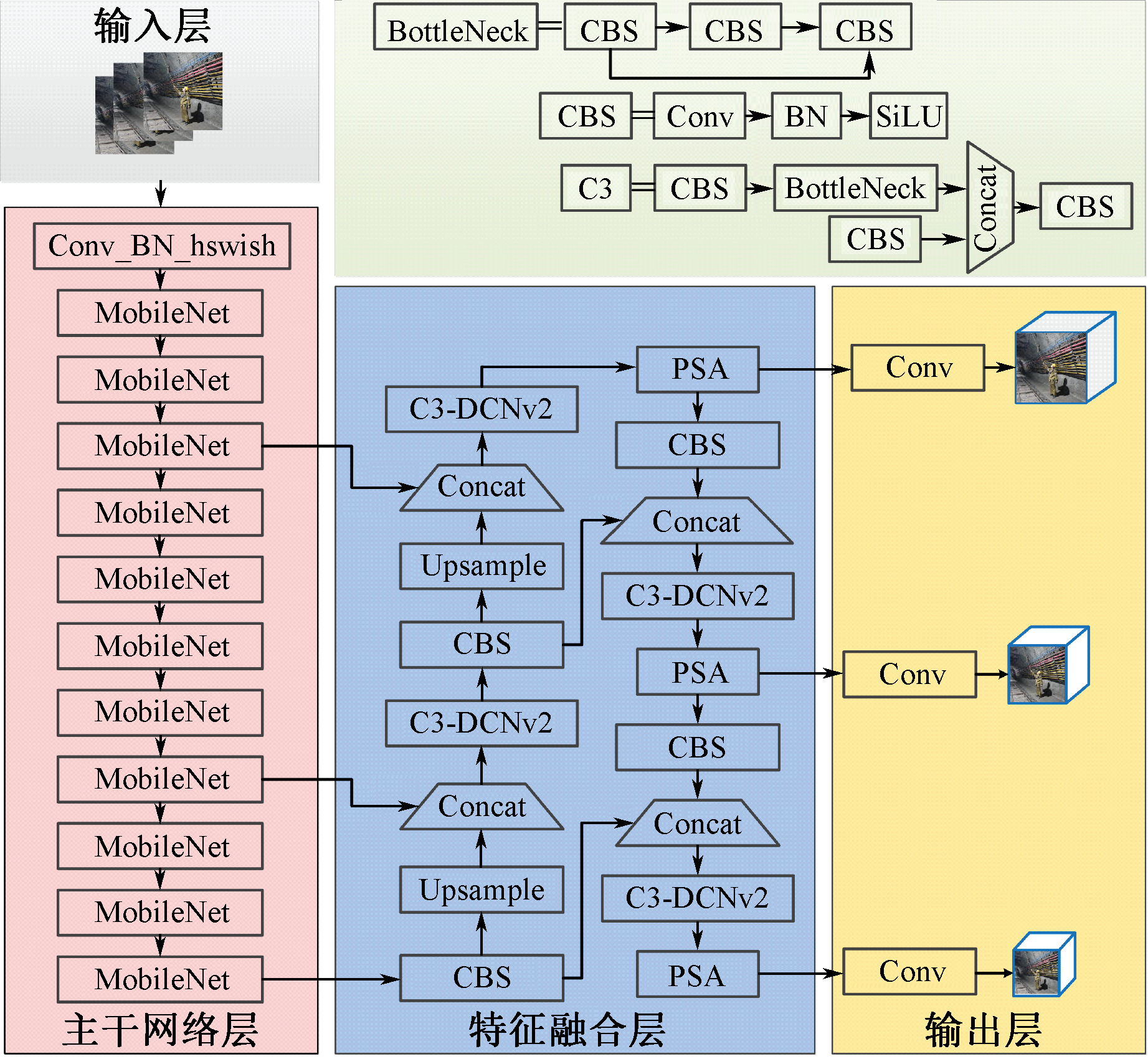

选用YOLOv5算法中的YOLOv5s模型作为基础模型，该模型框架由输入层、主干网络层、特征融合层和输出层组成。

输入层应用Mosaic增强技术提升数据多样性;主干网络层通过CBS(Convolution-BatchNormalization-SiLU)、C3和快速空间金字塔池化等模块进行特征提取；特征融合层由特征金字塔网络(Feature Pyramid Networks，FPN)和路径聚合网络(Path Aggregation Network，PAN)构成，FPN自底向上传递语义信息，PAN实现跨层级特征交互以增强多尺度检测能力;输出层最终生成目标定位与分类信息，为检测跟踪任务提供支持。

将YOLOv5s的主干网络替换为MobileNetv3轻量化特征提取网络，大幅降低模型的参数量和计算量，提升检测速度，实现模型的轻量化设计。但对于井下强光干扰、灰尘干扰、遮挡干扰和低光照等复杂环境导致的图像质量较差时，YOLOv5s-MobileNetv3模型检测效果难以保证。因此，在特征融合层末端嵌入极化自注意力(Polarized Self-Attention，PSA)模块，关注复杂环境中的目标，提高模型对井下矿工目标的检测精度，将可变形卷积(Deformable Convolution Network v2，DCNv2)替代特征融合层中C3模块的标准卷积增强模型对井下矿工目标形变的适应能力，改进后的YOLOv5s-MPD(MobileNetv3 PSA DCNv2)模型结构如图1所示。

1.1 模型轻量化改进

MobileNetv3结合了深度可分离卷积、线性瓶颈和倒置残差结构，删除计算成本较高的网络层，融入压缩激励注意力模块(Squeeze-and-Excitation，SE)。此外，MobileNetv3网络采用结构重参数化方法融合了卷积层和批量归一化层，引入易于量化模型的h-swish激活函数。使得模型保持较高精度的前提下，减少参数和计算量。

在主干网络中由于使用MobileNetv3深度可分离卷积替代YOLOv5s传统卷积。与传统卷积不同，该方法分开处理通道和空间信息，首先对每个通道分别进行卷积操作，然后再通过逐点卷积进一步减小参数量和计算复杂度。设输入特征图高为H，宽为W，输入通道数为D₁，卷积核高宽的尺寸为K×K，输出通道数为D₂，标准卷积参数量P_O和计算量F_O的计算如下：

(1)

P O = D 1 D 2 K K

(2)

F O = D 1 D 2 H W K K

替代为深度可分离卷积后，参数量P_I和计算量F_I的计算公式：

(3)

P I = D 1 K K + D 1 D 2

(4)

F I = D 1 H W K K + D 1 D 2 H W

深度可分离卷积和标准卷积参数量比值和计算量比值：

(5)

P I P O = F I F O = 1 D 2 + 1 K 2

由式 (5)可知：可分离卷积替代传统卷积后，参数量和计算量均减少到标准卷积的

1 D 2 + 1 K 2 ，

即当MobileNet使用3×3的深度可分离卷积时，相比标准卷积的参数量和计算量减少8~9倍。

1.2 注意力模块

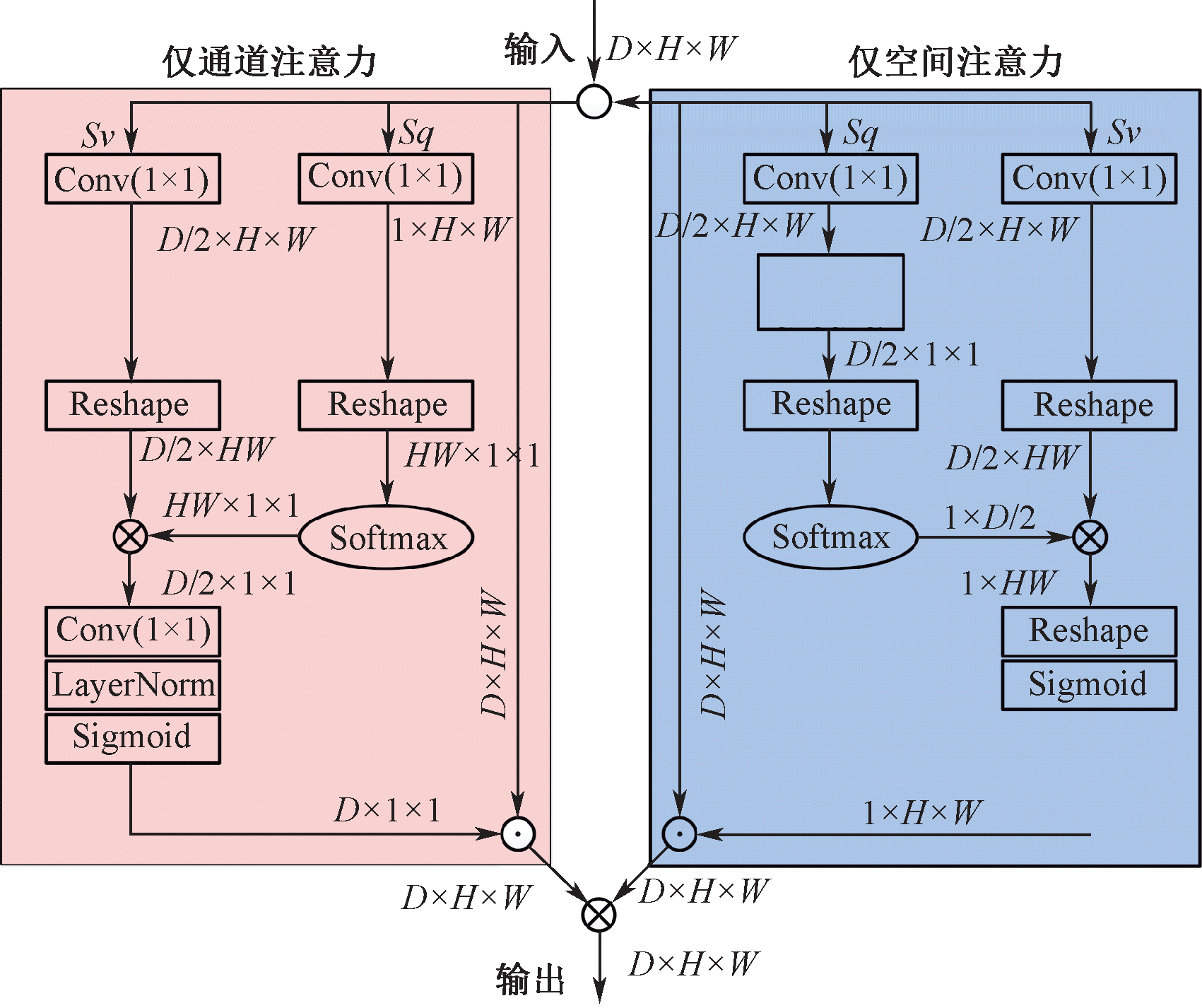

针对实际应用中的复杂矿井环境，引入PSA模块，该模块是结合通道和空间的注意力模块，可以增强目标的特征，减弱复杂环境与无关信息干扰，使得检测更准确，同时减少计算开销，模块结构如图2所示。

引入仅通道注意力，可以帮助网络获取不同通道之间的关联性，进而能够更充分地捕获输入特征的深层语义信息，计算式如下：

(6)

A s h (X) = F S G [S z θ 1 (σ 1 (S v (X)) × F S M (σ 2 (S q (X))))]

式中：S_q、S_v和S_z为不同的1×1卷积操作；σ₁和σ₂为张量重塑算子；F_SM(·)为Softmax操作；θ₁为通道卷积的中间参数；F_SG(·)为Sigmoid操作。

引入仅空间注意力，可以利用输入特征之间的空间位置关系，更充分地捕获局部细节信息，计算式如下：

(7)

A s p (X) = F S G [σ 3 (F S M (σ 1 (F G P S q (X)))) × σ 2 (S v (X))]

式中：σ₃为张量重塑算子；F_GP(·)为全局池化操作。将2个分支的输出并行连接后，极化自注意力公式如下：

(8)

P S A (X) = Z c h + Z s p = A c h (X) ☉ c h X + A s p (X) ☉ s p X

式中：☉^ch和☉^sp分别为channel-wise和spatial-wise乘法运算符；Z^ch和Z^sp分别为经过仅通道和仅空间注意力的输出特征图。

1.3 DCNv2

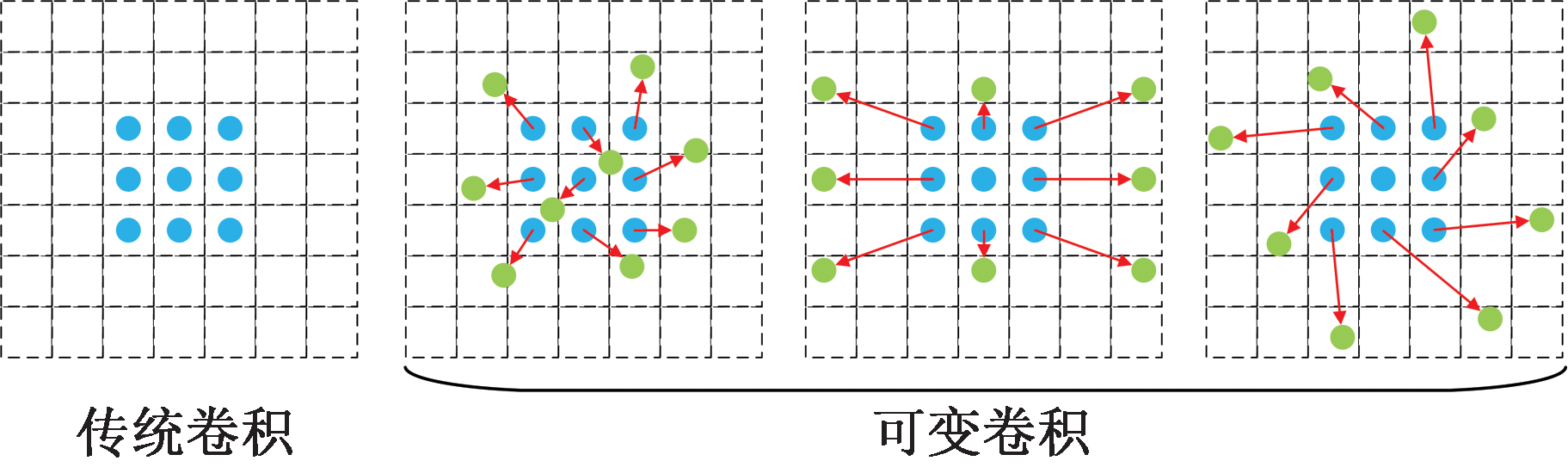

在卷积神经网络中，采用卷积核作为特征提取器，对输入样本进行卷积操作来捕获其内在特征。然而，在矿下，由于矿工目标通常处于运动状态，传统卷积很难适应目标变化，导致模型的检测精度下降。DCNv2是在卷积层通过卷积操作，捕获输入特征图中目标的变形信息，如图3所示。假设卷积核的大小为3×3，采样点有9个，每采样点都被赋予偏移量，在提取图像特征时，保持相同的感受野大小和卷积计算的有效性。DCNv2的参数比传统卷积更加紧凑，并且卷积核的形状可以根据输入特征自适应调整，因此，更适合处理不同形状和位置的特征。

DCNv2在某一采样点l₀的计算过程如下：

(9)

y (l 0) = ∑ l n ∈ R w (l n) X (l 0 + l n + Δ l n) Δ m k

式中：X为输入特征图；w为采样位置的权重；R为卷积核的区域；l_n为R中相对于l₀的相对位置；Δl_n为偏移量。偏移量Δl_n根据目标特征的分布来移动区域R中的点，通常情况下，偏移量Δl_n为小数，这导致输入特征图上像素位置X的值无法直接获得，需要通过双线性插值估计，将可变形卷积的公式转换如下：

(10)

x (l) = ∑ q G (q ， l) X (q)

式中：l=l₀+l_n+Δl_n为偏移区域的任意位置；q为特征图映射中的所有积分空间位置；X(q)为特征图中全部整数位置上点的取值；G(q，l)为单个二维卷积核的双线性插值函数。

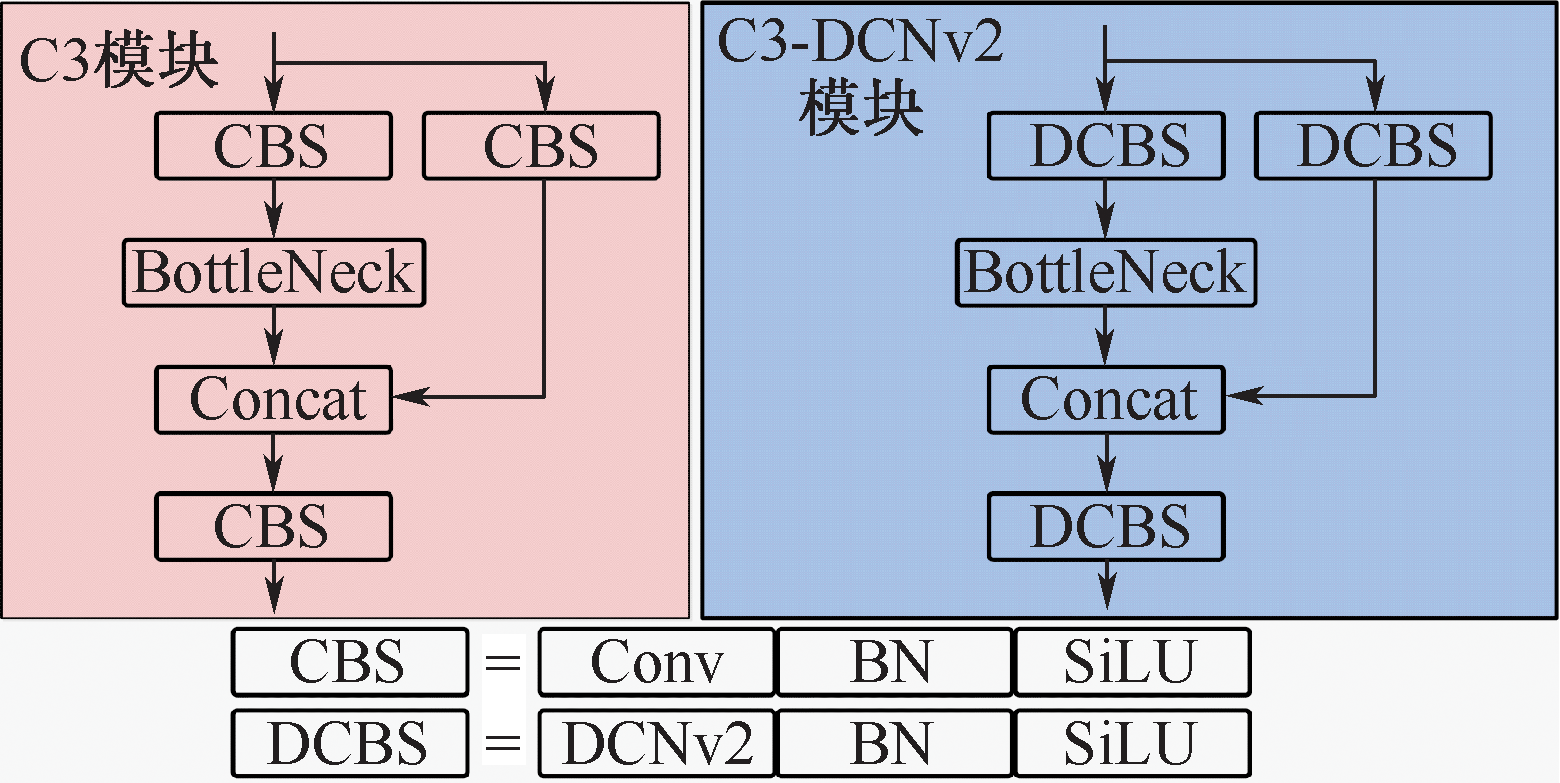

文中提出改进方案，使用DCNv2替代特征融合层C3模块中的常规卷积，提取不同尺度目标更多的特征信息，改进后的C3-DCNv2模块如图4所示。

2 目标定位算法设计

收起

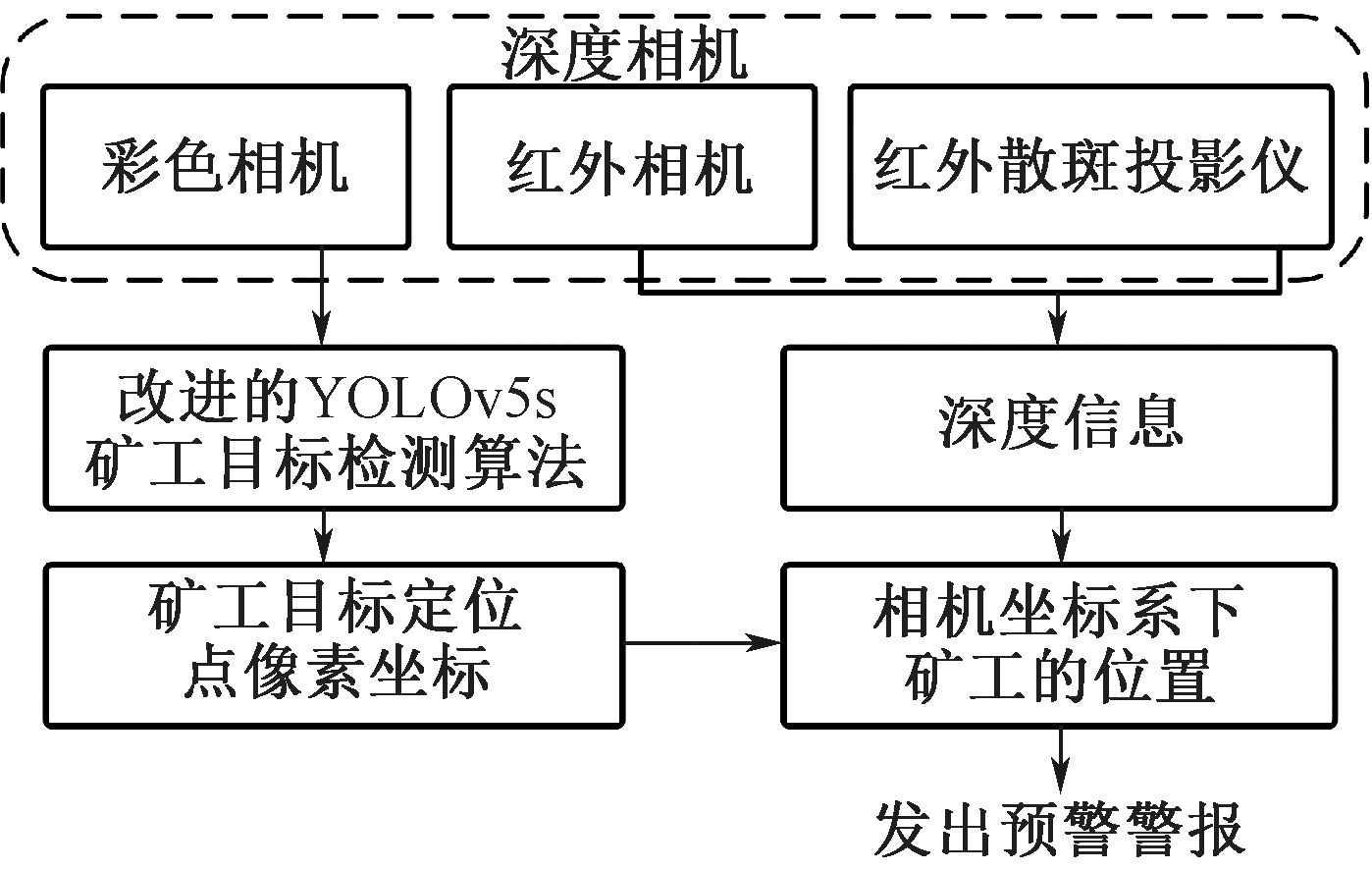

2.1 检测与定位系统框架

采用高性能几何关系定位模型。首先，基于成像原理推导坐标系转换关系；然后，结合红外相机与彩色相机的内外参数标定结果，构建矿工目标测量模型；最后，根据彩色相机的检测结果选取定位点，并融合深度信息计算矿工目标的三维坐标，具体定位流程如图5所示。

2.2 深度测量原理

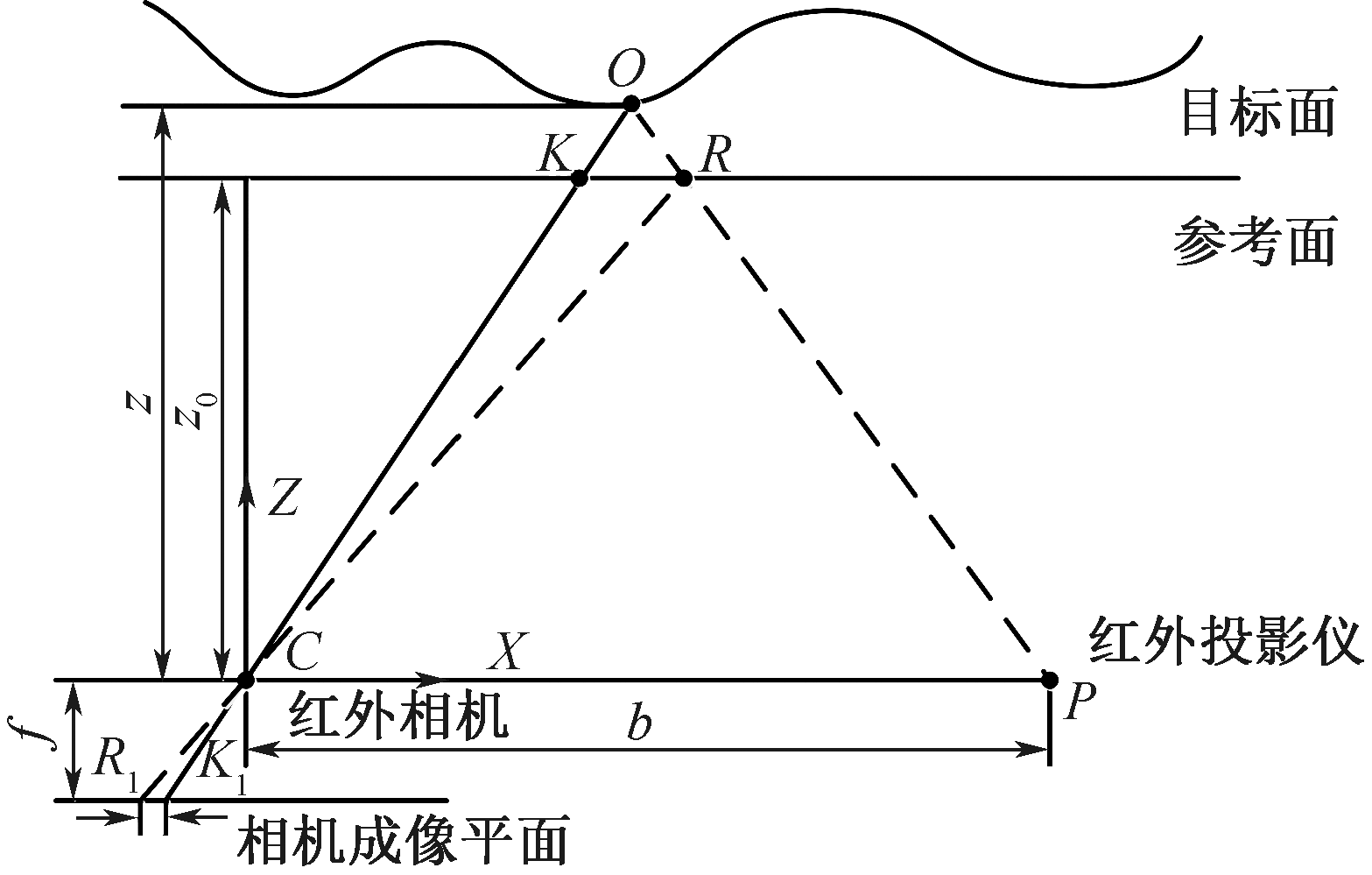

深度相机使用投影仪投射红外激光，从而在物体表面形成随深度变化的散斑图案。随后，红外相机捕获这些图案，以生成包含距离信息的深度图，测量原理如图6所示。

由图6可知：对于激光发出的同一射线PO，经过距离为z₀的参考面上R点，在红外相机上的成像点为R₁；经过距离为z的目标面上O点，在红外相机上的成像点为K₁。已知世界坐标系中的点(x，y，z)转换成像素坐标系的点为(u，v)，焦距为f，视差d，基线距离为b，则该点距离红外相机的深度z计算公式：

(11)

z = z 0 1 + z 0 f b d

根据式 (11)及相机内部参数，得到该点在相机坐标中的x、y的值，计算公式：

(12)

x = (u - c x) f z ， y = (v - c y) f z

式中c_x和c_y为相机光心在像素坐标系下的水平和垂直方向上的位置，根据相机内参，计算出相机坐标系矿工目标的空间坐标。

深度相机由彩色相机和红外相机组成，彩色相机用于捕捉彩色图像，而红外相机则用于捕获由红外投影仪投射的红外散斑图，生成深度图像。然而，彩色图像和深度图之间存在一定的偏移，导致彩色图像上的像素点与正确的深度信息之间存在不一致。为解决此问题，通过彩色相机和红外相机的外参矩阵，将2个相机的坐标系重合，使得捕捉的彩色图像对应正确的深度信息。

2.3 目标测距算法

YOLOv5s-MPD模型可以输出检测矿工目标的检测框和置信度，检测框的左上角顶点坐标为(u_max，v_max)，右下角顶点坐标为(u_min，v_min)。选取矿工目标检测框中心的坐标，记作(u_t，v_t)，将其作为距离定位点，计算公式如下：

(13)

u t = (u m a x + u m i n) / 2 v t = (v m a x + v m i n) / 2

在目标测距模型中，相机中心点的世界坐标为(x₀，y₀，z₀)，目标特征点的世界坐标为(x_t，y_t，z_t)。通过求解空间中2点的欧氏距离完成矿工目标距离的计算，计算公式如下：

(14)

L O = (x t - x 0) 2 + (y t - y 0) 2 + (z t - z 0) 2

3 模型训练与结果分析

收起

3.1 数据集的构建及训练环境

在Windows10操作系统下完成模型训练，学习框架为PyTorch，试验配置见表1。

试验采用自制数据集，数据采集地点为安徽省淮南市某矿井。经过筛选后，共得到3 674张图像的原始数据集，每张图像至少包含1个目标。为保证数据集划分的均衡性与合理性，采用分层采样方法将数据集按8：1：1的比例划分为训练集、验证集和测试集，确保三者之间的样本独立性和分布一致性。

3.2 评价指标

模型的评价的指标包括查准率P、召回率R、mAP及帧率(Frames Per Second，FPS)，各指标的计算式：

(15)

P = T P T P + F P

(16)

R = T P T P + F N

(17)

m A P = 1 n ∑ i = 1 n ∫ 01 P (R) d R

(18)

F P S = Q T

式中：TP(True Precision)、FP(False Precision)、FN(False Negative)分别为真正例、假正例、假反例对应的样例数；n为类比总数；Q为总帧数，幅；T为检测时间，s。

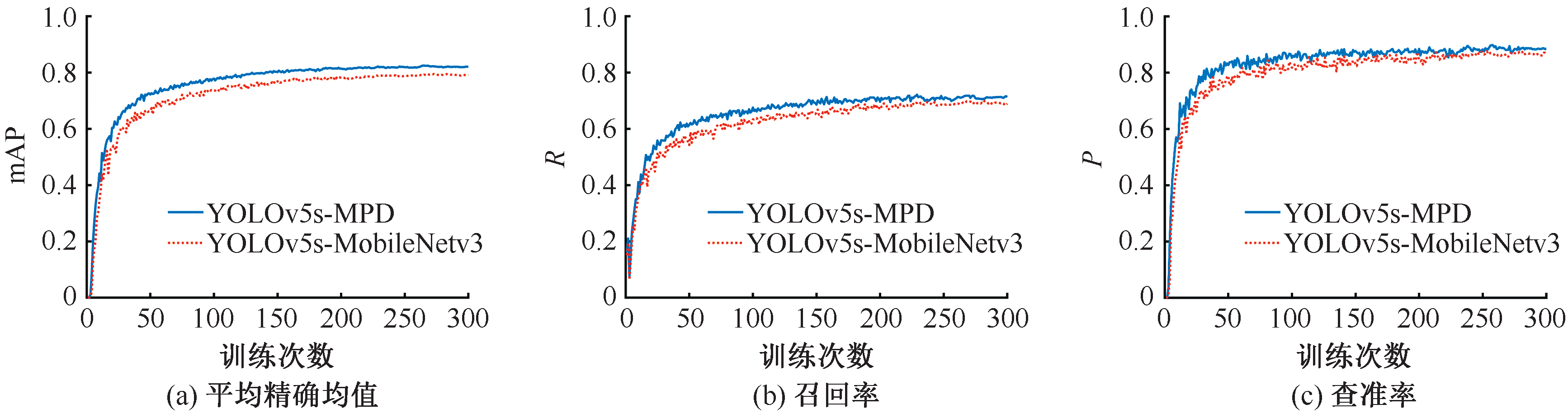

3.3 训练过程

在模型训练前，将输入图片设置为640pixel×640pixel，批处理大小为16，初始学习率为0.01，动量参数为0.937，权重衰减系数为0.000 5，训练迭代次数为300，使用交并比作为目标检测的评价指标，并设置0.6作为阈值来区分正负样本，采用随机梯度下降作为优化器。

3.4 施加的不同注意力模块对模型效果的影响

为验证文中引入注意力机制的有效性，在网络特征融合层末端引入不同类型的注意力模块，包括卷积注意力(Convolutional Block Attention Module，CBAM)、坐标注意力(Channel Attention，CA)、通道注意力(Effective Channel Attention，ECA)、SE和PSA，试验结果见表2。

由表2可知：CBAM、CA和ECA模块对mAP造成轻微下降，分别降低0.63%、0.38%和0.38%，当引入SE和PSA模块时，mAP分别提高0.25%和2.66%。因此，引入PSA模块的P、R和mAP总体优于其他改进模型。

3.5 消融试验

为验证YOLOv5s-MPD各改进策略的有效性，在数据集、训练参数、试验环境相同的基础上进行消融对比，结果见表3。

由表3可知：使用MobileNetv3代替原YOLOv5s网络主干，模型参数量下降80.17%，计算量减少84.18%，模型体积减小78.10%，推理速度提升70.42%，说明更换主干网络以降低模型复杂度是实现模型轻量化、提升推理速度的有效方法。此外，引入PSA模块，使查准率和检测精度分别提高1.51%和2.66%，而模型的参数量、计算量和模型体积并没有大幅度增加，因为PSA模块将空间注意力和通道注意力相结合，增强了模型对矿工目标特征学习能力，一定程度上弥补了轻量化带来的精度上的损失。同样，将DCNv2替代特征融合网络层中C3模块的标准卷积，虽然改进模型参数量和模型体积分别增加4.32%和3.33%，但计算量减少1.2%，查准率和检测精度分别提高1.16%和2.03%，说明该模块通过获得网络中有用的上下文信息，提升了矿工目标检测精度。最终，将这2个模块融合到YOLOv5s-MobileNetv3中，改进模型YOLOv5s-MPD的参数量和计算量分别减少77.03%和83.54%，模型体积缩减至3.4MB，缩小75.18%，检测速度为70.2帧/s，提升54.97%，mAP为0.825，尽管改进模型在检测精度方面未能达到原始模型的水平，仍然持相对较高的精度标准。对于井下无人安全预警而言，在确保一定检测精度的同时，提升对矿工目标检测的实时性是实现后续矿工目标定位安全预警的前提。YOLOv5s-MPD模型和YOLOv5s-MobileNetv3模型在训练过程中的平均精确均值、召回率和查准率如图7所示。

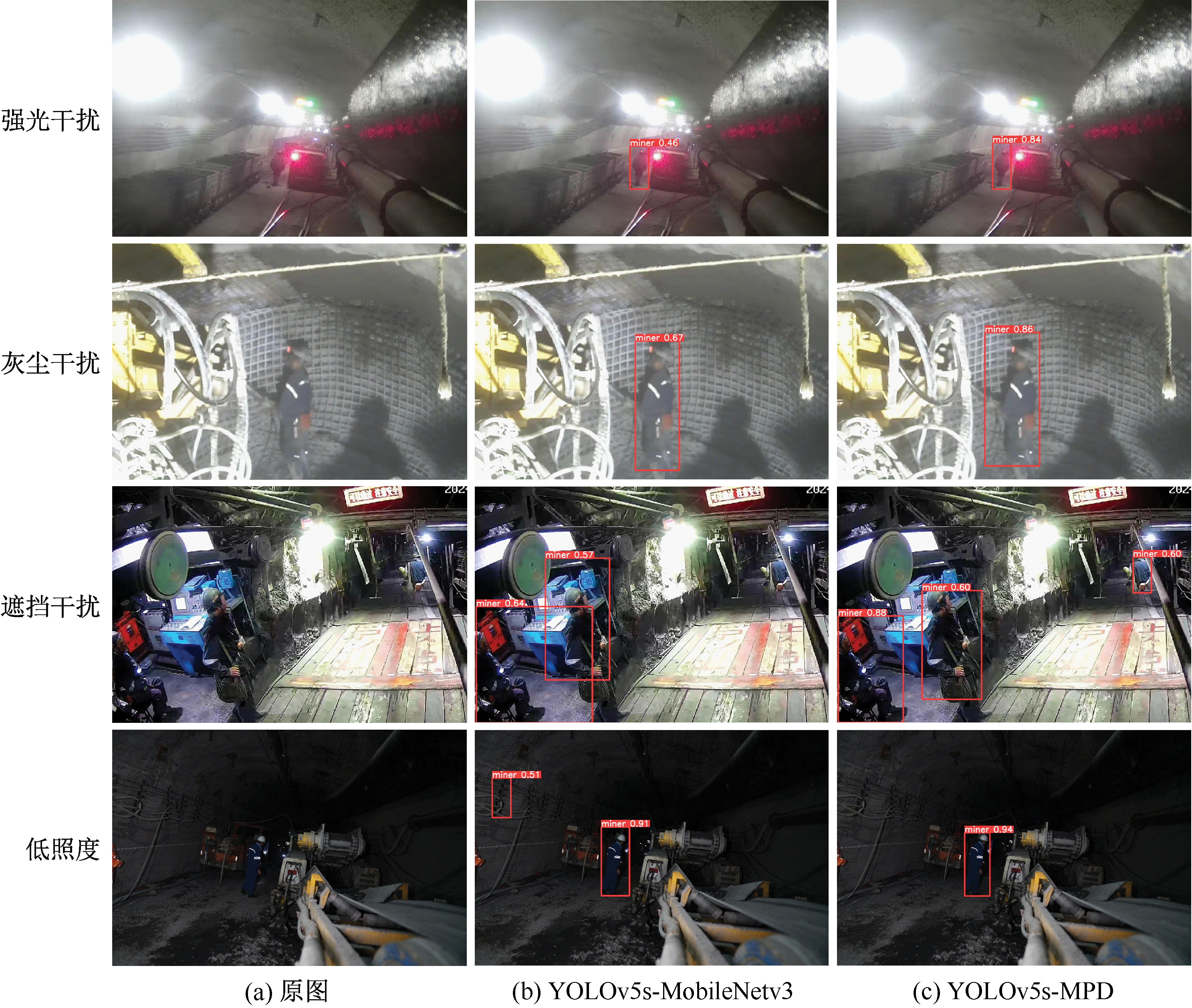

为验证轻量化处理模型后的有效性，使用改进模型YOLOv5s-MPD和原始的YOLOv5s-MobileNetv3模型在强光干扰、灰尘干扰、遮挡干扰和低照度4种场景下进行验证，测试结果如图8所示。由图8可知：YOLOv5s-MobileNetv3模型在这4种场景下检测效果不佳，且在遮挡干扰和低照度中存在漏检和误测现象，而文中提出的YOLOv5s-MPD模型均检测正确，且检测精度有所提升。

3.6 不同模型对比

为验证改进模型的优越性，选取YOLOv5s、YOLOv5n、YOLOv5m、YOLOv7tiny、YOLOv8s、Faster R-CNN和SSD共7个主流目标检测模型进行训练，从参数量、计算量、模型体积、mAP和检测速度对比改进模型，以验证改进模型性能，结果见表4。

由表4可知：改进模型参数量与计算量最小，模型参数量仅为1.61M，与主流模型相比分别减少77.0%、8.5%、92.3%、73.2%、85.5%、98.8%和93.2%；模型计算量为2.6G，与主流模型相比分别减少83.5%、36.6%、94.6%、80.3%、90.8%、99.4%和99.0%；从模型大小来看，改进模型的体积是最小的，仅为3.4MB。改进模型的mAP为0.825，与YOLOv5n、Fater R-CNN和SSD相比，分别提高4.2%、3.8%和8.0%，略低于其他模型。改进模型在检测时间上花费最短，同时在参数量、计算量和模型体积方面表现出更明显的优势，但在检测效果方面与主流模型相当，实现了检测速度和精度的有效平衡，能够实现对井下矿工目标的实时准确检测。

4 矿工目标定位

收起

4.1 相机标定

在矿工目标定位中，选用深度相机标定板规格为12×9(单元边长为10mm)。利用深度相机的彩色相机和红外相机，分别对标定板进行拍摄，以采集不同姿态的图像，每种相机各拍摄30张图像。为了保证所拍摄的图像较为清晰，需要将标定板置于相机的视场范围之内，并补充光源。采用张正友标定法建立了三维世界坐标点与二维图像坐标点的映射关系，并计算相机的内外参数。

4.2 试验结果与分析

进行矿工目标检测与定位试验时，在1~8m距离范围内，成功检测出矿工目标后，记录矿工目标中心点的定位坐标，以目标测距算法式 (14)对测量数据进行评价分析，采用高精度测距仪(激光测距仪，精度为10m范围内最大测量误差为±2mm)获取到矿工目标中心点的距离作为真实距离。因为真实矿井环境下电子设备需要做防爆炸处理，所以在模拟矿井环境试验场地进行测试，并对测量矿工目标的距离误差进行分析，结果见表5。

由表5可知：在1~8m距离范围对矿工目标进行定位，测得距离的平均绝对误差和平均相对误差分别为0.11m和1.74%，最大绝对误差和最大相对误差分别为0.25m和2.96%。同时，由表5可以看出，随着矿工目标与相机之间的距离增加，其误差也相应的增加。主要原因是红外相机的分辨率有限，影响了测量的定位精度，但整体测量误差仍满足矿工目标定位的要求。

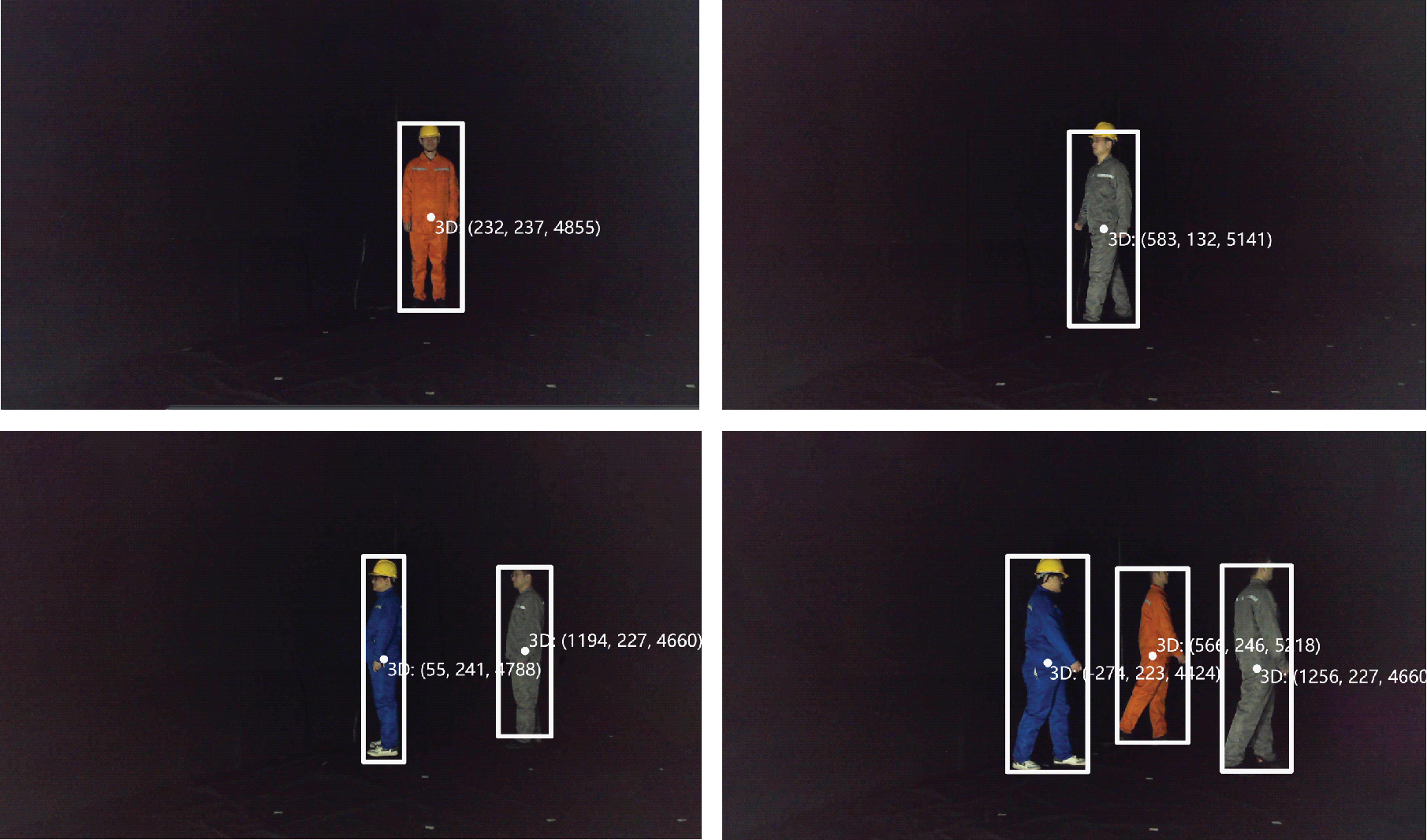

在动态检测定位中，确保单矿工目标和多矿工目标随机出现在相机视场范围内。测试过程中目标出现80次，成功检测出78次，检测成功率达97.5%。如图9所示，检测对象为矿工目标，检测框中心的圆点为矿工目标的定位点，坐标值表示该定位点在三维空间中的具体位置。

5 结论

收起

1) 提出一种深度学习结合深度相机的目标实时检测和精准定位方法，该方法能够提高检测速度并确保矿工目标定位的高精度，自动检测靠近危险区域的矿工目标，实现安全预警。

2) 在测试样本上，改进模型在复杂矿井环境下对矿工目标具有良好的检测效果，相较于YOLOv5s模型，改进模型体积缩减至3.4MB，缩小75.18%，模型的计算量和参数量分别减少83.54%和77.03%，mAP为0.825，检测速度为70.2帧/s，提升54.97%，与主流目标检测模型相比较，改进模型实现了在参数量、计算量、模型体积、检测速度和检测精度的有效平衡。在矿工目标定位试验中，将矿工目标与相机间距离保持在1~8m范围内，测得矿工目标与相机间距离的平均绝对误差和平均相对误差分别为0.11m和1.74%；最大绝对误差和最大相对误差分别为0.25m和2.96%，动态目标检测率达97.5%，能满足实际应用场景下对矿工目标的实时检测与定位需求。

基金

收起

安徽高校自然科学研究重大项目(KJ2021ZD0068)
安徽高校协同创新项目(GXXT2022-019)
过程装备与控制工程四川省高校重点实验室开放基金资助(GK202308)
