泄漏孔径对气相CO₂管道压降及扩散影响试验

PDF下载

辛保泉 ¹^,²^,³ , 党文义 ¹^,² , 喻健良 ⁴ , 葛春涛 ¹^,²^,³ , 曹琦 ¹^,²

中国安全科学学报 | 安全工程技术 2025,35(2): 152-159

收起

中国安全科学学报 | 安全工程技术 2025, 35(2): 152-159

泄漏孔径对气相CO₂管道压降及扩散影响试验

全屏

辛保泉¹^,²^,³, 党文义¹^,², 喻健良⁴, 葛春涛¹^,²^,³, 曹琦¹^,²

作者信息

¹ 化学品安全全国重点实验室，山东青岛 266071

² 中石化安全工程研究院有限公司，山东青岛 266071

³ 中石化国家石化项目风险评估技术中心有限公司，山东青岛 266071

⁴ 大连理工大学化工学院，辽宁大连 116024

辛保泉 (1990—)，男，山东安丘人，博士，工程师，主要从事过程安全定量风险评估、泄漏扩散及爆炸安全防护等方面的研究。E-mail：xinbq.qday@sinopec.com。

党文义正高级工程师

喻健良教授

葛春涛高级工程师

Test on influence of leakage hole size on pressure drop and dispersion of gas-phase CO₂ pipelines

Baoquan XIN¹^,²^,³, Wenyi DANG¹^,², Jianliang YU⁴, Chuntao GE¹^,²^,³, Qi CAO¹^,²

Affiliations

¹ State Key Laboratory of Chemical Safety，Qingdao Shandong 266071，China

² SINOPEC Research Institute of Safety Engineering Co.，Ltd.，Qingdao Shandong 266071，China

³ SINOPEC National Petrochemical Project Risk Assessment Technical Center Co.，Ltd.，Qingdao Shandong 266071，China

⁴ School of Chemical Engineering，Dalian University of Technology，Dalian Liaoning 116024，China

出版时间: 2025-02-28 doi: 10.16265/j.cnki.issn1003-3033.2025.02.0598

文章导航

摘要

收起

为探究不同孔径时的气相CO₂输送管道泄漏扩散特征，基于工业级管道开展50、100和233 mm孔径的室外CO₂泄漏试验。首先，根据压降试验分析管内压力随泄漏时间的变化特征；然后，基于建立的理论模型预测泄漏流量和压降变化，并通过试验进行验证；最后，分析泄漏口不同位置的CO₂体积分数变化。结果表明：在泄漏第I阶段压降速率最大，3类泄漏孔径的压降速率为93.4~1967.5 kPa/s;3类泄漏孔径的管内压力下降至环境压力所需时间为14.2~149.8 s，随着泄漏孔径增加，压降过程趋近于断崖式下降;3类孔径计算得出的泄漏量与试验实际释放量的相对误差为0.25%~4.54%；基于预测模型获得的压降曲线整体上略低于试验压降曲线，但压降变化趋势及持续时间等均与试验结果非常接近，表明建立的泄漏量和压降预测模型较为可靠;在距离泄漏口5~17 m范围内体积分数峰值随泄漏孔径的增大显著增加，17 m范围外不同泄漏孔径体积分数峰值趋近相同;5%体积分数的气相CO₂泄漏扩散影响距离为26 m。

关键词

泄漏孔径 / CO₂管道 / 压降 / 扩散 / 泄漏量 / 泄漏试验

Abstract

收起

In order to investigate the leakage and dispersion patterns of gas-phase CO₂ transport pipelines with different hole sizes，outdoor CO₂ leakage test with apertures of 50 mm，100 mm and 233 mm were carried out based on industrial pipelines. Firstly，according to the pressure drop experiment，the variation law of the pressure in the pipe with the leakage time was analyzed. Then，based on the established theoretical model，the leakage flow and pressure drop changes were predicted and verified by experiments. Finally，the variation of CO₂ volume fraction at different positions of the leakage port was studied. The result shows that the pressure drop rate in the first stage of leakage is the largest. Among them，the pressure drop rate of the three leakage hole sizes is 93.4-1967.5 kPa/s. It takes 14.2-149.8 s for the pressure in the pipe with three leakage hole sizes to drop to the ambient pressure. With the increase of the leakage hole size，the pressure drop process tends to be a cliff type drop. According to the established theoretical model，the relative error between the calculated leakage quality and the experimental actual release is 0.25%-4.54%. The pressure drop curve obtained based on the predictive model is generally slightly lower than the experimental pressure drop curve. However，the variation trend and duration of pressure drop are very close to the experimental results. It shows that the established theoretical method for predicting leakage quality and pressure drop is reliable. In the range of 5-17 m from the leakage port，the peak volume fraction increased significantly with the increase of the leakage hole size. The peak volume fraction of different leakage hole size outside the range of 17 m approaches the same. The dispersion distance of 5% volume fraction of gaseous CO₂ leakage is 26 m.

Key words

leakage hole size / carbon dioxide pipeline / pressure drop / dispersion / leakage quality / leakage test

引用本文

辛保泉, 党文义, 喻健良, 葛春涛, 曹琦. 泄漏孔径对气相CO₂管道压降及扩散影响试验. 中国安全科学学报, 2025 , 35 (2) : 152 -159 . DOI: 10.16265/j.cnki.issn1003-3033.2025.02.0598

Baoquan XIN, Wenyi DANG, Jianliang YU, Chuntao GE, Qi CAO. Test on influence of leakage hole size on pressure drop and dispersion of gas-phase CO₂ pipelines[J]. China Safety Science Journal, 2025 , 35 (2) : 152 -159 . DOI: 10.16265/j.cnki.issn1003-3033.2025.02.0598

正文

收起

0 引言

收起

CO₂捕集、利用与封存(Carbon dioxide Capture，Utilization and Storage，CCUS)技术是实现碳中和的关键技术^[1]，气相CO₂管道压力输送具有经济、实用等优势，目前是我国CCUS项目的主要输送方式^[2-3]。由于CO₂介质的特殊性和压力输送特点，大规模CO₂输送管道的运行安全性和可靠性引起社会广泛关注^[4]。在管道输送过程中，一旦发生意外泄漏，在泄漏口处附近由于剧烈的焦耳汤姆逊效应将导致严重的低温危害^[5-6]，同时由于CO₂无色无味，泄漏后会因重气效应向低洼处聚集且不易被察觉，体积分数超过一定阈值会对人群造成窒息等危害^[7-8]。因此，开展CO₂管道泄漏特性研究对于安全防控具有重要意义。

近年来，国内外学者针对CO₂管道泄漏特性进行了大量研究。AHMAD等^[9]通过长1 320.8m、直径117.1mm储存管道外接循环管道进行埋地密相CO₂管道破裂试验，测量得到射流云最大高度可达60m，释放最低温度可达-78℃。WOOLLEY等^[10]基于2m³球形储罐研究液相CO₂泄漏射流和远场扩散，发现近场体积分数测量结果与BRICH等^[11]提出的体积分数衰减理论计算结果相近。LIU Zhenyi等^[12]进行了埋地CO₂管道孔泄漏试验，研究了泄漏口附近不同位置处的土壤温度变化。FAN Xing等^[13]开展了超临界CO₂从容器中的泄漏射流试验，研究上游压力和喷嘴结构对于泄漏质量流量影响，建立了经验相关性模型。TENG Lin等^[14]基于试验室条件下的可控泄漏装置分析了超临界CO₂在不同形状泄漏口下所形成的冲击波结构。GUO Xiaolu等^[6]基于大型管道研究了超临界释放过程中近场射流和远场扩散行为，为工业化管道建设提供基础数据。除试验外，相关学者也进行了大量理论和模型研究。LIU Xiong等^[15]提出2阶段模型的计算方法，将真实气体状态方程引入计算程序，优化程序计算时间，能够更精确预测泄漏源泄放强度。HU Yanwei等^[16]开展了全孔径CO₂泄漏试验，基于非均质假设和扩散源假设，采用继承方法分段建立射流和扩散计算模型。目前国内外学者主要基于超临界相和液相CO₂管道对其泄漏进行了大量研究，但由于我国CO₂管道建设起步较晚，国内CO₂管道目前仍主要基于油气田集输管道、以气态形式输送。早期建成的齐鲁石化至正理庄油田75km输运管道以及大庆油田建立的6.5km CO₂输运管道均为气相输运管道^{[17⇓⇓-20]}。因此，气相CO₂管道的泄漏特性仍是当前及今后相当一段时间内的重要研究内容。

合理确定管内压降变化、泄漏量和管外区域体积分数，是定量计算CO₂管道风险的关键内容。因此，通过工业级管道气相CO₂泄漏试验，测量管内压力、管外体积分数变化；基于管道试验结果，研究气相CO₂在不同泄漏孔径条件下压降变化，提出泄漏量和压降预测方法，以期为气相CO₂输送管道泄漏风险定量评估和应急管理提供依据。

1 管道泄漏试验装置和条件

收起

1.1 管道泄漏试验装置设计

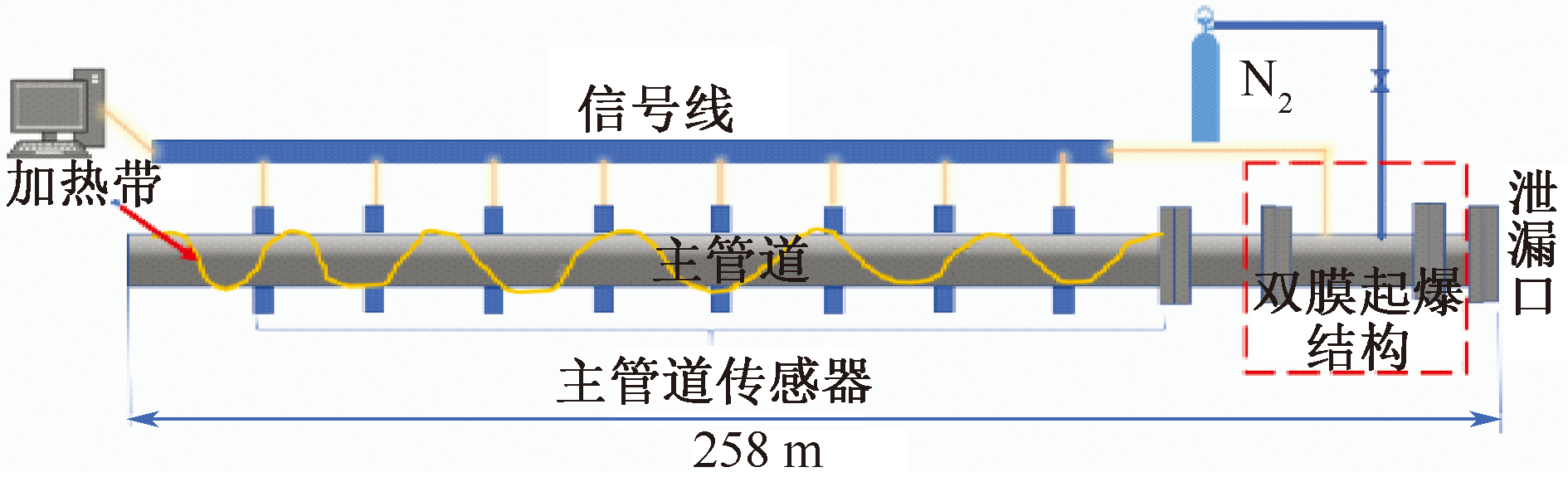

试验基于搭建的试验装置进行，通过控制初始压力和温度实现CO₂的气相释放。试验装置主管道长258m，规格为Ф273 mm×20mm，设计压力为16MPa，包括主管道、双膜爆破装置、加热装置和数据采集系统等^[5]，装置如图1所示。在主管道上设置有信号采集系统、分段加热温控系统以及双膜起爆系统。试验介质由CO₂罐车直接向主管道注入，通过罐车自重变化，每次试验向管道注入约0.9 t CO₂介质，通过管道外缠绕加热带加热使得管内介质达到试验条件。在泄漏口端通过不同口径的法兰盘实现不同孔径的泄放，管道末端采用双膜爆破装置，通过控制2个爆破片之间压力差实现泄漏过程的安全、可控、高速开启。试验过程中将管内参数和外场数据分别传输至采集系统，实时记录试验数据。

1.2 泄漏试验数据采集

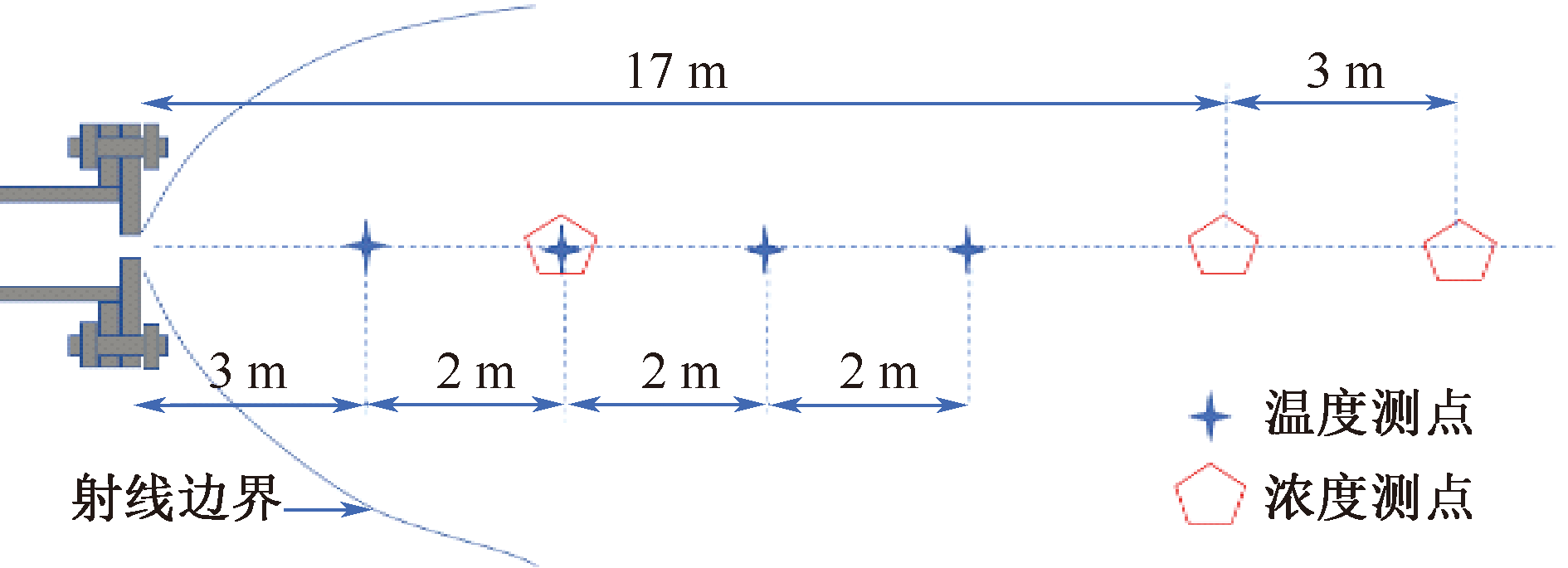

在管道内布置压力传感器，在外场区域主要布置温度和体积分数传感器，其侧点位置距离泄漏口的位置变化如图2所示。温度传感器型号为K型热电偶，沿管道轴线方向分布，由外部装置支撑热电偶实现泄漏口同一水平高度处温度测量，其低温测量可至-200℃，响应时间为0.2s;体积分数传感器贴近地面分布，通过红外光谱实现空气中CO₂体积分数测量，其响应时间为4s，量程0%~100%，监测精度0.01%。

1.3 泄漏试验初始条件

考虑泄漏孔径对于泄漏规律的影响，根据均匀分布原则选取3类代表性失效场景:小孔(50mm)、中孔(100mm)以及管道断裂(233mm)，孔径比分别为0.21、0.43和1，孔口形状为规则圆形。当地平均风速约1m/s，湿度83%。管道初始压力和温度结合真实管道实际运行条件确定，除泄漏孔径这一变量外，3类失效场景的其他初始条件尽量保持一致。最终，管内实测压力、温度及环境温度等试验初始条件见表1。

2 管道压降及扩散影响

收起

2.1 管内压降变化

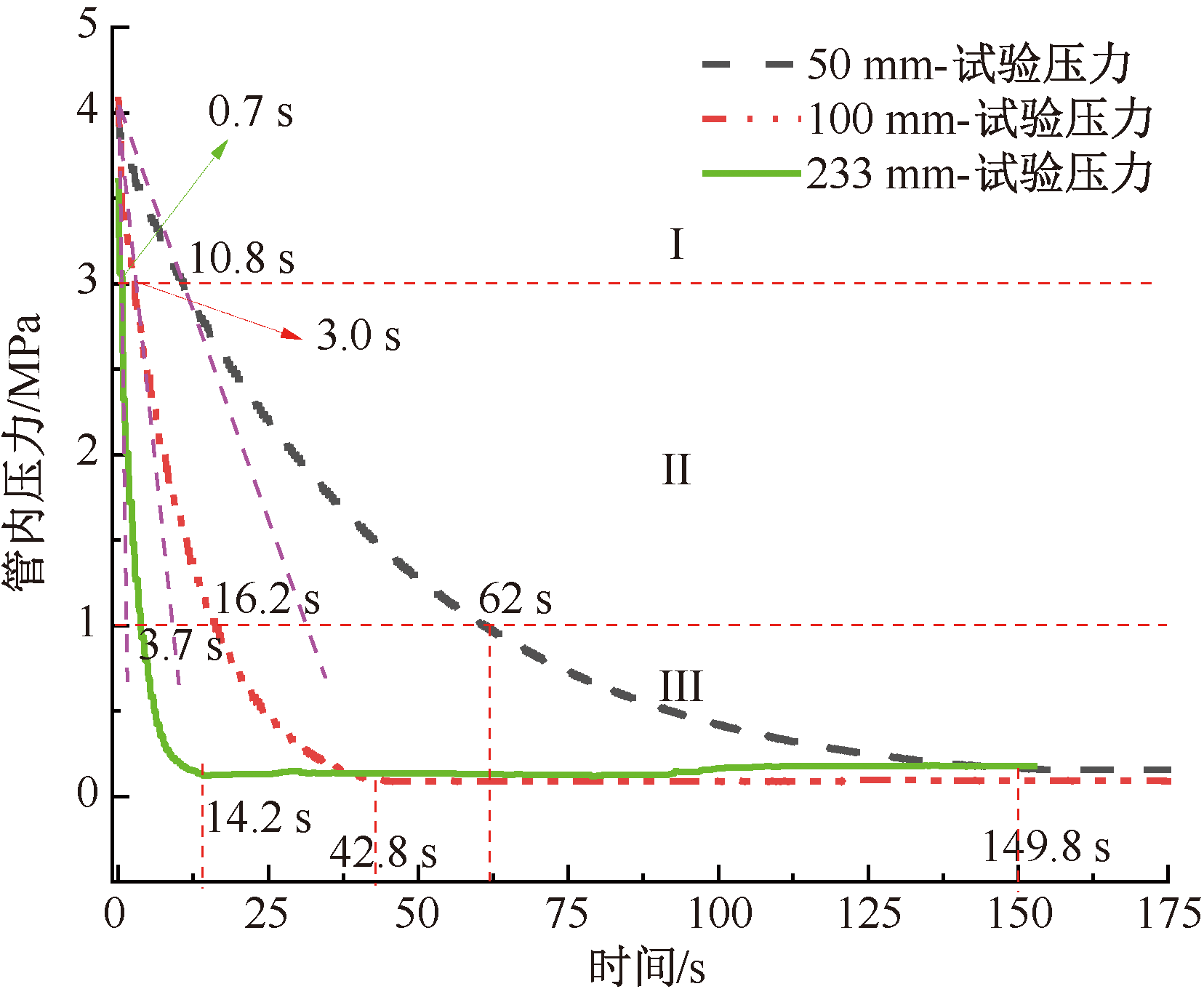

图3所示为3种泄漏孔径下的管内CO₂压降变化。

根据图3可知：管内减压过程可分为3个阶段。第I阶段为初始泄漏阶段，该阶段压降速率最大，泄漏孔径从小到大压降速率分别为93.4、370、1 967.5 kPa/s。第II阶段为快速减压阶段，该阶段内，泄漏孔径更大的100和233mm，压降速率几乎保持稳定，处于阻塞流动状态;50mm孔径由于泄漏速率相对更慢，管内压力尚未稳定。泄漏孔径50、100和233mm时的管内压力从3MPa减压至1MPa所需时间分别为51.2、13.2和3s。第III阶段为缓慢压降阶段，随着CO₂的泄漏，压降速率趋于平缓，直至管内压力逐渐趋近于环境压力。在50、100和233mm泄漏孔径时，CO₂管内减压过程分别持续了大约149.8、42.8和14.2 s。

由图3表明：在第I阶段内，随着泄漏孔径增加，压力陡降程度逐渐趋近于断崖式下降过程，与密相和超临界泄漏不同的是，气相泄漏初始阶段不会发生管内相态改变，初始压降速率主要由泄漏孔径决定。在瞬时泄放时，压力气体由静止状态转变为高速流动状态，并经泄漏口喷出管外，管内介质受到强烈扰动，将静压能转换，导致管内介质由静止瞬时转向高速流动状态，压力急剧下降。泄漏孔径越大，对管内扰动越大，管内压力陡降越明显。得出气相压降速率与孔径比(d/D)满足关系:

(1)

Δ P s ∝ d D 1.8 ~ 1.9

式中：ΔP_s为压降速率，MPa/s，;d为泄漏孔径，mm;D为管道内径，mm。

2.2 泄漏量及压降预测分析

气相长输管道泄漏一般分为孔泄漏和管道断裂场景，其泄漏过程可简化为气体在管内进行绝热等熵的一维流动过程，忽略摩擦因素。由于带压CO₂气体具有一定的压缩性，引入压缩因子，并设其为常数，整合能量方程和动量方程，并结合连续性方程，得到初始稳态临界流动流量计算式^[20]:

(2)

Q = C d A P M γ Z R T (2 γ + 1) γ + 1 γ - 1

式中：Q为初始质量流量，kg/s;C_d为排放系数，圆孔临界流动取1;A为泄漏孔面积，m²；P为管内初始压力，MPa;M为泄漏气体的分子量，kg/mol;γ为气体绝热指数；Z为气体压缩因子；R为理想气体常数，J/(mol·K)；T为管内初始温度，K。

受CO₂管道泄漏存储当量限制，泄漏是非稳态过程，通过在初始泄漏流率基础上添加时间相关项，构建适合气相CO₂管道泄漏的全过程泄漏流量计算模型。将3类失效场景分为孔泄漏(50和100mm)和管道断裂2类。在孔泄漏场景中，基于无量纲时间，计算质量流速随时间变化，相关计算见下式^[21]:

(3)

β = γ 2 γ + 1 γ + 1 γ - 1

(4)

t r = C d × A × β × t Q ρ × P × α

(5)

m · r = [1 + 0.5 (λ + 1) × t r] - λ + 1 λ - 1

(6)

Q t = m · r · Q

式中：α为孔径影响系数，α=(d/D)^N，50、100mm泄漏孔径的N分别取0.9、1.6;t为泄漏时间，s;ρ为初始密度，kg/m³；t_r为无量纲时间;Q_t为随时间变化的质量流率，kg/s。

在管道断裂场景时，基于经验“双指数”模型，其气相释放速率随时间变化见下式^[21]:

(7)

$Q t = Q 1 + M 0 Q × B ×$

e x p - t × B × Q 2 M 02 + M 0 Q × B × e x p - t B

(8)

B = 0.67 L u s γ × f D × L D

(9)

f D = - 2 × l g ε 3.715 × D - 2

(10)

M 0 = ρ × A 0 × L

(11)

u s = γ × R × T M

式中：M₀为管道内介质存储量，kg;B为时间常数；L为管道长度，m; u_s为当地音速，m/s;f_D为管道摩擦因数；ε为绝对粗糙度，新无缝钢管一般取0.01~0.02;A₀为管道横截面积，m²。

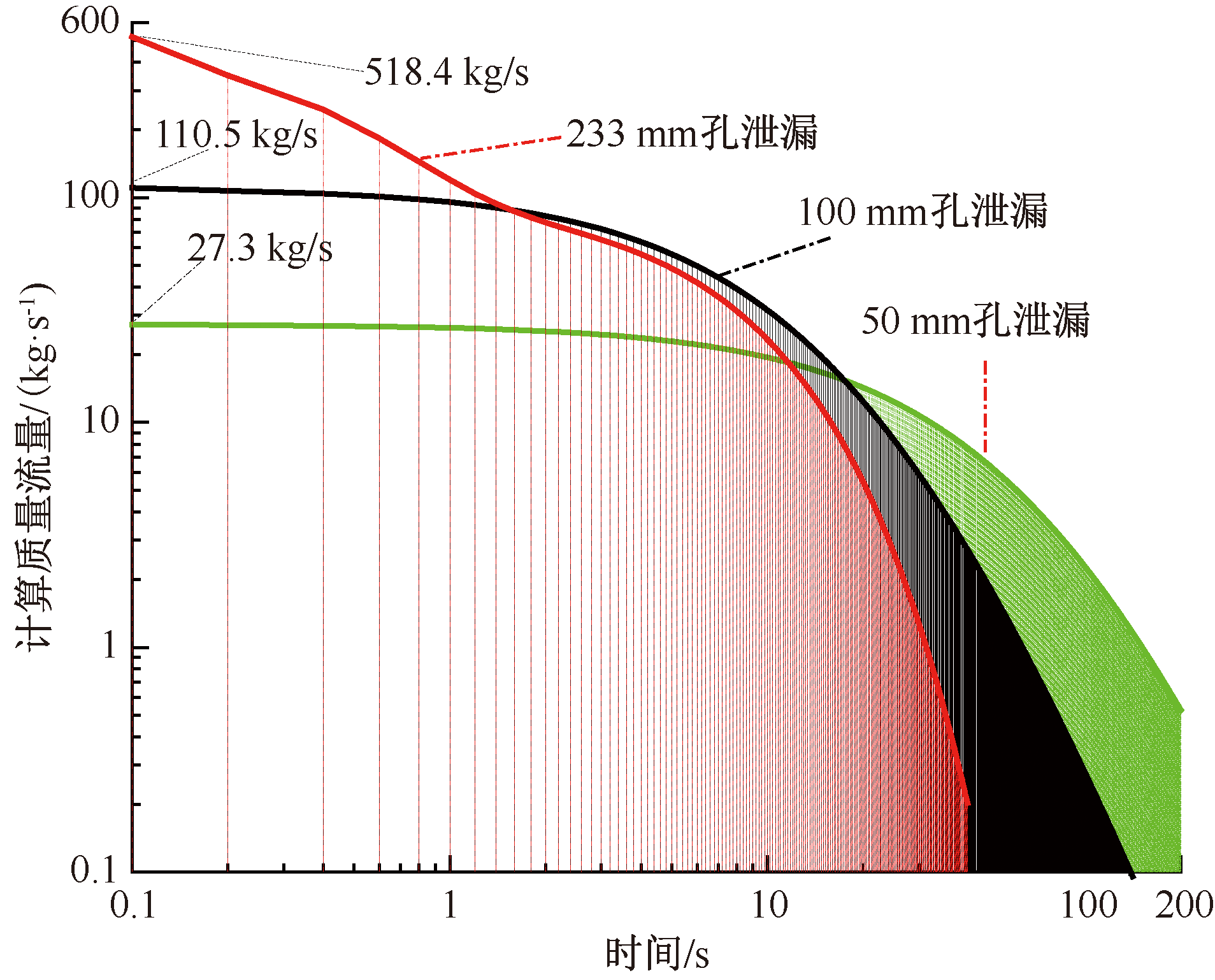

将试验中50、100和233mm泄漏孔径的初始条件带入上述公式计算，获得不同孔径下的质量流量变化如图4所示。结果显示，初始质量流量分别为27.3、110.5和518.4kg/s，质量流量的时变速率随泄漏孔径的增加逐渐增大。

将质量流量对时间进行积分，得到计算泄漏总质量，见表2。与试验介质总质量比较可知：相对误差均低于5%，精度满足工程应用。

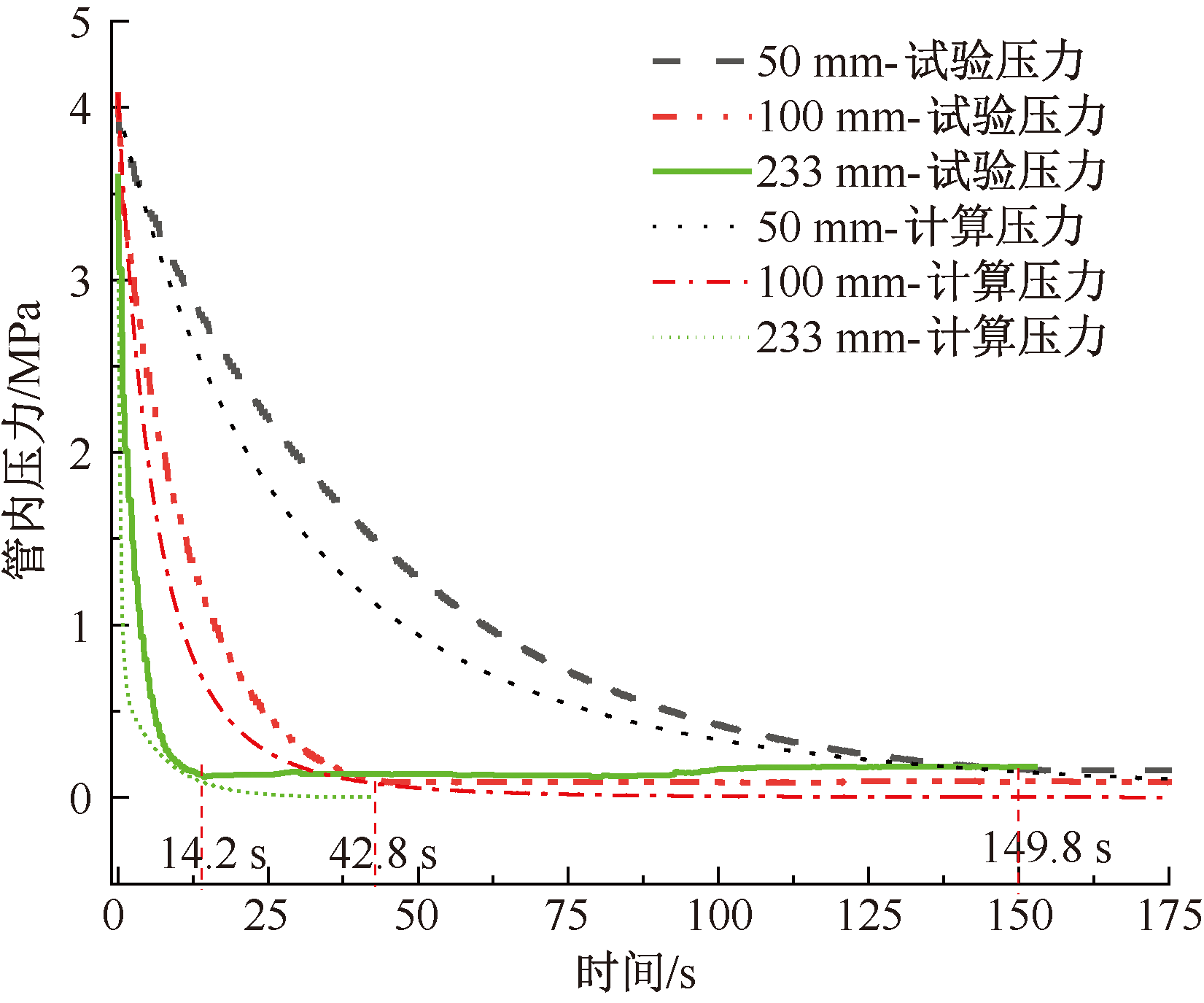

整理式(2)，得到压力随时间变化的近似计算见下式，代入上述质量流量，计算得到压降变化曲线，如图5所示。

(12)

P t = Q t C d A M γ Z G g T 2 γ + 1 γ + 1 γ - 1

式中P_t为时间t时的管内压力，MPa。

图5表明：计算所得压降曲线整体上略低于试验压降曲线，但压降在3个阶段的变化趋势及管内压力下降至环境压力所需时间，均与试验结果非常接近，表明建立的泄漏量和压降预测方法较为可靠。

2.3 泄漏区域扩散结果

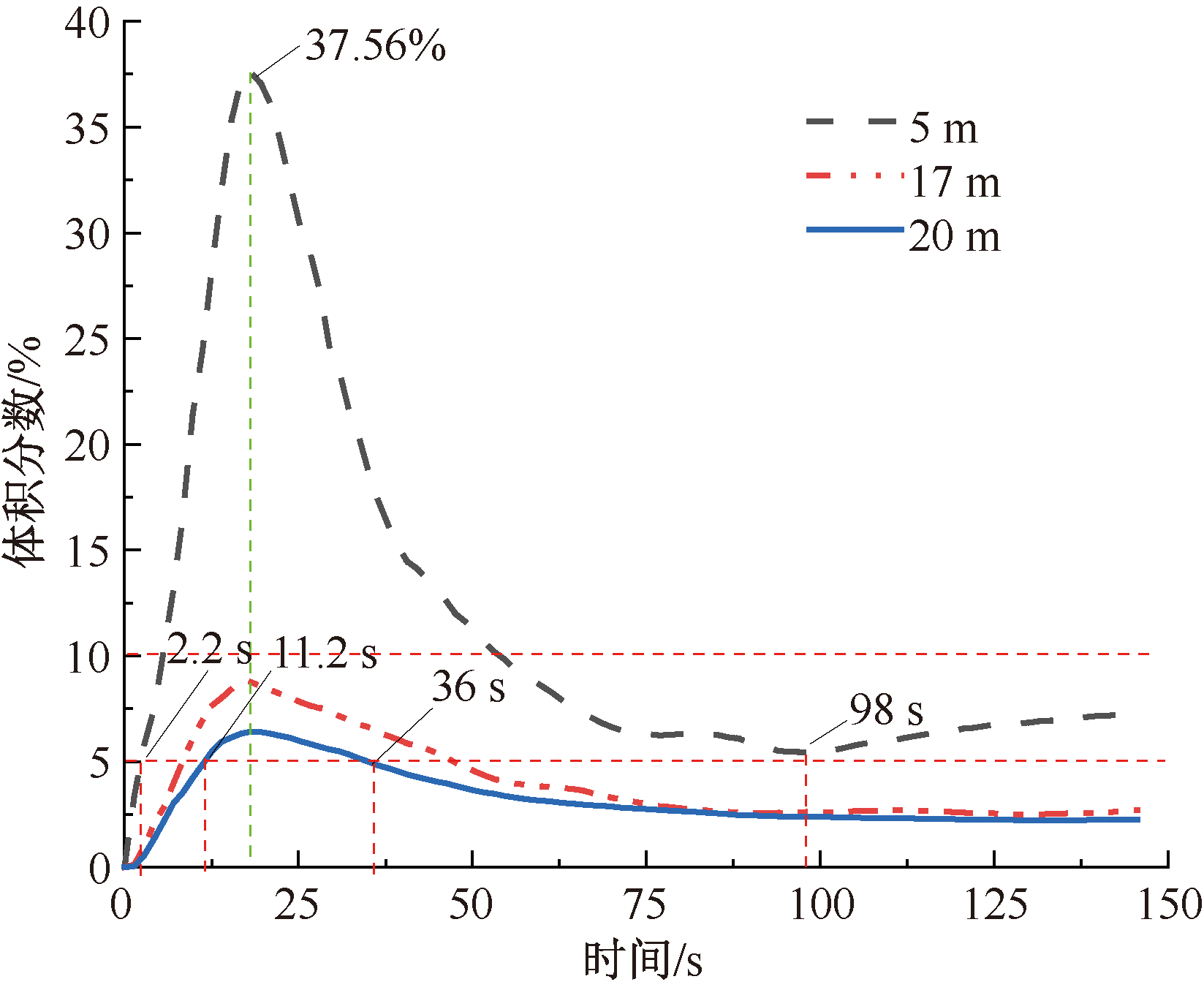

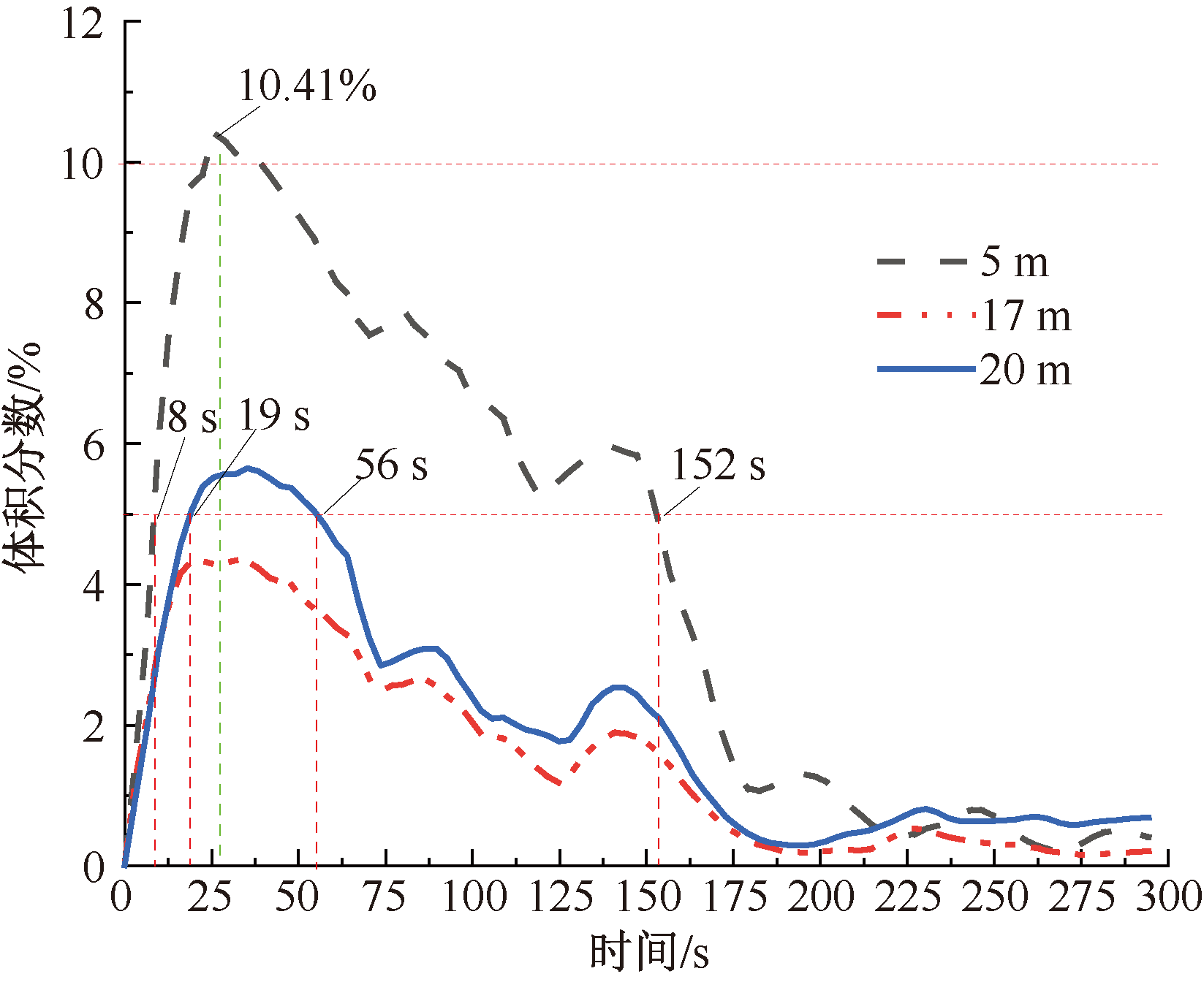

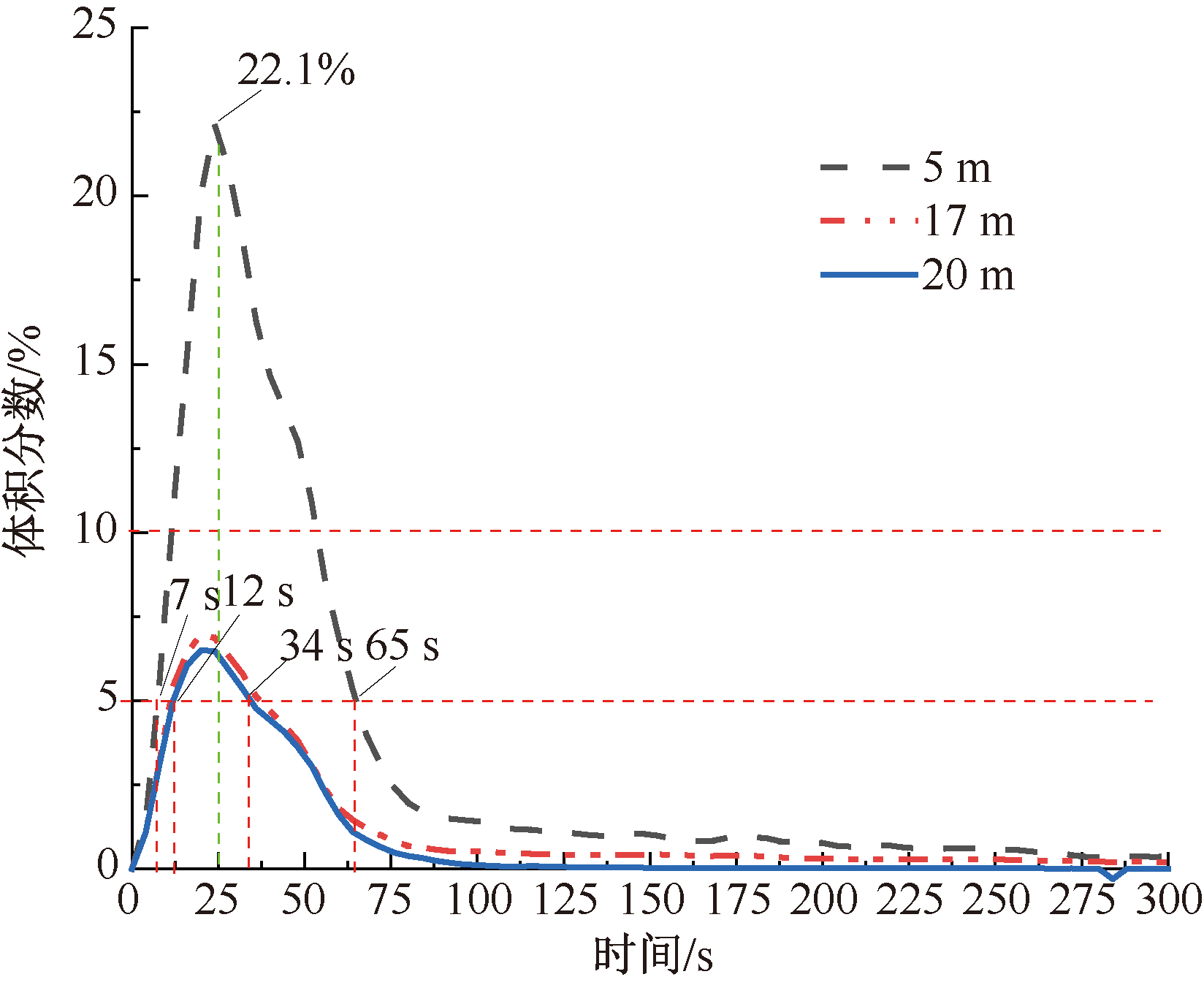

根据3组试验监测结果，CO₂在不同泄漏孔径时，中轴线不同位置的扩散结果如图6—图8所示。

泄漏区域体积分数变化结果表明：受泄放当量限制，在泄漏过程中，泄漏口外部各监测点的CO₂体积分数随时间先快速上升后缓慢下降，但维持高体积分数的持续时间逐渐缩短。监测数据表明：最大体积分数峰值均在距离泄漏口最近的5m测点处，泄漏孔径50、100和233mm时的体积分数最大峰值分别为10.41%、22.1%和37.56%。相比于其他测点最大体积分数，5m处峰值前后体积分数变化较快。

环境中的CO₂体积分数在5%附近会威胁生命健康，5%~10%之间会导致头晕头疼等一系列身体不适，大于10%会造成窒息以及死亡等危险，因此，将5%体积分数作为泄漏口外场安全距离阈值体积分数^[5-6]。试验T1、T2和T3在5m处暴露于危险阈值体积分数的时间分别为8~152、7~65和2.2~98s。在20m处暴露于危险阈值体积分数的时间分别为19~56、12~34和11.2~36s。综合考虑外场射流冲击和危险阈值体积分数持续时间，建议对不同泄漏孔径下5~20m区域内的危险控制时间不低于152s。

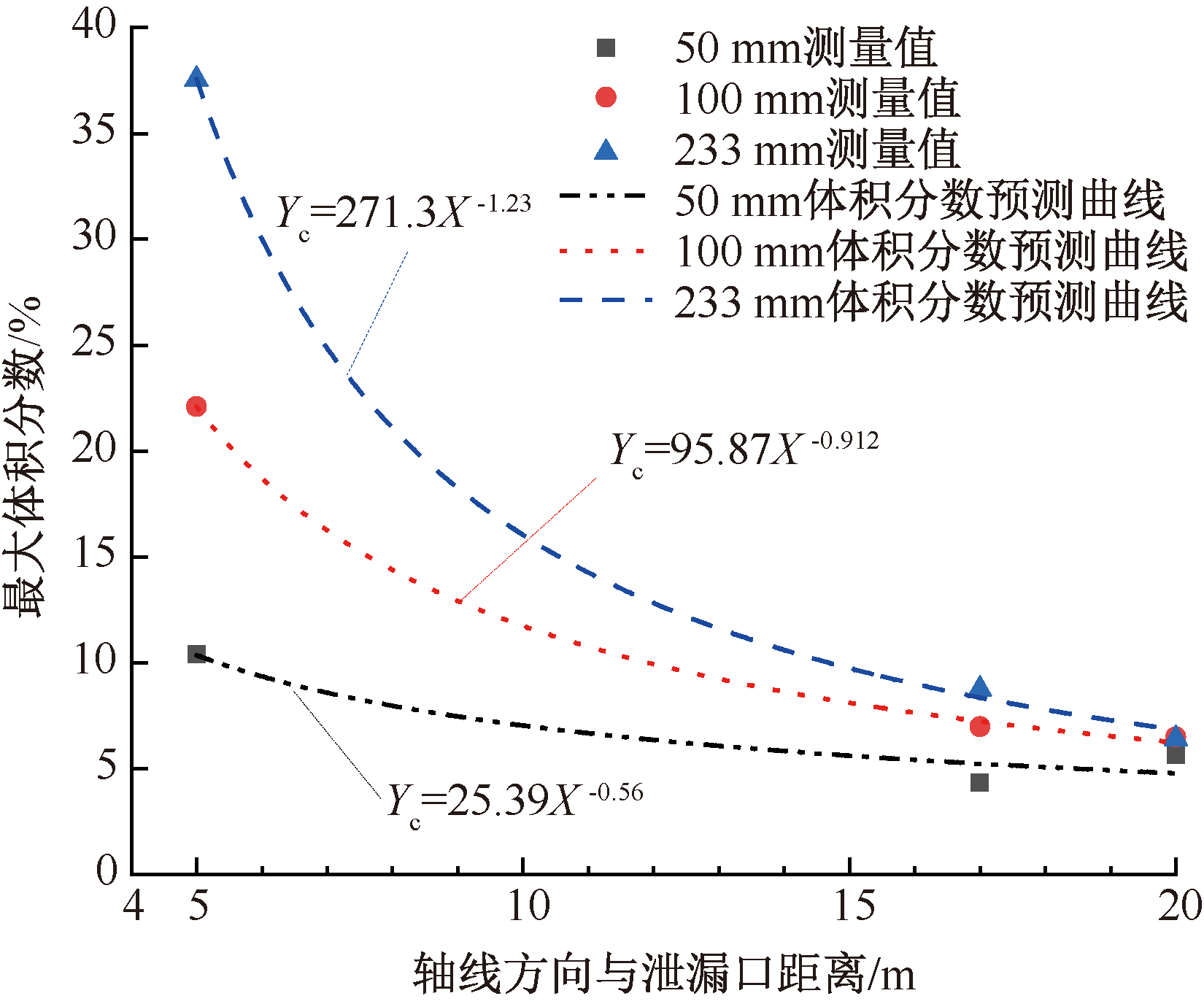

图9为不同泄漏孔径下中心轴线上不同位置上的最大体积分数测量值和体积分数预测曲线;采用下式拟合5m外轴线上最大体积分数:

(13)

Y c = a · X b

式中：Y_c为CO₂体积分数，%；a，b为控制系数，不同泄漏孔径的控制系数见表3；X为轴线方向某位置与泄漏口距离，m。

图9表明：随着距离的增加，不同泄漏孔径的最大体积分数均显著降低，且差异逐渐减小并趋于一致。在近泄漏口5m处，泄漏孔径大小对其最大体积分数产生的影响较为明显。随着泄漏孔径增加，该测点处CO₂最大体积分数显著提高。在17m测点处最大体积分数较同组试验5m处有大幅下降，对比不同泄漏孔径在17m处产生的最大体积分数差异也逐渐缩短。在20m处最大体积分数较同组试验17m处体积分数变化幅度较小，不同泄漏孔径下最大体积分数在20m位置出现近似重合现象。这是由于泄漏区域体积分数分布受孔径大小、地形以及气象条件等诸多要素的共同影响。CO₂自泄漏口释放到大气中会经历射流和扩散2个过程，在射流过程中最大体积分数受射流动能和射流流量影响较大。随着泄漏孔径增大，射流动能和射流流量显著增大，会造成射流影响区域内最大体积分数显著提升。随着距离增加，射流动能快速衰减，最大体积分数也大幅降低。扩散过程中，由于CO₂的重气扩散效应，易受地形和大气条件影响，体积分数变化较慢，易在低洼处聚积，导致最大体积分数升高。

通过以上最大体积分数变化现象和理论分析，可知：最大体积分数在17m轴线内主要受射流控制，17m之后主要受扩散控制。因此，在5~17m之间体积分数急剧下降，在17~20m之间体积分数缓慢降低。由于现场泄漏口下风向20m位置附近存在低洼地形，导致CO₂积聚，造成50mm泄漏孔径时在20m位置出现体积分数上升。由拟合公式计算可得，泄漏孔径50、100和233mm时，CO₂最大体积分数下降至5%的最小距离分别为18.2(试验值>20m)、25.5和25.7m。因此，试验中，气相CO₂泄漏的安全防护距离建议至少为26m。需要说明的是，泄漏区域的体积分数变化，除了与泄漏初始条件有关，还会受到现场风速、地形条件等多个因素不同程度的影响，具体的安全防护距离应结合实际条件具体分析。

3 结论

收起

1) CO₂管道泄漏过程可分为3个阶段，管内压降速率与孔径比成比例关系，在泄漏孔径50、100和233mm时，管内压力下降至环境压力所需时间分别为149.8、42.8和14.2s。因此，压降对管道泄漏速率的影响不可忽略，在管道定量风险评估时不宜采用恒定泄漏速率。

2) 基于建立的预测模型计算得到泄漏孔径50、100和233mm的总泄漏量分别为999、1 013和856.6kg，与试验初始管道介质总质量相对误差分别为2.30%、4.54%和0.25%。根据该模型可以预测近似工况时的CO₂泄漏速率和泄漏量，为管道风险评估和应急管理提供理论依据。

3) CO₂泄漏区域体积分数均呈现先快速增加后缓慢下降的特征。随泄漏孔径增加，泄漏口近场最大体积分数逐渐增加，50、100和233mm泄漏孔径在5m位置的体积分数最大峰值分别为10.41%、22.1%和37.56%。气相CO₂泄漏体积分数在距离泄漏口轴线方向17m内主要受射流控制，17m外主要受自由扩散控制。根据该模型预测气相CO₂在体积分数5%时的泄漏扩散影响距离至少为26m。
