空间管桁架结构刚度等效研究

PDF下载

王康 ¹ , 王秀丽 ¹^,² , 王进洲 ³ , 李燕燕 ³ , 尹志萍 ¹

振动工程学报 | 2025,38(5): 931-940

收起

振动工程学报 | 2025, 38(5): 931-940

空间管桁架结构刚度等效研究

全屏

王康¹, 王秀丽¹^,², 王进洲³, 李燕燕³, 尹志萍¹

作者信息

^1.兰州理工大学土木工程学院，甘肃兰州 730050

^2.兰州理工大学西部土木工程防灾减灾教育部工程研究中心，甘肃兰州 730050

^3.甘肃省建设监理有限责任公司，甘肃兰州 730070

王康（1994—），男，博士研究生。 E-mail：1271372091@qq.com

通讯作者:

王秀丽（1963—），女，博士，教授。 E-mail：1135739056@qq.com

Equivalent study on stiffness of space truss structure

Kang WANG¹, Xiuli WANG¹^,², Jinzhou WANG³, Yanyan LI³, Zhiping YIN¹

Affiliations

^1.School of Civil Engineering，Lanzhou Univestity of Technology，Lanzhou 730050，China

^2.Western Engineering Research Center of Disaster Mitigation in Civil Engineering of Ministry of Education，Lanzhou Univestity of Technology，Lanzhou 730050，China

^3.Gansu Construction Supervision Co.，Ltd.，Lanzhou 730070，China

出版时间: 2025-05-10 doi: 10.16385/j.cnki.issn.1004-4523.2025.05.005

文章导航

摘要

收起

针对空间管桁架结构简化过程中缺乏理论指导的问题，运用材料力学知识对空间管桁架结构等效抗弯惯性矩进行推导，并提出相应计算公式。同时基于扭转应变能相等原理建立管桁架的腹杆以及上下平联的等效薄板厚度计算公式，构造出连续化的等效截面，运用薄壁杆件理论提出空间管桁架结构的等效抗扭惯性矩计算公式。利用悬臂法验证等效惯性矩计算公式的准确性。对兰州奥体中心网球馆进行等效分析。结果表明：提出的等效惯性矩计算公式较为合理，与悬臂法计算结果的误差在4%以内；在自重作用下，网球馆原结构与简化结构最大位移值和最大应力值误差不超过9%；网球馆原结构与简化结构前5阶的振型相似，固有频率的误差不超过4%，简化结构具有较高精度。

关键词

空间管桁架 / 等效惯性矩 / 扭转应变能 / 模型简化 / 等效分析

Abstract

收起

To solve the problem of a lack of theoretical guidance in the simplification process of space pipe truss structure, the equivalent bending moment of inertia of space pipe truss structure was deduced by using the knowledge of material mechanics, and the corresponding calculation formula was put forward. Based on the principle of equal torsional strain energy, the formulas for calculating the equivalent thin plate thickness of the web members and the top and bottom lateral bracing of the pipe truss were derived, and the continuous equivalent section was constructed. The formula for calculating the equivalent torsional moment of inertia of the space pipe truss structure was proposed by using the thin-walled bar theory. The cantilever method was used to verify the accuracy of the calculation formula of equivalent moment of inertia. The equivalent analysis of the tennis court of Lanzhou Olympic Sports Center was carried out. The results show that the formula for calculating the equivalent moment of inertia is reasonable, and its error is within 4% compared with that of the cantilever method. Under the action of deadweight, the errors of the maximum displacement value and the maximum stress value between the original structure and the simplified structure of the tennis court are less than 9%. The vibration modes of the first five steps of the original structure are similar to those of the simplified structure, and their errors of the natural frequency are less than 4%, so the simplified structure has high accuracy.

Key words

space pipe truss structure / equivalent moment of inertia / torsional strain energy / model simplification / equivalent analysis

引用本文

王康, 王秀丽, 王进洲, 李燕燕, 尹志萍. 空间管桁架结构刚度等效研究. 振动工程学报, 2025 , 38 (5) : 931 -940 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.05.005

Kang WANG, Xiuli WANG, Jinzhou WANG, Yanyan LI, Zhiping YIN. Equivalent study on stiffness of space truss structure[J]. Journal of Vibration Engineering, 2025 , 38 (5) : 931 -940 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.05.005

正文

收起

空间结构因其独有的特点广泛地应用于大型公共建筑及体育场馆，常见的结构形式有网架结构、网壳结构及管桁架结构等，空间管桁架相比前两者而言没有焊接球或者螺栓球结点，各个杆件通过焊接方式连接在一起，减少了管件材料的接头，同时具有较大的平面外刚度，提高了其平面外稳定性。目前，空间管桁架结构主要应用于大型体育场，例如：开封体育中心体育场^[1]，毕节体育场^[2]和天水体育中心体育场^[3]等。

近几年，针对空间结构的研究逐渐由传统的精细化分析向精细化分析和试验研究相结合的方向转变，通过两者的对比，更好地反映结构的真实响应，进一步推动空间结构的发展。然而，空间结构杆件众多，结构复杂，不但会影响精细化分析的效率，而且会对试验模型的制作造成困难，因此对空间结构进行简化分析是很有必要的，现如今常采用的简化方法是刚度等效^[4-6]，即在相同荷载作用下，原结构模型和简化模型具有相同的响应。LIU等^[7]将桁架结构简化为连续体模型，推导了等效模型的运动方程，对比了等效模型和桁架结构的动力特性，验证了等效模型具有较高精度。GUO等^[8]基于能量等效原理将双层铰接环形桁架结构等效为连续体模型，并通过两者振动特性的对比，证明了等效模型的准确性。祝卫亮等^[9]基于桁架加劲梁的动力特性，推导出等效梁模型的等效抗弯、抗扭表达式，并通过实例，验证了该方法的精度。刘梅等^[10]将桁架结构等效为Timoshenko梁单元，并基于能量等效原理得到了等效梁模型的刚度矩阵和质量矩阵，结合实例，证明了利用该方法得到的等效模型具有较高的精度。周绪红等^[11]基于能量原理将板桁结合型加劲梁简化为连续化等效模型，并采用悬臂法验证了等效模型的合理性。文献[12-15]通过建立空间桁架有限元模型，利用悬臂法反算得到其等效刚度，并以实际工程为例，证明了等效模型的有效性。于永帅^[16]对钢桁梁模型施加了均匀附加扭转质量惯性矩，通过对比施加前后钢桁梁扭转频率的变化情况，来逆向推算出钢桁梁自身的扭转质量惯性矩。随后为了推广此方法，华旭刚等^[17]对其进行了详细的研究，给出了该方法的理论依据和使用条件，并结合工程案例，比较了简化前后模型的扭转振动频率，验证了该方法的有效性。陈常松等^[18]通过建立空间桁架模型、平面桁架模型和单梁模型，运用曲线拟合的方法，引入各种刚度修正系数将空间桁架模型简化为平面桁架模型和单梁模型，并通过实例证明等效模型具有较高的计算精度。虽然很多学者在模型简化方面做了大量的研究与分析，给出了很多适用性的建议，但是关于理论计算方面的研究较少。

本文在已有的研究基础上，提出了空间管桁架结构等效刚度理论计算公式，弥补了空间管桁架结构简化分析理论的缺失。首先，针对管桁架结构的等效抗弯惯性矩，运用材料力学知识进行了推导，提出了竖向抗弯惯性矩和侧向抗弯惯性矩的计算公式。然后，基于扭转应变能相等的原则将管桁架的腹杆以及上下平联等效为等厚薄板，构造出等效截面，并运用薄壁杆件理论建立了空间管桁架结构的等效抗扭惯性矩计算公式。接着，利用悬臂法对提出的等效刚度计算公式进行了验证。最后，以兰州奥体中心网球馆为例，利用本文提出的刚度等效理论对原结构进行简化，并将原结构与简化结构的结果进行了对比分析。

1　等效抗弯刚度计算

收起

管桁架的抗弯刚度包括竖向抗弯刚度和侧向抗弯刚度，在计算空间管桁架抗弯刚度时，当桁架总长度足够长时，假定腹杆对其抗弯刚度无贡献，管桁架的等效抗弯刚度由上、下弦杆提供^[5]。

1.1　两榀平面桁架形成的空间管桁架

如图1所示为一个由两榀平面桁架形成的空间管桁架截面布置图，截面高为h，宽为b，上弦杆表示为S_i，下弦杆表示为X_i（i表示弦杆所在的榀数，对于由两榀平面桁架形成的空间管桁架，i=1,2），设所有上弦杆的截面面积为A₁，外径为D₁，内径为d₁，壁厚为t₁，所有下弦杆的截面面积为A₂，外径为D₂，内径为d₂，壁厚为t₂，x-x和y-y为截面的形心轴，由截面对于形心轴的静矩等于零的性质可计算h₁、h₂、b₁和b₂，计算过程如下：

2 A 1 h 1 − 2 A 2 h 2 = 0

　 (1)

h 1 + h 2 = h

　 (2)

联立式(1)和(2)可得：

h 1 = A 2 A 1 + A 2 h, h 2 = h − h 1

　 (3)

因所有上弦杆的截面面积相同，均为A₁，所有下弦杆的截面面积相同，均为A₂，则b₁=b₂=b/2。

弦杆自身的截面惯性矩采用圆管截面惯性矩计算公式。

对于上弦杆：

I 1 = π (D 14 − d 14) 64

对于下弦杆：

I 2 = π (D 24 − d 24) 64

采用平行移轴定理，如图1所示，对于x-x轴的惯性矩为：

I x = 2 I 1 + 2 I 2 + 2 h 12 A 1 + 2 h 22 A 2

　 (4)

将式(3)代入式(4)中，并进行简化得如图1所示的空间管桁架截面对x-x轴的等效惯性矩为：

I x = 2 (I 1 + I 2 + A 1 A 2 A 1 + A 2 h 2) 。

同理可得，两榀平面桁架形成的空间管桁架截面对y-y轴的等效惯性矩为：

I y = 2 (I 1 + I 2 + A 1 + A 2 4 b 2) 。

1.2　 n榀平面桁架形成的空间管桁架

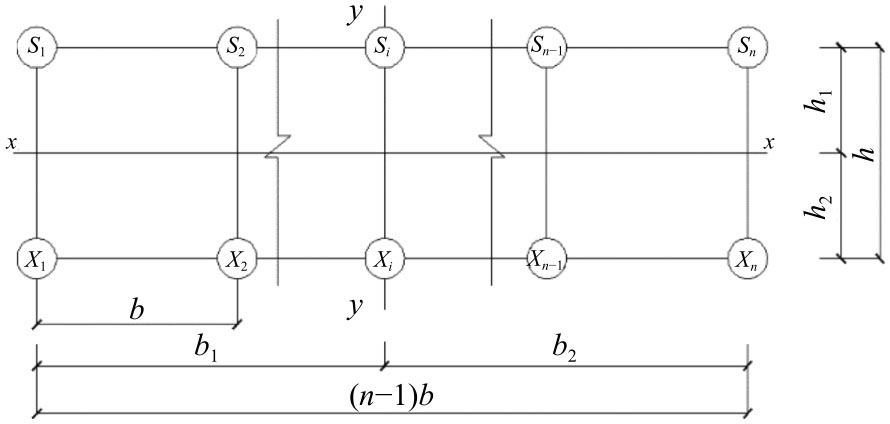

如图2所示为一个由n榀平面桁架形成的空间管桁架截面布置图，其截面参数的定义与两榀平面桁架形成的空间管桁架截面参数的定义相同，按照1.1节的计算方法可得n榀平面桁架形成的空间管桁架截面对x-x轴的等效惯性矩为：

I x = i (I 1 + I 2 + A 1 A 2 A 1 + A 2 h 2) ； i = 2 ， 3, …, n 。

n榀平面桁架形成的空间管桁架截面对y-y轴的等效惯性矩为：

I y = i (I 1 + I 2) + 112 (i − 1) i (i + 1) (A 1 + A 2) b 2 ； i = 2, 3, …, n 。

2　等效抗扭刚度计算

收起

空间桁架受到扭矩时，剪应力绕截面扭心连续分布，此时整个截面均处于受扭状态，所有杆件都参与受力，基于扭转应变能相等原则将桁架的腹杆和平联等效成为相应厚度的薄板，将整个空间桁架杆件等效成为闭合截面薄壁杆件，按照薄壁杆件理论求解其扭转刚度。考虑到弦杆对于扭转刚度的贡献，则整个截面的等效抗扭刚度是弦杆的抗扭刚度和等效闭合截面薄壁杆件抗扭刚度之和。

2.1　等效厚度计算

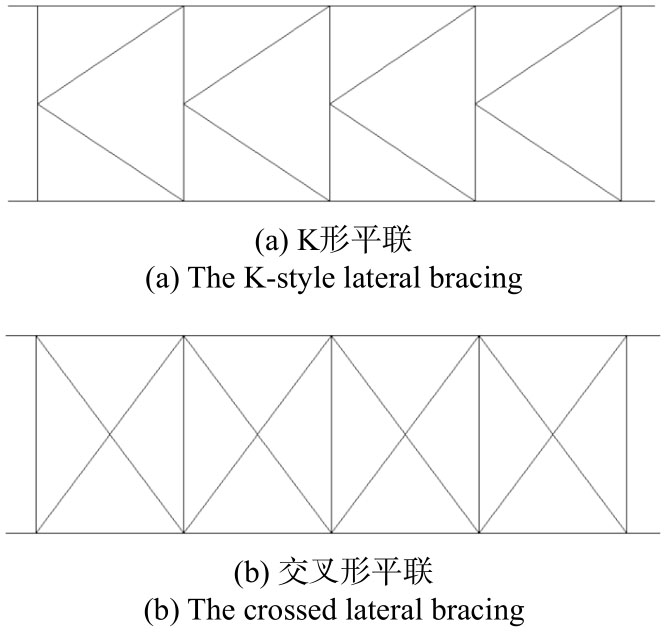

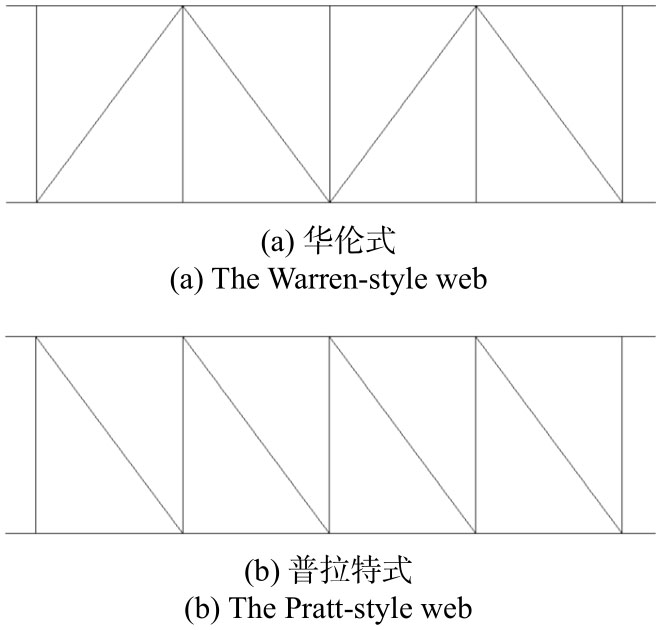

空间桁架的腹杆布置方式常见的有华伦式和普拉特式，如图3所示。上下平联主要有K形平联和交叉形平联，如图4所示。将腹杆和平联等效成为薄壁板件，假设作用于空间桁架截面的剪力流大小为q。

（1）华伦式腹杆等效厚度

桁架的节间长度为a，高为h，斜腹杆长为d，取单节间进行分析，当剪力流q作用于桁架平面内，所产生的总剪力为Q=qh。对于华伦式腹杆桁架，在受剪状态下，仅有斜腹杆产生内力，为：F_d=qd。

桁架的应变能如下式所示：

U = q 2 d 3 2 E A d

　 (5)

式中，E为材料的弹性模量；A_d为斜腹杆的横截面面积。

当剪力流q作用于一厚度为t_e的薄板，薄板的长度和高度与桁架节间尺寸相同，即长度为a，高度为h，则由扭转而产生的应变能为：

U = 12 ∑ a ∫ A i τ i γ i d A i

　 (6)

因

γ i = τ i G ， τ i = q t i ， A i = h i t i

　 (7)

式中，

h i

为第

i

微元的高度；

t i

为第

i

微元的厚度；

A i

为第

i

微元的面积；

τ i

为第

i

微元的剪应力；

γ i

为第

i

微元的剪应变；

G

为剪切模量。

将已知条件和式(7)代入式(6)得等效薄板的应变能为：

U e = a q 2 h 2 G t e

　 (8)

根据应变能互等原则，联立式(5)和(8)得桁架体系华伦式腹杆的等效板厚为：

t e = E G ⋅ a h d 3 / A d

（2）普拉特式腹杆等效厚度

普拉特式腹杆桁架体系又可称为N形腹杆桁架体系，在剪力流q作用下，其斜腹杆和竖腹杆都会产生内力，分别为：F_d=qd和F_v=qh。

桁架的应变能为：

U = q 2 d 3 2 E A d + q 2 h 3 2 E A v

　 (9)

联立式(8)和(9)得桁架体系普拉特式腹杆的等效板厚为：

t e = E G ⋅ a h d 3 / A d + h 3 / A v

式中，A_v为竖腹杆的横截面面积。

（3）K形平联等效厚度

取单节间平联进行分析研究，平联长度为a，宽度为b，斜腹杆长为d，在剪力流q作用下，其两个斜腹杆和竖腹杆都会产生内力，根据节点的受力平衡得各杆的内力分别为：

F d 1 = q d 2, F d 2 = − q d 2, F v = q b 2 。

桁架的应变能为：

U = q 2 d 3 4 E A d + q 2 b 3 8 E A v

　 (10)

等效薄板的应变能为：

U e = a q 2 b 2 G t e

　 (11)

联立式(10)和式(11)得桁架体系K形平联的等效板厚为：

t e = E G ⋅ a b d 3 / (2 A d) + b 3 / (4 A v)

（4）交叉形平联等效厚度

交叉形平联在剪力流q的作用下，仅斜腹杆产生内力，根据受力平衡得斜腹杆的内力分别为：

F d 1 = q d 2, F d 2 = − q d 2 。

桁架的应变能为：

U = q 2 d 3 4 E A d

　 (12)

联立式(11)和(12)得桁架体系交叉形平联的等效板厚为：

t e = E G ⋅ a b d 3 / (2 A d)

2.2　两榀平面桁架形成的空间管桁架

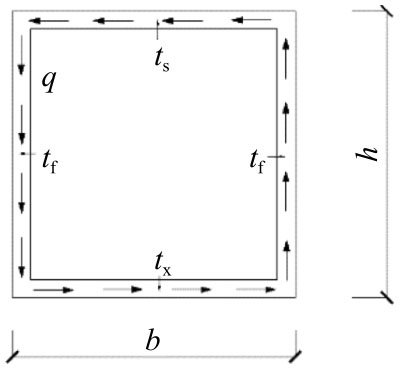

将由两榀平面桁架组成的空间桁架截面等效为如图5所示截面，先进行其抗扭惯性矩计算，然后加上四个角点弦杆的抗扭惯性矩，则为此空间桁架总的等效抗扭惯性矩。图中t_s、t_x和t_f分别代表桁架上平联、下平联和腹杆的等效薄板厚度。

对于弦杆来说，其截面的抗扭惯性矩可按下式计算：

I 弦 = 2 π r m 3 t = 2 π R 3 t

式中，r_m表示圆管的平均半径；R表示圆管的外径；近似取r_m=R。

由闭合截面薄壁杆件的扭转惯性矩公式可得图5所示截面的扭转惯性矩：

I t = 4 A 2 ∮ d s t i = 4 b 2 h 2 b t s + b t x + 2 h t f

则：

I t 总 = I t + ∑ I 弦 。

2.3　 n榀平面桁架形成的空间管桁架

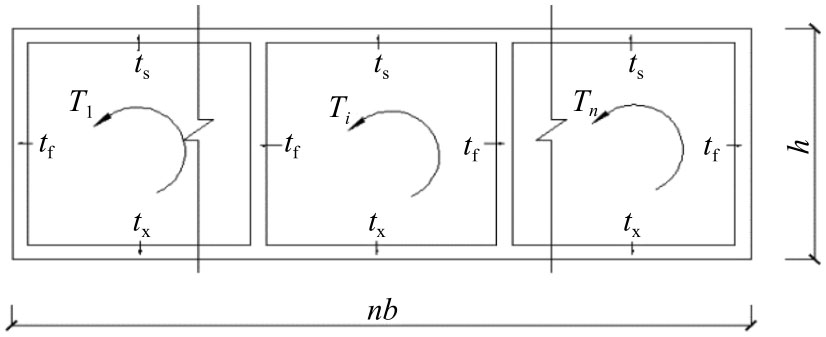

在实际工程中，有时会出现多榀平面桁架形成的空间桁架，在计算多榀平面桁架形成的空间桁架扭转刚度时，将其截面简化为如图6所示的多室闭合截面，其总的等效抗扭惯性矩等于等效截面的抗扭惯性矩加所有弦杆的抗扭惯性矩。

对于由n榀平面桁架形成的空间管桁架杆件，在扭矩T的作用下，各个小室产生的剪力流分别为q₁,q₂,

⋯

,q_n，假定各个小室的面积分别为A₁,A₂,

⋯

,A_n，则由剪力流计算公式得各个小室产生的扭矩为：

T i = 2 q i A i; i = 1, 2, 3, ⋯, n

　 (13)

由图6可知，若流入第i室的剪力流大小为q_i(i=1,2,3,

⋯

,n)，则第i室非相关边界壁上的剪力流为q_i，第i室相关边界壁上的剪力流为：

q i + 1, i = q i + 1 − q i, q i, i − 1 = q i − q i − 1

　 (14)

取第i室为研究对象，在截面上任取一个微元体，由剪切变形的几何方程和物理方程可得：

γ = ∂ w ∂ s + ∂ v ∂ z = τ i G

　 (15)

v (z, s) = ρ (s) θ

　 (16)

式中，ρ(s)表示扭转中心到轮廓线上某点的切线垂直距离；θ表示横截面z处的扭转角；w为s方向的位移分量；τ_i为第i室的剪应力。

将式(16)代入式(15)，并进行整理得：

∂ w ∂ s + ρ (s) ∂ θ ∂ z = ∂ w ∂ s + ρ (s) θ ′ = q i G t

由上式可解得：

w = w 0 + q i G t ∮ d s − θ ′ ∮ ρ (s) d s

因闭合截面不考虑翘曲影响，上式可简化为：

q i G ∮ d s t = θ ′ ∮ ρ (s) d s = 2 A i θ ′

　 (17)

式中，

θ ′

表示横截面的扭转率。

由于截面的扭矩又可写为：

T = G I t θ ′

所以第i室的变形协调方程可写为：

q i ∮ d s t − ∑ i j q j ∫ i, j d s t = 2 A i T I t

　 (18)

上式中，等号左边第2项表示的是属于第i室的所有相关边界壁的变形相加之和。

式(18)又可写成矩阵形式为：

B q = A 2 T I t

　 (19)

式中，

A = [A 1 A 2 ⋯ A n] T ；

B = [b 11 b 12 b 21 b 22 b 23 b 32 b 33 b 34 ⋱ ⋱ ⋱ b i (i − 1) b i i b i (i + 1) ⋱ ⋱ ⋱ b (n − 1) (n − 2) b (n − 1) (n − 1) b (n − 1) n b n (n − 1) b n n]

其中，

b i i = ∮ i d s t

；

b i (i − 1) = − ∫ i (i − 1) d s t

；

b i (i + 1) = − ∫ i (i + 1) d s t 。

由式(19)可解出各式的剪力流：

q = B − 1 A 2 T I t

　 (20)

各室剪力流形成的扭矩之和等于总扭矩：

T = ∑ i = 1 n T i = ∑ i = 1 n ∮ i ρ i (s) q i d s = 2 ∑ i = 1 n q i A i = 2 A T q

　 (21)

联立式(20)和(21)得扭转惯性矩为：

I t = 4 A T B − 1 A

则：

I t 总 = I t + ∑ I 弦 。

3　等效刚度精度验证

收起

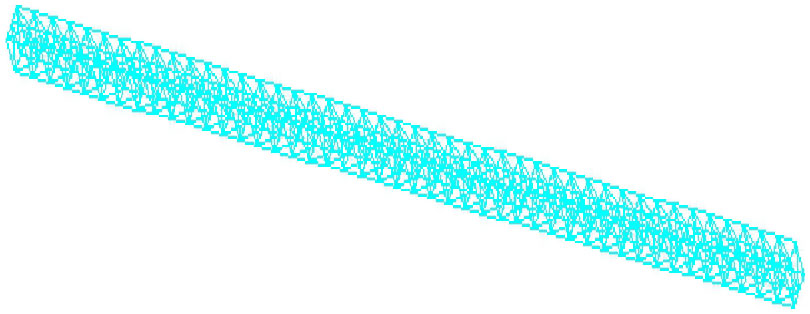

为验证推导出的等效刚度的精度，建立一定长度的空间桁架模型，将空间桁架看成一段梁，通过悬臂梁在集中荷载下的位移响应来反算空间桁架的刚度，如下式所示:

Δ d = p x 2 6 E I (3 L − x)

　 (22)

θ = T G I t

　 (23)

式中，Δd为计算截面位移；p为杆件自由端荷载；x为计算截面到固定端的距离；L为悬臂梁长度；θ为单位长度悬臂梁的扭转角；T为杆件扭矩荷载；I为截面抗弯惯性矩；I_t为截面抗扭惯性矩。

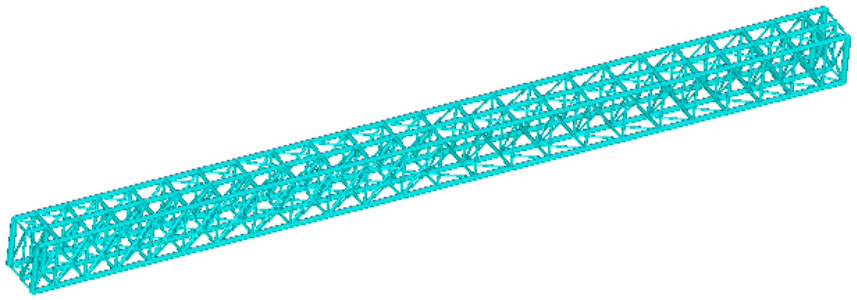

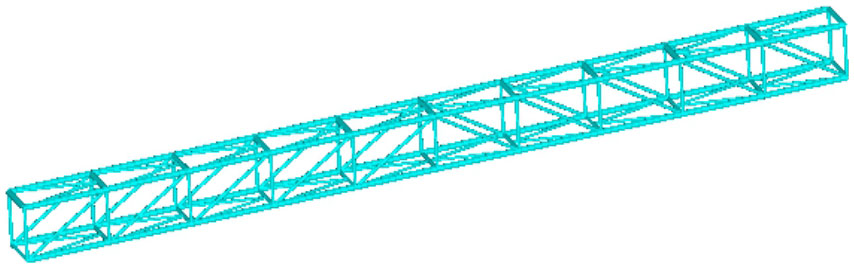

本文以三榀平面桁架形成的空间桁架为例，此桁架根据腹杆截面尺寸不同分为3类节间，JJ1、JJ2和JJ3，分别建立3类节间的空间桁架模型。为消除加载端和约束端对其刚度的影响，建立长度为108 m的模型，如图7所示，节间长2.4 m，宽2.7 m，高3 m，腹杆采用N形，上下平联采用K形，具体的截面属性如表1所示，所用钢材为Q355B。为排除材料自身重量的影响，将材料的密度取为零，在杆件端部施加荷载。

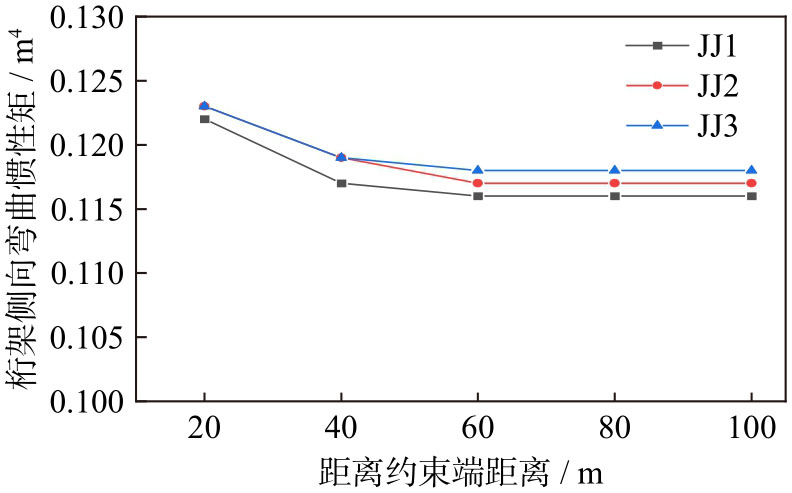

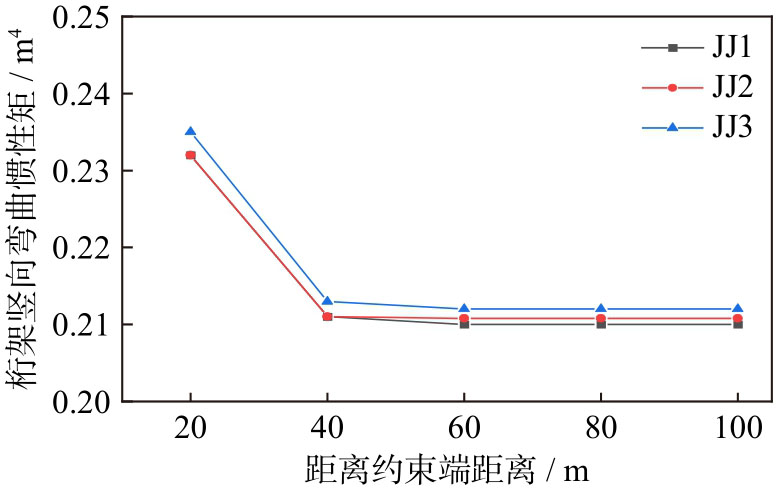

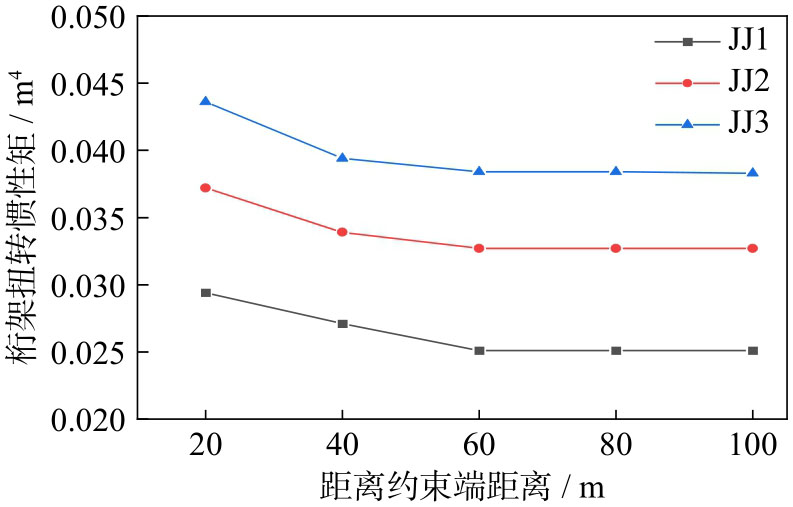

图8~10分别为空间桁架的等效竖向抗弯惯性矩、等效侧向抗弯惯性矩和等效抗扭惯性矩。可知，相对加载端，约束端对惯性矩的影响较大，但随着距约束端的距离越远，其约束作用减弱，空间桁架展现出自由梁的特性，利用悬臂法所得的惯性矩也趋于稳定，此时的惯性矩就是空间桁架的等效惯性矩。对于空间桁架而言，当距约束端的距离为60 m时，其等效抗弯惯性矩和等效抗扭惯性矩开始趋于稳定，可知计算此类桁架等效惯性矩时，所取的计算长度至少应为高度的20倍。由图8和9可知，腹杆截面尺寸的变化虽然会引起杆件抗弯刚度的变化，但变化很小，所以腹杆对于抗弯刚度的贡献很小，这也印证了本文计算抗弯刚度时忽略腹杆作用的假定。对比等效竖向抗弯惯性矩和等效侧向抗弯惯性矩可知，由于截面的高宽比为1∶0.9，所以计算所得的等效惯性矩相近。由图10发现，腹杆的变化对杆件的抗扭刚度影响较大，JJ1类腹杆与JJ3类腹杆的差值达到了52%，所以改变腹杆截面尺寸是改变杆件扭转刚度的一种方法。

以JJ1类腹杆组成的空间桁架模型为例，表2是空间桁架进行等效后计算所得的惯性矩与悬臂法所得的惯性矩的对比，由表可知，无论是竖向抗弯惯性矩还是侧向抗弯惯性矩，采用理论法计算的数值比悬臂法计算的数值小，这是由于在理论计算时，忽略了腹杆对于抗弯刚度的贡献，但两种方法计算的数值误差都在2%以内。分析空间桁架的抗扭惯性矩可知，理论计算结果大于悬臂法计算结果，这是由于理论计算时，按照弦杆全截面受扭计算总的扭转惯性矩，实际扭矩作用于空间桁架时，弦杆并非全截面受扭，但这两种方法计算的数值误差仅有3.8%，可知采用薄壁杆件理论方法计算空间桁架的等效抗扭惯性矩是可行的，而且具有较高的精度。

4　算例

收起

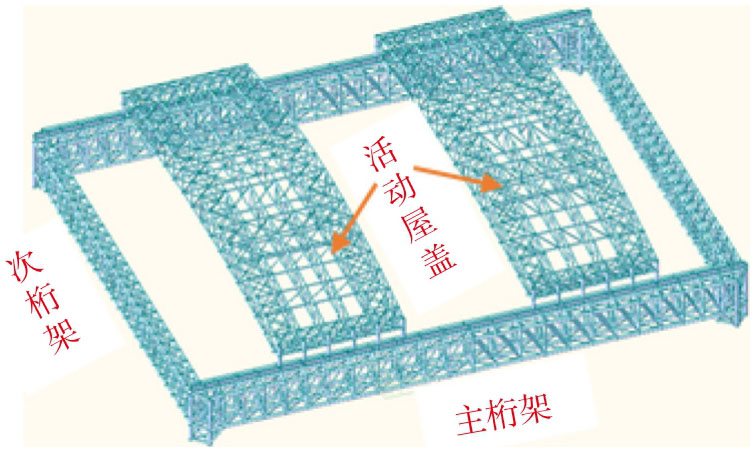

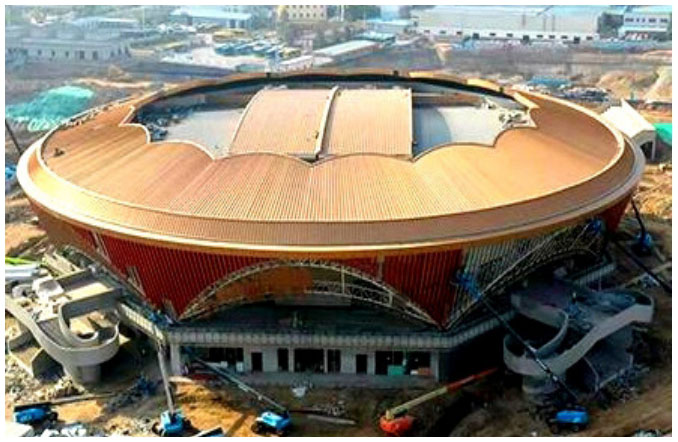

兰州奥体中心网球馆顶部为圆形钢结构罩棚，直径约98 m，中心比赛场地顶部为可开合屋盖，可开合屋盖平面投影面积为28 m×40 m，如图11所示。固定屋盖主受力体系采用格构柱与立体桁架组成的强框架体系，立体桁架作为活动屋面的轨道梁支撑构件，能够减小轨道梁的挠度，保证开合屋盖在使用阶段正常运行，如图12所示。

4.1　主桁架的简化

管桁架简化步骤：首先利用本文推导出的等效抗弯和等效抗扭惯性矩公式计算出原结构的截面特性，然后确定简化结构的截面形式，包括截面整体尺寸大小，通过抗弯惯性矩公式反算得到弦杆的截面大小，最后，确定简化结构的节间尺寸，通过等效抗扭惯性矩公式反算得到腹杆的截面大小，以此得到简化结构的截面参数。

对主桁架进行简化，利用有限元软件ANSYS建立模型，如图13所示，杆件采用BEAM188单元，钢材采用Q355B，弹性模量为2.06×10⁵ MPa，泊松比为0.3，密度为7850 kg/m³，将由三榀平面桁架组成的空间桁架简化为两榀平面桁架形成的空间桁架，采用上述步骤得到简化后构件截面的属性如表3所示，主桁架的简化结构如图14所示。

对原结构和简化结构在跨中施加相同的集中荷载，将最大位移和最大应力值列于表4中。可知，最大位移在相同荷载下相差很小，误差只有4.5%，两者的最大应力的误差较大，数值达到了8.1%。

对比原结构和简化结构的动力特性，将前10阶自振频率的对比列于表5。可以看出，二者第6阶频率误差最大，为8.1%，这是因为结构的第6阶振型形状为二阶扭转，结构简化后，节间长度变大，简化结构个别腹杆因间距问题未参与工作，所以导致误差变大。此外由于结构进行抗弯刚度等效简化时，为了使简化后的弦杆截面尺寸是市面上常见的，所以对其进行微调，加之低阶振型又以弯曲变形为主，所以低阶频率值误差值较大，但不超过10%，本文提出的刚度等效理论适用于空间管桁架结构的简化。

表6为原结构和简化结构的前5阶振型对比，可知两者的振型相似，第1阶振型形状均为对称侧弯，第2阶振型形状均为对称竖弯，第3阶振型形状均为扭转，第4阶振型形状均为反对称侧弯，第5阶振型形状均为反对称竖弯。由两者自振频率和振型可知，简化模型具有一定的代表性，可以分析主桁架的动力特性。

4.2　次桁架和活动屋盖的简化

次桁架也是空间桁架，所以按照主桁架的简化方式对其进行简化，这里不再进行详细介绍。对于活动屋盖的简化来说，由于考虑到屋盖主要承受屋面荷载，所以在进行简化时以竖向抗弯刚度相等为主要目的，利用抽杆的方法实现其等效。

4.3　整体结构的简化计算

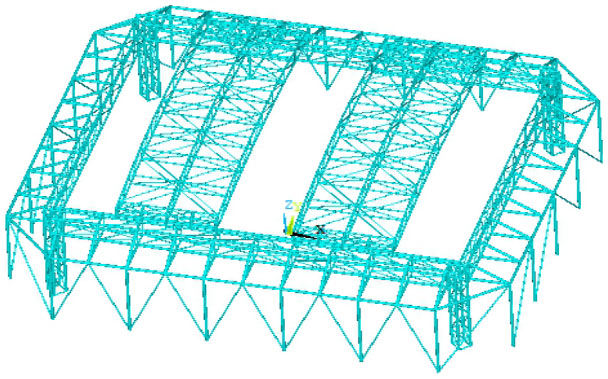

对兰州奥体中心网球馆整体模型进行简化，以结构半开状态为例，得到如图15所示的简化结构。

表7为原结构和简化结构质量的对比，考虑到本文主要是针对开合屋盖部分进行简化，所以进行质量对比时，只进行开合屋盖部分简化前后质量的对比，原结构与简化结构质量误差只有0.06%。

表8为原结构和简化结构静力响应的对比，在自重作用下，简化结构由于被抽杆，所以整体的静力响应低于原结构，最大位移相差8.9%，最大应力相差3.8%。

利用ANSYS软件对网球馆原结构和简化结构的动力特性进行分析，将结果列于表9中，可以看出，原结构和简化结构前5阶自振频率分布比较密集，两者误差较小，不超过4%，而且第1阶、第2阶和第4阶振型形状比较相似，第3阶和第5阶振型频率虽然有所差异，但整体规律相似。通过原结构和简化结构动力特性的对比可以发现，两者在低阶模态表现出的特性较为一致，简化结构可以反映整体结构的动力特性。

5　结论

收起

本文在对空间管桁架的研究与分析的基础上，提出了管桁架结构的等效抗弯惯性矩和抗扭惯性矩计算公式，通过实例进行了验证，得到了如下结论：

(1) 运用材料力学知识，提出了空间管桁架结构的等效抗弯惯性矩计算公式。基于扭转应变能相等原理提出了空间管桁架结构腹杆和上下平联的等效薄板厚度计算公式，建立了等效连续化模型，利用薄壁杆件理论推导了空间管桁架结构的等效抗扭惯性矩计算公式。

(2) 采用悬臂法对提出的等效截面惯性矩公式进行了验证，结果表明：本文推导的等效惯性矩计算公式具有较高的精度，与悬臂法得到的惯性矩相差不超过4%；同时，对比分析腹杆截面尺寸变化对等效惯性矩的影响，可知：腹杆截面尺寸的变化对抗弯惯性矩影响较小，对抗扭惯性矩影响较大。

(3)对比分析了兰州奥体中心网球馆结构主桁架简化前后的静力响应和动力特性，通过分析简化前后主桁架在相同静荷载作用下的最大位移和最大应力发现，两者相差不大，误差不超过9%；通过对比简化前后主桁架的固有频率和振型发现，两者的前10阶固有频率相近，最大误差为8.1%，两者的前5阶振型相似，简化结构具有一定的代表性。

(4) 将兰州奥体中心网球馆整体结构进行简化，对比原结构和简化结构的静力响应和动力特性发现，简化结构与原结构在静载作用下最大位移值和最大应力值相近，误差不超过9%；两者前5阶的振型相似，固有频率的误差在4%以内，简化结构具有较高精度。

基金

收起

国家重点研发计划资助项目(2019YFD1101004)
甘肃省住房和城乡建设厅科技项目(JK2022-01)
甘肃省教育厅优秀研究生“创新之星”项目(2022CXZX-449)
