车轮失圆和轨面不平引起的准饱和地基振动分析

PDF下载

谢伟 ¹^,³ , 高盟 ² , 单治钢 ¹ , 李建端 ² , 高广运 ³

振动工程学报 | 2025,38(5): 899-908

收起

振动工程学报 | 2025, 38(5): 899-908

车轮失圆和轨面不平引起的准饱和地基振动分析

全屏

谢伟¹^,³, 高盟², 单治钢¹, 李建端², 高广运³

作者信息

^1.中国电建集团华东勘测设计研究院有限公司，浙江杭州 311122

^2.山东科技大学土木工程与建筑学院，山东青岛 266590

^3.同济大学土木工程学院，上海 200092

谢伟（1991—），男，博士。E-mail：xie_w2@hdec.com

通讯作者:

高广运（1961—），男，博士，教授。E-mail：gaogy@tongji.edu.cn

Vibration analysis of quasi-saturated foundation inducedby out-of-round wheels and uneven rail surface

Wei XIE¹^,³, Meng GAO², Zhigang SHAN¹, Jianduan LI², Guangyun GAO³

Affiliations

^1.Power China Huadong Engineering Corporation Limited，Hangzhou 311122，China

^2.College of Civil Engineering and Architecture，Shandong University of Science and Technology，Qingdao 266590，China

^3.College of Civil Engineering，Tongji University，Shanghai 200092，China

出版时间: 2025-05-10 doi: 10.16385/j.cnki.issn.1004-4523.2025.05.002

文章导航

摘要

收起

为真实表征高铁列车荷载引起的准饱和地基振动响应，引入车轮失圆和轨面不平公式修正准静态列车移动荷载；基于准饱和地基2.5维有限元方程，建立了列车-轨道-准饱和地基动力分析模型，研究了车速、荷载条件对准饱和地基振动响应规律的影响。结果表明：列车低速运行时，车轮失圆和轨面不平对位移和加速度时程规律及峰值影响较小，但二者耦合作用时振动响应显著提升；列车速度达到土体剪切波速时，车轮失圆和轨面不平对位移和加速度响应的影响逐渐增大，相较于车轮失圆，轨面不平对准饱和地基振动影响更为显著，且对车速变化更敏感。低车速时，准饱和地基孔隙水压力在道床中心线下0~4 m范围内迅速衰减，孔压峰值出现在轨下0.5 m处；车速提高后孔压迅速衰减范围延伸至轨下6 m处，各修正荷载条件下孔压峰值相比于准静态条件均显著增大，轨面不平和轮轨不圆顺耦合态下孔压峰值位置向地基更深处发展；轮轨不圆顺耦合态下准饱和地基振动响应均明显大于其他荷载条件，故高速铁路安全性评估和地基振动响应预测中，需同时考虑车轮踏面失圆效应和轨道几何形位不平的影响。

关键词

地基振动 / 高速铁路 / 准饱和地基 / 车轮失圆 / 轨面不平 / 轮轨不圆顺

Abstract

收起

In order to accurately reveal the impact of high-speed train operation on the vibration response of foundation, the out-of-round wheels and uneven rail surface were introduced to modify the quasi-static moving load. Based on the 2.5D finite element equation of nearly-saturated foundation, a train-track-quasi saturated foundation dynamic analysis model has been established. On this basis, the vibration response of nearly-saturated foundation under different train speeds and loads were analyzed. The results show that both of out-of-round wheels and uneven rail surface have little influence on the time history and peak value of displacement and acceleration at a low speed, whereas the vibration amplitude is significantly increased after the coupling of the two aspects. When the vehicle speed reaches the soil shear wave speed, the influence of out-of-round wheels and uneven rail surface on displacement and acceleration response gradually increases. Compared with the out-of-round wheels, rail surface unevenness has greater influence on nearly-saturated foundation vibration, and it is more sensitive to the change of vehicle speed. The pore water pressure decays rapidly within the range of 0~4 m below the center line of the track bed when the vehicle speed is low, and the pore pressure peak appears at 0.5 m below the track. After the vehicle speed increases, the peak value of pore pressure increases significantly under all kinds of modified loads, and the position of the peak value of pore pressure develops to the deeper part of the foundation under the condition of uneven rail surface and irregular wheel-rail. The vibration response of the nearly-saturated foundation under the irregular wheel-rail coupling condition is obviously greater than that under other load conditions. Therefore, the influence of out-of-round wheels and uneven rail surface should be considered simultaneously in the safety evaluation and foundation vibration response prediction of high-speed railway.

Key words

foundation vibration / high-speed railway / quasi-saturated foundation / out-of-round wheels / uneven rail surface / irregular wheel-rail

引用本文

谢伟, 高盟, 单治钢, 李建端, 高广运. 车轮失圆和轨面不平引起的准饱和地基振动分析. 振动工程学报, 2025 , 38 (5) : 899 -908 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.05.002

Wei XIE, Meng GAO, Zhigang SHAN, Jianduan LI, Guangyun GAO. Vibration analysis of quasi-saturated foundation inducedby out-of-round wheels and uneven rail surface[J]. Journal of Vibration Engineering, 2025 , 38 (5) : 899 -908 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.05.002

正文

收起

高铁运行引起的环境振动影响着人们的生活、工作以及周边建筑物和精密仪器的正常使用^[1]。一方面，高铁运行产生的环境振动日益增加，以应力波通过地基向周边传播，引起环境振动污染^[2-3]；另一方面，人们对生活、工作环境质量的要求越来越高，即使对于相同水平的振动，也会引起公众的强烈反应^[4]。如何合理评价高铁诱发环境振动，降低服役路基高铁荷载作用下的环境振动，已成为中国高铁建设急需解决的关键难题之一。

目前，高铁环境振动相关的研究主要集中在列车荷载模型、轨道模型、动荷载下地基土波动规律等方面。荷载模型从单个移动荷载发展到能够更细致地反映列车结构的复杂荷载体系^[5]；轨道振动模型由Timoshenko梁、Euler梁模型，发展到考虑轨枕分散作用的多层梁模型^[6-7]；动荷载下土体振动研究将轨道模型与地基模型相结合，经历了从单相土、两相饱和地基到三相准饱和及非饱和地基振动规律的探索^[8-9]。高速列车运营过程中受车轮擦伤、钢轨磨耗及路基不均匀沉降的影响，轮轨往往处于不圆顺状态，会出现车轮踏面失圆以及轨道几何形位变化等现象^[10-11]。迄今为止，高铁运营诱发的环境振动问题均未同时考虑车轮失圆和轨面不平的影响。

现阶段，学者们研究车轮失圆和轨面不平问题多从轮轨动力学的角度展开讨论。如BAEZA等^[12]基于欧拉坐标系建立弹性旋转轮对模型，分析了弹性旋转轮对和刚性轮对模型在车轮扁疤伤损冲击下的轮轨力差异。KANOJE等^[13]建立了轮轨接触的有限元模型，研究了车轮扁疤引起的轮轨冲击特性。PIERINGER等^[14]考虑车轮扁疤真实几何形状引起轮轨接触刚度的变化，提出一种三维非Hertz轮轨接触模型，研究了深度为0.25~2.00 mm的车轮扁疤引起的最大轮轨冲击力。STEENBERGEN^[15]将轮轨假设为刚体，根据车轮扁疤冲击钢轨过程中轮心的轨迹变化，推导出较为精确的轮轨冲击力计算公式。林凤涛等^[16]建立考虑柔性轮对的高速动车刚柔耦合模型和有限元扁疤损伤接触模型，探究了车轮扁疤对轮轨冲击的影响规律。KHAJEHDEZFULY^[17]通过建立列车-轨道-路基二维数值模型，研究了轨道板刚度对谐波不平顺轨道实测轮轨力的影响。

中国高铁线路网广泛分布在东南沿海地区，地下水位浅，多为高含水率地基，已有研究多将其简化为单相弹性或两相饱和介质。实际路基难以达到完全饱和状态，含有少量气体的高饱和度三相路基更符合实际情况。孔隙气的存在对土中波的传播和振动影响显著，目前通常将含有以气泡形式存在的少量气体且孔隙水压力为正值的高饱和地基称为准饱和地基（95%≤ S_r ≤99%，其中S_r 为饱和度）^[18-19]。对于高铁荷载下准饱和路基振动的研究较少，仅宋永山等^[20]和GAO等^[21]初步讨论了高铁荷载作用下准饱和路基的振动规律，且未考虑车轮失圆和轨面不平等实际工况。

上述分析表明，考虑车轮失圆和轨面不平条件下高铁运营引起的环境振动问题研究鲜见报道，高铁诱发环境振动污染问题也多局限于弹性或饱和地基的情况。鉴于此，本文引入车轮失圆和轨面不平公式修正准静态列车移动荷载，通过Fourier变换得到车轮失圆、轨面不平及两者耦合态的频域-波数域表达式，推导均质准饱和地基2.5维有限元方程，建立列车-轨道-准饱和地基有限元模型，编制Fortran语言程序求解，研究了车轮失圆和轨面不平条件下高铁荷载引起的准饱和地基振动响应规律。

1　准饱和多孔介质基本方程

收起

对于准饱和多孔介质，孔隙流体往往是水和闭合气泡的混合物，可近似认为是均质孔隙流体^[22]。孔隙流体的体积模量可以表示为^[21]：

K f = 1 1 − S r p a + 1 E w

　 (1)

式中，S_r为土体饱和度；E_w为孔隙水体积模量；p_a为绝对孔隙压力，本文取为1 atm。

根据Biot方程^[23]，可得准饱和地基本构方程为：

σ i j = 2 μ c ε i j + λ c ε k k δ i j − δ i j p

　 (2)

式中，σ_ij为土骨架应力；μ^c=μ(1+2βi)，λ^c=λ(1+2βi)，其中，μ和λ为土骨架的Lame常数，β为土体阻尼系数；p为孔隙水压力；δ_ij为克罗内克指标，ε_ij为土骨架应变，i和j分别取为1，2，3；ε_kk表示土骨架体积变化率。

孔隙流体的连续性方程和平衡方程分别为：

− n p ˙ (1 − S r p a + 1 E w) = u ˙ i, i + W ˙ i, i

　 (3)

− p, i = ρ f (u ¨ + W ¨ i n + g W ˙ i k d)

　 (4)

式中：n为孔隙率；W_i=n(w_i−u_i)为流体和土骨架的相对位移，其中，u_i和w_i分别为土骨架和孔隙流体的位移；p_,i为孔隙水压力梯度；ρ_f为流体体积密度；k_d为动力渗透系数；变量上方的“·”和“··”分别表示变量对时间t的一阶和二阶导数；g为重力加速度，本文取为9.8 m/s²。

准饱和多孔介质的固相平衡方程为：

σ i j, j + F i = ρ u ¨ i + ρ f W ¨ i

　 (5)

式中，σ_ij_，_j 为土骨架的应力张量在三维空间中的方向梯度和；F_i为作用于土骨架上的体积力；ρ=(1−n)ρ_s+nρ_f为准饱和地基体积密度，其中ρ_s为土骨架密度。

2　准饱和地基2.5维有限元理论模型

收起

基于2.5维有限元法^[24]，假定土体与结构沿列车运行方向的材料性质相同且连续，地基为均质准饱和地基，轨道为理想刚体，建立列车-轨道-准饱和地基有限元模型，如图1所示。

由于轨道结构的道床及垫层的弯曲刚度较大，当列车移动荷载作用于钢轨时，轨道系统发生的微小变形可视作整体变形，因此可用Euler梁模拟轨道系统^[25]。轨道参数选取秦沈客运专线相关数据^[26]，轨道宽度取为3 m，质量m_r=540 kg/m（两条钢轨和轨枕）、弯曲刚度E_rI_r=13.254 MN•m²（两条钢轨）。模型边界条件采用高广运等^[24]推导的黏弹性动力人工边界，并将其土体条件由饱和推广至准饱和。通过Fortran语言编程，实现有限元网格划分、黏弹性动力人工边界设置及列车移动荷载的施加。

2.1　准饱和地基2.5维有限元推导

基于准饱和多孔介质基本方程^[20,26]得到频域内由土骨架位移

u ~ i

和孔隙压力

p ~

表示的Biot波动方程：

μ u ˜ i, j j + (λ + μ) u ˜ j, i j − p ˜, i + ω 2 [ρ u ˜ i + ρ f F (ρ f ω 2 u ˜ i − p ˜, i)] = 0

(6a)

(1 + ρ f ω 2 F) u ˜ i, i − F p ˜, i i 1 − S r p a + 1 E w + n p ˜ = 0

(6b)

式中，变量上方的“~”符号表示频域内的量；F=nk_d/[ρ_f(inωg−k_dω²)]；ω为频域内的圆频率。

对式（6a）和应力边界条件式以及式（6b）和流势边界条件式分别应用Galerkin法，整理可得频域-波数域中矩阵形式的离散方程：

(K 0 − M 0) u ¯ ~ + (Q 1 − Q 0) p ¯ ~ = f ¯ ~ s 0

　 (7)

(H 0 + S 0) p ¯ ~ + Q 2 u ¯ ~ = f ¯ ~ q 0

　 (8)

式中，变量上方的“

≃

”符号表示在频域-波数域中的量；变量上方的“-”符号表示波数域中的量；

H 0

表示刚度矩阵；

Q 1

、

Q 2

表示耦合矩阵；

S 0

表示质量矩阵；

f ¯ ~ q 0

为等效节点荷载矩阵；

p ¯ ~

表示孔隙水压加速度；K₀、M₀、Q₀和

f ¯ ~ s 0

分别为刚度矩阵、质量矩阵、耦合矩阵和等效节点荷载矩阵。

通过组装所有矩阵，准饱和地基2.5维有限元方程可以表示为：

K u r U ¯ ~ 0 = R ¯ ~ 0

　 (9)

式中，K_ur为整体刚度矩阵；

U ¯ ~ 0

和

R ¯ ~ 0

分别为频域-波数域中的位移矩阵和荷载矩阵。

2.2　模型有效性验证

为验证计算模型的有效性，将地基饱和度S_r设置为100%（即完全饱和情况），采取与文献[27]相同的荷载取值、加载方式及土体参数（如表1所示），将计算结果与文献[27]得到的饱和多孔介质半空间半解析解结果进行对比。竖向点荷载沿x方向分别以0.1c_s、0.5c_s和0.9c_s的速度在地表运行，剪切波速c_s取值为(G/ρ_s)^1/2，其中，G为剪切模量，ρ_s为土骨架密度。

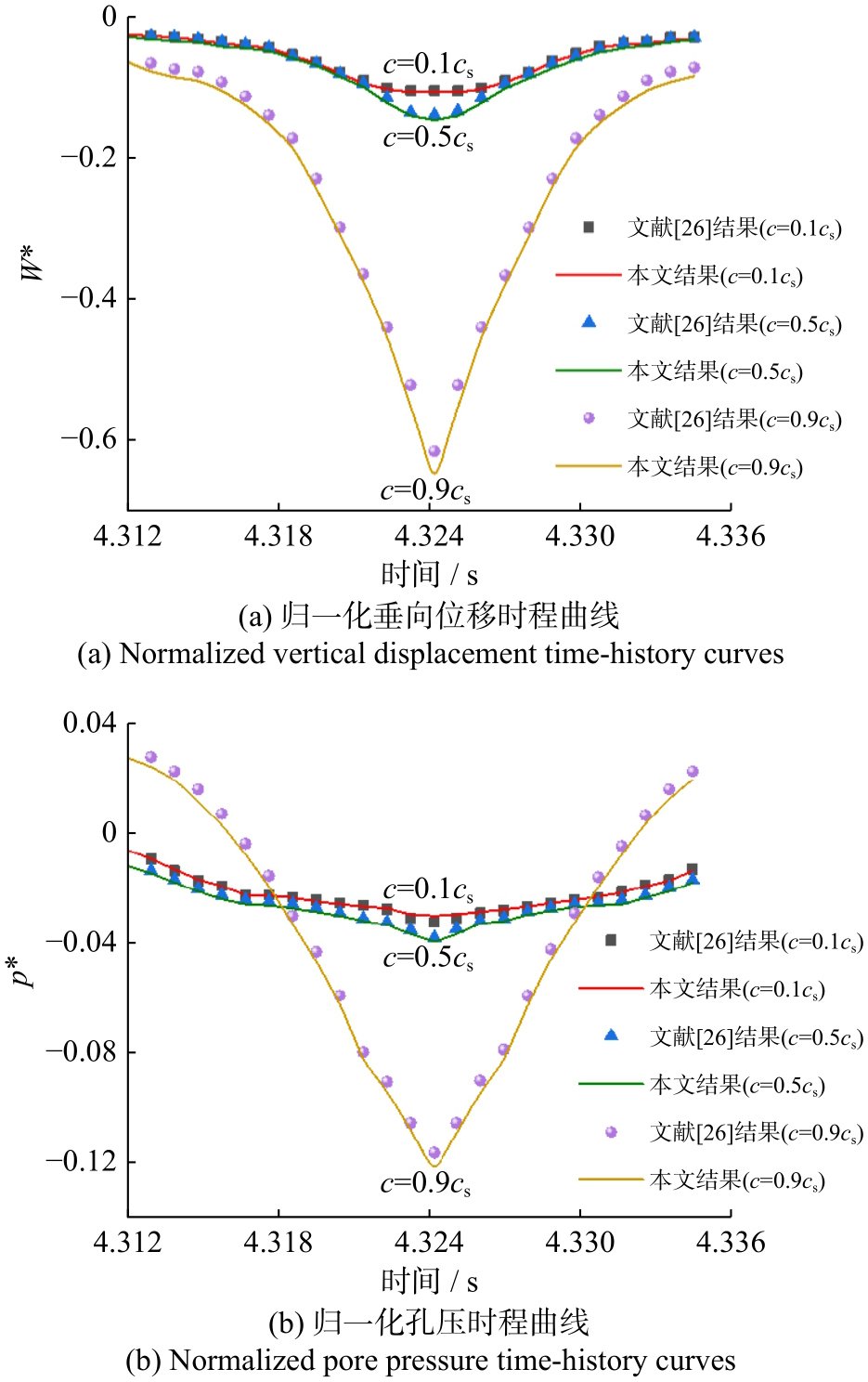

图2(a)和(b)分别展示了地基中坐标（0.0, 1.0, −1.0）位置处归一化垂向位移（W*=WG/F）和孔压（p*=p/F）的对比结果，其中W 表示地基中坐标（0.0， 1.0，−1.0）位置的垂向位移。由图2可知，本文计算结果与文献[26]的半解析解结果吻合较好，表明了本文计算模型的准确性。c=0.9c_s时的计算结果略大于文献[27]的结果，一方面是由于车速接近土体剪切波速时，地基的振动响应更为剧烈^[28]；另一方面是由于本文计算方法和模型细化程度不同带来的差异。

3　列车移动荷载修正

收起

高铁列车选取CR400AF-G型“复兴号”，该型号列车共8节编组（4M+4T，其中，M表示动力车，T表示拖车），每节编组包含4个轮对，最大轴重17 t ，头车长27.525 m，中间车长25.65 m，全长208.95 m，车轮半径为0.46 m，转向架轴距为2.5 m，转向架中心距为17.8 m。

3.1　准静态移动荷载

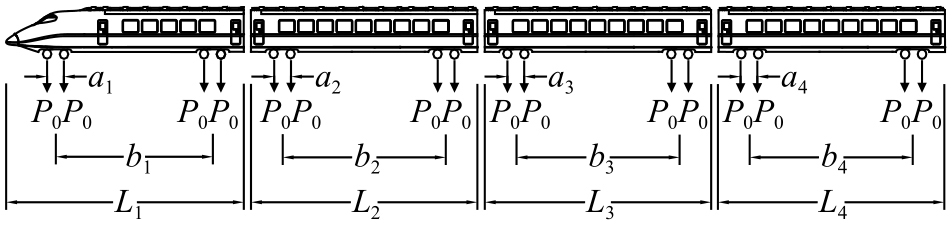

将准静态移动荷载模拟为由K节车厢的轴重荷载组成，YANG等^[29]研究表明4节编组即可反映列车荷载引起的环境振动问题，本文采用“复兴号”列车8节编组模拟列车荷载（如图3所示，为了简化图形、突出荷载分布的规律性，图中仅展示4节车厢，实际计算按8节编组扩展）。a_n、b_n、L_n和P₀分别为前轴间距、后轴间距、车厢长度和轮轴静载。

将自振角频率ω₀=2πf₀、沿x坐标正向以速度c运行、车轮无扁疤且轨道平顺的准静态移动荷载在时间-空间域内表示为：

f 1 (x, t) = ∑ n = 1 K p n δ (x − c t) e i ω 0 t = ∑ n = 1 K p n δ (x − c t) e i 2 π f 0 t = {∑ n = 1 K P 0 [δ (x − c t + L T + ∑ n = 0 K L n) + δ (x − c t + a n + L T + ∑ n = 0 K L n) + δ (x − c t + a n + b n + L T + ∑ n = 0 K L n) + δ (x − c t + 2 a n + b n + L T + ∑ n = 0 K L n)] e i 2 π f 0 t}

　 (10)

式中，L_T为列车荷载到观察点之间的距离；δ为Dirac函数；p_n为外加荷载；f₀为自振频率；K为车厢总数。

将式（10）对坐标x和时间t作Fourier变换，得到频域-波数域内的表达式如下：

f ¯ ~ 1 (ε x, ω) = 2 π c δ (ε x − ω − ω 0 c) P ¯ ~ 0 = 2 π c δ (ε x − ω − ω 0 c) · ∑ n = 1 K P 0 [1 + e − i a n ε x + e − i (a n + b n) ε x + e − i (2 a n + b n) ε x] e − i ε x (L T + ∑ s = 0 K − 1 L s)

　 (11)

3.2　车轮失圆移动荷载

将轮轨假设为刚体，推导出一种较为精确的轮轨冲击力计算表达式^[15]：

F (t) = − 8 M w c 2 d l 2 H (− t 0 + l c) + δ (t 0 − l 2 c)

　 (12)

式中，l为扁疤长度；d为扁疤深度；M_w为轮对质量；H(·)为跃阶函数；t₀为车轮扁疤部位作用于轨面的时间。

本文将车轮失圆考虑为同轴异轮的对称双扁疤，各轮对的扁疤长度和扁疤深度相同，且前一轮对的扁疤边缘正驶离轨面时，后一轮对的扁疤边缘刚好接触轨面，即相邻轮对的扁疤部位与轨面的接触时间连续不间断。“复兴号”列车的8节编组共有32个轮对，各轮对扁疤部位所对应的圆心角φ=π/16，扁疤长度l=2Rsin(φ/2)，扁疤深度d=R[1−cos(φ/2)]，其中R为车轮半径。

由理论力学可知：车轮下缘为速度瞬心，由轮心平动速度为c，可得车轮上缘线速度为2c，则车轮转动角速度为2c/R，故有t₀=φR/(2c)=πR/(32c)。经验算，c分别取为120和360 km/h，−t₀+l/c>0，t₀−l/2c≠0，由H(·)和δ(·)的性质可知，H(−t₀+l/c)=1，δ(t₀−l/2c)=0，代入式（12），可得车轮失圆引起的轮轨冲击力为8M_wc²d/l²，将其与轮轴静载P₀叠加，可得P_w=P₀+8M_wc²d/l²，则车轮失圆移动荷载可表示为：

f 2 (x, t) = μ 1 μ 2 ∑ n = 1 K P w [δ (x − c t + L T + ∑ s = 0 K − 1 L s) + δ (x − c t + a n + L T + ∑ s = 0 K − 1 L s) + δ (x − c t + a n + b n + L T + ∑ s = 0 K − 1 L s) + δ (x − c t + 2 a n + b n + L T + ∑ s = 0 K − 1 L s)] e i 2 π f 0 t

　 (13)

其中，车轮失圆移动荷载的叠加系数μ₁和分散系数μ₂分别取为1.427和0.8^[30]。

对式（13）作Fourier变换，可得到车轮失圆移动荷载在频域-波数域内的表达式如下：

f ¯ ~ 2 (ε x, ω) = 2 π μ 1 μ 2 c δ (ε x − ω − ω 0 c) P ¯ ~ w = 2 π μ 1 μ 2 c [δ (ε x − ω − ω 0 c) ∑ n = 1 K P w (1 + e − i a n ε x + e − i (a n + b n) ε x + e − i (2 a n + b n) ε x) e − i ε x (L T + ∑ s = 0 K − 1 L s)]

　 (14)

3.3　轨面不平移动荷载

在不考虑荷载随机性的前提下，用一个激振力函数来描述轨面不平移动荷载，涵盖了行车平稳性、附加动载和钢轨波磨等三方面因素，同时兼顾了荷载的叠加和分散效应，能较好地还原列车运行的真实状态^[13]，其表达式为：

f 3 (x, t) = μ 3 μ 4 ∑ n = 1 K (P 0 + ∑ k = 1 3 P k sin ⁡ (ω k t)) δ (x − c t) e i 2 π f 0 t = μ 3 μ 4 (P 0 + ∑ k = 1 3 P k sin ⁡ (ω k t)) [δ (x − c t + L T + ∑ s = 1 K − 1 L s) + δ (x − c t + a n + L T + ∑ s = 1 K − 1 L s) + δ (x − c t + a n + b n + L T + ∑ s = 1 K − 1 L s) + δ (x − c t + 2 a n + b n + L T + ∑ s = 1 K − 1 L s)] e i 2 π f 0 t

　 (15)

式中，P_k=M_rA_kω_k²（k=1, 2, 3）分别对应行车平稳性、附加动载、钢轨波磨三种情况下轨面不平振动荷载的典型值，ω_k=2πc/λ_k为荷载的振动角频率，其中，M_r为簧下质量，A_k和λ_k分别为轨面不平的正矢和波长。本文计算时正矢取A₁=3.5 mm、A₂=0.4 mm、A₃=0.08 mm^[27]，波长取λ₁=10 m、λ₂=2 m、λ₃=0.5 m^[27]，叠加系数μ₃和分散系数μ₄分别取为1.538和0.7^[27]。对式（15）作Fourier变换，得到轨面不平移动荷载在频域-波数域内的表达式。

3.4　轮轨不圆顺移动荷载

高铁列车实际运营过程中，由于轮轨磨耗及路基不均匀沉降等因素，车轮失圆及轨面不平的情况往往同时存在，因此需从轮、轨两方面对列车移动荷载作进一步修正。结合车轮失圆或轨面不平单一因素条件下的荷载表达式，将二者耦合（简称轮轨不圆顺），能够真实反映实际工况中的荷载激励状态，轮轨不圆顺移动荷载在时域-空间域内可以表示为：

f 4 (x, t) = μ 5 μ 6 ∑ n = 1 K (P w + ∑ k = 1 3 P k s i n (ω k t)) δ (x − c t) e i 2 π f 0 t = μ 5 μ 6 (P w + ∑ k = 1 3 P k s i n (ω k t)) × [δ (x − c t + L T + ∑ s = 1 K − 1 L s) + δ (x − c t + a n + L T + ∑ s = 1 K − 1 L s) + δ (x − c t + a n + b n + L T + ∑ s = 1 K − 1 L s) + δ (x − c t + 2 a n + b n + L T + ∑ s = 1 K − 1 L s)] e i 2 π f 0 t

　 (16)

其中，轮轨不圆顺移动荷载的叠加系数μ₅和分散系数μ₆分别取为1.649和0.75^[27]。对式（16）作Fourier变换，得到轮轨不圆顺移动荷载在频域-波数域内的表达式。

4　准饱和地基振动响应

收起

通过Fortran语言编程求解车轮失圆和轨面不平诱发的准饱和地基振动响应。参考国内列车运营时速，选取低速（120 km/h）、高速（360 km/h）两种工况进行分析。地基设置为饱和度S_r=95%的准饱和均质地基，计算模型全长120 m、深30 m，土体计算参数如表2所示。Fourier逆变换点取为4096，时间间隔为0.0025 s，计算总时长为10.24 s。位移和加速度监测点取距离道床中心线4、8、12和16 m处的准饱和地基表面。

4.1　垂向位移时程分析

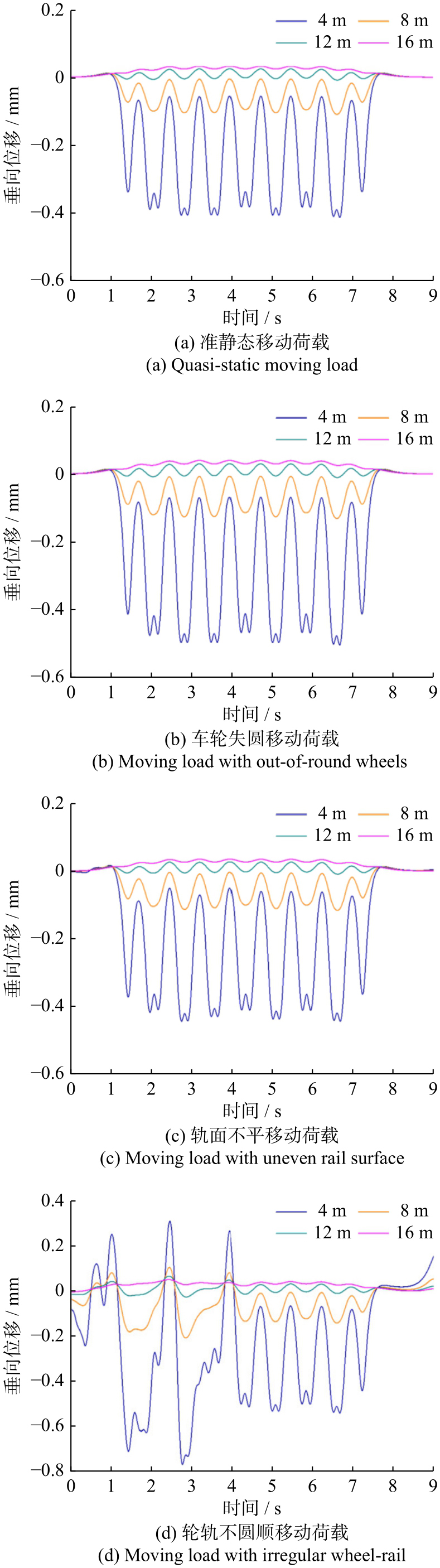

图4为低速（120 km/h）条件下的准饱和地基振动位移时程曲线。由图4可知，列车低速运行时，准静态、车轮失圆、轨面不平三种荷载条件下，地表各监测点处垂向位移时程曲线变化趋势一致，可明显观察到列车通过时的轮轨分布，曲线形态整体呈轴对称分布；车轮失圆和轨面不平条件下垂向位移幅值相较于准静态变化不明显，原因为低速时地基的动态位移响应主要源自列车轴重荷载引起的整体变形。轮轨不圆顺耦合态下，垂向位移幅值显著增大，位移时程曲线呈现出更强的波动性，部分时段出现向上的垂向位移。值得注意的是，在距道床中心线16 m处，地表全时段均存在向上的动态垂向位移，说明振动波传至此处发生了垂向位移反弹。

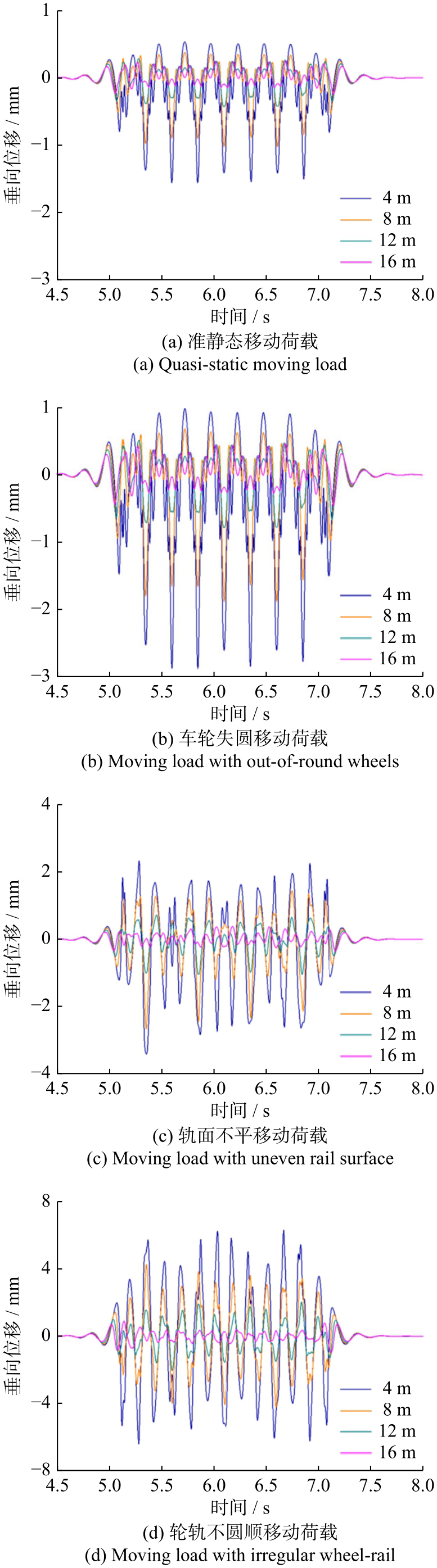

图5为高速（360 km/h）条件下的准饱和地基振动位移时程曲线。由图5可知，列车高速运行时各荷载条件下垂向位移振幅相较于低速时均明显增大，这是由于车速达到土体的剪切波速产生共振所致。准静态及车轮失圆条件下，垂向位移时程曲线仍具有较为明显的轴对称特征，其几何形状符合荷载移动的分布情况；而轨面不平和轮轨不圆顺条件下的时程曲线则表现为波动性更强的不规则形态，且轮轨不圆顺耦合态下往复波动幅度更大，说明轨面不平条件下准饱和地基垂向位移响应对车速变化的敏感性更强，车轮失圆和轨面不平耦合后准饱和地基振动响应显著增大。

4.2　加速度时程分析

图6为低速（120 km/h）条件下的准饱和地基振动加速度时程曲线。由图6可知：列车低速运行时，由于远未达到土体的剪切波速，所以准饱和地基上加速度幅值较小，且随监测点距离的增大而快速衰减，车轮失圆和轨面不平条件下各监测点处加速度幅值与准静态基本相同，且不同监测点处的加速度时程规律十分接近，而轮轨不圆顺耦合态下则存在较为明显的波动性差别。

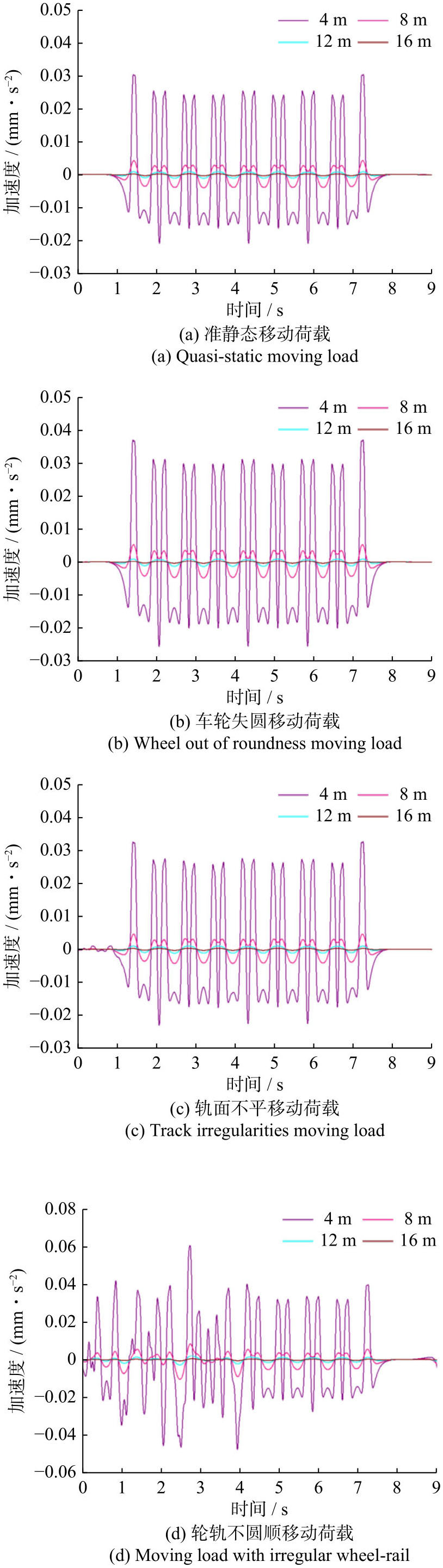

图7为高速（360 km/h）条件下的准饱和地基振动加速度时程曲线。由图7可知，列车高速运行时，车轮失圆和轨面不平对准饱和地基加速度幅值有着显著影响，各监测点处加速度幅值曲线呈现更强的波动性，原因是车速的提高增大了车轮失圆附带的扁疤部位轮轨冲击力，以及轨面不平引起振动频率变化的影响。

4.3　孔隙水压力衰减特性分析

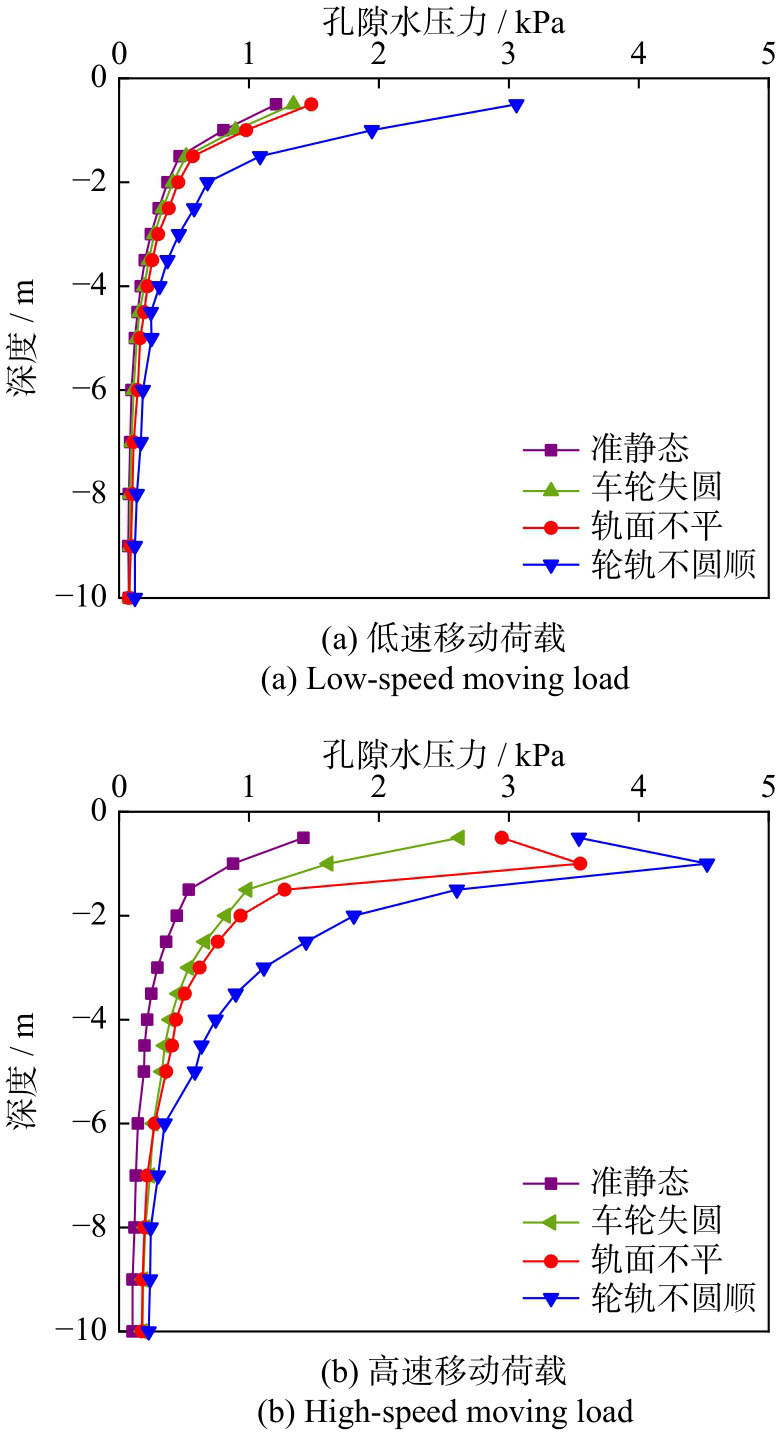

图8为轨道中心处准饱和地基孔隙水压力幅值随深度的变化曲线。由图8可知，在低速工况下，孔隙水压力在0~4 m深度范围内呈现显著衰减趋势。前三类荷载条件下的孔隙水压力分布曲线形态相似，且峰值均集中于距地表约0.5 m处。轮轨不圆顺耦合态下，孔压幅值随深度变化呈现更为明显的非线性关系。车速提高后，孔压迅速衰减范围延伸至6 m，理想准静态、车轮失圆条件下孔压峰值有所增长但仍维持着原有的衰减形态；轨面不平和轮轨不圆顺耦合态下孔压峰值增长更为显著，且孔压峰值位置出现在轨下1 m处，表明车轮扁疤冲击力的提高仅增大孔压幅值而不改变其峰值走势，轨面不平引起振动圆频率增大则会导致孔压峰值位置向地基更深处发展。

5　结论

收起

（1）列车以120 km/h低速运行时，车轮失圆和轨面不平对准饱和地基位移和加速度时程规律及峰值影响较小；列车速度达到土体剪切波速360 km/h时，车轮失圆和轨面不平单一因素作用下准饱和地基的振动响应相比于准静态条件均有大幅提升。

（2）低车速时，准饱和地基孔隙水压力在道床中心线下0~4 m范围内迅速衰减，孔压峰值出现在轨下0.5 m处；车速提高后，孔压迅速衰减范围延伸至6 m，各修正荷载条件下孔压峰值相比于准静态条件均显著增大，轨面不平和轮轨不圆顺耦合态下孔压峰值位置发展至轨下1 m处。

（3）相较于车轮失圆，轨面不平对准饱和地基振动影响更大，且对车速变化更敏感。随着车速的提高，轨面不平条件下准饱和地基表面加速度、位移时程波动性更强，孔隙水压力峰值位置向地基更深处发展。

（4）两种车速下，轮轨不圆顺耦合态下准饱和地基振动响应总体上均明显大于其他荷载条件。在高速铁路安全性评估和地基振动响应预测中，同时考虑车轮踏面失圆效应和轨道几何形位不平的影响具有十分重要的工程意义。

（5）后续可基于非线性弹塑性动力本构模型，考虑分层、倾斜、非饱和等地基条件，对计算模型进行进一步优化。

基金

收起

国家自然科学基金资助项目(42277130)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

夏禾，曹艳梅. 轨道交通引起的环境振动问题[J]. 铁道科学与工程学报,2004,1(1):44-51.

XIA

,CAO

Yanmei

. Problem of railway traffic induced vibrations of environments[J]. Journal of Railway Science and Engineering,2004,1(1):44-51.

[2]

GAO

G Y

,XU

C X

,CHEN

,et al. Investigation of ground vibrations induced by trains moving on saturated transversely isotropic ground[J]. Soil Dynamics and Earthquake Engineering,2018,104:40-44.

[3]

SHI

,HE

,HUANG

,et al. Numerical investigations on influences of tunnel differential settlement on saturated poroelastic ground vibrations and lining forces induced by metro train[J]. Soil Dynamics and Earthquake Engineering,2022,156:107202.

[4]

杨维国，李昊，康凯，等. 地下高铁致结构振动全过程分析及隔振支座减隔振性能研究[J]. 振动与冲击,2022,41(1):254-264.

YANG

Weiguo

,LI

Hao

,KANG

Kai

,et al. Analysis of whole process of structural vibration induced by underground high-speed train and performance of vibration isolation support[J]. Journal of Vibration and Shock,2022,41(1):254-264.

[5]

UZZAL

R U A

,AHMED

,BHAT

R B

. Impact analysis due to multiple wheel flats in three-dimensional railway vehicle-track system model and development of a smart wheelset[J]. Proceedings of the Institution of Mechanical Engineers, Part F:Journal of Rail and Rapid Transit,2016,230(2):450-471.

[6]

S H

. A simple finite element for nonlinear wheel/rail contact and separation simulations[J]. Journal of Vibration and Control,2014,20(3): 330-338.

[7]

GAO

G Y

,SONG

,CHEN

G Q

,et al. Numerical prediction of ground vibrations induced by high-speed trains including wheel-rail-soil coupled effects[J]. Soil Dynamics and Earthquake Engineering,2015,77:274-278.

[8]

GAO

G Y

,YAO

S F

,YANG

,et al. Investigating ground vibration induced by moving train loads on unsaturated ground using 2.5D FEM[J]. Soil Dynamics and Earthquake Engineering,2019,124:72-85.

[9]

WANG

, GAO

G Y

, YANG

, et al.The influence of the degree of saturation on dynamic response of a cylindrical lined cavity in a nearly saturated medium[J]. Soil Dynamics and Earthquake Engineering,2015,71(8):27-30.

[10]

KARTTUNEN

,KABO

,EKBERG

. Numerical assessment of the influence of worn wheel tread geometry on rail and wheel deterioration[J]. Wear,2014,317(1-2):77-91.

[11]

LIU

B B

,BRUNI

. Influence of individual wheel profiles on the assessment of running dynamics of a rail vehicle by numerical simulation:a case study[J]. Vehicle System Dynamics,2022,60(7):2393-2412.

[12]

BAEZA

,FAYOS

,RODA

,et al. High frequency railway vehicle-track dynamics through flexible rotating wheelsets[J]. Vehicle System Dynamics,2008,46(7):647-659.

[13]

KANOJE

N K

,SHARMA

S C

,HARSHA

S P

. Wheel-rail and wheel-flat as a coupled system:contact dynamics modeling with finite element analysis[J]. Journal of Coupled Systems and Multiscale Dynamics,2014,2(1):20-27.

[14]

PIERINGER

,KROPP

,NIELSEN

J C O

. The influence of contact modelling on simulated wheel/rail interaction due to wheel flats[J]. Wear,2014,314(1-2):273-281.

[15]

STEENBERGEN

M J M M

. The role of the contact geometry in wheel-rail impact due to wheel flats[J]. Vehicle System Dynamics,2007,45(12):1097-1116.

[16]

林凤涛，王瑞涛，杨洋，等. 车轮扁疤对轮轨冲击的影响分析[J]. 机床与液压,2021,49(3):140-144.

LIN

Fengtao

, WANG

Ruitao

, YANG

Yang

, et al. Analysis on the influence of flat spot on wheel-rail impact[J]. Machine Tool and Hydraulics,2021,49(3):140-144.

[17]

KHAJEHDEZFULY

. Effect of rail pad stiffness on the wheel/rail force intensity in a railway slab track with short-wave irregularity[J]. Proceedings of the Institution of Mechanical Engineers, Part F: Journal of Rail and Rapid Transit, 2019, 233(10): 1038-1049.

[18]

SAKAGUCHI

,NISHIMURA

,KATO

. The effect of entrapped air on the quasi-saturated soil hydraulic conductivity and comparison with the unsaturated hydraulic conductivity[J]. Vadose Zone Journal,2005,4(1):139-144.

[19]

SUN

D M

,ZANG

Y G

,FENG

,et al. Quasi-saturated zones induced by rainfall infiltration[J]. Transport in Porous Media,2016,112(1):77-104.

[20]

宋永山，高盟，陈青生. 列车荷载作用下准饱和地基波阻板隔振特性研究[J]. 地震工程与工程振动,2022,42(2):252-263.

SONG

Yongshan

,GAO

Meng

,CHEN

Qingsheng

. Study on the isolation performance of WIB on nearly-saturated ground under moving load[J]. Earthquake Engineering and Engineering Dynamics,2022,42(2):252-263.

[21]

GAO

G Y

,ZHANG

J Y

,CHEN

,et al. Investigation of saturation effects on vibrations of nearly saturated ground due to moving train loads using 2.5D FEM[J]. Soil Dynamics and Earthquake Engineering,2022,158:107288.

[22]

YANG

. Saturation effects on horizontal and vertical motions in a layered soil-bedrock system due to inclined SV waves[J]. Soil Dynamics and Earthquake Engineering,2001,21(6):527-536.

[23]

BIOT

M A

. Mechanics of deformation and acoustic propagation in porous media[J]. Journal of Applied Physics,1962,33(4):1482-1498.

[24]

高广运，何俊锋，杨成斌，等. 2.5维有限元分析饱和地基列车运行引起的地面振动[J]. 岩土工程学报,2011,33(2):234-241.

GAO

Guangyun

,HE

Junfeng

,YANG

Chengbin

,et al. Ground vibration induced by trains moving on saturated ground using 2.5D FEM[J]. Chinese Journal of Geotechnical Engineering,2011,33(2):234-241.

[25]

雷晓燕. 轨道临界速度与轨道强振动研究[J]. 岩土工程学报,2006,28(3):419-422.

LEI

Xiaoyan

. Study on critical velocity and vibration boom of track[J]. Chinese Journal of Geotechnical Engineering,2006,28(3):419-422.

[26]

高广运，何俊锋，李宁，等. 饱和地基上列车运行引起的地面振动隔振分析[J]. 岩土力学,2011,32(7):2191-2198.

GAO

Guangyun

,HE

Junfeng

,LI

Ning

,et al. Analysis of isolating ground vibration induced by trains running on saturated ground[J]. Rock and Soil Mechanics,2011,32(7):2191-2198.

[27]

J F

,JENG

D S

. A half-space saturated poro-elastic medium subjected to a moving point load[J]. International Journal of Solids and Structures,2007,44(2):573-586.

[28]

GAO

G Y

,CHEN

Q S

,HE

J F

,et al. Investigation of ground vibration due to trains moving on saturated multi-layered ground by 2.5D finite element method[J]. Soil Dynamics and Earthquake Engineering,2012,40:87-98.

[29]

YANG

Y B

,HUNG

H H

,CHANG

D W

. Train-induced wave propagation in layered soils using finite/infinite element simulation[J]. Soil Dynamics and Earthquake Engineering,2003,23(4):263-278.

[30]

GAO

Meng

, TANG

Zhonghai

, GAO

Guangyun

, et al. Response of track vibration under the coupling effect of wheel flat scar and track irregularities[J]. Mechanics of Solids, 2024, 59(5): 3148-3162.

2025年第38卷第5期

PDF下载

引用本文

BibTeX

文章信息

doi: 10.16385/j.cnki.issn.1004-4523.2025.05.002

接收时间：2023-08-01
首发时间：2026-02-12
出版时间：2025-05-10

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-08-01
修回日期：2023-09-16

基金

国家自然科学基金资助项目(42277130)

作者信息

^1.中国电建集团华东勘测设计研究院有限公司，浙江杭州 311122

^2.山东科技大学土木工程与建筑学院，山东青岛 266590

^3.同济大学土木工程学院，上海 200092

通讯作者:

高广运（1961—），男，博士，教授。E-mail：gaogy@tongji.edu.cn

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/zdgcxb/CN/10.16385/j.cnki.issn.1004-4523.2025.05.002

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
