覆冰多分裂输电导线舞动的动态张力随机分析与可靠度评估

PDF下载

李正良 ¹^,² , 王泽宇 ¹ , 王涛 ³^,⁴ , 吕大刚 ⁴^,⁵ , 谭忆秋 ³^,⁴

振动工程学报 | 2025,38(3): 529-538

收起

振动工程学报 | 2025, 38(3): 529-538

覆冰多分裂输电导线舞动的动态张力随机分析与可靠度评估

全屏

李正良¹^,², 王泽宇¹, 王涛³^,⁴, 吕大刚⁴^,⁵, 谭忆秋³^,⁴

作者信息

^1.重庆大学土木工程学院，重庆　400045

^2.重庆大学山地城镇建设与新技术教育部重点实验室，重庆　400044

^3.哈尔滨工业大学交通科学与工程学院，黑龙江　哈尔滨　150090

^4.哈尔滨工业大学重庆研究院，重庆　401151

^5.哈尔滨工业大学土木工程学院，黑龙江　哈尔滨　150090

李正良（1963—），男，博士，教授，博士生导师。E-mail：lizhengl@hotmail.com

通讯作者:

王涛（1993—），男，博士，博士后。E-mail：taowang@alu.cqu.edu.cn

Stochastic dynamic tension analysis and reliability evaluation of ice-covered multi-split transmission line galloping

Zhengliang LI¹^,², Zeyu WANG¹, Tao WANG³^,⁴, Dagang LYU⁴^,⁵, Yiqiu TAN³^,⁴

Affiliations

^1.School of Civil Engineering，Chongqing University，Chongqing 400045，China

^2.Key Laboratory of New Technology for Construction of Cities in Mountain Area of Ministry of Education，Chongqing University，Chongqing 400044，China

^3.School of Transportation Science and Engineering，Harbin Institute of Technology，Harbin 150090，China

^4.Chongqing Research Institute of Harbin Institute of Technology，Harbin Institute of Technology，Chongqing 401151，China

^5.School of Civil Engineering，Harbin Institute of Technology，Harbin 150090，China

出版时间: 2025-03-10 doi: 10.16385/j.cnki.issn.1004-4523.2025.03.009

文章导航

摘要

收起

结合有限元模型与概率密度演化法，建立了针对覆冰多分裂输电线舞动的动态张力随机分析方法；通过等价极值分布法构建了覆冰多分裂导线舞动的拉断破坏失效准则，进而发展了一种覆冰多分裂输电导线舞动可靠度评估框架；对某单跨覆冰四分裂输电导线进行随机动力响应分析与可靠度评估。算例分析表明：本文方法可高效地分析该跨覆冰输电导线舞动的随机动态张力，导线进入稳定舞动阶段后随机动态张力受多模态共同影响；导线舞动时的拉断破坏可靠概率不会随着初始垂度的增加而单调增加；初始风攻角对导线舞动时的拉断破坏可靠概率影响显著，初始风攻角为20°~60°时该跨导线可靠概率较低。

关键词

覆冰多分裂输电导线 / 舞动 / 动态张力 / 随机动力响应 / 动力可靠度

Abstract

收起

In response to the galloping issue faced by ice-covered multi-split transmission lines，this study proposes a method based on the probability density evolution approach for dynamic tension stochastic analysis and reliability evaluation of such transmission lines. A stochastic analysis method for the dynamic tension in ice-covered multi-split transmission lines is established by integrating the finite element model with the probability density evolution technique. A tensile failure criterion for ice-covered multi-split transmission lines is developed by using the equivalent extreme value distribution method，and a framework for reliability evaluation of the transmission lines is constructed. Stochastic dynamic response analysis and reliability evaluation on a single-span ice-covered four-split transmission line are conducted. The analysis of the example shows that：The method in this paper can efficiently analyze the stochastic dynamic tension of the ice-covered four-split transmission line，and the stochastic dynamic tension is influenced by multiple modes after the transmission line enters the stable galloping stage；The tensile failure reliability probability of transmission lines during galloping does not exhibit a monotonous relationship with the increase of initial sag；The initial wind attack angle plays a crucial role in determining the tensile failure reliability probability of the transmission line，and the reliability of the transmission line is relatively low when the initial wind attack angle falls within the range of 20° to 60°.

Key words

ice-covered multi-split transmission lines / galloping / dynamic tension / stochastic dynamic response / dynamic reliability

引用本文

李正良, 王泽宇, 王涛, 吕大刚, 谭忆秋. 覆冰多分裂输电导线舞动的动态张力随机分析与可靠度评估. 振动工程学报, 2025 , 38 (3) : 529 -538 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.03.009

Zhengliang LI, Zeyu WANG, Tao WANG, Dagang LYU, Yiqiu TAN. Stochastic dynamic tension analysis and reliability evaluation of ice-covered multi-split transmission line galloping[J]. Journal of Vibration Engineering, 2025 , 38 (3) : 529 -538 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.03.009

正文

收起

覆冰输电线路受自身结构以及所在地气象条件等因素的影响会发生低频自激振动，该现象称为舞动^[1]。输电线路发生舞动后会产生严重的破坏作用，导致断线、倒塔等灾害，从而发生电力供应中断以及造成经济损失^[2]。

关于覆冰输电线路舞动的研究主要包括舞动模型与舞动响应等方面。针对舞动模型的研究主要从基于单自由度体系的理论探究（如DEN HARTOG^[3]垂直舞动机理、NIGOL等^[4-5]的扭转舞动机理等）发展到目前结合有限元思想的多自由度舞动模型（如DESAI等^[6]建立的索单元模型与晏致涛等^[7]建立的曲梁模型），相关研究已趋于成熟。关于舞动响应分析，又可细分为舞动位移与舞动张力分析。针对输电线路舞动位移响应，霍冰等^[8]通过考虑相邻档距的振动对覆冰导线舞动的影响，表明相邻档距运动会导致舞动位移幅值明显增大。CHEN等^[9]考虑了随机风场的影响，基于概率密度演化法（PDEM）对单根输电导线进行了舞动位移随机分析，发现其舞动响应曲线方差具有平稳性和周期性，舞动概率密度呈单、双峰模式交替传播。关于线路舞动产生的动态张力研究，王少华等^[10]分析了舞动幅值、半波数及线路档距等参数对张力变化量的影响。刘操兰等^[11]从能量平衡和导线长度变化的角度，给出了动态张力的理论公式，并建立了导线舞动时动态张力变化数值模拟模型。杨晓辉等^[12]开展了真型输电线路综合试验，得到了导线动张力与舞动状态及有效风速之间的关系。闵光云等^[13]进一步考察了不同动张力简化方法对舞动特征的影响，表明动张力简化方法对系统的频率、相位、幅值影响明显。舞动造成的危害主要来自于导线大振幅引起的较大动态张力，虽然上述研究对舞动的动态张力进行了充分的探究，但大多集中于确定性分析领域。然而，覆冰导线结构与外部环境固有的随机性会导致覆冰导线舞动时产生随机动态张力，目前针对覆冰多分裂导线舞动问题中的动态张力随机分析与可靠度评估相关研究却鲜有涉及。

为此，本文考虑了覆冰多分裂输电导线自身结构特性与其所受风荷载的随机性，基于三结点索单元的覆冰多分裂导线有限元模型，运用概率密度演化法对某单跨四分裂输电导线算例舞动的动态张力进行了随机分析，得到了该跨覆冰输电导线动态张力的概率密度演化过程，并且基于拉断破坏失效准则进一步评估了该跨输电导线在各工况下的舞动可靠度，进而评价该跨导线在舞动中的薄弱环节从而为后续加强对应的防舞措施提供参考。

1　覆冰多分裂导线舞动有限元模型及动态张力计算

收起

1.1　覆冰多分裂导线形心与子导线结点位移关系

由于覆冰多分裂导线是柔性结构，在重力及覆冰作用下的形状近似为抛物线，本文采用具有3个平动自由度与1个扭转自由度的三结点索单元进行子导线的建模。相较单导线，分裂导线扭转运动更为复杂，且子导线轴向力对分裂导线扭转刚度影响显著，本文通过计算子导线与分裂导线形心的平动与扭转位移关系矩阵将分裂导线等效为单导线，进而得到分裂导线整体扭转刚度并实现对覆冰多分裂导线平动与扭转自由度的模拟。

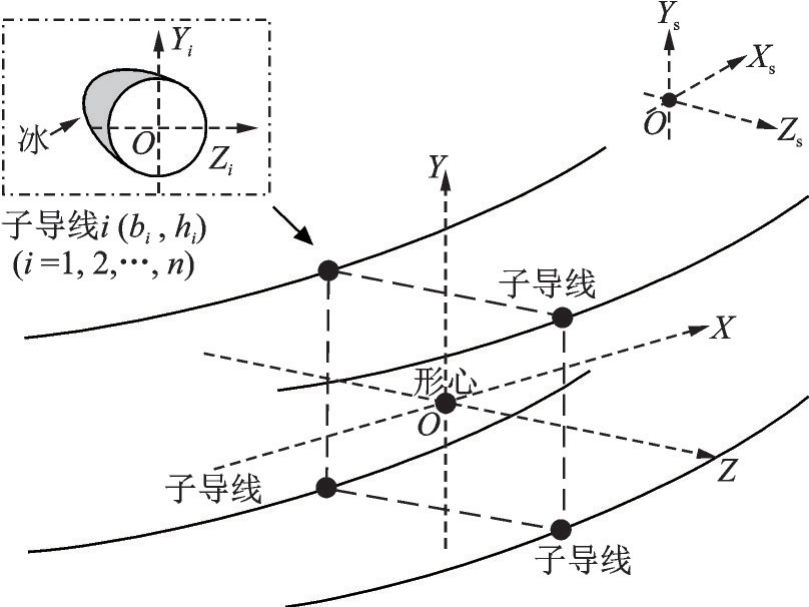

如图1所示，n为分裂导线根数；X_s-Y_s-Z_s坐标系为全局坐标系；X-Y-Z坐标系为分裂导线形心处随转坐标系，其中X轴与分裂导线形心线相切；b_i与h_i分别为第i根子导线的Z轴与Y轴坐标；Y_i-Z_i坐标系为第i根子导线的裸导线横截面形心处坐标系。假设间隔棒为刚性体，设置在每结点处，间隔棒平面法线与分裂导线形心线相切。第i根子导线单元与分裂导线形心的位移关系矩阵T_i为：

（1）

式中，H_i为第i根子导线单元上各结点与分裂导线形心的位移关系矩阵。

1.2　覆冰多分裂导线舞动运动方程

根据更新的Lagrange格式，覆冰多分裂导线舞动方程可以表示为：

（2）

式中，q_s、

与分别为覆冰多分裂输电导线系统位移、速度与加速度向量；M、C、K与F_air分别为系统的质量矩阵、阻尼矩阵、刚度矩阵与舞动气动力向量。

覆冰偏心作用下的分裂导线单元质量矩阵为：

（3）

（4）

式中，ρ为导线密度；S_Y为覆冰导线对Yi轴的静矩；S_Z为覆冰导线对Z_i轴的静矩；x代表X轴方向坐标值；l_e为单元的长度；A为裸导线横截面积；J为极惯性矩；下角标“e”表示单元；N为形函数矩阵^[6]；M_e_i为第i根子导线的单元质量矩阵。

分裂导线单元刚度矩阵K_e如下式所示：

（5）

式中，K_e_i 为第i根子导线的单元刚度矩阵；为第i根子导线的线性单元刚度矩阵：

（6）

（7）

（8）

式中，E为弹性模量；G₀为剪切模量；x_s、y_s与z_s为单元上任意一点在全局坐标系中的坐标值；N_k （k =1，2，3）为位移插值函数^[6]。

为第i根子导线的非线性单元刚度矩阵：

（9）

（10）

式中，矩阵O的推导方法详见文献[6]；T_F为轴向力。

为第i根子导线的覆冰单元刚度矩阵：

（11）

式中，g^ice为重力加速度。

第w阶振型对应的广义阻尼C_w可表示为：

（12）

式中，ξ_w为第w阶振型对应的阻尼比；ω_w为第w阶振型的自振频率；M_w为第w阶振型对应的广义质量矩阵。

覆冰多分裂导线单元舞动气动力向量F_e_，_air为：

（13）

（14）

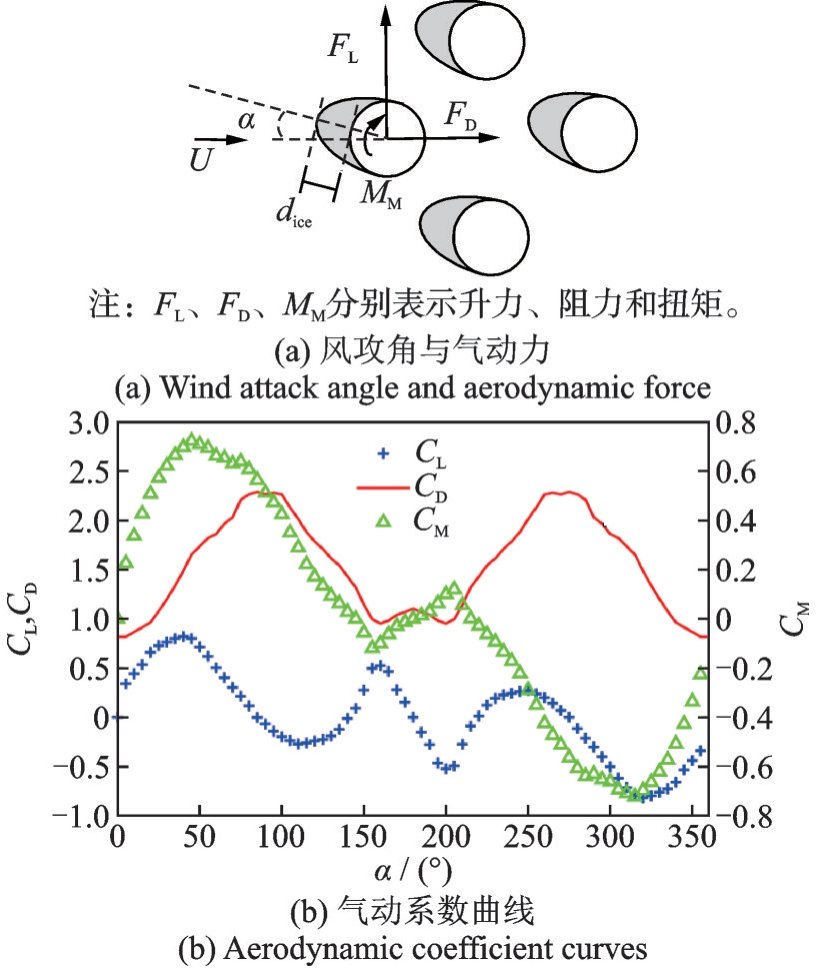

式中，为第i根子导线单元上第j结点的舞动气动力向量；和分别为第i根子导线单元第j结点的升力、阻力和扭矩；α为覆冰风攻角。

1.3　覆冰多分裂输电导线舞动的动态张力计算

通过对式（2）进行动力时程分析，可求得覆冰多分裂输电导线舞动位移时程，从而求得输电线任一单元e在t时刻的位移向量，结合单元e初始位置可求得t时刻单元e各结点的坐标，从而可求得单元e在t时刻的长度。跟据下式可得子导线上单元e在t时刻舞动的动态张力Q（t）：

（15）

式中，为子导线上单元e在静止无风状态时的初始张力；

为单元e的初始长度；σ^t为子导线在t时刻的单元轴向应力。

2　基于概率密度演化法的覆冰多分裂导线舞动的动态张力随机分析

收起

通过对覆冰多分裂导线舞动机理进行分析，在计算导线舞动的动态张力Q（t）的有限元过程中，考虑结构材料、几何参数的不确定性，选取弹性模量E、裸导线横截面积A作为随机变量；同时考虑风荷载的不确定性，选取10 min平均年最大风速U_b与考虑脉动风与水平相关性影响的阵风因子G_s^[14]作为随机变量。记四维随机向量Θ =（E，A，U_b，G_s），式（2）中的质量矩阵、刚度矩阵、阻尼矩阵与气动力向量都是Θ的函数，则式（2）可表示为：

（16）

则覆冰导线舞动时的子导线动态张力Q可表示为Θ与时间t的函数：

（17）

式中，

为Q的时间变化率（速度）；H_Q表示Q关于Θ与t的映射关系。

根据概率密度守恒原理与一系列推导可得到广义概率密度方程^[15]为：

（18）

式中，p_Q_Θ（q，θ，t）为（Q，Θ）的联合概率密度函数，θ为随机向量Θ的样本实现。

边界条件与初始条件分别如下式所示：

（19）

（20）

式中，q₀为q的确定性初始值；δ为狄拉克函数；p_Θ（θ）为联合概率密度函数；t₀为初始时刻。

求解广义概率密度演化方程式（18）需要借助于有限差分法，由于采用一阶迎风格式或直接采用具有二阶精度的Lax-Wendroff格式求得的结果可能存在较大误差^[15]，因此本文采用具有TVD性质的有限差分法进行计算，可以获得概率密度函数p_Q_Θ（q，θ， t）的数值解。最终可根据下式累加得到Q（t）的概率密度函数的数值解：

（21）

式中，n₁为样本数。通过对覆冰多分裂导线舞动的动态张力进行随机动力响应分析，可精确地判断导线舞动时任一点的动态张力变化情况。

3　基于概率密度演化法的覆冰多分裂导线舞动可靠度评估

收起

3.1　覆冰多分裂导线舞动时的拉断破坏功能函数

通过上述随机动力分析过程可以得到结构舞动的动态张力的概率密度演化信息。为精细化分析输电导线舞动时的拉断破坏问题，需对覆冰多分裂导线结构进行舞动时的拉断破坏可靠度评估。输电线路上任一点的张力不能超过其所能承受的计算拉断力，对于覆冰多分裂导线上的任一点e，其舞动可靠度R_e可表示为：

（22）

式中，Q₀为子导线计算拉断力；T_R表示舞动持续时间。对于首次超越事件的动力可靠度分析，结合等价极值分布法^[16-17]，输电导线舞动时的拉断破坏可靠度R可表示为：

（23）

式中，N_e为覆冰多分裂导线离散点数目。

根据式（23），可构建覆冰多分裂导线舞动时的拉断破坏功能函数：

（24）

式中，Q_max (E，A，U_b，G _s)为覆冰导线舞动时子导线动态张力的最大值。

3.2　覆冰多分裂导线舞动可靠度评估的实现流程

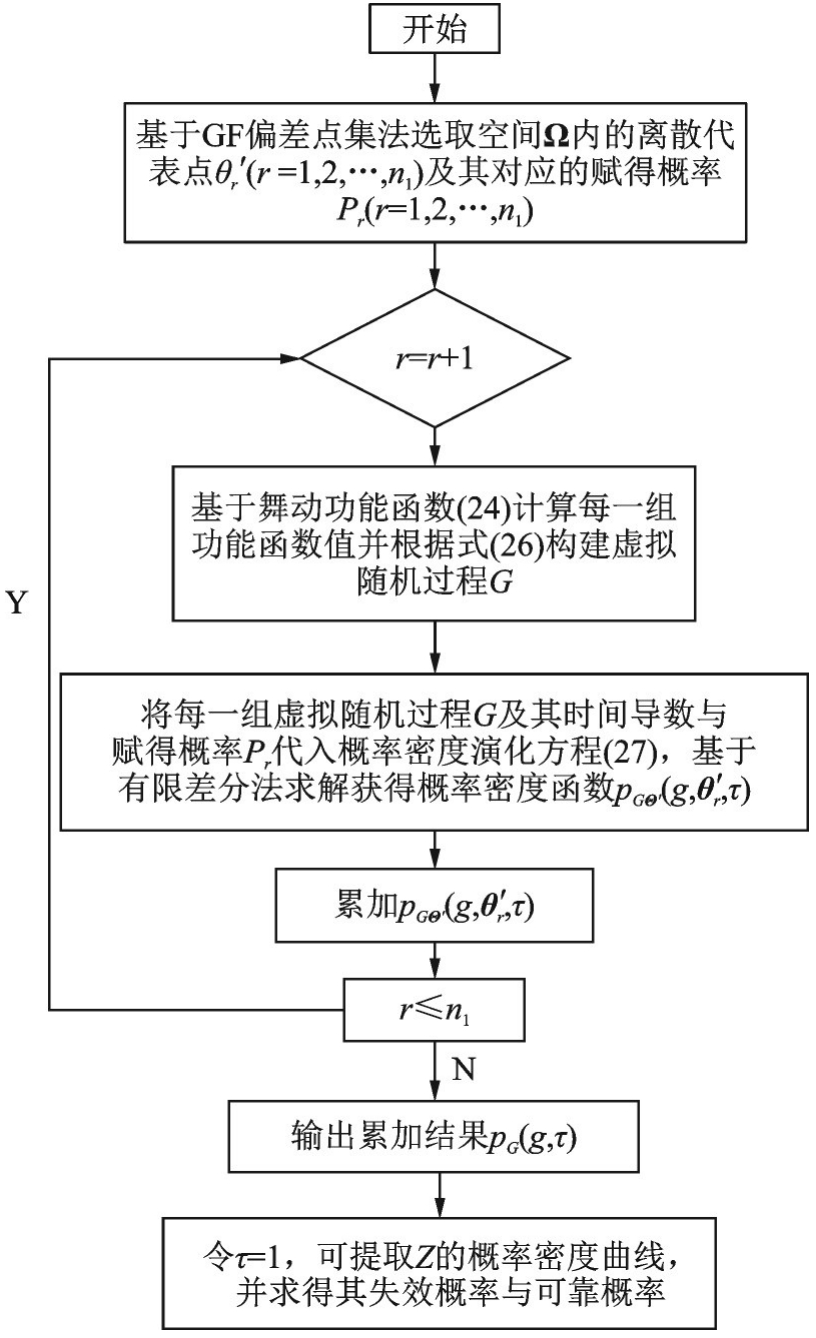

基于拉断破坏失效准则的覆冰多分裂导线舞动可靠度评估流程如图2所示，具体流程如下：

步骤1：根据式（24），建立覆冰多分裂输电导线功能函数Z并确定其随机变量及分布，记五维随机向量Θ'=（Q₀，E，A，U_b，G_s）；

步骤2：采用GF偏差点集法^[18]进行离散点的选取。在随机向量Θ'的分布空间Ω中选取n₁个离散点，记为()，同时根据下式确定每个代表点的赋得概率，记为（P₁，P₂，…，P_n₁）：

（25）

式中，V_r为代表性体积，r=1，2，…，n₁。

步骤3：将每一组离散点（r=1，2，…，n₁）代入步骤1中构建的舞动功能函数Z。由于功能函数Z不随时间变化，可构造包含虚拟时间参数τ的虚拟随机过程G：

（26）

步骤4：将步骤3中确定的每一组虚拟随机过程G及其时间导数与赋得概率P_r（r=1，2，…，n₁）代入如下概率密度演化方程并求解，可以获得联合概率密度函数的数值解：

（27）

式中，g表示G的样本实现。

步骤5：将上述求得的通过下式累加，即可求得p_G（g，τ）的数值解：

（28）

令τ=1，即可求得功能函数Z的概率密度曲线，并可进一步求得其失效概率与可靠概率。

4　算例分析

收起

4.1　算例概况

本节考察某单跨覆冰四分裂输电导线，该档导线档距为400 m，所处高度为30 m，导线规格为LGJ-400/50，两端支座高差为0，初始垂度为1%，子导线初始水平张力为82.1 kN，导线其余参数如表1所示。导线三分力系数^[1]与导线覆冰偏角定义如图3所示，图中U表示风速，C_L、C_D与C_M分别为升力系数、阻力系数与扭转系数，风攻角α与三分力的方向以图3（a）所示为正。

根据规范JTG/T D60-01─2004^[19]取100年重现期基本风速24 m/s，10 min平均年最大风速U_b均值经计算为17.39 m/s，变异系数取为0.2^[14]；地面粗糙度为B类，阵风因子G_s可以假定服从正态分布^[14]，其均值根据规范JTG/T D60-01─2004^[19]表6.3.8取值为1.29，变异系数取为0.1；子导线计算拉断力服从对数正态分布，均值系数为1.081，变异系数为0.093^[20]；上述随机变量分布类型及参数详见表2。

4.2　舞动有限元模型验证及动态张力计算

文献[1]对该跨输电导线舞动响应进行了分析。为考察本文所建立的舞动有限元模型的正确性，本节选取与文献[1]中相同的工况进行动力时程分析，即初始风攻角为180°，风速为6 m/s，初始垂度为1%，其中弹性模量E与裸导线横截面积A均取均值。跨中位置竖向、侧向与扭转位移时程如图4所示，导线在进入周期性舞动后跨中位置的竖向、侧向与扭转位移曲线的振幅与文献[1]中使用索单元模型计算的结果如表3所示，计算误差均低于3%，证明了本文所建立舞动模型的准确性。

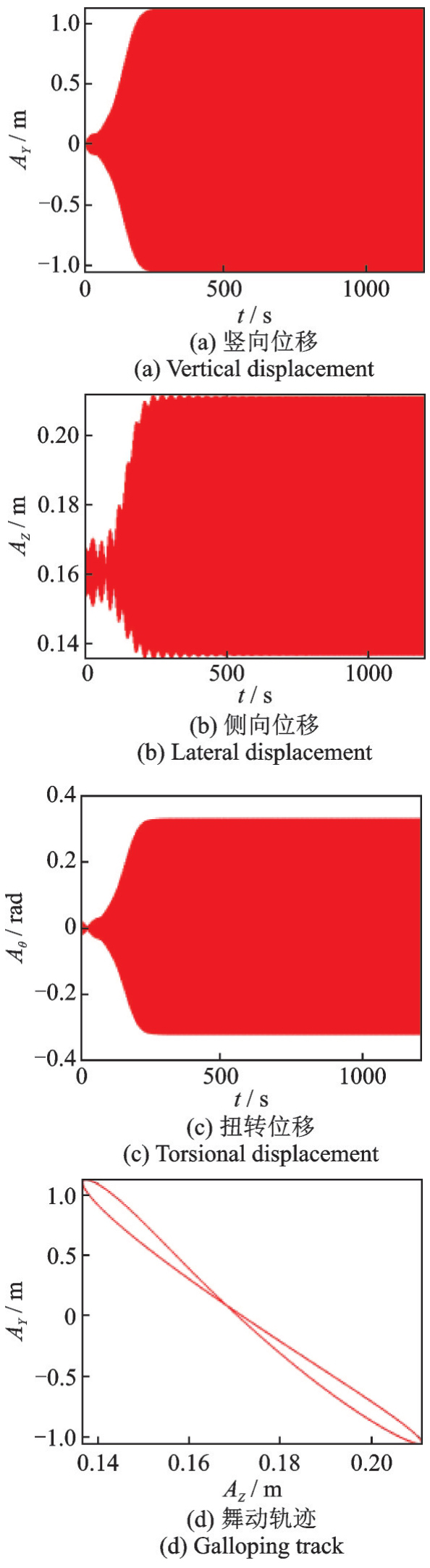

初始风攻角为180°，风速调整为17.39 m/s，根据式（15）可计算得到该跨覆冰四分裂导线舞动时跨中位置在0~400 s内的子导线动态张力Q（t），如图5所示。

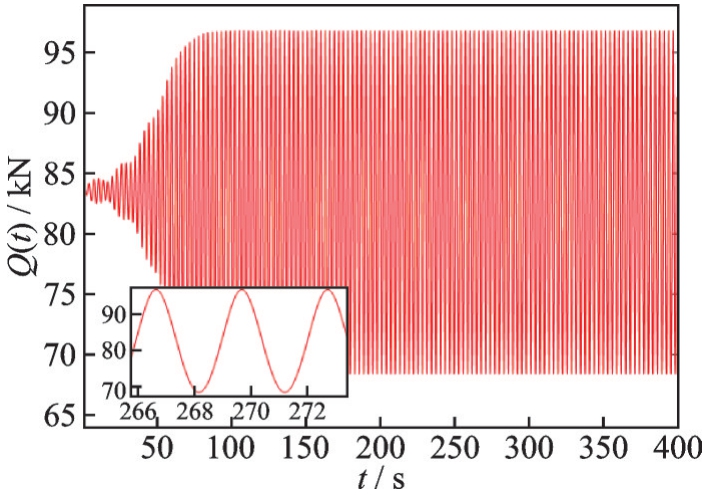

该跨覆冰导线舞动时子导线跨中位置的动态张力Q在t=100 s后随时间呈周期性动态变化。动态张力最大值为96.8 kN，最小值为68.4 kN，动态张力最大值达到导线初始张力的119.2%，动态张力最大值与最小值的差值为导线初始张力的35.0%，可见舞动对导线张力的影响是显著的。

4.3　导线舞动的动态张力随机分析

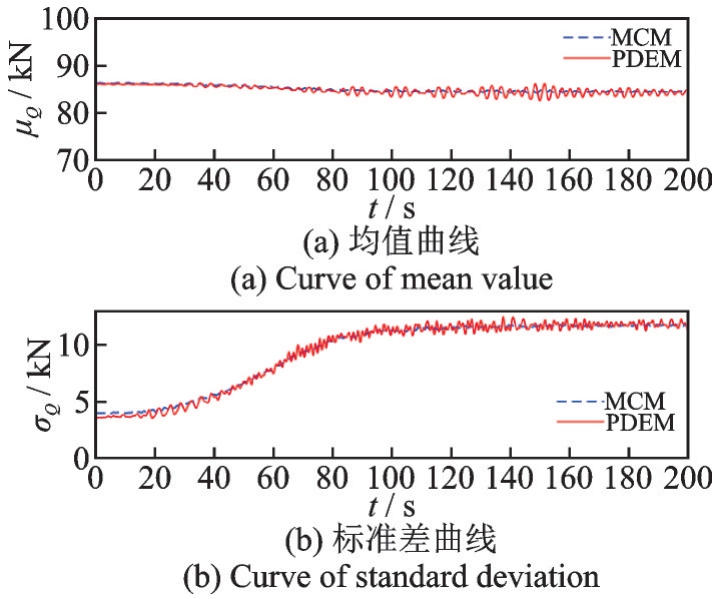

本节以180°初始风攻角的工况为例，基于概率密度演化法对该跨四分裂导线舞动时的子导线动态张力进行随机动力响应分析。采用GF偏差点集法对影响导线舞动的动态张力的四维随机向量Θ=（E，A，U_b，G_s）进行选点，选取400组样本值考察t∈[0 s，200 s]时间段内子导线舞动的动态张力。同时将蒙特卡罗法（MCM）作为校核方法进行该跨导线舞动的动态张力随机分析。本文采用随机动力响应研究中普遍采用的10000次^[21]蒙特卡罗抽样计算结果与概率密度演化法进行对比验证。图6为导线跨中位置舞动的子导线动态张力均值与标准差曲线。从图6可以看出采用概率密度演化法求得的均值与标准差和采用蒙特卡罗法求得的结果接近，同时本文方法调用有限元次数仅为MCM法的4%，说明了本文方法的准确性与高效性。

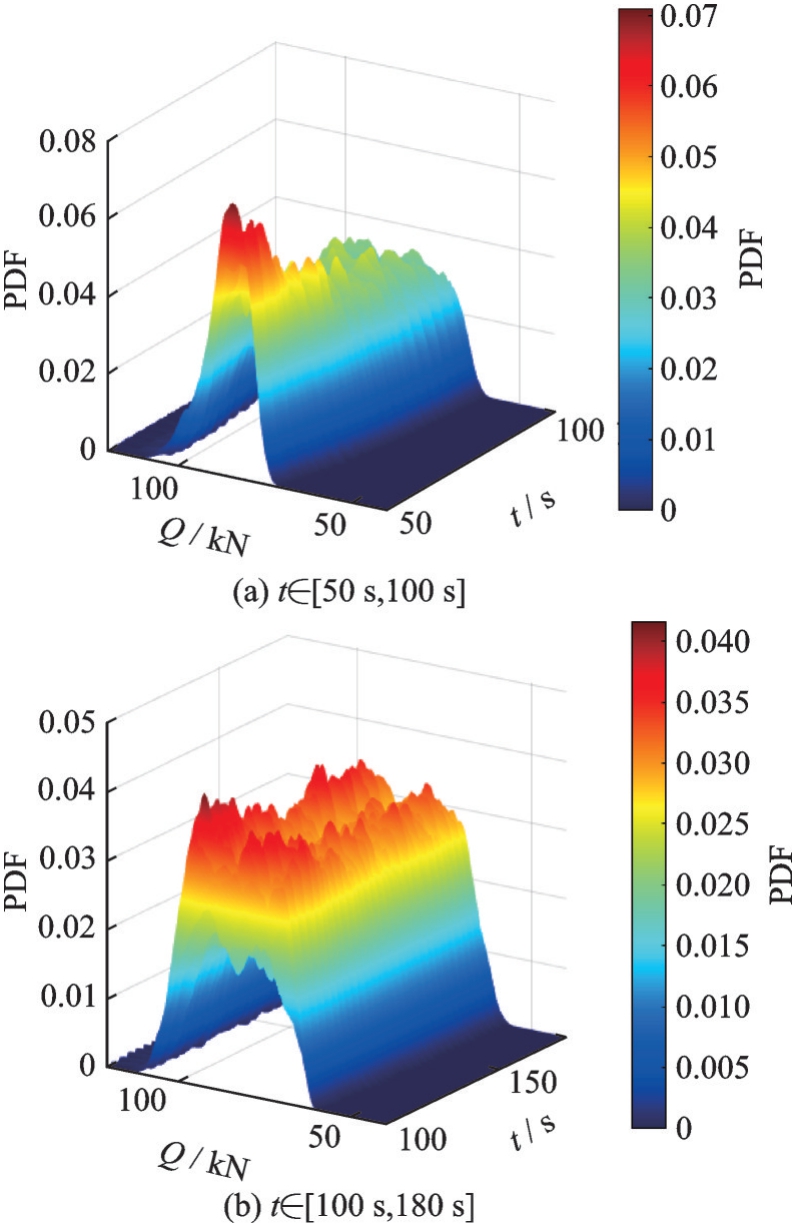

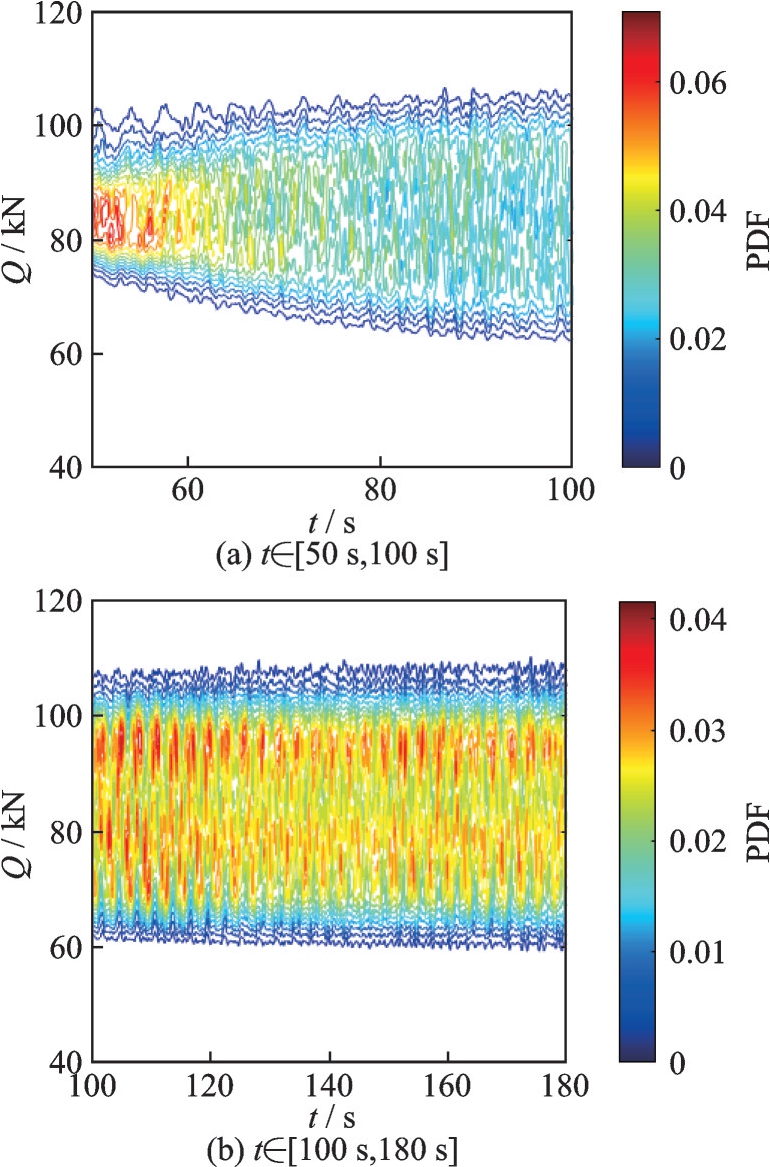

图7和8为t∈[50 s，180 s]内的导线跨中位置舞动的动态张力概率密度演化曲面与等概率密度线。结合图6~8，当t∈[50 s，100 s]时，该跨覆冰导线舞动未到达稳定状态，随着舞动响应幅值不断增加，概率密度曲面峰值降低，分布区间增大，呈现由单峰向双峰的演化趋势，对应图6（b）中的标准差随时间增加而增加，但均值曲线保持稳定；当t>100 s，该跨覆冰导线已进入稳定舞动状态，均值与标准差曲线均接近稳定，概率密度曲面分布区间为Q∈[60 kN，110 kN]，演化曲面呈现出双峰的形状，等概率密度线显示出双峰位于Q=73 kN与Q=95 kN附近。由于本文考虑结构自身与风荷载的随机性，随机动态张力随着导线舞动的进行呈现出由单模态向多模态的变化，在进入稳定舞动阶段后随机动态张力受多模态共同影响。因此概率密度演化曲面随着舞动逐渐进入稳定阶段，呈现出由单峰向双峰的演化过程，概率密度演化法能够准确地展示该跨导线舞动时跨中位置的子导线动态张力演化过程。

4.4　导线舞动时的拉断破坏可靠度分析

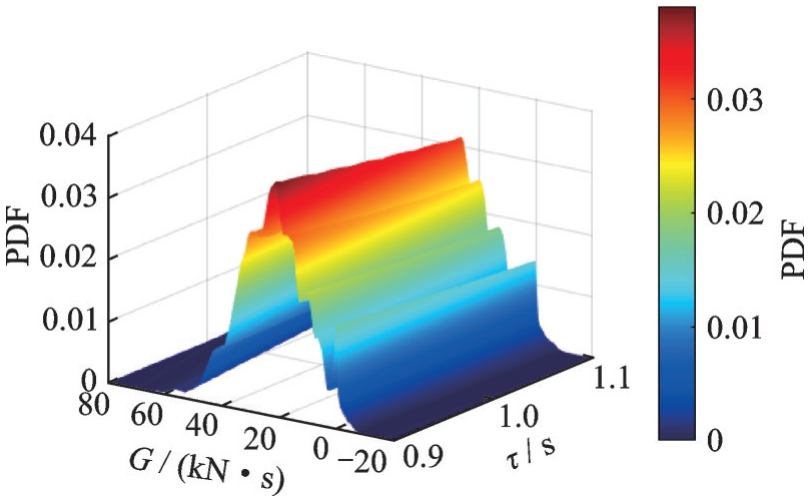

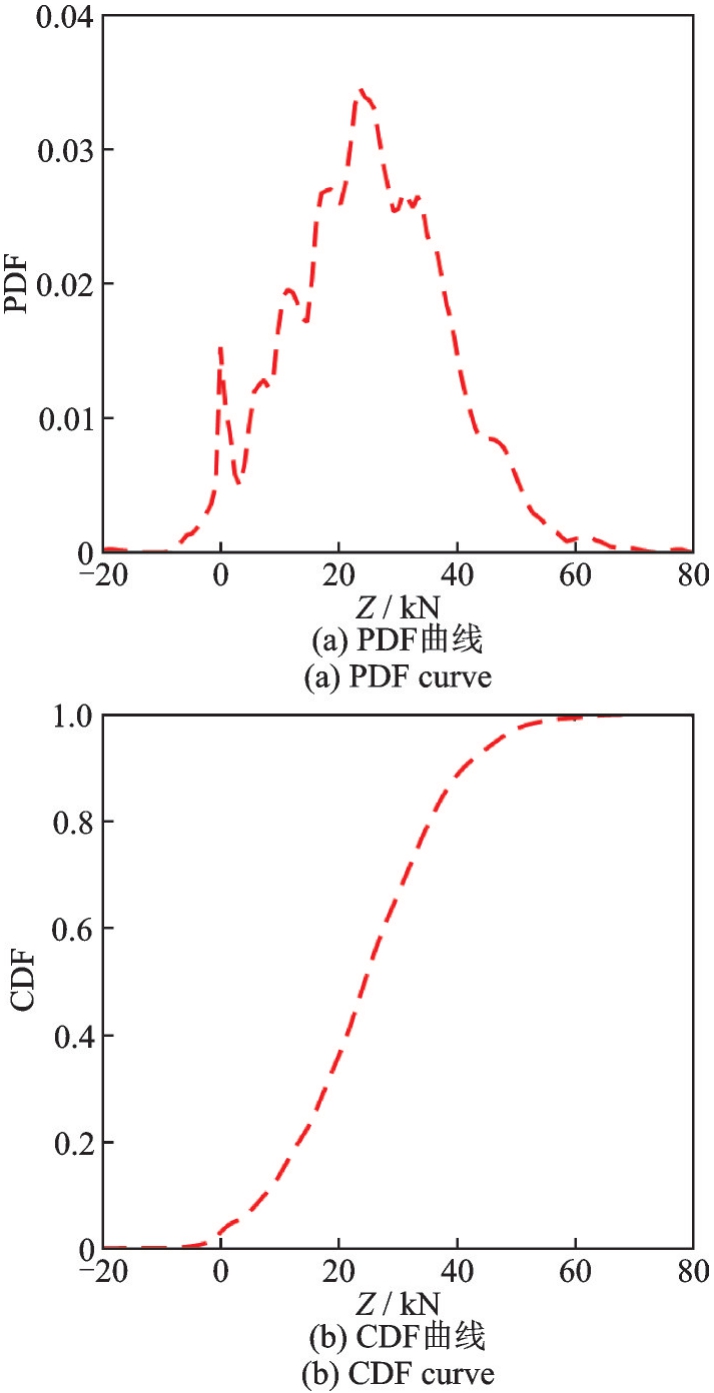

根据式（24），本节选取五维随机向量Θ'=（Q₀，E，A，U_b，G_s），通过GF偏差点集法生成400组样本，根据式（26）构造虚拟随机过程G并求解，其概率密度演化曲面如图9所示。提取τ=1时刻的曲线即为本节所求180°初始风攻角工况功能函数Z的PDF曲线，如图10（a）所示，CDF曲线如图10（b）所示。

根据式（23），当Z小于零时，表明该跨覆冰导线中的子导线舞动张力最大值已超过自身允许的计算拉断力，此时导线受拉破坏。由图10可计算得到该四分裂导线失效概率为0.0169，可靠概率为0.9831。

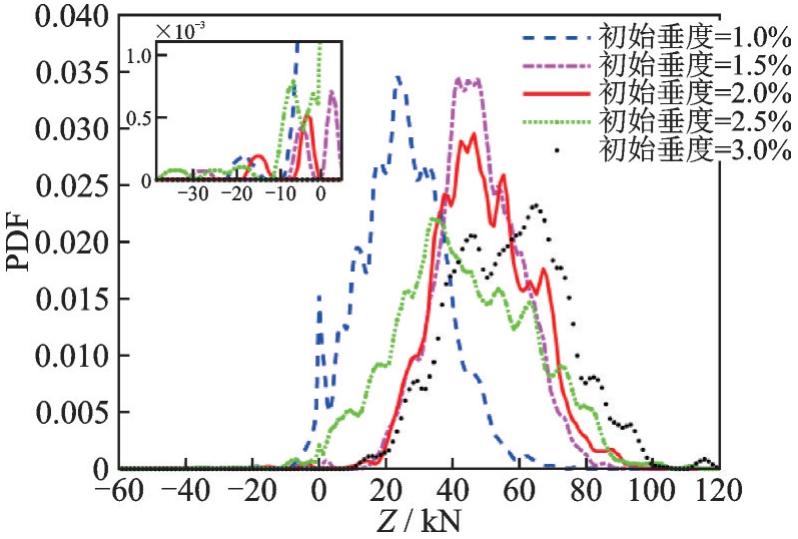

输电线路的垂度通常大于1%^[1]，针对导线初始垂度为1.0%、1.5%、2.0%、2.5%与3.0%五种情况分别进行导线舞动时的拉断破坏可靠度分析。各初始垂度对应的概率密度曲线如图11所示，其PDF峰值在初始垂度1.0%~2.5%之间随初始垂度增加而下降，在初始垂度2.5%~3.0%之间略有上升；初始垂度由1.0%增加至1.5%，PDF曲线出现明显的右移；初始垂度由1.5%增加至2.0%，PDF曲线分布区间变化并不明显；当初始垂度达到2.5%，PDF分布区间开始左移，离散性增加；而初始垂度由2.5%增加至3.0%，PDF曲线再次开始右移，峰值略有增加。

表4为不同初始垂度下导线舞动时的拉断破坏可靠度对比。结合图11与表4可知，导线静止无风时的初始垂度对导线舞动时的拉断破坏可靠概率影响显著。当导线为最小初始垂度（1%）时，导线初始水平张力最大，达到其计算拉断力Q₀均值的61.5%，导致导线舞动时的拉断破坏可靠概率最低。随着初始垂度增加至1.5%，导线初始水平张力下降到Q₀均值的41.4%，导线舞动时更不易达到拉断破坏状态。当初始垂度增加至2%与2.5%，初始水平张力分别下降为Q₀均值的30.1%与24.7%，但导线位移幅值随着导线初始水平张力的减小而增大，从而导致动态张力幅值的增加，使得该导线在初始垂度1为.5%~2.5%时可靠概率呈现下降趋势；而当初始垂度增加至3%时，初始水平张力仅占Q₀均值的20.8%，此时导线可靠概率再次上升。

覆冰输电导线的初始风攻角会随着冰风气候条件的变化而发生偏转，存在一定的变化范围。选取初始垂度为1%与2%，初始风攻角α₀为0°~180°，每20°为一个工况，每一组工况抽取400组样本，计算该覆冰四分裂导线舞动时的拉断破坏失效概率与可靠概率，结果如表5所示。

如表5所示，以初始垂度2%为例，该跨覆冰四分裂输电导线初始风攻角0°~180°范围内，初始风攻角为20°~60°对应的失效概率较高，表明该跨输电导线在上述攻角下受舞动影响，导线动态张力的最大值易达到其计算拉断力；该跨覆冰四分裂导线在不同初始垂度下的失效概率随初始风攻角的变化规律相似，初始垂度由1%增大到2%可降低绝大多数初始风攻角工况下的失效概率。

为进一步研究该跨覆冰导线在初始风攻角20°~60°时对应的拉断破坏失效概率与可靠概率，在初始风攻角20°~60°中，每5°为一个工况进行可靠度计算，计算结果列于表6。该跨覆冰导线在不同垂度时最高失效概率对应的初始风攻角接近，当初始垂度为1%时，最高失效概率出现在初始风攻角50°附近，而初始垂度2%时最高失效概率对应的初始风攻角为45°左右。

5　结论

收起

本文针对覆冰多分裂输电导线舞动问题提出了一种基于概率密度演化法的导线舞动的动态张力随机分析与可靠度评估方法，并进行了某单跨覆冰四分裂输电导线随机响应分析与拉断破坏可靠度计算。可得出主要结论如下：

（1）结合三结点索单元的覆冰多分裂输电导线有限元模型和概率密度演化法建立了覆冰多分裂输电导线舞动的动态张力随机动力响应分析框架。

（2）给出了基于拉断破坏失效准则的覆冰多分裂输电导线舞动功能函数并发展了舞动动力可靠度分析方法。

（3）所验证导线的随机动力响应分析结果与MCM法较吻合，而调用有限元的次数仅为MCM法的4%，由于导线随机动态张力在进入稳定舞动阶段后受多模态共同影响，其概率密度演化曲面随着舞动进入稳定阶段由单峰变为双峰。

（4）初始垂度对导线舞动时的拉断破坏可靠度的影响显著，导线舞动时的拉断破坏可靠概率随着初始垂度的增加未呈现单调增加的趋势，需综合考虑初始垂度变化对应的初始水平张力变化与导线舞动导致的张力变化。

（5）初始风攻角对导线舞动时的拉断破坏可靠度的影响较大，本文算例在初始风攻角0°~180°工况中失效概率最高的初始风攻角范围为20°~60°，初始垂度为1%与2%时最高失效概率对应的初始风攻角接近。
