基于CFD/CSD耦合分析的内置竖向挡板TLD高层建筑风振控制研究

PDF下载

孙连杨 , 吴玖荣 , 钟文坤 , 傅继阳 , 黄鹏

振动工程学报 | 2025,38(2): 292-301

收起

振动工程学报 | 2025, 38(2): 292-301

基于CFD/CSD耦合分析的内置竖向挡板TLD高层建筑风振控制研究

全屏

孙连杨, 吴玖荣, 钟文坤, 傅继阳, 黄鹏

作者信息

广州大学风工程与工程振动研究中心，广东广州 510006

孙连杨（1995—），女，博士研究生。E-mail：sunly@e.gzhu.edu.cn

通讯作者:

吴玖荣（1970—），男，博士，教授。E-mail：jrwuce@gzhu.edu.cn

CFD/CSD coupling numerical simulation on wind-induced vibration control of tall building and TLD system with built-in vertical baffles

Lianyang SUN, Jiurong WU, Wenkun ZHONG, Jiyang FU, Peng HUANG

Affiliations

Research Center for Wind Engineering and Engineering Vibration, Guangzhou University, Guangzhou 510006, China

出版时间: 2025-02-10 doi: 10.16385/j.cnki.issn.1004-4523.2025.02.008

文章导航

摘要

收起

调谐液体阻尼器（TLD）是高层建筑风振控制常用的阻尼器。纯水TLD系统的阻尼比较小，在其内部增设内置挡板，可显著增加其阻尼比而提高振动控制效果。本文基于计算流体动力学（CFD）开源软件OpenFOAM对带竖向挡板的TLD系统内的液体晃荡进行CFD仿真，并以第三代风振控制Benchmark模型为计算实例，对其风致响应进行计算结构动力学（CSD）时程分析，在此基础上开发了基于CFD/CSD耦合作用的TLD-高层建筑风振控制数值算法，对顶部设置带有竖向挡板的TLD系统的高层建筑的风振控制性能进行研究，分析了此类TLD系统对高层建筑风致响应的控制效率。不同重现期风荷载下的仿真结果表明，此类TLD系统对结构风致响应的控制效果显著。与实时混合实验的结果进行对比，验证了文中提出的数值算法具有较高的精确度。

关键词

风振控制 / 高层建筑 / 内置竖向挡板TLD / CFD/CSD耦合作用分析

Abstract

收起

Tuned liquid damper (TLD) is a common type of passive damper system in high-rise buildingsl. However, the damping of a pure water TLD system is relatively small. Adding internal baffles can significantly increase its damping ratio, thereby improving its vibration control efficiency. In this study, a numerical simulation of liquid sloshing in a TLD system with vertical baffles is conducted using the open-source computational fluid dynamics(CFD) software OpenFOAM. The wind-induced response of the benchmark building for the third-generation wind-induced vibration control study is investigated using the computational structure dynamics (CSD) method. On this basis, the CFD/CSD coupling numerical simulation is conducted to evaluate the control efficiency on wind-induced vibration control of a tall building and a TLD system with built-in vertical baffles. The CFD/CSD coupling numerical simulation results show that the TLD system with three vertical baffles has a significant control effect on the wind-induced response of the benchmark building under dynamic wind loading with different return periods. The comparison with real-time hybrid test results also confirms that the proposed numerical algorithm in this paper has sufficient accuracy in estimating the wind-induced control efficiency.

Key words

wind-induced vibration control / tall buildings / TLD with built-in vertical baffles / CFD/CSD coupling effect analysis

引用本文

孙连杨, 吴玖荣, 钟文坤, 傅继阳, 黄鹏. 基于CFD/CSD耦合分析的内置竖向挡板TLD高层建筑风振控制研究. 振动工程学报, 2025 , 38 (2) : 292 -301 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.02.008

Lianyang SUN, Jiurong WU, Wenkun ZHONG, Jiyang FU, Peng HUANG. CFD/CSD coupling numerical simulation on wind-induced vibration control of tall building and TLD system with built-in vertical baffles[J]. Journal of Vibration Engineering, 2025 , 38 (2) : 292 -301 . DOI: 10.16385/j.cnki.issn.1004-4523.2025.02.008

正文

收起

调谐液体阻尼器（tuned liquid damper，TLD）作为一种被动控制阻尼系统^[1]，其减振机理为：TLD在外激励作用下，通过其内部液体的晃荡，对水箱壁产生水平动压力，从而对其下部主体结构产生反作用的控制力。从能量角度来说，TLD中因液体晃荡在侧壁和底部产生的摩擦力、外部激励下液体产生的波浪破碎均能耗散下部结构振动产生的部分能量，从而减小被控结构的响应^[2]。当TLD的晃荡频率调谐至与下部结构的频率一致时，可实现较好的减振效果^[3]。TLD具有容易安装、造价低、自动激活性能好、容易匹配调谐频率等优点^[4]，众多学者针对TLD的风振响应控制问题展开了大量研究。

MODI等^[5]首次提出利用调谐液体阻尼器来控制下部结构物的风致响应，TLD装置首次应用于Nagasaki机场指挥塔，其风致响应实际测试表明安装TLD后顶部位移反应减少35%~50%^[6]。随后Shin Yokohama Prince酒店^[7]在其顶部设置了30个TLD，实测表明TLD对此结构的风振控制作用十分明显。FUJINO等^[8]通过试验研究了圆形TLD在频率调谐至与下部结构固有频率相等时，TLD系统的减振效果。张蓝方等^[9]对内部带阻尼格栅的TLD减振性能进行了相关的试验研究，分析了格栅稠度比、格栅位置、激励相对幅值对TLD阻尼性能的影响。TAIT^[10]将TLD系统等效线性化为TMD系统，给出了TLD系统初步设计的基本步骤。李宏男等^[11]在大连国贸大厦结构顶层设置浅水TLD系统，数值计算结果表明，顶部设置TLD能有效减小该结构的风致响应。谭平等^[12]对某26层的结构进行了脉动风激励下的结构动力仿真分析，发现经过优化设计的TLD能显著改善其减振性能。徐梓栋等^[13]开展了大跨索承桥梁风致响应的流固耦合数值模拟，为具有流固耦合效应的TLD-高层建筑风致响应分析提供了一定的借鉴和参考。吴炳成^[14]通过振动台试验研究了纯水及内置格栅的TLD系统的动力特性，用数值方法模拟研究了TLD系统对人行天桥的侧向减振作用。李书进等^[15]对滚动碰撞式调制质量阻尼器的减振性能进行了试验研究，其试验结果对于TLD性能设计具有一定的参考价值。VARKICHAN等^[16]分析了TLD系统对一个25层高层建筑的风振控制效果，并根据最佳质量比设计出TLD系统的尺寸和水深。HICKEY等^[17]将TLD应用于高层模块化建筑，对其进行振动控制，结果表明，现有的振动控制技术可提升高层模块化建筑的最大可行性高度。

传统的TLD系统仅依靠水的自身黏性来提供控制系统的阻尼，此类TLD系统阻尼较小，不能有效地抑制下部结构的振动。为克服这一缺点，结合TLD系统自身内部结构设计的特点，可在其内部设置耗能构件如格栅、挡板、立柱等提高TLD系统的阻尼。以往学术界针对纯水TLD系统的性能研究较为活跃，但对于具有各类内置耗能构件TLD系统的力学性能和动力特征的分析，以及此类TLD-高层建筑风振控制的研究较少涉及。而且以往对于纯水TLD系统的力学性能分析，基本采用基于速度势的势流理论分析方法。该方法可以得到纯水TLD系统在小振幅液体晃荡时的理论解析解，但难以得到大振幅下液体非线性晃荡或各晃荡模态非线性耦合效应较强情况下的精确解析解。因此采用数值模拟方法，如基于有限体积法的计算流体动力学（computational fluid dynamics，CFD）算法，可以较为有效地模拟TLD系统中液体晃荡的非线性问题。当分析TLD-下部结构的风振控制时，由于还需要对下部结构进行基于计算结构动力学（CSD）的时程动力分析，因此就要考虑两种不同物理场（高层建筑作为固体的风致振动，以及TLD中的液体晃荡）流固耦合效应的CFD/CSD耦合分析，类似的研究还较少。

本文利用自编的结构动力学时程分析程序，通过CFD开源软件OpenFOAM的应用程序接口，开发了考虑流固耦合效应的CFD/CSD耦合算法，对顶部设置有竖向挡板TLD系统的高层建筑的风振控制性能进行相关研究。以建筑结构第三代风振控制Benchmark模型为例，设计了与之对应的内置竖向挡板TLD系统，并采用本文提出的CFD/CSD耦合分析算法，模拟分析了在不同重现期风荷载作用下，内置竖向挡板的TLD对下部结构的风致振动控制性能。

1　CFD/CSD耦合分析原理

收起

1.1　TLD系统减振原理

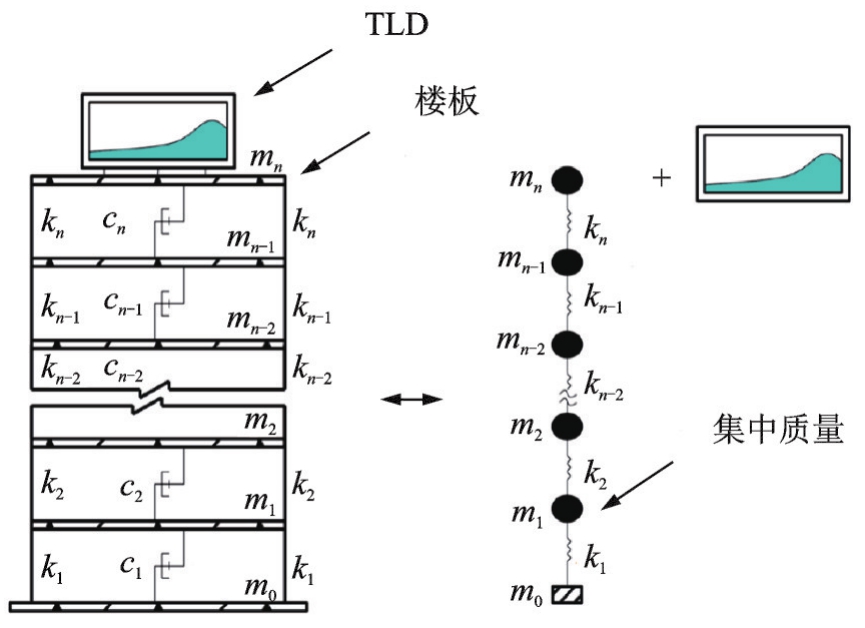

主体结构在风荷载作用下，调谐液体阻尼器中的液体会随着建筑物的响应而产生晃荡。液体在晃荡过程中产生的波浪会对水箱侧壁产生动压力，动侧压力和惯性力共同构成对下部结构的控制反力F_TLD。为了使TLD发挥最优的控制作用，液体的晃荡频率应接近于下部结构的自振频率。

液体的晃荡频率与水深以及水箱的外形尺寸有关，因此通过适当调节相关的水箱参数可以达到调频的目的^[18]。此外，控制力大小还与TLD系统的阻尼有关，在纯水水箱内部增加挡板、格栅等措施可以提高液体晃荡的阻尼，增强TLD系统的耗能作用和对下部结构的减振效果^[19]，本文首先将在底部中间设置单块竖向挡板TLD形式的模拟仿真分析与已有文献的实时混合实验结果进行对比，验证数值仿真的精确度，随后将垂直挡板数量增加至3个，进一步分析挡板数量对TLD系统阻尼比以及对下部结构顶部风致响应控制效果的影响^[20]。图1给出了顶部安装内置挡板TLD系统的高层建筑结构简化计算模型，采用集中多质点模拟各楼层质量，柱梁及剪力墙等构件提供各楼层侧向刚度和阻尼。因此，对顶部设有TLD的结构，其动力方程可表示为：

（1）

式中，M、K和C分别为下部结构的质量矩阵、刚度矩阵和阻尼矩阵；

和X分别为结构的加速度、速度和位移响应向量；F(t)为作用在主体结构的风荷载向量；H为TLD系统的位置向量；F_TLD为内置竖向挡板的TLD系统中液体晃荡产生的控制反力。常见的多自由度体系运动方程数值求解方法有中心差分法、Runge-Kutta法、Newmark-β法、Houbolt法、Wilson-θ法和精细积分等方法，本文采用Newmark-β法计算求解。

1.2　OpenFOAM中TLD内液体晃荡CFD模拟与下部结构风致振动响应分析的实时耦合算法

CFD是采用数值计算方法对液体流动和传热等物理现象进行仿真的一门学科。采用CFD数值模拟方法原则上可以求解各种液舱形状及任意内部耗能构件布置、任意装载深度和各种激励下TLD中液体晃荡的问题，具有应用范围广，应用成本低等优点，是除理论分析、现场实测和风洞实验的另一种重要分析手段。OpenFOAM（open field operation and manipulation）是目前CFD领域内广泛流行的开源软件，是在Linux平台下基于C⁺⁺的面向对象技术开发的计算流体力学开源软件包，开源的特性使其方便进行二次开发，具有很好的灵活性^[21]，本文即利用其OpenFOAM应用程序接口，开发考虑流固耦合效应的CFD/CSD耦合算法。

interFoam是OpenFOAM中可用来模拟液体晃荡的动力求解器^[22]，液体晃荡问题的关键技术在于要模拟液气两种流体的界面，由于TLD中的液体界面处于实时变化状态，在模拟过程中必须不断捕捉界面。interFoam中使用体积分数（volume of fluid，VOF），引入相分数α表示流体在某个网格单元内的比例，通过求解相方程实现液体晃荡自由表面的追踪^[23]。在计算域中若α=1，表示此网格单元全为液体；若α=0，表示此网格单元充满空气；如果α介于0和1之间，则表示为气液混合网格单元。通过追踪相分数，对α进行后处理可以获得液体晃荡的自由液面波高。因此，不可压缩液体晃荡模型共包含3个控制方程，即连续性方程、动量方程和相方程，分别表示为：

（2）

（3）

（4）

式中，U为流体速度矢量；t为时间；ρ和ν分别为水的密度和黏度；OpenFOAM求解器使用伪动压p_rgh求解RANS方程，定义∇p_rgh=p-ρgh，∇p_rgh无实际物理意义，为数值处理的产物，p为压力，g为重力加速度，h为网格单元体心的位置矢量；gh∇ρ为重力项；σκ∇α为表面张力，其中σ为表面张力系数，α为相分数，κ为气液交界处的曲率。

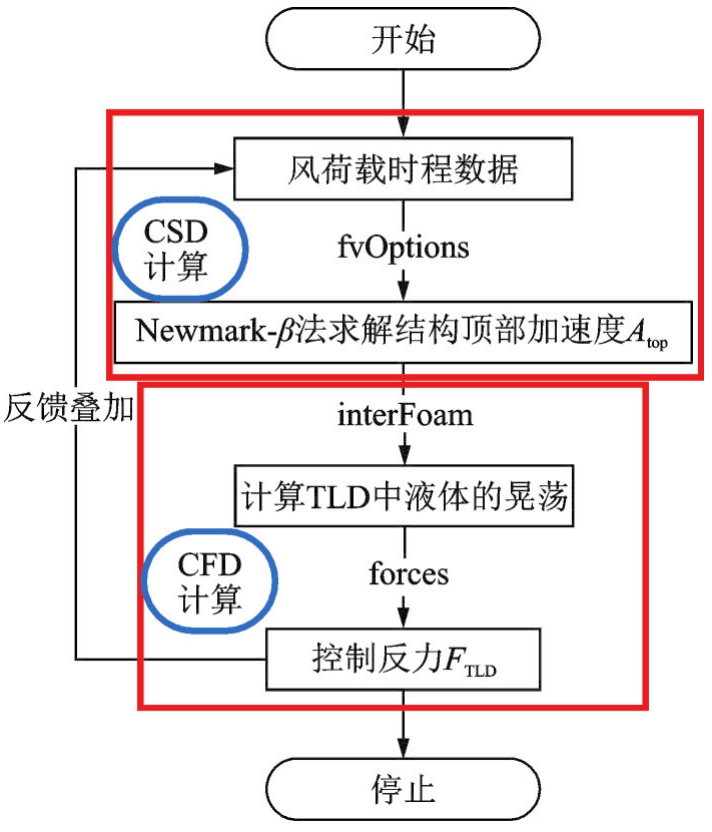

为了实现TLD液体晃荡与下部主体结构风致振动的CFD/CSD耦合分析，有两个关键点需单独加以处理。第一，每个CFD仿真时间步的TLD系统水平控制力反F_TLD求解；第二，如何将下部主体结构的加速度激励传至液体晃荡的TLD系统。针对第一个问题，OpenFOAM中的interFoam求解器在执行计算时，通过应用OpenFOAM自带的function-Object框架下的forces函数，在控制文件controlDict中指定TLD系统中与主体结构运动方向平行的两个竖向侧面的边界名称，即可得到在各时间步对应的控制力反F_TLD。

为模拟结构顶部加速度对上部TLD系统的外加激励，可选用OpenFOAM中fvOptions的tabulatedAccelerationSource选项，它通过读取加速度数据文件来引入下部结构顶部对TLD系统的外加激励，从而激发水箱中液体的晃荡。即通过在动量方程中增加源项来模拟下部结构对TLD系统的激励，表示为：

（5）

式中，F_s为源项，表示流体由于加速度激励而产生的惯性力。

在OpenFOAM软件中引入fvOptions模块，采用Newmark-β动力时程算法，获得每个对应时间步建筑物顶部的风致加速度响应A_top。在TLD系统内部液体晃荡的CFD模拟仿真时，此顶部加速度响应对于TLD系统的底部外加激励，可通过在OpenFOAM开源软件的动量方程中添加源项的方式，传递至interFoam求解器中求解TLD系统中液体的晃荡及相应控制反力F_TLD。然后反馈叠加到Newmark-β法右端的风荷载时程数据中，以更新每个时间步作用于结构的外加荷载，随后进行下一步的响应计算，实现CFD与CSD的相互耦合分析。按此步骤循环直至仿真结束，即可完成内置挡板TLD-结构系统的风振控制时程分析，整个计算流程如图2所示。

2　TLD中液体晃荡CFD仿真分析的模型验证

收起

为了验证OpenFOAM中interFoam求解器模拟液体晃荡所得到的水箱侧壁处动压力的合力结果的准确性，本文首先将CFD仿真结果与XUE等^[24]的水箱内液体晃荡的实验结果进行对比。

XUE等^[24]实验中TLD水箱的长度、宽度和水深分别为570、310和180 mm。有一块竖向挡板位于水箱底部中心，高度为100 mm，厚度为6 mm。水箱底部受到水平简谐位移运动的激励：x（t）=acos（ωt），其中a和ω分别为水箱底部运动的振幅和相应的频率，水箱中液体晃荡的一阶固有圆频率ω₁=6.403 rad/s，在XUE等^[24]所述的实验中，外加底部激励频率为ω=0.88ω₁，a取值为0.01 m。水箱的右侧壁中部安装三个压力传感器，用来监测P₁、P₂和P₃测点的动压，这三个测点离水箱底的高度分别为65、105和185 mm。

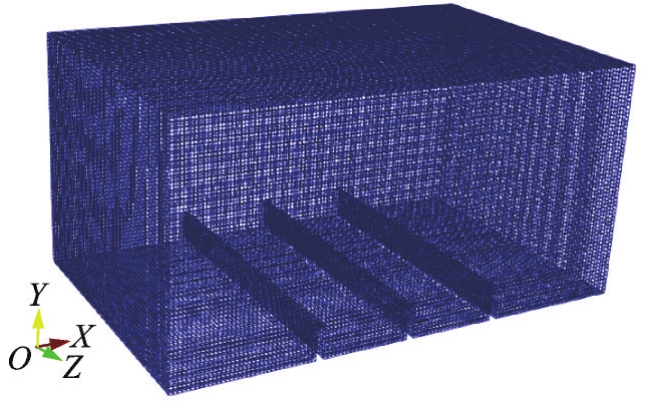

图3为TLD中液体晃荡CFD模拟仿真所建立的计算域网格模型，采取六面体结构化网格，最小网格尺寸为0.005 m。在OpenFOAM控制文件controlDict中，在TLD水箱右侧对应的三个压力传感器位置处，设置probes提取压力p，以便与实验值进行对比，计算时间步长为0.01 s。

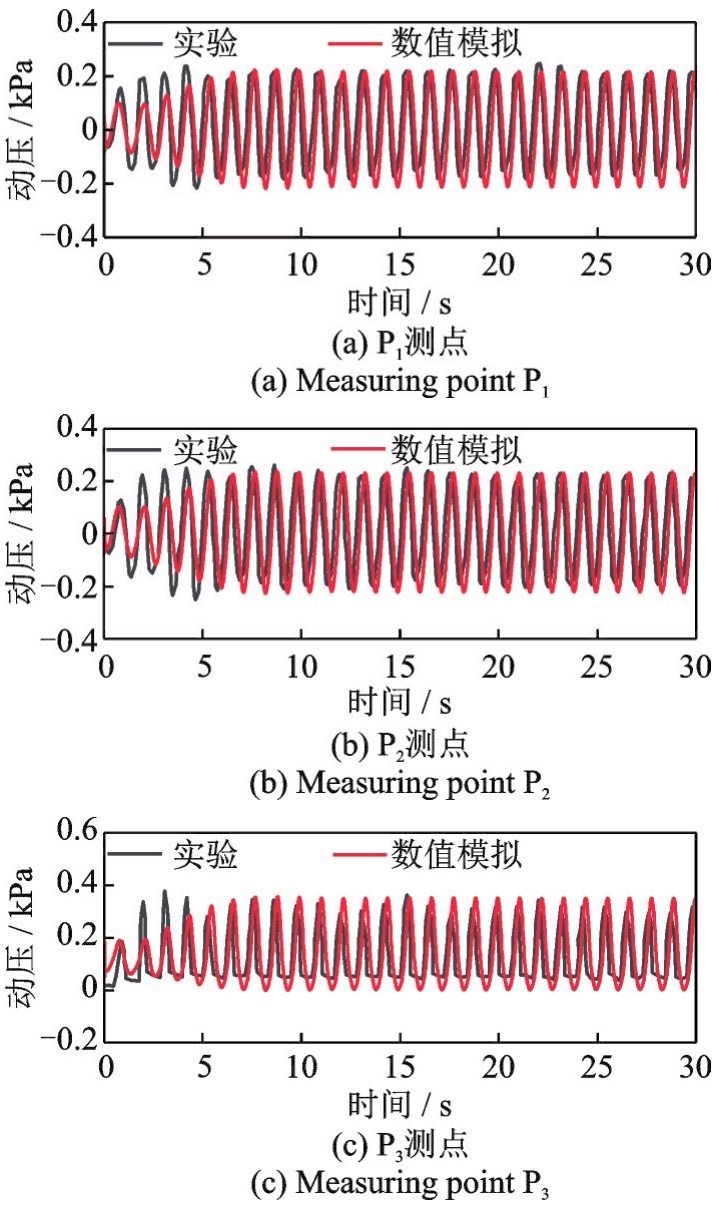

图4分别列出了P₁、P₂和P₃测点的实验与inter-Foam模拟仿真分析得到的动压时程的对比。P₁和P₂测点位于初始水面以下，随着简谐激励下液体的晃荡，动压时程曲线类似为简谐曲线，波动范围约为[-0.2，0.2] kPa。P₃测点位于初始水面以上，当液体晃荡的波高所在位置超过测点位置时动压为正值，低于测点位置时动压则为0，动压在0~0.4 kPa范围内波动。同时可以看出，水箱内液体的晃荡约在5 s时开始稳定，三个测点的动压时程曲线的CFD模拟值与实验值均吻合度较高，因此本文选用的interFoam模块对于TLD液体晃荡及水平控制力模拟具有较高的精度。

3　TLD-结构系统模型参数确定

收起

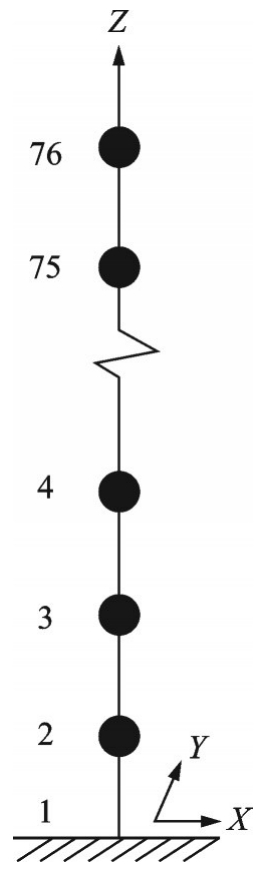

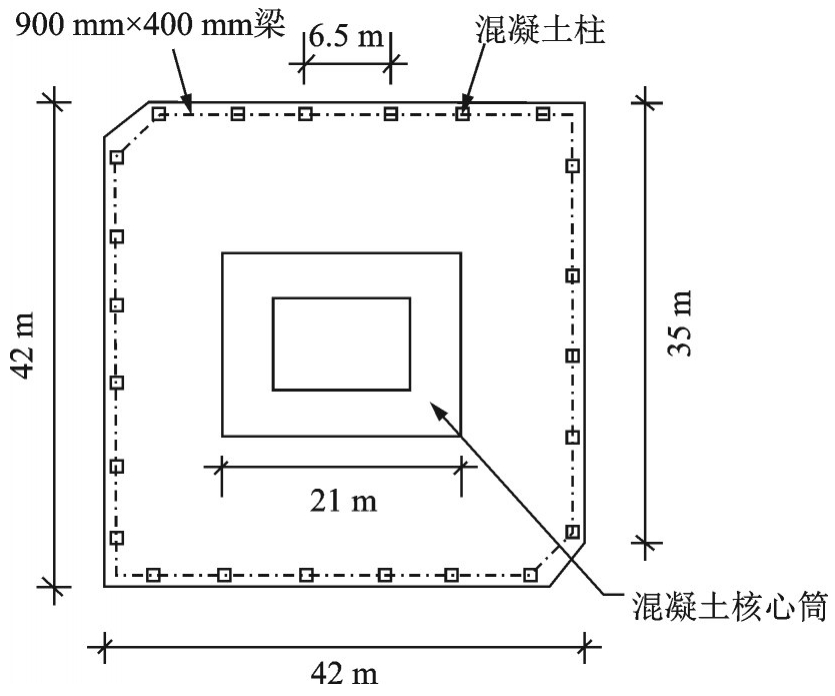

对于顶部设置内置竖向挡板TLD高层建筑的风振控制分析，本文选取建筑结构风振控制第三代Benchmark模型为实例进行计算^[25]。此Benchmark模型为一座76层306 m高的钢筋混凝土建筑，其横截面在建筑物两个主轴方向为对称布置，如图5所示，结构的高宽比为306.1 m/42.5 m=7.3，因此该结构属于风敏感建筑物。

Benchmark模型结构的侧向前五阶自振频率分别为0.16、0.765、1.992、3.79和6.395 Hz，10年、50年、100年重现期风速对应的风荷载作用时结构各振型的阻尼比分别取为1.5%、3%和4% ^[25]。为了简化结构的动力响应计算，将此结构简化为76个集中质量节点的“糖葫芦串”模型，简化后的模型如图6所示。本文将对横风向荷载作用下主体结构的横风向响应进行分析。建筑物与横风向荷载方向对应的质量矩阵、侧向刚度矩阵、横风向风荷载时程依据文献[25]的数据取值。阻尼矩阵按照瑞利阻尼的方式构造。

假设Benchmark模型顶部设置带内置挡板的TLD系统，其尺寸确定遵循TLD中液体晃荡频率与主体结构第一阶自振频率相等的原则，即f_TLD =f₁ = 0.16 Hz，综合Benchmark模型的长度和宽度，最终选取TLD的长度L为24 m。TLD水深值h的计算公式为：

（6）

计算得到h值为8.14 m。

TLD系统宽度b的计算公式为：

（7）

式中，γ为TLD与主体结构的一阶广义质量比，一般在1%至5%之间；M^*为下部主体结构的一阶广义质量。为了验证本文提出的基于CFD/CSD耦合分析的内置竖向挡板TLD高层建筑风振控制算法的正确性，本文γ取值与文献[20]实验部分相一致，取为4.67%。据此TLD的宽度b为15 m。因此TLD的长度、宽度和水深分别取为24、15和8.14 m。为使TLD系统达到预定的阻尼比，其底部中间位置设置单块垂直挡板，挡板高度经计算取为1.6 m^[25]。为控制CFD模拟仿真的网格数量，减少CFD模拟仿真的时间，同时方便与文献[25]的实验结果相比较，CFD/CSD耦合分析时，TLD-结构系统的长度缩尺比取1∶40，即L_scale∶L_full = 1∶40。根据式（6）可知时间缩尺比

，因此根据动力相似关系，速度缩尺比应为

，对应的加速度缩尺比A_scal∶_eA_full为1∶1，即

（8）

质量缩尺比M_scale∶M_full满足：

（9）

式中，ρ_scale：ρ_full为密度缩尺比。

侧向刚度缩尺比K_scale∶K_full满足：

（10）

控制力缩尺比F_scale∶F_full满足：

（11）

4　TLD液体晃荡-下部结构风致振动的CFD/CSD耦合仿真模拟

收起

在对建筑结构风振控制Benchmark模型进行风荷载作用下的时程动力分析前，需首先获得其在不同重现期设计风速下对应的顺风向和横风向风荷载时程。由于Benchmark模型高306 m，高宽比为7.3，依据文献[25]的分析结果，原有结构横风向风致响应比顺风向响应大，更不容易满足居住者对风致加速度响应的舒适度要求。因此本文仅考虑对横风向进行风振控制，横风向风荷载时程采用文献[25]的测力模型风洞实验结果。风洞实验采用的长度缩尺比为1∶400，速度缩尺比为1∶3，因此时间缩尺比为1∶133，测力风洞实验数据采样频率为1000 Hz。Benchmark设计原型所在位置对应的10 m高度处平均风速为13.5 m/s，对应风洞实验缩尺模型在此缩尺高度（10/400=0.025 m）对应的平均风速为4.5 m/s。

本文假设Benchmark原型位于广州市D类地貌区，则结构原型10年、50年和100年重现期对应的10 m高度处平均风速分别为11.22、14.49和15.87 m/s，则与Benchmark模型风洞实验^[25]对应的速度缩尺比分别为1∶2.49、1∶3.22和1∶3.53，与各重现期设计风速对应的风荷载时程步长Δt如表1第3列数据所示。

采用CFD/CSD耦合分析方法，对内置竖向挡板TLD的Benchmark模型进行风振控制分析时，缩尺后的TLD系统长度、宽度和水深分别为0.6、0.375和0.2 m，缩尺后的竖向挡板高度为0.04 m。其CFD网格模型如图7所示，选择六面体单元划分网格，最小网格尺寸为0.005 m，计算时间步长按照第3节所述的时间缩尺比

选用表1中第4列数据取值。计算时长与原型10 min对应，则对应不同重现期设计风速的CFD/CSD仿真模拟的步数如表1第5列所示，对应的CFD/CSD模拟时长分别为94.89、95.17和94.80 s。

在不同重现期设计风速（10年和50年）对应的横风向荷载作用下，采用如图2所示的CFD/CSD耦合模拟分析方法，对内置竖向挡板TLD的Benchmark模型进行了风振控制性能分析，相关的计算结果通过相似比换算为原型结构，所得到的分析结果如下所示。

4.1　10年重现期设计风速下风振控制性能分析

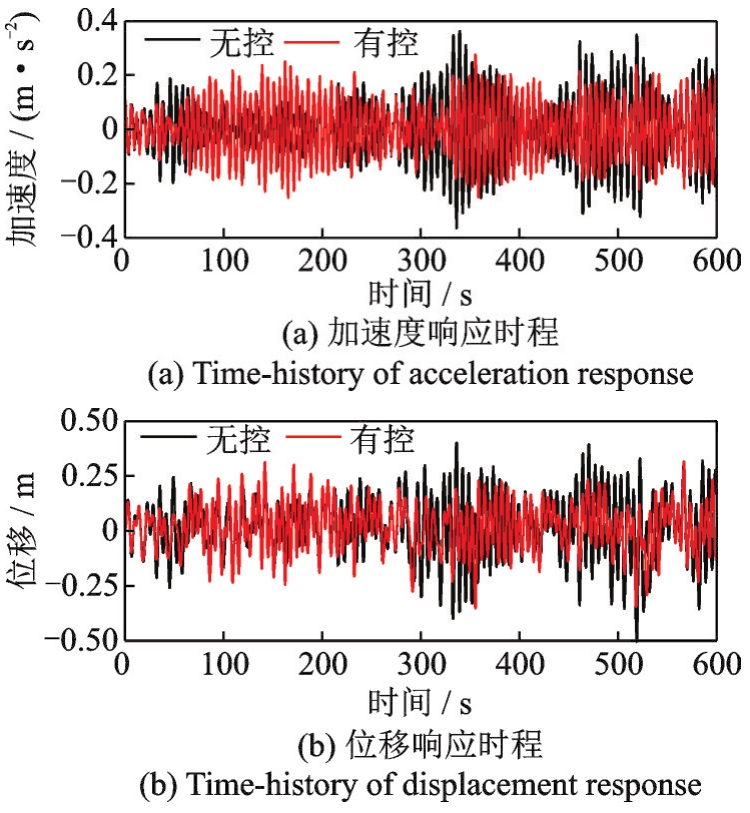

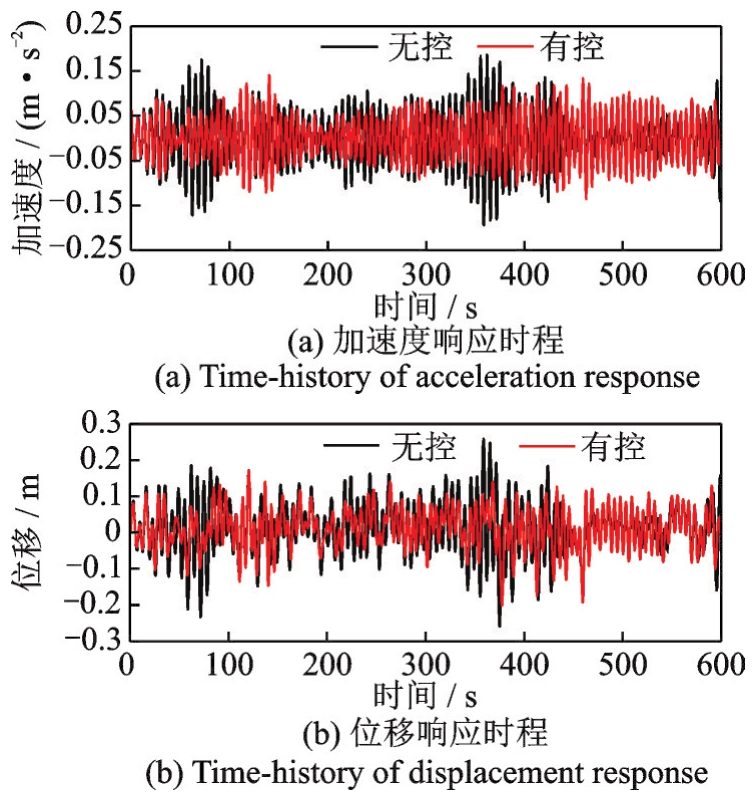

在10年重现期风速对应的横风向荷载作用下，结构顶部的加速度、位移响应的风振控制效果如图8所示。从图8（a）可以看出，受控前加速度响应的峰值约为0.18 m/s²，受控后的峰值约为0.14 m/s²，下降了约22%。从图8（b）中可以看出位移响应的峰值也同样降低。

表2列出了结构在无控和有控情况下，各类响应的均方根值以及TLD的控制效率。加速度的控制效率为15.73%，位移和速度的控制效率分别为21.14%和21.52%，速度和位移的控制效率高于加速度的控制效率。

4.2　50年重现期设计风速下风振控制性能分析

表3列出了50年重现期风速对应的横风向风荷载下，结构顶部风致响应均方根值的对比。从表3中可以看出，顶部设置内置挡板TLD系统后，位移和速度的控制效率分别为24.05%和24.24%，高于风致加速度的控制效率。

图9为50年重现期风速对应的横风向荷载下，结构顶部风致响应的对比分析。从图9（a）可以看出，受控前加速度响应的峰值约为0.36 m/s²，受控后的峰值约为0.27 m/s²，下降了约25%。从图9（b）可以看出，结构受控前的位移峰值约为0.4 m，顶部设置内置挡板TLD系统后，位移峰值约为0.3 m，减小了25%。

4.3　CFD/CSD耦合分析与实时混合实验对比

为了验证本文所提出的CFD/CSD耦合算法对TLD内液体晃荡-结构风致振动流固耦合效应模拟结果的精度，将本文数值模拟结果与已有文献[20]的实时混合实验进行对比。不同重现期风速荷载作用下，上述带内置挡板TLD-Benchmark模型结构顶部风致响应均方根值对比如表4所示。

从表4可以看出，在10年重现期风速对应的横风向荷载作用下，CFD/CSD耦合数值模拟结果与实验结果最接近，其中位移响应和速度响应与实验结果一致，加速度响应的均方根值与实验值仅相差1.33%。100年重现期的模拟结果也比较理想，位移响应的模拟值与实验值的误差仅为2.94%，加速度和速度响应的模拟值与实验值的误差分别为8.52%和10.61%。50年重现期时，除了位移值的误差较大，加速度和速度的误差分别为13.06%和11.8%。因此采用本文基于OpenFOAM开发的CFD/CSD耦合分析算法，评估带内置竖向挡板TLD高层建筑的风振控制性能，具有较高的精确度，是对现有TLD-结构风振控制算法的有益补充。

4.4　垂直挡板个数对TLD液体晃动-下部结构风致振动的减振效果分析

为了进一步提高TLD系统的阻尼比，提升其对下部结构风致响应的控制效果，建立了底部有3块垂直挡板的TLD系统。该系统与前述的TLD系统相比，不改变挡板的高度，只增加挡板数量。3块垂直挡板的位置与TLD长度之比分别为0.3、0.5和0.7。图10为与之对应的网格划分模型，网格单元形式和最小网格尺寸均与图7所示模型保持一致。

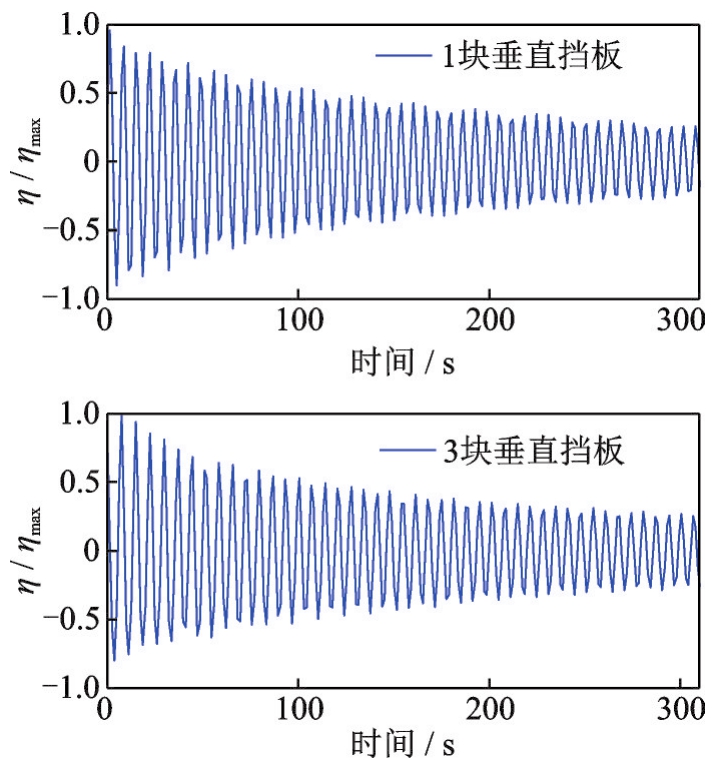

图11为在底部中心设置1块垂直挡板和底部设置3块垂直挡板的水箱侧壁无量纲液面波高自由衰减曲线，得到底部中心设置单块垂直挡板的TLD系统阻尼比为0.75%，设置3块垂直挡板TLD系统的阻尼比为1.19%，阻尼比提高约37%。

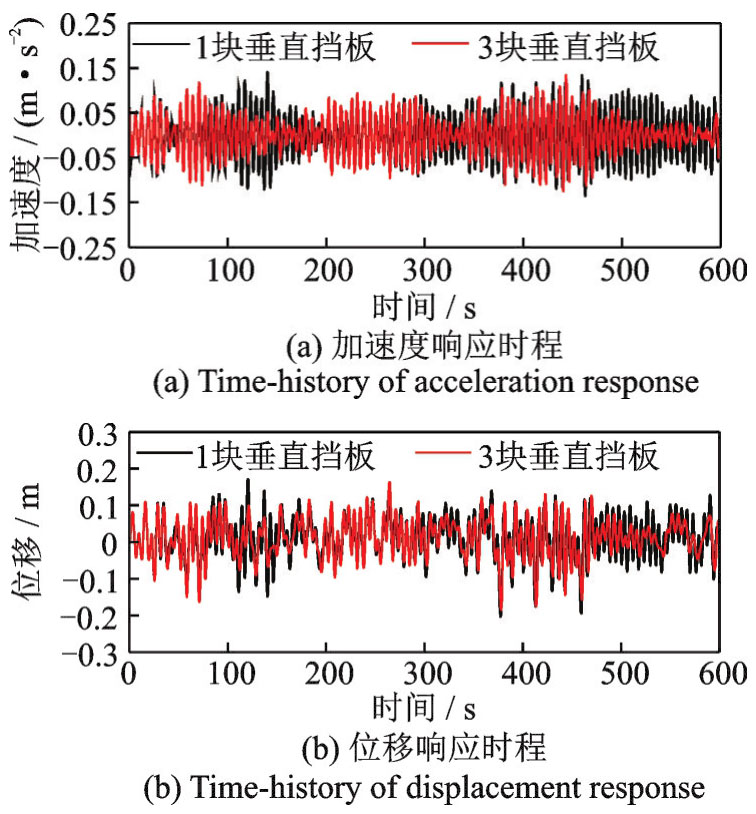

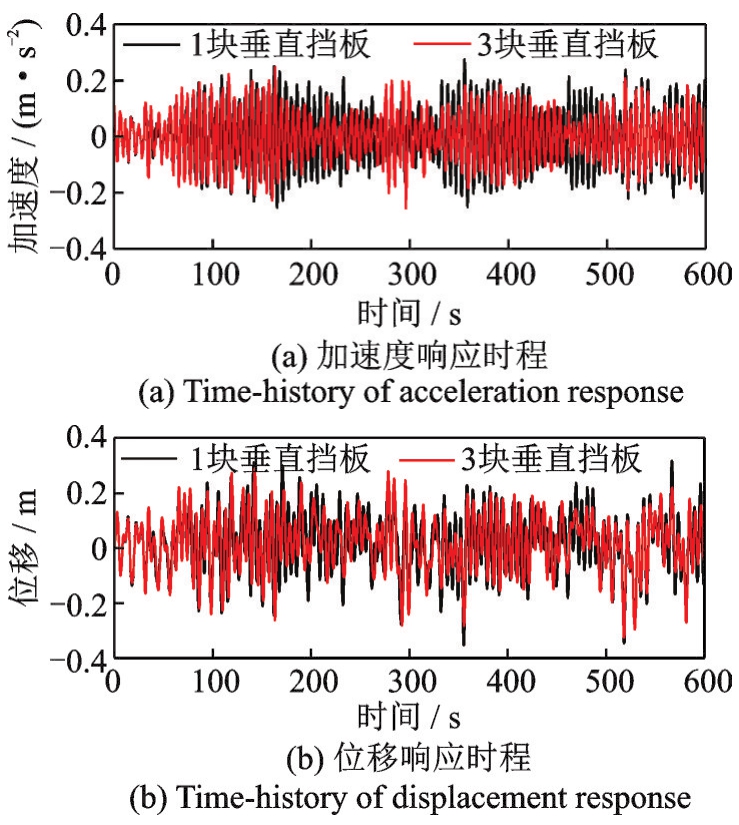

图12和13分别列出了10年和50年重现期风速对应的横风向荷载作用下，不同垂直挡板数量的TLD系统对下部结构风致响应控制作用的对比。

表5列出了10年和50年重现期风速对应的横风向荷载作用下，底部布置3块垂直挡板的TLD系统的结构顶部风致响应均方根值。可以看出，增加了挡板数量的TLD系统可以进一步降低结构顶部的风致响应。与底部设置单块垂直挡板相比，10年重现期风速下底部设置3块垂直挡板的TLD系统对加速度的减振效率提高了14.45%，对位移和速度的减振效率分别提高了5.94%和11.30%；50年重现期风速下，底部设置3块垂直挡板的TLD系统对加速度、位移和速度的减振效率分别提高了10.81%、5.02%和8.38%。

5　结论

收起

本文基于开源软件OpenFOAM对带挡板TLD系统内的液体晃荡进行CFD仿真，同时对下部主体结构的风致动力响应采用同步的CSD时程分析，通过运用OpenFOAM应用程序接口，开发了考虑CFD/CSD耦合效应的内置挡板TLD-高层建筑风振控制性能评估的数值算法。以第三代风振控制Benchmark模型为例，对比和分析了其在不同重现期风速对应的横风向荷载作用下，内置竖向挡板-Benchmark模型的风振控制效率，通过与已有文献的实时混合实验对比，验证了本文提出算法的准确性和有效性。由本文可以得到如下主要结论：

（1）经初步优化设计的内置竖向挡板TLD系统对Benchmark模型的风振振动具有较为显著的控制作用。本文提出的TLD系统在10年重现期和50年重现期下的横风向荷载作用下，对速度和位移响应的控制效果优于对加速度响应的控制效果。100年重现期对应风荷载作用下，对结构的加速度和速度的控制效果优于对位移的控制效果。

（2）本文基于OpenFOAM开发的CFD/CSD耦合分析算法，与实时混合实验相比具有较高的精确度。表明采用本文提出的CFD/CSD耦合算法评估带内置竖向挡板TLD高层建筑的风振控制性能，可以得到合理可靠的结构风振控制响应结果。

（3）相同挡板高度条件下，设置3块垂直挡板与底部中心设置单块垂直挡板的TLD系统相比，阻尼比增大约37%，耗能作用增强，下部结构的顶部风致响应进一步得到控制，对加速度响应控制效果的提高水平优于对速度和位移响应控制效果的提高水平。
