高精密仪器设备对于环境微振动非常敏感，微振动将对设备正常工作造成影响^[1]，因此微振动测量与评估对于半导体领域减隔振十分重要。

精密仪器设备的微振动等级评价标准最早由GORDON^[2]提出，该标准主要通过绘制微振动速度信号的1/3倍频程均方根值谱，与制定的振动标准（VC）等级曲线进行对比从而得出微振动等级。中国根据VC振动标准评价方法制定了《电子工业防微振工程技术规范》^[3]，并对VC标准未考虑内容进行了详细的补充。常用的1/3倍频程方法为时域滤波器法^[4] 和频域FFT法^[5]，前者存在滤波器数多、低频段滤波器设计困难等问题，后者存在频率分辨率固定、低频段频谱泄漏等问题。因此为了提高频率分辨率、精确评估微振动等级，需改进倍频程分析方法。

本文在频域FFT的基础上开展研究，提出了一种基于比值校正的复解析ZFFT校正算法，在进行倍频程分析时，高频段使用FFT对振动的速度信号做谱分析，低频段采用ZFFT校正算法进行处理，与高频段频谱合成后得到高分辨率倍频程频谱；研发了专用的高精度微振动等级测量评估软件，并搭建了一套高精度低噪声微振动测量与评估系统。通过在之江实验室超洁净室实地测量，验证了系统工作的稳定性和微振动等级评估的准确性。

1　细化校正算法

收起

1.1　基于比值法校正的复解析ZFFT校正算法

微振动信号在传播过程中，高频段经过地层衰减较快，因此所测量的振动信号大多都集中在低频段，如自然活动大多在5 Hz以下、交通运输一般在30 Hz以下^[6]。图1为某场地的一段振动速度时域图及其FFT变换后的频域图，可以看出低频段内频率成分密集。传统FFT方法频率分辨率固定，低频段谱线较少，带来较大的分析误差。研究表明，当1/3倍频程内包含5条以上谱线时^[7-8]，分析精度便可达到国家标准所规定的要求。

为了克服FFT频谱分析方法的缺点，研究者提出了多种频谱细化方法，其中FFT-FS、CZT以及ZFFT是较为广泛的细化算法^[7]。FFT-FS与CZT通过频域插值细化频谱，两种算法只是把细化分析的频段放大，无法区分已混叠的频率^[8]。ZFFT通过增加采样点数，能够减少频谱泄漏^[9]，已应用于工业领域^[10]。

离散频谱的校正一般采用比值校正法、能量重心校正法以及相位差法等方法对幅值谱进行校正^[11-12]。其中比值校正法在窗函数频谱解析表达式已知的情况下，原理简单、校正精度高^[13]。比值校正法在加窗后通过幅值谱峰主瓣内极大值与次极大值谱线幅值之比，得到主瓣重心横坐标，代入窗函数频谱模函数，最终求出校正的幅值^[14-15]。

本文提出基于比值校正的复解析ZFFT校正算法（以下简称改进ZFFT算法，M-ZFFT），对低频段信号进行频谱细化分析和幅值校正，从而提高分析精度。频谱细化增加了1/3倍频程内的谱线数量。M-ZFFT算法流程如图2所示。

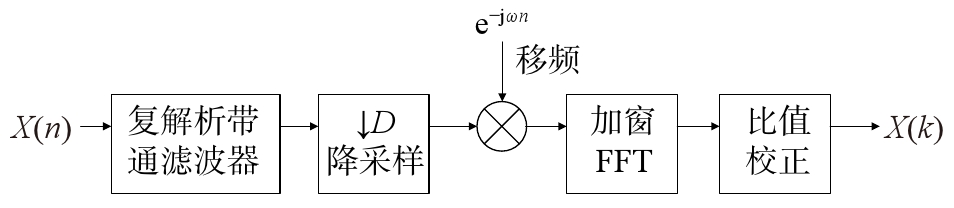

X(n)为微振动信号序列，设采样频率为f_s，细化频段范围为f₁~ f₂，采样点数为D·N，其中N和D分别为FFT点数及细化倍数，则M-ZFFT算法步骤如下：

（1）确定细化倍数D。经D倍抽取后的采样频率为f_s/D。为避免混叠，设定复解析带通滤波器宽度为f_s/(2D)，细化频段宽度为f₂−f₁，细化倍数D为：

D = f s 2 (f 2 − f 1)

(1)

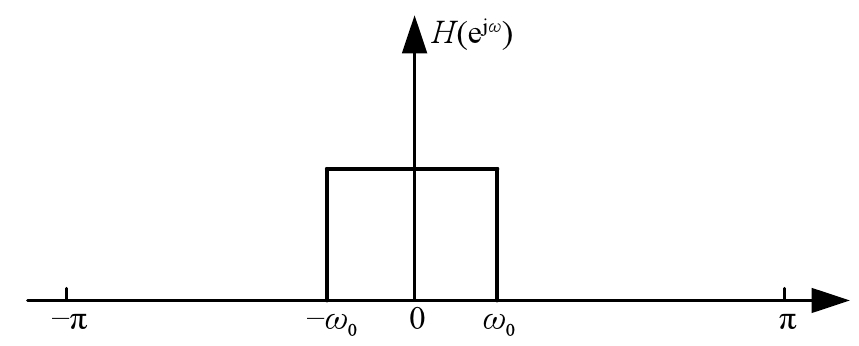

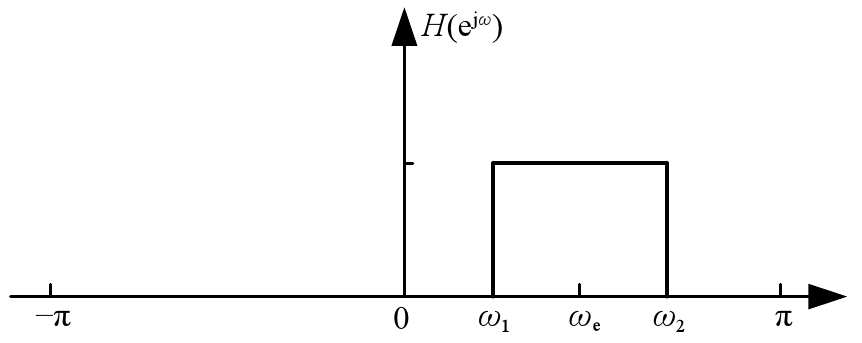

（2）构造复解析带通滤波器。通过将低通滤波器频带中心平移ω_e，得到复解析带通滤波器，如图3与4所示，图中，H(e^jω)为滤波器幅频特性的频域表达。

其中低通滤波器的冲击响应h_L(k)为：

h L (k) = sin ⁡ (k ω 0) k π

(2)

对低通滤波器进行移频，得到复解析带通滤波器冲击响应h(k)：

h (k) = h L (k) e j ω e k = 1 π k sin ⁡ (ω 0 k) cos ⁡ (ω e k) + j π k sin ⁡ (ω 0 k) cos ⁡ (ω e k)

(3)

式中，k=0,±1,±2,···,±M，M为滤波器的半阶数；ω₀=(ω₂−ω₁)/2；ω_e=(ω₂+ω₁)/2，其中ω₁和ω₂分别对应细化频率范围f₁和f₂。通过加窗平滑滤波器过渡带后，M与滤波器过渡带ω_p之间的关系为：

ω p = 4 π M

(4)

ω p = a π D

(5)

M = 4 D a

(6)

式中，

a

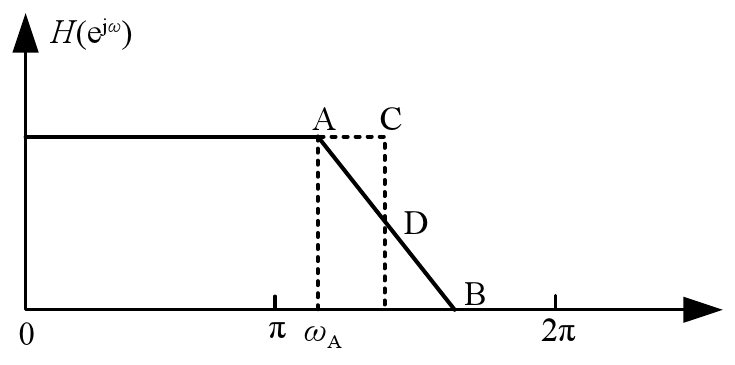

为外扩系数，通过设定合适的外扩系数可降低半阶数，从而减小滤波器设计计算量，且不影响滤波质量。其中外扩系数与过渡带设计的关系如图5所示（为示意方便，将过渡带AB绘制成直线）。

图5中D点为理想滤波器边界，为了保证滤波器通带包含细化频带区间，通常将通带设计边界从点A外扩至点C，即

a

代表ω_A的外扩系数。

（3）微振动信号x(n)通过复解析带通滤波后，得到信号y(n)：

y (n) = x (n) ∗ h (k)

(7)

式中，“*”表示卷积符号。滤波后，f₂~f₁频段被保留。

（4）对y(n)进行D倍降采样得到信号g(n)：

g (n) = y (D n)

(8)

式中，n=0,1,···, D·N−1，经降采样的信号g(n)采样频率为f_s/D，点数为N。

（5）对g(n)进行移频，移频量为ω_d，f₁被移至零频点：

ω d = 2 π D f 1 f s

(9)

g ′ (n) = g (n) · e − j ω d n

(10)

（6）计算g′(n)的频谱G′(K)：

G ′ (k) = G (k + ω d 2 π N) = 1 D X (k + ω d 2 π N) = {1 D X (k + ω d 2 π N), k = 0, 1, ⋯, N 2 − 1 0, k = N 2, N 2 + 1, ⋯, N − 1

(11)

X(k)为信号x(n)的频谱，f₁在X(k)中对应的谱线位置为l₁，可得：

l 1 = N D f 1 f s = ω d N 2 π

(12)

X (k) = D G ′ (k − l 1)

(13)

式中，k = l₁, l₁+1,···, l₁+N/2−1；可见G′(K)频谱中前N/2谱线对应了细化频带。

（7）采用M-ZFFT算法对细化频谱进行幅值校正。步骤（1）~（6）已完成对选定频段的细化处理，但由于需对信号进行截断，导致能量泄漏，频谱幅值存在一定误差^[16]。

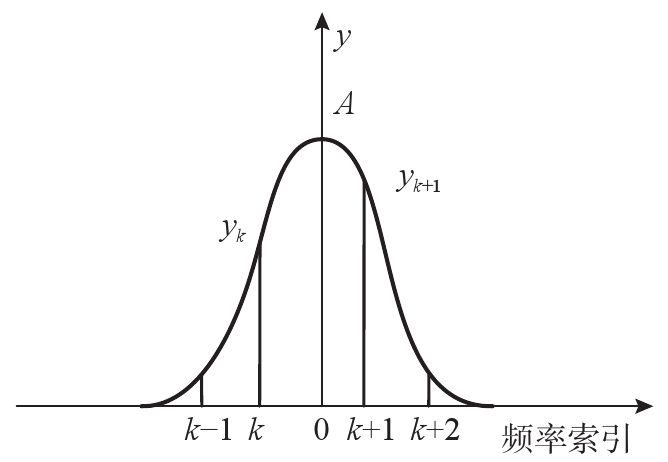

细化后频谱分辨率提高，信号频率成分得到分离，实现频率成分幅值的自动校正。其中加Hanning窗的比值校正算法效果更佳^[17]，Hanning窗信号的谱图如图6所示。图中信号频率最大值谱线的索引号为k，通过y_k和y_k–1谱线可求得主瓣重心横坐标：

x 0 = (k + 1) y k + (k − 2) y k − 1 y k + y k − 1 = k + y k − 2 y k − 1 y k + y k − 1

(14)

x 0 = k + Δ k

(15)

可得信号真实频率处索引号与最大值谱线索引号偏差Δk：

Δ k = {2 y k + 1 − y k y k + y k + 1, y k + 1 ⩾ y k − 1 y k − 2 y k − 1 y k + y k + 1, y k + 1 < y k − 1

(16)

Hanning窗主瓣函数为：

y = s i n (π x) π x · N 2 (1 − x 2)

(17)

可得最大值谱线幅值y_k：

y k = A s i n [π (x − x 0)] π (x − x 0) · N 2 [1 − (x − x 0) 2]

(18)

式中，x−x₀ = Δk。可得A的校正幅值为：

A = y k 2 π Δ k s i n (π Δ k) · 1 − Δ k 2 N

(19)

1.2　细化校正算法计算量

M-ZFFT算法与D·N点FFT相比，仅对频段f₁~ f₂进行细化分析。FFT分析进行全频段D·N点傅里叶变换，而M-ZFFT算法只进行N点傅里叶变换。

以FFT算法为参考，采用复数乘法统计运算量，则D·N点FFT变换的计算量为：

S F F T = 0.5 × N D log 2 N D

(20)

对于M-ZFFT算法，步骤（7）的计算量为常数级,可忽略不计，则总的计算量为：

S M − Z F F T = 0.5 × N log 2 N + 2 N M + 2 N

(21)

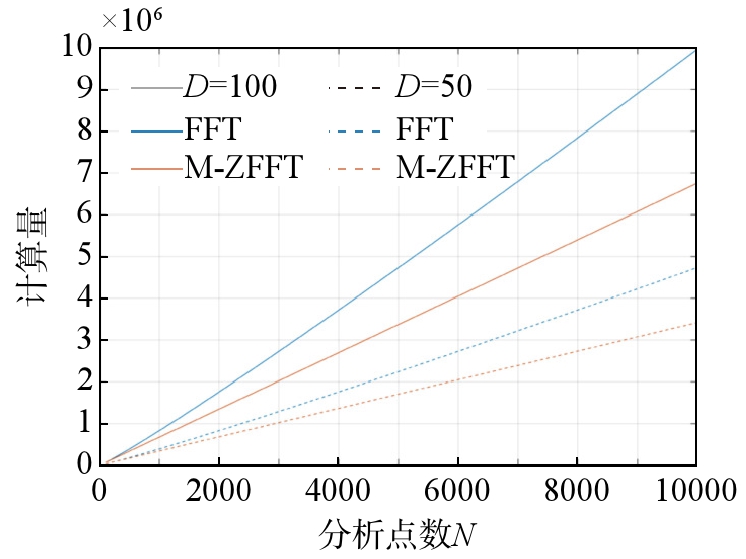

如图7所示，分析点数为N，绘制两种算法的计算量曲线。可见，在相同采样点数的情况下M-ZFFT计算量小于FFT算法。

1.3　细化校正算法细化能力

采用MATLAB对M-ZFFT算法进行仿真实验，输入信号的时域表达式为：

x (t) = ∑ i = 1 4 A i cos ⁡ (2 π f i t)

(22)

仿真信号为余弦函数的叠加，初始相位均设置为0，幅值及信号频率如表1所示。

设定采样频率f_s=1024 Hz，N=2048，选取的细化频带范围为0.5~10.5 Hz，则细化中心频率为5.5 Hz，细化倍数

D

取整为52，当外扩系数

a

取1.2时可认为是半阶数最小的方案^[17]，滤波器半阶数M=4D/

a

取整为173，FFT窗函数取汉宁窗。对细化频段进行滤波、降采样、复调制移频、FFT谱分析及比值校正后得到图8所示的频谱图。并绘制出传统复解析ZFFT算法细化频谱图，如图9所示。D·N点FFT分析频谱图，窗函数为汉宁窗，如图10所示。

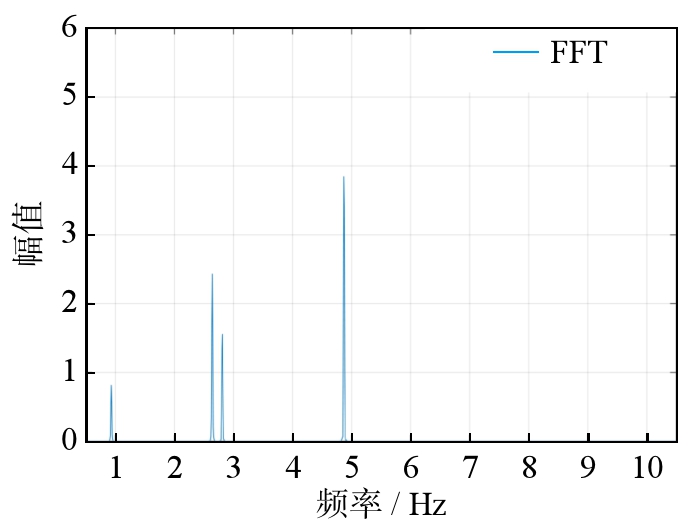

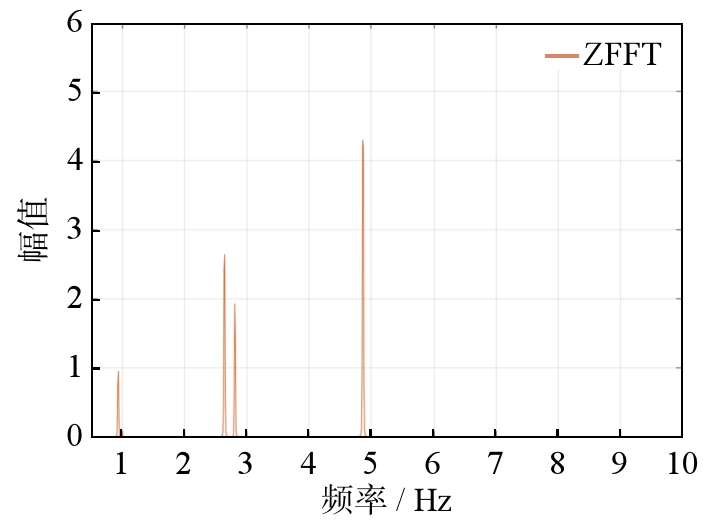

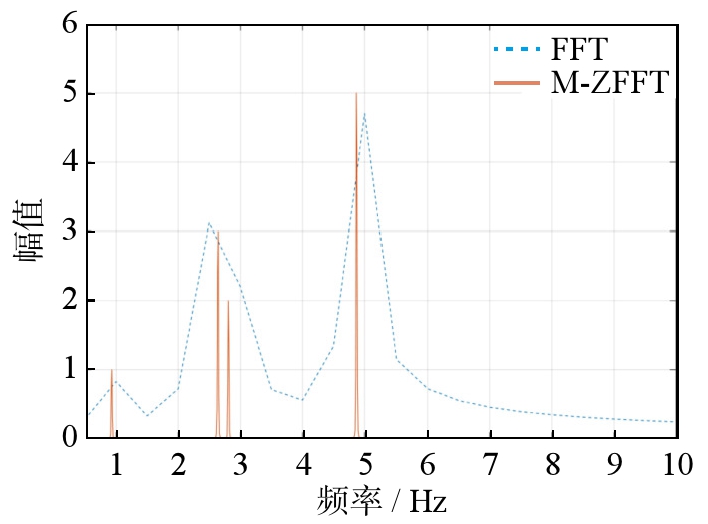

由图8可见，2.64 Hz和2.81 Hz两频率成分所在的谱线无法分辨，存在较大误差。采用M-ZFFT算法，两频率成分清晰可辨，幅值误差小于0.2％。图9为传统ZFFT算法分析结果，其中频谱幅值误差最大达到14.02％。图10为D·N点FFT分析结果，各频率成分清晰可辨，但频谱幅值误差最大达到22％。图8、9频谱图幅值及其误差如表2所示。

2　微振动倍频程

收起

2.1　倍频程分析原理

国家标准《电声学倍频程和分数倍频程滤波器》^[18] 对倍频程频段划分做了详细规定。根据VC标准曲线规定，微振动倍频程频谱范围为1～80 Hz。在倍频程分析中，设频段上、下限频率分别为f₁、f₂，中心频率为f₀，则满足以下关系式：

f 1 = (G + 1 / (2 b)) (f 0)

(23)

f 2 = (G − 1 / (2 b)) (f 0)

(24)

式中，G=2时，为标称倍频程比；1/b为带宽指示值，b取3时以上两式为1/3倍频程分析的频率关系式。

2.2　基于分频段的倍频程分析

倍频程频谱分析采用FFT分析将会导致频率分辨率固定、低频段谱线数少、频谱泄漏等问题。本文提出分频段倍频程频谱分析方法，即低频段采用M-ZFFT算法，高频段采用FFT算法，合成微振动倍频程频谱。流程如图11所示。

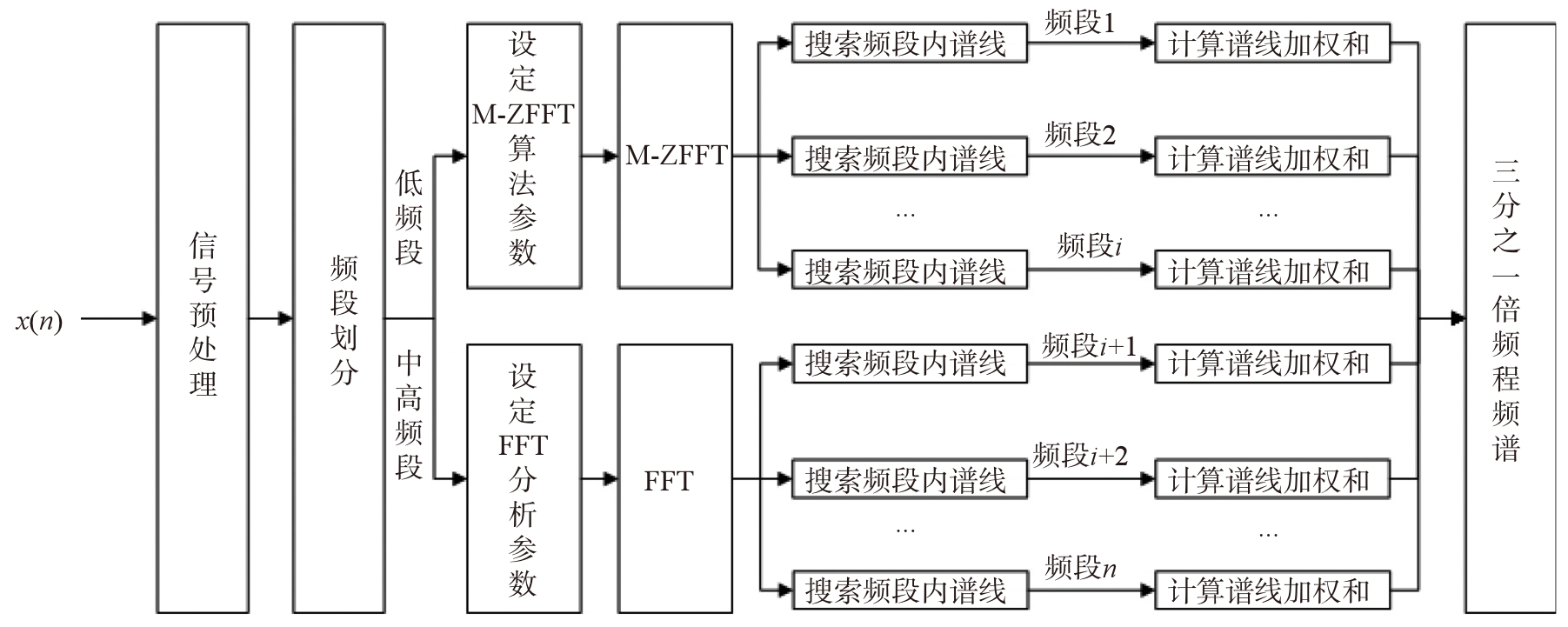

基于分频段倍频程分析方法的具体流程为：

（1）时域微振动信号预处理，包括去直流、平滑、消除趋势项等；

（2）划分频段，将0.5~10.5 Hz定义为低频段，其余为中高频段，并设定M-ZFFT及FFT分析参数；

（3）低频段采用M-ZFFT算法分析，中高频段采用FFT进行频谱分析；

（4）搜索对应1/3倍频程频段内谱线并进行加权和，将低频段和中高频段合成1/3倍频程频谱，实现了频段谱线的定向增加。

采用分频段倍频程分析方法可以有效增加低频段谱线数量，抑制频谱泄露，中高频段采用FFT分析后谱线数已满足要求，实现了频段谱线的定向增加。

2.3　分频段倍频程性能分析

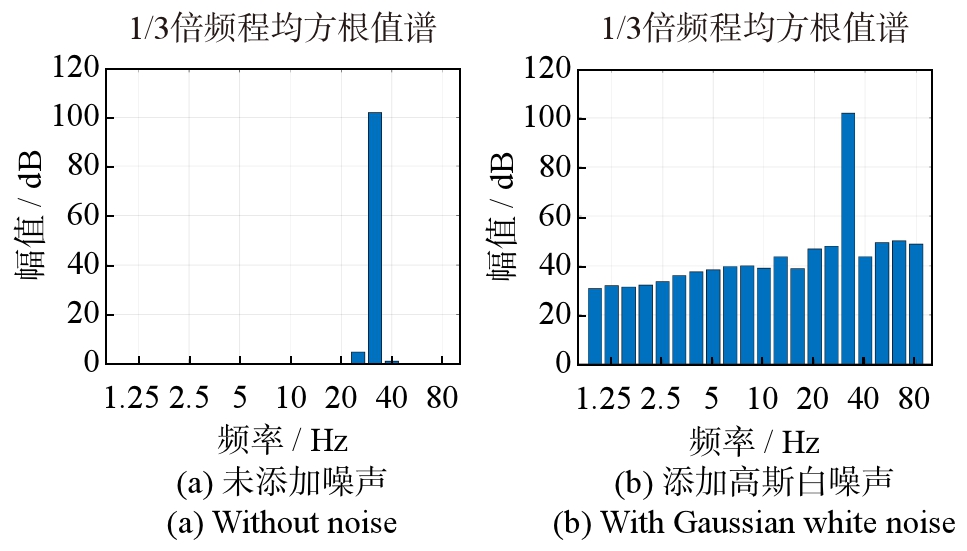

为测试分频段倍频程分析方法的性能，采用频率为1、6.3和31.5 Hz的单频正弦信号来模拟输入的微振动速度信号，速度信号的幅值为0.1 mm/s，振动速度基准为1 nm/s，则信号的振动速度级为100 dB。分析参数设定同1.3节，分别在理想无噪声以及添加方差为1 μm²/s²的高斯白噪声两种条件下进行频谱分析性能研究，得到如图12~14所示的结果，图15为采用单频1 Hz正弦信号的D·N点FFT倍频程分析频谱，窗函数为汉宁窗。

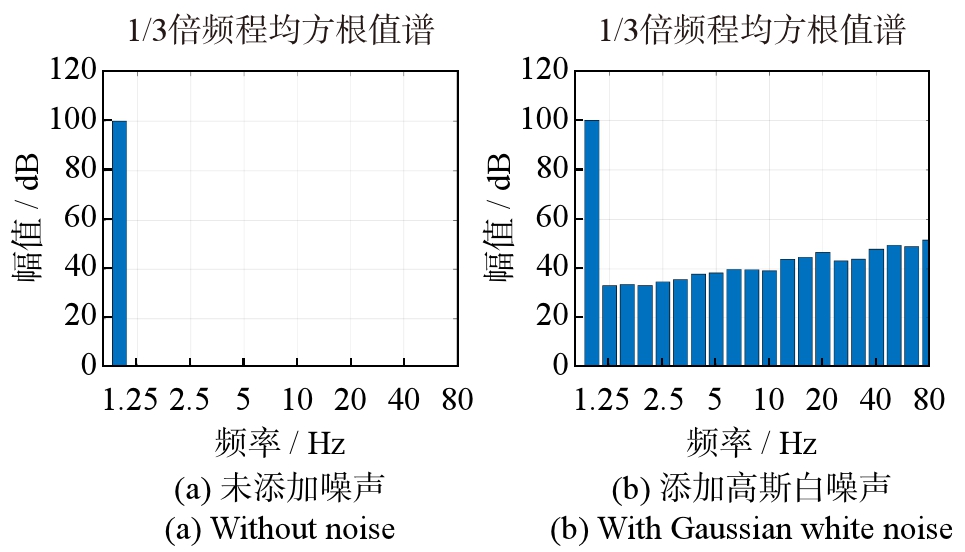

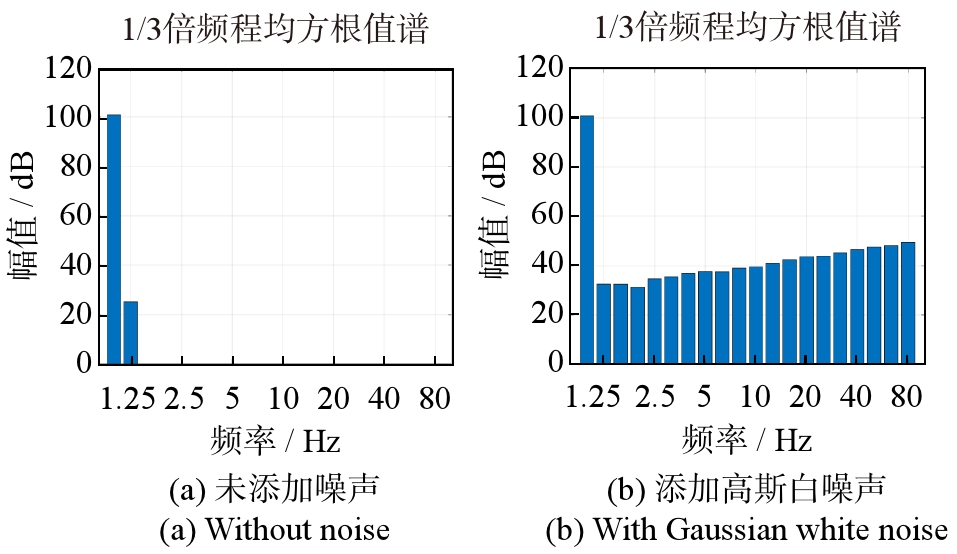

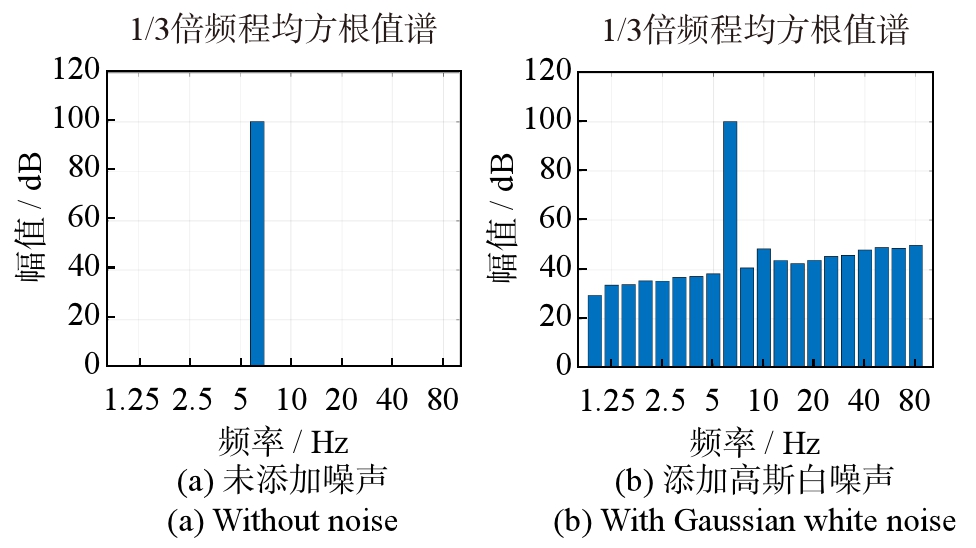

从图12和13可以看出，基于M-ZFFT的分频段倍频程频谱分析在未加噪声时谱估计准确，误差小于0.1 dB，而其他倍频程频段的谱估计值为零。在加高斯白噪声时，谱估计仍满足国家标准对于1级倍频程滤波器规定的允差要求^[19]。图14为中高频段采用FFT倍频程分析频谱，其他倍频程频段衰减满足要求。而对于图15，在低频段1 Hz处，D·N点FFT倍频程分析由于频谱泄漏使谱估计值误差达到了1.8 dB，性能下降。

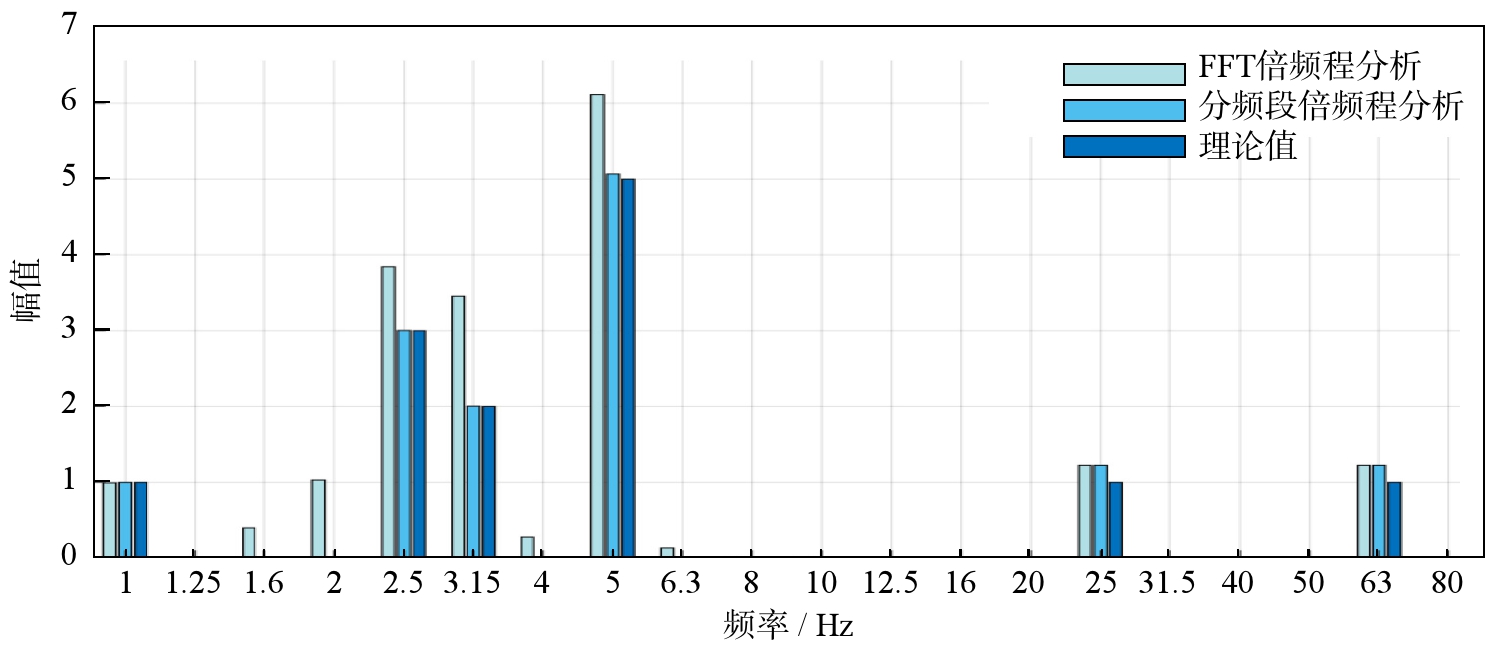

在1.3节式（22）的基础上，添加幅值均为1 mm/s、频率分别为25和64 Hz的单频正弦的仿真信号，以此进行分频段倍频程分析，结果见图16。可知，采用FFT的倍频程方法的分析精度低，在仿真信号频率点幅值误差较大，且出现频谱泄漏；而分频段倍频程方法的分析精度高，频谱泄漏得到改善，幅值误差小。

3　微振动测量与评估系统

收起

3.1　系统总体方案

微振动测量有多种方案，如基于激光散斑的微振探测^[20]、利用Lissajous中心角的微振位移监测^[21]以及基于激光干涉的微振测量^[22]等。虽然激光测量精度高，但需保证激光测量设备“相对静止”，故其不适合工业现场。设计了一套高精度微振动测量与评估系统，总体方案如图17所示。硬件部分包括微振动速度传感器、智能测量装置、MVE-7208。该系统主要应用对象为无隔振措施素地、半导体隔振地基、仪器隔振平台等。

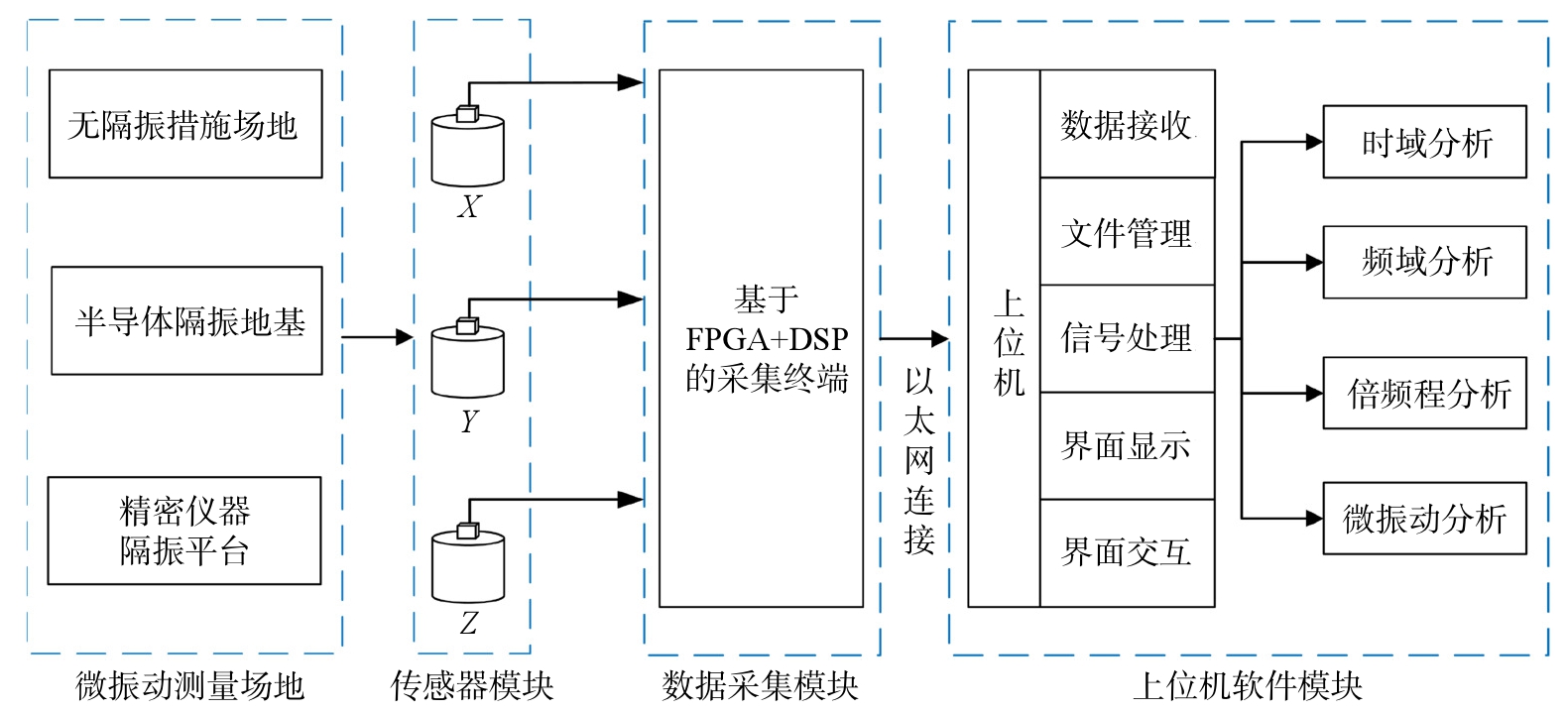

根据不同场地设计不同测量方案，将传感器安装在场地设计测点，采集终端获取传感器输出的微振模拟信号，对其进行信号调理、A/D转换、数据编码，处理后的数据通过以太网输出至上位机进行计算显示。

3.2　测量系统硬件

微振动传感器采用941B型低频拾振器，可测量加速度及速度信号，其灵敏度高、噪声低。主要参数如表3所示。

MI-7208智能测量装置在微振动测量频率范围内本底噪声低至亚微伏级。主要参数如表4所示。

3.3　MVE-7208设计

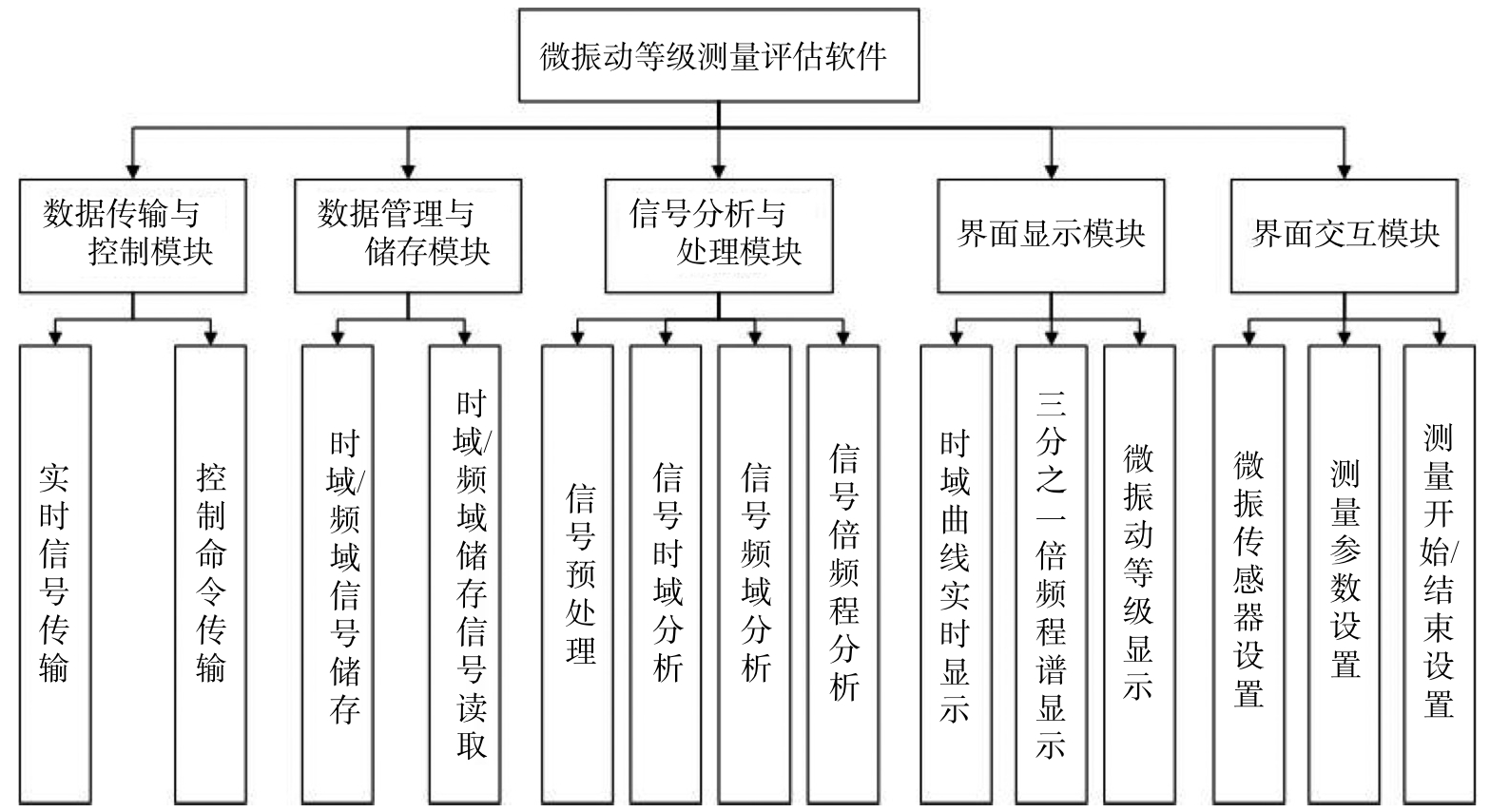

MVE-7208由多个模块构成，软件整体框架如图18所示。

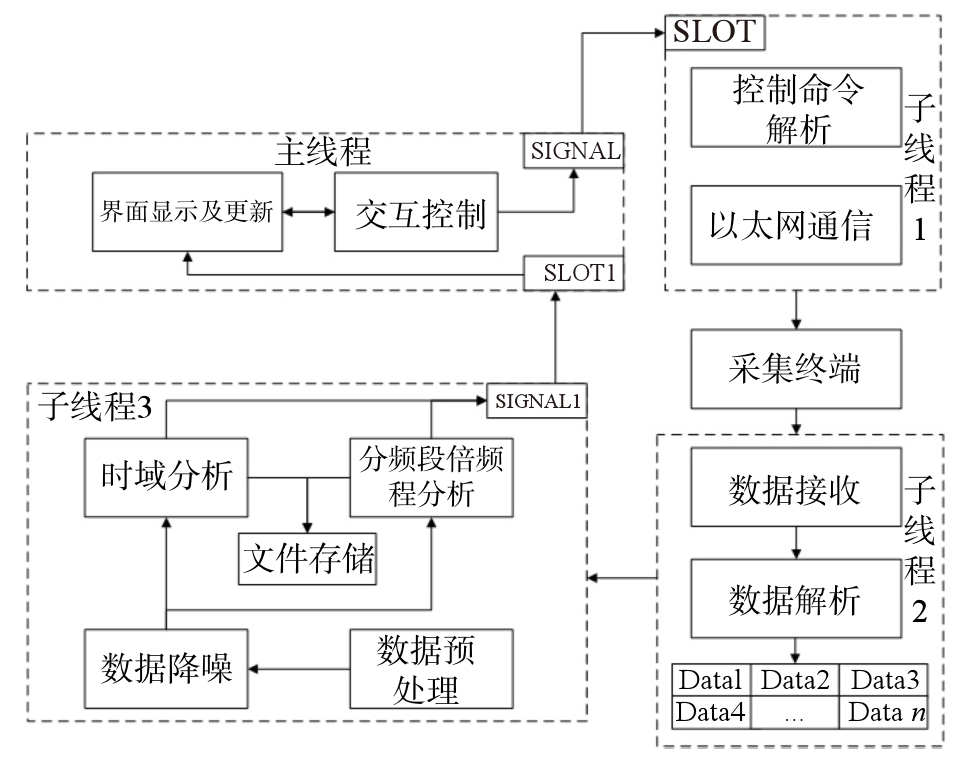

MVE-7208采用多线程方式进行开发，运行框架见图19。主线程负责上位机界面数据的更新及交互控制命令的发送；子线程1和2负责解析控制命令、控制MI-7208智能测量装置采集微振动信号；子线程3负责信号的时域分析和分频段倍频程分析。

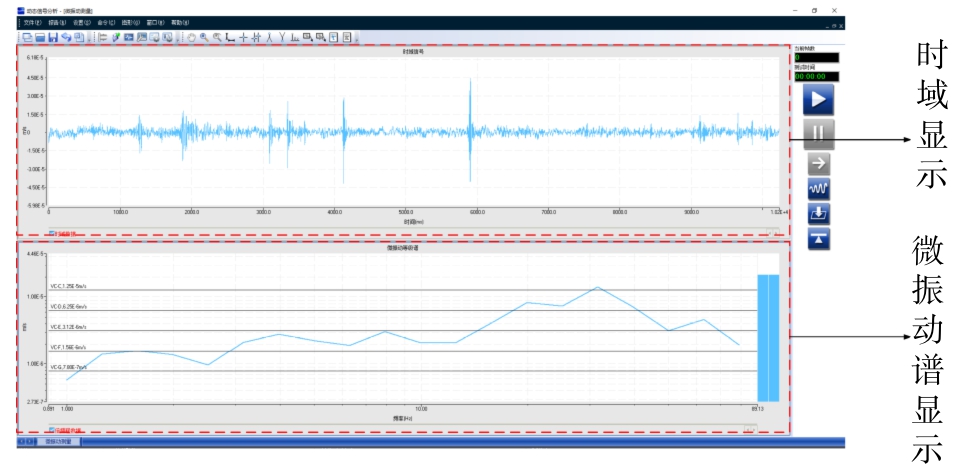

MVE-7208的UI界面见图20，集成了交互模块和显示模块。显示模块包括微振动信号的时域曲线、倍频程谱图、微振动数据。微振动倍频程谱图显示区域背景，绘制微振动等级曲线。交互模块包括测量的开始与结束、测量参数的设置、传感器设置等。

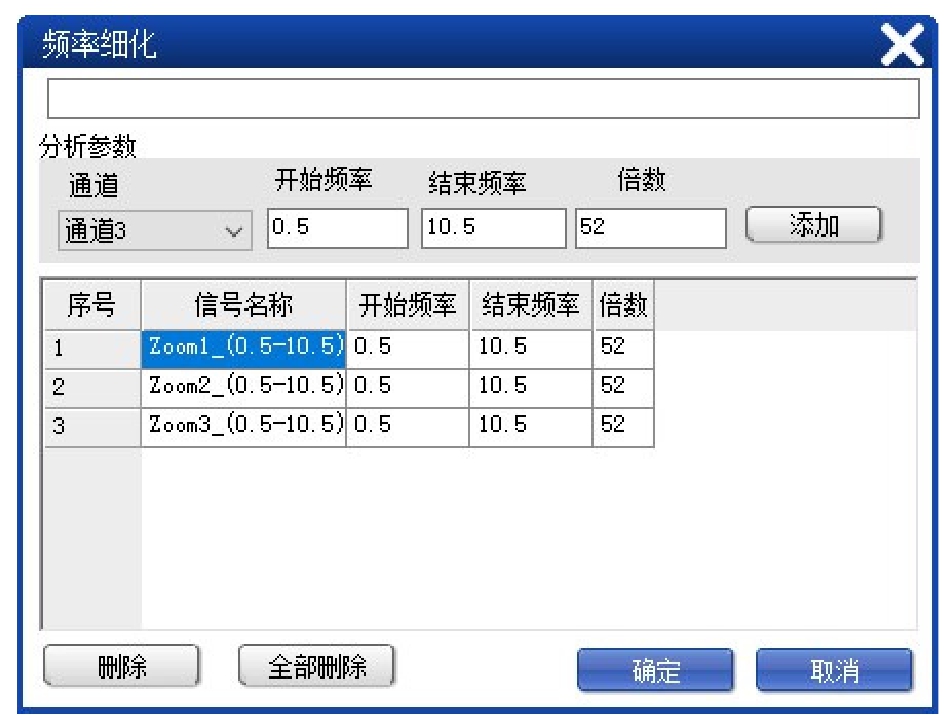

基于M-ZFFT算法的分频段倍频程频谱分析设置模块如图21所示，可设置细化频段和采样频率，自动计算细化倍数。

4　微振动测量与等级评估实验

收起

4.1　实验方法

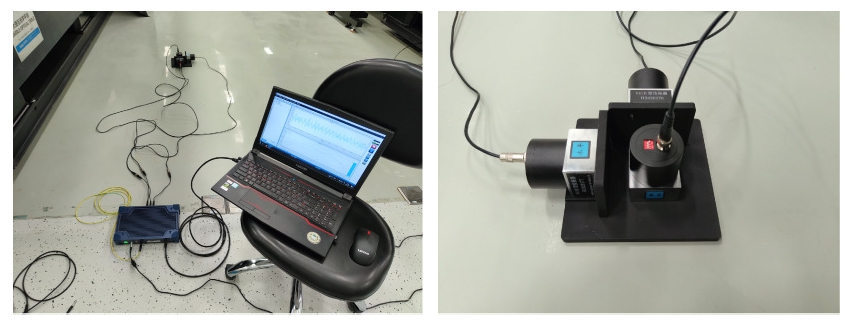

环境微振动测量实验简单且真实可靠^[23]。流程为：拾振器测量隔振地基表面振动速度信号，输入至MI-7208智能测量装置，对信号进行采集和处理，通过以太网传输至计算机，再经专用软件得到微振动倍频程图谱，获得微振动等级。

4.2　微振动等级实地测量实验

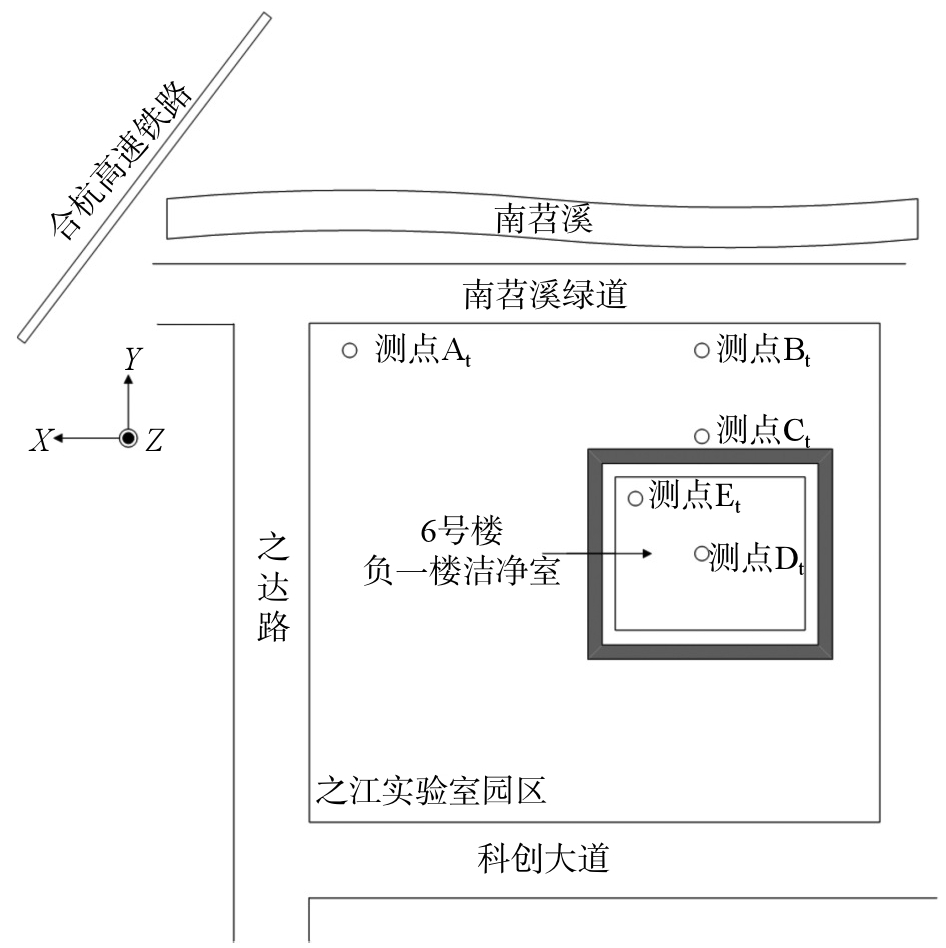

采用高精度微振动测量与评估系统对之江实验室超洁净室场地进行测量。该洁净室位于负一楼，地面交通、人员走动等其他因素对其影响较小。测点布置及测量现场如图22和23所示。

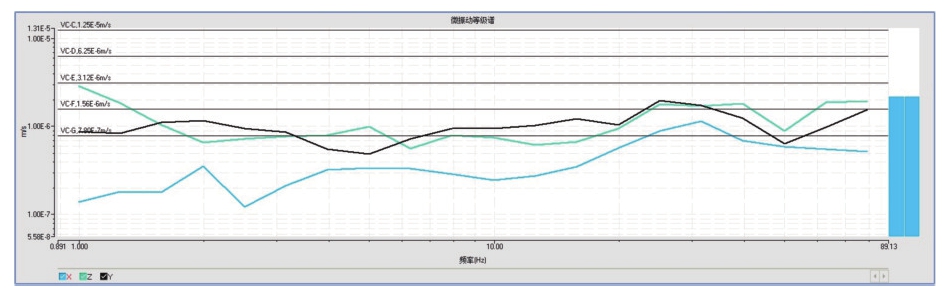

测量场地附近有溪流、高铁、交通道路等，在园区内布置A_t至C_t测点以测量无隔振条件下的场地微振动；对于负一楼洁净室，其地面为隔振地基，布置测点D_t和E_t，测量结果如图24~28所示。

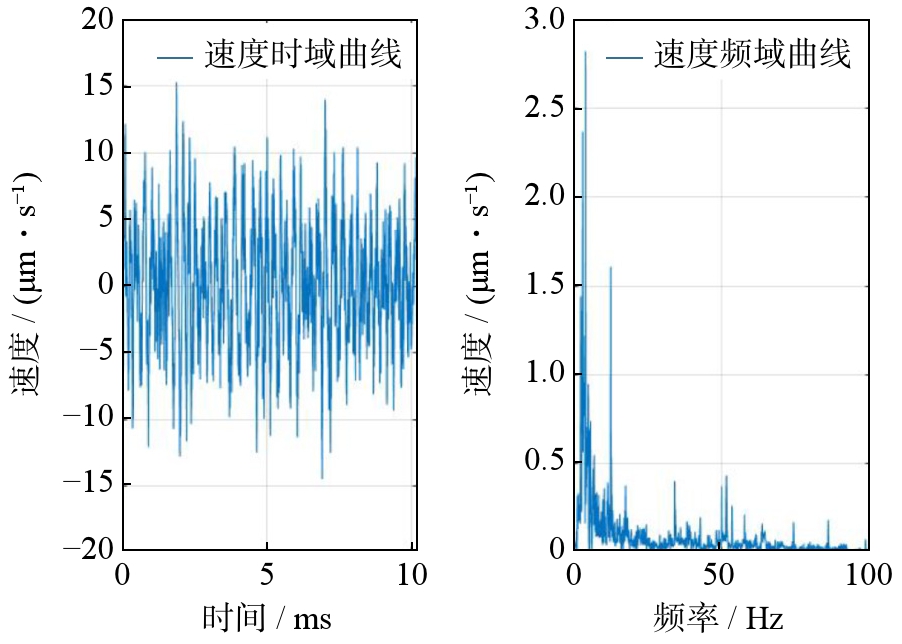

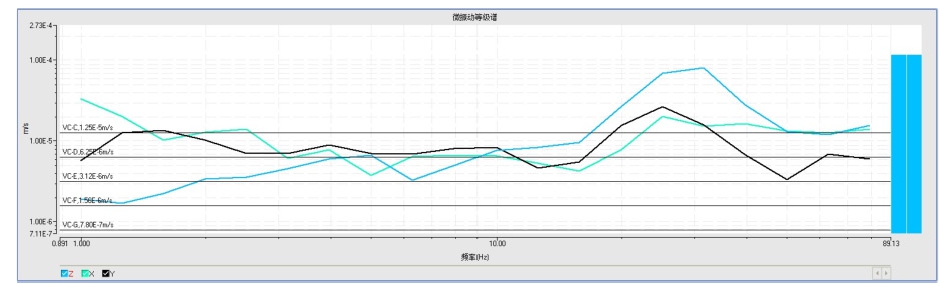

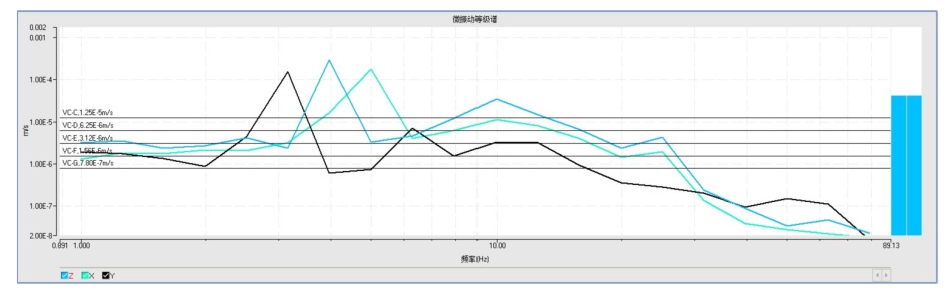

由图24可知，当高铁通过时，微振动主要集中在低频段，测点A_t振动速度峰值为290.4 μm/s。测点B_t靠近马路，与高铁相比，公路交通带来的影响在中频段，微振动强度小，振动速度峰值为86.2 μm/s。测点C_t距离马路较远，交通运输振动经土壤传播已大幅衰减，振动速度峰值为17.4 μm/s，已达到VC-B等级。超洁净实验室地面采用隔振地基，在垂直方向上两测点可达到VC-E等级，水平方向达到VC-F等级，满足该精密仪器使用场地的要求，也验证了微振动测量与评估系统具备测量VC-F级微振动的能力。

4.3　系统稳定性测量实验

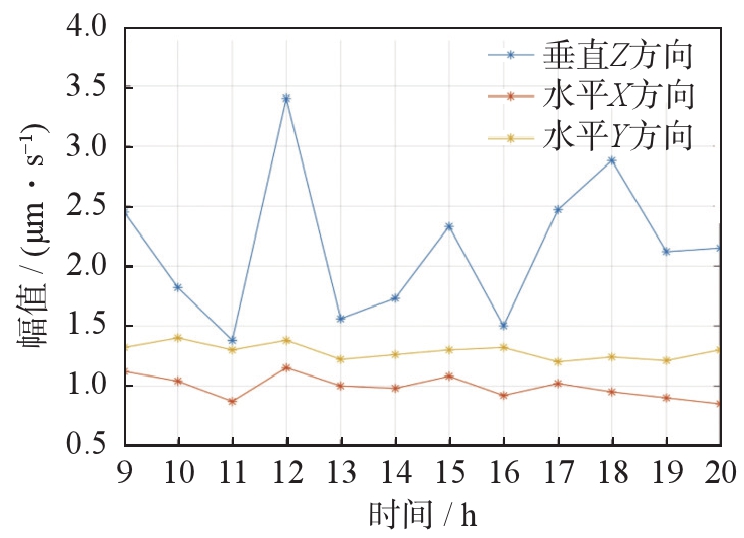

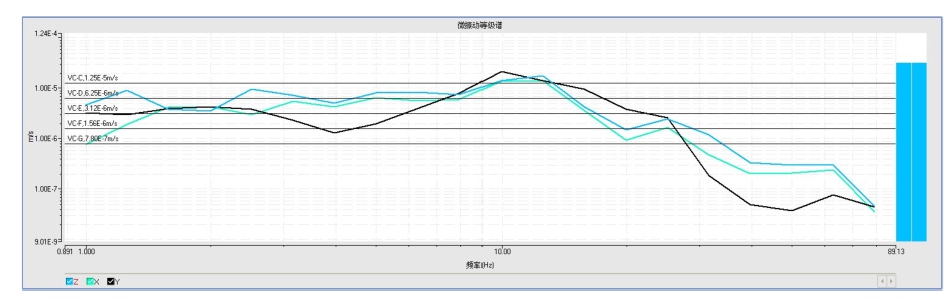

为了验证微振动测量与评估系统的稳定性，对测点D_t进行12 h测量实验。取每一时段内微振动值进行比对，如图29所示。该系统在12 h以内测量结果稳定性好。

5　结论

收起

通过对环境微振动测量和等级评估的研究得出以下结论：

（1）针对倍频程分析中FFT方法的缺点，提出了M-ZFFT方法。通过仿真验证，该方法可使幅值误差减小，且能区分密集频率成分，与相同点数FFT相比其计算量大幅减小，具有优异的性能；

（2）采用M-ZFFT方法的分频段倍频程分析，低频段频谱泄漏现象得到改善，幅值误差减小，分析精度提高；

（3）基于分频段倍频程分析方法研发了测量评估软件，采用MI-7208智能测量装置，建立微振动测量与评估系统。该系统本底噪声低，测量精度高，满足半导体精密设备、医学、光学等场地对微振动评估的要求；

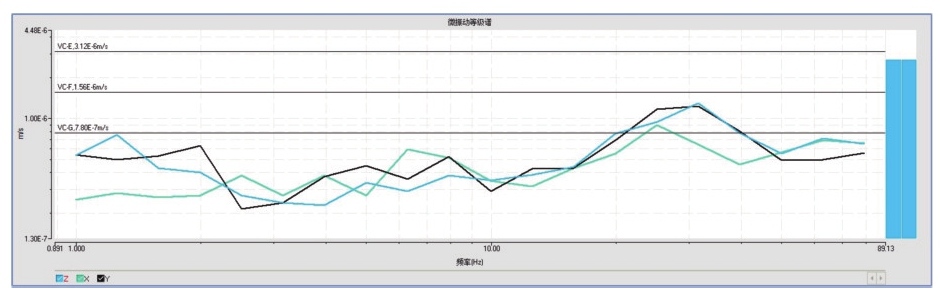

（4）采用微振动测量与评估系统对之江实验室超洁净室隔振地基进行振动测量，测量结果表明该实验室隔振地基微振动等级可达到VC-E，满足精密仪器工作场地要求。
