岩土力学

物理量	相似系数关系	相似比
密度ρ	C_ρ	1
弹性模量E	C_E=C_ρC_lC_a	500
泊松比μ	C_μ=1	1
黏聚力c	C_c=C_ρC_lC_a	500
内摩擦角φ	C_φ=1	1
应力σ	C_σ=C_ρC_lC_a	500
应变ε	C_ε=1	1
长度l	C_l	500*
位移u	C_u=C_l	500
时间t		22.36
频率f		0.04
速度v		22.36
加速度a	C_a=1	1*
重力加速度g	C_g=C_a	1
阻尼比ξ	C_ξ=1	1

物理量	相似系数关系	相似比
密度ρ	C_ρ	1
弹性模量E	C_E=C_ρC_lC_a	500
泊松比μ	C_μ=1	1
黏聚力c	C_c=C_ρC_lC_a	500
内摩擦角φ	C_φ=1	1
应力σ	C_σ=C_ρC_lC_a	500
应变ε	C_ε=1	1
长度l	C_l	500*
位移u	C_u=C_l	500
时间t		22.36
频率f		0.04
速度v		22.36
加速度a	C_a=1	1*
重力加速度g	C_g=C_a	1
阻尼比ξ	C_ξ=1	1

材料种类	地层岩性	密度/（g·cm⁻³）	抗压强度/MPa	弹性模量E/MPa	内摩擦角/（°）	黏聚力c/kPa	泊松比
微新英安岩	原岩	2.68	90.900	31 000	50.2	1 300.0	0.20
相似材料	2.68	0.182	62	50.2	2.6	0.20
强卸荷英安岩	原岩	2.63	66.600	9 000	35.0	500.0	0.29
相似材料	2.63	0.133	18	35.0	1.0	0.29
微新韧性剪切带	原岩	2.67	76.200	27 000	48.0	1 000.0	0.21
相似材料	2.67	0.152	54	48.0	2.0	0.21
强卸荷韧性剪切带	原岩	2.61	40.000	7 000	31.0	400.0	0.31
相似材料	2.61	0.080	14	31.0	0.8	0.31

材料种类	地层岩性	密度/（g·cm⁻³）	抗压强度/MPa	弹性模量E/MPa	内摩擦角/（°）	黏聚力c/kPa	泊松比
微新英安岩	原岩	2.68	90.900	31 000	50.2	1 300.0	0.20
相似材料	2.68	0.182	62	50.2	2.6	0.20
强卸荷英安岩	原岩	2.63	66.600	9 000	35.0	500.0	0.29
相似材料	2.63	0.133	18	35.0	1.0	0.29
微新韧性剪切带	原岩	2.67	76.200	27 000	48.0	1 000.0	0.21
相似材料	2.67	0.152	54	48.0	2.0	0.21
强卸荷韧性剪切带	原岩	2.61	40.000	7 000	31.0	400.0	0.31
相似材料	2.61	0.080	14	31.0	0.8	0.31

材料种类	铁矿粉	重晶石粉	石英砂	松香	酒精	石膏
微新英安岩	40.65	40.65	9.03	1.67	5	3.0
微新韧性剪切带	32.26	48.39	8.96	0.88	5	4.5
强卸荷英安岩	41.15	41.15	9.14	0.56	5	3.0
强卸荷韧性剪切带	18.89	44.07	26.98	0.56	5	4.5

材料种类	铁矿粉	重晶石粉	石英砂	松香	酒精	石膏
微新英安岩	40.65	40.65	9.03	1.67	5	3.0
微新韧性剪切带	32.26	48.39	8.96	0.88	5	4.5
强卸荷英安岩	41.15	41.15	9.14	0.56	5	3.0
强卸荷韧性剪切带	18.89	44.07	26.98	0.56	5	4.5

地震波	激振方向	频率/Hz	幅值/g	持时/s
研究区拟合地震动数据I-H/I-V	X/Z	－	0.15/0.22	15
研究区拟合地震动数据II-H/II-V	X/Z	－	0.15/0.22	15
研究区拟合地震动数据III-H/III-V	X/Z	－	0.15/0.22	15
正弦波	Z/X	5/15/25	0.1	15
Z/X	5/15/25	0.2	15
Z/X	5/15/25	0.3	15
Z/X	5/15/25	0.4	15
Z/X	5/15/25	0.5	15
Z/X	5/15/25	0.6	15
X	5/15/25	0.8	15
X	5/15/25	1.0	15
X	5	1.2	15
X	5	1.4	15

地震波	激振方向	频率/Hz	幅值/g	持时/s
研究区拟合地震动数据I-H/I-V	X/Z	－	0.15/0.22	15
研究区拟合地震动数据II-H/II-V	X/Z	－	0.15/0.22	15
研究区拟合地震动数据III-H/III-V	X/Z	－	0.15/0.22	15
正弦波	Z/X	5/15/25	0.1	15
Z/X	5/15/25	0.2	15
Z/X	5/15/25	0.3	15
Z/X	5/15/25	0.4	15
Z/X	5/15/25	0.5	15
Z/X	5/15/25	0.6	15
X	5/15/25	0.8	15
X	5/15/25	1.0	15
X	5	1.2	15
X	5	1.4	15

检测线	韧性剪切带	监测点	0.1g变幅	0.2g变幅	0.3g变幅	0.4g变幅	0.5g变幅	0.6g变幅
1号水平监测线	①-1	A4→A3	−0.012	−0.045	−0.023	−0.022	−0.014	−0.011
①-2	A6→A5	−0.028	−0.032	−0.021	−0.046	−0.030	−0.035
2号水平监测线	①-1	A9→A8	−0.037	−0.040	−0.023	−0.022	−0.019	−0.020
①-2	A11→A10	−0.025	−0.028	−0.045	−0.095	−0.081	−0.095
3号水平监测线	①-1	A13→A12	−0.024	−0.019	−0.044	−0.057	−0.038	−0.049
①-2	A15→A14	−0.013	−0.033	−0.049	−0.081	−0.091	−0.076

检测线	韧性剪切带	监测点	0.1g变幅	0.2g变幅	0.3g变幅	0.4g变幅	0.5g变幅	0.6g变幅
1号水平监测线	①-1	A4→A3	−0.012	−0.045	−0.023	−0.022	−0.014	−0.011
①-2	A6→A5	−0.028	−0.032	−0.021	−0.046	−0.030	−0.035
2号水平监测线	①-1	A9→A8	−0.037	−0.040	−0.023	−0.022	−0.019	−0.020
①-2	A11→A10	−0.025	−0.028	−0.045	−0.095	−0.081	−0.095
3号水平监测线	①-1	A13→A12	−0.024	−0.019	−0.044	−0.057	−0.038	−0.049
①-2	A15→A14	−0.013	−0.033	−0.049	−0.081	−0.091	−0.076

地震作用下含双层韧性剪切带高陡岩质边坡动力响应研究

PDF下载

刘文静 , 邓辉 , 周昕

岩土力学 | 基础理论与实验研究 2025,46(11): 3534-3548

收起

岩土力学 | 基础理论与实验研究 2025, 46(11): 3534-3548

地震作用下含双层韧性剪切带高陡岩质边坡动力响应研究

全屏

刘文静, 邓辉, 周昕

作者信息

成都理工大学　环境与土木工程学院，四川　成都　610059

刘文静，女，1994年生，博士，主要从事高边坡地质灾害的研究工作。E-mail：953729342@qq.com

通讯作者:

邓辉，男，1972年生，博士，教授，博士生导师，主要从事工程高边坡稳定性控制、地质灾害防治与工程遥感技术等方面的教学与科研工作。E-mail：dh@cdut.edu.cn

Dynamic response of high steep rock slope with a double-layer ductile shear zone under earthquake action

Wen-jing LIU, Hui DENG, Xin ZHOU

Affiliations

State Key Laboratory of Geohazard Prevention and Geoenvironment Protection, Chengdu University of Technology, Chengdu, Sichuan 610059, China

出版时间: 2025-11-14 doi: 10.16285/j.rsm.2024.00579

文章导航

摘要

收起

以澜沧江上游班达水电站坝址区右岸边坡为研究对象，开展了含双层韧性剪切带的高陡岩质边坡振动台模型试验。通过引入无量纲边坡峰值加速度放大系数，输入不同类型、激振方向、频率和振幅的地震波，研究地震作用下含韧性剪切带高陡岩质边坡动力响应规律。试验结果表明：①随着频率、幅值的增加，边坡模型动力响应增强，频率对边坡的动力响应影响程度大于幅值。②边坡模型动力响应具有明显的坡内高程放大效应和坡面的非线性趋表效应。③加载水平向地震波时，韧性剪切带具有吸能效应，韧性剪切带越厚吸能效应越明显。④加载竖直向地震波时，较厚的韧性剪切带对地震波仍具有吸能效应，较薄且靠近坡表的韧性剪切带对地震波表现出放大效应。

关键词

高陡岩质边坡 / 双层韧性剪切带 / 振动台模型试验 / 加速度放大系数 / 地震动力响应规律

Abstract

收起

This study investigated the dynamic response of a high steep rock slope with a double-layer ductile shear zone using the right bank slope of the Banda Hydropower Station dam site area in the upper reaches of the Lancang River as the research subject. Shaking table model tests were conducted to simulate seismic behavior by incorporating the dimensionless peak acceleration amplification factor for the slope and applying seismic waves of varying types, excitation directions, frequencies, and amplitudes. Experimental results showed that: (1) Increased frequency and amplitude enhanced the dynamic response, with frequency exerting greater influence than amplitude. (2) The slope model exhibited evident elevation amplification within the slope and nonlinear near-surface amplification on the slope surface. (3) Under horizontal seismic loading, thicker ductile shear zones demonstrated pronounced energy absorption and dissipation effects. (4) Under vertical seismic loading, thicker zones continued to absorb energy, while thinner near-surface zones amplified seismic wave amplitudes.

Key words

high steep rock slope / double-layer ductile shear zone / shaking table model test / acceleration amplification factor / seismic dynamic response law

引用本文

刘文静, 邓辉, 周昕. 地震作用下含双层韧性剪切带高陡岩质边坡动力响应研究. 岩土力学, 2025 , 46 (11) : 3534 -3548 . DOI: 10.16285/j.rsm.2024.00579

Wen-jing LIU, Hui DENG, Xin ZHOU. Dynamic response of high steep rock slope with a double-layer ductile shear zone under earthquake action[J]. Rock and Soil Mechanics, 2025 , 46 (11) : 3534 -3548 . DOI: 10.16285/j.rsm.2024.00579

正文

收起

1　引言

收起

自新近纪以来，在印度洋板块不断向北推移下，青藏高原持续隆起，形成了大量的自然高陡边坡。在强震作用下，这些高陡边坡稳定性降低，极易发生失稳，对区域内的人类活动、工程建设构成严重的危害，影响区域的发展和人民的生命财产安全^[1-2]。拟建的BDa水电站地处藏东南地区，该区域岩体卸荷强烈，构造结构面、断层、挤压破碎带等不良地质体发育。受强烈构造活动作用影响，坝址区右岸坝肩边坡内发育两条力学性质较周围岩体弱的韧性剪切带，延伸长度超过10 km，宽度在50～130 m左右。带内受风化卸荷作用影响，岩体劣化明显，与周围英安岩层组成了“软硬互层”的构造。韧性剪切带作为斜坡岩体中强度相对较低的结构面，由于物理力学性质较差，往往成为岩体中的薄弱部分，对斜坡的失稳破坏起着控制性作用^[3-4]。含韧性剪切带边坡的动力响应问题作为斜坡岩体动力稳定性的基础，是一个值得研究的问题。

振动台模型试验是一种直接揭示研究对象在地震作用下响应的研究方法之一^[5-9]，能比较真实地模拟地震对岩体动力特性作用，直观地反映边坡地动力变形特征及破坏过程^[10-13]。目前，国内外学者进行了许多含不同影响因素例如波形、幅值、频率、加载方向等，不同模型例如软硬互层边坡模型、顺层边坡模型、含软弱夹层边坡模型等的振动台试验^[14-21]，并在振动台试验相似材料方面进行大量配比研究，得到了一定的结论和成果^[22-27]。Yang等^[28]通过构建反倾层状结构边坡模型，研究了边坡模型地震条件下的动力响应规律。Yan等^[29]研究了地震作用下含软弱层顺倾岩体边坡和上硬下软坡面风化岩体边坡锚固界面上的剪切作用问题。董金玉等^[30-31]通过大型振动台试验模拟了顺层岩质边坡的动力响应特征和破坏过程。刘汉香等^[32-34]开展了大量不同岩性及结构的大比例尺边坡振动台试验。Fan等^[35]研究了顺向坡和反向坡的地震动力反应。但关于含韧性剪切带边坡的振动台试验研究并不多见，尤其是含双层韧性剪切带的动力响应研究国内未有报道。

本次试验以BDa水电站上坝址为原型，设计完成了含双层韧性剪切带高陡岩质边坡的振动台模型试验，研究其在地震作用下的动力响应。利用斜坡的加速度响应结果，分析地震强度、地震波频率、地震波类型和韧性剪切带厚度对边坡动力响应的影响。

2　试验方案

收起

2.1　试验原型概况

拟建的澜沧江BDa水电站地处青藏高原东南部，位于南北大陆之阿尔卑斯一喜马拉雅巨型山系的东段，是著名特提斯构造域的重要组成部分。研究区为水电站的上坝址区，地层岩性单一，主要为英安岩，地质构造以高程沿河向发育的韧性剪切带、小规模的脆性破裂和Ⅲ～V级结构面为主。研究区坝址右岸地形陡峭，自然边坡总体坡向为N46°W/SW∠51°。图1为研究区韧性剪切带空间展布图。图中，SL2、SL4、SL6、SL8、SL10为碎裂松散岩体编号。边坡内发育两条陡倾坡内的韧性剪切带，长度为数十公里。①-1韧性剪切带：发育于LCJ右岸，总体产状为N60°W/SW∠75°左右，宽为30～60 m；①-2韧性剪切带：总体走向平行①-1韧性剪切带并发育于①-1韧性剪切带SW侧，产状为N65°W/SW∠75°，宽为40～100 m。其内糜棱化、片理化严重，局部存在蚀变现象。韧性剪切带由糜棱化英安岩组成，呈条带状分布，力学性质较弱，与周围岩性较好的英安岩形成软硬相间的坡体结构，导致大量张拉裂隙产生，进一步加强坡体卸荷程度，对边坡的稳定性影响巨大。因此，可认为韧性剪切带是边坡在地震作用下变形破坏的主要控制要素，在构建振动台边坡模型时不可忽略。本次振动台试验选择研究区坝轴线剖面进行物理模型的构建。

2.2　试验设备

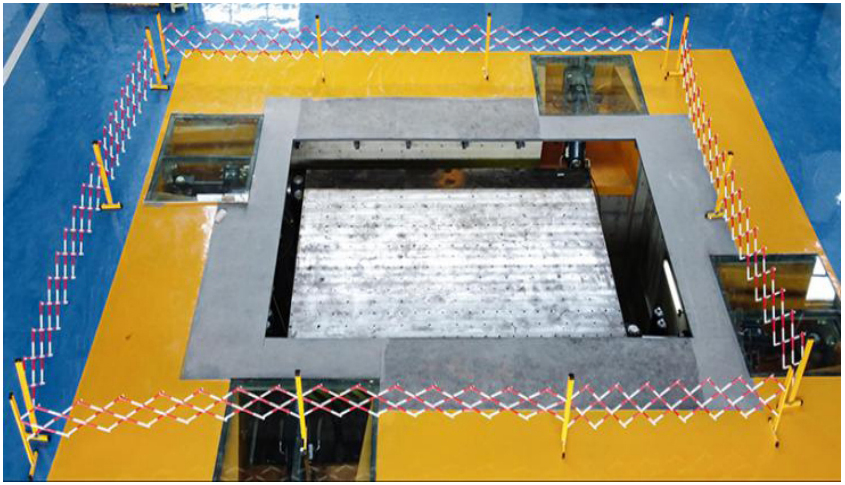

试验设备采用成都理工大学地质灾害防治与地质环境保护国家重点试验室三向六自由度大型振动台系统（见图2）。台面尺寸为4 m×6 m，最大负荷为40 t，满载情况下台面的水平向加速度最大可达1.5g，竖向加速度可达1.0g，水平向最大位移可达300 mm，竖向最大位移可达150 mm。振动台工作频率范围为0.1～60.0 Hz，可精确实现不同频率、不同幅值、不同持时的正弦波、三角波、方波和实际地震波的输入和模拟。

2.3　相似关系

相似关系设计对于振动台试验至关重要^[36]，受限于模型箱和振动台尺寸，只能进行缩尺试验。为了使缩尺模型能够客观地反映斜坡原型在地震作用下的动力响应特征，需要根据相似理论，推导出准确的相似关系。本次物理试验根据Buckingham π定理和量纲分析法^[37-39]，选取密度、几何尺寸、加速度为控制量，推导相似物理量和相似常数。其相似关系具体参数见表1。

根据风化卸荷程度、韧性剪切带界限为依据，对试样岩样命名。由于研究区边坡岩性单一，除韧性剪切带以外只存在英安岩一种岩性，故强卸荷对于岩石力学特性有很大的影响。因此，本次试验主要考虑微新英安岩、强卸荷英安岩、微新韧性剪切带、强卸荷韧性剪切带4种材料的配比。原岩石和模型相似材料力学参数取值如表2所示。

由于西南地区高陡岩质边坡研究范围较大，导致物理试验相似比较大，这就要求相似材料满足低弹模、高重度的特点^[40]。故本次试验选取张强勇^[41]、王汉鹏^[42]等开发的材料，铁矿粉、重晶石粉、石英砂为骨料，松香、酒精为胶结剂，石膏粉为调节材料。根据相似材料的力学试验结果获得相似材料的质量配比（见表3）。为保证参数的准确性，通过控制密度拌制相似材料^[43]。

2.4　监测点布置

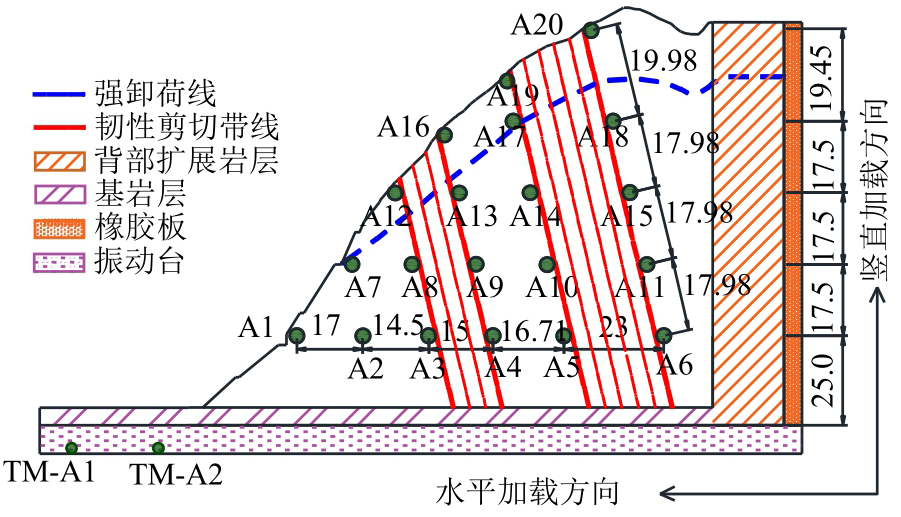

本次试验重点在于研究地震波传导穿过不同力学性质的岩层后，该类边坡的动力响应规律和破坏机制，故试验中在斜坡坡面、韧性剪切带与英安岩交接面和坡内分别布置了22个加速度传感器。为了反映输入地震波原始的加速度响应，将TM-A1和TM-A2布置在模型箱外的振动台上（见图3）。在安置传感器时对其进行防水和抗压预处理，并使其水平放置。将加速度监测点（A1-A7-A12-A16-A19-A20），命名为坡表监测线，记作PB。将加速度监测点（A1-A2-A3-A4-A5-A6、A7-A8-A9-A10-A11、A12-A13-A14-A15、A16-A17-A18）由低程向高程分别命名为1号水平监测线、2号水平监测线、3号水平监测线、4号水平监测线，分别记作H1、H2、H3、H4。沿韧性剪切带与英安岩交接面的4条检测线上的加速度监测点（A6-A11-A15-A18-A20、A5-A10-A14-A17-A19、A4-A9-A13-A16、A3-A8-A12），由内到外分别命名为1号交界面检测线、2号交界面监测线、3号交界面监测线、4号交界面检测线，分别记作J1、J2、J3、J4。

2.5　模型制作

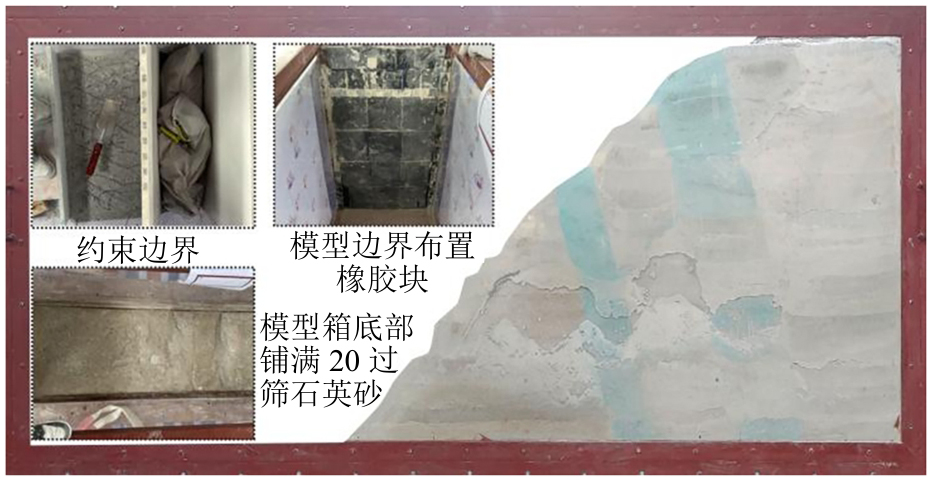

试验所用模型箱的尺寸为2.40 m×0.70 m×1.05 m。在尽量保证边坡坡表地形特征的前提下对坡表进行适当概化处理（见图3）。本次边坡模型采用现浇方式，构建模型为从下到上、逐级浇筑，确保材料紧密连实。由于该边坡存在向坡内陡倾的韧性剪切带，因此本次浇筑选择从外向内浇筑，外侧使用定制木板进行边界支护，用重物抵住，形成边界。为避免模型底部的相对位移，在模型箱底层铺一层20目（过0.85 mm筛）粗颗粒石英砂，增加底部摩擦力。为了减小侧壁间的摩擦及地震波在边界反射造成的影响，在模型箱长边两侧用玻璃胶黏结了橡胶板^[44-45]。为了方便区分韧性剪切带，在制作韧性剪切带相似材料时加入蓝色食用色素。模型成品见图4。

2.6　加载工况

本次试验的输入波采用研究区拟合地震动数据和正弦波两类。地震波水平加载方向为顺坡向加载，即从坡体内部向坡表方向加载；竖直向加载由模型箱底部竖直向上加载（见图3）。

2.6.1　输入波的选取

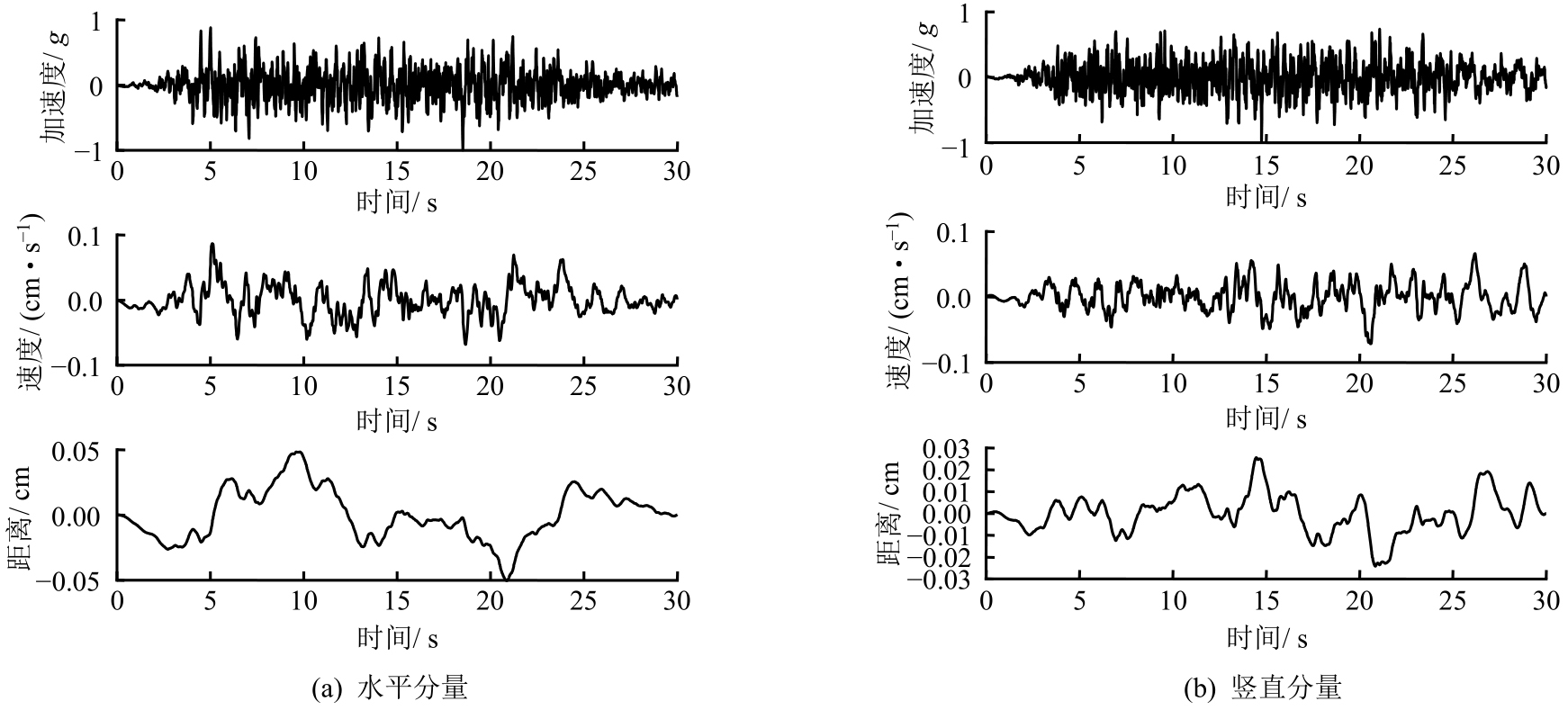

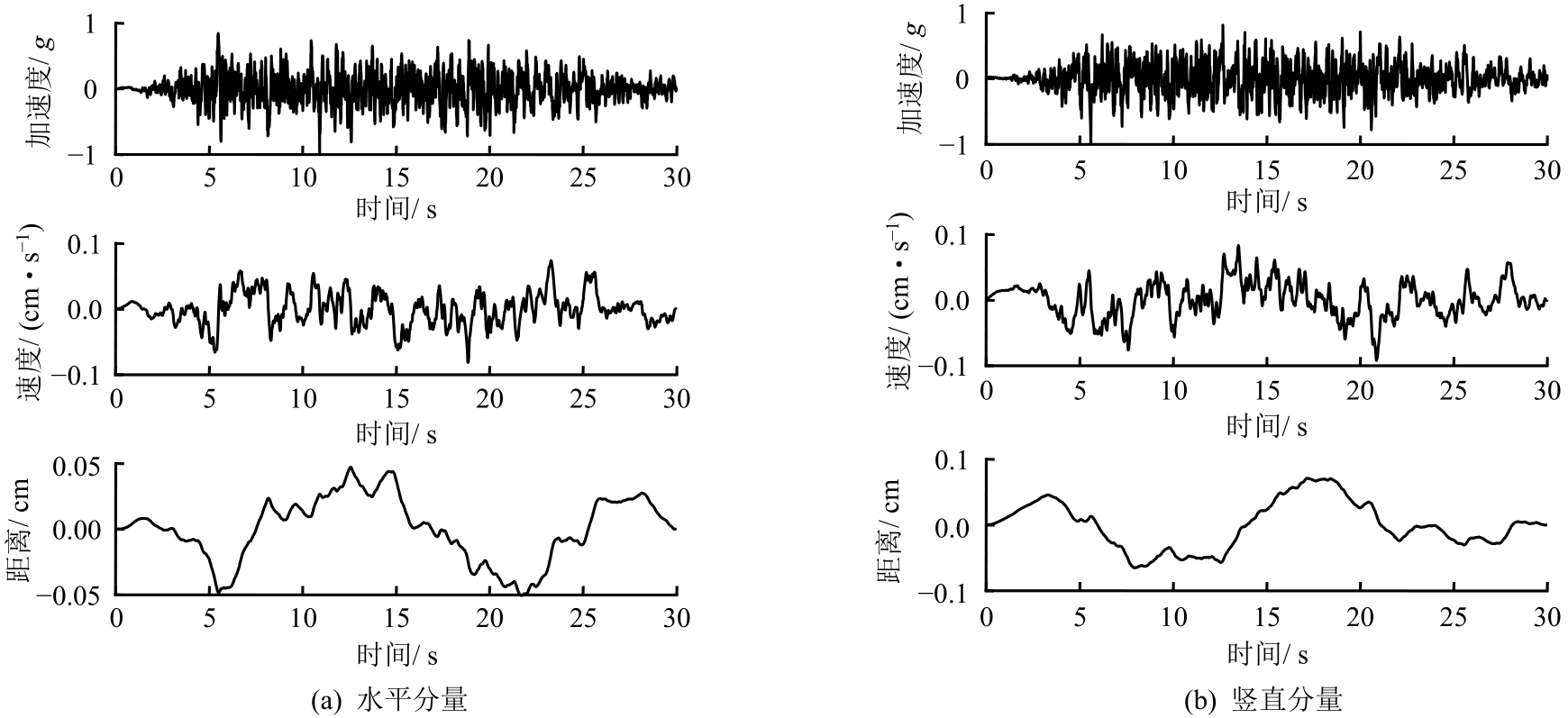

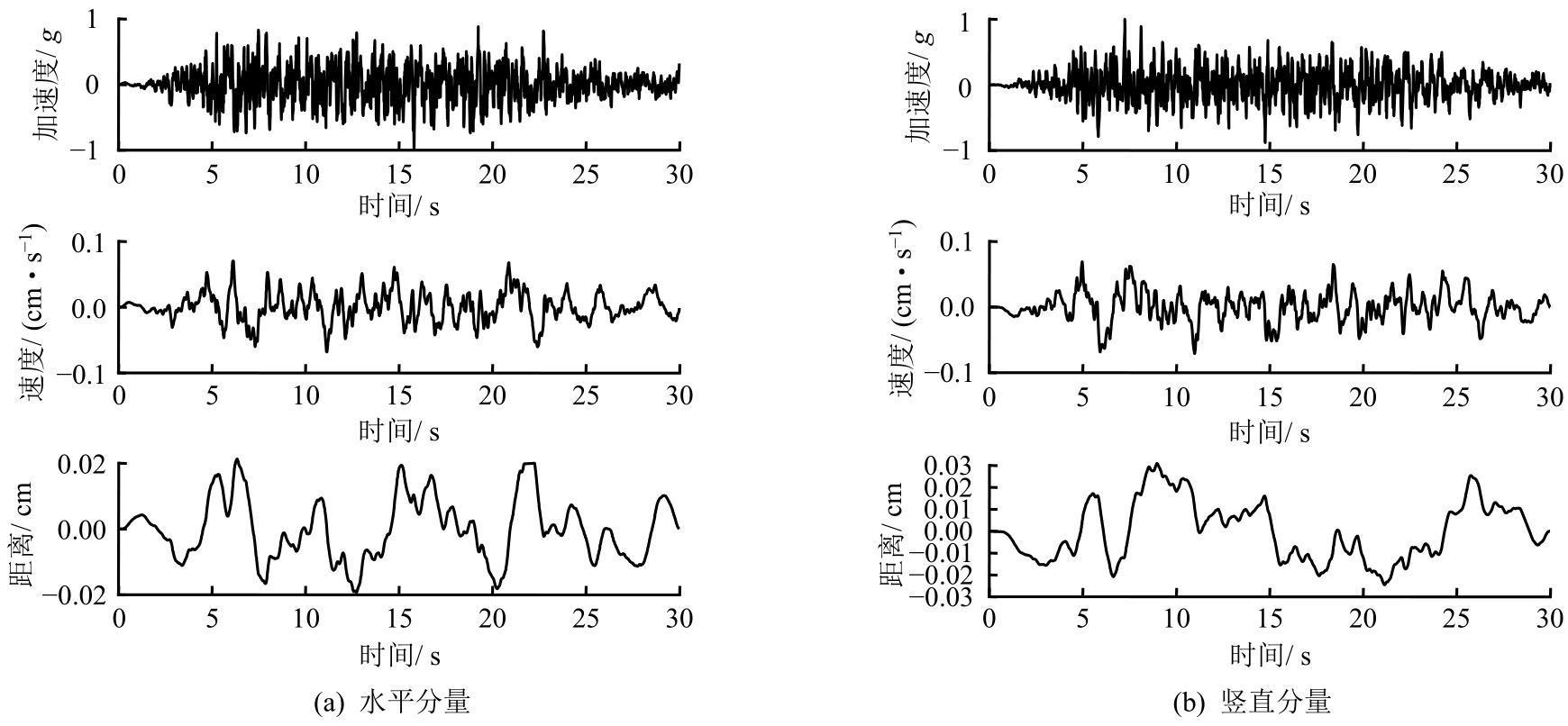

研究区工程场地的基岩水平地震动峰值加速度为0.22g，竖直向地震输入加速度峰值取水平向加速度峰值的2/3。由于高陡岩质边坡物理试验的相似比较大，原地震动数据按相似比缩小后无法加载，因此本次试验忽略了时间上的相似比。加载3组（I～III）地震动时程曲线如图5～7所示。

2.6.2　正弦波

该类边坡存在双层韧性剪切带，与周围岩性较好的英安岩组成了“硬-软-硬”多组岩层互层的特殊地质构造。因此在人工拟合地震动加载完成后，由低频、低振幅向高频、高振幅的顺序加载正弦波直至模型完全破坏。本文主要加载X、Z向（激振方向）、不同频率（5、15、25 Hz）、不同幅值（0.1g，0.2g，0.3g，0.4g，0.5g，0.6g，0.8g，1.0g，1.2g，1.4g）的正弦波，探索该类边坡动力响应一般性规律。

2.6.3　加载方案

试验开始之前和每轮幅值加载前后都需要使用白噪声进行扫描，白噪声幅值为0.05g，加载持时为120 s。此举可以用来测定模型结构的动力特征。一般情况下，人工合成波的能量远小于正弦波的能量，因此，本次试验将先激振人工合成波，再激振正弦波^[46]。在正弦加载至0.8g幅值后，设计边坡模型的破坏工况。输入波加载方案如表4所示。

3　地震波特征对加速度放大系数的影响

收起

根据前人大量的研究表明，模型与地震波激振方向相同方向上的动力响应明显高于其垂直方向上的动力响应。因此，在本试验中，当激振方向为X向时，只分析水平向加速度响应值；当激振方向为Z向时，只分析垂直向加速度响应值。本文将引入无量纲加速度放大系数（水平分量和竖直分量分别记作R_PHA和R_PVA），其定义为：边坡模型内任意一点的动力响应加速度峰值与振动台台面上动力响应加速度峰值的比值。考虑到韧性剪切带的存在会影响模型中各监测点的加速度峰值，为研究振幅、频率对边坡动力响应的影响，选择未受其影响的J1监测线上各点进行分析。

3.1　激振强度的影响

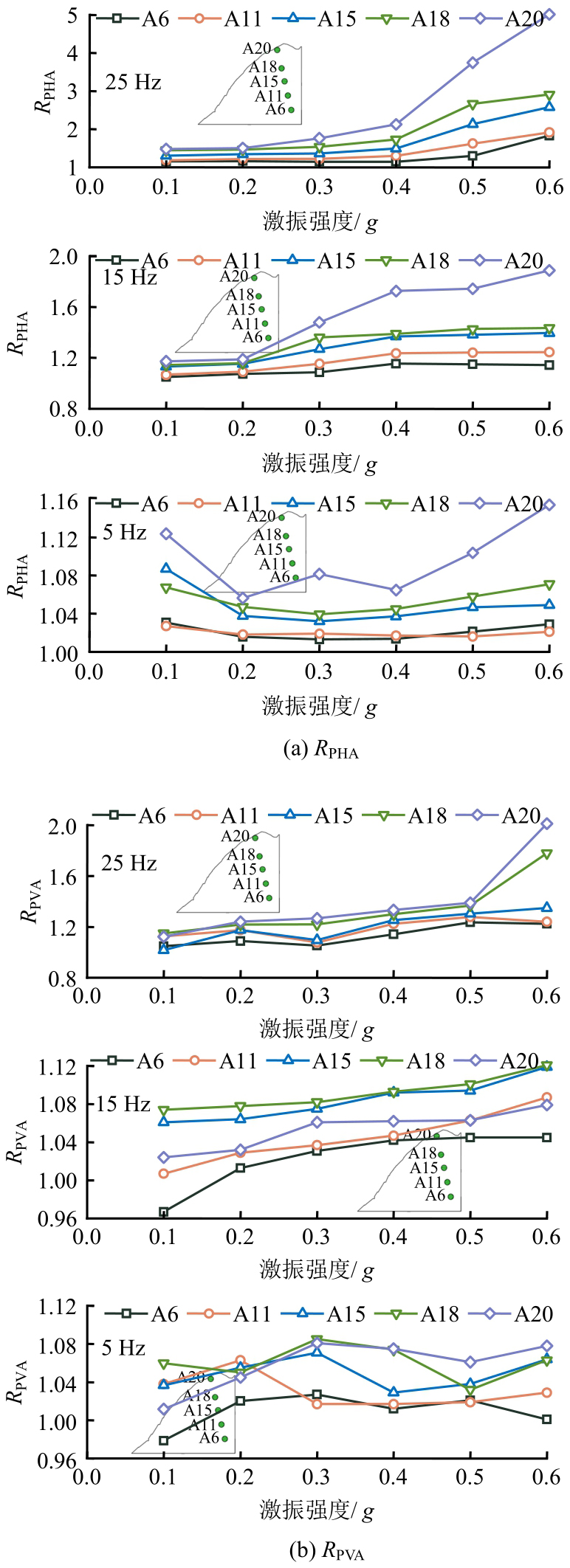

图8是J1监测线上各监测点在不同频率、0.1～0.6g幅值时R_PHA和R_PVA的变化趋势。

总体上看，水平向动力响应比竖直向动力响应更加明显和强烈。在低频率（5 Hz）的加载工况下，水平向和竖直向的动力响应随振幅的增加所产生的变化不大，边坡模型的动力响应对加载幅值的变化不敏感，R_PHA为非线性增大，R_PVA整体表现为基本不变化或略微减小。而在高频率（15、25 Hz）的加载工况下，水平向和竖直向的动力响应随振幅的增加所产生的变化较大，频率越高，边坡模型动力响应随幅值的增加而发生明显的增强。观察到A20号检测点在0.5g、0.6g的振幅激振下，R_PHA快速增大，根据监测点布置图可知该点为模型最高点，且位于坡表，表现出了明显的放大效应。同时发现边坡模型中上部监测点的加速度放大系数普遍比中下部的加速度放大系数要大，频率越高，该种差异越大，这也证明了边坡模型动力响应特征存在高程放大效应。

特别地，在5 Hz频率、0.1g幅值和0.2g幅值加载工况下，边坡模型中低程监测点R_PHA数值大于0.3g幅值及以后不同幅值加载工况下的各个监测点的R_PHA数值。这是由于在幅值较低的正弦波激励下，地震波以较低的衰减率传播，而边坡模型底层的物理和力学特性较为均匀，波在传播路径中的能量损失较小，从而增加了底层的加速度放大系数。当振动频率、幅值增高后，边坡模型趋于一体化，动力响应特征趋于规律化。

3.2　频率的影响

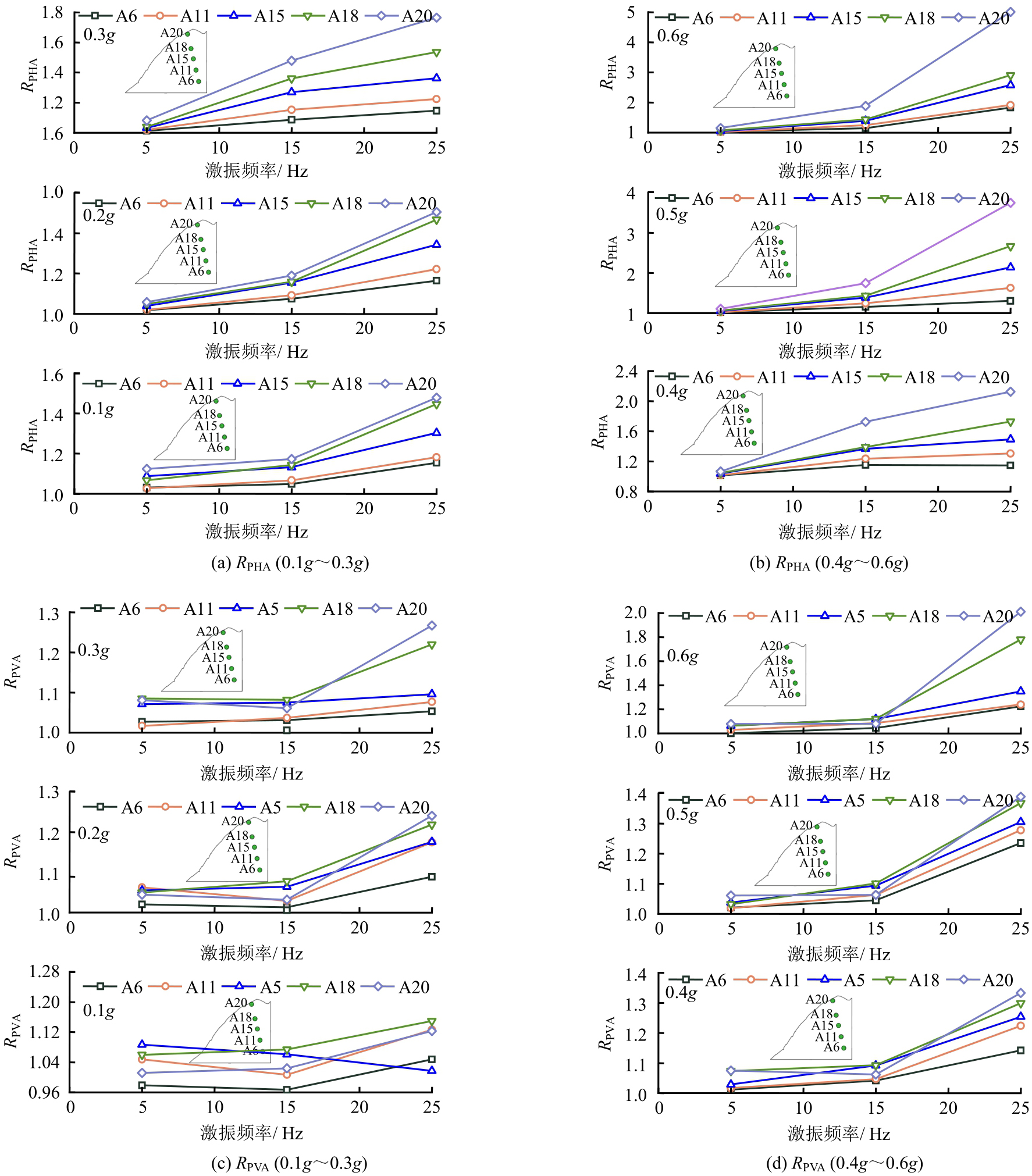

图9是J1监测线上各监测点在不同幅值、5、15、25 Hz时R_PHA和R_PVA的变化趋势。

从图中可以发现，在正弦波作用下，随着加载频率从5～15～25 Hz升高，边坡模型各个监测点的R_PHA和R_PVA发生非线性增加，在振幅相同的情况下，随着频率的增加，各点的加速度放大系数增大，并且频率越高，加速度放大系数增长速率越高。在25 Hz时同一幅值各监测点的R_PHA和R_PVA达到最大值。

在加载水平向正弦波时，A20、A18的动力响应始终最大，主要是因为它们位于模型边坡最高点，高程放大效应明显。加载高频高幅值水平向正弦波时，A20的R_PHA可以达到其他检测点R_PHA的近2倍；而加载Z向正弦波时同样也是A20的动力响应一般最大，同样表现为高程放大效应，加载高频率高幅值竖直向正弦波时A20监测点R_PVA数值较其他监测点区别不明显。

除了最高坡表点A20的监测数据，同一频率不同幅值加载工况下，各监测点的R_PHA差异并不大。以动力响应特征最强的A20监测点为例，在5 Hz频率下，从0.1g幅值至0.6g幅值，R_PHA变幅保持在0.03～0.18之间。而频率的增加使得在同一幅值加载工况下各监测点R_PHA发生明显变化，同样以A20为例，在0.3g幅值下，从5～25 Hz，R_PHA变幅最大达到0.411。结合上文对振幅的影响分析，我们可知频率对该边坡模型的影响程度大于幅值的影响。

4　模型边坡加速度响应特征

收起

在一般情况下，正弦波比天然波或人工合成波对边坡模型造成的动力响应效果更强。故本次试验先激人工合成波，再激正弦波。

4.1　拟合地震动动力响应分析

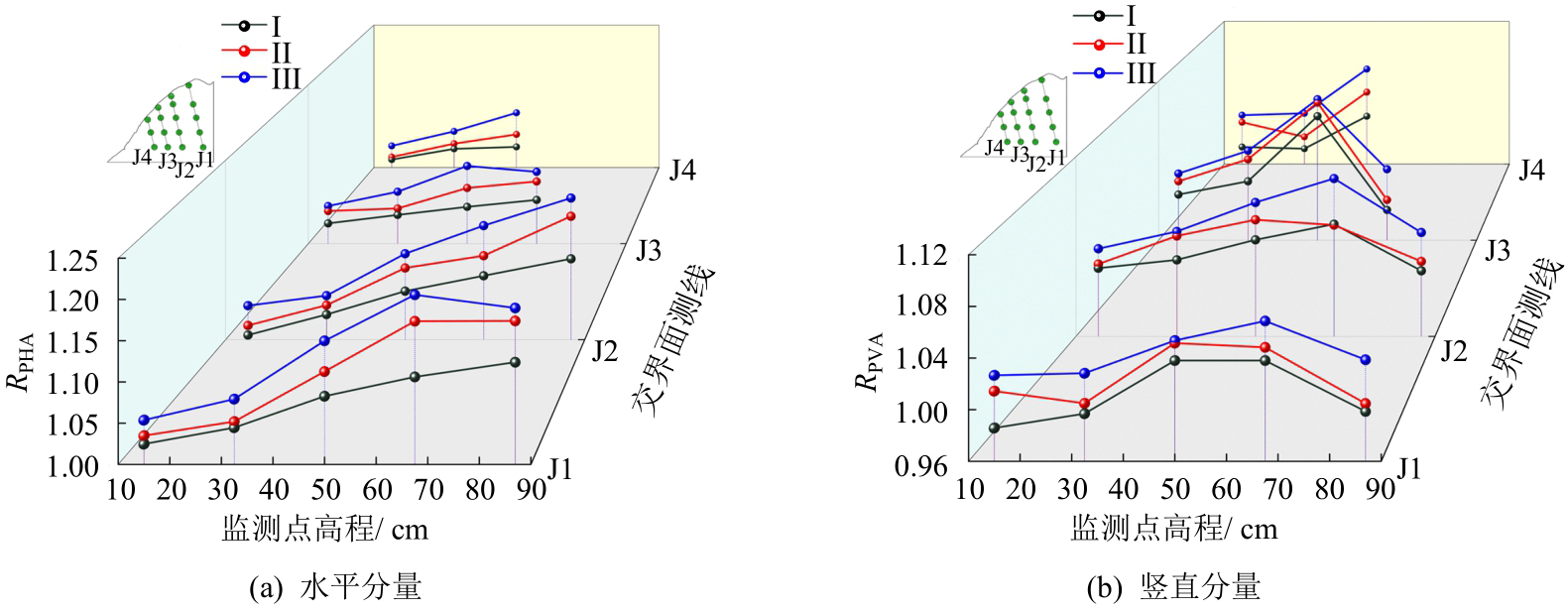

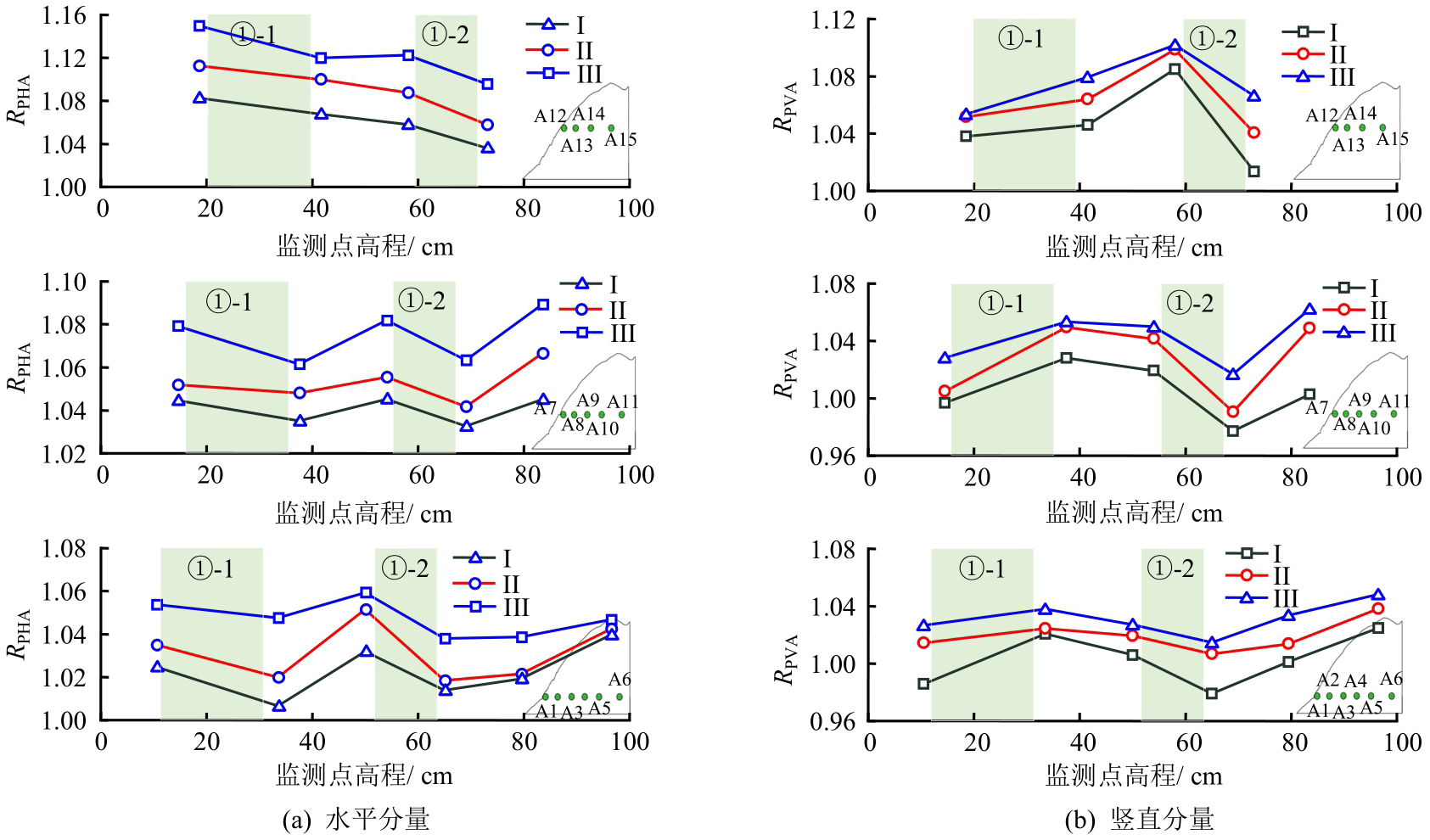

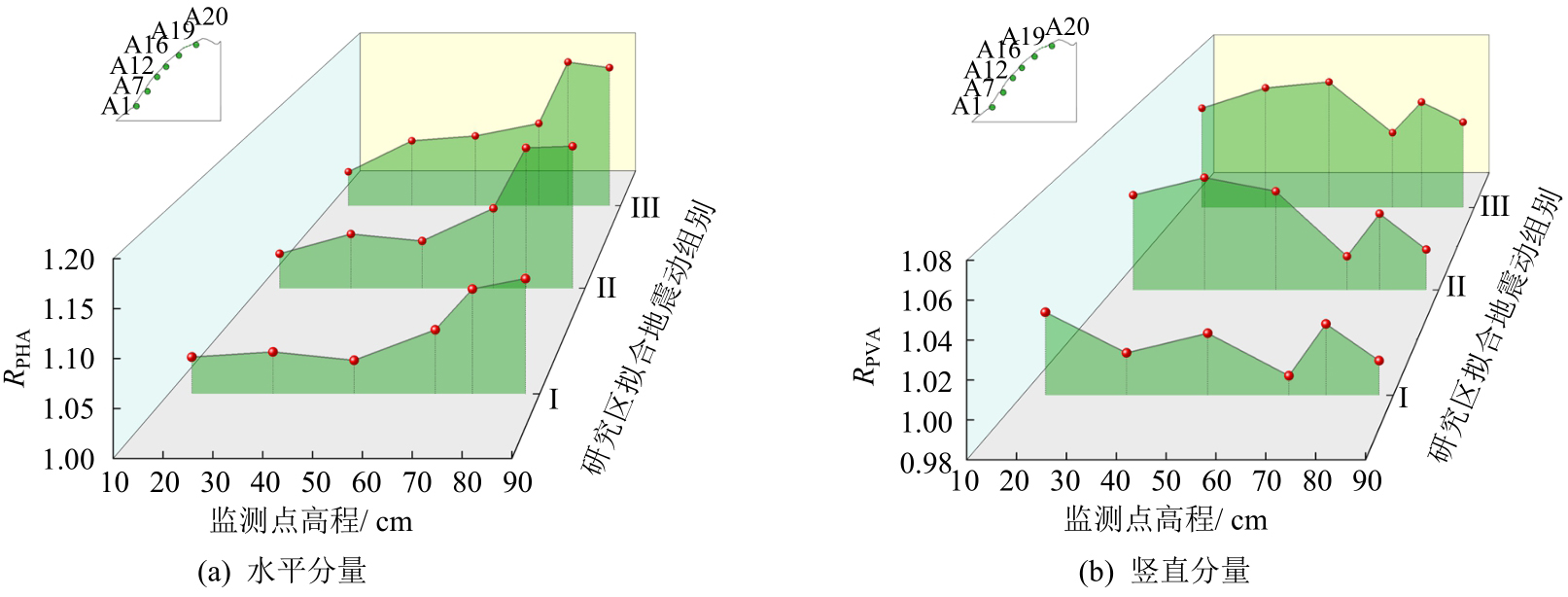

图10～12为加载3组人工拟合地震动作用下模型边坡的加速度放大系数变化特征图。

在人工拟合地震动加载工况下，第III组地震动的动力响应最强。边坡模型存在明显的高程放大效应和趋表效应，高程的增加和向坡表的靠近均会使动力响应越强。在水平向地震动作用下，边坡坡表加速度放大系数最大值在边坡模型最高点处。在竖直向地震动作用下，边坡坡表最高加速度放大系数并不是在最高点，而是在最高点下方①-2韧性剪切带边界坡表处。不论是水平向地震动或竖直向地震动，边坡高程的动力响应程度远高于边坡模型低程。在水平向地震作用下，不同厚度的韧性剪切带均表现出吸能效应，但差别不明显。在竖直向地震作用下，较厚的韧性剪切带表现出吸能效应，但靠近坡表、较薄的韧性剪切对地震波有促进作用。

在考虑地震作用下边坡稳定性时，应以第III组地震动的加载结果作为参考进行相应工程设计。从地震动力响应方面来说，韧性剪切带的存在对边坡稳定性起到一定的提高作用，但仍需关注竖直地震作用下边坡低程坡表的动力稳定性问题。

4.2　正弦波地震动动力响应分析

在前文中研究了振幅和频率对动力响应的影响，因此对加速度响应基本规律进行研究时，选取15 Hz频率、0.1～0.6g振幅的正弦波监测数据作为研究依据。

4.2.1　水平向加速度响应特征分析

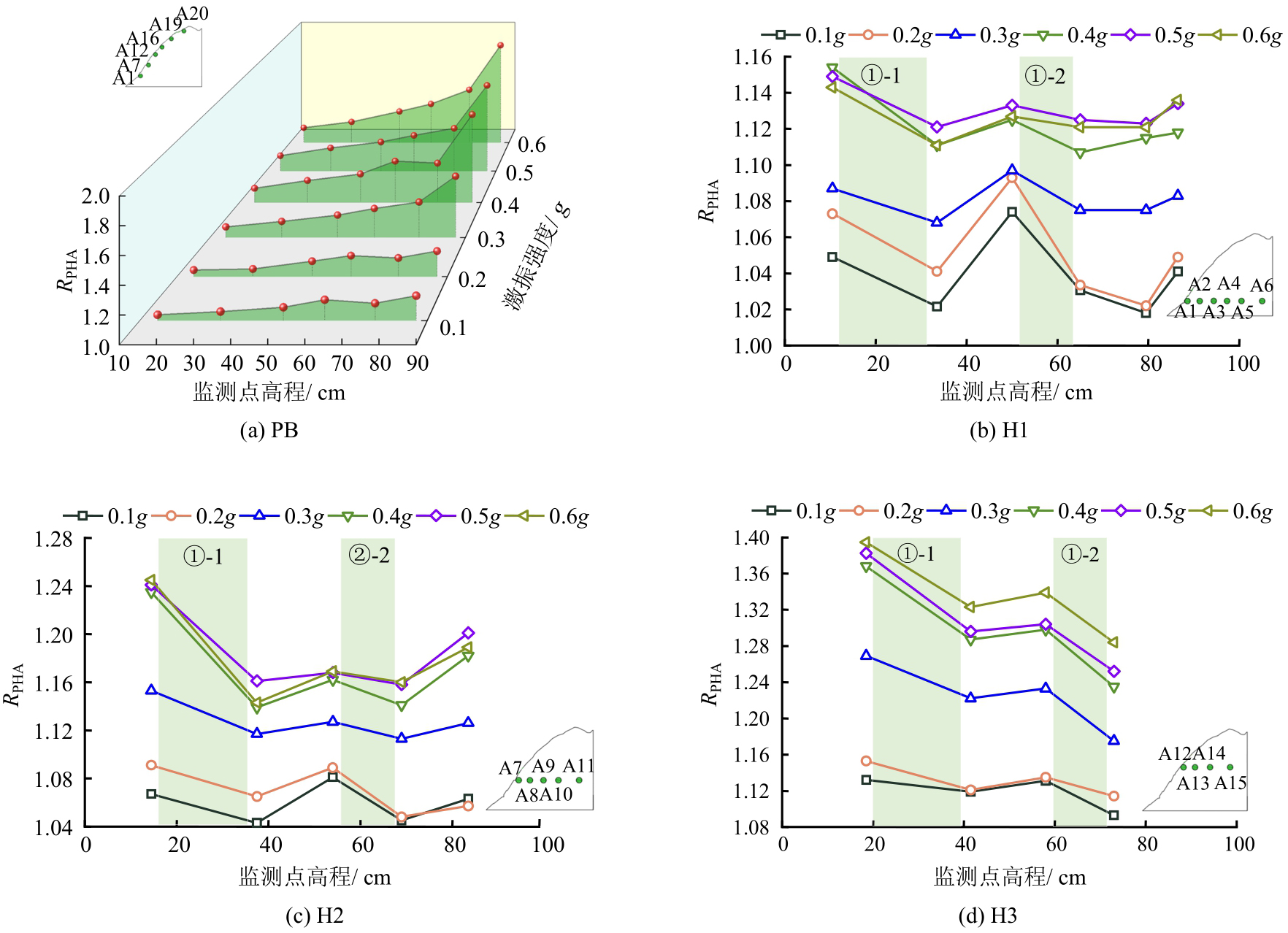

为了全面地反映边坡地震动响应规律，选取8个典型的监测剖面（交界面监测线J1、J2、J3、J4，水平面监测线H1、H2、H3和坡表监测线PB）深入地研究边坡动力响应。图13分别给出了坡表及H1、H2、H3这3个水平剖面上R_PHA放大系数的变化特征。

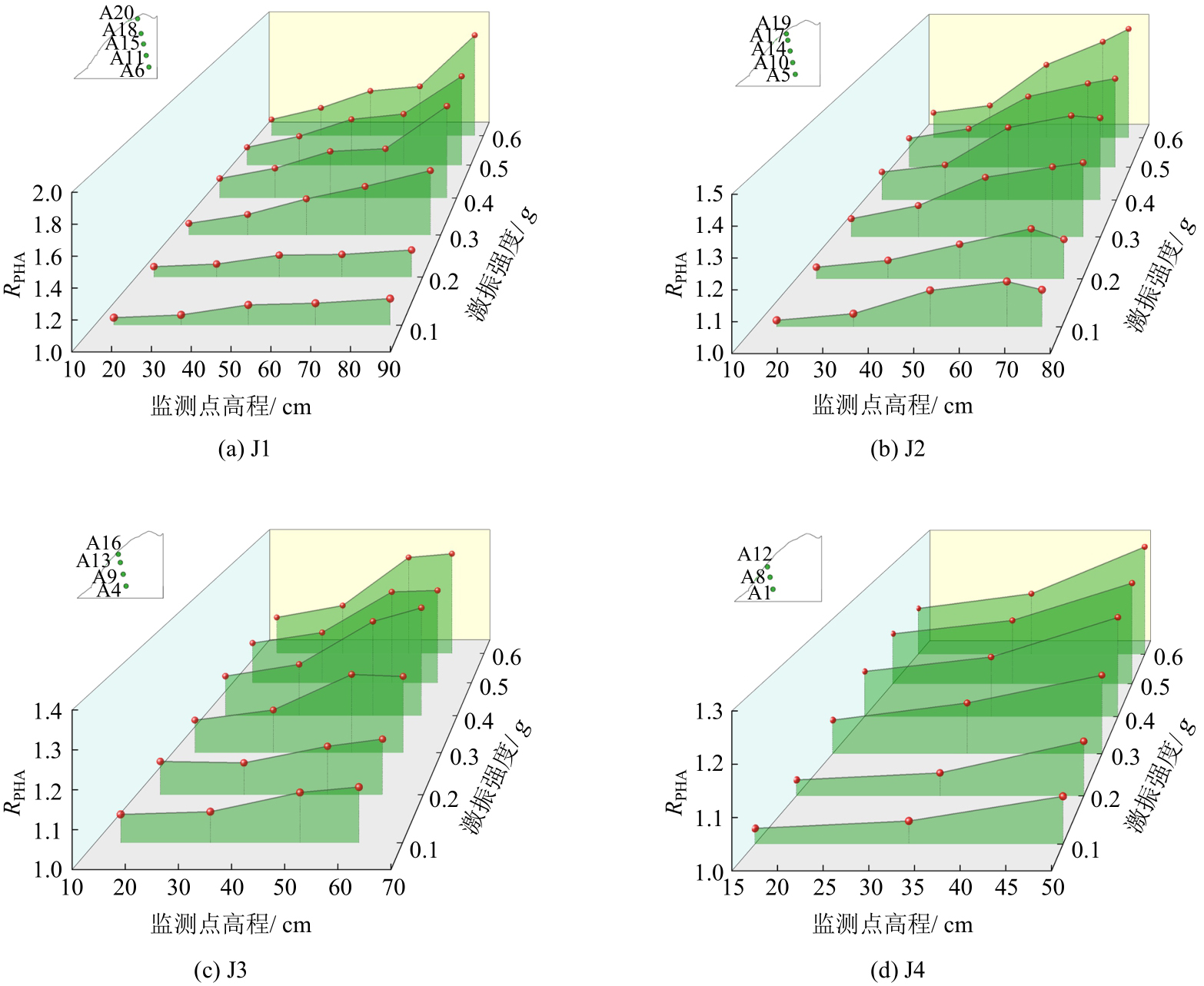

图14为不同监测线交界面上R_PHA加速度放大系数的变化特征。

从总体上看，不同幅值加载工况下各水平面、交界面的变化规律一致。频率相同时，不同幅值加载工况反应的R_PHA数值出现明显的分区现象，0.1～0.2g幅值为低响应区，0.4～0.6g幅值为高响应区，0.3g幅值为中等响应区。

在坡表处，随着高程的增加，各监测点的RPHA总体呈增长趋势，表现出明显的高程放大效应。

分析图15，我们可知在地震波由坡内向坡外方向加载时（顺坡向加载），R_PHA通过韧性剪切带层后减小，边坡模型R_PHA的变化趋势为：减小（通过韧性剪切带①-2）→增加→减小（通过韧性剪切带①-1）→增加（到达坡表）。其整体变化趋势呈“w”型。此类现象说明韧性剪切带对地震波有削弱作用，即吸能效应。抛去韧性剪切带的影响，自坡内向坡外方向上，A5至A4监测点，A3至A1监测点的R_PHA不断增大，这表明在水平方向上，越靠近坡表，其R_PHA越大，上述现象说明边坡模型表现出明显的趋表效应。特别地，除靠近坡表A12监测点数据以外，H3的其他监测点所反应的规律同H1、H2监测线反应的规律相同，造成这种情况的原因是A12监测点为H3监测线上通过①-1韧性剪切带层后即到达坡表的监测点，韧性剪切带的吸能效应的影响未能有水平方向的空间进行“消除”，导致该类情况发生。

为探明哪些因素对吸能作用产生影响，将通过韧性剪切带前后监测点的R_PHA变幅值（15 Hz工况）制成表，如表5所示。

对于较厚的①-2韧性剪切带，随着幅值的增加，在H2和H3监测线上R_PHA变幅总体保持增加的趋势，而H1监测线上R_PHA变幅趋势不明显。对于较薄的①-1韧性剪切带，低幅值工况下，随着监测高程的增加，R_PHA变幅值变化无明显规律，但在0.3g幅值及以上加载工况时，R_PHA变幅随着高程的增加而增大，变幅变化明显。整体上看，较厚韧性剪切带的吸能作用随着加载工况幅值和高程的增加而增强。较薄韧性剪切带的吸能作用随着高程的增加同样增强，但吸能效应对幅值变化不敏感。

4.2.2　竖直向加速度响应特征分析

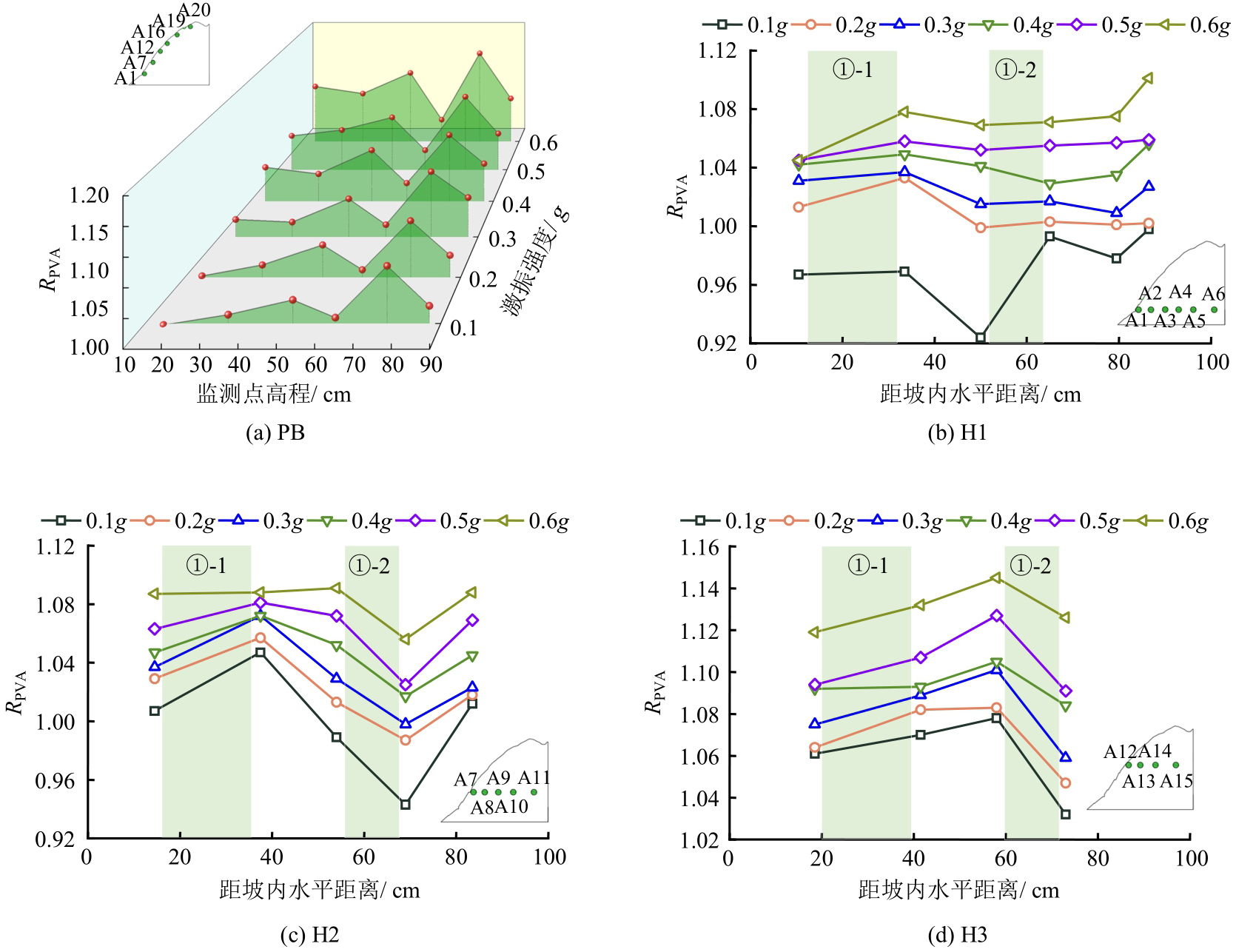

有关研究表明在高震区并非只有水平向的地震波有较大影响，竖直向地震波同样会造成一定程度的影响，对竖直向加速度响应基本规律进行研究。图15分别给出了坡表及H1、H2、H3 3个水平剖面上放大系数R_PVA的变化特征。

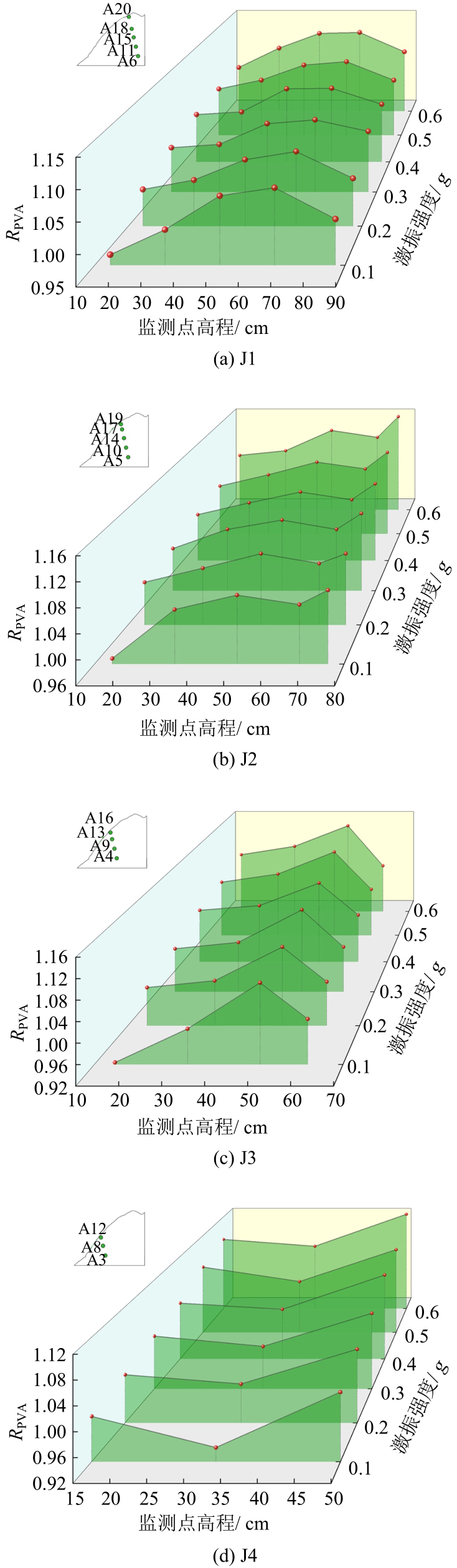

图16为不同监测线交界面上R_PVA加速度放大系数的变化特征。

从图16（a）观察到，在边坡模型低程处，随着高程的增加，坡表各监测点的R_PVA增加幅度较小。在经过①-1韧性剪切带层面后，R_PVA下降，在0.6g幅值加载工况下降低幅度最大，之后随着高程增加，监测点R_PVA增大，在经过①-2韧性剪切带层面后再次降低，在0.6g加载工况下，坡表A19的R_PVA达到最大。

在水平方向的监测线上，越向坡表靠近，各个监测点的R_PVA总体上有增加的趋势，同样表现出趋表效应。

沿韧性剪切带层面上，随着高程的增加，边坡模型内部各监测点的R_PVA总体上呈增加的趋势，表现为高程放大效应。各交界面监测线监测点由微新岩层进入强卸荷岩层后，各层面的R_PVA降低。

自坡内向坡外水平方向上，R_PVA的变化趋势总势总体为：增加（经过①-2韧性剪切带层）→减小（经过①-1韧性剪切带层）→增大（接近坡表）。由于竖直向地震波加载是由模型底部加载，在次试验中，韧性剪切带层右侧（距离坡脚越远处）的监测点受到的地震波将穿过韧性剪切带层。在此概念基础上，我们发现在H2、H3号水平检测线上，①-1韧性剪切带层靠坡内侧监测点的R_PVA大于靠坡外侧监测点的R_PVA，即韧性剪切带层对地震波有放大趋势，在低程水平监测线上该现象不明显。同样的，分析得出①-2韧性剪切带对地震波有吸能作用。综上所述，在加载竖直向地震波时，较薄的“弱岩层”（①-1韧性剪切带层）对地震波有放大作用，较厚的“弱岩层”（①-2韧性剪切带层）对地震波有削弱作用。该种现象可能是由于该边坡模型内存在陡倾坡内韧性剪切带层，复杂的地质结构使得地震波在传播时发生折射和反射，最终导致该类情况发生。

5　结论

收起

本文研究了地震作用下含双层韧性剪切带边坡动力响应规律，得到以下主要成果和结论。

（1）随着频率、幅值的增加，边坡模型动力响应越强。水平向和竖直向的动力响应在低频率工况下随幅值的增加变化不明显，在高频率工况下随幅值的增加变化幅度大。频率对该边坡的动力响应影响程度大于幅值的影响。

（2）在水平和竖直地震作用下，沿韧性剪切带层面向坡顶，边坡模型内各监测点R_PHA、R_PVA呈现增长趋势。沿水平面向坡表方向上，边坡模型内各监测点R_PHA和R_PVA发生非线性增长趋势。含韧性剪切高陡岩质边坡的趋表效应和高程放大效应明显。

（3）在水平地震荷载作用下，韧性剪切带表现为对地震波有吸能效应；而在竖直向地震荷载作用下，较厚韧性剪切带对地震波有削弱作用，而较薄韧性剪切带对地震波起放大作用。
