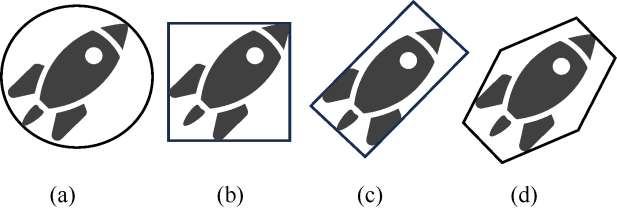

随着三维计算机图形学的快速发展，三维场景的高效渲染越来越重要。在三维场景渲染中，包围盒是一种常用的加速结构，广泛应用于光线追踪和碰撞检测等任务，通过构建简单的几何形状来包围物体，简化计算并提高效率^[1-2]。目前主流的包围盒结构包括轴对齐包围盒(Axis Aligned Bounding Box, AABB)、有向包围盒(Oriented Bounding Box, OBB)、球形包围盒(Bounding Sphere, Sphere)以及k-离散有向包围盒(k-Discrete Oriented Polytopes, k-DOP)等，如图1所示。最基础的包围盒结构为AABB，由于其边界与坐标轴对齐，结构相对简单，适合于静态场景和规则几何体^[3]。OBB结构^[4]允许包围盒根据物体的形状和方向自由旋转，能够更紧密地包围复杂物体，显著提高拟合精度。Sphere结构^[5]采用球体来包围物体，具有极高的计算效率和旋转不变性，在动态场景下无需频繁更新，但对于细长或不规则物体的包围效果较差，空间利用率较低。k-DOP结构^[6]选取k个固定方向的平面来构建包围体，相较于AABB具有更高的拟合精度，同时避免了OBB复杂的旋转计算，随着方向数量k的增加，拟合效果进一步提升。

针对单一包围盒在复杂场景下的局限性，研究者提出了混合包围盒结构，以结合简单包围盒的快速构建能力与复杂包围盒的高效剔除特性，从而提升碰撞检测与光线追踪渲染的效率^[7-8]。其中，Sphere-AABB-OBB混合层次包围盒结构通过外层 Sphere和AABB进行快速排除，并在此基础上利用内层OBB进行精确相交检测，以优化计算开销并提高检测准确性^[9]。但在处理高度不均匀的几何结构时，可能导致层次划分不均，进而影响剔除效率，此外，AABB在面对斜向或细长物体时，受到表面积启发成本的影响较大，SABINO等 ^[10]提出ODOPs(Orthogonal Discrete Oriented Polytopes)结构通过动态优化OBB方向选择策略，有效减少冗余空间，提高包围盒的空间利用率。

尽管上述包围盒结构在光线追踪渲染与碰撞检测中显著提升了计算效率，但在复杂几何场景下，其空间利用率较低，导致资源浪费并限制整体性能优化。为克服这一问题，研究者引入神经网络方法，以提高包围盒拟合的精度和适应性。BEHERA和MISHRA^[11]提出一种基于神经方向距离场的物体表示方法，并结合包围盒优化策略，提升光线追踪任务中的求交精度，以致计算复杂度较高，面临较大的存储和计算负担。为了提高计算效率，N-BVH(Neural Bounding Volume Hierarchy)多分辨率哈希网格神经模型对三维模型表面进行高效编码，并快速判断光线与三维模型表面的相交情况，同时获取交点处的各种属性^[12]。但难以有效满足包围盒的保守性约束，即所构建的包围盒必须完全包含目标物体的几何结构，从而确保任何可能与物体相交的点和光线等都不会被错误剔除^[13]。在快速预览渲染或早期剔除阶段，研究者更关注计算速度和光线求交效率，而不是每条光线的精确交点。因此，允许包围盒不完全包围物体的几何边界。

对于要求图像质量的终渲染阶段，严格遵守保守性约束仍然不可或缺。在高精度的阴影计算、全局光照计算和可见性分析等模块中，严格的保守性约束尤为重要，如果包围盒未能完整覆盖物体，易导致渲染错误，影响最终效果的真实性。因此，如何在保证保守性的前提下，提高拟合精度和查询效率，仍是包围盒构建中亟待解决的核心问题。在几何处理领域，包围笼的生成方法提供了保守的边界控制机制，使外部控制点可驱动目标模型的整体状态变化^[14]。XU和HARADA^[15]提出的DRFC (Deforming Radiance Fields with Cages)包围笼方法将该结构引入隐式神经辐射场，通过控制笼点变形联动内部场景几何与颜色，拓展了笼形结构在神经建模中的适用性。神经包围笼方法^[16]进一步通过隐式表示增强变形表达力，在保持整体结构的同时保留高频细节，克服了传统笼子大变形下细节丢失和表面失真的问题，与本文的神经包围盒在思想上具有一致性。此外，在光线追踪与渲染领域，LIU等^[17]利用不对称损失函数引导网络学习保守性约束，通过对假阴性赋予更高的惩罚权重，有效降低假阴率，从而提高边界拟合的完整性。为了实现严格保守性，LUDWIG和CAMPEN^[18]进一步提出在神经网络拟合过程中引入自适应仿射算法，动态调整网络参数，提高模型对复杂边界的适应能力。现有的方法模型结构大多仅依赖多层感知机(MultiLayer Perceptron, MLP)进行保守包围盒的拟合，但在处理高维复杂几何体时，模型的拟合精度与计算效率仍有较大提升空间，难以在严格控制假阴率的同时有效优化假阳率。因此，如何在保证假阴率为零的前提下，进一步优化假阳率并提升计算效率，仍是神经包围盒构建中的关键挑战。

为了更精准地拟合三维模型的边界，本文提出一种隐式几何编码器与Lipschitz约束相结合的神经包围盒方法。利用隐式特征提取网络对输入数据进行全局特征提取，位置编码器将输入的三维坐标映射至高维空间，增强对复杂几何结构的表征能力。随后，引入Lipschitz线性约束层，通过控制梯度变化提高模型的稳定。最后，经过解码过程，将隐式特征转换为空间占据概率，从而实现对三维模型边界的高效拟合。本文的主要贡献如下：

1) 为了解决传统包围盒方法在复杂几何形状拟合中的低精度和局部细节缺失问题，提出了结合隐式几何编码的神经包围盒结构，通过隐式特征提取全局几何特征，Fourier位置编码增强网络对复杂几何结构的表达能力，并利用Tinycudann (Tcnn)加速网络提取局部细节，提高模型对细微边界的拟合精度，从而实现更紧密和高效的包围盒构建。

2) 针对神经隐式表示方法在边界拟合过程中梯度不稳定、泛化能力不足和过拟合的问题，引入可训练的Lipschitz约束线性层，通过施加连续性约束提高数值稳定性。同时，结合Lipschitz正则化损失控制模型的Lipschitz常数，避免梯度爆炸或梯度消失，并采用动态加权的交叉熵损失函数适应不同类别样本的不均衡性，从而在降低假阳率的同时，提升模型的泛化能力并抑制过拟合现象。

1 方法

收起

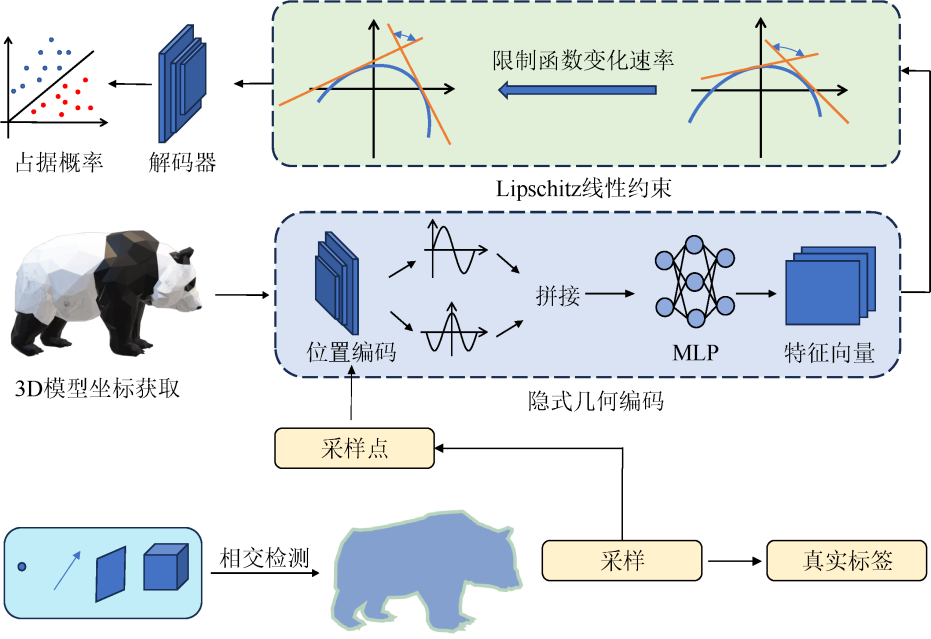

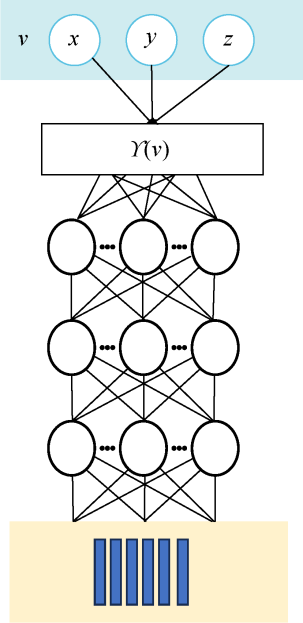

本文提出基于隐式几何编码(ImplicitNet)和Lipschitz约束的包围盒结构，使用神经网络来学习紧密和保守的三维模型边界，网络框架如图2所示。架构由隐式几何编码、Lipschitz线性约束和解码器构成。首先，根据对应的查询方式随机生成多个采样点，并对其坐标进行Fourier位置编码，实现高维映射，通过3层MLP实现隐式特征提取；然后，将提取的特征经过多层Lipschitz约束线性变换，并通过可训练的Lipschitz常数动态控制每层的Lipschitz连续性，模型的Lipschitz常数通过额外的正则化项进行优化^[19]，抑制梯度爆炸并提高数值稳定性；最终，经过解码器将特征映射至标量场表示得到空间点的占据概率。占据概率与采样点的真实标签作比较，依据高于设定阈值的点集构建包围盒。

1.1 隐式几何编码器与解码器

MLP的输入通常为低维特征，仅包含原始三维坐标，其表达能力有限，需要大量参数和长时间训练才能学习复杂形状，并且在训练过程中优先学习低频信息，而对高频细节的学习能力较弱。这导致模型难以有效表示复杂几何结构，尤其是在边界区域，最终表现为边界模糊化，无法精确拟合物体的真实轮廓。因此，本文提出隐式几何编码器，并引入Fourier位置编码，来克服MLP在低维坐标输入下难以捕捉高频信息的局限。该方法能够使神经网络更有效地学习高频函数的细节^[20]，提升模型的表达能力。随后再经过MLP进一步学习隐式几何信息^[21]。隐式几何编码结构如图3所示。

首先将输入的三维坐标信息映射到一个高维的潜在特征空间，提取和表达三维几何结构，给定三维空间中的输入点$v\text{=}(x,y,z)$，对其施加Fourier编码$\Upsilon (v)$，并将其转换为高维特征表示，即

(1)$\Upsilon (v)=[v,{\{\mathrm{sin}({2}^{{}^{i}}\text{π}x)\}}_{i=0}^{N},{\{\mathrm{cos}({2}^{{}^{i}}\text{π}x)\}}_{i=0}^{N}]$

位置编码作为特征映射，将输入的三维坐标映射到高维空间，但其本质上仅是固定的变换，并不具备特征学习能力。为了进一步提取和组织有效的几何信息，高维特征经过一个全连接MLP，通过非线性变换对输入特征进行学习和优化^[22]。具体而言，该MLP由3层全连接神经网络组成，每层包含64个神经元，并采用ReLU作为激活函数，从而增强模型的非线性表达能力。最终，编码器输出一个64维的潜在几何特征向量，该向量编码了输入点的空间占据信息、局部几何属性及隐式结构信息，即

(2)$F={f}_{\theta }(\Upsilon (v))\in {ℝ}^{64}$

式中：${f}_{\theta }$为由可训练参数$\theta $表示的神经网络映射函数。

在解码阶段，采用轻量级MLP从编码特征中提取空间占据信息。具体而言，解码器将编码特征作为输入，并映射到一个标量输出，其为该点的占据概率。出于时间成本的考量，本文采用一个2层全连接MLP，每层包含32个神经元，并在最后施加Sigmoid激活函数，得到空间占据信息。编码器与解码器的MLP均基于Tcnn高效训练。

1.2 Lipschitz约束线性层

由于普通线性层的参数不受约束，模型可能出现剧烈的梯度波动，从而导致过拟合或边界震荡，尤其在三维模型的神经表示学习中，边界区域的决策往往缺乏稳定性，导致假阳率和假阴率较高，影响包围盒的精度。此外，传统神经网络在处理不同尺度的三维数据时，易受到输入数据尺度变化的影响，从而降低泛化能力。Lipschitz约束结构如图4所示。

Lipschitz线性约束方法能够较好地解决上述问题，通过对权重范数施加约束，使得网络Lipschitz常数保持在合理范围内，从而限制参数的变化幅度，提高梯度更新的稳定性^[23-24]。然而，在三维模型的神经表示学习中，计算时间和效率是一个至关重要的因素，传统的Lipschitz约束网络往往通过硬约束方式来控制网络的Lipschitz常数，这种方法虽然有效，但往往伴随着较高的计算成本。考虑到时间成本，本文采用高效的Lipschitz线性约束模块，不同于传统的Lipschitz约束网络，本文模型能够在训练过程中动态学习Lipschitz常数，从而在保证计算效率的同时提升几何表示能力。每层的Lipschitz常数设为可训练参数，并在训练过程中自动调整，以适应不同的数据和任务。

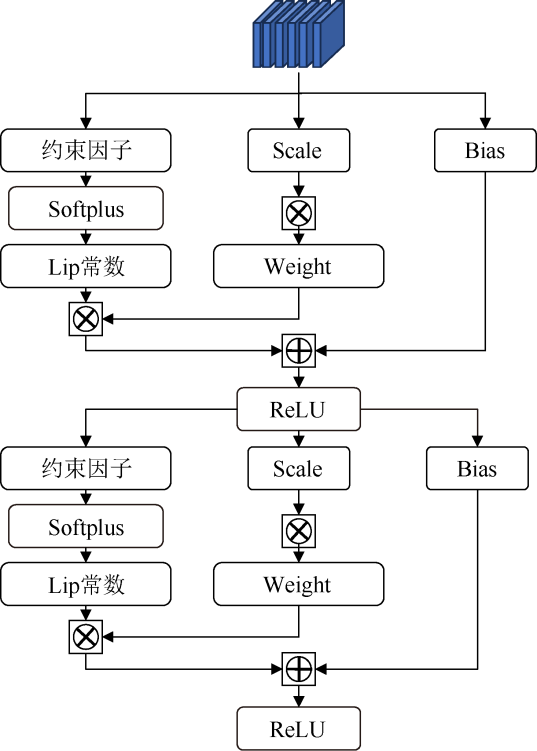

具体来说，Lipschitz模块旨在限制函数的输出变化率不超过某个常数，从而保证模型对输入扰动的鲁棒性和稳定性。通过结合动态权重缩放与可学习的Lipschitz常数，在保证特征表达能力的同时约束函数变化的全局上界。对于函数$f:{ℝ}^{n}\to {ℝ}^{m}$，存在任意的${x}_{1}$和${x}_{2}$，其Lipschitz常数$\text{L}$为以下函数的最小值

(3)$\parallel f({x}_{1})-f({x}_{2})\parallel \le \text{L}\parallel {x}_{1}-{x}_{2}\parallel $

在范数${L}_{\infty }$下，全连接层$f(x)$的常数的上界为矩阵W的最大行绝对和，计算权重矩阵的每行绝对值和，并取最大值作为初始Lipschitz约束c，得到Lipschitz常数。再通过Softplus函数将Lipschitz常数转换为正值，即

(4)$c=\underset{i}{\mathrm{max}}{‖{W}_{i}‖}_{1}=\underset{i}{\mathrm{max}}{\displaystyle \sum _{j=1}^{n}\left|{W}_{ij}\right|}$

(5)$lipc=\text{Softplus}(c)=\mathrm{ln}(1+{e}^{c})$

通过反向传播，网络会根据损失函数对Lipschitz常数lipc的影响进行优化，在每次梯度更新时，lipc的值通过更新参数c进行调整，限制权重矩阵的变化范围。Softplus变换的引入避免硬约束带来的数值不稳定性，同时允许网络动态调整 Lipschitz 约束的强度。然后对权重矩阵的每一行计算其绝对和，设第i行的绝对和为s_i，为确保该行的权重不超过Lipschitz上界，计算其缩放因子得到

(6)${s}_{i}={\displaystyle \sum _{1}^{i}\left|{W}_{ij}\right|}$

(7)$scal{e}_{i}=\mathrm{min}(lipc\text{/}{s}_{i},1)$

在Lipschitz线性约束中，通过对每一行的权重按照特定因子进行缩放，得到用于线性映射的有效权重$\tilde{W}$，从而确保该层在${L}_{\infty }$范数下的Lipschitz常数为$\text{lipc}$。将Lipschitz线性约束层与ReLU激活函数顺序连接后，整体模块的Lipschitz常数保持不变。

1.3 损失函数

在多标签分类任务中，面对正负样本不平衡的情况，传统的二元交叉熵损失函数常常无法有效处理正负样本的不平衡，导致训练过程中模型对少数类别的预测能力较差。为了解决这一问题，本文提出一种结合动态加权的二元交叉熵损失函数和Lipschitz正则化项的方法，动态调节正负样本的权重，并引入Lipschitz连续性约束，进一步提高模型在复杂样本分布下的表现。

动态加权的二元交叉熵损失函数通过引入样本类别的不同权重，使得正负样本的损失对模型训练的影响不对称。模型在训练时，根据样本的类别调整损失的大小，在正负样本数量极为不平衡的情况下，增加少数类别的权重，以确保其对最终损失函数的贡献更大，从而缓解正负样本不平衡带来的影响。在加权的基础上，损失函数仍采用传统的二元交叉熵形式进行计算。对于每个样本，计算正类和负类的交叉熵损失，并根据类别权重进行加权，最终的动态加权的二元交叉熵损失为

(8)$\begin{array}{c}{L}_{\text{BCEwithWeight}}=-\frac{\text{1}}{N}{\displaystyle \sum _{i=1}^{N}({\omega }_{+}{y}_{i}}\mathrm{log}{\widehat{y}}_{i}+\\ {\omega }_{-}(1-{y}_{i})\mathrm{log}(1-{\widehat{y}}_{i}))\end{array}$

式中：2个类别权重参数${\omega }_{+}$和${\omega }_{-}$分别表示正样本和负样本的权重，正类权重${\omega }_{+}$固定为1，负类权重${\omega }_{-}$初始为1，初始控制参数d为0，每经历250 000次迭代进行一次调整，当第$k$次调整时，负类权重为

(9)${\omega }_{-}{}^{(k)}=\frac{\text{1}}{\text{20}k},k\ge 1$

随着训练进行，负类权重呈单调递减趋势，导致模型逐渐降低对负类样本的惩罚力度，该策略迫使模型在训练后期更加关注正类样本的学习，从而缓解类别分布不平衡带来的偏差。为了进一步提高模型的鲁棒性，并抑制模型参数的过度变化，引入了Lipschitz正则化项，其损失由所有Lipschitz约束层的Lipschitz常数乘积计算得到，如式(10)所示。最终，Lipschitz正则化项与动态加权的二元交叉熵损失函数结合，形成总损失函数为

(10)${L}_{\text{Lipschitz}}\text{=}{\displaystyle \prod _{\text{l=1}}^{L}\text{||}{W}_{\text{l}}|{|}_{\text{lipc}}}$

(11)${L}_{\text{total}}={L}_{\text{BCEwithWeight}}+\lambda *{L}_{\text{Lipschitz}}$

式中：L表示网络层数；$\text{||}{W}_{\text{l}}|{|}_{\text{lipc}}$为对应网络层的Lipschitz常数；$\lambda $表示Lipschitz约束的权重超参数。

2 实验分析

收起

2.1 数据集及评价指标

为验证基于Lipschitz约束的神经包围盒拟合结果的有效性，本文在ShapeNet数据集^[25]及斯坦福大学三维扫描存储库数据集进行实验，部分模型如图5所示。ShapeNet是一个大规模的三维形状数据集，包括ShapeNetCore和ShapeNetSem 2个子集。其中，ShapeNetCore包含约55 000个三维模型，涵盖55个常见类别。而ShapeNetSem包含超过270 000个三维模型，并提供了更丰富的语义标签，包括物体属性和材料信息等。斯坦福大学的三维扫描存储库的三维模型主要由激光扫描仪获取，涵盖了从简单物体到复杂雕像的多样化几何结构，为渲染算法的开发和验证提供了丰富的测试样本。存储库中共有9个模型，涵盖宗教雕像、动物、手稿和文化符号等类别。

三维模型均经过体素化处理作为输入，选取假阴率(False Negative Rate, FNR)、假阳率(False Positive Rate, FPR)和单条光线完成一次查询所用的时间(T_avg)作为主要评估指标。其中，假阴率指真实属于目标物体内部的空间区域中，被模型错误判断为外部区域的比例，即

(12)$FNR=\frac{FN}{TP+FN}$

式中：TP表示模型正确预测为占据的点数；FN表示真实占据但模型预测为非占据的点数。

假阳率表示预测为物体内部但实际为空区域所占的比例，反映模型拟合的紧致程度，假阳率越低，表明冗余空间越少，效率越高，即

(13)$FPR=\frac{FP}{TN+FP}$

式中：TN表示模型正确预测为非占据的点数；FP表示真实非占据但模型预测为占据的点数。

单条光线查询耗时用于评估空间查询任务的计算效率，指模拟一次完整光线与包围结构交互所需的平均时间，通过多次计算取均值，保证其统计稳定性，即

(14)${T}_{\text{avg}}\text{=}\frac{1}{1000}{\displaystyle \sum _{i=1}^{1000}{t}_{i}}$

式中：t_i表示光线查询的总耗时。

上述指标均通过比较预测结果与真实三维体素数据之间的差异获得。其中，预测输出采用固定阈值进行二值化判断，真实标签来源于标准体素模型，通过逐点查询得出每个空间位置的真实占据状态，两者的逐点差异被统计为假阴、假阳或正确预测，进而计算上述比例指标。

为了模拟实际渲染任务中光线与目标物体的交互行为，本文在评估阶段引入基于空间点的光线查询机制。光线随机生成，每条光线均在其路径上进行等间距采样500个点，形成一组具有方向性的空间点集，并批量输入模型，以计算单条光线的查询时间。为避免光线方向对评估结果产生偏差，本文采用统一采样范围与步长，保证每轮评估中光线数量与采样密度一致，并采用1 000条光线的平均结果作为单条光线查询时间，避免因少量光线的特殊性导致误差放大。

2.2 实验设置

硬件环境为：Intel(R) Xeon(R) Gold 6152 CPU+NVIDIA GeForce RTX 3090+30 GB RAM。

软件环境为：Ubuntu 20.04+CUDA 12.1+PyTorch 2.3.0+Python 3.9.20。

模型训练最大迭代次数为50 000 000轮，训练数据由50 000个区域组成，每个区域的采样点数设定为500。优化器采用Adam，学习率设为0.000 1，动态加权的二元交叉熵损失函数中Class Weight每250 000 次迭代进行一次更新，损失函数中Lipschitz正则化的权重为0.01。

2.3 对比实验

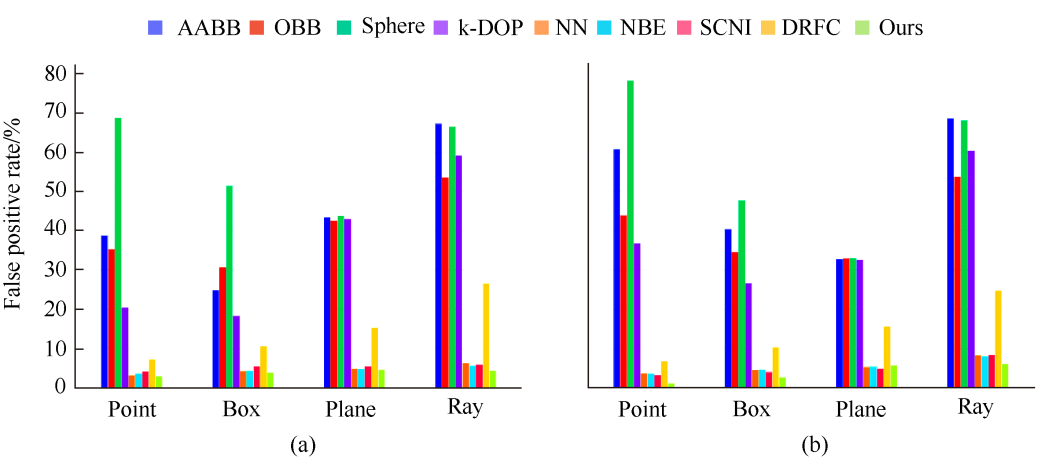

为了评估所提出的包围盒结构在拟合三维模型任务中的表现，本文使用ShapeNet数据集和斯坦福大学三维扫描存储库进行实验。对于ShapeNet数据集，使用全部55个常用类别，并在每类中随机选取3个几何复杂度差异显著的代表性模型进行测试。由于该数据集规模庞大，若在全部模型上运行将带来极高的计算成本，故采用此抽样策略，在保证几何多样性的同时控制计算成本。对于斯坦福大学三维扫描存储库，使用了其中全部9个三维模型。实验中与多个经典方法进行了点、盒、平面和光线查询，FNR严格为0，FPR取所有模型的平均值，结果见表1和图6。实验选取AABB，OBB，Sphere和k-DOP共4种经典包围盒结构，以及结合神经网络的优化包围盒的3种方法NN^[17]，NBE^[17]与SCNI^[18]，还有DRFC^[12]包围笼生成方法作为对比方法，并在Point，Box，Plane和Ray共4种不同的查询方法下评估模型性能。其中，NN方法基于MLP，优化网络参数来提高对复杂形状的适应能力；NBE在NN方法基础上加入早停机制；SCNI方法在网络训练拟合过程中运用自适应仿射技术。实验结果表明，在经典包围盒结构中，k-DOP结构相较于AABB，OBB和Sphere结构能够提供更紧致的包围盒，但存在较大的误差。在经过神经网络优化后，各包围盒方法FPR明显降低，且可整体保持在3%至10%的较低水平，表现出更强的精度一致性与拟合稳定性。与神经网络方法相比，本方法在4种查询方法上误差均有下降。其中，在点查询中，相较于经典包围盒算法误差最高降低74.2%，相较于神经网络方法最高降低2.7%；在盒查询中，相较于经典包围盒算法误差最高降低52.6%，相较于神经网络方法最高降低3.4%；在平面查询中，相较于经典包围盒算法误差最高降低60.6%，相较于神经网络方法最高降低3.7%；在光线查询中，相较于经典包围盒算法误差最高降低65%，相较于神经网络方法最高降低2.4%。

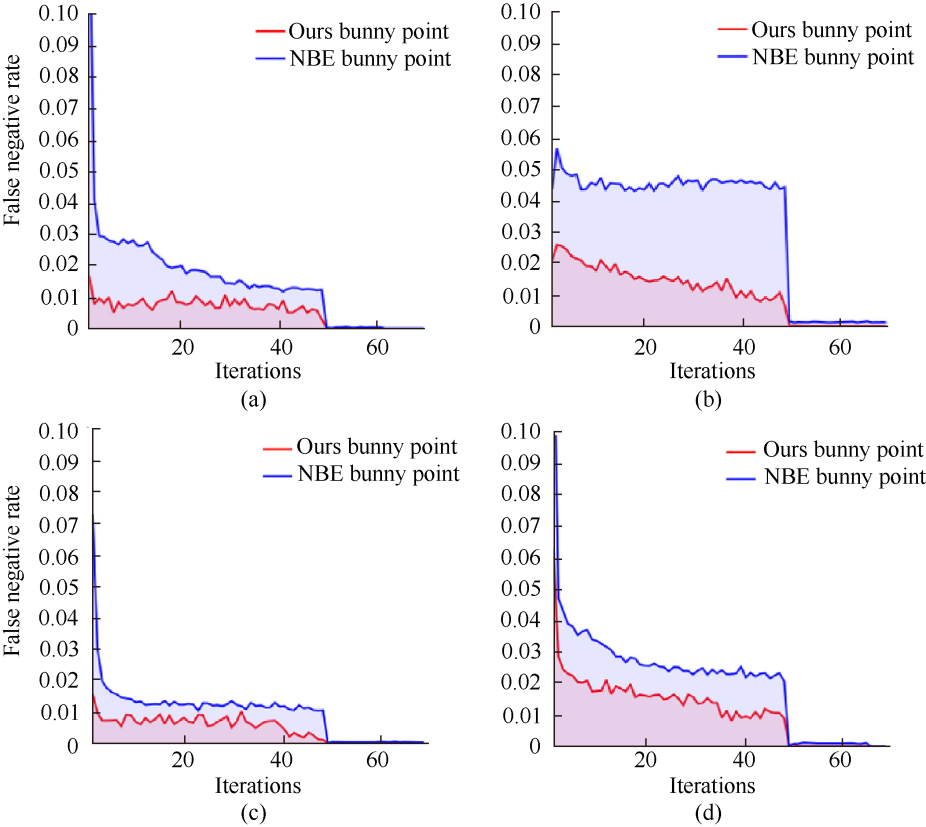

本文针对Bunny模型的4种查询方式(Point，Box，Plane，Ray)与基准方法NBE进行对比实验，记录不同迭代次数下的FNR变化情况。由于迭代次数过多，因此每50 000次迭代选取一次数据进行记录与绘制，如图7所示。在训练过程中，本文方法相较于基准模型展现出更优的收敛性，FN率始终保持在较低水平。当FNR逐步收敛至0时，基准模型仍存在显著的漏检现象，而本文方法在不同查询策略下均能稳定维持 FNR为0。说明本文方法能够有效地降低FNR，提高包围盒的适用性和精度。

单条光线查询的时间对比见表2。神经网络方法在查询时间上无法与经典包围盒方法匹敌，但是与目前主流的k-DOP包围盒的查询速度相当，并且神经网络方法在紧密性方面有着更大的优势。本文方法相较于其他基于神经网络拟合包围盒的优化方法，其计算开销得到了控制，相比于NN方法，本文方法的查询时间下降了25.56 ms，相比于基准NBE方法，时间下降了1.70 ms。实验表明，本文方法在时间与精度之间取得了良好的平衡，在高精度包围盒拟合任务中具备一定的应用价值。

2.4 实验可视化

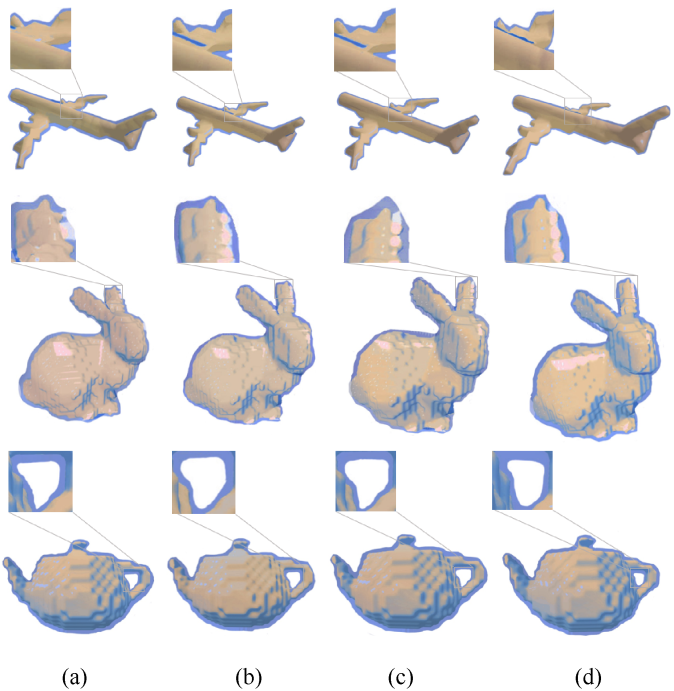

基于神经网络的包围盒方法SCNI，NNE，NN以及本文提出的包围盒方法可视化分析如图8所示。

其中，Airplane 模型结构规则、Bunny 模型细节丰富、Teapot模型曲面复杂且具有典型的中空结构，涵盖了不同类型的三维结构形态，具有代表性。SCNI，NNE和NN方法在对复杂结构建模时，均存在一定程度的冗余包围区域，尤其在细节边界或曲率较大的区域，拟合边界与真实模型之间仍存在可见偏差。本方法在多个三维模型上均表现出稳定的拟合效果，所生成的神经包围盒能够有效减少冗余空间，紧密包围原模型，同时使得FNR为0，并有效降低FPR。实验结果表明，本方法不仅适用于简单规则的物体，对于复杂形态物体同样具备良好的适应能力，在高精度包围盒拟合任务中展现了较高的应用价值。

2.5 消融实验

为了评估Lipschitz线性约束与隐式几何编码在神经包围盒中的作用，验证本文方法2个模块的有效性，针对Bunny模型的光线查询任务，研究隐式几何编码器和Lipschitz约束在降低FPR和光线查询时间上的作用。消融实验结果见表3。以Baseline方法作为对比，引入隐式几何编码器后，FPR降低了1.2%，时间减少了3.1 ms，说明隐式几何编码器在提高包围盒拟合精度的同时，能够优化计算效率。仅引入Lipschitz约束后，FPR降低了1.7%，计算时间下降了2.7 ms，说明Lipschitz约束有助于提高模型的收敛稳定性和泛化能力，使得包围盒拟合更加精确。

当隐式几何编码器和Lipschitz约束联合使用时，FPR相比baseline方法下降了3.1%，相比单独使用隐式几何编码器和Lipschitz方法也分别下降了1.5%和1.0%，表明两者的结合能够最大程度地减少错误包围，提高拟合精度。此外，本文方法相比Baseline方法计算效率提升了1.7 ms。

消融实验表明隐式几何编码结构和Lipschitz约束在优化包围盒拟合精度方面均有积极作用，两者的联合使用能够在降低FPR的同时，保持较优的计算效率，从而实现更高效且精确的神经包围盒拟合。

2.6 参数敏感性实验

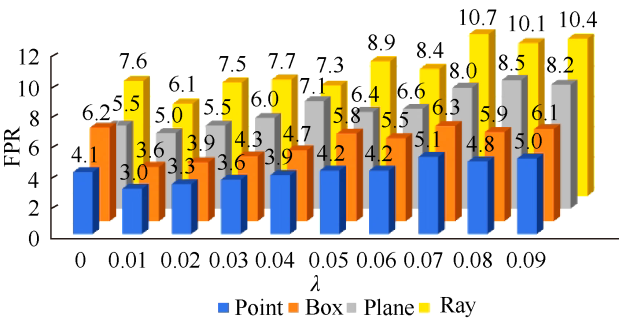

本文采用结合动态加权的二元交叉熵损失函数与 Lipschitz 正则化项的方法，引导模型学习更加区分性强、边界平滑的隐式几何特征。为了平衡2种损失项对训练目标的影响，引入超参数λ控制Lipschitz 正则项在总损失中的权重。为系统评估不同𝜆设置对模型性能的影响，在ShapeNet数据集的Airplane模型上进行实验，将λ从0到0.09以0.01为间隔逐步变化，并观察对应的假阳率FPR表现。如图9所示，随着λ增大，模型边界逐渐收敛、预测更平滑，但正则过强时会限制模型的表达能力，导致假阳率上升。实验结果表明，当λ = 0.01时，模型在保持假阴率为0的同时取得最低的假阳率，整体性能最优。因此，本文在后续所有实验中统一采用该权重设置。

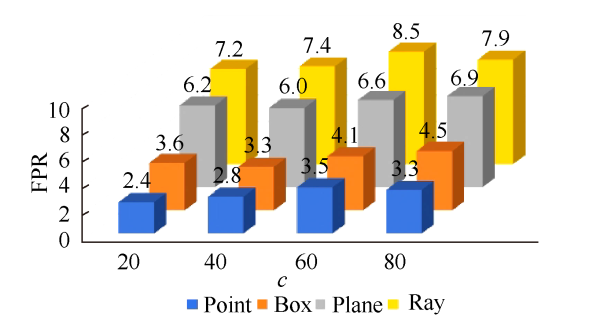

同时，为评估动态加权策略中参数k对模型性能的影响，设计了若干种负类权重更新方案，设置不同的权重衰减公式中的参数c来间接反映k对模型的影响，从而调节负类权重下降速率，实质上等价于对k变化趋势的控制。设置参数c分别为20，40，60和80，在训练过程中模拟不同的动态调整策略，影响每次更新时负类权重的下降速度，实验结果如图10所示，随着参数c的增大，4类查询方式的FPR均呈现一定程度的上升趋势，说明当负类权重下降过慢时，模型更倾向于扩大预测区域，导致更多负类样本被错误判为正类。实验结果表明，参数c=20时，在维持零假阴率的同时，实现了最小的假阳率，显著提升模型的性能表现。

3 结论与展望

收起

本文针对神经包围盒在光线查询任务中的计算开销和误检问题，分析和总结了现有方法在不同几何结构下的适应性及其局限性。针对这些问题，本文提出了一种结合Lipschitz线性约束与隐式几何编码结构的神经包围盒优化方法，该方法能够在保证紧密包围目标模型的同时，降低误检率，并优化查询效率。实验结果表明，所提出的方法在不同查询任务下均能保证FNR降低到0，形成保守的包围盒结构，并在FPR与查询时间之间取得良好的平衡。由于本文研究聚焦于保守神经包围盒在静态三维模型中的高精度与高效率拟合，当前工作主要基于静态场景展开。未来将进一步拓展方法在动态环境与复杂几何结构中的适应能力，以增强其在实时渲染、光线追踪与物理仿真等实际应用中的广泛适用性与工程价值。
