钬激光消融凝胶结石组织的模型实验研究

PDF下载

张玉锋 ¹ , 华浚亦 ² , 边雅龙 ² , 蔡洋 ² , 卢磊 ³

实验力学 | 2025,40(4): 467-478

收起

实验力学 | 2025, 40(4): 467-478

钬激光消融凝胶结石组织的模型实验研究

全屏

张玉锋¹, 华浚亦², 边雅龙², 蔡洋², 卢磊³

作者信息

^1.西南交通大学物理科学与技术学院，四川成都 610031

^2.顶峰多尺度科学研究所，四川成都 610031

^3.西南交通大学材料科学与工程学院，四川成都 610031

通讯作者:

卢磊（1990－），男，博士，副教授。主要研究领域：实验固体力学。Email：llu@swjtu.edu.cn

Model experiments on calculi tissue ablation induced by holmium laser

Yufeng ZHANG¹, Junyi HUA², Yalong BIAN², Yang CAI², Lei LU³

Affiliations

^1.School of Physical Science and Technology, Southwest Jiaotong University, Chengdu 610031, Sichuan, China

^2.The Peac Institute of Multiscale Sciences, Chengdu 610031, Sichuan, China

^3.School of Materials Science and Engineering, Southwest Jiaotong University, Chengdu 610031, Sichuan, China

出版时间: 2025-08-01 doi: 10.7520/1001-4888-24-079

文章导航

摘要

收起

为探究钬激光消融人体内结石的动力学过程及对周遭组织的附带伤害，使用凝胶与石膏块模拟真实人体的软组织和结石，基于自主研制的钬激光器开展一系列钬激光消融凝胶-人造结石组织的模型实验，实验变量包括激光能量、光纤芯径和光纤距离人造结石的高度。首先通过动态高速阴影成像观察到消融过程中加载区域及附近的凝胶组织中出现葫芦状空化气泡，并根据阴影成像的差异讨论了不同加载工况下空泡形态演化的不同机制。然后通过光学成像与扫描电子显微成像开展了回收凝胶与人造结石样品的表征，发现凝胶组织遭受的附带伤害主要来自烧蚀、空化、破碎和人造结石碎片溅射；另外发现人造结石消融坑内壁侧面与底部形貌显著不同，这与坑内不同区域经历的材料失效机制不同有关。最后通过白光干涉扫描获取了高精度的消融坑几何参数，用以定量分析不同实验变量对消融坑几何参数的影响，数据统计结果表明，消融坑体积与激光能量呈线性正相关。

关键词

钬激光消融 / 凝胶-人造结石组织 / 模型实验 / 空化气泡

Abstract

收起

In order to investigate the dynamic process of calculi ablation by holmium(Ho) laser and its collateral damage to the surrounding tissues, various model experiments were conducted on artificial gelatin-gypsum samples, along with a homemade holmium laser device. The experimental parameters included the laser energy, the fiber diameter, and the distance between the fiber and the artificial calculi. High-speed shadow graphs showed that an hourglass-shaped bubble would occur in gelatin during the ablation, and a discussion was provided on the morphology evolution mechanism of hourglass-shaped bubbles under different loading conditions. Characterizations on the recovered samples were carried out via optical imaging and scanning electron microscope. The results revealed that gelatin tissue undergoes damage from erosion, cavitation, and fragments jetting of artificial calculi. The ablation crater shows two kinds of morphology on its side face and subface with different roughness due to different material failure mechanisms. Geometric parameters of the ablation crater were obtained using the white-light interferometry technique, along with discussions on the effects of loading conditions. Energy analysis was given on the ablation process, and a linear relation between crater volume and laser energy was evaluated.

Key words

holmium laser ablation / gelatin-artificial calculi tissue / model experiments / cavitation bubble

引用本文

张玉锋, 华浚亦, 边雅龙, 蔡洋, 卢磊. 钬激光消融凝胶结石组织的模型实验研究. 实验力学, 2025 , 40 (4) : 467 -478 . DOI: 10.7520/1001-4888-24-079

Yufeng ZHANG, Junyi HUA, Yalong BIAN, Yang CAI, Lei LU. Model experiments on calculi tissue ablation induced by holmium laser[J]. Journal of Experimental Mechanics, 2025 , 40 (4) : 467 -478 . DOI: 10.7520/1001-4888-24-079

正文

收起

0 引言

收起

结石常出现于人体或动物体内的导管腔体或腔性器官（如输尿管、胆囊等）^[1－2]，主要由无机盐（如草酸钙、尿酸等）或有机物沉积形成^[3－4]，是临床医学中的常见病灶之一。以尿路结石为例，其治疗方法主要包括药物治疗^[5]、体外冲击波碎石术^[6]、软镜激光碎石术^[7－8]、气压弹道碎石术^[9]和开放手术治疗^[10]等。其中药物治疗仅适用于结石尺寸较小（<0.6 cm）的情况^[11]，体外冲击波碎石术不适用于部分特殊人群^[12]，气压弹道碎石术耗时较长^[13]，开放手术治疗则因为会造成较大创伤而很少被使用^[14]。与其他常用方法相比，软镜激光碎石术更成熟，且具有结石清除率高、创面小、并发症少等优势^[8]，因此激光碎石技术在近些年受到广泛关注，并被广泛用于临床治疗^[15]。钬（Ho）激光的波长为2.1μm，处于水的吸收峰附近，可用于消融如痔疮^[16]、肿瘤^[17]、结石^[7，18]等人体组织。钬激光可通过低羟基石英光纤传输，便于微创手术的开展^[19－21]。钬激光主要通过空化射流、热烧蚀、热冲击等消融结石。激光会在光纤前方形成气泡，气泡的塌缩产生微射流并冲击结石^[22－23]。照射在结石表面的激光会产生烧蚀作用^[24]，结石局部温度突增并引起内部应力波传递，使结石碎裂^[25]。近年来，已有不少关于钬激光消融技术应用的实验及研究^[26－27]。苏汉忠等^[28]和江锋等^[29]分别对比了钬激光碎石术和气压弹道碎石术或体外冲击波碎石术治疗输尿管结石的临床效果，发现临床上采用钬激光消融结石更具有效性和安全性。陈静等^[30]比较了钬激光消融不同成分结石的疗效，发现同样能量下钬激光对质地较软的结石（如尿酸结石）清除效率更高。在实际应用中，激光设备的多项参数都会对疗效产生影响，大量文献探究了包括激光能量^[31]、光纤直径^[20]、脉冲时间^[32－33]等因素对钬激光消融结石的影响，RIEHLE等^[34]对回收的结石碎块开展了量化分析和微观表征。也有不少文献讨论了激光消融对周遭组织的附带伤害^[35－37]，并主要集中于研究热烧蚀和空化射流对结石周遭组织的附带伤害。但是，目前关于激光消融结石的实验研究大多在空气环境或水环境中进行^[38]，实验环境与实际应用环境仍有差距。部分文献提供了临床的激光消融结石数据^[39]，但缺乏消融过程的原位观察信息，这无疑阻碍了人们对激光消融结石过程和机理的进一步研究。此外，大多数实验中采用的激光能量低于2.0 J，对高能量（>2.0 J）钬激光消融结石的效果缺乏实验数据^[24，40]，因此，有必要开展更接近实际人体环境的钬激光消融结石组织的实验和研究，并获取更高激光能量下的实验数据。

考虑到人体结石和周遭软组织存在不易获取、不易保存、不易观测等问题^[41]，本研究采用具有近似性状的替代材料制备人体结石组织模型，开展一系列激光消融的模型实验。采用石膏模拟人体结石^[42]，采用凝胶模拟包裹结石的人体软组织^[43－44]，使用自主研制的钬激光器^[26]开展不同光纤芯径、不同激光能量、不同光纤与人造结石距离的激光消融凝胶-人造结石组织实验。实验过程采用高速阴影成像进行原位观察，并对回收的凝胶与人造结石样品进行光学成像、扫描电子显微成像、白光干涉扫描等多种表征。对人造结石消融坑的几何形貌进行重构和统计分析，以比较不同加载工况对最终消融效果的影响。

1 材料样品与实验设计

收起

1.1 样品制备

钬激光冲击消融组织内结石的实验中，采用人造结石替代真实结石，采用凝胶替代人体软组织（图1（a））。实验所用人造结石的主要成分为熟石膏（2CaSO₄•H₂O），密度为2.03 g•cm^－3，尺寸为28 mm×17 mm×17 mm。人造结石的制备流程^[44]为：取100 g超硬石膏粉和22 g水放入模具中并充分搅拌，约10 min后石膏凝固并成型，取出成型石膏并于干燥空气中静置24 h后，石膏样品充分干燥，制备完成。实验所用凝胶（密度为1.04 g•cm^－3，尺寸为20 mm×20 mm×15 mm）由明胶颗粒制备^[44]：取100 g明胶颗粒和450 g水混合并在室温下搅拌至明胶吸水微胀，再加入70℃~80℃的热水并置于45℃的水浴锅中不断搅拌至明胶完全溶解，之后加入5 mL丙酸以防止明胶变质，随后将明胶溶液静置于室温下以消除气泡。待24 h后明胶溶液凝固为果冻状，再置于冰箱冷藏室24 h取出，制备完成。

1.2 实验设计

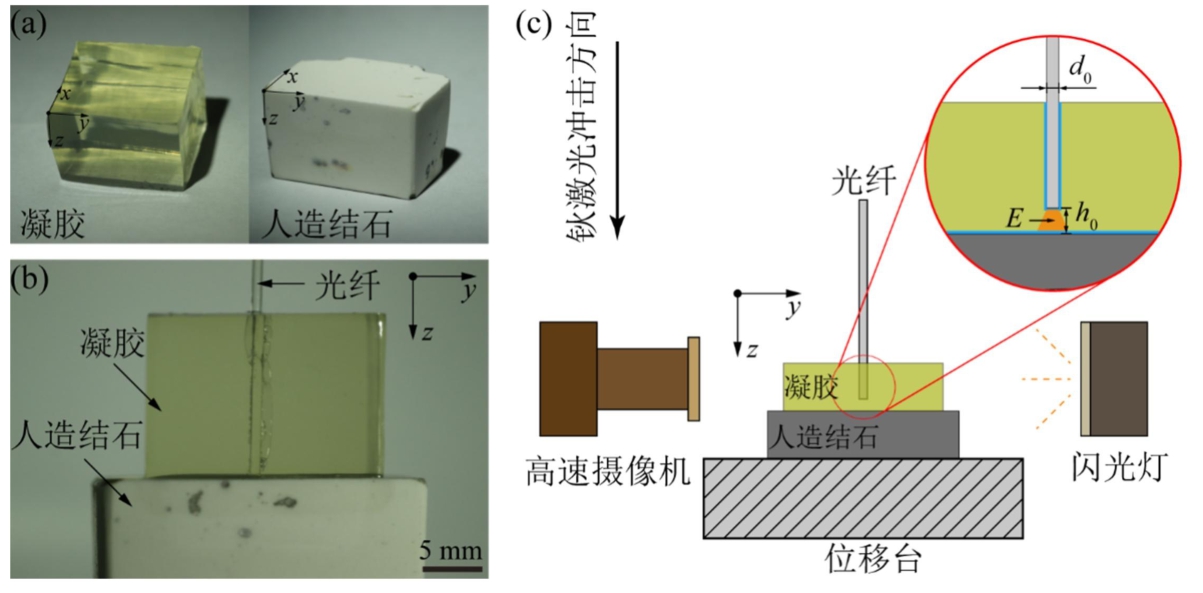

制备得到的初始凝胶与人造结石样品如图1（a）所示。实验中，凝胶被放置于人造结石上方，并在凝胶中自上而下插入光纤。凝胶、人造结石与光纤的组合关系如图1（b）所示。

图1（c）为激光加载实验装置示意图。激光加载通过自主研制的钬激光器实现，产生的钬激光耦合进低羟基石英光纤中，并沿z方向发射。凝胶-人造结石组织放置于三轴位移台上以方便在xy平面上移动。高亮度脉冲闪光灯、凝胶-人造结石组织和高速摄像机沿y轴摆放，并通过阴影成像实现冲击消融过程的实验记录，触发时序由一台数字延迟发生器（DG535）控制。其中，高速摄像机的拍摄帧率设置为每秒96000帧，曝光时间为159 ns，横纵方向像素数量分别为384和432，1个像素（pixel）对应30μm，视野大小为11.5 mm×13 mm。

图1（c）的圆框中展示了对应区域的放大图，其中粗实线表示光纤-凝胶界面和凝胶-人造结石界面，此外还标注了本研究主要关注的3个影响因素，分别为光纤内芯的直径（芯径）d₀（600μm和800μm）、激光能量E（0.5 J、1.0 J、2.0 J和3.0 J）和光纤端面到结石上表面的高度h₀（200μm、400μm和600μm）。为方便表述，文中将以“芯径-能量-高度”的方式表示各实验组。

2 实验结果与讨论

收起

2.1 激光消融过程

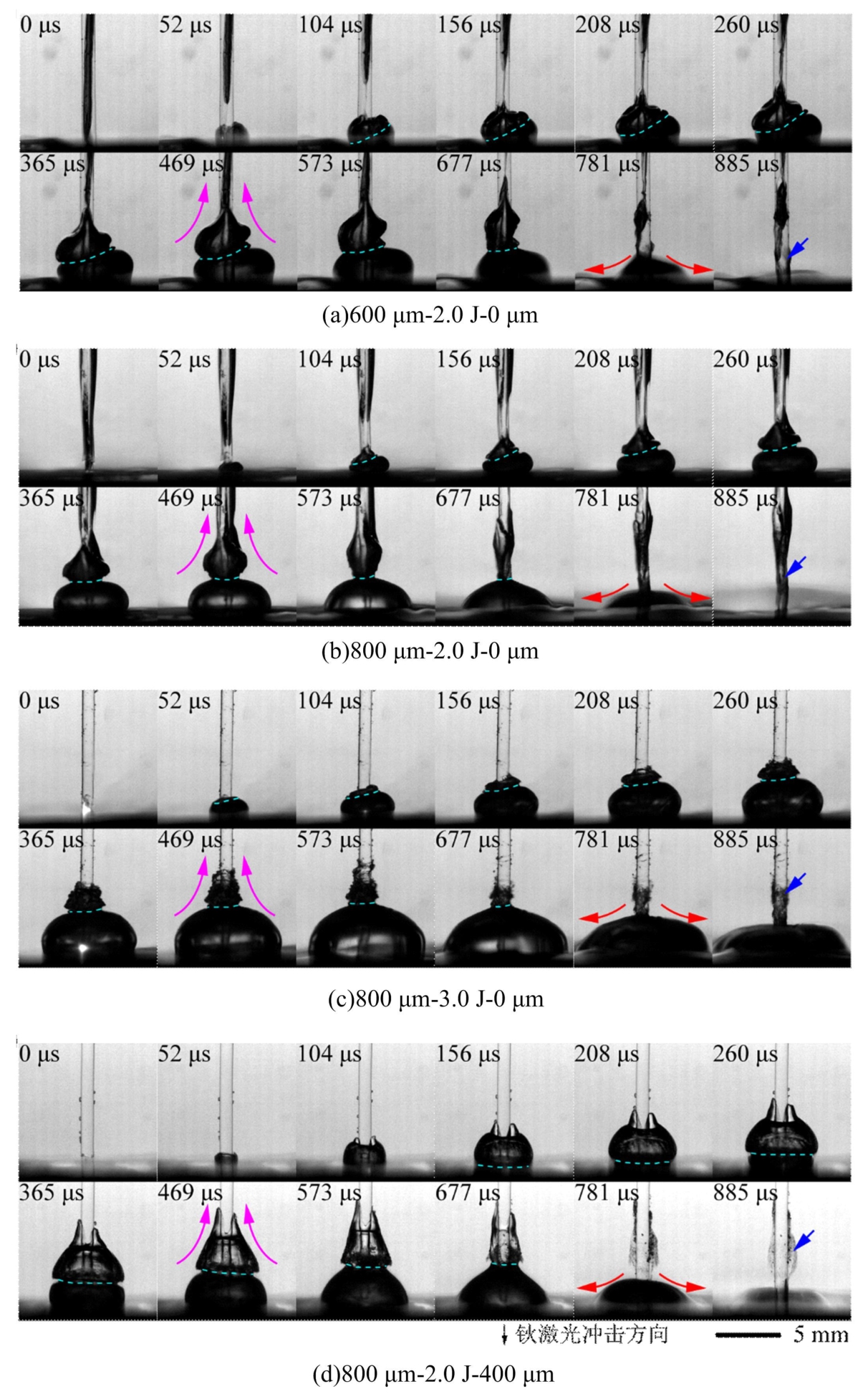

钬激光冲击消融凝胶-人造结石组织过程的高速阴影成像结果如图2所示，定义激光发射时刻为零时刻（t＝0）。以图2（b）为例（800μm-2.0 J-0μm加载），由图可见在激光抵近人造结石的上表面发射后，光纤前端的凝胶在加热作用下出现空化气泡并迅速膨胀。在膨胀过程中，气泡的上半部分被挤入光纤-凝胶界面中并向上方逃逸（如469μs时刻箭头所示），而下半部分被挤入凝胶-人造结石界面中并向四周逃逸（如781μs时刻箭头所示），并造成凝胶组织的震荡。气泡中气体向上、下2个方向的分流会导致气泡最终演化为葫芦状，形成上、下2个气泡并在中间部分出现颈缩现象（如虚线所示）。此外激光加载为气体持续膨胀提供了驱动力，气体向凝胶-人造结石界面的运动趋势更显著，下方气泡的体积显著大于上方气泡。最终气泡塌陷，并在加载区域和光纤周遭的凝胶组织中残留大量的微小气泡（如885 μs时刻箭头所示）。

图2（a）为600μm-2.0 J-0μm实验的加载过程。对比图2（a）和图2（b）可知，凝胶中空化气泡的演化过程基本一致，但采用较大的光纤芯径对结石的加热面积更大，可以在凝胶-人造结石界面上造成直径更大的气泡。

图2（c）为800μm-3.0 J-0μm实验的加载过程。对比图2（b）和图2（c）可知，更高的激光能量会造成更大的空化气泡，为空化气泡中的气体提供更强的向下驱动力，使葫芦状空化气泡中下方气泡的体积显著大于上方气泡。

图2（d）为800μm-2.0 J-400μm实验的加载过程。对比图2（b）和图2（d）可见，光纤端面高度对加载过程的影响。在抵近加载情况下（h₀＝0，图2（b）），颈缩现象会在空泡演化的早期在靠近空泡顶端的地方出现，其高度变化幅度较小，且上方气泡的尺寸始终小于下方气泡。而在间隔加载情况下（h₀>0，图2（d）），颈缩现象出现较晚，会从空泡底部出现并不断上升，且颈缩初期上方气泡体积大于下方气泡，说明不同h₀下颈缩现象出现的机制不同。在间隔加载下，样品组合中各物质沿着加载轴呈“光纤-凝胶-人造结石”的分布。在激光发射后，凝胶在光热效应下汽化膨胀，气体沿着光纤侧壁的界面逃逸。后续加载激光直接作用于结石表面并诱导新的空化气泡，新空泡迅速自底部向上膨胀并在凝胶-人造结石界面沿着轴向逃逸，使颈缩界线自下向上移动。由图2（d）可见，加载后光纤四周和下方均出现大量残留微气泡，在光纤周围的凝胶组织中也可以观察到结石碎屑，这些碎屑是结石表面在激光的烧蚀作用下碎裂并溅射到凝胶中的。

2.2 回收样品表征

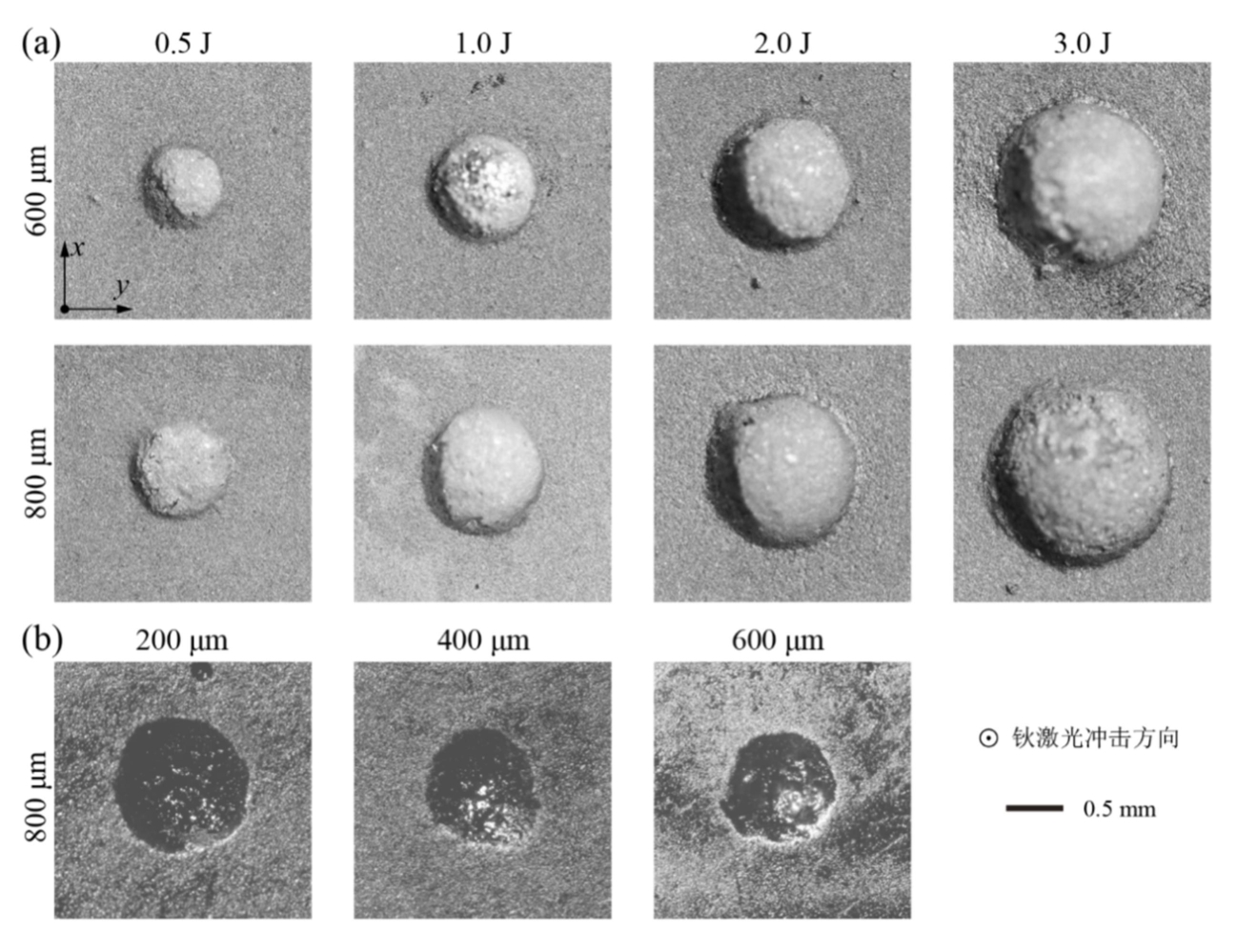

激光消融实验回收的人造结石样品在经过超声清洗、干燥和真空镀膜操作后，通过光学形貌成像（Optical Morphology，OM）、扫描电子显微镜（Scanned Electron Microscopy，SEM）成像和白光干涉扫描^[26]进行表征。图3展示了不同激光加载实验回收人工结石样品上消融坑的光学形貌，由图可见消融坑边缘近似呈正圆形，并且坑口直径受到激光能量、光纤芯径及光纤端面高度的影响。当抵近（h₀＝0）加载时（图3（a）），光纤芯径相同的情况下，消融坑的坑口直径与激光能量正相关；激光能量相同的情况下，消融坑的坑口直径与光纤芯径正相关；当光纤芯径与激光能量均相同时，坑口直径与光纤端面到结石上表面的高度h₀负相关（图3（b））。

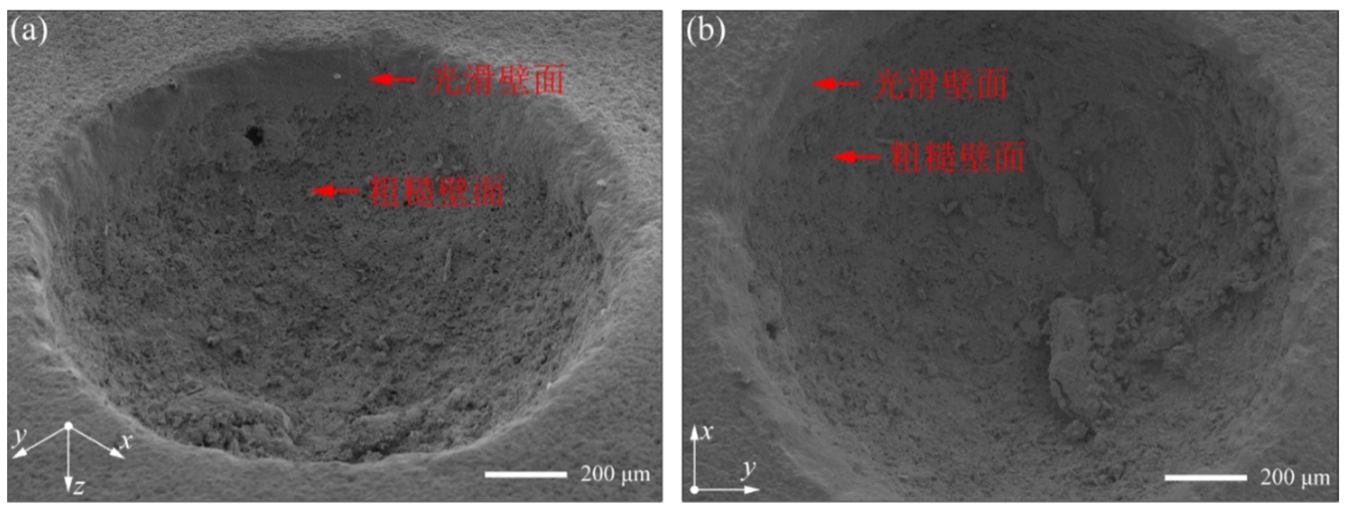

SEM表征中可以观察到更高分辨率的消融坑内壁形貌。以800μm-3.0 J-0μm加载工况下的消融坑（图4）为例，图4（a）（b）分别展现了消融坑的三维（3D）视角和俯视视角，从图中能观察到在消融坑内壁存在光滑壁面和粗糙壁面2个区域。接近坑口区域的消融坑内壁较光滑，且仅附着少量小尺寸碎块（直径约10μm）。而靠近坑底的区域较粗糙，其粗糙程度与距坑底的距离正相关，且壁面上附着有大量较大尺寸的人造结石碎块（直径约50μm）。在光滑壁面和粗糙壁面间存在较为明显的分界线，这一现象在以往关于弹道侵彻的文献中有过报道^[45]，并归因于可能存在的材料失效机制的转变，即由剪切主导的准解理失效转变为拉/压主导的材料失效。本研究中，激光会对人造结石产生沿着z方向的梯度加载^[46]，使消融坑侧壁和边缘承受烧蚀与剪切作用，并发生准解理断裂，空泡膨胀也会进一步冲刷消融坑的侧壁和边缘，使相应部位呈现较为光滑的形貌^[26]。消融坑底部主要承受来自钬激光的冲击压缩作用，其损伤机制主要为压溃失效，且在加载过程中部分人造结石碎块会溅射并沉积至底部，最终呈现出坑底较为粗糙的形貌。

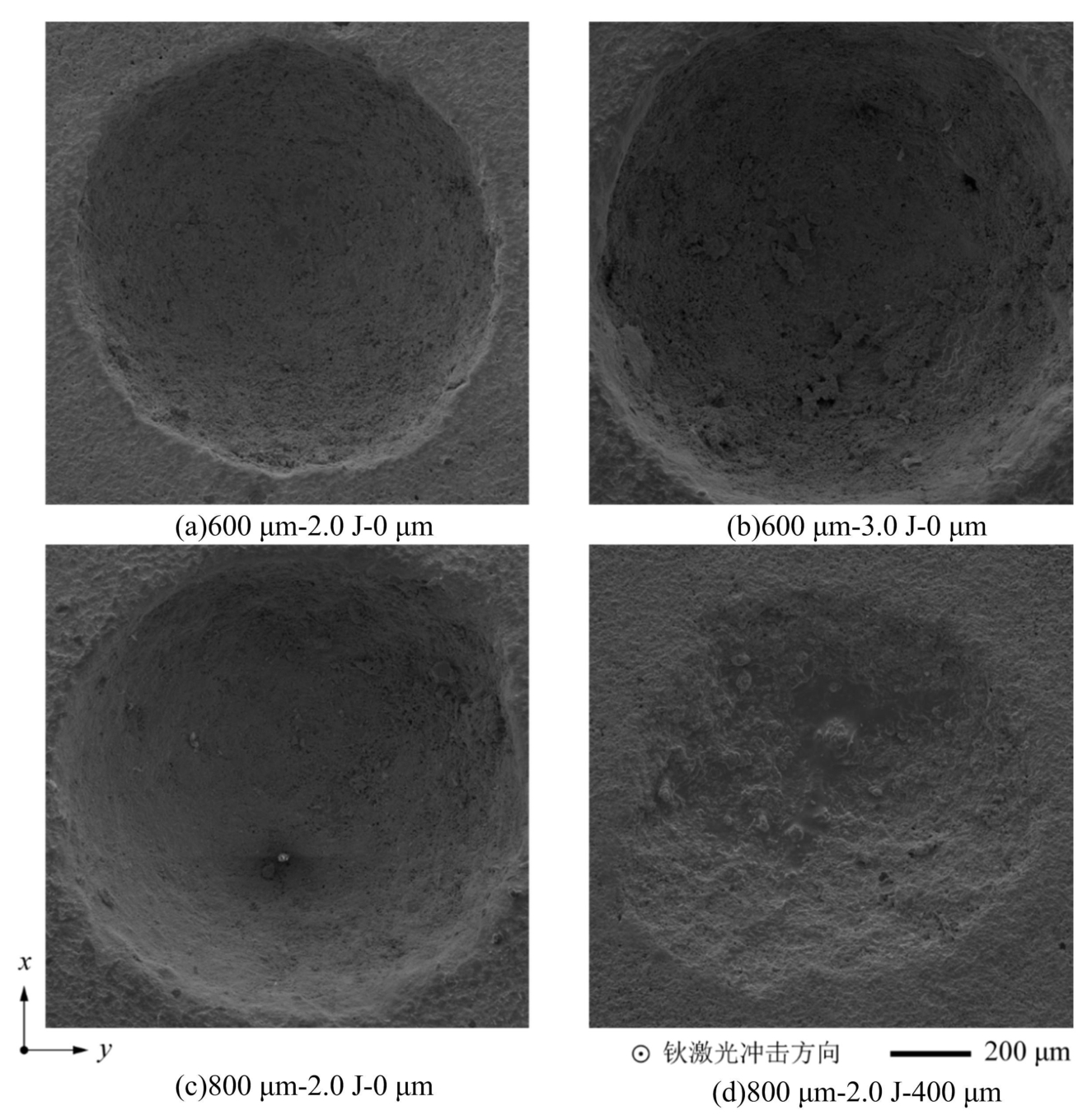

具有代表性的4组加载实验（600μm-2.0 J-0μm、600μm-3.0 J-0μm、800μm-2.0 J-0μm和800μm-3.0 J-400μm）的消融坑SEM表征结果分别如图5（a）~（d）所示。由图5（a）和图5（b）对比可知，在其他加载工况相同的情况下，激光能量越高，消融坑内壁越粗糙，其中出现的碎块数量越多、体积越大。由图5（a）和图5（c）对比可知，光纤芯径对消融坑内壁面粗糙程度的影响不显著。而由图5（c）和图5（d）对比可知，在其他加载工况相同的情况下，光纤端面高度越高，消融坑越浅且壁面越粗糙，这是由于处于光纤端面与人造结石上表面之间的凝胶组织吸收部分激光能量导致的。

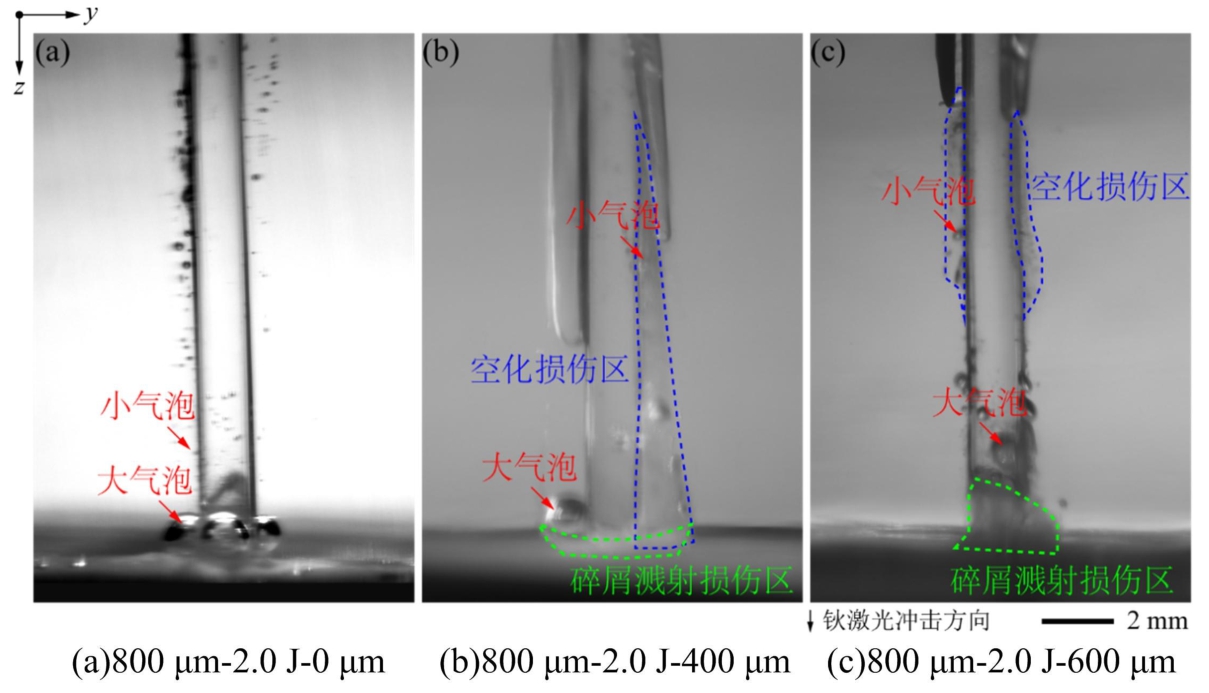

图6（a）~（c）展示了在E＝2.0 J，d₀＝800μm情况下，不同h₀（0μm、400μm和600μm）对凝胶组织最终损伤效果的影响，由图可以看出，在钬激光冲击过程中，凝胶-人造结石界面附近的凝胶组织不可避免地受到来自高温消融、空化冲击和人造结石碎片溅射等造成的伤害。在人造结石加载区域及光纤附近的凝胶组织中均能观察到不同尺寸的气泡（图6箭头标注），且气泡尺寸随高度的增加而减小。抵近加载时，在人造结石表面存在大气泡（直径约1 mm），而光纤四周存在大量直径在20μm左右的微气泡。在间隔加载下，人造结石表面的大气泡显著减少，但在人造结石表面附近的凝胶组织中出现因人造结石碎屑溅射造成的损伤区（图6虚线区域标注），其中存在大量凝胶/人造结石碎片。此外，在光纤周遭的凝胶组织中出现空化损伤区域（图6虚线区域标注），其中夹杂大量中等尺寸气泡（直径约为100μm）。综合以上现象可知，钬激光间隔加载（h₀>0）会使凝胶组织遭受更大范围的附带伤害。

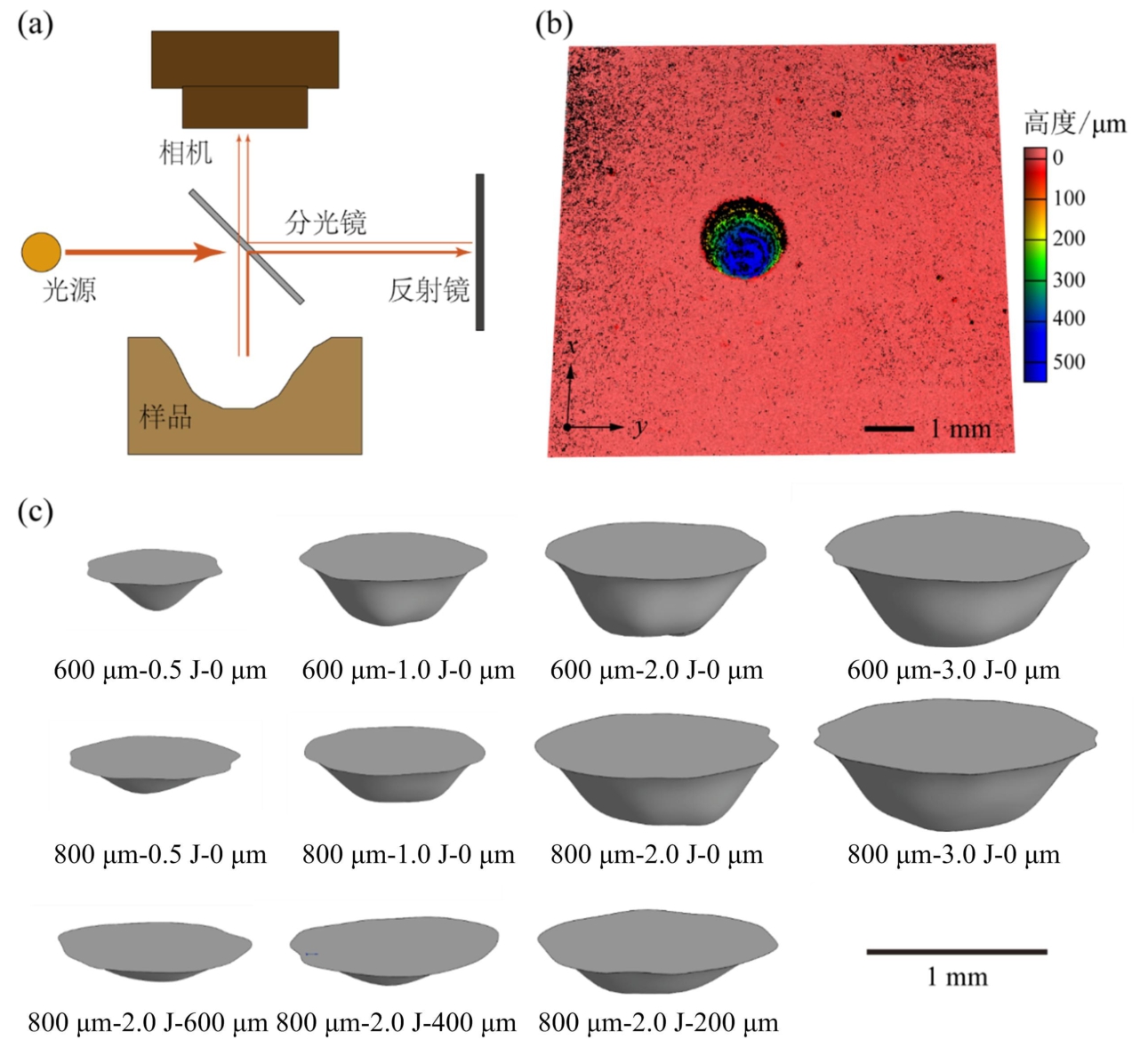

通过白光干涉仪可获取高精度的消融坑内壁曲面，其结果如图7所示。图7（a）展示了白光干涉仪的工作原理，具体可参考文献^[47]。通过白光干涉仪获取回收人工结石表面的三维点云信息（图7（b））后，将表面数据重构为曲面（图7（c）），进一步可以得到人工结石消融坑的几何参数。由于消融坑洞口边缘近似圆形，因此用近似圆的直径d_c表示消融坑的直径，深度h_c、体积V_c可直接测得，结果记录在表1中。

2.3 数据统计与分析

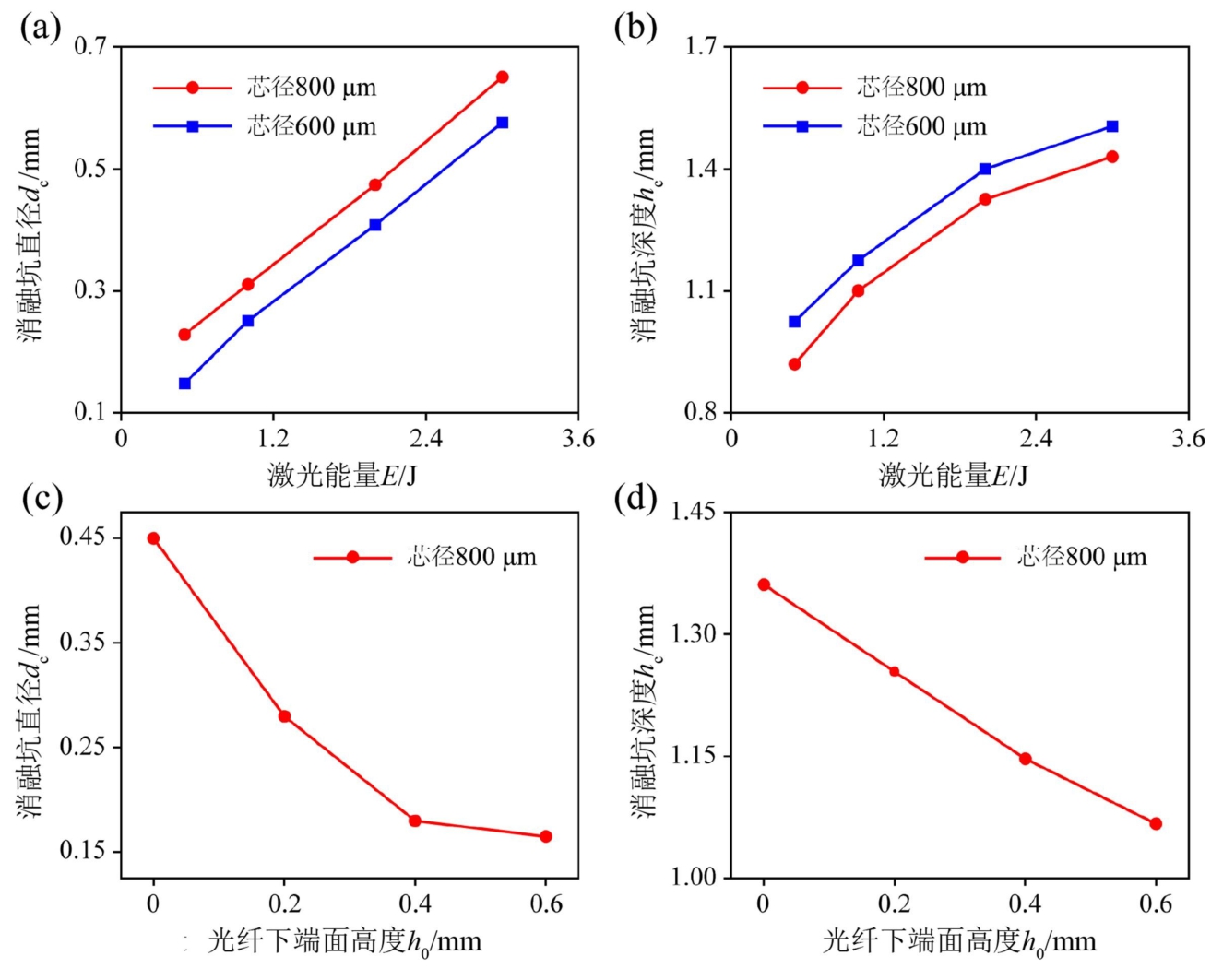

以表1中的实验数据绘制图8（a）~（d），其中图8（a）（b）为抵近加载的实验结果，图8（c）（d）为间隔加载的实验结果。

由图8（a）（b）可知，消融坑的直径d_c和深度h_c与激光能量E正相关，其中d_c与E近似呈线性关系，而h_c随着E的增加而增加，并且增长逐渐变缓慢h_c趋于常值（分别约为1.4 mm和1.6 mm）。此外，消融坑直径与光纤芯径正相关，而深度则与芯径负相关，这是因为在激光能量不变时，更大的光纤芯径会降低能量密度，使照射在人造结石表面的激光分布更广，但能量密度更低。由图8（c）（d）可知，光纤端面高度的增加会降低消融坑尺寸（d_c和h_c），这是因为光纤和人造结石之间的凝胶组织会吸收和消耗激光能量，使直接作用于人造结石的能量降低。

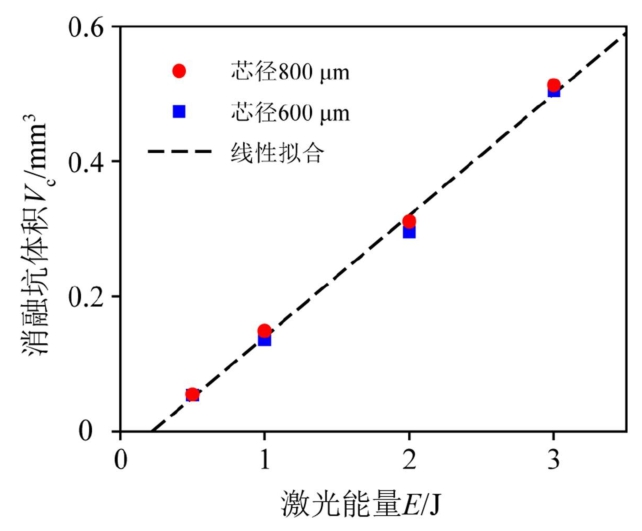

图9展示了消融坑体积和激光能量之间的线性关系，类似关系在终端弹道侵彻的相关文献中有过报道^[45]。本工作中，V_c与E的线性关系如下：

(1)

式中：V_c的单位为mm³；E的单位为J；0.18为V_c-E曲线的斜率，单位为J/mm³，代表单位体积人造结石破碎并成坑所需的能量，截距的绝对值0.04 J代表人造结石发生消融出现凹坑所需的最小能量。当入射激光所携带的能量低于0.04 J时，其在人造结石表面造成的温升和热冲击不足以克服人工结石的自身强度，不会产生消融。

2.4 烧蚀层对激光消融效果的影响

使用纳秒激光进行冲击测试时^[48]，在样品表面附加一定厚度的烧蚀层（材质一般为铝或聚合物）可有效增加加载压力。为测试烧蚀层对钬激光消融结石过程的影响，分别在直径为800μm的光纤端面加入厚度为10μm的铝膜和厚度为100μm的透明聚对苯二甲酸乙二醇酯（PET）膜，并进行激光能量为2.0 J的抵近消融实验，实验结果与对照组（无烧蚀层）的实验结果见表2。因介质膜对出射激光的吸收作用，减少了直接作用在结石表面的激光能量，使消融效果弱化，结石消融坑的直径和深度较对照组显著降低。

3 结论

收起

本文使用自行制备的凝胶与石膏块模拟真实人体软组织及其包裹的结石组织，并利用自主研制的Ho：YAG激光器开展了钬激光消融凝胶-人造结石组织的系列模型实验。实验中涉及不同的光纤芯径（800μm和600μm）、不同的激光能量（0.5 J、1.0 J、2.0 J和3.0 J）和不同的光纤到人造结石表面距离（0.2 mm、0.4 mm和0.6 mm）的对照实验。实验中通过高速阴影成像记录动态过程，实验后利用OM、SEM、白光干涉扫描等手段对回收样品进行表征。基于动态影像和表征结果，分析了不同加载工况条件对结石消融效果的影响，得出以下结论：

1）钬激光消融凝胶-人造结石组织过程中，气体向着光纤-凝胶界面与凝胶-人造结石界面的方向膨胀，加载区域会演化出葫芦状的空化气泡。在抵近加载下，初始球形空化气泡中的上、下气体发生分流而演化为葫芦状，而在间隔加载下，球形空化气泡分别在光纤-凝胶界面和凝胶-人造结石界面上先后膨胀并相连而形成葫芦状空化气泡。

2）激光消融加载过程中，人造结石的消融坑内壁的侧面主要经受烧蚀、剪切主导的准解理断裂和空化气泡的冲刷，底部主要经受梯度应力导致的压溃，最终形成消融坑内壁侧面光滑、底部粗糙的形貌。

3）激光能量、光纤芯径、光纤到人造结石表面距离等变量对消融效果的影响方式不同。钬激光能量直接影响结石消融效果，在抵近加载条件下，消融坑体积与激光能量呈线性相关。光纤芯径影响出射激光的功率密度，进而影响烧蚀坑的直径和深度，同等能量下，芯径800μm的光纤相较于芯径600μm的光纤产生的烧蚀坑直径更大，但深度更小。光纤端面距人造结石表面越近，消融过程中被凝胶组织吸收的能量越小，消融效果越好，同时凝胶组织遭受的附带损伤越小。
