基于路面识别的主动悬架自适应预瞄H_∞控制^*

PDF下载

崔明辉 ¹ , 付志军 ¹ , Subhash Rakheja ¹ , 甄冉 ² , 刘业刚 ²

汽车工程 | 精选论文 2025,47(3): 508-518

收起

汽车工程 | 精选论文 2025, 47(3): 508-518

基于路面识别的主动悬架自适应预瞄H_∞控制^*

全屏

崔明辉¹, 付志军¹, Subhash Rakheja¹, 甄冉², 刘业刚²

作者信息

¹ 郑州轻工业大学机电工程学院，郑州 450002

² 山东美晨工业集团有限公司，诸城 262200

通讯作者:

付志军，教授，博士，E-mail：fuzhijun2008@163.com。

Adaptive Preview H_∞ Control of Active Suspension Based on Road Recognition

Minghui Cui¹, Zhijun Fu¹, Rakheja Subhash¹, Ran Zhen², Yegang Liu²

Affiliations

¹ School of Mechanical and Electrical Engineering，Zhengzhou University of Light Industry，Zhengzhou 450002

² Shandong Meichen Industrial Group Co.，Ltd.，Zhucheng 262200

出版时间: 2025-03-25 doi: 10.19562/j.chinasae.qcgc.2025.03.013

文章导航

摘要

收起

针对未知路面输入对主动悬架控制效果造成的影响,本文提出了一种基于振动式路面不平度识别的自适应轴距预瞄鲁棒H控制方法。通过实车实验采集车轮的振动加速度响应,根据前轮的振动式路面不平度检测方法识别出纵向路面不平度信息,设计了速度自适应轴距预瞄方法,以得到车辆前后轮所受到的路面激励的延时关系,为后轮悬架的轴距预瞄控制提供实车数据。在此基础上,设计了一种考虑晕动约束的多目标速度自适应轴距预瞄鲁棒H控制方法,通过多目标遗传算法(MOGA)实现线性矩阵不等式(LMI)中的参数最优解以提高控制精度。实验与仿真结果表明,本文所提出的方法能够精确识别路面不平度信息并能有效改善悬架性能指标和车身振动频率,有效抑制晕动症敏感的车身振动频率范围内的振动,在满足行驶平顺性的基础上又兼顾了乘员驾乘体验。同时,该方法也为多轴车辆的垂向振动控制提供一种新的途径。

关键词

路面不平度识别 / 主动悬架 / 自适应轴距预瞄 / 鲁棒H_∞控制 / 晕动症

Abstract

收起

In this paper, an adaptive wheelbase preview robust H control method is proposed based on vibration based road roughness recognition to address the impact of unknown road surface input on the control effect of active suspension. By collecting the vibration acceleration response of the wheels through real vehicle experiments, the longitudinal road surface roughness information is identified based on the vibration based road surface roughness detection method of the front wheels. A speed adaptive wheelbase preview method is designed to obtain the delay relationship of the road surface excitation received by the front and rear wheels of the vehicle, providing real vehicle data for the wheelbase preview control of the rear wheel suspension. On this basis, a multiobjective speed adaptive wheelbase preview robust H. control method considering motion constraints is designed, and the optimal solution of parameters in linear matrix inequality (LMI) is achieved through multiobjective genetic algorithm (MOGA) to improve control accuracy. The experimental and simulation results show that the method proposed in this paper can accurately identify road roughness information and effectively improve suspension performance indicators and vehicle vibration frequency, effectively suppress vibration within the frequency range sensitive to motion sickness, and balance passenger driving experience while meeting driving smoothness requirements. Meanwhile, this method also provides a new approach for vertical vibration control of multi axle vehicles.

Key words

road roughness recognition / active suspension / adaptive wheelbase preview / robust H_∞ control / motion sickness

引用本文

崔明辉, 付志军, Subhash Rakheja, 甄冉, 刘业刚. 基于路面识别的主动悬架自适应预瞄H_∞控制^*. 汽车工程, 2025 , 47 (3) : 508 -518 . DOI: 10.19562/j.chinasae.qcgc.2025.03.013

Minghui Cui, Zhijun Fu, Rakheja Subhash, Ran Zhen, Yegang Liu. Adaptive Preview H_∞ Control of Active Suspension Based on Road Recognition[J]. Automotive Engineering, 2025 , 47 (3) : 508 -518 . DOI: 10.19562/j.chinasae.qcgc.2025.03.013

正文

收起

前言

收起

随着汽车智能化的发展，先进底盘技术是实现汽车智能辅助驾驶功能的关键技术，主动悬架系统作为汽车底盘技术的重要部分，直接影响驾乘体验，未知的路面输入严重影响着悬架性能。近年来，基于预瞄的主动悬架控制方法被提出^[1]，根据前方路面信息的获取及利用方式的不同，预瞄控制主要包括车前预瞄和轴距预瞄两种。车前预瞄是控制系统在车辆前部设置专用的预瞄传感器，以测试前方道路的不平度，提前对主动悬架系统进行控制^[2-3]。但这些系统中的“前瞻”传感器要克服道路上的水、积雪等带来的测量误差，直接影响悬架系统的控制效果，且需要在传感器成本和控制性能之间找到平衡。相较于车前预瞄，轴距预瞄的主要优点是悬架系统扰动输入量由易于测量的垂直车轮加速度组成，测量到的前轮加速度信号用于后轴悬架的轴距预瞄控制，可以更好地提升车辆的乘坐舒适性，同时也因其更低的成本而更具实用价值^[4-5]。

对路面不平度信息的精准识别是提高悬架预瞄控制性能的必要前提^[6]。路面不平度检测方法主要分为断面类测量方法和响应类测量方法两大类^[7]。断面类测量方法是近20年来应用最广的路面高程采集技术，常用激光雷达、激光断面仪等传感器对路面高程信息进行采集。Xu等^[8]和Zhao等^[9]使用三维激光雷达数据构建路面点云之间的空间关系从而获取路面高程信息，但该方法在极端天气下的识别精度较低。Nikolay等^[10]提出了一种用于测量路面纵向粗糙度主要类型的轮廓仪的比较特性，较好地解决了极端天气的影响，但振动噪声对测量仪器在低频振动时的影响较大。近年来，基于深度学习的机器视觉目标检测技术已经越来越成熟，Yao等^[11]对路面工程中目标检测技术和相关优化策略的发展进行了综合分析，并得出基于视觉的路面检测方法可以实现实时车载目标检测的结论，但在特定场景下尤其是不同形状路面的检测精度仍有待进一步提高。响应类方法是通过测量车辆行驶过程中所受到路面激励的位移响应、加速度响应等以计算路面不平度指标，实现路面不平度的快速测量，该方法最早由Arturo等^[12]提出，通过固定在车辆特定位置的加速度计收集数据，并估计路面不平度信息，该方法估计的路况近似值可用于改善悬架性能。刘浪等^[13]使用车身垂向振动作为观测向量，设计了增广卡尔曼滤波观测器估计路面不平度信息，实现路面等级的分类。Zhao等^[14]提出了一种由智能手机测量的车辆响应的道路轮廓估计方法，但由于验证过程中车辆的行驶速度固定为80 km/h，只能用于路面轮廓的标定，缺乏可靠性和普适性。目前所研究的振动式路面不平度测量方法大多是在车辆固定车速行驶时所采集到的平稳信号，对变速工况下的路面不平度测量研究较少，目前还没有较为准确、有效的方法。

除此之外，主动悬架控制方法也关乎车辆的驾乘舒适性。主动悬架控制方法从经典控制理论的根轨迹法发展到现代控制理论的线性最优控制、自适应控制、鲁棒控制以及智能控制等方法^[15-16]。Fu等^[17]提出了一种有限状态LQR控制方法对悬架作动器电流输入进行了控制以简化控制系统的设计，但对于悬架性能指标之一的悬架动行程却有劣化现象。Zeng等^[18]利用多个Lyapunov函数建立一种保证闭环系统稳定性的开关机制，从而解决了车辆主动悬架系统的自适应多目标开关控制问题。Fu^[19]等和Dridi等^[20]分别提出基于神经网络的在线自学习控制策略和基于强化学习的主动悬架系统控制新方法，以实现主动悬架系统在抓地力和乘坐舒适性等性能的提升。但是，目前大多数控制方法仅针对悬架自身性能的提升和悬架作动器能量的收集^[21-22]，却很少考虑乘客晕动症即晕车指标的影响。鲁棒H_∞控制方法因其良好的鲁棒性而被广泛应用于线性多输入和多输出系统，这种控制技术旨在最大限度地减少路面振动对悬架系统性能目标的传播^[23]。乘坐舒适度是与运动频率密切相关的，而晕动症的产生仅属于某个特定的敏感频率段，因此，本文提出考虑晕动敏感频率的H_∞控制的设想，是一种十分有意义的创新性探索。

对于上述所提出的路面不平度识别和主动悬架系统控制策略上所展现出来的问题，本文提出一种基于振动式路面不平度识别的自适应轴距预瞄鲁棒H_∞控制方法，主要贡献如下。

（1）针对目前路面不平度的检测方法在极端天气和变速工况下适用性较差的问题，提出一种振动式路面不平度检测方法，并建立以前轮加速度为输入、路面不平度为输出的悬架系统回归模型，由此得到车辆行驶路面的纵向不平度信息，利用速度自适应轴距预瞄，求出车辆前后轮所受到的路面激励的延时关系。在实车实验中，使用加速度传感器采集车辆前轮的实际加速度信号，为后轮悬架的轴距预瞄控制提供实车数据，提前测得后轮轴距预瞄控制的输入，从而提高后轮悬架的控制精度。

（2）在考虑平顺性的一般主动悬架控制基础上融入了乘员驾乘体验，提出了一种基于多目标遗传算法优化的轴距预瞄鲁棒H_∞控制策略，在常用的悬架动行程、轮胎动位移和车身加速度这3个悬架性能评价指标的基础上，新增车身振动敏感频率作为晕动症的评价指标，对以上目标进行优化以得到控制器的最优参数，在满足行驶平顺性的基础上又兼顾了乘员的驾乘体验。

1 基于悬架系统振动响应的路面不平度识别方法

收起

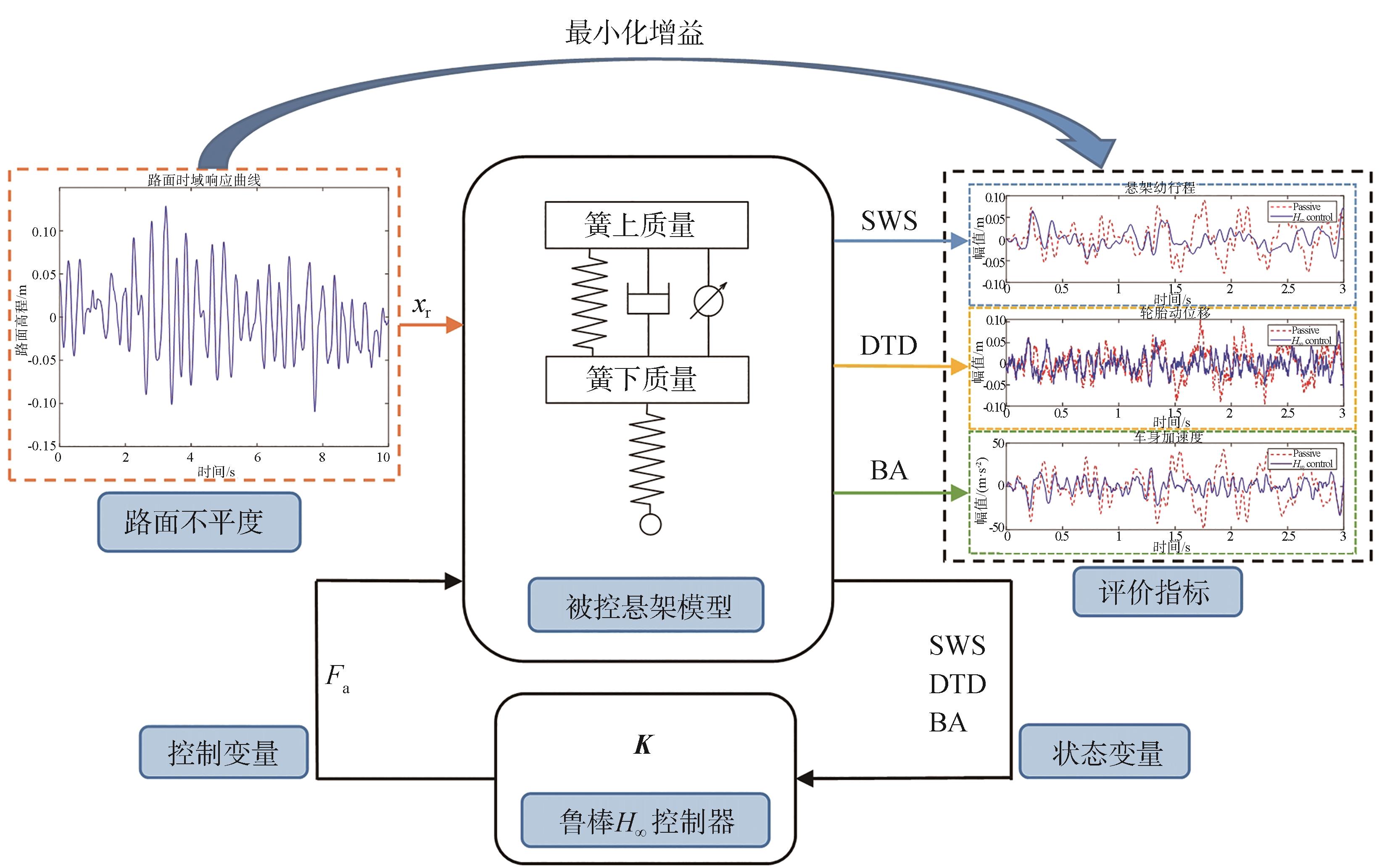

本文所提出的基于悬架系统振动响应的路面不平度识别方法总体框图如图1所示，图中，传感器1、2分别安装在前、后轴正上方的车身处，用于测量车身振动数据，传感器3采集前轮的振动加速度用于路面不平度识别，安装位置如图1中所示，传感器4用于测量后轮的加速度信号，安装在轮心处。具体识别方法分析如下。

1.1 悬架回归模型与路面信息采集

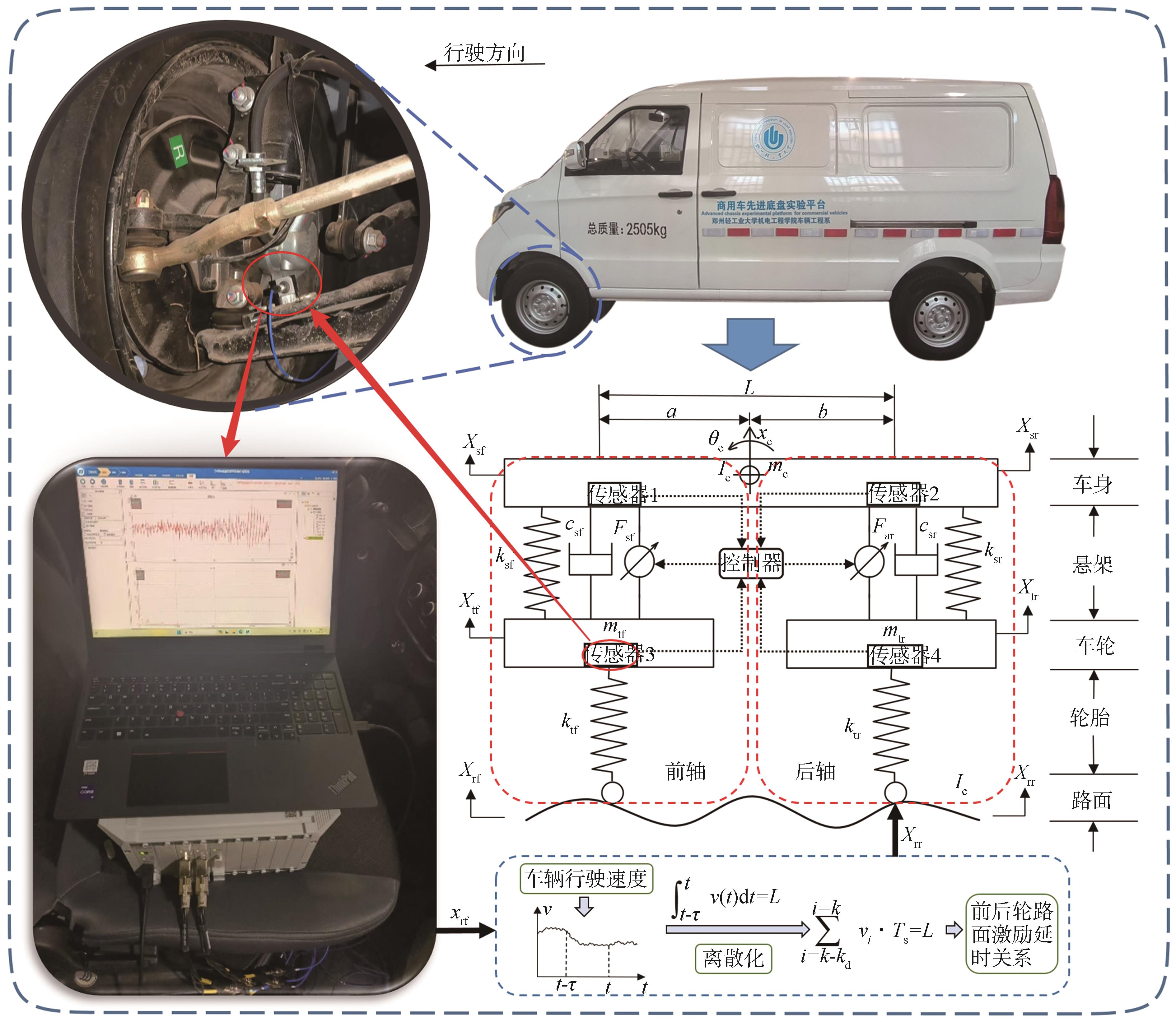

本节采用实车实验对不同路面信息进行采集，通过安装在实验车前轮轮心处的三轴加速度传感器获得在不同路面上行驶时的车轮加速度。实验场地主要采用砖块路面、水泥路面和标准减速带路面，每种工况截取车辆行驶过程中较为稳定的一段作为最终实验数据进行处理。设备采样频率过低会使数据的最大值和最小值丢失，影响实验数据的特征，采样频率过高则会导致实验的数据量过大，对设备的精度要求较高，本实验的设备采样频率为1 000 Hz。

由于非簧载质量的运动会受到道路轮廓的直接影响，因此可以建立以前轮加速度为输入、路面不平度为输出的悬架系统回归模型。当悬挂质量分配系数

ε = ρ y 2 / a b = 1

（

ρ y

为绕横轴俯仰的回转半径），且前后轴上方车身部分相互独立的集中质量为

m c f

和

m c r

时，可将前轴和后轴视为两个独立的2自由度悬架模型，除此之外，不考虑主动悬架作动器的作用时，即将前轮悬架模型视为被动悬架，则前轮的运动微分方程如式（1）所示，并将动力学方程进行拉普拉斯变换可得式（2）。

m c f x ¨ s f + k s f (x s f - x t f) + c s f (x ˙ s f - x ˙ t f) = 0 m t f x ¨ t f - k s f (x s f - x t f) - c s f (x ˙ s f - x ˙ t f) + k t f (x t f - x r f) = 0

（1）

(m c f s 2 + c s f s + k s f) x s f (s) - (c s f s + k s f) x t f (s) = 0 (m t f s 2 + c s f s + k s f + k t f) x t f (s) - (c s f s + k s f) x s f (s) - k t f x r f (s) = 0

（2）

式中：

m c f

为前轴的集中簧上质量；

m t f

为前轮簧下质量；

x s f

为前轴的集中簧上质量垂直位移；

x t f

为前轮的垂直位移；

x r f

为前轮路面输入；

c s f

为前悬架阻尼；

k s f

为前悬架刚度；

k t f

为前轮胎刚度。车辆的参数如表1所示。消去式（2）中的

x s f (s)

可得车轮加速度和路面激励的系统传递函数：

H (s) = Q (s) X (s) = b 1 s 4 + b 2 s 3 + b 3 s 2 + b 4 s + b 5 a 1 s 4 + a 2 s 3 + a 3 s 2 + a 4 s + a 5

（3）

其中：

a 1 = m c f k t f

；

a 2 = k t f c s f

；

a 3 = k t f k s f

；

a 4 = a 5 = 0

b 1 = m c f m t f

；

b 2 = (m c f + m t f) c s f

b 3 = (m c f + m t f) k s f + m c f k t f

；

b 4 = k t f c s f

；

b 5 = k t f k s f

根据车辆前轮垂向加速度与路面激励信号之间的传递函数逆向推导得到车辆悬架动力学回归模型，可将实车实验中所获得的车轮垂向振动加速度信号转换成为路面激励及路面的不平度信息。通过悬架回归模型可将路面不平度信息进行重新建模，从而将提前感知到的路面激励作为后轴悬架系统的输入。

1.2 谐波叠加法路面激励模型

本文除实验得到的3种路面之外，还增加了谐波叠加法所得的仿真路面进行验证分析，谐波叠加法是一种时域随机路面激励的模拟仿真方法，其基本原理是通过路面不平度可以在离散傅里叶变化下分解成一系列含有不同频率和幅值的正弦波，将一系列正弦波叠加起来可以得到路面不平度的时域模型。

根据ISO/TC108/SC2N67和GB 7031，路面位移功率谱密度的拟合表达式为

G x r (n) = G x r (n 0) n n 0 - ω, n m i n ≤ n ≤ n m a x

（4）

当车辆以一定速度

v

行驶于空间频率为

n

的路面上时，其等效的时间频率可以表示为

f = v n

（5）

其中，时间频率

f

和空间频率

n

的频率范围分别为

(f m i n, f m a x) 和 (n m i n, n m a x)

。

由式（5）可将空间频率功率谱密度

G x r (n)

转换为时间频率功率谱密度

G x r (f)

，根据平稳随机过程的平均功率频谱展开性质，路面不平度的方差为

σ x r 2 = ∫ f m i n f m a x G x r (f) d f

（6）

将时间频率区间

(f m i n, f m a x)

划分为

m

个小区间，每个区间的中心频率记为

f k (k = 1,2, ⋯, m)

，再将中心频率处的谱密度值

G x r (f k)

代替真实功率谱密度在该小区间内的谱密度值，则式（6）经离散化后可近似表示为

σ x r 2 = ∑ k = 1 m G x r (f k) Δ f k

（7）

每个小区间段标准差为

2 G x r (f k) Δ f k

的正弦波函数可表示为

2 G x r (f k) Δ f k s i n (2 π f k t + θ k)

，

θ k

为区间

[0,2 π]

上的随机数。将各个小区间段的正弦波叠加起来得到谐波叠加法生成的路面激励模型：

x r (t) = ∑ k = 1 m 2 A k s i n 2 π f k t + θ k)

（8）

其中

A k = 2 G x r (f k) Δ f k

1.3 速度自适应轴距预瞄

通过1.1节的方法可测得前轮的垂直加速度信息，根据悬架系统的回归模型求得前轮的路面激励。这里提出一种速度自适应的轴距预瞄方法，能够准确地估计出非匀速行驶时后轮的路面输入信息，以驾驶员一侧车轮为例，根据牛顿第二定律，可将后轮的主动悬架动力学模型简化为

m c r x ¨ s r = F r - c s r x ˙ s r - x ˙ t r - k s r x s r - x t r m t r x ¨ t r = c s r x ˙ s r - x ˙ t r + k s r x s r - x t r - k t r x t r - x r r - F a r

（9）

式中：

m c r

为后轴的集中簧上质量；

m t r

为后轮簧下质量；

x s r

为后轴的集中簧上质量垂直位移；

x t r

为后轮的垂直位移；

x r r

为后轮路面输入；

c s r

为后悬架阻尼；

k s r

为后悬架刚度；

k t r

为后轮胎刚度；

F a r

为后悬架作动器输出力。

根据式（9），选取系统的状态变量为

X = x s r - x t r x ˙ s r x t r - x r r x ˙ t r T

，选取系统的输出量为

Y = x s r - x t r x t r - x r r F a r x ¨ s r T

，故悬架系统可以用如下状态方程来表示，即

X ˙ = A X + B 1 x ˙ r r + B 2 F a r Y = C 1 X + D 11 x ˙ r r + D 12 F a r

（10）

其中：

A = 0 1 0 - 1 - k s r m c r - c s r m c r 0 c s r m c r 0 0 0 1 k s r m t r c s r m t r - k t r m t r - c s r m t r

；

B 1 = 00 - 1 0

C 1 = 1 0 0 0 0 0 1 0 0 0 0 0 - k s r m c r - c s r m c r 0 c s r m c r

；

B 2 = 0 1 m c r 0 - 1 m t r

D 11 = 0000

；

D 12 = 001 1 m c r

当车辆非匀速行驶时，后轮的路面激励与前轮的路面激励相差时间

τ (t)

，故满足如下关系：

x r f (t) = x r r (t + τ (t))

（11）

式中：

τ (t) = L / v (t)

，

L

为轴距；

v (t)

为车速；

τ (t)

为前后轮路面激励之间的信号延迟时间。

当车辆变速行驶时，满足以下关系式：

∫ t - τ t v (t) d t = L

（12）

设车速的采样间隔为

T s

，可将其离散化：

∑ i = k - k d i = k v i ⋅ T s = L

（13）

利用上式从当前时刻寻优，即可获得前后轮的延时关系，得到延迟时间

τ

，建立前轮路面激励和后轮预瞄路面激励之间的关系为

x r r x r f = e - τ s

（14）

由泰勒展开可将式（14）转化为线性多项式，为保证控制器的准确性，采用2阶逼近，取

φ 1 = 6 / τ

，

φ 2 = 12 / τ 2

，展开后可得：

x r r x r f = e - τ s 2 e τ s 2 = s 2 - φ 1 s + φ 0 s 2 + φ 1 s + φ 0

（15）

可将式（15）改写为

(x r r - x r f) (s 2 + φ 1 s + φ 0) = - 2 φ 1 s x r f

（16）

设上式中

y = x r r - x r f

，

θ = - 2 φ 1

，对式（16）进行拉氏变化可得：

y ¨ + φ 1 y ˙ + φ 0 y = θ x ˙ r f

（17）

对于后悬系统，定义含有轴距预瞄信息的状态矢量

η = [η 1 η 2] T = [y y ˙ - θ ⋅ x ˙ r f] T

，其状态空间方程为

η ˙ = A η η + B η x ˙ r f x ˙ r r = C η η + D η x ˙ r f

（18）

其中：

A η = 01 - φ 0 - φ 1

；

B η = - 2 φ 1 2 φ 1 2

C η = 10

；

D η = 1

联立式（9）和式（17）可得含有轴距预瞄信息的主动悬架系统的状态方程：

X ˙ η = A 1 η X η + B 1 η x ˙ f + B 2 η F a r Y η = C 1 η X η + D 11 η x ˙ f + D 12 η F a r Z η = C 2 η X η

（19）

其中：

X ˙ η = X ˙ η ˙

；

X η = X η

；

Y η = Y η ˙

；

Z η = Z η

A 1 η = A B 1 · C η 0 A η

；

B 1 η = B 1 · D η B η

；

B 2 η = B 2 0

C 1 η = C 1 D 11 · C η 0 A η

；

D 11 η = D 11 · D η B η

；

D 12 η = D 12 0

Z = x 1 - x 2 x ˙ 1 x 2 - x r x ˙ 2 T

式中：

C 2 η

为单位矩阵；

Y η

为输出量；

Z η

为状态反馈。

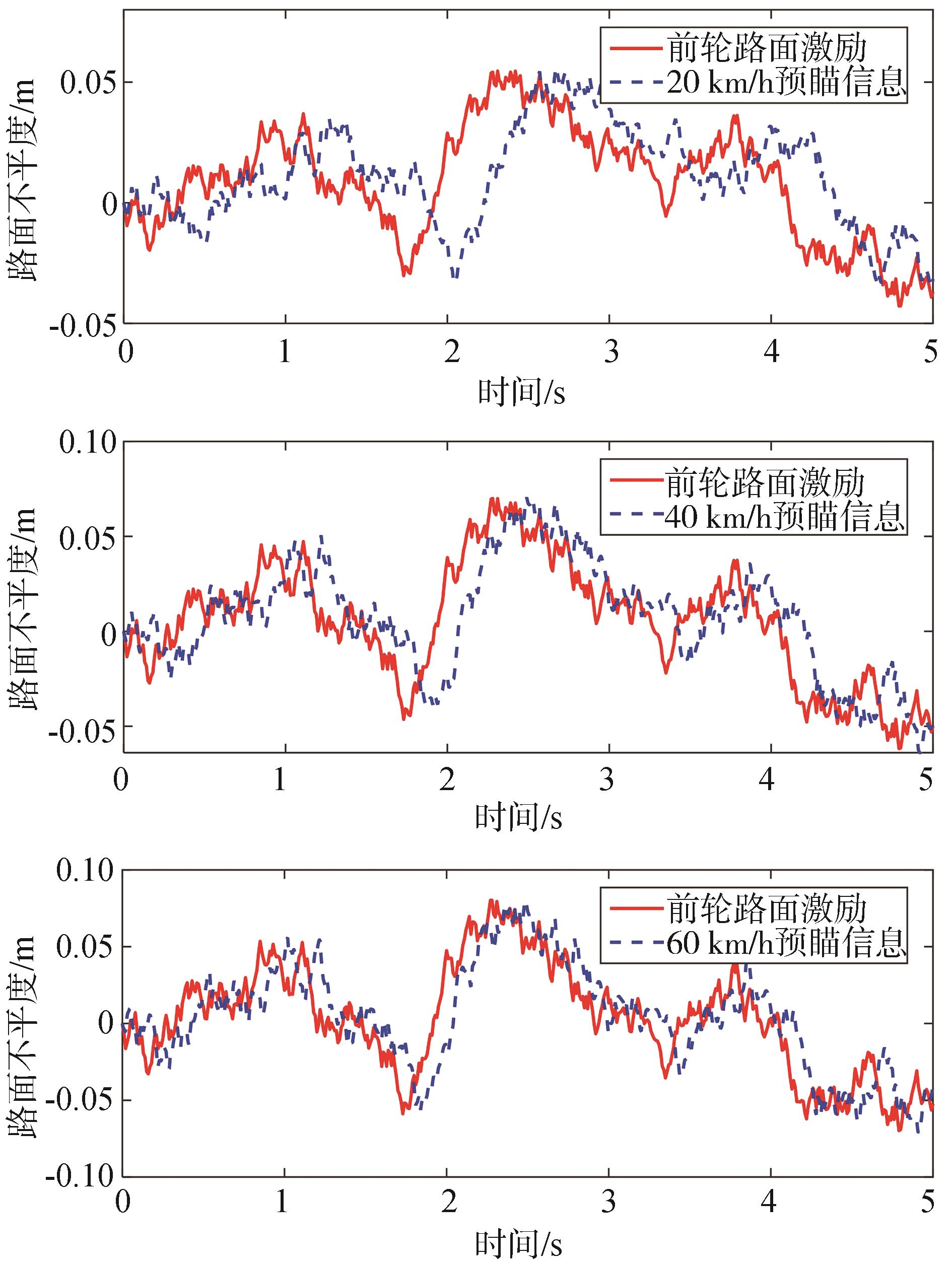

图2为车速分别在20、40和60 km/h时，车辆速度自适应轴距预瞄得到的预瞄信息和前轮路面激励之间的关系。由图可见，不同车速仿真得到的预瞄信息与前轮路面激励信号基本吻合，速度自适应效果较强，时间上相差

τ (t)

。

2 鲁棒H_∞控制策略

收起

由于车辆悬架系统结构复杂，一般的线性动力学模型难以实现对悬架系统的稳定控制，而采用鲁棒H_∞控制方法，在系统受到时变的外界扰动时也能保证良好的控制效果和鲁棒性，本文所提出的鲁棒H_∞控制方法的设计框图如图3所示，被控输入变量为主动悬架系统作动器的输出力

F a r

，反馈扰动输入变量为路面激励

x r

，系统的输出变量为悬架动行程（SWS）、轮胎动位移（DTD）和车身加速度（BA）。

2.1 基于LMI的轴距预瞄鲁棒H_∞控制

设计基于线性矩阵不等式的轴距预瞄鲁棒H_∞控制器，系统的控制目标就是提高乘坐的舒适性，可通过降低其外部激励到输出量的传递函数

G (y)

的最大值来实现，这与函数的H_∞范数定义相一致，因此控制目标的数学描述应满足如下关系式：

s u p G (y) ∞ ≤ γ

（20）

式中

γ

为一个规定的正标量。

在主动悬架控制系统的设计中，悬架的基本性能约束条件应满足以下3点。

悬架动行程不超过最大许用行程：

x t - x s < x s t m a x

（21）

式中；

x t

表示轮胎的垂直位移；

x s

表示车身的垂直位移；

x s t m a x

表示悬架的最大许用行程。

车轮与地面保持良好接触：

k t (x r - x t) < (m c + m t) g

（22）

式中：

k t

表示轮胎刚度；

x r

表示路面垂直位移；

m t

表示轮胎质量；

g

表示重力加速度。

控制力应小于作动器最大输出力：

F a < F m a x

（23）

式中：

F a

表示作动器输出力；

F m a x

表示作动器最大输出力。

设控制系统的状态反馈增益为

K

，将

F = K X η

代入到含有轴距预瞄信息的主动悬架系统的状态方程（19）中可得：

X ˙ η = A c X η + B 1 η x ˙ f Y η = C l X η + D 11 η x ˙ f Z η = C 2 η X η

（24）

其中：

A c = A η + B 2 η ⋅ K

；

C l = C 1 η + D 12 η ⋅ K

定理：对于给定的正标量

γ

，如果存在一个正定矩阵

P 0

和矩阵

Q

，则以下线性矩阵不等式成立：

P 0 A η + Q T B 2 η + A η P 0 + B 2 η Q P 0 C 2 η T B 2 η C 2 η P 0 - I 0 B 2 η T 0 - γ 2 I < 0

（25）

经证明，由式（24）所示的闭环系统具有H_∞性能，当且仅当存在正定矩阵

P 0

和

Q

使得线性矩阵不等式成立。求解出控制器参数

γ

、正定矩阵

P 0

和

Q

的最优解，闭环系统的控制增益为

K = Q P 0 - 1

。

2.2 基于多目标遗传算法的参数优化

悬架的性能指标为悬架动行程（SWS）、轮胎动位移（DTD）、车身加速度（BA）。此外，国际标准组织ISO 2631-3：1985表明：人体处于Z轴垂直方向振动频率范围在0.1-0.63 Hz时，生理上会产生严重不适，从而导致驾乘人员出现晕车现象；国家标准GB/T 13441.1—2007则表明，人体暴露于0.1~0.5 Hz的振动频率范围内时易产生晕动症。本文为降低驾乘人员晕动症发生的可能性，引入车身振动频率作为另一优化目标来改进控制策略，以降低车身在低频段的振动，目标函数如式（26）所示。

f 1 = R M S (S W S) = 1 n ∑ i = 1 n (x t (t i) - x s (t i)) 2 f 2 = R M S (D T D) = 1 n ∑ i = 1 n (x r (t i) - x t (t i)) 2 f 3 = R M S (B A) = 1 n ∑ i = 1 n x ¨ 2 s (t i) f 4 = R M S (B V F) = 1 n ∑ i = 1 n f B 2

（26）

由于控制器参数的不同取值会导致控制增益

K

有很大的差异，引入多目标遗传算法（MOGA）可以快速找到最优解，通过对线性矩阵不等式的参数求最优解从而提高控制器的控制效果，因目标函数都是求最小值，故主动悬架系统的多目标优化问题可以表述为

m i n F (K) = [f 1, f 2, f 3, f 4]

（27）

约束条件为

s . t . B A < B A p a s S W S < S W S p a s D T D < D T D p a s B V F < B V F p a s

（28）

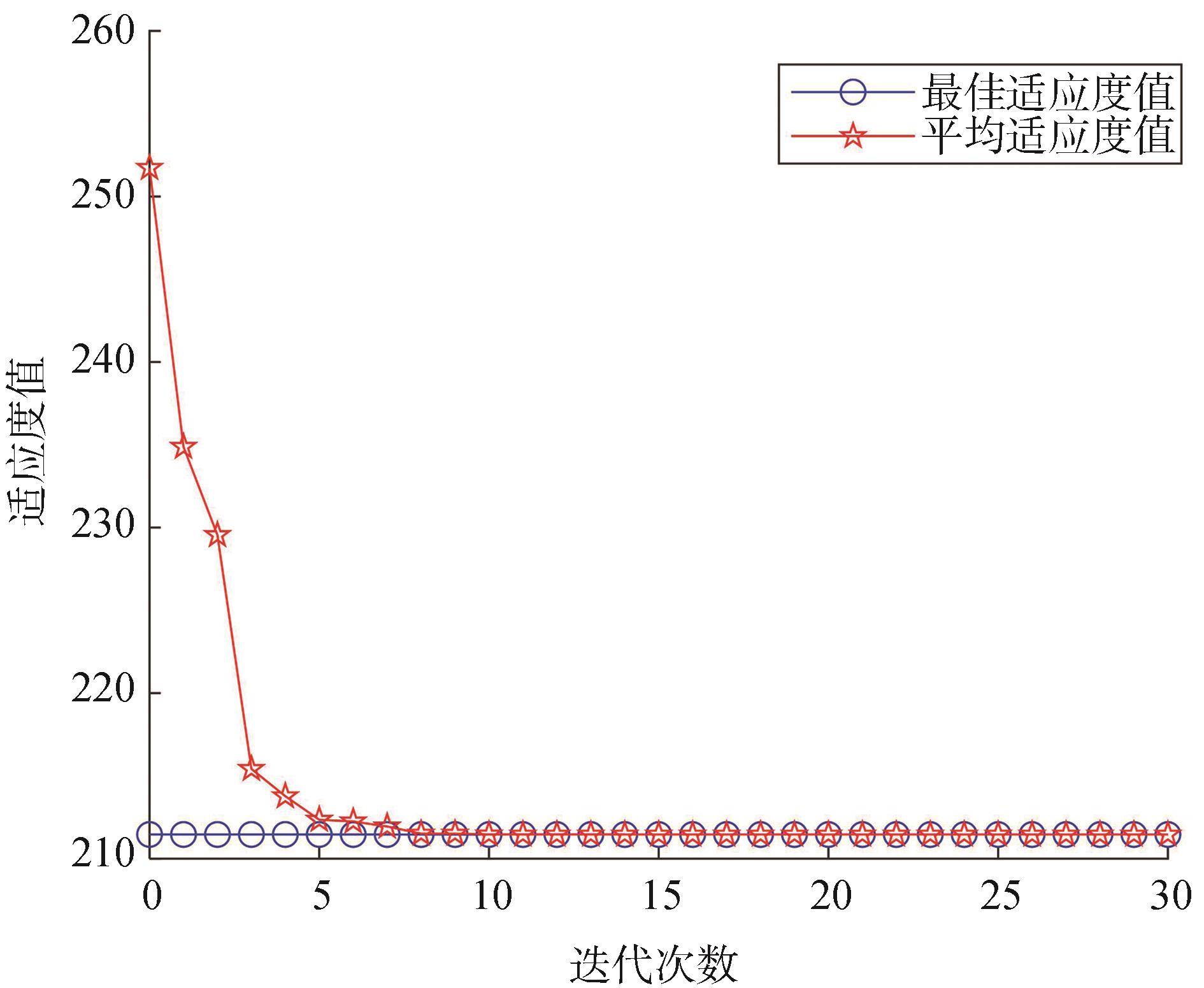

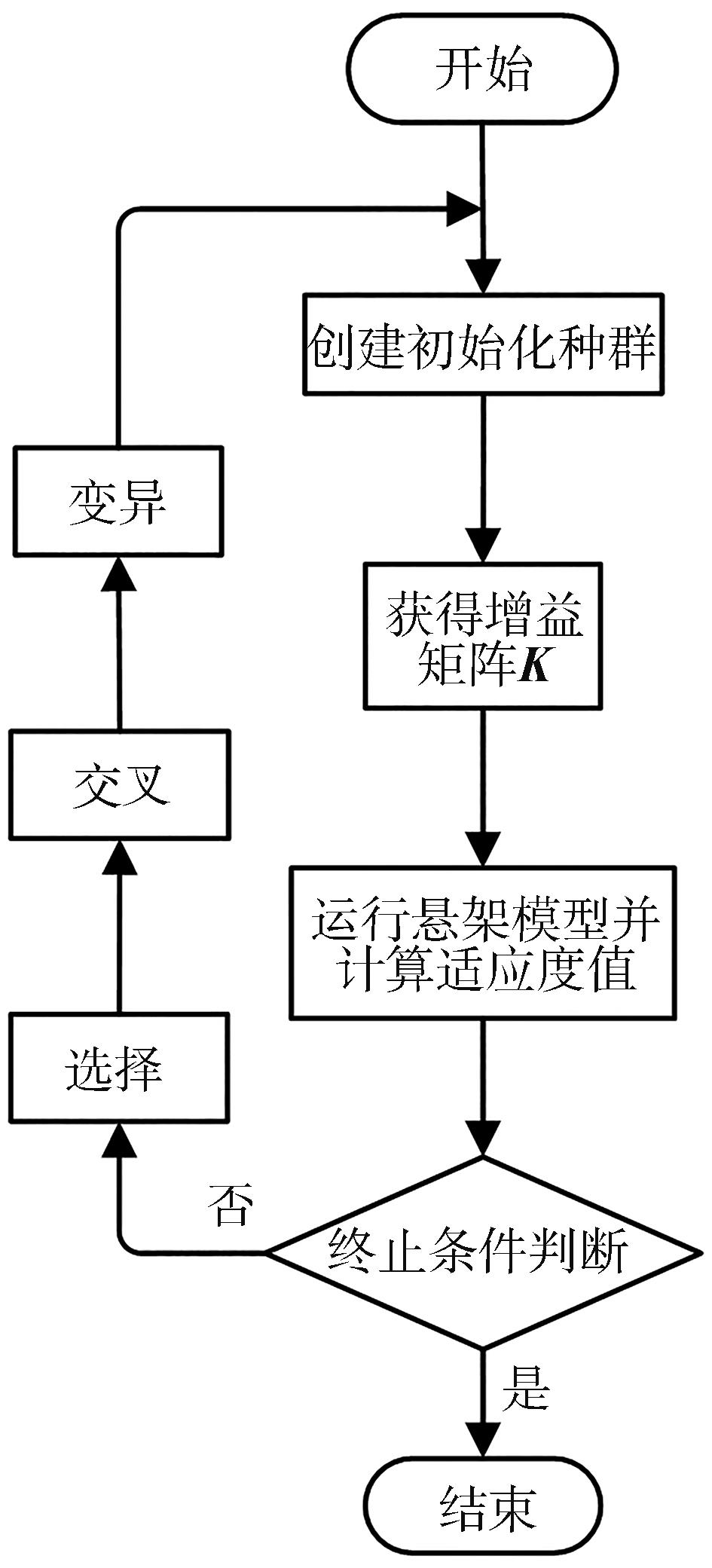

采用多目标遗传算法对鲁棒H_∞控制器参数进行优化的流程如图4所示，初始种群为50，最大遗传代数为30，精英个数为10，交叉概率为0.4，变异概率为0.4，最大进化代数为30，停止代数为30，在优化迭代过程中种群适应度的变化如图5所示，初始种群的适应度值为258.2，最佳适应度值为211.5。通过优化得到的最优控制反馈增益矩阵

K

可使悬架的性能指标和乘车舒适性达到最优。

3 实验结果与仿真分析

收起

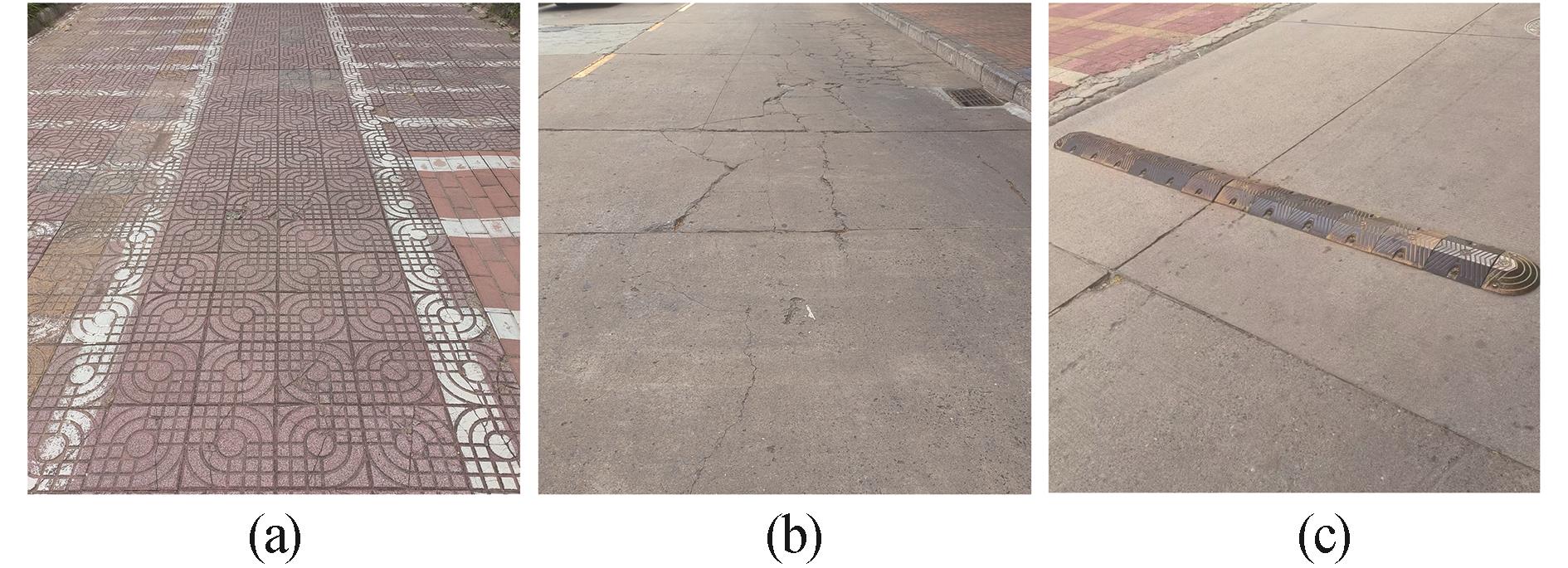

本文使用4种路面对所设计的控制器进行验证分析，分别为仿真C级路面和3种实验路面，如图6所示，图6（a）、图6（b）、图6（c）依次为砖块路、水泥路和标准减速带3种实验路面，其中：砖块路为方形铺路砖，路面不平度特征明显，便于采集振动信号；水泥路选择含有不规则裂纹的路面，增加路面特征；标准减速带截面近似梯形，底面宽300 mm，顶面宽100 mm，高50 mm。

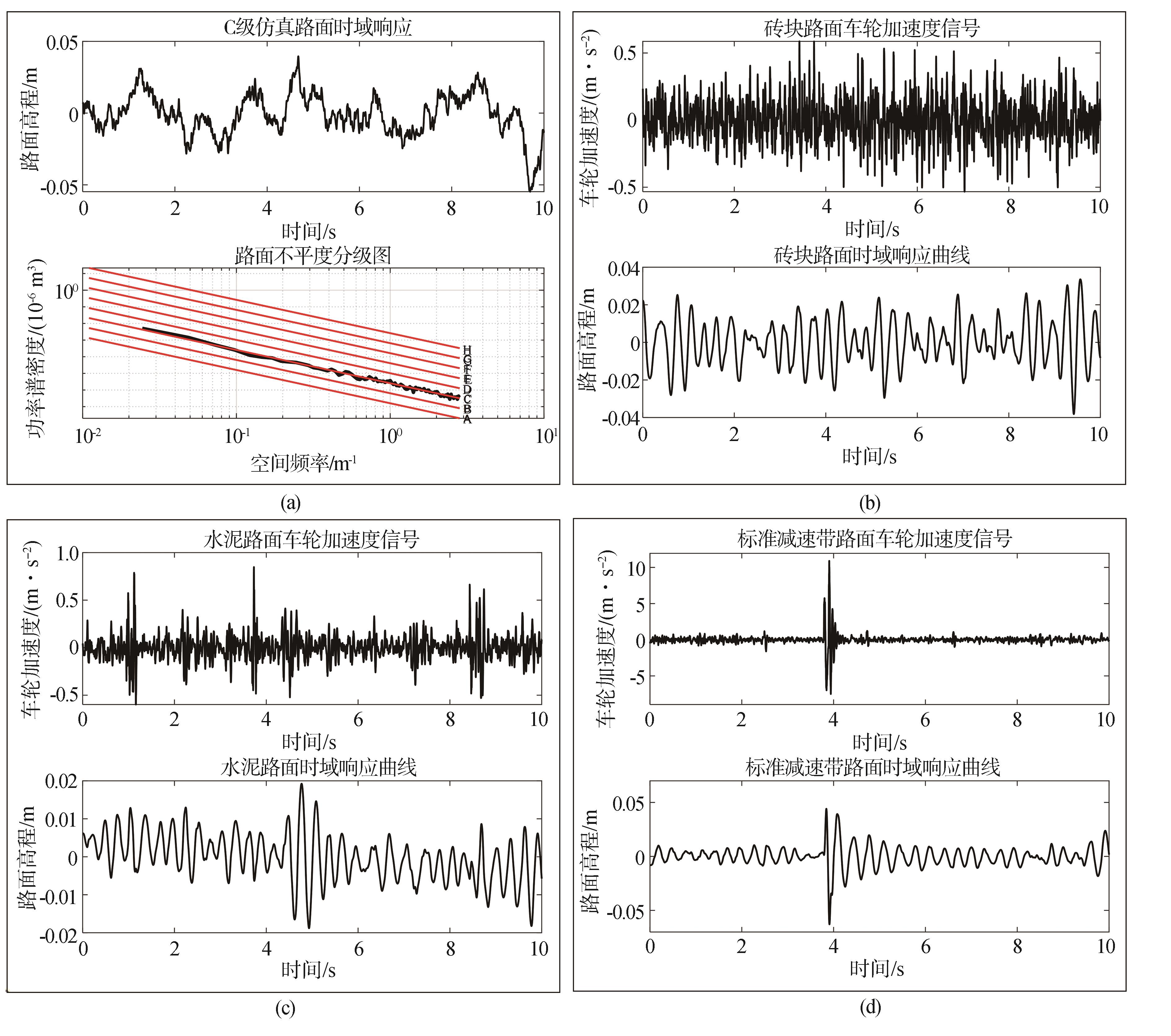

图7为仿真和实验结果。由图7（a）的路面不平度分级图可知，仿真得到的C级路面与国际标准化组织规定A~H 8种标准等级路面中的C级路面基本吻合。采用振动式路面不平度识别方法，可得到车辆在砖块路面（图7（b））、水泥路面（图7（c））和标准减速带路面（图7（d））上行驶时车轮的加速度信号和路面时域响应曲线，其中，振动式路面不平度识别方法得到的减速带高程峰值在50 mm附近，与实际减速带高程数据基本相同，且识别到的砖块路面和水泥路面不平缓信息均符合实际情况，因此该方法具有可行性。

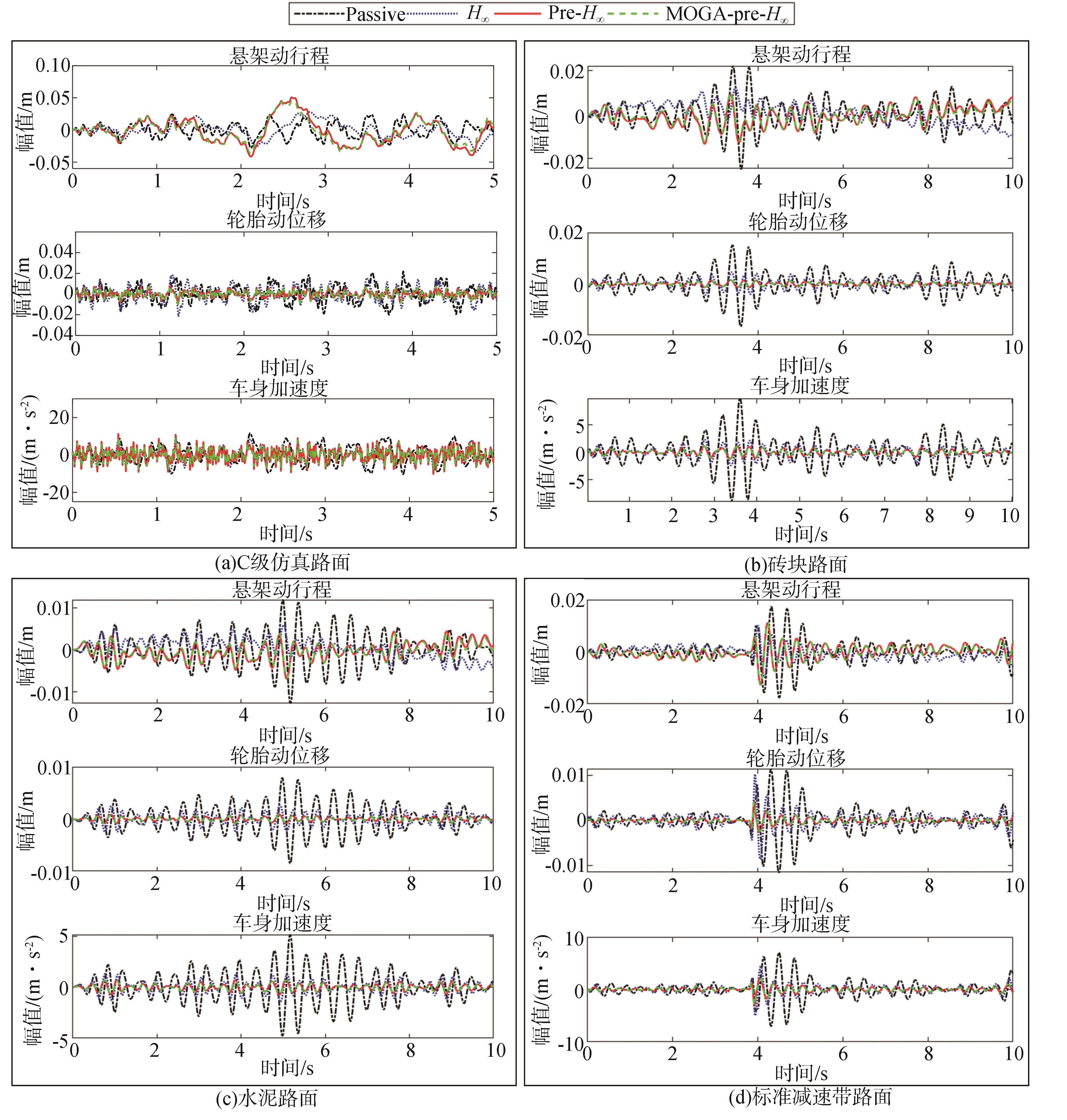

为验证多目标遗传算法优化的速度自适应轴距预瞄鲁棒H_∞控制策略的有效性，使用仿真C级路面（图8（a））和砖块路面（图8（b））、水泥路面（图8（c））以及标准减速带路面（图8（d））共4种工况进行分析比对。选取被动悬架（Passive）、鲁棒H_∞控制、轴距预瞄鲁棒H∞控制（Pre-H_∞）3种控制方法与本文所设计的方法（MOGA-pre-H_∞）进行对比分析，比较结果如图8所示。图9为C级路面工况下悬架动行程、轮胎动位移、车身加速度的最大值和均方根值的雷达图，图中每种控制方法的面积越小，表明控制效果越好。从图8和图9中可以看出，所设计的MOGA-pre-H_∞控制方法与被动悬架相比在性能上有较大的提升，与鲁棒H_∞控制和轴距预瞄鲁棒H_∞控制相比也有一定的改善。

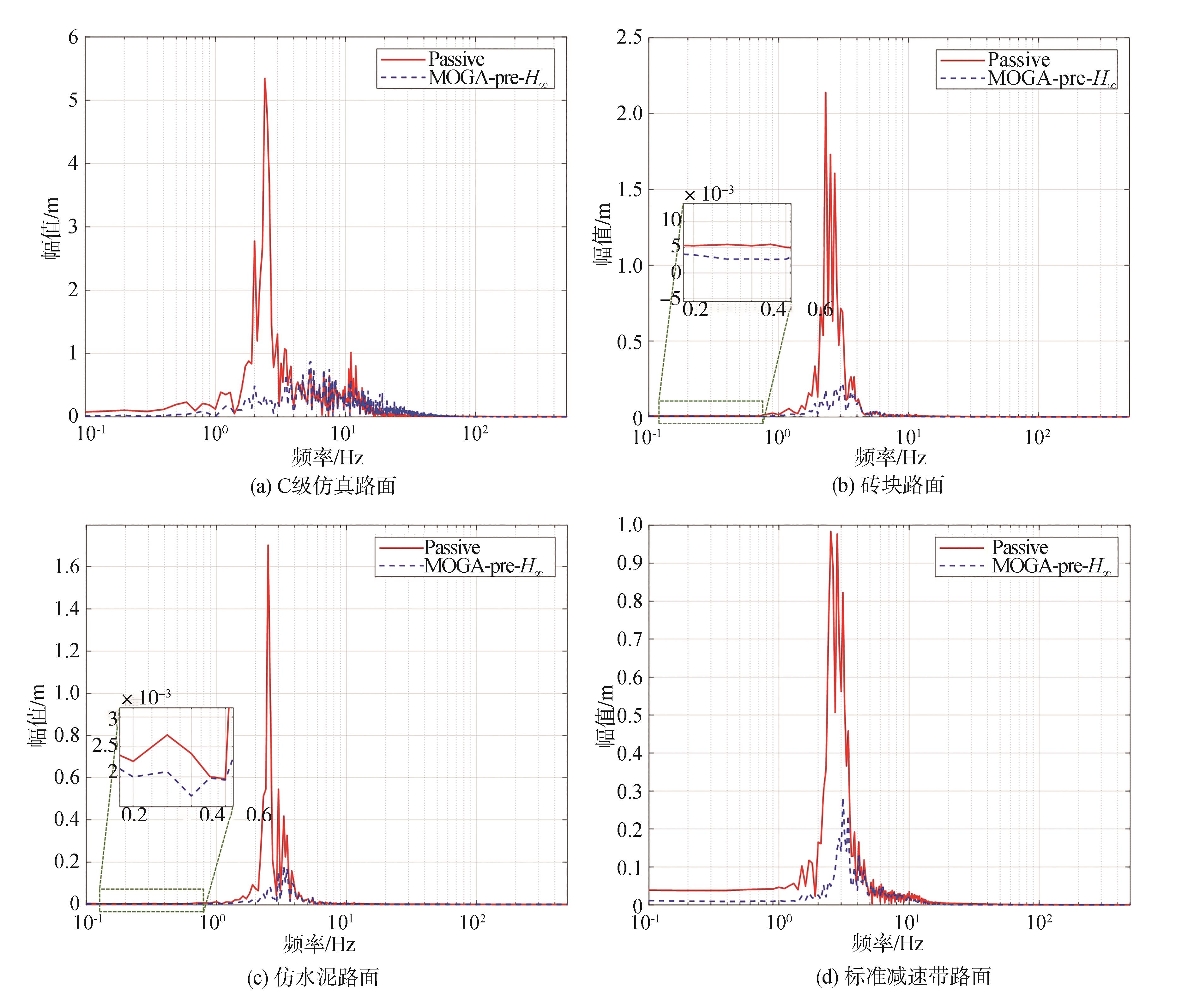

图10为各工况下被动悬架和MOGA-pre-H_∞控制下的车身振动频率响应曲线，图10（a）为C级仿真路面工况下的车身振动频率响应，图10（b）为砖块路面工况下的车身振动频率响应，图10（c）为仿水泥路面工况下的车身振动频率响应，图10（d）为标准减速带路面工况下的车身振动频率响应。从图中可以看出，该控制方法在人体对车身振动频率敏感范围（0.1-0.63 Hz）内也有很好的抑制效果，能够有效降低乘客晕动症的发病率，提高乘坐舒适性。

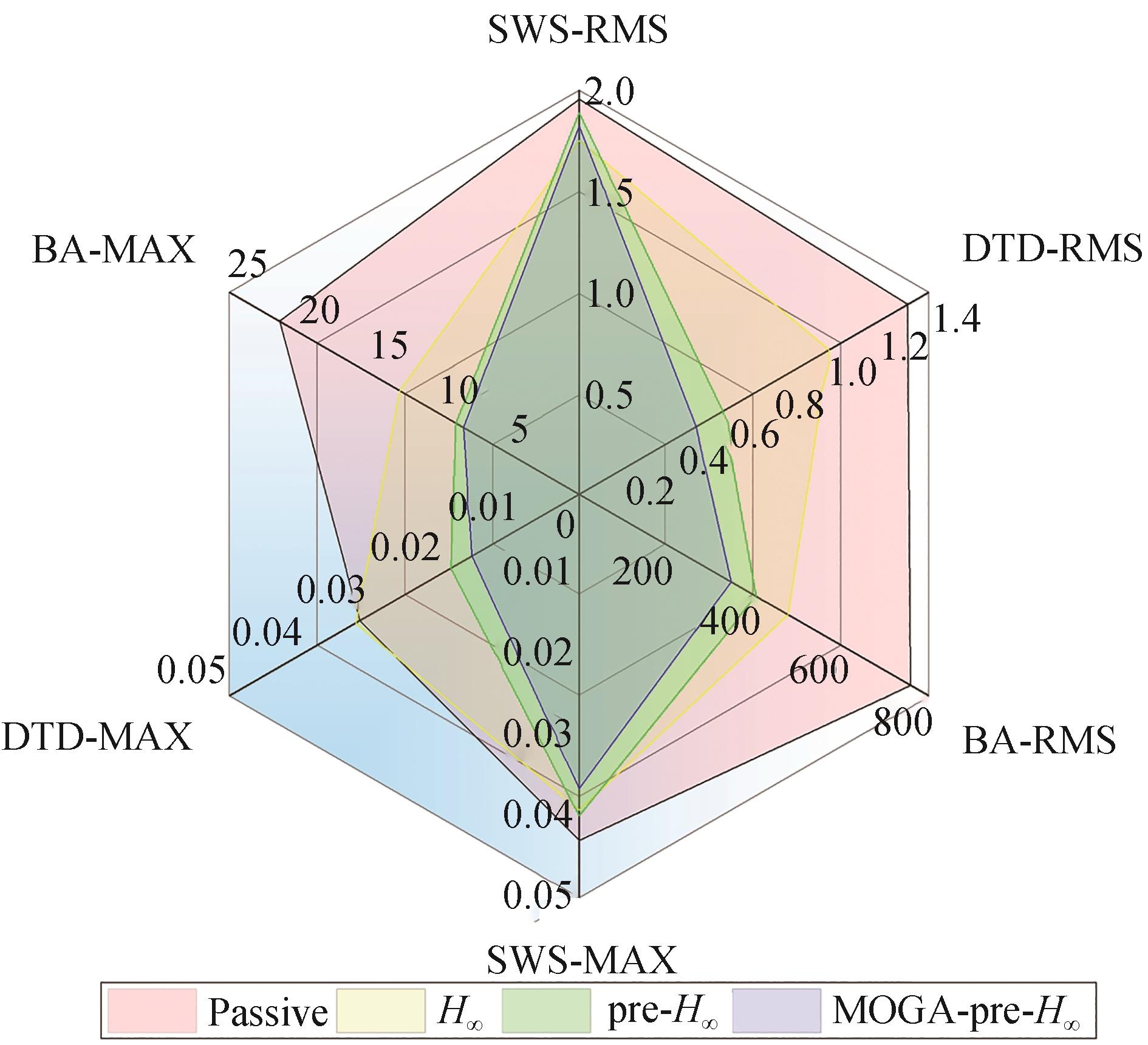

为进一步验证在不同控制方法下悬架的各项性能指标，表2给出了C级随机路面下悬架性能的均方根值及不同控制方法对悬架性能的改善程度。结果表明，相较于其他方法，本文所提出的多目标遗传算法优化的轴距预瞄H_∞控制方法对悬架动行程改善程度略低于H_∞控制，对驾乘舒适性影响较小，但导致主动悬架作动器耗能有所提升，而对于轮胎动位移和车身加速度有较为明显的改善，显著提升驾乘人员的乘坐舒适性，减少晕动症的发病率。

4 结论

收起

本文提出了一种基于路面识别的主动悬架自适应预瞄H_∞控制，利用改进的振动式路面不平度检测方法能够有效实现非匀速行驶工况下的路面采集，悬架系统回归模型对路面不平度的识别具有较好的精度，采用实车实验对3种不同路面进行数据采集，并将实验数据和仿真路面作为轴距预瞄鲁棒H_∞控制方法的输入，在兼顾一般平顺性指标的基础上新融入了考虑驾乘体验的晕动指标。实验结果表明，该控制器能够有效改善悬架的性能指标并抑制车身在人体敏感频率范围内的振动，有效降低晕动症的发病率，提高了乘坐舒适性。

基金

收起

^*国家自然科学基金(62073298)
河南省杰出外籍科学家工作室项目(GZS2023011)
河南省2024年科技发展计划项目(242102241049)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

THEUNISSEN J ，TOTA A，GRUBER P，et al. Preview-based techniques for vehicle suspension control：a state-of-the-art review[J]. Annual Reviews in Control，2021，51（2）：206-235.

[2]

MYRON P，ALEX A. Active vehicle suspension control using road preview model predictive control and radial basis function networks[J]. Applied Soft Computing，2022，120.

[3]

陈潇凯，曾洺锴，刘向，等. 基于VSL-MPC的半主动悬架预瞄控制研究[J]. 汽车工程，2022，44（10）：1537-1546.

CHEN X K，ZENG M K，LIU X，et al. Research on semi-active suspension preview control based on VSL-MPC[J]. Automotive Engineering，2022，44（10）：1537-1546.

[4]

KWON B S，KANG D，YI K，et al. Wheelbase preview control of an active suspension with a disturbance-decoupled observer to improve vehicle ride comfort[J]. Proceedings of the Institution of Mechanical Engineers，Part D：Journal of Automobile Engineering，2019，234（6）：1725-1745.

[5]

DING X K，LI R C，CHENG Y，et al. Design of and research into a multiple-fuzzy PID suspension control system based on road recognition[J]. Processes，2021，9（12）：2190.

[6]

吴荻非，刘成龙，覃伯豪，等. 基于车辆参数估计的振动式路面平整度检测标定方法[J/OL]. 中国公路学报，2024：1-21.

WU D F，LIU C L，TAN B H，et al. Calibration method for vibration-based road roughness detection based on vehicle dynamic parameters estimation[J/OL]. China Journal of Highway and Transport，2024：1-21.

[7]

寇发荣，邢龙龙，郭杨娟，等. 基于路面等级识别的车辆半主动悬架内外环控制[J]. 噪声与振动控制，2024，44（2）：171-177.

KOU F R，XING L L，GUO Y J，et al. Semi-active suspension inner and outer ring control of vehicles based on pavement grade recognition[J]. Noise and Vibration Control，2024，44（2）：171-177.

[8]

XU F L，CHEN L T，LOU J，et al. A real-time road detection method based on reorganized lidar data[J]. PLoS ONE，2019，14（4）：e0215159.

[9]

ZHAO T，GUO P L，HE J X，et al. A hierarchical scheme of road unevenness perception with LiDAR for autonomous driving comfort[J]. IEEE Transactions on Intelligent Vehicles，2024，9（1）：2439-2448.

[10]

NIKOLAY L，PETR L. Methods of assessment of accuracy of road surface roughness measurement with profilometer[J]. Transportation Research Procedia，2017，20：425-429.

[11]

YAO H，FAN Y N，LIU Y H，et al. Development and optimization of object detection technology in pavement engineering：a literature review[J]. Journal of Road Engineering，2024，4（2）：163-188.

[12]

ARTURO G，O'BRIEN E J，LI Y Y，et al. The use of vehicle acceleration measurements to estimate road roughness[J]. Vehicle System Dynamics，2008，46：483-499.

[13]

刘浪，张志飞，鲁红伟，等. 基于增广卡尔曼滤波并考虑车辆加速度的路面不平度识别[J]. 汽车工程，2022，44（2）：247-255.

LIU L，ZHANG Z F，LU H W，et al. Road roughness identification based on augmented kalman filtering with consideration of vehicle acceleration[J]. Automotive Engineering，2022，44（2）：247-255.

[14]

ZHAO B Y，NAGAYAMA T，XUE K，et al. Road profile estimation，and its numerical and experimental validation，by smartphone measurement of the dynamic responses of an ordinary vehicle[J]. Journal of Sound and Vibration，2019，457：92-117.

[15]

YU M，EVANGELOU S A，DINI D. Advances in active suspension systems for road vehicles[J]. Engineering，2024，33：160-177.

[16]

MOZAFFARI A，CHENOURI S，QIN Y C，et al. Learning-based vehicle suspension controller design：a review of the state-of-the-art and future research potentials[J]. eTransportation，2019，2.

[17]

FU Q D，WU J W，YU C Y，et al. Linear quadratic optimal control with the finite state for suspension system[J]. Machines，2023，11（2）：127.

[18]

ZENG Q，ZHAO J. Adaptive switching control of active suspension systems：a switched system point of view[J]. IEEE Transactions on Control Systems Technology，2024，32（2）：663-671.

[19]

FU Z J，YUAN P X，ZHOU F，et al. Self-learning control of model uncertain active suspension systems with observer–critic structure[J]. Measurement and Control，2022，55（5-6）：411-420.

[20]

DRIDI I，HAMZA，BEN Y N. A new approach to controlling an active suspension system based on reinforcement learning[J]. Advances in Mechanical Engineering，2023，15（6）.

[21]

ZHANG M H，JING X J. Energy-saving robust saturated control for active suspension systems via employing beneficial nonlinearity and disturbance[J]. IEEE Transaction on Cybernetics，2022，52（10）：10089-10100.

[22]

AZMI R，MIRZAEI M，HABIBZADEH-SHARIF A. A novel optimal control strategy for regenerative active suspension system to enhance energy harvesting[J]. Energy Conversion and Management，2023，291.

[23]

FU Z J，DONG X Y. H∞ optimal control of vehicle active suspension systems in two time scales[J]. Automatika，2021，62（2）：284292.

2025年第47卷第3期

PDF下载

437

190

引用本文

BibTeX

文章信息

doi: 10.19562/j.chinasae.qcgc.2025.03.013

接收时间：2024-08-14
首发时间：2025-07-09
出版时间：2025-03-25

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-08-14
修回日期：2024-09-17

基金

^*国家自然科学基金(62073298)

河南省杰出外籍科学家工作室项目(GZS2023011)

河南省2024年科技发展计划项目(242102241049)

作者信息

¹ 郑州轻工业大学机电工程学院，郑州 450002

² 山东美晨工业集团有限公司，诸城 262200

通讯作者:

付志军，教授，博士，E-mail：fuzhijun2008@163.com。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/qcygc/CN/10.19562/j.chinasae.qcgc.2025.03.013

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

控制方法	悬架动行程		轮胎动位移		车身加速度
控制方法	均方根值	较被动悬架改善程度	均方根值	较被动悬架改善程度	均方根值	较被动悬架改善程度
被动悬架	1.956 9		1.316 5		758.4
H_∞控制	1.754 2	10.36%	1.003 6	23.77%	478.1	36.96%
Pre-H_∞控制	1.892 5	3.29%	0.582 9	55.72%	406.3	46.43%
MOGA-pre-H_∞控制	1.825 8	6.70%	0.474 9	63.93%	348.6	54.05%
