汽车工程学报

序号	功能要求
1	电驱动冷却
2	电驱动余热利用
3	电池冷却
4	电池加热
5	电池余热利用
6	乘员舱冷却
7	乘员舱加热
8	乘员舱除霜/除雾
9	室外换热器化霜

序号	功能要求
1	电驱动冷却
2	电驱动余热利用
3	电池冷却
4	电池加热
5	电池余热利用
6	乘员舱冷却
7	乘员舱加热
8	乘员舱除霜/除雾
9	室外换热器化霜

序号	项目
温度	车辆状态	乘员舱	电池	电驱动
1	常温	快充	✘	☒	✘
2	常温	行驶	✘	✘	$\odot$
3	常温	行驶	✘	①	$\odot$
4	高温	快充	✘	☒	✘
5	高温	快充	①	☒	✘
6	高温	行驶	①	✘
7	高温	行驶	①	①	$\odot$
9	低温	快充	✘	①	✘
10	低温	快充	①	0	✘
11	低温	行驶	①	0	✘
12	低温	行驶	$\odot$	$\odot$	✘
13	极低温	行驶	$\odot$	✘	✘
14	极低温	行驶	☒	✘	✘
15	中温	行驶	$\odot$	✘	✘
		…	…

序号	项目
温度	车辆状态	乘员舱	电池	电驱动
1	常温	快充	✘	☒	✘
2	常温	行驶	✘	✘	$\odot$
3	常温	行驶	✘	①	$\odot$
4	高温	快充	✘	☒	✘
5	高温	快充	①	☒	✘
6	高温	行驶	①	✘
7	高温	行驶	①	①	$\odot$
9	低温	快充	✘	①	✘
10	低温	快充	①	0	✘
11	低温	行驶	①	0	✘
12	低温	行驶	$\odot$	$\odot$	✘
13	极低温	行驶	$\odot$	✘	✘
14	极低温	行驶	☒	✘	✘
15	中温	行驶	$\odot$	✘	✘
		…	…

序号	采暖模式	考核工况	环境温度/ ℃	乘员舱头部目标温度/ ℃	电池初始温度/ ℃	COP 计算公式	压缩机平均转速/ (r/min)	COP仿真值
1	单空气源热泵制热	CLTC	-7		2	${P}_{\text{WCON }}$ ${P}_{\text{压缩机 }}$	1750	2.00
2	单余热热泵制热	21	1900	2.95
3	空气+余热热泵制热		2050	2.86

序号	采暖模式	考核工况	环境温度/ ℃	乘员舱头部目标温度/ ℃	电池初始温度/ ℃	COP 计算公式	压缩机平均转速/ (r/min)	COP仿真值
1	单空气源热泵制热	CLTC	-7		2	${P}_{\text{WCON }}$ ${P}_{\text{压缩机 }}$	1750	2.00
2	单余热热泵制热	21	1900	2.95
3	空气+余热热泵制热		2050	2.86

序号	对应整车工况	环境	前 HVAC	压缩机	WCON
环境温度/ ℃	环境湿度/ %	前端风速/ (m/s)	模式	进风量/	进风温度/ ℃	进风湿度/ %	转速/ (r/min)	进水量/ (L/min)	进水温度/ ℃
1	CLTC循环	-7	50	1.6	全热吹脚	200	4.2	15	2000 (可调)	10	自平衡
2	${120}\mathrm{\;{km}}/\mathrm{h}$ 高速巡航	-7	50	3.2	350	4.2	15	4500 (可调)

序号	对应整车工况	环境	前 HVAC	压缩机	WCON
环境温度/ ℃	环境湿度/ %	前端风速/ (m/s)	模式	进风量/	进风温度/ ℃	进风湿度/ %	转速/ (r/min)	进水量/ (L/min)	进水温度/ ℃
1	CLTC循环	-7	50	1.6	全热吹脚	200	4.2	15	2000 (可调)	10	自平衡
2	${120}\mathrm{\;{km}}/\mathrm{h}$ 高速巡航	-7	50	3.2	350	4.2	15	4500 (可调)

序号	对应整车工况	验收项	测试结果	判定
HVAC 换热量/ kW	暖芯进水温/ ℃	COP	HVAC换热量/ kW	暖芯进水温/ ℃	输入功耗/ kW	COP
1	CLTC循环	2.68	45	1.91	2.69 (3 000 r/min)	46.4	1.40	1.92	达成
2	${120}\mathrm{\;{km}}/\mathrm{h}$ 高速巡航	3.31	45		3.51 (4 500 r/min)	62.1	2.56		达成

序号	对应整车工况	验收项	测试结果	判定
HVAC 换热量/ kW	暖芯进水温/ ℃	COP	HVAC换热量/ kW	暖芯进水温/ ℃	输入功耗/ kW	COP
1	CLTC循环	2.68	45	1.91	2.69 (3 000 r/min)	46.4	1.40	1.92	达成
2	${120}\mathrm{\;{km}}/\mathrm{h}$ 高速巡航	3.31	45		3.51 (4 500 r/min)	62.1	2.56		达成

项目	具体标定工作	环境温度
制热工况下空调各目标值参数标定	压缩机目标高压控制PID参数标定	-5
压缩机目标高压控制 PID 参数标定	-10
WCON出口测目标过冷度PID参数标定	-10
暖风芯体目标水温 DHT HeatPump 参数标定	-5
暖风芯体目标水温 DHT HeatPump 参数标定	-10
暖风芯体目标水温 DHT PTC 参数标定	-18
电池加热 DCT PTC 参数标定	-10
乘员舱升温标定	依据企业标准测试乘员舱内的温升曲线, 确保乘员舱温升满足要求	-20
低温续航里程衰减率测试	参考EV-test对整车低温续航里程进行验证, 并优化热管理控制策略	-7
高温续航里程衰减率测试	参考EV-test对整车高温续航里程进行验证, 并优化热管理控制策略	35
低温快充试验延长率测试	参考EV-test对整车低温快充时间进行验证, 并优化热管理控制策略	-10
高温快充试验延长率测试	对整车高温快充时间进行验证, 并优化热管理控制策略	40

项目	具体标定工作	环境温度
制热工况下空调各目标值参数标定	压缩机目标高压控制PID参数标定	-5
压缩机目标高压控制 PID 参数标定	-10
WCON出口测目标过冷度PID参数标定	-10
暖风芯体目标水温 DHT HeatPump 参数标定	-5
暖风芯体目标水温 DHT HeatPump 参数标定	-10
暖风芯体目标水温 DHT PTC 参数标定	-18
电池加热 DCT PTC 参数标定	-10
乘员舱升温标定	依据企业标准测试乘员舱内的温升曲线, 确保乘员舱温升满足要求	-20
低温续航里程衰减率测试	参考EV-test对整车低温续航里程进行验证, 并优化热管理控制策略	-7
高温续航里程衰减率测试	参考EV-test对整车高温续航里程进行验证, 并优化热管理控制策略	35
低温快充试验延长率测试	参考EV-test对整车低温快充时间进行验证, 并优化热管理控制策略	-10
高温快充试验延长率测试	对整车高温快充时间进行验证, 并优化热管理控制策略	40

序号	试验项目	考核工况	判定标准
1	空调系统最大升温	怠速	企业标准
低速行车
高速行车
2	空调系统最大降温	行车工况
3	整车热平衡	越野行驶
低速爬坡
高速爬坡
高速循环
4	低温快充	电池加热
电池+乘员舱混合加热
5	高温快充	电池冷却
电池+乘员舱混合制冷
6	高低温续航衰减	35 °C下 CLTC 循环工况	CCRT评分
-7 ℃下 CLTC 循环工况

序号	试验项目	考核工况	判定标准
1	空调系统最大升温	怠速	企业标准
低速行车
高速行车
2	空调系统最大降温	行车工况
3	整车热平衡	越野行驶
低速爬坡
高速爬坡
高速循环
4	低温快充	电池加热
电池+乘员舱混合加热
5	高温快充	电池冷却
电池+乘员舱混合制冷
6	高低温续航衰减	35 °C下 CLTC 循环工况	CCRT评分
-7 ℃下 CLTC 循环工况

制热模式	平均车速/ (km/h)	环境温度/ ℃	电驱动初始水温/ ℃	系统目标水温/ ℃	实际暖风水温/ ℃	相较单PTC工况功耗变化/ kW
PTC升温+余热热泵保温	70	-20	-17	70	69	-0.15
单PTC	69
PTC升温+余热热泵保温单PTC	70	-20	-17	75	76	+0.38
76

制热模式	平均车速/ (km/h)	环境温度/ ℃	电驱动初始水温/ ℃	系统目标水温/ ℃	实际暖风水温/ ℃	相较单PTC工况功耗变化/ kW
PTC升温+余热热泵保温	70	-20	-17	70	69	-0.15
单PTC	69
PTC升温+余热热泵保温单PTC	70	-20	-17	75	76	+0.38
76

环境温度: 考核工况: CLTC工况循环乘员舱采暖目标: 平均温度
控制策略版本	V0	V1	V2	V3
压缩机平均输出功率	$\geq {1.4}\mathrm{\;{kW}}$	1.35 kW	1.23 kW	0.9 kW
数据来源	性能目标分解	一维仿真	早期试验样车实测	具备量产方案代表性的试验样车实测
绝对优化效果		3.57%	12.14%	35.71%

环境温度: 考核工况: CLTC工况循环乘员舱采暖目标: 平均温度
控制策略版本	V0	V1	V2	V3
压缩机平均输出功率	$\geq {1.4}\mathrm{\;{kW}}$	1.35 kW	1.23 kW	0.9 kW
数据来源	性能目标分解	一维仿真	早期试验样车实测	具备量产方案代表性的试验样车实测
绝对优化效果		3.57%	12.14%	35.71%

某纯电动车型的余热热源与空气源热泵控制策略研究

PDF下载

董哲明 , 強健伟 , 施睿 , 王小碧 , 王伟民 , 付静 , 唐禹 , 傅小嘉 , 贺其富

汽车工程学报 | 2023中国汽车工程学会空气动力学分会学术年会精选论文 2024,14(1): 83-93

收起

汽车工程学报 | 2023中国汽车工程学会空气动力学分会学术年会精选论文 2024, 14(1): 83-93

某纯电动车型的余热热源与空气源热泵控制策略研究

全屏

董哲明, 強健伟, 施睿, 王小碧, 王伟民, 付静, 唐禹, 傅小嘉, 贺其富

作者信息

东风汽车集团有限公司技术中心武汉 430058

董哲明(1989-),男,湖北十堰人,硕士,工程师,主要研究方向为整车热管理系统开发与性能管控。Tel: 18162741267 E-mail：dongzheming@dfmc.com.cn

通讯作者:

强健伟(1993-),男,安徽合肥人,硕士,工程师,主要研究方向为整车热管理控制系统开发与标定。Tel: 18186615247 E-mail：qiangjw@dfmc.com.cn

Research on Control Strategies for Waste Heat Source and Air Source Heat Pumps for Battery Electric Vehicles

Zheming DONG, Jianwei QIANG, Rui SHI, Xiaobi WANG, Weimin WANG, Jing FU, Yu TANG, Xiaojia FU, Qifu HE

Affiliations

Technology Center Dongfeng Motor Group Corporation Wuhan 430058 China

doi: 10.3969/j.issn.2095–1469.2024.01.08

文章导航

摘要

收起

随着纯电动汽车市场的进一步拓展,为了满足北方客户在寒冷天气下的采暖需求,并缓解低温环境下纯电动汽车续驶里程的衰减,需要对纯电动汽车在低温下的整车热管理控制策略进行更加贴合使用场景的优化。通过针对某纯电动车型在低温环境下不同使用场景中余热热泵与空气源热泵热管理控制策略的研究与实车验证,将热泵热管理系统的有效使用环境温度下限从15 °C拓展到了20℃,并且实现了该车型在7℃低温环境下CLTC工况续驶里程衰减率达到31.2%的优秀水平。

关键词

整车热管理系统 / 纯电动汽车 / 余热热泵 / 空气源热泵 / 低温环境 / 控制策略

Abstract

收起

With the continued expansion of the pure electric vehicle market, it is necessary to optimize the overall thermal management control strategy for BEVs in low temperatures. The optimization is crucial to better suit the application scenarios, particularly to meet the growing demands of customers in northern cold regions and to alleviate the decline in driving range of BEVs in lowtemperature environments. Based on research and realvehicle validation of the thermal management control strategies for waste heat source heat pumps and air source heat pumps in different lowtemperature scenarios for a BEV model, the paper has extended the effective operating lower temperature limit of the heat pumpbased thermal management system from 15 °C to 20 °C. Moreover, the attenuation rate of driving range has been significantly reduced to 31.2% under the CLTC driving condition at 7 °C.

Key words

thermal management system / battery electric vehicle / waste heat source heat pump / air source heat pump / low-temperature environment / control strategy

引用本文

董哲明, 強健伟, 施睿, 王小碧, 王伟民, 付静, 唐禹, 傅小嘉, 贺其富. 某纯电动车型的余热热源与空气源热泵控制策略研究. 汽车工程学报, 2024 , 14 (1) : 83 -93 . DOI: 10.3969/j.issn.2095–1469.2024.01.08

Zheming DONG, Jianwei QIANG, Rui SHI, Xiaobi WANG, Weimin WANG, Jing FU, Yu TANG, Xiaojia FU, Qifu HE. Research on Control Strategies for Waste Heat Source and Air Source Heat Pumps for Battery Electric Vehicles[J]. Chinese Journal of Automotive Engineering, 2024 , 14 (1) : 83 -93 . DOI: 10.3969/j.issn.2095–1469.2024.01.08

正文

收起

目前,国家“双碳”目标为我国汽车行业发展重新定义了绿色低碳转型的目标路径与可持续发展的使命愿景, 以纯电动汽车为代表的新能源汽车因其具备低能耗、零排放的优势 ^{[ 1 ]} ,其技术突破势在必行。在政府政策和市场趋势的双重驱动下,各汽车主机厂和造车新势力企业加大投资和研发力度, 纯电动汽车性能显著提高,销量快速上升。其中, 相比于普通非热泵型纯电动汽车整车热管理系统, 热泵型纯电动汽车整车热管理系统因其在采暖工况下具备更高的 COP 值, 且在低温环境中能拥有更好的续驶里程综合表现, 受到了北方汽车消费者的青睐, 成为最主要的纯电动汽车消费选项之一。

虽然热泵型整车热管理系统以其高效节能的优点已经在纯电动汽车上得到了广泛的研究与应用, 但由于目前产业化的车用热泵热管理系统主要采用与普通家用空调相同的 $\mathrm{R}{134}\mathrm{a}$ 冷媒介质,一般仅能在 $- {10}^{ \circ }\mathrm{C}$ 以上的环境温度取得较好的使用效果,然而在冬季最低气温能达到 $- {20}^{ \circ }\mathrm{C}$ 以下的北方地区, 单一空气源热泵的热管理系统在此气温下的能源效费比性能会显著下降。为了使车用热泵热管理系统在 $- {20}^{ \circ }\mathrm{C}$ 左右的低温环境下依然能有较好的 $\mathrm{{COP}}$ 值, 废热回收联合热泵热管理系统概念被提出: 纯电动汽车在极低温环境下可以通过利用电池、电机和电机控制器的冷却水废热来提高热泵热管理系统的能源效率和自身的续驶里程 ^{[ 2 ]} 。对于纯电动汽车的热泵型热管理系统而言, 当余热热源与空气源热源相组合时, 由于两种热源的获取位置及方式不同, 所以在低温环境下, 不同的用户使用场景下可以有不同的控制策略来提升加热性能与能耗效率 ^{[ 3 ]} ,从而进一步提升车辆的续驶里程。

1 空气源热泵与余热热泵模式特点分析

收起

在制热模式下, 车用热泵型热管理系统按照热源不同可分为空气源热泵模式和余热热泵模式: 以空气为热源通过室外换热器进行热量交换的称为空气源热泵模式；利用电池、电机和电机控制器等车用电气设备的冷却水废热作热源, 将低品位热能转化为用于供热的高品位热能的热泵称为余热热泵。

1.1 空气源热泵模式

热泵型热管理系统的空气源热泵制热工作原理与家用空调热泵制热原理相同, 通过压缩机将高温低压的气态冷媒压缩为高温高压的液态冷媒, 再通过车内换热器完成冷凝, 与车内空气进行热交换, 车内空气温度上升, 冷媒温度下降, 成为低温高压的液态冷媒; 低温高压的液态冷媒再通过电子膨胀阀, 成为低温低压的气态冷媒, 通过室外换热器, 与车外气体热交换, 车外空气温度降低, 冷媒温度升高, 成为高温低压的气态冷媒, 进入下一轮制热循环。如此往复, 实现车外热量交换至车内制热的效果, 工作原理如图 1 所示。

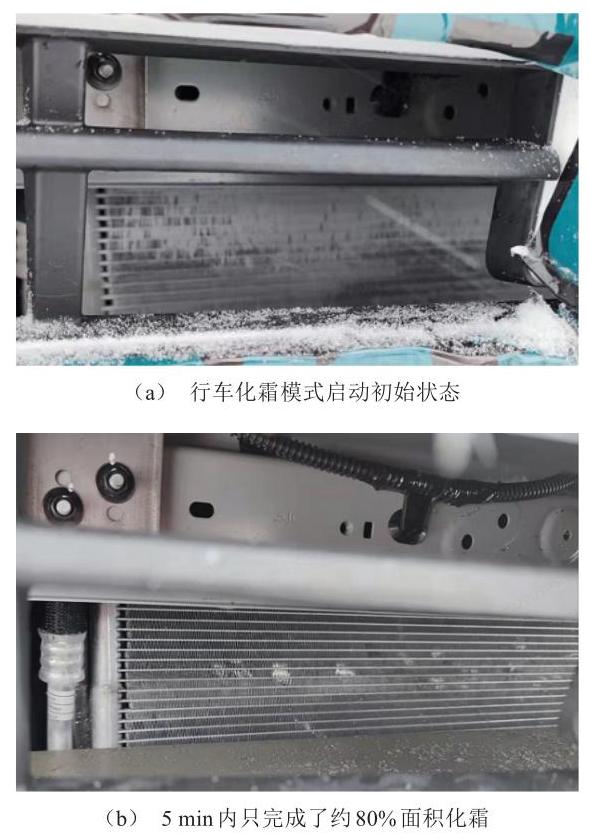

空气源热泵制热回路原理比较简单, 技术也相对成熟。但对于北方冬季寒冷地区而言,空气源热泵在冬季应用时, 容易出现结霜问题, 此时, 系统换热热阻增大, 单位时间内换热量减小。而且为了除去室外换热器上的霜层, 整车热管理系统不得不作周期性的短暂换向运行, 由制热工况改为制冷工况,蒸发器吸热改为冷凝器放热 ^{[ 4 ]} 。而这一过程的完成, 必然导致热管理系统实际制热运行时间的相对缩短, 从而影响向乘员舱内提供的热量, 而且会有较大的化霜噪声。此外,在-15 ${}^{ \circ }\mathrm{C}$ 或更低的极低温环境中, 部分车型的空气源热泵热管理系统效率迅速下降, 甚至出现不能启动的情况。

1.2 余热热泵模式

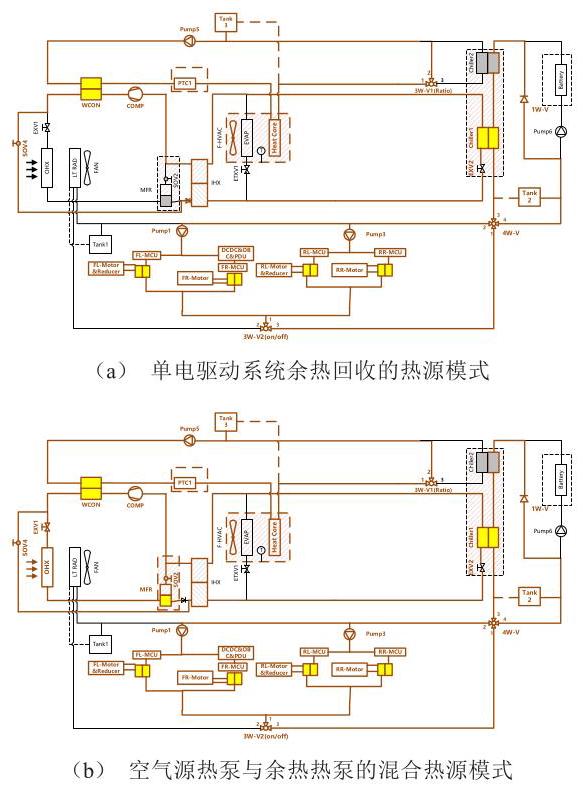

余热热泵模式依然遵循热力学逆卡诺循环, 根据热源的种类不同, 余热热泵的工作模式可分为单电驱动余热回收的热源模式和空气源与电驱动余热混合热源模式, 其工作原理如图 2 所示。

相比于单空气源热泵模式, 纯电动汽车的整车热管理系统的余热热泵模式因其主要热源可以来自电机、电机控制器等高压电气件的废热,在车辆长时间运行时, 单余热热泵模式下整车热管理系统的 COP效率受环境温度的影响会比较小。通过针对不同环境温度下车辆不同使用场景的热管理控制策略的有效应对, 相同性能目标下整车热管理系统的综合能耗效率将得到有效提升,整车综合能量也能得到整体优化 ^{[ 5 ]} ,这将有效缓解极低温环境下纯电动汽车的续驶里程衰减。

2 热管理系统架构建立与功能模式实现

收起

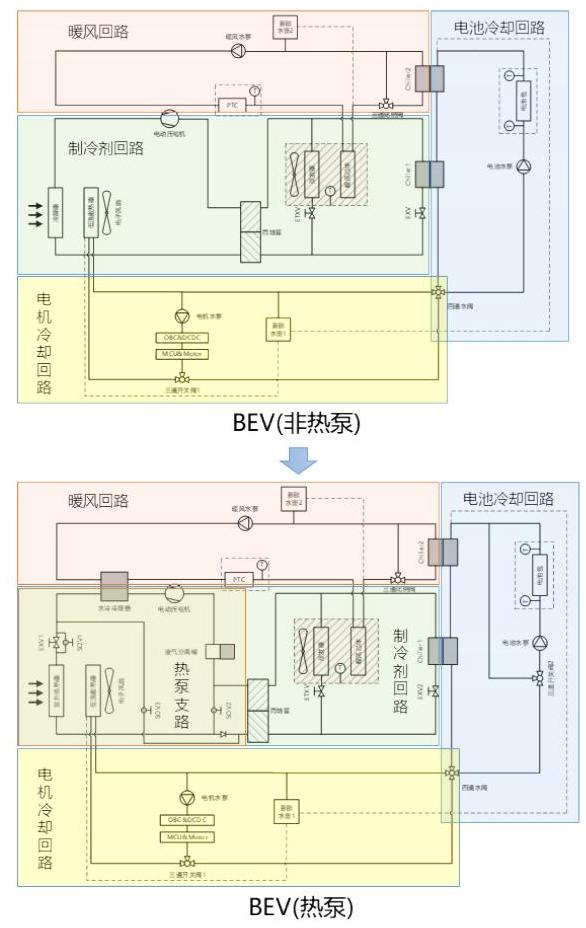

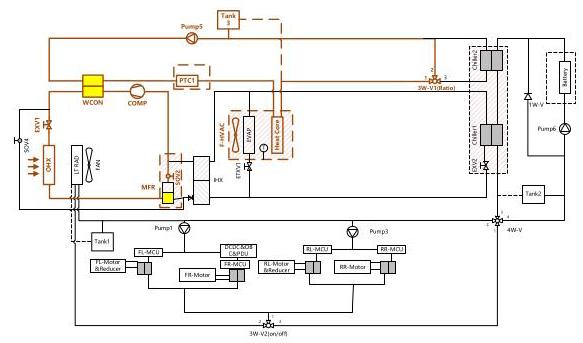

2.1 热管理系统架构建立

考虑到热管理系统架构的平台性开发特征, 为了满足同一架构下不同车型的功能和性能带宽的需求, 整车热管理系统架构回路结构需同时满足高继承性和可包容性, 并利用热管理系统架构的可拓展性, 通过型式基本不变的核心零部件 (空调箱、压缩机、PTC 和水冷电池包等)来配置不同车型类型和尺寸的差异化设计, 确保平台内各车型整车热管理系统核心零部件可最大程度地通用, 功能与性能达标 ^{[ 6 ]} 。针对平台在研车型的商企定位和性能目标带宽, 目标车型整车热管理系统架构在满足空气源热泵模式与余热热泵模式的功能需求外, 还需同时满足车型内性能拓展与车型间的特征改变, 从而有效地缩短架构平台内包括 REEV 与 PHEV 的衍生车型的热管理系统开发周期, 最大程度地节省系统产品成本和开发成本,如图 3 所示。

2.2 热管理功能模式定义

区别于一般 $\mathrm{{BEV}}$ 车型的整车热管理系统功能需求, 该在研 BEV 车型整车热管理系统除了需要满足完整的整车热管理系统应该具备表 1 所示的 9 种基本的功能模式 ^{[ 7 ]} 外,还需要根据该车型商企定位的越野需求, 组成满足适用于不同环境温度 (极低温、低温、常温、高温、极高温)、不同车辆行驶状态 (快充、爬坡、高速巡航、蠕行)、不同的越野模式(草原、沙漠、泥泞、岩石、维修)下的 30 多种( 表 2 所示为部分代表性工况)组合功能模式, 用于满足该车型从城市通勤到户外越野的全使用场景整车热管理需求覆盖。

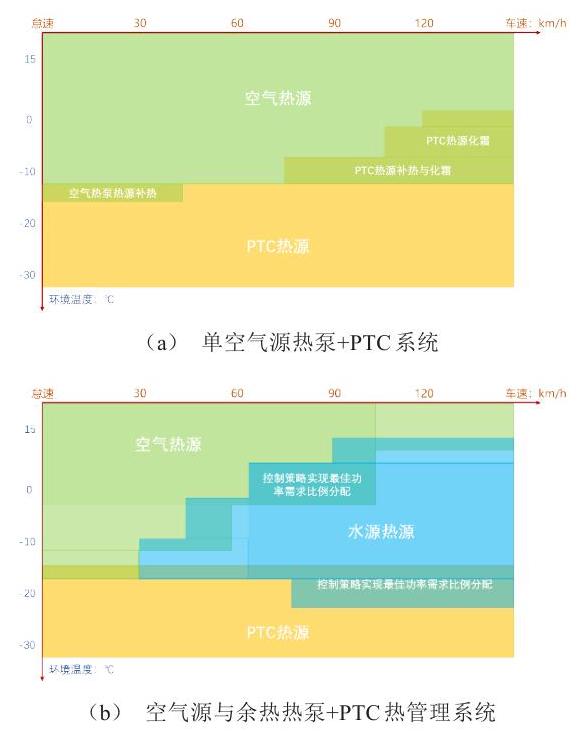

同时, 不同于单空气源热泵热管理系统仅需考虑空气源热泵与 PTC 热源间的切换与协同边界策略,该在研 $\mathrm{{BEV}}$ 车型在采暖模式下同时拥有室外空气、驱动系统废热两个热泵热源和PTC一个非热泵热源可供选择。考虑到热源供热特性, 采暖模式在进行控制策略制定时, 需针对不同环境温度和行车工况选择合适的热源模式配合方式, 并能在模式间实现无感知切换, 以达到在满足乘员舱热舒适性需求的前提下, 实现整车热管理系统的最佳能耗, 如图 4 所示。

2.3 热管理系统控制软件开发

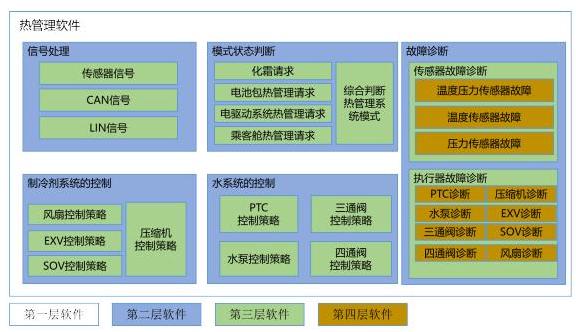

2.3.1 系统控制软件概要

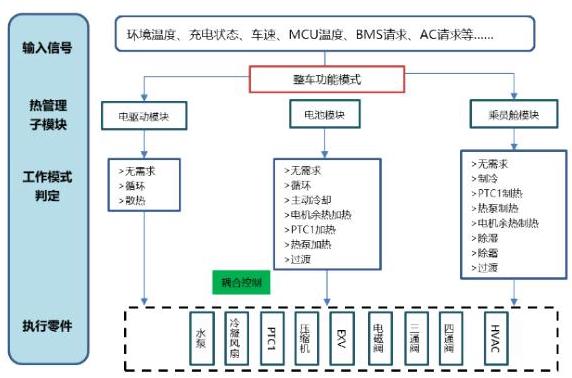

该 $\mathrm{{BEV}}$ 车型的热管理系统控制软件功能执行需要根据控制功能规范的要求, 实现电池热管理回路、电驱动 (电机和电控) 热管理回路和乘客舱空调回路的运行控制, 相关功能模式协调与切换要根据不同使用场景三者的需求权重完成综合判定。整车热管理控制系统在运行过程中, 接收电池管理系统发出的电池热管理请求、空调发出的乘客舱需求, 以及电驱动系统发出的热管理请求, 通过判断车辆充电状态、车速信息、环境温度等辅助信号, 综合判断确定当前的热管理功能模式状态, 再把控制信号发送给热管理系统各个受控零部件, 零部件执行相应的控制策略发出的指令信息, 最终实现所需的热管理功能模式表达,如图 5 所示。

为了满足该 $\mathrm{{BEV}}$ 车型的越野需求,整车热管理控制系统需要在某些越野工况下实现快速响应, 这需要尽可能地减少上层指令在整车各个控制器间的信号传递与不必要的逻辑判断。综合考虑该BEV 车型整车热管理控制系统的执行元器件与服务对象属性, 并满足该 BEV 车型软件与电气架构管理需求, 整车功能架构将热管理控制软件集成在动力域控制器, 乘员舱自动空调的控制软件集成在车身域控制器中, 不再使用独立的整车热管理和自动空调的控制器硬件,如图 6 所示。

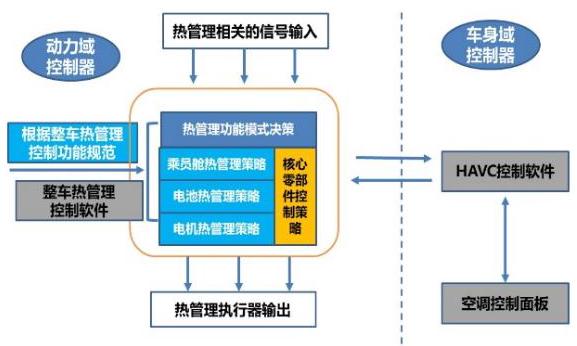

该 $\mathrm{{BEV}}$ 车型的热管理控制软件底层为动力域控制器(Power Domain Controller Unit, PDCU)控制软件,软件架构分为 4 层。如图 7 所示,第 1 层为热管理软件架构主体; 第 2 层分为通讯信号处理模块、模式状态控制模块、制冷剂系统控制模块、水系统控制模块和软件故障诊断模块；第 3 层是第 2 层的细节策略执行逻辑; 第 4 层则是各个传感器和执行器在诊断模块下的内部诊断程序。

2.3.2 热管理控制系统软件正向开发

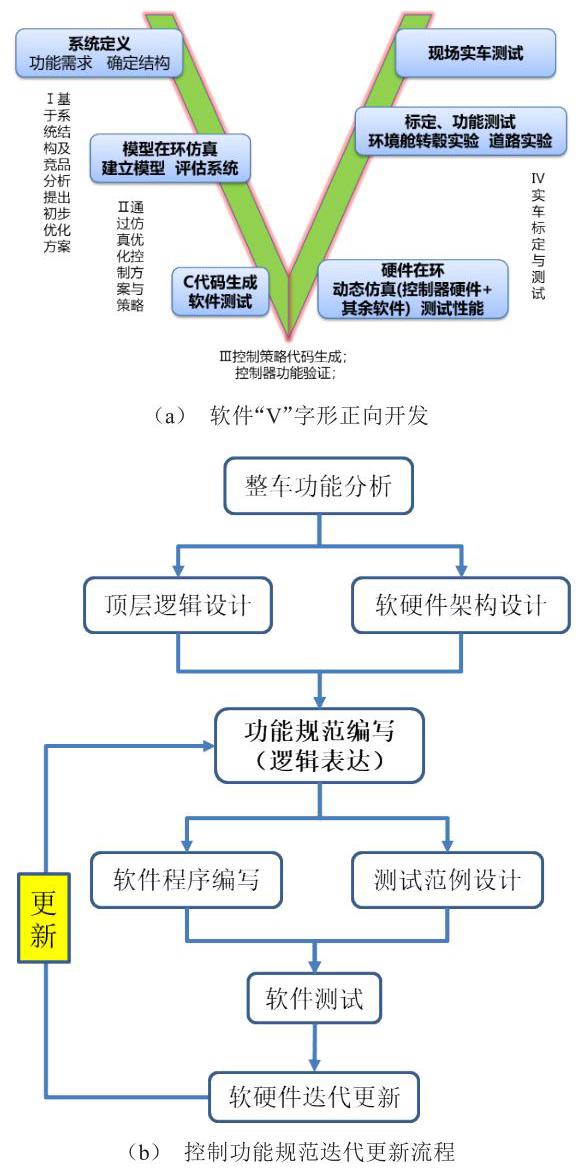

由于该 $\mathrm{{BEV}}$ 车型的整车热管理系统控制软件为自主正向白盒开发, 如图 8 所示, 为了有效缩短开发周期, 实现软件开发过程版本能满足车型开发不同节点的整车热管理系统功能与性能达成的需求, 通过 “V” 字形软件开发流程, 在提高软件开发的协作和更新速度的同时,将软件功能实现和性能验证有机地结合起来。通过整车热管理系统控制功能规范合理的版本迭代, 保证较高的软件开发质量并缩短整车热管理系统开发周期。

2.3.3 热管理控制系统软件硬件在环动态测试

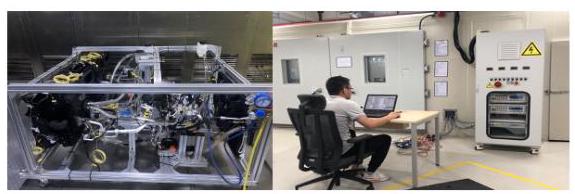

初版热管理控制软件开发完成后,为检验软件能完全实现设计前期所定义的功能模式, 确保热管理系统各核心零部件能根据控制功能规范所要求的指令正确动作, 需搭建功能测试台架对控制软件进行硬件在环动态测试, 如图 9 所示。

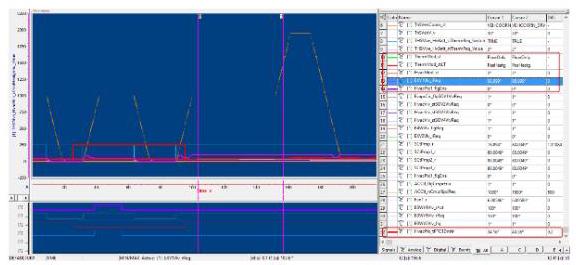

以极低温环境下电驱动余热热泵对乘员舱和电池进行混合加热模式为例, 在功能台架硬件在环动态测试过程中可以看到, 通过对电子膨胀阀 EXV1 的步数调节, 乘员舱暖风回路水温根据控制功能规范要求实现了上升, 如图 10 所示, 从而证明该功能在软件逻辑层面上得到了实现。

3 整车热管理系统性能一维仿真

收起

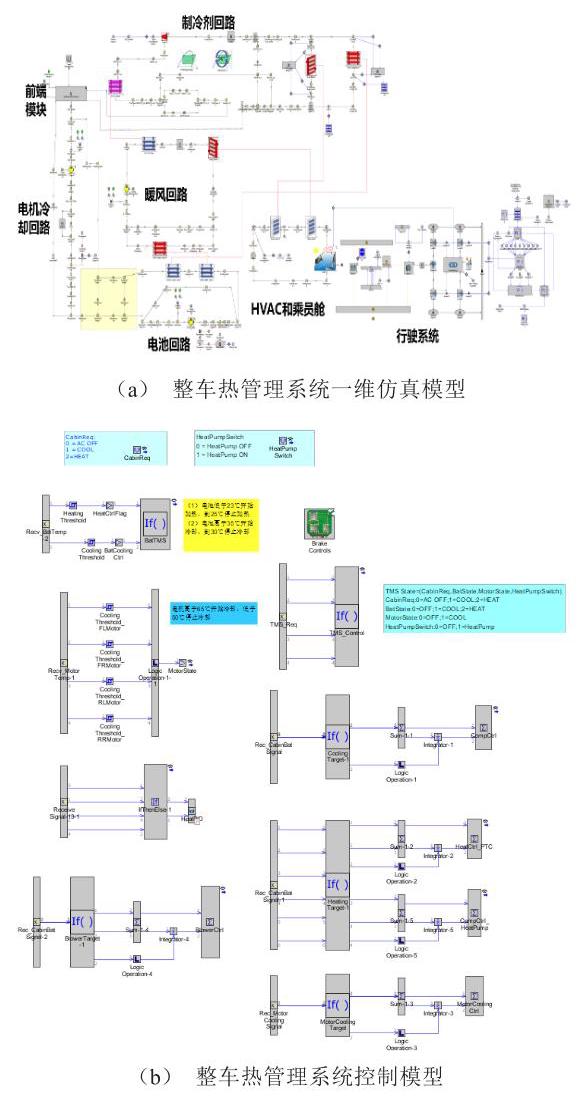

3.1 一维仿真模型建立

车型热管理系统开发前期, 为了检验核心系统零部件的匹配选型合理性, 并进一步预测各整车热管理系统功能模式下的性能目标达成, 需要通过一维仿真来评估系统方案的目标达成。不同于传统燃油汽车,纯电动汽车热管理系统高度耦合,一维仿真需要将各系统进行联合建模, 并且随着车型开发阶段的推进, 一维仿真模型的复杂程度、参数的固化度也随之提升。为了保证特定工况下的仿真精度, 该工况场景下的热管理系统控制策略也需要在仿真过程中体现。

以单空气源热泵制热模式为例, 在系统功能台架与性能台架验证前, 需先通过一维仿真来验证相关核心零部件的选型和热管理控制策略的合理性。随着车型开发的推进与整车热管理控制功能规范的迭代, 控制策略与系统软件功能逐渐成熟, 为了在实车功能与性能阶段性验证前评估该时期热管理控制策略的合理性, 需搭建整车一维仿真模型, 并输入待验证的控制策略, 完成阶段性整车热管理系统功能与性能达成仿真验证, 如图 11 所示。

3.2 整车一维仿真性能达成试验

BEV 车型的整车一维仿真除了要评估整车热管理系统最大性能达成外, 还需要评估特定使用工况下以性能达成为前提的相应控制策略是否能有效实现能耗的最佳效费比 ^{[ 8 ]} ,并且为后续热管理系统控制策略的进一步优化提供参考依据。

以 $- {7}^{ \circ }\mathrm{C}$ 环境温度下 $\mathrm{{CLTC}}$ 工况循环为例,为了实现该BEV车型整车低温性能在 CCRT 评价体系 ^{[ 9 ]} 中达到优秀水平, 车型开发前期需要通过整车一维仿真, 初步评估在满足整车采暖性能目标下不同制热模式的 COP 效率, 以确定在该考核工况下制热模式的控制策略制定方向。

考虑到 PTC 的制热 COP 小于 1 ,所以在制定整车一维仿真规划时可直接排除 PTC 长期参与的制热模式, 最终需要进行整车一维仿真的采暖模式、考核工况需求及对应的仿真结果见表 3 。仿真结果显示,该 BEV 车型在 $- {7}^{ \circ }\mathrm{C}$ 环境温度下进行 CLTC 工况循环, 单余热热泵模式下热管理系统的制热 COP 最高,所以在阶段性控制策略制定中,针对 $- {7}^{ \circ }\mathrm{C}$ 下的 CLTC 工况循环, 如果乘员舱发出采暖请求, 热管理系统优先选择单余热热泵模式进行制热。

4 整车热管理性能达成试验证

收起

纯电动汽车热泵型整车热管理系统在面向平台的正向开发过程中, 需要先进行热泵系统性能台架验证, 接着进行整车热管理系统环模标定和道路标定, 最后进行整车高低温性能验收, 最终实现对该 BEV 车型的整车热管理系统性能达标的考核。

4.1 性能台架标定与测试验证

由于在研 $\mathrm{{BEV}}$ 车型的热管理系统考核工况种类较多,且涉及到各类越野工况等复杂使用场景, 系统台架具备较大的局限性。所以在车型开发前期, 主要利用性能台架来验证热泵系统的最大性能达成和核心零部件的选型合理性, 并对在研 BEV 车型的整车热管理系统完成初级标定, 为后续的软件实车联调做准备。

同样以单空气源热泵制热模式为例, 根据考核工况目标需求, 其性能台架试验条件见表 4 , 性能台架测试结果见表 5 。性能台架测试表明该 BEV 车型的压缩机、室外换热器、水冷冷凝器、暖风芯体等核心零部件选型规格满足整车性能要求, 且热管理系统控制策略合理性。

4.2 实车标定与性能达成验证

完成台架标定与测试验证后,该 $\mathrm{{BEV}}$ 车型的

整车热管理系统需在试验样车上完成进一步的性能测试。考虑到车型在不同开发阶段的试验样车其装车方案与车型正式方案的差异性较大, 基于不同阶段试验样车的整车热管理系统实车验证计划需明确试验目的, 充分识别该 BEV 车型各整车级考核指标在该阶段试验样车上测试结果的参考性与代表性。

4.2.1 实车环境模拟标定

对于车型开发早期的试验样车, 由于代表性不足, 在进行整车热管理系统环模标定时, 仅需对包括系统的最大降温、最大升温、各个重要标定量进行线性扫描标定, 并对整车一般使用工况下的热管理系统能耗进行初步摸底, 见表 6 。但对于对乘员舱升降温、电池包加热冷却、除霜除雾、电池乘员舱同时加热或制冷的控制策略则需要进行比较详细的标定和验证。

4.2.2 实车最大性能验证

整车热管理系统最大性能实车测试,是在 $\mathrm{{BEV}}$ 车型研发中期对其整车热管理系统硬件架构性能最大能力的综合验证。对于在研 BEV 车型,需尽可能早地完成其整车热管理系统最大性能达成验证 (整车热管理最大性能体系见表 7 ), 该验证的完成是整车热管理系统核心零部件选型方案固化的首要前置条件, 更是在研 BEV 车型最终量产方案整车高低温性能目标达成的基础。

4.2.3 实车道路标定

经过充分的环境模拟标定验证和系统最大性能达成验证后, 在研 BEV 车型除了需要进行常规性的寒区、热区及春、秋季的道路适应性标定外,还需要针对草地、岩石、泥泞、沙漠等特殊越野路况进行针对性的标定, 以此确保该在研 BEV 车型的整车热管理系统满足商企对越野场景的使用要求。

相比于实车环境模拟标定, 道路标定更加贴合真实的用户使用场景, 并且具备环境模拟实验室不具备的随机性与突发性, 测试过程更加考验整车热管理系统的鲁棒性以及控制策略的可靠性与稳定性。例如,为应对-7 °C环境温度下 CLTC 工况循环, 在研 BEV 车型早期试验样车在同样环境温度下, 以单空气源热泵制热模式进行 CLTC 工况循环测试。测试过程中发现, 由于该在研 BEV 车型正式方案未配置 AGS 主动进气格栅,高速行车过程中室外换热器容易结霜, 并且如果行车化霜模式不启动 PTC 进行补热, 化霜时间将相对较长 ^{[ 11 ]} , 直接影响乘员舱热舒适性与低温环境下的整车能耗, 如图 12 所示。

基于本次试验结果并结合前期整车一维仿真, 对 $- {7}^{ \circ }\mathrm{C}$ 环境温度下 $\mathrm{{CLTC}}$ 工况循环整车制热模式进行策略优化, 通过多次道路标定验证, 最终形成了一版以余热热泵模式为主的采暖控制策略。该控制策略因充分利用车辆行驶过程中驱动系统所产生的废热为热泵热源, 几乎不再需要室外换热器与空气源进行热交换, 所以有效避免了行车化霜模式所带来乘员舱采暖性能的下降,并间接提升了 $- {7}^{ \circ }\mathrm{C}$ 环境温度下 CLTC 工况循环整车热管理系统的综合能量效费比。

4.2.4 实车热泵制热模式低温边界

业内普遍认为, 对于空气源热泵, 环境温度低于 $- {10}^{ \circ }\mathrm{C}$ 后,其 $\mathrm{{COP}}$ 值将严重衰减 ^{[ 12 ]} 。环境温度低于 $- {15}^{ \circ }\mathrm{C}$ 以后,在高水温目标条件下,由于系统高压被水温反向提升,导致压缩机压比增加,压缩机工作效率大幅下降, 整体 COP 反而将低于单 PTC 模式。但对于余热热泵,当 $\mathrm{{BEV}}$ 车型长时间稳定行驶后,驱动系统所产生的发热量将比较充足,理想的冷却水温度能满足热泵系统在更低的环境温度下具备高效的制热能力。

动态实车标定过程中, 当行驶工况稳定后, 得益于该在研 $\mathrm{{BEV}}$ 为四驱多电机车型,电驱动热源充足,冷却水废热能保证热泵系统在 $- {20}^{ \circ }\mathrm{C}$ 环境温度下制热效率依然高于单PTC制热模式。基于标定结果, 该 BEV 车型的热泵制热模式温度下限在控制策略中得到了进一步的拓展。不过, 需要注意的是, 当系统水温过高时, 热泵的工作效率可能会比单 PTC 制热模式更低, 因此, 需要对热泵工作的目标水温范围进行限制, 见表 8 。

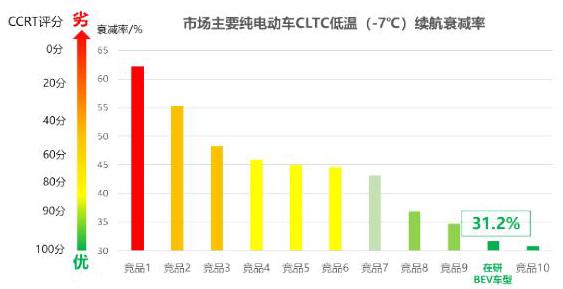

4.2.5 整车低温性能综合目标达成验证

通过不同研发阶段测试样车的多轮标定验证,

该在研 BEV 车型在整车热管理系统方案固化阶段已形成了一版既能满足整车热管理系统性能需求又同时具备能耗高效性的热泵制热控制策略(优化效果见表 9 ),为其量产方案的整车低温性能在 CCRT 评价体系中达到优秀水平打下了良好的基础。截至目前,该 $\mathrm{{BEV}}$ 车型具备量产方案代表性的试验样车已完成基于 CCRT 低温续驶项目测试方法的续驶里程衰减率测试, 参照中汽中心汽车测评官网数据 ^{[ 13 ]} ,该测试结果处于行业上游水平,如图 13 所示。

5 结论

收起

本文结合某 BEV 车型的整车热管理系统的正向开发过程, 深入研究了该车型整车热管理系统在制热模式下余热热泵与空气源热泵控制策略的开发与优化对其整车低温性能的提升。通过对该车型的整车热管理系统基于空气源与余热热源不同热泵模式下的功能和性能的试验验证, 得出以下结论。

(1)纯电动汽车驱动系统的冷却液废热可作为其热泵系统的高效热源来源, 特别是对于拥有多电机的四驱车型, 在整车热管理控制策略制定时, 需针对使用场景特点合理制定不同热泵模式间的控制策略。

(2)相比于空气源热泵效率受环境温度影响较大, 余热热泵效率更多取决于驱动系统的冷却水水温; 通过基于特定用户使用场景的热管理控制策略的合理制定, 同时具备空气热源和余热热源的纯电动汽车,其热泵模式能满足更低环境温度下的乘员舱采暖需求。

(3)通过热管理控制策略对动态行驶车辆实现不同制热模式的合理切换与协调, 整车能量效率能得到优化, 纯电动汽车的低温性能效果得到了提升,低温续驶里程衰减率达到了行业领先水平。

随着整车热管理系统的高度耦合化, 集成化和智能化要求进一步提升,整车热管理系统控制策略需对包括余热热源在内的多热源热泵下的制热模式进行更深入的统筹考虑。针对一定环境温度下的特定用户使用场景, 更加高效地实现热管理系统性能目标达成, 这对进一步提升纯电动汽车整车热管理系统低温性能具有重大意义。
