锂离子电池叶脉状液冷散热通道设计与优化
收藏切换
PDF下载
许重阳 , 詹森 , 曾力
汽车工程学报 | 绿色低碳技术专栏 2025,15(1): 11-21
收起
收藏切换
汽车工程学报 | 绿色低碳技术专栏 2025, 15(1): 11-21
锂离子电池叶脉状液冷散热通道设计与优化
全屏
许重阳 , 詹森 , 曾力
作者信息
  • 重庆交通大学，重庆 400041

    • 许重阳（1996-），男，安徽泗县人，硕士研究生，主要研究方向为车用锂离子电池热管理系统。 E-mail：

通讯作者:

詹森（1986-），男，湖北十堰人，博士，讲师，主要研究方向为汽车电控软件开发、新能源汽车动力传动系统性能分析，以及基于模型的软件开发方法。 E-mail：
Design and Optimization of Leaf-Vein-Inspired Bionic Channels for Lithium-Ion Batteries
Chongyang XU , Sen ZHAN , Li ZENG
Affiliations
  • Chongqing Jiaotong University，Chongqing 400041，China
出版时间: 2025-01-20 doi: 10.3969/j.issn.2095‒1469.2025.01.02
文章导航
收藏切换
摘要
收起

为提升锂离子电池组热安全性，提出了一种具有叶脉状仿生通道的液冷锂电池热管理结构。使用流体力学软件STAR-CCM+对模型的散热性能进行分析与优化，采用正交试验极差法，研究了冷却板通道数N、通道宽度W、入口流量Q等多参数耦合对电池最高温度Tmax、平均温度Tavg、表面温差ΔT和冷却液压降Δp的影响。结果表明，N和Q是影响冷却性能的主要因素，W是次要因素，并且在N=12，W=8 mm，Q=25 g/s时冷板的综合性能最佳，优化后的叶脉状冷板比S型冷板的Tmax低了1.32%，Tavg低了0.64%，Δp低了88.2%。

锂离子电池  /  电池热管理系统  /  叶脉状仿生通道  /  正交试验

To enhance the thermal safety of lithium-ion battery packs, this paper proposes a liquid-cooled thermal management structure with bionic channels resembling leaf veins. The thermal performance of the model is analyzed and optimized using the fluid dynamics software STAR-CCM+. Using the polar-variance method in orthogonal testing, the effects of multi-parameter coupling, including the number of cooling plate channels N, the channel width W, and the inlet flow rate Q, on key factors such as the maximum battery temperature Tmax, the average temperature Tavg, the surface temperature difference ΔT, and the cooling hydraulic pressure drop Δp are investigated. The results show that N and Q are the primary factors affecting cooling performance, with W being a secondary factor. The optimal overall performance of the cooling plate is achieved at N=12, W=8 mm, and Q=25 g/s. After optimization, the leaf-vein-like cooling plate shows a 1.32% reduction in Tmax, a 0.64% reduction in Tavg, and an 88.2% reduction in Δp compared to the S-type channel cooling plate.

lithium-ion batteries  /  heat dissipation cooling plate structure  /  leaf-vein-type bionic channel  /  orthogonal experiment
许重阳, 詹森, 曾力. 锂离子电池叶脉状液冷散热通道设计与优化. 汽车工程学报, 2025 , 15 (1) : 11 -21 . DOI: 10.3969/j.issn.2095‒1469.2025.01.02
Chongyang XU, Sen ZHAN, Li ZENG. Design and Optimization of Leaf-Vein-Inspired Bionic Channels for Lithium-Ion Batteries[J]. Chinese Journal of Automotive Engineering, 2025 , 15 (1) : 11 -21 . DOI: 10.3969/j.issn.2095‒1469.2025.01.02
正文
收起
在全球能源和环境问题的压力之下，汽车厂商选择大力发展新能源汽车[1-2]。锂离子电池因其能量密度高、自放电率低、循环寿命长等优点，已成为新能源汽车最重要的动力装置[3]。然而，电池组的热量堆积会造成锂电池出现热失控现象，因此，高效的电池热管理系统（BTMS）对电池的热安全性至关重要[4-5]。
目前，已经有多种电池热管理系统，如空气冷却、液体冷却、相变材料等[6-7]。其中，液体冷却因综合散热性能相对较好，所以在BTMS中使用的相对较多[8]。常见的冷板内部流道结构有：直线型流道、S型流道、并行流道等[9]。针对各种冷却系统和流道结构的研究，目前已有一系列创新的设计。一些研究者基于仿生学的灵感，提出了具有分形分支通道网、叶状流道冷板等新型结构，以优化冷却性能。例如，BEJAN等[10]提出分形树状网络是自然进化的结果，将分形网络引入了通道冷却技术中，与平行通道和蛇形通道相比，分形树状网络通道在流体流动和热对流方面具有更好的性能。CHEN Yongping等[11]利用哺乳动物循环和呼吸系统的分形模式设计了一种分形分支通道网，相较于传统并联网络，其传热能力更强，泵送功率更低。DENG Tao等[12]设计了一种用于冷却方形锂离子电池的叶状流道冷板结构，采用分形网络结构，模拟结果表明，分形流道的压降相比传统流道更小，温度分布更均匀。HE Ziqiang等[13]则通过遗传算法对仿生分形换热结构进行多目标优化，结果表明，优化后的传热结构功耗降低了15%，传热提高了2.4%，传热性能指数提高了17%。张甫仁等[14]使用正交试验研究了冷板内部不同的通道与阵列翅片组合形式、翅片大小对电池热管理的影响，结果表明，优化后的模型最高温度为39.99 ℃，平均温度降低0.93 ℃，同时，温度标准差和进出口压降分别降低0.09 ℃和494.68 Pa。
本研究提出的叶脉状仿生通道液冷板采用分形结构，冷板的结构参数（流道数量、宽度）和冷却剂流量之间存在相互影响，改变结构参数会直接影响冷却剂的流动，进而影响传热效果和散热性能。因此，对这两者进行耦合优化是必要的。通过正交试验极差法研究冷板的多参数耦合效应，全面了解这些参数对冷板冷却性能的综合影响，更精准地优化冷板的冷却能力，为冷板的结构设计多参数耦合优化提供新的视角。
1 模型构建
收起
1.1 电池充放电试验

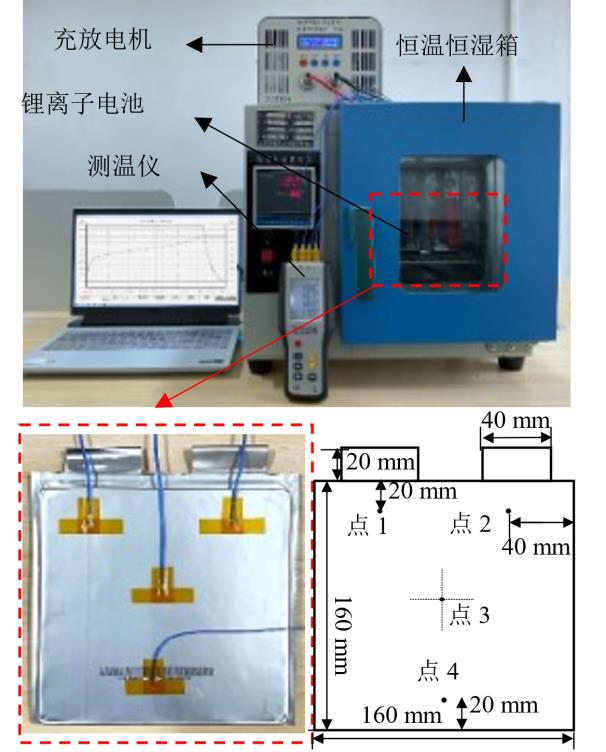

本研究的电池是某款方形车用锂电池，电池基本参数见表1。采用如图1所示的电池温升试验平台对电池进行温升测试，将测温仪的4个K型热电偶粘贴在电池表面，用于测试电池表面的温度，点1和点2分别放置在正极和负极附近，点3位于蓄电池中心，点4位于蓄电池底部附近[15]。将电池用隔热棉包裹，置于箱内温度为25 ℃的恒温恒湿箱内，然后分别以6种不同电流（15、20、25、30、35、40 A）放电20 min，放电截止电压为2.7 V，每20 s记录一次电池温度[16]，电池温升数据如图2所示。
1.2 产热模型
参考BERNARDI[15]产热理论，计算电池在放电过程中的产热与吸热，如式（1）和式（2）所示：
Q 1 = I 2 R j + I T ( ∂ U o c v / ∂ T ) 。
Q 2 = m C p ( d T / d t ) 。
式中：U为电池的工作电压，Uocv为开路电压；I为电池的工作电流；m为质量；Cp为比热容；dT/dt为温度变化率。
电池在绝热条件下放电时，Q1与Q2相同。根据图2收集不同放电倍率下的电池温升数据，得到电流I与温度变化率dT/dt的线性函数关系，得到拟合式（3）。
d T d t = 4.435 × 10 - 6 I 2 + 1.426 × 10 - 4 I 。
拟合式的斜率为Rj/mCp，将表1的数据代入得Cp=410 kg·K，得到电池的产热如式（4）所示。
Q = m C p ( d T / d t ) = 1.00 × 10 - 3 I 2 + 3.22 × 10 - 2 I 。
得到电池的单位体积产热如式（5）所示。
q = Q / V = 4.34 I 2 + 140 I 。
根据上述产热模型对电池的热特性进行仿真建模，并假设电池是各向异性均匀固体，热量均匀产生，不受电流方向的影响。

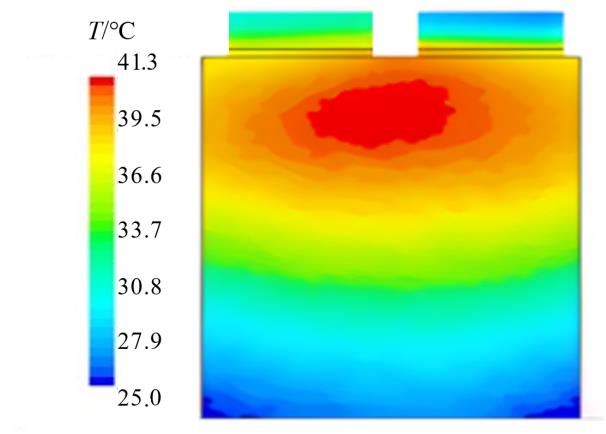

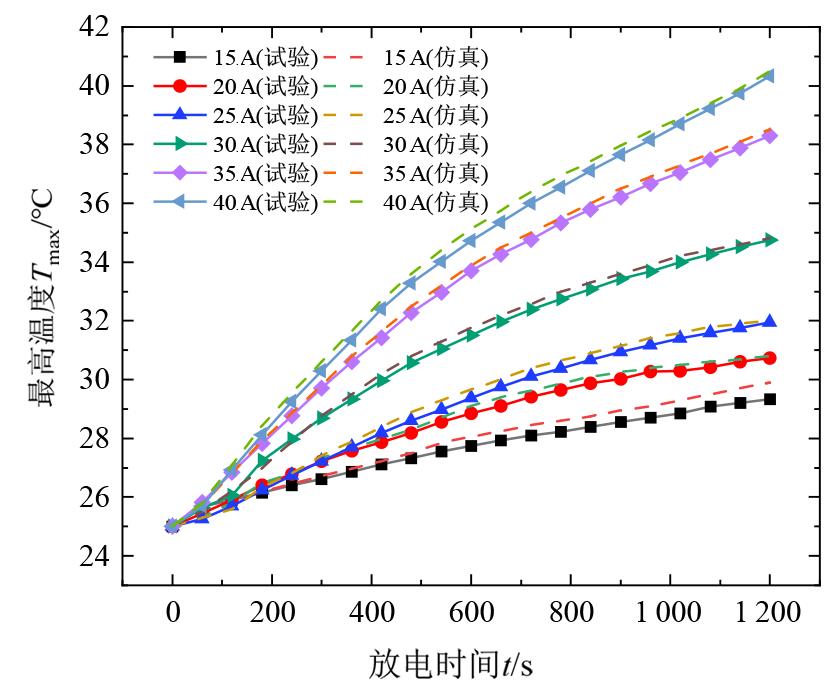

仿真结果如图2和图3所示，由图2可知，电池的温度随着放电倍率的提升而升高，且由试验所得的温升曲线与仿真所得温升曲线吻合度较高，本文便以该仿真模型进行后续研究。由图3可知，电池的高温区域集中在电极附近的区域，且电池中部温度高于边缘温度。
1.3 冷板设计
自然界中的分枝系统，例如树冠、植物根系和植物叶脉等在水分的传输方面具有极为高效的传输方式，是一种实现能量最小化的优化结果，因此，植物叶脉是一个有效的微通道网络，可以根据该特性设计适合于动力电池的液体冷却板。

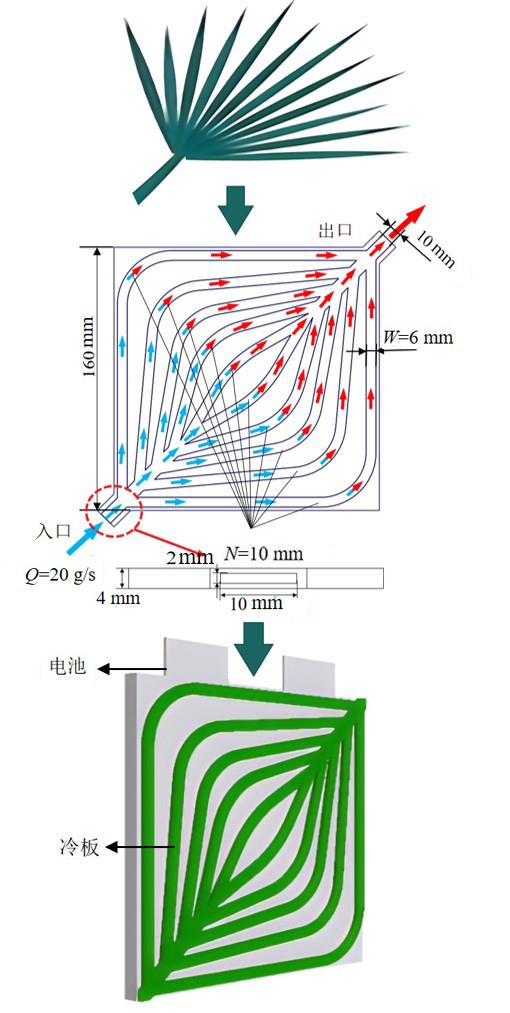

本文利用典型的植物叶脉结构的分布形式，并使用准分形设计方法设计出一种叶脉状仿生通道冷板，该结构的设计目的是在降低电池温度的同时减小冷板进出口的压降，从而降低冷却液流动的能量消耗。冷板设计构型如图4所示，冷板的长和宽均为160 mm，厚度为4 mm，进出口流道宽度为10 mm，初始分支流道宽度为6 mm，厚度为2 mm。
2 传热数值模型构建与试验验证
收起
2.1 初始边界条件
在本研究中，使用流体力学软件STAR-CCM+对模型进行网格划分并进行数值求解，使用元素更多，计算速度更快的多面体网格以获得准确的结果。电池与冷板的网格模型如图5所示。
选择铝作为冷板的材料，冷却液选择浓度为50%的乙二醇溶液，即仿真软件中的固体域材料选择铝，流体域选择冷却液。冷却液和铝的参数见表2。
电池冷却系统的初始条件如下：
1）在冷却液的传递过程中，其流量和热量一直保持稳定状态；
2）冷却液不可压缩，固体区域具有恒定的热物理性质；
3）冷却液的入口温度与环境温度均为25 ℃；
4）入口设置为质量流量入口，出口设置为压力出口，出口压力默认为0 Pa[8]；
5）对电池生热模拟使用体积热源，根据产热公式（5），电池以1.5 C放电时加热面上的恒定热通量j为5 781 W/m2；
6）液冷板除发热面外的表面与环境之间的热传导率为5 W/m2，忽略热辐射，具体边界值见表3。
2.2 控制方程
基于上文的条件，数值模型的控制方程可以写为[14]：
质量守恒：
∇ × ( ρ l u ) = 0 。
动量守恒：
( u ⋅ ∇ ) ρ l u = - ∇ p + μ ∇ 2 u 。
流体域的能量方程为：
u × ∇ T = λ l ρ l C p ∇ 2 T 。
固体域的能量方程为：
∇ 2 T = 0 。
式中：u为冷却液的速度；ρl为冷却液的密度；Δp为液冷板进出口压降；µ为冷却液的动力粘度； λ l为冷却液的导热系数，在25 ℃时冷却液的导热系数为0.384；Cp为冷却液的比热容。
入口处的雷诺数定义为：
R e = ρ l u D h μ 。
冷却剂的入口质量流量为20 g/s，相应的雷诺数为1 263.72，小于2 300的湍流边界值[11]。
对流传热系数：
h a v g = j A ( T a v g - T i n ) 。
特征长度：
D h = 4 A S 。
式中：Tavg、Tin分别为热源表面的平均温度和冷却液入口温度；j为热源表面的热通量；A为冷板流道入口横截面积；Dh冷板流道入口的特征长度；S为入口截面周长。
在本节中，将研究新型冷却板的散热性能。数值计算模型不包括电池和热源，以简化模拟。因此，在1.5 C下放电的电池的表面发热率（Q＝5 781 W/m2）被用作冷却板的热源，并且被施加到冷却板，冷却液温度和环境温度等于25 ℃。
2.3 网格独立性测试

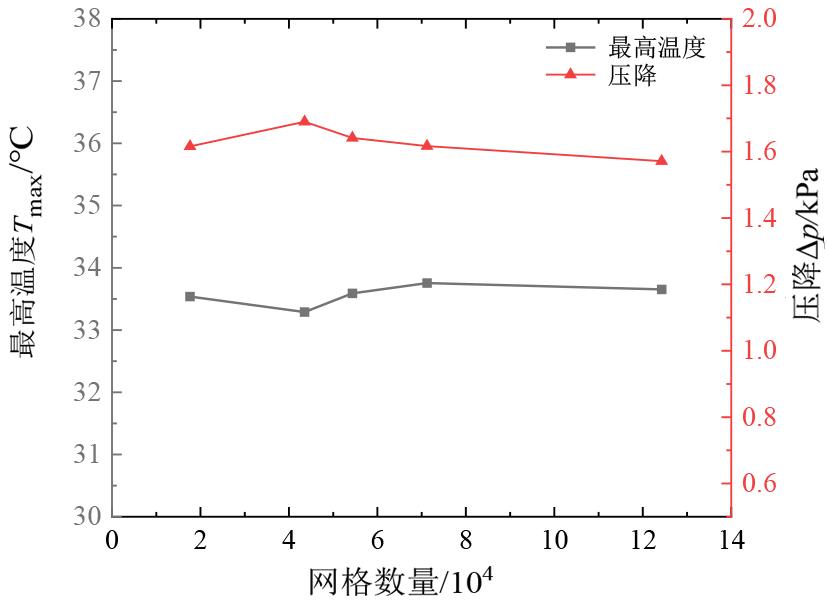

基于上述初始条件和边界条件，将模型的体积网格数控制在176 469～1 242 621个之间，对体积网格数进行了严格的独立测试，以获得精确的模拟结果，如图6所示。得出结论，体积网格数对Tmax与Δp影响很弱。为节省计算时间，选择具有435 381个单元的网格模型进行进一步研究。
3 结果与讨论
收起
3.1 正交试验设计
正交试验是一种多因素、多水平研究的试验方法，也是一种高效、快速、经济的设计方法[17]。根据正交性，从综合检验中选取分散性均匀、均匀性和可比性较好的代表性点进行检验。考虑到液冷板散热性能受多种因素的影响，本文重点研究了通道数（N）、通道宽度（W）和进口质量流量（Q）对电池最高温度（Tmax）、电池平均温度（Tavg）、电池温度标准差（ΔT）和冷却剂压降（Δp）的影响。本节进行三因素四水平正交试验，正交表选择为L16.4.3，正交试验因子水平见表4。以Tmax、Tavg和ΔT作为评价热性能的指标，以Δp作为评价液冷板功率损失的指标。

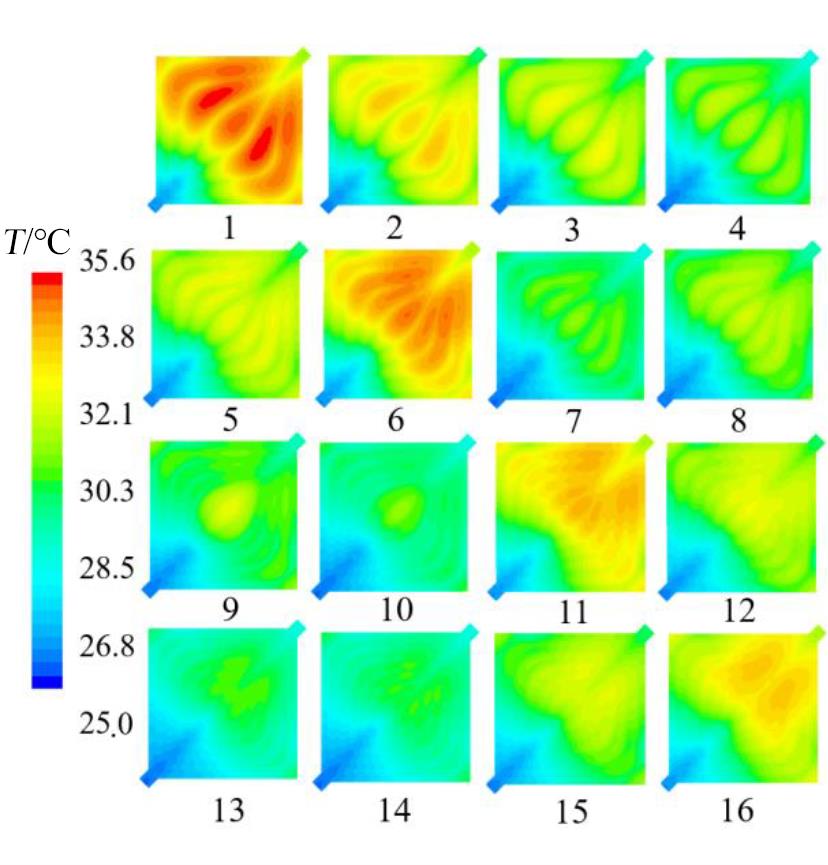

正交试验方案及结果见表5。16种方案的电池表面温度等值线如图7所示。
由图7可知，16种方案的温度分布趋势是一致的，电池最低温度位于液冷板入口附近，随着冷却液流向冷板出口，温度逐渐升高。下文将对叶脉状冷板对电池散热性能的影响进行更详细的讨论。
3.2 正交试验极差分析
对16个正交试验方案得到的最高温度Tmax、平均温度Tavg、表面温差ΔT和压降Δp进行极差分析。采用正交试验结果的范围φ来评价各因素对液冷板散热性能和功率损耗的影响，同时可以得到最优的通道结构参数。极差分析结果见表6，其中，ki为各因素的第i水平试验结果（i=1，2，3，4），Ki为各因素下对应水平的评价指标之和，mi为同一水平因素下各评价指标的平均值，n为水平数[18]。对于本研究，平均值mi越小越好。此外，φ为各因子对应的mi的最大值与最小值之差，极值差越大表示对应因子对评价指标的影响越大。正交试验的基本公式为：
K i = ∑ k i 。
m i = 1 n K i 。
φ = m a x ( k i ) - m i n ( k i ) 。
由表6可知，各因素对最高温度Tmax的影响顺序为：φQ>φN>φW，即各因素对Tmax的影响程度为：Q>N>W，在以最高温度最低为优化目标的情况下，参数的最佳组合为：Q=30 g/s（Tmax=31.188 ℃），N=12 （Tmax=31.990 ℃），W=7 mm （Tmax=32.617 ℃）；对平均温度Tavg的影响顺序为：φQ>φN>φW，即各因素对Tavg的影响程度为：Q>N>W，在以平均温度最低为优化目标的情况下，参数的最佳组合为：Q=30 g/s（Tavg=29.348 ℃），N=12（Tavg=30.080 ℃），W=8 mm（Tavg=30.575 ℃）；对表面温差ΔT的影响顺序为：φQ>φN>φW，即各因素对ΔT的影响程度为：Q>N>W，在以表面温差最低为优化目标的情况下，参数的最佳组合为：Q=30 g/s（ΔT=1.210 ℃），N=12（ΔT=1.445 ℃），W=5 mm（ΔT=1.512 ℃）；对压降Δp的影响顺序为：φQ>φW>φN，即各因素对ΔT的影响程度为：Q>W>N，在以压降最低为优化目标的情况下，参数的最佳组合为：Q=15 g/s（Δp=0.694 kPa），N=12（Δp=1.330 kPa），W=8 mm（Δp=1.288 kPa）。经上述分析，质量流量Q和通道数量N是影响冷板冷却性能的主要因素，通道宽度W是次要因素，下文将对这3个因素进一步讨论。
3.3 正交试验结果分析
3.3.1 通道数量的影响
具有不同通道数量的叶脉状冷板如图 8所示，进出口通道横截面长8 mm，宽2 mm，分枝通道横截面长6 mm，宽2 mm，其中入口处的冷却液质量流量为20 g/s。

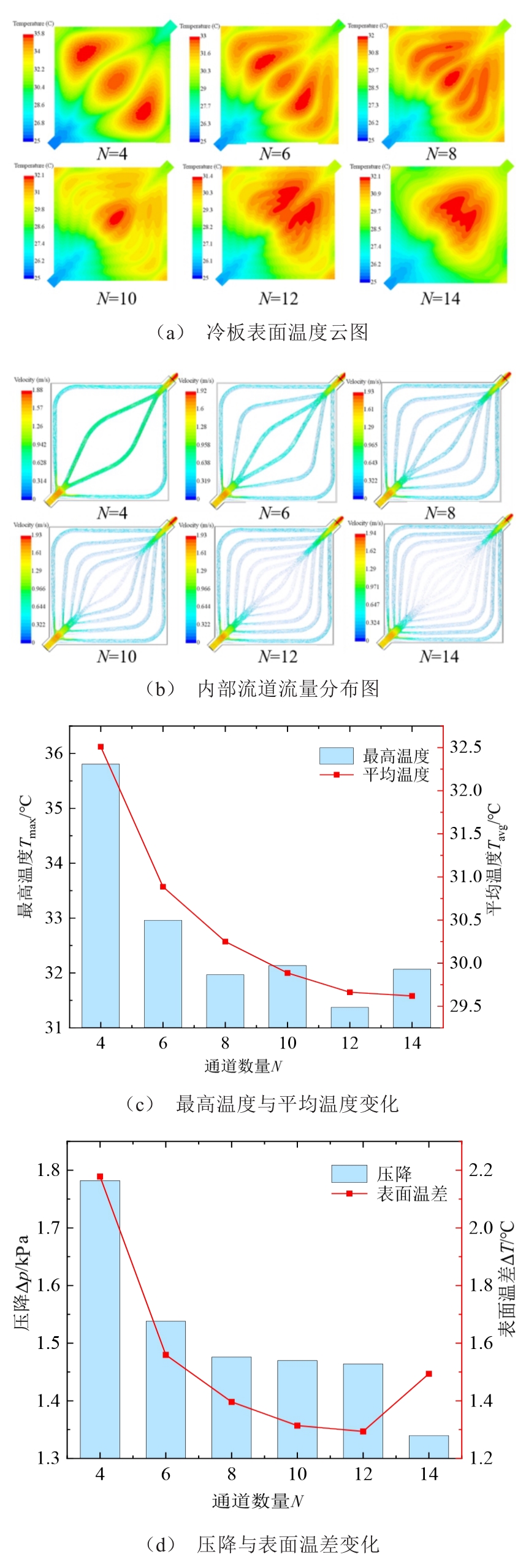

图5a、b分别为冷板表面温度云图和内部流道流量分布图，显然通道数量N=12时，温度和流量分布得更均匀。图8c比较了在相同条件下通道数量对仿生型冷板最高温度Tmax和平均温度Tavg的影响。结果表明，通道数量在4～12之间，随着通道数量的增加，冷板的最高温度和平均温度越低，但是当通道数量增加到14时，冷板的最高温度和平均温度介于10通道和12通道之间。由图8b、c、d可知，通道数量在4～12之间，随着通道数量的增加，冷板内部通道流量分布得越均匀，这导致电池的平均温度降低，但是当通道数量增加到14时，中间流道的流量减少，这导致冷板中间的温度升高，冷板的表面温差变大。图8d的结果表明，随着通道数量的增加，冷板的压降越低，在一定范围内冷板表面的温差随着通道数量的增加呈下降趋势。当冷板的通道数量为12时，相较于4通道，最高温度降低了4.43 ℃，平均温度降低了2.85 ℃，压降降低了0.318 kPa，表面温差降低了0.88 ℃，12通道冷板的综合性能最佳。此外，具有奇数通道的冷板因为其入口和出口直接连接，流液分布不均匀，综合性能较差，本文将不对其进行进一步分析。综上所述，在一定范围内增加N的值可以提升冷板的散热性能，而N过多则会降低冷板的温度均匀性。
3.3.2 通道宽度的影响

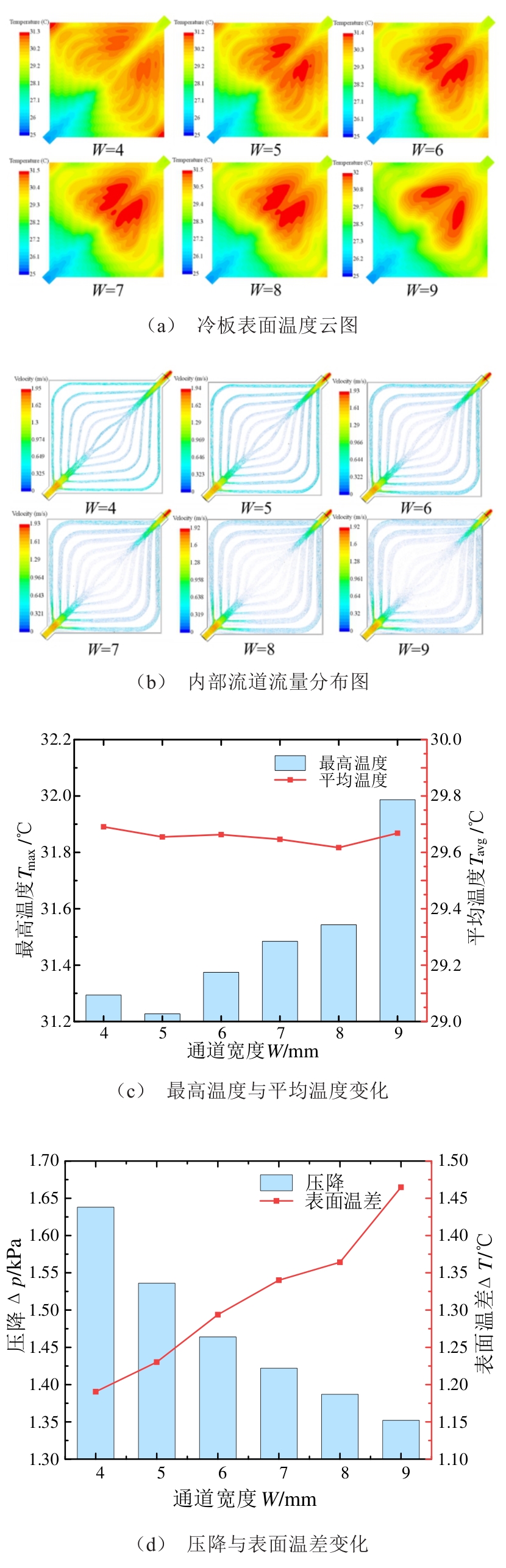

具有相同通道数量，不同通道宽度的叶脉状冷板如图9所示，通道数量N=12，进出口通道横截面长8 mm，宽2 mm，分枝通道横截面长度从4 mm增加到9 mm，宽2 mm，进口质量流量为Q=20 g/s。图9a、b分别为冷板表面温度云图和内部流道流量分布趋势图，由图可知，当通道宽度W=5 mm时，冷板的温度分布和流量分配相较于其他通道宽度下更均匀。由图9c可知，当通道宽度为5 mm时，冷板的最高温度Tmax最低，并且通道宽度从5 mm逐渐增加到9 mm时，冷板的最高温度也从31.2 ℃增加到了32.0 ℃，最高温度数值随着通道宽度的增加呈上升趋势。当冷板宽度W从4 mm逐渐增加到8 mm时，平均温度Tavg呈下降趋势，冷板宽度为8 mm时，平均温度最低为29.61 ℃，但是随着冷板宽度增加到9 mm，平均温度值反而有所上升。综合对比可知，冷板宽度对冷板平均温度的影响不明显，平均温度维持在29.6 ℃附近，最高值和最低值的差值没有超过0.1 ℃。由图9d可知，通道宽度对冷板压降的影响最为明显，压降Δp值由4 mm的1.64 kPa下降到9 mm的1.35 kPa，降低了0.29 kPa，这表明增加液冷板流道宽度可以提高液体的流动性能，减小流体在流动过程中的阻力，从而降低压降，降低泵功耗。随着通道宽度的增加，冷板表面温差呈上升趋势，综合考虑冷板的温度分布和压降变化，当W=8 mm时，冷板的综合冷却性能较好。
3.3.3 质量流量的影响
选取通道数量为12，通道宽度为8 mm的冷板分析质量流量对冷板平均性能的影响，质量流量的选取范围为10、15、20、25、30、35 g/s。

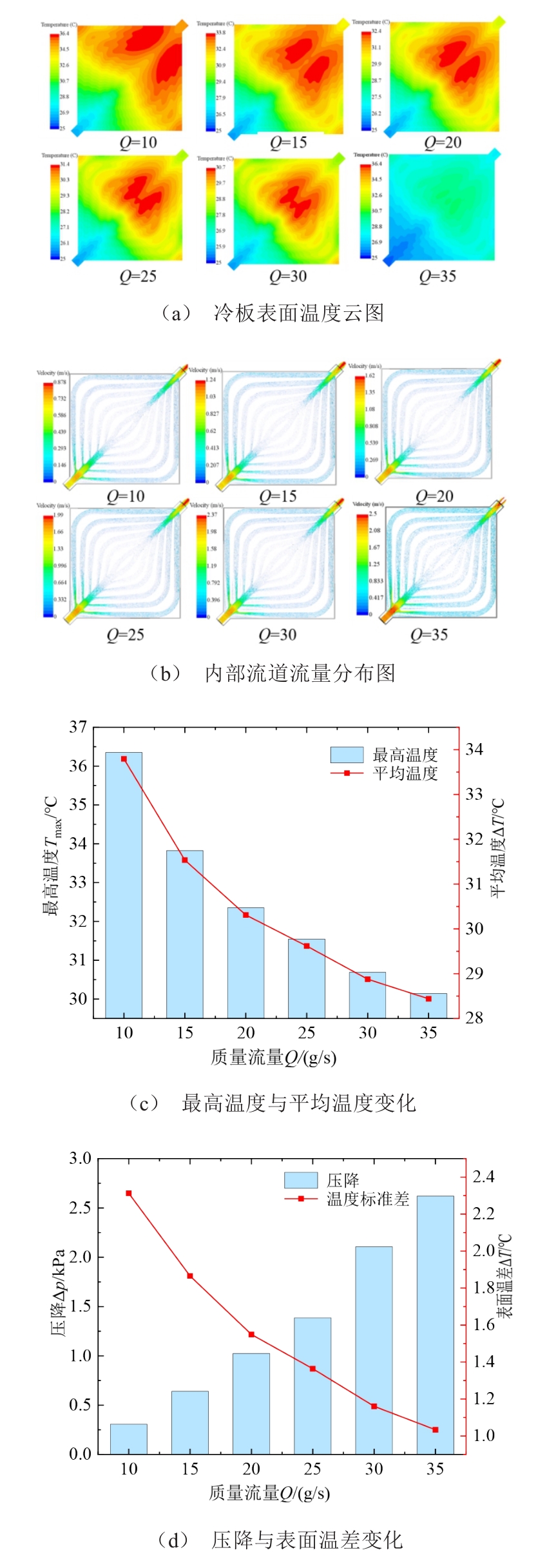

由图10可知，随着质量流量Q的增加，最高温度和平均温度显著降低。Q从10 g/s增加到35 g/s时，Tmax从36.20 ℃下降到30.14 ℃，Tavg从33.52 ℃下降到28.44 ℃。Q越小，液冷板出口附近的积热就越大，从而降低电池的温度均匀性。而当Q从30 g/s增加到35 g/s时，Tmax和Tavg仅分别降低0.54 ℃和0.44 ℃，由此可以看出，Tmax和Tavg的下降趋势随着Q的进一步增加而逐渐减缓。然而，随着质量流量Q从10 g/s增加到35 g/s，压降Δp也显著增加，从10 g/s的0.34 kPa增加到2.32 kPa，这是由于增大质量流量会导致冷却液在冷板中的流动变得更加剧烈，液体与流道之间的摩擦阻力和动能损失增加，从而使压降增大。综合考虑，当质量流量Q=25 g/s时，可以使冷板的冷却能力相对较好。
综合上述讨论结果，在通道数量为12，通道宽度为8 mm，质量流量Q=25 g/s时，冷板的综合性能最佳。
3.4 与传统S型流道对比
为验证哪种冷板具有更好的性能，本节结合上节优选出的叶脉状冷板结果，在相同仿真条件下，设置结构尺寸与叶脉状冷板相同的S型液冷板，进行对比试验，结果如图11～12所示。

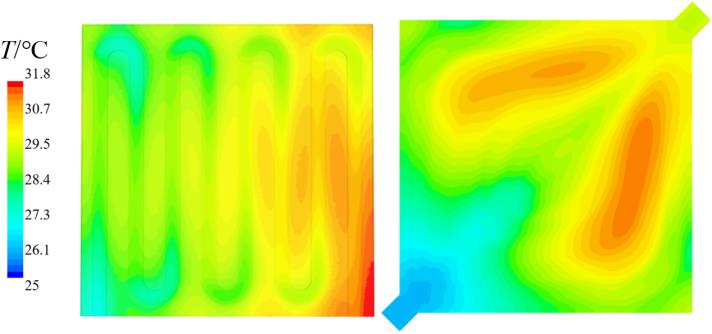

由图11可知，S型冷板的热量集中在出口附近，而叶脉状冷板的热量分布相对均匀。
在Q=25 g/s时，传统S型流道冷板的Tmax、Tavg、ΔT和Δp，分别为31.81 ℃、29.66 ℃、1.23 kPa和12.57 kPa。优化后的叶脉状冷板Tmax、Tavg、ΔT和Δp，分别为31.39 ℃、29.47 ℃、1.32 kPa和1.48 kPa。优化后的叶脉状冷板比S型流道冷板的Tmax低了1.32%，Tavg低了0.64%，ΔT高了7.5%，Δp低了88.21%。

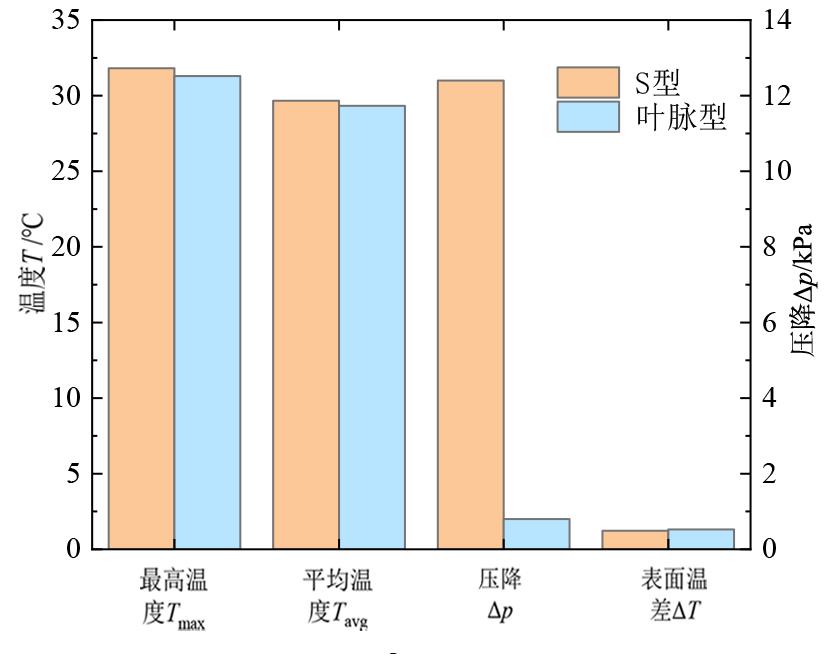

由图12可知，两种冷板在最高温度、平均温度和表面温差的差距较小，在压降上叶脉状冷板显著低于S型冷板。叶脉状冷板采用分形设计，相较于S型冷板，冷却液在其内部分布更加均匀，流速更小，摩擦阻力更小，从而减小了冷板的压降。因此，这种叶脉状结构能以更小的压降获得更大的换热量。
4 结论
收起
根据电池的产热传递机理和内阻特性，在验证电池模型的基础上，采用三因素四水平正交试验对基于叶脉状仿生通道的电池热管理系统进行了仿真分析和试验验证，主要结论如下。
1）优化后的叶脉状冷板比S型冷板的Tmax低了1.32%，Tavg低了0.64%，Δp低了88.2%，因此，这种叶脉状结构能以更小的压降获得更大的换热量。
2）正交试验极差分析表明，质量流量Q和通道数量N是影响冷板冷却性能的主要因素，通道宽度W是次要因素，正交试验结果表明，所提出的叶脉状散热通道对电池的冷却是有效的。
3）在一定范围内增加N的值可以提升冷板的散热性能，而N过多则会降低冷板的温度均匀性，W对压降的影响较大，对温度的影响较小，Q越小，冷板出口附近的积热就越大，从而降低电池的温度均匀性，Q超过一定值后，对Tmax和Tavg的影响减弱，并使Δp迅速增大。
文中仅考虑了N、W、Q三个因素对冷板冷却性能的影响，后续将考虑更多的影响因素并结合多目标优化算法进行全局优化，设计出综合冷却性能更佳的叶脉状冷板。
文献
收起
参考文献 引证文献
排序方式：
[1]
李顶根，邹时波，徐鹏，等.不同热管理方案下锂离子电池模组温度特性分析[J].汽车工程学报，2020，10（2）：98-106.
LI Dinggen， ZOU Shibo， XU Peng，et al.Analysis of Temperature Characteristics of Lithium-Ion Battery Modules Under Different Thermal Management Schemes [J].Chinese Journal of Automotive Engineering，2020，10（2）：98-106.（in Chinese）
[2]
王毅军，周舟，李军.锂离子电池热管理技术[J].新能源进展，2023，11（1）：54-62.
WANG Yijun， ZHOU Zhou， LI Jun.Thermal Management Techniques for Lithium-lon Batteries[J].Advances in New and Renewable Energy，2023，11（1）：54-62.（in Chinese）
[3]
陈昊鹏，张天时，林晓东，等.应用于动力电池热管理的重力型热管仿真研究[J].汽车工程学报，2023，13（1）：54-63.
CHEN Haopeng， ZHANG Tianshi， LIN Xiaodong，et al.Simulation Study of Gravity Heat Pipe for Power Battery Thermal Management [J].Chinese Journal of Automotive Engineering，2023，13（1）：54-63.（in Chinese）
[4]
刘念，张世义.车用锂离子电池散热技术综述[J].汽车文摘，2023（2）：15-19.
LIU Nian， ZHANG Shiyi.Review on Heat Dissipation Technologies of Lithium-Ion Batteries for Vehicles[J].Automotive Digest，2023（2）：15-19.（in Chinese）
[5]
许炫皓，李军.车用锂离子电池热管理研究进展[J]. 汽车文摘，2022（10）：30-35.
XU Xuanhao， LI Jun.Research Progress on Thermal Management of Automotive Lithium-Ion Batteries for Vehicles[J].Automotive Digest，2022（10）：30-35.（in Chinese）
[6]
李妮檜，胡广地，李雨生.电池热管理系统散热结构的设计和仿真[J].机械制造与自动化，2020，49（3）：90-93，97.
LI Nihui， HU Guangdi， LI Yusheng.Design and Simu-lation of Heat Dissipation Structure of Battery Management System[J].Machine Building & Automation， 2020， 49（3）：90-93，97.（in Chinese）
[7]
刘家良，赵知辛，黄鸣远，等.泡沫金属-PCM-液冷复合方式下动力电池散热分析[J].新能源进展，2022，10（1）：80-86.
LIU Jialiang， ZHAO Zhixin， HUANG Mingyuan，et al.Analysis of the Heat Dissipation of Power Battery Under the Composite Mode of Metal Foam-PCM-Liquid Cooling[J].Advances in New and Renewable Energy，2022，10（1）：80-86.（in Chinese）
[8]
李隆键，李维平，崔文智.一种用于动力电池热管理的均温液冷板[J].汽车工程学报，2019，9（6）：413-416.
LI Longjian， LI Weiping， CUI Wenzhi.A Novel Liquid Cold Plate with Temperature Uniformity for Thermal Management of Power Battery Module[J].Chinese Journal of Automotive Engineering，2019，9（6）：413-416.（in Chinese）
[9]
何倩.基于液体冷却的锂离子动力电池散热结构研究[D].成都：西华大学，2022.
HE Qian.Research on Heat Dissipation Structure of Lithium-Ion Power Battery Based on Liquid Cooling[D].Chengdu：Xihua University，2022.（in Chinese）
[10]
BEJAN A， LORENTE S.The Constructal Law and the Evolution of Design in Nature[J].Physics of Life Reviews，2011，8（3）：209-240.
[11]
CHEN Yongping， CHENG Ping.Heat Transfer and Pressure Drop in Fractal Tree-Like Microchannel Nets[J].International Journal of Heat and Mass Transfer，2002，45（13）：2643-2648.
[12]
DENG Tao， RAN Yan， YIN Yanli，et al.Multi-Objective Optimization Design of Thermal Management System for Lithium-Ion Battery Pack Based on Non-Dominated Sorting Genetic Algorithm II[J].Applied Thermal Engineering，2020，164：114394.1-114394.11.
[13]
HE Ziqiang， YAN Yunfei， ZHAO Ting，et al.Multi-Objective Optimization and Multi-Factors Analysis of the Thermal/Hydraulic Performance of the Bionic Y-Shaped Fractal Heat Sink[J].Applied Thermal Engineering，2021，195：117157.1-117157.10.
[14]
张甫仁，鲁福，吴博，等.内部结构组合形式优化对冷板冷却性能的影响[J].汽车安全与节能学报，2022，13（2）：368-377.
ZHANG Furen， LU Fu， WU Bo，et al. Effect of Internal Structure Combination Optimization on Cooling Perfor-mance of Cold Plate[J].Journal of Automotive Safety and Energy，2022，13（2）：368-377.（in Chinese）
[15]
BERNARDI D， PAWLIKOWSKI E， NEWMAN J.A General Energy Balance for Battery Systems[J].Journal of the Electro-chemical Society，1985，132（1）：5-12.
[16]
MANIKANDAN B，YAP C， BALAYA P.Towards Understanding Heat Generation Characteristics of Li-Ion Batteries by Calorimetry，Impedance，and Potentiometry Studies[J].Journal of the Electrochemical Society，2017，164（12）：A2794-A2800.
[17]
王靖宇，严伟，李颂，等.电动汽车电池冷板微小通道结构优化研究[J].汽车工程，2020，42（5）：672-680.
WANG Jingyu， YAN Wei， LI Song，et al.Research on Microchannel Structure Optimization of Electric Vehicle Battery Cold Plate [J].Automotive Engineering，2020，42（5）：672-680.（in Chinese）
[18]
PAN Chaofeng， TANG Qiming， HE Zhigang，et al.Structure Optimization of Battery Module with a Parallel Multi-Channel Liquid Cooling Plate Based on Orthogonal Test[J].Journal of Electrochemical Energy Conversion and Storage，2020，17（2）：021104.1-021104.8.
2025年第15卷第1期
PDF下载
482
195
引用本文
BibTeX
文章信息
doi: 10.3969/j.issn.2095‒1469.2025.01.02
  • 接收时间：2024-01-16
  • 首发时间：2025-07-20
  • 出版时间：2025-01-20
补充材料
相关文章
文章信息
作者
出版历史
  • 收稿日期：2024-01-16
  • 修回日期：2024-02-20
基金
作者信息
    重庆交通大学，重庆 400041

通讯作者:

詹森（1986-），男，湖北十堰人，博士，讲师，主要研究方向为汽车电控软件开发、新能源汽车动力传动系统性能分析，以及基于模型的软件开发方法。 E-mail：
参考文献
分享链接
https://castjournals.cast.org.cn/joweb/qcgcxb/CN/10.3969/j.issn.2095‒1469.2025.01.02
分享至
全文二维码

扫描看全文

引用本文
BibTeX
本文的引用情况
2种不同金属材料的力学参数
科
Family		 属数
Number of
genus		 种数
Number of
species		 占总种数比例
Percentage of
total species (%)		 属
Genus		 种数
Number of
species		 占总种数比例
Percentage of total
species (%)
鹅膏菌科Amanitaceae 2 11 5.26 鹅膏菌属 Amanita 10 4.78
小菇科 Mycenaceae 2 12 5.74 丝盖伞属 Inocybe 5 2.39
多孔菌科 Polyporaceae 8 14 6.70 蜡蘑属 Laccaria 5 2.39
红菇科 Russulaceae 3 23 11.00 小皮伞属 Marasmius 6 2.87
小菇属 Mycena 11 5.26
光柄菇属 Pluteus 5 2.39
红菇属 Russula 17 8.13
栓菌属 Trametes 5 2.39
关闭全屏
相关链接
论文
最新文章
热读文章
热点专题
内参
蓝皮书
产业发展报告
传播力报告
期刊分级目录
资讯
学术新闻
行业新闻
学术会议
行业会议
关于
关于我们
联系我们
北京市海淀区学院南路86号
100081
010-62199257
qkjq@cast.org.cn

中国科学技术协会版权所有 京ICP 备10216604号-4 海淀分局备案 1101084647
科技导报社主办 中国科协信息中心技术支持
