可再生能源

动态等值方法	优点	缺点	文献
降阶法	降低了风电场模型的阶数, 明显减少了暂态时域仿真时间。	降阶法的等值风机基本失去原风机模型结构且计算量过大。	[ 8 - 15 ]
单机等值法	方法直观、计算简单。	对于机组运行点相差较大的风电场, 单机等值模型误差一般较大,无法满足等值精度需求。	[ 16 - 30 ]
多机等值法	能更准确地反映风电场整体的动态特性,等值精度更高。(	依赖合理有效的分群结果, 且计算量更大。	[31 - 38]

动态等值方法	优点	缺点	文献
降阶法	降低了风电场模型的阶数, 明显减少了暂态时域仿真时间。	降阶法的等值风机基本失去原风机模型结构且计算量过大。	[ 8 - 15 ]
单机等值法	方法直观、计算简单。	对于机组运行点相差较大的风电场, 单机等值模型误差一般较大,无法满足等值精度需求。	[ 16 - 30 ]
多机等值法	能更准确地反映风电场整体的动态特性,等值精度更高。(	依赖合理有效的分群结果, 且计算量更大。	[31 - 38]

聚类算法	优点	缺点	文献
k-means 算法	简单直观,易于理解,且聚类速度快。	对初始 $k$ 值及异常数据敏感,且容易陷入局部最优解。	[ 41 - 49 ]
支持向量机	数学形式简单直观, 无需提前指定聚类数, 且参数少, 并能对噪声进行有效处理。	依赖训练样本来构建最优超平面. 而适用性好及精度高的训练样本较难获得。	[ 50 - 53 ]
模糊聚类	克服了“非此即彼”的聚类缺点,样本点可以以一定的隶属度隶属于某类别。	对初始聚类中心及噪声数据敏感,并不能保证聚类结果收敛到全局最优解。	[ 54 - 60 ]
概率聚类	分群结果考虑了风电的不确定性因素。	需要对大量运行数据进行统计分析, 分群结果依赖于数据的处理及数据量的大小。	[ 61 - 64 ]

聚类算法	优点	缺点	文献
k-means 算法	简单直观,易于理解,且聚类速度快。	对初始 $k$ 值及异常数据敏感,且容易陷入局部最优解。	[ 41 - 49 ]
支持向量机	数学形式简单直观, 无需提前指定聚类数, 且参数少, 并能对噪声进行有效处理。	依赖训练样本来构建最优超平面. 而适用性好及精度高的训练样本较难获得。	[ 50 - 53 ]
模糊聚类	克服了“非此即彼”的聚类缺点,样本点可以以一定的隶属度隶属于某类别。	对初始聚类中心及噪声数据敏感,并不能保证聚类结果收敛到全局最优解。	[ 54 - 60 ]
概率聚类	分群结果考虑了风电的不确定性因素。	需要对大量运行数据进行统计分析, 分群结果依赖于数据的处理及数据量的大小。	[ 61 - 64 ]

集电网络等值法	优点	缺点
等值功率损耗法	与实际风电场的功率损耗、平均电压特性基本一致,实际应用价值较高。	需要在强假设条件下进行,计算较复杂, 且风电场规模过大时,易引起较大误差。
加权平均电压差法	计算简单。	集电网络复杂时,存在较多近似,误差较大。

集电网络等值法	优点	缺点
等值功率损耗法	与实际风电场的功率损耗、平均电压特性基本一致,实际应用价值较高。	需要在强假设条件下进行,计算较复杂, 且风电场规模过大时,易引起较大误差。
加权平均电压差法	计算简单。	集电网络复杂时,存在较多近似,误差较大。

大规模风力发电等值仿真技术研究

PDF下载

阳同光 ¹^,³ , 吴世丹 ²^,³

可再生能源 | 2024,42(9): 1225-1236

收起

可再生能源 | 2024, 42(9): 1225-1236

大规模风力发电等值仿真技术研究

全屏

阳同光¹^,³, 吴世丹²^,³

作者信息

¹ 湖南城市学院机械与电气工程学院湖南益阳 413000

² 南华大学电气工程学院湖南衡阳 421001

³ 智慧城市能源感知与边缘计算湖南省重点实验室湖南益阳 413000

阳同光(1974-),男,博士,教授,研究方向为新能源控制、状态监测、故障诊断。E-mail: yangtongguang1@163.com。

Research on equivalent simulation technology of large-scale wind power generation

Tongguang Yang¹^,³, Shidan Wu²^,³

Affiliations

¹ School Electrical Engineering University of South China Hengyang 421001 China

² School of Mechanical and Electrical Engineering Hunan City University Yiyang 413000 China

³ Hunan Provincial Key Laboratory of Smart City Energy Perception and Edge Computing Yiyang 413000 China

出版时间: 2024-09-20

文章导航

摘要

收起

随着电网系统风电渗透率的提高,对所在地区电网的电能质量以及电能调度产生重大影响。为研究风电场在大扰动下的宏观动态响应特性,对风电场进行动态等值建模非常重要。针对风电场的动态等值建模研究,文章首先对现今主流的风机类型及其模型结构进行了简要介绍;然后对等值建模方法中的降阶法、单机等值法以及多机等值法做了比较和详细阐述,并对等值参数计算和集电网络等值进行了概述;最后总结了风电场动态等值建模尚存在的挑战,并对未来的研究方向进行了展望。

关键词

风电渗透率 / 动态等值 / 等值参数计算 / 集电网络等值

Abstract

收起

With the increase in the penetration rate of gridconnected wind power and the continuous expansion of the scale of wind farms, the integration of wind power into the grid will have a significant impact on the power quality and power dispatching of the regional power grids. In order to study the macroscopic dynamic response characteristics of wind farms under large disturbances, it is very important to carry out dynamic equivalent modeling of wind farms. Aiming at the research on dynamic equivalent modeling of wind farms, this paper briefly introduces the current mainstream wind turbine types and their model structures. Then, the reduced order method, the singlemachine equivalent method and the multimachine equivalent method of the equivalent modeling methods are compared and elaborated, and the calculation of equivalent parameters and the equivalent value of the collector network are summarized. Finally, the existing challenges in equivalent modeling of wind farms are summarized, and the future research directions are prospected.

Key words

wind power penetration rate / dynamic equivalence / equivalent parameter calculation / collector network equivalent

引用本文

阳同光, 吴世丹. 大规模风力发电等值仿真技术研究. 可再生能源, 2024 , 42 (9) : 1225 -1236 .

Tongguang Yang, Shidan Wu. Research on equivalent simulation technology of large-scale wind power generation[J]. Renewable Energy Resources, 2024 , 42 (9) : 1225 -1236 .

正文

收起

0 引言

收起

随着风电渗透率不断提高, 风电场的规模不断扩大,使得电网的安全稳定运行受到极大考验。由于风电场的功率输出产生间歇性以及波动性 ^{[ 1 ]} , 并网后输出功率的波动将对电网产生诸如电压波动、电压闪变以及 “削谷填峰”的反调峰等不利影响；同时,电网发生故障时,也会影响风电场中电力电子等器件的正常运行。而大容量风电场并不能轻易脱网运行, 这便要求风电场具备一定的故障穿越能力。为准确分析和评价大型风电场和电力系统之间的相互作用和影响, 研究并建立合适的风电场等值模型很有必要 ^{[ 2 ]} 。

在风电场的等值建模中,通常包括稳态等值模型及动态等值模型。其中, 稳态等值模型主要用于风电场的稳态潮流计算, 而动态等值模型主要用于研究风速波动以及电网故障时风电场的动态行为。在动态等值建模中, 以保持风电场主要动态特性基本不变为基础, 进行大幅的网络规模简化, 既降低了模型复杂程度, 又提高了仿真速度 ^{[ 3 ]} 。动态等值模型可以分为基于聚合法的等值模型和基于降阶法的等值模型两大类,其中基于聚合法的等值模型又分为单机等值模型和多机等值模型。

本文将围绕风电场动态等值建模的研究进展及成果展开综述, 首先对风电场的风机类型及模型结构进行了简单介绍; 然后对风电场动态等值方法中的降阶法、单机等值法和多机等值法进行了比较与叙述, 并对等值参数计算以及集电网络等值进行了概括; 最后对未来风电场的动态等值研究进行了展望。

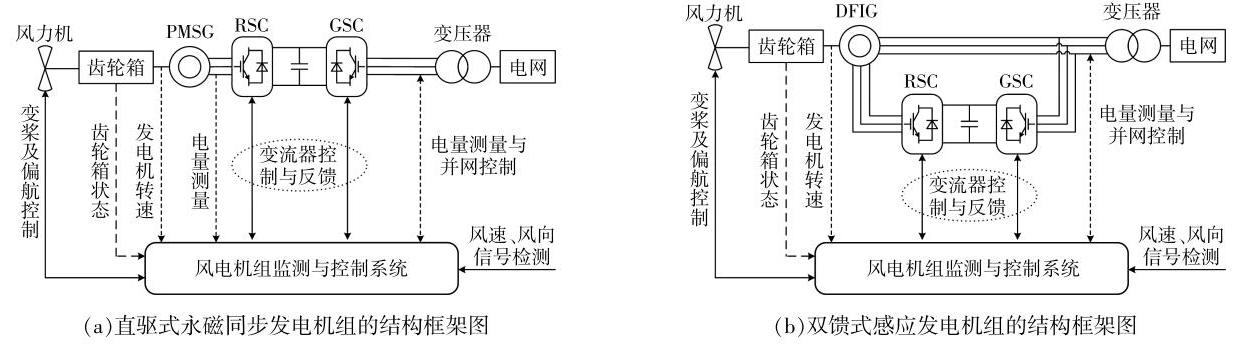

1 风机类型及模型结构

收起

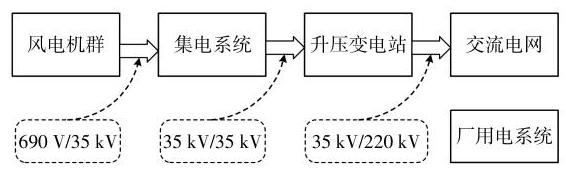

风电场主要由风电机群、集电系统、升压变电站以及厂用电系统组成, 如图 1 所示。

风电机群包含成百上千台风电机组, 发电机输出电压经机组机侧变压器升压至 ${10}\mathrm{{kV}}$ 或 35 $\mathrm{{kV}}$ 后,再由集电线路收集并送至升压变电站,升压至 ${110}\mathrm{{kV}}$ 或 ${220}\mathrm{{kV}}$ 后输送到交流电网。目前用于商业用途的主流风力发电机大体分为直驱式永磁同步发电机 (Direct-drive Permanent Magnet Synchronous Generator, PMSG) 和双馈式感应发电机(Doubly-Fed Induction Generator, DFIG) ^{[ 4 ]} 。风电机组结构通常由风力机、传动链、发电机、变流器、机侧变压器以及风电机组监测与控制系统等部件构成 ^{[ 5 ]} ,其中变流器分为转子侧变流器 (Rotor Side Converter, RSC)及网侧变流器(Grid Side Converter, GSC), 实现发电机与电网之间功率的流动, 同时对发电机的控制及并网电流的逆变起着重要作用。风电机组的系统结构如图 2 所示。

2 风电场动态等值建模方法

收起

大型风电场通常包含成百台风电机组 ^{[ 6 , 7 ]} 。实际中, 电网更关注风电场整体对电网的动态稳定性的影响, 从而采用动态等值建模的方法, 建立一个能准确反映风电场整体动态特性的风电场模型。常用的风电场动态等值建模方法有降阶法以及基于聚合等值的单机等值法和多机等值法 3 种,见表 1 。其中多机等值法使用最多。

2.1 降阶法

降阶法主要以降低风电场模型阶数, 减少暂态时域仿真时间为目的, 通常采用系统理论以及数学方法对风电场的微分方程模型进行降阶、化简处理 ^{[ 8 ]} 。目前,基于降阶法的风电场等值建模研究主要对风电机组模型本身进行降阶分析 ^{[ 9 - 15 ]} 。

2.2 单机等值法

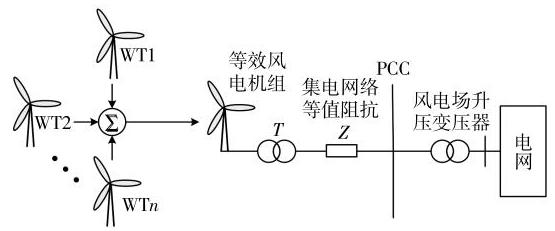

单机等值法通常是将一个风电场的所有风力发电机等效为一台风力发电机, 现代风力发电常用的是基于容量加权的单机等值法和基于参数辨识的单机等值法, 单机等值示意图如图 3 所示。

2.2.1 基于容量加权

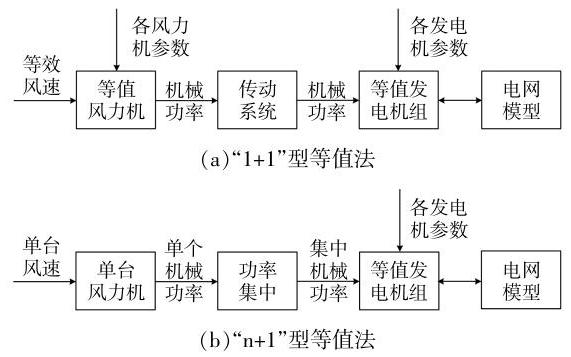

基于容量加权的单机等值法以各机组自身额定容量与风电机群总容量之比作为权值系数, 对风电机组各参数进行加权求和 ^{[ 16 ]} ,具有计算量小、应用简单的优点。文献[ 17 ]介绍两种常用容量加权等值方法,并给出了等值参数计算式,见图 4 。

2.2.2 基于参数辨识

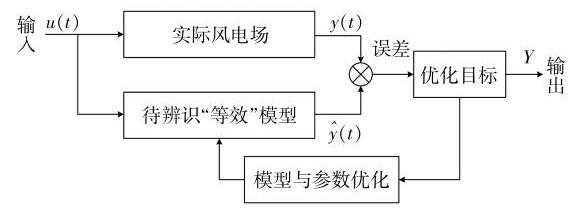

基于参数辨识的单机等值法是以等值前后风电场输出特性的误差为优化目标, 通过将实际风电场的各输入输出数据与初步建立的“等价”模型进行拟合, 并在此基础上不断修改模型, 最终确定相关等值参数, 使建立的模型具有较高的精确度, 其辨识原理如图 5 所示。

虽然单机等值法构建的模型结构更简单, 但仅适用于风电机型相同、风速差异不大的风电场。随着风电场大规模化发展、风电机组型号的增加以及风速等状态量的差异, 单机等值法并不能适用,具有一定局限性,模拟精度较详细建模差异较大,相比之下多机等值法更为适用。

2.3 多机等值法

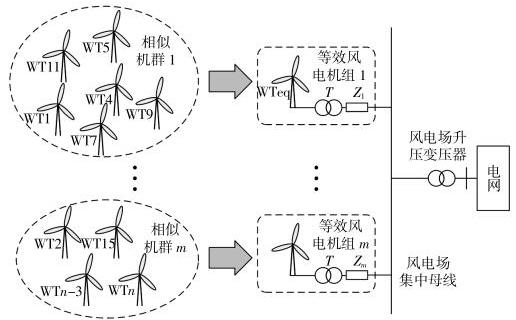

随着风电规模的扩大, 针对单机等值法易出现较大误差的情况, 借鉴电力系统动态等值中的同调等值法思想, 将具有相似运行点的机组划分为同一群, 再对同群机组进行聚合等值, 从而发展出了风电场的多机等值建模方法 ^{[ 31 , 32 ]} ,其等值示意图如图 6 所示。

风电场多机等值建模通常在考虑风速、风向、网络损耗、系统故障以及尾流效应等的影响下 ^{[ 33 - 36 ]} , 对风电机群进行分群指标的选取、风电场机组的聚类分群、同群机组的等值、集电网络的等值以及参数的优化, 其建模流程如图 7 所示。

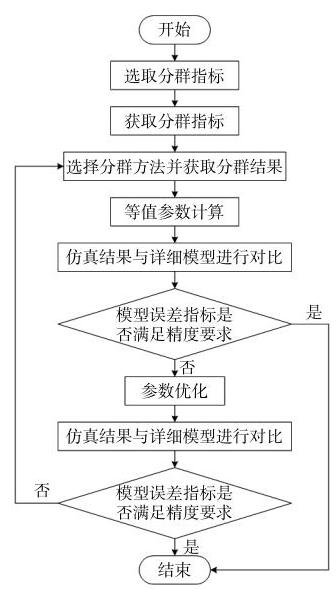

目前,风电场的多机等值研究主要集中在两个方面,一是分群指标的选取；二是分群方法的选择。通过将风电场中运行状态接近的机组聚类为同群机组,然后聚合等值为一台机组,使整个风电场等值为若干台风电机组并联的形式, 提高模型精度。

2.3.1 分群指标的选取

分群指标的意义在于给出分群方式以及分群目标的量化指标 ^{[ 37 ]} ,重点是通过对风电机组主要运行特性进行量化、提取, 从而获取合理的分群判据, 是聚类分群的前提, 且直接影响着等值模型建立的精确程度 ^{[ 38 ]} 。对于分群指标,通常选取能表征风电机组运行状态、故障扰动等的特征量,可分为空间特性类指标、机械特性类指标和电气特性类指标, 其中: 空间特性类指标主要为地理位置、机组排列位置以及尾流效应等对机组运行状态的影响, 并由此对机组进行分区; 机械特性类指标主要有风速、转子转速、桨距角动作状态以及机械转矩等；电气特性类指标有定、转子电压电流、有功功率、无功功率、电磁转矩等。在指标的选取时,针对不同研究问题, 选择不同的分群指标, 可以是一个也可以是多个指标 ^{[ 39 ]} ,但若指标的选取太少,将难以实现机群的合理划分; 相反, 分群指标过多则会增加计算过程,降低分群效率 ^{[ 40 ]} 。

2.3.2 风电机组的分群

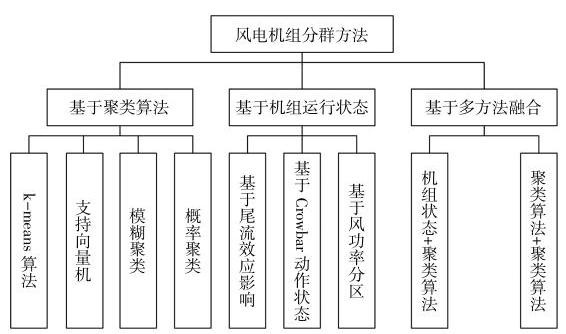

在风电场的风电机组的聚类分群及聚合等值中, 研究最多的是风电机组的分群, 总结可分为 3 类:①基于聚类算法的机组分群；②基于机组运行状态的机组分群;③基于多阶段分群的机组分群。如图 8 所示。

2.3.2.1 基于聚类算法的机组分群

聚类是一种常用的数据划分方法, 通过选定的某个标准将数据集分割成不同的类, 使得同一类中的各数据点之间相似性尽可能大, 类与类间的数据点的相似性尽可能小。经过聚类算法, 风电机组分为若干个彼此相似性较小的机群, 再对同群机组进行等值建模, 从而提高了风电场的等值建模精度。在众多的聚类算法中,常用的有 $\mathrm{k}-$ means 算法、支持向量机、模糊聚类以及概率聚类等, 常用的聚类算法的优缺点如表 2 所示。

综上所述, 由于聚类算法自身的局限性, 对分群结果均会产生影响。如何对聚类算法进行改进以及提炼出更具标志性分界点的分群指标, 使得聚类过程中克服初始值、样本数据、噪声数据等的影响, 并避免算法陷入局部最优, 减少计算耗时的同时,提升分群精度,值得进一步研究。

2.3.2.2 基于机组运行状态的机组分群

基于风电机组运行状态的机组分群, 通常是根据机组的运行状态, 将风电机组划分为若干个具有相同运行状态的机群。机组运行状态的区分通常可利用尾流效应影响、Crowbar 动作状态及风功率分区来进行区分, 由此产生了基于尾流效应影响的机组分群、基于 Crowbar 动作状态的机组分群和基于风功率分区的机组分群。

①基于尾流效应影响的机组分群

相比于传统的单风电机组, 风电场中的机组由于尾流效应的存在, 下风向机组的输入风速低于上风向机组的风速, 且机组距离越近, 尾流效应的影响越大,难以实现风电场整体的输出功率最大 ^{[ 65 ]} 。为提高风电场的输出功率,可通过偏航装置使风机对准来风方向,降低尾流效应影响,捕获更多的风能。由于尾流效应对风电机组的影响, 将造成机组运行状态的变化,可根据影响效果对机组进行分群。

在考虑尾流效应影响的基础上, 文献[ 65 ]通过计算风电场内风机在不同风速与风向下的输入风速, 将相同或相近的机组划分为同一组。文献 [ 36 ]建立“尾流影响因子”以表征各机组受其他机组的影响程度, 将影响程度相同的机组划分为同一机群。文献[ 66 - 68 ]加上对其他地理位置等因素的考量, 确定机组之间的相关性再进行分群。

②基于 Crowbar 动作状态的机组分群

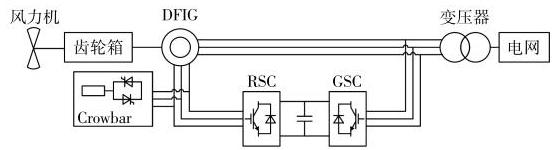

在电网发生严重故障时, 为了实现低电压穿越(LVRT),双馈风电机组一般加装有 Crowbar 保护电路 ^{[ 69 ]} ,如图 9 所示。当双馈风电机组出现短路故障时, Crowbar 保护电路的动作状态对双馈风电机组的暂态响应特性具有明显的影响。因而 Crowbar 电路的动作状态是一个良好的分群指标, 可将风电机组分为 Crowbar 电路动作与不动作的两个机群, 最后再对同群机组进行聚合等值。

在文献[ 70 - 75 ]中, 均根据 Crowbar 电路的动作情况进行机组分群, 提出了 DFIG 风电场的两机等效方法。其中,文献[ 70 ]阐述了 Crowbar 保护电路使 DFIG 风电场实现低电压穿越的工作原理以及 Crowbar 电路的投切策略; 然后通过对 Crowbar 电路的动作特性进行分析, 判断各风电机组的 Crowbar 在电压跌落期间的动作情况。文献[ 73 ]通过提前进行故障仿真, 以获得使 Crowbar 电路动作的机端电压跌落临界值,并作为 Crowbar 动作的判据。文献[ 74 ]根据故障发生后的定子磁链的暂态过程,计算转子所需去磁电流,并作为 Crowbar 是否投切的判据。文献 [ 75 ] 在对 Crowbar 的作用条件进行研究后, 得到了 Crowbar 作用区域的曲线, 并以此对 Crowbar 电路是否被触发进行判断。然而计及故障穿越时,缺乏对于故障清除后功率恢复过程的考虑。

③基于风功率分区的机组分群

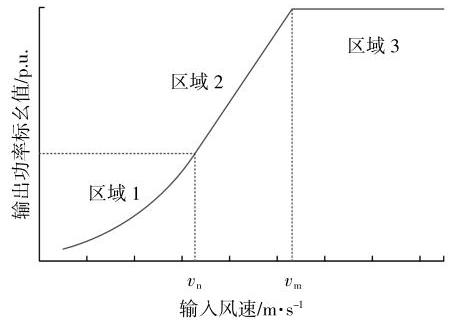

由于风电机组本身的机械强度和电气特性的局限以及风速等原因,机组在运行过程中将会受到功率及风轮转速的限制 ^{[ 76 ]} ,在风机的最佳功率曲线图上可以看到风速、风机转速和风机输出功率是一一对应的 ^{[ 77 ]} ,根据风速-风功率曲线的 3 段特性,可将风机运行划分为三个区域 ^{[ 78 ]} ,如图 10 所示。分别为恒桨距角变转速变功率区域 $(0 < v <$ $\left.{v}_{\mathrm{n}}\right)$ 、恒桨距角恒转速变功率区域 $\left({{v}_{\mathrm{n}}< v <{v}_{\mathrm{m}}}\right)$ 和恒转速恒功率变桨距角区域 $\left({v >{v}_{\mathrm{m}}}\right)$ 。因此可用风电机组运行的分区特性作为分群依据。

文献 [ 76 , 78 ] 虽然分别以风速和能能反映直驱式风电机组运行特性的综合指标来对风电场进行分群, 但其分群指标均根据直驱式风机输出功率的三段特性提取, 可看做基于风电机组运行分区的分群。文献[ 79 ]基于大量实测数据提出将有功响应作为分群指标的机组分群方法, 经仿真分析表明,运行在不同区域的风电机组有各自标志性的有功响应特性, 可以作为分段性特征进行分群。在风功率曲线分区思想的基础上, 文献[ 80 ]选取高斯密度距离聚类算法对 DFIG 风电场的风速功率曲线进行更精确的划分。文献[ 81 ]根据风功率曲线的分区并结合改进等效误差对风电机组进行分群, 最终建立了 DFIG 风电场的 4 机等值模型。

2.3.2.3 基于多阶段分群的机组分群

基于多阶段的风电机组分群方法, 通常是先选取较为简单的特征量将具有明显相似性的机组聚类为同群机组后, 再选用更深层次也更复杂的特征量作为分群指标进行二次分群或者借助优化算法对等值参数进行寻优, 使得分群更完善, 以便达到更好的等值效果 ^{[ 72 ]} 。

文献[ 82 ]以机组运行状态对风电场进行多次分群, 首先利用 SVM 根据 Crowbar 状态对风电场进行初步分群; 然后再根据风电机组功率特性曲线上的风速分区进一步分群。文献[ 83 ]中以算法对风电场进行多次分群, 提出以风电机组的转速向量作为分群指标, 利用 two-step 分类法对机组进行分群, 再在众多的分群结果中, 以概率最大的机群作为划分结果, 建立风电场概率等值模型。在文献[ 84 - 88 ]中,通过机组运行状态和聚类算法对风电场进行多次分群。其中, 文献[ 84 ]首先将电压跌落故障期间 PMSG 卸荷电路导通的机组划分为一个群,然后再对不导通的机组运用改进 $\mathrm{D}- \mathrm{K}$ 聚类算法以 PMSG 故障期间的机端电压为指标, 将剩余机组划分为 $k$ 个机群,共形成 “ $k + 1$ ” 个机群分组。文献[ 85 ]使用“ $N - 1$ VS One”聚合模型和二进制搜索算法来判断有多少台风机将进入 LVRT 模式, 将机群聚类为两组, 然后根据风电机组功率特性曲线上的风速位置进一步对风电机组进行聚类,最终实现风电场的完全分群。文献[ 86 ]先根据 Crowbar 动作状态进行初步分群, 再用基于密度的峰值聚类算法(DPCA)对风电场进一步分群。文献[ 87 ]先以故障前风速作为指标, 利用改进遗传 k-means 聚类算法进行分群,形成 “ $N$ ” 个机群,再根据 Crowbar 动作状态将动作的机组提取出来形成一个机群,从而分成 “ $N + 1$ ” 个机群。

3 等值参数计算

收起

当完成机组分群后, 便是同群机组的聚合, 通常沿用单机等值法的思路进行聚合等值, 即对同群机组进行单机等值。在这一阶段需要对各类等值参数进行计算, 一般包括风速的等值计算和等值机组参数的计算两类。

3.1 风速的等值计算

由于风速具有随机性及波动性的特点, 当风速波动时将直接影响到风电机组的动态特性。对于风速的等值, 通常以等值前后风电机组的输出功率一致为目的。一般在考虑尾流影响的基础上进行等效风速计算。当考虑尾流效应时,可取平均风速作为等效风速 ^{[ 36 , 88 ]} 。

(1)${v}_{\mathrm{{eq}}}= \frac{1}{m}\mathop{\sum }\limits_{{i = 1}}^{m}{v}_{i}$

式中: $m$ 为机群机组数; ${v}_{i}$ 为第 $i$ 台风电机组的输入风速; ${v}_{\mathrm{{eq}}}$ 为等效风速; 下标 eq 表示等值机组。

或者基于风功率曲线求取等效风速 ^{[ 82 , 88 , 89 ]} 。

(2)${v}_{\mathrm{{eq}}}= {f}^{-1}\left({\frac{1}{m}\mathop{\sum }\limits_{{i = 1}}^{m}{P}_{i}}\right)$

式中: $f$ 为风功率曲线的拟合函数; ${P}_{i}$ 为第 $i$ 台风电机组的输出。

当不考虑尾流效应时, 可取等效风速与单机风速相同。

(3)${v}_{\mathrm{{eq}}}= v $

3.2 等值机组的参数计算

在等值机组的发电机参数、轴系参数、变压器参数等参数计算中, 主要有容量加权法和参数辨识法, 其核心思想与前文中的容量加权法及参数辨识法相同,其中容量加权法最为常用。

3.2.1 容量加权法

基于容量加权的等值参数计算,以倍乘的思想将同群机组中各机组的参数进行累加, 从而得到等值参数, 其精度难以保证, 实际中可能存在较大误差。假设有 $n$ 台同型号的风电机组,其中有 $m$ 台等值为 1 台机组, 基于容量加权法的等值参数计算如下。

3.2.1.1 发电机参数

(5)$\left\{\begin{array}{l}{S}_{\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{S}_{i}= {mS},{P}_{\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{P}_{i}= {mP},{Q}_{\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{Q}_{i}= {mQ}\\{x}_{\mathrm{{eq}}}= \frac{{x}_{m}}{m},{r}_{\mathrm{{eq}}}= \frac{{r}_{m}}{m}\end{array}\right.$

式中: $S, P, Q$ 分别为发电机容量、机组有功功率和无功功率; $m$ 为风电机组台数; $x, r$ 分别为机组的电抗和阻抗参数。

3.2.1.2 轴系参数

(6)$\left\{\begin{array}{l}{H}_{\mathrm{g},\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{H}_{\mathrm{{gs}}}= m{H}_{\mathrm{g}}\\{H}_{1,\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{H}_{ii}= m{H}_{1}\\{K}_{\mathrm{s},\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{K}_{\mathrm{s},\mathrm{e}}= m{K}_{\mathrm{s}}\\{D}_{\mathrm{s},\mathrm{{eq}}}= \mathop{\sum }\limits_{{i = 1}}^{m}{D}_{\mathrm{s},\mathrm{e}}= m{D}_{\mathrm{s}}\end{array}\right.$

式中: ${H}_{\mathrm{g}}$ 和 ${H}_{\mathrm{t}}$ 分别为发电机和风力机的惯性时间常数; ${K}_{\mathrm{s}}$ 和 ${D}_{\mathrm{s}}$ 分别为风力机的轴系刚度系数和风力机的转子阻尼系数。

3.2.1.3 变压器参数

(7)$\left\{\begin{array}{l}{S}_{\mathrm{T}\_ \mathrm{{eq}}}= m{S}_{\mathrm{T}}\\{Z}_{\mathrm{T}\_ \mathrm{{eq}}}= \frac{{Z}_{\mathrm{T}}}{m}\end{array}\right.$

式中: ${S}_{\mathrm{T}}$ 和 ${Z}_{\mathrm{T}}$ 分别为变压器容量和变压器阻抗。

3.2.2 参数辨识法

基于参数辨识的等值参数计算,常以各种人工智能优化算法对等值机组的参数进行辨识, 虽然等值精度比基于容量加权法所得参数的精度高, 但由于参数的辨识过程中需要足够的数据支持, 以及不同算法的复杂程度, 增加了参数求解的计算量,使得参数的辨识过程需要耗费大量时间, 而且容易陷入局部最优解。且风电机组的参数众多,为了减少辨识过程的计算负担,仅辨识对风电机组运行影响较大的关键参数, 其余非关键参数可以取典型值或者通过容量加权法进行确定。文献[ 90 ]首先依据风力机型号分群后建立等值模型, 然后根据模型中各参数对风电机组运行特性的影响特点,确定关键参数定子电感、气隙电感、转子侧变流器的最大允许电流和等值摩擦损耗系数, 再以自适应变异粒子群 (AMPSO) 算法进行关键参数寻优。文献[ 91 ]提出了一种基于启发式算法的三级分层参数识别方法, 利用相量测量单元的数据, 以改进的遗传算法(IGA)结合改进的粒子群优化(IPSO)对关键参数进行辨识, 包括定子电阻、转子电阻和励磁电抗,虽然可以实现更高精度,但使得参数辨识的过程更加复杂。文献[ 92 ]为解决基于容量加权法建立的等值模型的不足之处, 对基于容量加权法的等值模型的电气参数及控制器参数进行轨迹灵敏度分析, 确定了共 31 个关键参数, 然后利用改进的多粒子群优化算法 (MMPSO) 对关键参数进行辨识。文献[ 93 ]先对直驱风机风电场等值模型参数的轨迹灵敏度进行分析, 选择出永磁体磁链 ${\psi }_{\mathrm{{PM}}}$ 、GSC 控制器比例与积分放大倍数 ${K}_{\mathrm{P}2},{K}_{\mathrm{i}2},{K}_{\mathrm{P}3},{K}_{\mathrm{i}3}$ 共 5 个关键参数,再以改进的基因学习粒子群(GLPSO)混合算法对所选关键参数进行辨识。

4 集电网络等值

收起

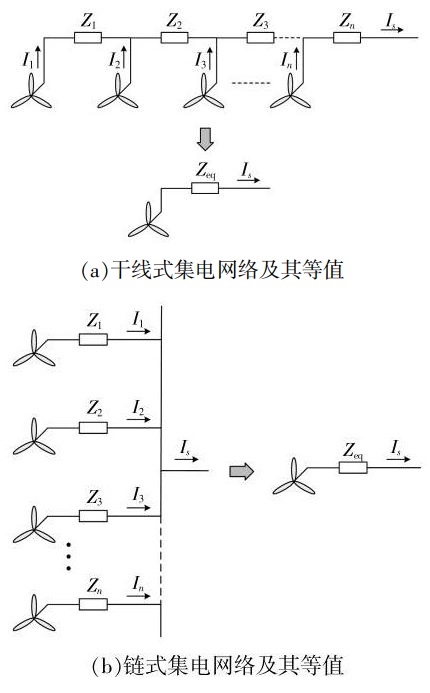

风电场的集电网络主要指将场内各风电机组连接到风电场升压站低压侧公共母线上的所有线路, 常见的集电网络接线分为干线式接线和链式接线两种,其等值示意图如图 11 所示。

由于风能的不确定性及地理空间等因素的影响, 风电场内的风机排列并不规则, 机组间距离也远近不一,且随着风电机组单机容量不断增大、风电场规模日益扩大以及大型海上风电场的发展, 使得风电场集电网络更加复杂 ^{[ 94 , 95 ]} ,同时增加了集电网络的损耗, 其等值精度将直接影响风电并网系统的稳定性分析 ^{[ 96 ]} ,因此集电网络的等值在风电场的等值建模中不应忽视。现常用的集电网络等值方法大致可分为等值功率损耗法 ^{[ 18 , 38 , 46 , 83 , 96 , 97 ]} 和加权平均电压差法 ^{[ 31 , 56 , 88 , 91 ]} ,其中等值功率损耗法使用最多。如表 3 所示, 前者基于等值前后集电网络损耗相等进行等效阻抗计算, 一般需要先将串并联混合的集电网络拓扑结构转变为纯并联结构；后者以网络变换后等值机组与并网点之间电压差等于并网前风电机组的加权平均电压差为原则,并以有功出力为权重进行等效阻抗计算。

5 结论

收起

风电场的动态等值建模对于研究风电场与电力系统之间的相互作用和影响具有重要意义。虽然目前风电场的等值建模研究已经非常多,但大多集中在分群指标的提取以及分群方法的选取上; 对于等值参数的计算多以容量加权法进行计算, 等值精度依赖于分群的精确程度, 实际中可能存在较大误差；在计及故障穿越时,缺乏研究适用于故障穿越前后全过程的等值仿真模型; 且在集电网络的等值研究中, 其参数计算过于理想化, 无法兼顾计算量和等值精度。针对等值建模研究中仍然存在的一些问题, 未来可以从以下几个方面展开深入研究。

①在对分群指标的提取及分群方法的选择中,虽然能反映机组运行状态的变量以及分群的聚类算法都很多, 但在实际中由于部分变量难以获取或者存在强相关性, 以及聚类算法自身的局限性, 对分群结果均会产生影响。如何选取较少的变量提取分群指标, 并避免算法陷入局部最优, 在减少计算量的同时提升分群精度, 值得进一步讨论与研究。

②在系统的等值参数计算中,容量加权法由于计算简单而被广泛使用,但在实际研究中应考虑等值精度对所研究问题的影响, 当需要等值精度高时, 可采用参数辨识法, 或在容量加权法的基础上采用适当的优化算法进行参数辨识。

③当计及故障穿越时, 缺乏对于故障清除后功率恢复过程的考虑, 故障穿越前后等值模型是否适用有待商榷。研究适用于故障穿越前后全过程的等值仿真模型具有重要意义。

④目前集电网络的等值研究中,由于参数计算过于理想化, 等值精度存在较大误差, 且在多机等值建模中, 未考虑集电网络在各等值机组之间的精确分摊, 未来应加强集电网络等值方法的研究。

基金

收起

国家自然科学基金(52377181)
湖南省科技厅项目(2021GK2020)
湖南省自科基金委项目(2021JJ30079)
