永磁体助磁式磁力齿轮振动特性分析与应力优化

PDF下载

上官璇峰 , 王鑫 , 解雨 , 王旗

机械传动 | 磁传动专题 2026,50(1): 9-18

收起

机械传动 | 磁传动专题 2026, 50(1): 9-18

永磁体助磁式磁力齿轮振动特性分析与应力优化

全屏

上官璇峰, 王鑫, 解雨, 王旗

作者信息

河南理工大学电气工程与自动化学院，焦作454003

上官璇峰，男，1965年生，河南渑池人，博士研究生，教授；主要研究方向为电机设计及其控制；sgxf@hpu.edu.cn。

通讯作者:

王鑫（通信作者），男，1998年生，河南新乡人，硕士研究生；主要研究方向为电机电器及其控制；2281115982@qq.com。

Vibration characteristic analysis and stress optimization of the permanent magnet assisted magnetic gear

Xuanfeng SHANGGUAN, Xin WANG, Yu XIE, Qi WANG

Affiliations

School of Electrical Engineering and Automation, Henan Polytechnic University, Jiaozuo454003, China

出版时间: 2026-01-15 doi: 10.16578/j.issn.1004.2539.2026.01.002

文章导航

摘要

收起

目的

针对永磁体助磁式磁力齿轮运行时存在的不平衡磁拉力和高速转子结构强度低的问题，开展了相关研究。

方法

首先，利用相位调谐法研究不同传动比对不平衡磁拉力的影响；其次，针对磁力齿轮高速永磁转子的结构特点，采用等效质量圆环法求解转子强度的解析解；最后，以降低最大应力和确保一定的输出转矩为优化目标，对隔磁桥与磁障的相关参数进行多目标优化。

结果

分析结果表明，导磁块数与低速转子极对数的最大公因数 $G C D = 2$ 时的传动比可有效降低不平衡磁拉力；利用等效质量圆环法得到的最大应力的解析解与有限元仿真结果的相对误差小于等于1%，验证了解析方法的准确性；经优化设计，转子的最大应力显著下降。

关键词

永磁体助磁式磁力齿轮 / 振动特性 / 应力分析 / 转子结构强度 / 多目标优化

Abstract

收起

Objective

Aiming at the problems of unbalanced magnetic pull (UMP) and low structural strength of high-speed rotor in the operation of permanent magnet assisted magnetic gear, relevant research was conducted.

Methods

Firstly, the phase tuning method was used to study the influence of different transmission ratios on the UMP. Then, according to the structural characteristics for the high-speed permanent magnet rotor of the magnetic gear, the analytical solution of the rotor strength was obtained by using the equivalent mass ring method. Finally, taking reducing the maximum stress and ensuring a certain output torque as the optimization objectives, the multi-objective optimization was performed on the relevant parameters of the magnetic isolation bridge and magnetic barrier.

Results

The analysis results indicate that a transmission ratio where the maximum common divisor of the number of magnetic blocks and the number of poles of the low-speed rotor $G C D = 2$ can effectively decrease UMP. The relative error between the analytical solution of the maximum stress obtained from the equivalent mass ring method and the result of finite element simulation is less than or equal to 1%, validating the accuracy of the analytical method. Through the optimized design, the maximum stress on the rotor is significantly reduced.

Key words

Permanent magnet assisted magnetic gear / Vibration characteristic / Stress analysis / Structural strength of rotor / Multi-objective optimization

引用本文

上官璇峰, 王鑫, 解雨, 王旗. 永磁体助磁式磁力齿轮振动特性分析与应力优化. 机械传动, 2026 , 50 (1) : 9 -18 . DOI: 10.16578/j.issn.1004.2539.2026.01.002

Xuanfeng SHANGGUAN, Xin WANG, Yu XIE, Qi WANG. Vibration characteristic analysis and stress optimization of the permanent magnet assisted magnetic gear[J]. Journal of Mechanical Transmission, 2026 , 50 (1) : 9 -18 . DOI: 10.16578/j.issn.1004.2539.2026.01.002

正文

收起

0　引言

收起

磁力齿轮利用磁场间的相互耦合作用，可实现非机械接触式转矩传输，其优势包括过载自动防护、噪声低、稳定性好、可靠性高、转矩密度高和制造工艺简单等^[1-2]。目前，磁力齿轮在医疗、航空和机械制造等领域已得到广泛的应用^[3-4]。

近年来，国内外学者对磁力齿轮的研究涉及多个方面。井立兵等^[5]采用二维全局解析法计算了磁力齿轮的磁场分布与输出转矩，并验证了内、外转子的转矩比值与传动比基本一致的结论。FU等^[6]比较了永磁体布置方式不同的3种磁力齿轮，得知Halbach结构与辐条结构的磁力齿轮比传统面贴式磁力齿轮有更高的转矩密度。任超等^[7]研究了一台磁力齿轮复合电动机，利用有限元法分析了齿槽转矩，得到齿槽转矩及各结构尺寸与不同永磁材料之间的关系。程文杰等^[8]针对高速磁力齿轮运行时涡流损耗较大这一问题，利用有限元法进行了温度场计算，并在加入风冷后得到不同风速下沿轴向分布的对流换热系数曲线。杨巧玲等^[9]设计了一台圆筒形直线磁力齿轮，并利用有限元法分析了气隙磁密、静态和动态推力特性。袁馨^[10]设计了一种电流调制型磁力齿轮，通过在调磁环中引入励磁绕组，在减少永磁体使用量的同时提高了转矩传递效率。刘玫等^[11]设计了一种极间偏移式转子结构，可有效减小磁力齿轮中的齿槽转矩，减少量为9%。张志强^[12]用旋转磁化圆筒形调磁块替代传统的矩形调磁块，前者的转矩密度可达162.94 N·m/L。

物体的振动特性是工程领域的一项重要指标，但关于磁力齿轮振动特性的研究却非常少。NIELSEN等^[13]研究了齿槽转矩和不平衡磁拉力对表贴式、内置V形与Halbach同轴磁力齿轮振动和噪声的影响。袁晓明^[14]分析了磁力齿轮在不同磁耦合刚度下的固有频率和振型的变化规律，并讨论了阻尼系数对振幅的影响。磁力齿轮中转子径向各点受力不均匀，会产生不平衡的磁拉力。为此，本文利用相位调谐理论分析了永磁体助磁式磁力齿轮的受力状态，并通过谐响应分析方法得到传动比与谐振频率之间的关系；针对高速转子在运行过程中隔磁桥处存在的应力集中问题，采用多目标优化方法优化磁障结构，与初始结构相比，其电磁性能基本不变，但最大应力小于材料的屈服强度。

1　结构与工作原理

收起

1.1　磁力齿轮的初始结构

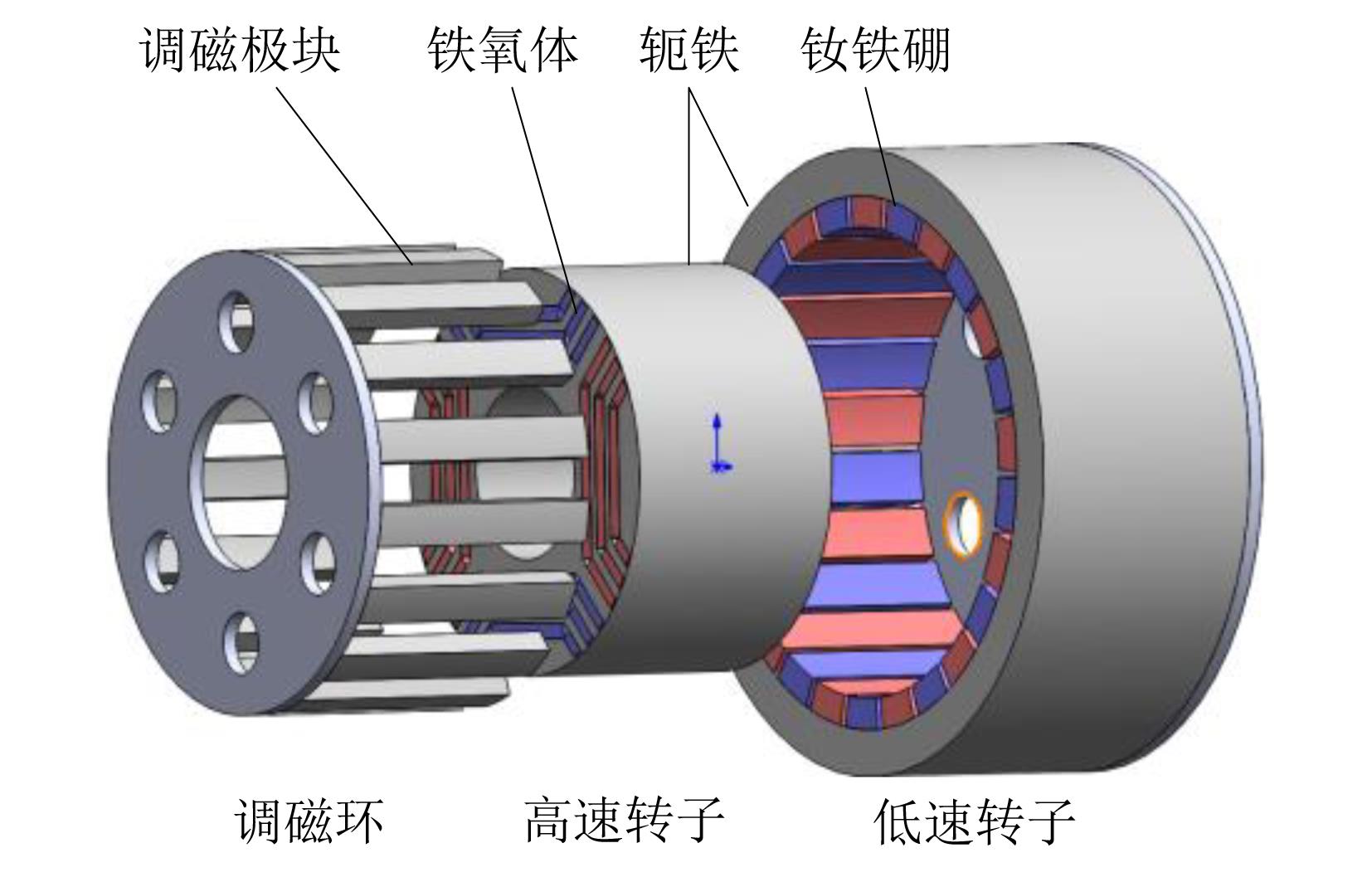

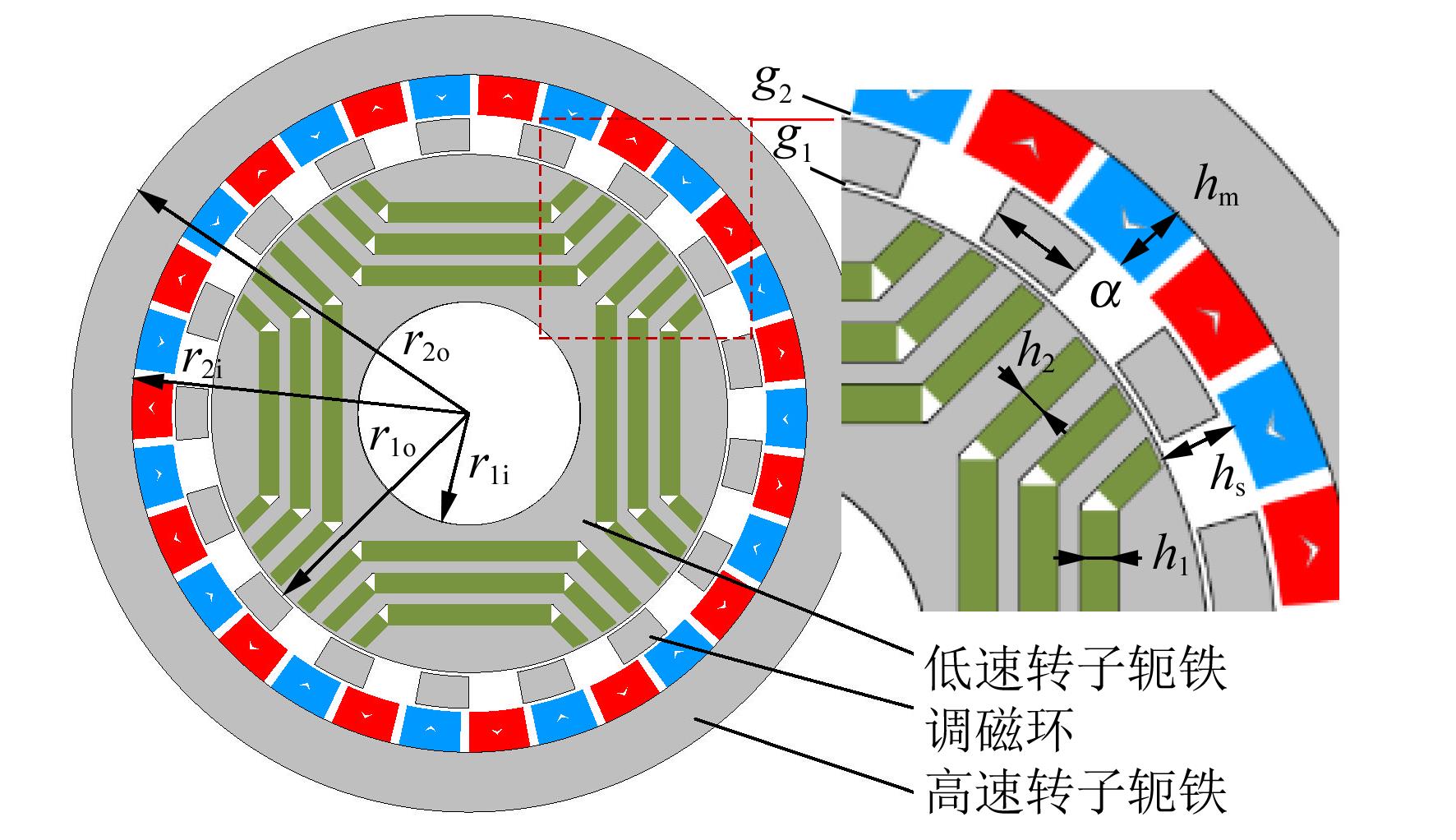

本文研究的磁力齿轮径向结构如图1所示。其中，低速转子采用表贴式磁极，使用具有较高剩磁密度的钕铁硼；调磁环由硅钢片与非导磁材料在圆周方向上交替排列组成；高速转子采用3层磁障结构，并内置平行充磁的铁氧体。

借鉴已有样机数据，永磁体助磁式磁力齿轮的基本参数如表1所示。

1.2　工作原理

永磁体助磁式磁力齿轮中，调磁环为定子，高、低速永磁转子反向旋转。基于气隙磁场调制原理，由高（低）速永磁转子建立的磁场经调磁环调制后，在外（内）气隙中产生新的永磁场，旧永磁场与新永磁场通过耦合实现转矩传递。

调磁环中，导磁块数N_s、高速转子极对数p₁、低速转子极对数p₂需满足以下关系：

N s = p 1 + p 2

（1）

高速转子与低速转子按照某一传动比反向旋转，传动比

G

为

G = p 2 p 1 = - n 1 n 2 = - T 2 T 1

（2）

式中，n₁、n₂分别为高、低速转子的转速；T₁、T₂分别为高、低速转子的转矩。

2　振动特性分析

收起

2.1　极频与槽频激振分析

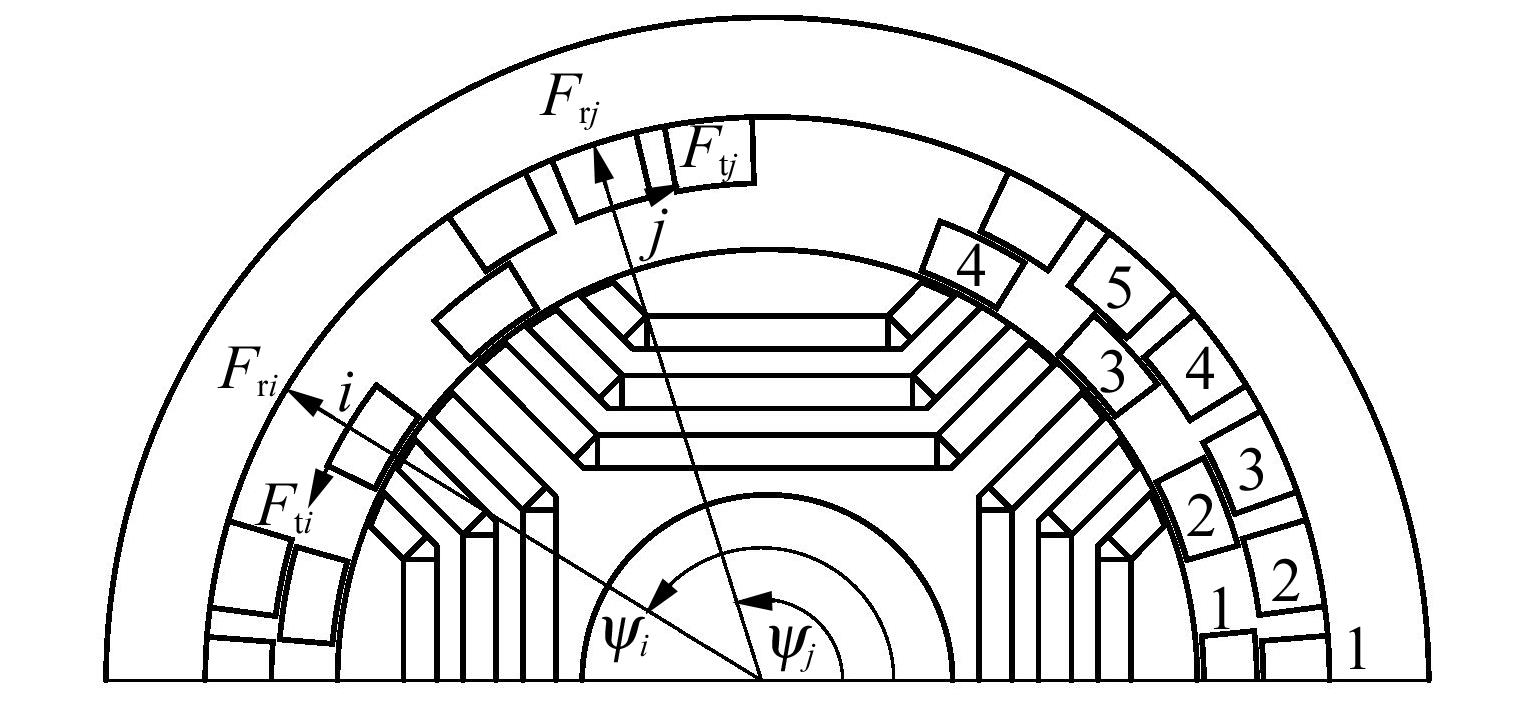

本节采用文献[15]中的分析方法研究磁力齿轮定、转子间的不平衡磁拉力。磁力齿轮中存在作用于转子铁芯的径向力与切向力，前者产生磁力齿轮的不平衡磁拉力，后者产生转矩。低速转子每旋转1周，磁极j所受的磁拉力将变化N_s个周期，调磁极块i所受的磁拉力将变化2p₂个周期。由于磁力齿轮中调磁极块数与磁极数不相等，将产生两种激励：槽频激励和极频激励。调磁环与外转子间的受力分析如图2所示。

由于低速转子每旋转1周，调磁极块i与低速转子作用2p₂次，该调磁极块所受的磁拉力激励频率

ω s

为

ω s = 2 p 2 n 2

（3）

第i个调磁极块与x轴的夹角

ψ i

为

ψ i = 2 π (i - 1) N s

（4）

相邻两个调磁极块之间所受磁拉力的相位差

φ i

为

φ i = 2 π p 2 N s

（5）

作用于第i个调磁极块的磁拉力相角

ϕ i

为

ϕ i = p 2 ψ i

（6）

假设作用于第i个调磁极块的第l阶谐波磁拉力的径向分量

F r i l

、切向分量

F t i l

的表达式^[16-17]分别为

F r i l = A r i l c o s l (ω s t + ϕ i) + B r i l s i n l (ω s t + ϕ i) F t i l = A t i l c o s l (ω s t + ϕ i) + B t i l s i n l (ω s t + ϕ i)

（7）

式中，A

r i l

、B

r i l

、A

t i l

、B

t i l

均为第l阶谐波的傅里叶系数；

t

为时间。

在此引入机械齿轮系统中的相位调谐理论，分析磁力齿轮转子在受到第l阶谐波磁拉力时的受力状态。定义极频相位调谐因子

k m

^[18]为

k m = m o d (l p 2 / N s)

（8）

式中，mod为取余运算符。

调磁环所受的第l阶谐波磁拉力的合力沿x轴与y轴方向的分量分别为

F x l = ∑ i = 1 N s (F r i l c o s ψ i - F t i l s i n ψ i) F y l = ∑ i = 1 N s (F r i l s i n ψ i + F t i l c o s ψ i)

（9）

将式（4）、式（6）~式（8）代入式（9），整理得

F x l = 12 ∑ i = 1 N s [(A r i l c o s l ω s t + B r i l s i n l ω s t) (c o s H m + c o s I m)] - 12 ∑ i = 1 N s [（ A t i l s i n l ω s t - B t i l c o s l ω s t ） （ c o s H m - c o s I m ）] F y l = 12 ∑ i = 1 N s [(A r i l s i n l ω s t - B r i l c o s l ω s t) (c o s H m - c o s I m)] + 12 ∑ i = 1 N s [(A t i l c o s l ω s t + B t i l s i n l ω s t) (c o s H m + c o s I m)]

（10）

式中，

H m = 2 π （ k m + 1 ） （ i - 1 ） / N m

；

I m = 2 π （ k m - 1 ） （ i - 1 ） / N m

。其中，

N m

为低速转子的数量。

以高速转子极对数

p 1 = 2

为例，分析式（10）可得：

1）

k m = 0

且

N s = 8 ， 12 ， 16 ， …

时，调磁环的第l阶谐波磁拉力的合力为0，将削弱不平衡磁拉力，抑制调磁环振动。

2）

k m = 1

或

N s - 2

时，调磁环的第l阶谐波磁拉力的合力不为0，且沿x轴和y轴方向的分量均不为0，将增强不平衡磁拉力，激起调磁环振动。

定义变量G_CD为N_s与p₂的最大公因数，即

G C D = G C D (N s, p 2)

（11）

式中，GCD为取最大公因数运算符。由此可得极频相位调谐的动态特性，如表2所示。

槽频激振的分析与上述极频激振的分析过程一致。因此，下面仅给出槽频相位调谐因子

k s

的定义式，即

k s = m o d (l N s / p 2)

（12）

由此可得槽频相位调谐的动态特性，如表3所示。

2.2　不平衡磁拉力的有限元分析

利用Maxwell应力张量法，得到的作用于永磁转子和调磁环的径向磁力密度

f r

为

f r = B r 2 2 μ 0

（13）

式中，B_r为径向气隙磁通密度；

μ 0

为真空磁导率。

沿转子表面对径向磁力密度积分，得到的作用于转子中心的不平衡磁拉力沿x轴与y轴方向的分量分别为

F x = L s r ∫ 0 2 π f r c o s θ d θ F y = L s r ∫ 0 2 π f r s i n θ d θ

（14）

式中，r为气隙处各点所对应半径的平均值；

θ

为由气隙处平均半径所构成的圆上各点所对应的角度。

永磁转子径向不平衡磁拉力的合力

F r

为

F r = F x 2 + F y 2

（15）

当高速转子极对数

p 1 = 2

时，磁力齿轮各传动比G所对应的极频、槽频相位调谐因子如表4所示。

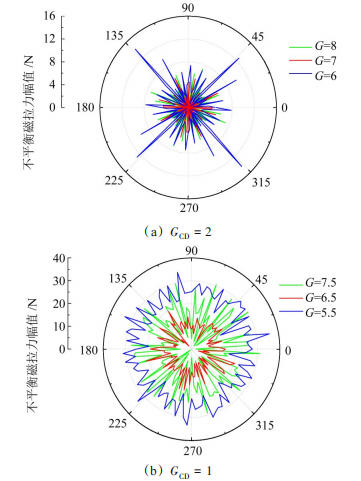

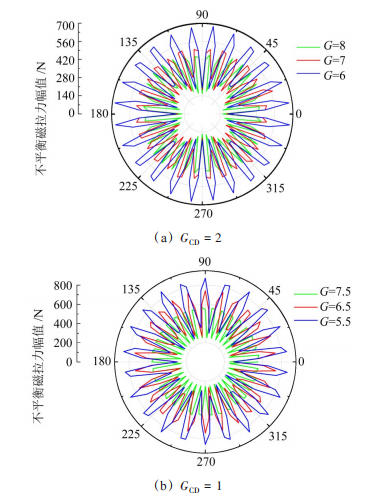

图3和图4所示分别为当激振方式取槽频激振和极频激振时，低速转子与调磁环在各传动比下受到的不平衡磁拉力的分布。由图3、图4可知，传动比的增大对槽频激振与极频激振下的不平衡磁拉力具有一定的抑制作用。这是因为改变传动比会影响气隙磁场的扭曲程度，但无法消除气隙中的谐波磁场。当传动比G分别取6、7、8时，槽频激振和极频激振下不平衡磁拉力中均存在

F x l = F y l = 0

的谐波分量，使

G C D = 2

时比

G C D = 1

时的磁拉力幅值小，与理论分析结果一致。

2.3　磁力齿轮模态分析

为全面地了解永磁体助磁式磁力齿轮的固有频率与各阶模态振型，分析各部分的动态特性，本节对磁力齿轮进行模态分析。磁力齿轮为多自由度振动系统，在仿真环境中对低速转子和调磁环建模时，需考虑其实际的装配结构，以满足有限元分析的约束设置。图5所示为加入端盖部分后磁力齿轮各部件的仿真模型。磁力齿轮各部分所用材料的参数如表5所示。

根据模态分析基本理论，将磁力齿轮视为多自由度系统，则其运动微分方程可表示为

M X ¨ + C X ˙ + K X = F (t)

（16）

式中，M、C和K分别为质量矩阵、阻尼矩阵和刚度矩阵；

X ¨

、

X ˙

和X分别为加速度、速度和位移向量；F（t）为外力向量。

当模态分析不考虑阻尼且无外力作用时，有

（ K - ω i 2 M ） u = 0

（17）

式中，ω_i为各阶固有频率；u为振幅。

由于高速转子被设计为3层磁障，磁障中嵌入铁氧体，且由表5可知，铁氧体比轭铁的密度小得多，使高速转子的整体质量减小，所以高速转子的固有频率比调磁环和低速转子大得多。对传动比

G

=6.5的磁力齿轮进行有限元分析，可得其低速转子和调磁环的前5阶模态振型与固有频率之间的对应关系，如表6所示。

由表6可知，低速转子第1、2阶固有频率分别为125、1 187 Hz，故使低速转子发生共振的激振力频率集中在高频段；而调磁环的第1～5阶固有频率处于221～456 Hz范围内，均集中在低频段，说明调磁环更容易发生共振。

2.4　谐响应分析

与模态分析仅关注结构的固有频率特性不同，谐响应分析更关注磁力齿轮在稳态载荷作用下的动态响应，需根据已知的激励类型对结构的稳态受迫振动进行仿真，得出结构的振幅与频率之间的关系。

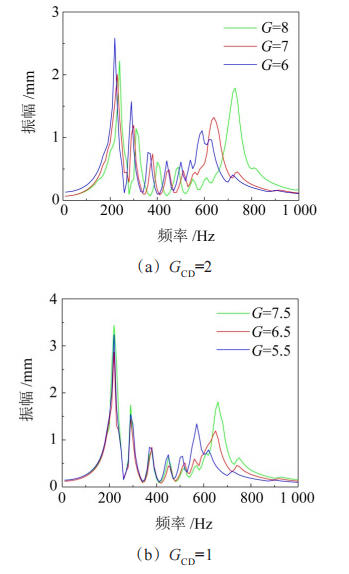

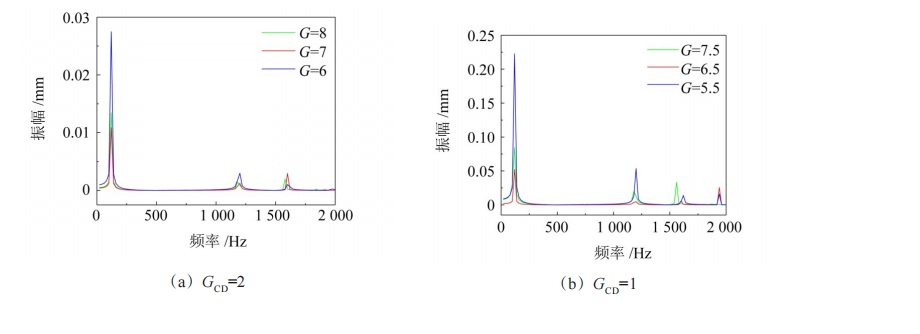

采用模态叠加法，对各传动比下的低速转子与调磁环分别进行谐响应分析计算。其中，低速转子的扫频范围为0～2 000 Hz；调磁环的扫频范围为0～1 000 Hz。通过后处理得到的低速转子和调磁环的幅频特性曲线分别如图6、图7所示。

由图6、图7可知，低速转子的振幅有4个峰值，其最大值出现在频率为120 Hz时；调磁环在频率分别为200、300、700 Hz时，振幅均大于1 mm。所以，应尽量避免不平衡磁拉力的激励频率接近上述频率。

由文献[19]知，由于传动比

G

=6.5时高速转子受调磁环影响的激励频率为1 333.33 Hz，而高速转子的1阶固有频率为1 641 Hz，所以，高速转子较难发生共振。但高速转子受到的离心力较大，因此，需对高速转子做机械强度分析。

3　高速转子的应力场分析与优化

收起

3.1　转子应力场理论分析与有限元计算

本文研究的永磁体助磁式磁力齿轮的高速转子转速为5 000 r/min，离心力会在隔磁桥与磁障拐角处产生应力集中，严重时会导致结构破坏。本节对传动比为6.5的磁力齿轮进行应力分析，利用等效质量圆环法计算隔磁桥处的应力并确定隔磁桥的形状，为后续优化做准备。

为方便计算，对磁力齿轮做以下假设：

1）仅对高速稳态时的转子进行受力分析。

2）转子中的内置铁氧体未受到压应力的影响。

3）忽略由交变磁场产生的温度变化对转子结构应力分布的影响。

4）忽略磁力齿轮运行时的振动对高速转子应力的影响。

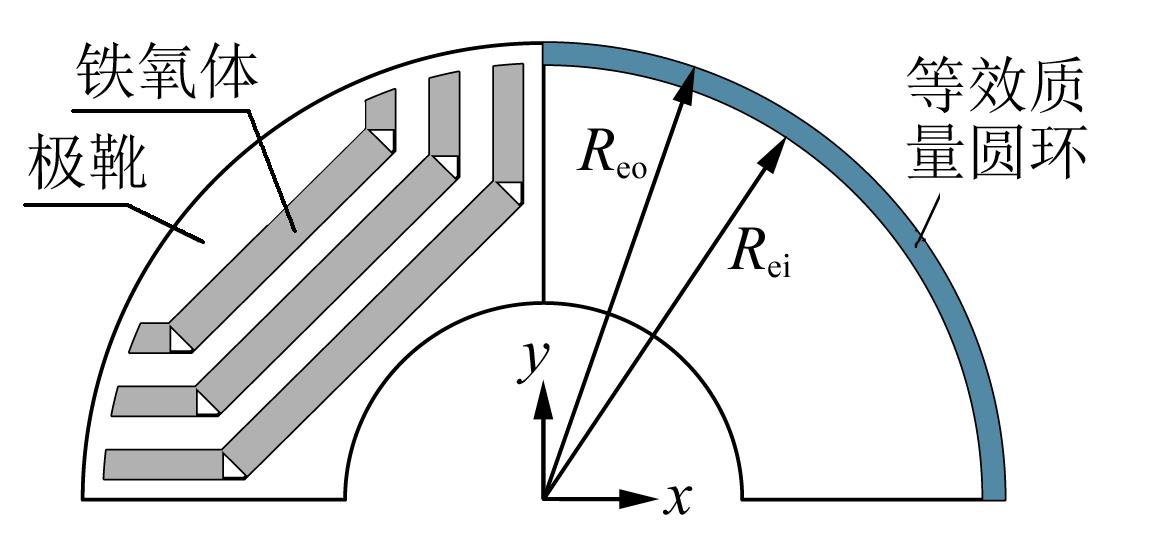

图8所示为高速转子的等效质量模型。其中，R_ei、R_eo分别为等效质量圆环的内、外半径。由图8可知，高速运行时，极靴将受到自身和永磁体离心力的共同作用，最大应力出现在隔磁桥处。由于转子结构的复杂性，用等效质量圆环法将极靴与永磁体的质量等效至隔磁桥处，等效质量圆环的厚度与隔磁桥的厚度相等。通过该理论可得到等效质量圆环的应力分布，并估算出隔磁桥处的最大机械应力^[20]。

等效质量圆环的质量为等效前铁氧体与极靴的质量之和，则等效质量圆环的密度

ρ e q

可表示为

ρ e q = M m + M s V e q

（18）

式中，M_m为铁氧体的质量；M_s为极靴的质量；V_eq为等效质量圆环的体积。进一步将

ρ e q

展开为

ρ e q = ρ m S m L s + ρ F e S F e L s S e q L s = ρ m S m + ρ F e S F e S e q

（19）

式中，ρ_m、S_m分别为永磁体的密度与截面面积；ρ_Fe、S_Fe分别为硅钢材料的密度与极靴处的横截面面积；S_eq为等效质量圆环的截面面积。

当转子稳态运行时，等效质量圆环上产生的等效应力

σ e q

可表示为

σ e q = [π n 1 （ R e o + R e i ） 60] 2 ρ e q

（20）

在高速转子运行过程中，因内置铁氧体而产生的边缘效应使隔磁桥位置处具有最大应力，该应力值

σ m a x

可表示为

σ m a x = α σ σ e q

（21）

式中，α_σ为应力集中系数。

为保证高速转子安全运行，本文中转子结构运行时的最大应力值

σ m a x

应小于硅钢材料的屈服强度R_p0.2，即

σ m a x < R p 0.2

（22）

利用式（19）计算可得，

ρ e q

=164 256.42

k g / m 3

，再将转速

n 1 = 5 000 r / m i n

代入式（20），得到

σ e q

=187.6 MPa。而由应力集中系数手册^[21]可得到，该转子结构的应力集中系数α_σ=2.5，进而得到最大应力值σ_max=468.9 MPa。下面进行有限元仿真验证。

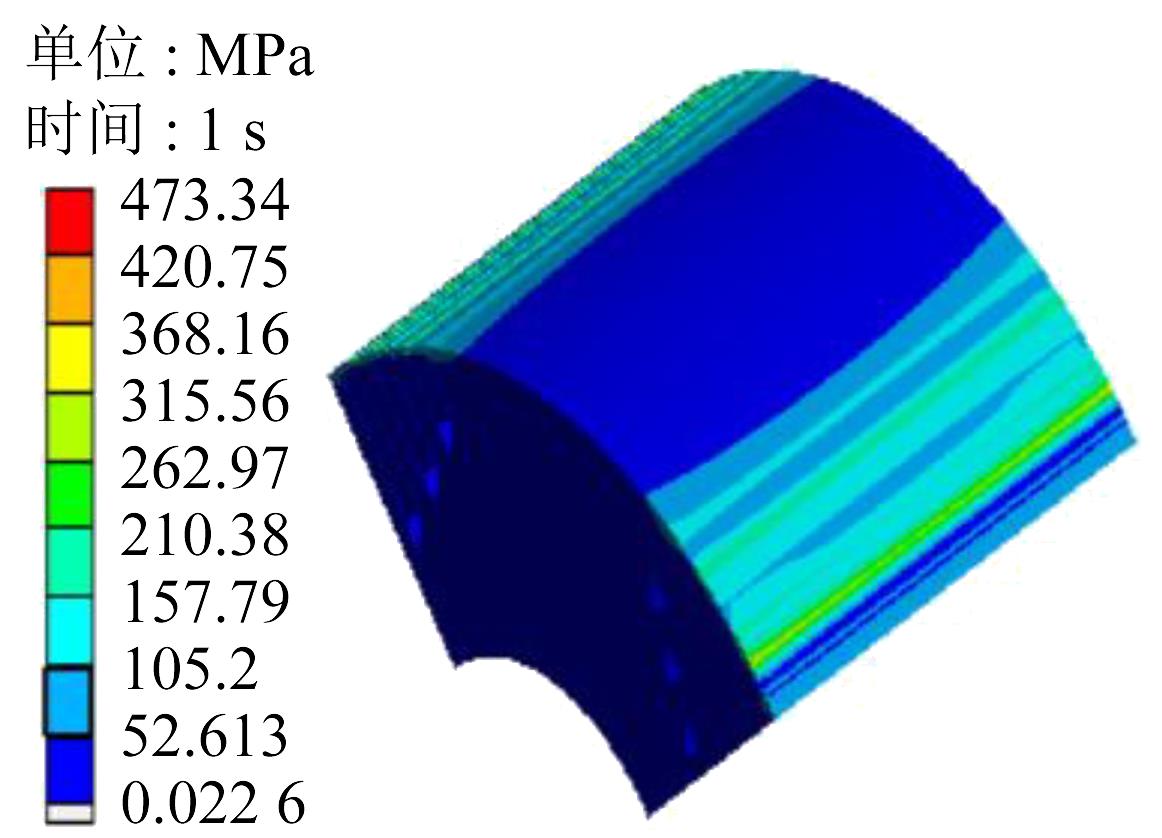

图9为有限元仿真应力云图。由图9可知，最大应力为473.34 MPa，位于最内层磁障的隔磁桥处。这是由于在离心力的作用下，最内层磁障的隔磁桥受到另外两层磁障的共同拉力，引起最大应力的集中。而通过等效质量圆环这种解析法求得的最大应力为468.9 MPa，解析法与仿真法之间最大应力的相对误差为0.94%。

因隔磁桥处出现的应力值超过了硅钢片的屈服强度（

R p 0.2 = 390 M P a

），隔磁桥处结构发生了塑性变形，严重时可能损坏结构。为此，针对隔磁桥处的应力集中，可通过采用圆弧形隔磁桥、设置圆形倒角和引入加强筋等措施优化转子结构。

3.2　基于田口设计初选磁力齿轮的优化变量

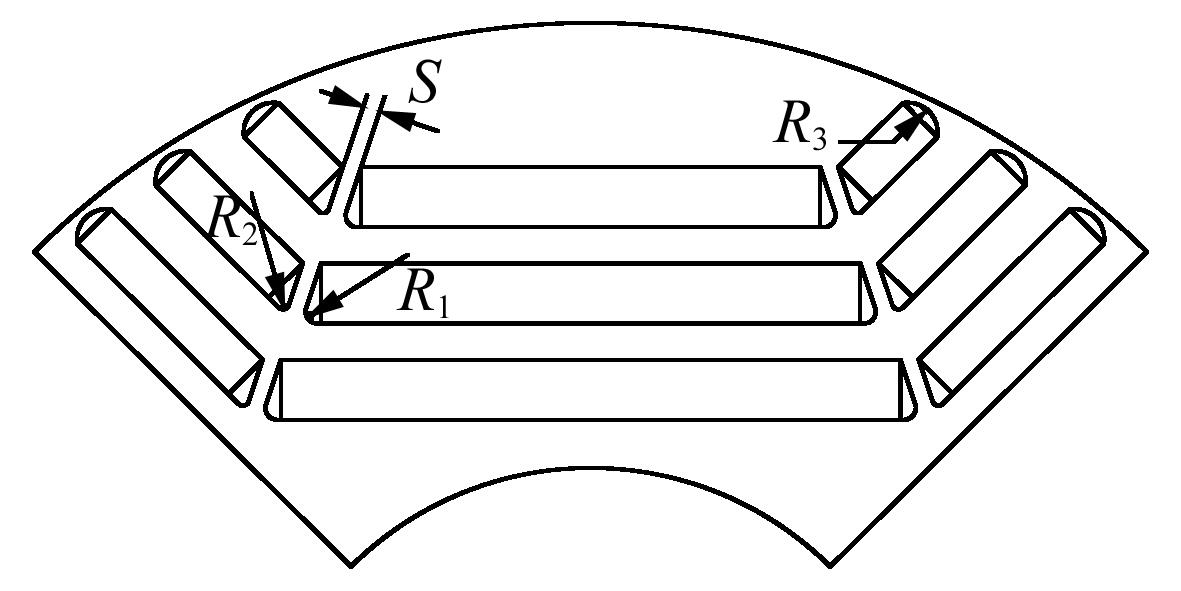

本节对高速转子的结构进行优化。根据初始结构的应力云图，选择优化磁障内部圆角的半径R₁和R₂、磁障中加强筋的宽度S和圆弧形隔磁桥的半径R₃（图10），从而提高输出转矩值T_m、降低最大应力值σ_max。首先采用田口优化方法确定主要优化变量，然后采用响应曲面设计方法选择优化变量的最优组合。

在田口设计中，通过建立正交试验矩阵并对其分析，可以筛选出对优化目标影响较大的变量。所考虑的4个结构优化变量

S

、R₁、R₂、R₃的初始值如表7所示，各优化变量的取值范围如表8所示。

本文采用的田口设计类型为4变量4水平。建立的正交试验及根据正交组合得出的有限元结果如表9所示。

根据表9，对每一种优化参数组合的磁力齿轮做仿真分析，再进行平均值和方差分析，得到不同组合的优化变量对输出转矩T_m与最大等效应力值σ_max这两个优化目标的影响。某一优化变量在第k个水平下的目标性能指标的平均值E_Xk和方差D_X的表达式分别为

E X k = 14 [E X h + E X (m) + E X (n) + E X (q)]

（23）

D X = 14 ∑ k = 1 4 (E X k - E) 2

（24）

式中，

E X h 、 E X (m) 、 E X (n) 、 E X (q)

分别为该优化变量的第h、m、n、q次试验结果；E为优化变量在该组优化参数下的平均值。

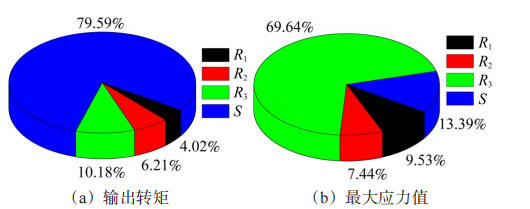

图11所示为各优化变量对优化目标的影响权重。由图11可知，加强筋的宽度对优化目标的影响权重最大。当把输出转矩T_m与最大等效应力值σ_max同时作为优化目标时，某些参数的取值不能同时满足T_m和σ_max的优化要求。考虑到该磁力齿轮结构的重要性及优化目标的整体优化空间，确定将输出转矩作为优先优化目标。由田口试验优化方法可以确定，R₁的值为0.5 mm；其余3个影响权重较大的变量可通过响应面Box-Behnken设计法继续优化。

3.3　基于响应面Box-Behnken设计法构建优化目标函数

响应面法是一种将试验设计与数学建模结合的设计方法。该方法通过构建二阶多项式，得到多变量与多目标之间的非线性数学关系。其中，Box-Behnken设计法是被广泛使用的方法之一。基于该方法设计试验时，针对每个影响因素（即变量因子）均选择3个水平值。这3个水平值构成等差数列，例如位于优化空间核心的中点值0、代表变量上边界的+1以及代表变量下边界的-1。响应面正交试验的结果如表10所示。

根据表10，利用质量管理统计软件Minitab分析得出的优化目标与优化变量之间的拟合函数为

T m = 73.79 - 0.99 R 2 + 15.08 R 3 - 12.45 S + 0.08 R 2 R 3 + 0.67 R 2 S - 0.46 R 3 S - 0.2 R 22 - 2.15 R 32 + 0.49 S 2

（25）

σ m a x = 391.90 + 25.26 R 2 - 180.5 R 3 - 74.46 S - 27.58 R 2 R 3 + 11.11 R 2 S - 15.74 R 3 S + 42.75 R 22 + 46.22 R 32 + 70.18 S 2

（26）

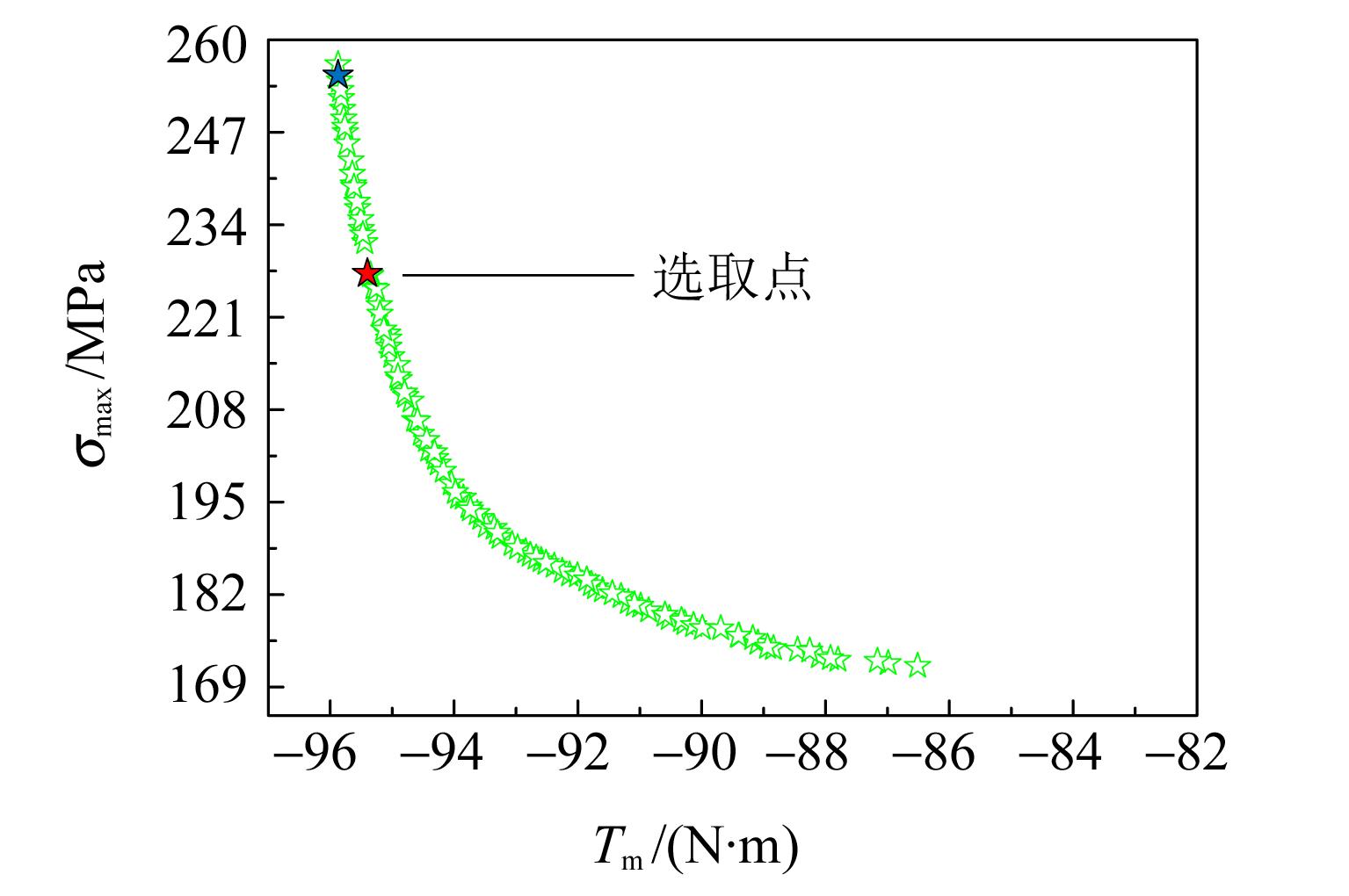

3.4　基于白鹭群优化算法的多目标全局寻优

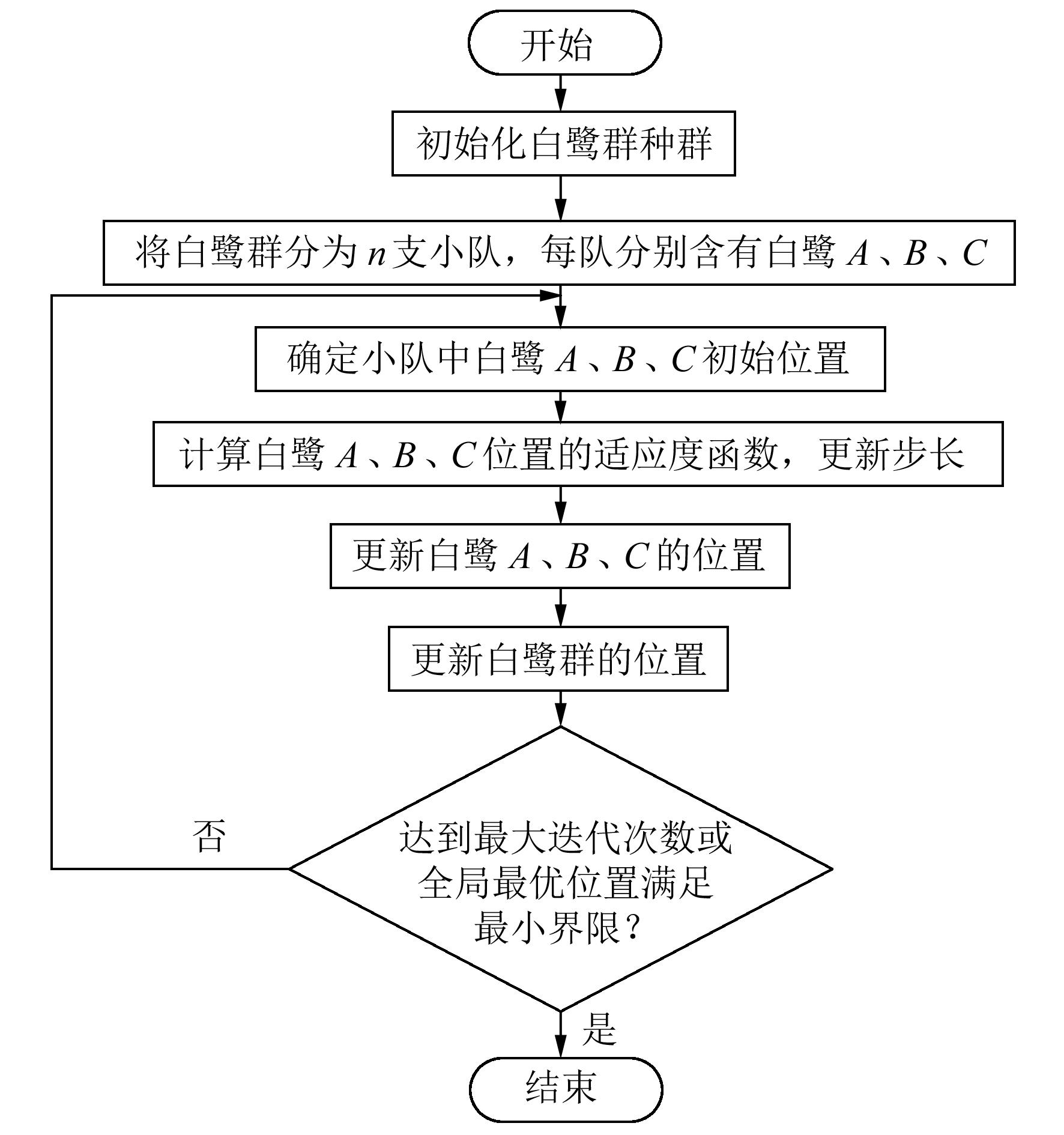

白鹭群优化算法（Egret Swarm Optimization Algorithm, ESOA）是一种受自然界鸟群行为启发的优化算法范例，它模拟了自然界中白鹭捕食的行为模式。该算法受雪白鹭代表的坐等策略与大白鹭代表的积极捕食的激进策略的启发，主要包括坐等策略、激进策略和判别条件3个方面。ESOA的流程如图12所示。

选取的圆角半径R₂、圆弧形隔磁桥的半径R₃和加强筋宽度S的约束条件分别为

0 m m ≤ R 2 ≤ 1.5 m m 2 m m ≤ R 3 ≤ 3.2 m m 0.3 m m ≤ S ≤ 1.2 m m

（27）

利用ESOA进行计算时，种群大小设为100，最大迭代次数设为200。图13为Pareto前沿图。

由图13可知，当最大应力减小时，输出转矩也有所下降。显然，两个子目标的优化过程是相互冲突的，因此，需要综合考虑各优化变量，在各项参数间寻求一个恰当的平衡点，以确保双目标函数能够同时得到最优解。这意味着在减小最大应力值、实现转子结构安全性提升的同时，还需保证输出转矩下降得尽可能小。虽然Pareto前沿图（图13）中的一系列最优解均符合设计要求，但若选择蓝色点这一最优参数，则加强筋宽度

S

=0.3 mm会使制造难度增加。因此，选取红色点这一最优参数，此时磁障内部的圆角半径

R 2

=0.3 mm、圆弧形隔磁桥的半径

R 3

=2.3 mm、加强筋宽度

S

=0.4 mm。

3.5　优化前后电动机性能的对比

根据Pareto前沿图选取的最优结构参数进行优化，将优化后磁力齿轮的数据与原始数据做对比，结果如表11所示。

由表11可知，优化后转子结构的最大应力值小于屈服强度，输出转矩有所降低，降幅为8.24%，在可接受范围内。上述优化保证了转子在高速运转下的安全性。因此，本文多目标优化设计基本符合预期。

4　结论

收起

借鉴相位调谐理论分析了磁力齿轮传动比G与不平衡磁拉力之间的关系。分析得知，当导磁块数N_s和低速转子极对数p₂的最大公因数

G C D = 2

时，存在抑制不平衡磁拉力幅值的谐波分量，使不平衡磁拉力的幅值相对较小；当频率分别为200、300、700 Hz时，调磁环的振幅均大于1 mm。所以，应采取一些减振措施，如调磁极块间使用橡胶等高阻尼特性材料。采用等效质量圆环法对高速转子的强度进行理论分析，并使用多目标优化设计方法，以“确保一定的输出转矩”和“减小最大应力值”为目标进行优化，最终得出合理的结构参数。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

GOUDA

，MEZANI

，BAGHLI

，et al.Comparative study between mechanical and magnetic planetary gears［J］.IEEE Transactions on Magnetics，2011，47（2）：439-450.

杨超君，罗永鑫，孔令营，等.同轴式磁力齿轮试验样机的参数优化与设计改进［J］.磁性材料及器件，2015，46（2）：29-34.

YANG

Chaojun

，LUO

Yongxin

，KONG

Lingying

，et al.Parameter optimization and design improvement for experimental prototype of coaxial magnetic gear［J］.Journal of Magnetic Materials and Devices，2015，46（2）：29-34.

井立兵，章跃进，李琛，等.Halbach阵列同心式磁力齿轮磁场分析与优化设计［J］.中国电机工程学报，2013，33（21）：163-169.

JING

Libing

，ZHANG

Yuejin

，LI

Chen

，et al.Magnetic field computation and optimization design for a concentric magnetic gear with Halbach permanent-magnet arrays［J］.Proceedings of the CSEE，2013，33（21）：163-169.

刘蓉晖，李琛，章跃进.偏心式谐波磁力齿轮气隙磁场解析模型［J］.中国电机工程学报，2013，33（36）：126-133.

LIU

Ronghui

，LI

Chen

，ZHANG

Yuejin

.Analytical model for air-gap magnetic field calculation in an eccentric magnetic harmonic gear［J］.Proceedings of the CSEE，2013，33（36）：126-133.

井立兵，章跃进.同心式磁力齿轮磁场及转矩全局解析法分析［J］.中国电机工程学报，2012，32（30）：139-146.

JING

Libing

，ZHANG

Yuejin

.An exact analytical method for magnetic field computation and electromagnetic torque in a concentric magnetic gear［J］.Proceedings of the CSEE，2012，32（30）：139-146.

W N

，LI

L N

.Optimal design of magnetic gears with a general pattern of permanent magnet arrangement［J］.IEEE Transactions on Applied Superconductivity，2016，26（7）：1-5.

任超，曹家勇，梁庆华，等.磁齿轮啮合型电机齿槽转矩影响因素分析［J］.机械科学与技术，2016，35（11）：1698-1702.

REN

Chao

，CAO

Jiayong

，LIANG

Qinghua

，et al.Analysis on cogging torque of a magnetic-geared motor［J］.Mechanical Science and Technology for Aerospace Engineering，2016，35（11）：1698-1702.

程文杰，路慧泽，肖玲，等.高速磁场调制式磁齿轮流场及温度场分析［J］.机械传动，2023，47（4）：115-122.

CHENG

Wenjie

，LU

Huize

，XIAO

Ling

，et al.Fluid field and temperature field analysis of high speed magnetic field modulated gears［J］.Journal of Mechanical Transmission，2023，47（4）：115-122.

杨巧玲，包广清，张贝，等.一种圆筒型直线磁力齿轮的设计与优化［J］.机械传动，2015，39（9）：54-58.

YANG

Qiaoling

，BAO

Guangqing

，ZHANG

Bei

，et al.Design and optimization of a cylinder type linear magnetic gear［J］.Journal of Mechanical Transmission，2015，39（9）：54-58.

袁馨.电流调制型同心磁齿轮的分析与设计［D］.北京：华北电力大学，2022：17-21.

YUAN

Xin

.Analysis and design of current modulated concentric magnetic gear［D］.Beijing：North China Electric Power University，2022：17-21.

刘玫，项子旋，王腾光，等.基于永磁极间偏移的磁齿轮电机齿槽转矩削弱研究［J］.微电机，2021，54（12）：10-15.

LIU

Mei

，XIANG

Zixuan

，WANG

Tengguang

，et al.Research on cogging torque reduction of magnetic gear motor based on permanent magnet inter-polar deflection［J］.Micromotors，2021，54（12）：10-15.

张志强.旋转调制型同心磁齿轮电磁分析与设计方法研究［D］.北京：华北电力大学，2022：24-26.

ZHANG

Zhiqiang

.Research on electromagnetic analysis and design method of rotary modulation concentric magnetic gear［D］.Beijing：North China Electric Power University，2022：24-26.

NIELSEN

S S

，WONG

H Y

，BANINAJAR

，et al.Pole and segment combination in concentric magnetic gears：vibrations and acoustic signature［J］.IEEE Transactions on Energy Conversion，2022，37（3）：1644-1654.

袁晓明.磁场调制型磁齿轮传动系统动力学研究［D］.秦皇岛：燕山大学，2014：45-100.

YUAN

Xiaoming

.Dynamics of field modulated magnetic gear drive system［D］.Qinhuangdao：Yanshan University，2014：45-100.

PARKER

R G

.A physical explanation for the effectiveness of planet phasing to suppress planetary gear vibration［J］.Journal of Sound and Vibration，2000，236（4）：561-573.

王世宇，霍咪娜，修杰，等.永磁电机不平衡磁拉力及脉动转矩相位调谐分析［J］.天津大学学报，2012，45（6）：560-566.

WANG

Shiyu

，HUO

Mina

，XIU

Jie

，et al.Phase tuning of unbalanced magnetic pull and cogging torque in PM motors［J］.Journal of Tianjin University，2012，45（6）：560-566.

HUO

M N

，WANG

S Y

，XIU

，et al.Effect of magnet/slot combination on triple-frequency magnetic force and vibration of permanent magnet motors［J］.Journal of Sound and Vibration，2013，332（22）：5965-5980.

安文迪，张晓旭，王鑫，等.基于相位调谐的行星齿轮系统振动抑制技术的试验研究［J］.机械传动，2016，40（4）：162-164.

Wendi

，ZHANG

Xiaoxu

，WANG

Xin

，et al.Experimental study of vibration suppression technique of planetary gear system based on planet phasing［J］.Journal of Mechanical Transmission，2016，40（4）：162-164.

LEE

，CHANG

.Analysis of the vibration characteristics of coaxial magnetic gear［C］//2016 IEEE Conference on Electromagnetic Field Computation （CEFC）.IEEE，2016：1.

韩雪岩，田东.高速内置式永磁同步电机转子强度的等效计算与分析［J］.电气工程学报，2016，11（2）：16-19.

HAN

Xueyan

，TIAN

Dong

.Rotor strength equivalent calculation and analysis of high-speed interior permanent magnet synchronous motors［J］.Journal of Electrical Engineering，2016，11（2）：16-19.

航空工业部科学技术委员会.应力集中系数手册［M］.北京：高等教育出版社，1990：70-77.

Science and Technology Committee of the Ministry of Aviation Industry.Handbook of stress concentration factors ［M］.Beijing：Higher Education Press，1990：70-77.

2026年第50卷第1期

PDF下载

引用本文

BibTeX

文章信息

doi: 10.16578/j.issn.1004.2539.2026.01.002

接收时间：2024-11-06
首发时间：2026-05-20
出版时间：2026-01-15

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-11-06
修回日期：2025-03-19

基金

作者信息

河南理工大学电气工程与自动化学院，焦作454003

通讯作者:

王鑫（通信作者），男，1998年生，河南新乡人，硕士研究生；主要研究方向为电机电器及其控制；2281115982@qq.com。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/jxcd/CN/10.16578/j.issn.1004.2539.2026.01.002

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

模态阶数	低速转子		调磁环
模态阶数	频率/Hz	模态振型	频率/Hz	模态振型
1	125		221
2	1 187		234
3	1 582		298
4	1 889		378
5	2 003		456
