算法名称	简称	公式	作者/年份	参考文献
归一化黑臭水体指数水体清洁指数	WCI	$\frac{(G-B)/({\lambda }_{G}-{\lambda }_{B})}{(R-B)/({\lambda }_{R}-{\lambda }_{G})}$	李佳琦，2017	[2]
归一化黑臭水体指数	G-R	$\frac{G-R}{G+R}$	温爽，2018	[3]
黑臭水体归一化比值模型	BOI	$\frac{G-R}{B+G+R}$	姚月，2018	[4]
黑臭水体增强指数	EHI	$\frac{NIR+R-B}{NIR+R+B}$	姚焕玫，2019	[5]
归一化黑臭水体指数	NDBWI	$\frac{B+G+R-NIR}{B+G+R+NIR}$	姚焕玫，2019	[5]
城市黑臭水体分级指数	BOCI	$\left(G-\left(B+\frac{\left(R-B\right)*({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}}\right)\right)/R$	七珂珂，2019	[6]
基准高度法	BH	$\left(G-\left(B+\frac{\left(R-B\right)*({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}}\right)\right)$	Qian Shen，2019	[7]
黑臭水体识别模型	BOIM	$\frac{R-(B+\frac{\left(R-B\right)({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}})}{R+(B+\frac{\left(R-B\right)({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}})}$	张宁宁，2022	[8]
黑臭水体多光谱遥感指数	BOMRI	$(B+\frac{NIR-B}{{\lambda }_{NIR}-{\lambda }_{B}}*\left({\lambda }_{R}-{\lambda }_{B}\right))/R$	张宁宁，2022	[8]
黑臭水体图像反射率指数	BIR	$\frac{(NIR-R)/({\lambda }_{NIR}-{\lambda }_{R})}{(G-R)/({\lambda }_{R}-{\lambda }_{G})}$	刘冰，2024	[9]
CIE色度空间和福莱尔比色表	Forel-Ule Scale	$ARCTAN2(y-0.333 3,x-0.333 \left.3\right)$	NOVOA S，2013	[10]
e1	e1	NIR/G	刘冰，2024	[9]
e2	e2	(NIR-R)/(NIR+R)	刘冰，2024	[9]
e3	e3	$\frac{NIR-R}{G+R+NIR}$	刘冰，2024	[9]
e4	e4	$\frac{NIR+B-R}{B+G+R+NIR}$	刘冰，2024	[9]

算法名称	简称	公式	作者/年份	参考文献
归一化黑臭水体指数水体清洁指数	WCI	$\frac{(G-B)/({\lambda }_{G}-{\lambda }_{B})}{(R-B)/({\lambda }_{R}-{\lambda }_{G})}$	李佳琦，2017	[2]
归一化黑臭水体指数	G-R	$\frac{G-R}{G+R}$	温爽，2018	[3]
黑臭水体归一化比值模型	BOI	$\frac{G-R}{B+G+R}$	姚月，2018	[4]
黑臭水体增强指数	EHI	$\frac{NIR+R-B}{NIR+R+B}$	姚焕玫，2019	[5]
归一化黑臭水体指数	NDBWI	$\frac{B+G+R-NIR}{B+G+R+NIR}$	姚焕玫，2019	[5]
城市黑臭水体分级指数	BOCI	$\left(G-\left(B+\frac{\left(R-B\right)*({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}}\right)\right)/R$	七珂珂，2019	[6]
基准高度法	BH	$\left(G-\left(B+\frac{\left(R-B\right)*({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}}\right)\right)$	Qian Shen，2019	[7]
黑臭水体识别模型	BOIM	$\frac{R-(B+\frac{\left(R-B\right)({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}})}{R+(B+\frac{\left(R-B\right)({\lambda }_{G}-{\lambda }_{B})}{{\lambda }_{R}-{\lambda }_{B}})}$	张宁宁，2022	[8]
黑臭水体多光谱遥感指数	BOMRI	$(B+\frac{NIR-B}{{\lambda }_{NIR}-{\lambda }_{B}}*\left({\lambda }_{R}-{\lambda }_{B}\right))/R$	张宁宁，2022	[8]
黑臭水体图像反射率指数	BIR	$\frac{(NIR-R)/({\lambda }_{NIR}-{\lambda }_{R})}{(G-R)/({\lambda }_{R}-{\lambda }_{G})}$	刘冰，2024	[9]
CIE色度空间和福莱尔比色表	Forel-Ule Scale	$ARCTAN2(y-0.333 3,x-0.333 \left.3\right)$	NOVOA S，2013	[10]
e1	e1	NIR/G	刘冰，2024	[9]
e2	e2	(NIR-R)/(NIR+R)	刘冰，2024	[9]
e3	e3	$\frac{NIR-R}{G+R+NIR}$	刘冰，2024	[9]
e4	e4	$\frac{NIR+B-R}{B+G+R+NIR}$	刘冰，2024	[9]

算法名称	公式	说明
原始阈值		各算法默认的原始阈值
Otsu	${\sigma }_{B}^{2}={\omega }_{0}\cdot {\omega }_{1}\cdot {\left({\mu }_{0}-{\mu }_{1}\right)}^{2}$$t=arg\underset{t}{max}\left\{{\sigma }_{B}^{2}\right\}$	式中：${\omega }_{0}$和${\omega }_{1}$分别是前景和背景的像素概率；${\mu }_{0}$和${\mu }_{1}$分别是前景和背景的灰度均值；t—选择使类间方差最大的阈值
平均值	$t=\frac{1}{L}\sum _{i=0}^{L-1}i\cdot p\left(i\right)$	式中：p(i)—灰度级i的概率；L—灰度级总数
最小交叉熵	$H\left(t\right)=\sum _{i=0}^{t}i\cdot {h}_{i}\cdot ln\frac{i}{{u}_{0}\left(t\right)}+\sum _{i=t+1}^{L-1}i\cdot {h}_{i}\cdot ln\frac{i}{{u}_{b}\left(t\right)}$$t=arg\underset{0\le t\le L-1}{min}\left\{H\left(t\right)\right\}$	式中：h_i—灰度级i的直方图值；u₀(t)和u_b(t)分别是前景和背景的均值。
最小值	$t=arg\underset{0\le t\le L-1}{min}\left\{h\right.\left(t\right)\}$	式中：h(t)—直方图的值
三角形	$t=\frac{L-1}{2}-\frac{\sum _{i=0}^{L-1}\left(i-\frac{L-1}{2}\right)\cdot h\left(i\right)}{\sum _{i=0}^{L-1}h\left(i\right)}$	式中：h(i)—直方图的值；L—灰度级总数

算法名称	公式	说明
原始阈值		各算法默认的原始阈值
Otsu	${\sigma }_{B}^{2}={\omega }_{0}\cdot {\omega }_{1}\cdot {\left({\mu }_{0}-{\mu }_{1}\right)}^{2}$$t=arg\underset{t}{max}\left\{{\sigma }_{B}^{2}\right\}$	式中：${\omega }_{0}$和${\omega }_{1}$分别是前景和背景的像素概率；${\mu }_{0}$和${\mu }_{1}$分别是前景和背景的灰度均值；t—选择使类间方差最大的阈值
平均值	$t=\frac{1}{L}\sum _{i=0}^{L-1}i\cdot p\left(i\right)$	式中：p(i)—灰度级i的概率；L—灰度级总数
最小交叉熵	$H\left(t\right)=\sum _{i=0}^{t}i\cdot {h}_{i}\cdot ln\frac{i}{{u}_{0}\left(t\right)}+\sum _{i=t+1}^{L-1}i\cdot {h}_{i}\cdot ln\frac{i}{{u}_{b}\left(t\right)}$$t=arg\underset{0\le t\le L-1}{min}\left\{H\left(t\right)\right\}$	式中：h_i—灰度级i的直方图值；u₀(t)和u_b(t)分别是前景和背景的均值。
最小值	$t=arg\underset{0\le t\le L-1}{min}\left\{h\right.\left(t\right)\}$	式中：h(t)—直方图的值
三角形	$t=\frac{L-1}{2}-\frac{\sum _{i=0}^{L-1}\left(i-\frac{L-1}{2}\right)\cdot h\left(i\right)}{\sum _{i=0}^{L-1}h\left(i\right)}$	式中：h(i)—直方图的值；L—灰度级总数

波段比值算法	欧式距离（ED）	排名（Rank）	波段比值算法	欧式距离（ED）	排名（Rank）
BOCI	0.62	1	e2	0.27	9
WCI	0.53	2	NDBWI	0.26	10
FUI	0.52	3	BOIM	0.18	11
e4	0.45	4	BOI	0.10	12
BOMRI	0.29	5	G-R	0.04	13
BIR	0.28	6	EHI	0.03	14
e1	0.28	7	BH	0.02	15
e3	0.27	8

波段比值算法	欧式距离（ED）	排名（Rank）	波段比值算法	欧式距离（ED）	排名（Rank）
BOCI	0.62	1	e2	0.27	9
WCI	0.53	2	NDBWI	0.26	10
FUI	0.52	3	BOIM	0.18	11
e4	0.45	4	BOI	0.10	12
BOMRI	0.29	5	G-R	0.04	13
BIR	0.28	6	EHI	0.03	14
e1	0.28	7	BH	0.02	15
e3	0.27	8

阈值算法	波段比值算法	F1 Score（F1）	排名（Rank）
原始阈值	WCI	0	34
	e4	0.78	14
	BOCI	0.55	33
	BIR	0	34
	FUI	0.95	3
	BOMRI	0	34
最小交叉熵	WCI	0.71	24
	e4	0.69	29
	BOCI	0.93	5
	BIR	0.71	24
	FUI	0.71	24
	BOMRI	0.72	19
OSTU	WCI	0.73	17
	e4	0.75	15
	BOCI	1	1
	BIR	0.72	19
	FUI	0.72	19
	BOMRI	0.71	24
三角形	WCI	0.59	31
	e4	0.8	12
	BOCI	0.81	8
	BIR	0.81	8
	FUI	0.81	8
	BOMRI	0.75	15
最小值	WCI	0.95	3
	e4	0.56	32
	BOCI	0.93	5
	BIR	0.71	24
	FUI	0.63	30
	BOMRI	0.72	19
平均值	WCI	0.87	7
	e4	0.79	13
	BOCI	1	1
	BIR	0.73	17
	FUI	0.81	8
	BOMRI	0.72	19

阈值算法	波段比值算法	F1 Score（F1）	排名（Rank）
原始阈值	WCI	0	34
	e4	0.78	14
	BOCI	0.55	33
	BIR	0	34
	FUI	0.95	3
	BOMRI	0	34
最小交叉熵	WCI	0.71	24
	e4	0.69	29
	BOCI	0.93	5
	BIR	0.71	24
	FUI	0.71	24
	BOMRI	0.72	19
OSTU	WCI	0.73	17
	e4	0.75	15
	BOCI	1	1
	BIR	0.72	19
	FUI	0.72	19
	BOMRI	0.71	24
三角形	WCI	0.59	31
	e4	0.8	12
	BOCI	0.81	8
	BIR	0.81	8
	FUI	0.81	8
	BOMRI	0.75	15
最小值	WCI	0.95	3
	e4	0.56	32
	BOCI	0.93	5
	BIR	0.71	24
	FUI	0.63	30
	BOMRI	0.72	19
平均值	WCI	0.87	7
	e4	0.79	13
	BOCI	1	1
	BIR	0.73	17
	FUI	0.81	8
	BOMRI	0.72	19

基于高分二号遥感数据的黑臭水体识别和氨氮反演研究

PDF下载

卢辉雄 ¹^,³^,⁴ , 李启亮 ² , 薛庆 ¹^,³ , 张策 ¹^,³ , 孙永彬 ¹^,³ , 韩少飞 ¹ , 牛海威 ¹

世界核地质科学 | 研究论文 2025,42(2): 360-373

收起

世界核地质科学 | 研究论文 2025, 42(2): 360-373

基于高分二号遥感数据的黑臭水体识别和氨氮反演研究

全屏

卢辉雄¹^,³^,⁴, 李启亮², 薛庆¹^,³, 张策¹^,³, 孙永彬¹^,³, 韩少飞¹, 牛海威¹

作者信息

¹ 核工业航测遥感中心，河北石家庄 050002

² 河北航遥科技有限公司，河北石家庄 050002

³ 河北省航空探测与遥感技术重点实验室，河北石家庄 050002

⁴ 中核三维地理信息工程技术研究中心，河北石家庄 050002

第一作者：卢辉雄，男，1988年生，高级工程师，主要从事遥感技术应用研究。E-mail：1551310706@qq.com

Identification of black odorous water bodies and NH₃-N inversion study based on Gaofen-2 remote sensing data

Huixiong LU¹^,³^,⁴, Qiliang LI², Qing XUE¹^,³, Ce ZHANG¹^,³, Yongbin SUN¹^,³, Shaofei HAN¹, Haiwei NIU¹

Affiliations

¹ Airborne Survey and Remote Sensing Center of Nuclear Industry， Shijiazhuang 050002， China

² Hebei Airborne Survey and Remote Sensing Technology Co.， Shijiazhuang 050002， China

³ Key Laboratory of Airborne Survey and Remote Sensing， Shijiazhuang 050002， China

⁴ CNNC Engineering Research Center of 3D Geographic Information， Shijiazhuang 050002， China

出版时间: 2025-04-08 doi: 10.3969/j.issn.1672-0636.2025.02.011

文章导航

摘要

收起

随着政府部门在水污染防治工作上的不断推进，水环境出现了大幅改善，但在工业区、畜禽养殖场等污染源附近的水体仍然容易反黑反臭，如何识别这些因污水排放导致氨氮含量超标的黑臭水体是迫切需要解决的问题。本次研究以收集的30处氨氮超标的黑臭水体为样本，提出一种基于高分二号遥感数据的黑臭水体识别和氨氮反演方法，通过组合多种黑臭水体波段比值识别算法和多种阈值分割算法，获得适用于研究区的黑臭水体识别组合算法并对研究区进行黑臭水体识别，分析各波段比值算法因子和氨氮实测值的相关性，对识别的黑臭水体中氨氮含量进行反演，获得氨氮的空间分布图以发现疑似排污点位置。结果表明：1）BOCI、WCI、FUI和e4共4种算法，对黑臭水体和一般水体的可分离度较高，BOCI-OSTU和BOCI-平均值两种算法组合在预测集样本上分割效果最好，BOCI在各阈值算法中发挥最为稳定；2）BOCI-OSTU、BOCI-平均值和WCI-最小值对黑臭水体的识别效果相对较好；3）在识别到黑臭水体后，BOI和G-R算法与实测氨氮值的相关性最高，决定系数分别是0.6和0.58，能较好地解释实测氨氮值的变化，可作为反演氨氮的因子；4）利用BOI算法对研究区内的3条沟渠进行氨氮反演，获得氨氮空间分布图，给出疑似排污位置。因此，该技术可为政府部门提供高效的黑臭水体排查服务，为生态环境监测提供技术支持。

关键词

黑臭水体 / 高分二号遥感数据 / 氨氮 / 波段比值 / 阈值

Abstract

收起

With the continuous promotion of government departments in water pollution prevention and control，the water environment has seen a substantial improvement，but the water bodies near pollution sources such as industrial zones and livestock and poultry farms are still prone to be black and odorous. How to identify these black stinking water bodies with excessive ammonia and nitrogen content is an urgent problem. 30 black stinky water bodies with excessive ammonia nitrogen were collected and assayed to study the identification inversion method for Gaofen-2 remote sensing data. By combining multiple band ratio and threshold segmentation algorithms，a combination algorithms applicable to the study area was obtained to identify the stinky water body and black stinky water by the correlating band ratio and the measured ammonia nitrogen. With the combination algorithms, ammonia nitrogen content of black smelly water bodies was inversed to identify the spatial distribution so as to discover the suspected sewage point position. The results were showed as the following：1) BOCI，WCI，FUI and e4 algorithms had a high separability between black smelly water bodies and general water bodies，the mean value combination of BOCI-OSTU and BOCI had the best segmentation effect on the samples of the prediction set while BOCI played the most stable role among the threshold algorithms；2) BOCI-OSTU，BOCI-mean value and WCI-Minimum are relatively effective in identifying black stinking water bodies；3)the BOI and G-R algorithms have the highest correlation of measured ammonia nitrogen values to the decision coefficients at 0.6 and 0.58 respectively；4) The ammonia nitrogen inversion was performed on three ditches within the study area using the BOI algorithm，and the ammonia nitrogen spatial distribution maps were obtained to present the suspected discharge locations. Therefore，this technique can provide efficient black stinky water body investigation service for government departments and technical support for ecological environment improvement.

Key words

black odorous waters / Gaofen-2 remote sensing data / ammonia nitrogen / band ratio / thresholds

引用本文

卢辉雄, 李启亮, 薛庆, 张策, 孙永彬, 韩少飞, 牛海威. 基于高分二号遥感数据的黑臭水体识别和氨氮反演研究. 世界核地质科学, 2025 , 42 (2) : 360 -373 . DOI: 10.3969/j.issn.1672-0636.2025.02.011

Huixiong LU, Qiliang LI, Qing XUE, Ce ZHANG, Yongbin SUN, Shaofei HAN, Haiwei NIU. Identification of black odorous water bodies and NH₃-N inversion study based on Gaofen-2 remote sensing data[J]. World Nuclear Geoscience, 2025 , 42 (2) : 360 -373 . DOI: 10.3969/j.issn.1672-0636.2025.02.011

正文

收起

黑臭水体作为一种极端的水体污染现象，指的是在水体中呈现出令人不悦的颜色和（或）散发出令人不适气味的统称^[1]。随着政府部门在水污染防治工作上的不断推进，水环境出现了大幅改善，但在工业区、畜禽养殖场等污染源附近的水体仍然容易反黑反臭，该类黑臭水体由于粪污和工业污水的排入导致氨氮含量超标，不仅影响景观和生态环境，而且对居民健康和生活质量也造成了严重影响。

传统水质调查手段多以地面调查为主，难以实现大范围地区黑臭水体的识别和水质参数的空间数据获取。高分辨率影像由于兼具宏观与微观的特性^[2]，具有丰富的空间信息、明显的地物形状和轮廓结构^[3]，因此配合实地调查可有效解决上述问题。黑臭水体识别中利用波段比值算法进行识别的研究较为广泛，如归一化黑臭水体指数水体清洁指数^[4]，归一化黑臭水体指数^[5]，黑臭水体归一化比值模型^[6]，黑臭水体增强指数，归一化黑臭水体指数^[7]，城市黑臭水体分级指数^[8]，基准高度法^[9]，黑臭水体识别模型，黑臭水体多光谱遥感指数^[10]，黑臭水体图像反射率指数^[11]，以及基于CIE色度空间和福莱尔比色表^[12]的方法，这些算法在推动黑臭水体识别技术发展中发挥重要作用。但这些研究存在以下几个问题：1）大部分算法需要手动设置阈值，在大范围地区难以快速应用，且阈值选取过渡依赖样本；2）对影响黑臭水体形成的最重要参数氨氮反演关注较少。

氨氮含量是判断水体黑臭程度的关键指标。目前，国内外通常采用中分辨率遥感影像作为水体水质反演的数据源，如吴奇等利用Landsat-8遥感影像对河流总氮和氨氮水质指标进行了反演^[13]，莫锦英等利用Sentinel-2遥感影像对养殖池的氨氮进行了反演^[14]，这些方法对较大面积的河流湖泊效果显著，但对黑臭水体频发的较窄河流沟渠作用有限。近年来，随着低空经济的大力发展，无人机影像也成为了水体水质反演的重要数据源，何炜琪等利用无人机影像对城市河道进行了氨氮反演^[15]，徐晓军等利用无人机影像对湖泊总磷、氨氮和叶绿素a浓度进行了反演^[16]，无人机影像分辨率高，但影像获取范围有限，难以应用到省、市等大范围的黑臭水体识别中。

国产高分卫星数据对比中分辨率卫星能识别更小的水体，同时比无人机影像具备更广的识别区域，非常适宜应用在大范围黑臭水体识别与氨氮反演应用中，但相关应用较少。吴迪等利用高分二号遥感数据对河流水质进行了反演^[17]，但该研究仅给出了定性的反演结果。Xi Zhu等利用高分一号遥感数据对河网的氨氮、总磷等水质参数进行了反演^[18]。

本文提出一种基于高分二号遥感数据的黑臭水体识别和氨氮反演方法，应用多种黑臭水体波段比值识别算法和多种阈值分割算法，评价“识别-阈值”组合算法在研究区黑臭水体识别的适用性，建立适用于高分二号遥感数据的研究区黑臭水体识别最优组合算法；通过分析各波段比值算法因子和氨氮实测值的相关性，定量反演黑臭水体中的氨氮含量，综合黑臭水体识别与氨氮反演结果排查与找出研究区疑似排污企业，为相关部门的执法与决策提供数据支撑。

1 数据与方法

收起

1.1 数据源

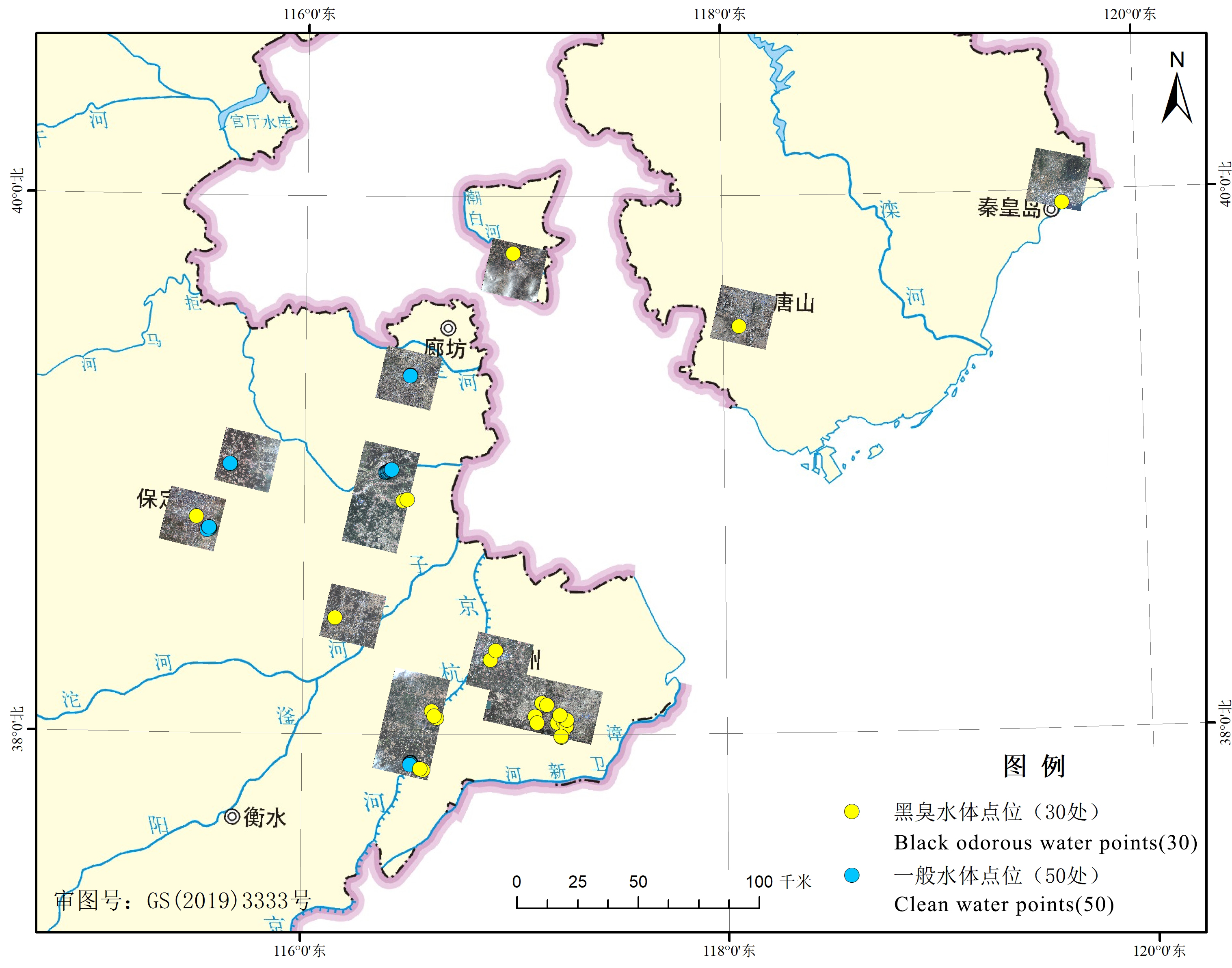

基于2024年5月至10月的14景高分二号遥感数据，对河北省环渤海地区的黑臭水体进行遥感综合识别和野外核查。收集到氨氮超标的黑臭水体点位共102处，调查时使用“目测+水质检测+无人机拍照”的方式，在野外使用纳氏试剂分光度法^[19]测量水体中氨氮(NH3-N)含量，测量过程严格遵守氨氮检测仪(LH-M900)操作规范。为了确保样本的一致性，首先排除基于冬季影像识别的黑臭水体点位，其次为了减少因时间因素造成的误差，排除氨氮测量时间和影像拍摄时间两者时间基线较长的点位，将剩余的氨氮含量高于8 mg×L^-1的30处黑臭水体作为样本。另外从影像中的大型水库、城市公园水体和蓝绿色河流水体内部，随机收集50处点位作为非黑臭水体及一般水体样本（图1）。

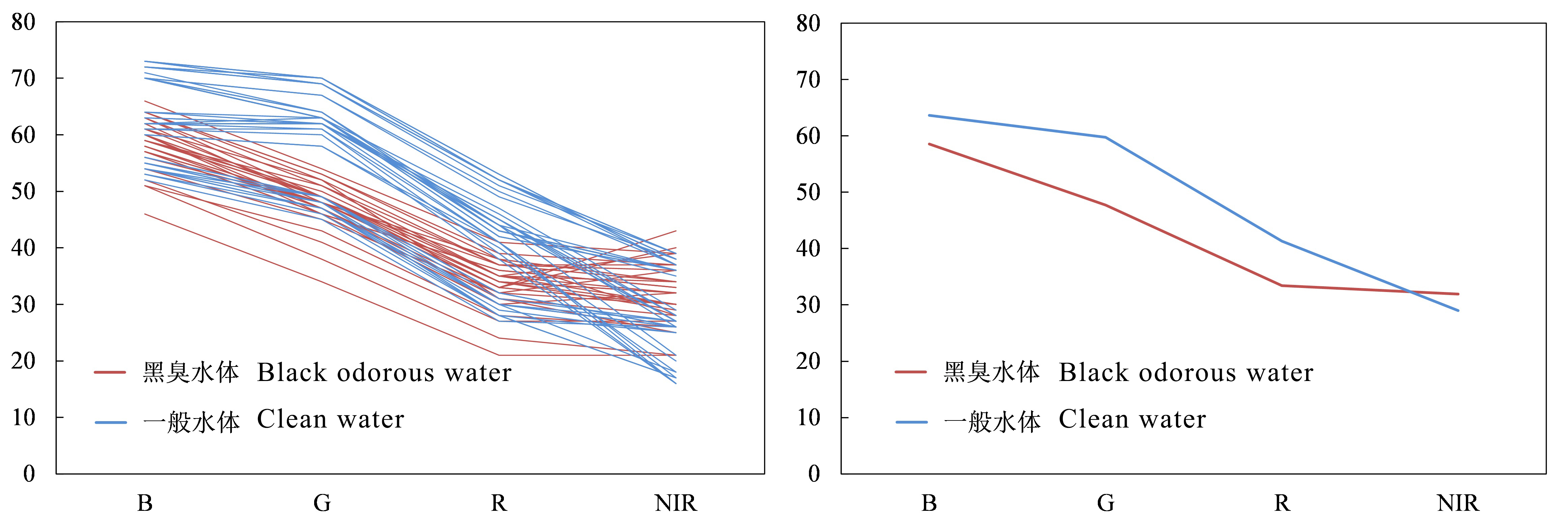

1.2 黑臭水体光谱特性

黑臭水体在光谱反射率上与一般水体显著差异，特别是可见光和近红外波段。黑臭水体的光谱曲线在550 nm至700 nm范围内较为平缓^[4]，与一般水体的光谱曲线区别明显，由水体中的有机物和悬浮颗粒对光的吸收作用较强引起^[2]。相反，在红光波段和近红外波段，黑臭水体的反射率相对较高，与悬浮颗粒物、有机物的后向散射作用增强有关（图2）。此外，悬浮泥沙浓度增加会导致水体反射峰向600 nm以上的长波方向移动，是黑臭水体的普遍现象。

高分二号卫星影像由0.8 m空间分辨率的全色波段和3.2 m空间分辨率的多光谱波段组成，涵盖了蓝（491 nm）、绿（555 nm）、红（665 nm）和近红外（821 nm）4个光谱范围，具有较高的空间分辨率和丰富的光谱信息^[3]，同时与黑臭水体的关键光谱特征波段高度匹配，能够有效捕捉黑臭水体的光谱特征，是黑臭水体遥感识别的理想数据源。

1.3 黑臭水体识别算法

本文选择适用于高分二号遥感数据的15种黑臭水体波段比值算法（表1）与6种阈值分割算法（表2）进行组合，对“识别-阈值”组合算法结果进行适用性评价，旨在找出黑臭水体识别的最优算法组合。

1.4 黑臭水体氨氮反演算法

对能够反映氨氮容量变化的多个波段比值算法因子进行Pearson相关性分析和广义线性模型分析，检验相关要素与氨氮实测值的相关性，确定能够反映氨氮容量变化的显著算法因子。Pearson计算公式如式（1）：

（1）$r=\frac{\sum _{i=1}^{n}({x}_{i}-\stackrel{-}{X}\left)\right({y}_{i}-\stackrel{-}{Y})}{\sqrt{\sum _{i=1}^{n} ({x}_{i}{-\stackrel{-}{X})}^{2}}\sqrt{\sum _{i=1}^{n} ({y}_{i}{-\stackrel{-}{Y})}^{2}}} $

式（1）中：r—相关系数；x_i—氨氮实测值；$\stackrel{-}{X}$—氨氮实测数据平均值；y_i—波段比值算法值；$\stackrel{-}{Y}$—波段比值算法结果平均值。

根据上述结果使用回归分析建立波段比值算法与氨氮容量的关系，建立回归方程，根据遥感影像值计算波段比值算法进而反演氨氮容量。

1.5 适用性评价

首先采用欧氏距离（ED）评价各黑臭水体波段比值算法中黑臭水体和一般水体的可分离度（公式2）；之后选取可分离度最高的6种黑臭水体波段比值算法，与6种阈值分割算法进行组合，形成“识别-阈值”的组合算法；最后采用F1 Score精度评价指标来验证“识别-阈值”组合算法对黑臭水体和一般水体自动分类结果的准确度（公式3）。

欧氏距离（ED）计算公式如式（2），欧氏距离越大，代表2个类别间的可分性越强，反之，则表示可分性越弱^[20]，：

（2）$ED=\sqrt{\sum _{i=1}^{N}({X}_{i}-{Y}_{i}{)}^{2}}$

式（2）中： i—类别；N—类别总数；当计算类内距离时，X_i—某一类别对应的黑臭水体识别算法值；Y_i—该类别对应的黑臭水体识别算法值均值，当计算类间距离时，X_i—黑臭水体类别对应的算法结果均值，Y_i—一般水体类别对应的算法结果均值。

F1 Score公式如式（3），通过查准率（P1）、查全率（P2）综合计算得到：

（3）$\left\{\begin{array}{l}{P}_{1}=\frac{TP}{TP+FP}\times 100 \% \\ {P}_{2}=\frac{TP}{TP+FN}\times 100 \%\\ F1 =\frac{2\times {P}_{1}\times {P}_{2}}{{P}_{1}+{P}_{2}}\times 100 \% \end{array}\right.$

式（3）中：TP—组合算法识别为黑臭水体且实际为黑臭水体的数量；FP—组合算法识别为黑臭水体但实际为非黑臭水体的数量；FN—组合算法识别为一般水体但实际为黑臭水体的数量。

2 结果分析

收起

2.1 黑臭水体识别算法适用性评价

2.1.1 黑臭水体识别算法可分离度评价

通过欧式距离评估各算法对黑臭水体和一般水体的可分离度（表3）结果显示，BOCI、WCI、FUI和e4四种算法在黑臭水体和一般水体的区分上表现出较高的可分离度，其他11种算法在该场景中可分尤其BOCI算法在所有评价指标中表现最为出色，表明其对黑臭水体和一般水体的区分能力较强。

2.1.2 “识别-阈值”组合算法适用性评价

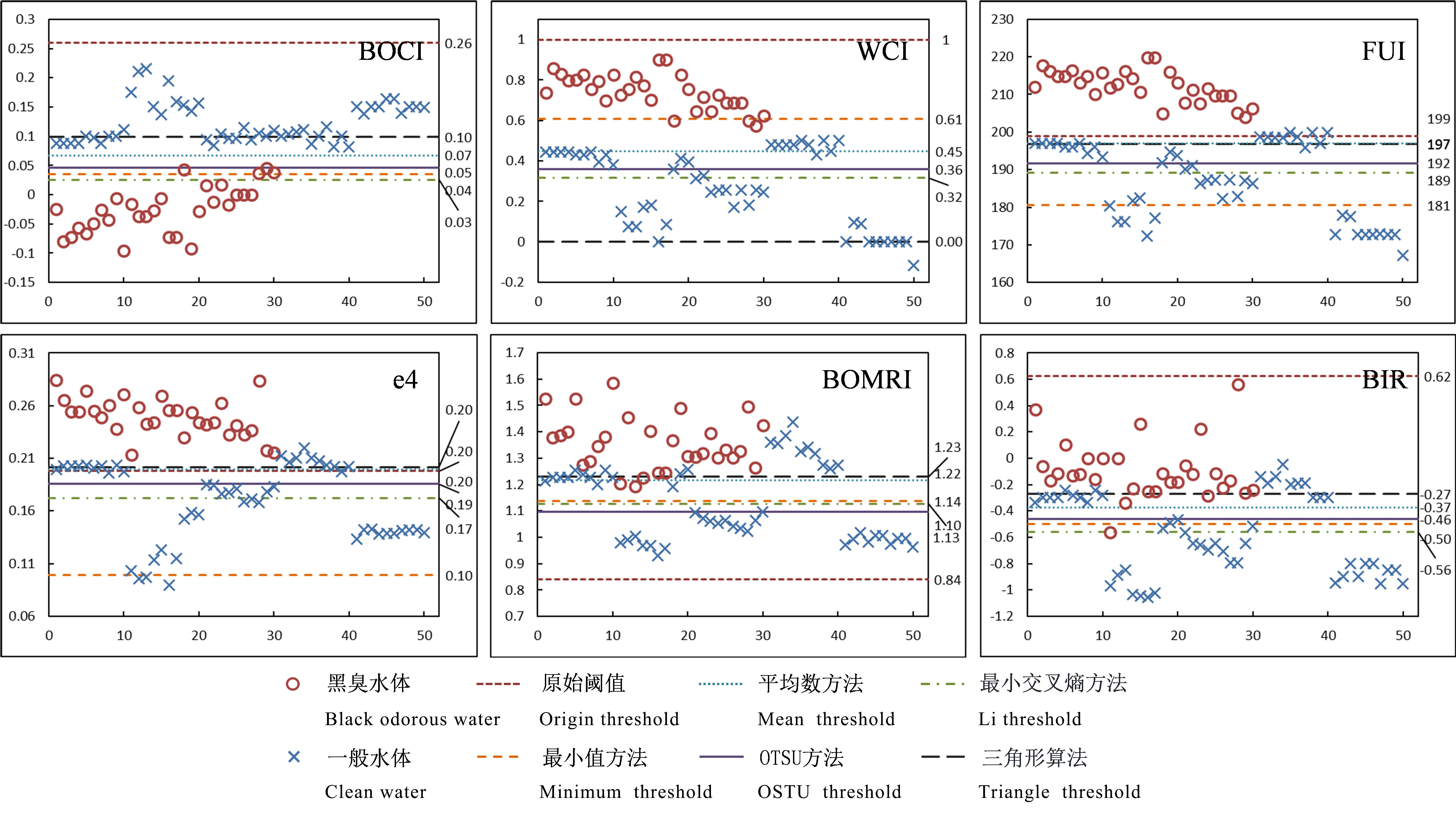

本文对表3中排名前6位的波段比值算法（BOCI、WCI、FUI、e4、BOMRI和BIR）分别应用OSTU算法、最小值法、平均值法、三角形法、最小交叉熵法和各算法定义的原始阈值进行阈值分割(图3)和F1 Score精度评价(表4)。

表4结果显示，BOCI-OSTU和BOCI-平均值两种算法组合在预测集上分割效果最好，F1 Score均达到100 %，表明BOCI算法在结合OSTU和平均值法时，能够有效地识别黑臭水体，具有较高的鲁棒性和准确性。FUI算法的原始阈值在预测集仍然有很好的分割效果，e4和BOCI算法的原始阈值在研究区效果一般，WCI、BIR和BOMRI算法的原始阈值在研究区不具备可分性；FUI-原始阈值、WCI-最小值、BOCI-最小交叉熵和BOCI-最小值算法组合也达到很好的分割效果。

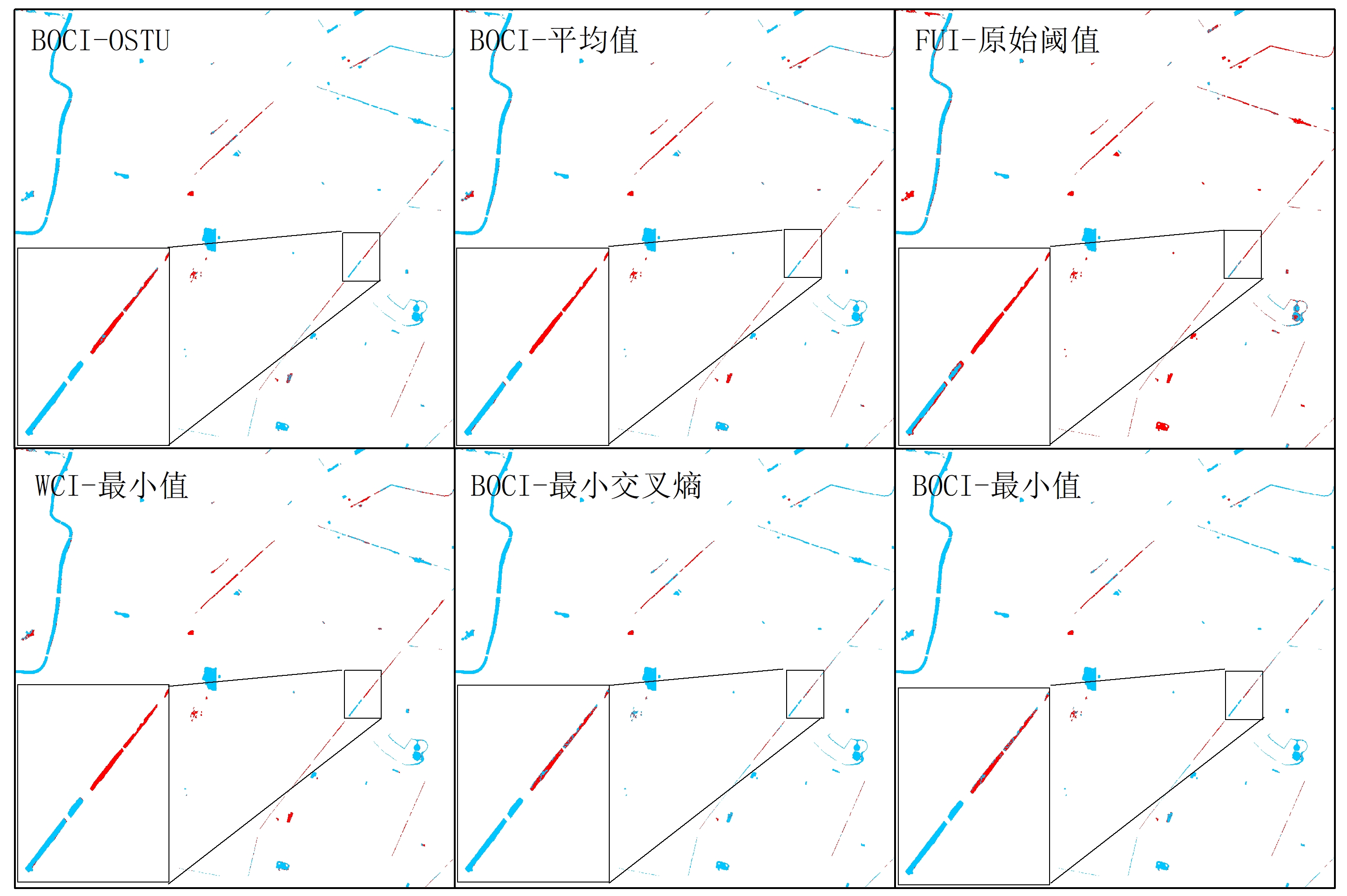

本研究针对高分二号遥感数据，采用表3中排名前6位的黑臭水体波段比值算法，对研究区内工业区附近的沟渠内黑臭水体进行识别(图4)。BOCI-OSTU、BOCI-平均值和WCI-最小值对黑臭水体的识别效果相对较好，分类边界处较平滑，不存在明显的数值跳跃和“椒盐”现象；FUI-原始阈值存在黑臭水体的过度识别问题，将EW向沿村庄分布的沟渠、酒厂附近的清洁沟渠和公园水体错分为黑臭水体，这可能与水体水草较多导致水体呈灰黑色导致，或基于水色的原始阈值并不具备很好的大范围适用性，虽在预测集中精度较高，但研究区结果显示仍需根据地区进行阈值调整；BOCI-最小交叉熵和BOCI-最小值对黑臭水体的识别效果相对较差，分类边界处较粗糙，黑臭水体内存在明显的数值跳跃和“椒盐”现象，存在黑臭水体过少识别问题。以上结果符合野外核查时黑臭水体的分布规律，检验该方法的精度和可靠性。

2.2 氨氮反演模型构建

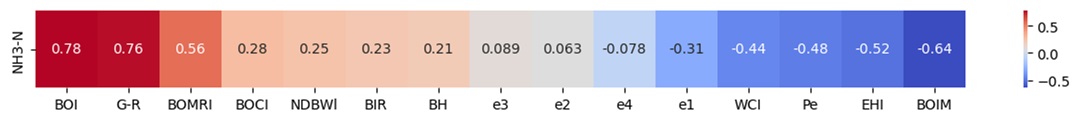

2.2.1 相关性分析

利用多数投票法将前述6种黑臭水体波段比值算法结果按照众数进行计算，将4种及4种以上算法认为属于黑臭水体的像素作为最终的疑似黑臭水体分布范围。对能够反映氨氮容量变化的多个波段比值算法因子进行Pearson相关性分析(图5)，检验相关要素与氨氮实测值的相关性。

结果显示:BOI、G-R、BOMRI、WCI、Pe、EHI和BOIM7个算法的结果概率小于显著性水平0.05，BOI和G-R算法与实测氨氮值的相关性最高，相关系数分别为0.78和0.76，这表明BOI和G-R算法能够较好地解释实测氨氮值的变化，适合作为氨氮反演的因子。

2.2.2 回归模型建立

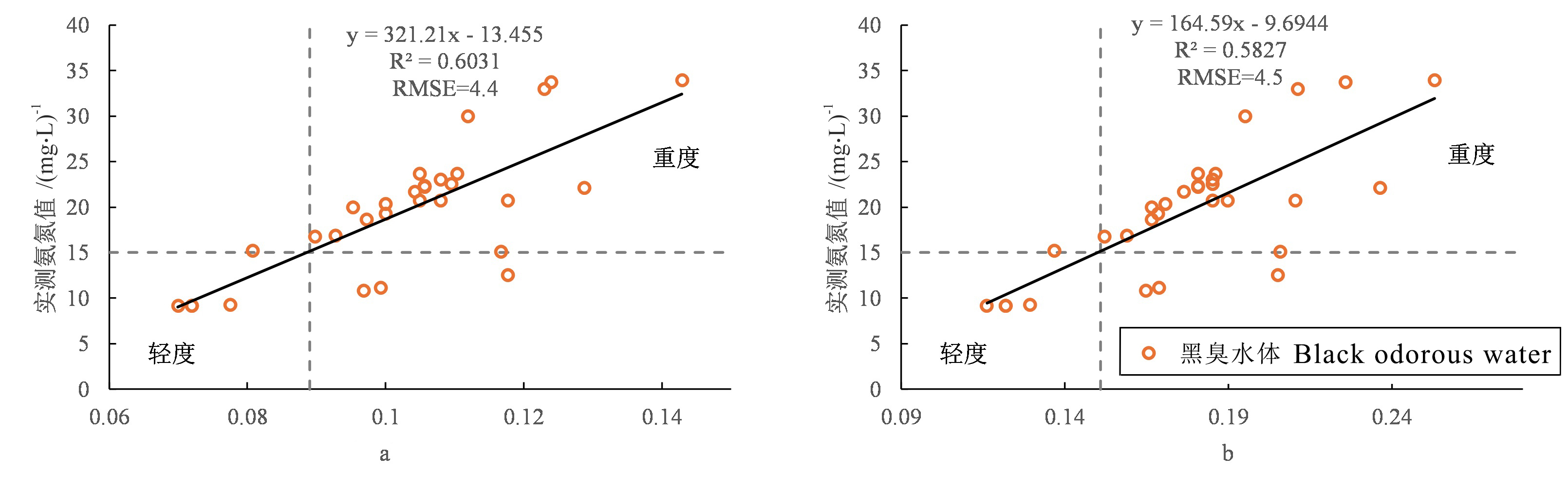

基于BOI和G-R算法，建立回归模型，对研究区内的黑臭水体进行氨氮含量反演，并通过实地测量的氨氮数据对模型进行验证。并分别与氨氮值进行回归分析，计算决定系数(图6)。

结果显示:BOI算法决定系数较高，能较好地解释氨氮值的变化，G-R算法决定系数较BOI算法低，与BOI相差较小。黑臭水体识别中适应性较高的BOCI算法，在反演过程中与氨氮的相关性较低，表明该算法更适用于从黑臭水体和一般水体混杂样本，将黑臭水体提取出来；而BOI与G-R算法更适用于从黑臭水体样本中反演出氨氮含量。

2.3 氨氮反演结果与验证

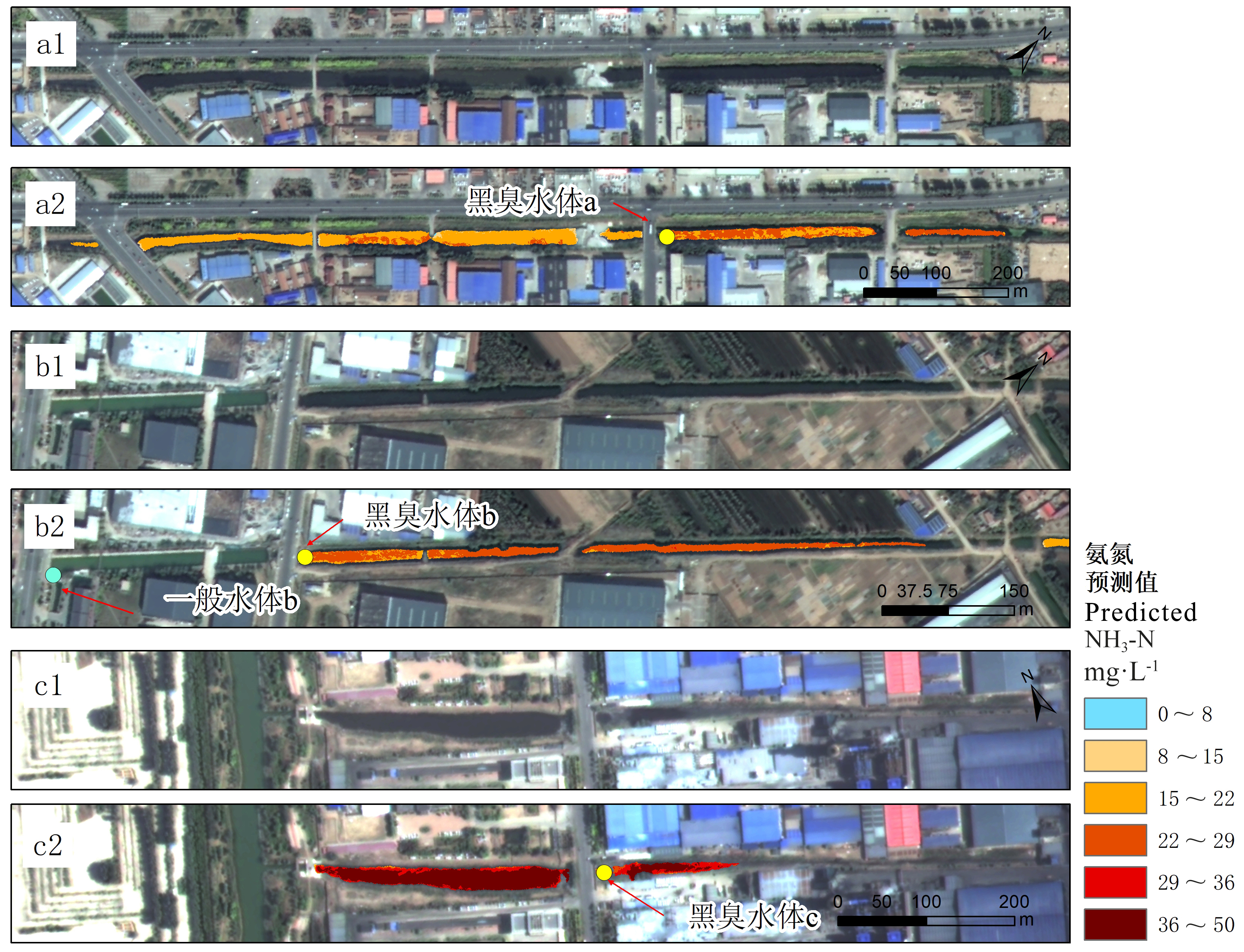

针对2024年5月1日高分二号遥感数据，采用BOI算法对研究区内的3条沟渠进行氨氮反演，获得氨氮空间分布图(图7)。图7a1、7b1和7c1为影像底图，图7a2、7b2和7c2为叠加BOI算法产生的氨氮预测值。

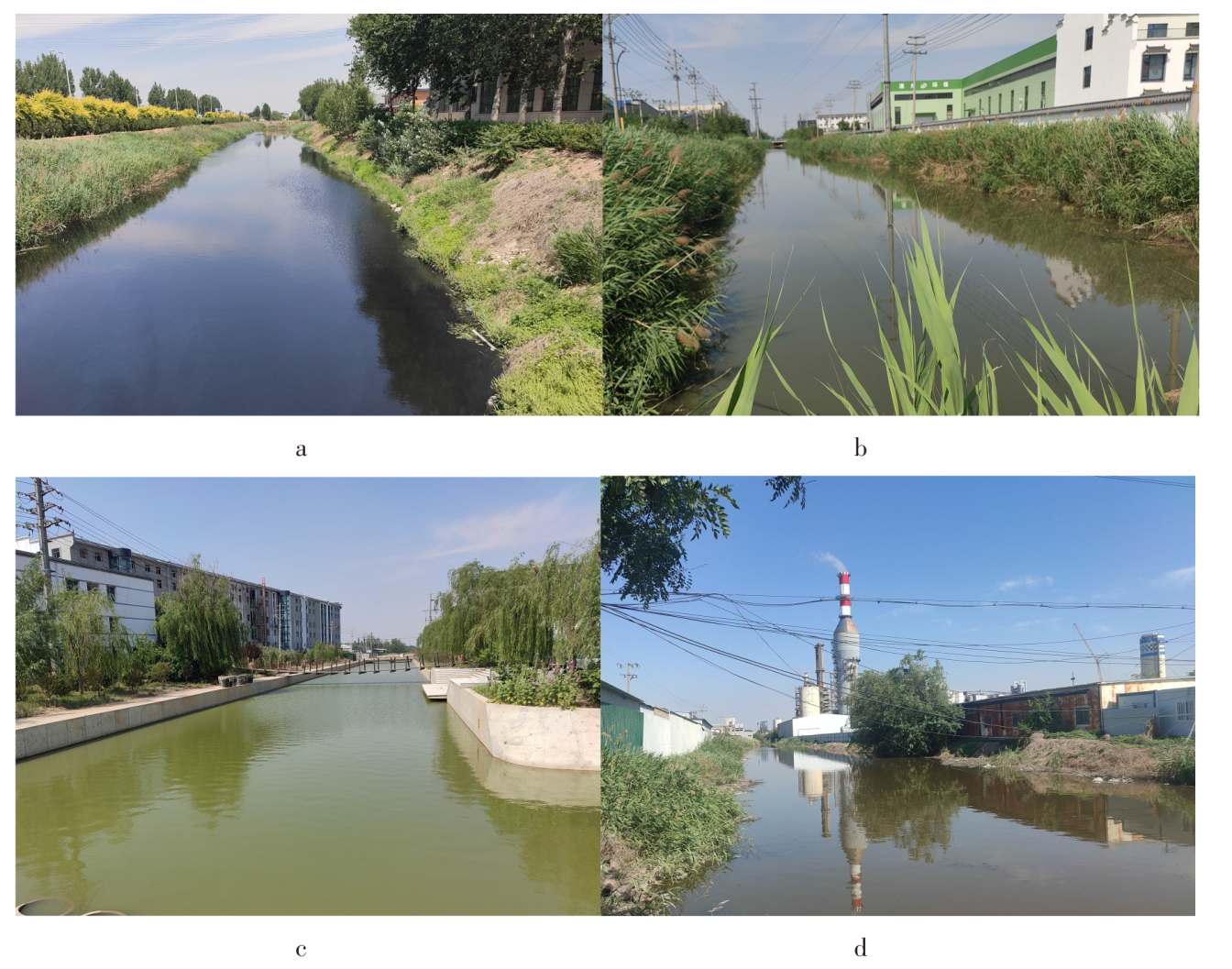

图7a1显示沟渠呈深灰色和暗紫色。中部和西南侧部分沟渠段由于东岸生长高大树木，产生的阴影使河面形成斑杂灰黑色块，导致氨氮值较高，属于噪声部分，东北端氨氮值较高(图7a2)，水体未受到阴影影响，表明污水排放企业可能位于氨氮值较高的沟渠东北端附近；黑臭水体a点处野外实测氨氮含量10.8 mg·L^-1，反演氨氮含量17.25 mg·L^-1，可能受水体中树木阴影影响造成反演含量较高，野外照片(图8a)显示该沟渠水体呈灰黑色，有刺激性气味。

图7b1显示沟渠呈暗紫色和深绿色。东段位于村庄附近，图7b2显示东段东侧氨氮值较西侧更高，表明污水排放位置可能位于东段东侧小桥处，中段和西南段氨氮值较高，西南段非污染部分河流呈浅绿色，污染段和非污染段相连同属一条沟渠，但污染程度截然相反，污染段沟渠水体因封闭不流通导致氨氮浓度较高，污水排放位置可能位于沟渠中部；黑臭水体b点处野外实测氨氮含量20.72 mg·L^-1，反演氨氮含量17.81 mg·L^-1，野外照片(图8b)显示该沟渠水体呈灰黄色，有轻微刺激性气味，一般水体b点处实测氨氮含量3.23 mg·L^-1，小于轻度黑臭水体标准，野外照片(图8c)显示水体呈浅绿色。

图7c2显示该段沟渠呈黑色，与西侧清洁河段水体的绿色形成鲜明对比，该段氨氮值较前两条沟渠更高，西侧与河流连接段氨氮值较低，沟渠流入河流处未见明显污染扩散痕迹，表明该段沟渠封闭且污水来源于东侧工厂。黑臭水体c点处野外实测氨氮含量33.96 mg·L^-1，反演氨氮含量31.29 mg·L^-1，由图7c2可知，西侧沟渠氨氮含量较点处更高，野外照片(图8d)显示该沟渠水体呈灰黄色，有刺激性气味。

3 讨论

收起

3.1 结合人工判识黑臭水体的必要性

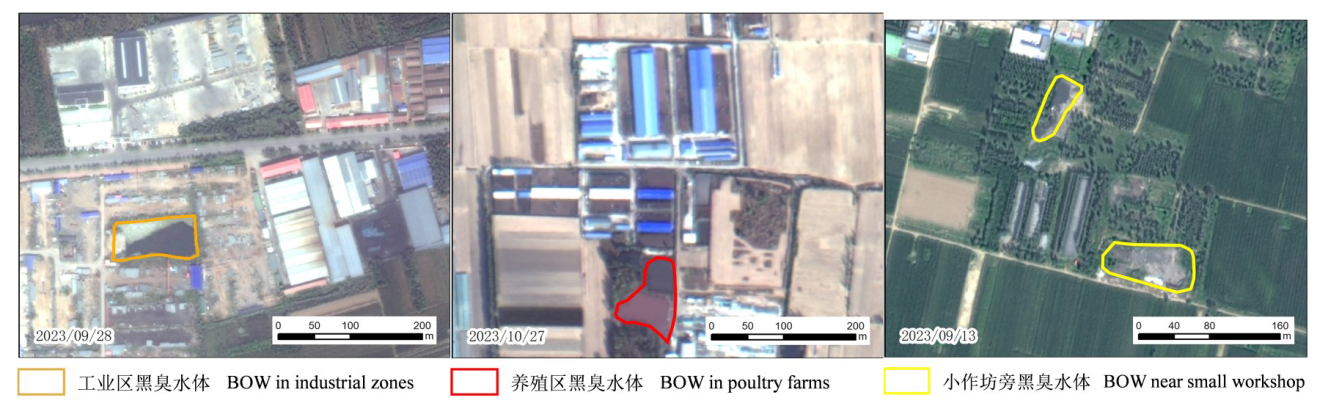

黑臭水体的自动识别结果仍需结合遥感影像进行进一步的环境分析与综合判别。氨氮容量高的黑臭水体与污染源存在较强的联系，工业区、畜禽养殖场和城乡结合部的小型作坊(图9)，是产生氨氮污染的强污染来源，当遥感影像上的这些地区周围存在颜色发黑的沟渠、河流或坑塘时，且自动识别结果也认为其属于黑臭水体时，该水体应当重点关注。城市公园和城区内较宽河流两岸是产生氨氮污染的弱污染来源，当遥感影像上的这些地区水体经自动识别认为其属于黑臭水体时，应谨慎对待自动识别结果，特别存在较多的数值跳跃和“椒盐”现象时，可能不属于黑臭水体。

3.2 氨氮反演与测量条件分析

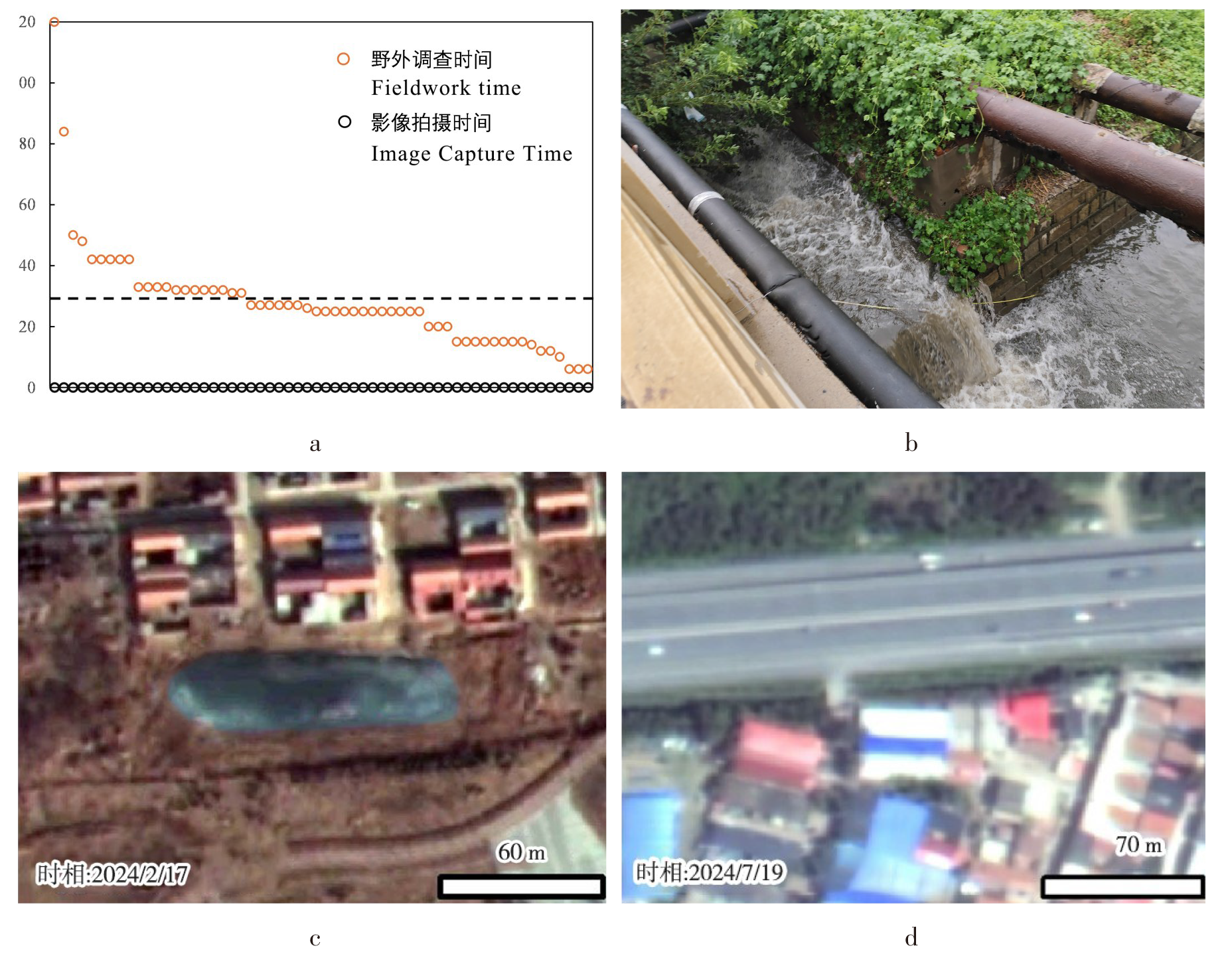

在人为未加干预治理的自然条件下，水中的氨氮降解速度相对较慢，特别是坑塘和封闭的沟渠段氨氮容量随时间的变化较小，这也为大面积范围高分影像反演氨氮提供了可能。因此，氨氮反演应选择氨氮测量时间和影像拍摄时间两者时间基线较短的点位，尽量减少因时间因素造成的氨氮降解带来的反演误差（图10a）。但工业污水排放存在突发性和偶然性，因此在氨氮与多因素相关分析过程中，剔除了个别异常值，这些异常值是由于调查时污水正在排放或排放不久（图10b），氨氮容量处于非常高的水平，与遥感影像拍摄时间期间不同，水质发生了突变。

冬季遥感影像中的水体疑似存在结冰状态（图10c），与夏秋季节水体状态不同，因此将依靠冬季影像筛査的黑臭水体点位剔除。部分前期筛查出的黑臭水体点位位于非常狭窄的沟渠（图10d），在高分二号遥感影像上水体部分存在混合像元问题，因此将该类黑臭水体点位也剔除。

4 结论

收起

本文提出了一种基于高分二号遥感数据的黑臭水体识别和氨氮反演方法，经优选得到适用于研究区的黑臭水体识别组合算法，利用该组合算法对研究区进行黑臭水体识别，对识别到的黑臭水体进行了氨氮含量反演，经分析研究形成如下结论。

1）BOCI、WCI、FUI和e4共4种算法，对黑臭水体和一般水体的可分离度显著较高，BOCI-OSTU和BOCI-平均值两种算法组合在预测集样本上分割效果最好，准确率均达到100 %，F1 Score平均值为93.36 %，BOCI算法更适用于从黑臭一般混杂的水体样本中将黑臭水体提取出来，BOCI-OSTU、BOCI-平均值和WCI-最小值3种组合算法对研究区黑臭水体的识别效果较好。

2）在识别到黑臭水体后，BOI和G-R算法与实测氨氮值的相关性最高，决定系数分别是0.6和0.58，能较好地解释实测氨氮值的变化，BOI与G-R算法更适用于从黑臭水体样本中反演出氨氮含量。

3）利用BOI算法对研究区内的3条沟渠进行氨氮反演，获得氨氮空间分布图，给出疑似排污位置，该技术可为政府部门提供高效的黑臭水体排查服务，为生态环境监测提供技术支持。
