用于热电离质谱仪的Daly检测器铀同位素分析性能验证

PDF下载

乔麓伊 , 郭冬发 , 李伯平 , 刘桂方 , 向波 , 韦梓渝 , 汤书婷 , 谭靖 , 张泽 , 王若鸣 , 李黎 , 董守智 , 吴磊 , 戴光钏 , 李梦清

世界核地质科学 | 研究论文 2025,42(2): 423-435

收起

世界核地质科学 | 研究论文 2025, 42(2): 423-435

用于热电离质谱仪的Daly检测器铀同位素分析性能验证

全屏

乔麓伊, 郭冬发, 李伯平, 刘桂方, 向波, 韦梓渝, 汤书婷, 谭靖, 张泽, 王若鸣, 李黎, 董守智, 吴磊, 戴光钏, 李梦清

作者信息

核工业北京地质研究院，北京 100029

第一作者：乔麓伊，女，1998年生，在读硕士研究生，核质谱研究与应用方向。E-mail：qiaoluyi@qq.com

通讯作者:

郭冬发，男，1965年生，正高级工程师，博士生导师，主要从事核地质分析及核质谱研究与应用工作。E-mail：guodongfa@263.net

Performance validation of a Daly detector for thermal ionization mass spectrometry

Luyi QIAO, Dongfa GUO, Boping LI, Guifang LIU, Bo XIANG, Ziyu WEI, Shuting TANG, Jing TAN, Ze ZHANG, Ruoming WANG, Li LI, Shouzhi DONG, Lei WU, Guangchuan DAI, Mengqing LI

Affiliations

出版时间: 2025-04-08 doi: 10.3969/j.issn.1672-0636.2025.02.016

文章导航

摘要

收起

为满足热电离质谱仪（TIMS）测定低丰度同位素的要求，在TIMS上配置二次电子倍增器（SEM）或Daly检测器离子计数检测器很有必要。与SEM相比，Daly具有高增益、低噪声、线性好、使用寿命长、光电倍增管位于仪器真空系统外且易于更换等特点，性价比更高。研制的Daly检测器由检测腔体、离子转换打拿极、塑料闪烁体、快响应光电倍增管、前置放大器、单光子计数器、供电电源和测控软件组成。Daly检测器的响应门控可在0.1~2 V间调节，光电倍增管高压坪介于800~900 V之间，离子计数本底低于0.1 cps，最高计数率为40 Mcps。通过铀同位素组成测定对制作的Daly检测器进行性能验证，结果表明，Daly对CRM0002同位素丰度的测试内精密度²³⁵U/²³⁸U为0.073 %，UTB500同位素丰度的测试内精密度²³⁴U/²³⁸U、²³⁵U/²³⁸U和²³⁶U/²³⁸U分别为0.139 %、0.056 %和0.214 %，满足ASTM C1625—19要求。

关键词

热电离质谱仪 / Daly检测器 / 前置放大器 / FPGA

Abstract

收起

To meet the requirements of thermoionization mass spectrometry (TIMS) for the determination of low-abundance isotopes，it is necessary to configure a secondary electron multiplier (SEM) or Daly detector ion counting detector on the TIMS. Compared to SEM，Daly offers high gain，low noise， good linearity，long service life, and the photomultiplier tube is located outside the instrument’s vacuum system and easy to replace，making it more cost-effective. The authors developed Daly detector consists of a detection chamber，an ion conversion pole，a plastic scintillator，a fast-response photomultiplier tube，a preamplifier，a single-photon counter，a power supply，and the measurement and control software. The response gating of the Daly detector can be adjusted between 0.1~2 V，the photomultiplier tube has a high voltage of 800~900 V，the ion counting background is less than 0.1 cps，and the highest count rate is 40 Mcps. In this paper，the performance of the Daly detector was verified by uranium isotope composition determination, and the results showed that the intra-test precision of Daly for the CRM0002 isotope abundance of ²³⁵U/²³⁸U was 0.073 %，and the intra-test precision of the isotope abundance of UTB500 was 0.139 %，0.056 % and 0.214 % respectively for ²³⁴U /²³⁸U，²³⁵U /²³⁸U and ²³⁶U /²³⁸U，which met the requirements of ASTM C1625—19.

Key words

thermal ionization mass spectrometer / Daly detector / preamplifier / FPGA

引用本文

乔麓伊, 郭冬发, 李伯平, 刘桂方, 向波, 韦梓渝, 汤书婷, 谭靖, 张泽, 王若鸣, 李黎, 董守智, 吴磊, 戴光钏, 李梦清. 用于热电离质谱仪的Daly检测器铀同位素分析性能验证. 世界核地质科学, 2025 , 42 (2) : 423 -435 . DOI: 10.3969/j.issn.1672-0636.2025.02.016

Luyi QIAO, Dongfa GUO, Boping LI, Guifang LIU, Bo XIANG, Ziyu WEI, Shuting TANG, Jing TAN, Ze ZHANG, Ruoming WANG, Li LI, Shouzhi DONG, Lei WU, Guangchuan DAI, Mengqing LI. Performance validation of a Daly detector for thermal ionization mass spectrometry[J]. World Nuclear Geoscience, 2025 , 42 (2) : 423 -435 . DOI: 10.3969/j.issn.1672-0636.2025.02.016

正文

收起

铀同位素测定在铀循环产业链中具有重要应用。采用热电离质谱法测定铀同位素具有精密度高的优点，已经成为铀同位素测定的标准方法^[1-3]。在这些标准方法中，推荐使用的热电离质谱仪需要配置离子计数检测器，以便测定低丰度同位素。例如在CRM0002中，²³⁴U和²³⁵U的丰度较低，而²³⁸U丰度较高，需要使用离子计数检测器^[4-5]测定²³⁴U和²³⁵U的离子流强度。商业热电离质谱仪如Phoenix、NU-TIMS和Triton配置的离子计数检测器^[6-8]既有二次电子倍增器(SEM)^[9]，也有Daly检测器。与SEM相比，Daly具有高增益、低噪声、线性好、使用寿命长、光电倍增管位于仪器真空系统外面、易于更换等特点，具有更高的性价比。尽管自Daly发明至今已有60多年的历史^[10-11]，但由于电子技术和软件技术的进步，Daly检测器仍然在飞行时间质谱仪^[12]，多接收电感耦合等离子体质谱仪^[13]，热电离质谱仪^[14]中广泛使用。基于国产器件的Daly检测器用于国产热电离质谱仪^[15]离子计数检测仍然具有现实意义。通过铀同位素分析性能验证，对后续改进Daly检测器制作工艺尤为必要。

1 实验部分

收起

1.1 仪器、材料和试剂

1）高精度热电离质谱仪（M270型，核工业北京地质研究院研制）：离子源室真空度 1.2×10^-6Pa；分析室真空度4.8×10^-7Pa；离子加速电压8 kV；质量范围介于3~312 amu之间；相对质量范围为17 %；质量分辨率474；峰形系数优于0.52；配有8个可移动接收的法拉第杯检测器，其放大器高阻为10¹¹Ω；1个固定接收Daly离子计数检测器。

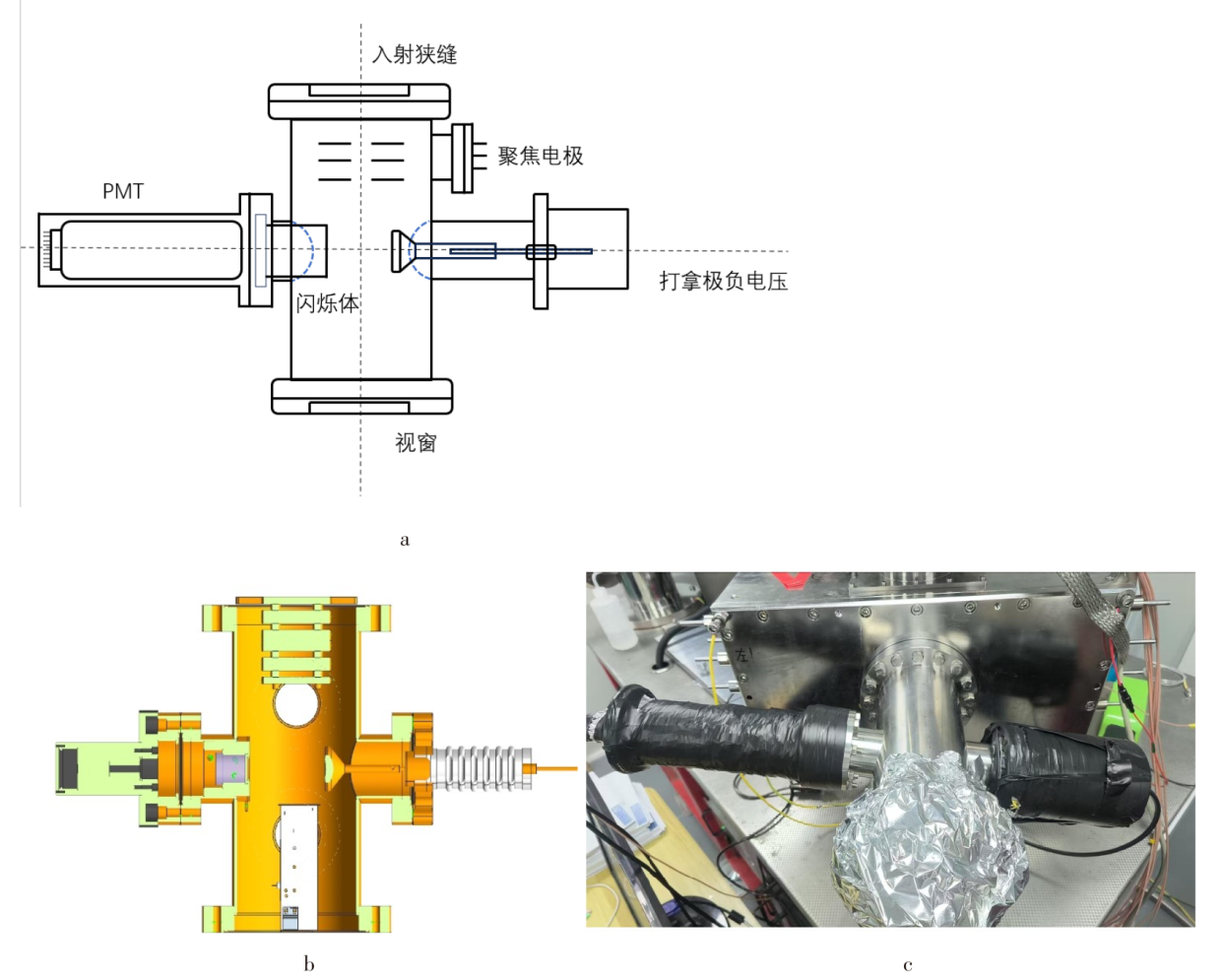

2）Daly检测器（核工业北京地质研究院研制）：由真空腔体，宽孔径阻滞电位滤镜（WARP，包括减速电极、中心电极和加速电极），转换打拿极，闪烁体，光电倍增管，信号放大及采集电路构成，如图1和2所示。WARP滤镜，转换打拿极和闪烁体安装在真空腔体内部，光电倍增管安装在真空室外，便于检查与更换。前置放大器、甄别器和计数读出电路与计算机相连。光电倍增管采用滨松光子CR284型号，光阴极为双碱材料，光谱响应范围介于300~650 nm之间，典型上升时间2.8 ns，前置放大器放大倍数为10倍，后端继续放大5倍，甄别器可通过软件端手动设置阈值，匹配最佳阈值提高信噪比，计数读出电路最大计数率为5×10⁷cps。

3）标准物质：U CRM0002，UTB500。

CRM0002中铀的同位素丰度：²³⁴U：0.000 16 %，不确定度±1.0×10^-5 ；²³⁵U：0.017 55 %, 不确定度±5.0×10^-5；²³⁶U：0.000 01 %；²³⁸U：99.982 3 %，不确定度±1.0×10^-4；

UTB500中铀的同位素比值：²³⁴U/²³⁸U=0.011 638，不确定度6.2×10^-5；²³⁵U/²³⁸U=1.022 4，不确定度1.6×10^-3；²³⁶U/²³⁸U=0.004 117，不确定度6.1×10^-5。

4）铼灯丝带：纯度99.9 %；钽带：纯度99.9 %。

5）硝酸：优质纯。

1.2 测试方法

1.2.1 灯丝预处理

将铼带与钽带点焊到灯丝支架上，将焊好的灯丝放入除气装置中，当真空度达到1×10^-4Pa后，缓慢加热灯丝电流至4.0 A，保持30 min。然后将加热电流降至0 A，待灯丝温度降至室温后，去除灯丝置于大气环境中备用。

1.2.2 点样

铀样品采用三带点样方式，外边带为钽带，点样作为蒸发带，中心带为铼带，作为电离带。将约1 μg铀样品以硝酸铀酰的形式点于外边带的中央位置，在1.0 A电流加热下缓慢蒸干后升高电流至2.0 A后迅速降电流至0 A。

1.2.3 测试方法

铀样品测试时将中心带电流以0.6 A·min^-1的速率升至4.0~4.5 A，调节离子透镜，使铼样品法拉第杯信号达到100 mV，随后将边带电流以0.6 A·min^-1的速率升至2.5~3.0 A，调节离子透镜参数测试铀信号。参数调节完成后，用扫描方式测试Daly通道²³⁴U、²³⁵U、²³⁶U和²³⁸U信号强度，记录各峰的计数值。

2 结果与讨论

收起

2.1 点样控制

样品以硝酸铀酰形式点样，需要控制点样量。使用微量移液器取浓度500 μg·mL^-1的铀样品5 μL，分两次每次2.5 μL点在外边带中心位置。取样体积精度要求误差需<5 %，微量移液器需校准液滴体积，体积误差会导致信号波动。过量点样会导致样品层过厚，蒸发速率不均，信号忽高忽低（“闪烁”现象）。不足点样会使信号强度低，信噪比下降，延长数据采集时间。点样后在1.0 A电流加热下缓慢蒸干，蒸干后进行第2次点样，随后升高电流至2.0 A后迅速降电流至0 A。

点样位置需严格控制在灯丝中心区域（长9.5 mm、宽1.5 mm的带状区域中心点），当位置偏离时，边缘区域温度低于中心区域，导致电离效率下降。此外，会使得离子束发散，非中心点样会使离子轨迹偏离光轴，增加透镜矫正难度，降低传输效率。最终会使得重复性变差，位置偏差导致不同样品间信号可比性下降，²³⁵U/²³⁸U比值误差扩大。因此，严格控制点样操作是获得较好结果的关键。

2.2 离子束聚焦与失能离子过滤

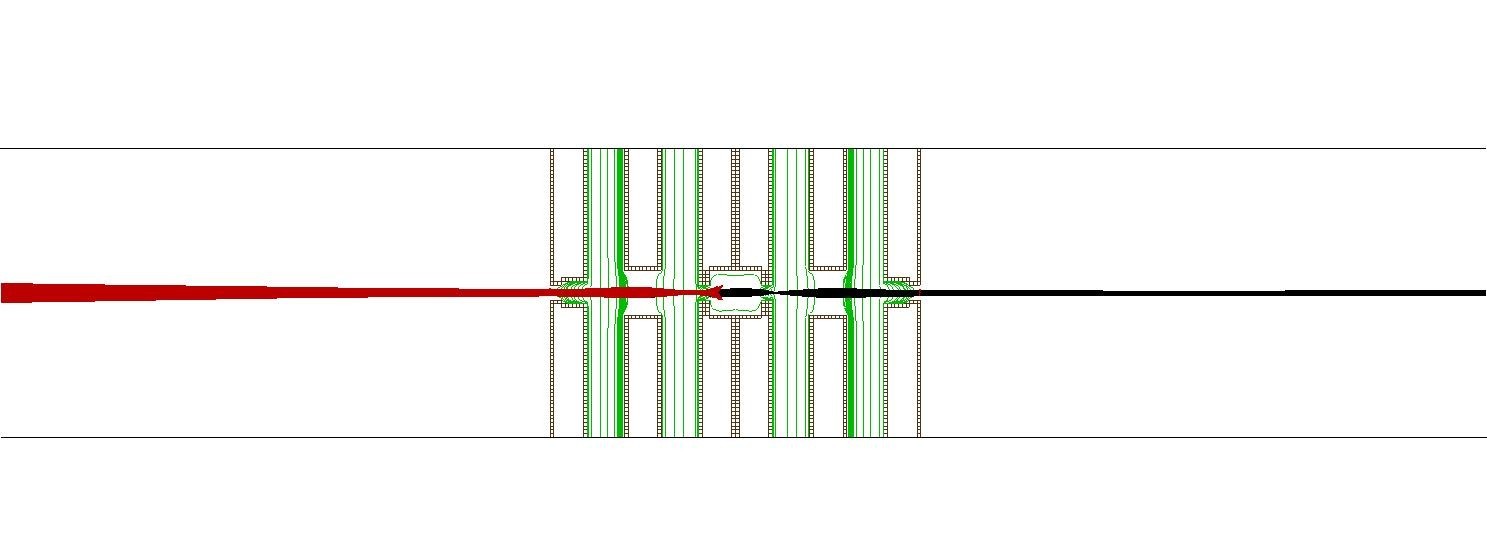

离子束通过法拉第杯焦平面，经过狭缝后，通过宽孔径阻滞电位滤镜（WARP）进入Daly检测器，如图3所示。较大孔径（WA）允许更大范围的离子通过，减少因孔径限制造成的信号损失，而通过电场（RP)反向“减速”低动能离子，过滤掉能量不足的离子（高丰度离子因碰撞失能），仅保留高能目标离子通过滤镜，进而达到能量筛选，降低相邻质量数的同位素信号重叠的作用，尤其适用于质量接近的小丰度同位素和大同位素比率的精确测量，大幅度提高了丰度灵敏度，使带电粒子束汇聚，减少束流发散，从而提高探测器的接收效率。WARP滤镜具有失能离子过滤和聚焦两种作用，WARP滤镜通过中心电极与外围电极之间的电压差形成轴对称的聚焦场，电场力作用于带电粒子，使其向轴线方向偏转，将发散粒子束汇聚至探测器敏感区域，减小束流半径，减少束流因发散撞击透镜内壁的损失，传输效率可达90 %以上。

2.3 信号特征

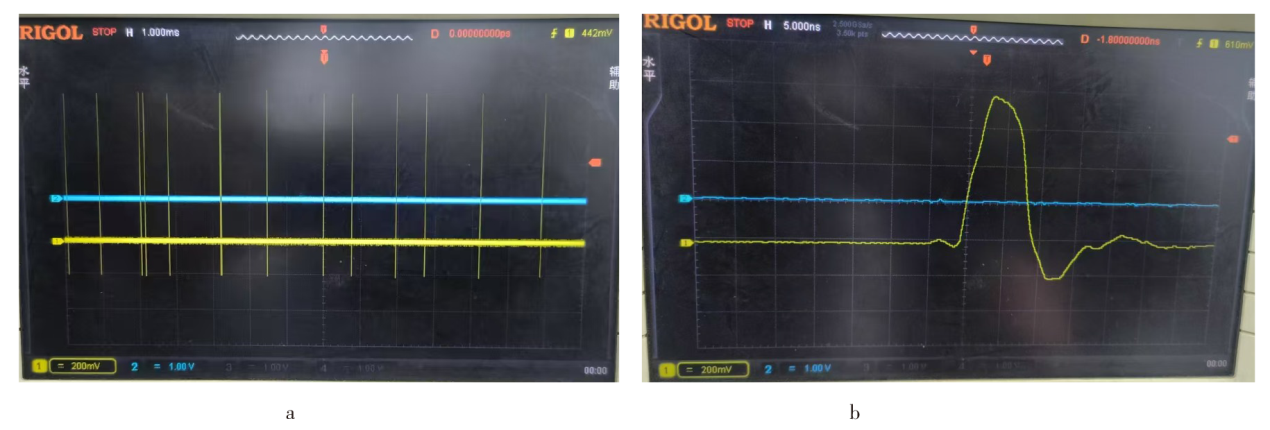

离子束在转换打拿极高压的作用下，到达闪烁体及光电倍增管产生二次电子，经放大电路放大后可用示波器采集到信号特征，如图4所示。1 ms时间间隔可捕捉到大约13组信号，采集到的放大后单脉冲信号强度800 mV，脉宽约10 ns。当单脉冲信号强度和脉宽稳定的情况下，得到的计数结果是稳定的；当同一时间内离子束数量过多时，可能会出现两个单脉冲信号间隔时间较短从而合并为一个脉冲信号，脉宽可能会大于10 ns，此时电路无法区分成两个脉冲信号导致计数结果偏低，由原本的2 cps误计为1 cps。随着实验时间变长，样品的含量降低，相同实验条件得到的离子束强度减弱，得到的脉冲信号强度会降低，相同时间采集到的信号数量会减少。信号强度过低时会导致信噪比过低，甄别器无法区分有效信号，阈值条件不变的情况下造成计数值偏低。Daly检测器光电倍增管的输出信号经电路放大后可以得到上百毫伏的信号，强度高，数量多，用低速示波器也可直接捕捉，便于后续电路设计与信号特征分析。

2.4 信号放大、甄别和计数读出

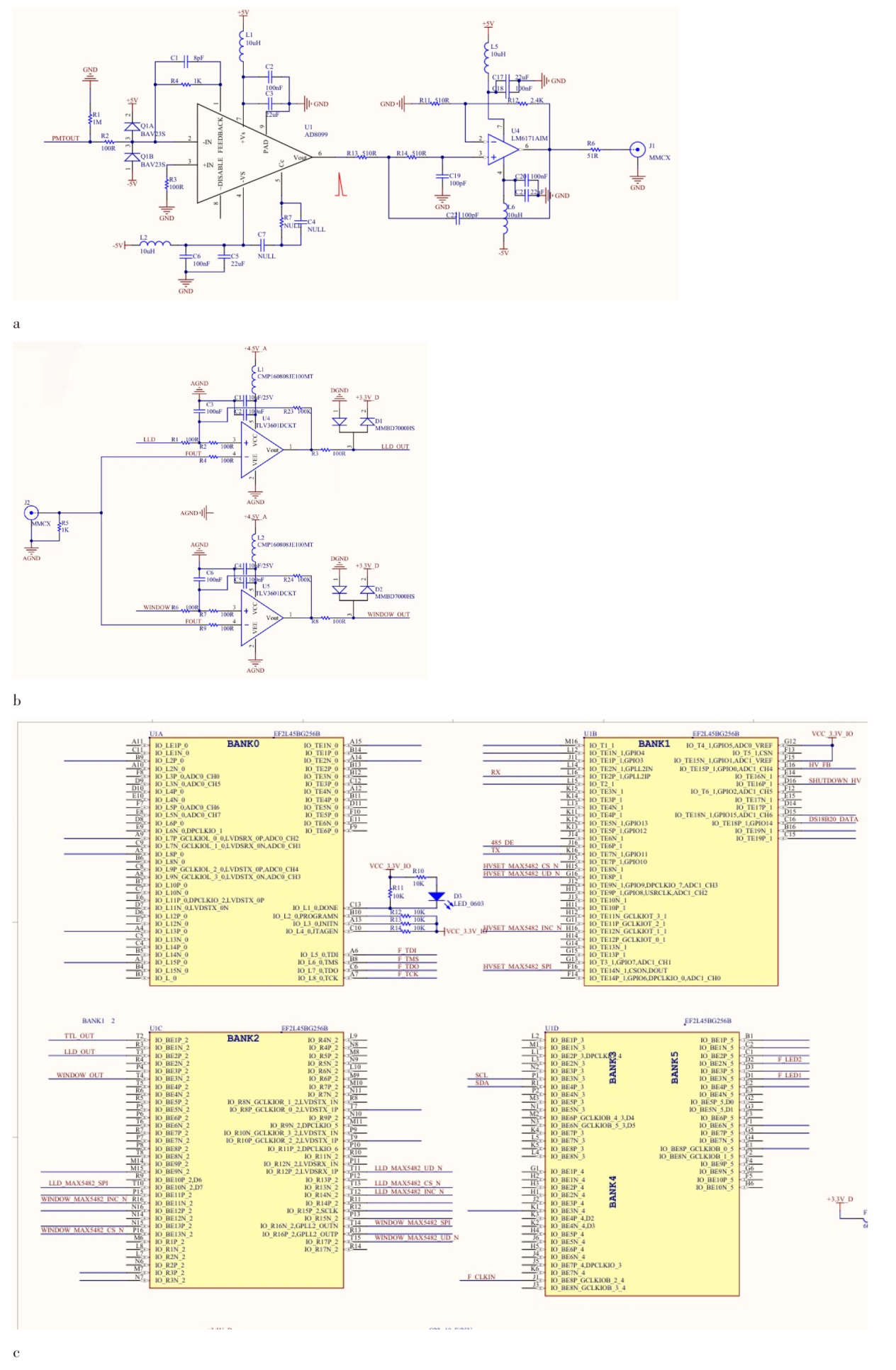

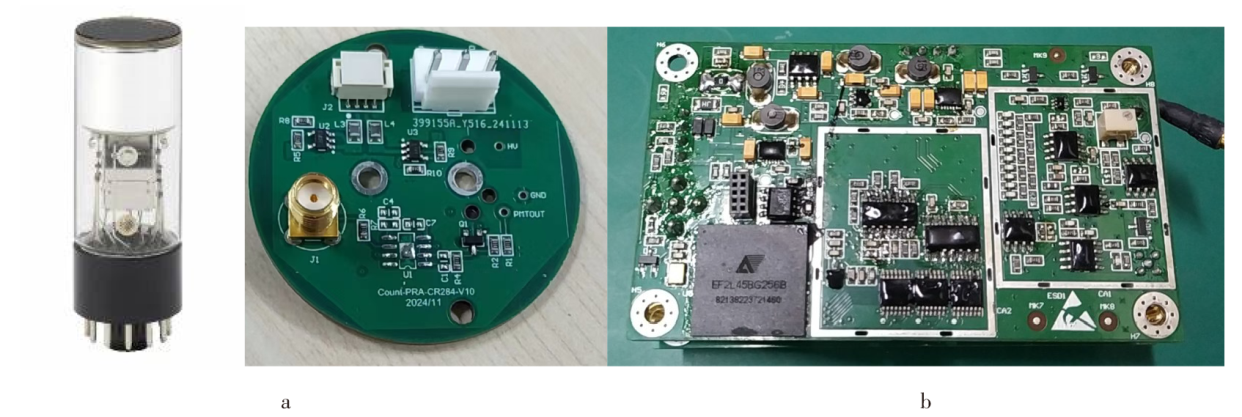

信号输入后经过一级反相前置放大电路，二级同相放大电路，进入甄别器进行信号筛选与噪声分离，再通过信号采集电路得到计数。前置放大电路采用AD8099运算放大芯片，是一款超低噪声和超低失真的电压反馈运算放大器，根据被放大信号需要低带宽高增益放大器的特点，选择该型号芯片具有高线性度与低噪声输入级，具有0.1 mV的低失调电压，高达3.8 GHz的增益带宽积，足够大的增益带宽积可保证在高频率的情况下提供足够的增益倍数，适合用于微弱高速信号放大。电路设计时在芯片电源引脚增加LC滤波避免电源噪声影响，采样电阻阻值为1 MΩ，前置放大电路反相增益倍数为10倍，后端采用LM6171AIM高速低功耗低失真电压反馈放大器，二级放大电路增益带宽积100 MHz，同相增益倍数为4倍，可得到放大后的单脉冲信号，脉宽10 ns，幅值可达到上百mV。得到的放大信号再经高速比较器进行筛选，选用型号TLV3601DCKT，切换频率为325 MHz，传播延迟2.5 ns的高速比较器，窄脉冲宽度探测能力可达1.25 ns，具有极高的分辨力，通过外部软件DA设定阈值，筛选出高于设定阈值电压的信号得到整型后的TTL信号，便于后续计数。计数电路应用FPGA元件，型号EF2L45BG256B，通过外围电路设计及编程实现脉冲计数功能。如图5所示。通过此电路，配合软件设定操作，采集得到单位时间内的离子计数。

2.5 本底影响因素

Daly探测器的本底噪声主要来源于宇宙射线、外界光子干扰及电路电磁噪声。闪烁体及光电倍增管的光阴极会受到来自宇宙射线及外界光子的影响，多余的光子发生碰撞产生更多的电子进而通过放大采集电路得到了额外的计数值，造成本底计数偏高，因此Daly检测器的外观包装需要严格避光，避免外界光子的干扰。此外，放大采集电路中的电磁干扰也会影响Daly检测器本底的计数值，应做好电路端的接地与屏蔽。由于光电倍增管初始的输出信号强度较高，若甄别器阈值设定过低会导致信噪比降低，无法准确区分有效信号与本底噪声，因此可通过调节甄别器阈值得到稳定的空白本底计数。为验证屏蔽效果，本研究对比了不同实验条件下的本底计数，如表1所示。结果表明，采用双层屏蔽并设定甄别器阈值为0.8 V时，本底计数可稳定控制在0.03~0.16 cps范围内。

通过前两组实验可以得出外界光源的额外光子对Daly检测器计数结果有明显的影响，高达84 cps；3~5组的实验结果可以说明增添黑色胶带与锡纸封闭避光后效果有明显的改善，本底计数结果降低了20 cps，黑色胶带与锡纸两种不同材料的避光效果接近；第6组实验有效说明了增强电路的屏蔽效果，有效接地可以起到降低电磁干扰噪声的作用；最有效也是最直观可以降低本底噪声计数结果的方法是提高甄别器的阈值，提升信噪比，过滤掉无效的噪声信号，从而降低本底计数。

2.6 探测效率影响因素

离子源产生的离子束需要撞击闪烁体产生光子再传输到光电倍增管，如果闪烁体的透明度不高，或者有自吸收现象，光子可能在到达光电倍增管前就被吸收或散射，导致实际测得的效率降低；另外，闪烁体的光学质量（如纯度、晶体缺陷）也会影响整体效率；此外，温度也是一个因素，有些闪烁体的发光效率对温度敏感，高温可能导致非辐射跃迁增加，降低转化效率。因此，实际应用中在维持实验室恒温的情况下，根据实验需求选择不同材料的闪烁体，如塑料闪烁体效率较低，但响应快、成本低。另外光子长期辐射损伤闪烁体阴极材料也可能导致结构退化，效率降低。

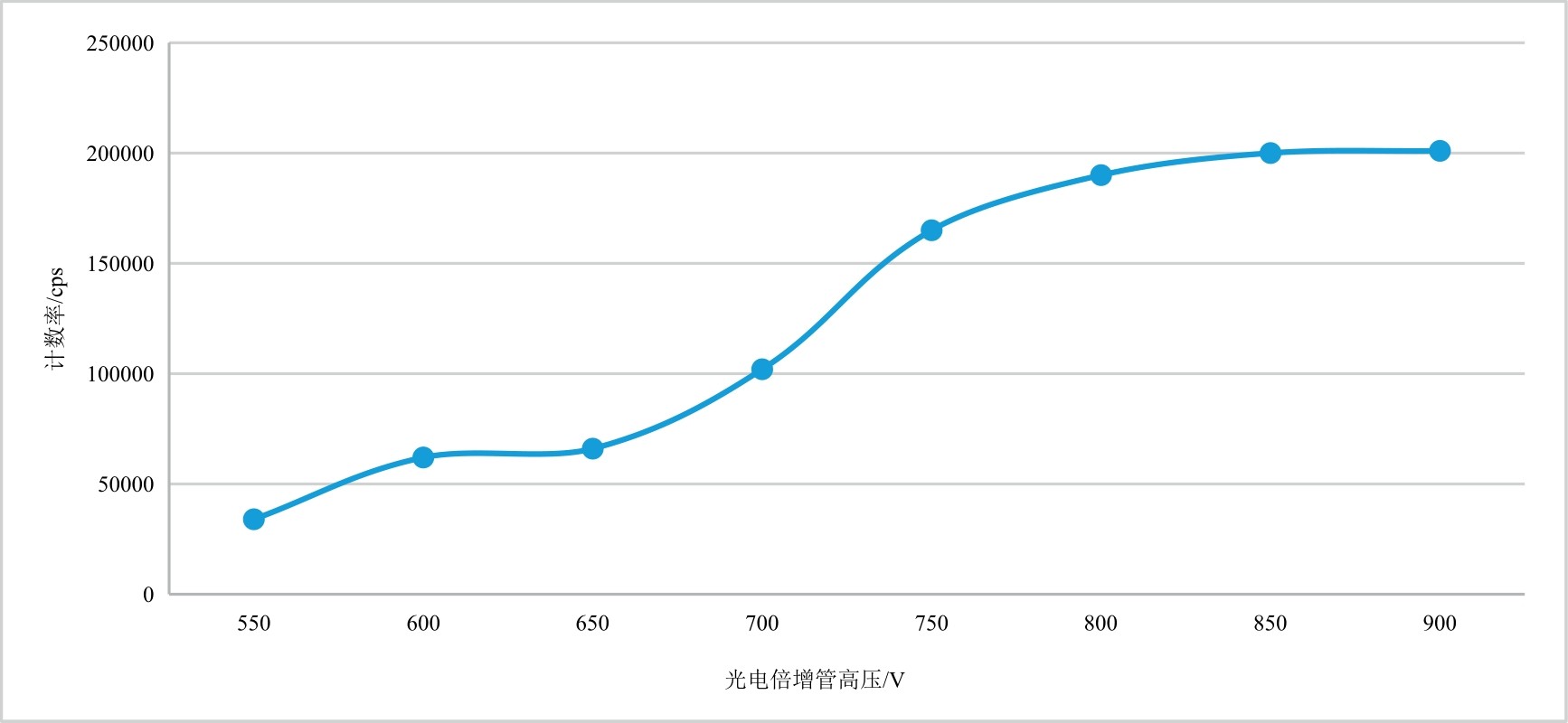

光电倍增管通过高压在多个打拿极之间建立电场，加速二次电子，从而放大光电子信号。高压的大小直接影响每个打拿极的增益，进而影响输出信号的幅度和信噪比。增益（G）与高压（V）的关系近似为，见公式（1）：

（1）G∝V^n⋅k

式（1）中：n—打拿极级数；k—与材料和结构相关的常数（通常k≈0.7~0.8）。

高压升高时可显著放大微弱光信号，提升对小信号的探测效率。若高压过高，强信号可能导致末级打拿极或阳极饱和，破坏线性响应，反而降低有效探测效率。因此，需要寻找最佳工作电压范围，既保证足够的探测效率，又延长设备寿命。本研究进行了光电倍增管设定不同高压实验条件下的计数实验，结果如图6所示。结果表明，随着光电倍增管高压的增加，计数率呈上升趋势，为维持光电倍增管的使用寿命，选定800 V作为光电倍增管的高压工作值。

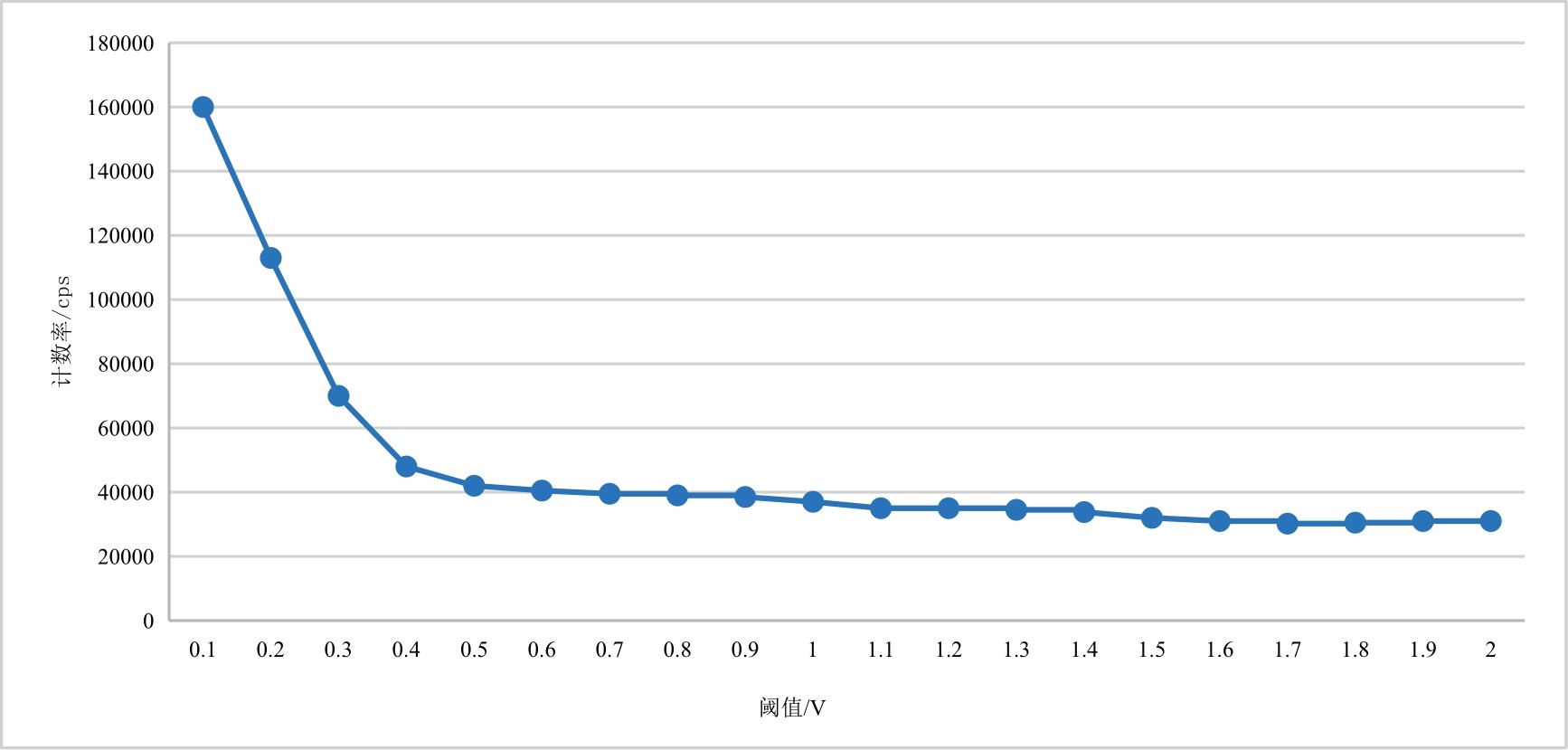

阈值也是影响探测效率的一个重要因素，阈值设定需要找到一个平衡点，使得尽可能多的真实信号被捕获，同时抑制噪声，提高探测效率，降低本底计数，即提高信噪比。如果阈值设置得太高，可能只有强信号会被检测到，而弱信号可能被忽略，导致探测效率降低。反之，如果阈值太低，噪声可能掩盖真实信号或者使系统饱和，增加误报率，影响真正的探测效率。本研究对比了不同阈值条件下的计数实验，结果如图7所示。结果表明，光电倍增管高压设定800 V，随着阈值的增高计数率下降，0.6~0.8 V区间较为稳定，选取0.7 V作为Daly检测器的工作阈值。

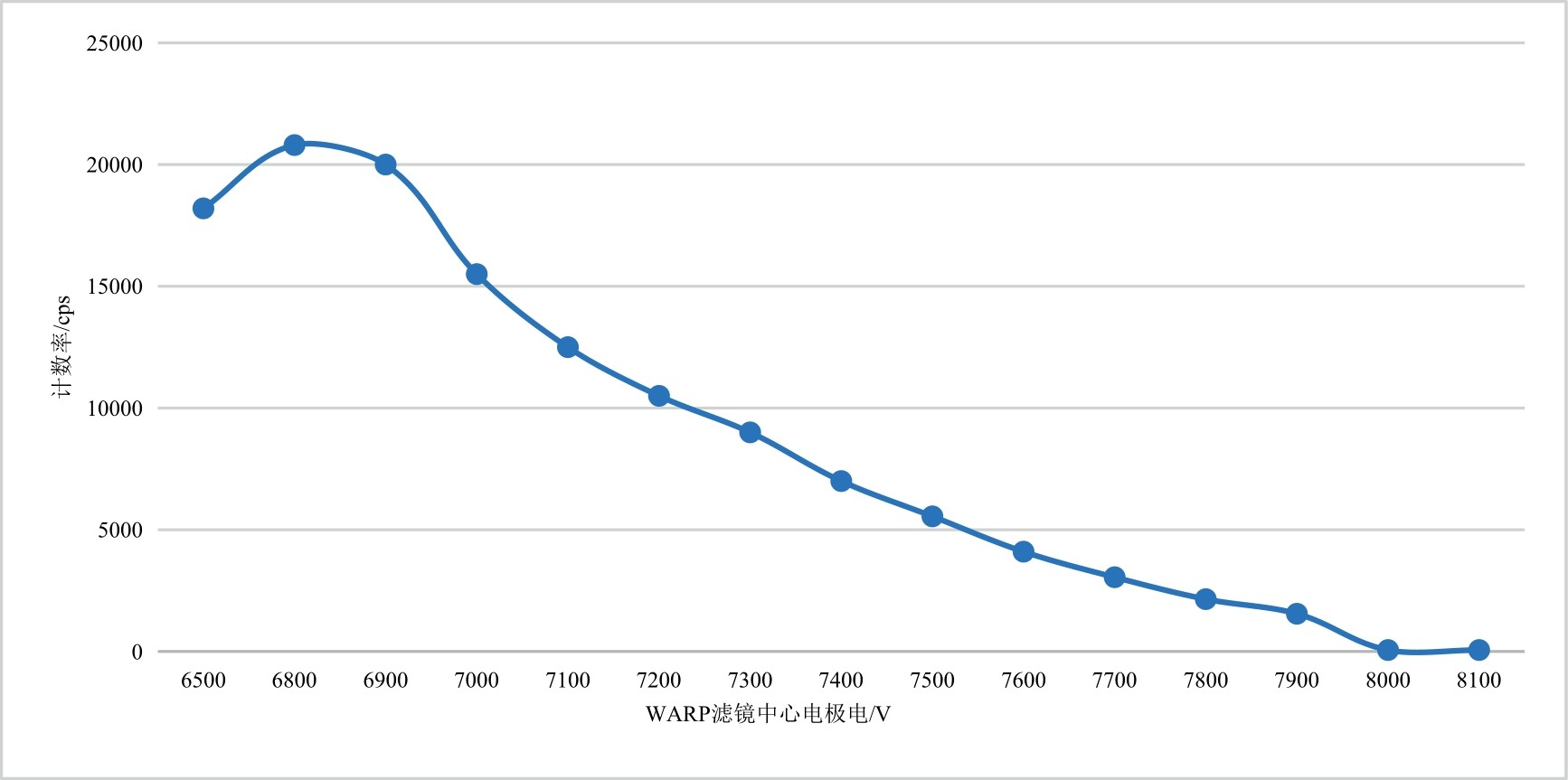

WARP滤镜的中心电极电压是调控带电粒子束聚焦特性的核心参数，直接影响粒子传输效率、空间分辨率和探测系统的整体性能。静电透镜的电压设置会影响电场梯度，从而改变粒子的运动轨迹。如果电压不合适，可能导致粒子束发散，无法有效到达探测器，降低探测效率。反之，优化后的电压可以聚焦粒子束，提高传输效率，从而提升整体探测效率。中心电极电压的变化可能会改变粒子的动能，影响其在后续探测器中的响应。本研究对比了不同中心电极电压下的计数实验，结果如图8所示。结果表明，WARP滤镜中心电极在6 800 V之前随着电压升高计数率升高，超过6 800 V以后呈持续降低趋势，选取6 800 V作为WARP滤镜中心电极的的工作电压。

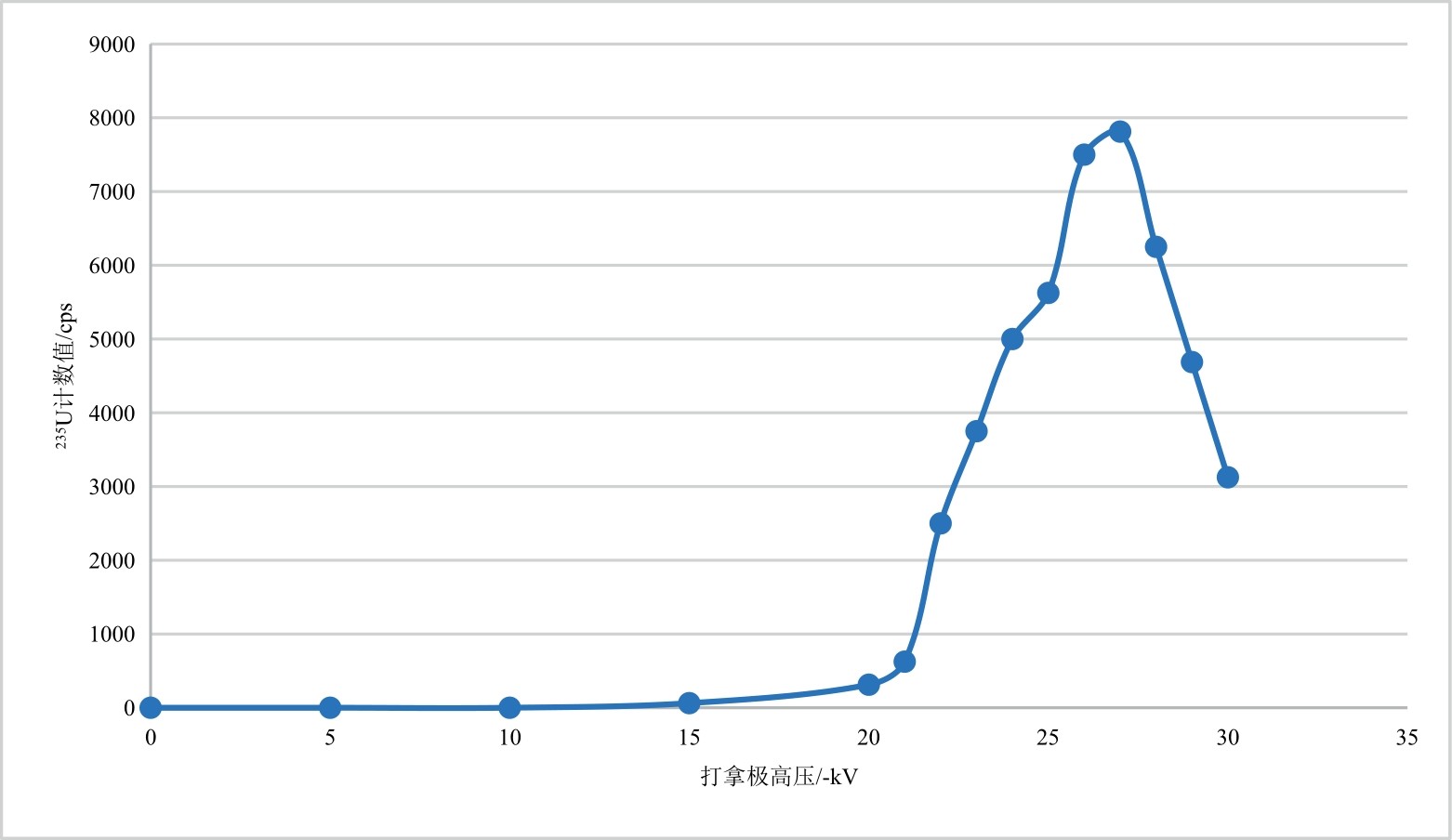

打拿极高压对计数强度有影响。改变不同高压，监测样品带上残余铀样品中²³⁵U计数强度，结果如图9所示，在打拿极高压为-27 kV时计数强度最高。

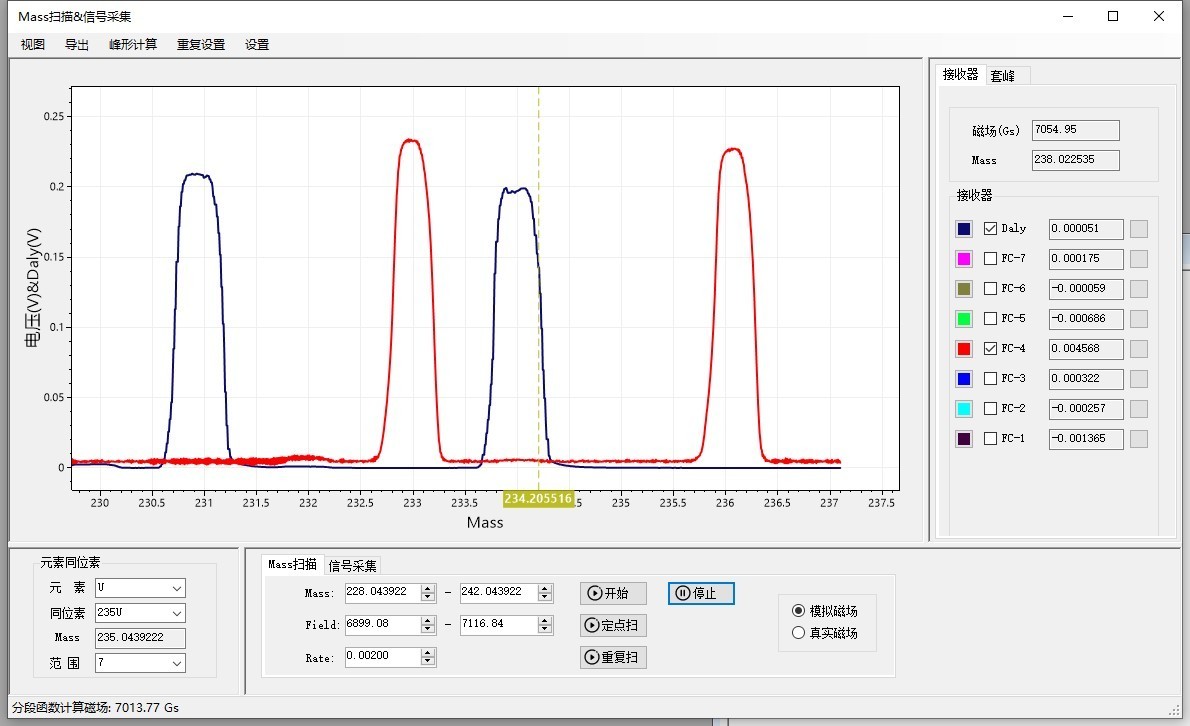

根据上述条件的分析，在控制好本底计数，调整合适的打拿极高压，光电倍增管高压，WARP滤镜高压，设定合适的阈值，可以得到法拉第杯信号为0.23 V时，Daly检测器计数对应0.21 V，效率可达到91.3 %，如图10所示。

2.7 铀同位素测定验证

2.7.1 测试条件的影响及结果

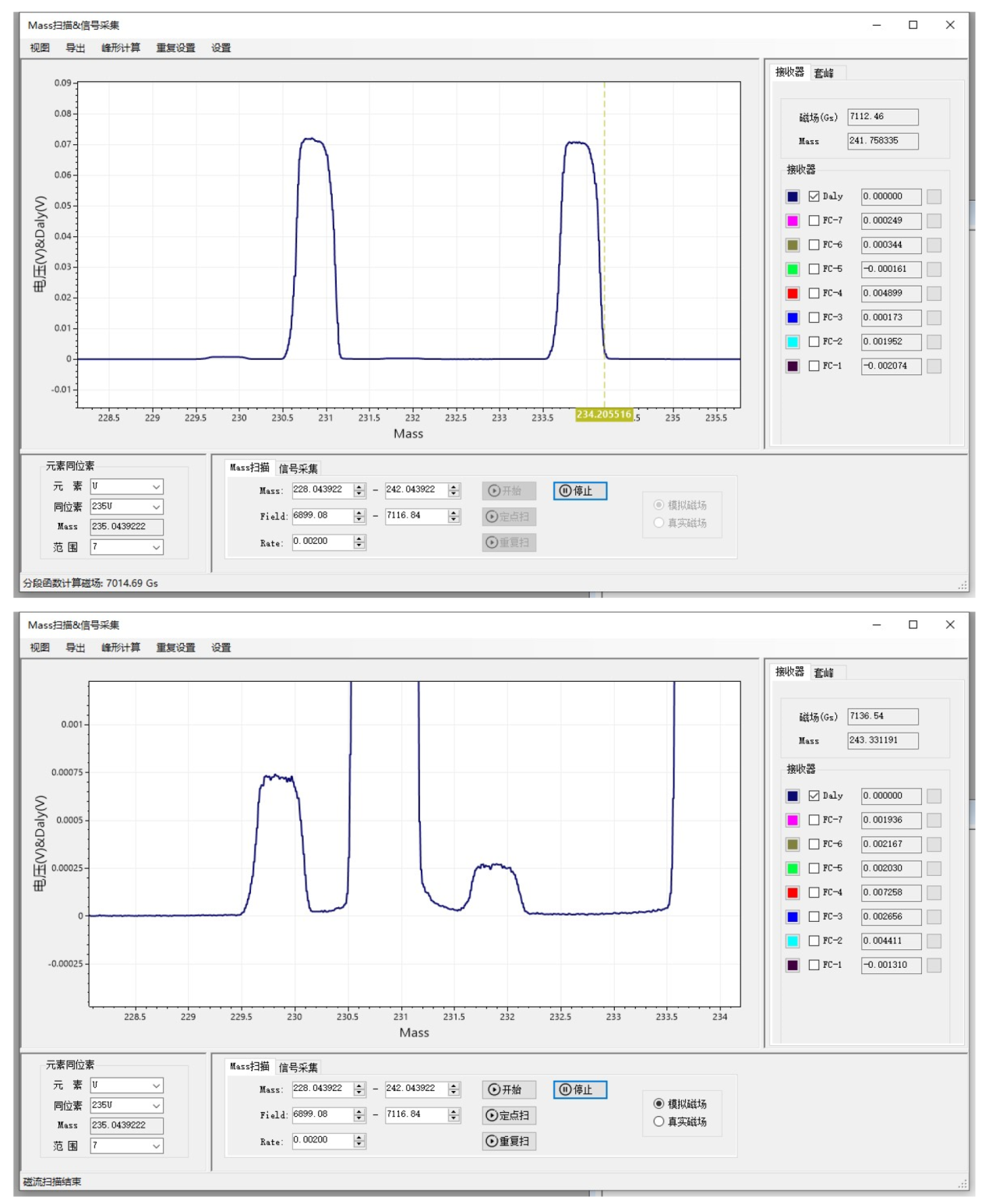

在进行铀同位素测定时，峰形调节对测定结果影响显著。离子束的聚焦状态不同，会导致不同的峰形，进而影响测量的准确性。尖锐峰或拖尾峰会导致测量误差增大，只有平顶峰可以保证测试结果的精确度与准确性。仔细调节透镜参数（表2），使得峰形良好（图11）。

电离条件方面，灯丝温度、样品加载量以及电离时间等因素都会影响铀同位素的电离效率。若灯丝温度过高或过低，可能导致部分同位素电离不完全或过度电离，使测量结果出现偏差。测量条件如离子加速电压、扫描时间等同样重要。不合适的离子加速电压会改变离子的运动轨迹，影响其到达检测器的效率；扫描时间过短可能无法采集到足够的离子信号，导致测量精度下降，而扫描时间过长则可能引入更多的干扰因素。

2.7.2 比值结果测定

经过多次实验测定，在优化后的实验条件下，对铀标准样品CRM0002及UTB500同位素 ²³⁵U 与²³⁸U比值进行测量。测量结果如表3和4显示，CRM0002样品的²³⁵U 与²³⁸U比值测试内精密度在 0.073 %；UTB500样品的²³⁵U 与²³⁸U比值测试内精密度在0.056 %，²³⁴U 与²³⁸U比值测试内精密度在0.139 %，²³⁶U 与²³⁸U比值测试内精密度在0.214 %。这一结果满足 ASTM C1625—19 标准^[1]要求（同一批次样品重复测定²³⁵U/²³⁸U比值的相对标准偏差（RSD）应<0.1 %），表明所研制的Daly检测器在铀同位素测定方面具有较高的准确性和可靠性。

3 结论

收起

本研究研制了一种基于国产FPGA用于国产热电离质谱仪（M270型）的Daly检测器，通过对铀同位素的分析性能验证，结论如下：

1）自主研发的Daly检测器工艺精密，与国产热电离质谱仪（TIMS）兼容性良好，性能达到实验设计要求，电路关键部件实现了国产化；

2）该检测器对CRM0002同位素丰度的测试内精密度 ²³⁵U /²³⁸U为 0.073 %，UTB500同位素丰度的测试内精密度 ²³⁴U /²³⁸U，²³⁵U /²³⁸U和²³⁶U /²³⁸U分别为 0.139 %、0.056 %和0.214 %，满足了ASTM C1625—19要求^[1]；

3）实验证实国产Daly检测器的性能达标，为铀同位素高精度分析提供了可靠的技术支撑，同时填补了国内高精度同位素检测器技术，对于我国国产热电离质谱仪的发展具有重要的意义。
