Cu₃Sn相厚度对Cu-Sn IMC接头剪切性能的影响研究

PDF下载

王波 ¹^,² , 冉光龙 ² , 刘明 ³ , 何凯旋 ¹ , 张坚 ² , 黄伟 ² , 潘开林 ²

电子机械工程 | 青年学者论坛 2025,41(5): 40-46

收起

电子机械工程 | 青年学者论坛 2025, 41(5): 40-46

Cu₃Sn相厚度对Cu-Sn IMC接头剪切性能的影响研究

全屏

王波¹^,², 冉光龙², 刘明³, 何凯旋¹, 张坚², 黄伟², 潘开林²

作者信息

¹华东光电集成器件研究所，安徽蚌埠 233042

²桂林电子科技大学，广西桂林 541004

³湖北三江航天红峰控制有限公司，湖北孝感 432000

王波男，1994 年生，博士，讲师，主要从事电子封装互连材料、结构及可靠性研究。

A Study on Influence of Cu₃Sn Phase Thickness on Shear Performance of Cu-Sn IMC Joint

Bo WANG¹^,², Guanglong RAN², Ming LIU³, Kaixuan HE¹, Jian ZHANG², Wei HUANG², Kailin PAN²

Affiliations

¹East China Institute of Photo-Electron IC, Bengbu 233042, China

²Guilin University of Electronic Technology, Guilin 541004, China

³Hubei Sanjiang Aerospace RedPeak Control Co., Ltd., Xiaogan 432000, China

doi: 10.19659/j.issn.1008-5300.20250614066

文章导航

摘要

收起

文中研究了具有不同Cu₃Sn相厚度的Cu-Sn金属间化合物（Intermetallic Compound， IMC）接头在无电流（0 A/cm²）作用和电流（3×10² A/cm²）作用下的剪切变形与断裂行为。结果表明：无论有无电流作用，接头的等效模量和剪切强度均随着Cu₃Sn相厚度的增加而增加，最高剪切强度分别为89.1 MPa（0 A/cm²）和83.2 MPa（3×10² A/cm²）；在电流作用下，接头的等效模量与剪切强度下降，且下降率随着Cu₃Sn相厚度的增加而减小，说明Cu₃Sn相比Cu₆Sn₅相具有更好的电流抗性；随着Cu₃Sn相厚度的增加，无论有无电流作用，接头断裂位置均由Cu₆Sn₅相逐渐向Cu₆Sn₅相与Cu₃Sn相界面转移，并最终出现在Cu₃Sn相体内，呈现脆性断裂特征。该研究成果为Cu-Sn IMC接头可靠性的准确评估提供了必要的数据支持与理论支撑。

关键词

Cu-Sn 金属间化合物接头 / Cu3Sn相 / 电流作用 / 剪切性能 / 断裂行为

Abstract

收起

The shear deformation and fracture behavior of Cu-Sn intermetallic compound (IMC) joints with different thicknesses of Cu₃Sn phases without current (0 A/cm²) and with current (3×10² A/cm²) stressing are studied in this paper. The results show that: whether under current stressing or not， the equivalent modulus and shear strength of the joints increase with the increase of Cu₃Sn phase thickness， and the maximum strength is 89.1 MPa (0 A/cm²) and 83.2 MPa (3×10² A/cm²) respectively; the equivalent modulus and shear strength of the joints decrease under current stressing， and the decrease rate decreases with the increase of Cu₃Sn phase thickness， which indicates that Cu₃Sn phase has better current resistance than Cu₆Sn₅ phase; with the increase of Cu₃Sn phase thickness， the fracture (a brittle fracture) position of the joints gradually changes from Cu₆Sn₅ phase to the phase interface between Cu₆Sn₅ and Cu₃Sn and finally in the Cu₃Sn phase whether under current stressing or not. These research results provide necessary data support and theoretical support for the accurate evaluation of the reliability of Cu-Sn IMC joints.

Key words

Cu-Sn intermetallic compound (IMC) joint / Cu₃Sn phase / current stressing / shear performance / fracture behavior

引用本文

王波, 冉光龙, 刘明, 何凯旋, 张坚, 黄伟, 潘开林. Cu₃Sn相厚度对Cu-Sn IMC接头剪切性能的影响研究. 电子机械工程, 2025 , 41 (5) : 40 -46 . DOI: 10.19659/j.issn.1008-5300.20250614066

Bo WANG, Guanglong RAN, Ming LIU, Kaixuan HE, Jian ZHANG, Wei HUANG, Kailin PAN. A Study on Influence of Cu₃Sn Phase Thickness on Shear Performance of Cu-Sn IMC Joint[J]. Electro-Mechanical Engineering, 2025 , 41 (5) : 40 -46 . DOI: 10.19659/j.issn.1008-5300.20250614066

正文

收起

引言

收起

第三代宽禁带半导体材料（如碳化硅、氮化镓）凭借其高电子迁移率、优异的热稳定性及宽能带结构特性，在高温、高频、高功率电子器件领域展现出显著优势。随着功率半导体器件向高集成度方向发展，其工作环境温度已突破传统阈值，这对封装互连材料在 300 ℃以上高温环境中的可靠性提出了严苛要求^[1-2]。尽管国际环保法规推动了电子封装材料的无铅化进程，但当前无铅焊料体系在高温条件下的机械性能、抗氧化性及界面稳定性仍存在局限，尚未开发出满足 300 ℃以上高温应用需求且兼具高可靠性的无铅焊料^[3]。此外，与高温服役环境相比，键合或回流温度通常限制在 350 ℃以下，以避免电子零部件的热损伤^[4]。因此，全金属间化合物（Intermetallic Compound, IMC）互连技术应运而生，通过瞬态液相（Transient Liquid Phase, TLP）键合工艺将低熔点焊料作为中间层组装在两个高熔点基板之间，从而形成坚固的高熔点IMC接头^[5]，是一种非常有前景的实现“低温制备，高温服役”的方案，其中最具代表性的是Cu-Sn IMC接头^[6-7]。

在制备过程中，通过增加TLP键合时间，使液态焊料中间层被完全消耗并转化为Cu₆Sn₅和Cu₃Sn，熔点分别为415 ℃和676 ℃^[4]。其中，Cu₆Sn₅由基板中的Cu原子与焊料中的Sn原子发生扩散反应生成，生成的 Cu₆Sn₅进一步与 Cu原子反应生成Cu₃Sn，二者对整个IMC接头的性能均有着重要影响。文献[8]研究了在235 ℃、250 ℃和265 ℃温度及不同键合时间下的Cu-Sn TLP键合IMC接头的组织演变与剪切强度。发现在235 ℃下保温150 min后形成了约 40 μm厚的 IMC接头，该接头主要由Cu₆Sn₅组成，Cu₃Sn仅为2.6 μm；随着键合温度的增加，形成全IMC接头的时间减少，且在相同保温时间下Cu₃Sn相厚度更大；随着键合温度与保温时间的增加，IMC接头的剪切强度出现单调增加，断口类型为脆性断裂。文献[9]通过优化中间层Sn焊料的厚度，在260 ℃下保温 30 min，形成了完整的 Cu₃Sn接头。该接头经200 ℃的高温老化200 h后，仍保持一个较高的剪切强度（75.44 MPa）。上述研究结果表明， Cu₃Sn相的剪切性能优于纯 Sn相（约 30～40 MPa）和Cu₆Sn₅相，但在实际的Cu-Sn IMC接头中，通常以Cu₆Sn₅和Cu₃Sn混合相的形式存在，因此有必要进一步研究Cu₃Sn相厚度（占比）对整个IMC接头力学性能的影响。

此外，国内外学者在IMC接头力学性能研究方面做了大量工作。文献[10]研究了 Sn与 Cu-8Ni基板形成的 (Cu, Ni)₆Sn₅ IMC接头的剪切性能。结果显示：接头的平均剪切强度高达71.87 MPa，且在200 ℃下老化400 h后仍保持67.63 MPa的高剪切强度；接头的断裂行为表明，老化前后的接头均断裂于IMC层内部，且裂纹倾向于靠近IMC中心位置扩展，呈现脆性断裂特征。文献[11]研究了在超声辅助键合下含不同尺寸Ni颗粒（29～35 μm、3～5 μm及二者按50%比例混合）的Sn/Ni复合焊膏与Ni基板的反应。结果表明，含混合尺寸Ni颗粒的焊膏形成的Ni₃Sn₄ IMC接头具有最高的剪切强度。文献[5]将Cu基板进行微纳结构处理后，形成全 Cu-Sn IMC接头的时间缩短至7 min。在全IMC接头形成过程中，接头的剪切强度呈现出先减小后增加的变化趋势，其断裂模式发生了由韧性断裂到韧脆混合断裂再到脆性断裂的转变。然而，当前关于IMC接头的力学性能测试主要在单一载荷（剪切）条件^[12-15]下进行，而服役时的接头通常还会受到电流的作用。文献[16]发现在电流（密度为10⁴ A/cm²）辅助键合工艺下，Cu₃Sn晶粒沿着立方晶格的边（即＜100＞方向）定向生长，获得的IMC接头的剪切强度高达63.4 MPa。该研究表明，电流能够诱导IMC接头的微观组织发生变化，故其对接头力学性能的影响不容忽视。此外，文献[17]在非全IMC接头拉伸性能的研究中发现，电流作用下接头的拉伸变形与无电流时接头的变形明显不同，而该现象在全IMC接头中是否存在尚不清楚。因此，在探索IMC接头的力学性能时有必要考虑电流的影响。

本文通过TLP键合制备具有不同Cu₃Sn相厚度的Cu-Sn IMC接头，并系统地研究在无电流与电流作用下接头剪切性能与断裂行为的演变规律，揭示Cu₃Sn相对接头剪切性能的影响机理，旨在为Cu-Sn IMC接头的可靠性评估提供一定的数据支持和理论支撑。

1　实验方法

收起

1.1　Cu-Sn IMC接头制备

本文将纯度为 99.9%的纯 Sn球和 99.9%的Cu片分别作为制备IMC接头的中间层焊料和基板材料。其中，Sn球的直径为 300 μm，Cu基板经线切割处理后，尺寸为 10.0 mm×2.0 mm×0.2 mm（长×宽×厚）。如图1所示，IMC接头的制备流程为：1）将Sn球植于Cu基板上，在Sn球与基板接触的位置涂覆助焊剂；2）沿着Cu基板长度方向的Sn球两边放置厚度为 30 μm的Ti片以控制接头的高度；3）放置另一块基板并施加一定压力使焊球变形，高度降低至与Ti片厚度一致；4）在基板两端放置垫片以保证接头在后续受压时受力均匀；5）将步骤 4）完成的搭接结构装夹于特制夹具中，然后施加一定的压力并置于通入氮气的管式炉中进行TLP键合，键合温度为350 ℃，保温时间分别为 60 min、 180 min、 300 min和420 min以获得不同Cu₃Sn相厚度的接头；6）完成键合后，移除垫片与Ti片，并将接头试样置于无水乙醇中进行超声清洗以去除残留的助焊剂。

1.2　剪切力学测试

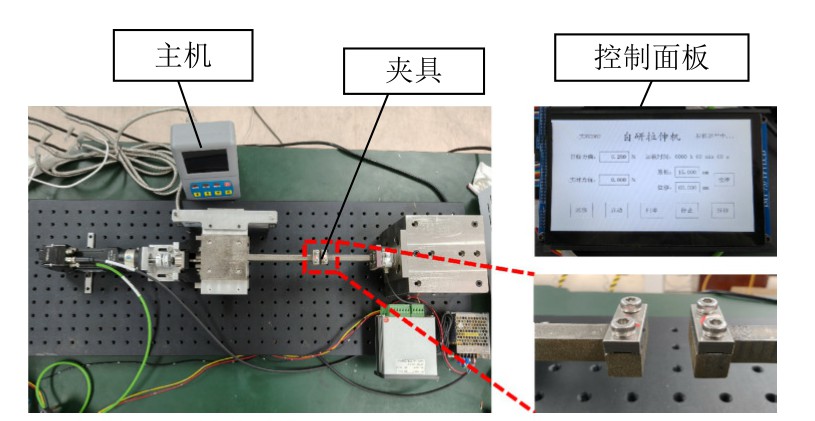

对电流作用下的接头进行力学测试，联合使用直流稳压电源（ANS1560D）与自研拉伸机（图2），以同时加载电流和力学载荷。以动态力学分析仪（DMA Q800）为参考，对自研拉伸机进行校正，确保其测试结果的准确性。

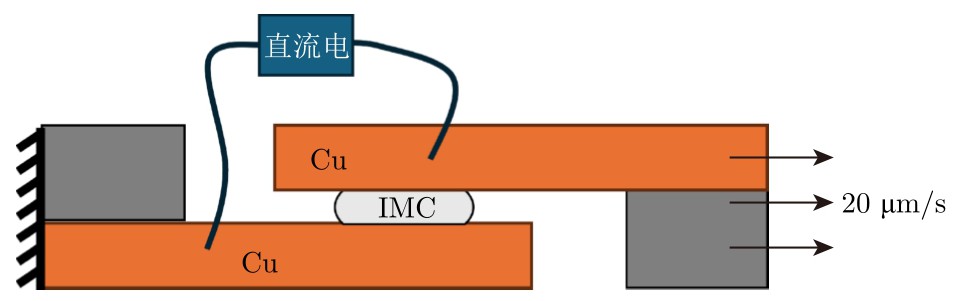

在对接头进行剪切强度测试时，先将接头装夹至夹具上，并使用垫片使接头上下基板在受压时保持平行，如图3所示；然后采用位移控制模式对其进行剪切加载，剪切速率为 20 μm/s。通电测试是在剪切加载前先给接头通电（电流密度为 3×10² A/cm²）3 min使接头温度稳定，再施加剪切载荷（期间保持通电）。接头剪切强度取 5 个试样的平均值。

1.3　接头组织与断口表征

采用激光共聚焦显微镜（OLS4100）和配备能量色散X射线光谱仪（Energy Dispersive Spectrometer, EDS）的扫描电子显微镜（Scanning Electron Microscope, SEM）（ZEISS Sigma 360）进行接头组织与断口表面/截面的表征。

1.4　IMC厚度测量方法

首先，将待测量的数据图像导入Photoshop软件，使用测量工具结合比例尺测量出IMC（Cu₃Sn+Cu₆Sn₅）的厚度；然后，使用像素工具统计出Cu₃Sn和Cu₆Sn₅的像素占比，根据比例求出Cu₃Sn单侧的厚度，该数据为多组实验的平均值^[18]。

2　结果与讨论

收起

2.1　Cu-Sn接头的组织演变

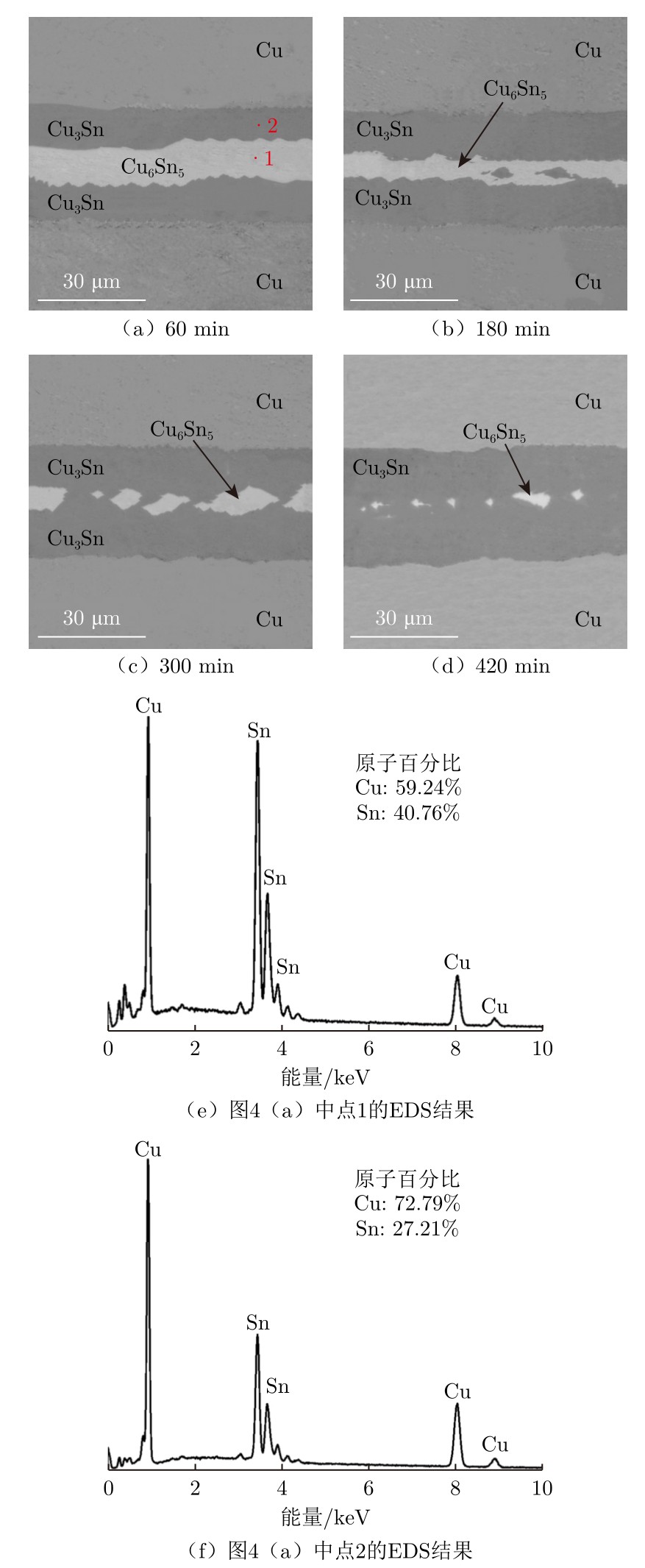

图4所示为不同保温时间下接头的微观组织形貌。结合接头的EDS结果可知，图4（a）中点 1 处的Cu和Sn原子比为 59.24∶40.76（图4（e）），接近 6∶5，由此可推断其为Cu₆Sn₅；而点 2 处的Cu和Sn原子比为 72.79∶27.21（图4（f）），接近 3∶1，由此可推断其为Cu₃Sn，表明在 60 min的保温时间下已形成完全的Cu-Sn IMC接头。此外，通过对接头Cu₃Sn单侧厚度的测量（后面所称“Cu₃Sn相厚度”均指单侧厚度），得出其厚度分别为 10.9 μm（保温60 min）、13.6 μm（保温 180 min）、 14.9 μm（保温 300 min）和15.4 μm（保温 420 min）。显然，Cu₃Sn层的厚度随保温时间的增加呈现增长趋势，而在 300～420 min，其厚度增幅相较于前两个阶段有所减小，这与Cu₃Sn相的成核以及Cu₆Sn₅ 向Cu₃Sn转变的速度减缓有关。值得说明的是，在保温时间为 420 min时，整个接头几乎全部由Cu₃Sn相组成，由于两侧IMC并非完全对称生长，因此单侧Cu₃Sn层的厚度超过 15 μm。

2.2　不同Cu₃Sn相厚度的接头剪切性能

2.2.1　无电流作用下的接头剪切性能

测试统计了不同Cu₃Sn相厚度的接头在无电流作用下的剪切强度，结果见表1。当接头中的Cu₃Sn相厚度为 10.9 μm时，接头的剪切强度为 61.24 MPa；随着Cu₃Sn相厚度增加至 13.6 μm和 14.9 μm，接头的剪切强度分别提升至 68.64 MPa和 79.49 MPa；当Cu₃Sn相厚度达到 15.4 μm时，接头的剪切强度进一步增加至 89.1 MPa。上述结果表明，接头的剪切强度随Cu₃Sn相厚度的增加而单调增加，其原因在于Cu₃Sn相由Cu₆Sn₅ 相在高温键合过程中转化形成（反应式为Cu₆Sn₅ + 9Cu → 5Cu₃Sn），此过程伴随体积收缩与空洞减少，使得界面更加致密，且Cu₃Sn相中的Sn和Cu原子比更低，金属键结合更强，从而提高了抵抗剪切应力的能力^[19-20]。

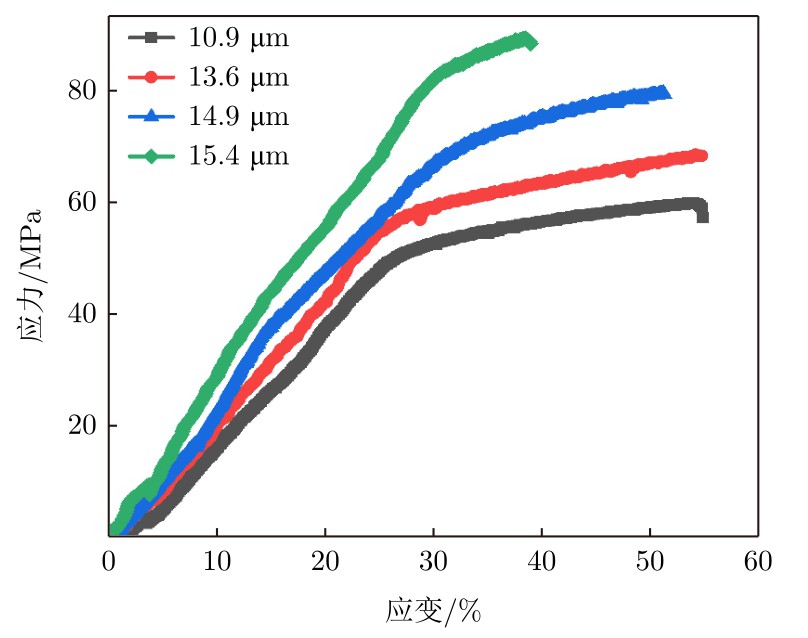

此外，进一步分析了Cu-Sn IMC接头在剪切过程中的变形情况。测试获得接头的应力-应变曲线，如图5所示。由图5可知，随着Cu₃Sn相厚度的增加，接头的应力-应变曲线的斜率逐渐增大，表明Cu₃Sn相比Cu₆Sn₅ 相具有更加优异的抵抗剪切变形的能力，也侧面反映了Cu₃Sn相占比越高，接头的剪切强度就越大。

2.2.2　电流作用下的接头剪切性能

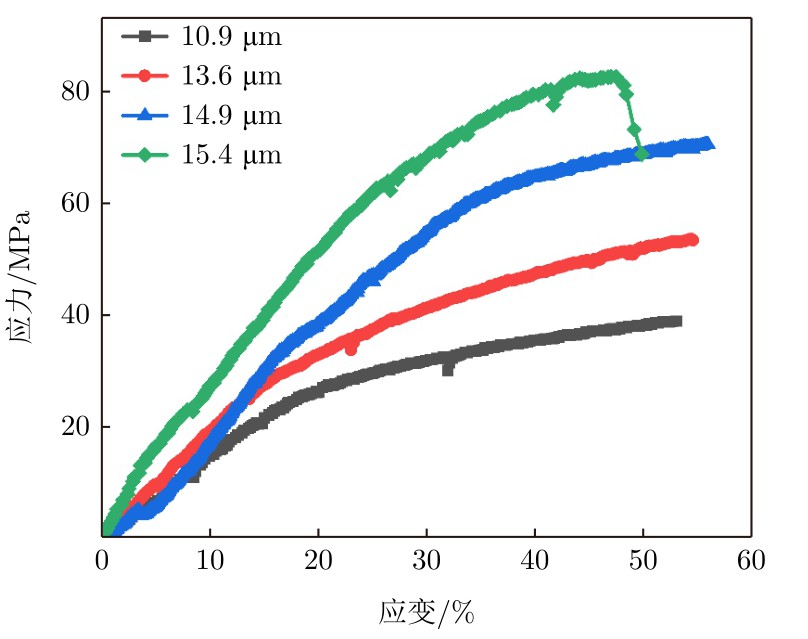

为进一步理解接头在实际工况下（通常是同时加载电流与机械应力）的剪切性能，测试了电流作用下接头的应力-应变曲线，结果如图6所示。相比于无电流作用的情况，在电流作用下接头的应力-应变曲线斜率明显降低，但二者的变形特征相似。

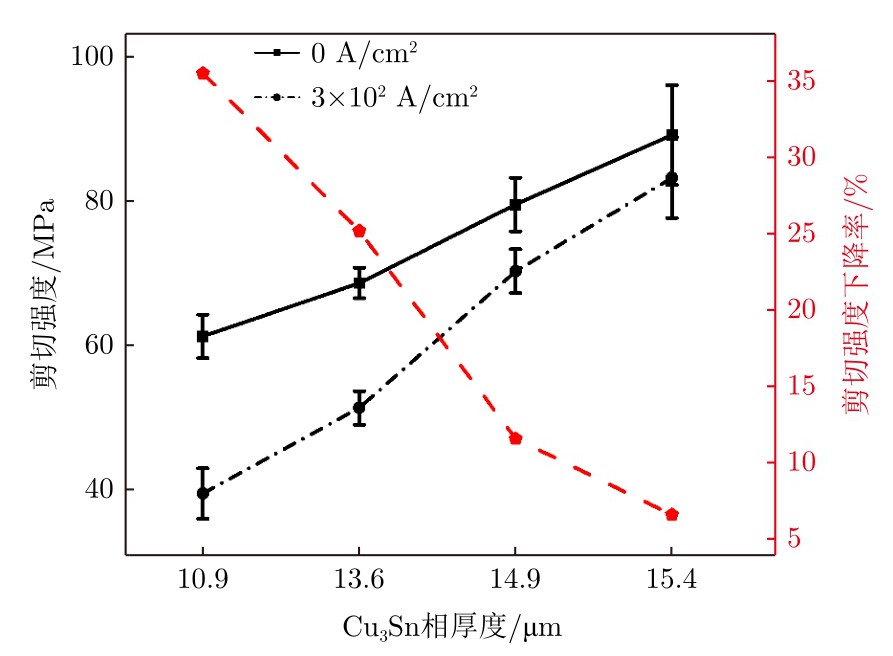

根据接头的应力-应变曲线，统计了电流作用下不同接头的剪切（断裂）强度。同时，为了更加清晰地对比有/无电流作用时Cu₃Sn相对接头剪切性能的影响，将两种情况绘制于同一图中，如图7所示。在密度为3×10² A/cm² 的电流作用下，Cu₃Sn相厚度为10.9 μm的接头的剪切强度为 39.51 MPa。随着Cu₃Sn相厚度分别增加至 13.6 μm、14.9 μm和 15.4 μm，接头的剪切强度分别为 51.36 MPa、70.27 MPa和 83.20 MPa。相比于无电流作用（0 A/cm²），电流作用下接头的剪切强度在同一Cu₃Sn相厚度条件下均降低，表明电流对接头的剪切性能具有恶化效果。然而，随着Cu₃Sn相厚度的增加，由电流引起的接头剪切强度下降率逐渐降低，这意味着Cu₃Sn相具有比Cu₆Sn₅ 相更优异的抗电流损伤性能。该现象的发生可归因于Cu₃Sn相具有比Cu₆Sn₅相更高的熔点，根据力-热能量密度等效原理^[21]，在同一电流密度下，由焦耳热诱导的接头软化在具有更高Cu₃Sn相占比的接头中产生的影响更小，从而导致接头的剪切强度下降率更低。

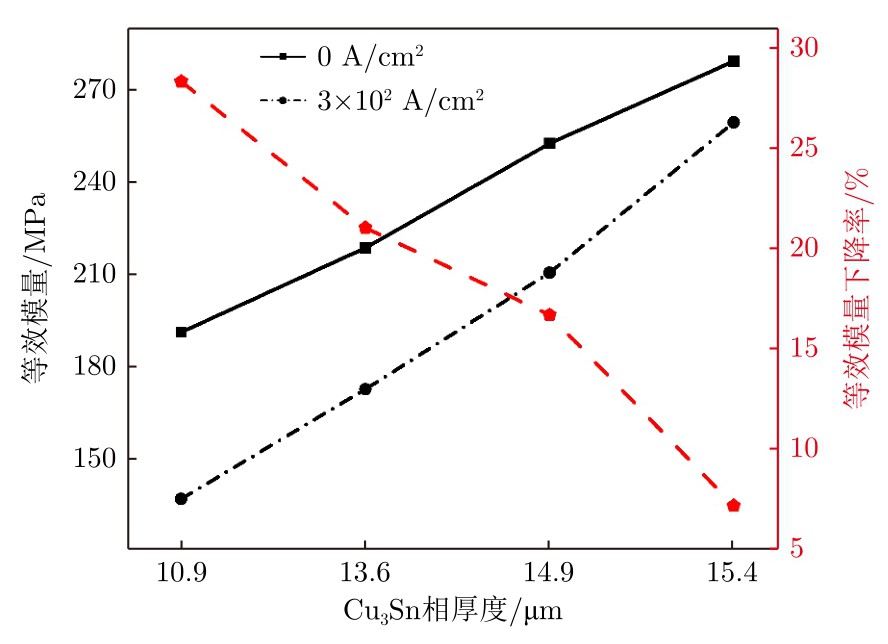

此外，为进一步探讨有/无电流作用的接头变形差异，统计了这两种条件下接头的等效模量（即应力-应变曲线斜率），结果如图8所示。显然，在电流作用下，接头的等效模量下降。这是由于：1）焦耳热作用导致接头在相同力学载荷下更易变形；2） Cu₃Sn相具有比Cu₆Sn₅ 相更好的抵抗变形的能力，故随着Cu₃Sn相厚度的增加，接头等效模量的下降率减小。

2.3　不同Cu₃Sn相厚度的接头断裂行为

对剪切断裂后的接头断口表面进行SEM表征，结果如图9所示。从图9可以看到，无论是否有电流作用，接头的断口表面都比较平整，呈现出明显的脆性断裂特征，这与Cu-Sn IMC相脆性较大有关。

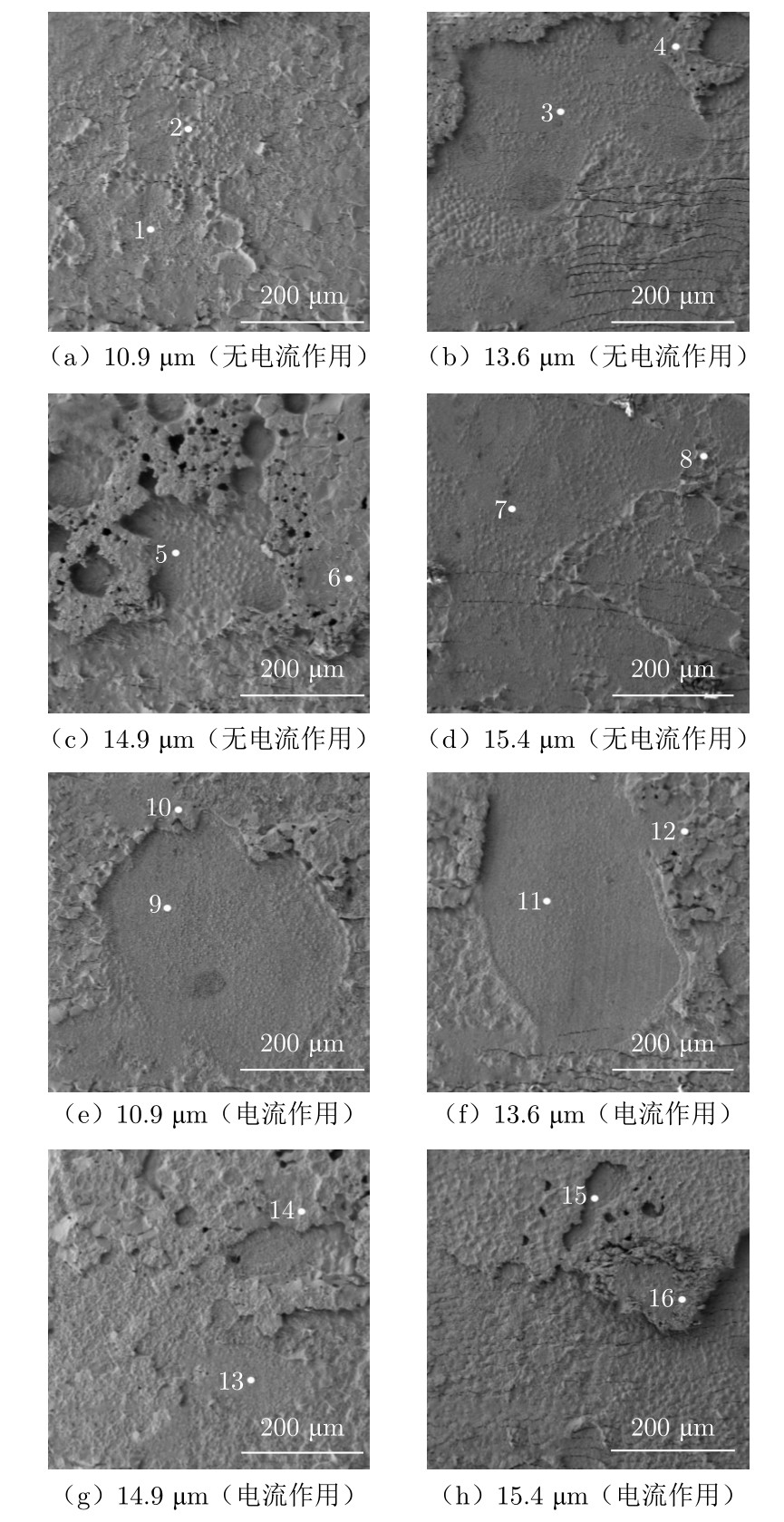

对图9所示的接头断裂表面各点的元素成分占比进行分析，结果见表2。断口较高处的Cu和Sn的原子比接近 6∶5，为Cu₆Sn₅ 相，而较低处Cu和Sn的原子比接近 3∶1，为 Cu₃Sn相，这表明接头断裂位置既出现在Cu₆Sn₅相体内，也出现在Cu₆Sn₅相与Cu₃Sn相界面或 Cu₃Sn相体内。同时，对比不同Cu₃Sn相厚度的接头以及是否有电流作用的情况，发现所有接头断口表面形貌相似，断口位置均为Cu₆Sn₅相体内和Cu₆Sn₅/Cu₃Sn相界面（或Cu₃Sn相体内）。

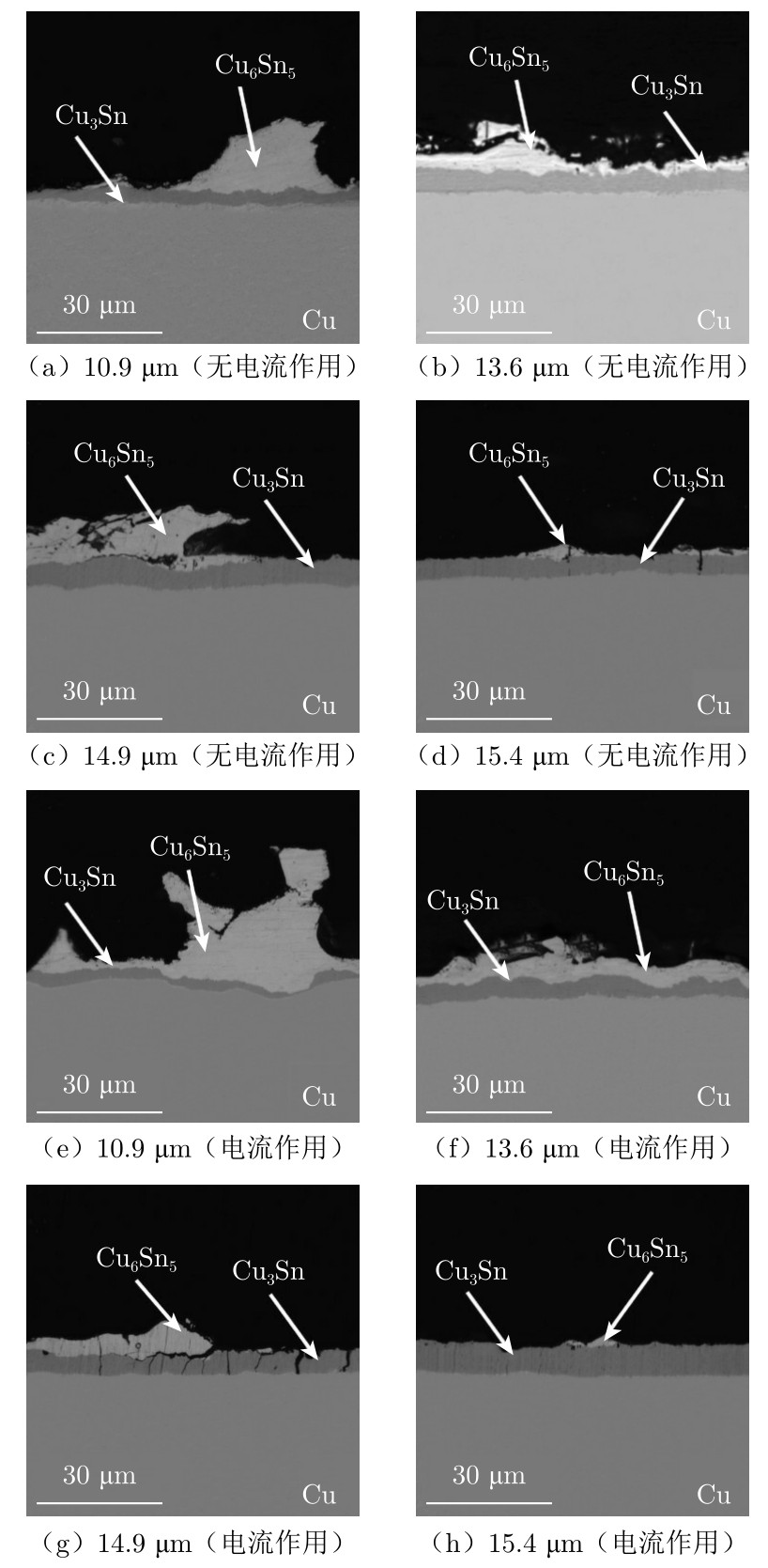

为进一步理解Cu₃Sn相厚度对接头断裂行为的影响，利用激光共聚焦显微镜对接头的断口截面进行表征，结果如图10所示。在无电流作用时，接头的断裂位置随着Cu₃Sn相厚度的增加逐渐由Cu₆Sn₅ 相体内主导转变至Cu₆Sn₅/Cu₃Sn相界面，如图10（a）、图10（b）和图10（c）所示，并在 Cu₃Sn相厚度达到15.4 μm时出现以Cu₃Sn相体内主导的脆性断裂，如图10（d）所示。与无电流作用时的接头断裂相似，在电流作用下接头的断裂位置随着Cu₃Sn相厚度的增加也发生了由Cu₆Sn₅ 相体内主导向Cu₃Sn相体内主导的转变，如图10（e）～10（h）所示。

3　结束语

收起

本文探讨了Cu₃Sn相厚度对Cu-Sn IMC接头在无电流和电流作用下的剪切变形及断裂行为的影响。结果发现：1） Cu₃Sn相厚度的增加有利于提升接头对剪切应力和电流的抗性；2）具有不同Cu₃Sn相厚度的接头的断裂路径存在较大差异。由于断裂位置不同（相体内断裂和相界面断裂），需要不同的模型（如寿命预测模型）对接头的可靠性进行评估，这将增加评估的难度。此外，形成全Cu₃Sn接头在工艺制备上需要的时间过长、成本过高，因此仍有必要进一步研究含Cu₆Sn₅和Cu₃Sn的多相IMC接头的可靠性。

在当前研究的基础上，仍有以下3点值得进一步探索：1）当前的工作能够实现缺陷少、一致性较好的全IMC接头的制备，但制备时间长、温度高，难以应用于实际工程，故如何在保证接头质量的同时缩短键合时间、降低键合温度有待进一步研究；2） Cu₆Sn₅相和Cu₃Sn相本质较脆，尽管其具有较高的力学强度，但难以衡量其综合可靠性，故仍需通过振动、热循环等测试对其可靠性进行全面分析与评估；3）当前研究使用的电流参数单一，难以全面反映电流对全IMC接头的影响，故有必要对多个电流密度条件下的接头的可靠性进行研究，进一步揭示电流的影响机理。
