电源学报

函数	定义域	函数	定义域
${f}_{1}= \mathop{\sum }\limits_{{i = 1}}^{N}{x}_{i}^{2}$	$-{100}\leq {x}_{i}\leq {100}$	${f}_{4}= \mathop{\max }\limits_{i}\left\{{\left\|{x}_{i}\right\|,1 \leq i \leq N}\right\}$	$-{100}\leq {x}_{i}\leq {100}$
${f}_{2}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\|{x}_{i}\right\|+ \mathop{\prod }\limits_{{i = 1}}^{N}\left\|{x}_{i}\right\|$	$-{10}\leq {x}_{i}\leq {10}$	${f}_{5}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\lbrack {{x}_{i}^{2}- {10}\cos \left({{2\pi }{x}_{i}}\right)+ {10}}\right\rbrack$	$-{5.12}\leq {x}_{i}\leq {5.12}$
${f}_{3}= \mathop{\sum }\limits_{{i = 1}}^{N}{\left(\mathop{\sum }\limits_{{j = 1}}^{i}{x}_{j}\right)}^{2}$	$-{100}\leq {x}_{i}\leq {100}$	${f}_{6}= \frac{1}{4000}\mathop{\sum }\limits_{{i = 1}}^{N}\left({x}_{i}^{2}\right)- \mathop{\prod }\limits_{{i = 1}}^{N}\cos \left(\frac{{x}_{i}}{\sqrt{i}}\right)+ 1$	$-{600}\leq {x}_{i}\leq {600}$

函数	定义域	函数	定义域
${f}_{1}= \mathop{\sum }\limits_{{i = 1}}^{N}{x}_{i}^{2}$	$-{100}\leq {x}_{i}\leq {100}$	${f}_{4}= \mathop{\max }\limits_{i}\left\{{\left\|{x}_{i}\right\|,1 \leq i \leq N}\right\}$	$-{100}\leq {x}_{i}\leq {100}$
${f}_{2}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\|{x}_{i}\right\|+ \mathop{\prod }\limits_{{i = 1}}^{N}\left\|{x}_{i}\right\|$	$-{10}\leq {x}_{i}\leq {10}$	${f}_{5}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\lbrack {{x}_{i}^{2}- {10}\cos \left({{2\pi }{x}_{i}}\right)+ {10}}\right\rbrack$	$-{5.12}\leq {x}_{i}\leq {5.12}$
${f}_{3}= \mathop{\sum }\limits_{{i = 1}}^{N}{\left(\mathop{\sum }\limits_{{j = 1}}^{i}{x}_{j}\right)}^{2}$	$-{100}\leq {x}_{i}\leq {100}$	${f}_{6}= \frac{1}{4000}\mathop{\sum }\limits_{{i = 1}}^{N}\left({x}_{i}^{2}\right)- \mathop{\prod }\limits_{{i = 1}}^{N}\cos \left(\frac{{x}_{i}}{\sqrt{i}}\right)+ 1$	$-{600}\leq {x}_{i}\leq {600}$

变异方式	${f}_{1}$	${f}_{2}$	${f}_{3}$	${f}_{4}$	${f}_{5}$	${f}_{6}$
高斯变异	47.04	48.18	47.46	47.38	83.14	81.80
柯西变异	390.58	387.60	390.00	388.36	688.44	657.08

变异方式	${f}_{1}$	${f}_{2}$	${f}_{3}$	${f}_{4}$	${f}_{5}$	${f}_{6}$
高斯变异	47.04	48.18	47.46	47.38	83.14	81.80
柯西变异	390.58	387.60	390.00	388.36	688.44	657.08

迭代次数	第 10 次	第 50 次	第 80 次	第 100 次
SBO 算法	(0.0017,0.0015)	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$
ISBO 算法	$\left({-{7.902}\times {10}^{-4},- {0.0026}}\right)$	$\left({-{3.796}\times {10}^{-{21}},- {3.654}\times {10}^{-{21}}}\right)$	$\left({-{1.576}\times {10}^{-{32}},{6.971}\times {10}^{-{33}}}\right)$	$\left({-{2.842}\times {10}^{-{39}},{1.687}\times {10}^{-{39}}}\right)$

迭代次数	第 10 次	第 50 次	第 80 次	第 100 次
SBO 算法	(0.0017,0.0015)	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$
ISBO 算法	$\left({-{7.902}\times {10}^{-4},- {0.0026}}\right)$	$\left({-{3.796}\times {10}^{-{21}},- {3.654}\times {10}^{-{21}}}\right)$	$\left({-{1.576}\times {10}^{-{32}},{6.971}\times {10}^{-{33}}}\right)$	$\left({-{2.842}\times {10}^{-{39}},{1.687}\times {10}^{-{39}}}\right)$

算法	参数信息
AWPSO	$n ={20};M ={100};{c}_{1}= {c}_{2}= {1.494};{w}_{\max }= {0.9};{w}_{\min }= {0.4}$
SBO	$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$
ISBO	$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$

算法	参数信息
AWPSO	$n ={20};M ={100};{c}_{1}= {c}_{2}= {1.494};{w}_{\max }= {0.9};{w}_{\min }= {0.4}$
SBO	$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$
ISBO	$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$

测试函数	算法	最优值	最差值	平均值
${f}_{1}$	AWPSO	11036.48	19552.48	15080.16
SBO	3.433935	173.451700	32.102060
ISBO	${1.81}\times {10}^{-{68}}$	${2.49}\times {10}^{-{48}}$	${8.51}\times {10}^{-{50}}$
${f}_{2}$	AWPSO	4.618412	18.979010	12.712130
SBO	0.780453	24.434150	6.795656
ISBO	${2.52}\times {10}^{-{31}}$	${6.18}\times {10}^{-{24}}$	${2.88}\times {10}^{-{25}}$
${f}_{3}$	AWPSO	22236.70	66900.19	39947.71
SBO	1050.100	5643.904	2854.370
ISBO	${3.20}\times {10}^{-{57}}$	${1.09}\times {10}^{-{41}}$	${2.21}\times {10}^{-{43}}$
${f}_{4}$	AWPSO	43.63473	50.29865	47.43894
SBO	9.830292	37.839720	22.835940
ISBO	${1.52}\times {10}^{-{31}}$	${3.09}\times {10}^{-{24}}$	${3.95}\times {10}^{-{25}}$
${f}_{5}$	AWPSO	52.37598	108.39460	81.70296
SBO	18.65435	67.02850	37.55116
ISBO	0	0	0
${f}_{6}$	AWPSO	251.2473	449.5279	358.8515
SBO	0.959170	1.958681	1.192435
ISBO	0	0	0

测试函数	算法	最优值	最差值	平均值
${f}_{1}$	AWPSO	11036.48	19552.48	15080.16
SBO	3.433935	173.451700	32.102060
ISBO	${1.81}\times {10}^{-{68}}$	${2.49}\times {10}^{-{48}}$	${8.51}\times {10}^{-{50}}$
${f}_{2}$	AWPSO	4.618412	18.979010	12.712130
SBO	0.780453	24.434150	6.795656
ISBO	${2.52}\times {10}^{-{31}}$	${6.18}\times {10}^{-{24}}$	${2.88}\times {10}^{-{25}}$
${f}_{3}$	AWPSO	22236.70	66900.19	39947.71
SBO	1050.100	5643.904	2854.370
ISBO	${3.20}\times {10}^{-{57}}$	${1.09}\times {10}^{-{41}}$	${2.21}\times {10}^{-{43}}$
${f}_{4}$	AWPSO	43.63473	50.29865	47.43894
SBO	9.830292	37.839720	22.835940
ISBO	${1.52}\times {10}^{-{31}}$	${3.09}\times {10}^{-{24}}$	${3.95}\times {10}^{-{25}}$
${f}_{5}$	AWPSO	52.37598	108.39460	81.70296
SBO	18.65435	67.02850	37.55116
ISBO	0	0	0
${f}_{6}$	AWPSO	251.2473	449.5279	358.8515
SBO	0.959170	1.958681	1.192435
ISBO	0	0	0

SOC/%	A 型电池	B 型电池
充电	放电	充电	放电
OCV/V	OCV/V	OCV/V	OCV/V
0	3.176	3.176	3.161	3.107
10	3.588	3.575	3.485	3.403
20	3.736	3.721	3.569	3.506
30	3.778	3.769	3.620	3.574
40	3.785	3.777	3.657	3.621
50	3.803	3.796	3.708	3.663
60	3.865	3.857	3.797	3.729
70	3.932	3.927	3.900	3.833
80	4.000	3.995	4.008	3.940
90	4.091	4.087	4.078	4.055
100	4.190	4.189	4.185	4.185

SOC/%	A 型电池	B 型电池
充电	放电	充电	放电
OCV/V	OCV/V	OCV/V	OCV/V
0	3.176	3.176	3.161	3.107
10	3.588	3.575	3.485	3.403
20	3.736	3.721	3.569	3.506
30	3.778	3.769	3.620	3.574
40	3.785	3.777	3.657	3.621
50	3.803	3.796	3.708	3.663
60	3.865	3.857	3.797	3.729
70	3.932	3.927	3.900	3.833
80	4.000	3.995	4.008	3.940
90	4.091	4.087	4.078	4.055
100	4.190	4.189	4.185	4.185

电池	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
A 型电池	AWPSO	${5.230}\times {10}^{-4}$	0.0129	0.3440	0.9903
SBO	${2.710}\times {10}^{-4}$	0.0102	0.2750	0.9947
ISBO	${2.220}\times {10}^{-4}$	0.0094	0.2547	0.9956
B 型电池	AWPSO	${1.666}\times {10}^{-3}$	0.0296	0.7916	0.9868
SBO	${1.404}\times {10}^{-3}$	0.0279	0.7574	0.9893
ISBO	${1.391}\times {10}^{-3}$	0.0267	0.7404	0.9898

电池	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
A 型电池	AWPSO	${5.230}\times {10}^{-4}$	0.0129	0.3440	0.9903
SBO	${2.710}\times {10}^{-4}$	0.0102	0.2750	0.9947
ISBO	${2.220}\times {10}^{-4}$	0.0094	0.2547	0.9956
B 型电池	AWPSO	${1.666}\times {10}^{-3}$	0.0296	0.7916	0.9868
SBO	${1.404}\times {10}^{-3}$	0.0279	0.7574	0.9893
ISBO	${1.391}\times {10}^{-3}$	0.0267	0.7404	0.9898

电池	工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
A 型电池	DST 工况	AWPSO	${2.820}\times {10}^{-3}$	0.0324	0.8464	0.9470
SBO	${1.177}\times {10}^{-3}$	0.0237	0.6175	0.9679
ISBO	${5.130}\times {10}^{-4}$	0.0165	0.4288	0.9859
US06 工况	AWPSO	${2.305}\times {10}^{-3}$	0.0325	0.8667	0.9519
SBO	${1.338}\times {10}^{-3}$	0.0268	0.7170	0.9653
ISBO	${9.930}\times {10}^{-4}$	0.0215	0.5813	0.9797
B 型电池	DST 工况	AWPSO	${5.201}\times {10}^{-3}$	0.0589	1.5821	0.9775
SBO	${2.351}\times {10}^{-3}$	0.0438	1.1762	0.9919
ISBO	${1.356}\times {10}^{-3}$	0.0316	0.8477	0.9924
US06 工况	AWPSO	${4.546}\times {10}^{-3}$	0.0538	1.4489	0.9811
SBO	${1.816}\times {10}^{-3}$	0.0372	1.0016	0.9931
ISBO	${9.550}\times {10}^{-4}$	0.0255	0.6848	0.9936

电池	工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
A 型电池	DST 工况	AWPSO	${2.820}\times {10}^{-3}$	0.0324	0.8464	0.9470
SBO	${1.177}\times {10}^{-3}$	0.0237	0.6175	0.9679
ISBO	${5.130}\times {10}^{-4}$	0.0165	0.4288	0.9859
US06 工况	AWPSO	${2.305}\times {10}^{-3}$	0.0325	0.8667	0.9519
SBO	${1.338}\times {10}^{-3}$	0.0268	0.7170	0.9653
ISBO	${9.930}\times {10}^{-4}$	0.0215	0.5813	0.9797
B 型电池	DST 工况	AWPSO	${5.201}\times {10}^{-3}$	0.0589	1.5821	0.9775
SBO	${2.351}\times {10}^{-3}$	0.0438	1.1762	0.9919
ISBO	${1.356}\times {10}^{-3}$	0.0316	0.8477	0.9924
US06 工况	AWPSO	${4.546}\times {10}^{-3}$	0.0538	1.4489	0.9811
SBO	${1.816}\times {10}^{-3}$	0.0372	1.0016	0.9931
ISBO	${9.550}\times {10}^{-4}$	0.0255	0.6848	0.9936

参数辨识工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
DST 工况	AWPSO	${2.161}\times {10}^{-3}$	0.0240	0.6322	0.9676
SBO	${2.200}\times {10}^{-4}$	0.0101	0.2640	0.9932
ISBO	${1.110}\times {10}^{-4}$	0.0082	0.2157	0.9972
US06 工况	AWPSO	${1.236}\times {10}^{-3}$	0.0260	0.6917	0.9755
SBO	${1.071}\times {10}^{-3}$	0.0237	0.6323	0.9756
ISBO	${7.590}\times {10}^{-4}$	0.0181	0.4895	0.9870

参数辨识工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
DST 工况	AWPSO	${2.161}\times {10}^{-3}$	0.0240	0.6322	0.9676
SBO	${2.200}\times {10}^{-4}$	0.0101	0.2640	0.9932
ISBO	${1.110}\times {10}^{-4}$	0.0082	0.2157	0.9972
US06 工况	AWPSO	${1.236}\times {10}^{-3}$	0.0260	0.6917	0.9755
SBO	${1.071}\times {10}^{-3}$	0.0237	0.6323	0.9756
ISBO	${7.590}\times {10}^{-4}$	0.0181	0.4895	0.9870

参数辨识工况	模型验证工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
DST 工况	OCV 实验	AWPSO	${5.600}\times {10}^{-4}$	0.0138	0.3681	0.9897
SBO	${3.080}\times {10}^{-4}$	0.0116	0.3112	0.9939
ISBO	${2.890}\times {10}^{-4}$	0.0113	0.3029	0.9943
US06 工况	AWPSO	${2.816}\times {10}^{-3}$	0.0361	0.9698	0.9665
SBO	${1.418}\times {10}^{-3}$	0.0275	0.7455	0.9858
ISBO	${1.294}\times {10}^{-3}$	0.0260	0.7064	0.9893
US06 工况	OCV 实验	AWPSO	${4.430}\times {10}^{-4}$	0.0125	0.3321	0.9915
SBO	${3.750}\times {10}^{-4}$	0.0119	0.3167	0.9928
ISBO	${2.330}\times {10}^{-4}$	0.0096	0.2570	0.9954
DST 工况	AWPSO	${1.320}\times {10}^{-3}$	0.0277	0.7220	0.9751
SBO	${1.175}\times {10}^{-3}$	0.0265	0.6911	0.9782
ISBO	${3.500}\times {10}^{-4}$	0.0158	0.4089	0.9948

参数辨识工况	模型验证工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
DST 工况	OCV 实验	AWPSO	${5.600}\times {10}^{-4}$	0.0138	0.3681	0.9897
SBO	${3.080}\times {10}^{-4}$	0.0116	0.3112	0.9939
ISBO	${2.890}\times {10}^{-4}$	0.0113	0.3029	0.9943
US06 工况	AWPSO	${2.816}\times {10}^{-3}$	0.0361	0.9698	0.9665
SBO	${1.418}\times {10}^{-3}$	0.0275	0.7455	0.9858
ISBO	${1.294}\times {10}^{-3}$	0.0260	0.7064	0.9893
US06 工况	OCV 实验	AWPSO	${4.430}\times {10}^{-4}$	0.0125	0.3321	0.9915
SBO	${3.750}\times {10}^{-4}$	0.0119	0.3167	0.9928
ISBO	${2.330}\times {10}^{-4}$	0.0096	0.2570	0.9954
DST 工况	AWPSO	${1.320}\times {10}^{-3}$	0.0277	0.7220	0.9751
SBO	${1.175}\times {10}^{-3}$	0.0265	0.6911	0.9782
ISBO	${3.500}\times {10}^{-4}$	0.0158	0.4089	0.9948

一种基于ISBO算法的锂离子电池等效电路模型辨识方法研究

PDF下载

黄凯 ¹^,² , 田海建 ¹^,² , 丁恒 ¹^,²

电源学报 | 电池与储能 2024,22(1): 83-93

收起

电源学报 | 电池与储能 2024, 22(1): 83-93

一种基于ISBO算法的锂离子电池等效电路模型辨识方法研究

全屏

黄凯¹^,², 田海建¹^,², 丁恒¹^,²

作者信息

¹ 省部共建电工装备可靠性与智能化国家重点实验室天津 300130

² 河北省电磁场与电器可靠性重点实验室天津 300130

黄凯(1980-),男,中国电源学会会员,通信作者,博士,副教授。研究方向:电器可靠性理论及检测技术,储能、动力电池组健康状态预测与可靠性评估等。E-mail: huangkai@hebut.edu.cn。

田海建(1995-),男,硕士研究生。研究方向:电器可靠性理论及检测技术,储能电池组建模、寿命预测等。E-mail:1843718316@qq.com。

丁恒(1997-),男,硕士研究生。研究方向:电器可靠性理论及检测技术,储能电池组建模、寿命预测等。E-mail:1377752790@qq.com。

Research on Identification Method for Equivalent Circuit Model of Lithium-ion Battery Based on ISBO Algorithm

Kai HUANG¹^,², Haijian TIAN¹^,², Heng DING¹^,²

Affiliations

¹ State Key Lab of Reliability and Intelligence of Electrical Equipment Tianjin 300130 China

² Key Laboratory of Electromagnetic Field and Electrical Apparatus Reliability of Hebei Province Tianjin 300130 China

出版时间: 2024-01-30 doi: 10.13234/j.issn.2095-2805.2024.1.83

文章导航

摘要

收起

锂离子电池等效电路模型的参数辨识方法对模型精度有较大的影响。针对缎蓝园丁鸟优化SBO (satin bowerbird optimization)算法收敛精度低和收敛速度慢的问题,提出一种改进的缎蓝园丁鸟优化 ISBO (improved satin bowerbird optimization)算法。采用惯性权重、柯西变异、高斯变异和贪婪选择策略来提高 ISBO 算法的收敛精度,并利用标准测试函数对其收敛性能进行验证。结合电池充放电数据,将提出的ISBO算法用于锂离子电池等效电路模型的参数辨识。实验结果表明,与SBO和自适应权重粒子群优化算法相比,ISBO算法参数辨识精度较高且辨识精度不受电池工况的影响。

关键词

锂离子电池 / 等效电路模型 / 模型参数辨识 / 改进的缎蓝园丁鸟优化算法

Abstract

收起

The parameter identification method for the equivalent circuit model of lithium-ion battery has a great impact on the model accuracy. To solve the problems of low convergence accuracy and slow convergence speed in a satin bowerbird optimization(SBO) algorithm, an improved satin bowerbird optimization (ISBO) algorithm is proposed. The inertial weights, Cauchy mutation, Gaussian mutation and greedy selection strategies are used to improve the convergence accuracy of the ISBO algorithm, and its convergence performance is verified by standard test functions. Based on the battery charging and discharging data, the proposed ISBO algorithm is applied to the parameter identification of the equivalent circuit model of lithium-ion battery. Experimental results show that compared with the SBO and adaptive weight particle swarm optimization algorithms, the ISBO algorithm has a higher accuracy when it is used in identifying the model parameters and the identification accuracy is not affected by the working conditions of battery.

Key words

Lithium-ion battery / equivalent circuit model / model parameter identification / improved satin bowerbird opti- mization (ISBO) algorithm

引用本文

黄凯, 田海建, 丁恒. 一种基于ISBO算法的锂离子电池等效电路模型辨识方法研究. 电源学报, 2024 , 22 (1) : 83 -93 . DOI: 10.13234/j.issn.2095-2805.2024.1.83

Kai HUANG, Haijian TIAN, Heng DING. Research on Identification Method for Equivalent Circuit Model of Lithium-ion Battery Based on ISBO Algorithm[J]. Journal of Power Supply, 2024 , 22 (1) : 83 -93 . DOI: 10.13234/j.issn.2095-2805.2024.1.83

正文

收起

锂离子电池以其能量密度高、污染小及寿命长等优点被广泛应用于电动汽车、航空和航天等领域中^[1-2]。建立精确的锂离子电池模型有利于更好地分析电池的荷电状态 SOC(state-of-charge) 和健康状态$\mathrm{{SOH}}$ (state-of-health)。常见的锂离子电池模型有电化学模型和等效电路模型^[3]。电化学模型能够从机理层面描述电池的内部微观反应, 但存在模型结构复杂、求解计算困难等缺点。等效电路模型利用电阻和电容等电学器件的组合来模拟电池的外特性, 其结构简单直观且容易实现。因此目前等效电路模型在电池管理系统中应用广泛^[4-7]。

模型参数辨识是建立等效电路模型过程中必不可少的步骤。参数辨识方法主要包括在线辨识和离线辨识。在线辨识方法利用电池实时测量的电压和电流等数据进行参数辨识, 可以实现模型参数的在线更新, 辨识精度较高, 但对处理器的运行速度有较高的要求。离线参数辨识方法主要有最小二乘法和智能优化算法。与最小二乘法相比,智能优化算法对电池模型参数辨识精度较高,可靠性较强^[8], 目前已广泛应用于光伏电池和锂离子电池模型参数辨识过程。文献[9]采用一种基于混合教学的人工蜂群算法用于光伏电池模型参数辨识；文献[10]采用一种具有交叉率排序机制和动态种群减少策略的增强型自适应差分进化算法对光伏电池模型进行参数辨识;文献[11]采用一种基于自适应随机扰动的粒子群算法对锂离子电池模型进行参数辨识。缎蓝园丁鸟优化 SBO (satin bowerbird optimization) 算法是由 Moosavi 等在 2017 年提出的一种智能优化算法^[12]。该算法融合了动态步长和变异操作,在步长变化的前提下更新种群的位置, 同时在寻优后期个体的位置以一定的概率进行变异, 有利于提高种群的多样性^[13],但 SBO 算法仍存在收敛精度低和收敛速度慢的缺点^[14]。针对此问题,本文提出改进的缎蓝园丁鸟优化 ISBO (improved satin bowerbird optimization) 算法。在 ISBO 算法中, 通过引入惯性权重, 增强算法的全局和局部搜索性能, 同时采用柯西变异、高斯变异和贪婪选择策略来增加种群的多样性, 提高算法的收敛效果。结合电池充放电数据, 将 ISBO 算法用于锂离子电池等效电路模型的参数辨识。

本文首先介绍 SBO 算法原理,其次介绍 ISBO 算法原理并对其性能进行验证, 然后给出等效电路模型原理及实验安排, 接着采用 ISBO 算法对电池模型进行参数辨识, 再次分析实验结果并进行验证, 最后对本文进行总结。

1 SBO 算法原理

收起

雄性缎蓝园丁鸟通过构建巢穴吸引雌性园丁鸟。在构建巢穴的过程中, 雄性缎蓝园丁鸟的巢穴可能会出现被其他雄鸟破环的现象。根据缎蓝园丁鸟的生活原理, SBO 算法主要包括以下 6 个步骤。

(1)随机生成$n$ 个园丁鸟的巢穴位置。

(2)计算每个园丁鸟个体的适应度${F}_{i}$ 其在轮盘赌选择过程中被确定的概率${P}_{i}$,表示为

(1)

${F}_{i}= \left\{\begin{array}{ll}\frac{1}{f\left({x}_{i}\right)} & f\left({x}_{i}\right)\geq 0 \\ 1 +\left|{f\left({x}_{i}\right)}\right|& f\left({x}_{i}\right)< 0 \end{array}\right.$

(2)

${P}_{i}= \frac{{F}_{i}}{\mathop{\sum }\limits_{{i = 1}}^{n}{F}_{i}}$

式中,$f\left({x}_{i}\right)$ 为园丁鸟巢穴位置的目标函数。

(3)雄鸟通过与轮盘赌选择方法确定的个体和种群中最优个体之间的信息交流来更新巢穴的位置, 其位置更新公式为

(3)

${x}_{id}^{t + 1}= {x}_{id}^{t}+ {\lambda }_{d}\left({\frac{{x}_{jd}^{t + 1}+ {x}_{\text{best }, d}^{t}}{2}- {x}_{id}^{t}}\right)$

式中:$i$ 为当前个体;$j$ 为通过轮盘赌选择方法确定的个体;${x}_{id}^{i}$ 为第$t$ 次迭代时第$i$ 个个体的第$d$ 维变量；${x}_{\mathrm{{best}}, d}^{t}$ 为第$t$ 次迭代时最优个体的第$d$ 维变量；${x}_{jd}^{t + 1}$ 为第$t + 1$ 次迭代时第$j$ 个个体的第$d$ 维变量;${\lambda }_{d}$ 为步长因子,计算公式为

(4)

${\lambda }_{d}= \frac{\alpha }{1 +{P}_{j}}$

式中:$\alpha$ 为步长上限;${P}_{j}$ 为通过轮盘赌选择方法确定的第$j$ 个个体的概率。

(4)强壮的雄鸟可能会破坏其他雄鸟的巢穴,巢穴的位置以一定的概率进行变异。位置变异公式为

(5)

${x}_{id}^{t + 1}\sim N\left({{x}_{id}^{t},{\sigma }^{2}}\right)$

(6)

$ N\left({{x}_{id}^{t},{\sigma }^{2}}\right)= {x}_{id}^{t}+ {\beta N}\left({0,1}\right)$

式中:$\beta$ 为标准差;$N\left({0,1}\right)$ 为标准高斯分布产生的随机数。

(5)组合所有种群个体,并按目标函数值从小到大进行排序, 保留函数值较小的个体, 数量保持到原来种群的个数。

(6)判断是否满足终止条件。若满足, 则输出最优位置及其对应的目标函数值；否则,执行步骤 (2)。

2 ISBO 算法的提出及性能验证

收起

传统 SBO 算法存在收敛精度低的缺点, 将其直接应用于锂离子电池参数辨识过程中, 会导致模型出现精度不高的问题, 因此提出 ISBO 算法来提高电池模型的精度。

2.1 SBO 算法改进策略分析

2.1.1 引入惯性权重

由式 (4) 可知, 传统 SBO 算法主要是根据轮盘赌选择方法确定的个体的概率${P}_{j}$ 进而来计算步长因子${\lambda }_{d}$,该方法使得在每次迭代过程中园丁鸟的搜索步长没有明显规律, 不利于提高算法的寻优效果。为了提高算法的全局和局部搜索能力, 本文在 SBO 算法的位置更新公式 (3) 中引入了惯性权重$r$。改进后的位置更新公式为

(7)

$\left\{\begin{array}{l}{x}_{id}^{t + 1}= {x}_{id}^{t}+ r{\lambda }_{d}\left({\frac{{x}_{id}^{t + 1}+ {x}_{\text{best }, d}^{t}}{2}- {x}_{id}^{t}}\right)\\ r ={r}_{1}- {r}_{2}\exp \left({t/M}\right)\end{array}\right.$

式中:$t$ 为当前迭代次数;$M$ 为最大迭代次数。经试验测试当${r}_{1}$ 和${r}_{2}$ 分别设置为 0.9 和 0.1 时,测试效果最佳。

由式 (7) 可知, 随着迭代次数不断增加, 惯性权重$r$ 逐渐减小。在迭代初期,较大的惯性权重$r$ 使得种群在较大的区域内进行搜索, 有利于提高算法的全局搜索性能; 在迭代后期,较小的惯性权重$r$ 使得种群在较小的区域内进行搜索, 有利于提高算法的局部搜索性能。

2.1.2 融合柯西变异、高斯变异和贪婪选择策略

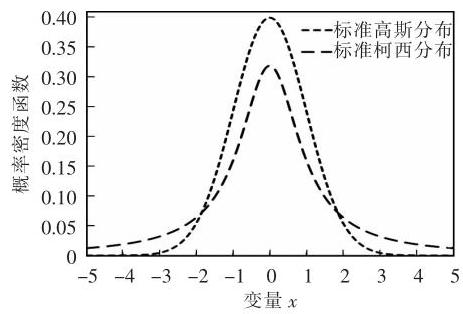

对个体进行变异操作有利于扩大个体搜索范围,提升算法的收敛精度。本文引入柯西变异和高斯变异来增加种群的多样性。柯西变异和高斯变异来源于柯西分布和高斯分布。标准柯西分布和高斯分布的概率密度函数表达式分别为

(8)

$ h\left( x\right)= \frac{1}{\pi \left({{x}^{2}+ 1}\right)}\;x \in \left({-\infty,+ \infty }\right)$

(9)

$ g\left( x\right)= \frac{1}{\sqrt{2\pi }}\exp \left({-\frac{1}{2}{x}^{2}}\right)\;x \in \left({-\infty,+ \infty }\right)$

其函数图像如图1 所示。由图1 可知,标准柯西分布的概率密度函数在原点处分布较紧凑, 而在两端分布较长, 在原点处的峰值也比高斯分布小, 所以柯西变异比高斯变异的扰动能力强。对个体进行柯西变异, 使其能够在较大的范围内进行搜索, 有利于提高种群的多样性, 增强算法的寻优效果。因此, 在每次更新的种群中, 对目标函数值较差的后 50%的个体进行柯西变异。经柯西变异后个体的位置表达式为

(10)

${x}^{* }= {x}_{i}^{t}\left\lbrack {1 +\text{ cauchy }\left({0,1}\right)}\right\rbrack $

式中:${x}^{* }$ 为经柯西变异后个体的位置; cauchy(0,1) 为标准柯西分布产生的随机数。

高斯变异具有良好的局部搜索能力, 可以提升算法的寻优能力^[15]。将种群中最优个体进行高斯变异, 变异后个体的位置表达式为

(11)

${x}_{\mathrm{N}}= {x}_{\text{best }}^{t}\left\lbrack {1 + N\left({0,1}\right)}\right\rbrack $

式中,${x}_{\mathrm{N}}$ 为经高斯变异后个体的位置。

为了提升算法的收敛精度, 结合贪婪选择策略确定经柯西变异和高斯变异后个体的最终位置。贪婪选择策略是指变异后个体位置的目标函数值若优于原来位置的目标函数值, 则将变异后个体的位置作为此次迭代过程中个体的最终位置, 反之个体的位置将保持不变。贪婪选择策略的表达式为

(12)

${x}_{\text{new }}= \left\{\begin{array}{ll}{x}_{\mathrm{r}}& f\left({x}_{\mathrm{r}}\right)< f\left({x}_{\mathrm{v}}\right)\\{x}_{\mathrm{v}}& f\left({x}_{\mathrm{v}}\right)< f\left({x}_{\mathrm{r}}\right)\end{array}\right.$

式中:${x}_{\mathrm{r}}$ 和${x}_{\mathrm{v}}$ 分别为变异前和变异后个体的位置;${x}_{\text{new }}$ 为采用贪婪选择策略后个体的最终位置。

2.2 ISBO 算法性能验证

2.2.1 柯西变异、高斯变异和贪婪选择策略对算法改进的有效性验证

为了定量分析柯西变异、高斯变异和贪婪选择策略对算法改进的有效性, 利用 6 个标准测试函数对 ISBO 算法连续进行 50 次实验测试。 6 个标准测试函数的具体信息见表1。其中,${f}_{1}\sim {f}_{4}$ 为单模态函数,${f}_{5}$ 、${f}_{6}$ 为多模态函数。每次实验过程中,算法的种群规模为 20, 迭代次数为 100, 标准测试函数的维数$N$ 为 20。表2 统计了 50 次实验过程中经采取贪婪选择策略确定变异后个体最终位置的平均更新次数。

由表2 可以看出,对于标准测试函数${f}_{1}\sim {f}_{4}$,经采用高斯变异和贪婪选择策略后个体的最终位置的平均更新次数在 47 次左右, 经采用柯西变异和贪婪选择策略后个体的最终位置的平均更新次数在 389 次左右。说明在 100 次迭代过程中,个体利用式(11)进行高斯变异产生 100 个新位置,其中大约有 47 个位置的目标函数值优于原来位置的目标函数值。同理,个体利用式 (10) 进行柯西变异产生 1000 个新位置, 其中大约有 389 个位置的目标函数值优于原来位置的目标函数值。由此说明, 对个体进行柯西变异和高斯变异能够有效扰动个体原来的位置, 变异后个体的位置能够优于原来位置。对于标准测试函数${f}_{5}$ 和${f}_{6}$,位置更新次数较多, 说明经高斯变异和柯西变异后个体的位置大多数情况下优于原来位置。该实验结果同时验证了下文表5 中 ISBO 算法对于标准测试函数${f}_{5}$ 和${f}_{6}$ 的收敛效果最为明显。标准测试函数${f}_{5}$ 和${f}_{6}$ 的收敛结果能够达到理论最优值 0。综上分析, 采用柯西变异、高斯变异和贪婪选择策略能够增加种群的多样性, 提高算法的收敛精度。

2.2.2 ISBO 算法性能测试

为验证 ISBO 算法性能,以 2 维函数$f\left({x, y}\right)=$ ${x}^{2}+ {y}^{2}= 0$ 为例,分析$\mathrm{{SBO}}$ 和$\mathrm{{ISBO}}$ 算法在 100 次迭代过程中的最优位置。算法的种群规模为 20。目标函数$f\left({x, y}\right)$ 的理论最优点为(0,0)。SBO 和 ISBO 算法在迭代过程中的最优位置见表3。

由表3 可知, SBO 算法在第 50 次、第 80 次和第 100 次迭代过程中的最优位置并未发生变化。说明虽然迭代次数在不断增加, 个体的位置发生变化, 但种群中最优位置并未更新。ISBO 算法在迭代过程中的最优位置在发生变化且不断靠近理论最优位置(0,0),在第 100 次迭代时,最优位置与理论最优位置(0,0)之间的距离远远小于 SBO 算法。由此说明本文提出的 ISBO 算法收敛精度明显高于 SBO 算法。

为了验证 ISBO 算法在高维空间中仍然具有较好的性能, 采用表1 中的 6 个标准测试函数分别对自适应权重粒子群优化 AWPSO(adaptive weight particle swarm optimization)算法^[16] 、SBO 和 ISBO 算法进行测试实验。每次实验中,标准测试函数的维数$N$ 为 20。 3 种算法的参数设置信息如表4 所示。

在 AWPSO 算法中,惯性权重$w$ 随着适应度函数值进行自适应变化, 公式为

(13)

$ w =\left\{\begin{array}{ll}{w}_{\min }- \frac{\left({{w}_{\max }- {w}_{\min }}\right)\left({f -{f}_{\min }}\right)}{{f}_{\text{avg }}- {f}_{\min }}& f \leq {f}_{\text{avg }}\\{w}_{\max }& f >{f}_{\text{avg }}\end{array}\right.$

式中:$f$ 和$w$ 分别为粒子当前的适应度和惯性权重；${f}_{\text{min }}$ 和${f}_{\text{avg }}$ 分别为当前所有粒子适应度的最小值和平均值;${w}_{\max }$ 和${w}_{\min }$ 分别为惯性权重的最大值和最小值。

由于每次实验结果不稳定, 具有随机性, 每种算法连续进行了 50 次实验, 实验结果如表5 所示。由表5 可以看出,对于标准测试函数${f}_{1}\sim {f}_{6}$, ISBO 的收敛精度明显优于 SBO 和 AWPSO 算法。其中对于标准测试函数${f}_{5}$ 和${f}_{6}$, ISBO 算法的收敛效果最为明显,其收敛结果达到了理论最优值 0。

综上分析, 无论是单模态函数还是多模态函数, ISBO 算法的收敛精度明显优于 SBO 和 AWP-SO 算法。因此本文可以将 ISBO 算法应用到锂离子电池模型参数辨识过程中, 从而建立高精度的等效电路模型。

3 Thevenin 模型原理及实验设计

收起

3.1 Thevenin 模型原理

由于 Thevenin 模型具有结构简单, 含有较少参数和能够描述电池动态特性的优点^[17-18],故本文选择对 Thevenin 模型进行分析。Thevenin 模型中所需辨识的参数有欧姆内阻${R}_{0}$ 、极化电阻${R}_{\mathrm{p}}$ 和极化电容${C}_{\mathrm{p}}$。Thevenin 模型端电压的离散化表达式为

(14)

${U}_{\mathrm{t}, k}= {U}_{\mathrm{{ocv}}, k}- {U}_{\mathrm{p}, k}- {R}_{0, k}{i}_{\mathrm{L}, k}$

(15)

${U}_{\mathrm{p}, k + 1}= {U}_{\mathrm{p}, k}\exp \left({-\frac{\Delta t}{{R}_{\mathrm{p}, k}{C}_{\mathrm{p}, k}}}\right)+ \\{R}_{\mathrm{p}, k}\left\lbrack {1 -\exp \left({-\frac{\Delta t}{{R}_{\mathrm{p}, k}{C}_{\mathrm{p}, k}}}\right)}\right\rbrack {i}_{\mathrm{L}, k}$

式中:${\Delta t}$ 为系统采样时间间隔;${i}_{\mathrm{L}, k}\text{、}{U}_{\mathrm{t}, k}\text{、}{U}_{\mathrm{{ocv}}, k}$ 和${U}_{\mathrm{p}, k}$ 分别为$k$ 时刻电池的电流、端电压、开路电压和极化电压;${R}_{0, k}\text{、}{R}_{\mathrm{p}, k}$ 和${C}_{\mathrm{p}, k}$ 分别为$k$ 时刻电池的欧姆内阻、极化电阻和极化电容。

3.2 实验平台及对象

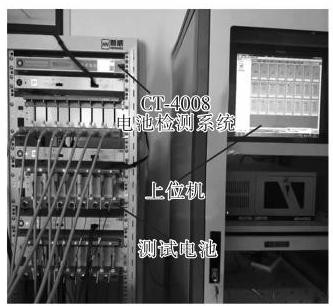

实验设备为新威尔 CT-4008 电池检测系统,通过连接上位机可以设置电池的运行工况。电池实验平台如图2 所示。实验采用 2 种不同类型圆柱形锂离子电池, 其型号分别为 LR1865SZ(下文简称 A 型) 和 LR1865LA(下文简称 B 型)。A 型和 B 型电池额定容量分别为${2400}\text{、}{2000}\mathrm{\;{mA}}\cdot \mathrm{h}$。对测试电池在室温条件下进行了开路电压 OCV(open circuit voltage)实验、动态应力测试 DST(dynamic stress test)工况和 US06 工况实验。3 种实验的采样时间间隔均为$1\mathrm{s}$。

3.3 实验设计

实验 1: OCV 实验。A 型电池 100% SOC(满电状态), 以恒流 0.5C 放电, 放出额定容量 10%后静置$1\mathrm{\;h}$,循环执行该放电和静置过程,直到电池电压到达放电截止电压,此时认为电池为 0% SOC。0% SOC 电池静置 1 h 后, 以 0.5C 恒流充电, 充入额定容量${10}\%$ 后静置$1\mathrm{\;h}$,循环执行该充电和静置过程直到电池达到额定容量的 90%, 电池进入恒流恒压充电阶段,恒压为${4.2}\mathrm{\;V}$。恒压充电结束认为电池 SOC 为 100%。B 型电池 OCV 实验不同之处在于:A 型电池以 0.5C-额定容量${10}\%$ -静置$1\mathrm{\;h}$ 为一个处理单元,$\mathrm{B}$ 型电池以${0.5}\mathrm{C}$ -额定容量$5\%$ -静置$1\mathrm{\;h}$ 为一个处理单;$\mathrm{A}$ 型电池和$\mathrm{B}$ 型电池放电截止电压分别为${3.0}\text{、}{2.5}\mathrm{\;V}$。

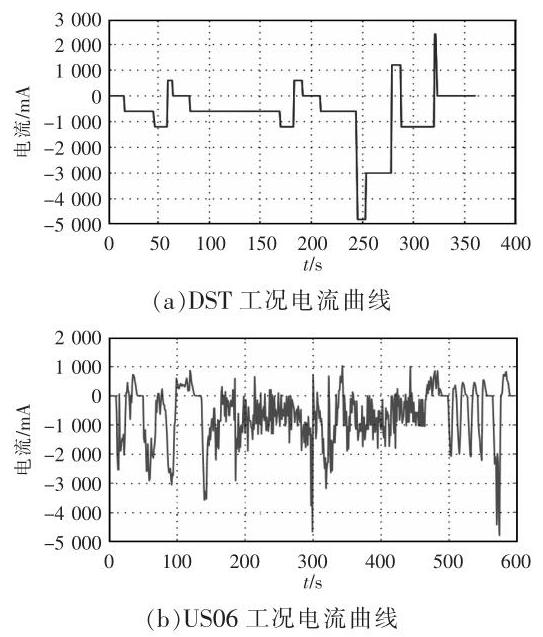

实验 2:不同工况实验。电池在实际使用过程中并非完全进行恒流充电和放电, 故选择电流、电压的变化较为剧烈的 DST 工况和 US06 工况来模拟电池实际使用时的情况。一个完整的 DST 工况和 US06 工况的时间分别为${360}\text{、}{596}\mathrm{\;s}$。DST 工况和 US06 工况电流曲线如图3 所示。

A 型电池和 B 型电池在 OCV 实验过程中不同 SOC 下的 OCV 如表6 所示。由表6 可知, A 型电池和 B 型电池充电过程中, OCV 随 SOC 增加而增加; 电池放电过程中, OCV 随 SOC 减小而减小；同一 SOC 下充电 OCV 均略高于放电 OCV。

4 基于 ISBO 算法的模型参数辨识

收起

4.1 OCV-SOC 曲线拟合

由于锂离子电池迟滞效应的影响, 相同 SOC 下充电时电池的$\mathrm{{OCV}}$ 略高于放电时的OCV^[19]。为了减小迟滞效应的影响, 本文将每个 SOC 对应的充放电开路电压的平均值作为此状态下的开路电压。通过 Matlab 软件中的 cftool 工具箱对 OCV-SOC 曲线进行不同阶数多项式的拟合, 结果表明: A 型电池 5 阶多项式拟合效果最好,拟合系数${R}^{2}= {0.9996}。\mathrm{\;B}$ 型电池 8 阶多项式拟合效果最好,拟合系数${R}^{2}= {0.9999}$。具体拟合公式分别为

(16)

${\mathrm{{OCV}}}_{\mathrm{A}}= {10.713}{\mathrm{{SOC}}}^{5}- {34.132}{\mathrm{{SOC}}}^{4}+ {41.338}{\mathrm{{SOC}}}^{3}- \\{22.853}{\mathrm{{SOC}}}^{2}+ {5.947}\mathrm{{SOC}}+ {3.176}\\{\mathrm{{OCV}}}_{\mathrm{B}}= -{42.691}{\mathrm{{SOC}}}^{8}+ {260.862}{\mathrm{{SOC}}}^{7}- \\\text{595.284}{\mathrm{{SOC}}}^{6}+ {685.223}{\mathrm{{SOC}}}^{5}- \\\text{443.}{165}{\mathrm{{SOC}}}^{4}+ {169.672}{\mathrm{{SOC}}}^{3}- {39.076}{\mathrm{{SOC}}}^{2}+ \\\text{5.675SOC+3.134}$

4.2 目标函数

以在整个采样时间内设备采集得到的端电压与电池模型仿真得到的端电压之间的累积误差作为目标函数, 其计算公式为

(18)

$ f =\mathop{\sum }\limits_{{i = 1}}^{N}\left|{{U}_{k}- {U}_{\mathrm{t}, k}}\right|$

式中:$N$ 为采样时间总数;${U}_{k}$ 为$k$ 时刻设备测量得到的电压;${U}_{\mathrm{t}, k}$ 为$k$ 时刻电池模型仿真得到的端电压。

4.3 基于 ISBO 算法的模型参数辨识

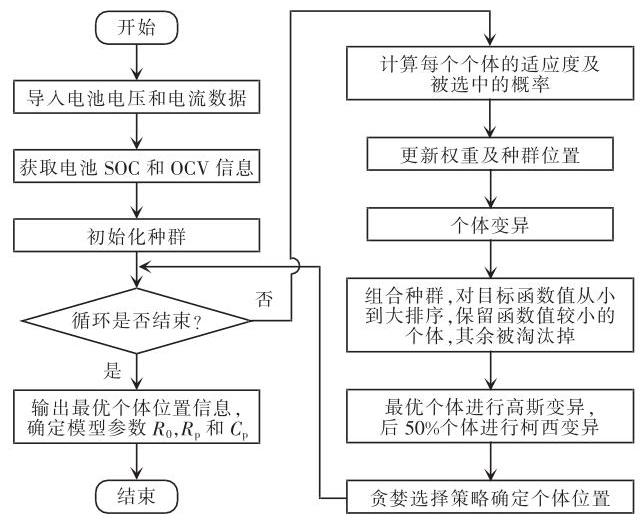

采用 ISBO 算法对 Thevenin 模型进行参数辨识的流程如图4 所示。

5 实验结果及分析

收起

5.1 不同算法参数辨识结果和分析

采用 AWPSO、SBO 和 ISBO 方法辨识 Thevenin 模型中的参数。以均方误差 MSE(mean square error)、平均绝对误差 MAE (mean absolute error)、平均绝对误差百分比 MAPE(mean absolute percentage error) 和决定系数${R}^{2}$ (coefficient of determination) 作为各方法参数辨识结果的评价指标,其中${R}^{2}$ 越接近 1, 模型参数辨识效果越好, 其余的指标越小, 模型参数辨识效果越好。MSE、MAE、MAPE 和${R}^{2}$ 的计算公式分别为

(19)

$\operatorname{MSE}= \frac{1}{N}\mathop{\sum }\limits_{{k = 1}}^{N}{\left({U}_{k}- {U}_{t, k}\right)}^{2}$

(20)

$\mathrm{{MAE}}= \frac{1}{N}\mathop{\sum }\limits_{{k = 1}}^{N}\left|{{U}_{k}- {U}_{t, k}}\right|$

(21)

$\operatorname{MAPE}= \frac{1}{N}\mathop{\sum }\limits_{{k = 1}}^{N}\left|\frac{{U}_{k}- {U}_{t, k}}{{U}_{k}}\right|$

(22)

${R}^{2}= \frac{{\left\lbrack \mathop{\sum }\limits_{{k = 1}}^{N}\left({U}_{k}- \overline{{U}_{k}}\right)\left({U}_{t, k}- \overline{{U}_{t, k}}\right)\right\rbrack }^{2}}{\mathop{\sum }\limits_{{k = 1}}^{N}{\left({U}_{k}- \overline{{U}_{k}}\right)}^{2}\mathop{\sum }\limits_{{t = 1}}^{N}{\left({U}_{t, k}- \overline{{U}_{t, k}}\right)}^{2}}$

以上文所述 OCV 实验为参数辨识工况, 连续进行 50 次测试实验, 模型仿真电压各误差指标如表7 所示。

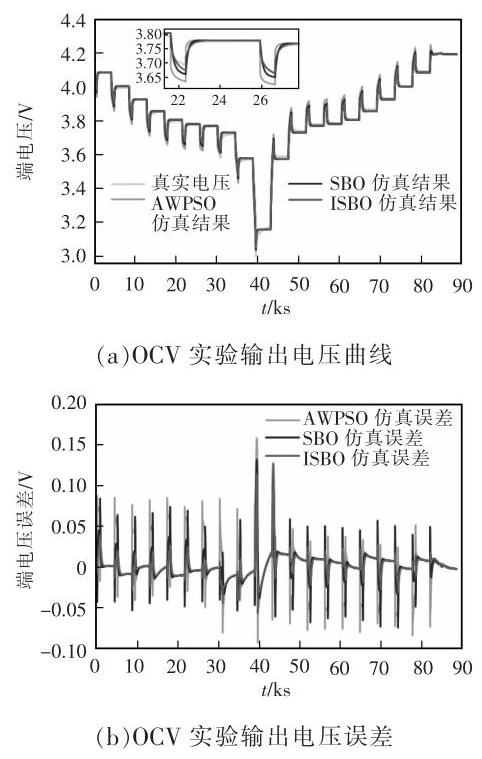

A 型电池某次实验中, 3 种算法在 OCV 实验下建立的模型仿真得到的电池端电压及端电压误差情况如图5 所示。

由表7 和图5 可知, 2 种电池在 OCV 实验下通过 ISBO 算法建立的模型仿真端电压误差的各项指标均明显优于 SBO 算法和 AWPSO 算法。因此, 采用 ISBO 算法建立的 Thevenin 模型优于 SBO 算法和 AWPSO 算法。

5.2 ISBO 算法对 Thevenin 模型参数辨识的通用性验证

利用第 5.1 节参数辨识结果作为模型参数, 使用DST 工况和 US06 工况数据验证 ISBO 算法对 OCV 工况辨识得到的参数具有通用性和适用性。表8 为上述 50 次连续实验对应的参数辨识结果在 2 种工况下的模型输出电压平均误差统计。

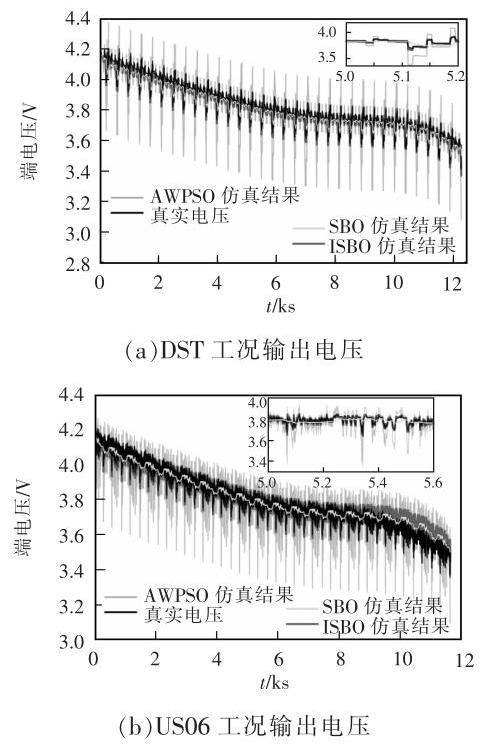

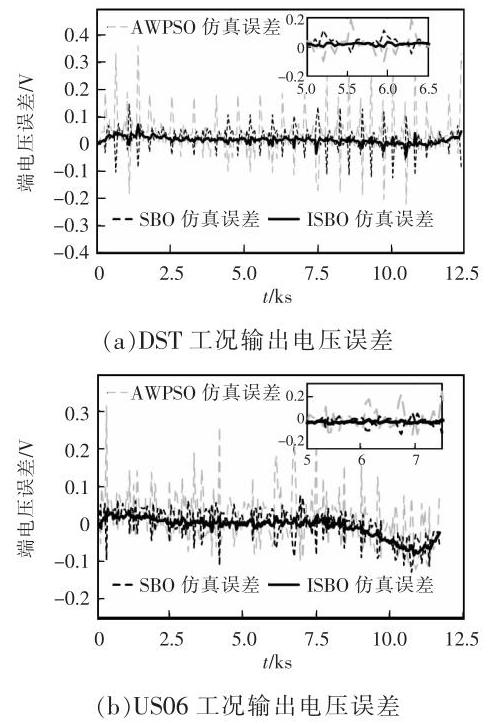

图6 和图7 展示了 A 型电池在某次验证实验中在 DST 和 US06 工况下 3 种算法建立的模型电压及误差。需要说明的是, 为便于显示 3 种算法的对比结果,图7 中 DST 和 US06 工况输出电压误差曲线中的数据点的采样时间间隔为${50}\mathrm{\;s}$。

由图6、图7 和表8 可知: 2 种电池在 DST 和 US06 工况下, 通过 ISBO 算法建立的 Thevenin 模型各项误差指标均优于 SBO 和 AWPSO 算法。3 种算法对 Thevenin 模型参数辨识均具有通用性, 其中采用 ISBO 算法建立的 Thevenin 模型精度较高且模型精度不受电池工况的影响。实验结果也说明在OCV 实验下建立的 Thevenin 模型, 能够仿真电池在 DST 和 US06 工况下的静态特性和极化现象。

5.3 不同工况下的模型参数辨识结果及验证分析

为验证 ISBO 算法进行参数辨识不依赖于特定工况, 以 A 型电池为例, 将 DST 工况和 US06 工况作为参数辨识工况, 其他工况作为验证工况。每种实验均连续进行 50 次。

(1)以 DST 工况作为参数辨识工况, 参数辨识结果用于 OCV 工况和 US06 工况。

(2)以 US06 工况作为参数辨识工况,参数辨识结果用于 OCV 工况和 DST 工况。

参数辨识时各误差结果及对应的参数验证各误差结果见表9 和表10。

由表9 可知: 在以 DST 和 US06 工况作为参数辨识工况下, 通过 ISBO 算法建立的 Thevenin 模型各项误差指标均优于 SBO 和 AWPSO 算法。3 种算法对 Thevenin 模型参数辨识均具有通用性, 其中采用 ISBO 算法建立的 Thevenin 模型精度较高且模型精度不受电池工况的影响。

由表10 可知: 在以 DST 和 US06 工况作为参数辨识工况, 其他 2 种工况作为模型验证工况下, 通过 ISBO 算法建立的 Thevenin 模型各项误差指标均优于 SBO 和 AWPSO 算法。利用 DST 工况下建立的 Thevenin 模型, 能够仿真电池在 OCV 实验和 US06 工况下的静态特性和极化现象。利用 US06 工况下建立的 Thevenin 模型, 能够仿真电池在 OCV 实验和 DST 工况下的静态特性和极化现象。

结合上文得到结论: 在 OCV 实验下建立的 Thevenin 模型, 能够仿真电池在 DST 和 US06 工况下的静态特性和极化现象。综上分析, 利用一种工况下建立的 Thevenin 模型, 能够仿真电池在其他工作条件下的静态特性和极化现象。

6 结论

收起

基于 SBO 算法收敛精度低和收敛速度慢的缺点,本文采用惯性权重、柯西变异、高斯变异和贪婪选择策略来改进 SBO 算法, 提出了 ISBO 算法, 并利用标准测试函数验证了 ISBO 算法的有效性。对电池在室温下进行了 OCV 实验、DST 和 US06 工况实验, 其中利用 OCV 实验下的数据对锂离子电池 Thevenin 模型进行参数辨识, 利用 DST 和 US06 工况下的实验数据验证参数辨识结果的通用性。通过分析得到以下结论:

(1)利用标准测试函数验证了 ISBO 算法对于单模态函数、多模态函数、低维空间和高维空间均具有有效性。与 SBO 算法相比, ISBO 算法的收敛精度明显提高。

(2)AWPSO、SBO 和 ISBO 算法对锂离子电池 Thevenin 模型参数辨识均具有通用性, 其中采用 ISBO 方法建立的 Thevenin 模型精度较高且模型精度不受电池工况的影响。

(3)利用一种工况下建立的 Thevenin 模型, 能够仿真电池在其他工况下的静态特性和极化现象。

基金

收起

河北省重点自然科学基金资助项目(E2017202284)
天津市自然科学基金重点资助项目(19JCZDJC32100)
河北省自然科学基金资助项目(E2019202328)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

姜水生, 马龙, 姜光军, 等. 锂离子电池放电过程瞬态生热特性分析[J]. 电源学报, 2019. 17(2): 171-177.

Jiang

Shuisheng

, Ma

Long

, Jiang

Guangjun

, et al. Analysis of transient heat generation characteristics for lithium-ion batteries during discharge[J]. Journal of Power Supply, 2019. 17(2): 171-177 (in Chinese).

[2]

刘岸晖, 甘小燕, 何佩芸, 等. 锂离子电池热模型的研究动态[J]. 电源学报, 2019. 17(1): 95-103.

Liu

Anhui

, Gan

Xiaoyan

, He

Peiyun

, et al. Progress of research on thermal models of lithium-ion battery[J]. Journal of Power Supply, 2019. 17(1): 95-103 (in Chinese).

[3]

Sun

Daoming

, Yu

Xiaoli

, Wang

Chongming

, et al. State of charge estimation for lithium-ion battery based on an intelligent adaptive extended Kalman filter with improved noise estimator[J]. Energy, 2021. 214: 119025.

[4]

高文凯, 郑岳久, 许霜霜, 等. 基于增量误差的卡尔曼滤波算法全区间荷电状态估计[J]. 电源学报, 2019. 17(5): 162-169.

Gao

Wenkai

, Zheng

Yuejiu

, Xu

Shuangshuang

, et al. Entire range state-of-charge estimation based on incremental error using Kalman filtering algorithm[J]. Journal of Power Supply, 2019. 17(5): 162-169 (in Chinese).

[5]

Liu

Changhe

, Hu

Minghui

, Jin

Guoqing

, et al. State of power estimation of lithium-ion battery based on fractional-order equivalent circuit model[J]. Journal of Energy Storage, 2021. 41: 102954.

[6]

庞辉, 郭龙, 武龙星, 等. 考虑环境温度影响的锂离子电池改进双极化模型及其荷电状态估算[J]. 电工技术学报, 2021. 36(10): 2178-2189.

Pang

Hui

, Guo

Long

, Wu

Longxing

, et al. An improved dual polarization model of Li-ion battery and its state of charge estimation considering ambient temperature[J]. Transactions of China Electrotechnical Society, 2021. 36(10): 2178-2189 (in Chinese).

[7]

马锐, 贾学翠, 张永康, 等. 基于三次样条插值法的储能锂电池建模与参数辨识[J]. 电源学报, 2023. 21(1): 133-141.

Rui

, Jia

Xuecui

, Zhang

Yongkang

, et al. Modeling and parameters identification of Li-ion battery for energy storage based on cubic spline interpolation method[J]. Journal of Power Supply, 2023. 21(1): 133-141 (in Chinese).

[8]

Zhu

Yanlong

, Yousefi

. Optimal parameter identification of PEMFC stacks using adaptive sparrow search algorithm[J]. International Journal of Hydrogen Energy, 2021. 46(14): 9541-9552.

[9]

Chen

, Xu

Bin

, Mei

Congli

, et al. Teaching-learning-based artificial bee colony for solar photovoltaic parameter estimation[J]. Applied Energy, 2018. 212: 1578-1588.

[10]

Shuijia

, Gu

Qiong

, Gong

Wenyin

, et al. An enhanced adaptive differential evolution algorithm for parameter extraction of photovoltaic models[J]. Energy Conversion and Management, 2020. 205: 112443.

[11]

Huang

Kai

, Guo

Yongfang

, Li

Zhigang

, et al. Development of accurate lithium-ion battery model based on adaptive random disturbance PSO algorithm[J]. Mathematical Problems in Engineering, 2018. 2018: 1-13.

[12]

Moosavi

SHS

, Bardsiri

V K

. Satin bowerbird optimizer: a new optimization algorithm to optimize ANFIS for software development effort estimation[J]. Engineering Applications of Artificial Intelligence, 2017. 60: 1-15.

[13]

周小麟, 童晓阳. 基于 CEEMD-SBO-LSSVR 的超短期风电功率组合预测[J]. 电网技术, 2021. 45(3): 855-864.

Zhou

Xiaolin

, Tong

Xiaoyang

. Ultra-short-term wind power combined prediction based on CEEMD-SBO-LSSVR[J]. Power System Technology, 2021. 45(3): 855-864 (in Chinese).

[14]

王依柔, 张达敏, 樊英. 非均匀变异的互利自适应缎蓝园丁鸟优化算法[J]. 计算机工程与科学, 2020. 42(12): 2233-2241.

Wang

Yirou

, Zhang

Damin

, Fan

Ying

. A mutually beneficial adaptive satin bowerbird optimization algorithm based on non-uniform mutation[J]. Computer Engineering & Science, 2020. 42(12): 2233-2241 (in Chinese).

[15]

Zhang

Xinming

, Wang

Doudou

, Fu

Zihao

, et al. Novel biogeography-based optimization algorithm with hybrid migration and global-best Gaussian mutation[J]. Applied Mathematical Modelling, 2020. 86: 74-91.

[16]

吕志峰, 张金生, 王仕成, 等. 基于自适应权重 PSO算法的磁屏蔽装置优化设计[J]. 中国惯性技术学报, 2017. 25(6): 799-803.

Lü

Zhifeng

, Zhang

Jinsheng

, Wang

Shicheng

, et al. Optimal design of magnetic shielding device based on adaptive weight PSO algorithm[J]. Journal of Chinese Inertial Technology, 2017. 25(6): 799-803 (in Chinese).

[17]

Lü

Zhiqiang

, Gao

Renjing

. Li-ion battery state of health estimation through Gaussian process regression with Thevenin model[J]. International Journal of Energy Research, 2020. 44(13): 10262-10281.

[18]

Chen

Zewang

, Yang

Liwe

, Zhao

Xiaobing

, et al. Online state of charge estimation of Li-ion battery based on an improved unscented Kalman filter approach[J]. Applied Mathematical Modelling, 2019. 70: 532-544.

[19]

程泽, 李智, 孙幸勉. 考虑松弛和滞回的锂离子电池建模及SOC估计[J]. 电源学报, 2019. 17(1): 87-94.

Cheng

, Li

Zhi

, Sun

Xingmian

. Modeling of lithium-ion battery considering relaxation and hysteresis and state of charge estimation[J]. Journal of Power Supply, 2019. 17(1): 87-94 (in Chinese).

2024年第22卷第1期

PDF下载

297

117

引用本文

BibTeX

文章信息

doi: 10.13234/j.issn.2095-2805.2024.1.83

接收时间：2021-08-02
首发时间：2025-07-21
出版时间：2024-01-30

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2021-08-02
修回日期：2021-09-22
录用日期：2021-10-09

基金

Key Natural Science Foundation of Hebei Province(E2017202284)

河北省重点自然科学基金资助项目(E2017202284)

Key Natural Science Foundation of Tianjin(19JCZDJC32100)

天津市自然科学基金重点资助项目(19JCZDJC32100)

Natural Science Foundation of Hebei Province(E2019202328)

河北省自然科学基金资助项目(E2019202328)

作者信息

¹ 省部共建电工装备可靠性与智能化国家重点实验室天津 300130

² 河北省电磁场与电器可靠性重点实验室天津 300130

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/dyxb/CN/10.13234/j.issn.2095-2805.2024.1.83

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

函数	定义域	函数	定义域
${f}_{1}= \mathop{\sum }\limits_{{i = 1}}^{N}{x}_{i}^{2}$	$-{100}\leq {x}_{i}\leq {100}$	${f}_{4}= \mathop{\max }\limits_{i}\left\{{\left\|{x}_{i}\right\|,1 \leq i \leq N}\right\}$	$-{100}\leq {x}_{i}\leq {100}$
${f}_{2}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\|{x}_{i}\right\|+ \mathop{\prod }\limits_{{i = 1}}^{N}\left\|{x}_{i}\right\|$	$-{10}\leq {x}_{i}\leq {10}$	${f}_{5}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\lbrack {{x}_{i}^{2}- {10}\cos \left({{2\pi }{x}_{i}}\right)+ {10}}\right\rbrack$	$-{5.12}\leq {x}_{i}\leq {5.12}$
${f}_{3}= \mathop{\sum }\limits_{{i = 1}}^{N}{\left(\mathop{\sum }\limits_{{j = 1}}^{i}{x}_{j}\right)}^{2}$	$-{100}\leq {x}_{i}\leq {100}$	${f}_{6}= \frac{1}{4000}\mathop{\sum }\limits_{{i = 1}}^{N}\left({x}_{i}^{2}\right)- \mathop{\prod }\limits_{{i = 1}}^{N}\cos \left(\frac{{x}_{i}}{\sqrt{i}}\right)+ 1$	$-{600}\leq {x}_{i}\leq {600}$

函数

定义域

最优值

函数

定义域

最优值

${f}_{1}= \mathop{\sum }\limits_{{i = 1}}^{N}{x}_{i}^{2}$

$-{100}\leq {x}_{i}\leq {100}$

${f}_{4}= \mathop{\max }\limits_{i}\left\{{\left|{x}_{i}\right|,1 \leq i \leq N}\right\}$

$-{100}\leq {x}_{i}\leq {100}$

${f}_{2}= \mathop{\sum }\limits_{{i = 1}}^{N}\left|{x}_{i}\right|+ \mathop{\prod }\limits_{{i = 1}}^{N}\left|{x}_{i}\right|$

$-{10}\leq {x}_{i}\leq {10}$

${f}_{5}= \mathop{\sum }\limits_{{i = 1}}^{N}\left\lbrack {{x}_{i}^{2}- {10}\cos \left({{2\pi }{x}_{i}}\right)+ {10}}\right\rbrack$

$-{5.12}\leq {x}_{i}\leq {5.12}$

${f}_{3}= \mathop{\sum }\limits_{{i = 1}}^{N}{\left(\mathop{\sum }\limits_{{j = 1}}^{i}{x}_{j}\right)}^{2}$

$-{100}\leq {x}_{i}\leq {100}$

${f}_{6}= \frac{1}{4000}\mathop{\sum }\limits_{{i = 1}}^{N}\left({x}_{i}^{2}\right)- \mathop{\prod }\limits_{{i = 1}}^{N}\cos \left(\frac{{x}_{i}}{\sqrt{i}}\right)+ 1$

$-{600}\leq {x}_{i}\leq {600}$

变异方式	${f}_{1}$	${f}_{2}$	${f}_{3}$	${f}_{4}$	${f}_{5}$	${f}_{6}$
高斯变异	47.04	48.18	47.46	47.38	83.14	81.80
柯西变异	390.58	387.60	390.00	388.36	688.44	657.08

变异方式

${f}_{1}$

${f}_{2}$

${f}_{3}$

${f}_{4}$

${f}_{5}$

${f}_{6}$

高斯变异

47.04

48.18

47.46

47.38

83.14

81.80

柯西变异

390.58

387.60

390.00

388.36

688.44

657.08

迭代次数	第 10 次	第 50 次	第 80 次	第 100 次
SBO 算法	(0.0017,0.0015)	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$	$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$
ISBO 算法	$\left({-{7.902}\times {10}^{-4},- {0.0026}}\right)$	$\left({-{3.796}\times {10}^{-{21}},- {3.654}\times {10}^{-{21}}}\right)$	$\left({-{1.576}\times {10}^{-{32}},{6.971}\times {10}^{-{33}}}\right)$	$\left({-{2.842}\times {10}^{-{39}},{1.687}\times {10}^{-{39}}}\right)$

迭代次数

第 10 次

第 50 次

第 80 次

第 100 次

SBO 算法

(0.0017,0.0015)

$\left({-{3.438}\times {10}^{-4},{8.921}\times {10}^{-5}}\right)$

ISBO 算法

$\left({-{7.902}\times {10}^{-4},- {0.0026}}\right)$

$\left({-{3.796}\times {10}^{-{21}},- {3.654}\times {10}^{-{21}}}\right)$

$\left({-{1.576}\times {10}^{-{32}},{6.971}\times {10}^{-{33}}}\right)$

$\left({-{2.842}\times {10}^{-{39}},{1.687}\times {10}^{-{39}}}\right)$

算法	参数信息
AWPSO	$n ={20};M ={100};{c}_{1}= {c}_{2}= {1.494};{w}_{\max }= {0.9};{w}_{\min }= {0.4}$
SBO	$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$
ISBO	$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$

算法

参数信息

AWPSO

$n ={20};M ={100};{c}_{1}= {c}_{2}= {1.494};{w}_{\max }= {0.9};{w}_{\min }= {0.4}$

SBO

$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$

ISBO

$n ={20};M ={100};p ={0.05};z ={0.02};\alpha ={0.94}$

测试函数	算法	最优值	最差值	平均值
${f}_{1}$	AWPSO	11036.48	19552.48	15080.16
SBO	3.433935	173.451700	32.102060
ISBO	${1.81}\times {10}^{-{68}}$	${2.49}\times {10}^{-{48}}$	${8.51}\times {10}^{-{50}}$
${f}_{2}$	AWPSO	4.618412	18.979010	12.712130
SBO	0.780453	24.434150	6.795656
ISBO	${2.52}\times {10}^{-{31}}$	${6.18}\times {10}^{-{24}}$	${2.88}\times {10}^{-{25}}$
${f}_{3}$	AWPSO	22236.70	66900.19	39947.71
SBO	1050.100	5643.904	2854.370
ISBO	${3.20}\times {10}^{-{57}}$	${1.09}\times {10}^{-{41}}$	${2.21}\times {10}^{-{43}}$
${f}_{4}$	AWPSO	43.63473	50.29865	47.43894
SBO	9.830292	37.839720	22.835940
ISBO	${1.52}\times {10}^{-{31}}$	${3.09}\times {10}^{-{24}}$	${3.95}\times {10}^{-{25}}$
${f}_{5}$	AWPSO	52.37598	108.39460	81.70296
SBO	18.65435	67.02850	37.55116
ISBO	0	0	0
${f}_{6}$	AWPSO	251.2473	449.5279	358.8515
SBO	0.959170	1.958681	1.192435
ISBO	0	0	0

测试函数

算法

最优值

最差值

平均值

${f}_{1}$

AWPSO

11036.48

19552.48

15080.16

SBO

3.433935

173.451700

32.102060

ISBO

${1.81}\times {10}^{-{68}}$

${2.49}\times {10}^{-{48}}$

${8.51}\times {10}^{-{50}}$

${f}_{2}$

AWPSO

4.618412

18.979010

12.712130

SBO

0.780453

24.434150

6.795656

ISBO

${2.52}\times {10}^{-{31}}$

${6.18}\times {10}^{-{24}}$

${2.88}\times {10}^{-{25}}$

${f}_{3}$

AWPSO

22236.70

66900.19

39947.71

SBO

1050.100

5643.904

2854.370

ISBO

${3.20}\times {10}^{-{57}}$

${1.09}\times {10}^{-{41}}$

${2.21}\times {10}^{-{43}}$

${f}_{4}$

AWPSO

43.63473

50.29865

47.43894

SBO

9.830292

37.839720

22.835940

ISBO

${1.52}\times {10}^{-{31}}$

${3.09}\times {10}^{-{24}}$

${3.95}\times {10}^{-{25}}$

${f}_{5}$

AWPSO

52.37598

108.39460

81.70296

SBO

18.65435

67.02850

37.55116

ISBO

${f}_{6}$

AWPSO

251.2473

449.5279

358.8515

SBO

0.959170

1.958681

1.192435

ISBO

SOC/%	A 型电池	B 型电池
充电	放电	充电	放电
OCV/V	OCV/V	OCV/V	OCV/V
0	3.176	3.176	3.161	3.107
10	3.588	3.575	3.485	3.403
20	3.736	3.721	3.569	3.506
30	3.778	3.769	3.620	3.574
40	3.785	3.777	3.657	3.621
50	3.803	3.796	3.708	3.663
60	3.865	3.857	3.797	3.729
70	3.932	3.927	3.900	3.833
80	4.000	3.995	4.008	3.940
90	4.091	4.087	4.078	4.055
100	4.190	4.189	4.185	4.185

SOC/%

A 型电池

B 型电池

充电

放电

充电

放电

OCV/V

3.176

3.161

3.107

3.588

3.575

3.485

3.403

3.736

3.721

3.569

3.506

3.778

3.769

3.620

3.574

3.785

3.777

3.657

3.621

3.803

3.796

3.708

3.663

3.865

3.857

3.797

3.729

3.932

3.927

3.900

3.833

4.000

3.995

4.008

3.940

4.091

4.087

4.078

4.055

100

4.190

4.189

4.185

电池	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
A 型电池	AWPSO	${5.230}\times {10}^{-4}$	0.0129	0.3440	0.9903
SBO	${2.710}\times {10}^{-4}$	0.0102	0.2750	0.9947
ISBO	${2.220}\times {10}^{-4}$	0.0094	0.2547	0.9956
B 型电池	AWPSO	${1.666}\times {10}^{-3}$	0.0296	0.7916	0.9868
SBO	${1.404}\times {10}^{-3}$	0.0279	0.7574	0.9893
ISBO	${1.391}\times {10}^{-3}$	0.0267	0.7404	0.9898

电池

算法

MSE/V

MAE/V

MAPE/%

${R}^{2}$

A 型电池

AWPSO

${5.230}\times {10}^{-4}$

0.0129

0.3440

0.9903

SBO

${2.710}\times {10}^{-4}$

0.0102

0.2750

0.9947

ISBO

${2.220}\times {10}^{-4}$

0.0094

0.2547

0.9956

B 型电池

AWPSO

${1.666}\times {10}^{-3}$

0.0296

0.7916

0.9868

SBO

${1.404}\times {10}^{-3}$

0.0279

0.7574

0.9893

ISBO

${1.391}\times {10}^{-3}$

0.0267

0.7404

0.9898

电池	工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
A 型电池	DST 工况	AWPSO	${2.820}\times {10}^{-3}$	0.0324	0.8464	0.9470
SBO	${1.177}\times {10}^{-3}$	0.0237	0.6175	0.9679
ISBO	${5.130}\times {10}^{-4}$	0.0165	0.4288	0.9859
US06 工况	AWPSO	${2.305}\times {10}^{-3}$	0.0325	0.8667	0.9519
SBO	${1.338}\times {10}^{-3}$	0.0268	0.7170	0.9653
ISBO	${9.930}\times {10}^{-4}$	0.0215	0.5813	0.9797
B 型电池	DST 工况	AWPSO	${5.201}\times {10}^{-3}$	0.0589	1.5821	0.9775
SBO	${2.351}\times {10}^{-3}$	0.0438	1.1762	0.9919
ISBO	${1.356}\times {10}^{-3}$	0.0316	0.8477	0.9924
US06 工况	AWPSO	${4.546}\times {10}^{-3}$	0.0538	1.4489	0.9811
SBO	${1.816}\times {10}^{-3}$	0.0372	1.0016	0.9931
ISBO	${9.550}\times {10}^{-4}$	0.0255	0.6848	0.9936

电池

工况

算法

MSE/V

MAE/V

MAPE/%

${R}^{2}$

A 型电池

DST 工况

AWPSO

${2.820}\times {10}^{-3}$

0.0324

0.8464

0.9470

SBO

${1.177}\times {10}^{-3}$

0.0237

0.6175

0.9679

ISBO

${5.130}\times {10}^{-4}$

0.0165

0.4288

0.9859

US06 工况

AWPSO

${2.305}\times {10}^{-3}$

0.0325

0.8667

0.9519

SBO

${1.338}\times {10}^{-3}$

0.0268

0.7170

0.9653

ISBO

${9.930}\times {10}^{-4}$

0.0215

0.5813

0.9797

B 型电池

DST 工况

AWPSO

${5.201}\times {10}^{-3}$

0.0589

1.5821

0.9775

SBO

${2.351}\times {10}^{-3}$

0.0438

1.1762

0.9919

ISBO

${1.356}\times {10}^{-3}$

0.0316

0.8477

0.9924

US06 工况

AWPSO

${4.546}\times {10}^{-3}$

0.0538

1.4489

0.9811

SBO

${1.816}\times {10}^{-3}$

0.0372

1.0016

0.9931

ISBO

${9.550}\times {10}^{-4}$

0.0255

0.6848

0.9936

参数辨识工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
DST 工况	AWPSO	${2.161}\times {10}^{-3}$	0.0240	0.6322	0.9676
SBO	${2.200}\times {10}^{-4}$	0.0101	0.2640	0.9932
ISBO	${1.110}\times {10}^{-4}$	0.0082	0.2157	0.9972
US06 工况	AWPSO	${1.236}\times {10}^{-3}$	0.0260	0.6917	0.9755
SBO	${1.071}\times {10}^{-3}$	0.0237	0.6323	0.9756
ISBO	${7.590}\times {10}^{-4}$	0.0181	0.4895	0.9870

参数辨识工况

算法

MSE/V

MAE/V

MAPE/%

${R}^{2}$

DST 工况

AWPSO

${2.161}\times {10}^{-3}$

0.0240

0.6322

0.9676

SBO

${2.200}\times {10}^{-4}$

0.0101

0.2640

0.9932

ISBO

${1.110}\times {10}^{-4}$

0.0082

0.2157

0.9972

US06 工况

AWPSO

${1.236}\times {10}^{-3}$

0.0260

0.6917

0.9755

SBO

${1.071}\times {10}^{-3}$

0.0237

0.6323

0.9756

ISBO

${7.590}\times {10}^{-4}$

0.0181

0.4895

0.9870

参数辨识工况	模型验证工况	算法	MSE/V	MAE/V	MAPE/%	${R}^{2}$
DST 工况	OCV 实验	AWPSO	${5.600}\times {10}^{-4}$	0.0138	0.3681	0.9897
SBO	${3.080}\times {10}^{-4}$	0.0116	0.3112	0.9939
ISBO	${2.890}\times {10}^{-4}$	0.0113	0.3029	0.9943
US06 工况	AWPSO	${2.816}\times {10}^{-3}$	0.0361	0.9698	0.9665
SBO	${1.418}\times {10}^{-3}$	0.0275	0.7455	0.9858
ISBO	${1.294}\times {10}^{-3}$	0.0260	0.7064	0.9893
US06 工况	OCV 实验	AWPSO	${4.430}\times {10}^{-4}$	0.0125	0.3321	0.9915
SBO	${3.750}\times {10}^{-4}$	0.0119	0.3167	0.9928
ISBO	${2.330}\times {10}^{-4}$	0.0096	0.2570	0.9954
DST 工况	AWPSO	${1.320}\times {10}^{-3}$	0.0277	0.7220	0.9751
SBO	${1.175}\times {10}^{-3}$	0.0265	0.6911	0.9782
ISBO	${3.500}\times {10}^{-4}$	0.0158	0.4089	0.9948

参数辨识工况

模型验证工况

算法

MSE/V

MAE/V

MAPE/%

${R}^{2}$

DST 工况

OCV 实验

AWPSO

${5.600}\times {10}^{-4}$

0.0138

0.3681

0.9897

SBO

${3.080}\times {10}^{-4}$

0.0116

0.3112

0.9939

ISBO

${2.890}\times {10}^{-4}$

0.0113

0.3029

0.9943

US06 工况

AWPSO

${2.816}\times {10}^{-3}$

0.0361

0.9698

0.9665

SBO

${1.418}\times {10}^{-3}$

0.0275

0.7455

0.9858

ISBO

${1.294}\times {10}^{-3}$

0.0260

0.7064

0.9893

US06 工况

OCV 实验

AWPSO

${4.430}\times {10}^{-4}$

0.0125

0.3321

0.9915

SBO

${3.750}\times {10}^{-4}$

0.0119

0.3167

0.9928

ISBO

${2.330}\times {10}^{-4}$

0.0096

0.2570

0.9954

DST 工况

AWPSO

${1.320}\times {10}^{-3}$

0.0277

0.7220

0.9751

SBO

${1.175}\times {10}^{-3}$

0.0265

0.6911

0.9782

ISBO

${3.500}\times {10}^{-4}$

0.0158

0.4089

0.9948
