一种采用柔性缓冲垫块的双面散热SiC MOSFET 双向开关模块研究

PDF下载

李靖 ¹ , 曹君临 ¹^,² , 陆国权 ³ , 梅云辉 ²

电源学报 | 功率半导体器件 2024,22(1): 140-146

收起

电源学报 | 功率半导体器件 2024, 22(1): 140-146

一种采用柔性缓冲垫块的双面散热SiC MOSFET 双向开关模块研究

全屏

李靖¹, 曹君临¹^,², 陆国权³, 梅云辉²

作者信息

¹ 天津大学材料科学与工程学院天津 300072

² 天津工业大学电气工程学院天津 300387

³ 弗吉尼亚理工大学电气与计算机科学系弗吉尼亚州 24061

李靖(1996-),男,硕士研究生。研究方向:功率模块封装及可靠性。E-mail:lijing_dbw@163.com。

曹君临(1996-),男,硕士研究生。研究方向:功率模块封装及可靠性。E-mail:junlincao@foxmail.com。

陆国权(1963-),男,博士,教授。研究方向:银烧结与功率器件封装。E-mail:gqlu@vt.edu。

梅云辉(1985-),男,中国电源学会高级会员,通信作者,博士,教授。研究方向:电力电子器件封装、材料与可靠性。E-mail:meiyunhui@163.com。

Double-sided SiC MOSFET Bi-directional Module with Flexible Buffering Spacers

Jing LI¹, Junlin CAO¹^,², Guoquan LU³, Yunhui MEI²

Affiliations

¹ School of Materials Science and Engineering Tianjin University Tianjin 300072 China

² School of Electrical Engineering Tianjin University of Technology Tianjin 300387 China

³ Department of Electrical and Computer Science Virginia Tech University Virginia 24061 USA

出版时间: 2024-01-30 doi: 10.13234/j.issn.2095-2805.2024.1.140

文章导航

摘要

收起

随着功率模块朝着高温、高功率、高密度方向发展,这对模块的封装结构提出了新的要求。较传统的引线键合结构,双面散热结构由于具有高散热能力和低寄生电感等特点受到广泛关注。但是双面散热结构材料间热膨胀系数的差异使之承受较大的热-机械应力,降低了功率模块的可靠性。因此,为设计具有低热-机械应力双面散热双向开关,本研究首先使用仿真分析了芯片布局对模块散热性能以及寄生电感的影响,在此基础上提出了一种具有低杨氏模量的柔性缓冲垫块,综合仿真及试验初步证明其降低热-机械应力、提高模块可靠性的可行性。

关键词

双面散热 / 双向开关SiC 模块 / 热-机械应力 / 杨氏模量

Abstract

收起

The development of power modules towards high temperature, high power and high density raises higher requirements for the packaging structures of modules. Compared with the traditional wire-bond structure, the double-sided structure has attracted more and more attention owing to its characteristics such as high heat dissipation capacity and low parasitic inductance. However, the mismatch of thermal expansion coefficient between materials used in the double-sided structure makes the structure suffer tremendous thermo-mechanical stress, thus reducing the reliability of power module. Therefore, to develop double-sided bi-directional modules with low thermo-mechanical stress, the effects of chip layouts on the heat dissipation performance of modules and the parasitic inductance were analyzed by simulations at first. Then, a flexible buffering spacer with low Young's modulus is proposed accordingly. The feasibility of reducing the thermo-mechanical stress and improving the reliability of the module was preliminarily proved by simulation and experimental results.

Key words

Double-sided / bi-directional SiC module / thermo-mechanical stress / Young's modulus

引用本文

李靖, 曹君临, 陆国权, 梅云辉. 一种采用柔性缓冲垫块的双面散热SiC MOSFET 双向开关模块研究. 电源学报, 2024 , 22 (1) : 140 -146 . DOI: 10.13234/j.issn.2095-2805.2024.1.140

Jing LI, Junlin CAO, Guoquan LU, Yunhui MEI. Double-sided SiC MOSFET Bi-directional Module with Flexible Buffering Spacers[J]. Journal of Power Supply, 2024 , 22 (1) : 140 -146 . DOI: 10.13234/j.issn.2095-2805.2024.1.140

正文

收起

双向开关模块是矩阵变换器的重要组成部分, 其具有可控的双向电流流动, 电压双向阻断的特点^[1]。为了减小双向开关模块的寄生电感以及提高双向开关模块的散热能力, 双面散热封装技术正引起学者们的关注^[2]。相比于引线键合结构,双面散热结构具有上下两块直接覆铜 DBC(direct bonded copper)基板能更好地将芯片产生的热量散出, 从而降低芯片结温,提高功率模块的可靠性^[3]。双面散热结构取消了引线键合而使用金属缓冲层来承担电流流动, 大大减小了模块的寄生电感和模块的体积^[4]。

然而, 在双面模块中, 封装材料间热膨胀系数的不匹配导致互连层中产生显著热一机械应力,长期工作引起热一机械疲劳失效,进而降低模块的热一机械可靠性^[5]。此外,当碳化硅$\mathrm{{SiC}}$ (silicon carbide)芯片应用在高温和高功率密度时, 热机械应力会进一步增加从而导致模块更易更快失效^[6]。研究发现, 热机械应力不仅与材料的热膨胀系数差异以及材料间的温度差有关,还与杨氏模量有关^[7]。在双面散热封装中,金属铜具有较高的热导率而通常被选作缓冲垫块的材料。这虽然有利于降低相邻封装材料间的整体温度差, 可以降低热机械应力, 但铜与$\mathrm{{SiC}}$ 芯片等之间热膨胀系数相差较大^[8],这就致使双面连接层的热机械应力仍居高不下。因此需要发展可以降低双面封装连接的热一机械应力的柔性缓冲垫块。

为了提高双面散热封装$\mathrm{{SiC}}$ 金属-氧化物半导体场效应晶体管 MOSFET(metal-oxide-semiconductor field effect transistor) 双向开关模块的热-机械可靠性。本文首先使用仿真分析了芯片不同布局对双向开关$\mathrm{{SiC}}$ 模块散热以及寄生电感的影响,确定了最优的模块布局设计方案。然后在此基础上, 本文提出了一种采用柔性缓冲垫块的双面散热$\mathrm{{SiC}}$ MOSFET 双向开关模块, 该柔性缓冲垫块不仅具有不错的导热性能, 而且还具有更低的杨氏模量。本文采用这种柔性缓冲垫块以期能综合降低双面散热 SiC MOSFET 双向开关模块的热一机械应力。本文将这种具有低杨氏模量的柔性缓冲垫块称之为集束铜线垫块, 集束铜线垫块由若干相互绝缘的铜线集束组成, 相邻铜线之间具有间距约为铜线直径的$1/{10}$,相邻铜线之间采用耐高温环氧树脂将其连接。该集束铜线垫块的具体结构如图1 所示。本文随后通过仿真分析验证了集束铜线垫块降低双面散热 SiC MOSFET 双向开关模块的热一机械应力可行性。最后本文研究了采用集束铜线垫块的双面散热 SiC MOSFET 双向开关模块的封装工艺, 研制了模块样品, 并进行了简单静态电气测试和热阻测试, 初步验证了该方法的可行性。

1 封装设计

收起

1.1 双向开关模块电路拓扑

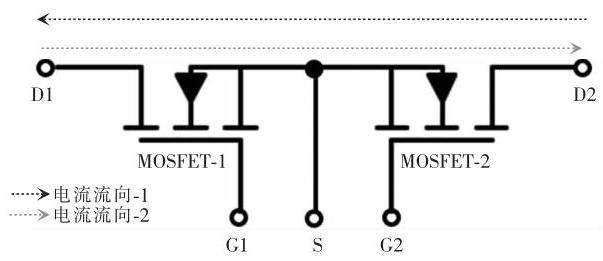

图2 为基于 SiC MOSFETs 共源极 (S) 连接的双向开关典型电路拓扑图^[9],其中$\mathrm{D}$ 表示漏极,$\mathrm{G}$ 表示栅极, 通过控制栅极电压, 可实现电流从 D1-S-D2 和 D2-S-D1 双向流动。

电流流向-2 G1 –>

1.2 芯片布局设计方案对比

双面散热的双向开关$\mathrm{{SiC}}$ 模块的设计需要首先重点考虑芯片的布局。这是因为$\mathrm{{SiC}}$ 芯片的布局方式会影响模块的散热性能, 进而影响模块的可靠性。此外, SiC 芯片布局方式还会影响寄生电感的大小, SiC 模块内部的寄生电感也是影响模块可靠性的因素之一^[10]。这是由于在模块关断时寄生电感上所存储的能量会造成电压过充且还会增加模块的开关损耗^[11]。因此,本研究首先对具有所提出多种芯片布局设计的双面散热的$\mathrm{{SiC}}$ 双向开关模块进行热-机械应力仿真以及寄生参数的提取,进而确定最优的模块布局设计方案。

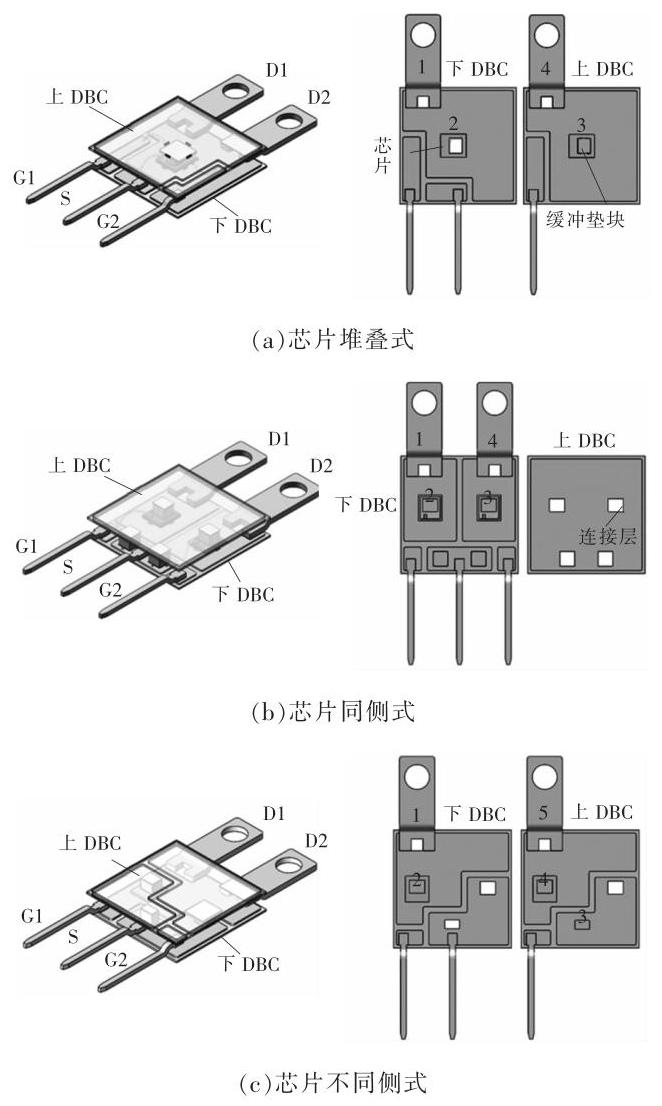

根据芯片与芯片在模块中所处的相对位置, 本文提出了三种双面散热 SiC MOSFET 双向开关的芯片布局设计方案。第一种是将两颗芯片分别置于上$\mathrm{{DBC}}$ 基板和下$\mathrm{{DBC}}$ 基板之间,通过两颗芯片间的缓冲垫块将两颗芯片的源极连接在一起, 实现共源极连接。本文将这种芯片布局设计称之为芯片堆叠式, 其结构示意图如图3(a)所示。在该布局中漏极电流不仅可以从下 DBC 的 D1(1 处)流进, 流向下 DBC 的 SiC 芯片 (2 处), 再经缓冲垫块流向上$\mathrm{{DBC}}$ 的$\mathrm{{SiC}}$ 芯片 (3 处),最后从上$\mathrm{{DBC}}$ 的$\mathrm{D}2$ 处流出, 电流也可以反向流动。第二种是两颗芯片置于任一 DBC 同侧, 然后通过设计上下 DBC 基板的铜岛图形来实现$\mathrm{{SiC}}$ 芯片共源极连接,本文将这种芯片布局设计称之为芯片同侧式, 其结构示意图如图3(b)所示。在该布局中漏极电流不仅可以从下 DBC 的 D1 处 (1 处) 流向$\mathrm{{SiC}}$ 芯片 (2 处),再经缓冲垫块流至上$\mathrm{{DBC}}$,再通过缓冲层流至下$\mathrm{{DBC}}\mathrm{{SiC}}$ 芯片 (3 处), 最后从下 DBC 的 D2 处流出 (4 处), 电流也可反向流动；第三种是将两颗$\mathrm{{SiC}}$ 芯片分别置于上$\mathrm{{DBC}}$ 基板和下$\mathrm{{DBC}}$ 基板,但两颗$\mathrm{{SiC}}$ 芯片通过缓冲垫块与另一侧 DBC 的对应铜岛实现连接 (而非芯片直接连接),然后再通过设计上下 DBC 基板的铜岛图形来实现$\mathrm{{SiC}}$ 芯片共源极连接,本文将这种芯片布局设计称之为芯片不同侧式, 其结构示意图如图3(c)所示。在该布局中漏极电流流向为从下 DBC 的 D1 处 (1 处) 流进流向下 DBC SiC 芯片处 (2 处), 再由缓冲垫块流至上 DBC 处, 再由上$\mathrm{{DBC}}$ 的缓冲垫块 (3 处) 流至下$\mathrm{{DBC}}$,再通过缓冲垫块流至上 DBC SiC 芯片处 (4 处), 最后由上 DBC 的 D2 处流出 (5 处), 电流也可反向流动。

首先,针对上述提出的三种$\mathrm{{SiC}}$ 芯片布局方案,本文开展热一机械应力和寄生电感仿真研究。该部分仿真中所使用各材料参数来自文献^[12]。其中, 本文选择纳米银焊膏作为$\mathrm{{SiC}}$ 芯片的耐高温封装互连材料,因为其具有低杨氏模量、高熔点、高热导率和导电性等优点^[13]。本文采用 Anand 粘弹性模型描述烧结纳米银的非线性应力一应变响应, 其参数来自文献^[14]。由于热一机械应力疲劳失效主要发生在芯片连接层, 因此其余封装材料均假设为弹性变形。在该仿真中,模型内部填充有环氧树脂塑封胶。给定 MOSFET-1 的发热功率${40.5}\mathrm{\;W}$, MOSFET-2 发热功率${96}\mathrm{\;W}$。将上、下 DBC 基板表面模拟为强制对流散热面,散热系数设定为${5000}\mathrm{\;W}/{\mathrm{m}}^{2}\cdot {}^{\circ }{\mathrm{C}}^{\left\lbrack {15}\right\rbrack }$。

此外, 鉴于目前关断时的电流最高频率分量不会超过${10}{\mathrm{{MHz}}}^{\left\lbrack {16}\right\rbrack }$,因此本文还使用 Ansoft Q3D 软件计算了${10}\mathrm{{MHz}}$ 交流激励下不同布局方案的交流寄生电感。

从表1 中可以看出, 在相同发热功率条件下, 芯片堆叠式方案的 SiC 芯片最高结温最大, 相较于芯片堆叠式方案,芯片同侧式方案$\mathrm{{SiC}}$ 芯片最高结温减小了7.5%,芯片不同侧式方案中 SiC 芯片最高结温减小了 9.2%。这是因为上下芯片直接堆叠时, 芯片间距非常近,两个$\mathrm{{SiC}}$ 芯片同时通过电流,产生的热损耗导致热量集中难以快速散出, SiC 芯片结温快速上升；而芯片同侧式方案中两个$\mathrm{{SiC}}$ 芯片虽然位于同侧 DBC 基板, 但两芯片相距较远, 芯片热量能够较为快速散出；芯片不同侧式方案中$\mathrm{{SiC}}$ 芯片分别位于两块$\mathrm{{DBC}}$ 基板且相距较远,芯片热量能够快速的从上、下 DBC 分别散出。芯片堆叠式方案中因较高的芯片最高结温, 导致烧结银互连层也承受了最大热一机械应力, 相较于芯片堆叠式方案,芯片同侧式和芯片不同侧式方案最大热一机械应力可分别降低 27%和 21%。值得注意的是, 由于芯片堆叠式方案的芯片间几乎直接互连, 回路区域更小,使其具有最小的寄生电感和寄生电阻。芯片同侧式方案居中, 芯片不同侧式方案的寄生电感最大。鉴于可靠性是目前双面散热封装$\mathrm{{SiC}}$ 双向开关器件的最关键因素, 本文确定芯片不同侧式方案作为双面散热双向开关模块的最终设计方案,进行样品研制。

1.3 热一机械应力分析

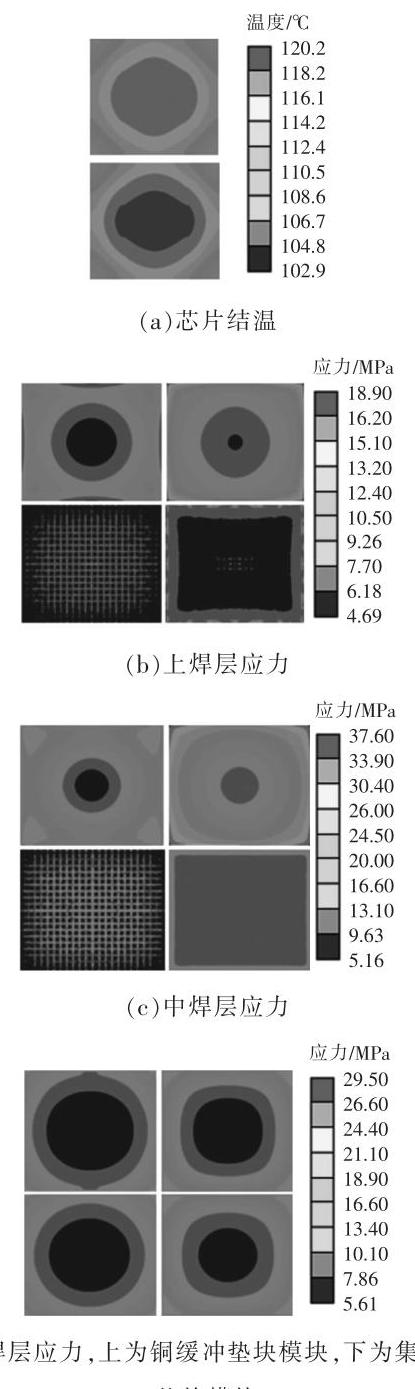

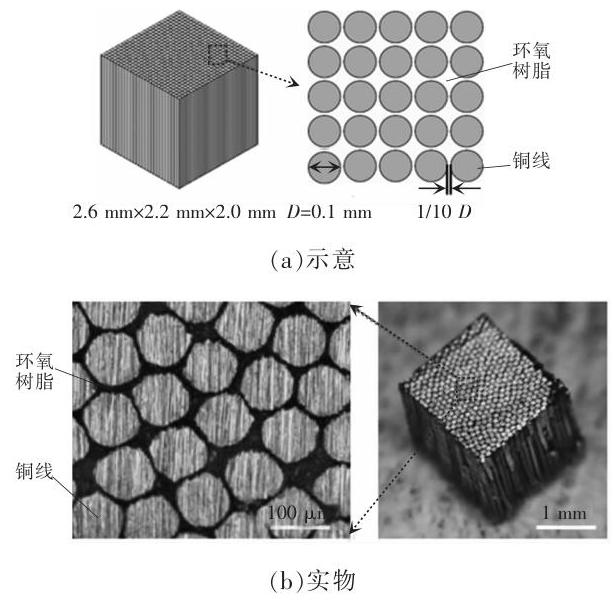

为了验证所提出的集束铜线垫块降低封装连接的热一机械应力的理论可行性, 本文首先使用 ANSYS Workbench 对采用集束铜线垫块的芯片不同侧式$\mathrm{{SiC}}$ 双向开关模块进行热一机械应力仿真分析, 仿真条件同上文一致。本文将缓冲垫块与上 DBC、芯片、下 DBC 之间的焊层分别称为上焊层、中焊层和下焊层。缓冲垫块与焊层等部位采用六面体网格划分, 其余自动网格划分, 模型单元数共计 476886, 节点数 1318402。采用传统铜缓冲垫块的芯片不同侧式$\mathrm{{SiC}}$ 双向开关模块作为对照组进行仿真结果对比。仿真结果如图4 所示。

垫块模块

相比于传统铜缓冲垫块, 使用集束铜线垫块能极大地降低上焊层和中焊层的应力, 分别降低约 51.6%和 36.4%。但值得注意的是, 由于集束铜线垫块中相邻铜丝间隙为导热相对差的环氧树脂,使其散热能力有所下降, 导致芯片最高结温的上升, 约为 1.7%。此外, 我们还需注意, 使用集束铜线垫块缓冲层会导致下焊层应力略上升,约为 4.9%。这是因为当模块中$\mathrm{{SiC}}$ 芯片结温升高时,由于芯片的热膨胀系数较封装材料低,易受到拉伸热应力作用。而此拉伸应力需由缓冲垫块和下 DBC 变形产生应力达到平衡, 但由于采用低杨氏模量的柔性集束铜线垫块缓冲层的将导致中焊层同等受迫变形产生的应力降低, 这就要求下DBC 基板提供更大的变形产生应力来平衡,导致与下 DBC 基板连接的下焊层热应力上升。非常幸运的是,下焊层的应力虽然略微上升,但是它仍然不是双面散热$\mathrm{{SiC}}$ 双向开关模块的可靠性短板。因此, 该方案具有理论可行性, 实现了各封装材料间的应力耦合, 达到了应力均匀化的效果, 有利于提高模块抗热一机械应力疲劳的可靠性。

1.4 模块制备方法

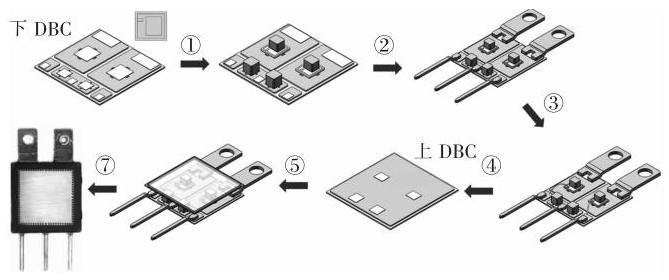

为了进一步验证集束铜线垫块缓冲层降低应力的技术可行性, 本文研制了以集束铜线垫块作为缓冲层的双面模块样品及其封装工艺。本文使用 SiC 芯片为 ROHM SiC MOSFET, 型号为 S4102UCCF。样品封装过程如图5 所示。

① 在下 DBC 基板表面和芯片表面相应位置印刷${110\mu }\mathrm{m}$ 纳米银焊膏；②将芯片、缓冲层和电极精准贴装在已印刷银焊膏表面；③将贴装好的下 DBC 基板进行一次烧结,在 280 °C甲酸气氛中烧结${30}\mathrm{\;{min}}$; ④一次烧结完成后,使用$8\mathrm{{mil}}$ 的铝线进行栅极引线键合；⑤在上 DBC 基板上相应位置印刷纳米银焊膏,然后在${100}{}^{\circ }\mathrm{C}$ 预热${10}\mathrm{\;{min}}$ 去除纳米银焊膏中熔点低的有机物; ⑥将上、下 DBC 基板反向对位扣置进行二次烧结, 烧结工艺与一次烧结工艺一致; 最后将二次烧结完成的双面散热封装的双向开关模块进行塑封。

2 性能表征

收起

2.1 连接界面观察

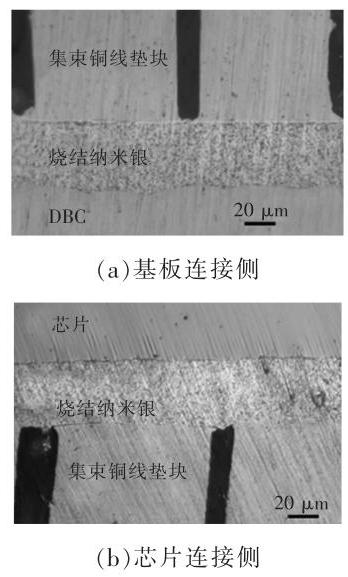

图6 是模块连接界面截面微观图, 烧结前印刷纳米银焊膏厚度约为${110\mu }\mathrm{m}$,在经过加压烧结后烧结纳米银厚度最厚处约为${47\mu }\mathrm{m}$,最薄处厚度约为${43\mu }\mathrm{m}$,由此可见烧结后烧结纳米银具有较为均匀的厚度, 且未见明显分层现象, 且烧结银互连的剪切强度均高于${20}\mathrm{{MPa}}$。所以通过烧结纳米银焊膏集束铜线垫块能够很好地与芯片以及 DBC 连接在一起。

2.2 静态测试

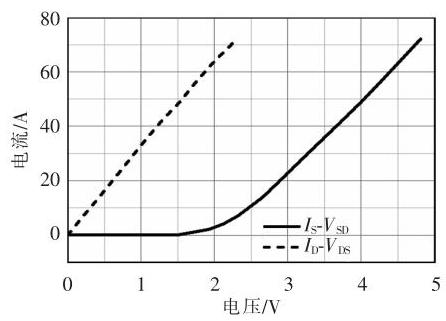

本文对集束铜线垫块模块的静态$I - V$ 电气特性进行了测试,结果如图7 所示。在${V}_{\mathrm{{GS}}}= {18}\mathrm{\;V},{I}_{\mathrm{D}}= {72}\mathrm{\;A}$ 测试条件下,${R}_{\mathrm{{DS}}\left(\mathrm{{on}}\right)} ={31}\mathrm{m}\Omega$,在${V}_{\mathrm{{GS}}}= 0,{I}_{\mathrm{S}}= {72}\mathrm{\;A}$ 测试条件下, SiC 芯片体二极管的${V}_{\mathrm{{SD}}}= {4.78}\mathrm{\;V}$,符合芯片数据手册中给出的标准数值范围。该结果表明, 在双面封装互连过程中没有出现芯片性能退化现象。

2.3 热阻测试

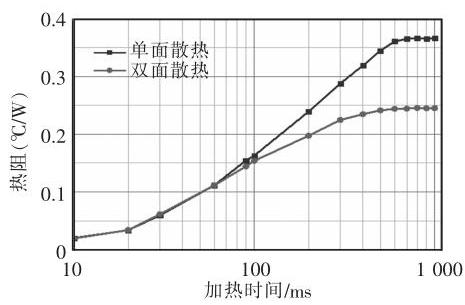

为表征该研制模块的散热性能, 本文采用自主开发的瞬态热阻测试系统分别测试了集束铜线垫块模块在单面水冷散热和双面水冷散热条件下的瞬态热阻情况。在单面水冷散热条件下, 模块的下 DBC 通过导热硅脂固定在水冷散热板上, 在上 DBC 表面贴上一层绝热胶带, 在此条件下忽略下 DBC 向空气传热。而在双面水冷散热条件下, 则需在此基础上在下 DBC 表面同时放置另一块水冷散热板,冷却水温度保持${25}^{\circ }\mathrm{C}$。热阻整体测试结果如图8 所示。

在加热时间小于${100}\mathrm{\;{ms}}$ 时,单面水冷散热和双面水冷散热条件下所测得的瞬态热阻差异小于 5.5%。这说明因为加热时间较短,芯片损耗所产生热量可以迅速从下DBC 的散热水冷板散出, 单侧水冷板的散热效率远高于发热量。而当加热时间大于${100}\mathrm{\;{ms}}$ 后,双面散热的优势迅速体现,模块的瞬态热阻较之单面水冷散热条件差异显著。从图中看出,无论哪种散热条件,加热时间在${600}\mathrm{\;{ms}}$ 以后$\mathrm{{SiC}}$ 模块热阻趋于稳定,可认为模块的热阻接近其稳态热阻。单面水冷散热条件下其稳态热阻值为${0.37}^{\circ }\mathrm{C}/\mathrm{W}$,而在双面散热条件下模块的稳态热阻仅为${0.25}^{\circ }\mathrm{C}/\mathrm{W}$,单面水冷散热稳态热阻较之双面水冷散热稳态热阻高 48%。因此,双面水冷散热对于尤其是采用体二极管续流的高功率$\mathrm{{SiC}}$ 双向开关器件非常必要。

3 结语

收起

本文首先对三种芯片布局结构进行了热力仿真和寄生参数的提取,综合考虑后选择芯片同侧式的布局方式。然后为了减小热机械应力, 从降低杨氏模量的角度提出集束铜线垫块缓冲垫块, 仿真结果显示其能够降低上焊层和中焊层的热应力, 分别为 51.6%和 36.4%。然后制备出以集束铜线垫块为缓冲垫块的模块, 并对其连接界面进行观察, 静态特性和热阻测试, 证明了这种方法的初步可行性。在接下来的研究中, 我们会对采用集束铜线垫块的双面散热 SiC MOSFET 双向开关模块与采用铜缓冲垫块的双面散热 SiC MOSFET 双向开关模块进行功率循环可靠性测试, 进一步验证该封装策略的可行性。

基金

收起

国家自然科学基金资助项目(51922075)
国家自然科学基金资助项目(U1966212)
天津市自然科学基金资助项目(20JCYBJC00970)
天津市自然科学基金资助项目(19JCJQJC61700)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

3D Integration of a three-phase bi-directional power switch[C]// Proceedings of the 2011 14th European Conference on Power Electronics and Applications, 2011: 1-8.

[2]

High power density, low stray inductance, double sided cooled matrix-converter type switch[C]// The 2010 International Power Electronics Conference-ECCE ASIA, 2010: 528-533.

[3]

欧开鸿, 曾正, 王亮, 等. 双面散热 SiC 功率模块的可靠性分析和寿命评估[J]. 中国电机工程学报, 2021. 41(9): 3293-3305.

Kaihong

, Zeng

Zheng

, Wang

Liang

, et al. Reliability analysis and lifetime assessment of double-sided cooling SiC power module[J]. Proceedings of the CSEE, 2021. 41(9): 3293-3305 (in Chinese).

[4]

Design of a low parasitic inductance SiC power module with double-sided cooling[C]// 2017 IEEE Applied Power Electronics Conference and Exposition (APEC), 2017: 3057-3062.

[5]

曾正, 欧开鸿, 吴义伯, 等. 车用双面散热功率模块的热-力协同设计[J]. 电工技术学报, 2020. 35(14): 3050-3064.

Zeng

Zheng

, Ou

kaihong

, Wu

Yibo

, et al. Thermo-mechanical co-design of double-sided cooling power module for electric vehicle application[J]. Transactions of China Electrotechnical Society, 2020. 35(14): 3050-3064 (in Chinese).

[6]

闫海东, 梁陪阶, 梅云辉, 等. 无压低温烧结纳米银封装电力电子器件的进展与思考[J]. 电源学报, 2020. 18(4): 15-23.

Yan

Haidong

, Liang

Peijie

, Mei

Yunhui

, et al. Progress and considerations on pressure-less low-temperature sintering of nano-silver for packaging power electronic devices[J]. Journal of Power Supply, 2020. 18(4): 15-23 (in Chinese).

[7]

Cao

Xiao

, Wang

Tao

, Ngo

KDT

, et al. Parametric study of joint height for a medium-voltage planar package[J]. IEEE Transactions on Components and Packaging Technologies, 2010. 33(3): 553-562.

[8]

Thermo-mechanical simulations of SiC power modules with single and double sided cooling[C]// 2015 16th International Conference on Thermal, Mechanical and Multi-Physics Simulation and Experiments in Microelectronics and Microsystems, 2015: 1-7.

[9]

Integrated Bi-directional SiC MOSFET power switches for efficient, power dense and reliable matrix converter assembly[C]// 2016 IEEE 4th Workshop on Wide Bandgap Power Devices and Applications (WiPDA), 2016: 188-193.

[10]

P-cell and N-cell based IGBT module: Layout design, parasitic extraction, and experimental verification[C]// 2011 Twenty-Sixth Annual IEEE Applied Power Electronics Conference and Exposition (APEC), 2011: 372-378.

[11]

Ren

, Yang

, Zhang

Fan

, et al. Voltage suppression in wire-bond-based multichip phase-leg SiC MOSFET module using adjacent decoupling concept[J]. IEEE Transactions on Industrial Electronics, 2017. 64(10): 8235-8246.

[12]

陆国权, 刘文, 梅云辉. 双面散热 SiC MOSFET 模块的封装结构强度设计[J]. 电工电能新技术, 2018. 37(10): 32-38.

Guoquan

, Liu

Wen

, Mei

Yunhui

. Structural integrity design of double-sided SiC MOSFET module[J]. Advanced Technology of Electrical Engineering and Energy, 2018. 37(10): 32-38 (in Chinese).

[13]

马竟轩, 王尚, 杨东升, 等. 纳米银焊膏热烧结及通电热老化过程动态电阻监测研究[J]. 机械工程学报, 2020. 56(8): 60-68.

Jingxuan

, Wang

Shang

, Yang

Dongsheng

, et al. Dynamic resistance monitoring of nano silver paste during sintering and thermoelectric aging process[J]. Journal of Mechanical Engineering, 2020. 56(8): 60-68 (in Chinese).

[14]

Chen

Gang

, Zhang

Zesheng

, Mei

Yunhui

, et al. Applying viscoplastic constitutive models to predict ratcheting behavior of sintered nanosilver lap-shear joint[J]. Mechanics of Materials, 2014. 72: 61-71.

[15]

Jianfeng

, Castellazzi

, Dai

Tianxiang

, et al. Built-in reliability design of highly integrated solid-state power switches with metal bump interconnects[J]. IEEE Transactions on Power Electronics, 2014. 30(5): 2587-2600.

[16]

低寄生电感功率模块的设计及测试[C]// 中国电源学会第二十届学术年会, 2013: 76-82.

Design and test of low parasitic inductor power module[C]// The 20th China Power Supply Society Conference, 2013: 76-82 (in Chinese).
