宇称—时间对称电场耦合无线电能传输系统电场分布特性研究

PDF下载

郑小瑶 , 江彦伟 , 疏许健 , 周阳 , 赵小光

电源学报 | 电力电子系统中的电磁兼容专辑 2024,22(5): 60-66

收起

电源学报 | 电力电子系统中的电磁兼容专辑 2024, 22(5): 60-66

宇称—时间对称电场耦合无线电能传输系统电场分布特性研究

全屏

郑小瑶, 江彦伟, 疏许健, 周阳, 赵小光

作者信息

福州大学电气工程与自动化学院福州 350108

郑小瑶(1998-),女,硕士。研究方向:无线电能传输技术。E-mail: 220120042@fzu.edu.cn

江彦伟(1990-),男,中国电源学会会员,通信作者,博士,副教授。研究方向: 无线电能传输技术、电力电子控制技术、分数阶电路及其应用。E-mail:jiangyanwei@fzu.edu.cn。

疏许健(1993-),女,博士,副教授。研究方向:无线电能传输技术、电力电子技术、分数阶电路及其应用。E-mail:xujian_shu@fzu.edu.cn。

周阳(1999-),男,硕士。研究方向: 无线电能传输技术。E-mail:210127185@fzu.edu.cn。

赵小光(1997-),男,硕士。研究方向:无线电能传输技术。E-mail: 210120069@fzu.edu.cn。

Study on Electric-field Distribution Characteristics of Parity-time Symmetric Electric-field Coupled Wireless Power Transfer System

Xiaoyao ZHENG, Yanwei JIANG, Xujian SHU, Yang ZHOU, Xiaoguang ZHAO

Affiliations

College of Electrical Engineering and Automation Fuzhou University Fuzhou 350108 China

出版时间: 2024-09-30 doi: 10.13234/j.issn.2095-2805.2024.5.60

文章导航

摘要

收起

电场耦合无线电能传输 ECPT(electric-field coupled wireless power transfer)系统具有耦合极板轻便、跨金属传能、涡流损耗可忽略等优点。其中,宇称−时间对称电场耦合无线电能传输 PT-ECPT(parity-time symmetric ECPT)系统具有在耦合极板间距发生变化时保持恒定输出的特性,具有广泛的应用前景。基于此,研究了PT-ECPT 系统的电场辐射分布。理论分析、仿真及实验结果表明,在强耦合区域且输出功率相同的情况下, PT-ECPT 系统的电场分布在耦合系数较小时比传统的谐振式 ECPT 系统更为集中,使得PT-ECPT 在小耦合系数时安全性更高。

关键词

电场耦合 / 电场泄露 / 无线电能传输系统 / 宇称−时间对称 / 电场分布

Abstract

收起

The electric-field coupled wireless power transfer (ECPT) system possesses several advantages, including lightweight coupling pole plates, cross-metal power transmission and negligible eddy current losses. Specifically, the par-ity-time symmetric ECPT(PT-ECPT) system characterized by its capability to maintain a constant output under variations in the coupling pole plate spacing exhibits promising application prospects. Consequently, the electric-field radiation distribution of the PT-ECPT system was studied. The theoretical analysis, simulations and experimental results indicate that compared with those of the conventional resonant ECPT systems, the electric-field distribution of the PT-ECPT sys-tem is more concentrated in the regions of strong coupling while maintaining identical output power. This concentration is particularly pronounced when the coupling coefficient is small, which makes the PT-ECPT system more secure under conditions of reduced coupling coefficients.

Key words

Electric-field coupled / electric-field leakage / wireless power transfer system / parity-time symmetry / electric-field distribution

引用本文

郑小瑶, 江彦伟, 疏许健, 周阳, 赵小光. 宇称—时间对称电场耦合无线电能传输系统电场分布特性研究. 电源学报, 2024 , 22 (5) : 60 -66 . DOI: 10.13234/j.issn.2095-2805.2024.5.60

Xiaoyao ZHENG, Yanwei JIANG, Xujian SHU, Yang ZHOU, Xiaoguang ZHAO. Study on Electric-field Distribution Characteristics of Parity-time Symmetric Electric-field Coupled Wireless Power Transfer System[J]. Journal of Power Supply, 2024 , 22 (5) : 60 -66 . DOI: 10.13234/j.issn.2095-2805.2024.5.60

正文

收起

电场辐射被认为是造成环境污染的第四大污染源,同时也影响着接触者的健康^[1-2],已成为世界各国共同关注的问题。随着科技的发展与进步, 生活中的电场辐射正在慢慢增加, 对人类健康的威胁不断加剧,同时也引发了人们对各种设备产生电场辐射的担忧。

电场耦合无线电能传输 ECPT (electric-field coupled wireless power transfer)系统以电场为传输介质,将电网的电能经发射端电能变换环节变换为高频电能驱动发射极板, 并在交流电作用下与接收极板形成交互电场, 通过交互电场作用产生位移电流 “流过”极板, 使接收极板接收到发射端的能量,并经电能变换后传输给负载^[3-5]。ECPT系统因耦合极板轻便、跨金属传能、涡流损耗可忽略等优点被应用于交通、水下、煤矿等领域的无线供电^[6-10]。为了确保 ECPT 系统的电场辐射不影响人体和设备, 必须严格限制耦合机构的电场辐射, 因此研究 ECPT 电场辐射的安全性至关重要。文献[11]对ECPT 系统耦合板间的电场进行了研究, 仿真和实验结果表明, 耦合板中部的电场大小近似恒定, 但在耦合板边缘附近由于边缘效应, 电场变大, 在耦合板之间呈沙漏状; 文献[12]研究了水下耦合电容器的电场分布,在金属极板上增加了厚度为$1\mathrm{\;{mm}}$ 的绝缘层,以防止人体误触, 仿真结果表明电场主要集中分布于绝缘介质的内部, 在金属板之间可看作是 1 个匀强电场; 文献[13]提出 1 种阵列极板式耦合机构,通过使用多个移相板来降低边缘场强,有效减少了系统外部的电场辐射,结合有限元仿真结果发现, 采用这种新型极板可将边缘场降低${80}\%$,减轻电场安全要求对电力传输的限制。综上所述,虽然目前对 ECPT 系统电场分布已有一定的研究, 但是其存在的安全问题尚未得到可靠解决。

斯坦福大学教授 Assawaworrarit S 等 14 于 2017 年首次将量子力学中的宇称-时间 PT(parity-time) 对称原理引入到磁场耦合式无线电能传输系统中, 发现磁耦合无线电能传输系统的功率和效率可在一定范围内随距离的变化保持不变。文献[15-16]发现当 ECPT 系统满足 PT 对称条件时, 系统可在耦合极板间距发生变化的情况下保持恒功率和恒效率输出, 因此宇称-时间对称电场耦合无线电能传输 PT-ECPT(PT symmetric ECPT)系统具有广泛的应用前景。基于目前尚无对 PT-ECPT 系统电场分布的研究, 本文通过与谐振式 ECPT 系统对比, 详细研究了 PT-ECPT 系统的电场分布特性。

1 PT-ECPT 与谐振式 ECPT 系统的工作原理

收起

1.1 拓扑结构

PT-ECPT 系统和谐振式 ECPT 系统的基本拓扑分别如图1和图2所示。PT-ECPT 系统主要包括发射端用以提供交流电源的负电阻电路、发射电容极板和补偿电感,以及接收端的电容极板、补偿电感和负载；谐振式 ECPT 系统直接采用交流源提供能量,其他元件与 PT-ECPT 系统相同。

1.2 工作频率对比

根据图1所示系统拓扑,可得电路方程

(1)

$\left\lbrack \begin{matrix}\frac{\mathrm{j}\omega }{\omega 1}- \frac{\mathrm{j}{\omega }_{1}}{\omega \left({1 -{k}^{2}}\right)} +\frac{1}{Q\mathrm{{ST}}}& \frac{\mathrm{j}{\omega }_{1}{C}_{\mathrm{M}}}{\omega {C}_{2}\left({1 -{k}^{2}}\right)} \\\frac{\mathrm{j}{\omega }_{2}{C}_{\mathrm{M}}}{\omega {C}_{1}\left({1 -{k}^{2}}\right)} &\frac{\mathrm{j}\omega }{{\omega }_{2}}- \frac{\mathrm{j}{\omega }_{2}}{\omega \left({1 -{k}^{2}}\right)} +\frac{1}{{Q}_{\mathrm{R}}}\end{matrix}\right\rbrack \left\lbrack \begin{array}{l}{\dot{I}}_{1}\\{\dot{I}}_{2}\end{array}\right\rbrack = 0 $

式中:$\mathrm{j}$ 为虚数单位;$\omega$ 为 PT-ECPT 系统的工作角频率;${\omega }_{1}$ 和${\omega }_{2}$ 分别为发射侧和接收侧的固有谐振频率;$k$ 为耦合系数;${Q}_{\mathrm{{ST}}}$ 为发射侧品质因数,${Q}_{\mathrm{{ST}}}=$ ${\omega }_{1}{L}_{1}/\left({-{R}_{0}+ {R}_{1}}\right)$,其中${L}_{1}$ 为发射侧补偿电感,$-{R}_{0}$ 为发射侧提供功率的负电阻,${R}_{1}$ 为发射侧内阻;${Q}_{\mathrm{R}}$ 为接收侧品质因数,${Q}_{\mathrm{R}}= {\omega }_{2}{L}_{2}/\left({{R}_{2}+ {R}_{\mathrm{L}}}\right)$,其中${L}_{2}$ 为接收侧补偿电感,${R}_{2}$ 为接收侧内阻,${R}_{\mathrm{L}}$ 为接收侧电路消耗功率的负载电阻;${C}_{1}$ 和${C}_{2}$ 分别为发射侧和接收侧的电容;${C}_{\mathrm{M}}$ 为发射侧极板与接收侧极板之间的互电容;${\dot{I}}_{1}$ 和${\dot{I}}_{2}$ 分别为发射侧和接收侧的电流。

在 ECPT 系统中,${C}_{\mathrm{M}}\ll {C}_{1}\text{、}{C}_{2}$,即${k}^{2}\ll 1$,因此$\left({1 -{k}^{2}}\right)\approx 1$,式 (1) 可化简为

(2)

$\left\lbrack \begin{matrix}\frac{\mathrm{j}\omega }{{\omega }_{1}}- \frac{\mathrm{j}{\omega }_{1}}{\omega }+ \frac{1}{{Q}_{\mathrm{{ST}}}}& \frac{\mathrm{j}{\omega }_{1}{C}_{\mathrm{M}}}{\omega {C}_{2}}\\\frac{\mathrm{j}{\omega }_{2}{C}_{\mathrm{M}}}{\omega {C}_{1}}& \frac{\mathrm{j}\omega }{{\omega }_{2}}- \frac{\mathrm{j}{\omega }_{2}}{\omega }+ \frac{1}{{Q}_{\mathrm{R}}}\end{matrix}\right\rbrack \left\lbrack \begin{matrix}{\dot{I}}_{1}\\{\dot{I}}_{2}\end{matrix}\right\rbrack = 0 $

要使所述系统方程存在非零解, 则式 (2)的行列式应为${0}^{\left\lbrack {17}\right\rbrack }$,同时在 PT 对称条件下要求发射侧和接收侧的固有谐振频率相同,即${\omega }_{1}= {\omega }_{2}$,由此可得

(3)

$- {\left(\frac{\omega }{{\omega }_{1}}- \frac{{\omega }_{1}}{\omega }\right)}^{2}+ \mathrm{j}\left({\frac{\omega }{{\omega }_{1}}- \frac{{\omega }_{1}}{\omega }}\right)\left({\frac{1}{{Q}_{\mathrm{{ST}}}}+ \frac{1}{{Q}_{\mathrm{R}}}}\right)+ \\\frac{1}{{Q}_{\mathrm{{ST}}}{Q}_{\mathrm{R}}}+ {\left(\frac{{\omega }_{1}}{\omega }k\right)}^{2}= 0 $

分离式(3)的实部和虚部,可得

(4)

$\left({\frac{\omega }{{\omega }_{1}}- \frac{{\omega }_{1}}{\omega }}\right)\left({\frac{1}{{Q}_{\mathrm{{ST}}}}+ \frac{1}{{Q}_{\mathrm{R}}}}\right)= 0 $

(5)

$- {\left(\frac{\omega }{{\omega }_{1}}- \frac{{\omega }_{1}}{\omega }\right)}^{2}+ \frac{1}{{Q}_{\mathrm{{ST}}}{Q}_{\mathrm{R}}}{\left(\frac{{\omega }_{1}}{\omega }k\right)}^{2}= 0 $

对于上述条件,分 2 种情况$\left({\omega \neq {\omega }_{0}}\right.$ 和$\left.{\omega ={\omega }_{0}}\right)$ 进行讨论。

情况 1: 当系统工作角频率不等于系统固有谐振角频率即$\omega \neq {\omega }_{0}$ 时,由式 (4) 可求得$-{R}_{0}$ 为

(6)

$- {R}_{0}= -{R}_{1}- \frac{{C}_{2}}{{C}_{1}}\left({{R}_{\mathrm{L}}+ {R}_{2}}\right)$

由式(5)可推导出系统的工作角频率为

(7)

$\omega ={\omega }_{1}\sqrt{\frac{B \pm \sqrt{{B}^{2}+ 4\left({{k}^{2}- 1}\right)}}{2}}$

式中,$B = 2 -{\left\lbrack \left({R}_{2}+ {R}_{\mathrm{L}}\right)/\left({\omega }_{1}{L}_{2}\right)\right\rbrack }^{2}$。

要使系统的工作角频率为实数, 须满足条件

(8)

$\left\{\begin{array}{l}\frac{B \pm \sqrt{{B}^{2}+ 4\left({{k}^{2}- 1}\right)}}{2}\geq 0 \\{B}^{2}+ 4\left({{k}^{2}- 1}\right)\geq 0 \end{array}\right.$

经化简求得

(9)

$ k >{k}_{\mathrm{c}}= {\omega }_{2}{C}_{2}\left({{R}_{2}+ {R}_{\mathrm{L}}}\right)$

式中,${k}_{\mathrm{c}}$ 为临界耦合系数。

可知,当$k >{k}_{\mathrm{c}}$ 时,系统工作在强耦合区域；当$k <{k}_{\mathrm{c}}$ 时,系统工作在弱耦合区域,不满足 PT 对称条件。

情况 2: 当系统工作角频率等于系统固有谐振角频率即$\omega ={\omega }_{0}$ 时,认为系统处于破碎的$\mathrm{{PT}}$ 对称态。

对于图2所示的谐振式 ECPT 系统,其工作角频率始终为系统固有谐振角频率,即$\omega ={\omega }_{0}$。

2 PT-ECPT 与谐振式 ECPT 系统的极板电压分析

收起

2.1 极板电压求解

ECPT 系统的电场辐射主要来源于耦合极板的电压。为了研究谐振式 ECPT 系统和 PT-ECPT 系统的电场辐射,本节利用电路理论对比分析 2 种系统极板电压${V}_{\mathrm{{CM}}}$ 的特性。

根据图1所示系统拓扑,可得电路方程

(10)

$\left\{\begin{array}{l}\left({\mathrm{j}\omega {L}_{1}+ {R}_{1}+ \frac{1}{\mathrm{j}\omega {C}_{1}}}\right){\dot{I}}_{1}- \frac{1}{\mathrm{j}\omega {C}_{1}}- {\dot{I}}_{\mathrm{M}}= {\dot{V}}_{\mathrm{{ab}}}\\- \frac{1}{\mathrm{j}\omega {C}_{1}}{\dot{I}}_{1}+ \left({\frac{1}{\mathrm{j}\omega {C}_{1}}+ \frac{1}{\mathrm{j}\omega {C}_{\mathrm{M}}}+ \frac{1}{\mathrm{j}\omega {C}_{2}}}\right){\dot{I}}_{\mathrm{M}}- \\\;\frac{1}{\mathrm{j}\omega {C}_{2}}{\dot{I}}_{2}= 0 \\- \frac{1}{\mathrm{j}\omega {C}_{2}}{\dot{I}}_{\mathrm{M}}+ \left({\mathrm{j}\omega {L}_{2}+ {R}_{2}+ {R}_{\mathrm{M}}+ \frac{1}{\mathrm{j}\omega {C}_{2}}}\right){\dot{I}}_{\mathrm{a}}= 0 \end{array}\right.$

式中:${\dot{I}}_{\mathrm{M}}$ 为流过电容${C}_{\mathrm{M}}$ 的电流;${\dot{V}}_{\mathrm{{ab}}}$ 为$\mathrm{{PT}}- \mathrm{{ECPT}}$ 系统中负电阻两端的电压。

化简式(10)可得

(11)

${\dot{V}}_{\mathrm{{CM}\_ {PT}}}= \frac{{\dot{V}}_{\mathrm{{ab}}}}{\frac{{C}_{\mathrm{M}}}{{C}_{1}}+ \frac{{C}_{\mathrm{M}}{X}_{2}}{{C}_{2}{X}_{1}}- \left({\frac{{C}_{\mathrm{M}}}{{C}_{1}}+ \frac{{C}_{\mathrm{M}}}{{C}_{2}}}\right){X}_{2}}$

式中:${\dot{V}}_{\mathrm{{CM}}- \mathrm{{PT}}}$ 为$\mathrm{{PT}}- \mathrm{{ECPT}}$ 系统中电容${C}_{\mathrm{M}}$ 两端的电压;${X}_{1}= \left({-\frac{{\omega }^{2}}{{\omega }_{1}^{2}}+ \mathrm{j}\frac{1}{{Q}_{\mathrm{R}}}\frac{\omega }{{\omega }_{1}}+ 1}\right),{Q}_{\mathrm{R}}= \frac{1}{\omega {C}_{2}\left({{R}_{2}+ {R}_{\mathrm{L}}}\right)};{X}_{2}=$

$\left({-\frac{{\omega }^{2}}{{\omega }_{1}^{2}}+ \mathrm{j}\frac{\omega }{{\omega }_{1}}\frac{1}{{Q}_{\mathrm{{ST}}}}+ 1}\right),{Q}_{\mathrm{{ST}}}= \frac{1}{\omega {C}_{1}{R}_{1}}。$

根据图2所示系统拓扑,可得电路方程

(12)

$\left\{\begin{array}{l}{R}_{1}{\dot{I}}_{1}- \frac{1}{\mathrm{j}\omega {C}_{1}}{\dot{I}}_{\mathrm{M}}= {\dot{V}}_{\mathrm{S}}\\- \frac{1}{\mathrm{j}\omega {C}_{1}}{\dot{I}}_{1}+ \left({\frac{1}{\mathrm{j}\omega {C}_{1}}+ \frac{1}{\mathrm{j}\omega {C}_{\mathrm{M}}}+ \frac{1}{\mathrm{j}\omega {C}_{2}}}\right){\dot{I}}_{\mathrm{M}}- \\\;\frac{1}{\mathrm{j}\omega {C}_{2}}{\dot{I}}_{2}= 0 \\- \frac{1}{\mathrm{j}\omega {C}_{2}}{\dot{I}}_{\mathrm{M}}+ \left({{R}_{2}+ {R}_{\mathrm{M}}}\right){\dot{I}}_{\mathrm{A}}= 0 \end{array}\right.$

式中,${\dot{V}}_{\mathrm{S}}$ 为谐振式 ECPT 系统中的输入交流电压。

化简式(12)可得

(13)

${\dot{V}}_{\mathrm{{CM}\_ R}}= \frac{{Q}_{\mathrm{{ST}}}{\dot{V}}_{\mathrm{S}}}{-\frac{{C}_{\mathrm{M}}}{{C}_{1}}{Q}_{\mathrm{{ST}}}- \frac{{C}_{\mathrm{M}}}{{C}_{2}}{Q}_{\mathrm{R}}+ \mathrm{j}\left({\frac{{C}_{\mathrm{M}}}{{C}_{1}}+ 1 +\frac{{C}_{\mathrm{M}}}{{C}_{2}}}\right)} $

式中:${\dot{V}}_{\mathrm{{CM}.R}}$ 为谐振式 ECPT 系统中电容${C}_{\mathrm{M}}$ 两端的电压;${Q}_{\mathrm{{SI}}}= {\omega }_{1}{L}_{1}/{R}_{1};{Q}_{\mathrm{R}}= {\omega }_{2}{L}_{2}/\left({{R}_{2}+ {R}_{\mathrm{L}}}\right)$。

2.2 电路仿真和实验验证

本文采用的系统电路参数见表1。根据式 (11) 和式(13)可分别求得 PT-ECPT 系统和谐振式 ECPT 系统的极板电压理论值; 将表1所示电路参数输入仿真软件 Ansys Maxwell 可得其极板电压的仿真值。为了测试实际极板电压应力, 本文搭建了实验样机平台,如图3所示。

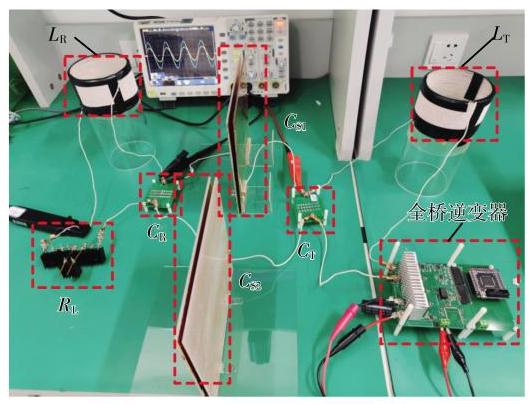

实验样机由发射端电感${L}_{\mathrm{T}}$ 、发射端电容${C}_{\mathrm{T}}$ 、接收端电感${L}_{\mathrm{R}}$ 、接收端电容${C}_{\mathrm{R}}$ 、全桥逆变电路和耦合极板组成,其中耦合极板为 4 块${20}\mathrm{\;{mm}}\times {20}\mathrm{\;{mm}}$ 的方形铜片。当全桥逆变电路工作在 PT-ECPT 系统中时, 通过控制其输出电压、电流相位使其等效为 1 个负电阻^[18],为 PT-ECPT 系统工作提供能量。

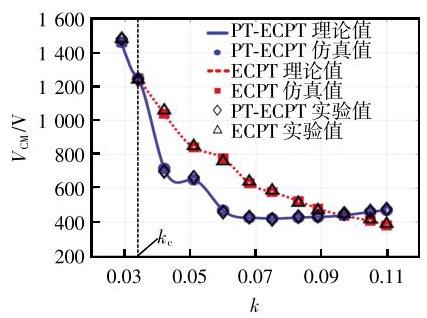

图4为输出功率为${50}\mathrm{\;W}$ 时, PT-ECPT 系统和谐振式 ECPT 系统极板电压随耦合系数$k$ 变化的曲线。可以看出,存在 1 个耦合系数${k}_{\mathrm{c}}= {0.034}$,其将 PT-ECPT 系统工作区间分为强耦合区域和弱耦合区域。在弱耦合区域$\left({k <{0.034}}\right)$, PT-ECPT系统具有与谐振式 ECPT 系统相同的工作频率和极板电压应力; 在强耦合区域$\left({k >{0.034}}\right)$, PT-ECPT系统的极板电压应力在耦合系数较小时更低,而谐振式 ECPT 系统的极板电压应力在耦合系数较大时更低。同时可以看出, 理论结果、电路仿真结果和实验结果具有较好的一致性。

3 PT-ECPT 与谐振式 ECPT 系统的电场分布仿真分析

收起

3.1 电场辐射标准

表2为国际非电离辐射防护委员会 ICNIRP (international commission on non-ionizing radiation protection) 指南中一般公众接触的时变电场和磁场参考水平[19]。

3.2 电场分布仿真

根据表2所示国际电磁辐射标准,在$3\mathrm{{kHz}}\sim$ ${10}\mathrm{{MHz}}$,电场强度不应超过${83}\mathrm{\;V}/{\mathrm{m}}_{0}$ 因此本文定义电场强度高于${83}\mathrm{\;V}/\mathrm{m}$ 的区域为非安全区,电场强度低于${83}\mathrm{\;V}/\mathrm{m}$ 的区域为安全区,安全区与非安全区的交界线为安全区域分界线, 安全区域分界线到耦合极板的距离为电场辐射距离。为了不失一般性, 在分析对比 2 种系统耦合机构电场分布时, 采用相同的电路拓扑和系统参数, 电路固有谐振频率设定为${500}\mathrm{{kHz}}$,通过计算和仿真得出 2 种系统的极板电压应力,输入仿真软件,对上述 2 种系统的耦合机构模型进行电场分布仿真。

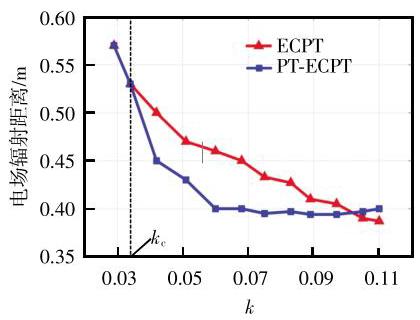

图5为输出功率为${50}\mathrm{\;W}$ 时, PT-ECPT 系统和谐振式 ECPT 系统电场辐射距离随耦合系数$k$ 变化的曲线。可以看出,在弱耦合区域$\left({k <{0.034}}\right)$, PT-ECPT 系统具有与谐振式 ECPT 系统相同的工作频率和电场辐射距离；在强耦合区域$\left({k >{0.034}}\right)$, PT-ECPT 系统的电场分布在耦合系数较小时更集中, 而谐振式 ECPT 系统的电场分布在耦合系数较大时更集中。由于 ECPT 系统主要工作在耦合系数较小的区域, 因此采用 PT-ECPT 系统的安全性更高。

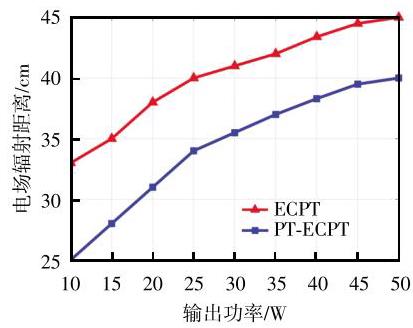

图6为 PT-ECPT 系统和谐振式 ECPT 系统在耦合系数$k ={0.06827}$ 时,电场辐射距离随输出功率变化的曲线。可以看出,在相同耦合系数下, 2 种系统随着输出功率的增加, 电场辐射距离都增大, 即产生了更大的电场辐射。

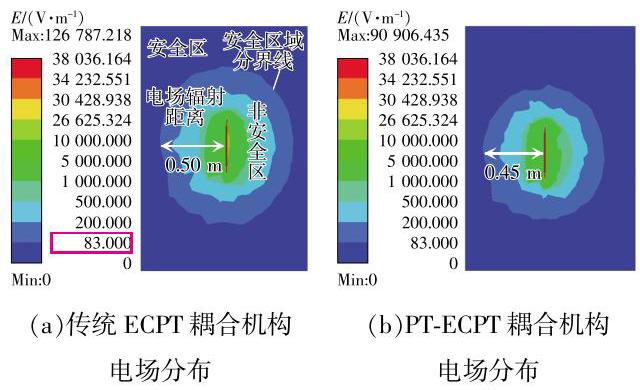

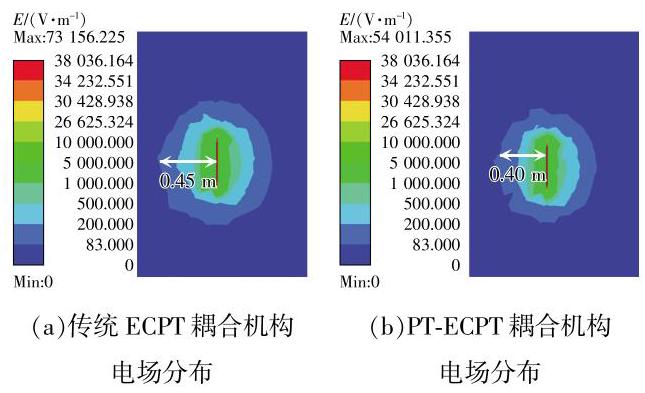

图7和图8分别为输出功率为${50}\mathrm{\;W}$ 时, 2 种系统在不同耦合系数下的电场辐射分布。由图7可以看出,当耦合系数$k ={0.041}$ 时,谐振式 ECPT 系统和 PT-ECPT 系统耦合机构产生的电场辐射距离分别为${0.50}\mathrm{\;m}$ 和${0.45}{\mathrm{\;m}}_{\circ }$ 由图8可以看出,当耦合系数$k ={0.06827}$ 时,谐振式 ECPT 系统和 PT-ECPT 系统耦合机构产生的电场辐射距离分别为${0.45}\mathrm{\;m}$ 和${0.40}\mathrm{\;m}$。

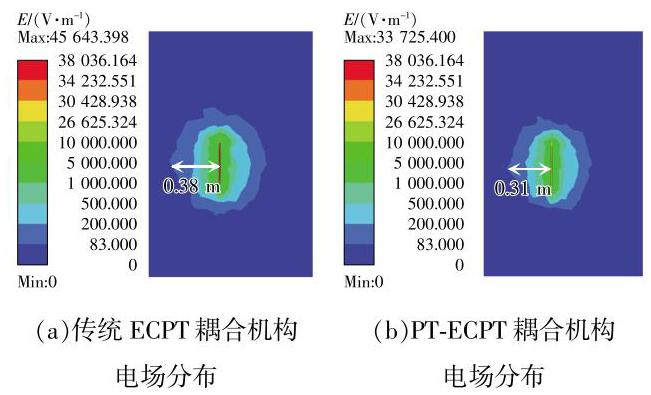

图9为耦合系数$k ={0.06827}$,输出功率为${20}\mathrm{\;W}$ 时, 2 种系统的电场辐射分布。可以看出, 谐振式 ECPT 系统和 PT-ECPT 系统耦合机构产生的电场辐射距离分别为${0.38}\mathrm{\;m}$ 和${0.31}\mathrm{\;m}$。对比图7和图8可以看出, 在相同耦合系数、不同输出功率下, PT-ECPT 系统产生的电场辐射明显小于谐振式 ECPT系统。

4 结语

收起

本文通过电路理论分析了 PT-ECPT 系统与谐振式 ECPT 系统的 SS 型拓扑, 推导了 PT-ECPT 系统的工作频率和临界耦合系数。同时,给出了 2 种系统的极板电压表达式, 并通过仿真和实验验证了理论分析的正确性。结果表明:在强耦合区域且输出功率相同的情况下, PT-ECPT 系统的电场分布在耦合系数较小时更为集中, 而谐振式 ECPT 系统的电场分布在耦合系数较大时更为集中, 由于 ECPT 系统主要工作在耦合系数较小的区域内, 因此采用 PT-ECPT 系统安全性更高。通过本文的分析和验证, 总结了 PT-ECPT 系统与谐振式 ECPT 系统的电场分布特征,可为今后的研究提供参考。
