计及指标重要度的地铁供电设备健康状态分级评估方法

PDF下载

叶东 ¹ , 郑杰 ¹ , 代一平 ¹ , 靳疆禾 ¹ , 陈智超 ² , 冯玎 ² , 林圣 ²

都市快轨交通 | 机电工程 2024,37(2): 116-117

收起

都市快轨交通 | 机电工程 2024, 37(2): 116-117

计及指标重要度的地铁供电设备健康状态分级评估方法

全屏

叶东¹, 郑杰¹, 代一平¹, 靳疆禾¹, 陈智超², 冯玎², 林圣²

作者信息

¹ 成都地铁运营有限公司成都 610058

² 西南交通大学电气工程学院成都 610031

叶东，男，本科，高级工程师，从事地铁供电设备维护与健康管理相关工作，yedong16@163.com

Health Status Grading Evaluation Method of Subway Power Supply Equipment Considering Index Importance

Dong YE¹, Jie ZHENG¹, Yiping DAI¹, Jianghe JIN¹, Zhichao CHEN², Ding FENG², Sheng LIN²

Affiliations

¹ Chengdu Metro Operation Co., Ltd. Chengdu 610058

² School of Electrical Engineering Southwest Jiaotong University Chengdu 610031

doi: 10.3969/j.issn.1672-6073.2024.02.017

文章导航

摘要

收起

针对现有维修模式中存在的“维修不足”和“维修过度”等问题,提出了一种计及指标重要度的地铁供电设备健康状态分级评估方法。根据层次分析和模糊统计相结合的方法求解设备健康值,并将指标的重要度考虑在内,对设备所处的健康状态进行等级划分,最后以干式变压器为例进行实例分析。研究结果表明:利用本文提出的评估方法能够合理地表征地铁供电设备的健康状态,与实际情况符合,验证了方法的准确性及可行性。

关键词

轨道交通 / 供电设备 / 状态维修 / 分级评估 / 健康值 / 健康状态

Abstract

收起

To address the problems of “insufficient maintenance” and “excessive maintenance" in existing maintenance modes, a health status grading evaluation method for subway power supply equipment that considers the importance of indicators is proposed. First, the equipment health value was solved according to a combination of an analytic hierarchy process and fuzzy statistics. The importance of the index was considered, and the health status of the equipment was graded. Finally, a drytype transformer was considered for analysis. The results show that the obtained results can reasonably characterize the health status of the subway power supply equipment, which is consistent with the actual situation, and verify the accuracy and feasibility of the method.

Key words

rail transit / power supply equipment / condition-based maintenance / grading assessment / health value / health status

引用本文

叶东, 郑杰, 代一平, 靳疆禾, 陈智超, 冯玎, 林圣. 计及指标重要度的地铁供电设备健康状态分级评估方法. 都市快轨交通, 2024 , 37 (2) : 116 -117 . DOI: 10.3969/j.issn.1672-6073.2024.02.017

Dong YE, Jie ZHENG, Yiping DAI, Jianghe JIN, Zhichao CHEN, Ding FENG, Sheng LIN. Health Status Grading Evaluation Method of Subway Power Supply Equipment Considering Index Importance[J]. Urban Rapid Rail Transit, 2024 , 37 (2) : 116 -117 . DOI: 10.3969/j.issn.1672-6073.2024.02.017

正文

收起

地铁供电设备作为地铁的重要组成部分, 其可靠运行对于确保地铁运维的安全性和稳定性至关重要, 地铁供电设备的可靠运行需要维修维护工作的有效开展。现有的以定期维修、事后维修为主的维修体制易造成人力和财力的极大浪费 ^{[ 1 - 2 ]} ,而以健康状态评估结果为依据的状态维修能够很好地解决这一问题 ^{[ 3 ]} ,通过评估设备的状态对设备的故障发展趋势进行判断, 可以达到更好的评估效果。

针对设备健康评估, 已有研究基于失效物理模型的方法,通过采用 Wiener 过程 ^{[ 4 ]} 、Gauss-Poisson 过程 ^{[ 5 ]} 和部分可观察马尔科夫过程 ^{[ 6 ]} 来描述设备劣化过程, 很好地契合了设备性能劣化随时间逐步加速这一特性。由于设备实际运行过程的复杂性, 仅仅依靠物理模型无法准确地求解出设备的健康状态, 需要利用传感器或试验获取的数据来对设备健康状态进行分析, 文献[ 7 - 8 ]采用隐马尔可夫模型评估设备的健康状态；文献[ 9 ]基于支持向量机拟合设备健康指标, 并以此对设备健康状态进行评估; 文献[ 10 ]根据人工神经网络方法搭建健康评估模型。

考虑到部分情况下无法获取足够的数据用于健康评估, 可对设备的历史故障记录进行统计, 从而推测出其可靠性, 用以衡量设备的健康状态。文献[ 11 - 12 ] 采用贝叶斯网络分析方法, 搭建出设备故障树分析模型, 分析不同故障下设备的健康状态; 文献[ 13 ]结合模糊统计数学的理论, 以量化评价的方法减少了传统健康评估方法的主观性。

对于设备的量化评价, 需要给出不同健康状态之间的临界值, 文献[ 14 - 16 ]分别给出电力系统、高铁和地铁中设备分数值与健康状态之间的对应关系, 从而求解不同实测数据下设备的健康状态。此类研究在获取设备健康状态的过程中虽给出了不同健康状态的临界值, 但针对其临界值的定量获取方式, 目前鲜有研究。

本文以地铁供电设备作为研究对象, 结合已有研究, 对能够表征地铁供电设备的状态指标进行整理和归纳, 提出层次分析(analytic hierarchy process, AHP) 和模糊统计相结合的方法, 对指标权重值和设备健康值进行计算, 在获取各状态指标权重的基础上, 将各状态指标对应的权重转化为百分制进行扣分处理, 得到 “健康”“亚健康”“预警” 和 “告警” 4 种健康状态之间的健康分数临界值, 达到实现地铁供电设备健康值范围与健康状态相对应的目的。

1 基于 AHP-模糊统计的地铁供电设备健康值计算

收起

本文采用层次分析法, 通过专家评分的方法获取地铁供电设备各状态指标的初始权重,并利用模糊统计的方法, 通过引入模糊隶属度来修正权重, 减少认知主观性对健康评估结果的影响, 从而获取地铁供电设备各状态指标的综合权重。最后根据状态指标实测值的不同对指标相应分数进行扣分处理, 得到地铁供电设备的健康值。

1.1 地铁供电设备状态指标权重计算

根据已有文献[ 17 - 19 ],获取能够表征地铁供电设备健康状态的 $n$ 个指标。

邀请现场多位专家对 $n$ 个状态指标的重要程度进行两两比较, 通过对所有专家的评分结果计算平均值, 得到一个 $n \times n$ 的成对比较矩阵 $\mathbf{A}$ ,有 $\mathbf{A}= {\left({a}_{ij}\right)}_{n \times n}$ 。

对于矩阵 $\mathbf{A}$ 中的各元素,有 ${a}_{ij}> 0,{a}_{ij}= 1/{a}_{ji},{a}_{ii}= 1$ 。将第 $i$ 个状态指标和第 $j$ 个状态指标的重要程度进行比较。指标 $i$ 与指标 $j$ 重要程度相同时, ${a}_{ij}= 1$ ; 指标 $i$ 与指标 $j$ 相比稍微重要时, ${a}_{ij}= 3$ ; 指标 $i$ 与指标 $j$ 相比明显重要时, ${a}_{ij}= 5$ ; 指标 $i$ 与指标 $j$ 相比强烈重要时, ${a}_{ij}= 7$ ; 指标 $i$ 与指标 $j$ 相比极端重要时, ${a}_{ij}= 9$ 。

对获取的成对比较矩阵 $\mathbf{A}$ 进行一致性检验。若通过一致性检验, 说明矩阵的一致性偏离程度在合理范围内,通过计算矩阵 $\mathbf{A}$ 最大特征值 ${\lambda }_{\max }$ 所对应的特征向量即可得到地铁供电设备各状态指标的初始权重 $W =\left({{\omega }_{1},{\omega }_{2},\cdots ,{\omega }_{n}}\right)$ ,其中 ${\omega }_{n}$ 表示第 $n$ 个指标的初始权重；若未通过一致性检验,则需重新进行评分,直至得到的矩阵通过一致性检验。

由于专家在对状态指标的重要程度进行比较的过程中, 会存在一定的主观性, 从而对最终的评价结果产生影响。故需要采用隶属度来确定不同实测值下, 各指标所属 “健康”“亚健康”“预警”“告警” 4 种健康状态等级的概率,从而减少主观因素所带来的影响。

结合指标的隶属度函数曲线, 计算各个状态指标隶属于 “健康”“亚健康”“预警”“告警” 4 个健康状态的隶属度 ${\lambda }_{i}^{\left( 1\right)}\text{、}{\lambda }_{i}^{\left( 2\right)}\text{、}{\lambda }_{i}^{\left( 3\right)}\text{、}{\lambda }_{i}^{\left( 4\right)}, i$ 代表各指标对应的序号, $i = 1,2,3,\cdots , n$ ,则有 ${\lambda }_{i}^{\left( 1\right)} +{\lambda }_{i}^{\left( 2\right)} +{\lambda }_{i}^{\left( 3\right)} +{\lambda }_{i}^{\left( 4\right)} = 1$ 。

结合文献[ 17 - 19 ]中的规定,获取各状态指标的阈值范围(指标处于正常运行状态下的实测值范围)。根据状态指标阈值的区间范围不同, 可以将状态指标划分为成本型指标、效益型指标和限制型指标 3 类。其中, 成本型指标阈值范围存在上限, 效益型指标阈值范围存在下限,限制型指标阈值范围同时存在上下限。

考虑到设备未发生故障时, 虽然会受到环境等因素的影响, 但文献[ 20 - 21 ]指出, 设备健康状态与指标实测值 $z$ 之间近似成线性变化关系,故在此处以一次函数的形式对状态指标隶属度随实测值的变化情况进行表征。3 类状态指标的隶属度函数曲线如图 1 所示。

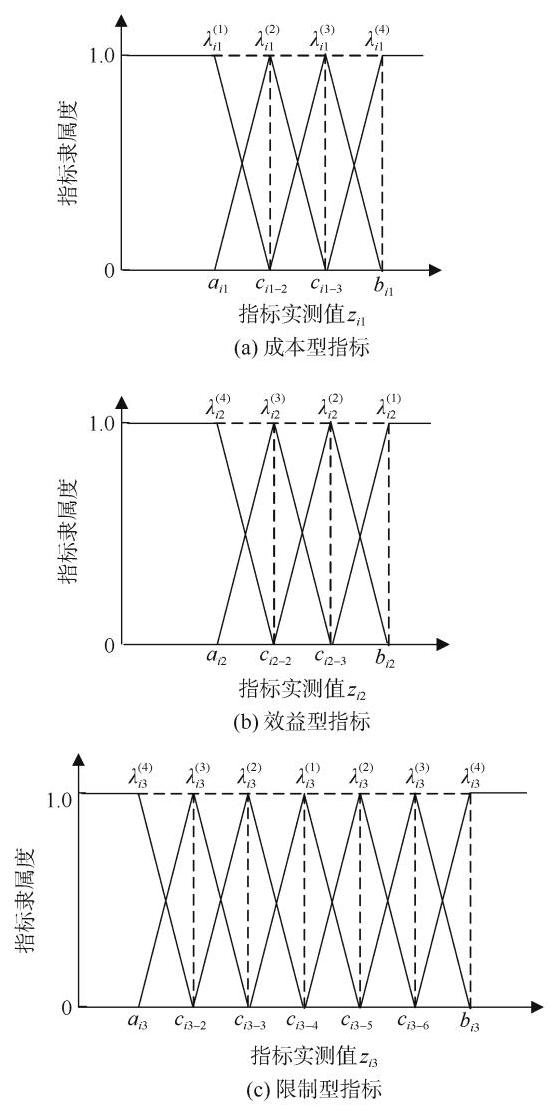

1) 成本型指标隶属度函数: 成本型指标的阈值范围存在上限, 实测值越小越好, 其隶属度函数曲线如图 1(a) 所示。

在图 1(a) 中, ${a}_{i1}$ 为状态指标最优临界值, ${b}_{i1}$ 为状态指标最差临界值,当状态指标实测值小于等于 ${a}_{i1}$ 时,状态指标完全隶属于 “健康” 状态；当状态指标实测值大于等于 ${b}_{i1}$ 时,状态指标完全隶属于 “告警” 状态。其中, ${a}_{i1}$ 可通过现场人员结合自身经验给出具体数值, ${b}_{i1}$ 可通过查阅文献[ 20 ]获取,在 $\left({{a}_{i1},{b}_{i1}}\right)$ 内插入 ${c}_{{i1}- 2},{c}_{{i1}- 3}$ 两个点,将其等分为 3 个区间,各区间长度 ${d}_{i1}= \left({{b}_{i1}- {a}_{i1}}\right)/3$ ,代入指标实测值 ${z}_{i1}$ ,成本型指标的隶属度 ${\lambda }_{i1}^{\left( 1\right)}$ 、 ${\lambda }_{i1}^{\left( 2\right)}$ 、 ${\lambda }_{i1}^{\left( 3\right)}$ 、 ${\lambda }_{i1}^{\left( 4\right)}$ 计算式分别为

(1) ${\lambda }_{i1}^{\left( 1\right)} =\left\{\begin{array}{ll} 1,& {z}_{i1}< {a}_{i1}\\\frac{{c}_{{i1}- 2}- {z}_{i1}}{{d}_{i1}},& {a}_{i1}\leq {z}_{i1}< {c}_{{i1}- 2}\\ 0,& {z}_{i1}\geq {c}_{{i1}- 2}\end{array}\right.$

(2) ${\lambda }_{i1}^{\left( 2\right)} =\left\{\begin{array}{l} 0,\;{z}_{i1}< {a}_{i1}\\\frac{{z}_{i1}- {a}_{i1}}{{d}_{i1}},{a}_{i1}\leq {z}_{i1}< {c}_{{i1}- 2}\\\frac{{c}_{{i1}- 3}- {z}_{i1}}{{d}_{i1}},{c}_{{i1}- 2}\leq {z}_{i1}< {c}_{{i1}- 3}\\ 0,\;{z}_{i1}\geq {c}_{{i1}- 3}\end{array}\right.$

(3) ${\lambda }_{i1}^{\left( 3\right)} =\left\{\begin{array}{l} 0,\;{z}_{i1}< {c}_{{i1}- 2}\\\frac{{z}_{i1}- {c}_{{i1}- 2}}{{d}_{i1}},{c}_{{i1}- 2}\leq {z}_{i1}< {c}_{{i1}- 3}\\\frac{{b}_{i1}- {z}_{i1}}{{d}_{i1}},{c}_{{i1}- 3}\leq {z}_{i1}< {b}_{i1}\\ 0,\;{z}_{i1}\geq {b}_{i1}\end{array}\right.$

(4) ${\lambda }_{i1}^{\left( 4\right)} =\left\{\begin{array}{ll} 0,& {z}_{i1}< {c}_{{i1}- 3}\\\frac{{z}_{i1}- {c}_{{i1}- 3}}{{d}_{i1}},& {c}_{{i1}- 3}\leq {z}_{i1}< {b}_{i1}\\ 1,& {z}_{i1}\geq {b}_{i1}\end{array}\right.$

2) 效益型指标隶属度函数: 效益型指标的阈值范围存在下限,实测值越大越好,其隶属度函数曲线如图 1(b) 所示。

在图 1(b) 中, ${a}_{i2}$ 为状态指标最差临界值, ${b}_{i2}$ 为状态指标最优临界值,当状态指标实测值小于等于 ${a}_{i2}$ 时, 状态指标完全隶属于 “告警” 状态; 当状态指标实测值大于等于 ${b}_{i2}$ 时,状态指标完全隶属于 “健康” 状态。其中, ${a}_{i2}$ 可通过查阅文献[20] 获取, ${b}_{i2}$ 可通过现场人员结合自身经验给出具体数值,在 $\left({{a}_{i2},{b}_{i2}}\right)$ 内插入 ${c}_{{i2}- 2}$ , ${c}_{{i2}- 3}$ 两个点,将其等分为 3 个区间,各区间长度 ${d}_{i2}=$ $\left({{b}_{i2}- {a}_{i2}}\right)/3$ ,代入指标实测值 ${z}_{i2}$ ,效益型指标的隶属度 ${\lambda }_{i2}^{\left( 1\right)}$ 、 ${\lambda }_{i2}^{\left( 2\right)}$ 、 ${\lambda }_{i2}^{\left( 3\right)}$ 、 ${\lambda }_{i2}^{\left( 4\right)}$ 计算式分别为

(5) ${\lambda }_{i2}^{\left( 1\right)} =\left\{\begin{array}{ll} 0,& {z}_{i2}< {c}_{{i2}- 3}\\\frac{{z}_{i2}- {c}_{{i2}- 3}}{{d}_{i2}},& {c}_{{i2}- 3}\leq {z}_{i2}< {b}_{i2}\\ 1,& {z}_{i2}\geq {b}_{i2}\end{array}\right.$

(6) ${\lambda }_{i2}^{\left( 2\right)} =\left\{\begin{array}{ll} 0,& {z}_{i2}< {c}_{{i2}- 2}\\\frac{{z}_{i2}- {c}_{{i2}- 2}}{{d}_{i2}},& {c}_{{i2}- 2}\leq {z}_{i2}< {c}_{{i2}- 3}\\\frac{{b}_{i2}- {z}_{i2}}{{d}_{i2}},& {c}_{{i2}- 3}\leq {z}_{i2}< {b}_{i2}\\ 0,& {z}_{i2}\geq {b}_{i2}\end{array}\right.$

(7) ${\lambda }_{i2}^{\left( 3\right)} =\left\{\begin{array}{ll} 0,& {z}_{i2}< {a}_{i2}\\\frac{{z}_{i2}- {a}_{i2}}{{d}_{i2}},& {a}_{i2}\leq {z}_{i2}< {c}_{{i2}- 2}\\\frac{{c}_{{i2}- 3}- {z}_{i2}}{{d}_{i2}},& {c}_{{i2}- 2}\leq {z}_{i2}< {c}_{{i2}- 3}\\ 0,& {z}_{i2}\geq {c}_{{i2}- 3}\end{array}\right.$

(8) ${\lambda }_{i2}^{\left( 4\right)} =\left\{\begin{array}{ll} 1,& {z}_{i2}< {a}_{i2}\\\frac{{c}_{{i2}- 2}- {z}_{i2}}{{d}_{i2}},& {a}_{i2}\leq {z}_{i2}< {c}_{{i2}- 2}\\ 0,& {z}_{i2}\geq {c}_{{i2}- 2}\end{array}\right.$

3) 限制型指标隶属度函数: 限制型指标的阈值范围同时存在上下限,实测值越靠近上下限越差,其隶属度函数曲线如图 1(c) 所示。

在图 1(c) 中, ${a}_{i3}\text{、}{b}_{i3}$ 均为状态指标最差临界值, 当状态指标实测值小于等于 ${a}_{i3}$ 或大于等于 ${b}_{i3}$ 时,状态指标完全隶属于 “告警” 状态。其中, ${a}_{i3}\text{、}{b}_{i3}$ 均可通过查阅标准或文献获取,在 $\left({{a}_{i3},{b}_{i3}}\right)$ 内插入 ${c}_{{i3}- 2}\text{、}{c}_{{i3}- 3}$ 、 ${c}_{{i3}- 4}$ 、 ${c}_{{i3}- 5}$ 、 ${c}_{{i3}- 6}5$ 个点,将其等分为 6 个区间,各区间长度 ${d}_{i3}= \left({{b}_{i3}- {a}_{i3}}\right)/6$ ,代入指标实测值 ${z}_{i3}$ ,限制型指标的隶属度 ${\lambda }_{i3}^{\left( 1\right)}$ 、 ${\lambda }_{i3}^{\left( 2\right)}$ 、 ${\lambda }_{i3}^{\left( 3\right)}$ 、 ${\lambda }_{i3}^{\left( 4\right)}$ 的计算式分别为

(9) ${\lambda }_{i3}^{\left( 1\right)} =\left\{\begin{array}{l} 0,\;{z}_{i3}< {c}_{{i3}- 3}\\\frac{{z}_{i3}- {c}_{{i3}- 3}}{{d}_{i3}},{c}_{{i3}- 3}\leq {z}_{i3}< {c}_{{i3}- 4}\\\frac{{c}_{{i3}- 3}- {z}_{i3}}{{d}_{i3}},{c}_{{i3}- 4}\leq {z}_{i3}< {c}_{{i3}- 5}\\ 0,\;{z}_{i3}\geq {c}_{{i3}- 5}\end{array}\right.$

(10) ${\lambda }_{i3}^{\left( 2\right)} =\left\{\begin{array}{ll} 0,& {z}_{i3}< {c}_{3 - 2}\\\frac{{z}_{3 -} -{c}_{3 - 2}}{{d}_{i3}},{c}_{3 - 2}\leq {z}_{3 - 3}< {c}_{{i3}- 3}& \\\frac{{c}_{3 - 4}- {c}_{3 -}}{{d}_{i3}},{c}_{3 - 3}\leq {z}_{3 - 2}< {c}_{3 - 4}& \\\frac{{z}_{3 -} -{c}_{3 - 3}}{{d}_{33}},{c}_{3 - 4}\leq {z}_{3 - 4}< {c}_{3 - 5}& \\\frac{{c}_{3 -} -{c}_{3 -}}{{d}_{33}},{c}_{3 - 5}\leq {z}_{3 - 4}< {c}_{3 - 6}& \\{c}_{3 -} -{c}_{3 - 4}> {c}_{3 - 5}& \end{array}\right.$

(11) $ A{r}_{3}^{\left( 3\right)} =\left\{\begin{array}{ll} 0,& {z}_{i3}< {a}_{i3}\\\frac{{z}_{3i}- {a}_{i3}}{{d}_{i3}},& {a}_{i3}\leq {z}_{3 \times }< {c}_{3 - 2}\\\frac{{c}_{3 - 3}- {z}_{3 -}}{{d}_{i3}},& {c}_{3 - 2}\leq {z}_{3 \times }< {c}_{3 - 3}\\ 0,& {c}_{3 - 3}\leq {z}_{3 \times }< {c}_{3 - 5}\\\frac{{z}_{3 -} -{c}_{3 -} -{z}_{3 -}}{{d}_{33}},& {c}_{3 - 5}\leq {z}_{3 \times }< {c}_{3 \times 6}\\\frac{{b}_{3 -} -{z}_{3 -}}{{d}_{33}},& {c}_{3 - 6}\leq {z}_{3 \times }< {b}_{3 \times 3}\\ 0,& {c}_{3 - 6}\geq {c}_{3 \times }< {b}_{3 \times 6}\end{array}\right.$

(12) ${\lambda }_{i3}^{\left( 4\right)} =\left\{\begin{array}{ll} 1,& {z}_{i3}< {a}_{i3}\\\frac{{c}_{{i3}- 2}- {z}_{i3}}{{d}_{i3}},& {a}_{i3}\leq {z}_{i3}< {c}_{{i3}- 2}\\ 0,& {c}_{{i3}- 2}\leq {z}_{i3}< {c}_{{i3}- 6}\\\frac{{z}_{i3}- {c}_{{i3}- 6}- {c}_{{i3}- 2}}{{d}_{i3}},& {c}_{{i3}- 2}\leq {z}_{i3}< {b}_{i3}\\ 1,& {z}_{i3}> {b}_{i3}\end{array}\right.$

对于任意状态指标 $i$ ,根据式(1) $\sim$ 式(12),通过输入其实测值 ${z}_{ik}\left({k = 1,2,3}\right)$ ,即可得到状态指标反映的设备状态分别隶属于 “健康”“亚健康”“预警”“告警” 4 个等级的隶属度 ${\lambda }_{ik}^{\left( 1\right)}\text{、}{\lambda }_{ik}^{\left( 2\right)}\text{、}{\lambda }_{ik}^{\left( 3\right)}\text{、}{\lambda }_{ik}^{\left( 4\right)}\left({k = 1,2,3}\right)$ ; 同时以数值最大的隶属度作为状态指标权重系数的修正值 ${e}_{i}$ 。

对计算得到各状态指标修正值 ${e}_{1},{e}_{2},\cdots ,{e}_{n}$ 进行归一化处理,可得到状态指标的修正系数 ${\alpha }_{i}$ 为

(13) ${\alpha }_{i}= \frac{1/{e}_{i}}{\mathop{\sum }\limits_{{i = 1}}^{n}1/{e}_{i}}$

结合各状态指标的修正系数 ${\alpha }_{1},{\alpha }_{2},\cdots ,{\alpha }_{n}$ 和专家评分得到的状态指标初始权重 $W =\left({{\omega }_{1},{\omega }_{2},\cdots ,{\omega }_{n}}\right)$ ,求解得到各状态指标的综合权重 $\mathbf{B}= {\left({\beta }_{1},{\beta }_{2},\cdots ,{\beta }_{n}\right)}^{\left\lbrack {22}\right\rbrack }$ 。其中, ${\beta }_{i}$ 为各指标所对应的综合权重, $i = 1,2,3,\cdots , n,{\beta }_{i}$ 的计算式为

(14) ${\beta }_{i}= \frac{{\alpha }_{i}{\omega }_{i}}{\mathop{\sum }\limits_{{i = 1}}^{n}{\alpha }_{i}{\omega }_{i}}$

1.2 地铁供电设备健康值求解

在计算地铁供电设备健康值的过程中, 采取对各状态指标进行扣分的方法, 通过将各状态指标所扣分数进行累加得到所扣除的总分, 最终求解出地铁供电设备的健康值分数。

为了计算不同指标实测值下各指标所扣除的分数,引入各指标的状态扣分值 ${t}_{i}$ 来反映不同实测值下各状态指标的扣分情况, 在地铁供电设备健康值求解过程中,将状态扣分值 ${t}_{i}$ 与综合权重 $\mathbf{B}$ 相结合,计算各状态指标的扣分值, 进而获取不同实测值下地铁供电设备的健康值。

基于 1.1 中求解得到的各状态指标的隶属度, 根据不同求解结果得到相应的指标状态扣分值, 具体步骤如下:

1) 当状态指标完全隶属于 “健康” 或 “亚健康” 时, 认为处于该实测值下的指标不会对设备运行造成负面影响, 此时对该状态指标不予以扣分, 对应的状态扣分值 ${t}_{i}$ 为 0 ;

2) 当状态指标完全隶属于 “亚健康” 或 “预警” 时, 认为处于该实测值下的指标会对设备运行造成一定的负面影响, 此时对该状态指标扣除一定的分值, 由于该情况下 “预警” 的隶属度与指标所造成的负面影响呈正相关关系,故此时对应的状态扣分值 ${t}_{i}$ 为 “预警”的隶属度 ${\lambda }_{i}^{\left( 3\right)}$ ;

3) 当状态指标完全隶属于 “预警” 或 “告警” 时, 认为处于该实测值下的指标会对设备运行造成较大的负面影响, 此时对该状态指标扣除全部的分值, 对应的状态扣分值 ${t}_{i}$ 为 1 ;

在不同隶属度计算结果下, 对应的状态扣分值具体如表 1 所示。表 1 中, ${\lambda }_{1}$ 和 ${\lambda }_{2}$ 为 $\left\lbrack {0,1}\right\rbrack$ 的常数,满足 ${\lambda }_{1}+ {\lambda }_{2}= 1$ 。

根据表 1 得到的各指标状态扣分值 ${t}_{i}$ 的结果,将其与综合权重 $\mathbf{B}$ 相结合进行扣分处理,求解出地铁供电设备的健康值 $H$ 为

(15) $ H ={100}\left({1 -\mathop{\sum }\limits_{{i = 1}}^{n}{\beta }_{i}\cdot {t}_{i}}\right)$

2 地铁供电设备健康状态分级评估

收起

为了将计算得到的地铁供电设备健康值与 “健康”“亚健康”“预警”“告警” 4 种健康状态相对应,需要计算出 4 种健康状态之间的健康分数临界值。本文将指标重要度考虑在内, 通过扣除不同个数的状态指标所对应的分数值来与不同健康状态之间的临界值相对应, 实现地铁供电设备健康状态的分级评估。

首先, 通过输入地铁供电设备的所有状态指标实测值 ${z}_{1},{z}_{2},\cdots ,{z}_{n}$ ,判断是否存在指标超出阈值范围。若存在, 说明此时需要及时对该指标所对应的设备零部件进行更换, 故认为设备处于 “告警” 状态; 若不存在, 说明此时所有状态指标均未超出最差临界值, 故此时需要根据计算得到的健康值 $H$ 来判断设备处于何种健康状态, 具体方法如下:

1) 将所有状态指标根据初始权重大小 $W =\left({{\omega }_{1}\text{,}}\right.$ $\left.{{\omega }_{2},\cdots ,{\omega }_{n}}\right)$ 由低到高进行排序,得到排序后的初始权重集 $\mathbf{Q}= \left({{q}_{1},{q}_{2},\cdots ,{q}_{n}}\right)$ ;

2) 考虑到设备健康状态分级评估过程中, 需要求解出 3 个临界值, 即 “健康” 与 “亚健康” 之间的临界值 ${H}_{1}$ 、“亚健康” 与 “预警” 之间的临界值 ${H}_{2}$ 、“预警”与 “告警” 之间的临界值 ${H}_{3}$ 。当健康值为 [ 100 ] 时,设备的健康状态为 “健康”; 当健康值为 $\left\lbrack {{H}_{2},{H}_{1}}\right)$ 时,设备的健康状态为 “亚健康”; 当健康值为 $\left\lbrack {{H}_{3},{H}_{2}}\right)$ 时,设备的健康状态为 “预警”; 当健康值为 $\left\lbrack {0,{H}_{3}}\right)$ 时,设备的健康状态为 “告警”。将所有状态指标等分为 4 部分,分别选取状态指标初始权重集 $\mathbf{Q}$ 中排序前四分之一对应的指标集 ${\mathbf{I}}_{\mathrm{a}}= \left({{I}_{1},{I}_{2},\cdots ,{I}_{n/4}}\right)$ 、初始权重排序前二分之一对应的指标集 ${\mathbf{I}}_{\mathrm{b}}= \left({{I}_{1},{I}_{2},\cdots ,{I}_{n/2}}\right)$ 、初始权重排序前四分之三对应的指标集 ${\mathbf{I}}_{\mathrm{c}}= \left({{I}_{1},{I}_{2},\cdots }\right.$ , ${I}_{{3n}/4}$ ),若所需取得的指标个数为小数,则向下取整;

3) 计算各健康状态之间临界值。

① “健康” 与 “亚健康” 之间的临界值 ${H}_{1}$ 。由于处于 “健康” 与 “亚健康” 之间的设备健康值较高, 扣分量最少,此时扣除 ${\mathbf{I}}_{\mathrm{a}}$ 中所有状态指标所对应的分数, 即

(16) ${H}_{1}= {100}\left({1 -\mathop{\sum }\limits_{{i = 1}}^{\frac{n}{4}}{\omega }_{i}\cdot 1}\right)$

② “亚健康” 与 “预警” 之间的临界值 ${H}_{2}$ 。由于处于 “亚健康” 与 “预警” 之间的设备健康值中等, 扣分量居中,此时扣除 ${\mathbf{I}}_{\mathrm{b}}$ 中所有状态指标所对应的分数, 即

(17) ${H}_{2}= {100}\left({1 -\mathop{\sum }\limits_{{i = 1}}^{\frac{n}{2}}{\omega }_{i}\cdot 1}\right)$

③ “预警” 与 “告警” 之间的临界值 ${H}_{3}$ 。由于处于 “预警” 与 “告警” 之间的设备健康值较低,扣分量最多,此时扣除 ${\mathbf{I}}_{\mathrm{c}}$ 中所有状态指标所对应的分数, 即

(18) ${H}_{3}= {100}\left({1 -\mathop{\sum }\limits_{{i = 1}}^{\frac{3n}{4}}{\omega }_{i}\cdot 1}\right)$

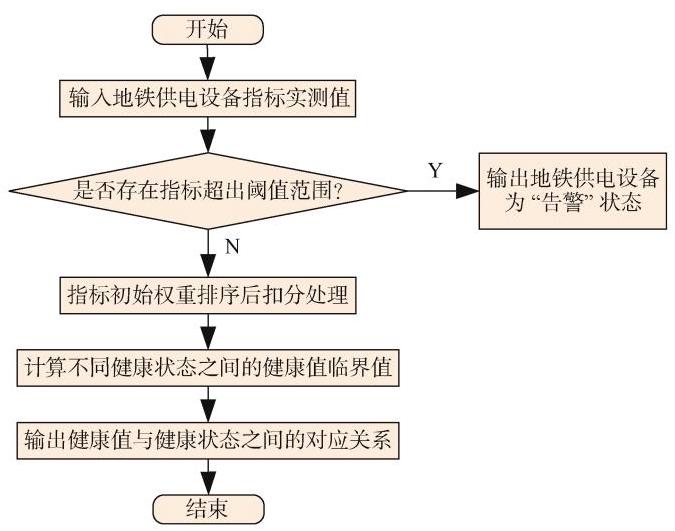

地铁供电设备健康状态分级评估流程如图 2 所示。

3 案例分析

收起

对某市地铁线路 3 个工区的 12 个干式变压器进行调研,获取相间绕组直流电阻不平衡度 ${I}_{1}$ 、线间绕组直流电阻不平衡度 ${I}_{2}$ 、绕组绝缘电阻 ${I}_{3}$ 、吸收比 ${I}_{4}$ 、绕组温升 ${I}_{5}$ 、进线总谐波电压 ${I}_{6}$ 、局部放电量 ${I}_{7}$ 、铂电阻阻值偏差 ${I}_{8}$ 共 8 个能够表征干式变压器健康状态的指标, 确定以上 8 个指标的阈值范围, 并按照指标的类型不同进行分类, 具体如表 2 所示。

针对干式变压器状态指标表, 求解不同指标实测数据下的干式变压器的健康状态, 具体步骤如下:

1) 初始权重求解。现场 27 位专家根据 1.1 中的原则对 ${I}_{1},{I}_{2},\cdots ,{I}_{8}$ 等 8 个状态指标的重要程度进行两两比较, 对获取的评价结果求平均值, 得到成对比较矩阵为:

${A}_{{T}_{1}}= \left(\begin{matrix} 1 &{0.82}& {0.40}& {0.33}& {0.35}& {0.20}& {0.41}& {0.24}\\{1.22}& 1 &{0.48}& {0.28}& {0.34}& {0.19}& {0.47}& {0.25}\\{2.48}& {2.09}& 1 &{0.43}& {0.44}& {0.25}& {0.89}& {0.32}\\{3.02}& {3.54}& {2.32}& 1 &{0.47}& {0.29}& 3 &{0.42}\\{2.89}& {2.98}& {2.29}& {2.12}& 1 &{0.43}& 4 &{0.44}\\{5.07}& {5.13}& {4.06}& {3.46}& {2.32}& 1 &{4.35}& {1.96}\\{2.43}& {2.12}& {1.13}& {0.33}& {0.25}& {0.23}& 1 &{0.33}\\{4.11}& {4.03}& {3.12}& {3.26}& {2.29}& {0.13}& {0.31}& 1 \end{matrix}\right)$

经计算, 求解得到的成对比较矩阵通过一致性检验。求解得其最大特征值对应的特征向量即为该设备的初始权重,即有 ${W}_{{T}_{1}}= ({0.0401},{0.0422},{0.0693}$ , ${0.1197},{0.1554},{0.2971},{0.0658},{0.2104})$ 。

2) 健康值与健康状态对应关系求解。通过对 ${W}_{{T}_{1}}$ 中的各状态指标初始权重大小进行排序,结合式 (16)～式(18)计算得到不同健康状态之间的健康值临界值: ${H}_{1}= {100}\left({1 -{0.0401}- {0.0422}}\right)= {91.77},{H}_{2}= {100}(1 -{0.0401}-$ ${0.0422}- {0.0658}- {0.0693})= {78.26},{H}_{3}= {100}(1 -{0.0401}- {0.0422}-$ ${0.0658}- {0.0693}- {0.1197}- {0.1554})= {50.75}$ 。

因此,当健康值为 [ 100 ] 时,设备的健康状态为 “健康”；当健康值为 $\lbrack {78.26},{91.77})$ 时,设备的健康状态为 “亚健康”；当健康值为 $\lbrack {50.75},{78.26})$ 时,设备的健康状态为 “预警”；当健康值为 $\lbrack 0,{50.75})$ 时,设备的健康状态为 “告警”。

3) 不同实测数据下设备健康值计算。代入两次干式变压器实测值结果, 分别计算两次实测值下的干式变压器状态指标综合权重和指标状态扣分值, 具体如表 3 所示。

根据式(15)分别计算两次实测值下的干式变压器健康值 ${H}_{{T}_{1 - 1}}$ 和 ${H}_{{T}_{1 - 2}}$ 。其中 ${H}_{{T}_{1 - 1}}= {100}\times (1 -{0.0360}\times 1 -$ ${0.2387}\times {0.0667})= {94.80},{H}_{{T}_{1 - 2}}= {100}\times (1 -{0.0423}\times 1 -{0.0390}\times$ ${0.3333}- {0.0534}\times {0.2000}- {0.1301}\times {0.4333}- {0.1341}\times {0.2857})=$ 83.93。

4) 健康状态分析。由表 3 可知, 第 1 次实测结果下的干式变压器处于 “健康” 状态, 第 2 次实测结果下的干式变压器处于 “亚健康” 状态。经现场验证, 计算得到的地铁供电设备健康状态与实际情况相符合, 对后续地铁供电设备采取状态维修工作具有一定的指导意义。

4 结论

收起

本文基于地铁供电设备的状态指标实测结果, 通过层次分析和模糊统计相结合的方法计算健康值, 并将指标重要度这一因素考虑在内, 对设备健康状态求解问题进行了研究, 结果表明:

1) 提出不同健康状态之间的健康值临界值计算方法, 确保求解得到的地铁供电设备健康值能够与 “健康”、“亚健康”、“预警”、“告警” 4 种健康状态相匹配。

2) 通过求解得到地铁供电设备的健康状态, 能够准确地与所制定的维修方案相对应, 对于后续现场针对地铁供电设备展开状态维修具有一定的指导意义。

针对调研标准和文献获取的状态指标, 尚未将数据之间的关联性考虑在内, 后续可结合设备相关实时数据、故障工单、维修记录等, 充分融合数据之间的关联信息, 研究考虑数据耦合关系的地铁供电设备健康评估方法, 确保最终获取的结果更符合现场实际情况。

基金

收起

国家自然科学基金(52277128)
