弱并网条件下VSC的自适应型虚拟并网点规划与控制策略

PDF下载

靳丹 ¹ , 陟晶 ¹ , 辛世金 ¹ , 杨建 ¹ , 黄亚飞 ² , 徐清 ¹

电气传动 | 综合能源与现代电网 2024,54(2): 55-64

收起

电气传动 | 综合能源与现代电网 2024, 54(2): 55-64

弱并网条件下VSC的自适应型虚拟并网点规划与控制策略

全屏

靳丹¹, 陟晶¹, 辛世金¹, 杨建¹, 黄亚飞², 徐清¹

作者信息

¹ 国网白银供电公司，甘肃白银 730900

² 国网甘肃省电力公司，甘肃兰州 730000

靳丹（1975—），男，本科，正高级工程师，主要研究方向为电网规划和新能源接入系统研究，Email：wygzs_999@163.com

Adaptive Virtual Access Point Planning and Control Strategy of VSC Under Weak Network Connection

Dan JIN¹, Jing ZHI¹, Shijin XIN¹, Jian YANG¹, Yafei HUANG², Qing XU¹

Affiliations

¹ State Grid Baiyin Power Supply Company，Baiyin 730900，Gansu，China

² State Grid Gansu Electric Power Company，Lanzhou 730000，Gansu，China

出版时间: 2024-02-20 doi: 10.19457/j.1001-2095.dqcd24738

文章导航

摘要

收起

电压源换流器（VSC）接入薄弱交流电网时存在系统小扰动稳定性问题，传统控制策略下VSC不得不降低输出功率以维持稳定运行。为提升弱并网VSC的小扰动稳定性，首先基于交流电压外环建立了弱并网VSC稳定性机理的通用分析模型，分析了锁相环（PLL）与VSC外环控制间的耦合特性，及其对系统小扰动稳定性的影响机理。在此基础上，提出了一种参数自适应型虚拟并网点控制策略。在PSCAD/EMTDC环境下搭建的弱并网VSC详细开关模型验证了所提控制方法的有效性。

关键词

电压源换流器 / 弱交流电网 / 小扰动稳定性 / 改进控制策略

Abstract

收起

Voltage source converter（VSC） connected to weak AC power grid has the risk of small disturbance instability. Under the traditional control strategy，VSC has to reduce output power to maintain stable operation. In order to improve the stability of the weak grid connected VSC system，first established a universal analysis model for revealing the stability mechanism of weak grid connected VSC based on the AC voltage outer loop，and revealed the influence of the coupling characteristics among the phaselocked loop （PLL） and the VSC outer loop control on system stability. On this basis，a parameter adaptive control strategy for virtual parallel point was proposed. The detailed switch model of VSC in the PSCAD/EMTDC environment verifies the effectiveness of the proposed control method.

Key words

voltage source converter（VSC） / weak AC power grid / small disturbance stability / improved control strategy

引用本文

靳丹, 陟晶, 辛世金, 杨建, 黄亚飞, 徐清. 弱并网条件下VSC的自适应型虚拟并网点规划与控制策略. 电气传动, 2024 , 54 (2) : 55 -64 . DOI: 10.19457/j.1001-2095.dqcd24738

Dan JIN, Jing ZHI, Shijin XIN, Jian YANG, Yafei HUANG, Qing XU. Adaptive Virtual Access Point Planning and Control Strategy of VSC Under Weak Network Connection[J]. Electric Drive, 2024 , 54 (2) : 55 -64 . DOI: 10.19457/j.1001-2095.dqcd24738

正文

收起

实现可再生能源的大规模并网发电是解决近年来日益严峻的能源短缺及环境污染问题、实现“碳中和、碳达峰”的必然举措^[1-2]。电压源换流器（voltage source converter，VSC）具有有功-无功四象限运行，控制方式灵活多样等特点，因此被广泛应用于可再生电源的并网接口^[3-4]。然而可再生能源发电场站或大规模分布式电源的集中并网点通常远离负荷中心，在可再生能源发电消纳的过程中，不可避免地出现接口VSC经长距离交流线路接入负荷中心电网的运行场景，过高的等效阻抗将导致VSC与交流电网间的连接强度变得薄弱^[5-7]。

大量国内外研究结果及实际系统的运行情况表明，电网强度过低时，VSC运行的小扰动稳定性将显著下降，因此，为保证系统安全稳定运行，弱网环境下的VSC不得不降低其输出功率^[8-9]。为提升弱并网VSC的运行小扰动稳定性，现有研究工作围绕弱并网VSC小扰动稳定性下降的机理展开理论分析，同时提出了适用于弱并网VSC的小扰动稳定性提升控制方法。

在弱并网VSC小扰动稳定性机理分析方面，文献[10]建立了矢量控制模式下的弱并网VSC详细状态空间模型，描绘了交流电网由强到弱时系统的特征值变化，并指出弱网环境下，VSC输出功率过高时，系统会出现低频率的振荡现象，严重时将导致失稳。文献[11]以直流电压控制模式下的弱并网VSC为研究对象，通过特征值分析指出，直流电压外环的带宽接近锁相环（phase locked loop，PLL）带宽时，弱并网VSC系统的小扰动稳定性将显著下降。文献[12]基于状态空间模型，分析了弱并网VSC的交流电压外环对系统小扰动稳定性的影响，结果表明交流电压外环带宽过低时将导致系统稳定裕度下降，VSC输出功率上限减小。基于阻抗分析模型，文献[13]指出在弱交流电网环境下，随着VSC输出功率的升高，系统将呈现出受PLL带宽影响的负电阻特性，随着PLL带宽升高，负电阻特性将愈发明显。然而上述分析所得出的结果均只针对某一控制环节的影响，并未考虑多控制环节间的耦合特性对于系统小扰动稳定性的影响。

文献[14]指出，随着交流电网强度的下降，VSC外环与PLL的耦合程度将显著提升，其交互特性对系统小扰动稳定性影响显著。为分析VSC外环与PLL的耦合交互对系统小扰动稳定性的影响，文献[15]以有功外环为基本环节，将PLL及交流电压外环作为有功外环的调制传递函数，分析了电网强度减弱时，PLL与交流电压外环对有功控制的影响。文献[16]建立了一种适用于弱并网VSC系统小扰动稳定性分析的阻尼-恢复转矩模型，该模型基于直流电压控制环节建立基本的二阶阻尼-恢复转矩模型，将PLL与交流电压控制表示为附加转矩，用以揭示弱网条件下控制环节耦合对系统小扰动稳定性的影响。该文献指出，交流电压控制将对直流电压控制产生一个附加的负转矩，不利于系统稳定。然而上述模型均依赖于一个特定的控制环节，对于其它控制形式不具备通用性。

从小扰动稳定的性质来讲，VSC输送功率的约束有两种：一是系统理论功率传输极限（后简称“理论极限”），即潮流有解性约束；二是满足系统小扰动稳定的运行边界，即计及控制系统动态时的VSC输出功率上限（后简称“功率上限”）^[17]。强网条件下，VSC的功率上限无限接近理论极限，然而由于弱网条件下，VSC控制环节的耦合特性明显，其交互作用将使VSC功率上限减小^[18]。因此从稳定性质来讲，现有文献中所提及的VSC稳定性提升控制策略亦可具体分为两类：一类为通过优化控制器设计或控制参数选取，以降低控制环节间的耦合，使得弱并网VSC的功率上限更接近理论极限；另一类是通过调整系统关键电气量，直接提升VSC功率理论极限。

第一类方法中，文献[19]分析指出，弱网环境下VSC无功电流与输出功率间的耦合呈现非线性。基于此该文献设计了一种有功-电流补偿控制，实现了有功功率波动时对电压波动的快速抑制，提升了系统稳定性。文献[20]指出弱网条件下并网点电压受VSC功率动态影响严重，该文献进而提出了一种基于H_∞固定结构的改进矢量电流控制方法，提高了有功功率和交流电压控制的稳定性。文献[21]提出了一种附加频率阻尼控制策略，该策略基于PLL的输出频率，为VSC的有功侧外环提供功率补偿，使得VSC的功率上限更接近其理论极限。文献[22]提出了一种电压阻尼控制方式，该策略在PLL与交流电压外环间设计了一个补偿路径，用以减轻弱网环境下上述两者间的耦合作用。

在第二类方法中，文献[23]分析指出，提高交流线路的阻抗比能够提升VSC的理论功率极限，进而提出了一种在电压调制处增加虚拟电阻来提升VSC输送功率极限的控制方法。文献[24]设计了一种基于输出功率的交流电压补偿控制方法，即通过VSC的功率输出值，修改交流电压外环的电压参考值，起到升高并网点电压的目的，从而提高VSC功率理论极限。文献[25]提出了一种虚拟并网点的控制方式，该方法基于并网点的采样电气量，计算出一个更靠近交流系统的虚拟并网点，以减小VSC与交流电网间的等效阻抗，进而提高VSC的理论功率极限。然而上述方法均忽略了一个关键因素，即在调整并网点电压稳态值及电网等效阻抗时，控制环节的带宽会相应地发生改变，这可能会导致控制环节间的交互作用增强，反而造成弱并网VSC的稳定性下降。

围绕弱并网VSC系统的小扰动稳定性机理分析和稳定性提升方面，本文的主要创新工作如下：首先，提出了一种弱并网VSC小扰动稳定性机理分析模型，与现有文献相比，该模型清晰揭示了控制环节耦合特性对弱并网VSC稳定性的影响机理——即VSC有功外环、交流电压外环及PLL三者间任意两者的带宽相互接近时，系统稳定性明显减弱；此外，本文所提出控制方法对于不同有功侧外环控制的弱并网VSC具有良好的通用性；在此基础上，本文提出了一种控制参数自适应型虚拟并网点控制策略，以提升弱并网VSC的输出功率上限。基于PSCAD的详细开关模型仿真验证了所提控制策略的有效性。

1 弱并网VSC系统建模

收起

本节首先介绍了矢量控制策略下的弱并网VSC系统，再在此基础上推导出了系统的小扰动稳定性分析模型，为后文的弱并网VSC系统的稳定机理分析奠定基础。

1.1 矢量控制策略下的弱并网VSC系统

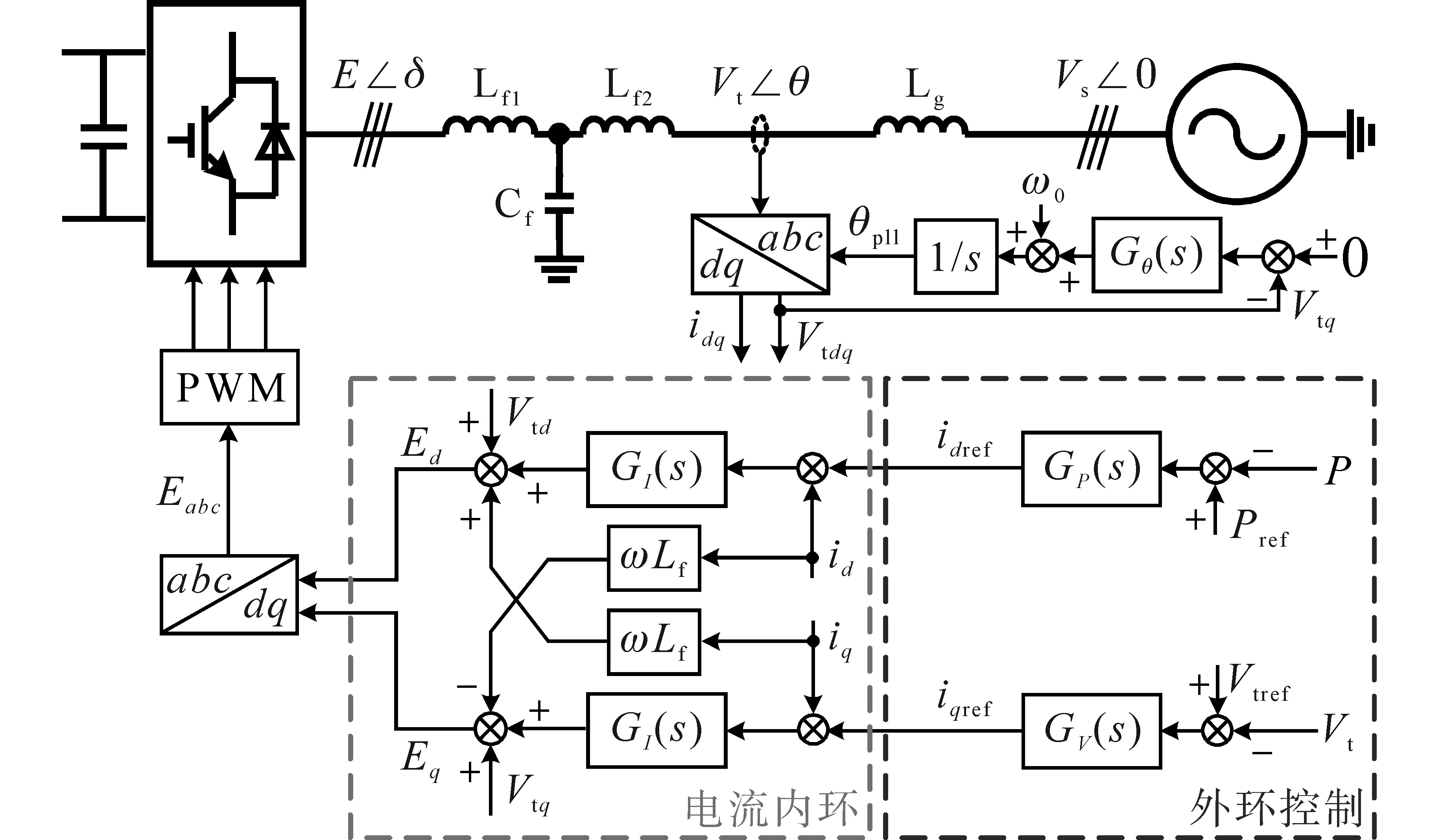

图1给出了经典矢量控制策略下的弱并网VSC系统的拓扑结构图。VSC经LCL滤波装置接入交流电网，其中C_f为滤波电容，L_f1，L_f2分别为VSC侧及电网侧的滤波电感。弱交流电网用串联等效电抗L_g的无穷大电源表示，等效阻抗（X_g=2πf L_g）的取值决定了交流电网的强度。E∠δ，V_t∠θ及V_s∠0分别为VSC端口、并网点及无穷大交流电网的电压相量。

各交流电压相量间的关系如下式所示：

（1）

V t ∠ θ = V s ∠ 0 + j X g Ι t E ∠ δ = V t ∠ θ + j (X f 1 Ι f + X f 2 Ι t)

其中 X_f1=2πf L_f1 X_f2=2πf L_f2

式中：

Ι t

为VSC在并网点注入的电流相量；

Ι f

为流经L_f1的电流相量。

经典矢量控制采用基于PLL同步的内外环控制结构。其中外环用于控制VSC并网点的电气量，并生成内环控制所需的参考值，内环实现电流追踪，并为脉冲宽度调制（PWM）环节提供电压波形。VSC外环控制灵活多样，可根据具体控制目标进行控制器设计和控制目标选取，本文中有功侧、无功侧外环的控制分别选取有功功率控制和交流电压控制，如下式所示：

（2）

i d r e f = G P (s) (P r e f - P) i q r e f = G V (s) (V t r e f - V t)

其中 G_P（s）=k_p_P+k_i_P/s G_V（s）=k_p_V+k_i_V/s

式中：G_P（s），G_V（s）分别为有功外环和交流电压外环的比例-积分（PI）控制环节；k_p_P，k_i_P分别为有功外环PI控制的比例、积分系数；k_p_V，k_i_V分别为交流电压外环PI控制的比例、积分系数；s为微分算子；i_d_ref，i_q_ref分别为有功外环和交流电压外环生成的内环电流参考值；P为VSC输出的有功功率；V_t为并网点电压；下角标“_ref”表示电气量所对应的参考值。

电流内环的具体表达式如下式所示：

（3）

E d = V t d + G I (s) (i d r e f - i d) + ω L f i q E q = V t q + G I (s) (i q r e f - i q) - ω L f i d

其中 G_I（s）=k_p_I+k_i_I/s

式中：i_d，i_q分别为VSC输出电流的d，q轴分量；V_t_d，V_t_q分别为并网点电压的d，q轴分量；E_d，E_q分别为VSC端口电压的d，q轴分量；ω为PLL同步频率；G_I（s）为电流内环的PI控制环节；k_p_I，k_i_I分别为电流内环PI控制的比例、积分系数。

PLL用于追踪并网点的电压相位，实现VSC与交流电网的同步运行，其表达式如下式所示：

（4）

θ p l l = 1 s [ω 0 - G θ (s) V t q]

其中 G_θ（s）=k_p_θ+k_i_θ/s

式中：θ_pll为PLL的输出相角；ω₀为交流系统的额定频率；G_θ（s）为PLL的PI控制环节；k_p_θ，k_i_θ分别为PLL的PI控制的比例、积分系数。

综上，得到了矢量控制策略下弱并网VSC系统的基本模型。

1.2 弱并网VSC系统的稳定性机理分析模型

基于上一小节所建立的弱并网VSC模型，可推导出弱并网VSC系统的小信号模型。详细的推导过程如下文。

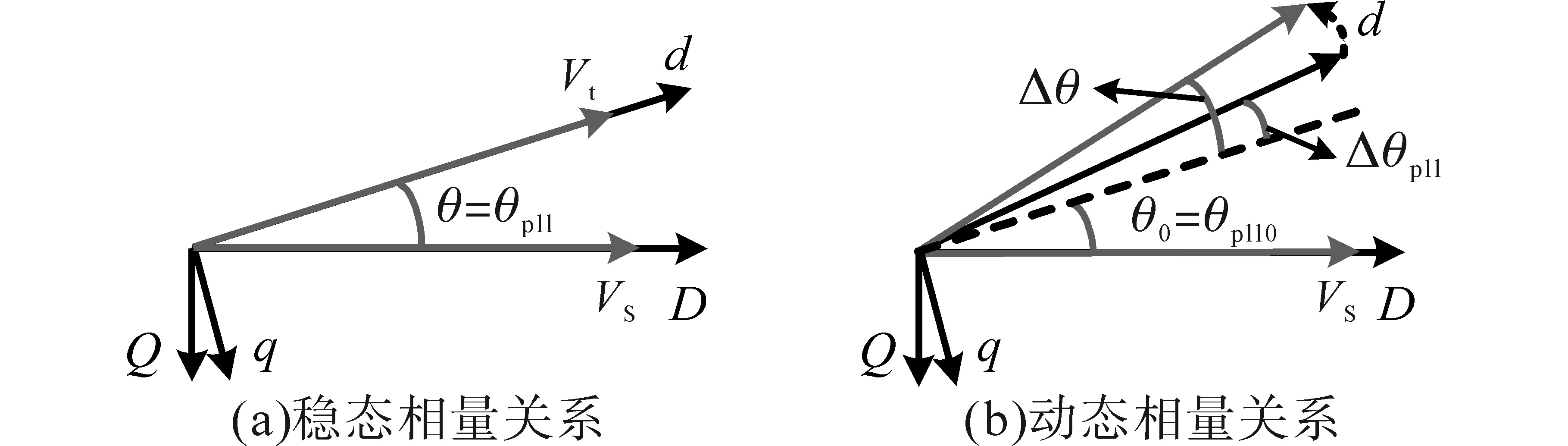

系统的坐标系如图2所示，其中D-Q坐标系始终与交流无穷大电网保持同相位，d-q坐标系则为PLL提供同步坐标系。稳态时并网点电压相角为θ，PLL的输出相角θ_pll与其相同，而当系统出现扰动时，并网点电压相角产生Δθ的波动，PLL通过其PI控制自动追踪并网点电压相角，产生Δθ_pll。因此在建模过程中，交流系统在D-Q坐标系下建模，而VSC依赖PLL进行同步，其控制系统在d-q坐标系下建模。

d-q，D-Q两坐标系下的电气量转换关系如下式所示：

（5）

x D x Q = c o s θ p l l s i n θ p l l - s i n θ p l l c o s θ p l l x d x q

式中：x可表示交流系统的电压或电流。

考虑到实际系统中，LCL滤波器的滤波电容非常小，因此可不计及其对VSC输出电流的影响，即认为I_f=I_t。再结合式（5），可将式（1）表示为d-q参考系下的线性化形式，如下两式所示：

（6）

Δ E d Δ E q = Δ V t d Δ V t q + s L f Δ i t d Δ i t q + ω L f Δ i t q - Δ i t d

（7）

Δ V t d Δ V t q = Δ V s d Δ V s q + s L g Δ i t d Δ i t q + ω L g Δ i t q - Δ i t d

其中

（8）

Δ V s d Δ V s q = - V s 0 s i n θ 0 V s 0 c o s θ 0 Δ θ p l l

文中式（2）、式（3）所示的VSC内外环控制的线性化形式分别如下两式所示：

（9）

Δ i d r e f = G P (s) (Δ P r e f - Δ P) Δ i q r e f = G V (s) (Δ V t r e f - Δ V t)

（10）

Δ E d = Δ V t d + G I (s) (Δ i d r e f - Δ i d) + ω L f Δ i q Δ E q = Δ V t q + G I (s) (Δ i q r e f - Δ i q) - ω L f Δ i d

由图2可得PLL动态如下式所示：

（11）

Δ θ p l l = - 1 s G θ (s) Δ V t q

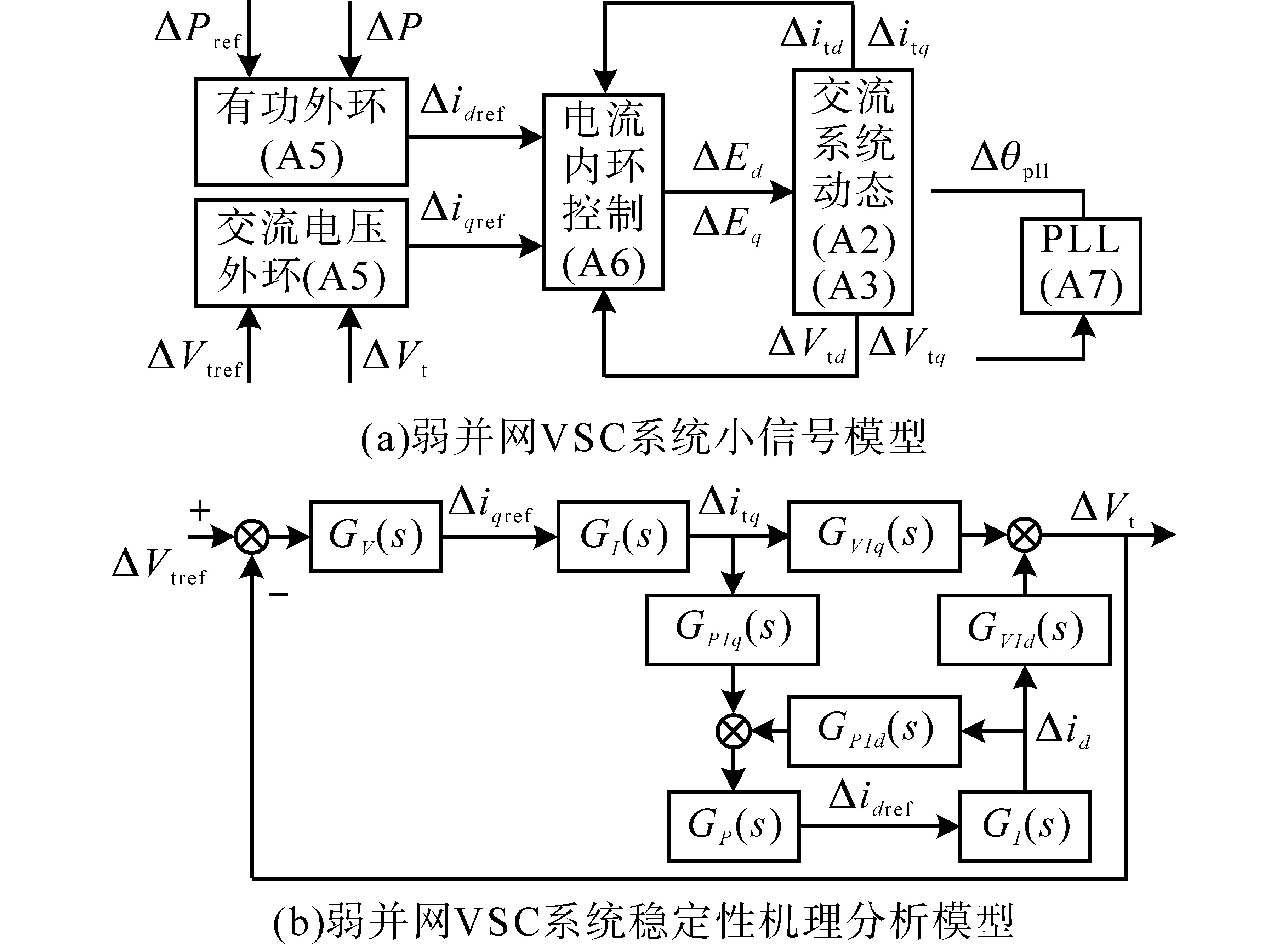

基于式（5）~式（11），可得弱并网VSC的小扰动稳定性分析模型如图3a所示。

现有研究文献指出，弱交流电网条件下，无功侧外环采用交流电压控制的VSC比采用无功功率控制时稳定性更强^[26]。而有功侧外环则需要根据实际控制需求灵活选取，因此文献[15]中基于有功侧外环建立的稳定性分析模型，其通用性必然较差。为此，本文基于交流电压控制环节，建立了一种具有良好通用性的弱并网VSC稳定性机理分析模型，如图3b所示。

基于式（6）、式（10）可得内环电流参考值到VSC输出电流的传递函数G_II（s），如下式所示：

（12）$\left[\begin{array}{c} \Delta i_{t d} \\ \Delta i_{t q} \end{array}\right]=G_{I I}(s)\left[\begin{array}{c} \Delta i_{d r e f} \\ \Delta i_{q r e f} \end{array}\right]=\frac{s k_{\mathrm{p} I}+k_{\mathrm{i} I}}{s^{2} L_{\mathrm{f}}+s k_{\mathrm{p} I}+k_{\mathrm{iI}}}\left[\begin{array}{c} \Delta i_{d r e f} \\ \Delta i_{q r e f} \end{array}\right]$

将式（8）、式（11）代入式（7），可得：

（13）

Δ V t d Δ V t q = s L s - ω L s V s 0 s i n θ 0 G θ (s) 1 + V s 0 c o s θ 0 G θ (s) ω L s + s L s V s 0 s i n θ 0 G θ (s) 1 + V s 0 c o s θ 0 G θ (s) - ω L s 1 + V s 0 c o s θ 0 G θ (s) s L s 1 + V s 0 c o s θ 0 G θ (s) Δ i t d Δ i t q

VSC外环输入量ΔP，ΔV_t可由下式求得：

（14）

Δ P = V t d 0 Δ i t d + V t q 0 Δ i t q + i t d 0 Δ V t d + i t q 0 Δ V t q Δ V t = c o s θ 0 Δ V t d - s i n θ 0 Δ V t q

将式（13）代入式（14），可得：

（15）

Δ P Δ V t = G P I d (s) G P I q (s) G V I d (s) G V I q (s) Δ i t d Δ i t q

其中

（16）

G P I d (s) = V t d 0 + s L s i t d 0 - ω L s i t d 0 V s 0 s i n θ p l l 0 G θ (s) + i t q 0 1 + V s 0 c o s θ p l l 0 G θ (s) G P I q (s) = V t q 0 + ω L s i t d 0 + s L s i t d 0 V s 0 s i n θ p l l 0 G θ (s) + i t q 0 1 + V s 0 c o s θ p l l 0 G θ (s) G V I d (s) = s L s - ω L s V s 0 s i n θ p l l 0 G θ (s) 1 + V s 0 c o s θ p l l 0 G θ (s) G V I q (s) = ω L s + s L s V s 0 s i n θ p l l 0 G θ (s) 1 + V s 0 c o s θ p l l 0 G θ (s)

为验证上述推导过程的正确性，参考酒泉地区实际VSC并网系统的相关参数，在PSCAD仿真环境下搭建了矢量控制策略下的弱并网VSC的详细电磁暂态仿真模型，仿真模型的具体参数如表1所示。

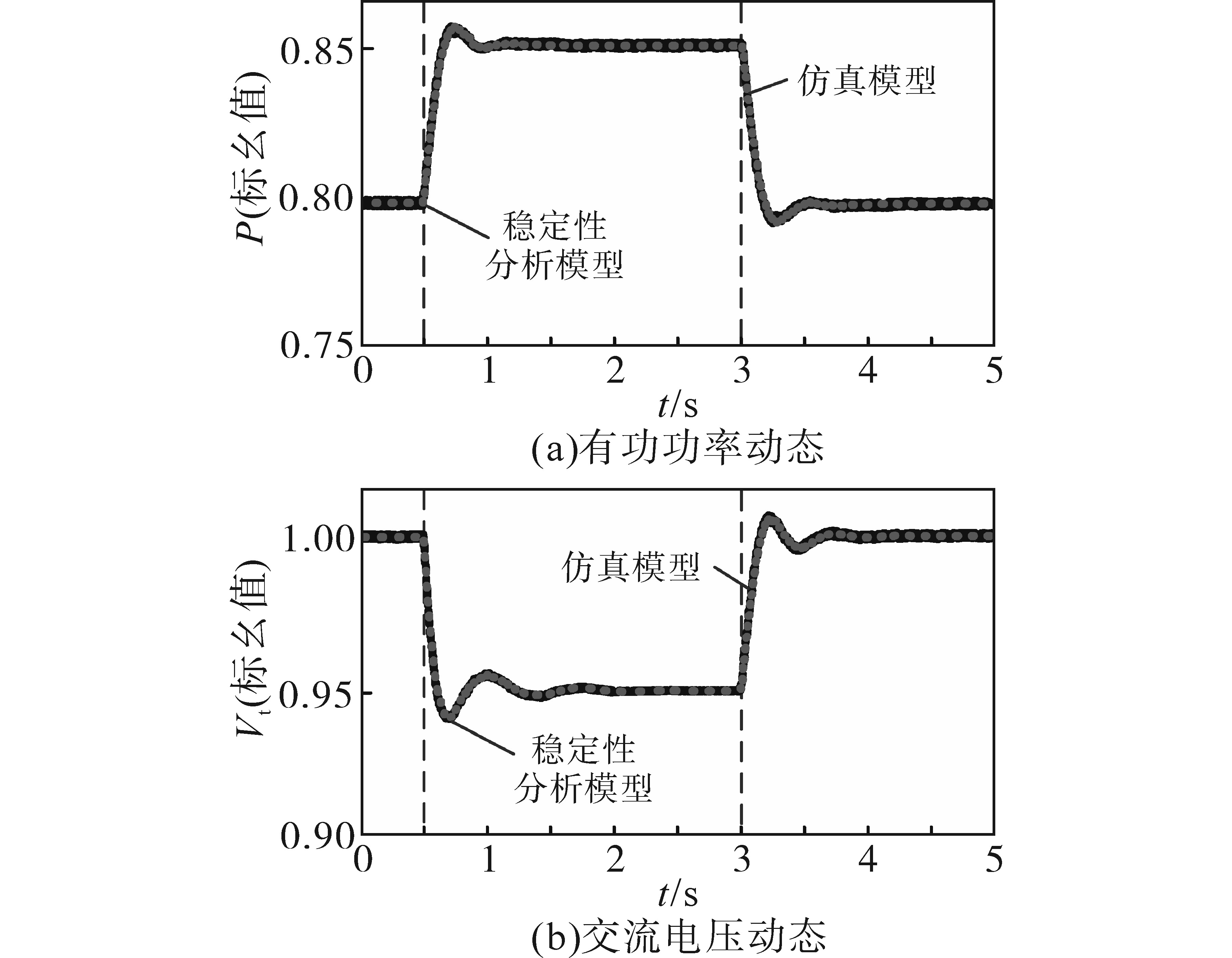

基于上述仿真系统，分别进行有功功率、交流电压阶跃的对比验证。如图4a所示，在t=0.5 s令有功外环参考P_ref由0.8（标幺值）阶跃至0.85（标幺值），再在t=3 s时阶跃回0.8（标幺值），可见弱并网VSC稳定性机理分析模型与开关模型的暂稳态特性保持一致。图4b给出了交流电压阶跃的对比结果，在t=0.5 s令交流电压参考V_tref由1（标幺值）阶跃至0.95（标幺值），再在t=3 s时阶跃回1（标幺值），两模型的对比结果一致，上述仿真结果验证了本节中模型推导的正确性。

2 弱并网VSC稳定性机理分析

收起

随着L_g逐渐增大，G_PId（s），G_PIq（s），G_VId（s）及G_VIq（s）将不再为零，这表明控制环节间将出现耦合。记Δi_q_ref到ΔV_t的传递函数为H（s），可见系统的开环传递函数部分由G_V（s）和H（s）串联组成。图5给出了不同交流电网强度下，开环传递函数的Bode图。其中SCR取值为1.2，1.5，2时系统均稳定，SCR=1为失稳工况。

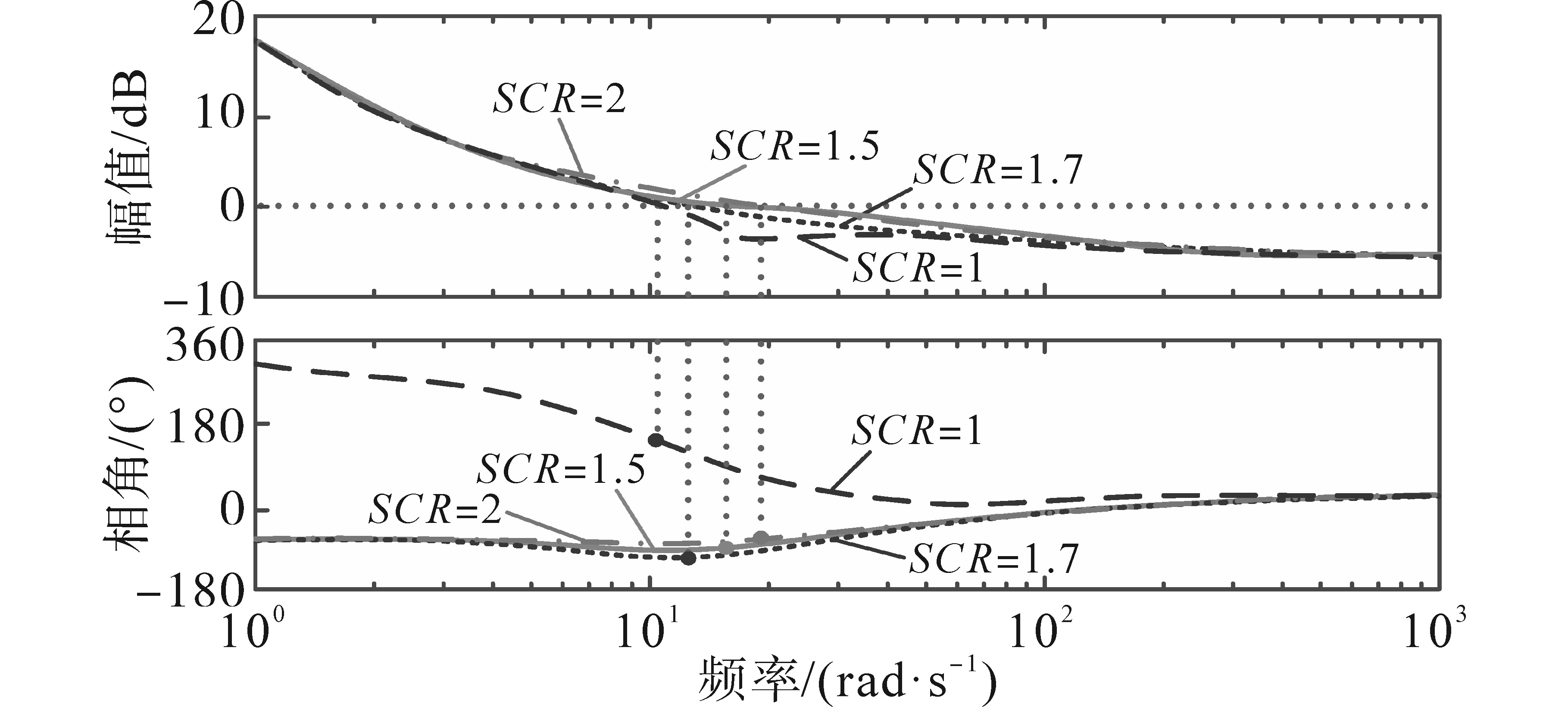

由图5可见，SCR为1，1.5，1.7，2时，开环传递函数的相位分别约为160°，-110°，-100°，-90°。考虑到SCR=1时系统为非最小相位系统，因此上述4个工况在修正后的相位裕度分别为：-20°，70°，80°，90°。这表明随着电网强度的减弱，H（s）的相位滞后程度将愈发明显，当系统SCR过低时，相位裕度将小于0，系统失稳。

下面分析控制环节间的耦合特性对弱并网VSC系统稳定性的影响。控制环节间存在耦合的必要条件时控制环节的响应速度在相近的时间尺度内。而判断控制环节响应速度的依据则是控制环节的带宽。PLL、有功外环、交流电压外环的带宽计算方式如下：

PLL的闭环传递函数为

（17）

G θ_C (s) = k p p l l s + k i p l l s 2 + k p p l l s + k i p l l

有功功率的稳态表示如下式所示：

（18）

P = V t d i i d + V t q i i q

交流线路电气量的稳态关系可表示为

（19）

V t d = V s d + ω L g i t q

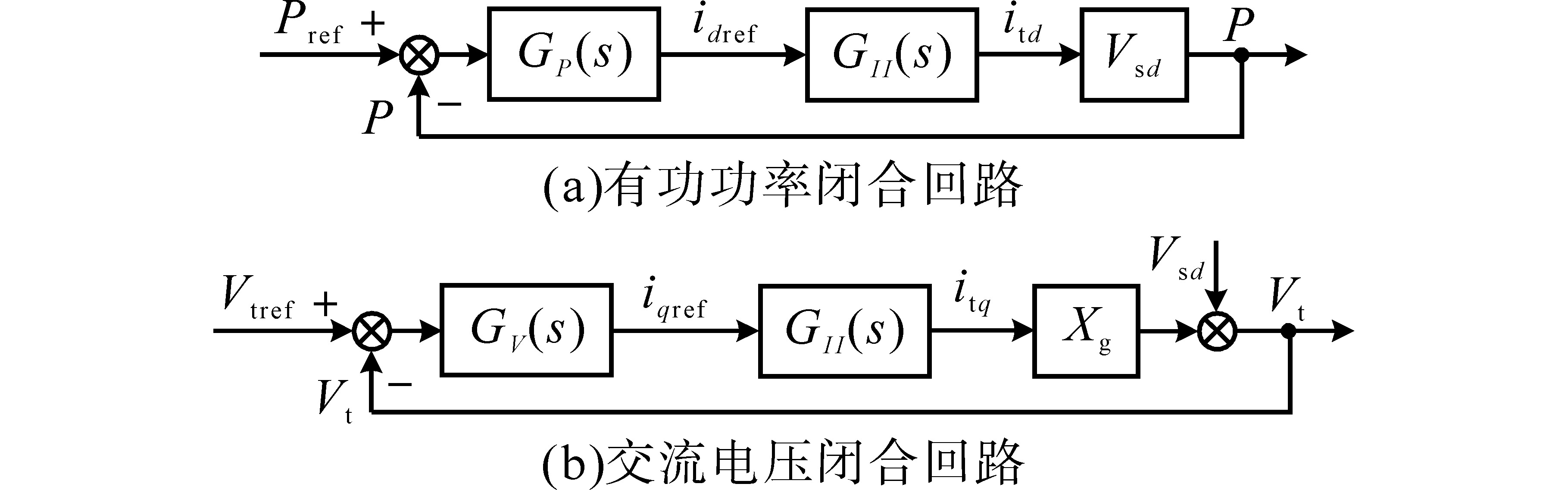

考虑到稳定条件下及小扰动条件下V_t_q非常小，因此满足V_t_d≈V_t，进而可得有功功率外环及交流电压外环的闭环传递函数如图6a、图6b所示，其数学表达式分别如下式所示：

（20）

G P_C (s) = V s d G P (s) G I I (s) 1 + V s d G P (s) G I I (s)

（21）

G V_C (s) = X g G V (s) G I I (s) 1 + X g G V (s) G I I (s)

式中：G_{P_}_C（s），G_{V_}_C（s）分别为有功、交流电压外环的闭环传递函数。

按下式求解式（17）、式（20）及式（21），可得相应的带宽频率：

（22）

20 l g (| G C (j ω) |) = - 3 d B

式中：G_C（s）可表示G_{θ_}_C（s），G_{P_}_C（s）或G_{V_}_C（s）。

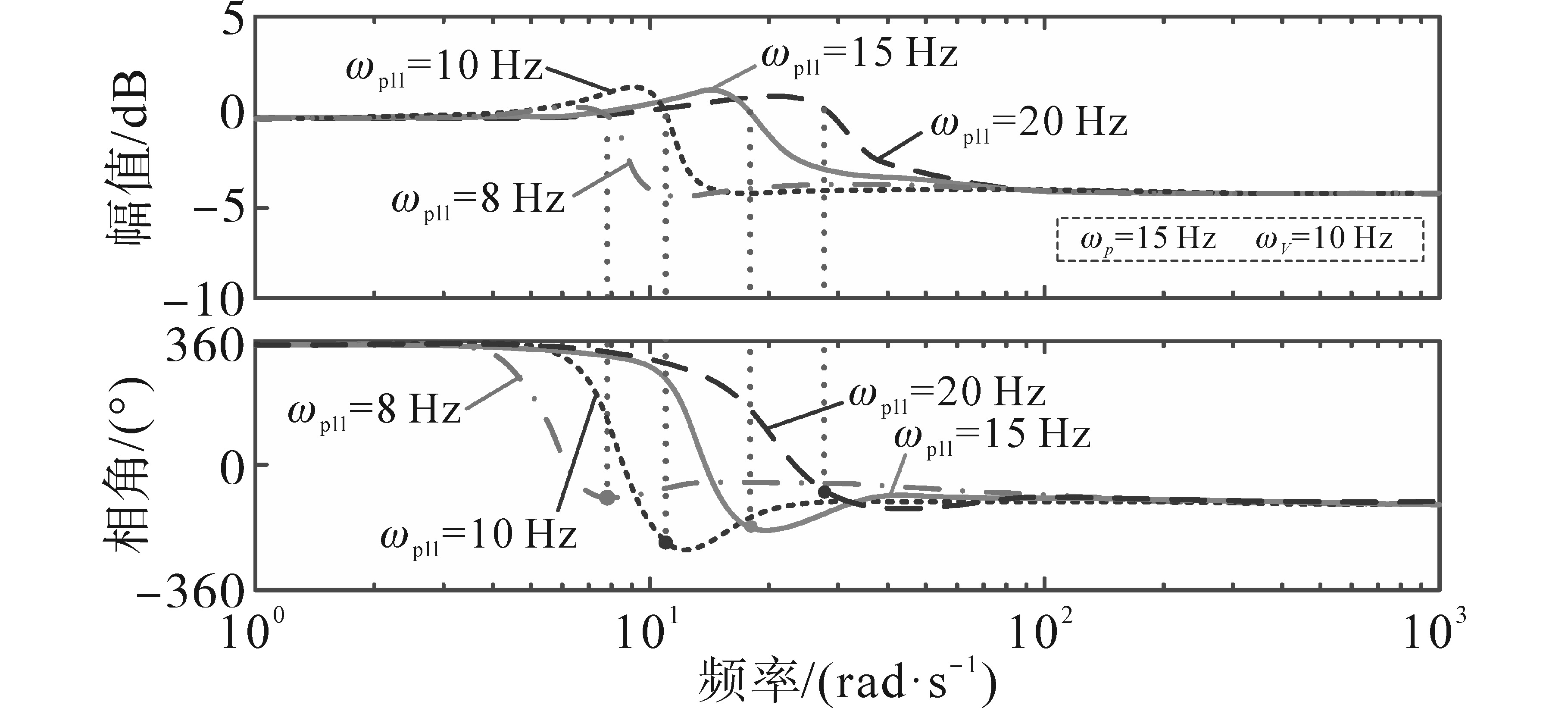

基于上述带宽求解方法，图7给出了取有功外环带宽ω_P =15 Hz，交流电压外环带宽ω_V =10 Hz时，不同PLL带宽条件下H（s）的Bode图。

由图7可见，当PLL带宽ω_PLL接近有功外环或交流电压外环时，H（s）的相角出现明显滞后，此时系统的稳定性将显著下降。

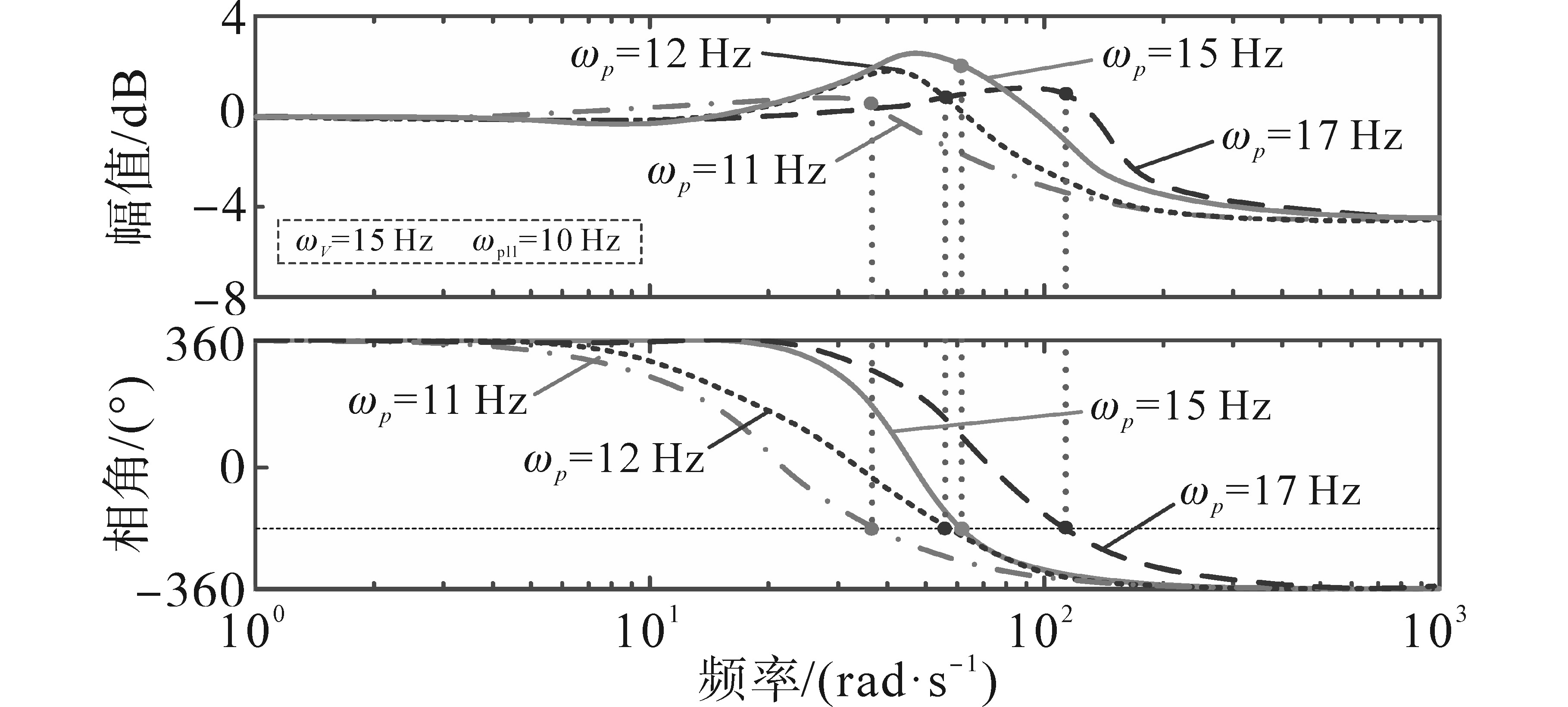

图8给出了交流电压外环带宽ω_V =15 Hz，PLL带宽ω_PLL=10 Hz时，不同有功外环带宽条件下，H（s）的Bode图。由图8可见，当有功外环带宽ω_P接近PLL或交流电压外环时，H（s）的幅值裕度将明显下降，因此系统稳定性将显著下降。综合上述分析可见，PLL、有功外环及交流电压外环三个控制环节中，任意两者带宽接近时，系统稳定裕度都将明显降低，导致弱并网VSC系统稳定性恶化。值得说明的是，现有文献中得出的结论均为系统处于某一特定工况下的分析结果，如文献[12]所提及的交流电压带宽降低时系统稳定性减弱，该文献的初始工况为PLL带宽低于交流电压外环带宽，因此降低交流电压外环将使得两者带宽接近，造成稳定性减弱。

3 自适应型虚拟并网点控制策略

收起

现有的改进控制策略主要分为两大类，第一类通过优化控制器设计或参数选取，使VSC的功率上限更接近理论极限。采用此类方法时，系统稳定性提升有限，因为VSC功率的物理约束并未提升。而第二类则是通过调整系统关键电气量，直接提升VSC功率理论极限。因此，基于理论分析得出的结论，本节采用第二类方法的思路，提出一种控制参数自适应的虚拟并网点控制策略，以提升弱并网VSC系统的稳定性。其具体实现方法分为：1）基于实际并网点求取虚拟并网点相关电气量；2）根据虚拟并网点位置优化控制参数。

3.1 虚拟并网点电气量求取

参考图1，相较实际并网点而言，虚拟并网点的位置应更靠近交流电网。记实际并网点与虚拟并网点间的线路电感为L_Δ，则基于实际并网点的采样信号可求出虚拟并网点的电气量，如下两式所示：

（23）

V p d V p q = V t d V t q - s L Δ i t d i t q - ω L Δ i t q - i t d

（24）

P = V p d i t d + V p q i t q V p = V p d 2 + V p q 2

式中：V_p_d，V_p_q，V_p分别为虚拟并网点电压的d，q轴分量及幅值。

基于式（24）求出的虚拟并网点有功和电压作为VSC外环控制量，以实现对虚拟并网点的控制。同样的，PLL追踪虚拟并网点电压，如下式所示：

（25）

θ p l l = 1 s [ω 0 - G θ (s) V p q]

此时虚拟并网点与VSC端口间的等效电感变为L_f+L_Δ，因此电流内环需按下式进行修正：

（26）

E d = V p d + ω (L f + L Δ) i t q + G I (s) (i d r e f - i t d) E q = V p q - ω (L f + L Δ) i t d + G I (s) (i q r e f - i t q)

基于式（5）~式（8），针对虚拟并网点的电气量控制方式。值得指出的是，若虚拟并网点的选择位置离交流系统过近，将使得式（26）中L_f+L_Δ的值过大，在控制并网点电压幅值不变时，将造成VSC端口电压E过高，进而导致PWM环节的调制比显著升高，造成VSC输出电压谐波含量过高等问题。因此，虚拟并网点并非随意选择，在实际选择时应根据VSC输出功率及调制比限值来适当选取。调制比m的表达式如下所示：

（27）

m = 26 E 3 U D C

式中：U_DC为直流电压。

为保证交流系统电能质量，通常限定m≤1，因此可计算出当前U_DC条件下所允许的最大VSC端口电压E_max如下式所示：

（28）

E m a x = 6 U D C / 4

再基于E_max求出当前U_DC条件满足调制比约束的VSC最大传输功率：

（29）

P m a x = E m a x V s / (X f + X g)

基于当前VSC的输出功率P，即可计算出所需选取的X_Δ如下式所示：

（30）

X Δ = X g - V P V s s i n θ p / P

式中：θ_P为虚拟并网点的相位；X_Δ为L_Δ对应的电抗。

需注意的是，将式（29）求出的P_max代入式（30）中，可求出满足VSC的PWM环节不出现过调制时的最大X_Δ，可记为X_Δmax，在选取X_Δ时其值不可超过X_Δmax。

3.2 控制参数自适应设计

虚拟并网点位置确定后，并网点电压稳态、并网点到交流电网间的等效电感均发生了变化，这将影响交流电压外环的带宽。因此若不对交流电压外环的控制参数进行调整，可能使得交流电压外环的带宽变得更为接近PLL或有功外环带宽，使控制策略对弱并网VSC稳定性起不到预期的提升效果。

下面介绍交流电压外环参数自适应设计的原理。

1）首先确定传统矢量控制策略下的PLL、有功外环及交流电压外环带宽的初始设计值；

2）其次根据实际工况确定虚拟并网点，再按下式计算出虚拟并网点到交流系统间的等效阻抗：

（31）

X g_e q = ω (L g - L Δ)

3）再求解交流电压外环传递函数，并遍历交流电压外环的PI系数，直至交流电压闭环传递函数的带宽ω_V与初始设计值保持一致。

4 仿真验证

收起

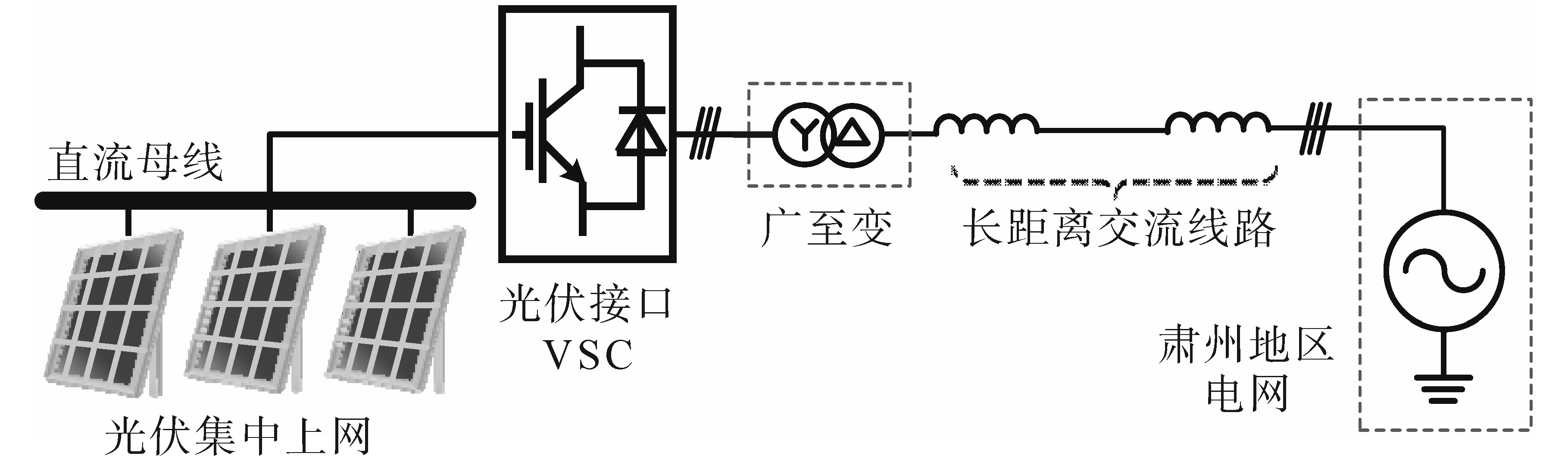

本节基于甘肃酒泉地区大规模光伏接口VSC经长距离交流线路并网的典型拓扑，利用PSCAD仿真环境下搭建的弱并网VSC系统开关模型，对本文提出的自适应型虚拟并网点控制策略进行了仿真验证。图9给出了酒泉地区光伏接口VSC经长距离交流线路并网的拓扑结构。酒泉市广至藏族乡有大量光伏集中发电设备，经由场站接口VSC变流接入广至变电站。然而此处地处农村，当地负荷少，大量光伏上网功率需经由长距离交流线路送至酒泉市肃州城区电网消纳。针对此拓扑结构展开仿真验证。

4.1 有功功率输出上限提升效果验证

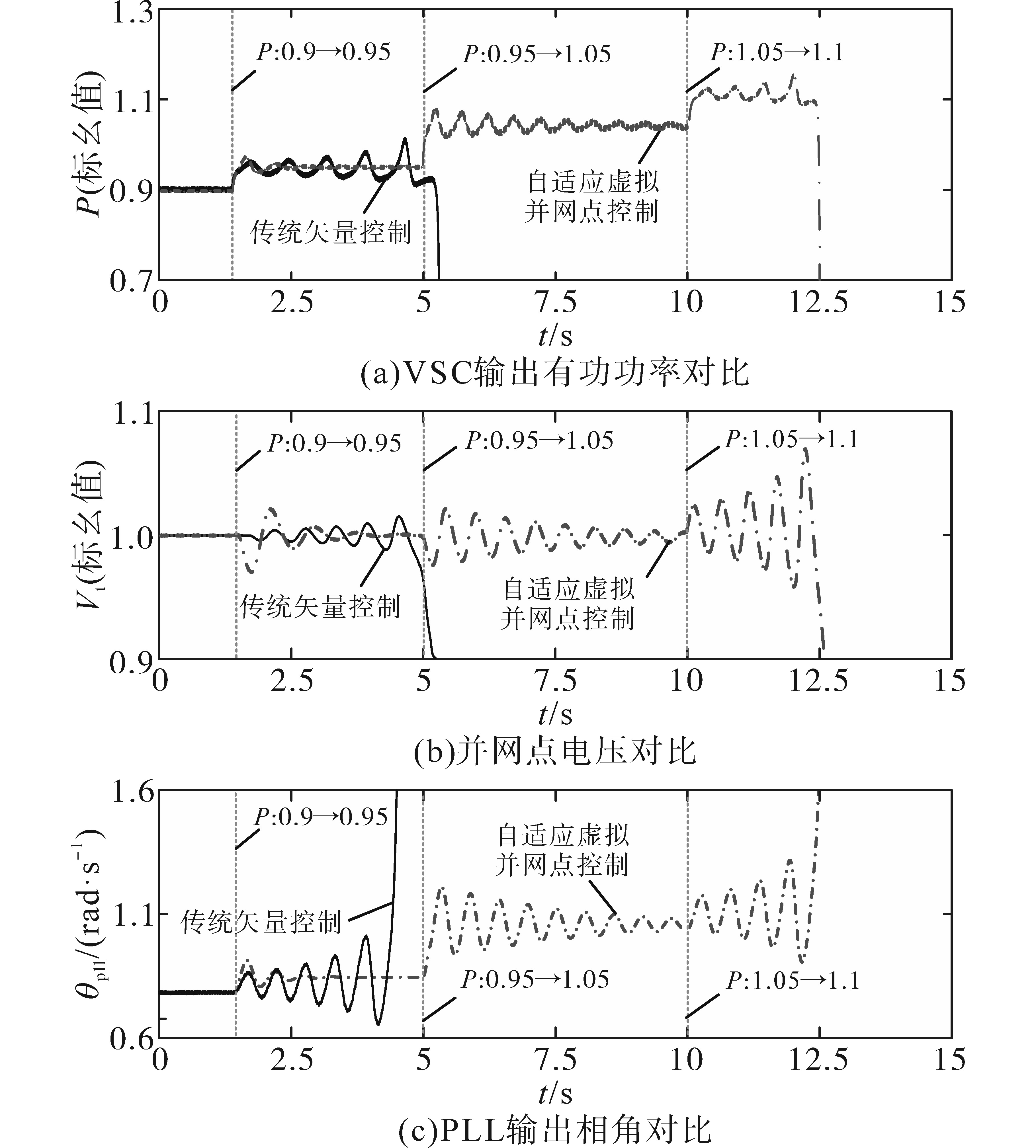

图10给出了VSC输出功率升高时传统矢量控制策略下，以及选取L_Δ=16 mH时，参数自适应的虚拟并网点控制策略下，VSC有功功率输出上限的对比结果。

由图10可见，传统控制策略下，VSC的输出功率由0.9 （标幺值）阶跃至0.95 （标幺值）时，系统失稳。而采用参数自适应的虚拟并网点控制策略时，VSC的输出功率升高至1.05 （标幺值）时系统仍保持稳定，直至由1.05 （标幺值）阶跃至1.1 （标幺值）时才出现失稳。上述分析结果验证了参数自适应的虚拟并网点控制策略对于弱并网VSC有功功率输出上限的提升效果。

4.2 参数自适应选取的效果验证

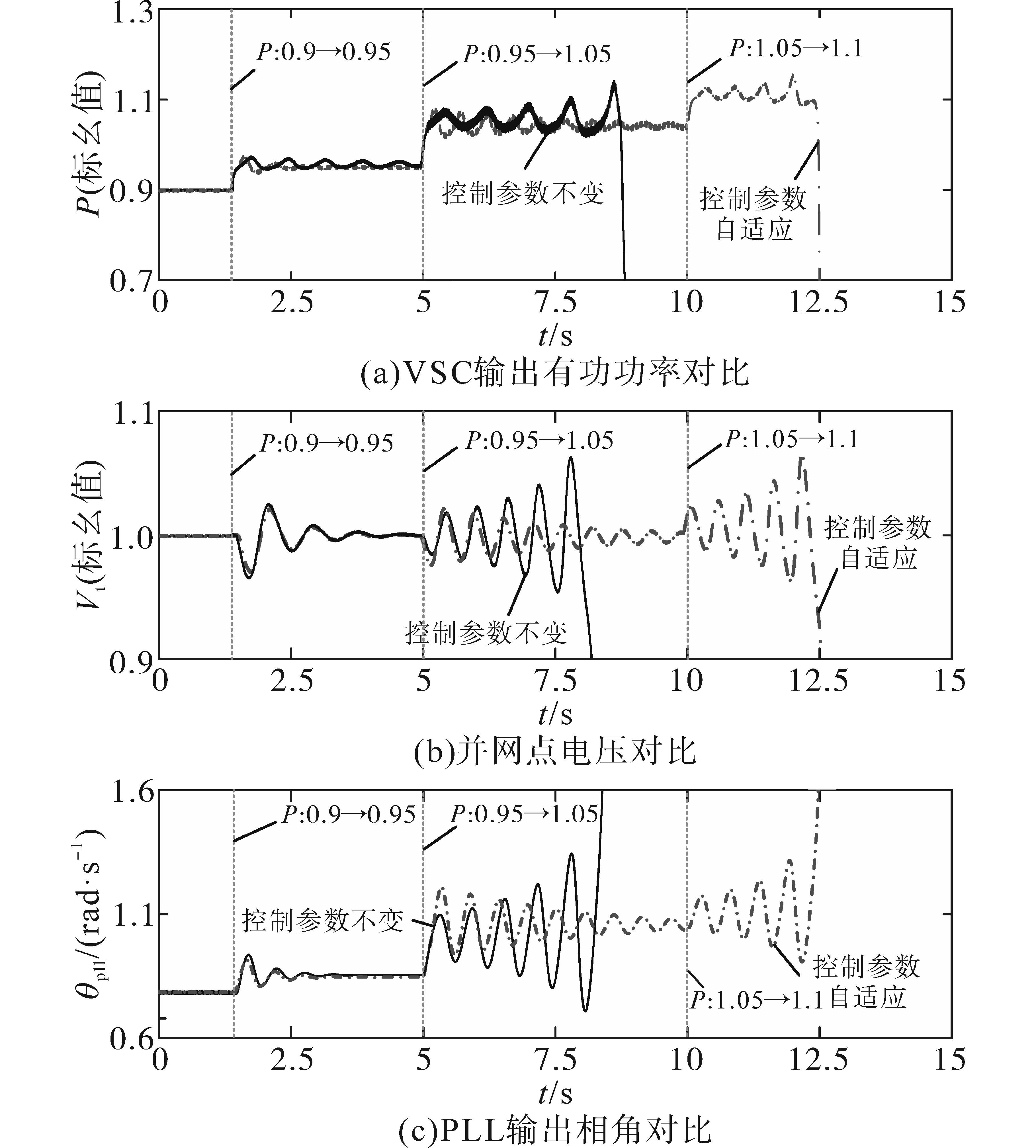

图11给出了VSC输出功率升高时，仅采用虚拟并网点控制，以及采用参数自适应的虚拟并网点控制策略时，VSC有功功率输出上限的对比结果。

基于表1中系数，且仍选取L_Δ=16 mH，若不进行参数自适应选取，交流电压外环的带宽将接近PLL，此时由图11可见，VSC在输出功率升高至1.05（标幺值）时出现失稳。仿真结果验证了采用交流电压外环参数自适应选取时，虚拟并网点控制策略对于提升弱并网VSC系统小扰动稳定性更为有效。

4.3 VSC端口电压限幅的必要性验证

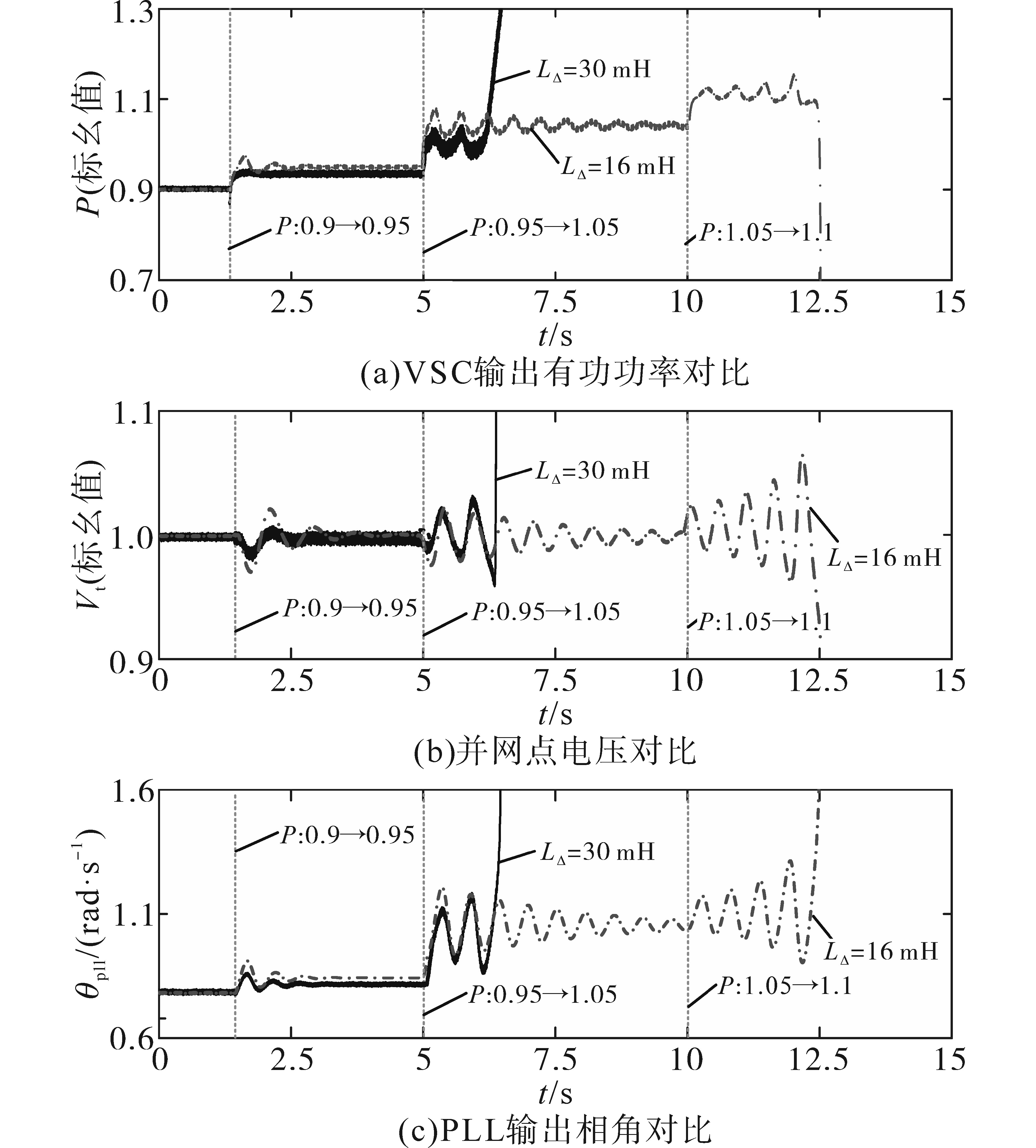

图12给出了L_Δ取值过大，导致VSC端口电压过高，进而造成VSC的PWM环节过调制时，系统的动态特性。由图12并结合表1参数可求出，当L_Δ=30 mH时，调制比m>1，此时VSC输出的交流波形谐波含量显著增加，甚至VSC并未因选取了更大的L_Δ而使得功率升高，反而因为交流系统谐波含量过大而导致功率在升高至1.05（标幺值）时就出现失稳。由此可见在采用自适应参数的虚拟并网点控制策略提升弱并网VSC小扰动稳定性时，必须基于PWM调制比的限制，对L_Δ的选取附加上限。

5 结论

收起

针对弱并网VSC存在小扰动稳定性问题，输出功率上限降低的问题，本文基于弱并网VSC系统稳定性机理分析，提出了一种控制参数自适应型虚拟并网点控制策略，具体贡献如下：

1）基于交流电压外环推导建立了一种弱并网VSC系统小扰动稳定性机理模型，该模型具有良好的通用性，对于不同外环控制模式下的弱并网VSC均适用；

2）基于建立的模型进行了机理分析，结果表明，有功功率外环、交流电压外环及PLL三者间，任意两者的带宽相互接近时，弱并网VSC的小扰动稳定性均下降，导致VSC输出功率上限降低；

3）提出了一种控制参数自适应型虚拟并网点控制策略，实现了对弱并网VSC输出功率上限的有效提升，并计及PWM调制比限制，保证了交流系统电能质量。

随着可再生能源接入比例的提升，该控制策略在可再生能源接口VSC弱并网方面的作用将更为显著。
