基于二次型迭代逼近法的电力系统电压鞍结分岔点识别

PDF下载

张俊林 , 倪良华 , 孙嘉 , 吕干云 , 张金华

电气传动 | 综合能源与现代电网 2024,54(3): 68-75

收起

电气传动 | 综合能源与现代电网 2024, 54(3): 68-75

基于二次型迭代逼近法的电力系统电压鞍结分岔点识别

全屏

张俊林, 倪良华, 孙嘉, 吕干云, 张金华

作者信息

南京工程学院电力工程学院，江苏南京 211167

张俊林（1998—），男，硕士研究生，主要研究方向为电力系统运行与控制，Email：2396419750@qq.com

Identification of Voltage Saddle Node Bifurcation Point in Power System Based on Quadratic Form Approximation Method

Junlin ZHANG, Lianghua NI, Jia SUN, Ganyun LÜ, Jinhua ZHANG

Affiliations

School of Electric Power Engineering，Nanjing Institute of Technology，Nanjing 211167，Jiangsu，China

出版时间: 2024-03-20 doi: 10.19457/j.1001-2095.dqcd25193

文章导航

摘要

收起

为实现负荷增长过程中电力系统鞍结分岔点（SNB）的快速准确识别，提出一种直接计算电力系统电压崩溃点的二次型迭代逼近方法，基于系统中PQ节点输出的PV曲线为近似二次型的特点，在节点功率平衡方程中引入负荷增长参数，运用复合函数求导法则就功率方程进行两次求导，理论推导节点电压对负荷参数的一阶、二阶导数表达式，由此确定PV曲线二项式，依靠顶点坐标确定电力系统鞍结分岔点的初始位置，经多次迭代收敛逼近电压崩溃点。所提方法避免了连续潮流法的多次潮流计算，可显著降低计算量。以IEEE 14，IEEE 118节点系统进行仿真验证，证明了该方法的有效性，相较增补P'Q节点法及戴维南等值法，二次型迭代逼近法具有较高的计算效率和鲁棒性。

关键词

鞍结分岔点 / 负荷参数 / PV曲线 / 迭代逼近

Abstract

收起

In order to intervale evaluate saddle node bifurcation points（SNB） in a power system during load growth quickly and accurately， a quadratic approximation method to directly calculate the power system voltage collapse point of was proposed. Based on the approximate quadratic PV-curve of output PQ nodes in the system， load parameters were introduced into the node power balance equation， by using the complex function derivative rules to differentiate power equation twice， the first and second derivatives of node voltage to load parameters were derived theoretically， and the expression of PV curve function was further determined， then vertex coordinates were used to determine the initial position of saddle junction bifurcation point in the power system and the voltage collapse point was approximated by multiple iterations of convergence. The proposed method avoids multiple power flow calculations using the continuous power flow method，significantly reducing computational complexity. Simulation results on IEEE 14 and IEEE 118 bus systems demonstrate the effectiveness of this method. Compared with the supplemented P'Q node method and Thevenin's equivalent method， the quadratic form iterative approximation method has higher computational efficiency and robustness.

Key words

saddle node bifurcation point（SNB） / loading parameter / PV curve / quadratic approximation

引用本文

张俊林, 倪良华, 孙嘉, 吕干云, 张金华. 基于二次型迭代逼近法的电力系统电压鞍结分岔点识别. 电气传动, 2024 , 54 (3) : 68 -75 . DOI: 10.19457/j.1001-2095.dqcd25193

Junlin ZHANG, Lianghua NI, Jia SUN, Ganyun LÜ, Jinhua ZHANG. Identification of Voltage Saddle Node Bifurcation Point in Power System Based on Quadratic Form Approximation Method[J]. Electric Drive, 2024 , 54 (3) : 68 -75 . DOI: 10.19457/j.1001-2095.dqcd25193

正文

收起

由负荷持续动荡造成区域电网的大面积停电事故引发了计算电力系统电压崩溃点的热潮。随着新能源的接入，电网运行复杂程度不断上升，电力系统的电压稳定极限也随之波动，因此研究系统电压稳定性成为持续的热门话题^[1-4]。通过引入动力学中的分岔理论，定义电压鞍结分岔点（SNB）的概念，即系统平衡失解处，也称为电压崩溃点，研究SNB的计算方法是现代电力系统安全分析的重要内容^[5-6]。

传统的牛顿拉夫逊法（N-R power flow）在逐步计算靠近系统电压崩溃点的过程中，其雅可比矩阵会出现在SNB附近奇异的问题，导致算法不收敛^[7-8]。现有计算SNB的方法可分为两类，一类为间接计算法，另一类为直接计算法。

间接计算法中，连续潮流法^[9]（continuous power flow，CPF）的提出，使得雅克比矩阵在崩溃点处奇异的问题得到解决，连续潮流法通过引入负荷增长参数

λ

，使雅可比矩阵维数增加一维；通过控制步长得到大量数据点，能够绘制较为完整的PV曲线。近些年来，CPF在求取SNB的过程中逐步得到优化，计算精度和效率不断提高^[10-13]，但是CPF需逐点计算，程序运行时间及计算量较大。导纳法^[14]（admittance method）通过对常规雅可比矩阵在SNB处奇异原因进行深入分析研究，将重负荷等效替代为节点的自导纳，极大地降低了雅可比矩阵随着负荷逐步增加而奇异的速度，并通过算例验证了导纳法的可行性。导纳法的提出大幅提升了计算电力系统电压SNB的速度，但其建立模型过程中忽略较多条件，计算精度不高。

直接计算法中，文献[15]提出了一种基于广域量测的单时刻潮流求解戴维南参数的方法，并将发电机无功出力越限作为限制条件^[16]。文献[17]运用当前运行点及其邻域点来自不同数据源的数据，在线快速跟踪戴维南等效参数，在动态等效阻抗法的基础上提出了一种改进方法^[18-20]，但可能存在系统辨识数据不良的情况。文献[21]提出一种利用PQ-PV节点转换的方法获得PV曲线，进而衍生出P'Q节点定义，求出电压崩溃点。增补P'Q节点法^[22]能够精确计算得到系统的SNB，但由于修改后的潮流方程系数矩阵因子表较为复杂，因此计算速度较为缓慢，且存在不收敛的问题。

鉴于以上分析，本文提出一种直接计算电力系统电压崩溃点的二次型迭代逼近法。首先，该算法引入负荷参数

λ

，理论推导具有二次型关系^[23-24]的

λ — V

二项式中的各项系数表达式，通过对引入

λ

的潮流功率方程进行两次求导，得到表达式系数所需的

d V i / d λ

与

d 2 V i / d λ 2

的值，并整理得到二阶导数系数矩阵表达式，再由

λ — V

曲线顶点坐标确定电压崩溃点的初始位置。为提高计算精度，将所得结果作为下一次计算的起点，采用迭代思想逐步逼近崩溃点精确位置。通过设置电压收敛判据保证迭代结果趋于稳定。最后通过算例验证方法的可行性和有效性，并同其他方法作对比分析。

1 二次型迭代逼近法

收起

1.1 二次型迭代逼近法原理

连续潮流法引入负荷参数

λ

，通过在平衡方程失解处的雅可比矩阵增加一维解决了奇异的问题，使得方程变为有解。本文引入相同的思想，在常规潮流方程中引入

λ

，建立如下节点功率方程模型：

（1）

P i = d p λ P i 0 = V i 2 G i i + V i ∑ j = 1 j ≠ i j = n V j (G i j c o s δ i j - B i j s i n δ i j)

（2）

Q i = d q λ Q i 0 = - V i 2 B i i + V i ∑ j = 1 j ≠ i j = n V j (G i j s i n δ i j - B i j c o s δ i j)

式中：

P i, Q i

分别为节点输出的有功功率和无功功率；

V i

为节点电压幅值；

G i j, B i j

分别为节点的互电导和互电纳；

G i i, B i i

分别为节点的自电导和自电纳；

δ i j

为节点之间的相角差；

P i 0, Q i 0

分别为节点输出有功功率和无功功率的初始潮流计算值；

d p, d q

分别为节点有功功率和无功功率增长梯度；

λ

为节点负荷增长参数。

负荷增长梯度

d p, d q

体现负荷的变化特性，重负荷地区负荷增长梯度较大，轻负荷地区负荷增长梯度较小，系统不同位置节点的

d p, d q

值可视具体负荷变化特点设置不同的值。

观察式（1）、式（2），将系统某个节点i的

V i

和

δ i

与

λ

的关系定义为两个抽象函数：

（3）

V i = f (λ) δ i = g (λ)

依据现有研究，可采用二次函数来拟合生成PV曲线，建立

λ

与V的二次函数关系式：

（4）

λ = a V 2 + b V + c

式中：a，b，c分别为二次函数关系式各项系数。

根据抽象函数和复合函数求导法则推导二次函数各项系数，对式（4）两边V求导得：

（5）

d λ / d V = 2 a V + b

由于PV曲线的上半支系单调函数，满足反函数求导法则，由式（5）得到V对

λ

的一阶导数：

（6）

d V d λ = 1 2 a V + b

就式（6）两边对

λ

再次求导：

（7）

d 2 V d λ 2 = d d λ (d V d λ) = ∂ (d V / d λ) ∂ V ⋅ d V d λ = - 2 a 2 a V + b 2 ⋅ d V d λ = - 2 a (d V d λ) 3

联立式（4）、式（6）、式（7）三式，在获得节点的V，

d V / d λ

与

d 2 V / d λ 2

值的前提下，可得到二次函数三项系数a，b，c的表达式：

（8）

a = - d 2 V / d λ 2 2 d V / d λ 3

（9）

b = 1 d V / d λ - 2 a V

（10）

c = λ - a V 2 - b V

再根据二次函数的顶点坐标，得到电压鞍结分岔点对应的电压值

V C

及极限负荷参数

λ C

的初始值：

（11）

V C = - b 2 a

（12）

λ C = a V C 2 + b V C + c

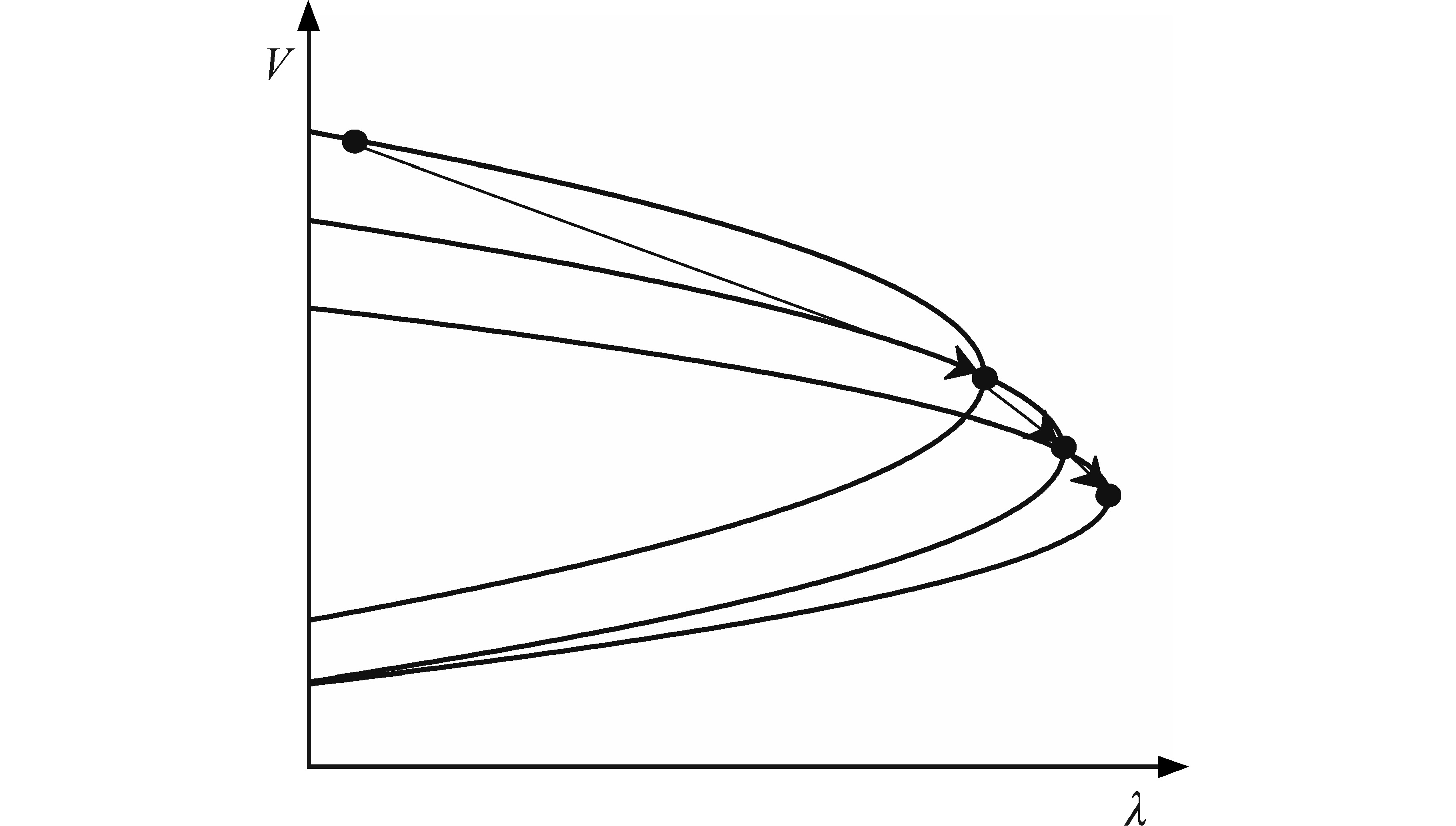

为逼近电压崩溃点的精确值，将得到的结果作为下一次计算的起点，经反复计算迭代，输出每次迭代结果。二次型迭代逼近法的原理如图1所示。

1.2 基于雅可比矩阵推导

d V i / d λ

与

d 2 V i / d λ 2

就式（1）、式（2）等式两边对

λ

求一阶导数：

（13）

d P i d λ = d p P i 0 = ∑ i = 1 n (∂ P i ∂ δ j d δ j d λ + ∂ P i ∂ V j d V j d λ)

（14）

d Q i d λ = d q Q i 0 = ∑ i = 1 n (∂ Q i ∂ δ j d δ j d λ + ∂ Q i ∂ V j d V j d λ)

式中：

V j

，

δ j

分别为PQ节点的电压幅值和相角；n为系统PQ节点个数。

式（13）、式（14）两个方程涉及到潮流解的雅可比矩阵，可以用矩阵形式表示为

（15）

d p P i 0 d q Q i 0 = J d δ i d λ d V i d λ

式中：J为潮流方程的雅可比矩阵。

为了方便表示求解所需的一阶导数值，式（15）还可以写为

（16）

d δ i d λ d V i d λ = J - 1 d p P i 0 d q Q i 0

式中：

J - 1

为雅可比矩阵的逆矩阵。

求得

V

与

δ

对

λ

的一阶导数后，再对式（15）两边求

λ

的二阶导数，由于

V

与

δ

是

λ

的抽象复合函数，因此应用抽象复合函数求二阶导数法则求导：

（17）

d d λ (d P i d λ) = d d λ d p P i 0 = 0 = d d λ ∑ j = 1 N (∂ P i ∂ δ j d δ j d λ + ∂ P i ∂ V j d V j d λ) = ∑ j = 1 N [d d λ (∂ P i ∂ δ j) d δ j d λ + ∂ P i ∂ δ j d d λ (d δ j d λ) + d d λ (∂ P i ∂ V j) d V j d λ + ∂ P i ∂ V j d d λ (d V j d λ)] = ∑ j = 1 N [(∂ 2 P i ∂ δ j 2 d δ j d λ + ∂ 2 P i ∂ δ j ∂ V j d V j d λ) d δ j d λ + ∂ P i ∂ δ j d 2 δ j d λ 2 + (∂ 2 P i ∂ V j 2 d V j d λ + ∂ 2 P i ∂ V j ∂ δ j d δ j d λ) d V j d λ + ∂ P i ∂ V j d 2 V j d λ 2]

（18）

d d λ (d Q i d λ) = d d λ (d q Q i 0) = 0 = d d λ ∑ j = 1 N (∂ Q i ∂ δ j d δ j d λ + ∂ Q i ∂ V j d V j d λ) = ∑ j = 1 N [d d λ (∂ Q i ∂ δ j) d δ j d λ + ∂ Q i ∂ δ j d d λ (d δ j d λ) + d d λ (∂ Q i ∂ V j) d V j d λ + ∂ Q i ∂ V j d d λ (d V j d λ)] = ∑ j = 1 N [(∂ 2 Q i ∂ δ j 2 d δ j d λ + ∂ 2 Q i ∂ δ j ∂ V j d V j d λ) d δ j d λ + ∂ Q i ∂ δ j d 2 δ j d λ 2 + (∂ 2 Q i ∂ V j 2 d V j d λ + ∂ 2 Q i ∂ V j ∂ δ j d δ j d λ) d V j d λ + ∂ Q i ∂ V j d 2 V j d λ 2]

上述方程包含对

λ

的一阶偏导数项、二阶偏导数项和混合项，这些项都有各自的系数，经整理，结果可表示为

（19）

0 = J d 2 δ i d λ 2 d 2 V i d λ 2 + A (d δ i d λ) 2 (d V i d λ) 2 + B d δ i d λ d V i d λ d V i d λ d δ i d λ

式中：A，B为各偏导数项的系数矩阵。

展开A，B系数矩阵，可表示为

（20）

A = A 11 A 12 A 21 A 22

（21）

B = B 11 B 12 B 21 B 22

其中

（22）

A 11 = ∂ 2 P i ∂ δ j 2 A 12 = ∂ 2 P i ∂ V j 2 A 21 = ∂ 2 Q i ∂ δ j 2 A 22 = ∂ 2 Q i ∂ V j 2

（23）

B 11 = ∂ 2 P i ∂ δ j ∂ V j B 12 = ∂ 2 P i ∂ V j ∂ δ j B 21 = ∂ 2 Q i ∂ δ j ∂ V j B 22 = ∂ 2 Q i ∂ V j ∂ δ j

式中：A₁₁，A₁₂，A₂₁，A₂₂，B₁₁，B₁₂，B₂₁，B₂₂为雅克比矩阵元素H，N，K，L的衍生式。

J表示为

（24）

J = H N K L

其中，各元素具体表达式如下：

1）

i ≠ j

时，有：

（25）

H i j = ∂ P i ∂ δ j = V i V j (G i j s i n δ i j - B i j c o s δ i j) K i j = ∂ Q i ∂ δ j = - V i V j (G i j c o s δ i j + B i j s i n δ i j) N i j = ∂ P i ∂ V j = V i (G i j c o s δ i j + B i j s i n δ i j) L i j = ∂ Q i ∂ V j = V i (G i j s i n δ i j - B i j c o s δ i j)

2）

i = j

时，有：

（26）

H i i = ∂ P i ∂ δ i = V i ∑ j = 1 j ≠ i j = n V j (G i j s i n δ i j - B i j c o s δ i j) K i i = ∂ Q i ∂ δ i = V i ∑ j = 1 j ≠ i j = n V j (G i j c o s δ i j + B i j s i n δ i j) N i i = ∂ P i ∂ V i = ∑ j = 1 j ≠ i j = n V j (G i j c o s δ i j + B i j s i n δ i j) + 2 G i i V i L i i = ∂ Q i ∂ V i = ∑ j = 1 j ≠ i j = n V j (G i j s i n δ i j - B i j c o s δ i j) - 2 B i i V i

利用式（25）、式（26）继续推导矩阵A，B矩阵各元素的表达式如下：

1）

i ≠ j

时，有：

（27）

A 11 = ∂ 2 P i / ∂ δ j 2 = V i V j (B i j s i n δ i j - G i j c o s δ i j) A 12 = ∂ 2 P i / ∂ V j 2 = 0 A 21 = ∂ 2 Q i / ∂ δ j 2 = - H i j A 22 = ∂ 2 Q i / ∂ V j 2 = 0 B 11 = ∂ 2 P i / ∂ δ j ∂ V j = H i j / V j B 12 = ∂ 2 P i / ∂ V j ∂ δ j = H i j / V i B 21 = ∂ 2 Q i / ∂ δ j ∂ V j = H i j / V j B 22 = ∂ 2 Q i / ∂ V j ∂ δ j = - N i j

2）

i = j

时，有：

（28）

A 11 = ∂ 2 P i / ∂ δ i 2 = - J i i A 12 = ∂ 2 P i / ∂ V i 2 = 2 G i i A 21 = ∂ 2 Q i / ∂ δ i 2 = H i i A 22 = ∂ 2 Q i / ∂ V i 2 = - 2 B i i B 11 = ∂ 2 P i / ∂ δ i ∂ V i = H i j / V i B 12 = ∂ 2 P i / ∂ V i ∂ δ i = - H i j / V i B 21 = ∂ 2 Q i / ∂ δ i ∂ V i = K i i / V i B 22 = ∂ 2 Q i / ∂ V i ∂ δ i = K i i / V i

2 二次型迭代逼近法计算步骤

收起

为了判定二次型迭代逼近法计算过程是否收敛，定义系统的收敛判据为

Δ V %

，计算式如下：

（29）

Δ V % = | (V m + 1 - V m) / V m | × 100 % ≤ ε

式中：m为迭代次数；

V m

为第m次迭代后的电压幅值；

V m + 1

为第m+1次迭代后的电压幅值；

ε

为收敛精度，本文取0.01。

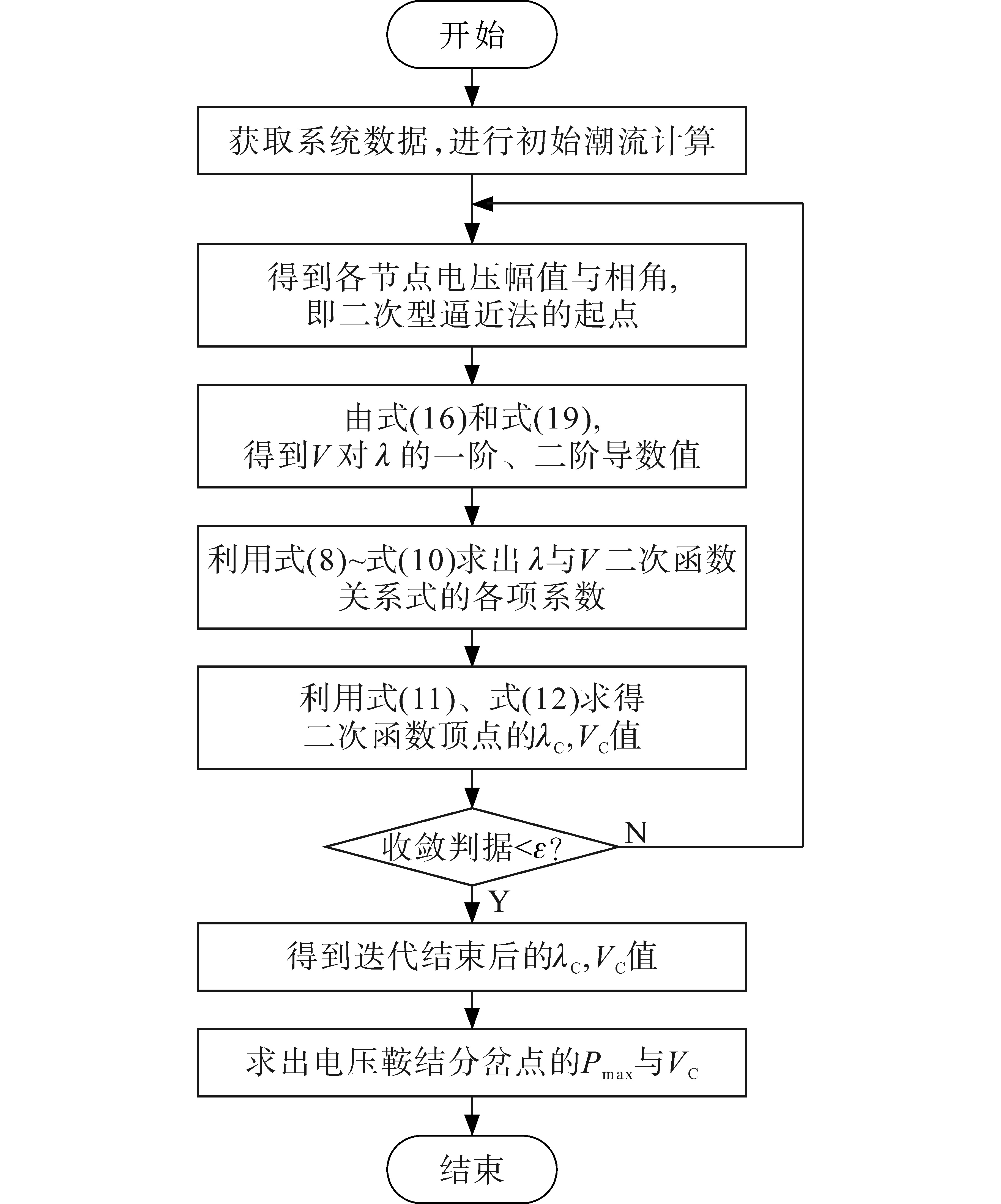

二次型逼近法步骤如图2所示。

二次型迭代逼近法求解某系统节点的电压鞍结分岔点的步骤如下：

1）根据给定的电力系统数据，对系统进行常规潮流计算，得到系统各节点电压，并设定各节点

d p

，

d q

值；

2）通过式（16）计算各节点的一阶导数项，即

d δ / d λ

与

d V / d λ

的值；

3）利用式（19）计算各节点的二阶导数

d 2 δ / d λ 2

和

d 2 V / d λ 2

的值；

4）将步骤2）计算得到的一阶导数值

d V / d λ

和步骤3）中计算得到的二阶导数值

d 2 V / d λ 2

代入式（8）~式（10）中，计算得到二项式各项系数；

5）利用式（11）、式（12）计算电压崩溃点处的

λ C

和

V C

值；

6）从迭代第2次开始检查收敛判据

Δ V %

是否小于0.01，若否，则以式（12）计算所得的

λ C

，

V C

作为下一次迭代的初始条件，迭代至

Δ V %

小于0.01，输出目标节点的

V C

值与

P m a x

值。迭代过程中若PV节点发生无功越限，则转化为PQ节点。

3 仿真分析

收起

3.1 验证二次型迭代逼近法正确性

仿真采用Matlab以及Matpower编程，输出各类图形。仿真计算中，设定功率的基准值为100 MV·A，各节点

d p = 2.0

，

d q = 1.5

。

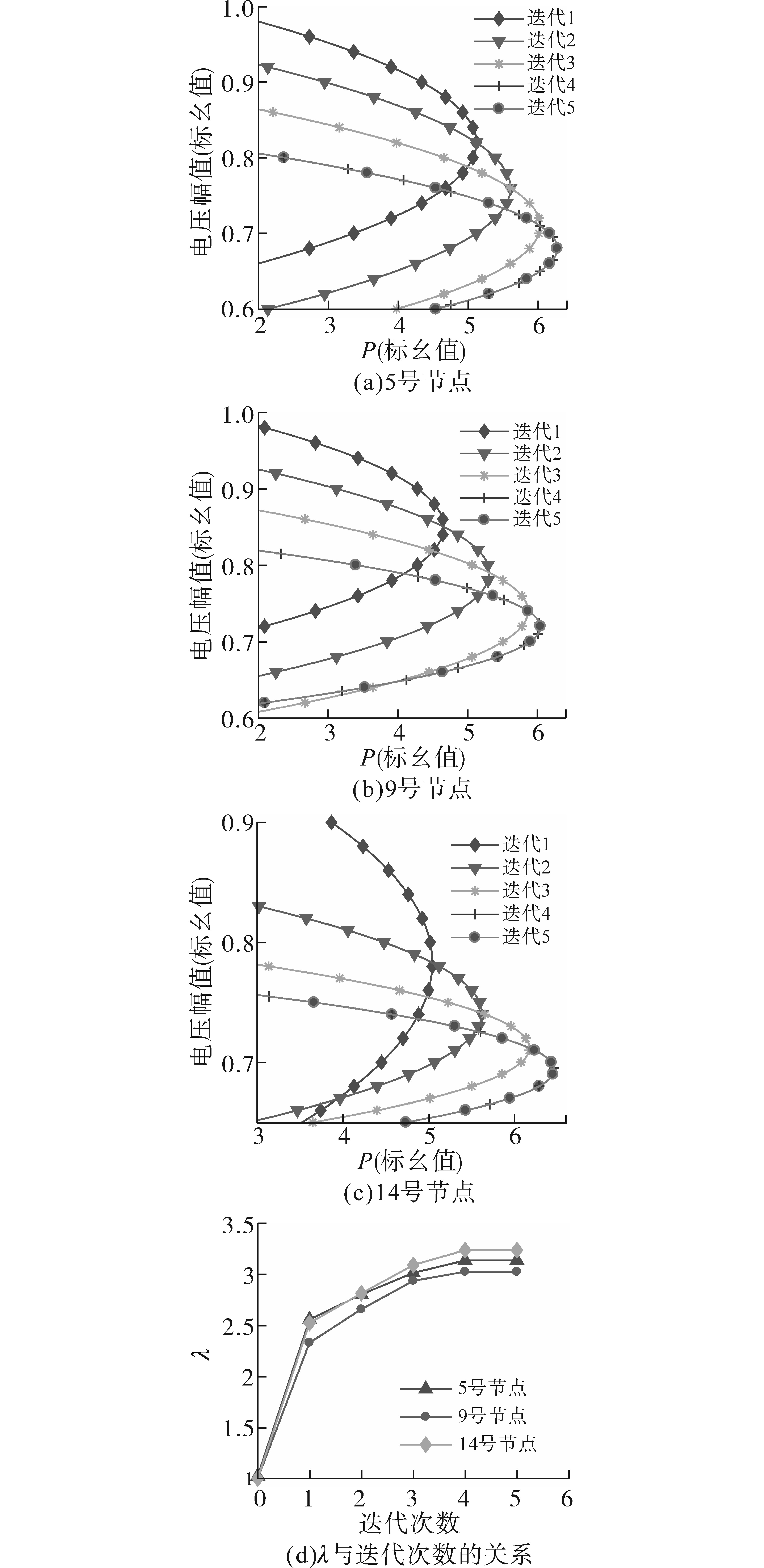

取IEEE 14节点系统中5，9，14号节点为目标节点，代入系统数据，进行初始潮流计算，将计算得到的数据按照第2节中计算SNB的步骤进行迭代，对3个节点每次得到的P值与V值进行记录，输出每次迭代的

P — V

曲线，如图3a、图3b、图3c所示，将各节点P值转化为对应的

λ

值，并得到迭代次数与

λ

之间的关系曲线，如图3d所示。

图3a~图3c给出了5次迭代的曲线结果，3个节点的逼近过程呈一致性。从图3d中可看出，对于不同节点，迭代3至5次，电压崩溃点的计算结果趋于稳定，验证了二次型迭代逼近法的可行性。

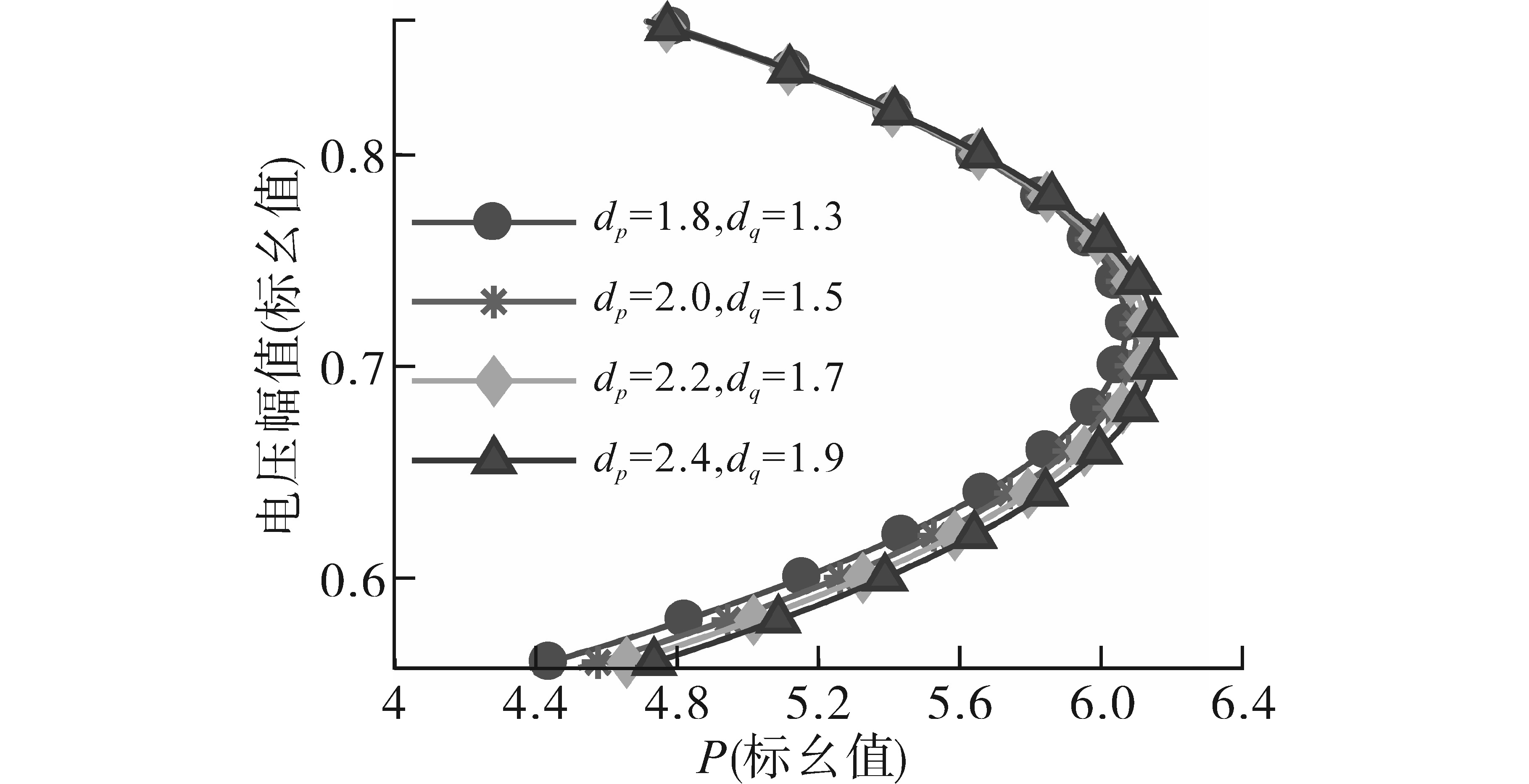

为研究负荷增长梯度对电压崩溃点的影响，通过设置不同

d p, d q

的取值，计算得到各取值下IEEE 14节点系统5号节点的SNB值，结果如图4所示，在

d p = 2.0

，

d q = 1.5

附近时，负荷增长梯度取值对电压崩溃点的影响较小，因此本文后续取

d p = 2.0

，

d q = 1.5

。

表1为上述分析的各节点每次迭代时

λ

，P_max，

V C

，

Δ V %

的数据。数据表明，经多次迭代，

λ

与V_C变化趋于稳定，在电压收敛判据满足小于0.01时，节点的电压幅值与最大输出功率几乎不再发生变化，验证了二次型迭代逼近法的有效性。

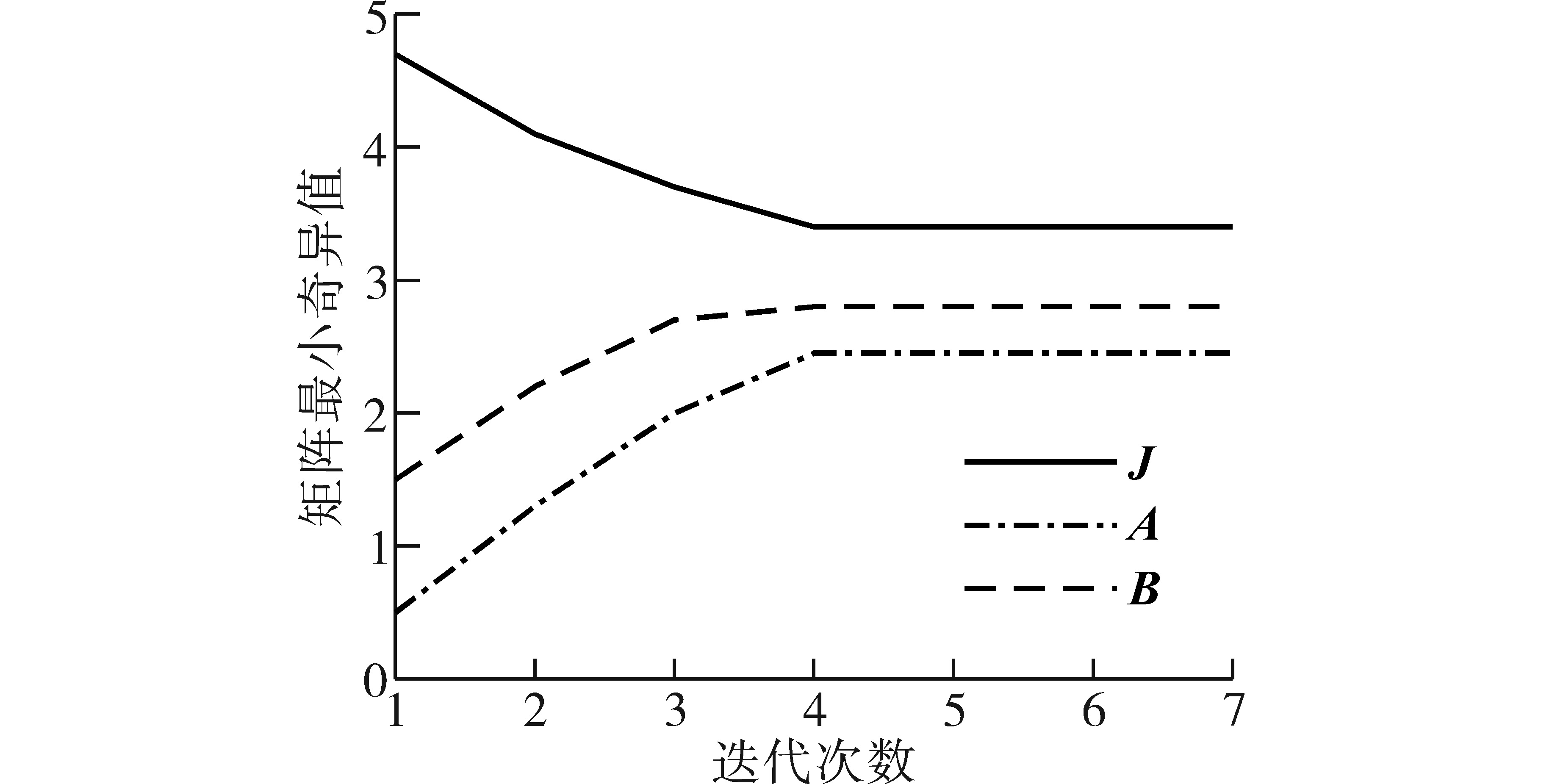

图5给出了系数矩阵J，A，B在迭代过程中最小奇异值的变化情况。从图中可以看出，在迭代至5次左右时奇异值趋于稳定，表明每次迭代计算的

d V / d λ

与

d 2 V / d λ 2

均为可求解的，克服了计算电压崩溃点附近雅克比矩阵奇异的问题。

3.2 IEEE 14，IEEE 118节点系统验证分析

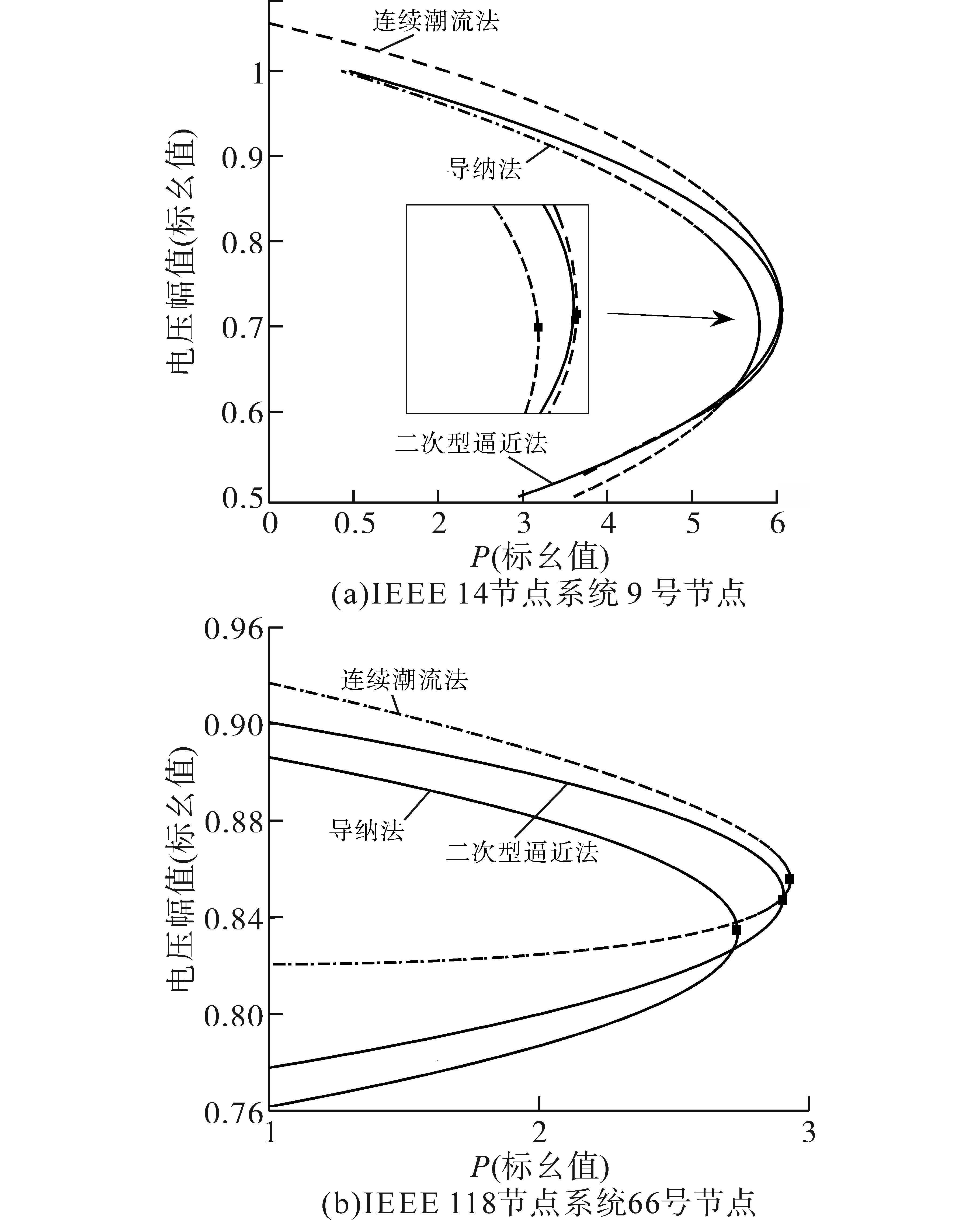

以IEEE 14节点系统9号节点、IEEE 118节点系统66号节点为研究目标，对比二次型迭代逼近法、连续潮流法和导纳法3种方法的计算结果。

对于连续潮流法，设置其步长为0.02，采用局部参数化方法，跟踪检测PV曲线的生成；对于导纳法，设置步长为0.01，将输出功率超100 MW的节点设置为重负荷节点，并转化为节点的自导纳，进行潮流计算并输出PV曲线；对于二次型迭代逼近法，设置

d p = 2.0

，

d q = 1.5

，获取最后一次迭代的PV曲线。各节点的计算结果如图6和表2所示。

图6和表2中数据表明，相较于精确度较高的连续潮流法，二次型迭代逼近法计算的电压幅值与功率极限点的误差很小。连续潮流法的缺点是计算量大、计算时间长，由3种方法的运算时间可以看出，二次型迭代逼近法的运算时间是连续潮流法运算时间的几十分之一到几百分之一。导纳法虽然也有较高的计算速度，但其计算精度偏低，因此本文提出的二次型逼近法具有计算精度高、计算速度快两方面优点。

以IEEE 118节点系统88号节点为研究目标，进一步验证二次型逼近法的优越性。将二次型逼近法与其他3种直接法进行比较，表3列出了4种方法的计算结果。

表3中数据表明，虽然增补P'Q节点法也具有较高的计算精度，但其计算用时大约是二次型迭代逼近法的3~4倍。戴维南等值法的计算用时大约为二次型迭代逼近法的2倍，但计算精度不如二次型迭代逼近法。因此无论在计算用时还是计算精度方面，二次型迭代逼近法都具有较好的应用优势。

4 结论

收起

本文提出一种直接计算电力系统鞍结分岔点的二次型迭代逼近法，算例验证了二次型迭代逼近法的可行性和高效性。综上所述，结论如下：

1）二次型迭代逼近法克服了连续潮流法计算量大的缺点，迭代5次左右即达SNB，大大减少了计算量，计算速度快且计算精度高，算法具有优越性。

2）算法在迭代过程中产生的一阶导数

d V i / d λ

和二阶导数

d 2 V i / d λ 2

反映了PV曲线的斜率及曲率，后续可加以研究利用。

3）本文推导的基于二次型迭代逼近法计算电力系统电压崩溃点的数学模型具有一般性，可扩展应用于电网的静态电压安全分析。

在未来的研究中，将进一步考虑新能源接入对电力系统电压稳定性的影响。

基金

收起

国家自然科学基金(52107098)
江苏省研究生科研与实践创新计划项目(SJCX22_1085)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

ANDERSSON

, DONALEK

, FARMER

, et al. Causes of the 2003 major grid blackouts in North America and Europe,and recommended means to improve system dynamic performance[J]. IEEE Transactions on Power Systems, 2005, 20(4):1922-1928.

[2]

, WANG

, CHEN

. Investigation on the Thevenin equi-valent parameters for online estimation of maximum power transfer limits[J]. IET Generation,Transmission & Distribution, 2010, 4(10):1180-1187.

[3]

马瑞, 袁文伟. 基于蒙特卡罗随机选线最优潮流的电压崩溃临界点算法[J]. 电力系统保护与控制, 2011, 39(2):65-69.

Rui

, YUAN Wenwei. An approach for determining voltage collapse critical point based on Monte Carlo stochastic line selection optimal power flow[J]. Power System Protection and Control, 2011, 39(2):65-69.

[4]

马燕峰, 骆泽榕, 赵书强, 等. 基于改进蒙特卡洛混合抽样的含风光电力系统风险评估[J]. 电力系统保护与控制, 2022, 50(9):75-83.

Yanfeng

, LUO

Zerong

, ZHAO

Shuqiang

, et al. Risk assessment of a power system containing wind power and photovoltaic based on improved Monte Carlo mixed sampling[J]. Power System Protection and Control, 2022, 50(9):75-83.

[5]

齐金山, 姚良忠, 廖思阳, 等. 高比例新能源电力系统静态电压稳定裕度在线概率评估[J]. 电力系统保护与控制, 2023, 51(5):47-57.

Jinshan

, YAO

Liangzhong

, LIAO

Siyang

, et al. Online probabilistic assessment of static voltage stability margin for power systems with a high proportion of renewable energy[J]. Power System Protection and Control, 2023, 51(5):47-57.

[6]

王颖, 文福拴, 赵波, 等. 高密度分布式光伏接入下电压越限问题的分析与对策[J]. 中国电机工程学报, 2016, 36(5):1200-1206.

WANG

Ying

, WEN

Fushuan

, ZHAO

, et al. Analysis and countermeasures of voltage out of limit under high-density distributed photovoltaic[J]. Proceedings of the CSEE, 2016, 36(5):1200-1206.

[7]

陈昌, 姜彤, 万凯遥, 等. 直接计算静态电压稳定裕度的改进崩溃点法[J]. 电力自动化设备, 2020, 40(11):150-156.

CHEN

Chang

, JIANG

Tong

, WANG

Kaiyao

, et al. Improved collapse point method for directly calculating static voltage stability margin[J]. Electric Power Automation Equipment, 2020, 40(11):150-156.

[8]

薛安成, 刘瑞煌, 李铭凯, 等. 基于支路电压方程的在线电压稳定指标[J]. 电工技术学报, 2017, 32(7):95-103.

XUE

Ancheng

, LIU

Ruihuang

, LI

Mingkai

, et al. A new on-line voltage stability index based on voltage equation of the branch[J]. Transactions of China Electrotechnical Society, 2017, 32(7):95-103.

[9]

董晓明, 梁军, 韩学山, 等. 连续潮流参数选择及步长控制的分析与改进[J]. 电力系统自动化, 2011, 35(13):49-53,82.

DONG

Xiaoming

, LIANG

Jun

, HAN

Xueshan

, et al. Analysis and improvement on parameter selection strategy and step size controlling in continuation power flow[J]. Automation of Electric Power Systems, 2011, 35(13):49-53,82.

[10]

孙华, 胡德文, 李丽, 等. 基于多项式回归分析的连续潮流计算自适应步长控制策略[J]. 电力系统及其自动化学报, 2020, 32(11):1-6.

SUN

Hua

, HU

Dewen

, LI

, et al. Adaptive step-size control strategy for continuous power flow calculation based on polynomial regression analysis[J]. Proceedings of the CSU-EPSA, 2020, 32(11):1-6.

[11]

马瑞, 刘振磊, 贺平平, 等. 考虑源荷频率特性的含风电交直流系统概率连续潮流方法[J]. 电力系统自动化, 2020, 44(6):27-36.

Rui

, LIU

Zhenglei

, HE

Pinpin

, et al. Probabilistic conti-nuous power flow method for AC/DC systems with wind power considering frequency characteristics of source loads[J]. Automation of Electric Power Systems, 2020, 44(6):27-36.

[12]

周建方, 何禹清, 何红斌, 等. 基于线路电压稳定指标的连续潮流计算方法[J]. 电力系统及其自动化学报, 2018, 30(8):140-144,150.

ZHOU

Jianfang

, HE

Yuqing

, HE

Hongbin

, et al. Calculation method for continuation power flow based on line voltage stabi-lity index[J]. Proceedings of the CSU-EPSA, 2018, 30(8):140-144,150.

[13]

杨小煜, 陈兴雷, 刘赫川, 等. 电力系统分析综合程序连续潮流算法的改进[J]. 电网技术, 2017, 41(5):1554-1560.

YANG

Xiaoyu

, CHEN

Xinglei

, LIU

Hechuan

, et al. Improvements of the algorithms of continuation power flow for PSASP[J]. Power System Technology, 2017, 41(5):1554-1560.

[14]

张尧, 宋文南, 贺家李. 临近电压稳定极限的潮流和静稳极限算法[J]. 中国电机工程学报, 1994, 14(6):17-23.

ZHANG

Yao

, SONG Wennan,HE Jiali. An algorithm for the load flow solution close to the voltage stability limit and the determination of static voltage stability limit[J]. Proceedings of the CSEE, 1994, 14(6):17-23.

[15]

李卫星, 牟晓明, 李志民. 电力系统戴维南等值参数的解析与思考[J]. 中国电机工程学报, 2012, 32(S1):28-34.

Weixing

, MOU

Xiaoming

, LI

Zhimin

. Analysis and thoughts on the Thevenin equivalent parameters for power systems[J]. Proceedings of the CSEE, 2012, 32(S1):28-34.

[16]

贠志皓, 丰颖, 咸国富, 等. 计及发电机无功越限的广域戴维南等值参数在线计算方法[J]. 电力系统自动化, 2016, 40(11):53-60,67.

YUN

Zhihao

, FENG

Ying

, XIAN

Guofu

, et al. Online computation method of wide area Thevenin equivalent parameters considering reactive power constraints of generators[J]. Automation of Electric Power Systems, 2016, 40(11):53-60,67.

[17]

李来福, 柳进, 于继来, 等. 节点戴维南等值参数在线跟踪简捷算法[J]. 中国电机工程学报, 2006, 26(10):40-44.

Laifu

, LIU

Jin

, YU

Jilai

, et al. A simple and direct method of on-line tracking Thevenin equivalent parameters of load node[J]. Proceedings of the CSEE, 2006, 26(10):40-44.

[18]

梁辰, 刘道伟, 焦彦军. 基于改进动态阻抗法的电网静态电压稳定裕度快速评估[J]. 电力系统保护与控制, 2017, 45(24):44-49.

LIANG

Chen

, LIU

Daowei

, JIAO

Yanjun

. Rapid evaluation of power system static voltage stability margin based on improved dynamic impedance[J]. Power System Protection and Control, 2017, 45(24):44-49.

[19]

孙天奎. 戴维南等值参数解析辨识方法及其在电压稳定中的应用研究[D]. 哈尔滨: 哈尔滨工业大学, 2018.

SUN

Tiankui

. Analytical identification method of Thevenin equivalent parameters and its application in voltage stability[D]. Harbin: Harbin Institute of Technology, 2018.

[20]

SUN

Tiankui

, LU

Jian

. Modeling combined heat and power systems for microgrid applications[J]. IEEE Transactions on Smart Grid, 2017, 9(5):4172-4180.

[21]

童潇. 利用PQ-QV节点转换求取PV曲线的潮流算法研究[D]. 北京: 华北电力大学, 2015.

TONG

Xiao

. Research on power flow algorithm for PV curve by PQ-QV node conversion[D]. Beijing: North China Electric Power University, 2015.

[22]

万凯遥, 姜彤. 增补P'Q节点直接计算电压崩溃点的潮流方法[J]. 中国电机工程学报, 2018, 38(12):3507-3515.

WAN

Kaiyao

, JIANG

Tong

. A direct calculation methed of voltage collapse points by supplement of a new type of P'Q bus[J]. Proceedings of the CSEE, 2018, 38(12):3507-3515.

[23]

陈昌, 万凯遥, 姜彤. 考虑不确定性的辐射网静态电压稳定极限的二阶锥优化算法[J]. 中国电机工程学报, 2022, 42(17):6239-6247.

CHEN

Chang

, WAN

Kaiyao

, JIANG

Tong

. A conic optimization method for voltage stability assessment of distribution network under uncertainty[J]. Proceedings of the CSEE, 2022, 42(17):6239-6247.

[24]

方斯顿, 程浩忠, 徐国栋, 等. 基于曲面二次标准型逼近的最近电压稳定临界点求取方法[J]. 电力系统自动化, 2016, 40(2):69-76.

FANG

Sidun

, CHENG

Haozhong

, XU

Guodong

, et al. Solving of closest critical point on voltage stability limit surface based on second-order standard approximation of limit surface[J]. Automation of Electric Power Systems, 2016, 40(2):69-76.

2024年第54卷第3期

PDF下载

223

105

引用本文

BibTeX

文章信息

doi: 10.19457/j.1001-2095.dqcd25193

接收时间：2023-06-20
首发时间：2025-12-12
出版时间：2024-03-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-06-20
修回日期：2023-06-26

基金

国家自然科学基金(52107098)

江苏省研究生科研与实践创新计划项目(SJCX22_1085)

作者信息

南京工程学院电力工程学院，江苏南京 211167

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/dqcd/CN/10.19457/j.1001-2095.dqcd25193

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

节点	迭代次数	$λ$	P_max（标幺值）	$V C$ （标幺植）	$Δ V %$
5号	1	2.556	5.112	0.820	0.250
2	2.800	5.600	0.760	0.078
3	3.012	6.024	0.710	0.070
4	3.134	6.268	0.680	0.044
5	3.134	6.268	0.680	0.000
9号	1	2.330	4.660	0.850	0.176
2	2.656	5.312	0.790	0.075
3	2.934	5.868	0.740	0.067
4	3.023	6.046	0.719	0.029
5	3.023	6.046	0.719	0.000
14号	1	2.522	5.044	0.783	0.277
2	2.812	5.624	0.741	0.056
3	3.089	6.178	0.712	0.041
4	3.234	6.468	0.694	0.025
5	3.234	6.468	0.694	0.000

节点

迭代次数

λ

P_max（标幺值）

V C

（标幺植）

Δ V %

5号

2.556

5.112

0.820

0.250

2.800

5.600

0.760

0.078

3.012

6.024

0.710

0.070

3.134

6.268

0.680

0.044

3.134

6.268

0.680

0.000

9号

2.330

4.660

0.850

0.176

2.656

5.312

0.790

0.075

2.934

5.868

0.740

0.067

3.023

6.046

0.719

0.029

3.023

6.046

0.719

0.000

14号

2.522

5.044

0.783

0.277

2.812

5.624

0.741

0.056

3.089

6.178

0.712

0.041

3.234

6.468

0.694

0.025

3.234

6.468

0.694

0.000

节点系统	方法	$λ C$	$V C$ （标幺植）	P_max/ MW	计算用时/ s
IEEE 14 （9号节点）	二次型逼近法	3.023	0.719	181.38	0.049 3
连续潮流法	3.034	0.718	182.04	4.481 0
导纳法	2.900	0.700	174.00	0.152 8
IEEE 118（66号节点）	二次型逼近法	1.435	0.855	1 139.15	0.065 4
连续潮流法	1.466	0.850	1 149.34	3.896 6
导纳法	1.368	0.833	1 072.51	0.267 5

节点系统

方法

λ C

V C

（标幺植）

P_max/
MW

计算
用时/
s

IEEE 14
（9号
节点）

二次型逼近法

3.023

0.719

181.38

0.049 3

连续
潮流法

3.034

0.718

182.04

4.481 0

导纳法

2.900

0.700

174.00

0.152 8

IEEE 118（66号
节点）

二次型逼近法

1.435

0.855

1 139.15

0.065 4

连续
潮流法

1.466

0.850

1 149.34

3.896 6

导纳法

1.368

0.833

1 072.51

0.267 5

	$λ C$	$V C$ （标幺值）	P_max/MW	计算用时/s
连续潮流法	1.535	0.832	736.80	4.785 0
二次型逼近法	1.534	0.834	736.32	0.063 5
戴维南等值法^[19]	1.520	0.850	729.60	0.135 4
增补P'Q点法^[22]	1.531	0.842	734.88	0.235 4

λ C

V C

（标幺值）

P_max/MW

计算用时/s

连续潮流法

1.535

0.832

736.80

4.785 0

二次型逼近法

1.534

0.834

736.32

0.063 5

戴维南等值法^[19]

1.520

0.850

729.60

0.135 4

增补P'Q点法^[22]

1.531

0.842

734.88

0.235 4
